Hi,

da ich gerade meine erste Wasserkühlung zusammenbaue, dachte ich mir mal ich mache einen Thread.
Das Ziel ist, ein ziemlich leises und kühles System zu bekommen, das Gehäuse ist ein Xigmatech Elysium, also ist jede Menge Platz für Radiatoren, wenn alles fertig ist sollen insgesamt 4 Radiatoren verbaut sein.

Was ich mittlerweile schon beisammen habe:

Hier im Forum gebraucht gekauft:
1x Phobya G-Changer 420mm gebraucht für 40€, kommt oben in den Deckel
1x Phobya G-Ghanger 240mm gebraucht für 25€, kommt unten ins Gehäuse
1x 120mm Radiator, ka welches Fabrikat, gebraucht für 10€, kommt an die Rückseite des Gehäuses
1x Heatkiller 3.0 , gebraucht für 40€
10x 3/8 Schraub-Anschlüsse, neu für 15€
1x Innovatek HPPS+ ,gebraucht mit Anschlüssen für 37€
Bei Aquatuning neu gekauft:
1 x Ek Water Blocks EK-Bay Spin AGB, neu für 55€ (ist zwar nicht mehr low-Cost aber da ich bei den anderen Teilen schon gespart habe sollte das erlaubt sein)
1 x Shoggy Sandwich , neu für 7€
1 X Phobya G-Silent 14 1100rpm Red LED 3-Fach Lüfterbundle, neu für 20€
1 x Masterkleer Schlauch PVC 13/10mm (3/8"ID) UV-aktiv Blue/Clear , neu für 9€
2 x Alphacool LEDready 5mm Ultrahell UV inkl. G1/4 Beleuchtungsmodul, neu für 8€
1 x Phobya ZuperZero UV Blue/Clear 1000ml

Noch geplant, sobald ich was gebrauchtes finde:
1 x 240mm Radiator, kommt in die Gehäusefront
1 x Wasserkühler für meine Asus HD6950 DC2
1 x Aquarero 5 zur Steuerung
1 X Durchfluss und Temperatursensor
1 x Wasserkühler für den Z68 Chipsatz

Als Lüfter für die anderen beiden Radiatoren verwende vorerst ich meine Xigmatech 4x120mm, falls die mir aber zu Laut sind kommen da auch noch Phobya G-Silent drauf, sofern die mir zusagen.

Da ich diesen Monat nicht über die 300€ kommen möchte und auch noch nicht genau weiß wieviel Platz für den 4.Radiator ich noch habe war es das eigentlich erstmal.

Fehlt da in der Liste noch irgendwas bzw. gibts vielleicht irgendwas das ich besser nicht verbauen sollte?

Bei dem Radiator an der Rückseite wollte ich die Lüfter Push/Pull montieren, weil da ja die warme Luft abgeführt wird, macht das Sinn oder ist das vielleicht sogar kontraproduktiv was die Temperatur angeht?



[hotfirefox]

AW: Meine erste (low Cost) Wasserkühlung

gibts vielleicht irgendwas das ich besser nicht verbauen sollte?

Ja gibt es und zwar den 13/10 Schlauch. Würde eher 11/8 oder 16/10 nehmen.



[axxo]

AW: Meine erste (low Cost) Wasserkühlung

Weil ?



[45thFuchs]

AW: Meine erste (low Cost) Wasserkühlung

Kannst besser nen radiator weniger nehmen,für das system ist die kühlfläche eigentlich schon ziemlich overkill,unter zimmertemp kommst du so auch nicht,nur der 420er Allein reicht schon dicke für das system,und ne 2e graka dazu....

Bei den schläuchen ist es die verlegbarkeit,13/10 ist laut vielen zu knickanfällig,ich selbst hab aber noch nie einen unterschied beim verlegen gemerkt, ist alles dieselbe arbeit wenn man es richtig macht.
Des weiteren interresiert die dicke des schlauchs auch nicht viel ,da wird sich wenig tun im durchfluss aber +- garnichts in der kühlleistung,da du aber sehr viele komponenten bewässern willst kann 13/10 und 16/11schlauch nicht nicht schaden,es würde aber nur die pumpe geringfügig weniger belasten.



[axxo]

Den 13/10er Schlauch hab ich genommen weil ich halt die Anschlüsse dazu vorher bekommen habe(klingt natürlich bissle doof).

Wegen den vielen Radiatoren, ich dachte mir eben das ich bei mehr Radiatorfläche eben die Lüfter dann ziemlich niedrig laufen lassen kann. Der Platz ist eben vorhanden, und die 3 Radiatoren zusammen haben mich soviel gekostet wie ein neuer 420er(der eigentlich geplant war).

Zweite Grafikkarte kommt vielleicht sogar irgendwann mal noch,wahrscheinlich wenn ich Board+Prozessor wieder aufrüste, das Gehäuse sowie die Kühlung wollte ich ja schon die nächsten 5-10 Jahre benutzen (ist bei mir so der übliche Zyklus) von daher ist das alles ne langfristige Investition.

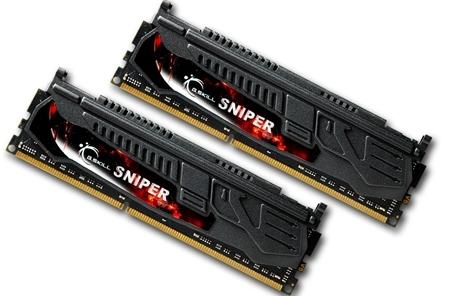

Welcher Wasserkühler wäre für 4 von diesen Rams hier zu empfehlen:
http://www.memoryc.com/images/products/bb/gskill-sniper-8gbsr2_12401.jpg



[axxo]

AW: [Verschoben] Meine erste (low Cost) Wasserkühlung

Heute kam schonmal der CPU-Kühler und die Anschlüsse an, für 50€ schaut das Zeug wirklich noch 1A aus (die Anschlüsse sind ja auch noch komplett unbenutzt), danke nochmal!



Mit was lässt sich der Kühler eigentlich von außen am besten reinigen, das Nickel ist ein wenig angelaufen?



[axxo]

AW: Meine erste (low Cost) Wasserkühlung

Heute kam die Pumpe sowie der 240er Radiator an.

Kann mir jemand sagen wo bei den Eheim Pumpen der Ein- und Auslass ist, "Oben" ist der Auslass und der Einlass seitlich oder?



[Soldat0815]

Japp.



[Uter]

AW: Meine erste (low Cost) Wasserkühlung

Wie definierst du oben und seitlich?
An der kürzeren Seite mittig ist der Einlass, an der langen Seite am Rand ist der Auslass.



[axxo]

AW: Meine erste (low Cost) Wasserkühlung

Jetzt bin ich komplett verwirrt, also liege ich so richtig:
Blau Einlass, Rot Auslass?



[Soldat0815]

AW: Meine erste (low Cost) Wasserkühlung

Japp.



[axxo]

AW: Meine erste (low Cost) Wasserkühlung

Heute kamen die 420er und 120er Radiatoren und ich hab auch schonmal das Gehäuse ausgeräumt, leider zeigt sich nun das die ganzen Versprechungen die das Gehäuse geboten hat nicht wirklich stimmen.
420er oben wird leider nur mit Lüftern auf einer Seite gehen, und dann auch nur mit den Anschlüssen zur Gehäusefront hin.
Netzteil + 240er im Boden wird auch viel zu eng, vor allem wenn dann noch die Pumpe da hin soll, ohne Bastelei wird es leider nicht gehen.



[axxo]

AW: Meine erste (low Cost) Wasserkühlung

Gibts hier noch was anderes ausser AT und Caseking wo man Wasserkühlungszeug herbekommt?



[wheeler]

<img src="http://extreme.pcgameshardware.de/attachment.php?attachmentid=475035"/>Jetzt bin ich komplett verwirrt, also liege ich so richtig:
Blau Einlass, Rot Auslass?

Japp so ist es richtig



[axxo]

AW: Meine erste (low Cost) Wasserkühlung

Also entgegen dem Post auf der Seite vorher lässt sich der 13/10er Schlauch super verlegen (zumindest im Moment noch wo ich noch nicht so viele kurze Strecken im Gehäuse habe).
Was nur nervt ist das ständig dann wieder was fehlt und man warten muß bis der Versand da ist.

kleines Update:
Ich hab dann heute mein System verschlaucht, ich weiß zwar das die Reihenfolge (Bis auf AGB-->Pumpe) so ziemlich egal ist, aber ich fand es so (erstmal) am besten:

AGB--> Pumpe--> CPU-Kühler-->120er Radiator--->420er Radiator-->240er-->AGB...

Macht so am meißten Sinn oder?

Ich will dann noch auf Ram und GPU Kühlung erweitern, da dachte ich mir das dann so:
AGB--> Pumpe-->Ram-Kühler-> CPU-Kühler--> GPU-Kühler-->120er Radiator--->420er Radiator-->240er-->AGB...

Desweitern würde ich noch gerne wissen welche Lüfter am besten mit den G-Changer Radiatoren funktionieren (im Moment hab ich noch alte 120mm Xigmatech und 140mm Phobya G-Silent 14 auf 7V laufen), dachte da vielleicht an Noiseblocker oder sowas?

Noch mal 3 Fragen:

Bei dem 420er Radiator (oben im Gehäuse) kann ich ja nur auf einer Seite Lüfter verbauen, wo sollen die hin und dann in welche Richtung sollte die Luft gehen?
Beim 240er in der Front das selbe, da werde ich zwar noch Push/Pull nachrüsten aber fürs erste nur Lüfter auf einer Seite, da dachte ich die Lüfter zur Gehäusefront hin einsaugend richtung Inneres?

Wieviel Kühlflüssigkeit werde ich denn so in etwa benötigen (dual Bay AGB, 120,240 und 420er Radiatoren, CPU-Kühler, ca 3m Schlauch),langen da 2Liter ?



[Soldat0815]

Verlschlauch einfach so wie es am besten ist. Zu den radial lass den im Deckel raus blasen und den vorne reinblasen. Zwar nicht optimal aber intern nicht anders loesbar. 2liter sollten reichen aber was kostet schon 1 Liter mehr



[axxo]

AW: Meine erste (low Cost) Wasserkühlung

Also im Moment ging ziemlich genau 1 Liter rein (hab den 240er Radiator ja auch noch nicht im System eingebunden).

Ab wann empfiehlt es sich eigentlich, eine zweite Pumpe zu verbauen, ist das von der Größe der Wasserkühlung abhängig?
Wie werden die Pumpen dann in den Kreislauf eingebunden, in Reihe,und falls ja, kann man mit der Verschlauchung von einer Pumpe in die andere gehen?



[Soldat0815]

AW: Meine erste (low Cost) Wasserkühlung

Es wird nie eine 2te Pumpe eingebaut denn es wird immer eine reichen.
Ich hab einer der schwächsten und leisesten Pumpen die Eheim 1046 und die hat letztens CPU+GPU+2x360er+Mora2 ohne Probleme mit Wasser versorgt



[axxo]

AW: Meine erste (low Cost) Wasserkühlung

Nächste Frage: Bremsen 45° und 90° Winkeltüllen den Durchfluss und sollte man möglichst viele gerade Anschlüsse verbauen um den Durchfluss nicht zu senken?



[Soldat0815]

Klar senken die den Durchfluss mehr als gerade aber das kann man vernachlässigen.
