[Projekt] Extreme Highflow System Laing D5--->1000 L/h? JA....ZIEL ERREICHT....PROJEKT BEENDET

[affli]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Hi,

Das ist natürlich Doof, wie ich sehe rennst du vom einen Problem ins nächste..
Wenn sich jetzt wirklich wieder deutlich mehr Luft zwischen Front und Pumpen bildet,
würd ich mir trotzdem mal Gedanken über eine Plexiblende machen.

Es würd natürlich absolut Genial kommen wenn an der Front alles bündig wäre.
(Abgsehen von der Verschlauchung)

Abgesehen davon finde ich es etwas Schade hast du auf verschiedene Pumpendeckel gesetzt.
Es wär deutlich einheitlicher und Eleganter wenn alle Deckel gleich wären.

Ich bin aber gespannt wie es weitergeht!



[Zaucher]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Wiedermal einfach Hammer dein Projekt!!!

Danke

würd ich mir trotzdem mal Gedanken über eine Plexiblende machen.

Ich denke das wird auch noch dazu führen

Abgesehen davon finde ich es etwas Schade hast du auf verschiedene Pumpendeckel gesetzt.
Es wär deutlich einheitlicher und Eleganter wenn alle Deckel gleich wären.

Jo schon....nur sind die Koolance Teile deutlich billiger. Da spart man sich 100€ für Tops. Das sind dann gleich mal 400€ .


Ich bin heute nochmal in den Baumarkt gedüst und hab mir eine gute Feile und eine Feilenbürste gegönnt.

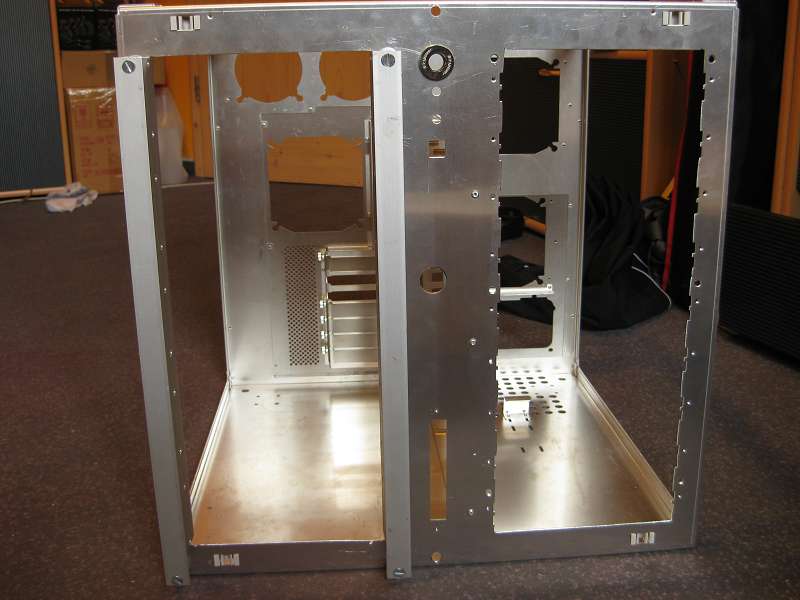

Danach ging es wieder ran an das Case. Feilen Feilen Feilen....warum?.....Ich hab mich dazu entschlossen den ersten Ausschnitt zu vergrößern. Der muss nicht so genau sein da man diesen später so wieso nicht sieht. Damit kann ich den Spalt wieder verkürzen.

Also ran...

Erst einmel grob gesägt..

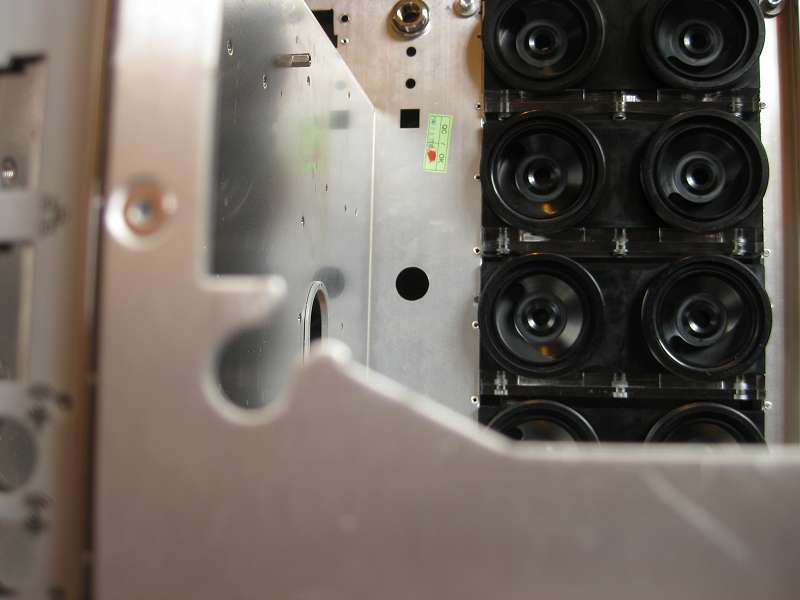

Danach gefeilt was das Zeug hält. Ingesamt waren es 6mm.
Gelernt ist Gelernt..es war sogar ziemlich gerade.

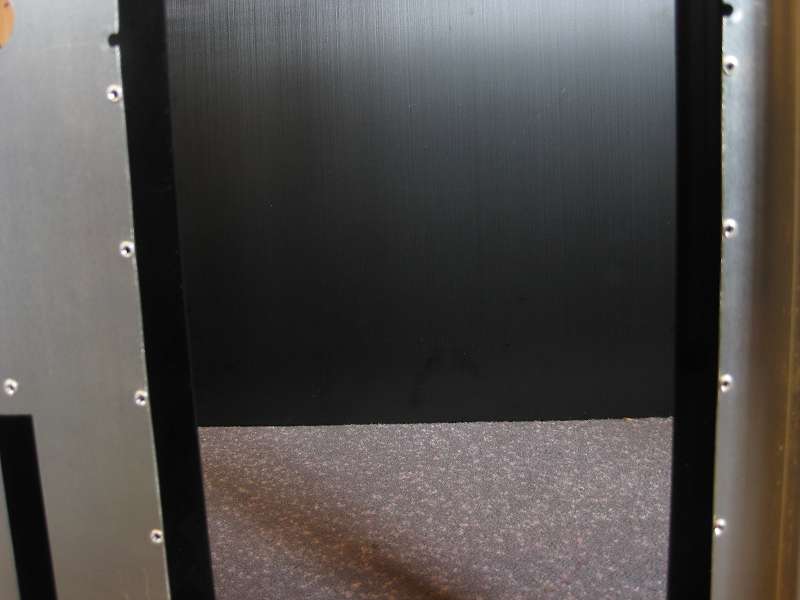

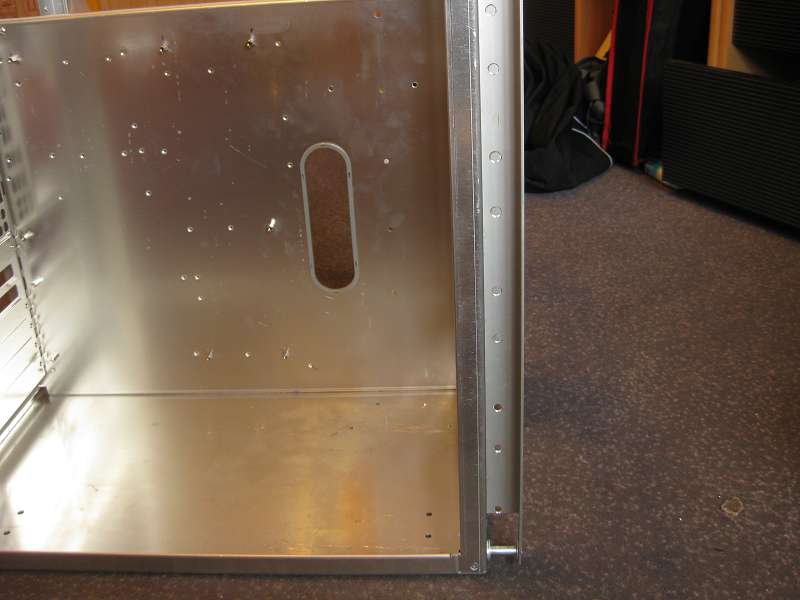

Hier sieht man es sehr deutlich...

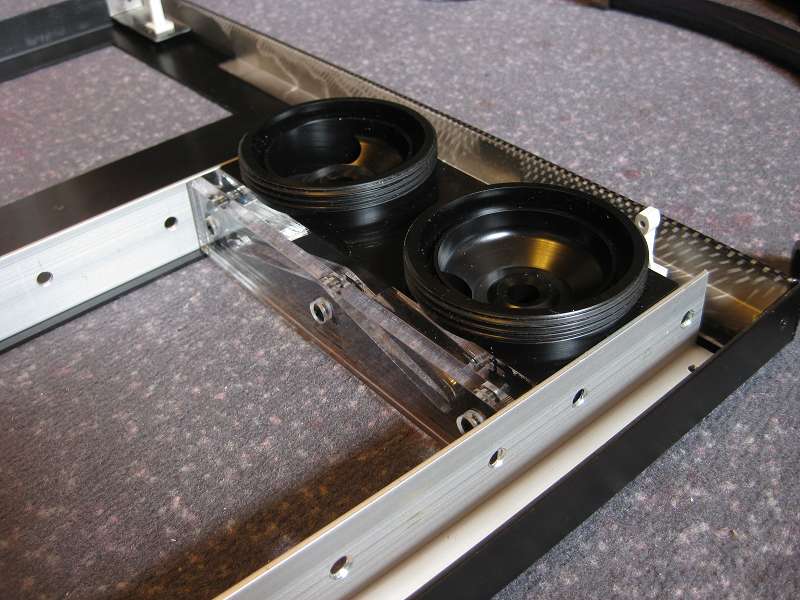

Nun gut. Also geschaut wie es von den Leisten her passt. So wie es aussieht kann ich die Leisten an die Innenseite der Front platzieren. Dann müsste ich nicht noch an den Alu Leisten bohren.

Ab jetzt brauch ich eure Hilfe. Wie kann ich die Leisten am besten an der Innenseite der Front fixieren? Wenn ich bohre würde man es von außen sehen, was denk ich mal nicht so gut aussieht.
Kann mir da vll. einer einen Tip geben?



[landwirt99]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Ab jetzt brauch ich eure Hilfe. Wie kann ich die Leisten am besten an der Innenseite der Front fixieren? Wenn ich bohre würde man es von außen sehen, was denk ich mal nicht so gut aussieht.
Kann mir da vll. einer einen Tip geben?

Hey!
ich verfolge dein Tagebuch schon etwas länger als stiller Beobachter und bin einfach faziniert und nun hab ich beschlossen auch mal mein Senf dazu zu geben
Ich weiß nicht genau aus welchen Material jetzt genau das Gehäuse bzw. deine Leiste ist, aber würde es nicht mit schweißen gehn? Anonsten könntest du es kleben Metalle - blank mit Metalle - blank kleben : Klebstoffe : Shop fr Kleber, Klebstoffe, Dichtstoffe, Schraubensicherung, Anti-Rutsch, Bootsfarben & Bootslacke : Ottozeus

Mfg landwirt99



[P37E]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

ist es alu oder stahl?
nieten ist immer besser als schrauben und auch optisch dezenter
ansonsten immer schweissen



[affli]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Deine Frage ist nicht ganz so einfach.
Am Idealsten würdest du die Aluteile Nieten, aber wie gesagt ist es danach sichtbar.
Mit einem vernünftigen Versenker wäre es aber immerhin Bündig möglich, aber trotzdem Sichtbar.

So bleibt dir eigentlich fast nur Kleben oder Schwiessen.
Alu-Alu Schweissen ist leide rnciht ganz so einfach, daher ist fraglich wo du das machen lassen könntest.

Kleben, na ja. Prinzipiell nicht das Problem.
Ich frag mich halt nur ob es nicht eher zu gutgläubig ist die "Pumpen" nur geklebt zu haben.

Aber Kleber wie der klick, ist sehr gut und sollt eigentlich Passen.



[sinthor4s]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Ach wenn man guten Kleber verwendet hält das auch. Bei Autos wird die Verkleidung meist auch nur noch an das Grundgerüst geklebt



[crankrider]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Ist ja wiedermal super, was Du hier auf die Beine stellst, das Case wird immer weiter
auf das Pumpen-Massaker vorbereitet , sehr nice und eine saubere Arbeit dazu

Du könntest JB Weld Kleber benutzen, falls Du nicht mehr vorhast die Leisten wieder abzumachen,
den mit diesem Zeug, klebt man sogar ne TÜR zu usw..., ist echt TOP das Zeug

Habe damit mal früher, wo mir der Steuersatz aus dem Rahmen gesprungen ist,
mit dem Zeug geklebt ( verspachtelt ) dannach den Steuersatz wieder rein, mit
anderen Komponenten zusammengedrückt und am nächsten Tag war das Teil
fest, wie geschweisst und ich glaube, das ich mit dem Rad noch 1,2 Jahre unterwegs war


Grüße

crank



[Bufu Oo]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Verschrauben wäre sicherlich die beste Lösung wenn die Schrauben in der Front versenkt werden
Um das ganze gleichmäßig wirken zu lassen würde ich einfach auf der anderen Seite, bei den Koolance, anbringen.



[Darkfleet85]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Top die Wette gilt Juhuu es geht weiter einfach nur geil, jetzt schön am Ball bleiben !

Alu winkel waren schon immer Top, oder doppelseitiges Klebeband das pro 1cm2 12kg halten kann (gibts bei obi)



[Zaucher]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Danke für die Vorschläge. Das Problem bei Kleben oder auch schweißen ist, dass, wenn ich nur einmal die Front abmachen will, ich den kompletten Pumpenblock dranhängen habe, was nicht ganz von Vorteil ist.
Ich hab mich mal wieder vor das Case gesetzt und über eine Stunde überlegt wie ich das am besten machen kann.
Dann kam mir die Idee:

Ich werd mir ein Alurohr besorgen welches einen Innendurchmesser von 3mm besitzt. Danach werden 4 gleich lange Teile abgesägt und auf die Richtige Länge gefeilt.
Richtige Länge heißt....der Abstand von Case-Außenseite zur Innenseite der Front - die Dicke der Aluleisten.
Danach kommen in das Alurohr beideitig M4 Innengewinde rein.

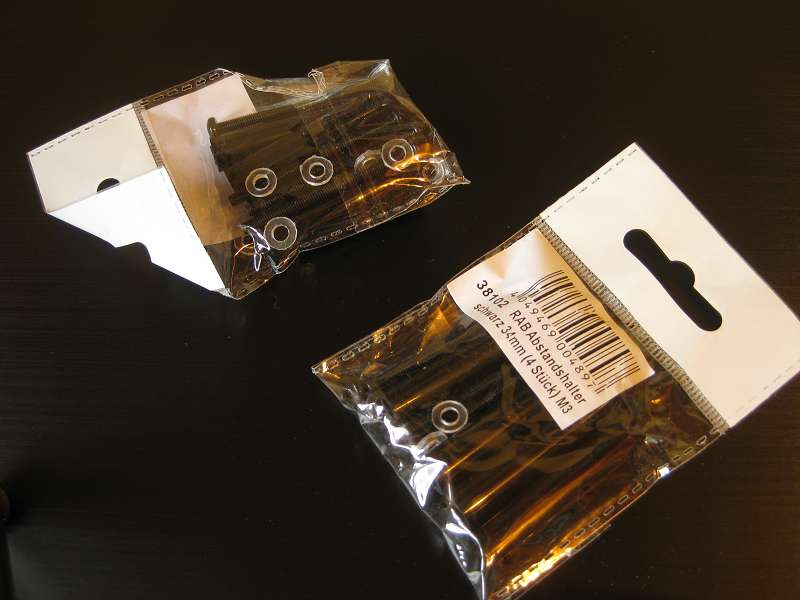

Das Rohr dient also als sogenannten Abstandshalter. In die Aluleisten werden auf der einen Seite Senkungen eingearbeitet für Senkschrauben, damit diese nicht mit der Innenseite der Front kolidieren.

Ergebniss:

Ich kann die Abstandshalter mit normalen Imbusschrauben an das Case schrauben. Die Leisten an die Abstandshalter.

Vorteil:

- kann jeder Zeit die Front wechseln
- später die Möglichkeit ein Inlay reinzusetzen

Nachteil:

-mehr Aufwand

Ich hoffe ihr konnten mir folgen

Achja: Morgen kommt das Paket von Highflow



[P37E]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

versuche da am besten noch was in richtung entkopplung einzubauen. z.B. fette Gummi oder Kunststoff Ringe die du zwischen Case und deinen Halter machst. Dürfte bei den Pumpen schon von Vorteil sein.



[Zaucher]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

versuche da am besten noch was in richtung entkopplung einzubauen

Die D5 Pumpen sind sehr vibrationsarm im Gegensatz zur DDC. Ich denke das wird keine Probleme machen.

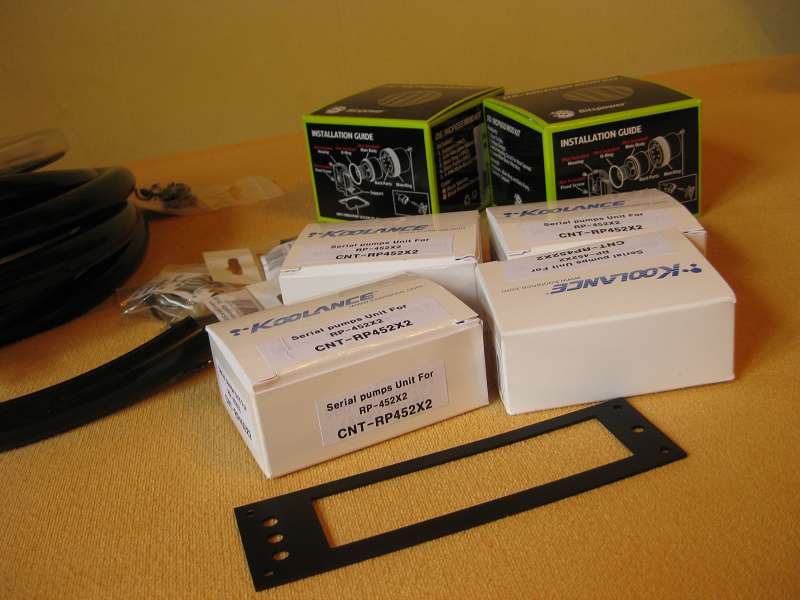

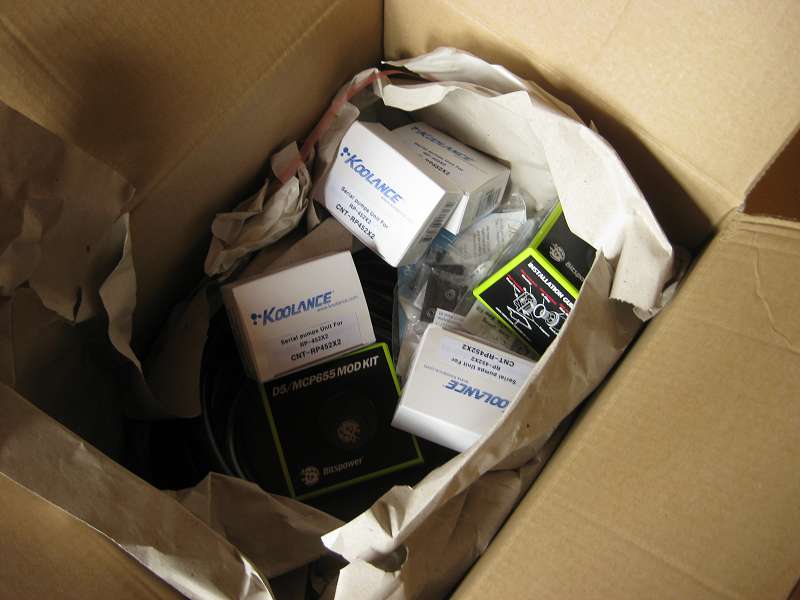

Heute kamen endlich meine POMMES JUHUUUUUUUU..........

Edel was sich Highflow immer einfallen lässt mit dem Verpackungsmaterial

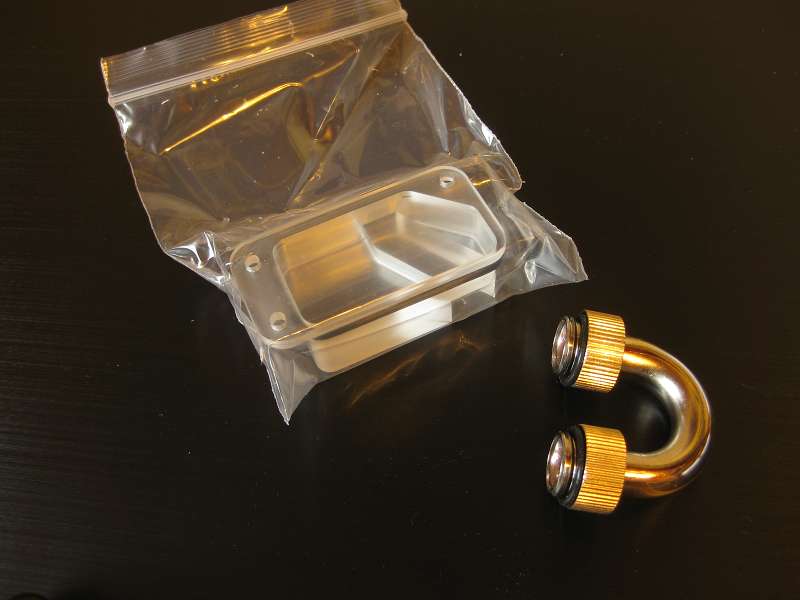

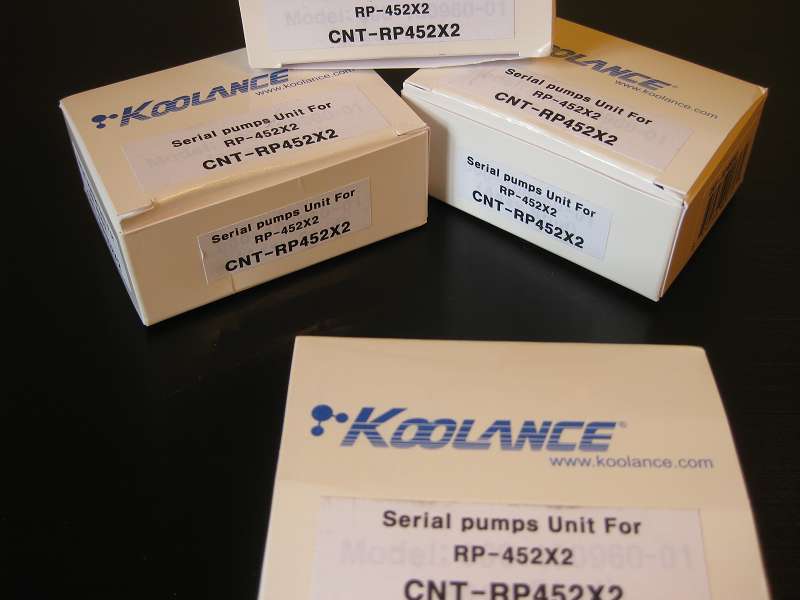

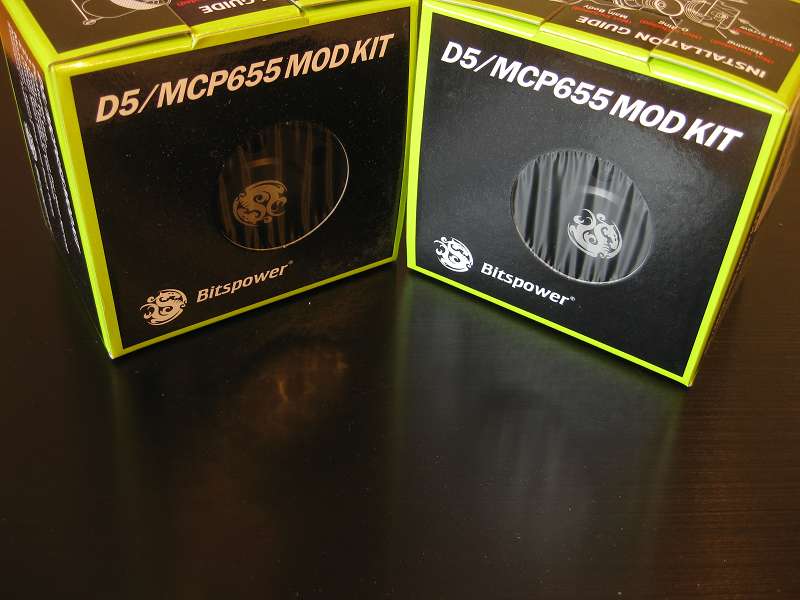

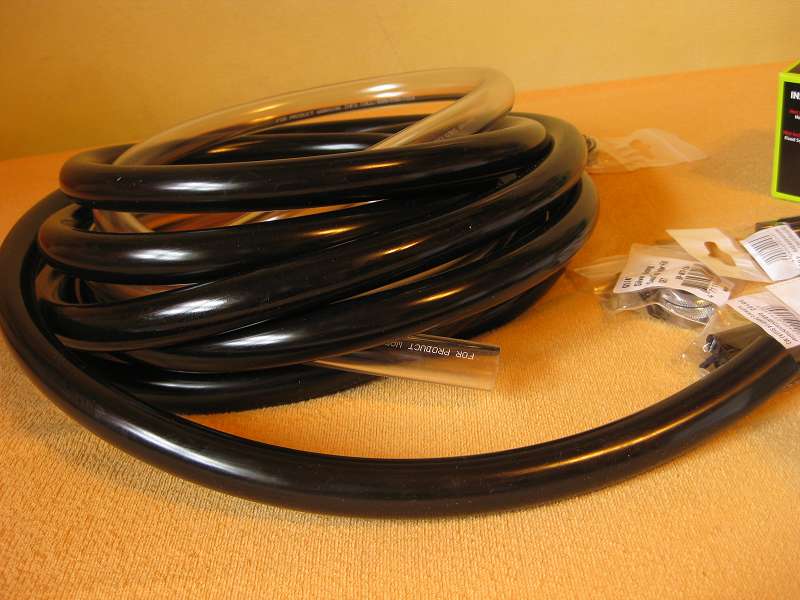

Nun zum Inhalt

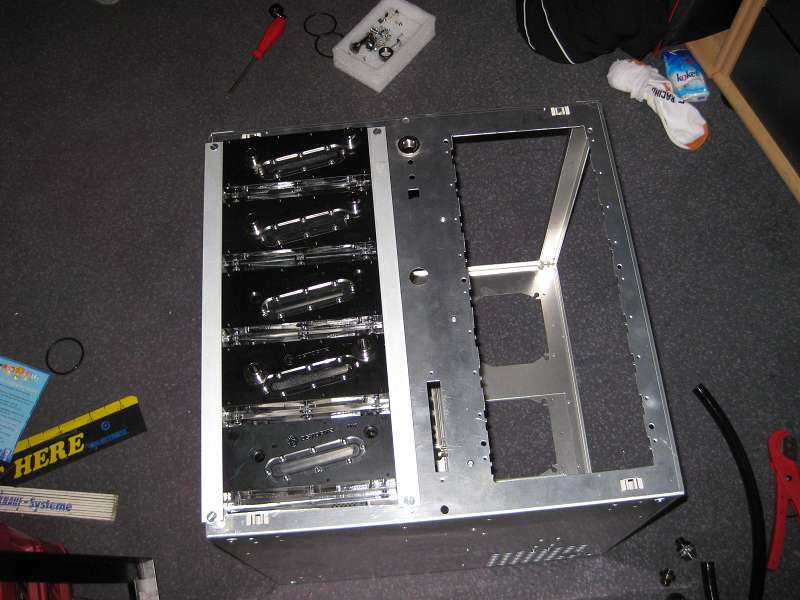

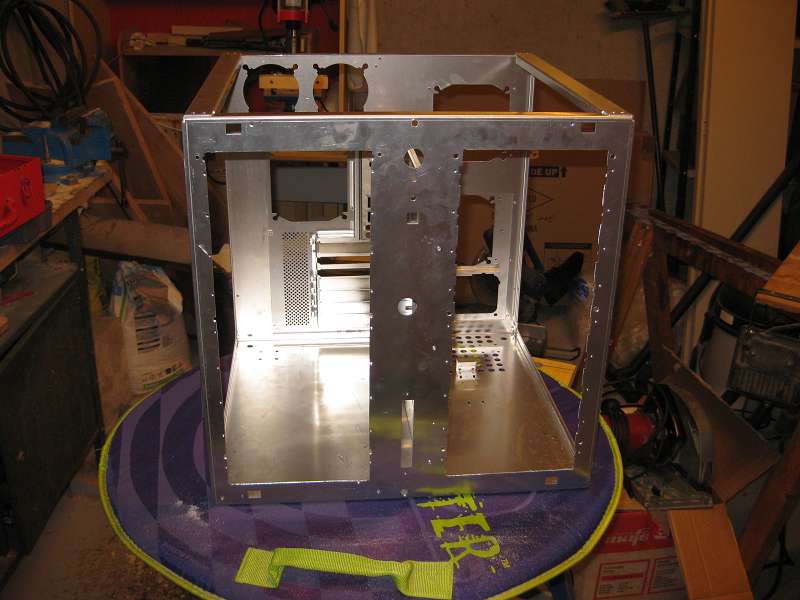

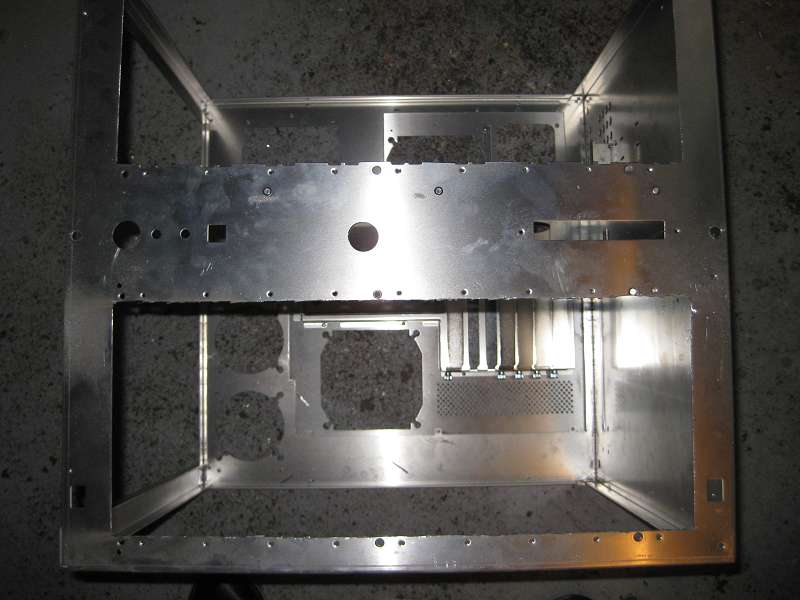

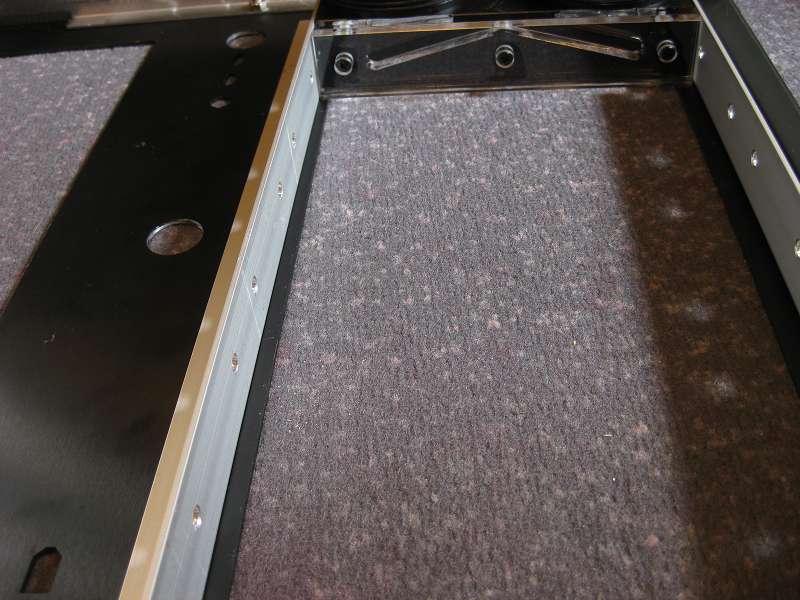

Bin natürlich heute noch den ganzen Tag in den Keller gestanden und hab die Leisten an das Case fixiert. Sehr viel Arbeit....



[Dukex2]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Das sieht sehr lecker aus



[SchnickNick]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

also dass Understatement nun auch schon bei der Verpackung eingesetzt wird hab ich noch nicht gesehen
Spaß bei seite... Das schaut mal wieder sehr lecker aus



[Zaucher]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Danke euch beiden

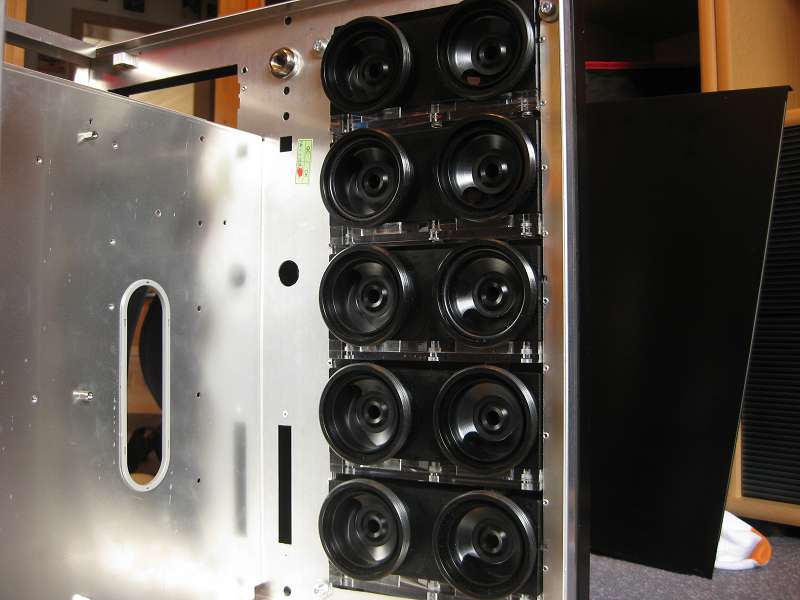

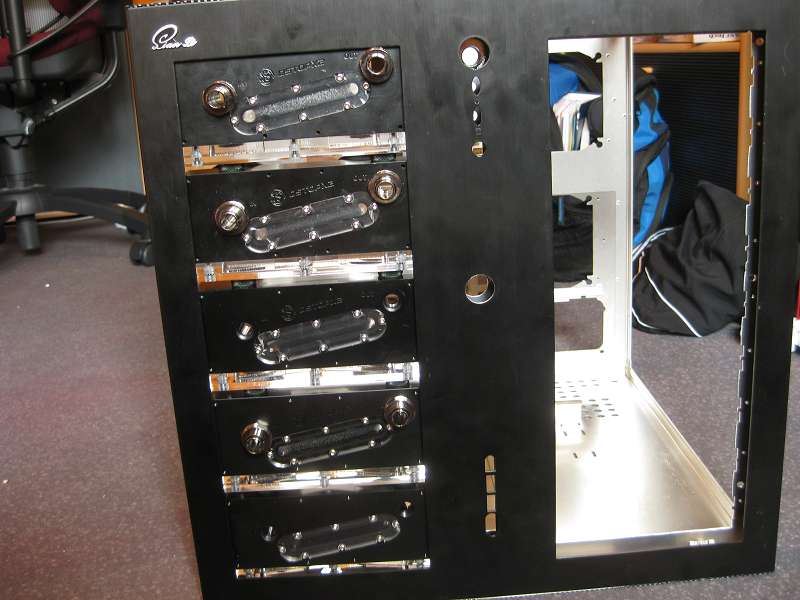

Nach mehrmaligem anpassen, sieht es wohl endlich so aus, als ob es passt....



[Manicmanuel]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

schicke Kiste

...Ps wenn das Projekt fertig ist und du wie angekündigt Hardware wieder verkaufst, hab ich Interesse an 2 der Koolance inkl Pumpen für mein kommendes Mountain Mods Projekt



[Zaucher]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

@Manic: Danke.....

Ok werd ich vermerken

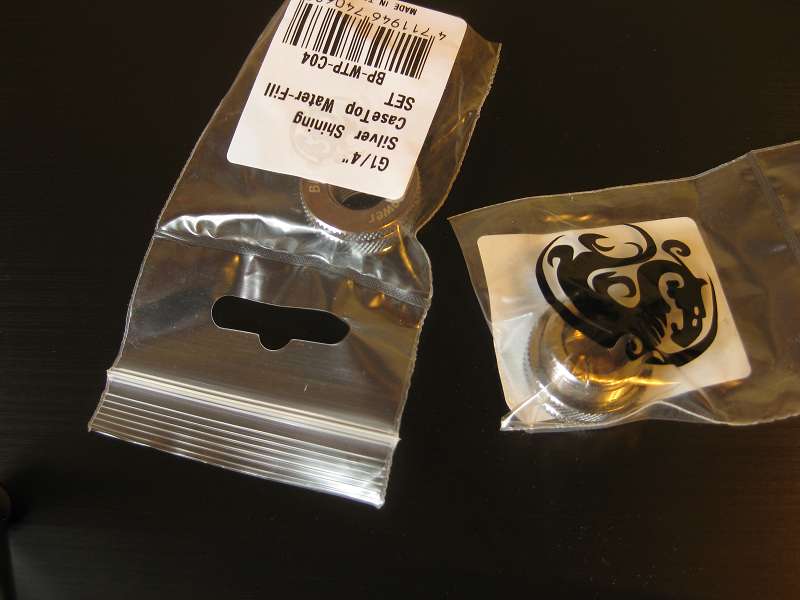

Was meint ihr...soll ich die Fillports an die Front anschrauben oder ans Case?...dann würde der Schlauch bei der ersten Bohrung nur durchgeführt.



[SchnickNick]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

jetz schaut doch supi aus



[Own3r]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Super hast du da die Sachen eingebaut !

Sieht wirklich sehr edel aus.



[watercooled]

Sign.

Ein absolut krankes aber geniales Projekt
