[Projekt] Extreme Highflow System Laing D5--->1000 L/h? JA....ZIEL ERREICHT....PROJEKT BEENDET

[Chillex]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Und ich komme immer noch nicht auf deine Pumpenarmee kla xD^^

Willst du vor die Pumpen später noch i.eine Verkleidung machen oder sollen die so sichtbar bleiben?



[affli]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Die Schläuche werden über die mitte des Case per Shots ins Gehäuse verlegt..!
So viel ich jetz zumidest davon verstehe. Könnt vielleicht noch einen coolen Effekt geben.



[Zaucher]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Zumindest die Laufwerksbleche Schwarz machen oder Verkleiden,

Danke...genau das Problem wollte ich heute lösen

Hätte nie gedacht das du die Pumpen so leicht unterbringen kannst.

Für Laufwerk und Festplatte ist halt kein Platz mehr

Und ob Ihrs glaubt oder nicht: ich bin wirklich gespannt, wie Zaucher die Pumpen unterbringt. Es schaut jedenfalls vielversprechend aus.

Danke

Dabei wird ganz vergessen das es auch noch verdammt geil aussieht!!

Danke. Mal schauen wenn alle Pumpen drinne sind

Ob 900 oder 1000 ist mir egal, ist einfach mal geil zu sehen, wenn jemand so viele Pumpen hat

Danke

Hi
ehm wieso sind grad die Bitspowerteile in der Front???, wie soll das denn mit der Verschlauchung klappen?
Du müsstest dann die Schläuche ja ziemlich offen plazieren und einmal halb ums Case oder wie jetzt?
Sieht aber trotzdem sehr schnicke aus

Die Schläuche werden über die mitte des Case per Shots ins Gehäuse verlegt..!
So viel ich jetz zumidest davon verstehe. Könnt vielleicht noch einen coolen Effekt geben.

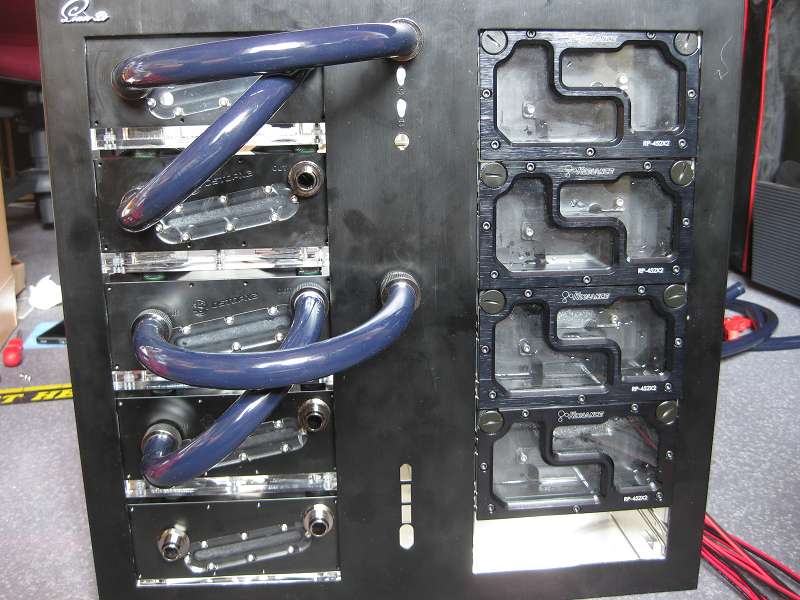

Genau...Wie affi schon geschrieben hat werden die Schläuche via Shots in der Mitte der Front in das Gehäuse eingeführt.
Schläuche sieht man dann von außen das ist Richtig.

Wenn man die Schläuche ordentlich verlegt könnte das auch ziemlich geil aussehen

Das hoffe ich

Und ich komme immer noch nicht auf deine Pumpenarmee kla xD^^
Willst du vor die Pumpen später noch i.eine Verkleidung machen oder sollen die so sichtbar bleiben?

Hehe...sichbar sollten sie schon sein. Man soll ja die Power sehen

Wieder geht es hier weiter.

Mir gefiel noch nicht ganz, dass der Abstand zwischen Front und Pumpen so groß war.
Deshalb schaute ich mir die Front etwas genauer an. Vielleicht lässt sich da was machen.
Also das Teil genauer unter die Lupe genommen.
Auf der Innenseite befand sich eine Mutter und an den Seitensteilen jeweils eine Schraube.

Ich hatte noch keinen Plan für was die da waren, also erst mal abgeschraubt.
Siehe da. Das könnte mir sogar was bringen.

Perfekt dachte ich mir..doch diese 2 Schrauben bzw. Gewindestifte hier machten mir Probleme. Die lagen natürlich an dem Gehäuse an wenn ich diese
aufschieben wollte.

Also jeweils 2 Bohrungen gebohrt, damit diese nicht anliegen.

Schön Durchmesser messen...

Alt bewerte Edding Methode mit Körnung...

Ergebniss der 2 Bohrnungen oben und unten..

Somit konnte ich mit Hilfe der Gewindestifte die Front mit Muttern befestigen.
Doch leider waren die ganzen Schalter bzw. Taster im Weg. Also mussten die raus.

Was mach ich jetzt mit der großen Bohrungen?..Gemossen.....Perfekt...da passt schon der erste Fillport rein.
Also das Viereck zu einem Kreis aufgebohrt und gefeilt.

Und Fillport eingesetzt...

Eigentlich wollte ich jetzt schon aufhören...doch mich störte der kleine Rand, der in das Window der Front reinragt.
Da hilft nur feilen. Ich stand knapp 1,5 Stunden vollgeschwitzt im Keller mit einer stumpfen Feile und quitschenden Blech.
Doch das Ergebnis das daraus entstand, lohnte sich die Arbeit durchaus.
Auch wenn es noch nicht ganz perfekt ist. Links muss ich noch ein klein wenig ran. Egal....heute hatte ich auf jeden Fall
genug vom Feilen..



[Hatschi]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

sry die Bilder sieht man ed, bzw funktionieren nicht.

Der Effekt von der Pumpen in der Front wäre dann ja, dass das Case halb offen wirkt. Weil das was normalerweise drinen ist sieht man von aussen trotzdem ist alles Verkleidet.
Aber das stellt sich die Frage ein wo sind die koolance?



[Special_Flo]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Immer noch keine Bilder
Aber dein Projekt ist Geil!!

Pumpen vll. noch beleuchten?

mfg Flo



[Zaucher]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Wie wo was....wieso sieht man keine Bilder . Bei mir werden alle angezeigt. Ich lad mal nochmal hoch

Edit: Sollte jetzt drinnen sein?!



[Special_Flo]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

jo Bilder sind drinne. Das wird ja immer geiler!.

mfg Flo



[Soldat0815]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

@Zaucher
Klasse Ergebnis 975l/h

Schonmal daran gedacht CPU und GPU Kühler parallel laufen zu lassen



[Acid]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Hey, warum hast du die überstehende Kanten nicht mittels Dremel u. Trennscheibe entfernt?

Die Idee mit den Fillports finde ich super. Allerdings würde ich mir nochwas für die kleinen Löcher der Anzeigen einfallen lassen.



[affli]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Hey, warum hast du die überstehende Kanten nicht mittels Dremel u. Trennscheibe entfernt?

Hab ich mir auch überlegt, so hättest du dir die Löcher ersparen können.
Das Problem ist halt jetzt eher die Zwischenräume von Pumpe zu Pumpe,
deswegen fand ich deine Idee gestern mit einem Inlayplexi besser, aber mal schauen wie es am Ende wird.



[Zaucher]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

jo Bilder sind drinne. Das wird ja immer geiler!.

Danke

@Zaucher
Klasse Ergebnis 975l/h

Schonmal daran gedacht CPU und GPU Kühler parallel laufen zu lassen

Danke...daran gedacht schon, aber noch nicht auspropbiert. Ich werd erst mal schauen in wie weit sich das ganze im Gehäuse verschlauchen lässt.

Hey, warum hast du die überstehende Kanten nicht mittels Dremel u. Trennscheibe entfernt?

Weil ich keinen Dremel habe . Muss mir mal einen kaufen.

Die Idee mit den Fillports finde ich super. Allerdings würde ich mir nochwas für die kleinen Löcher der Anzeigen einfallen lassen.

Jop genau....da bin ich noch auf der Suche für was man die hernehmen könnte.

Hab ich mir auch überlegt, so hättest du dir die Löcher ersparen können.
Das Problem ist halt jetzt eher die Zwischenräume von Pumpe zu Pumpe

Mich stört das eig. gar nicht so. Ich hab jetzt ein anderes Problem

Ich brauch mal euren Rat. Ich hab keine Ahnung wieso, aber der Auschnitt von Lian Li an der Front ist viel zu groß
Habr jetzt einen Spalt zwischen Koolance Top und eben dem Auschnitt.
Sieht nicht sonderlich gut aus. Was kann ich dagegen tun?

Ich kann außerdem den Auschnitt für die BP Pumpen nicht vergrößern, da ich nicht die notwendigen Werkzeuge Besitze.



Was haltet ihr davon einen 2. Fillport neben den ersten zu setzten für den Ausgang der Pumpen. Das nach unten hin wiederholen?
Brauche dringend Ideen, Ratschläge und Verbesserungen.


Edit: Aquaero kommt später mit schwarzer Blende ganz nach oben....



[Superman8770]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

tag.

hatte mal so ne idea. wenn du dein manometer direckt hinter die letzte pumpe hängst müste es glaube von haus aus mehr anzeigen als jetzt. denke ich zumindestens wenn ich keinen denkfehler habe.

mfg



[sonnyboy]

tag.

hatte mal so ne idea. wenn du dein manometer direckt hinter die letzte pumpe hängst müste es glaube von haus aus mehr anzeigen als jetzt. denke ich zumindestens wenn ich keinen denkfehler habe.

mfg

Du hast nen Denkfehler - aber sowas von!



[wintobi]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Du hast nen Denkfehler - aber sowas von!

Alder dann sag ihn lieber oder lass so neh *******!



[Superman8770]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

das aber der wasserdruck nicht überall gleich ist in einem system weist du aber auch?

mfg



[Zaucher]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Jop genau. Der Druck ist im Gegensatz zum Durchfluss nicht überall gleich. Jede Komponente verursacht einen Druckabfall, wobei diese nicht so hoch ausfallen. Am besten wäre einen Manometer vor und hinter den Komponenten. Danach nimmt man den Differenzdruck.

Momentaner Stand:
Es wurde gestern nochmal eine Bohrung für den Fillport gefertigt.

Heute hab ich bei 2 Shops Bestellungen aufgegeben.
Zu einem bei PC-Cooling.de

-Blende bzw. Halterung für 2 Netzteile
-Blende für die hinteren 80mm Lüfter

Und bei Highflow.nl

-2 BP Modkits
-4x 180° Verbinder für die Koolance Tops
-2m klaren Schlauch
-4m schwarzen Schlauch
-2x BP Fillports
-schwarze Blende für Aquaero 5
-2x Abstandshalter für Radis

Ich werd die beiden 360er Radis auf den Deckel Deckel montieren. Grund dafür ist der Platzmangel im Gehäuse und die Frischluftzufuhr von außen. Ich denke die Pumpen heizen intern auch ordentlich auf.

Mal schauen wenn das Zeug da ist.



[Acid]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Ich habe eine Idee für die Spalten links u. rechts. Ich würde versuchen Kederband auf die Kanten vom Case zu machen und somit den Abstand zu füllen. Diese hier ist sehr empfehlenswert: Kantenschutz Kederband für Bleche bis 2mm in 16 Farben | eBay



[Zaucher]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

@Acid: Genau nach sowas hab ich gesucht. Ich werd mal schauen ob der Spalt auch exsistiert, wenn ich die Pumpen auf die andere Seite montiere.
Danke für den Tip



[Zaucher]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Während ich noch auf die Bestellung von Highflow warte, poste ich noch Bilder der beiden Blenden, die mich heute erreichten.


Blende zum montieren beider Netzteile:

Abdeckung der 80mm Lüfterbohrungen:

Leider ist mir heute noch aufgefallen, dass sich die Front nicht direkt ans Gehäuse anschrauben lässt, da sich sonst weder Seitenteil noch Deckel irgendwie montieren lassen.
Das heißt ich muss doch mit den Abstandsleisten arbeiten und ich dadurch wieder einen rießen Spalt habe zwischen Front und Pumpen



[$.Crackpipeboy.$]

AW: [Projekt] Extreme Highflow System Laing D5--->1000 L/h?

Wiedermal einfach Hammer dein Projekt!!!
