Antec - High Current Pro 850
Die High Current Pro Reihe stellt die Königsklasse von Antec da. Diese Netzteile basieren auf einer soliden Technik, die von Delta stammt. Mit dieser Netzteilreihe spricht Antec die High End User an, die Multi-GPU Systeme mit mehreren Grafikarten betreiben. Beliebt sind diese Netzteile auch sehr bei den sogenannten Benchern, die ein extrem zuverlässiges Netzteil benötigen, dabei aber keine Abstriche bei Design, Zubehör und Effizienz machen wollen. Verfügbar sind die High Current Pro Netzteile von 750 bis 1200W. Die 1200W Variante unterschiedet sich allerdings von den Geräten in der 750W und 850W Variante insofern, dass das 1200W Netzteil auf einen 80mm Lüfter setzt. So ist mehr Platz für die Elektronik vorhanden. Leiser sind aber die Geräte in der 750 Watt und 850 Watt Variante.
Spezifikationen des Herstellers
- 850 Watt kontinuierliche Leistung
- 80 PLUS® Gold zertifiziert – bis zu 92% Effizienz
- NVIDIA® SLI®-Ready zertifiziert, ATI CrossFireX™ zertifiziert
- Intelligentes Hybrid-Kabelmanagementsystem inklusive modularen 10-Pin Steckern
- 2 x 8-Pin CPU Stecker für Dual-CPU Gaming- und Serverapplikationen und high-end overclocker Hauptplatinen
- Leiser, doppelt-kugelgelagerte 135 mm PWM Lüfter
- Vier durch OCP komplett geschützte High Current +12V Schienen mit hohen Maximallastbereichen
für Grafikkartenkompatibilität
- Bis zu 99 Prozent verfügbare Leistung auf den +12V Schienen
- DC-DC Spannungsregler-Module sorgen für Stabilität und höhere Effizienz
- Kompatibel mit ATX12V Version 2.3 und EPS12V Version 2.92
- Erfüllt 2010 EuP Anforderungen: 5Vsb < 1W
- AQ5 Antec 5-Jahre Qualitäts-Garantie auf Teile und Verarbeitung
Schutzschaltungen
- Überstromschutz (OCP)
- Überspannungsschutz (OVP)
- Schutz vor Kurzschlüssen (SCP)
- Überlastungsschutz (OPP)
- Überhitzungsschutz (OTP)
Kabelstränge
An Kabel mangelt es bei diesem Netzteil überhaupt nicht. Mit den sechs PCIe Steckern wird bestätigt, dass man damit sehr gut ein Multi GPU System betreiben kann. Ein exklusiveres Extra ist der zweite 8 Pin Stecker, der beispielsweise eine zweite CPU auf dem EVGA SR-2 mit Strom versorgen kann. Auch an Sata und Molex Steckern mangelt es nicht, was in dieser Netzteilklasse auch nicht verwunderlich ist. Der nicht modulare Teil besteht aus dem ATX 24 Pin Stecker, der 4+4 Pin CPU Stromversorgung und zwei 6+2 Pin PCIe Stromanschlüssen.
Leistungsdaten
Auffallend ist hier, dass die gelabelte Leistung von 850W auf der 12V Schiene zu 100 Prozent verfügbar ist. 160 Watt können an die 3,3V und die 5V Leitung abgegeben werden, falls das nötig ist.
Effizienz
Das Netzteil wird mit der 80 Plus Gold Zertifizierung beworben, was auf eine Effizienz von mindestens 90% schließen lässt, wenn man von einer 50 prozentigen Auslastung ausgeht.
Verpackung / Lieferumfang
Verpackung
Die Verpackung ähnelt sehr stark der, des "High Current Gamer" Netzteils. Auch hier macht der Karton einen sehr soliden Eindruck. An fast jeder Seite werden Daten rund um das Netzteil aufgeführt, die ja doch schon sehr üppig ausfallen. auch hier ist das Diagramm auffallend, das die Lüfterdrehzahl in Abhängigkeit der Auslastung des Netzteils verdeutlicht. Für den Kunden ist dies eine kleine Hilfe einen Eindruck zur Lautstärke zu bekommen.
Nach dem Öffnen kann man erkennen, dass sich das Netzteil zusätzlich in einer Art Karton befindet. Vor Kratzern wird das Netzteil von einer sehr hochwertigen Stofftasche umhüllt. Daneben kann man auch schon das Zubehör erahnen.
Lieferumfang
Der Lieferumfang ähnelt sich dem der beiden anderen Netzteile. Dabei sind vier Schrauben, eine Kurzanleitung das Kaltgerätekabel und die Kabel für das Kabelmanagement.
Details / Verarbeitung
Äußere Details
Äußerlich hebt sich das High Current Pro dezent von den anderen Testkandidaten ab. Antec setzt hier dezente gelbe Akzente, die mit einer dunkelblauen Lackierung kombiniert werden. Beim Lack handelt es sich diesmal um einen Hochglanzlack, der leider etwas anfälliger für Kratzer ist. Das Antec - Logo im Lüftergitter ist golden, wie die Effizienz. Als nächstes Fallen die vielen Steckerbuchsen auf der Rückseite auf. ---------------
Unübersehrbar ist auch das große seitlich angebrachte Antec Logo, das auch die Wattangabe beinhaltet. Am Heck in der Nähe des 23V Anschlusses befindet sich ebenfalls ein gelber Antec Schriftzug.
Innere Details
Als Lüfter kommt wie beim High Current Gamer ein Fabrikat von ADDA zum Einsatz. Dieser Lüfter hat aber einen leistungsstärkeren Motor, der somit mit bis zu 2500 U/min drehen kann. Anzumerken ist, dass dieser PWM geregelt ist und mit einem 4 Pin Stecker mit dem Netzteil verbunden ist. Allerdings ist der 4 Pin Anschluss kleiner als die üblichen, als wie man sie bei den Lüftern findet.
Gefertigt wird das Netzteil von Delta, worauf zu schließen ist, dass die Qualität auf jeden Fall stimmt. Die Eingangsfilterung besteht aus zwei Y-Kondensatoren. auf einer zusätzlichen Platine geht die Eingangsfilterung mit einem X-Kondesator, vier weiteren Y-Kondensatoren, einem MOV und zwei Ferrit Kernen weiter.

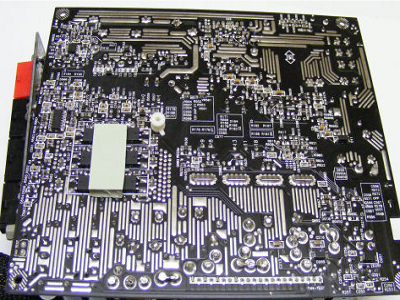

Auffallend ist auch, dass nur ein signifikantes Kühlelement zu sehen ist. Bei den meisten Netzteilen wären mittig auf der Platine zu kühlende Mosfets zu sehen, Antec hat diese in dem Fall sechs Mosfets einfach auf die Rückseite des PCBs(duble Layer PCB) gelötet. Die Wärme wird an das Gehäuse des Netzteils weiter geleitet.
Das Trio aus Primär Kondensatoren bilden welche von Rubycon mit einer Spannungsfestigkeit von 450V und 220 Mikrofarad. Diese sind mit 105°C spezifiziert.
Die Spannungen für den sekundären Kreislauf werden mit der DC-DC Technik erzeugt. Dabei wird die 12V Schiene in 3,3V und 5V aufgeteilt.
Hier noch ein Bild der Platine für das Kabelmanagement.
Praxis
Einbau
Beim Einbau in einen Big Tower (Corsair Obsidian) gab es keine größeren Probleme. Alle Kabellängen fallen sehr sehr großzügig aus, somit bleibt auch hier Spielraum mit dem Kabelmanagement zu "spielen". Die Aufteilung der Kabelstränge gefällt mir auch bei diesem Netzteil, da ich so mit dem Minimum an Kabelsträngen auskommen kann. Wer natürlich mehrere Festplatten verwendet kommt nicht drum herum mehrere Sata Kabelstränge zu verwenden. Zusätzlich ist mir beim Einbau die Überlänge des Netzteils aufgefallen. Normale Netzteile sind mit der ATX Norm Konform, diese Beträgt in der Tiefe 150mm. Dieses Netzteil ist 180mm groß. Das ist allerdings in meinem Gehäuse kein Problem. Was mir weniger gefällt, ist der 24Pin ATX Strang, der doch recht steif ist. Ein größeres Problem stellt dies aber nicht da.
Lautstärke
Bei der Lautstärke muss ich wirklich sagen, hätte ich nicht gedacht, dass ein so starkes Netzteil doch so ruhig sein kann. Im IDLE, bei rund 20% Last dreht der Lüfter wirklich sehr langsam nur ein kleines Klackern des Lüfters ist wahrnehmbar, wenn man sehr nach an das Netzteil geht. Laut Antec dreht der Lüfter bei einer Last von 20% nur mit knapp über 400 U/min. Auch bei 30% Last ist keine Veränderung der Lautstärke wahrnehmbar, da der Lüfter nur dezent höher dreht. Bei rund 83% Last wird das Gerät allmählich hörbar der Lüfter dreht hier mit rund 1600 U/min, was aber bei so einem Netzteil absolut vertretbar ist. Durch das Spulenfiepen der Grafikkarten wird das Lüftergeräusch fast übertönt. Anmerken möchte ich, dass ich bei diesem Netzteil in keinem Last Zustand ein Spulenfiepen feststellen konnte.
Messungen
Spannungen
Wie zu sehen ist, verändern sich die Spannungswerte kaum. Das Antec glänzt besonders mit einer sehr guten Spannungsstabilität. Die Grenzwerte, die die ATX Norm festlegt, stellen die roten Zahlen da.
Leistungsaufnahme
Im IDLE Betrieb ist zu sehen, dass das Antec Netzteil ein klein wenig effizienter Arbeitet, obwohl es mehr Leistung auf der 12V Schiene bietet. Somit ist es weiter weg vom Effizienz Maximum, der 50 prozentigen Auslastung. In den beiden Last Tests liegt allerdings das Coolermaster mit jeweils einem kleineren Vorsprung vorne. Aber an sich ist die Effizienz der beiden Netzteile gut, da beide das 80 Plus Gold Logo tragen dürfen.
Zwischenfazit
Schlussendlich muss ich sagen, dass mich das High Current Pro doch sehr überzeugt hat. Schon an der Verpackung merkt man, dass man ein Netzteil der "Luxusklasse" erworben hat, denn diese ist wirklich aus einem sehr festen Karton. Dazu sind die Kabel und das Gerät selber von einer Stofftasche umgeben. Weiter geht es mit dem Design des Netzteils, das mit der dunkelblauen Farbe sehr hochwertig wirkt. Zur Wertigkeit tragen natürlich auch die gelben Antec Schriftzüge bei. Auch der Lieferumfang stimmt, der zwar wie üblich nicht üppig ist, aber dennoch alles Notwendige vorhanden ist. Eine weitere Besonderheit ist natürlich das sehr gut durchdachte Kabelmanagement, das sollte für die meisten Konsumenten zutreffen, denn durch die vielen Zusatzkabel kann man alles nach seinen Wünschen verlegen. Auffallend ist auch, dass sich das Netzteil Lautstärke technisch sehr unauffällig verhält. Natürlich wird es unter Last ein klein wenig lauter, das ist aber bei einem Netzteil in dieser Leistungsklasse nicht verwunderlich. Im Inneren präsentiert einem das Netzteil die fast schon selbstverständliche Qualität von dem bekannten OEM namens Delta. Alles wirkt aufgeräumt und die Lötqualität stimmt vollkommen. Bei der Leistungsaufnahme liegt das Netzteil geringfügig hinter dem Cooler Master Gerät. Preislich liegt das Antec Gerät mit rund
156€ im Mittelfeld, was aber in Ordnung ist.
