[Worklog] TJ07 - Black Seven - neue Front!

[T1mae]

AW: [Worklog] TJ07 - Black Seven - Optimierungsarbeiten (Finale Pumpen-Leitung)

Na ich bin mal Frech nachdem ja jetzt fast 2 Wochen rum sind ist man erpicht auf neuigkeiten



[Ben™]

[Worklog] TJ07 - Black Seven - neue Midplate: Part I

neue Midplate: Part I

Hey liebe Community,

damit es nun nicht all zu sporadisch wird möchte ich euch heute schon einmal meine neue Midplate zeigen.
Gleich vorab: Die Midplate ist noch nicht fertig. Soll heißen der Feinschliff ist noch nicht da.

Ja, warum eine neue Midplate? Ganz einfach: Ich habe die Positionierung für die Fillports neu gesetzt. Ausserdem soll die Mainboard-Tray-Führungsschiene verschraubt werden.
Das ist ein bisschen tricky, mehr dazu sobald ich nun endlich damit fertig bin.

Ausserdem steht mein Radi zum Verkauf im Marktplatz. Da wird etwas neues kommen. Bei Interesse einfach melden!

So, nun zur Midplate!!!

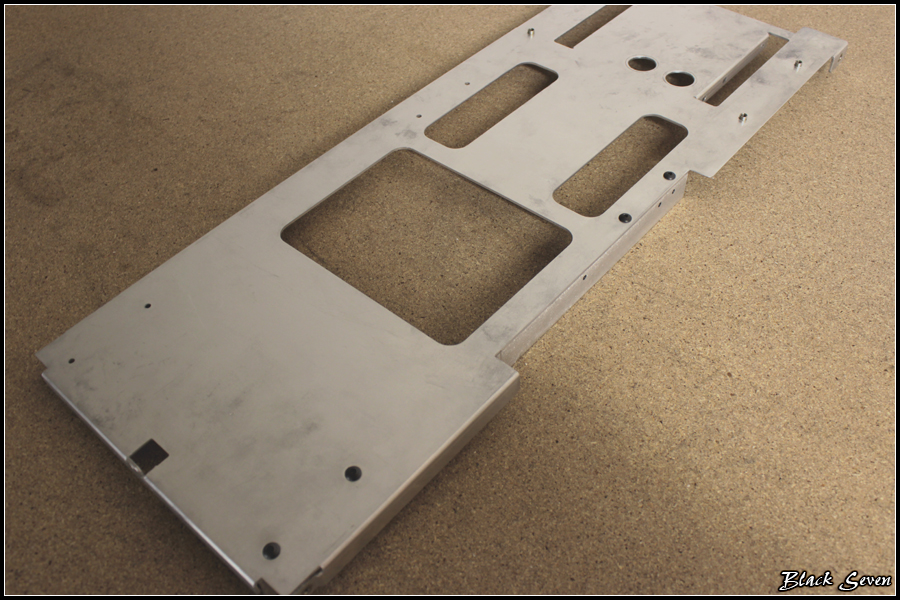

Hier gleich einmal zusehen: Die neue Positionierung für die Fillports.

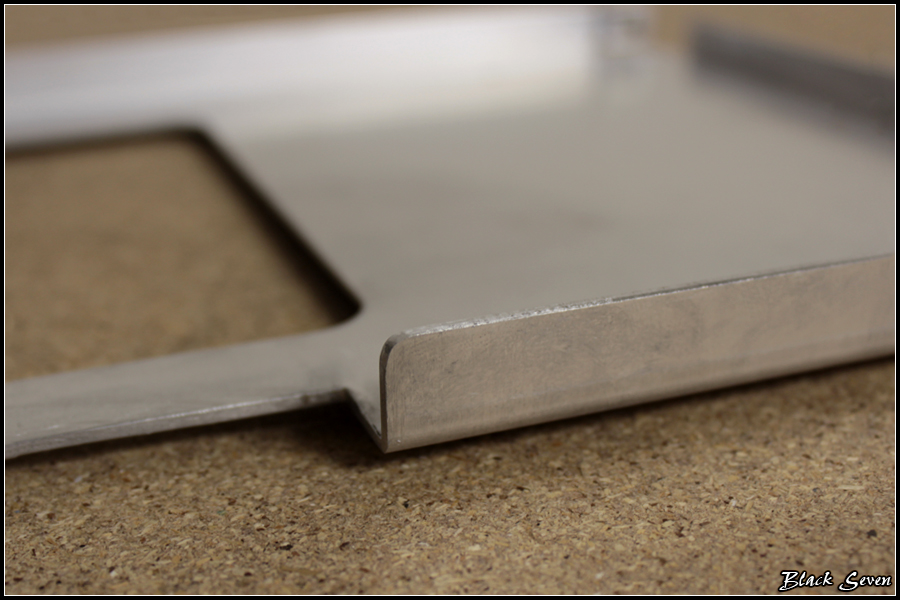

Ausserdem habe ich wieder den Kabelkanal gesägt und die Kanten abgeflacht.

Statt eckig diesmal Rund.

Hier habe ich mich am Original orientiert.

Wie ihr seht geht es doch langsam vorran. Ich hoffe nun das ich die Midplate bis Mittwoch komplett fertig bekomme.
Natürlich wird dann auch wieder gepulvert. Stay tuned! ​



[ferb]

Sieht Hammer geil aus, die Midplate Dein Mod wird richtig Hammer die Qualität ist Top. Ich will nicht wissen wie viel Geld und vor allem wie viel Arbeit in dem Case stecken.



[zettiii]

AW: [Worklog] TJ07 - Black Seven - neue Midplate: Part I

Sieht gut aus! Macht Lust auf mehr
Lass dir Zeit, in der Ruhe liegt die Kraft!



[Chris_Oi]

AW: [Worklog] TJ07 - Black Seven - neue Midplate: Part I

Sieht mal wieder top aus.
Wird Zeit, dass es bei dir wieder richtig voran geht



[affli]

AW: [Worklog] TJ07 - Black Seven - neue Midplate: Part I

Hi Ben

Viel zu sagen gibt es nicht, sieht auf jeden fall bis jetzt alles Gezeigte grossartig aus!
Ich leibe deine Aufnahmen, da hab ich noch einiges zu Lernen.. das du mir ja nich nachlässt!

Ausserdem nimm dir genügend Zeit, so ein Mod brauch nun mal Zeit und lieber jeden Monat nur ein Update,
dafür ein erstklassiges als irgend etwas dazwischen!

Darf man fragen warum du deinen Radi verkauft? Was gibt es den neues Schönes?
In der Grösse wird sich ja kaum was ändern oder?



[Ben™]

[Worklog] TJ07 - Black Seven - neue Midplate: Part II

neue Midplate: Part II

So, ich habe soeben die Midplate verpackt. Das Paket wird heute noch zum pulvern versendet.
Im letzten Update hatte ich die Mainboard-Tray-Führungsschiene angesprochen. Dazu kann ich sagen: Es ist geschafft, die Führungsschiene ist nun verschraubt.

Somit kann ich später meine Driveplate Ein-/ Ausbauen ohne die Midplate absenken zu müssen. Dazu bald mehr.

Das Problem war einfach schlicht die Stärke vom Material an der Führungsschiene. Leider nur 1mm stark.
Dennoch ist es mir gelungen M4-Einnietmuttern mit einem Senkkopf herein zubekommen. Das ganze wurde danach noch abgeschliffen und es hebt nun absolut fest.

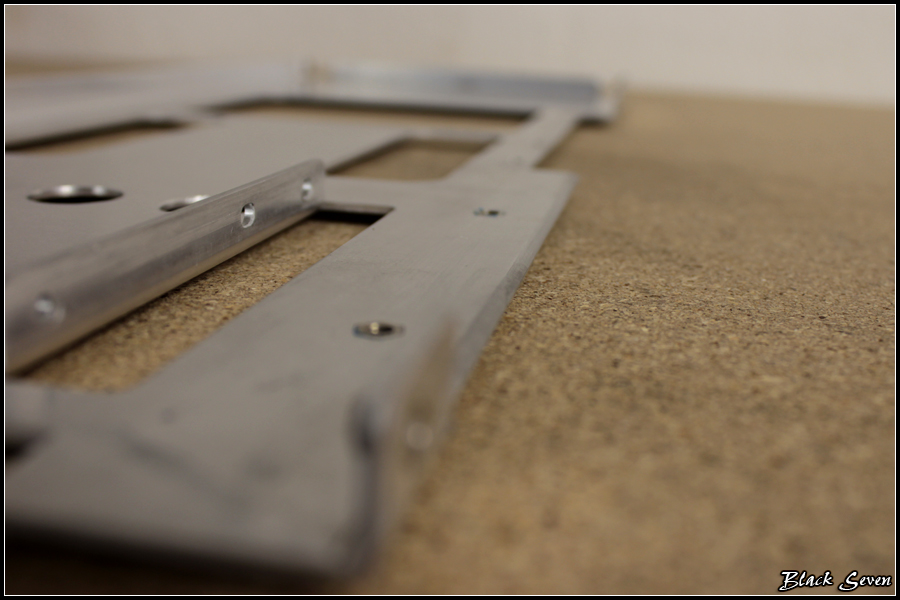

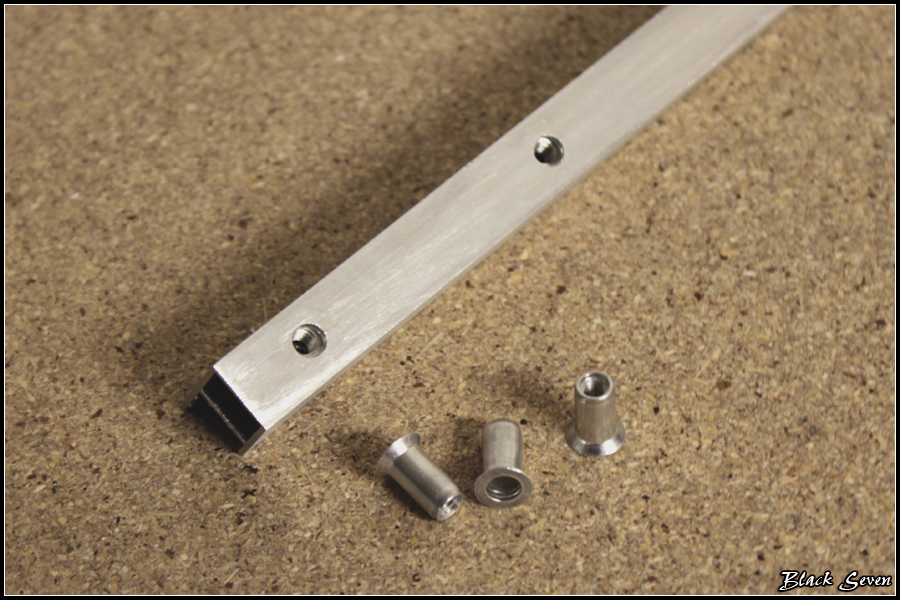

Hier zusehen: Die Führungschiene sowie die M4-Einnietmuttern (schon abgeschliffen).

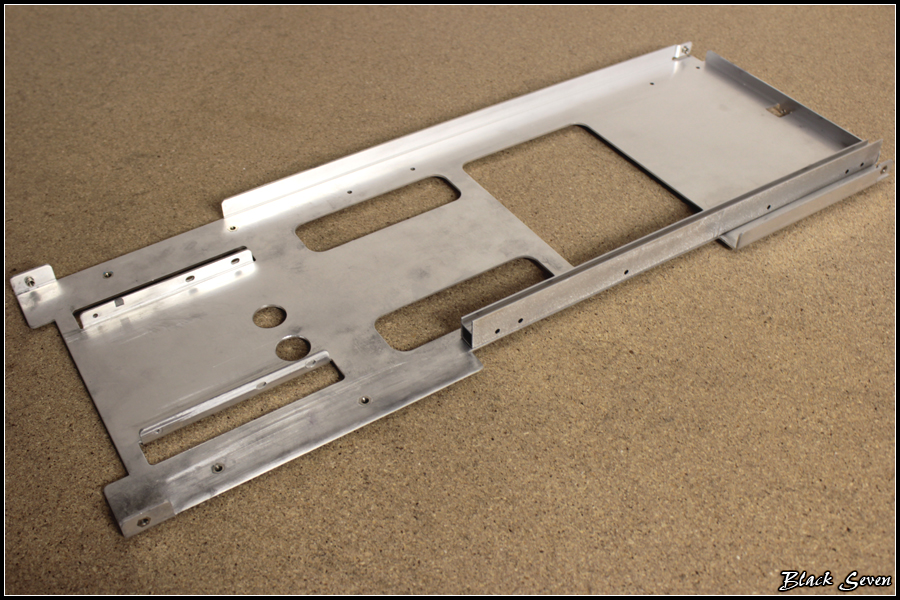

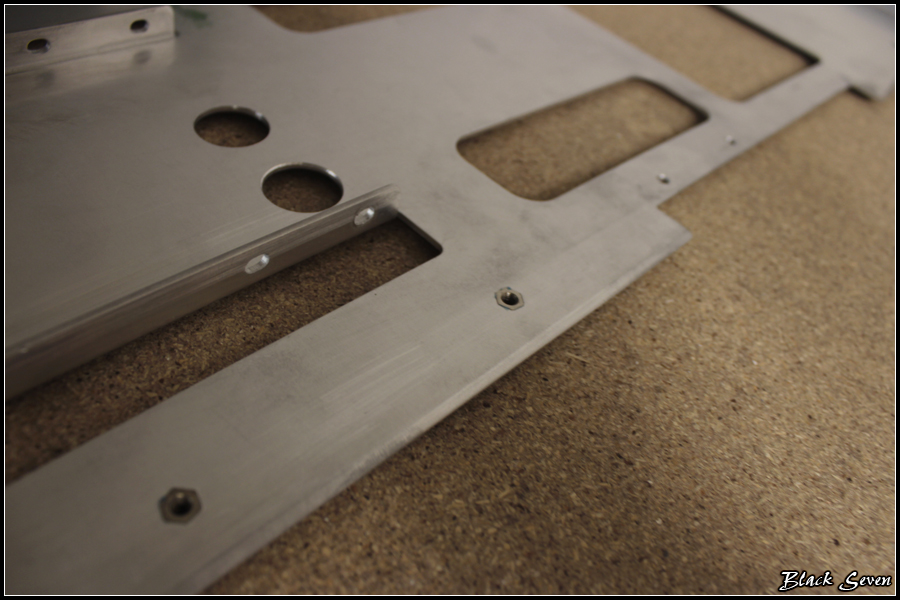

So sieht das ganze dann verbaut aus...

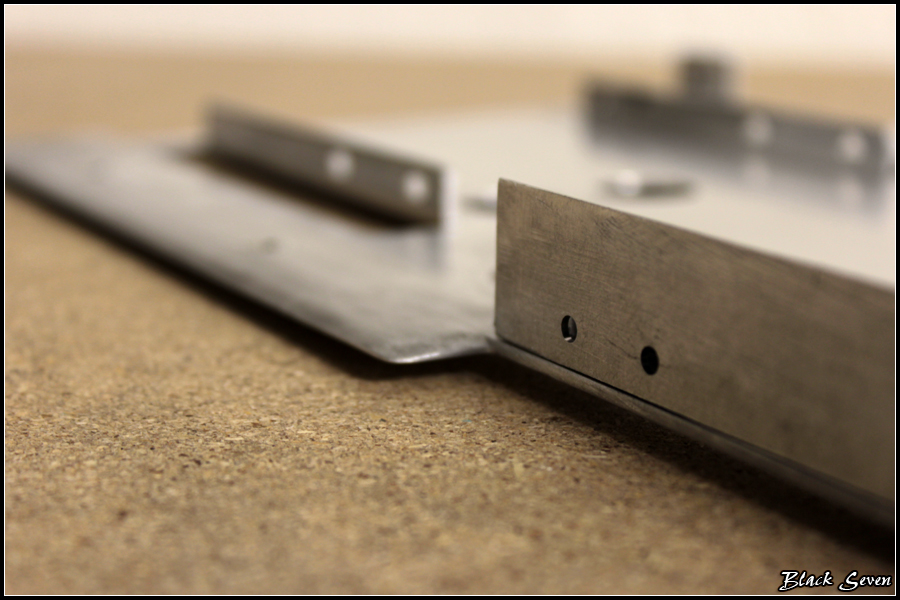

...und im Detail.

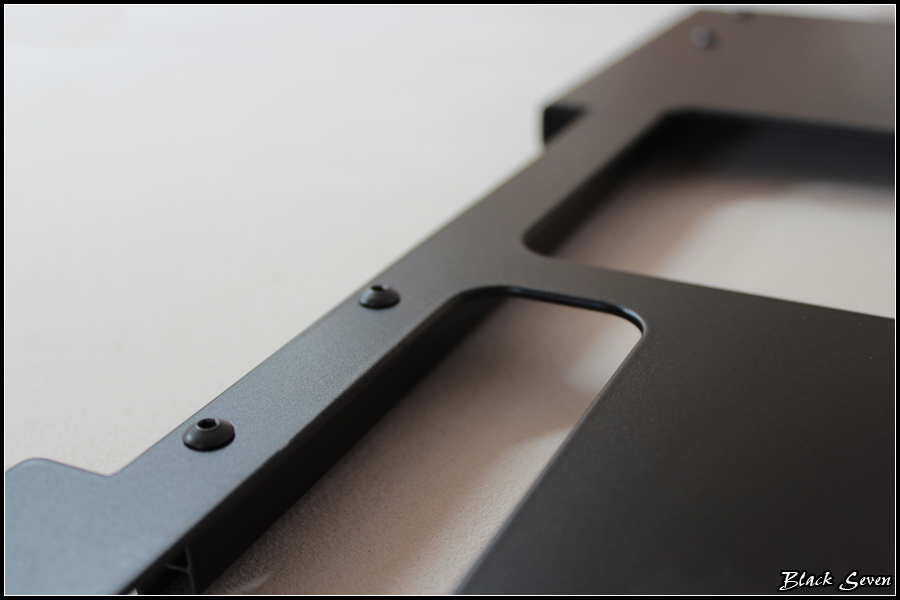

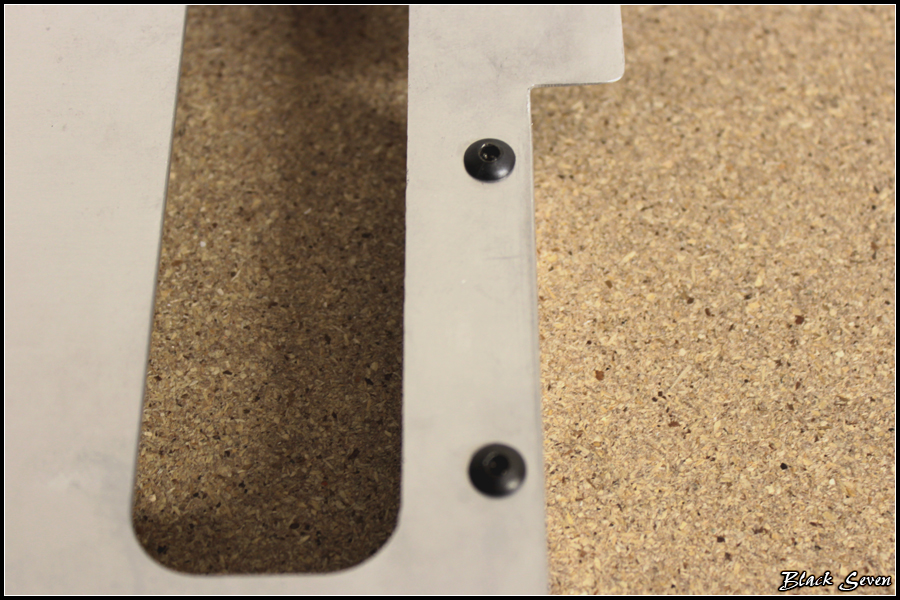

Von unten ist die Führungschiene mit den M4-Schrauben von MDPC verschraubt...

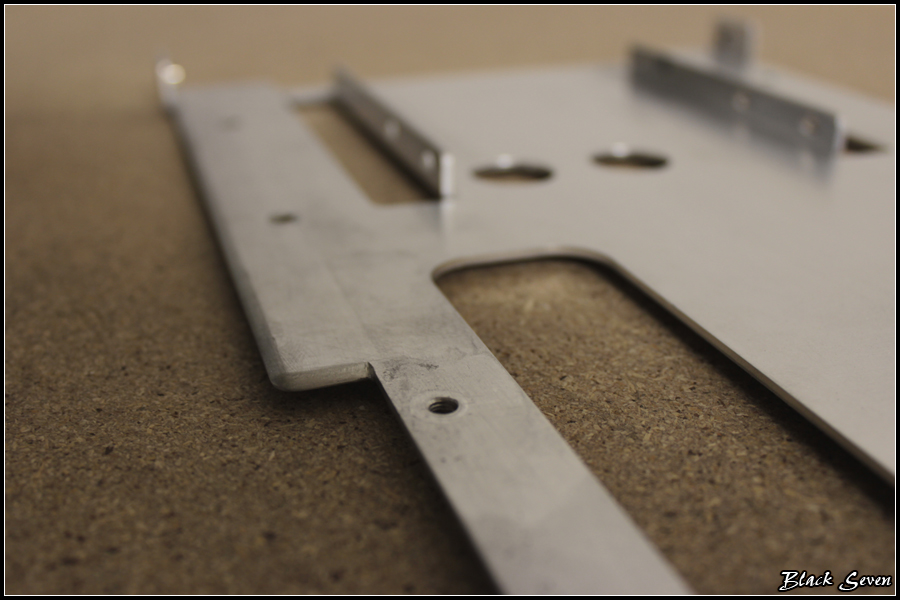

...und noch einmal im Gesamtbild.

Ich bin nun sehr froh das ich es so hinbekommen habe wie ich es mir vorgestellt habe. Ich hoffe die gepulverten Teile sind nun schnellst zurück!

Sieht Hammer geil aus, die Midplate Dein Mod wird richtig Hammer die Qualität ist Top. Ich will nicht wissen wie viel Geld und vor allem wie viel Arbeit in dem Case stecken.

Danke dir! Das wollen wir alle nicht wissen.

Sieht gut aus! Macht Lust auf mehr
Lass dir Zeit, in der Ruhe liegt die Kraft!

Sieht mal wieder top aus.
Wird Zeit, dass es bei dir wieder richtig voran geht

Danke euch beiden! Zeit habe ich mir ein bisschen zu viel gelassen. Daher wird es Zeit das es nun vorran geht!

Hi Ben

Viel zu sagen gibt es nicht, sieht auf jeden fall bis jetzt alles Gezeigte grossartig aus!
Ich leibe deine Aufnahmen, da hab ich noch einiges zu Lernen.. das du mir ja nich nachlässt!

Ausserdem nimm dir genügend Zeit, so ein Mod brauch nun mal Zeit und lieber jeden Monat nur ein Update,
dafür ein erstklassiges als irgend etwas dazwischen!

Darf man fragen warum du deinen Radi verkauft? Was gibt es den neues Schönes?
In der Grösse wird sich ja kaum was ändern oder?

affli, du schmeichelst mir, the god of mod!
Zum Radi darf ich schon einmal sagen: Es wird was individuelles. ​



[ferb]

Da gibt es nun wirklich nur noch 1 Sache zu sagen



[Chris_Oi]

AW: [Worklog] TJ07 - Black Seven - neue Midplate: Part II

Wieder tolle Bilder, wie immer halt
So richtig vorstellen kann ichs mir glaub ich erst, wenn das Teil verbaut ist.
Ich bin gespannt



[smoGG]

AW: [Worklog] TJ07 - Black Seven - neue Midplate: Part II

TOP!



[T1mae]

AW: [Worklog] TJ07 - Black Seven - neue Midplate: Part II

Geile Sache kann man ja nicht anders sagen auch die Fotos sind wieder 1A

Bin jetz mal gespannt wie nen Flitzebogen auf den Radi



[Ben™]

AW: [Worklog] TJ07 - Black Seven - neue Midplate: Part II

Danke der lieben Worte!
Wie es aussieht kommt der Radi noch diese Woche. Ich bin gespannt!

Außerdem soll auch diese Woche noch die neue Midplate vom pulvern zurück kommen.
Sobald es etwas zu berichten gibt erfahrt ihr es natürlich zuerst!



[affli]

AW: [Worklog] TJ07 - Black Seven - neue Midplate: Part II

Mach dem Pulver Junge mal etwas druck..!
Muss ja nur in ein Bad die liebe Midplate



[Ben™]

Der Pulver-Junge hat heute die neue Midplate versendet.

Mit viel Glück sollte das gute Stück morgen oder spätestens am Samstag bei mir sein. Auch auf den Radiator warte ich auch noch.

Sobald beide Pakete angekommen sind kann es endlich weiter gehen.


Edit: Leider stehen beide Pakete immer noch auf "Transport" bei der DHL-Sendungsverfolgung.
Muss ich mich eben bis Montag gedulden.



[Ben™]

[Worklog] TJ07 - Black Seven - neue Midplate: Part III

neue Midplate: Part III

So ihr lieben,

heute morgen gegen 11 Uhr hat es an der Tür geklingelt und der liebe DHL'er stand vor der Tür mit einem Paket unterm Arm.
Ich habe das Paket sofort widererkannt. Es war genau das selbe Paket in dem ich meine Midplate zum Pulvern versendet habe.

Daher wird es nun gleich ein paar Impresionen in Form von Bilder geben.

Zum Radi gibt es auch Neuigkeiten! Ich hatte heute Kontakt mit dem Versender und anscheinend gab es Probleme am Kölner Airport bzgl. fehlenden Zoll-Dokumenten.
Wie dem auch sei: Es ist nun alles geklärt und laut Versender sollte der Radiator morgen oder bis in zwei Tage bei mir eintreffen. *freu*

So nun genügend geplappert - hier die Bilder der neuen gepulverten Midplate.

Hier gleich einmal zu beachten: Die abgerundeten Kanten.

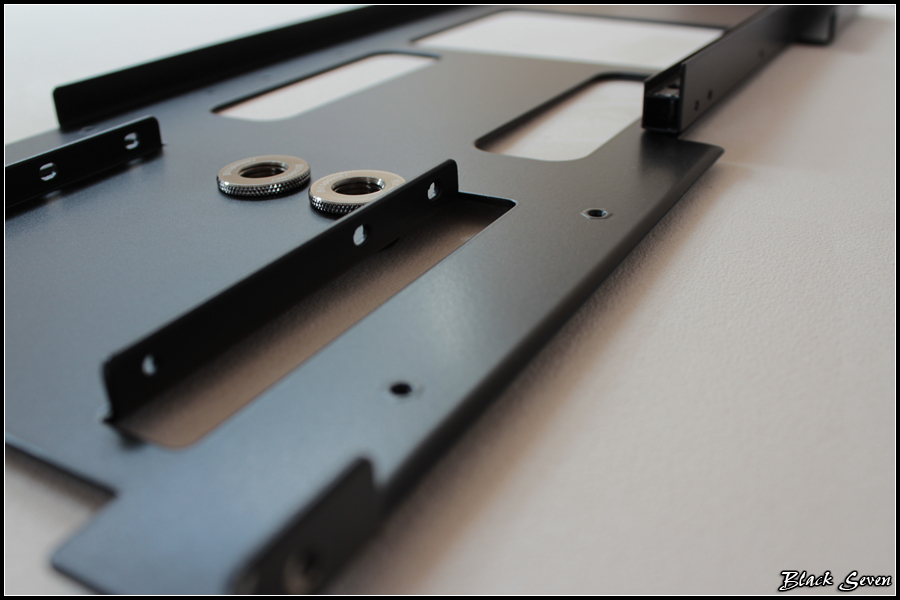

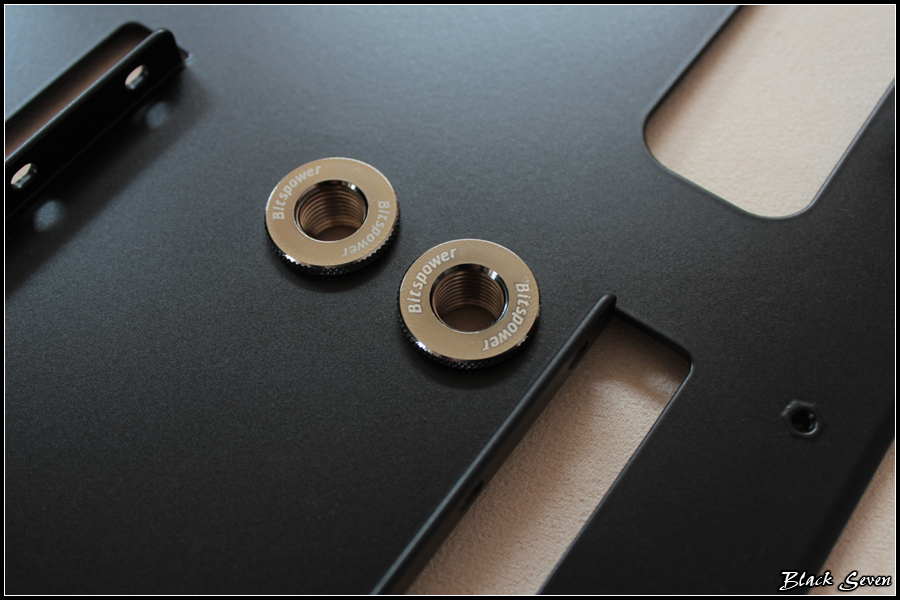

Hier sehen wir die neue Positionierung der Fillports...

...und hier die abgerundete "Ecke".

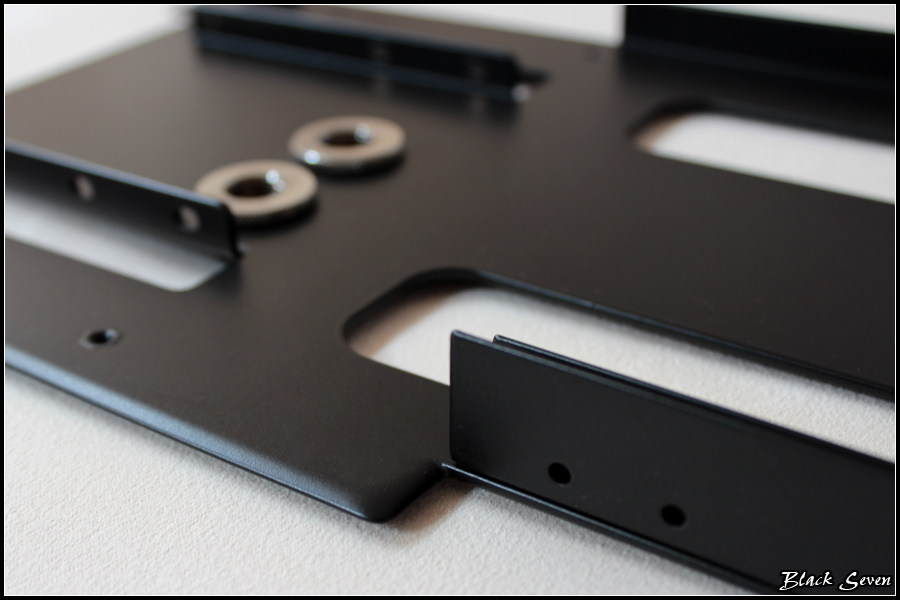

Desweiteren wurde der Kabelkanal neu gemacht...und die Mainboard-Tray-Führungsschiene.

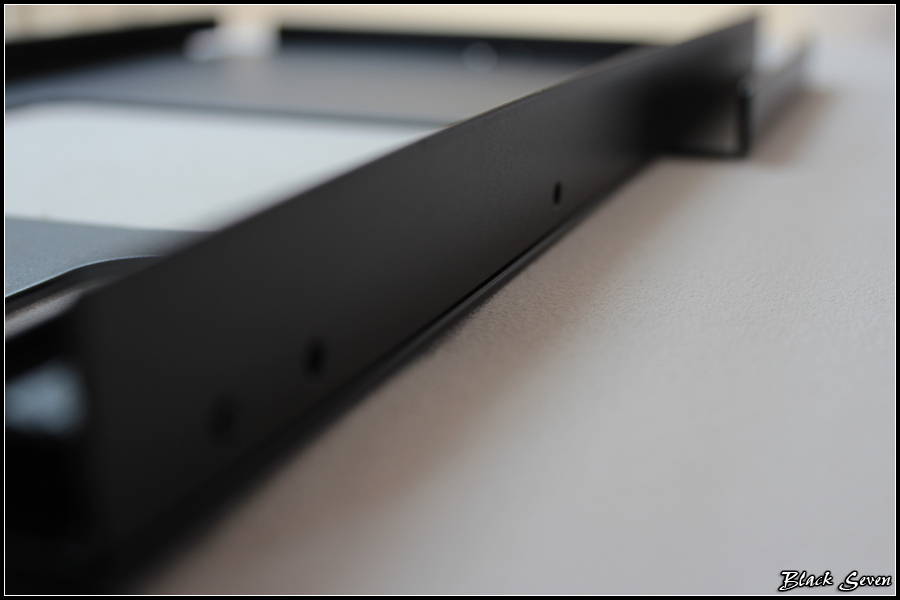

Das Highlight ist jedoch die Verschraubung der Mainboard-Tray-Führungsschiene.



[Chris_Oi]

AW: [Worklog] TJ07 - Black Seven - neue Midplate: Part III

Absolut top Verarbeitung



[~Tj@rden~]

AW: [Worklog] TJ07 - Black Seven - neue Midplate: Part III

Sieht wirklich mega geil aus

Haste n Geheimnis für die Rundunge und allgeimen so ne glatt Oberfläche?
Bei mir sieht man nachm Pulvern noch jede Macke



[affli]

AW: [Worklog] TJ07 - Black Seven - neue Midplate: Part III

Boah Alter... Bei der Midplate bleibt mir die Luft weg.
Sehr, sehr sauber gekommen! Respekt!



[PSP-Hacker]

AW: [Worklog] TJ07 - Black Seven - neue Midplate: Part III

Klasse, einfach nur klasse!! Ich will auch haben!!



[Ben™]

[Worklog] TJ07 - Black Seven - Radiator mit Sonderlackierung ist da!!!

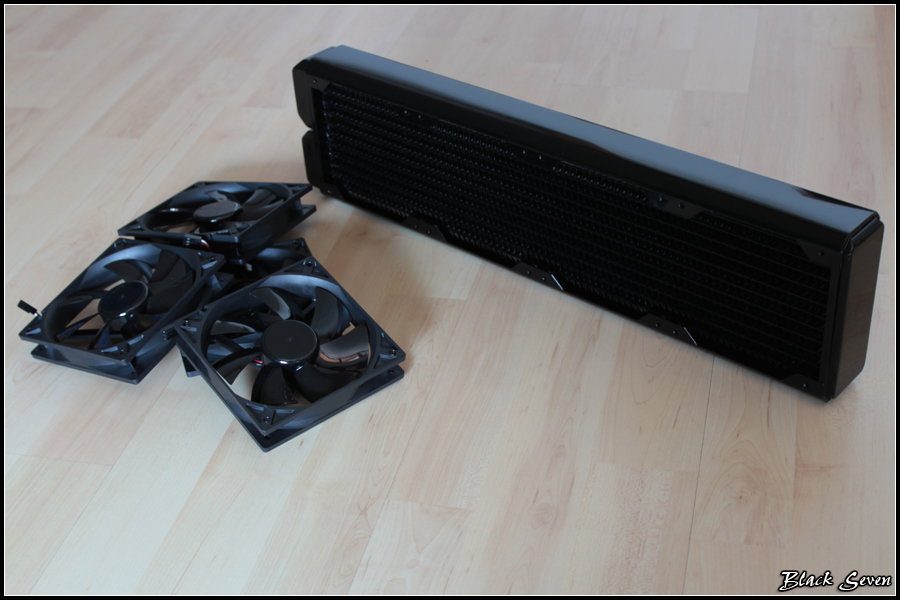

Der neue Radiator ist da!!!

Heute ist endlich das Paket direkt aus Manila von den Philippinen angekommen.
Versendet wurde das Paket direkt vom Hersteller, der Firma Hardware Labs.

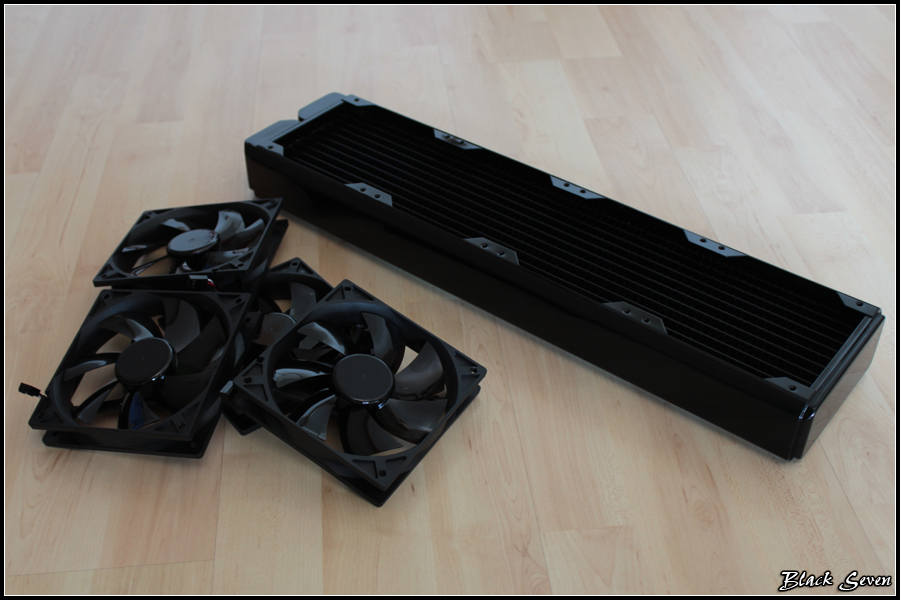

Der neue Radiator ist ein Black Ice 480 SR1 (Silent Revision) mit der Sonderlackierung 'Jet Black Finish'.
Der SR1 wird standardgemäß mit der Lackierung 'Carbon Black Finish' ausgeliefert, ein mattes schwarz das ich persönlich sehr hässlich finde.

Nach ein paar E-Mails hatte mir die Firma Hardware Labs dann die Sonderlackierung zugesagt.
Das 'Jet Black Finish' wird normalerweiße beim GTX aufgetragen, nun auch bei meinem SR1.

Der Black Ice 480 SR1 wurde für langsam drehende Lüfter konzipiert.

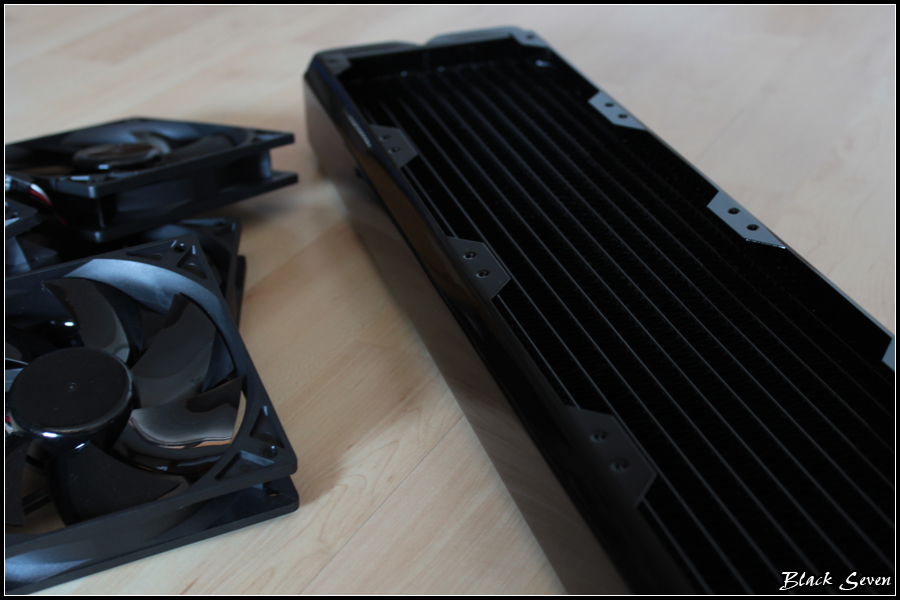

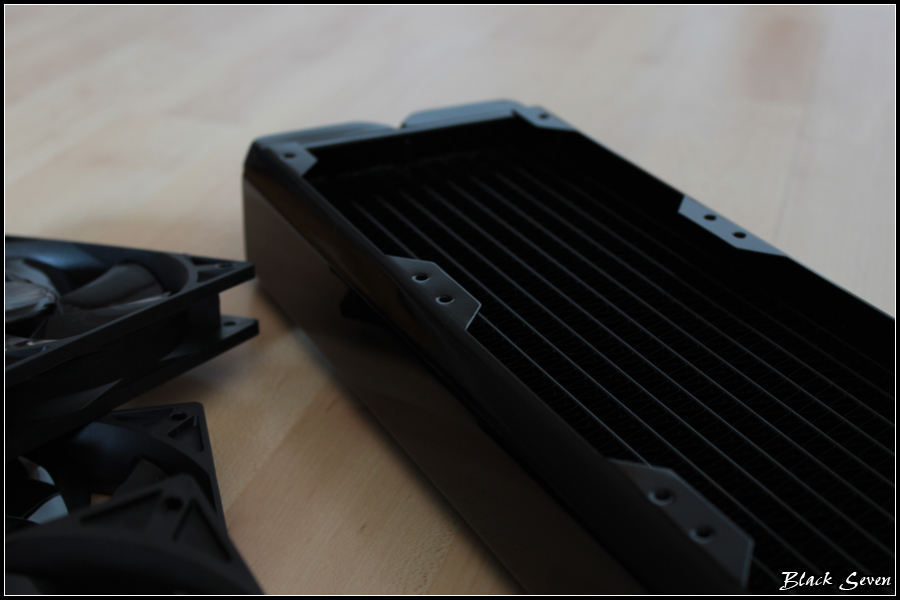

Hier sehr gut zu erkennen sind die Lüftershrouds mit eine Tiefe von 15mm.

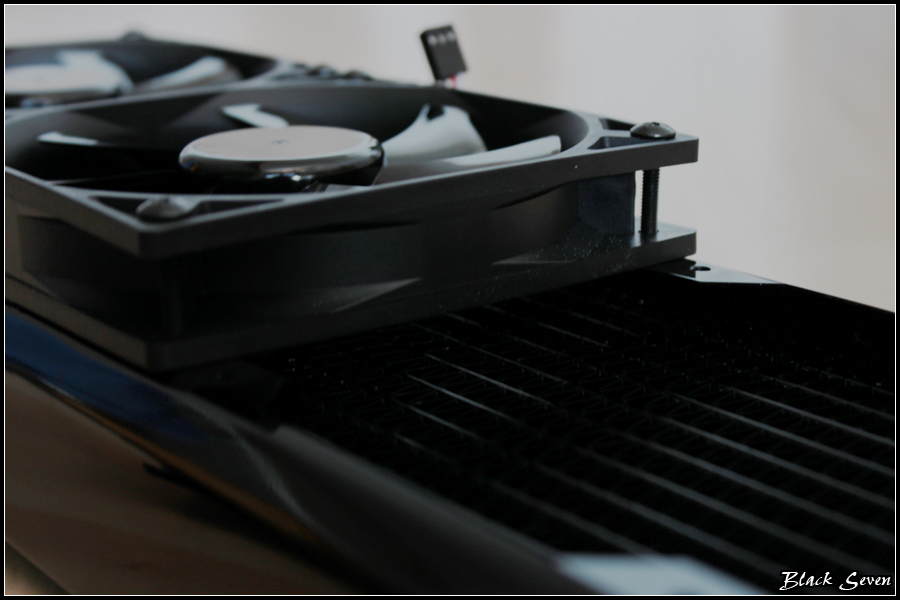

Die Lüftershrouds sorgen dafür dass der tote Punkt der Lüfternabe nicht direkt auf den Lamellen liegt...

...und somit die komplette Radiatorfläche vom Luftstrom genutzt wird.

Hier im Detail solllte es noch deutlich besser zu erkennen sein.

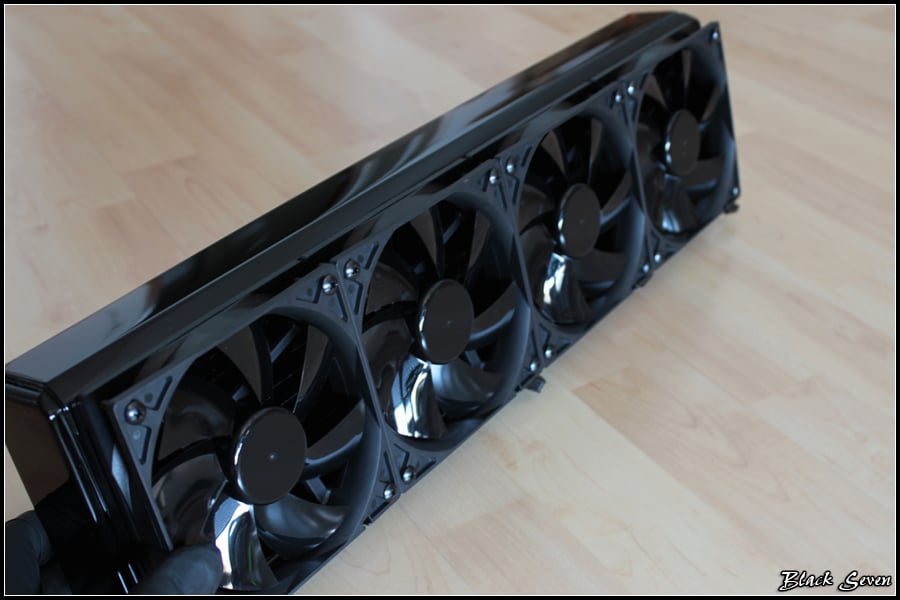

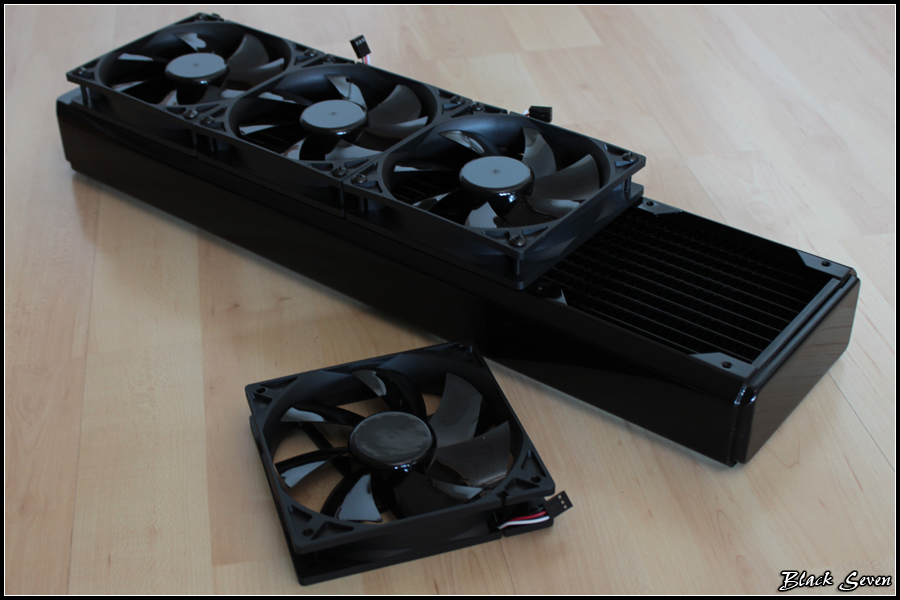

Fast ist es geschafft.

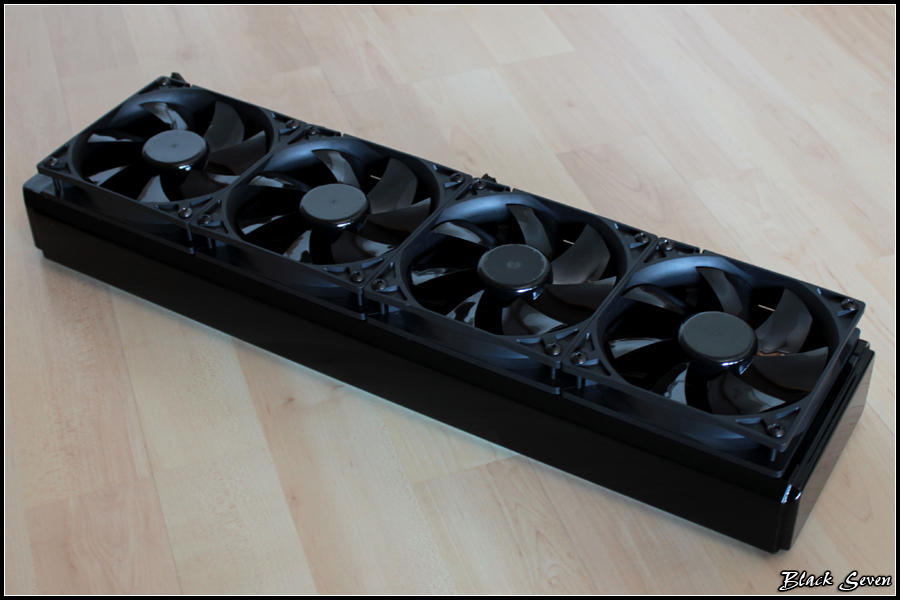

Et Voilà!

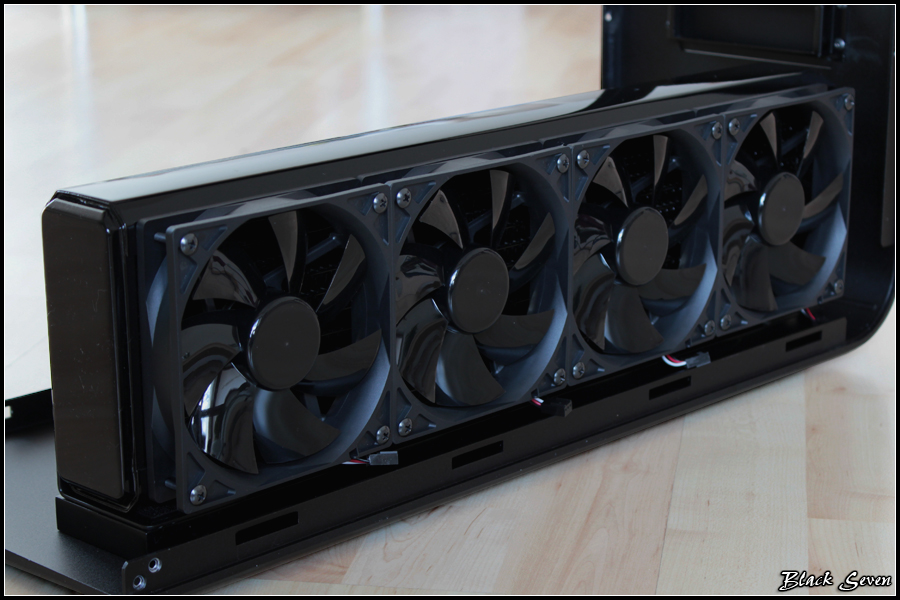

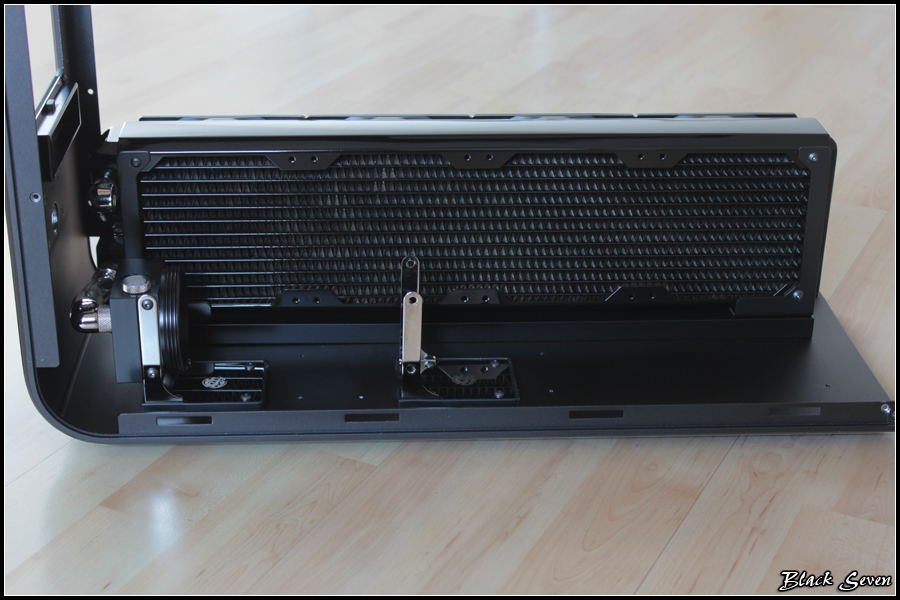

Das ganze dann noch im Case platziert...

...passt!

Wie dem aufmerksamen Betrachter aufgefallen ist bin ich gerade dabei eine zweite Pumpe einzubauen. Dazu wird es sicherlich bald ein Update geben.
Ausserdem habe ich eben noch schnell eine Bestellunng bei Aquacomputer sowie bei Alternate durchgeführt. Ich hoffe euch hat das Update gefallen und ich freue mich über eure Kommentare, Kritik und Anregungen!
​
