[Worklog] TJ07 - Black Seven - neue Front!

Ben™

Freizeitschrauber(in)
temjin_tj07_final-png.981768

Hallo liebe PCGH-Gemeinde,

es ist nun endlich soweit und ich starte meinen Worklog in dem sich alles rund um das SilverStone TJ07 drehen wird.
Ich bin mir natürlich dessen bewusst dass es das TJ07 schon in etlichen Variationen gibt. Daher werde ich das TJ07 einfach nach meinen Wünschen und Vorstellungen gestalten, so dass es mir gefällt.

Ich werde mein TJ07 schlicht und edel gestalten. Eine Wasserkühlung wird auf jeden Fall seinen Platz einnehmen.
Bei meinem Worklog wird sicher einiges spontan geschehen aber auch geplantes wie Sleevearbeiten, Beleuchtung etc. wird stattfinden.

Ich werde euch nichts vorenthalten und hoffe dass ich etwas für's Auge bieten kann. Und auf gehts...:daumen:


Hardware:

  • Case: Silverstone TJ07
  • Mainboard: Asus Rampage V Edition 10
  • CPU: Intel Core i7-6950X Extreme Edition
  • RAM: G.Skill Trident Z 32GB DDR4-3466: (64GB coming…)
  • GPU: (coming…)
  • Netzteil: Seasonic Prime Platinum 1000W
  • SSD: Samsung 850 Pro 2TB
  • Blu-ray Laufwerk: (coming…)

Wasserkühlung
:
(Work in Progress)

  • CPU-Kühler: EK Water Blocks EK-Supremacy EVO
  • MB-Kühler: EK Water Blocks EK-FB KIT ASUS R5-E10
  • GPU-Kühler: (coming…)
  • Radiator: Hardware Labs Black ICE SR1 480 'Jet Black Finish' Sonderlackierung
  • Lüfter: 4x Noiseblocker BlackSilent Pro PL2 - 120mm
  • AGB: Alphacool Cape Corp Bullseye Black Pro + Top-AGB von martma
  • Pumpe: 2x Laing 12V DDC 3.25 18W @Bitspower
  • Steuerung: Aqua Computer Aquaero 6 Pro + 2x Poweradjust 3
  • Durchflusssensor: Aqua Computer Durchflusssensor "high flow"
  • Bitspower shiny silver Anschlüsse

Inhaltsverzeichnis:

  • die ersten Schritte: Mainboard-Tray entnieten [KLICK]
  • Mainboard-Tray meets CNC-Fräse [KLICK]
  • Vergleich: alte / neue Version des Mainboard-Tray [KLICK]
  • neue Kamera: Canon EOS 600D [KLICK]
  • CNC-Fräse: Entstehung der Driveplate v1.0 [KLICK]
  • Driveplate v1.0 mit Bullseye AGB [KLICK]
  • Top-AGB von martma [KLICK]
  • montierter Top-AGB v1.0 [KLICK]
  • Seitenteil mit Inlay-Window von martma [KLICK]
  • Driveplate v2.0 Final-Version [KLICK]
  • S-Light + beleuchteter Top-AGB [KLICK]
Ihr findet im gesammten Worklog noch viel mehr Bilder. ;)
Und nun wünsche ich Euch allen viel Spaß mit der Verfolgung meines Worklogs!


Anhänge

  • Temjin_TJ07_Final.png
    1 MB · Aufrufe: 611
Zuletzt bearbeitet:
TE
Ben™

Ben™

Freizeitschrauber(in)
[Worklog] TJ07 - Black Seven - im Originalzustand

Zum Case selbst brauche ich nicht viel zu sagen.

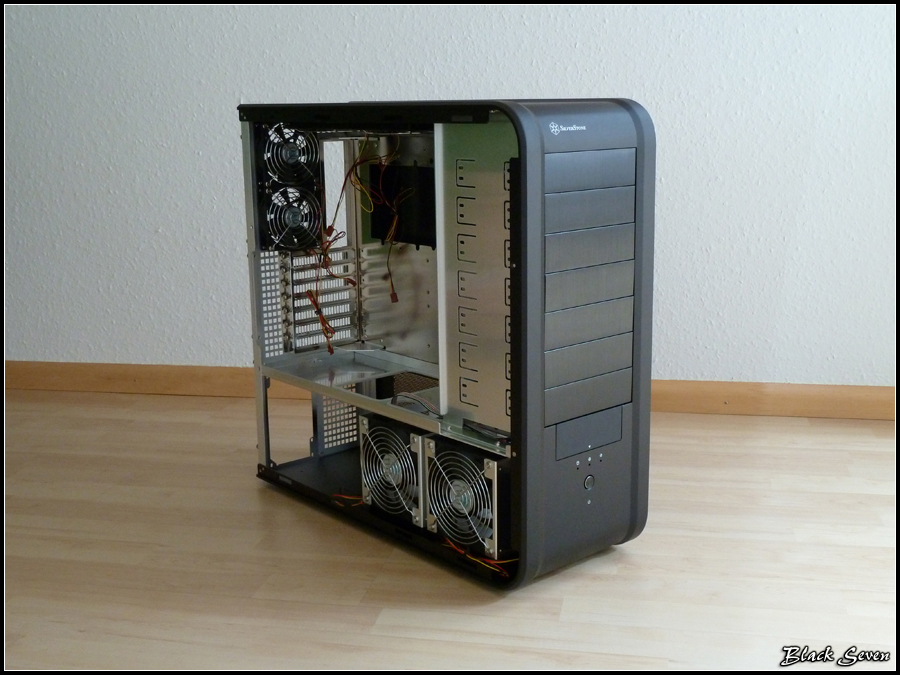

Daher stell ich nun zur Erinnerung einfach ein paar Bilder im (noch) Originalzustand rein. Enjoy!

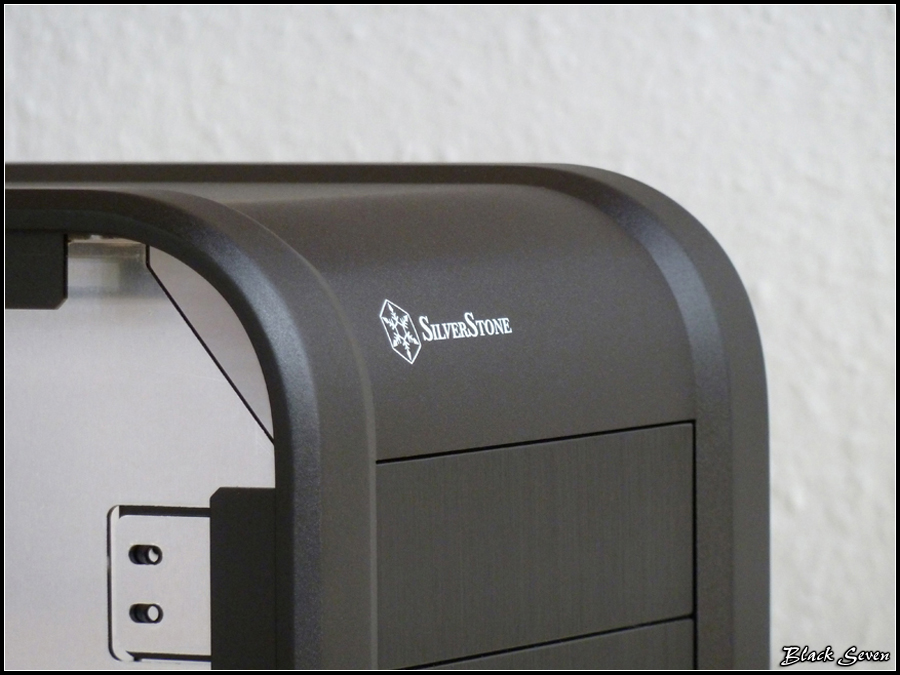

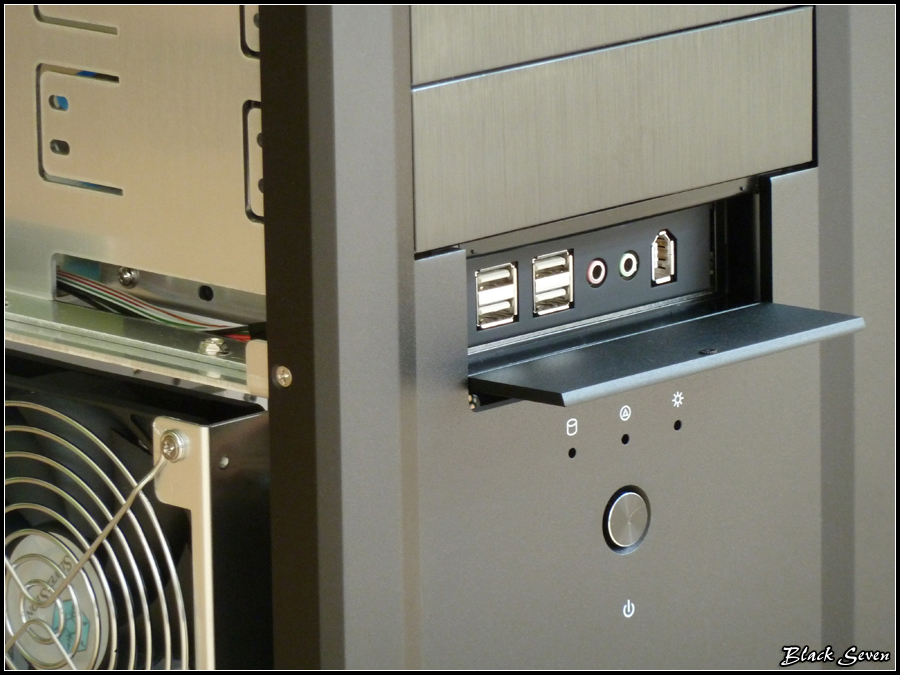

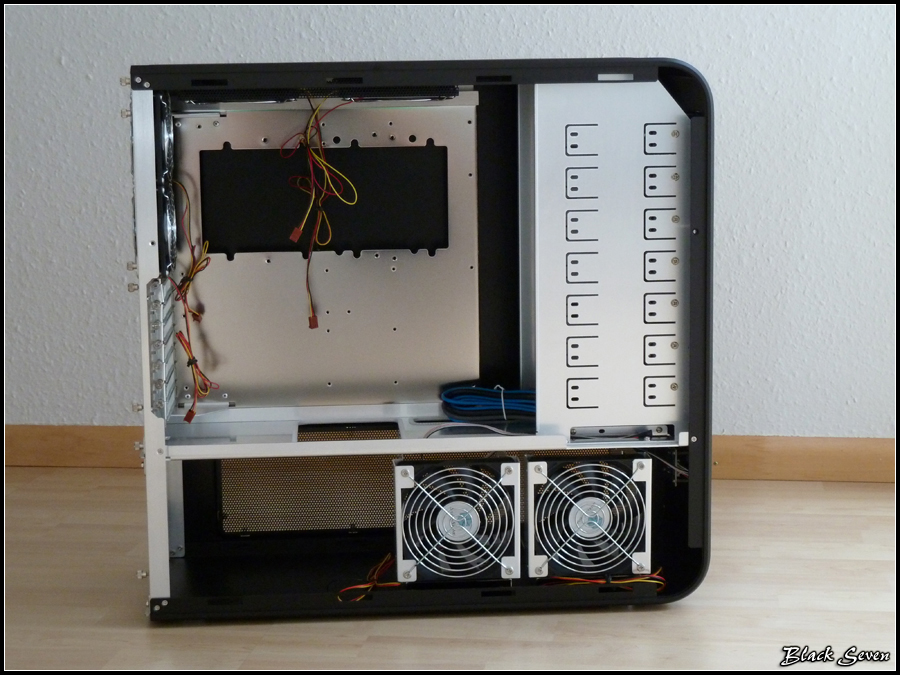

  • Das SilverStone TJ07 im Originalzustand
p1000001-jpg.470200


p1000002-jpg.470201


p1000003-jpg.470202


p1000004-jpg.470203


p1000005-jpg.470204



Anhänge

  • P1000001.jpg
    336,3 KB · Aufrufe: 19.496
  • P1000002.jpg
    393,7 KB · Aufrufe: 19.444
  • P1000003.jpg
    394,2 KB · Aufrufe: 19.653
  • P1000004.jpg
    404,5 KB · Aufrufe: 19.522
  • P1000005.jpg
    413,7 KB · Aufrufe: 19.625

Acid

PCGH-Community-Veteran(in)
AW: [Worklog] TJ07 - Black Seven

oO O :) Gerade aus Zufall gesehen! Super Freut mich!!! Habe aktuell leider wenig zeit, aber ich abonniere natürlich gleich mal und versuche mich regelmäßig zu melden :)


Acid

PCGH-Community-Veteran(in)
AW: [Worklog] TJ07 - Black Seven

Btw. wenn du noch BP Anschlüsse brauchst melde dich mal bei mir! Habe einiges über....


brunkenbold

Kabelverknoter(in)
AW: [Worklog] TJ07 - Black Seven

Thema abboniert ;) TJ07 ist immer gut, bin gespannt!
Den Header finde ich auch richtig schick...

P.S.: (Hast Du extra ein Modding-Zimmer leergeräumt?)

Zuletzt bearbeitet:

MatMade142

Software-Overclocker(in)
AW: [Worklog] TJ07 - Black Seven

Da bleib ich auch gleich mal dabei.:top: Da hast du dir ja ein Gehäuse rausgesucht mit einer großen Moddinggeschichte.:)

TE
Ben™

Ben™

Freizeitschrauber(in)
[Worklog] TJ07 - Black Seven - Die ersten Schritte

Danke euch, freut mich dass es gefällt.

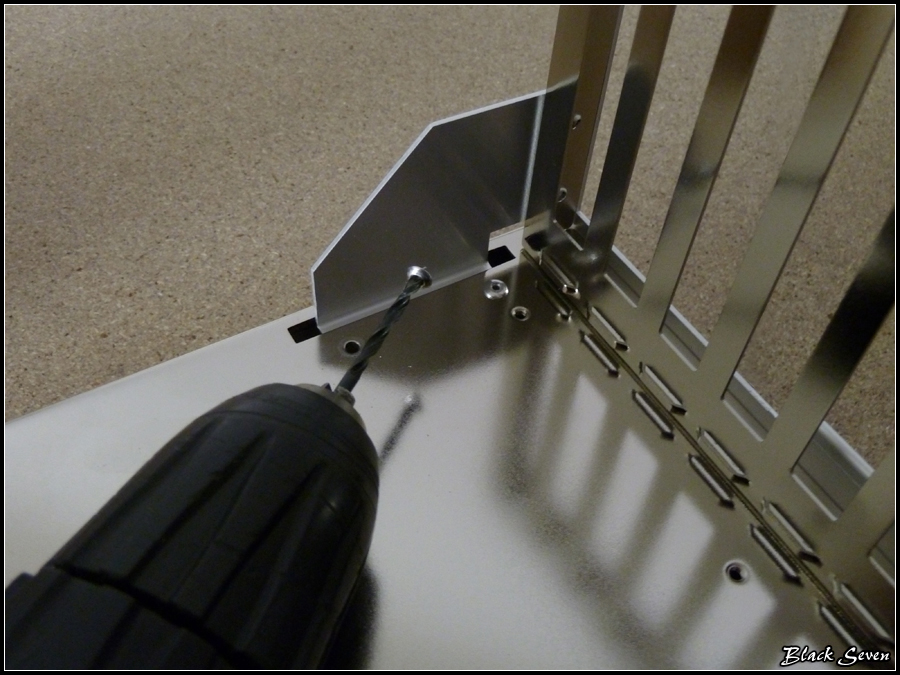

Heute ging es dann auch gleich weiter mit der Zerlegung vom Case.
Ich habe erstmal alles an Innenleben herausgeschraubt und anschließend den Mainboard-Tray entnietet.

Aber seht selbst...

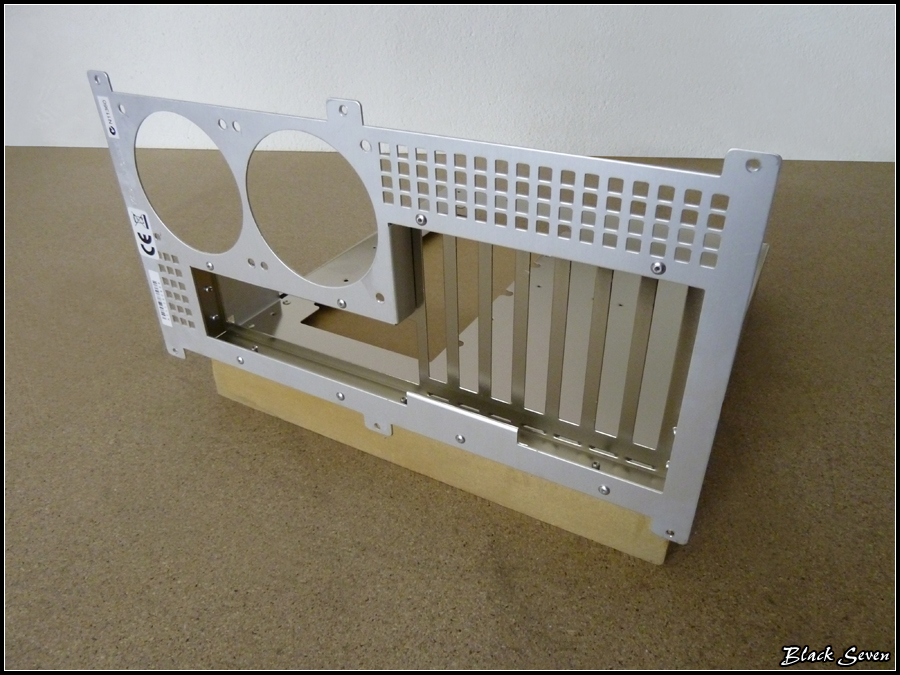

  • Tray-Backplate...
p1000006-jpg.470477


  • ...muss entnietet werden.
p1000007-jpg.470478

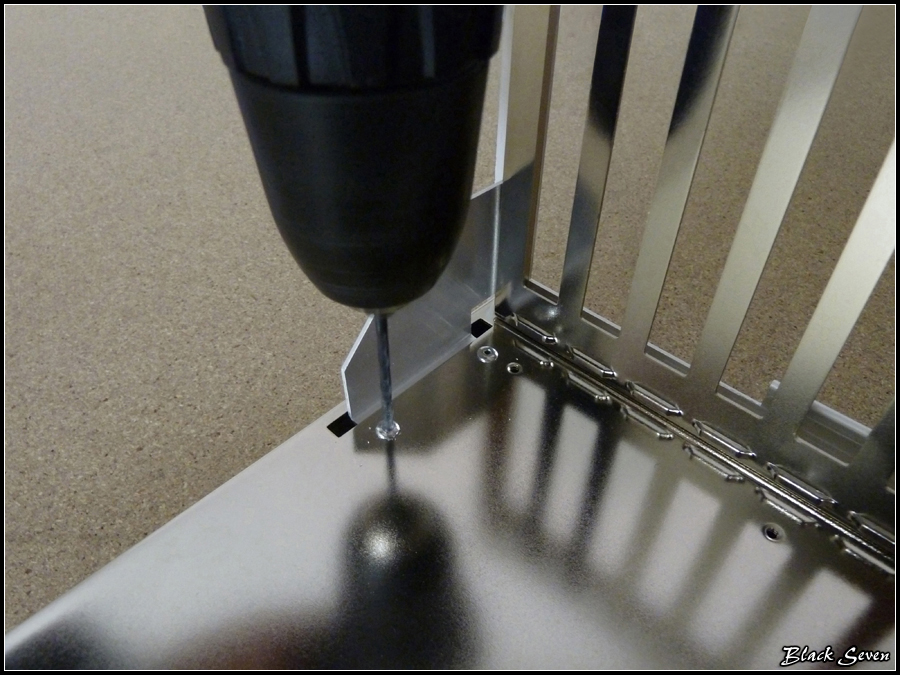

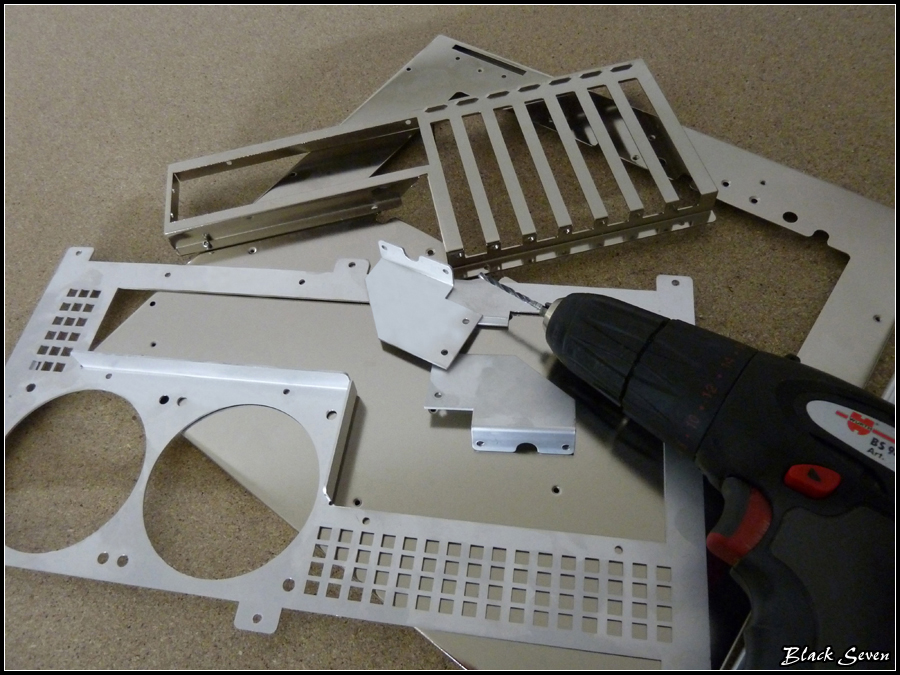

  • 3mm Bohrer ansetzen und in die Niete bohren.
p1000008-jpg.470479

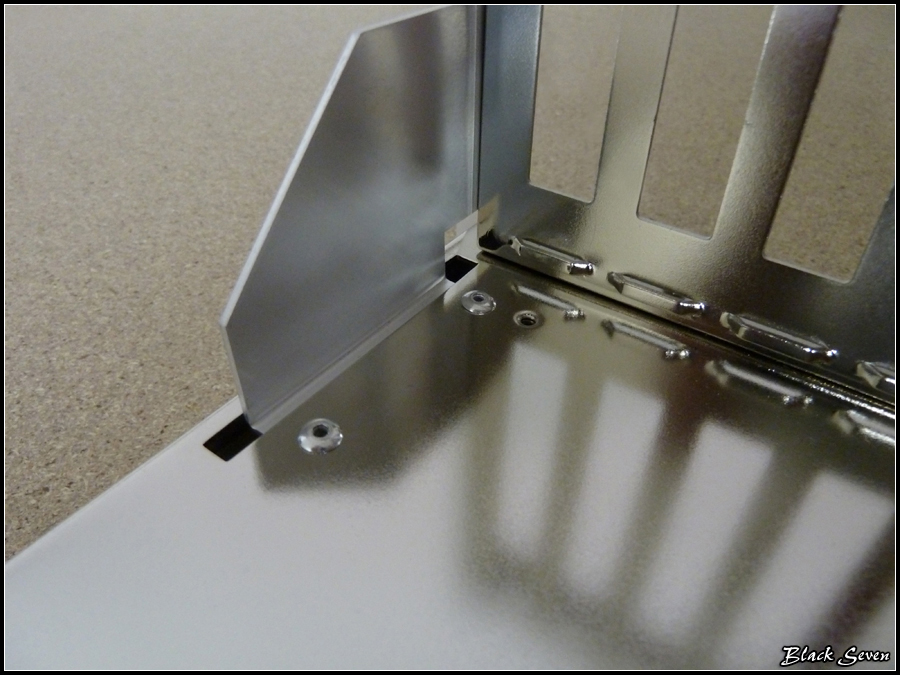

  • erste Niete erfolgreich entfernt.
p1000009-jpg.470480


  • kurze Zeit später waren es Einzelteile. Fertig fürs Erste.
p1000010-jpg.470481





Anhänge

  • P1000006.jpg
    428 KB · Aufrufe: 18.063
  • P1000007.jpg
    384,6 KB · Aufrufe: 17.996
  • P1000008.jpg
    430,5 KB · Aufrufe: 17.842
  • P1000009.jpg
    405 KB · Aufrufe: 17.882
  • P1000010.jpg
    444,7 KB · Aufrufe: 17.539

Der Stuhl

Freizeitschrauber(in)
AW: [Worklog] TJ07 - Black Seven - Die ersten Schritte

Da ist ja mal ordentlich Hardware :sabber:
Sollte erstmal für die nächsten Jahre aktuell sein :fresse:

Auch das Alu vom Case sieht sehr schick aus :daumen:

MfG

TE
Ben™

Ben™

Freizeitschrauber(in)
[Worklog] TJ07 - Black Seven - Bearbeitung des Mainboardtray

Heute geht es weiter mit der Bearbeitung des Mainboardtray.

Da SilverStone seit geraumer Zeit einen neuen Mainboardtray ausliefert und mir dieser gar nicht gefällt, habe ich die ursprüngliche Version besorgt.
Die alte Version ist meiner Meinung nach die cleanere und bessere Version.

Zur späteren Kabelverlegung habe ich eine Vektor-Datei mit den genauen Maßen und Ausschnitte angelegt.

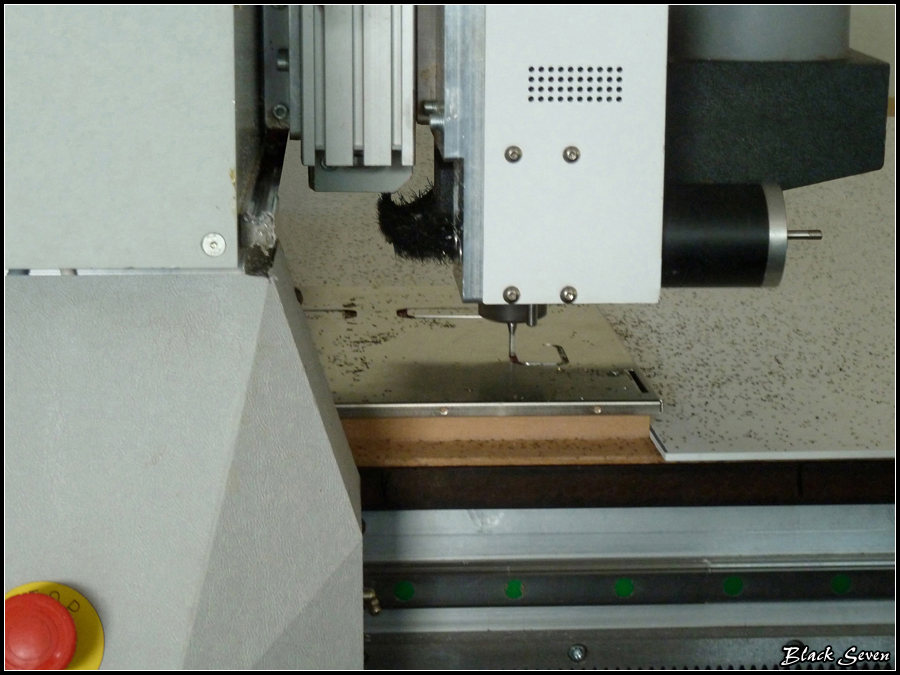

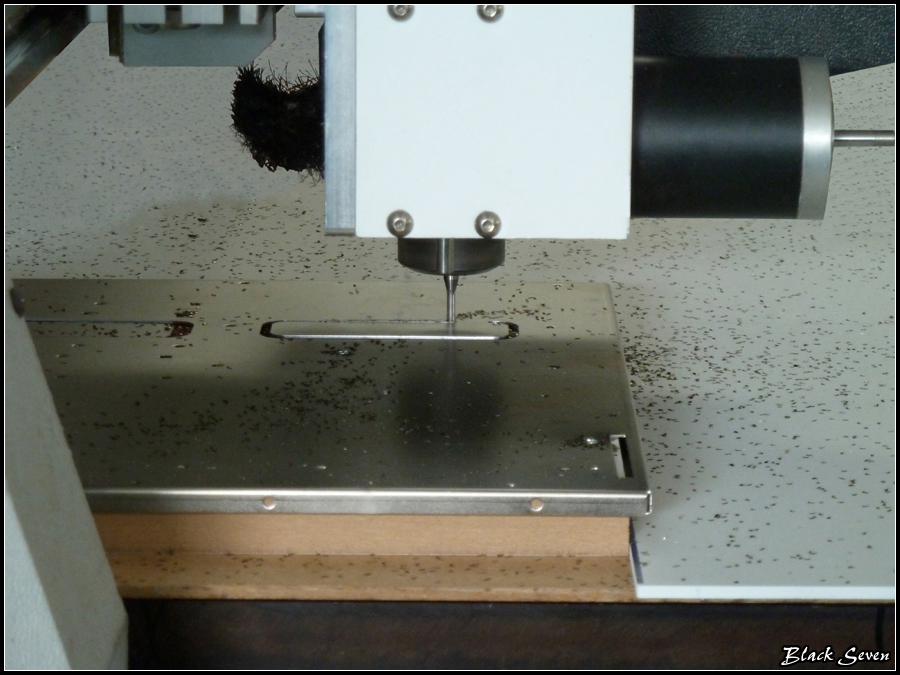

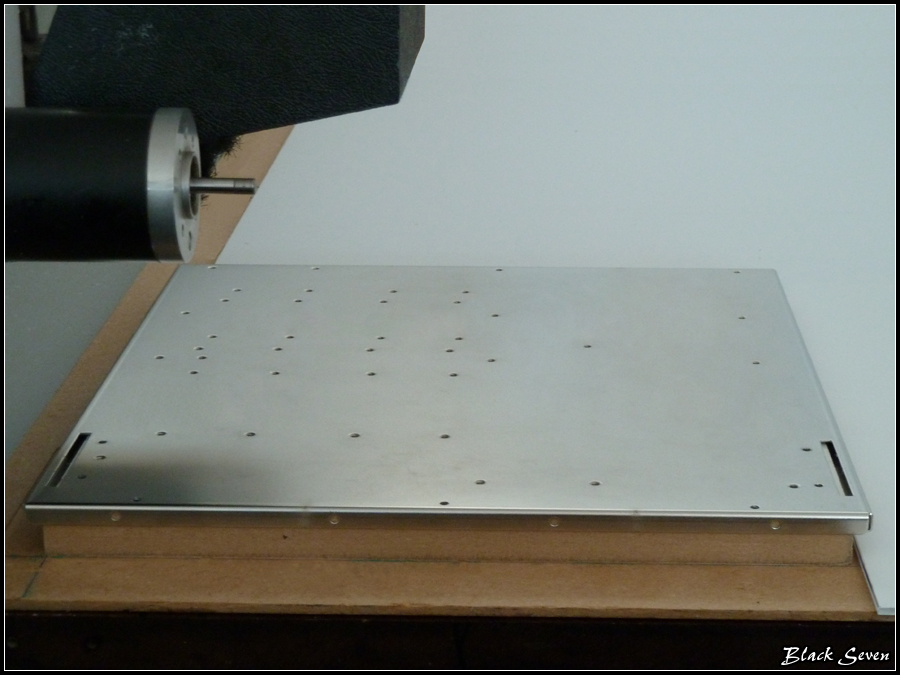

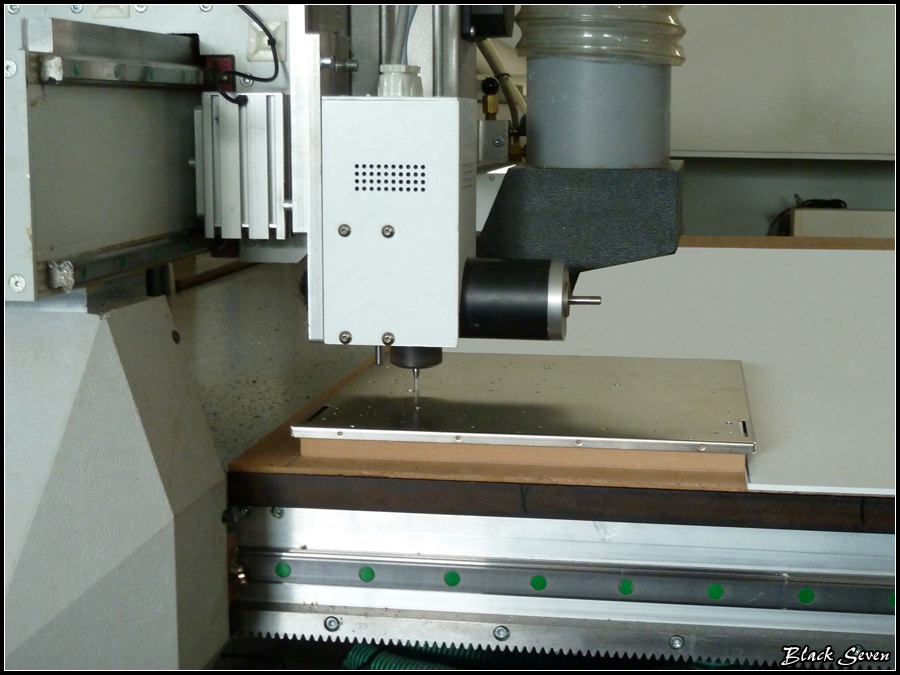

Der Mainboardtray wurde dann bei uns im Betrieb mit einer CNC-Fräse bearbeitet.
Das Ergebnis kann sich sehen lassen, wie ich finde. :)

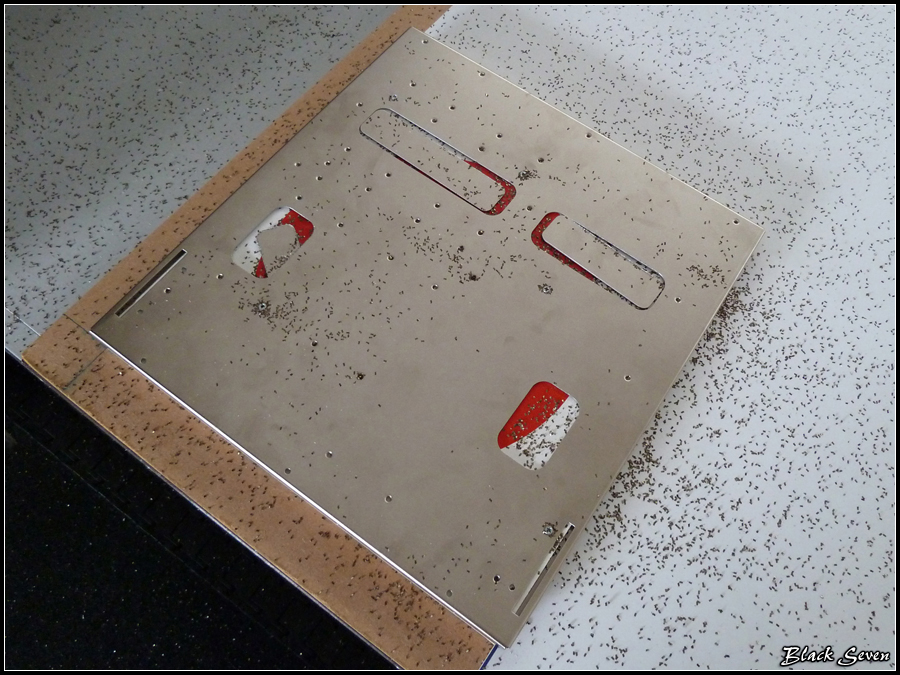

p1000011-jpg.470992


p1000012-jpg.470993


p1000013-jpg.470994


p1000014-jpg.470995


p1000015-jpg.470996



Anhänge

  • P1000011.jpg
    331,5 KB · Aufrufe: 4.469
  • P1000012.jpg
    401,1 KB · Aufrufe: 4.450
  • P1000013.jpg
    403,7 KB · Aufrufe: 4.439
  • P1000014.jpg
    404,5 KB · Aufrufe: 4.484
  • P1000015.jpg
    492,3 KB · Aufrufe: 4.465

A.O.Bolaji

PCGHX-HWbot-Member (m/w)
AW: [Worklog] TJ07 - Black Seven - Bearbeitung des Mainboardtray

Boah noch so einer Mit einer Schönen Maschien wir mit Dremel und feile und du mit so na tollen maschiene

Auf jeden fall ein abo

[x]ABO


Chris_Oi

Freizeitschrauber(in)
AW: [Worklog] TJ07 - Black Seven - Bearbeitung des Mainboardtray

Ahh, noch einer, der ne CNC auf Arbeit hat ;)
Sieht sehr gut aus:daumen:


brunkenbold

Kabelverknoter(in)
AW: [Worklog] TJ07 - Black Seven - Bearbeitung des Mainboardtray

Saubere Arbeit - ich will auch so 'ne Fräse (allein wegen späterer Plexiglas-Randfräsungen!)
Kannst Du bitte mal die "neue" Version neben die alte halten, damit man den Unterschied der beiden Mainboardtray-Versionen sieht?

Gruß Brunke

TE
Ben™

Ben™

Freizeitschrauber(in)
AW: [Worklog] TJ07 - Black Seven - Bearbeitung des Mainboardtray

Danke! Es ist natürlich toll mit so einer Maschine arbeiten zu können.
Aber jedoch wird man nie um Dremel, Feile & co. herumkommen. ;)

Ich werde mich nun an den Einbau des Taster heranwagen. Dann gibt es wohl heute Abend oder morgen im Laufe des Tages nochmal ein Update.

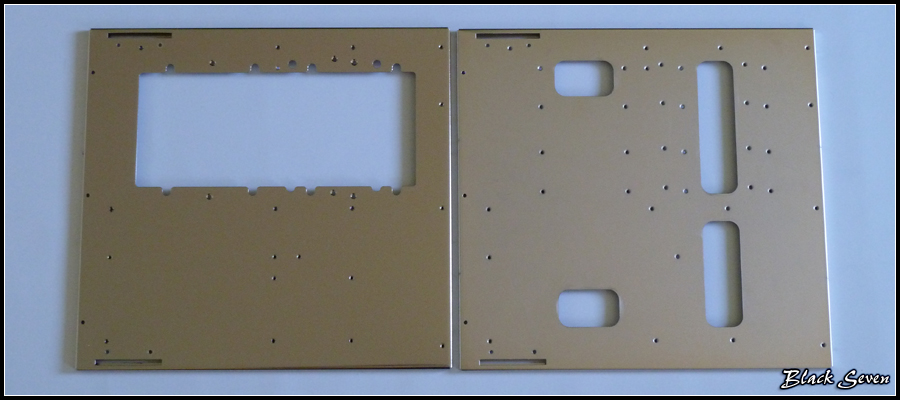

Auf Wunsch noch den Vergleich der neuen & alten Version des Mainboardtray.

mainboardtrays-jpg.471259



Anhänge

  • Mainboardtrays.jpg
    220,3 KB · Aufrufe: 4.349
Zuletzt bearbeitet:

Cleriker

PCGH-Community-Veteran(in)
AW: [Worklog] TJ07 - Black Seven - Bearbeitung des Mainboardtray

Danke für deine Nachricht, sehr cool von dir! Sieht ja schon echt cool aus.

Schönes Gehäuse hast du dir da ausgesucht, auch wenns eigentlich schon ein Klassiker ist. Bin wirklich gespannt, was du daraus machst!

TE
Ben™

Ben™

Freizeitschrauber(in)
[Worklog] TJ07 - Black Seven - Taster eingebaut

Gestern kam ich nicht mehr zum Einbau des Taster.

Dafür habe ich mich heute gleich an den Einbau des Taster herangewagt.

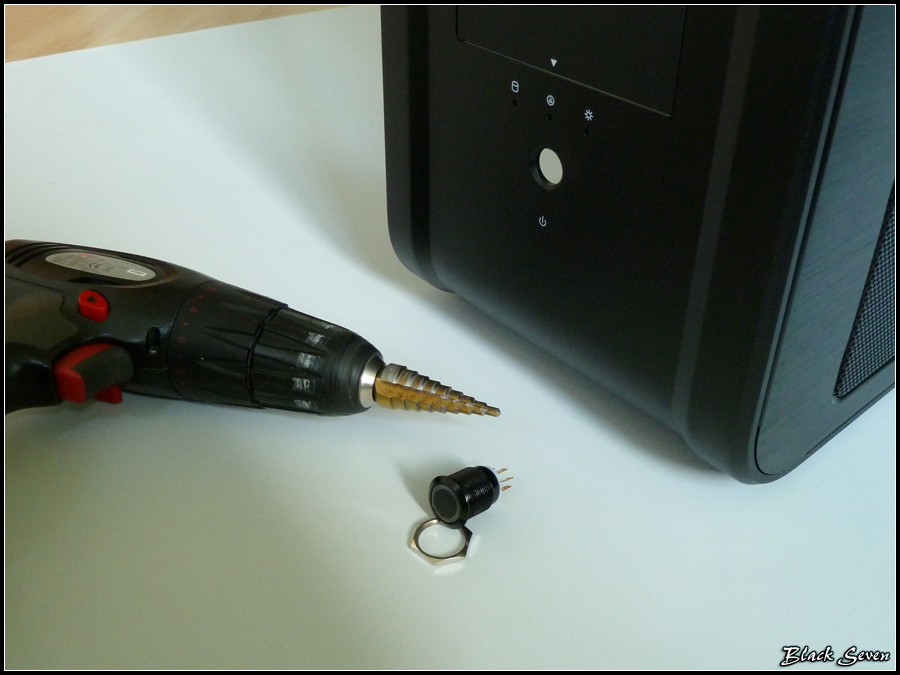

Dazu war ein 20mm Stufenbohrer, ein ruhiges Händchen und ein wenig Geduld nötig.

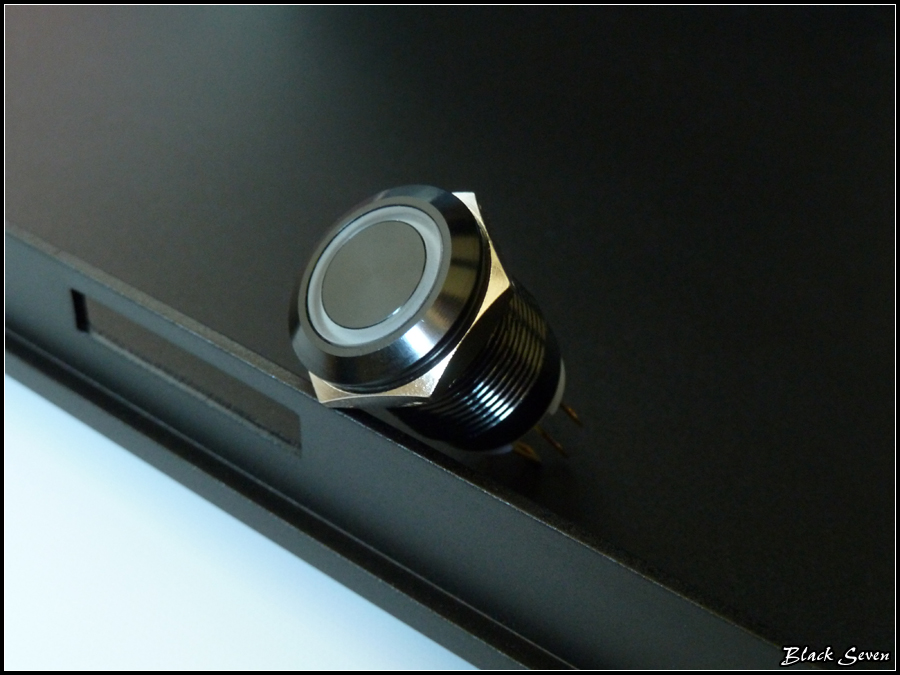

  • 19mm Taster...
p1000016-jpg.471517


  • ...zum Einbau vorbereitet.
p1000017-jpg.471518

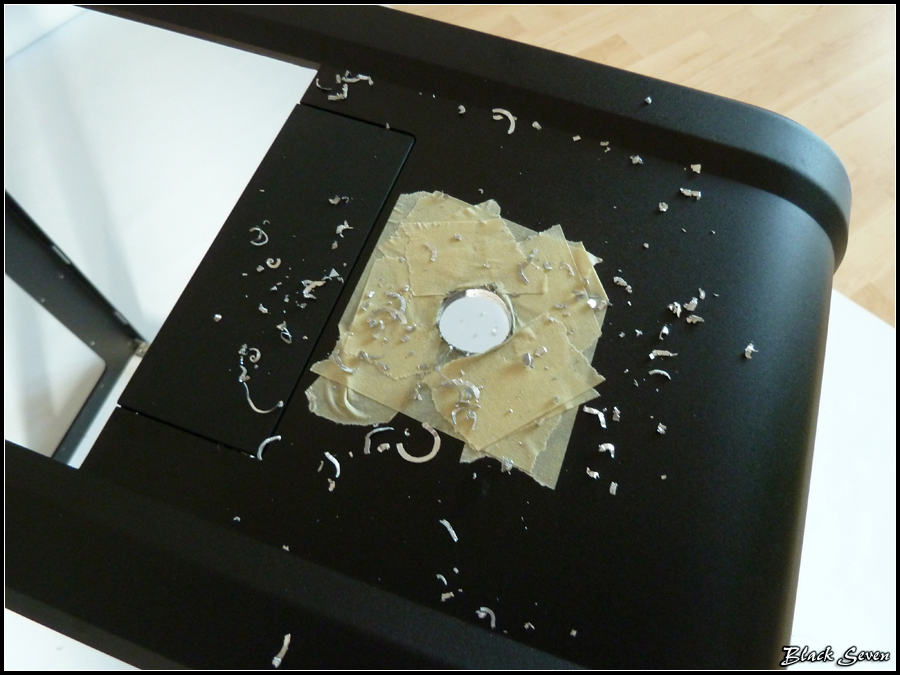

  • hässliche Spänen nach der Bohrung.
p1000018-jpg.471519

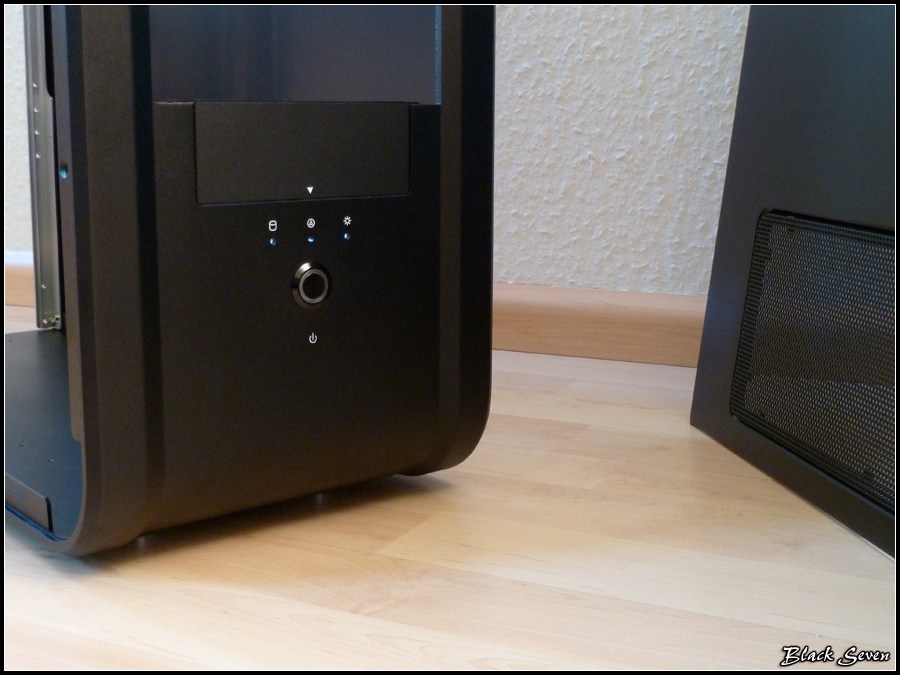

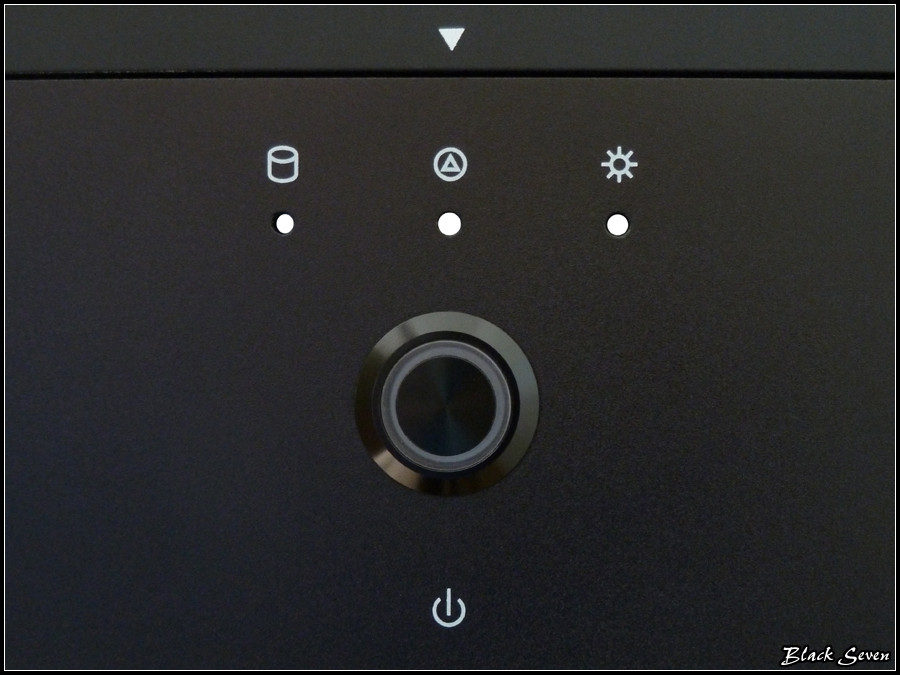

  • Taster eingesetzt...
p1000019-jpg.471521


  • ...passt wunderbar.
p1000020-jpg.471528



Anhänge

  • P1000016.jpg
    340,3 KB · Aufrufe: 4.284
  • P1000017.jpg
    345 KB · Aufrufe: 4.300
  • P1000018.jpg
    383,5 KB · Aufrufe: 4.274
  • P1000019.jpg
    376,4 KB · Aufrufe: 4.282
  • P1000020.jpg
    378,6 KB · Aufrufe: 4.300

Stormtrooper 955

Freizeitschrauber(in)
AW: [Worklog] TJ07 - Black Seven - Taster eingebaut

Die Taster sind einfach immer wieder :daumen: zum anschauen. (beleuchtet natürlich noch besser)

Natürlich ein Abo, weil du ein TJ07 hast. (mein Lieblings Gehäuse :ugly:)


wheeler

BIOS-Overclocker(in)
AW: [Worklog] TJ07 - Black Seven - Taster eingebaut

ja muss man sagen,sehr gute arbeit bist jetzt,hast aber auch die bohrtechnischen möglichkeiten:daumen:


solari

Komplett-PC-Käufer(in)
AW: [Worklog] TJ07 - Black Seven - Taster eingebaut

Klasse Projekt, ich bleib dabei :daumen:

PS: Stufenbohrer? Sowas sehe ich heute zum ersten Mal :ugly:


Cleriker

PCGH-Community-Veteran(in)
AW: [Worklog] TJ07 - Black Seven - Taster eingebaut

Wenn du keinen Stufenbohrer kennst, dann kennst du wohl auch keinen Sacklochbohrer?!

PS.: Ist nicht, wonach es sich anhört!:ugly:


DerKuchen

Kabelverknoter(in)
AW: [Worklog] TJ07 - Black Seven - Taster eingebaut

Bei der Hardware und der bis jetzt perfekten Umsetzung kann ich na nur noch sagen:
[x] Abo und viel glück noch:daumen::daumen:

mfg Kuchen

TE
Ben™

Ben™

Freizeitschrauber(in)
[Worklog] TJ07 - Black Seven - Canon EOS 600D

Danke für eure positiven Rückmeldungen!
Nach einer kleinen Funkstille geht es dann auch wieder weiter...


Als erstes kann ich jedoch verkündigen das ich nun stolzer Besitzer einer Canon EOS 600D bin.
Es ist meine Erste DSLR und ich werde sicherlich eine kleine Weile brauchen um sie optimal einsetzen zu können. :schief:

canon-eos-600d-jpg.473329



Ich werde heute noch den Radiator spülen so dass er morgen einbaubereit ist. Dann wird es sicherlich auch die ersten Bilder mit der DSLR geben. :ugly:


Anhänge

  • Canon Eos 600D.jpg
    Canon Eos 600D.jpg
    481 KB · Aufrufe: 5.050

PowerWaffel

Komplett-PC-Aufrüster(in)
AW: [Worklog] TJ07 - Black Seven - Canon EOS 600D

schöne kamera habe leider nicht so viel erfahrung mit kameras und fotos machen
wenn ich mal wieder mehr zeit habe werde ich mich auch mal mehr informieren fotografieren macht echt spaß
und was du mit deinem TJ07 gefällt mir richtig gut :daumen:
weiter so:)


PSP-Hacker

BIOS-Overclocker(in)
AW: [Worklog] TJ07 - Black Seven - Canon EOS 600D

Sehr schön was du da machst! Gefällt mir echt gut!

Werde es auf jeden Fall weiter verfolgen!

Gruß


oggy67

Schraubenverwechsler(in)
AW: [Worklog] TJ07 - Black Seven - Canon EOS 600D

Saubere Arbeit... hier bleib ich mal dabei... :daumen:

[X] Abo

P.S. feine Kamera!


Midsna

PC-Selbstbauer(in)
AW: [Worklog] TJ07 - Black Seven - Canon EOS 600D

Das klingt interessant und sieht bis jetzt doch recht gut aus da bleib ich auch gleich mal hängen (x) Abo


Patrick Star

Freizeitschrauber(in)
AW: [Worklog] TJ07 - Black Seven - Canon EOS 600D

Gefällt mir gut das SilverStone! Super arbeit bis jetzt :daumen:

Ich bleibe dabei, mal sehen was du so schönes machst...

TE
Ben™

Ben™

Freizeitschrauber(in)
[Worklog] TJ07 - Black Seven - Radiator eingebaut

Freut mich, dass es so gut ankommt. Gibt mir natürlich auch Motivation um weiterzumachen! (Was ich auch getan habe) :)
Wie gestern schon bereits angekündigt habe ich heute den Radiator eingebaut.

Dazu wurde nur ein Bohrer, ein Gewindeschneider, Schrauben und na klar...
...die Radiatorhalterung benötigt.
Ich bin mit dem Einbau seeeehr zufrieden und habe dies mit der Canon EOS 600D natürlich festgehalten.
Meine ersten Bilder mit der DSLR! :D



  • Radiatorhalterung mit M4-Schrauben fixiert.
img_0001-jpg.473728


  • Radiator einbaufertig zusammenmontiert...
img_0002-jpg.473730


  • ...und auf der Endposition mit M4-Schrauben festgeschraubt.
img_0003-jpg.473731


  • hält bombenfest...
img_0004-jpg.473732


  • ...perfekter Abstand! :D
img_0005-jpg.473733



Ich werde jetzt gleich die Midplate wieder einbauen um ein paar Abmessungen vorzunehmen. Wenn alle Maße bekannt sind werd ich wieder eine Vektordatei anlegen. :fresse:


Anhänge

  • IMG_0001.jpg
    372,8 KB · Aufrufe: 3.662
  • IMG_0002.jpg
    386,6 KB · Aufrufe: 3.630
  • IMG_0003.jpg
    375,1 KB · Aufrufe: 3.544
  • IMG_0004.jpg
    365,7 KB · Aufrufe: 3.500
  • IMG_0005.jpg
    332,2 KB · Aufrufe: 3.590
Zuletzt bearbeitet:

BENNQ

Software-Overclocker(in)
AW: [Worklog] TJ07 - Black Seven - Radiator eingebaut

Sieht wirklich herrlich aus :daumen:

Und die Qualität der Bilder überzeugt mich auch :D


MatMade142

Software-Overclocker(in)
AW: [Worklog] TJ07 - Black Seven - Radiator eingebaut

Sieht echt klasse aus, mach weiter so. Die Bilder sind auch gut geworden.:top:


PowerWaffel

Komplett-PC-Aufrüster(in)
AW: [Worklog] TJ07 - Black Seven - Radiator eingebaut

sieht super aus und die bilder sind auch was geworden:daumen:
eine frage: ist es aufwending jedem bild einen Rahmen zu geben und black seven raufzuschreiben und welches programm nimmste?

Oben Unten
