Das Erdgeschoss

Abend Leute,

als ich Samstags nach dem Mittagessen top motiviert mit viel Zeit in die Werkstatt ging,
ahnte ich noch nicht was gleich passieren würde..

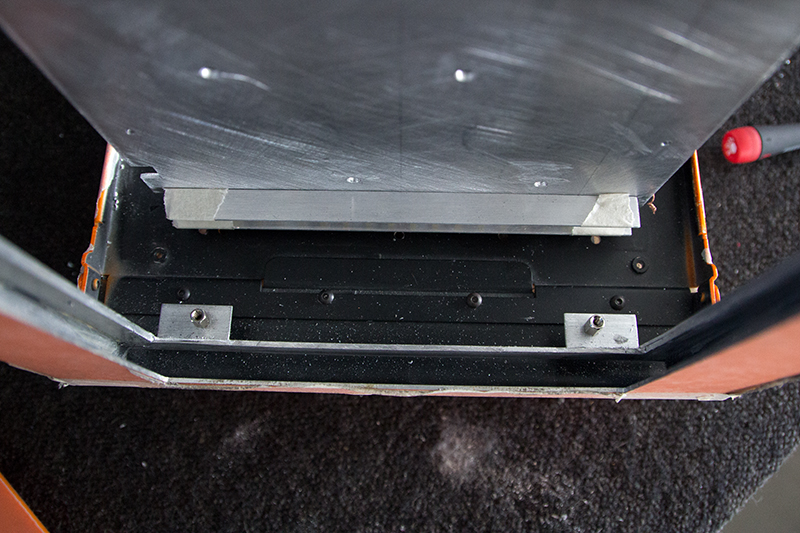

Als erstes setzte ich meine Verkleidung (mit dem Lian-Li schriftzug) ein und wollte gucken ob alle
befestigungen für das Blech funktionierten. nach den ersten paar Schrauben bemerkte ich es.

irgendwie hatte der L-Winkel (die Verkleidung) keine 90° mehr..
hmm. ok, da muss ich nachbessern, die Schraubenlöcher passten nämlich nur mit gewalt.
also baute ich wieder aus und versuchte vorsichtig mit Druck die Verkleidung zu korrigieren... PING, PENG und PUNG.
HÄ-- Was war das..? Natürlich, die verklebten Winkel der Beleuchtung waren unter spannung und wurden wort wörtlich abgesprengt..

Shit, das darf doch nicht wahr sein...
Also alles noch ein mal!!!

Von hier an war das Wochenende eine reines Disatster.. nichts passte, keine Geduld, viele Fehler... ich hätte besser gar nicht angefangen!

Nichts desto trotz, ohne euch jetzt voll zu labern was alles passiert ist - sieht man ein Fortschritt und das Wochenziel ist nahezu erreicht..
Aber nach fast 10 Stunden Arbeit und kaum sichtbarem ist das nicht annähernd befriedigend..

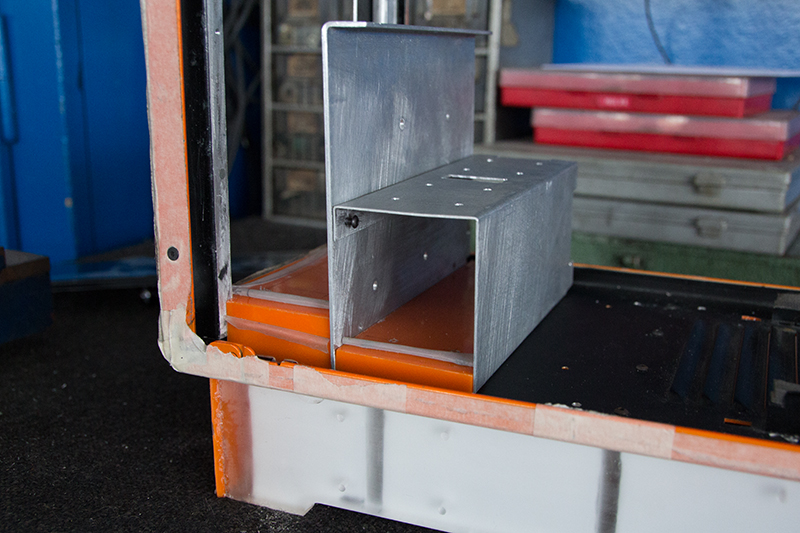

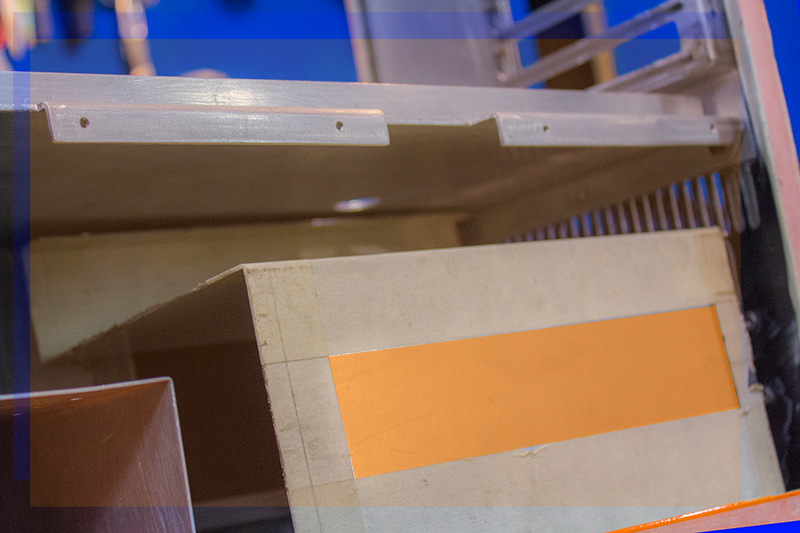

wie bereits vorhergesagt, ist nun die komplette Abkantung weg und die neuen Winkel wurden 5mm unterhalb verklebt.

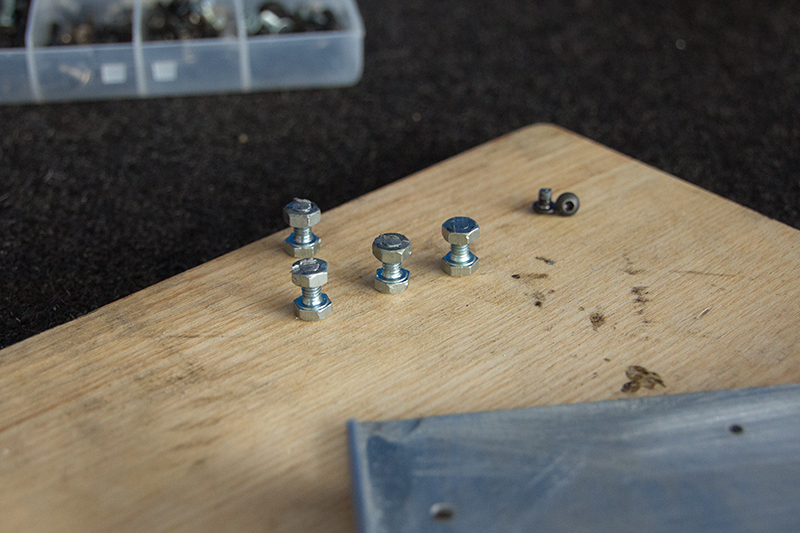

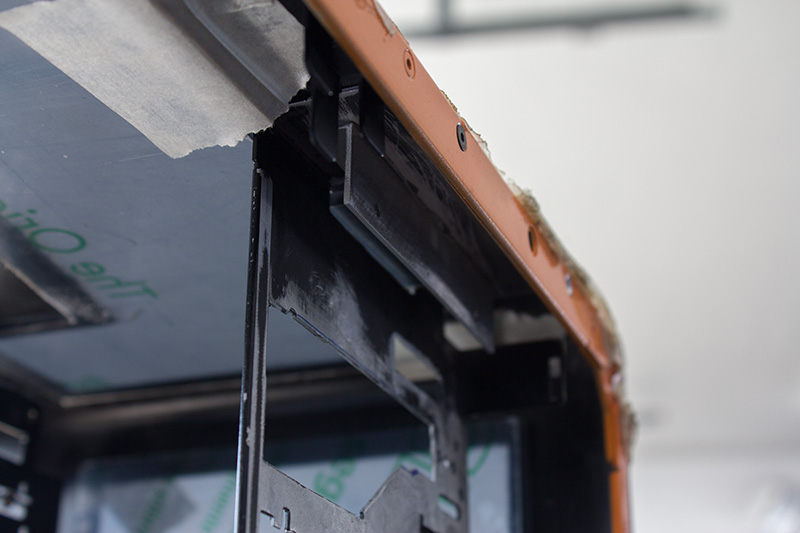

Gewinde eingeschnitten und Abstandhalter aufgeschraubt.

Jetzt ist auch dieses Beleuchtungsdetail verbessert und soweit nun hoffentlich auch fertig.

Die Schrauben welche die Pumpe fixieren wurden nun auch endlich gekürzt.

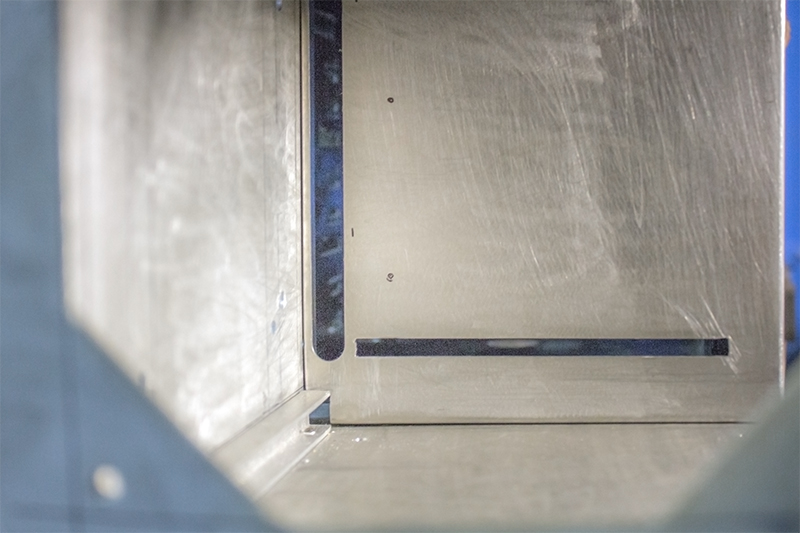

Ausserdem habe ich Stunden damit verbracht die platinenhalterung zu befestigen.
Beschissener hätte ich die verschraubungen nicht anordnen können, wieder musst egedremmelt und gefeilt werden..

ich werde euch morgen anhand neuer Bilder zeigen was ich meine, ich hatte keine lust noch alles zu fotografieren..

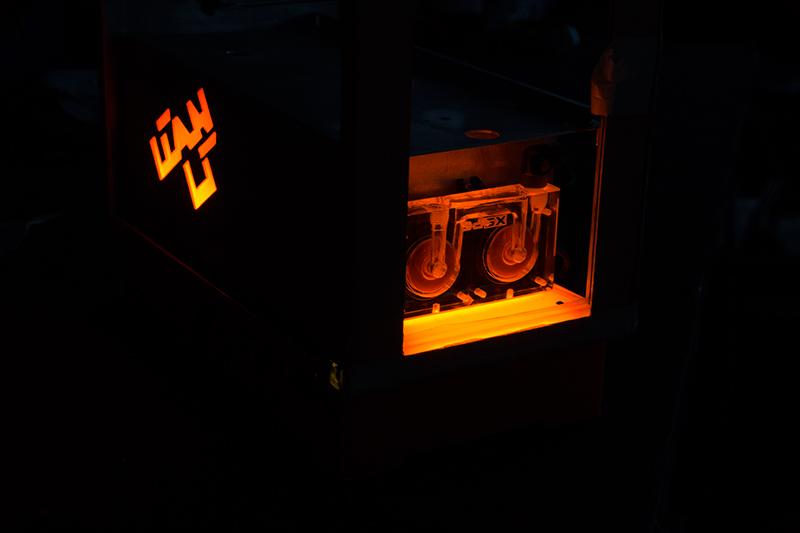

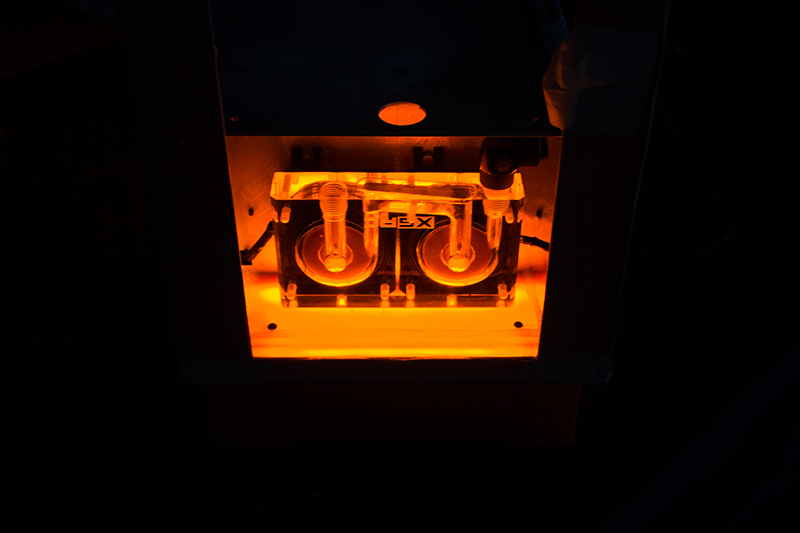

eins kann ich euch aber noch zeigen: was mich dann für das wochenende belohnte,,

Gute Nacht und guten Wochenstart allerseits



[reisball]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Dir bleibt aber auch nichts erspart...
Wie ich finde hat sich die Arbeit wirklich gelohnt, die Beleuchtung ist der Hammer .
Ich frage mich die ganze Zeit, wie der Schriftzuug aussehen würde, wenn du dem "A" noch ein kleines Dreieck verpassen würdest.



[HardTimesforBob]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Sieht großartig aus.



[Florian97450]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Sehr nice. Da steckt richtig Arbeit drin.



[Erik Cartman]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Ich werd demnächst mal beantragen, dass das Wort Perfektion zu Affli geändert wird

MfG



[nobbi77]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Aufgrund der Qualität dieses Mods hier habe ich mein aktuelles Projekt lieber in der Rumpelkammer veröffentlicht



[FeuerToifel]

AW: The Orange Lian-Li Thing (Der Finale Akt)

*schnauf* einmal komplett durchs tagebuch gewandert... langer weg
geiler scheiss!



[IIC13]

AW: The Orange Lian-Li Thing (Der Finale Akt)

VOOOOL geiles Teil ;D



[Erik Cartman]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Gratz zum erneuten Maineintrag
Einfach nur verdient.



[Yassen]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Auch von mir gratz zur Main !!!
Meinen Respakt so perfekt sein zu wollen und manches mehrmals zu machen.
Hier : http://extreme.pcgameshardware.de/tagebuecher/262648-casecon-white-mdf-stahl-case-3.html ist übrigens die zweite antwort richtig, die du gegeben hast.
Meinen Glückwunsch



[aznsteil]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Gz zur Main! Hast du dir echt verdient



[affli]

AW: The Orange Lian-Li Thing (Der Finale Akt)

DANKE!!!
Herzlichen Dank für einen weiteren Maineintrag!!!
Immer wieder gibt es neue Motivation und Kraft weiterzumachen..
Danke PCGH, Danke Forum !!!

@reisball
Nein, tut es leider nicht.. Aber ohne Fails, kein Lerneffekt, ich sehs immer Positiv.
Bezüglich dem "A": Danke für die Anregung werd ich aussprobieren.. !

@Erik
Danke.. Aber wer ist schon je perfekt..
So viele Leute, die so viele tolle Sachen machen..

@nobbi77
.. lass mir nur die finger vom knopf..!

@Yassen
Dankesehr! Es braucht wirklich sehr viel Geduld und Ausdauer..
Freut mich zu hören, dass ich richtig getippt habe.

@HardTimesforBob & Florian97450 & FeuerToifel & IIC13 & aznsteil
Danke Leute!


--------------- > topic

Nach dem ich genau 7 Tage lang keine Minute am Projekt arbeitete, gings heut Abend wieder frisch Motiviert weiter.
Nun ja, wohl zu Motiviert... Ich hab doch tatsächlich spontan wieder ein neues Stück Blech gefertigt... wie soll es so nur jemals enden..

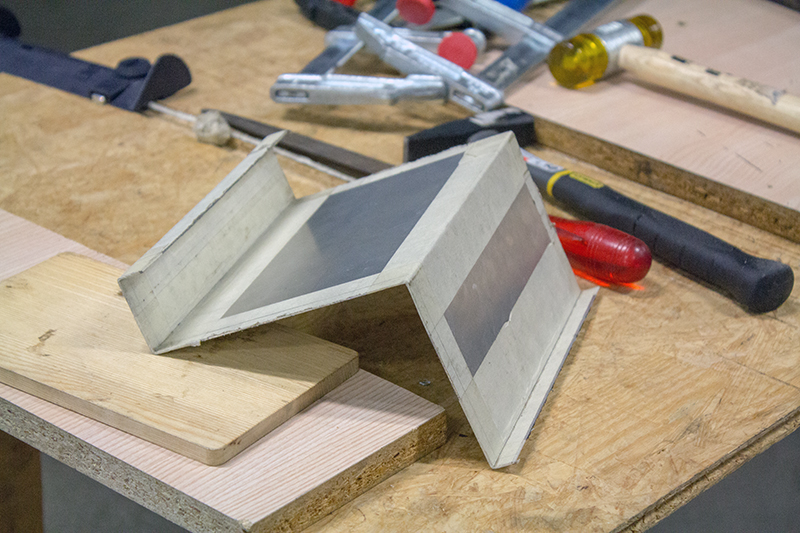

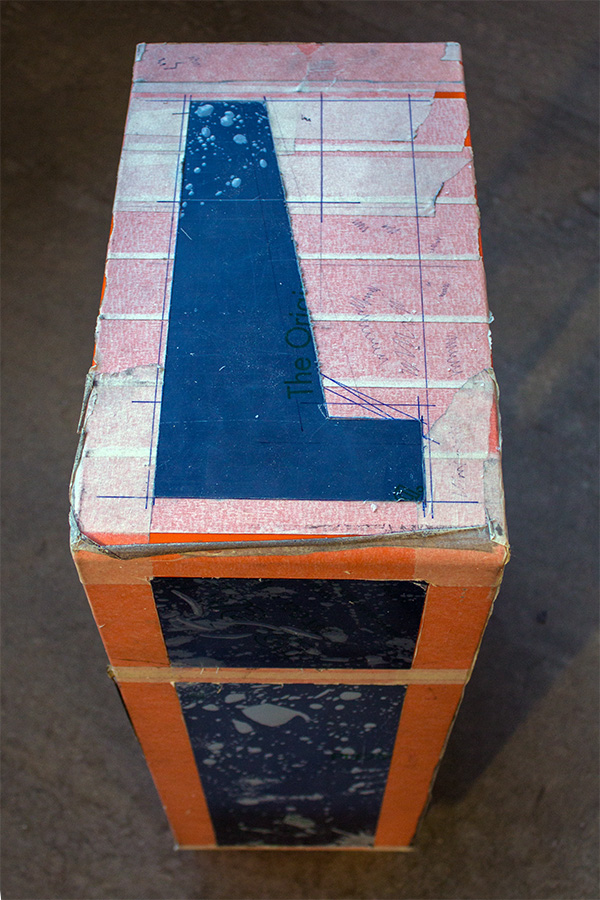

Nach dem Planerischen, Blech anzeichnen und zuschneiden gings an das Kanten.

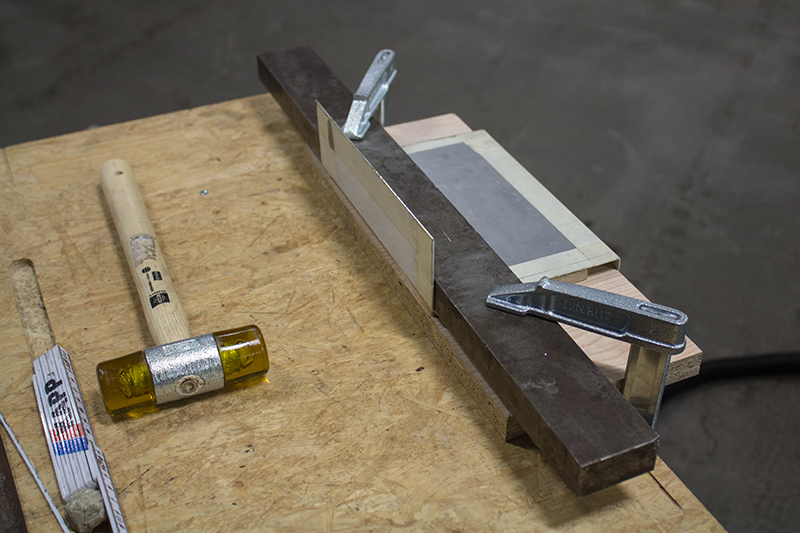

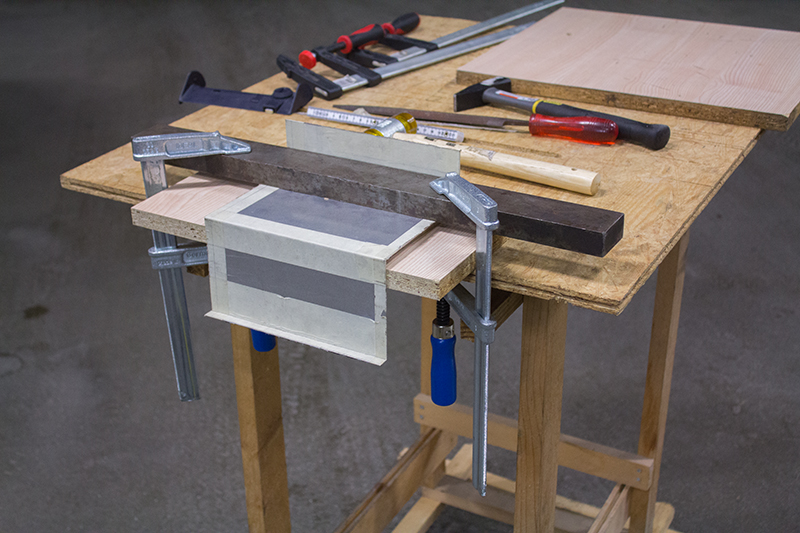

Mit ganz einfachen Methoden erreicht man sehr gute Ergebnisse.
Zumindest so lange keine schwierigere sachen anfallen.

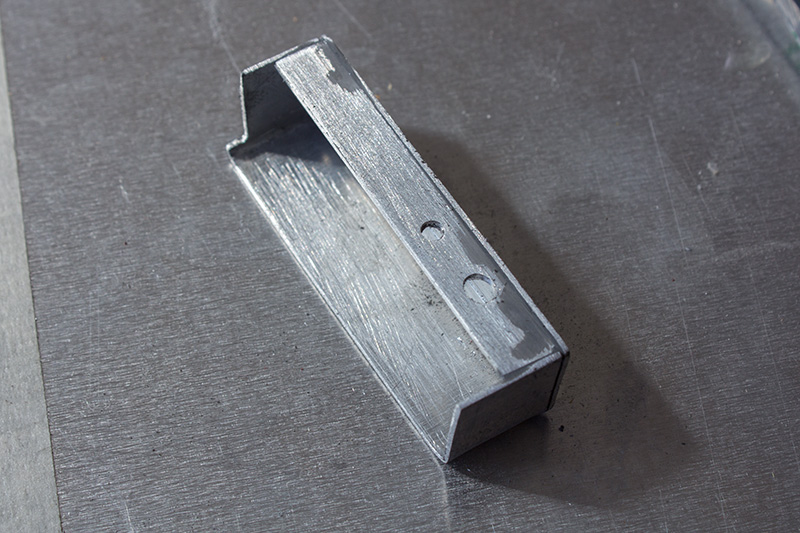

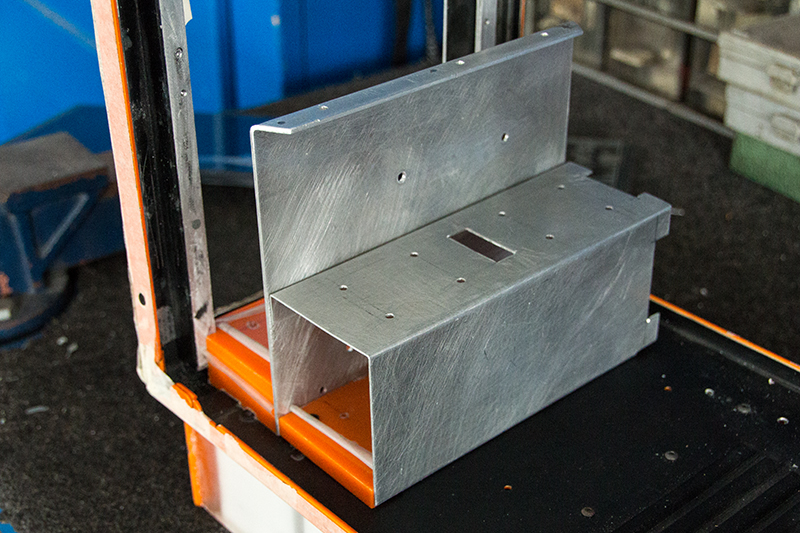

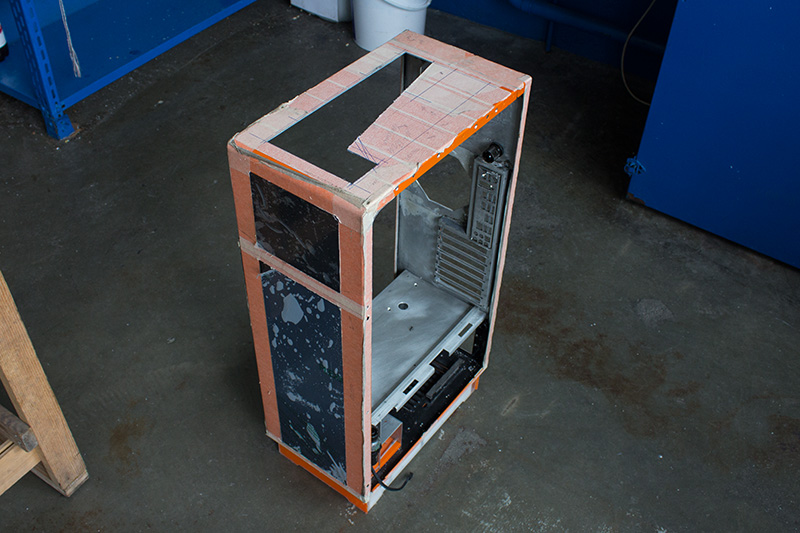

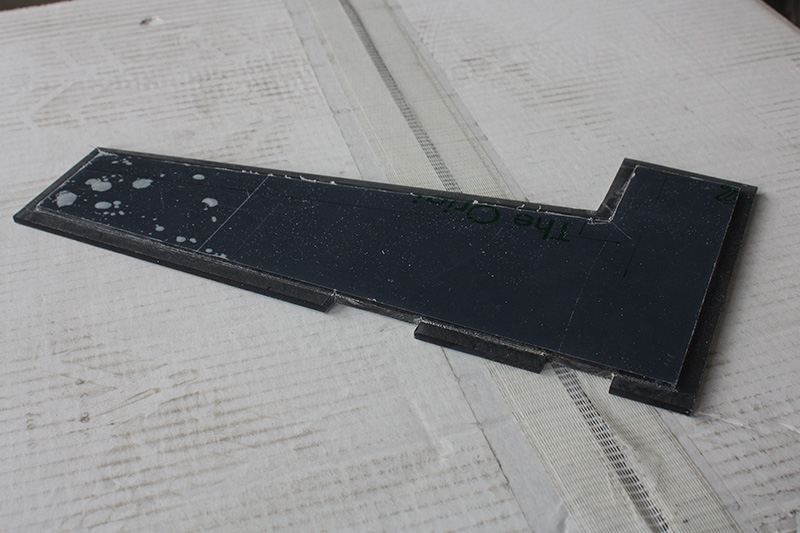

So sieht das "fertige" Stück jetzt aus. Wo hin das soll?

Weiter gehts leider frühstens Samstag´s -->



[Erik Cartman]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Hm was könnts sein
Wenns am Heck unten sitzt...und seh ich richtig dass es schon lackiert ist? Außerdem mit Durchgang von nem Wasserschlauch?
Kommt da nicht das Netzteil rein?



[affli]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Der Rohbau nimmt bald ein ENDE!

Abend Leute,

Montags dieser Woche stand ich wirklich unglaublich nahe davor aufzugeben..
Zum grossen Glück habe ich aber ein weiteres mal gekämpft und Stunden danach sah die Welt wieder besser aus.

Angespannt war ich sowieso schon, da ich im Zeitprogramm wieder um Wochen zurück liege.

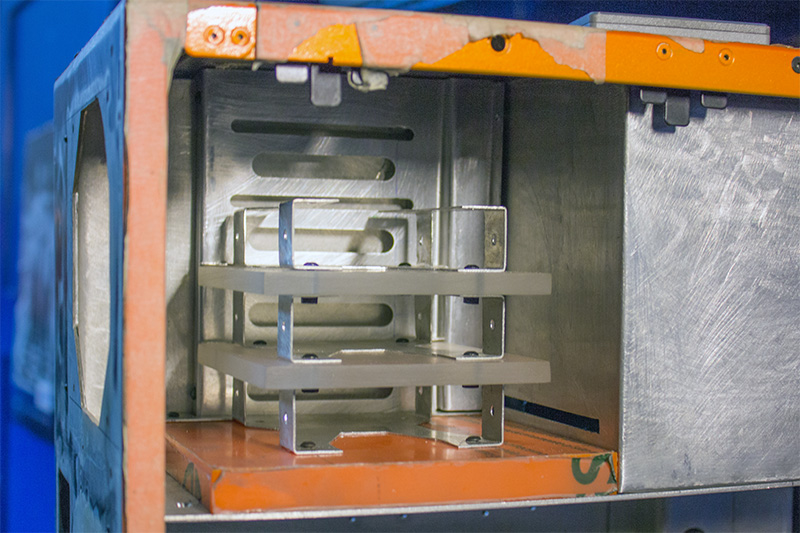

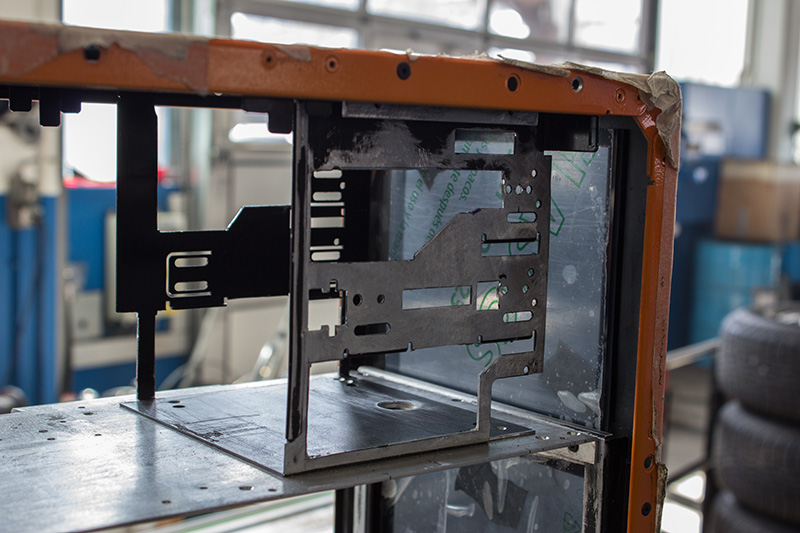

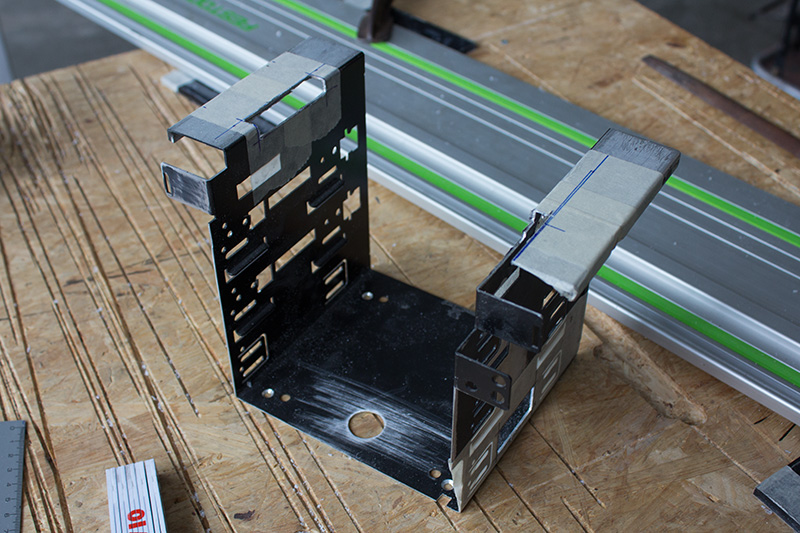

Um etwas genauer zu werden; die SSD-Halterung bzw. die vielen Details rund um die Lichter, Kabelführung, und die Bleche davon waren Nerventötend...
In dieser obersten linken Ecke des Gehäuses, treffen zu viele Details, zu viel Handarbeit mit kleinen Abweichungen gleichzeitig aufeinander..

NIE wieder werde ich ohne bessere Abkantbank, Tischkreissäge und CNC so eine beschissen komplizierte und Aufwändige Lösung für eine SSD-Mount Planen!!!

Trotz allem wie gesagt habe ich gekämpft und es ist geschafft, die SSD Mount inkl Kabelführung und Befestigung zu beenden.

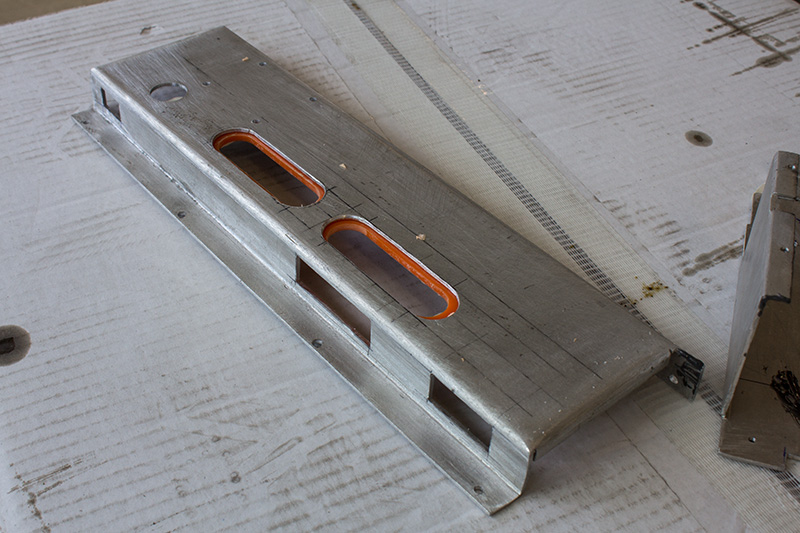

Schwieriger als ich Dachte mit der OF Alu zu fräsen.... und @Made jetzt weiss ich von wo das Problem kommt.. (Eintauchen)

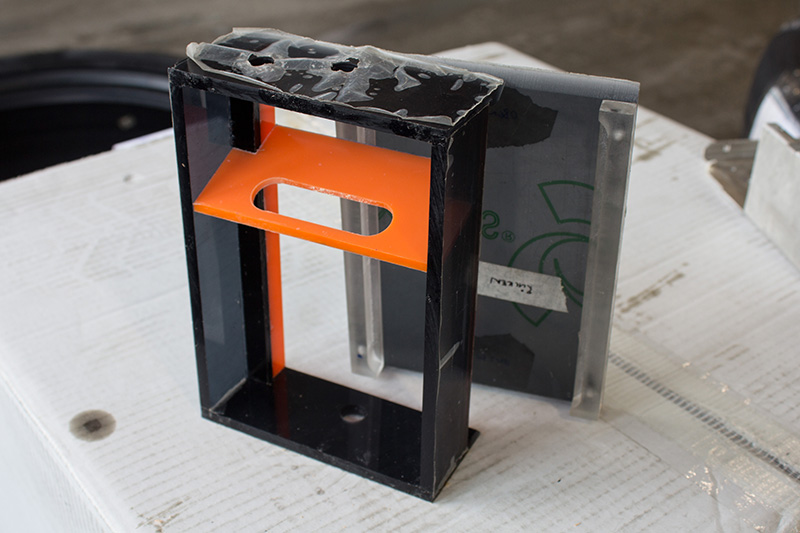

Einmal die alte Version die leider nicht funktionierte.. und einmal die Neugemachte.

--- Wohlverstanden, eine Kabelführung nach Hinten durch war nicht möglich.. ---

In den letzen 5 Tagen ist etliches geschehen, ich habe jeden Tag mindestens 4 Stunden daran gearbeitet..
Morgen werde ich euch ein richtig leckeres Update presentieren, so viel ist klar..

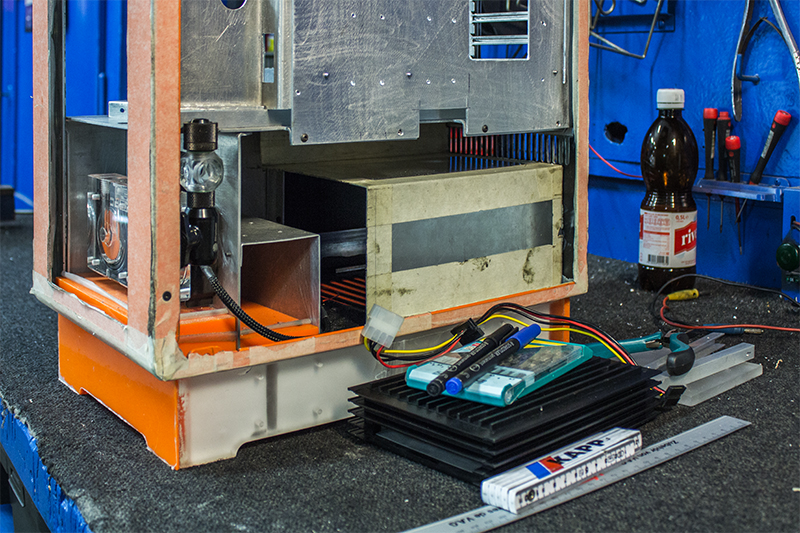

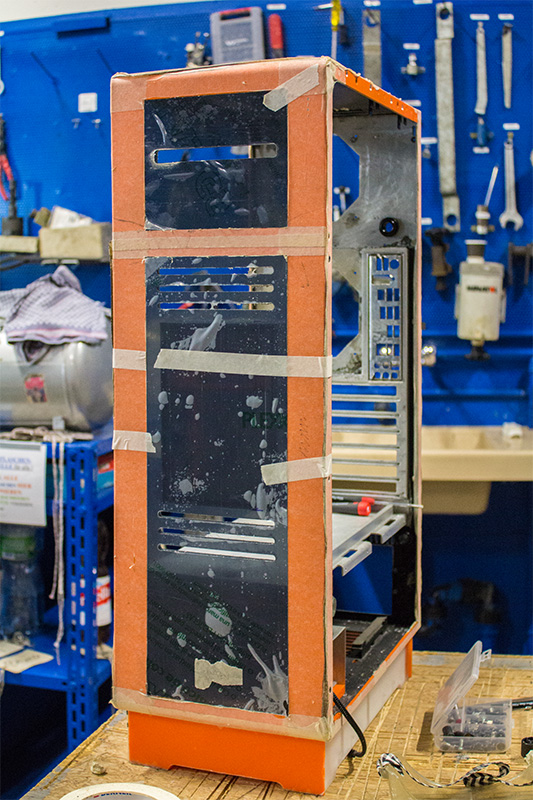

Übrigens Erik C, hier für dich ein aktueller stand des EG´s.

Das Blech ist wie du siehst nicht Lackiert, hab nur ein wenig in PS gespielt.
Ausserdem stellt es eine überflüssige Verkeidung des NT´s von HINTEN dar, welche aber später dazu dient verschiedene 3-Pin Platinen zu fixieren.

-------

Ach und fast, hätte ichs vergessen..

Eins ist jetzt ganz Sicher..! In zwei Wochen wird Lackiert!
Egal was passiert, sonst nimmt es nie ein End und ICH dreh durch..

Rhino 5 / Maxwell 2.7 / RT: 7:12H

Bis Morgen!



[MatMade142]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Sieht sehr schick aus. Muss sicher Stunden in anspruch genommen haben das zu fräsen, zumal du es ja mehr oder weniger freih Hand gemacht hast.

Wie ich sehe hast du das gleiche Problem wie ich.

@Made jetzt weiss ich von wo das Problem kommt.. (Eintauchen)

Bitte lass mich nicht dumm sterben.



[affli]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Moin Leute,

das versprochene Update muss leider noch bis Morgen auf sich warten lassen.

Heute habe ich aber noch mal deutlich was geschafft..
Ein Teaser zum morgigen Update, will ich euch aber bevor ich Ausgehe dennoch zeigen..

Mehr dazu, wie auch deine Antwort Made gibts baldmöglichst..

wünsche einen angenehmen Abend



[cargo]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Wie doll ich mich immer freue wenn ich dein Tagebuch wieder oben in der Liste ist.

NIE wieder werde ich ohne bessere Abkantbank, Tischkreissäge und CNC so eine beschissen komplizierte und Aufwändige Lösung für eine SSD-Mount Planen!!!

Trotz allem wie gesagt habe ich gekämpft und es ist geschafft, die SSD Mount inkl Kabelführung und Befestigung zu beenden.

Hätte nicht gedacht dass das mit der OF so schwer ist. Aber man unterschätzt ja so einiges.
Muss aber sagen, dass das echt top geworden ist, besonders die Abkantungen.
Welche Blechstärke benutzt du eigentlich ?


Ich freu mich auf morgen. Du kannst dir sicher sein dass bei jedem deiner Updates mit staunenden Augen dabei bin.
Lass dich nicht unterkriegen, die Arbeit lohnt sich.

LG
cargo



[affli]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Die Zeit Läuft... Noch 7 Tage bis zum Lack.

Leute, zugegeben ich find keine Zeit für mein versprochenes Update..
Nicht das Update selbst.. aber das Knipsen der Bilder geht meist vergessen.
Ich hab die letzten beiden Tage wie auch morgen 8 - 10 Stunden daran gearbeitet.
Hab viel nachgeholt, und ich bin optimistisch das ich ab nächster Woche anfangen kann zu Lacken.

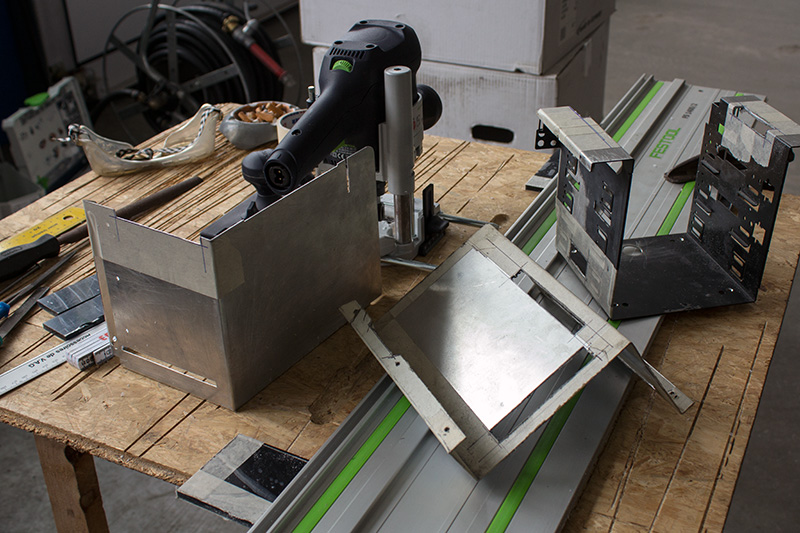

Leider muss ich an dieser stelle ein wirrwar von Bilder zeigen...

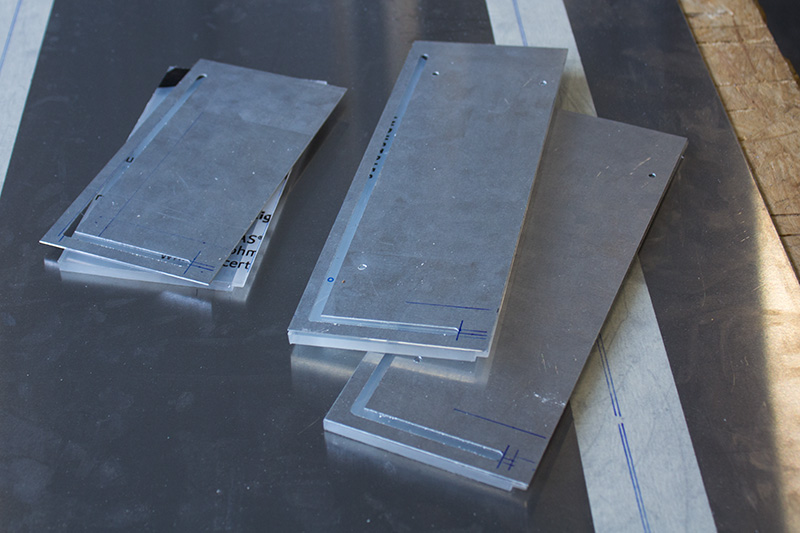

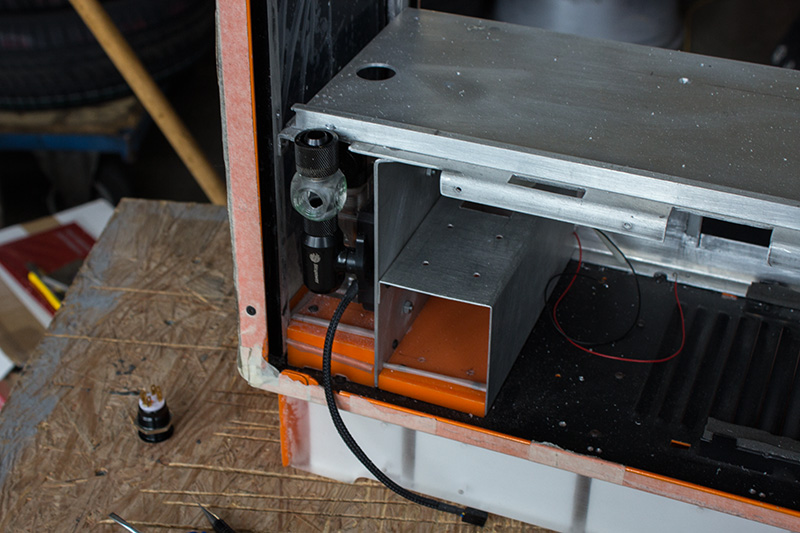

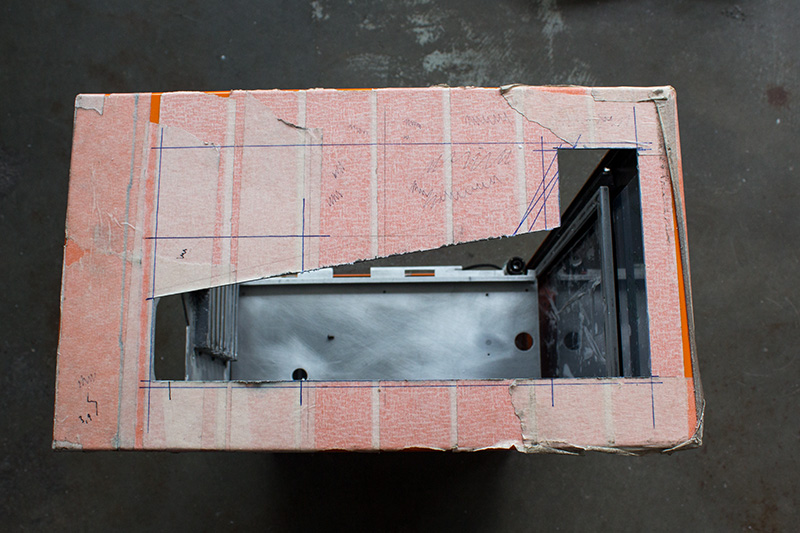

doch besser dass, als gar nichts. Ein zusammengewürfel der letzten Tage. Viel fehlt noch..

@cargo
Herzlichen Dank für deine netten worte.
Ich arbeite mit 0,8 & 1,0 & 1,5 & 2,0mm Blechen.

Gute Nacht, ich werd schlafen wie ein Stein..





Mehr folgt wenn immer möglich..



[MatMade142]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Toll, du hast ja einiges geschafft.
Nur ohne Text hab ich bei einigen Teilen Fragezeichen auf der Stirn.



[affli]

AW: The Orange Lian-Li Thing (Der Finale Akt)

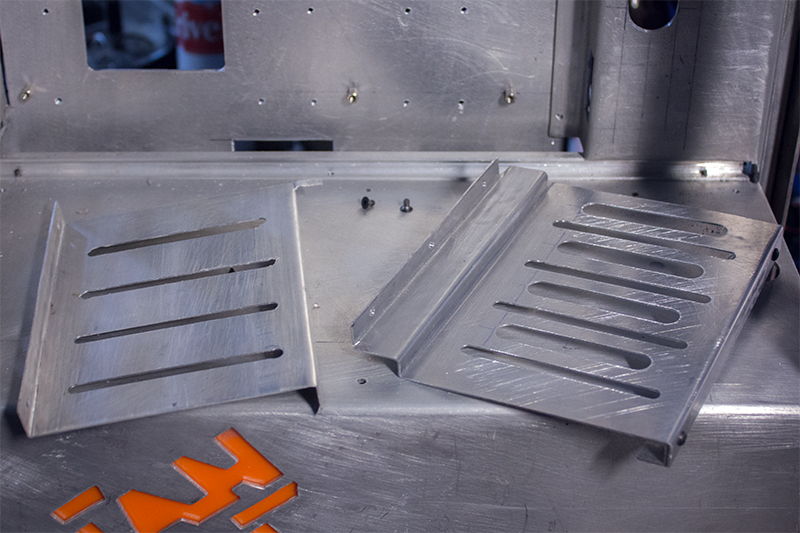

Karten und Radi Abdeckungen

Noch zwei Tage Rohbau, ab Montag gehts dann los mit Lackiervorbereitungen.
Die letzen paar Tage habe ich hauptsächlich genutzt um die letzten Pendenzen abzubauen.


Als erstes die gut gelungenen Rückenpanzerungen der Grakas und der Soundkarte..

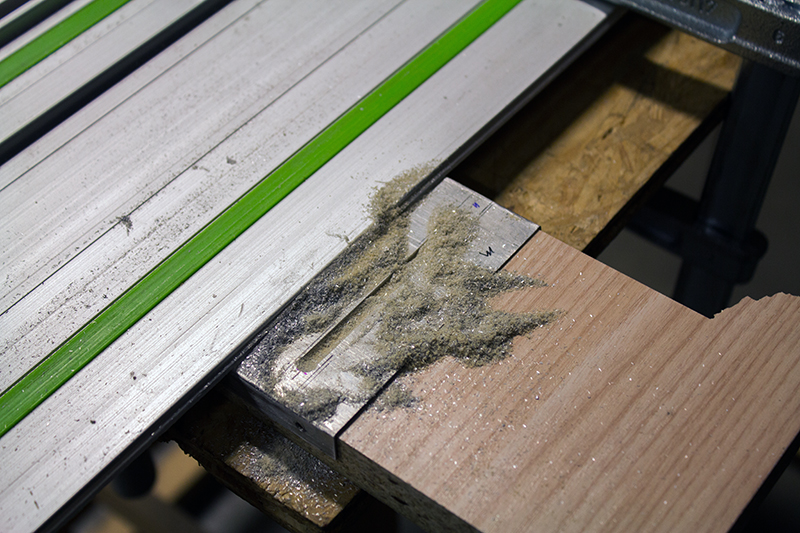

An der Rückseite habe ich ein Falz eingefräst um platz für 3mm Leds zu schaffen.

---

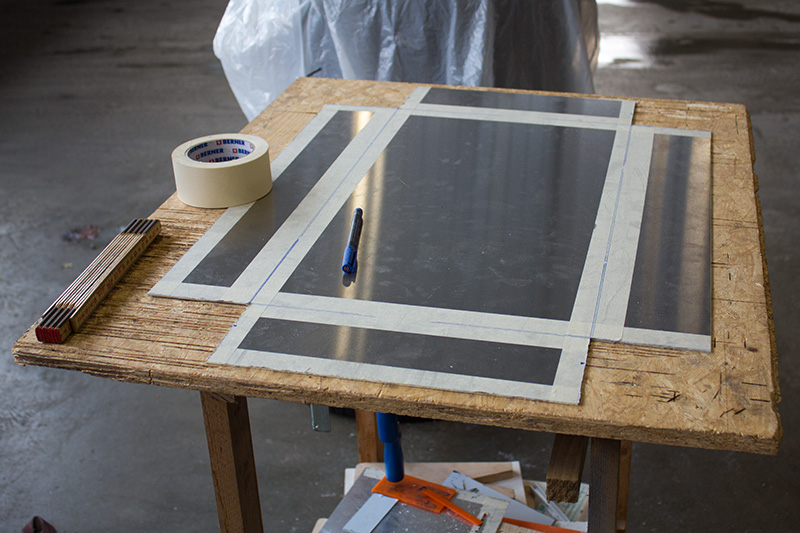

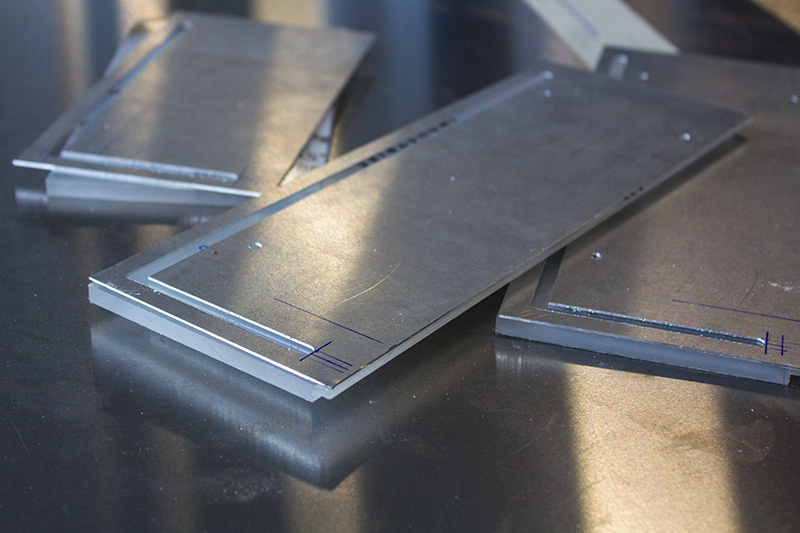

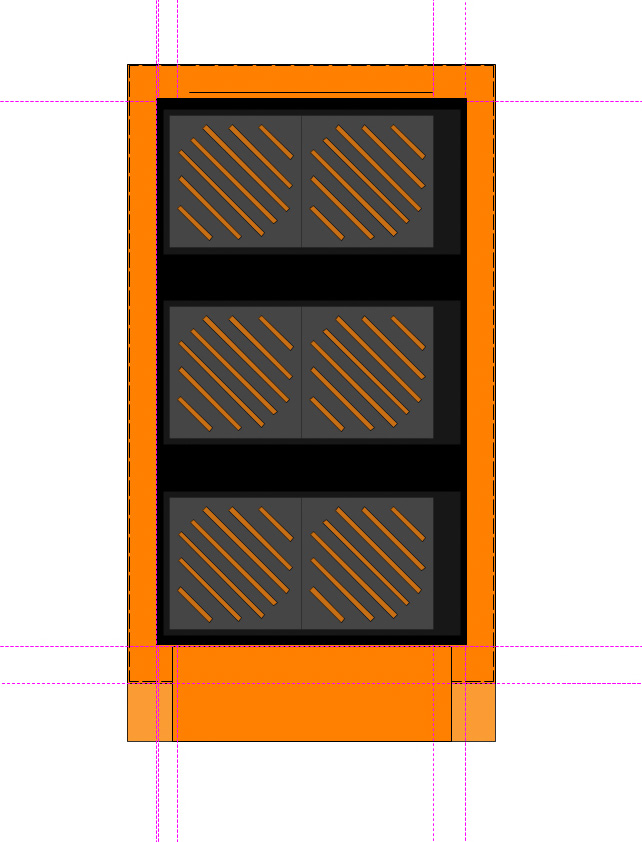

Nach einem guten Stück Planung, einkauf des 1,5mm dicken Alublech, auf grösse Zuschneiden und alle ecken für die kantung entfernen:

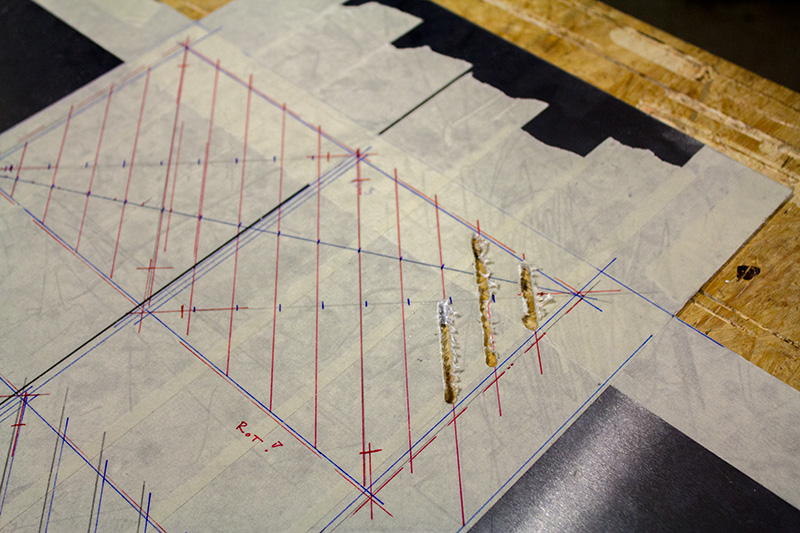

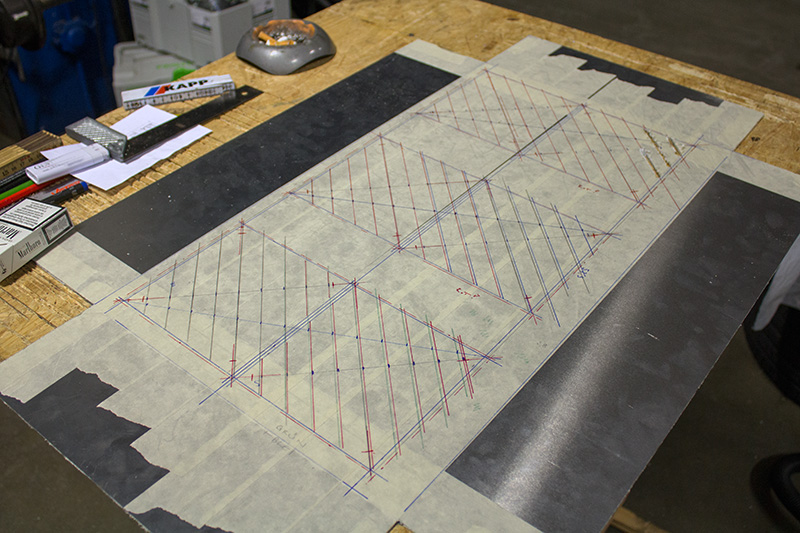

Danach fing es an mit Abkleben und gefühlte Stunden aufzeichnen..
nach diversen Testfräsungen in abschnittstücke mit meinen neuen metall HS Fräser lässt sich gut eintauchen und auch ordenltich fräsen..
ABER der LÄRM.. Krass.. mit den normalen Nutfräser ist dies deutlich angenehmer aber das saubere Eintauchen teils unmöglich! ..

Leider sind bereits die ersten drei Fräsungen am Original ******** gelungen..

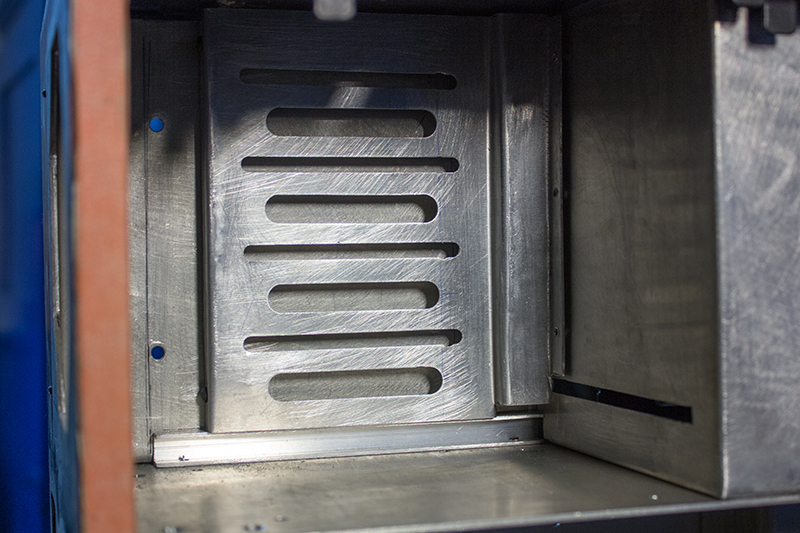

Es ist fast eine zumutung Stunden alle diese Fräsungen ala Lüftungsschlitze mit der OF zu machen..

Ich hab gerae so was von keinen Bock darauf.. ausserdem habe ich die Radis nicht da und kann ungenau mass nehmen.
Es sieht wohl fast so aus als würde diese Arbeit bzw. die Lackierung davon warten müssen.
In der Hochschule sollte dies ja relativ günstig per cnc möglich sein!!

Normale Lüfterausschnitte wären zwar per Dremel, Stichsäge oder Kreissäge besser ausführbar aber optisch kein Hit..

Mal schauen was die nächsten beiden Tage ergeben..

Bis dahin..

Ach und Made, ich weiss es ist alles ein wenig verwirrend, Sonntags gibts erklärung. Versprochen!
