AW: The Orange Lian-Li Thing (Der Finale Akt)
Moin,
Leider ist im Moment bzw. wohl noch mindestens zwei Wochen kaum Zeit für meinen Mod.
Zu viel ist zu tun für die Schule, was andere Klausuren schreiben im Januar haben wir Endabgaben von Arbeiten.
Immerhin darf ich trotz allem viel Zeit in der Werkstatt verbringen, da ich ein Architektur-Modell aus Sperrholz und Plexi baue.
Vielleicht gibts auch bald mal ein Bildchen davon zu sehen.
Mein Modwork war wieder auf der Main? Wow, hatte ich glatt verpasst! Herzlichsten Dank PCGH-E !!!!!
Wiederholt gibt es viel Motivation und Kraft für ein weiterkommen! Danke an dieser Stelle auch noch mal an alle Users die mich hier Unterstützen!
@MatMade142
Danke mein lieber! Sicherlich wird es bald wieder Bilder vom ganzen geben leider noch nicht jetzt.
Eins aber vorweg, die Rundungen gleichen den Höhenunterschied von Gehäuse zu Radi Sockel aus.
Bezüglich AGB: Ein Plätschern wird wohl immer wahrnehmbar sein, da hast du recht. Ein Rohr möchte ich aber nicht verbauen.
Durch den Steg im innern, erhoffe ich mir ein Dämpfen vom Geräusch, auch von einem hohen Füllstand. Nicht letztlich auch die 6mm dicke Materialwahl wird helfen.
Übrigens hast du voll ins Schwarze getroffen, ich war zu der Zeit ja in den Weinachtsferien bei meinen Eltern -> Mein Dad hat ja ne KfZ-Werkstatt mit Lackiererei.
Dort Arbeite ich eigentlich so gut wie immer zumindest wenn ich in der Schweiz bin.
@BautznerSnef
Herzlichen Dank, ich werd mein bestes geben!!
@coroc
Danke Dir! Entschuldige, hatte deine Frage vergessen zu Beantworten.
Wie Made bereits richtig schrieb, klebe ich Acryl mit Acryfix!
@McClaine
Danke!
Du glaubst nicht wie oft ich gerne einfach alles fertig haben möchte.. und die Faulheit siegt..
@AeroX & illousion
Danke sehr euch beiden!
@Ben™
Ein Freak?
Ja, das bin ich wohl wirklich..
Aber es macht Spass! Zumindest Grösstenteils und wenn nicht, gibts noch das Forum welches einem wieder Antreibt.
------------------
@Mod
Da ich nicht wie erhoft wärend den Ferien verleimen konnte gibts erst Heute ganz aktuell das erste Bild der ersten Verleimung.
Mehr dann leider aber auch nicht!
Machts gut ihr lieben und bis Bald!
Moin,
Leider ist im Moment bzw. wohl noch mindestens zwei Wochen kaum Zeit für meinen Mod.
Zu viel ist zu tun für die Schule, was andere Klausuren schreiben im Januar haben wir Endabgaben von Arbeiten.
Immerhin darf ich trotz allem viel Zeit in der Werkstatt verbringen, da ich ein Architektur-Modell aus Sperrholz und Plexi baue.
Vielleicht gibts auch bald mal ein Bildchen davon zu sehen.
Mein Modwork war wieder auf der Main? Wow, hatte ich glatt verpasst! Herzlichsten Dank PCGH-E !!!!!
Wiederholt gibt es viel Motivation und Kraft für ein weiterkommen! Danke an dieser Stelle auch noch mal an alle Users die mich hier Unterstützen!
@MatMade142
Danke mein lieber! Sicherlich wird es bald wieder Bilder vom ganzen geben leider noch nicht jetzt.
Eins aber vorweg, die Rundungen gleichen den Höhenunterschied von Gehäuse zu Radi Sockel aus.
Bezüglich AGB: Ein Plätschern wird wohl immer wahrnehmbar sein, da hast du recht. Ein Rohr möchte ich aber nicht verbauen.
Durch den Steg im innern, erhoffe ich mir ein Dämpfen vom Geräusch, auch von einem hohen Füllstand. Nicht letztlich auch die 6mm dicke Materialwahl wird helfen.
Übrigens hast du voll ins Schwarze getroffen, ich war zu der Zeit ja in den Weinachtsferien bei meinen Eltern -> Mein Dad hat ja ne KfZ-Werkstatt mit Lackiererei.
Dort Arbeite ich eigentlich so gut wie immer zumindest wenn ich in der Schweiz bin.
@BautznerSnef
Herzlichen Dank, ich werd mein bestes geben!!
@coroc
Danke Dir! Entschuldige, hatte deine Frage vergessen zu Beantworten.
Wie Made bereits richtig schrieb, klebe ich Acryl mit Acryfix!
@McClaine
Danke!
Du glaubst nicht wie oft ich gerne einfach alles fertig haben möchte.. und die Faulheit siegt..
@AeroX & illousion
Danke sehr euch beiden!
@Ben™
Ein Freak?
Ja, das bin ich wohl wirklich.. Aber es macht Spass! Zumindest Grösstenteils und wenn nicht, gibts noch das Forum welches einem wieder Antreibt.
------------------
@Mod
Da ich nicht wie erhoft wärend den Ferien verleimen konnte gibts erst Heute ganz aktuell das erste Bild der ersten Verleimung.
Mehr dann leider aber auch nicht!
Machts gut ihr lieben und bis Bald!
Anhänge
TE
TE
affli
Software-Overclocker(in)
AW: The Orange Lian-Li Thing (Der Finale Akt)

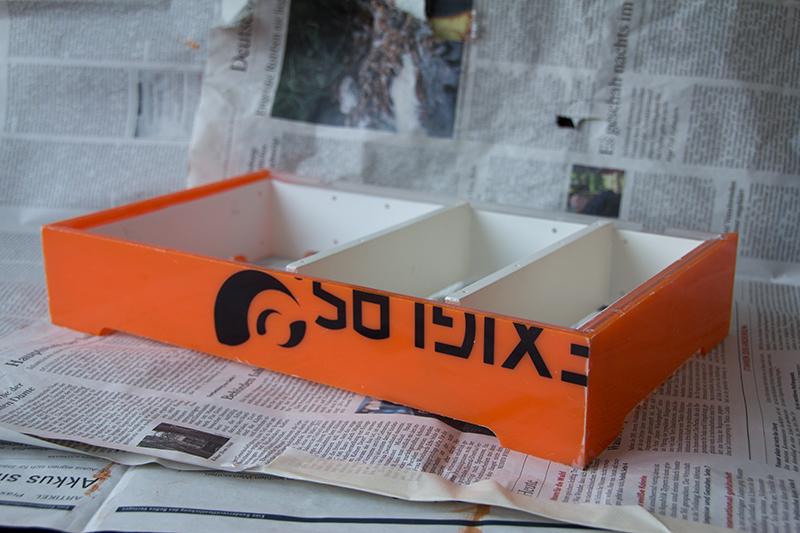

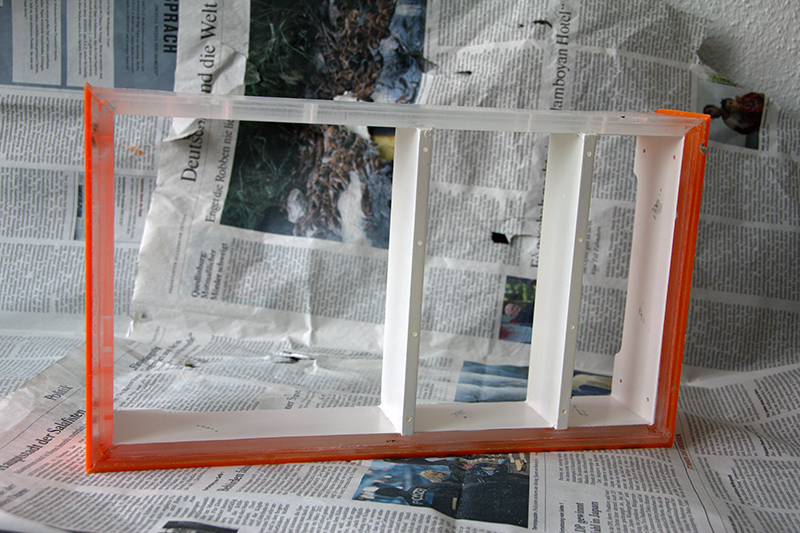

Der Sockel ist Aufgerichtet

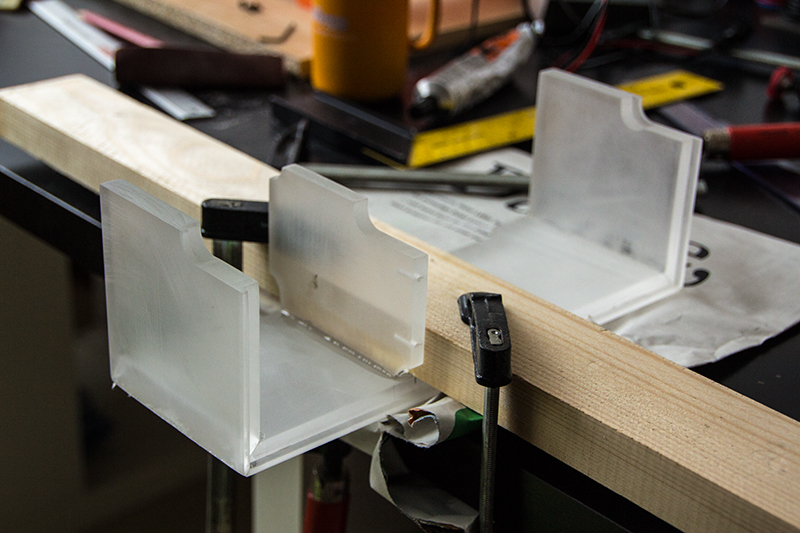

Die letzte Woche habe ich genutzt um Schritt für Schritt die beiden Sockelteile fertigzustellen.
Zumindest das klein wenig Zeit was neben der Arbeit noch blieb.
Ehrlich gesagt war es ein anstrengender Akt diese Plexiglasteile zu Verleimen..
Aber erst mal ein paar Bilder:

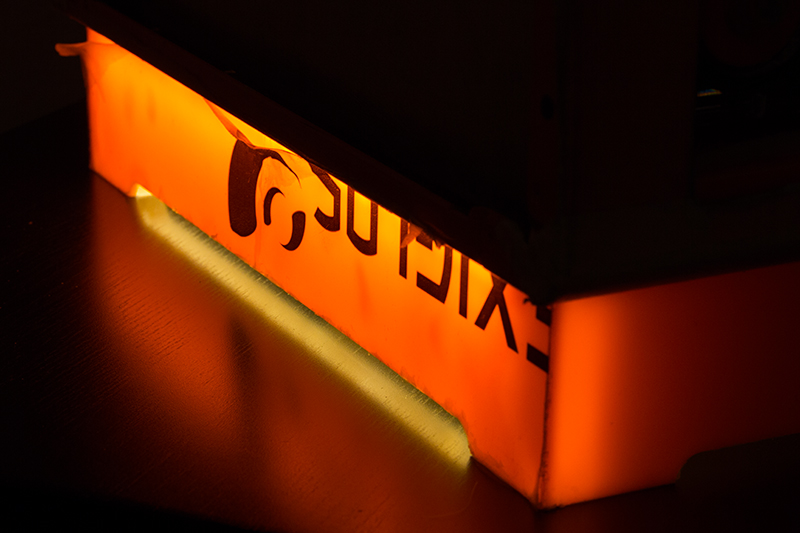

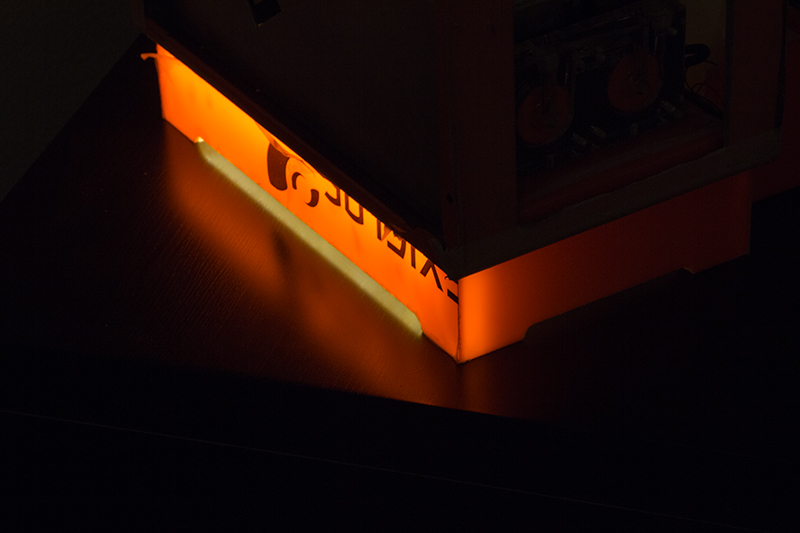

Das ganze sieht als kleines schmakerl so aus:

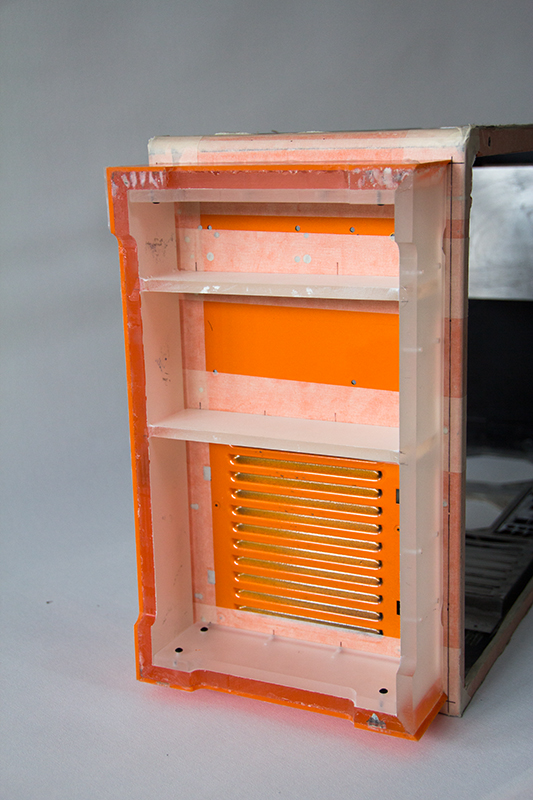

Die orangen trueled Teile habe ich 3 mal neu verleimt.. WARUM?
Jede noch so unregelmässige verklebung der Fläche war sofort zu erkennen.. !!
Der erste versuch war richtig schlecht! Ich hatte zig von Zeichnungen in der Beleuchtung-
Danach die demontage mit Nagelschere..
3 Stunden lang bis ich alle orangen Teile runter hatte.
Neuer Versuch.. Noch immer schlecht! Obwohl ich 6 Schraubzwingen und diverse stück Holz einsetzte.
Nach einer weiteren demontage noch mal neu:
Diesmal mit einem anpressen nur von Hand und sorgfältigem ausstreichen.
Mit abstand am besten gelungen. Der 3. Versuch hier jetzt anhand der beiden Bilder zu sehen.
Trotz allem ist es nicht Perfekt, gerade auf den langen Flächen sind deutlich ein paar "Flecken" zu erkennen!
Aber eins sag ich euch! Noch ein Versuch wirds nicht geben! Es bleibt jetzt so und fertig! Meien Nerven liegen Blank.
Trotz dieser Tatsache ist das Gesammtbild sehr stimmig und gut gelungen. Der Aufwand hat sich m.M.n gelohnt.
Wie immer ist es viel zu spät und ich hab keine Lust mehr zu Tippen.
Weitere Bilder folgen...

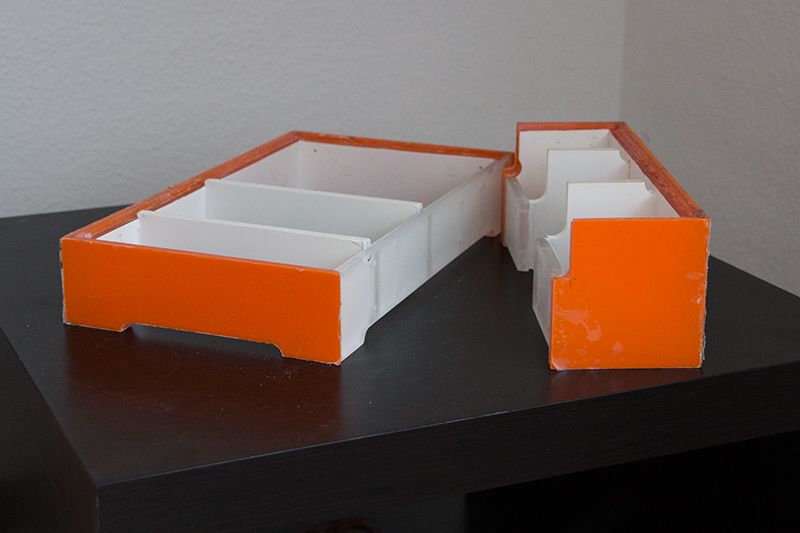

Der Sockel ist Aufgerichtet
Die letzte Woche habe ich genutzt um Schritt für Schritt die beiden Sockelteile fertigzustellen.
Zumindest das klein wenig Zeit was neben der Arbeit noch blieb.
Ehrlich gesagt war es ein anstrengender Akt diese Plexiglasteile zu Verleimen..
Aber erst mal ein paar Bilder:
Das ganze sieht als kleines schmakerl so aus:
Die orangen trueled Teile habe ich 3 mal neu verleimt.. WARUM?
Jede noch so unregelmässige verklebung der Fläche war sofort zu erkennen.. !!

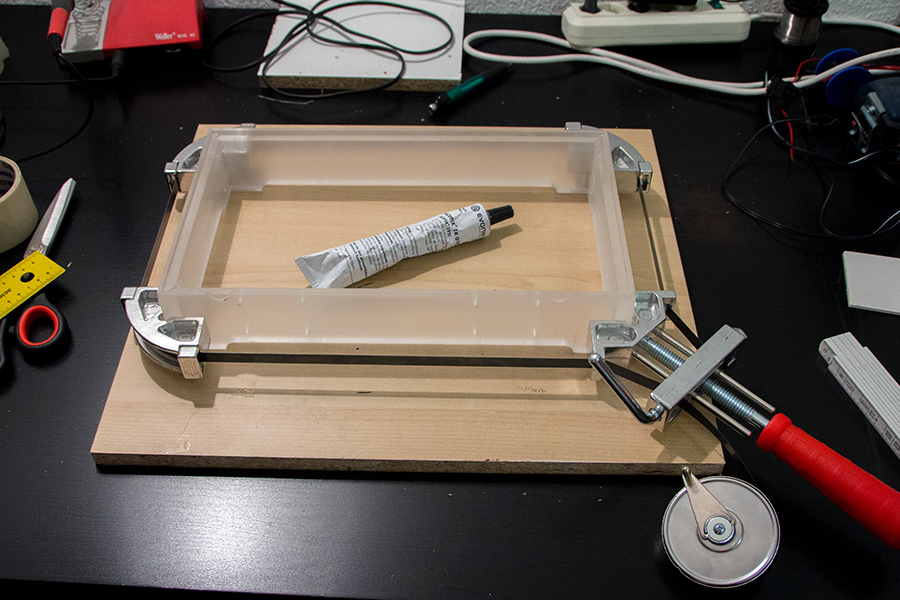

Der erste versuch war richtig schlecht! Ich hatte zig von Zeichnungen in der Beleuchtung-
Danach die demontage mit Nagelschere..

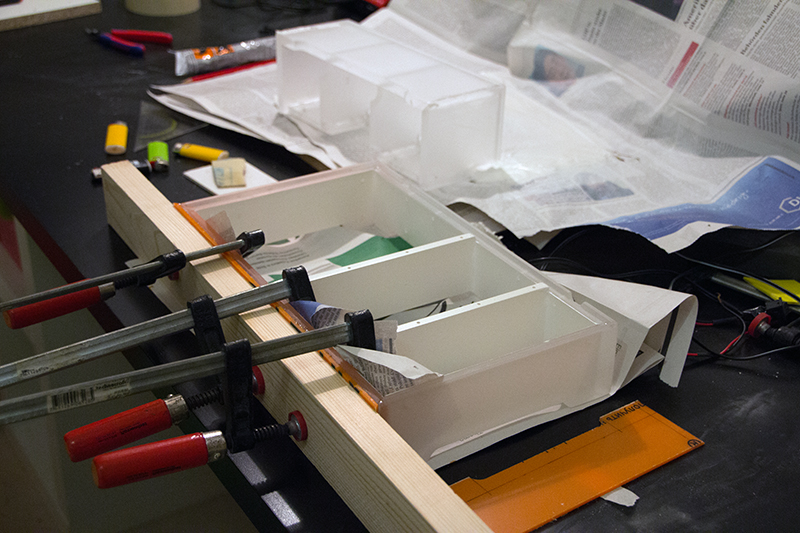

3 Stunden lang bis ich alle orangen Teile runter hatte. Neuer Versuch.. Noch immer schlecht! Obwohl ich 6 Schraubzwingen und diverse stück Holz einsetzte.

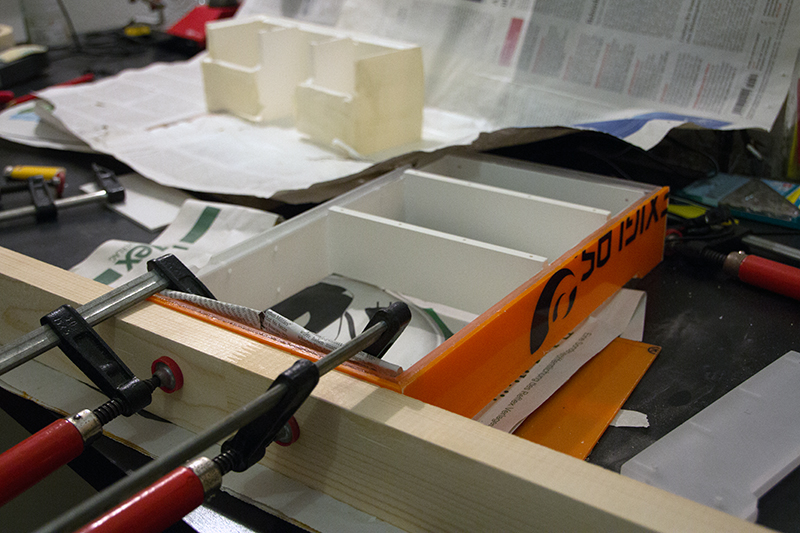

Nach einer weiteren demontage noch mal neu:
Diesmal mit einem anpressen nur von Hand und sorgfältigem ausstreichen.
Mit abstand am besten gelungen. Der 3. Versuch hier jetzt anhand der beiden Bilder zu sehen.
Trotz allem ist es nicht Perfekt, gerade auf den langen Flächen sind deutlich ein paar "Flecken" zu erkennen!
Aber eins sag ich euch! Noch ein Versuch wirds nicht geben! Es bleibt jetzt so und fertig! Meien Nerven liegen Blank.
Trotz dieser Tatsache ist das Gesammtbild sehr stimmig und gut gelungen. Der Aufwand hat sich m.M.n gelohnt.
Wie immer ist es viel zu spät und ich hab keine Lust mehr zu Tippen.
Weitere Bilder folgen...
Anhänge
Gurkensalat
Freizeitschrauber(in)
AW: The Orange Lian-Li Thing (Der Finale Akt)
Affli, das ist Bombe. Die dezente orangene "Unterbodenbeleuchtung" gefällt mir sehr gut. Ich finde das erlich gesagt schön wenns nicht ganz gleichmäßig verteilt ist sondern oben bissl heller (so lava-Style )
Affli, das ist Bombe.
Die dezente orangene "Unterbodenbeleuchtung" gefällt mir sehr gut. Ich finde das erlich gesagt schön wenns nicht ganz gleichmäßig verteilt ist sondern oben bissl heller (so lava-Style )
TE
TE
affli
Software-Overclocker(in)
AW: The Orange Lian-Li Thing (Der Finale Akt)

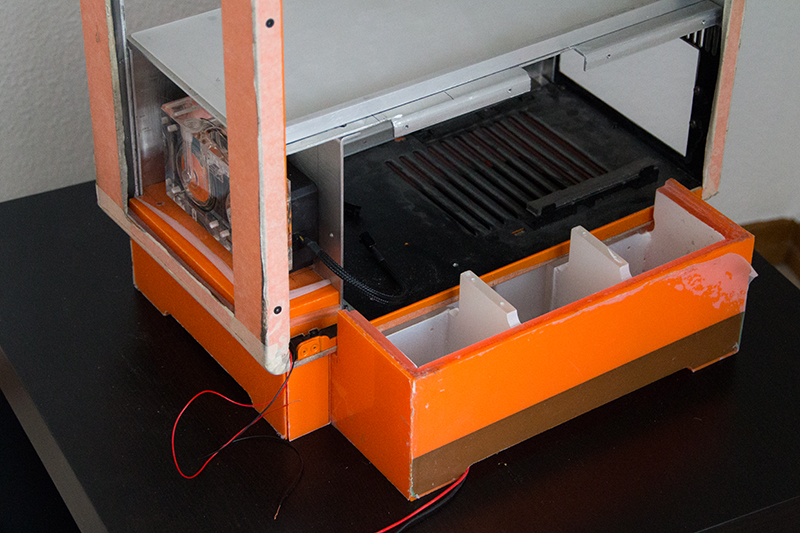

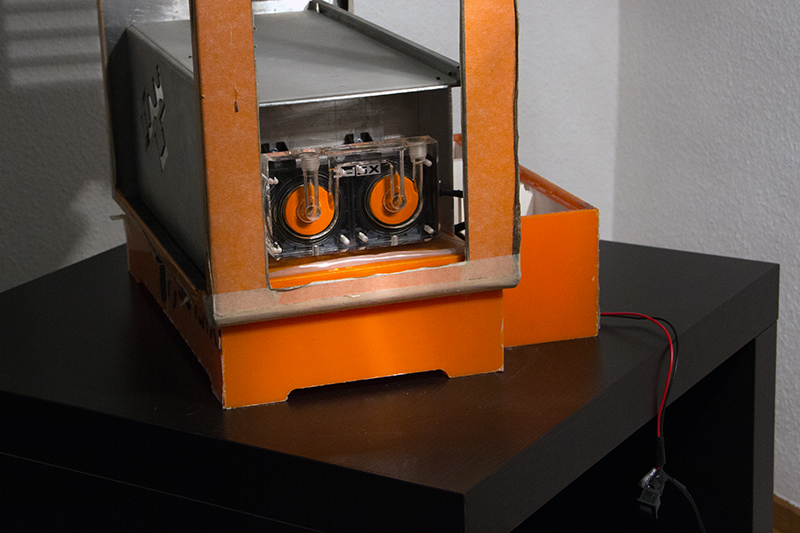

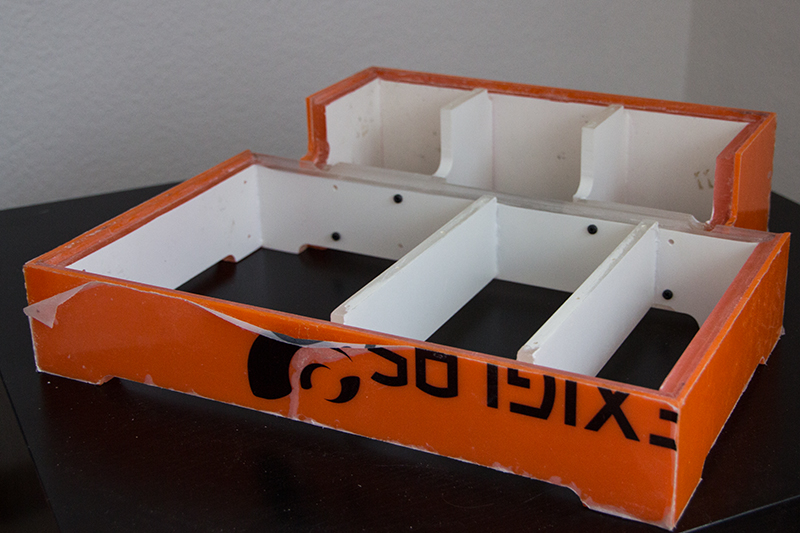

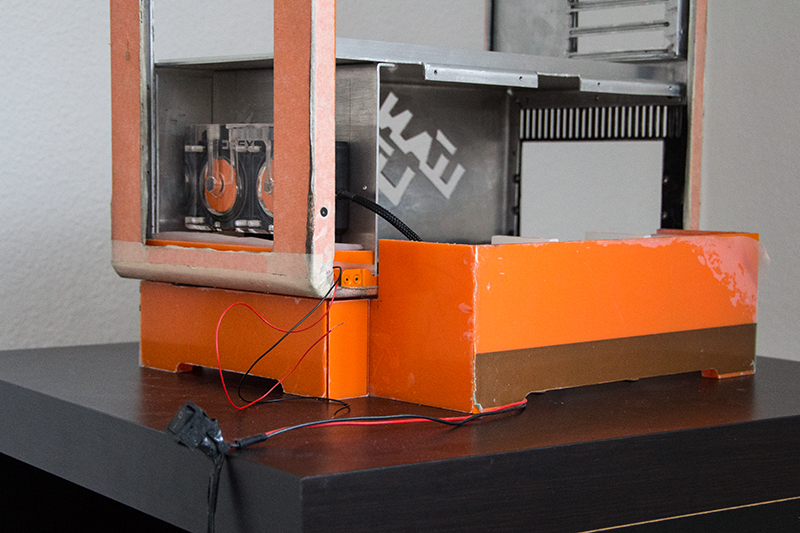

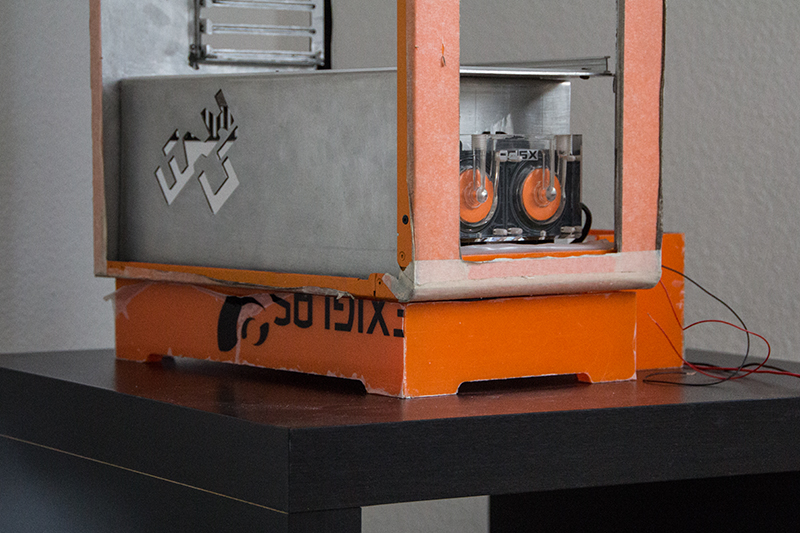

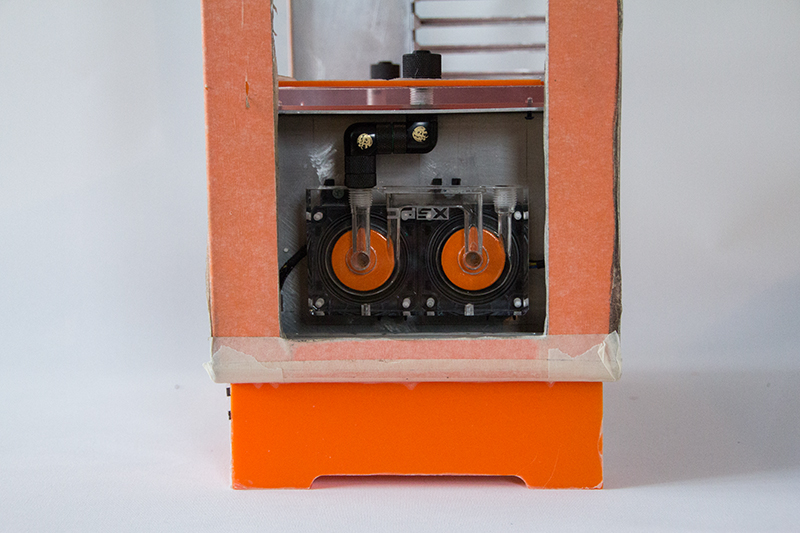

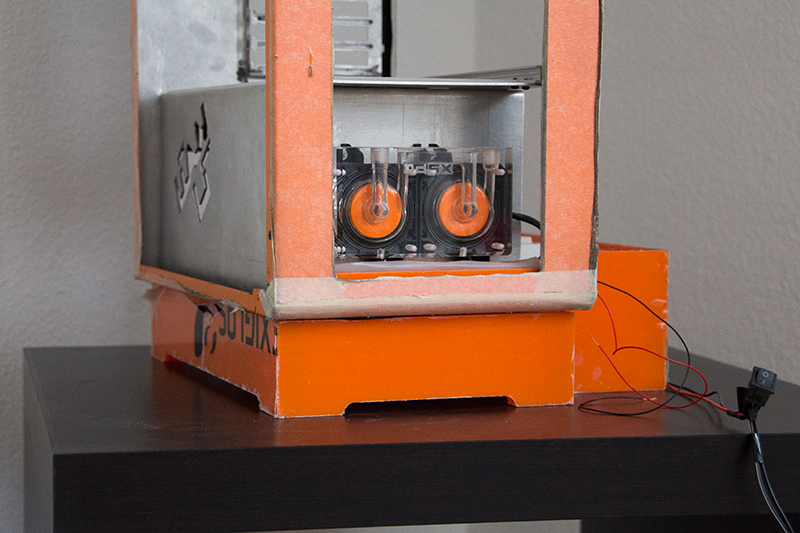

Der Sockel
Wie versprochen die Ergänzung zum gestrigen Update!
Diesmal mit Tageslichtbilder vom ganzen Gebilde.
Bitte wie bei allen meinen "Rohbaubilder" berücksichtigen: Es ist alles noch mit Schutzfolie oder Krep versehen und auch nur lose Aufgelegt.

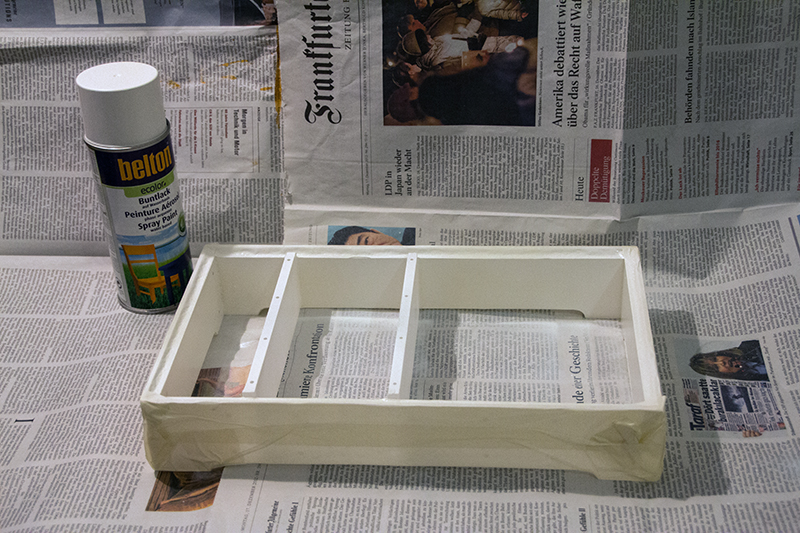

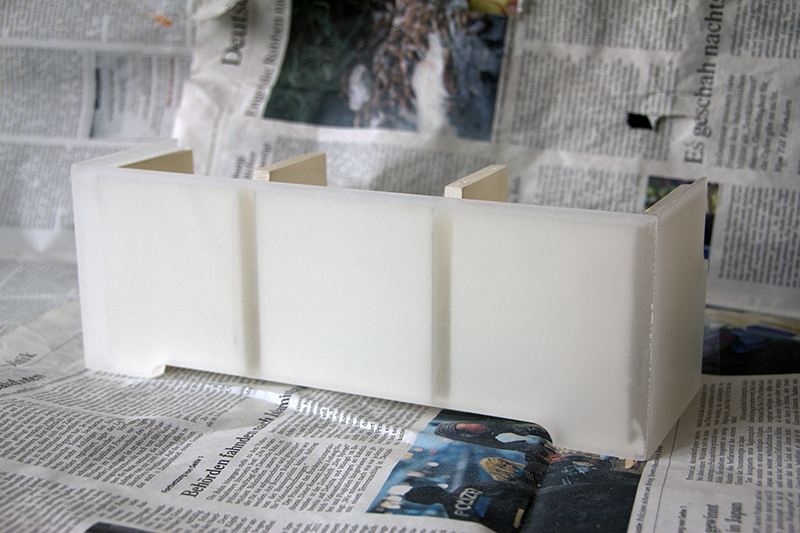

Der erste grobe durchgang Schleifen ist jetzt auch gemacht. In allen Ecken ist noch überschüssiger Kleber.
Das kleine Eckstück ist noch nicht Verleimt. Das muss ich noch etwas kürzen damit alles passt.
Erst wenn die Seitenwand aufgesetzt ist, kann der zweite Sockelteil angebracht und Verschraubt werden.

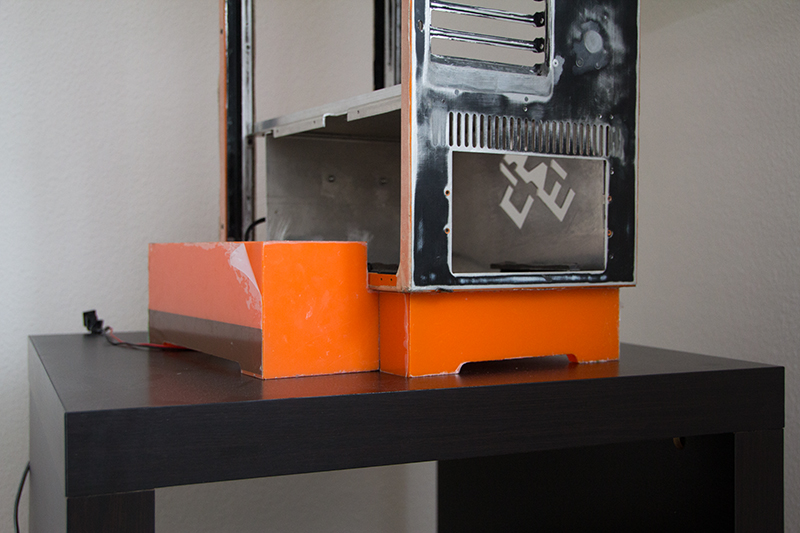

Einen cm. über den Sockel wird die fertige Radiverkleidung ausragen. So zumindest der Plan.

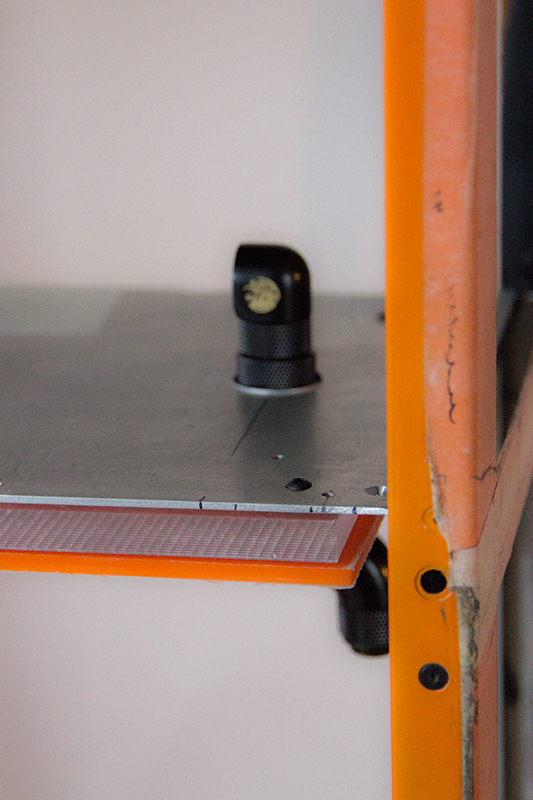

Hier noch mal die Verschraubung der beiden Teile ersichtlich.
Als nächstes folgt die Befestigung am Gehäuse, ich hoffe das passt dann auch alles wie geplant.
Erst im zweiten Schritt nach der Lackierung des Gehäuses bzw. zwischendrin mal werde ich die Led's final anbringen.
@fubii
Danke für dein Lob.
@coroc
Deine Frage habe ich übrigens schon fast wieder vergessen.
Es gibt verschiedene 2K Kleber die gut sind für eine befestigung von Kuststoff auf Metall.
Letztens hatte ich einen aus dem Baumarkt, welcher sehr gut war.
Google einfach mal oder such einen Baumarkt ab, da gibts meist für alles irgendwie was zu Kleben.
Bis Bald
Der Sockel
Wie versprochen die Ergänzung zum gestrigen Update!
Diesmal mit Tageslichtbilder vom ganzen Gebilde.
Bitte wie bei allen meinen "Rohbaubilder" berücksichtigen: Es ist alles noch mit Schutzfolie oder Krep versehen und auch nur lose Aufgelegt.
Der erste grobe durchgang Schleifen ist jetzt auch gemacht. In allen Ecken ist noch überschüssiger Kleber.
Das kleine Eckstück ist noch nicht Verleimt. Das muss ich noch etwas kürzen damit alles passt.
Erst wenn die Seitenwand aufgesetzt ist, kann der zweite Sockelteil angebracht und Verschraubt werden.
Einen cm. über den Sockel wird die fertige Radiverkleidung ausragen. So zumindest der Plan.
Hier noch mal die Verschraubung der beiden Teile ersichtlich.
Als nächstes folgt die Befestigung am Gehäuse, ich hoffe das passt dann auch alles wie geplant.
Erst im zweiten Schritt nach der Lackierung des Gehäuses bzw. zwischendrin mal werde ich die Led's final anbringen.
@fubii
Danke für dein Lob.
@coroc
Deine Frage habe ich übrigens schon fast wieder vergessen.
Es gibt verschiedene 2K Kleber die gut sind für eine befestigung von Kuststoff auf Metall.
Letztens hatte ich einen aus dem Baumarkt, welcher sehr gut war.
Google einfach mal oder such einen Baumarkt ab, da gibts meist für alles irgendwie was zu Kleben.
Bis Bald
Anhänge
h_tobi
Kokü-Junkie (m/w)
AW: The Orange Lian-Li Thing (Der Finale Akt)
RESPEKT mein lieber affli, auch wenn ich nicht mehr so viel schreibe, verfolge ich dennoch einige TB im Forum.
Und dein TB ist immer wieder einen Besuch wert, fantastische Arbeit und viel Geduld die du hier präsentierst,
ich freue mich darauf irgendwann dein Gesamtkunstwerk zu sehen, mit dem du selber auch zufrieden bist.
Nur weiter so Affli, ich drücke dir weiterhin die Daumen und wünsche dir nur das Beste....
RESPEKT mein lieber affli, auch wenn ich nicht mehr so viel schreibe, verfolge ich dennoch einige TB im Forum.
Und dein TB ist immer wieder einen Besuch wert, fantastische Arbeit und viel Geduld die du hier präsentierst,
ich freue mich darauf irgendwann dein Gesamtkunstwerk zu sehen, mit dem du selber auch zufrieden bist.
Nur weiter so Affli, ich drücke dir weiterhin die Daumen und wünsche dir nur das Beste....
TE
TE
affli
Software-Overclocker(in)
AW: The Orange Lian-Li Thing (Der Finale Akt)
Löcher in den Lichter..
Moin Leute,
Die Zeit vergeht wie im Fluge in schon ist wieder ende Januar.
Immerhin ist die stressige Schulzeit so gut wie vorbei und in wenigen Tagen sind Semesterferien. Jupi.
Ersmal aber:
@Chris_Oi
ohne wORTE: (DANKE)
@h_tobi
Lieber Tobi, tausend Dank für die lobenden und unterstützenden Worte.
Es freut mich sehr guckst du hier noch immer vorbei!! Danke!
@ikomiko
Es geht schon auch ein wenig um die Kühlleistung.
Ein Mora hätte Proportional schlecht an das eher schmale Gehäuse gepasst und 3x 280er SR1 haben fast die Kühlleistung eines Moras.
Vorallem gerade im berech 500 - 800 RPM Lüfterdrehzahl sind die Radis enorm stark, was ich sehr schätze.
@mod

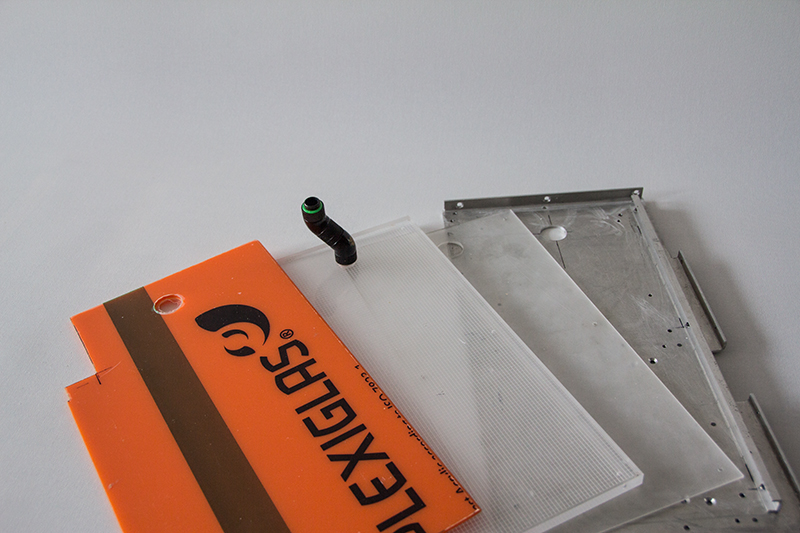

Nun endlich habe ich es im laufe der letzten Tage geschafft die Shot's in die A-Light zu bohren.!!!
Das hat echt viel Ausdauer gekostet da alles viel schwieriger war als vermutet. (z.b das 90° einschneiden des g 1/4 Gewindes oder übertragen an 4 schichten)
Dennoch hats irgendwie geklapt und man darf glaub ich zufrieden sein, den so viele dinge hätten schiefgehen können.
Bevor ich hier aber wieder zu lange unnötiges bzw. langweiliges Zeug schreibe hier ein paar Bilder davon:

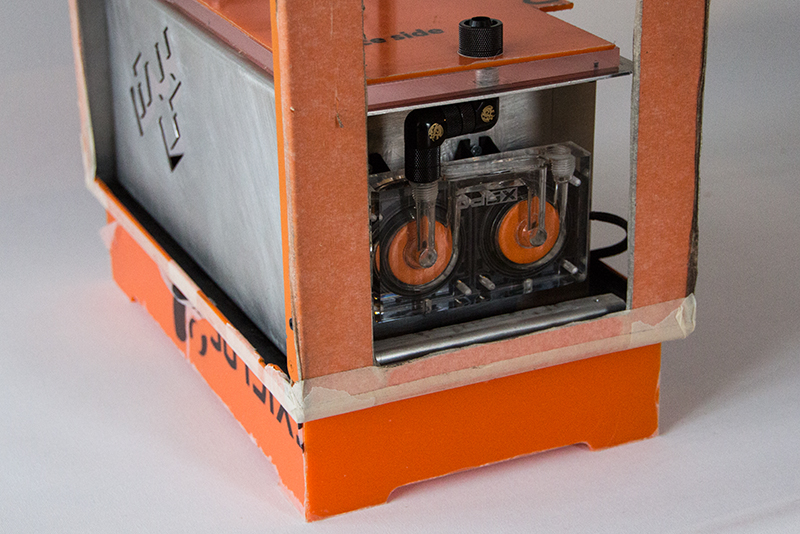

Zwischenzeitlich habe ich tatsächlich auch den Sockel fertig gemacht zumindest was ide Befestigung angeht!

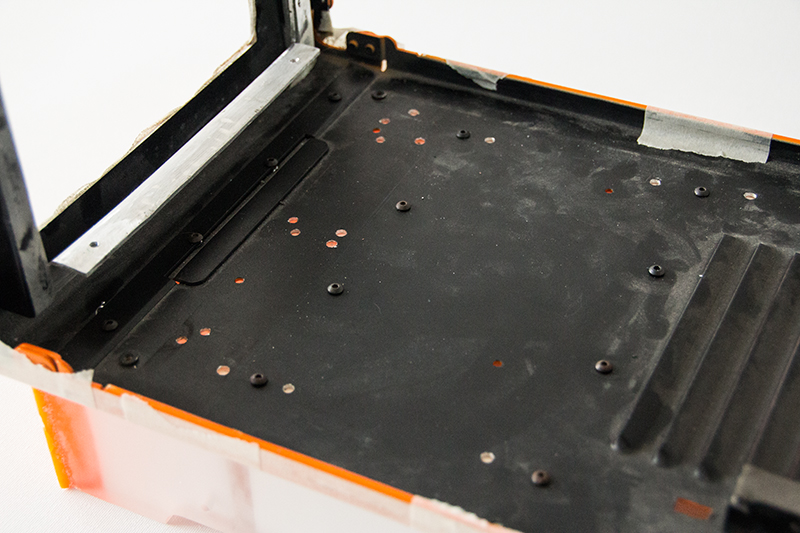

Mit insgesammt 16 M3 Schrauben hält der Plexisockel bombenfest am Gehäuse!
Gute Nacht
Löcher in den Lichter..
Moin Leute,
Die Zeit vergeht wie im Fluge in schon ist wieder ende Januar.
Immerhin ist die stressige Schulzeit so gut wie vorbei und in wenigen Tagen sind Semesterferien. Jupi.
Ersmal aber:
@Chris_Oi
ohne wORTE:
(DANKE)@h_tobi
Lieber Tobi, tausend Dank für die lobenden und unterstützenden Worte.
Es freut mich sehr guckst du hier noch immer vorbei!! Danke!
@ikomiko
Es geht schon auch ein wenig um die Kühlleistung.
Ein Mora hätte Proportional schlecht an das eher schmale Gehäuse gepasst und 3x 280er SR1 haben fast die Kühlleistung eines Moras.
Vorallem gerade im berech 500 - 800 RPM Lüfterdrehzahl sind die Radis enorm stark, was ich sehr schätze.
@mod
Nun endlich habe ich es im laufe der letzten Tage geschafft die Shot's in die A-Light zu bohren.!!!
Das hat echt viel Ausdauer gekostet da alles viel schwieriger war als vermutet. (z.b das 90° einschneiden des g 1/4 Gewindes oder übertragen an 4 schichten)
Dennoch hats irgendwie geklapt und man darf glaub ich zufrieden sein, den so viele dinge hätten schiefgehen können.
Bevor ich hier aber wieder zu lange unnötiges bzw. langweiliges Zeug schreibe hier ein paar Bilder davon:
Zwischenzeitlich habe ich tatsächlich auch den Sockel fertig gemacht zumindest was ide Befestigung angeht!
Mit insgesammt 16 M3 Schrauben hält der Plexisockel bombenfest am Gehäuse!
Gute Nacht
Anhänge
Erik Cartman
Software-Overclocker(in)
AW: The Orange Lian-Li Thing (Der Finale Akt)
Hach wie ich mich auf die Bilder freu wenn du mal die Schutzfolien/tapes abziehst und da ein wunderschöner Schwan steht
Ich find deine Konstruktionen echt geil.
Hach wie ich mich auf die Bilder freu wenn du mal die Schutzfolien/tapes abziehst und da ein wunderschöner Schwan steht
Ich find deine Konstruktionen echt geil.
illousion
Software-Overclocker(in)
AW: The Orange Lian-Li Thing (Der Finale Akt)
Du hast grad zw. den Zeilen gesagt, dass der Mod momentan ein "hässliches Entlein" ist
Aber in was verwandelt sich ein wunderschöner Schwan, was er jetzt schon ist?
achjaaaaa ich liebe klugscheißerei *duckundweglauf*
Hach wie ich mich auf die Bilder freu wenn du mal die Schutzfolien/tapes abziehst und da ein wunderschöner Schwan steht
Du hast grad zw. den Zeilen gesagt, dass der Mod momentan ein "hässliches Entlein" ist
Aber in was verwandelt sich ein wunderschöner Schwan, was er jetzt schon ist?
achjaaaaa ich liebe klugscheißerei *duckundweglauf*
Ähnliche Themen
