[Review] Aquastream Ultimate - Pumpe

[IICARUS]

Aquastream Ultimate - Pumpe​

In diesem Thema möchte ich auf die Aquastream Ultimate Pumpe näher eingehen was ich seit Februar 2017 Jahres verbaut habe. Da manchmal auch in anderen Themen nach dieser Pumpe gefragt wird soll dieses Thema das ganze auch etwas erleichtern.

Funktionen:

• Intelligente Pumpenregelung, die Vibrationen und Laufgeräusche reduziert
• Hochauflösendes OLED Display und integrierte Tasten für eine direkte Bedienung auch ohne PC
• Stufenlos einstellbarer 12 W Lüfterausgang für analoge 3-Pin Lüfter oder 4-Pin PWM Lüfter
• Automatische Regelung des Lüfterausgangs und der Pumpendrehzahl mit individuell einstellbarem Reglerverhalten
• aquasuite Software zum bequemen Einstellen, Auswerten und Visualisieren aller Sensordaten
• Zwei Software-Sensoren zum direkten Einbinden von Temperaturwerten des Systems (optionale Funktion)
• aquabus-Anschluss zum Verbinden mit Aqua Computer Geräten. Beim Anschluss an ein aquaero kann der Lüfter über das aquaero geregelt werden.
• Anschluss für externen Temperatursensor
• Virtueller Durchflusssensor (optionale Funktion)
• Alarmausgang zum Schutz des PCs im Fehlerfall
• Alarmsummer für eine akustische Alarmsignalisierung
• USB 2.0 Anschluss
• 12 V Stromversorgung über SATA-Stecker
• Firmwareupdate über USB

Die Aquastream ULTIMATE Pumpe ist eine weiterentwickelt der vorherigen Aquastream XT oder Ultra Pumpen. Gleichzeitig wurden viele neue Funktionen integriert, die den Betrieb der Wasserkühlung noch sicherer und die Aquastream ULTIMATE zur idealen Überwachungs- und Steuereinheit der Wasserkühlung macht. Die Pumpe basiert auf bewehrter Eheim-Technik welche Ursprünglich aus dem Aquariumbereich kommt. Neben der Steuerung des Pumpenmotors übernimmt die Elektronik die Steuerung von mehreren Lüftern mit zusammen max. 1 A Stromaufnahme. Dabei sind Anläufströme bis 1,5 A möglich.

Weitere Informationen:
Neu: aquastream ULTIMATE - Wasserkühlung - Aqua Computer Forum
Aqua Computer Homepage - aquastream ULTIMATE

Die Pumpe ist bei geringen Drehzahlen noch deutlich leiser und laufruhiger geworden.
In Richtung Maximalleistung ist die Pumpe recht ähnlich zur aquastream XT.

Auf dieser Seite wurde die Aquastream Ultimate zusammen mit anderen Pumpen verglichen und getestet: Test: Pumpen im Roundup - Messergebnisse

Empfohlenes Zubehör(Ein- und Auslauf): Aqua Computer Webshop - Adaptersatz fur 1046 und aquastream auf G1/4 ohne Anschlusse (nur Adapter) 41078

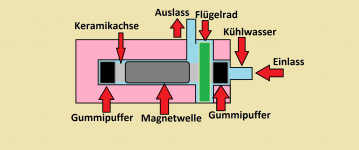

Der Aufbau der Pumpe sieht ungefähr so aus.


Die Pumpe war als ich sie das erste mal verbaut sehr leise so das aus meiner Sitzpostion die Pumpe mit niedriger Drehzahl nicht zu hören war. Erst wenn ich mit mit dem Kopf in der nähe der Pumpe befand konnte ich sie ganz leise brummen hören. Mittlerweile kann ich sie gar nicht mehr raus hören, noch nicht mal in einem Abstand von 5cm Entfernung. Das liegt daran das ich hierzu das Pumpenflügelrad gegen das modifizierte ausgetauscht habe und dieses hierzu keinerlei Spiel auf der Welle zulässt. Dadurch ist die Pumpe noch lauf ruhiger geworden. Anzumerken ist noch das die Pumpe mit der Zeit wenn alles an Luft raus ist noch leiser werden wird.
Link: Eheim-Mod Pumpenflügelrad 1046/1048

So sieht das originale Pumpenflügelrad aus:


Und so das modifizierte:

Mit Teflonband kann im Falle das auf der Welle Spiel vorhanden ist auch der Zwischenraum ausgeglichen werden, sollte daher in diesem Sinn dasselbe wie mit dem Mod-Pumpenflügelrad ergeben. Denn optisch konnte ich bis auf die Aufnahme der Welle kein Unterschied ersehen. Original wurde vom Hersteller nur ein kleiner Gummischlauch auf die Welle gesetzt, um Spielraum zu minimieren. In meinem Fall war so dennoch ein klein wenig Spiel vorhanden. Mit dem Mod-Pumpenflügelrad was ich ausgetauscht habe ich gar kein Spiel mehr vorhanden. Teflonband musste ich so nicht verwenden. Dieser Gummischlauch, was Original schon mit darauf sitzt, habe ich dennoch drauf gelassen. Das Aufstecken des Pumpenflügelrads war zwar schwer, aber ich konnte es dennoch aufstecken bis es eingerastet ist.

Dies ist jetzt aber nur optionaler Tipp, denn die Pumpe ist auch mit dem original Pumpenflügelrad sehr leise.

EDIT vom 01.03.2020: Nach so längerer Zeit habe ich das Original Pumpenflügelrad samt neuer Magnetwelle verbaut und meine Pumpe ist immer noch genauso leise. Dieses Mod-Pumpenflügelrad war nach 3 Jahren auch nicht mehr grau, sondern rot. Anscheint, hat es auch an Farbe verloren. EDIT vom 01.03.2020 - ENDE

Mit meinem Loop der aus 1x420+1x240 Radiatoren + Mora + Filter und CPU+GPU besteht, erreiche ich ca. 65 l/h bei 3000 U/min und bei max. Drehzahl etwa 125 l/h. Hier noch ein Beispiel von mir als die Pumpe mit max. Drehzahl lief und dann auf minimaler Drehzahl umgestellt wurde. Anzumerken ist, dass sich der Durchfluss mit zunehmender Zeit und Temperaturen sich noch etwas weiter erhöhen wird.


Die Pumpe läuft mittels Wechselspannung, so dass nicht per Spannung geregelt werden kann. Hierzu findet die Regelung mittels Display auf der Pumpe statt oder komfortabler und einfacher über die Aquasuite Software. Die Gleichspannung, was die Pumpe vom Netzteil bekommt, wird mittels intern verbauter Controller umgewandelt. Anfänglich als die Pumpe aus dem Aquarium Bereich als Eheim-Pumpe kam wurde noch ein Controller bezüglich der Wechselspannung benötigt, was mittlerweile intern mit integriert wurde. Die Pumpe hat so auch ihre Tauchfähigkeit verloren.

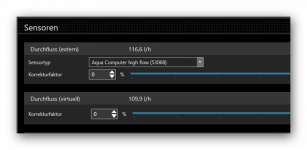

Die Pumpe besitzt ein interner Temperatursensor und ein virtueller Durchflusssensor. Der virtuelle Durchflusssensor sowie das Regelpaket sind nach Erstinbetriebnahme für 48 Stunden zum Testen freigeschaltet. Im Anschluss muss eine Freischaltung einmalig kostenpflichtig erfolgen.

Der virtuelle Durchflusssensor ist jedoch nicht so genau wie ein echter.
Daher ist ggf. die Überlegung Wert, sich dies zu sparen und direkt einen externen Durchflusssensor zu kaufen.

Hier mal ein paar Vergleichsbeispiele mit unterschiedlicher Pumpendrehzahlen:
Sollwert auf 40 l/h bezogen auf virtueller DFS:

Sollwert auf 100 l/h bezogen auf virtueller DFS:

Max. mögliche Pumpendrehzahl:

(Durchfluss kann sich je nach Loop und verbauten Blöcke ändern!)

Auch wenn der virtuelle Durchflusssensor nicht den genauen Durchfluss wie ein echter Durchflusssensor zeigt, kann damit zumindest überhaupt ein Durchfluss ersehen werden. Der virtuelle Durchfluss wird bezogen auf die Pumpenleistung intern berechnet und so ausgegeben.

Die Pumpe sollte mit einem Shoggi Sandwisch entkoppelt werden, denn hierdurch werden Vibrationen aufs Gehäuse gemieden oder verringert.
Bin mit der Pumpe sehr zufrieden und bisher ist sie stehst sehr verlässlich gewesen, sodass ich mit ihr bisher noch keinerlei Probleme hatte. Die Pumpe finde ich jetzt auch schöner in diesem Rot als zuvor in Gelb. Natürlich ist die Pumpe nicht klein, aber in meinem Fall ist sie nicht sichtbar verbaut. Mir war zu der Zeit wichtig, mit der Pumpe meine Lüfter per Wassertemperatur regeln zu können, was bisher auch problemlos selbst mit 14 Lüfter der Fall war.

Bei 14 Lüfter verteilt auf drei Radiatoren hatte ich mich jedoch entschieden ein Splitter zwischen zusetzen, damit die Spannung direkt vom Netzteil bezogen werden kann. Obwohl das ganze über mehrere Monate so sehr gut lief habe ich letztens mich entschieden doch noch ein Aquaero 6 LT mit einzubauen, denn dieser kann im Nachhinein auch noch mit verbaut werden und so stehen dann noch mehr nützliche gute zusätzliche Funktionen zur Verfügung.

Mit dem AE6LT kann ich nun meine Lüfter jeweils auf den Radiatoren getrennt regeln und auch LEDs und sonstigen Schnickschnack mit betreiben. Wobei dies bei mir nur eine optionale Entscheidung war, alles noch besser getrennt regeln zu können. Gebraucht hätte ich den AE6 jedoch nicht.

Die Pumpe kann auch statt stehend auch liegend verbaut werden.
Hierzu muss nur der Schlitten der darunter liegt versetzt werden.


Hoffe ich konnte Euch die Pumpe etwas näher bringen.
Falls noch Fragen offen sind, beantworte ich diese sehr gerne.

Da ich diese Pumpe mittlerweile seit fast 6 Monate verbaut habe, möchte ich in diesen Beitrag nur meine persönlichen Erfahrungen und Einschätzung zu dieser Pumpe näher bringen.

Es soll daher kein Pro oder Kontra bezüglich andere gute Pumpen sein. In meinem Fall war die Größe der Pumpe kein Problem, da sie ehe nicht sichtbar verbaut ist.

Hier mal ein paar Bilder meines Systems aus dem Jahr 2017 als ich die Pumpe damals verbaut hatte.



[IICARUS]

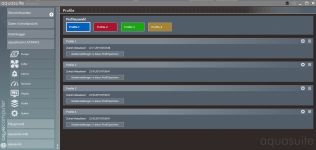

Hier ein paar Bilder aus der Aquasuite.



[IICARUS]

Inhalt gelöscht



[drstoecker]

Sehr schönes Review und sehr ausführlich erklärt.
eine Frage hätte ich, du hast ja auch eine mo-ra und zusätzlich noch interne radis, würde es nicht reichen nur den mo-ra zu betreiben und trotzdem diese temps
zu erreichen?
Habe nämlich auch einen gekauft aber noch nicht verbaut. Habe 2 interne 360er mit noctua f12 , die ultra Pumpe und Max Temp hatte ich Auf 35grad gesetzt. Unter vollast hatten die Lüfter so zw. 1000u/ und volle Drehzahl zu kämpfen. Mein Gehäuse ist ein in win303, was glaube ich dafür nicht ganz so optimal ist. Meine Idee war jetzt die internen Radis ganz zu verbannen und nur noch die externe mo-ra zu nutzen.
hälst du das für sinnvoll?
auch habe ich Wasserkühler für die spannungswndler und den Chipsatz für mein b350m mortar Arctic bestellt, da mir die temps gefühlt auch zu hoch waren bzw. Speziell die mb Temp von 40grad. Ja ich weis das ist meckern auf hohem Niveau. Achso die 6 noctua Lüfter hatte ich vorher mit dem splitty9 hinten an den lüfterausgang der Pumpe gehangen, die temps der Elektronik gingen da gerne schonmal auf 70grad hoch bei niedriger Drehzahl, hinterher bei erhöhter/Voller ging die etwas runter. Könnte an der Belastung gelegen haben oder?



[SpatteL]

Auch wenn deine Fragen überhaupt nix mit dem Thema zu tun haben und daher eher in einen extra Thread oder in den Quatsch-Thread gehört, hier eine kurze Antwort von mir:
Wenn du die internen raus nimmst, hast du mit dem MoRa "nur" 360mm mehr.
Würde die drin lassen und die Lüfter einfach langsam mit laufen lassen.

Die Ultra Version der Pumpe kann auch nur 5W steuern, daher die hohen Temperaturen der Elektronik.



[drstoecker]

Auch wenn deine Fragen überhaupt nix mit dem Thema zu tun haben und daher eher in einen extra Thread oder in den Quatsch-Thread gehört, hier eine kurze Antwort von mir:
Wenn du die internen raus nimmst, hast du mit dem MoRa "nur" 360mm mehr.
Würde die drin lassen und die Lüfter einfach langsam mit laufen lassen.

Die Ultra Version der Pumpe kann auch nur 5W steuern, daher die hohen Temperaturen der Elektronik.

Naja Garnichts mim Thema zu tun stimmt ja nicht ganz. Der mo-ra hat nur einen weiteren 360er radi das war mir klar, aber entscheidend ist doch das alles extern ist oder macht das nicht so den Unterschied? Im Gehäuse der untere radi saugt kalte Luft an das ist ja optimal, aber der oben die warme von innen das halte ich nicht für so optimal. Daher wollte ich wissen ob der mo-ra only da nicht reichen sollte? Ich denke @iicarus kennt darauf die Antwort weil er ja diese konfigs ausprobiert hat.



[IICARUS]

Sehr schönes Review und sehr ausführlich erklärt.
eine Frage hätte ich, du hast ja auch eine mo-ra und zusätzlich noch interne radis, würde es nicht reichen nur den mo-ra zu betreiben und trotzdem diese temps
zu erreichen?

Die gleichen Temperaturen nicht, aber würde auch noch vollkommen ausreichen, da ich dann etwa 8°C höher mit der Wassertemperatur kommen würde. Meine Lüfter müssen aber mit meiner Kostenrelation nicht über 550 U/min laufen und das ist mir wichtig um ein System zu haben der selbst unter Last lautlos ist. Zudem war der Mora nicht von Anfang da, daher befinden sich auch zwei interne Radiator mit verbaut. Habe sie daher nachdem der Mora dazu kam einfach verbaut gelassen.



[SpatteL]

Naja Garnichts mim Thema zu tun stimmt ja nicht ganz.

Es ist ein Review zur aquastream Ultimate und fragst ob du deine Radis ausbauen sollst, wenn du einen MoRa einbindest, was hat das denn mit einander zu tun?
Nur weil der TE auch ein MoRa hat!?



[IICARUS]

Habe mein Mora auch erst im nachhinein verbaut und dann habe ich natürlich nichts ausgebaut, wieso auch.



[chaotium]

Die Ultimate kann den Aquaero nicht ersetzen!
Viele denken das aber.



[SpatteL]

Und wenn man schon ein aquaero hat bzw. es fest eingeplant ist, braucht man mMn nicht über den Kauf dieser Pumpe nachdenken.
Würde da keinen Vorteil sehen.



[IICARUS]

Die Ultimate kann den Aquaero nicht ersetzen!
Viele denken das aber.

Behauptet auch keiner, aber reicht trotzdem aus wenn nur ein Lüfterausgang ausreicht und nach Wassertemperatur geregelt werden soll. Habe ja im nachhinein auch noch ein Aquaero 6 LT gekauft, aber auch erst als ich wieder 100 Euro flüssig hatte. Der Kauf hatte aber bei mir eher was mit Luxus zu tun am ende doch noch ein Aquaero mit nutzen zu können. Denn mein System ist ausreichend gekühlt worden.

Natürlich konnte ich dann die Lüfter je Radiator gesplittet separat mit den 4 Ports am Aquaero regeln lassen und nicht mehr wie zuvor alle 14 Lüfter mit der selben Lüfterkurve.



[drstoecker]

Danke @iicarus für deine Einschätzung und Tipps mehr wollte ich ja nicht, Danke auch an @spattel , denke das der ein oder andere hier nützliche Infos erhält die das Thema/Review nicht betreffen.



[Shutterfly]

Das das modifizierte Flügelrad wirklich immer einen hörbaren Effekt hat, möchte ich bezweifeln bis ich eine saubere Messung sehe Mit Ohren irgendwas subjektiv hören ist dann doch etwas ungenau. Vor allem wenn man sich das Flügelrad käuflich ergibt, einbaut und gewisse Erwartungen daran hat. Stichwort: Selbsterfüllende Prophezeiung.

Solch eine Datenerhebung ist einfach nicht objektiv und muss daher per se angezweifelt werden.

Fakt ist, dass dieses Flügelrad eigentlich seinen Ursprung von der Original Eheim hat und inzwischen schon über 15 Jahre alt ist. Der Problem bei Eheim war, dass das Original-Flügelrad zu viel Spiel hatte und es somit zu einem Klackern kam.

Vibrationen werden durch zu viel Spiel am Flügelrad nicht erzeugt, da das Flügelrad auf der Achse sitzt, welche sich dreht. Der drehende Motor der Achse erzeugt die Vibration, daran kann auch ein Flügelrad nur bedingt etwas ändern. Immerhin ist das Flügelrad nicht der Ursprung der Vibration.

Das soll nicht heißen, dass es bei dir nicht aus irgendwelchen Gründen so gewesen sein könnte. Auch schmälert es nicht die Arbeit, welche du in diesen Artikel gestellt hast (Anerkennung dafür). Nichtsdestotrotz bezweifel ich wirklich die beschriebene Wirkung, welche hier zwischen Flügelrad und Vibration beschrieben werden.



[IICARUS]

Das mit dem Teflonband ist nichts neues und auch nicht von mir, wird zum Beispiel auch hier beschrieben: Eheim Mod 1 und 2
Innerhalb eines Forums wurde auch mal davon berichtet. Mir ist aber jetzt nicht bekannt wo ich es gelesen habe.

Fakt ist, dass dieses Flügelrad eigentlich seinen Ursprung von der Original Eheim hat und inzwischen schon über 15 Jahre alt ist. Der Problem bei Eheim war, dass das Original-Flügelrad zu viel Spiel hatte und es somit zu einem Klackern kam.

Richtig und hier solltest du dir mal die Aufnahme der Magnetachse mit den zwei Bilder die ich eingestellt habe vergleichen. Denn die Aufnahme ist bei der modifizierten pass genauer. Die alte konnte ich ohne widerstand einfach abnehmen, die modifizierte musste ich schon mit etwas Kraftaufwand drauf schieben. Bei der Modifizierten müssen die zwei Nasen in das Stern eingeschoben werden was genau passt. Bei der ehemaligen sind nur zwei Nasen vorhanden was etwas spiel bei mir hatte. Vor dem Umbauen hatte ich merklich spiel, nach dem Umbau gar keines mehr.

Das das modifizierte Flügelrad wirklich immer einen hörbaren Effekt hat, möchte ich bezweifeln bis ich eine saubere Messung sehe

Mit einer anderen Messung kann ich dir als privat Person nicht dienen. Kann nur von dem Berichte wie es bei mir ist und läuft. Natürlich kannst du meine Aussage anzweifeln, da kann ich dann auch nichts dran ändern.

Natürlich kann hier niemand irgendwas garantieren, denn das was bei dem einem läuft muss beim nächsten nicht gleich laufen. Es geht hier bei etwa 6 Euro auch nicht um ein Vermögen. Wobei es von mir nur eine optionale Empfehlung war, denn die Pumpe ist auch so schon sehr leise.
Bei mir hat es geholfen und mehr kann ich dazu nichts zu sagen.



[Sverre]

Das kann ich nur aus meiner Aquaristik bestätigen.

EHEIM universal 300

Wobei ich schon lange nicht mehr das "güne Flügelrad" gesehn habe.
Vibrationen treten eher auf wenn der Schlauch nach dem Auslass abgeknickt ist und der Motor gegen last anarbeitet.
Ob 90 Gradwinkel und Co. auch dazu beitragen müsst man mal sehn.

Nachtrag:
Hab eine meiner Aquaristik Pumpen mal zerlegt....
1.Kein Spiel im Flügelrad
2. ist so innen augebaut wie das modifizierte Flügelrad.

Kein plan was und warum da im WAKÜ Bereich verkauft wird.



[IICARUS]

Das Bild mit dem grünen Flügelrad ist von mir, ist auch was ich bei mir ausgebaut habe.
Beim modifiziertem musste ich das Bild vom Shop nutzen, da meines verbaut ist.

Verbaut habe ich bei mir direkt an der Pumpe am Ein- und Auslass 90 Grad Winkel-Adapter.
Läuft bei mir tadellos.

EDIT:

Nachtrag:
Hab eine meiner Aquaristik Pumpen mal zerlegt....
1.Kein Spiel im Flügelrad
2. ist so innen augebaut wie das modifizierte Flügelrad.

Kein plan was und warum da im WAKÜ Bereich verkauft wird.

Das verstehe ich auch nicht, angeblich soll es umgeändert sein.

Bei mir war das grüne drauf und ein kleiner Gummischlauch um Spiel zu minimieren.
Im Grunde wurde hier versucht das gleiche wie mit dem Teflonband zu erreichen.

Ein wenig Spiel war bei mir zu 100% vorher vorhanden. Meine Pumpe ist wie bereits geschrieben selbst direkt davor mit 3000 U/min lautlos.
Zuvor war sie auch nicht laut, aber in unmittelbarer nähe schon leise raus zu hören. Kann es auch mit der Hand fühlen das sie nun lauf ruhiger ist.



[Tekkla]

Hättest du das nicht schon vor einem Monat so schön zusammentragen können? Es hätte mir sehr viel Recherche und Fragerei erspart.

Ist nur Spaß! Danke für die Mühe.

Und wenn man schon ein aquaero hat bzw. es fest eingeplant ist, braucht man mMn nicht über den Kauf dieser Pumpe nachdenken.
Würde da keinen Vorteil sehen.

Jo, stimmt schon. Ich hatte auch zuerst die AE Steuerung und habe mir trotzdem die AS Ultimate danach gekauft. Weniger, um das Ganze zu optimieren, als aus reinem Bock auf Technik und dem Zusammenspiel.

Ich habe zudem im letzten Monat gelernt, dass Kühlkonzepte auf Wasserbasis zu einem Großteil auch Idealismus und Vernarrtheit in Technik beinhalten, was dazu führt, dass man so manche für andere scheinbar unsinnige Ausgabe tätigt. Und selbst wenn man es nach eigenem Plan auf "optimal" auslegt und nach emsiger Recherche meint alles zusammen zu haben, fällt einem morgen ein, dass man ja da und dort noch was anderes, vermeintlich besseres machen kann/muss.

Meine Pumpe ist wie bereits geschrieben selbst direkt davor mit 3000 U/min lautlos.

Erst ab ~3.800 RPM kann ich die Pumpe vom leisten Surren der Festplatte unterscheiden. Davor ist sie auch auch ohne Mod nicht individuell wahrnehmbar. Und das sagt einer, dem vor kurzen von einem Ohrenarzt bescheinigt wurde, dass er das Gehör eines Kleinkindes habe.



[IICARUS]

Das stimmt, wobei ich in diesem Drehzahl Bereich nie komme, da ich entweder fest 3000 U/min nutze oder max. Drehzahl zum befüllen und entlüften.
Wobei ich diese 3000 U/min nur bis 30 Grad Wassertemperatur regeln lasse, denn damit habe ich etwa 65 l/h und ab dieser Temperatur lasse ich meine Pumpe aber Temperatur gesteuert noch weiter bis 3200-3300 U/min weiter hoch drehen, denn dann komme ich noch bis etwa 75-85 l/h unter Last weiter hoch.

Mir ist klar das mehr Durchfluss nicht viel bringt, aber wenn die Pumpe schon solche Funktionen als Spielerei mit bringt... wieso sollte man sie dann nicht nutzen...
Solange ich meine Pumpe nicht raus hören kann ist es mir egal mit welcher Drehzahl sie läuft.

Ich habe auch meine Wasserkühlung innerhalb der ersten Tagen, Wochen und Monate immer wieder etwas umgebaut oder noch hinzugefügt.
Komplett fertig war ich daher auch erst nach etwa 3 Monate, wobei eine Kleinigkeit gibt immer weiterhin hin und wieder.



[Tekkla]

Hmm. Die 65 l/h bekomme ich nicht hin. Mit 2x280 slim, dem gleichen Mo-Ra 360, CPU wie GPU Block komme ich bei 3.000 RPM laut Durchflusssensor auf 35 l/h. Die 65 bekomme ich nur mit 4.800 RPM. Wobei ich sagen muss, dass ich 8x 90° Anschlüsse im Loop verwende. Von der Temperatur macht es jedenfalls keinen Unterschied ob nun 35 oder 65 Liter pro Stunde.
