Maxdata im Wandel der Zeit (Finale Bilder)

[~Tj@rden~]

Dass der Lüfter nach außen demontiert wird ist mal was neues -> daher ein Daumen hoch.
Dafür ist durch die hintere Befestigung der cleane look außen hin
Vielleich kannst du ja das Befestigungsblech bündig mit der Rückwand abschließen lassen.
Ich erarbeite gleich nochmal eine Skizze dazu.

€dit 1:
Ist Plexi nicht eine blöde Wahl für einen Lüfterausschnitt?
Schließlich soll ja Luft durchkommen

€dit 2:
So hier ist die Skizze:
Anhang anzeigen 434357
Die aüßere Blende soll also an der inneren Blende verschraubt werden.
Dann müsste nur noch das Blech jeweils gleich dich sein und schon sitzt sie Bündig zur Außenseite.

Man könnte allerdings auch statt der eckigen Blende mit dem runden Loch dort, wo die Lüfterblätter sind, auch einfach Lochblech nehmen



[Gnome]

AW: Maxdata im Wandel der Zeit

Geniale Technische Zeichnung! Sehr fein! Mit welchem Programm machst du die?



[watercooled]

Ich kann Gnome nur zustimmen, sehr saubere Zeichnung



[~Tj@rden~]

AW: Maxdata im Wandel der Zeit

Welche meint ihr damit denn jetzt?
Die von Affli oder die von mir?

Ich Tippe aber auf die von affli

Meine wäre übrigens mit Paint.net erstellt



[affli]

AW: Maxdata im Wandel der Zeit

@~Tj@rden~
Erst mal besten Dank an dich!
Dein Zeichnung verbessert ein Detail:
Nämlich das Blech als Inlay hinten einzulegen.. Die Idee ist gut,
leider hab ich Seitlich und Unten ein Platzproblem um die "Füsse" der Blende breiter zu machen!
Es löst leider auch nicht mein Schraubenproblem auf der Innenseite.

Du hast aber meine Zeichnung auch etwas falsch verstanden;
Das Blech ist rund (d76mm) ausgeschnitten, genau so das Plexi dahinter.
Dies dient lediglich dazu (beleuchtet) den Kreis besser zur geltung zu bringen!

@Gnome & watercooled
Dankesehr. Ich hab die Skizze mit Vektorworks 11 gezeichnet.
Für irgendwas muss ja mein Beruf auch gut sein hier..!

@Thread
Ich komme doch irgendwie erstaunlich gut vorwärts, fragt sich wie lange noch.
Heute Abend wieder "kurz" was gewerkelt.

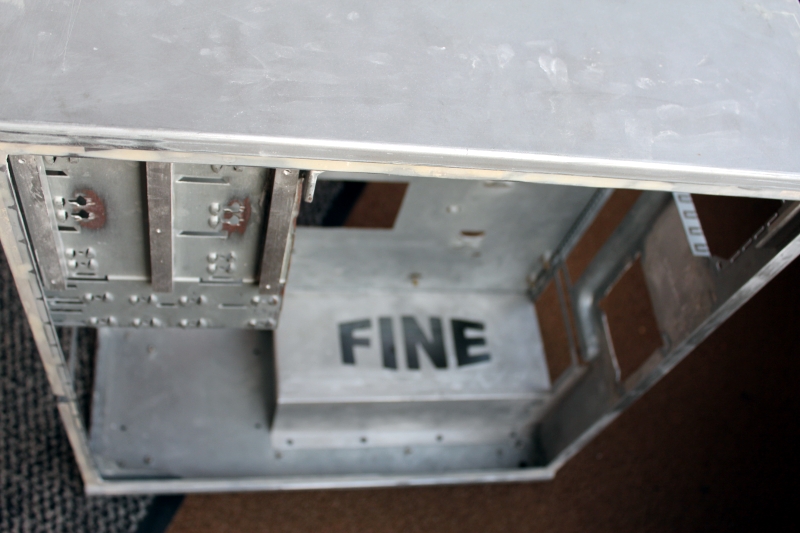

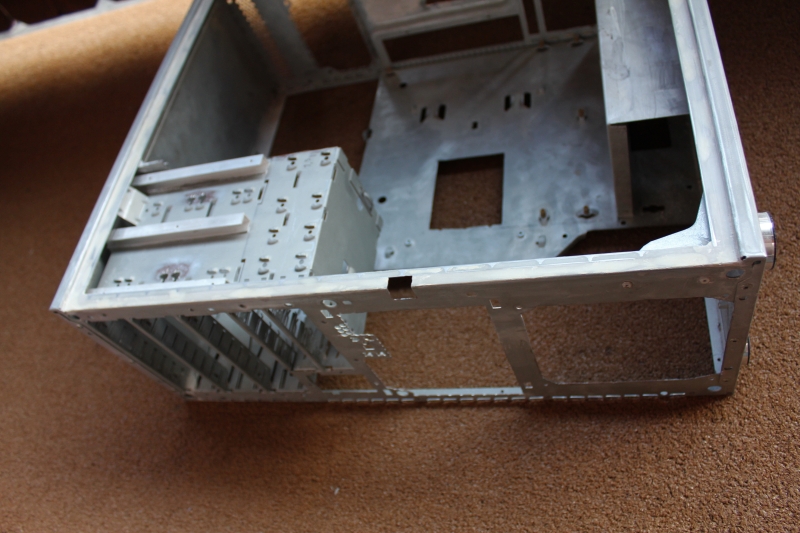

Mal wieder etwas mit dem Dremel gewütet.

Die ganzen vorstehenden Ecken abgeschliffen..

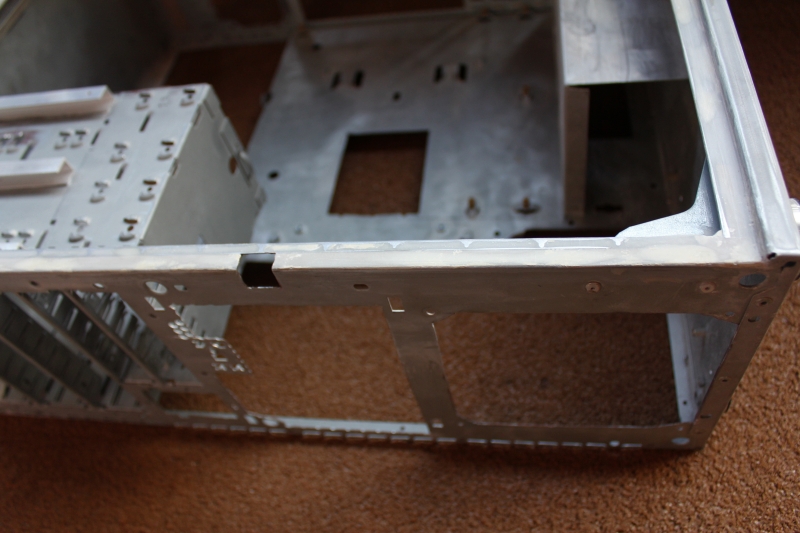

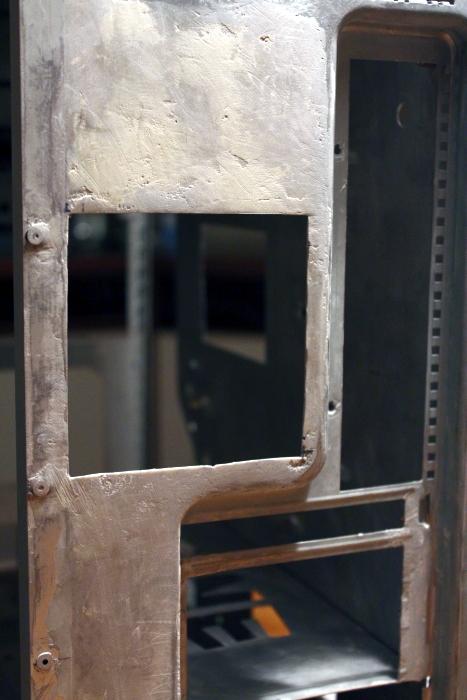

Das Loch vorne im rahmen hatte ich noch nicht verschlossen da ich dachte für irgendwas muss das sein..

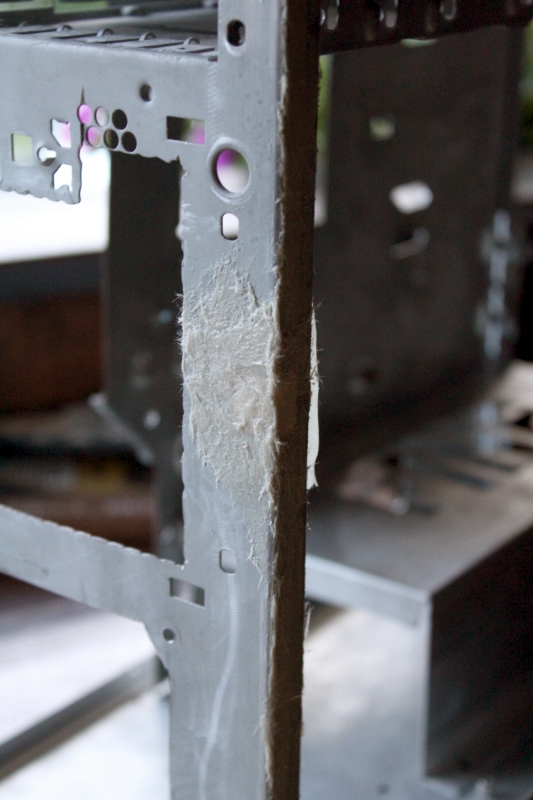

Aber nachdem ich jetzt noch mal die Front aufgesetzt hatte war klar es darf trotzdem Verspachtelt werden.

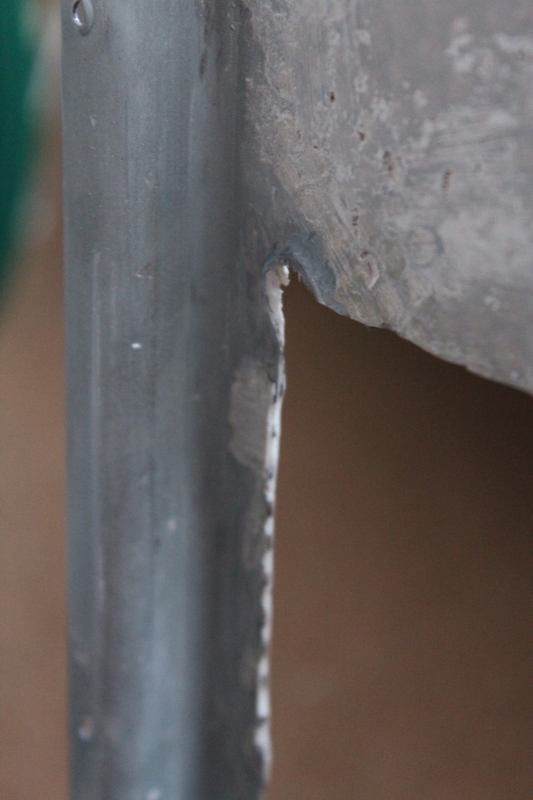

Zwei Metall Stege mussten abgeschnitten werden und kurz angeschliffen.

Morgen darf dann zur abwechslung wieder geschliffen werden!

Je länger desto mehr bin ich der Meinung, den Lüfter von Innen direkt an die Blende zu verschrauben.
Viele Probleme lösen sich so von alleine!

Ob Schrauben um die Verkleidung oder in der Verkleidung spielt ja wohl keine Rolle!

Oder kennt einer eine Lösung ohne jeglichen sichtbaren Schrauben auf der Innenseite?

Es wäre nämlich perfekt wenn ich bis Sonntags fertig wäre mit dem Rücken des Max D.

Gute Nacht



[haggie]

AW: Maxdata im Wandel der Zeit

Ja, wird Zeit, dass es endlich an's feintuning geht... ich bin schon völlig hibbelig



[h_tobi]

AW: Maxdata im Wandel der Zeit

Oha, da ist ja wieder einiges zu schleifen.
Was hälst du von Gummientkoppler um den Lüfter zu montieren? Dann wären keine Schrauben sichtbar und er ist gleich noch entkoppelt.



[Ciddy]

AW: Maxdata im Wandel der Zeit

Klasse Arbeit wieder mal affli

zu deinem Problem mit der Lüfter Montage wären vielleicht die Teile ideal
Aquatuning - Schweiz - Der Wasserkhlung Vollsortimenter - NesteQ RubberScrew Magnet NesteQ RubberScrew Magnet 85034



[affli]

AW: Maxdata im Wandel der Zeit

Morgen,

@Haggie
Ich werd langsam auch ungeduldig,
es warten aber noch ein paar Stunden arbeit auf mich bevor Max in die Lackiererei darf.

@Tobi
Besten Dank! Die Gumminoppen lösen leider mein Problem auch nicht.
Trotzdem muss durchgebohrt werden und die Löcher sind sichtbar.

@Ciddy
Hmm, spannende Dinger! Danke für dein Link!
Muss ich mir später noch mal genauer anschauen.

@Thread

Das blöde Lüfterdetail will mich zur Zeit gar nicht in Ruhe lassen.

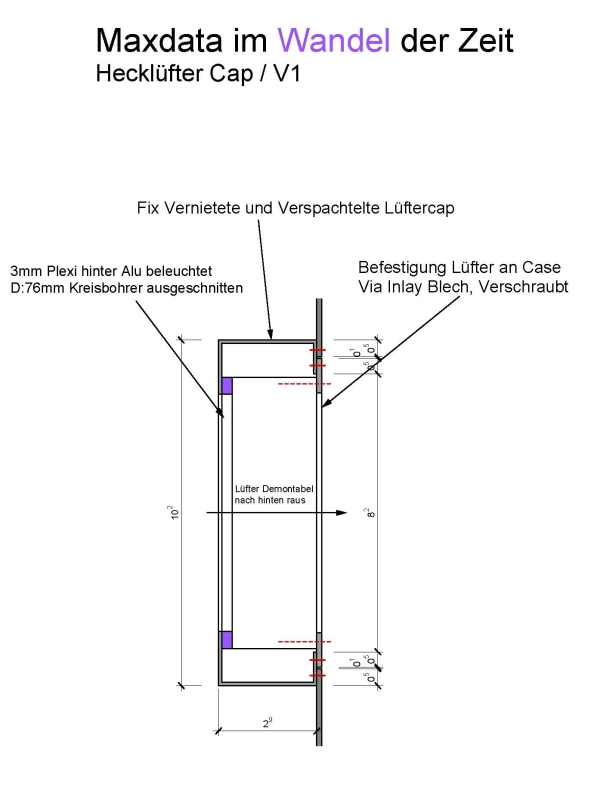

Ich hab noch mal eine Alternative Ausgeklügelt..

Bis jetzt find ich dieses Detail das beste.
Vorallem ist nicht ein Loch, nicht eine Niete und auch keine Schraube sichtbar.

Frag mich halt nur ob die Kiste mit 10x10cm nicht bald zu wuchtig wird.
Der Platz wird auch brutal eng. Muss Abends schauen ob das (hoffentlich) so passt.

So long



[SirToctor]

AW: Maxdata im Wandel der Zeit

So Affli - erstmal sry für den Vorschlag wegen dem B&D Tool - hatte ich schon wieder völlig verpeilt, dass du dir ja den Fein gegönnt hast

Zur Abdeckung: wenn ich dich richtig verstanden habe, könntest du so wie auf dem Bild mit nur 2 Schrauben alles festmachen, würdest von innen keine Schrauben sehen und von Außen halt nur vier Stück. Trotzdem würde es demontabel bleiben.

Vlt. konnte ich dir ja weiterhelfen. Sollte ich jetzt n schwerwiegendes Problem übersehen haben, sorry - es ist noch früh



[UnnerveD]

AW: Maxdata im Wandel der Zeit

Es gibt doch von Enermax diese Lüfter mit magnetischem Rahmen - vielleicht lösen die dein Problem?

Oder du befestigst die Abdeckung mit einem verklebten Magneten...



[affli]

AW: Maxdata im Wandel der Zeit

@SirToctor
Danke für deine Mühe.. dieses Detail wär am einfachsten! Aber...
Du musst mir sagen wie ich den Lüfter mit Abkantungen nach innen überhaupt noch in die Blende bringe!?
Es gehn nämlich nicht! Ich must mir gestern aber auch erst ein Muster machen bis ich es feststellen konnte.
Daher funktioniert deine Lösung leider nicht!

@UnnerveD
Magnete sind eine gute Alternative auf die ich bis anhin noch nicht gekommen bin!
Danke für deinen Input. Das Plexi müsste aber weg, da ich sonst keine Haftung habe.
Aber die Idee ist gut, muss ich noch mal etwas daran herumstudieren.

Grundsätzlich bin ich aber der Meinung das Schrauben immer noch die sauberste Lösung wäre.

@Ciddy
Die verlinkten Magneten sind echt Hammer! Besten dank noch mal!
Ich denke mit denen sollts gut funktionieren!



[~Tj@rden~]

AW: Maxdata im Wandel der Zeit

Grundsätzlich bin ich aber der Meinung das Schrauben immer noch die sauberste Lösung wäre.

Vielleicht die sauberste, aber ganz sicher nicht die cleanste



[Gnome]

AW: Maxdata im Wandel der Zeit

Sehr fein, wie du das machst

Da fällt mir ein, ich hab irgendwie noch nie mit Spachtel gearbeitet. Ich hätt irgendwie mal voll Lust dazu

Was man alles damit machen kann - da sind der Kreativität keine Grenzen gesetzt. Ich hätt i wie mal Bock aufn Casecon aus MDF



[~Tj@rden~]

AW: Maxdata im Wandel der Zeit

Was man alles damit machen kann - da sind der Kreativität keine Grenzen gesetzt. Ich hätt i wie mal Bock aufn Casecon aus MDF

Bin gespannt auf ein TB



[affli]

AW: Maxdata im Wandel der Zeit

Morgen allerseits,

@Gnome
Spachtel ist was ganz geniales! Aber vergiss nie;
Der Schleifauwand ist abartig, ganz lieb ausgedrückt
MDF ist ein sehr schwieriges Material, mit dem sich erst mal umzugehen weiss.
Aber warum nicht? Lassen sich schöne sachen draus machen, aber halt eher Möbelstücke.

@Thread

Ich hab mir Abends die Lüftergeschichte noch mal sorgfältig überlegt.
Bin glaub ich so ziemlich alle Ideen durchgegangen die ich in den letzten Tage hatte..

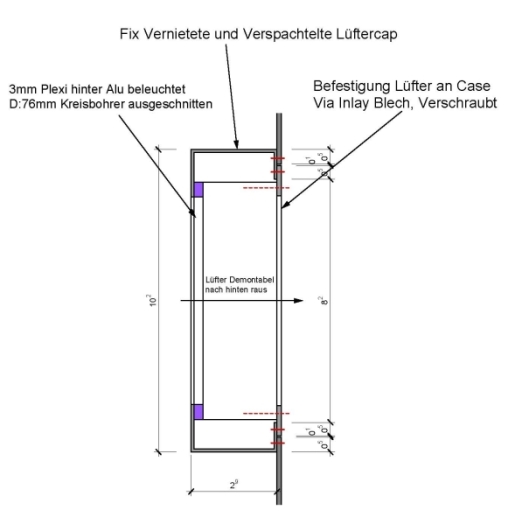

Gewonnen hat definitiv meine letzte Zeichnung / Variante. Ich werde den Lüfter anschrauben.
Letztlich habe ich mich gegen Magneten entschieden, da ich zu viel Luft von der Alublende bis zum Plexi hätte.
Die dicke des Magneten ist mit mindestens 5mm einzuschätzen.

Letztlich wird die Blende "grösser" was mir eigentlich überhaupt nicht passt! Das Element wirkt für mich irgendwie zu Wuchtig.
Leider ist dies unumgänglich wenn ich weder Löcher noch Köpfe noch Nieten noch Schrauben sehen will und
die Blende Fix montiert wie der Lüfter demontabel sein soll.

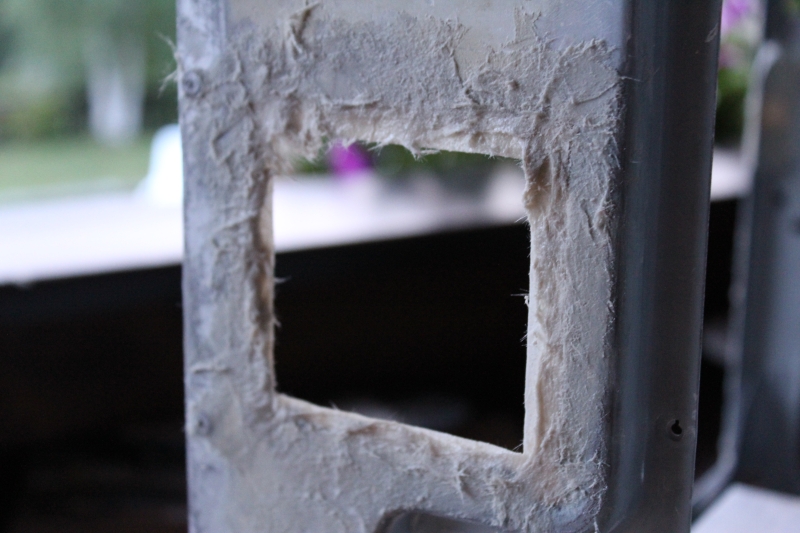

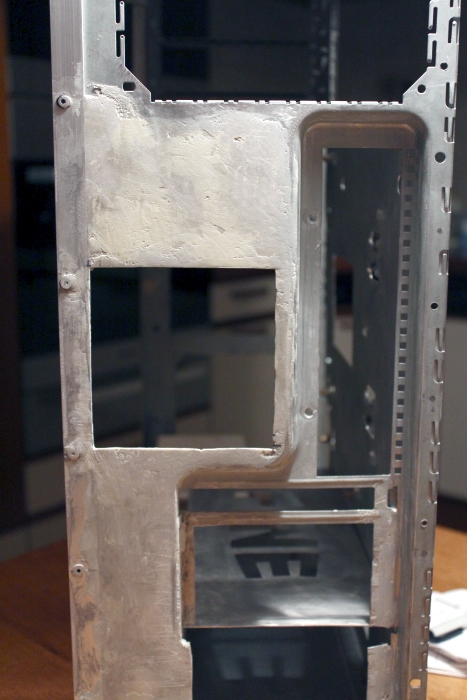

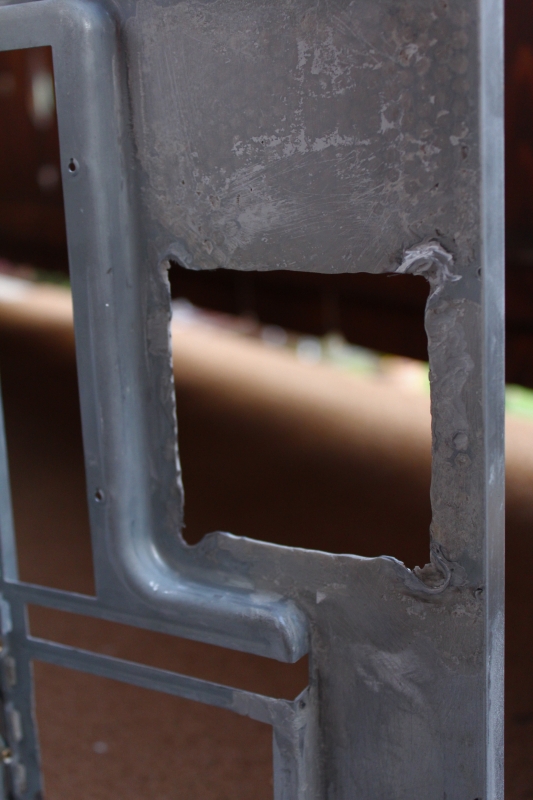

Ich konnte meine Spachtlung von Gestern also vergessen und den Ausschnitt nochmal vergrössern...
Dieser ist jetzt 91x91mm gross, so habe ich je 5mm Anschlag fürs Inlay auf allen vier Seiten,
nachdem der Lüfter 80mm eingeschoben wird.

Ich hoffe das passt alles so wie ich mir das vorstelle. Bohren und Abkanten muss ich dann auch sehr genau!
Wird auf jeden fall ein sehr spezielles und Aufwändiges Detail am Mod werden.

Das ganze eigentlich nur wegen SirToctor! Tzz..

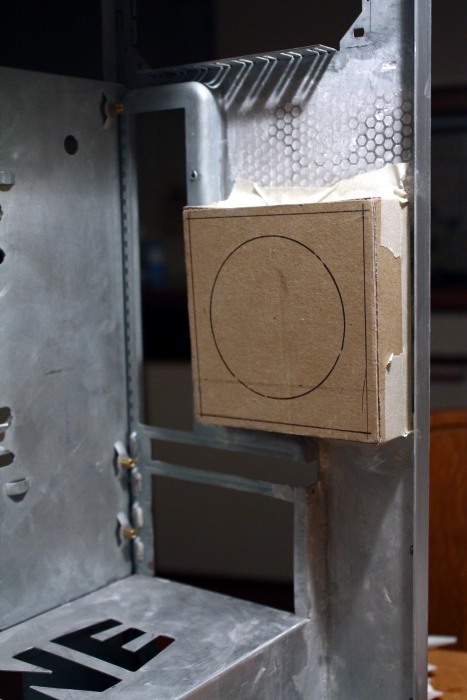

Die Kartonblende ist etwas zu gross geraten..
Aber die Blende wird mit 102x102mm auch dementsprechend grösser.
Wenn ich mir überlege... das ist noch nicht mal ein 120er Lüfter..
Ausserdem ob es jetzt 90mm sind oder dann gleich 100mm wird wohl eher egal sein.
Passt schon- Muss!

Als nächstes wird die Blende zugeschnitten und gebohrt.



[MatMade142]

AW: Maxdata im Wandel der Zeit

morgen

bewundere dich, wie viel arbeit du in so ein 0815 gehäuse steckst



[MetallSimon]

AW: Maxdata im Wandel der Zeit

Super, was du da aus dem Case machst

Ich hab mir Abends die Lüftergeschichte noch mal sorgfältig überlegt.
Bin glaub ich so ziemlich alle Ideen durchgegangen die ich in den letzten Tage hatte..

Gewonnen hat definitiv meine letzte Zeichnung / Variante. Ich werde den Lüfter anschrauben.
Letztlich habe ich mich gegen Magneten entschieden, da ich zu viel Luft von der Alublende bis zum Plexi hätte.
Die dicke des Magneten ist mit mindestens 5mm einzuschätzen.

Wenn du Neodym Magnete ( diese z.B.:10 Neodym Magnete rund 5 x 1 mm) nimmst, dann sollte das eigentlich klappen. Die sind nur einen mm Dick. Einfach Schraube in Lüfter, Magnet auf die Schraube und ab ans Case damit.



[affli]

AW: Maxdata im Wandel der Zeit

Hi,

@matmade
Herzlich willomen im Forum und besten Dank an dich!

@Simon
Ich müsste aber Vorne auf das Plexi verzichten und das möchte ich nicht.
Das Magnet hinten zu befestigen ist irelevant, da mir hinten zu den ganzen Nietenköpfe Schrauben egal sind.
Ob die kleinen Dinger wirklich halten bei laufendem Lufi oder gar Geräusche ans Blech bringen sei auch dahingestellt..

Ausserdem lass ich mich jetzt auch nicht mehr vom Plan abbringen!
Ich hasse es sachen drei mal zu machen!

Danke aber trotzdem für deinen Input. Lieb gemeint!



[SirToctor]

AW: Maxdata im Wandel der Zeit

Das ganze eigentlich nur wegen SirToctor! [/B] Tzz..

Tut mir ja Leid, dass ich dich auf so "dumme" Ideen bringe - aber ich bin von deinem Projekt einfach super begeistert, affli!
Deswegen muss ich da halt auch meinen Senf zu geben.

Wird ne super Sache...das hab ich im Gefühl


Fühle aber auch n bisschen geehrt, dass du ne Idee von mir umsetzt
