AW: Maxdata im Wandel der Zeit
Ich bin dir doch auch Dankbar Sir, so ist es ja nicht! Ausserdem darfs du da ruhig stolz drauf sein!
Das ist sehr edel Ausgedrückt! Besten Danke UnnerveD!
Heute gehts ans Blechanzeichnen und Zerschneiden, Samstag Morgen will ich dann an die Abkantbank!
Fühle aber auch n bisschen geehrt, dass du ne Idee von mir umsetzt
Ich bin dir doch auch Dankbar Sir, so ist es ja nicht! Ausserdem darfs du da ruhig stolz drauf sein!
Das ist sehr edel Ausgedrückt! Besten Danke UnnerveD!
Heute gehts ans Blechanzeichnen und Zerschneiden, Samstag Morgen will ich dann an die Abkantbank!
TE
TE
affli
Software-Overclocker(in)
AW: Maxdata im Wandel der Zeit
Grüezi,
Wie ich bereits Angekündigte, war ich heute Abend mit Blecharbeiten beschäftigt.
Eine sehr angenehme Abwechslung zum Schleifen die letzten Tage.

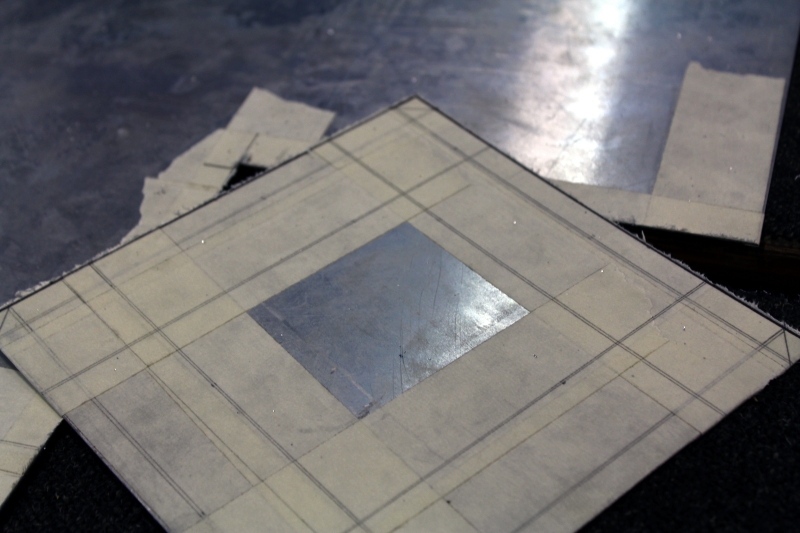

Nach dem ich noch mal alles Vorwärts und Rückwärts nachgemessen habe gings nach dem Anzeichnen ans Zuschneiden des Blechs.
Bevor ich aber wie eigentlich gewohnt den Dremel rausholte, vollzog ich meiner neuen Kreissäge den letzten Test.

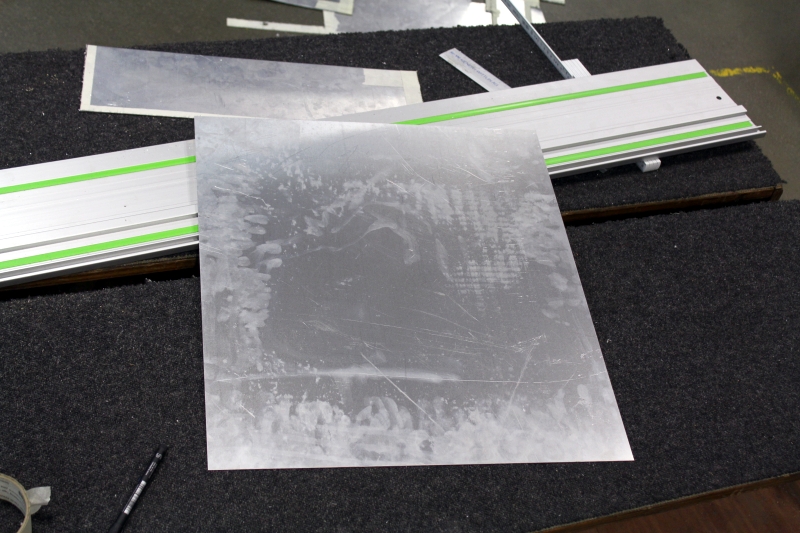

Wie gut lassen sich 1mm Alubleche schneiden?

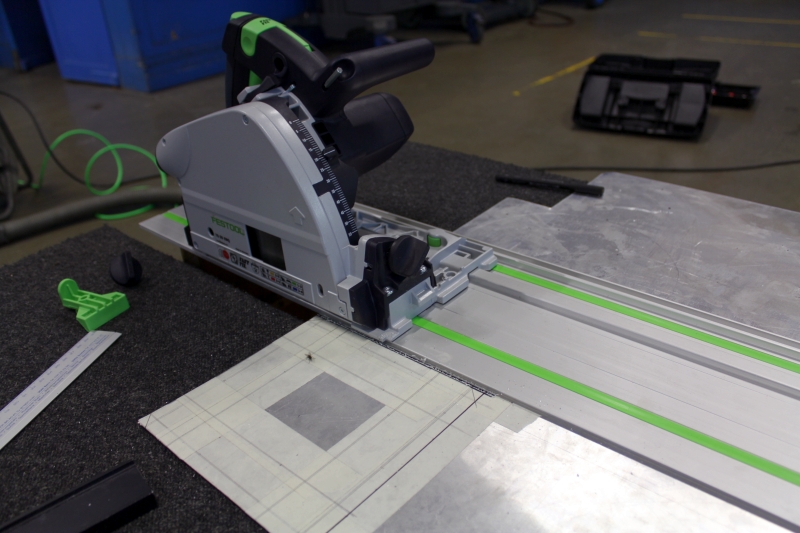

Mit dem zusätzlichen Sägeblatt für Plexi und Metall ist das ganze wie soll ich sagen? Genau! ein Segen!
Mit dem Kantenschutz aufgesetzt (das grüne kleine Ding links im Bild) ist es wie durch Butter schneiden!
Die Kanten, die Genauigkeit und die schnurgeraden Schnitte einfach fantastisch.
Wie war das früher mit der Flex / Dremel.. Schleifen? Was ist das..?
Das hat alles solch ein Spass gemacht, das ich gleich noch eine neue Seitenwand zugeschnitten habe.

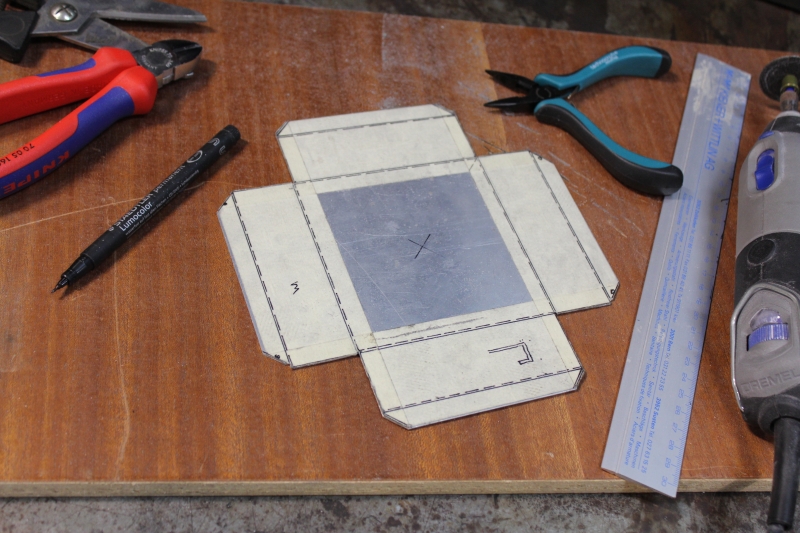

Hier dann der endstand des Abends. Eine Frage habe ich zum Schluss noch an die Profis!:

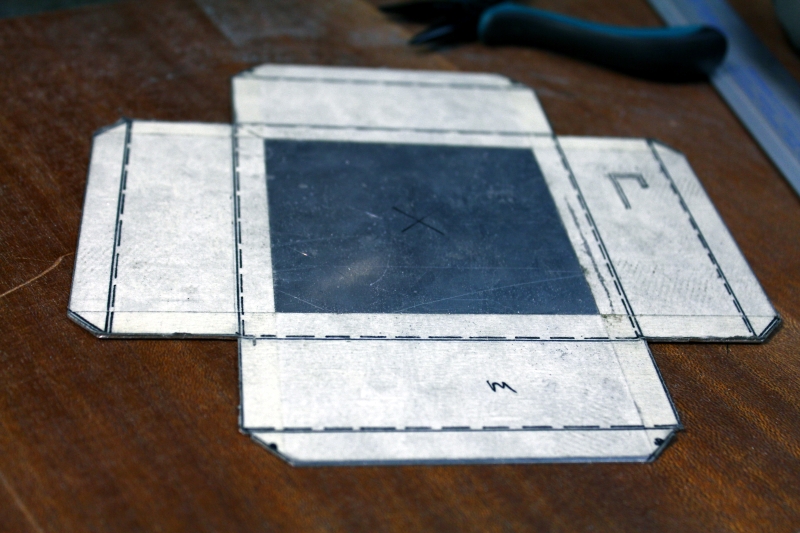

Es geht um die Ausschnitte der vier Quadrate am Rand! Die Seiten können ja nicht alle gleich lang sein! Kollision!
Wie erreiche ich also das schönste Eckdetail?
-Loch bohren in den Ecken?
-Zwei Seiten je um Blechdicke kürzen?
-Vier Seiten je um halbe Blechdicke kürzen?
-Wie angezeichnet ausschneiden und kante zb. verlöten?
Spätestens am Samstag erfahre ich vom Profi was sache ist,
aber bis dahin will ich den Ausschnitt bereits haben um direkt Abkanten zu können!
Also seit ihr gefragt!
Grüezi,
Wie ich bereits Angekündigte, war ich heute Abend mit Blecharbeiten beschäftigt.
Eine sehr angenehme Abwechslung zum Schleifen die letzten Tage.
Nach dem ich noch mal alles Vorwärts und Rückwärts nachgemessen habe gings nach dem Anzeichnen ans Zuschneiden des Blechs.
Bevor ich aber wie eigentlich gewohnt den Dremel rausholte, vollzog ich meiner neuen Kreissäge den letzten Test.
Wie gut lassen sich 1mm Alubleche schneiden?
Mit dem zusätzlichen Sägeblatt für Plexi und Metall ist das ganze wie soll ich sagen? Genau! ein Segen!
Mit dem Kantenschutz aufgesetzt (das grüne kleine Ding links im Bild) ist es wie durch Butter schneiden!
Die Kanten, die Genauigkeit und die schnurgeraden Schnitte einfach fantastisch.
Wie war das früher mit der Flex / Dremel.. Schleifen? Was ist das..?
Das hat alles solch ein Spass gemacht, das ich gleich noch eine neue Seitenwand zugeschnitten habe.
Hier dann der endstand des Abends. Eine Frage habe ich zum Schluss noch an die Profis!:
Es geht um die Ausschnitte der vier Quadrate am Rand! Die Seiten können ja nicht alle gleich lang sein! Kollision!
Wie erreiche ich also das schönste Eckdetail?
-Loch bohren in den Ecken?
-Zwei Seiten je um Blechdicke kürzen?
-Vier Seiten je um halbe Blechdicke kürzen?
-Wie angezeichnet ausschneiden und kante zb. verlöten?
Spätestens am Samstag erfahre ich vom Profi was sache ist,
aber bis dahin will ich den Ausschnitt bereits haben um direkt Abkanten zu können!
Also seit ihr gefragt!
Anhänge
Zuletzt bearbeitet:
MetallSimon
PCGHX-HWbot-Member (m/w)
AW: Maxdata im Wandel der Zeit
Du meinst wohl gestern Abend
Das beste Ergebnis bekommst du glaube ich, wenn du je eine Seite pro Quadrat um Blechdicke kürzt.
Wenn du genau an den Linien Abkanten willst, dann musst du aber an einer Seite je eine Blechdicke größer machen(oder?).
Also da wo die roten Linien sind je die Blechdicke dranlassen.
Du meinst wohl gestern Abend
Das beste Ergebnis bekommst du glaube ich, wenn du je eine Seite pro Quadrat um Blechdicke kürzt.
Wenn du genau an den Linien Abkanten willst, dann musst du aber an einer Seite je eine Blechdicke größer machen(oder?).
Also da wo die roten Linien sind je die Blechdicke dranlassen.
Anhänge
TE
TE
affli
Software-Overclocker(in)
AW: Maxdata im Wandel der Zeit
Richtig, gestern Abend!
Ou das wär sehr nett! Bin jetzt nämlich gerade etwas verwirrt!
Edit:
Aber dann würde meine Aussenmasse nicht mehr stimmen!
Kann ich das gleiche Spiel nicht umdrehen? Zwei Seiten je innen kürzen?
Richtig, gestern Abend!
Ou das wär sehr nett! Bin jetzt nämlich gerade etwas verwirrt!
Edit:
Aber dann würde meine Aussenmasse nicht mehr stimmen!
Kann ich das gleiche Spiel nicht umdrehen? Zwei Seiten je innen kürzen?
Zuletzt bearbeitet:
h_tobi
Kokü-Junkie (m/w)
AW: Maxdata im Wandel der Zeit
Deine Außenmaße sollten noch stimmen, du bekommst nur kleine freie Ecken, du könntest natürlich auch die 2 Seiten kürzen,
müsstest aber etwas tiefer einschneiden, damit die Ecken voreinander stehen.
Oder du lässt es so und lötest die Ecken zusammen und feilst sie anschließend etwas rund, das sollte auch sauber aussehen und
die Maße wären dann wie vorgegeben.
Deine Außenmaße sollten noch stimmen, du bekommst nur kleine freie Ecken, du könntest natürlich auch die 2 Seiten kürzen,
müsstest aber etwas tiefer einschneiden, damit die Ecken voreinander stehen.
Oder du lässt es so und lötest die Ecken zusammen und feilst sie anschließend etwas rund, das sollte auch sauber aussehen und
die Maße wären dann wie vorgegeben.
Ciddy
Freizeitschrauber(in)
AW: Maxdata im Wandel der Zeit
Ich kann mir gut vorstellen, dass dein neuen Spielzeug ein S(a)egen is.
Zum Eckdetail kann ich nicht wirklich was beitragen. Nur soviel stell ich in den Raum: wäre es nicht auch hier am cleansten wenn es verspachtelt is bzw. wenn du verlötest müsste das Ergebnis doch ähnlich wie verspachteln sein?
Ich kann mir gut vorstellen, dass dein neuen Spielzeug ein S(a)egen is.
Zum Eckdetail kann ich nicht wirklich was beitragen. Nur soviel stell ich in den Raum: wäre es nicht auch hier am cleansten wenn es verspachtelt is bzw. wenn du verlötest müsste das Ergebnis doch ähnlich wie verspachteln sein?
haggie
Freizeitschrauber(in)
AW: Maxdata im Wandel der Zeit
Säääge
Ich würd's verlöten.
Ich denke, du kannst so sauber arbeiten, wie du willst, ein letzter µ an Spalt bleibt und wenn da das Licht der Plexi-LEDs durchschimmert, ärgerst du dir ein 2. Loch wohin, so sauber,wie du bisher gearbeitet hast.
Säääge
Ich würd's verlöten.
Ich denke, du kannst so sauber arbeiten, wie du willst, ein letzter µ an Spalt bleibt und wenn da das Licht der Plexi-LEDs durchschimmert, ärgerst du dir ein 2. Loch wohin, so sauber,wie du bisher gearbeitet hast.
TE
TE
affli
Software-Overclocker(in)
AW: Maxdata im Wandel der Zeit
Hallo Jungs
Danke für das rege Mitmachen und Studieren..!
Ich glaube die endgültige Lösung gefunden zu haben. Zumindest werd ich es mal so Versuchen.
Hoffe aber schwer das es bereits beim ersten mal Klappt wie gewünscht!

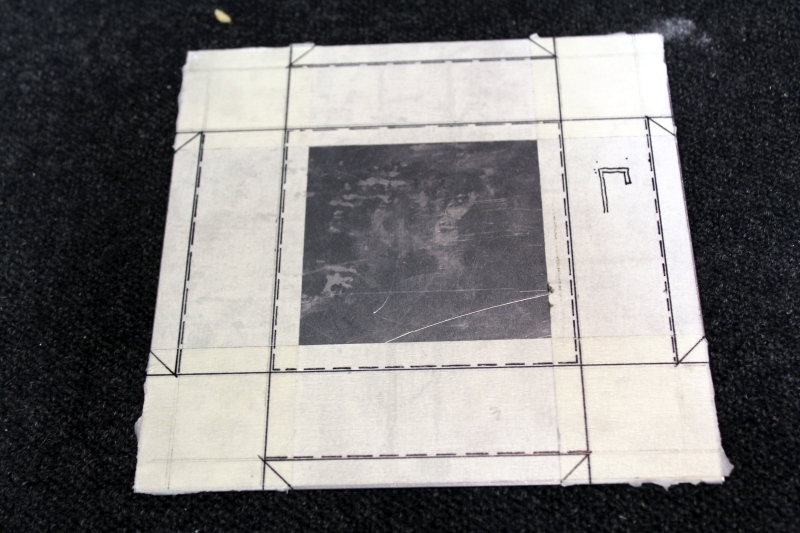

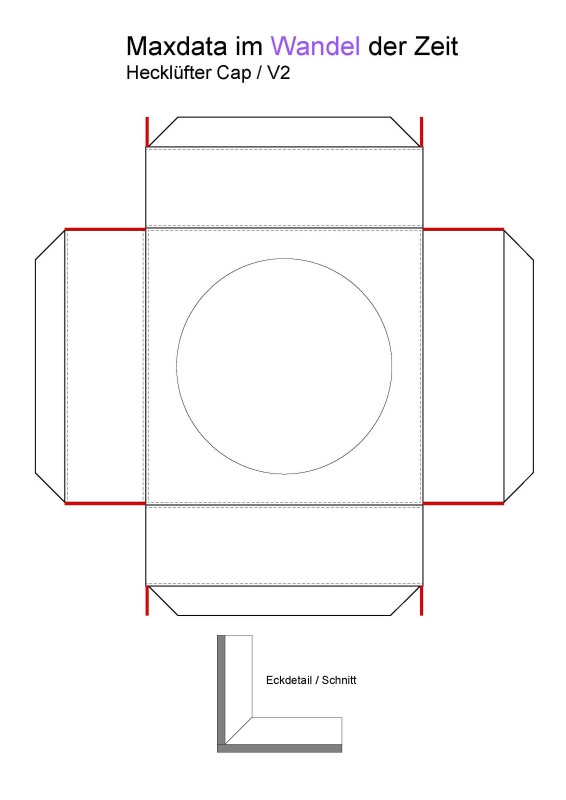

Die roten Linien zeigen die jeweiligen Abschnitte.
Entscheidend ist auch an zwei seiten die Winkel zu kürzen, sonst hab ich innen das selbe Problem.
Ich muss schon sagen, der Würfel ist ja noch sehr Simpel, aber schon der hat mich einiges an Vorstellungskraft gekostet.
Abwicklungen sind wohl nicht so meine Stärke oder sagen wir vielleicht noch nicht!
Hab heute auf der Baustelle den Spengler um Rat gefragt!
Er würde das ganze noch mit Laschen versehen um es ohne Lot lichtdicht zu kriegen.
Mir ist das aber zu Aufwendig, werd es jetzt mal so Probieren wie Aufgezeichnet!
Ausserdem, Verspachteln werde ich so oder so!
Hallo Jungs
Danke für das rege Mitmachen und Studieren..!
Ich glaube die endgültige Lösung gefunden zu haben. Zumindest werd ich es mal so Versuchen.
Hoffe aber schwer das es bereits beim ersten mal Klappt wie gewünscht!
Die roten Linien zeigen die jeweiligen Abschnitte.
Entscheidend ist auch an zwei seiten die Winkel zu kürzen, sonst hab ich innen das selbe Problem.
Ich muss schon sagen, der Würfel ist ja noch sehr Simpel, aber schon der hat mich einiges an Vorstellungskraft gekostet.
Abwicklungen sind wohl nicht so meine Stärke oder sagen wir vielleicht noch nicht!
Hab heute auf der Baustelle den Spengler um Rat gefragt!
Er würde das ganze noch mit Laschen versehen um es ohne Lot lichtdicht zu kriegen.
Mir ist das aber zu Aufwendig, werd es jetzt mal so Probieren wie Aufgezeichnet!
Ausserdem, Verspachteln werde ich so oder so!
Anhänge
crashy1984
PC-Selbstbauer(in)
hi ho,
nettes projekt hast du da angefangen! map ne andere frage:
welchen spachtel nutzt du? ich kenne div spachtel aus dem kfz bereich. weiß aber auch aus erfahrung das metall und spachtel nicht die besten freunde sind! du scheinst mit dem thema spachtel recht "großzügig" um zu gehen. versteh mich nicht falsch, ich weiß das man kfz und pc-modding nicht direkt vergleichen kann, dennoch wäre es ärgerlich auf später lackierten flächen häßliche risse zu bekommen, weil spachtel und metall nicht so sehr harmoniert haben. oft entstehen diese risse bei ausdehnung durch wärme. in wie weit das nun im pc-bau relevant ist weiß ich nicht...
wollte halt mal ein wenig darauf aufmerksam machen und bissel klugscheißern
sonst weiter so, macht spaß hier das zu verfolgen!
nettes projekt hast du da angefangen! map ne andere frage:
welchen spachtel nutzt du? ich kenne div spachtel aus dem kfz bereich. weiß aber auch aus erfahrung das metall und spachtel nicht die besten freunde sind! du scheinst mit dem thema spachtel recht "großzügig" um zu gehen. versteh mich nicht falsch, ich weiß das man kfz und pc-modding nicht direkt vergleichen kann, dennoch wäre es ärgerlich auf später lackierten flächen häßliche risse zu bekommen, weil spachtel und metall nicht so sehr harmoniert haben. oft entstehen diese risse bei ausdehnung durch wärme. in wie weit das nun im pc-bau relevant ist weiß ich nicht...
wollte halt mal ein wenig darauf aufmerksam machen und bissel klugscheißern
sonst weiter so, macht spaß hier das zu verfolgen!
crankrider
Software-Overclocker(in)
AW: Maxdata im Wandel der Zeit
Deine Lösung für die Inlay-Lüfter-Box gefällt mir sehr gut,
passt optisch TOP zum Projekt und in Deiner gewohnten
Arbeitsweise/Qualität kann und wird es nur perfekt werden
Grüße
crank
Deine Lösung für die Inlay-Lüfter-Box gefällt mir sehr gut,
passt optisch TOP zum Projekt und in Deiner gewohnten
Arbeitsweise/Qualität kann und wird es nur perfekt werden
Grüße
crank
TE
TE
affli
Software-Overclocker(in)
AW: Maxdata im Wandel der Zeit
@crashy1984
Hi, schön dich hier zu hören!
Deine Einwände sind mehr als gerechtfertigt!
Ich kann dir die genaue Marke gar nicht sagen aber mach dir keine Sorgen,
den der Spachtel kommt vom Autolackierer! Genau wie der Filler und die Grundierung.
Das wird also schon schief gehen..!
@crankrider
Ich danke dir mein Lieber! Finde es immer wieder schön dich hier begrüssen zu dürfen!
@Thread
Nach dem Abendessen werd ich loslegen das Blech fertig auszuschneiden.
Hoffen wir mal das ich nicht zu lange im Feierabendbier sitzen bleibe..!
@crashy1984
Hi, schön dich hier zu hören!
Deine Einwände sind mehr als gerechtfertigt!
Ich kann dir die genaue Marke gar nicht sagen aber mach dir keine Sorgen,
den der Spachtel kommt vom Autolackierer! Genau wie der Filler und die Grundierung.
Das wird also schon schief gehen..!
@crankrider
Ich danke dir mein Lieber! Finde es immer wieder schön dich hier begrüssen zu dürfen!
@Thread
Nach dem Abendessen werd ich loslegen das Blech fertig auszuschneiden.
Hoffen wir mal das ich nicht zu lange im Feierabendbier sitzen bleibe..!
crashy1984
PC-Selbstbauer(in)
@affli:
danke. sorgen naja wäre halt doof wenn später reißt. daher mein gedanke... bin voll der theoretiker... mache mir oft auch über evtl unsinniges gedanken... bin mal gespannt wenn mein TB startet wie lange ich da wirklich brauche
danke. sorgen naja wäre halt doof wenn später reißt. daher mein gedanke... bin voll der theoretiker... mache mir oft auch über evtl unsinniges gedanken... bin mal gespannt wenn mein TB startet wie lange ich da wirklich brauche
TE
TE
affli
Software-Overclocker(in)
AW: Maxdata im Wandel der Zeit
Guets Mörgeli
Das Feierabendbier ging bei dem schönen Wetter wie erwartet mal wieder etwas länger.
Trotzdem schaffte ich es etwa 22 uhr noch in die Werkstatt..
Das Blech ist ein deutlicher Schritt richtung Ende gerückt.
Ich hoffe echt ich schaff es Morgen auch gleich zum Abkanten.
Morgen ist ne Geburtstagsfeier von meinem Arbeitskollegen, da will ich schon Nachmittags hin.

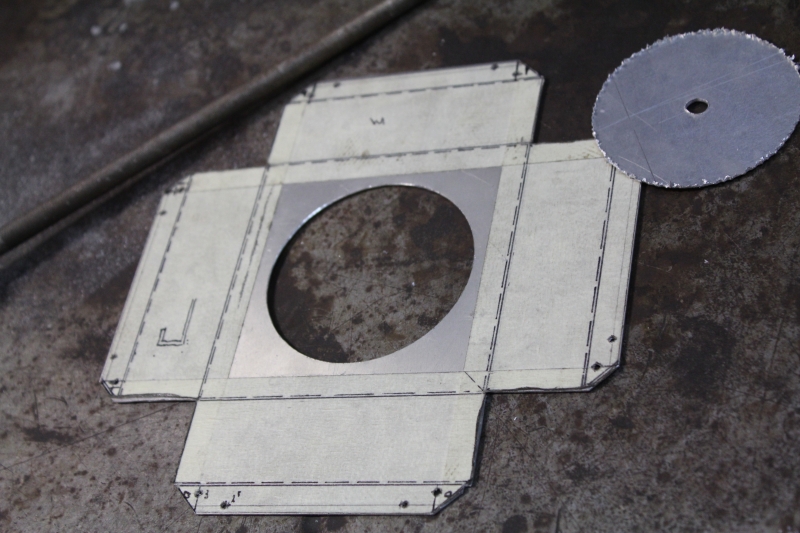

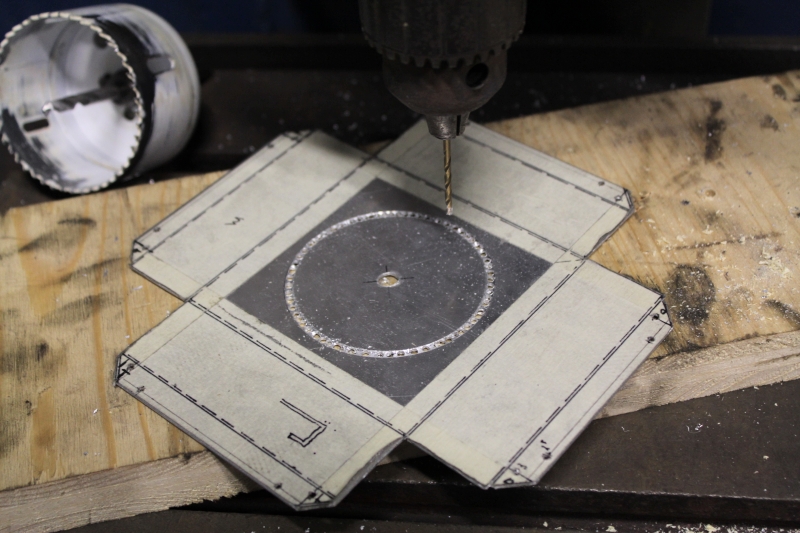

Aber was Quatsche ich da, ich zeig euch mal besser mein Blech:

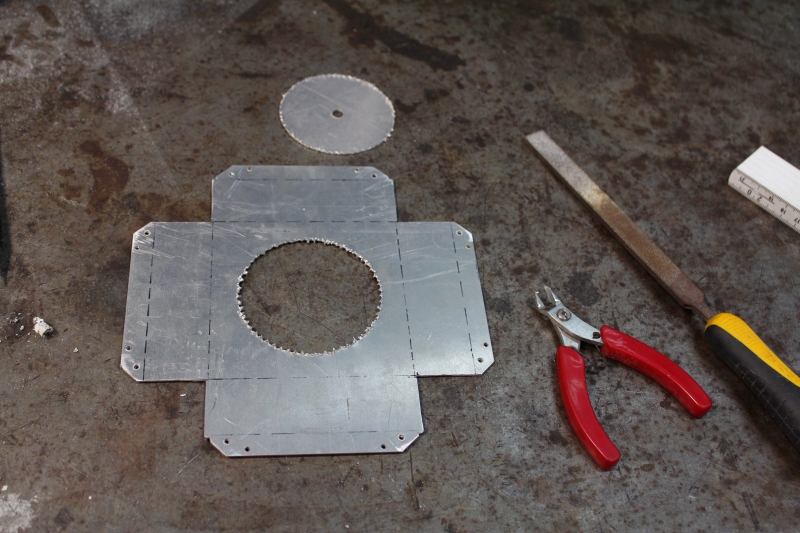

Um fast ein Uhr Morgens konnte ich das Blech leider nicht mehr mit dem Kreisbohrer ausschneiden, der Lärm war unerträglich!

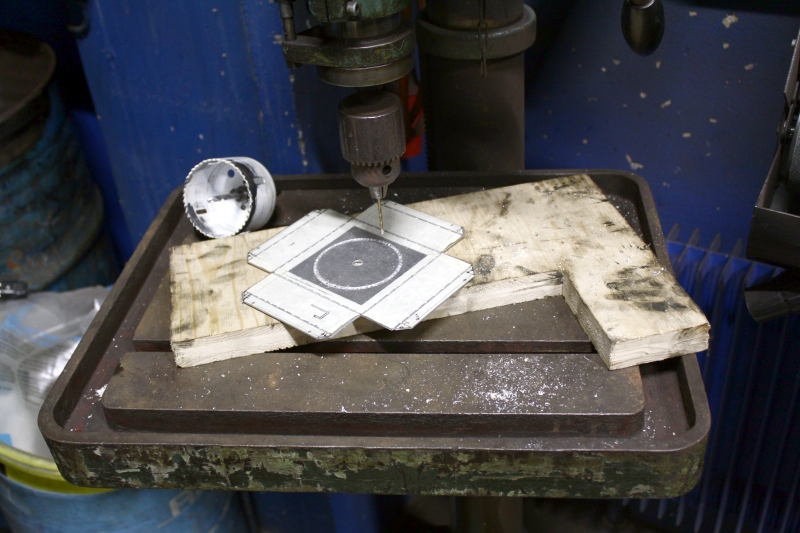

Also dann doch von Hand! Bohren, Schneiden und Schleifen.
Jetzt muss ich Schlafen, gute Nacht!
Guets Mörgeli
Das Feierabendbier ging bei dem schönen Wetter wie erwartet mal wieder etwas länger.
Trotzdem schaffte ich es etwa 22 uhr noch in die Werkstatt..
Das Blech ist ein deutlicher Schritt richtung Ende gerückt.
Ich hoffe echt ich schaff es Morgen auch gleich zum Abkanten.
Morgen ist ne Geburtstagsfeier von meinem Arbeitskollegen, da will ich schon Nachmittags hin.
Aber was Quatsche ich da, ich zeig euch mal besser mein Blech:
Um fast ein Uhr Morgens konnte ich das Blech leider nicht mehr mit dem Kreisbohrer ausschneiden, der Lärm war unerträglich!
Also dann doch von Hand! Bohren, Schneiden und Schleifen.
Jetzt muss ich Schlafen, gute Nacht!
Anhänge
haggie
Freizeitschrauber(in)
AW: Maxdata im Wandel der Zeit
Oh wow... aflli... mal wieder so sauber gearbeitet und das nachts um 1:00 Uhr!
Also ein bißchen krank musst du doch schon sein, oder liegt's an der sauerstoffarmen Höhenluft bei euch?
Ichhätte das Blech irgendwo hin gelegt, wäre ins Bett gegangen und hätte es morgens mit der Lochsäge ausgeschnitten bevor ich mir das Feilen antu...
Andererseits... ich hätte es wahrscheinlich mit der Lochsäge nicht so sauber hinbekommen, wie du mit der Feile
Aber sag mal, da willst du dich auf einer schnöden Geburtstagsfeier vergnügen und lässt uns dann hier auf updates warten?
Oh wow... aflli... mal wieder so sauber gearbeitet und das nachts um 1:00 Uhr!
Also ein bißchen krank musst du doch schon sein, oder liegt's an der sauerstoffarmen Höhenluft bei euch?
Ichhätte das Blech irgendwo hin gelegt, wäre ins Bett gegangen und hätte es morgens mit der Lochsäge ausgeschnitten bevor ich mir das Feilen antu...
Andererseits... ich hätte es wahrscheinlich mit der Lochsäge nicht so sauber hinbekommen, wie du mit der Feile
Aber sag mal, da willst du dich auf einer schnöden Geburtstagsfeier vergnügen und lässt uns dann hier auf updates warten?
h_tobi
Kokü-Junkie (m/w)
AW: Maxdata im Wandel der Zeit
Wie immer sehr saubere Arbeit von dir, ich bin gespannt, ob es dann mit dem Abkanten hin haut, normalerweise
weiß ich aus Erfahrung, das die 4te Seite nicht möglich sein wird, es sei denn, Ihr habt ein Schwert, das genau
auf die Breite der Bleche passt.
Drei Seiten kann man ohne Probleme Kanten, nur bei der vierten Seite muss das Schwert so klein sein, das es
zwischen die beiden Seitenbleche passt.
Dir viel Spaß bei der Party, ich bin dann auf´s Ergebnis gespannt.
Wie immer sehr saubere Arbeit von dir, ich bin gespannt, ob es dann mit dem Abkanten hin haut, normalerweise
weiß ich aus Erfahrung, das die 4te Seite nicht möglich sein wird, es sei denn, Ihr habt ein Schwert, das genau
auf die Breite der Bleche passt.
Drei Seiten kann man ohne Probleme Kanten, nur bei der vierten Seite muss das Schwert so klein sein, das es
zwischen die beiden Seitenbleche passt.
Dir viel Spaß bei der Party, ich bin dann auf´s Ergebnis gespannt.
MatMade142
Software-Overclocker(in)
AW: Maxdata im Wandel der Zeit
sehr saubere arbeit und das mit dem feierabend bier(en) intus.
ich respektiere deine geduld fürs feilen.
sehr saubere arbeit und das mit dem feierabend bier(en) intus.
ich respektiere deine geduld fürs feilen.
Cap´n Crunch
Komplett-PC-Käufer(in)
AW: Maxdata im Wandel der Zeit
Sehr schicke Arbeit ! schaut mit Sicherheit super aus wenn es fertig ist
Sehr schicke Arbeit ! schaut mit Sicherheit super aus wenn es fertig ist
Ähnliche Themen
