[Worklog] TJ07 - Black Seven - neue Front!

[Ben™]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme

Von der Produktpräsentation her schonmal ganz schick. Jetzt muss nur die Leistung noch stimmen .

Danke! Hier noch etwas zur Gelid: Gelid stellt GC-Extreme-Wärmeleitpaste vor - GC Extreme, Gelid, Wärmeleitpaste


btt.: Ich habe nun die gewünschte Wärmeleitpaste hier und ich habe die Wärmeleitpads hier.
Ich denke morgen oder am Freitag werd ich anfangen das Mainboard umzuklempnern.

Das mit dem Radiatorumbau wird noch ein bisschen dauern bis ich auch mal wirklich die Zeit dazu habe.



[zettiii]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme

Na dann viel Erfolg dabei ! Teu teu teu, dass alles heil bleibt

Die WLP sieht gut aus, ich hoffe die Leistung ist gut !



[affli]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme

Lass dir ruhig genügend Zeit!
Lieber an der gewohnten hohen Qualität festhalten!



[Ben™]

[Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover)

Danke Euch beiden.

Ich habe die Zeit am Wochenende genutzt und nun endlich das Mainboard umgebaut. Es lief soweit alles gut beim Umbau bis auf die kleinen EK-Krankheiten.
EK Water Blocks legt kleine "Standoffs" bei, die zwischen Kühler und Mainboard kommen.
Im Manual beschreibt EK dass man die Abstandshalter mit ein bisschen Wärmeleitpaste auf dem Kühler fixieren soll. So etwas kommt für mich jedoch nicht in Frage.

Daher musste ich all die kleinen Abstandshalter auf dem Mainboard vorplatzieren und den Kühler vorsichtig auflegen und zwar so dass nichts verrutscht.
Eine total nervige Angelegenheit die echt Zeitraubend war.

...so, nun die versprochenen Bilder.

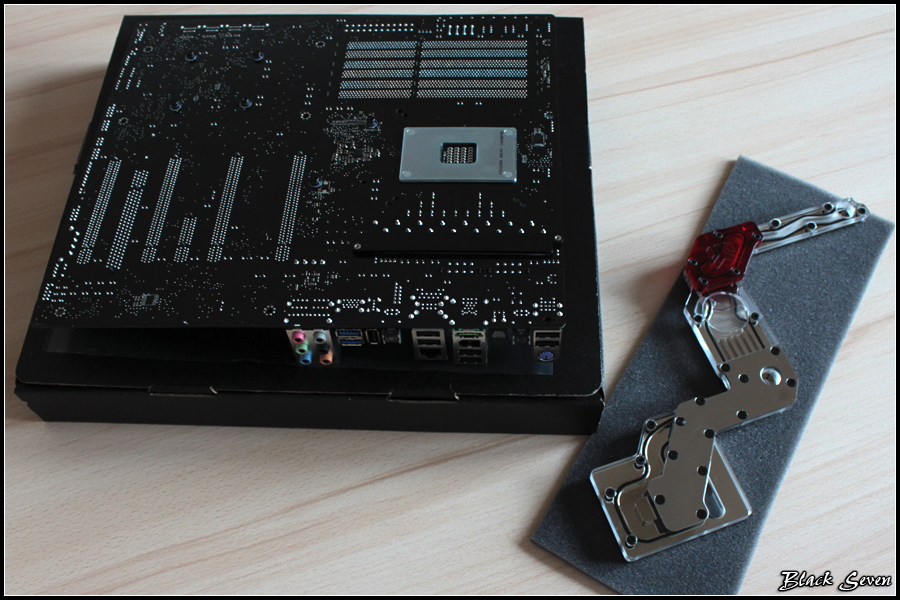

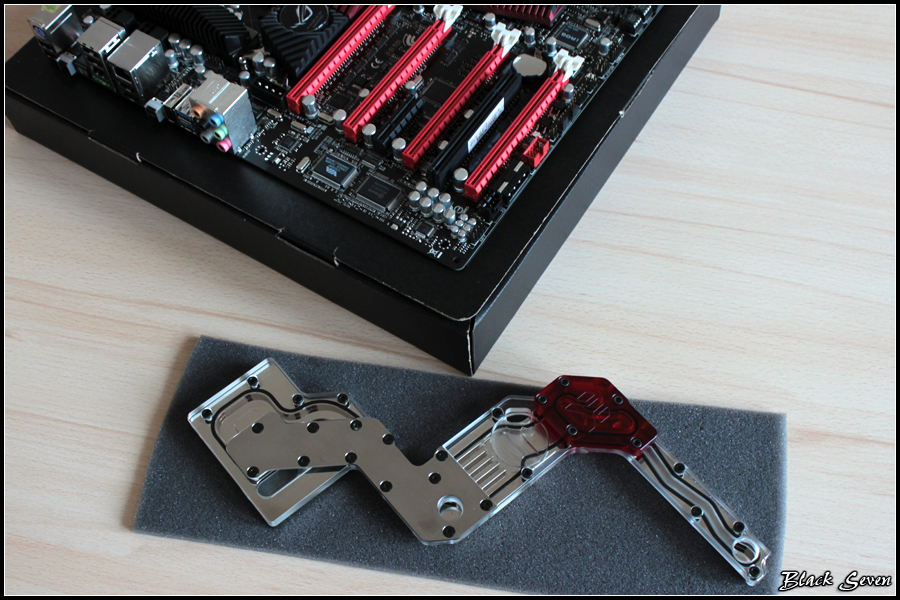

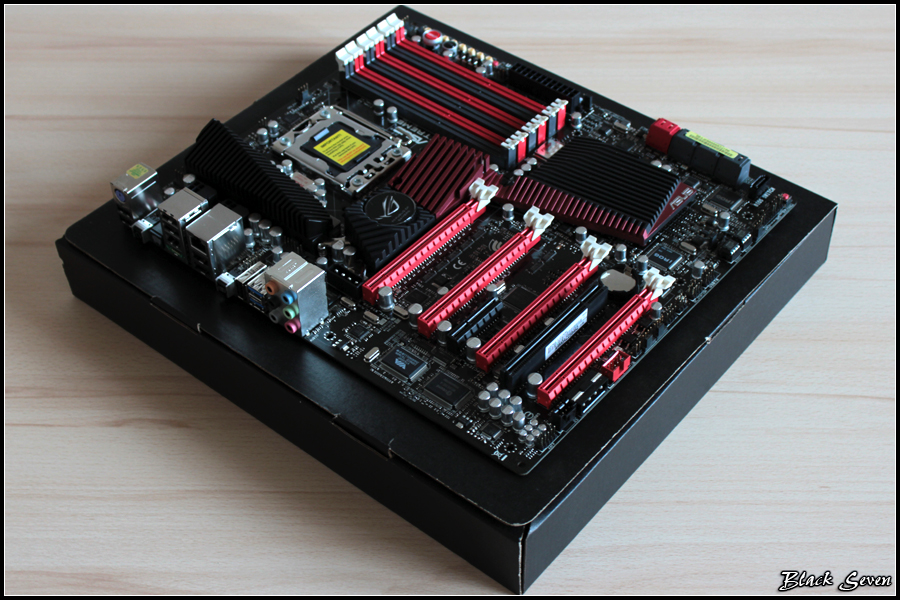

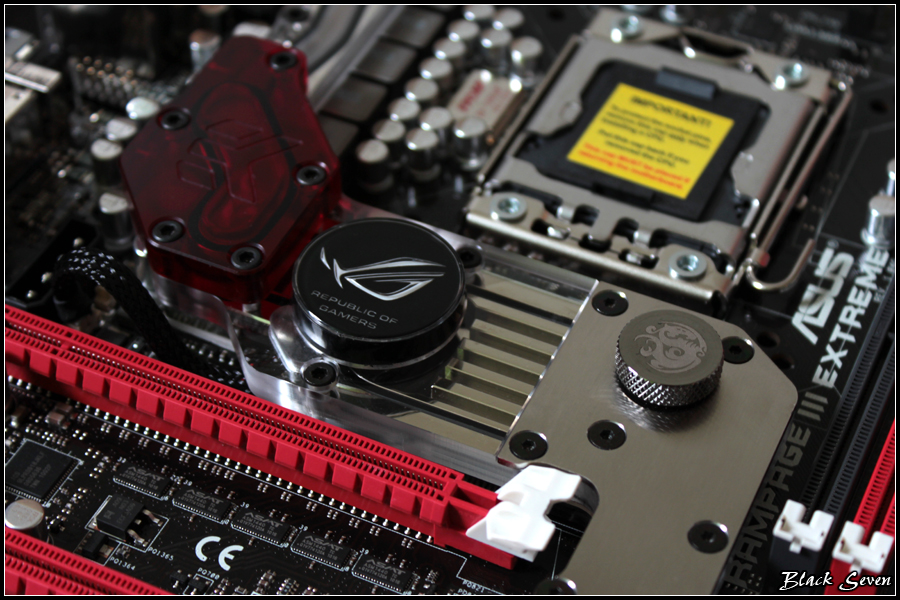

Umbau: Rampage III Extreme auf Fullcover EK Water Blocks EK-FB RE3 'Nickel / Plexi'

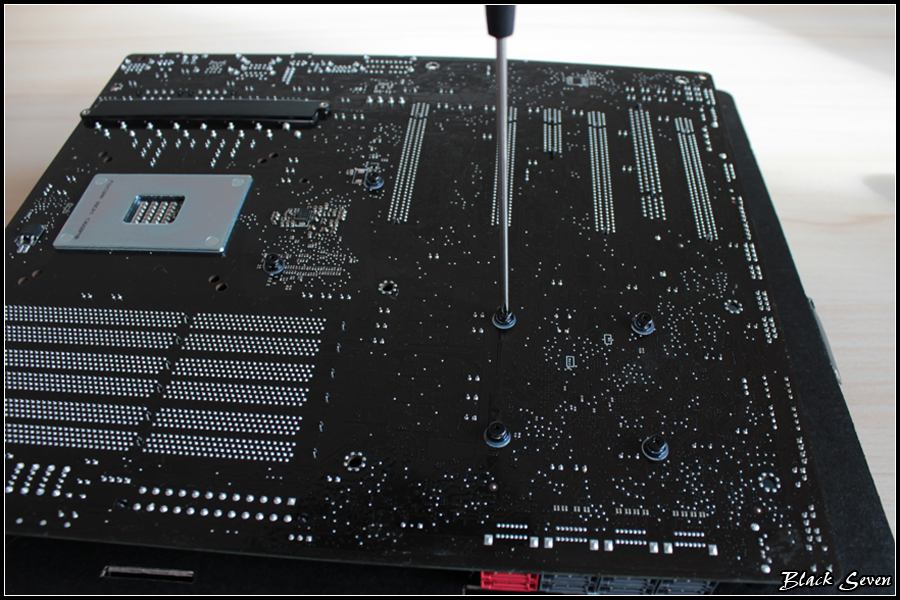

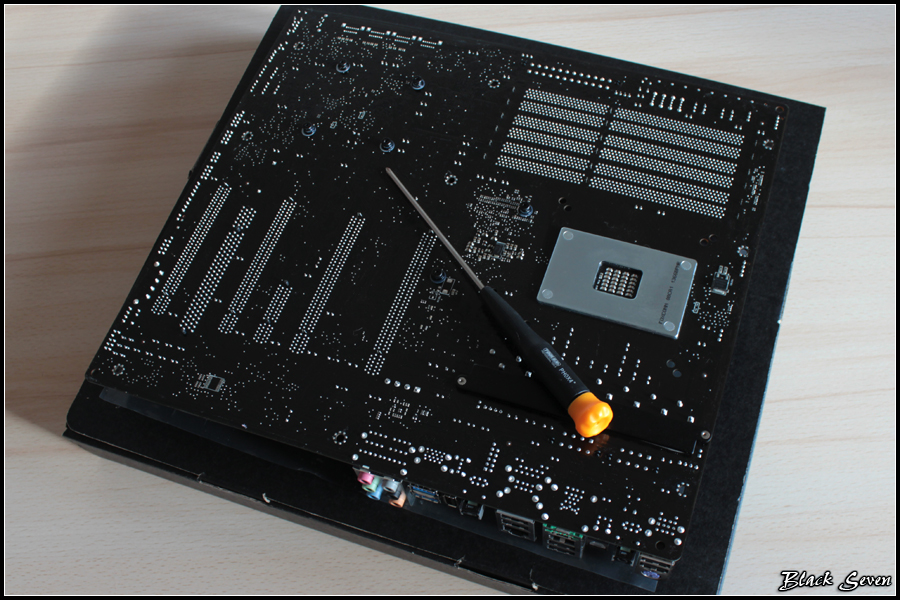

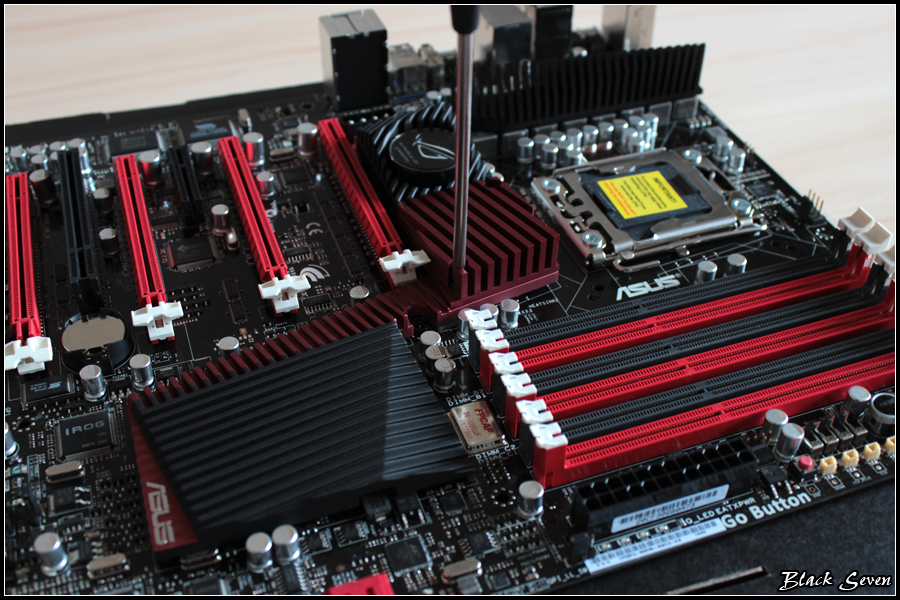

Benötigt wurde ein Präzisions-Schraubenzieher.

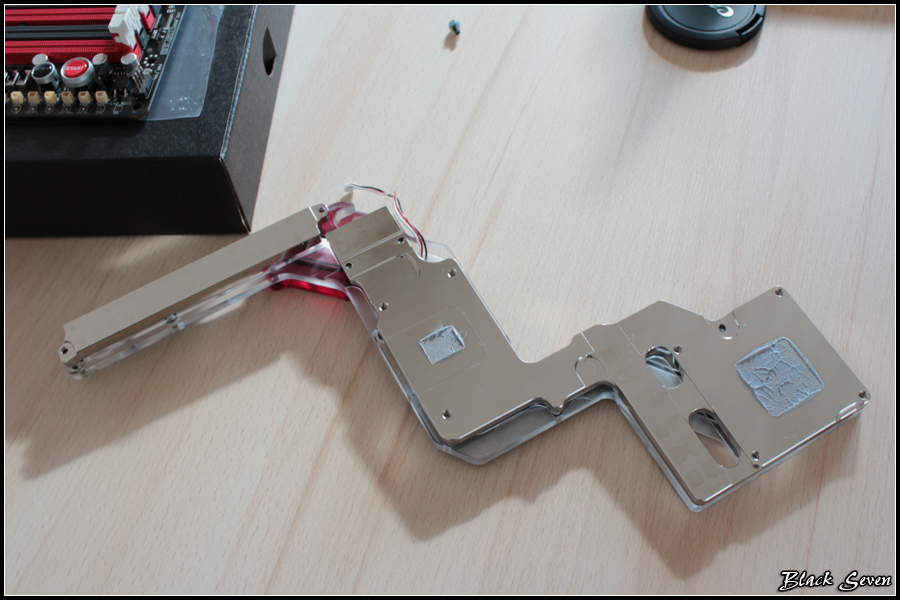

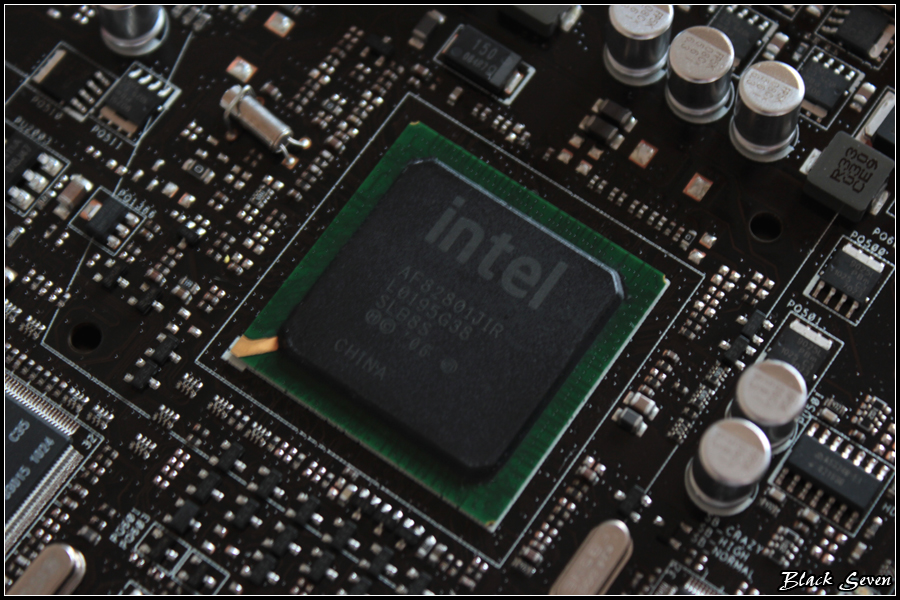

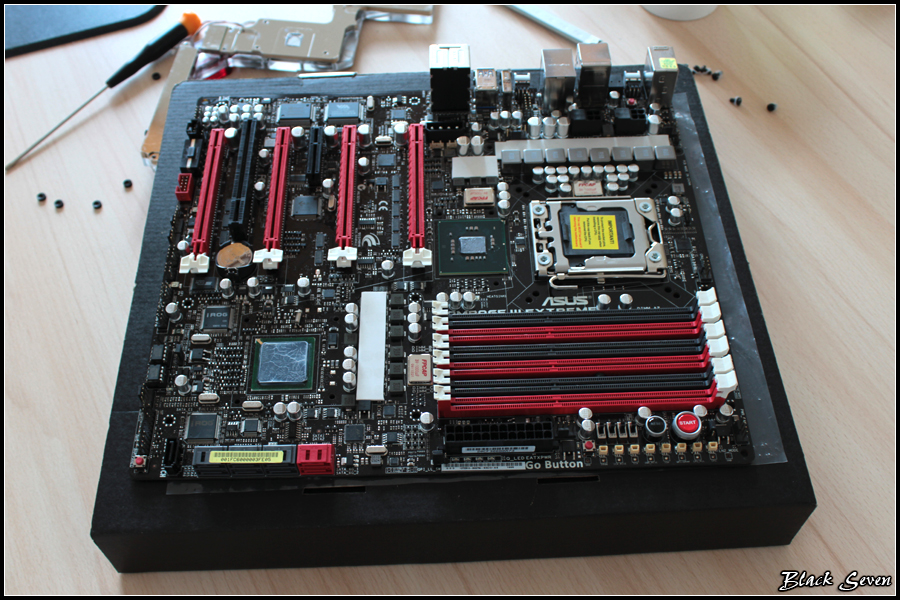

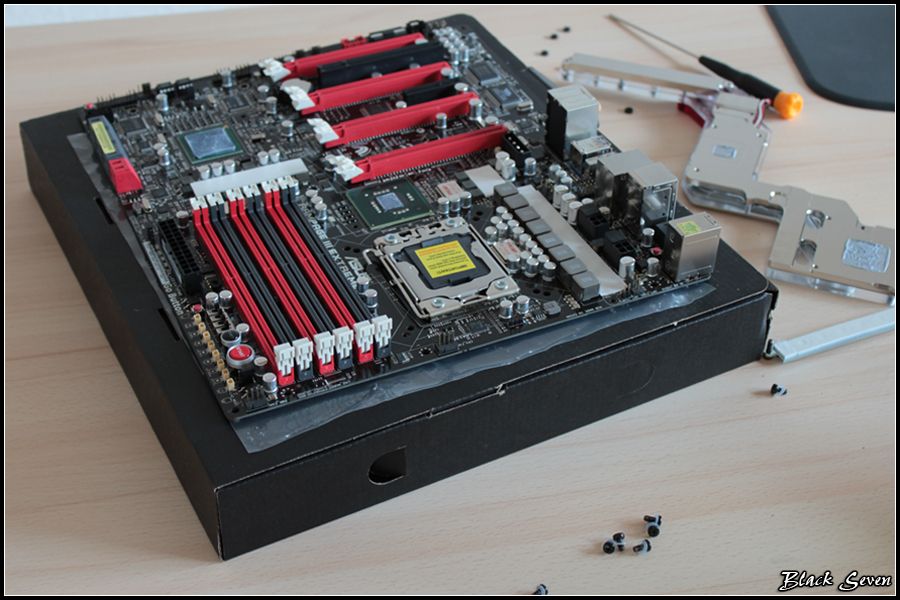

Nach dem der Kühler demontiert war wurde auch gleich die Southbridge gründlich gereinigt...

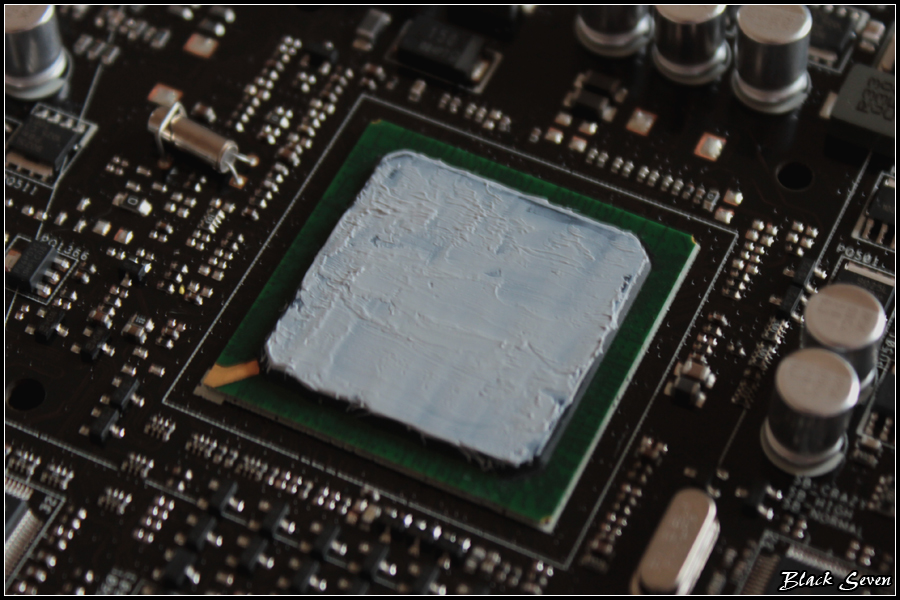

...und anschließend wieder mit neuer Wärmeleitpaste besudelt.

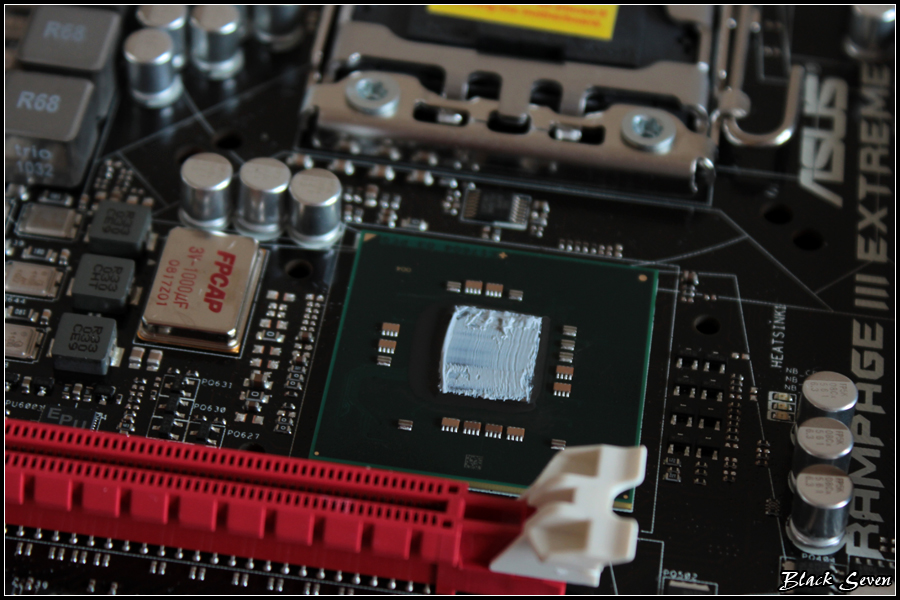

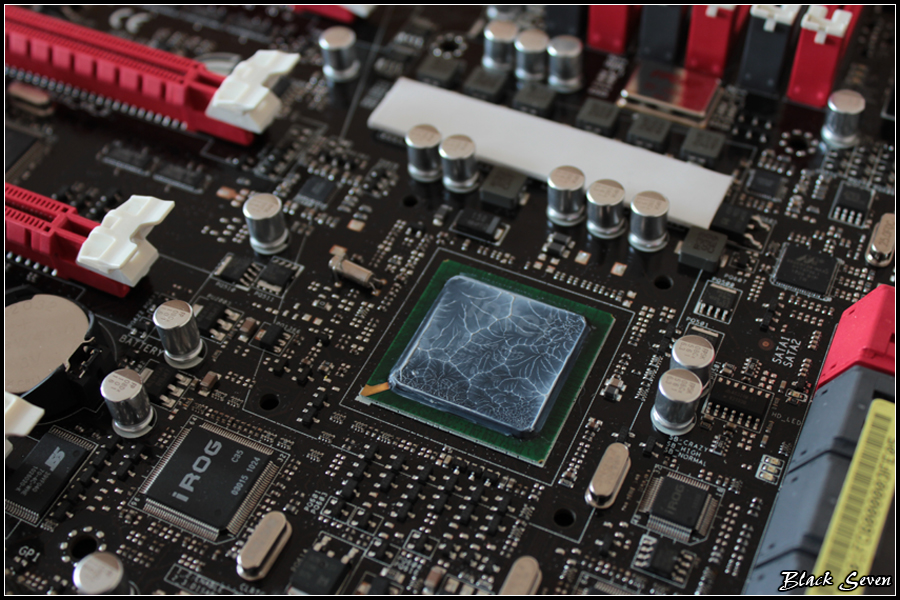

Gleiches Spiel mit der Northbridge.

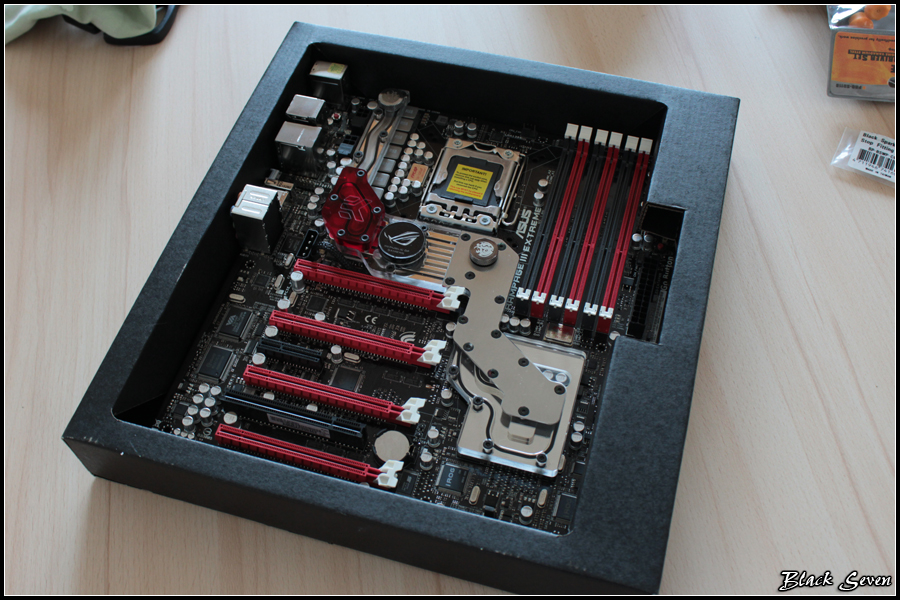

Nach einer Tortur an rumgefummelei (wegen der Standoffs) sitzt der EK-Kühler probeweise perfekt.

Jedoch wurde sicherhaltshalber der Kühler wieder demontiert um zusehen wie sich die Wäremeleitpaste verteilt hat...

...wie erwartet sah es jedoch gut aus.

Auch die Wärmeleitpads lagen noch dort wo sie sein sollen.

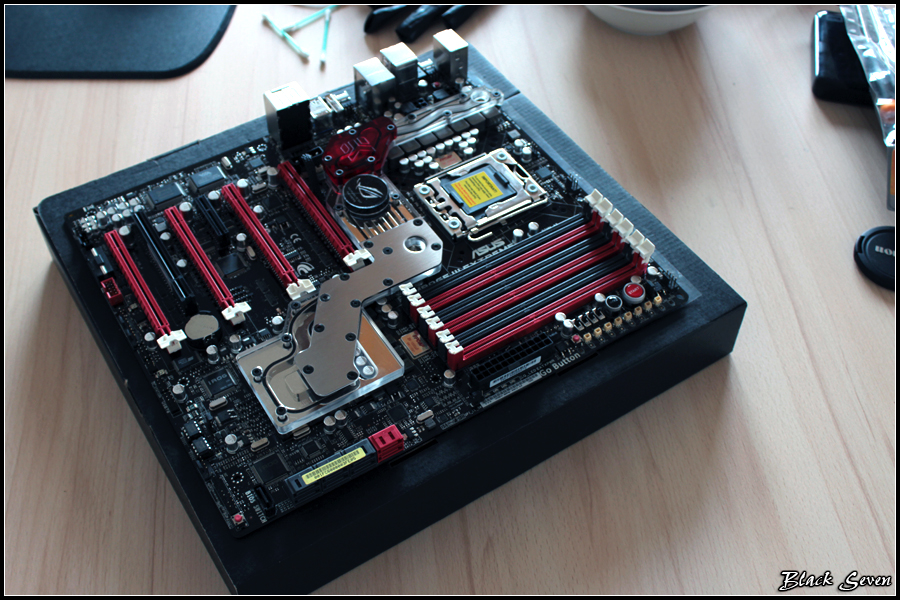

Wunderbar! Also wieder nervtötend alle Standoffs auf dem Board platziert und den Kühler endgüldig montiert.

Passt perfekt. Detailbilder folgen die Tage.

​



[Chris_Oi]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover)

Während mir die Kühlkörper vorher nicht so gefallen haben sieht das Board jetzt richtig gut aus.
Ist echt schick der Kühler



[Bagui]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover)

Auch haben wolen den tollen Kühler.
Was hast du denn dafür hinlegen müssen???



[PSP-Hacker]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover)

Sieht jetzt schon mal echt edel aus!

Will mehr sehen!



[StrahlemanDeluxe]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover)

Oh ja ich hab och jut geflucht so´ne Fummelei aber so is doch schöner



[affli]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover)

Wow sieht das Board Lecker aus...!
Der Kühler gefällt mir ausserordentlich gut.

Warum hast du die Anstandhalter nicht mit wärmeleitpaste beschmiert?
Du kannst das ja auf der Kühlerseite machen. Was spricht für dich dagegen?
Ich fand diese Methode echt gut, gegenüber deiner Fummelei..



[PSP-Hacker]

Das ist ja mal ne gute idee. Die muss ich mir merken!!



[ro0ki]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover)

Das Board sieht mit dem neuen Kühler richtig gut aus



[Manicmanuel]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover)

Könntest du mir verraten welche Pads du verwendet hast (Dicke)?
Ich möchte meinR3E auch auf den EK Kühlerblock umrüsten und will nen Fehlkauf vermeiden.

PS: Ich bin zwar eigentlich auf den Acetal + Nickel aus ber jetzt wo ich den durchsichtigen bei dir seh.. komm ich glatt ins Grübeln



[Ben™]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover)

@Chris_Oi, PSP-Hacker, StrahlemanDeluxe & ro0ki
Danke schön Jungs! Ich freue mich über die Kommentare.
Da macht das modden gleich viel mehr spaß!

Die Tage werd ich für euch noch ein paar Detailbilder machen.

@Bagui
Hier der Link zum Kühler! [KLICK]

@affli
Richtig! Genau das gibt EK eigentlich auch vor. Nur ist das so ein rumgeschmiere und rumgekleckere.
Jetzt ist der Kühler auf jeden Fall sauber verbaut.

@Manicmanuel
Ja, kann ich dir verraten: Du brauchst 0,5mm & 1,5mm starke Pads.



[Propella]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover)

Hey, spitzen Arbeit. Sieht sehr sauber aus!



[Manicmanuel]

Vielen Dank für die Info.



[Ben™]

[Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover) + Detailbilder

Hey Jungs,

ich habe für euch heute die versprochenen Detailbilder vom Mainboardkühler.
Ich hoffe euch gefallen die Bilder. Die Radiatorhalterung ist nach wie vor in der Planung.

Dafür gibt es die Tage etwas anderes. Stichwort: Heatkiller!
Stay tuned!

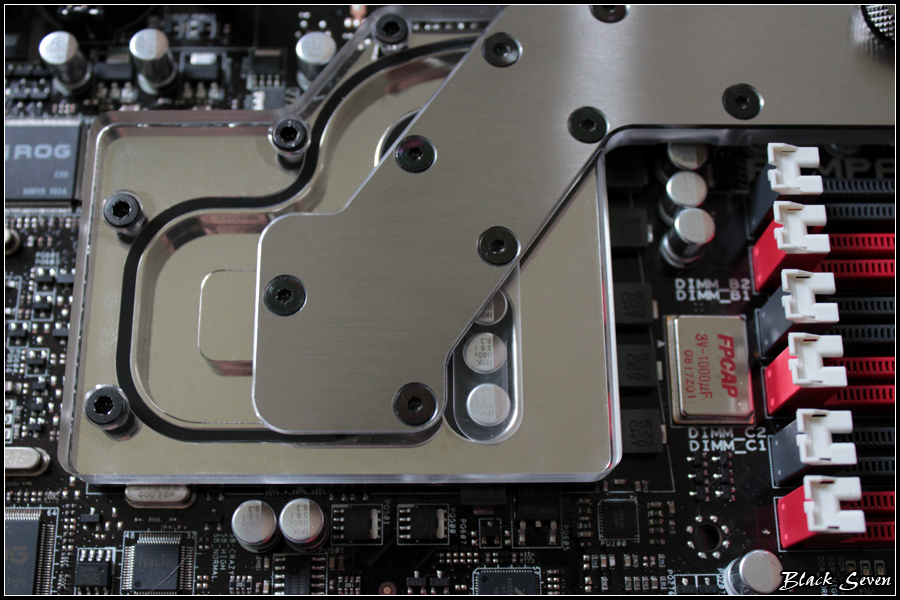

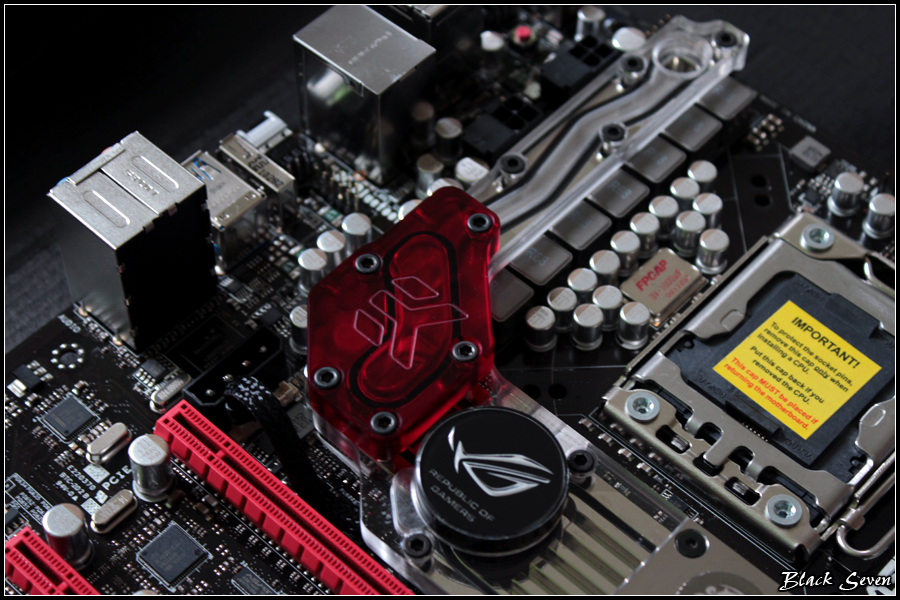

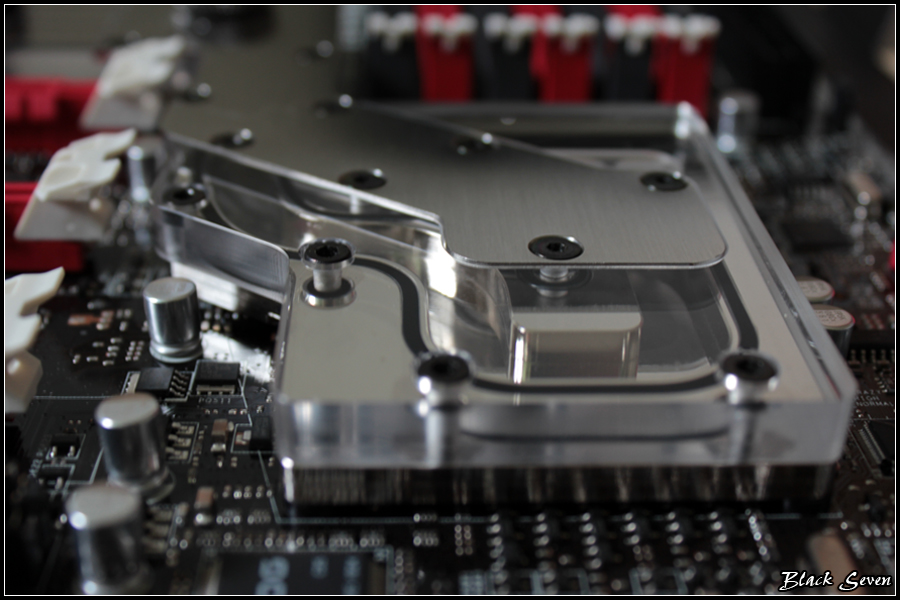

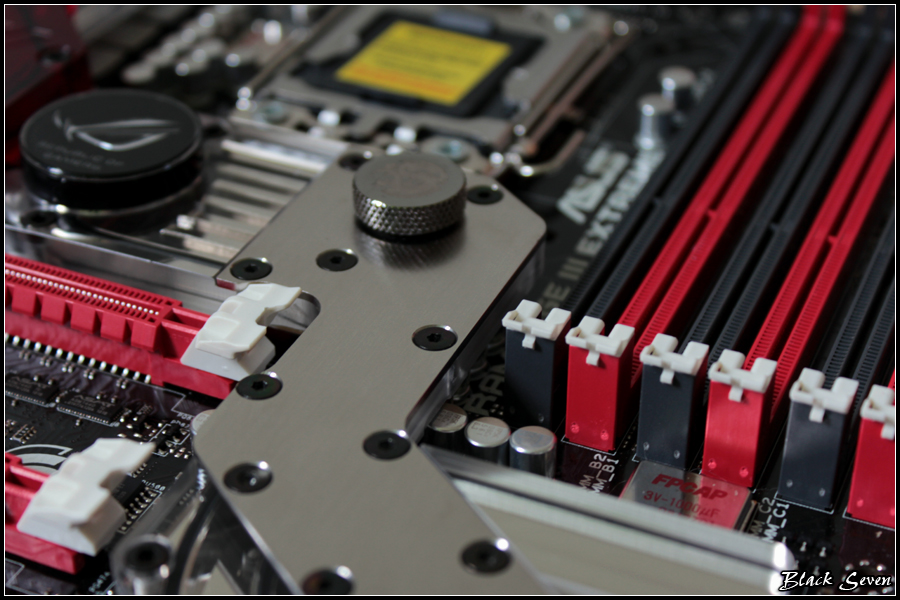

EK Water Blocks EK-FB RE3 'Nickel / Plexi'

​



[Morpheus19]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover) + Detailbilder

Das Board ist einfach nur der Hammer. respekt 1a Projekt



[reisball]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover) + Detailbilder

Sehr schöner Bilder die man hier bewundern darf. Bin schon gespannt, wie es hier weiter geht.



[Chris_Oi]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover) + Detailbilder

Ahh, sehr schön
Haste wieder mal fein gemacht Ben
Das vorletzte ist mein Lieblingsbild.

Nutzt du ein Stativ? Und mit welchen Werten hast du in etwa fotografiert (Belichtungszeit/Blende)?

P.S.: Deine tollen Bilder lenken mich wenigstens von meinen eigenen Computerproblemen ab



[Clonemaster]

AW: [Worklog] TJ07 - Black Seven - Asus Rampage III Extreme (Umbau auf EK Water Blocks Fullcover) + Detailbilder

wow - ein Augenschmaus

Besonders gefallen mir die Kondensatoren die man durch den Kühler sieht
