Team Cooler Master , Game City , Der ZWERG

capten10

Freizeitschrauber(in)


Cooler Master


Willkommen in unserem Worklog "Der Zwerg"

Cooler Master hat "namealwaysinuse" und mich "CapTen" zur Game City in Wien eingeladen um dort eines unserer Projekte auszusellen und vom 2.10.-4.10.2015 Live zu Modden.

namealwaysinuse wird dort sein Projekt MasterChief-Edition veröffentlichen

10aelofl7q4z-jpg.849329

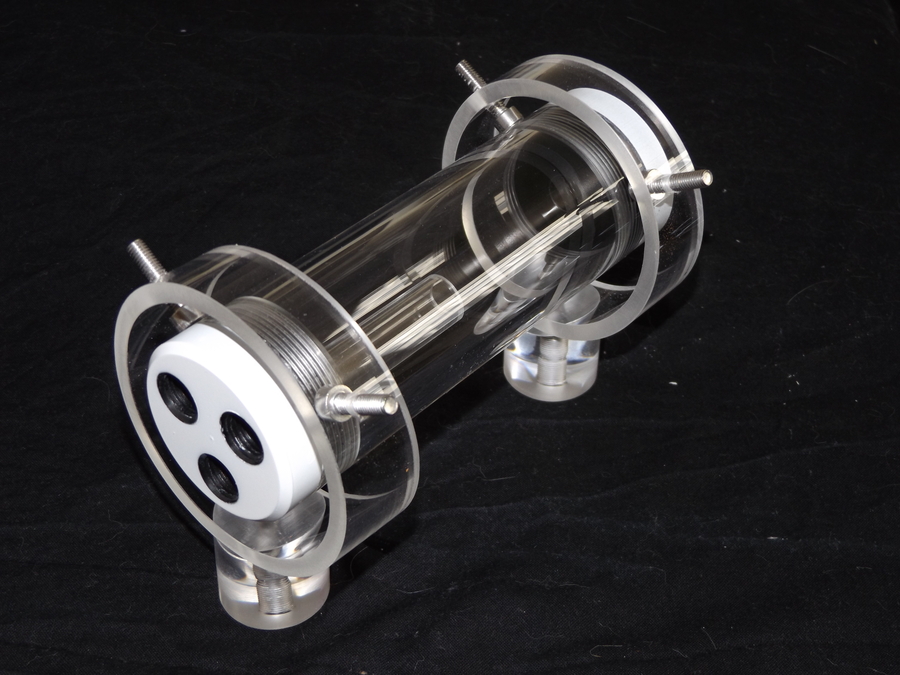

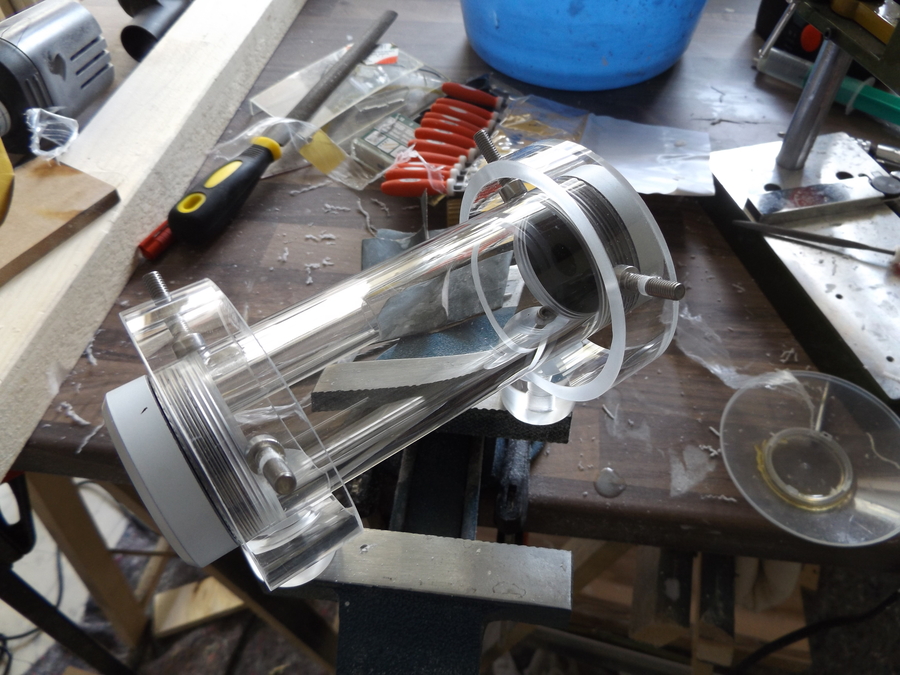

Ich werde das Projekt Dreamy Water austellen

[
dscf0979czuw5-jpg.849330




Der ZWERG

ist ein Master Case Pro 5 welches in Wien in ein MATX Case umgewandelt wird.

Welches es SO nicht gibt und auch bisher nicht geben wird.

Da das ganze Projekt eine Überraschung werden soll, möchte ich an dem Punkt auch gar nicht so viel Details preis geben.

Den Großteil der Produkte bekommen wir direkt erst auf der Messe weshalb wir den ganzen Mod erst im nachhinein posten werden.

Einige arbeiten werden aber schon im Vorfeld erledigt werden worüber wir euch natürlich "Up to Date" halten.

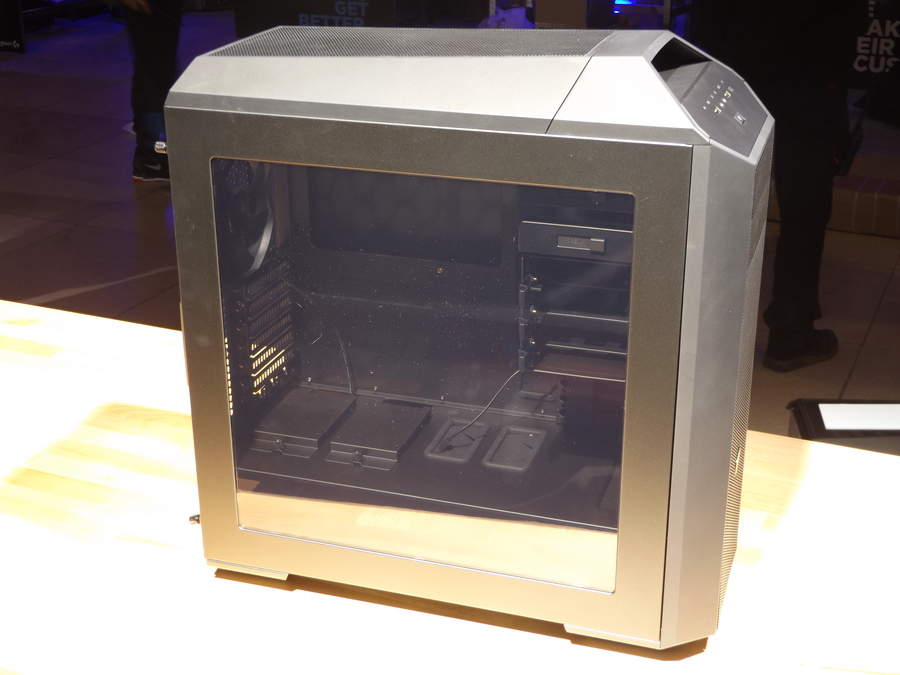

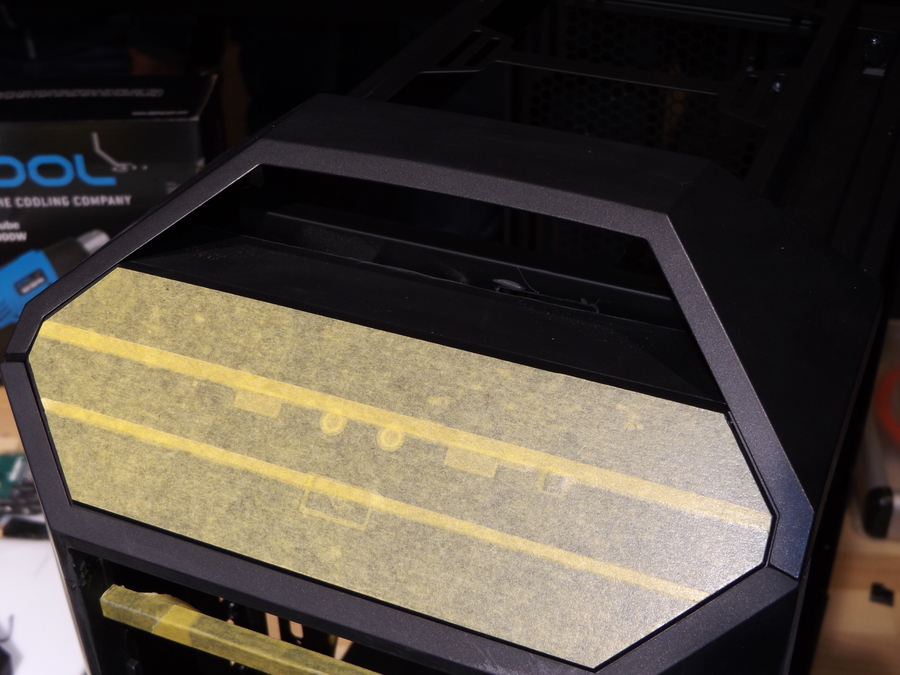

Als erstes möchte ich euch das Master Case Pro 5 präsentieren, schönere Live Bilder werde ich selbstverständlich nachreichen. ;)


gallery-pro5-s4ata81-jpg.849331


gallery-pro5-s5p7x0s-jpg.849332


gallery-pro5-s3pfbcx-jpg.849333


gallery-pro5-s1khztw-jpg.849334


gallery-pro5-s2egbwe-jpg.849335


gallery-pro5-s6rqxkq-jpg.849336




Wir werden eine Wasserkühlung verbauen welche uns freundlicherweise von

Aquatuning

zur Verfügung gestellt wird.



Hardware:
Case: Master Case Pro 5
CPU: Intel Core i5 4670K
MB: Asrock Z97M Killer

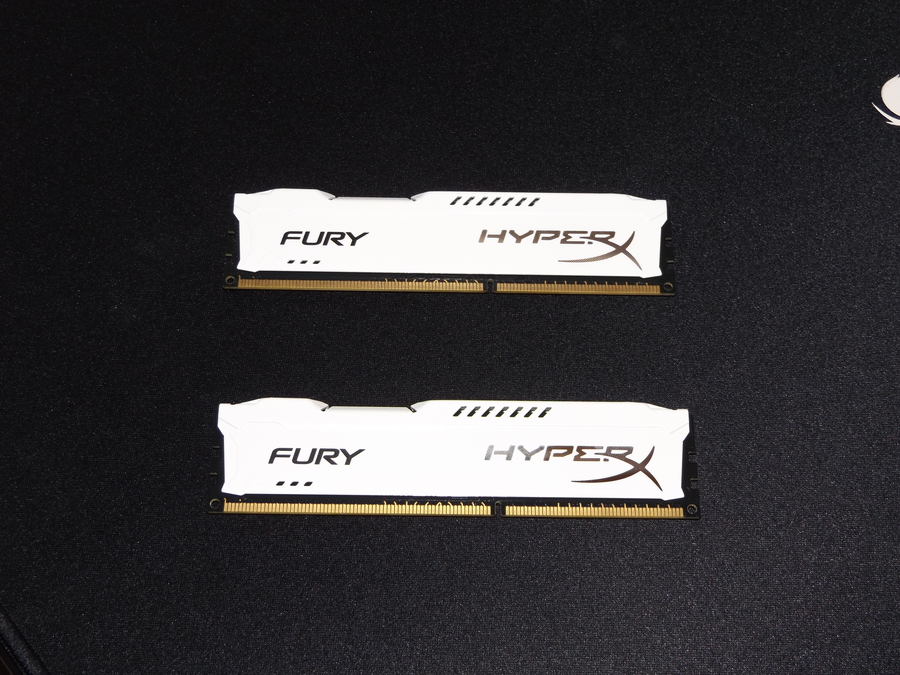

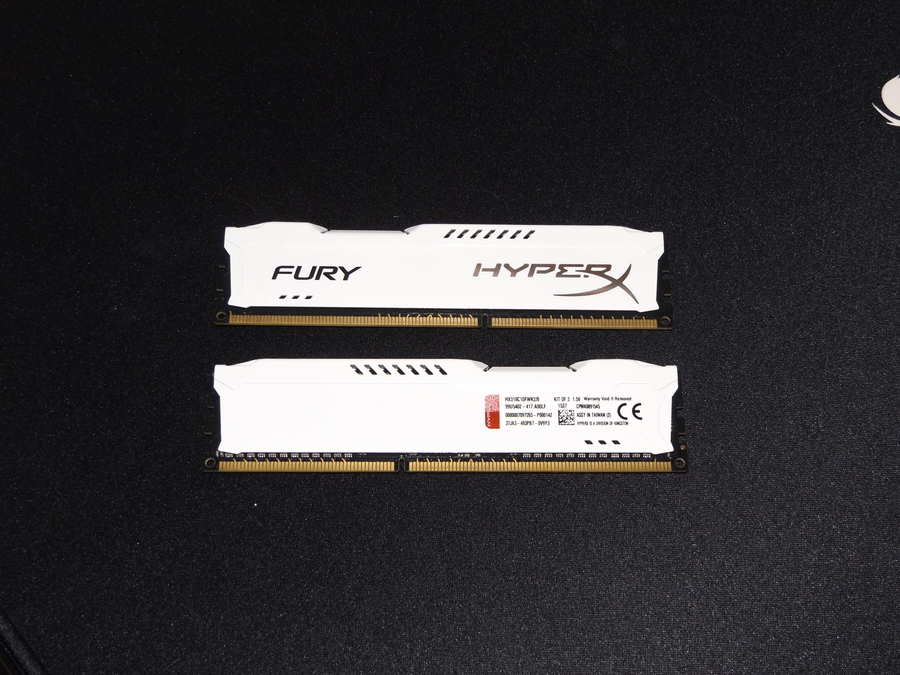

RAM: 8GB HyperX Fury Mermory White Kit
GPU: AMD Radeon R9 Nano
NT: Cooler Master V550
SSD: 240GB HyperX 3K SSD

Kühlung:
CPU: Alphacool NexXxoS XP³ Light - Plexi Nickel
GPU: /
Pumpe: Alphacool Laing DDC310 - Complete Edition - schwarz/Acetal
AGB: Alphacool Cape Corp Coolplex Pro 15 LT
Radiatoren: 2 x Alphacool NexXxoS ST30 Full Copper 240mm
Lüfter: /
Anschlüsse: 12 x Alphacool HT 16mm HardTube Anschraubtülle G1/4 - gerändelt - Chrome
Adapter: 4 x Alphacool HF Winkeladapter 90°
Alphacool HF Doppelnippel
2 x Alphacool HF Doppelnippel
Verrohrung: Alphacool HardTube 16/12mm Plexi (PMMA)
Liquid: /

Werkzeug und Zubehör:
Alphacool HardTube Heat Gun Pro 2000W
2 x Phobya LED-Flexlight HighDensity 30cm UV
diverse Phobya Flex Sleeve



Also wie es weiter geht, erfahrt ihr in Kürze! :rolleyes:



Vielen Dank für die Unterstützung an:

Cooler Master

Aquatuning

HyperX

AMD


Anhänge

  • 10aelofl7q4z.jpg
    107,3 KB · Aufrufe: 1.421
  • dscf0979czuw5.jpg
    440 KB · Aufrufe: 2.024
  • gallery-pro5-s4ata81.jpg
    45,4 KB · Aufrufe: 1.400
  • gallery-pro5-s5p7x0s.jpg
    42,4 KB · Aufrufe: 1.387
  • gallery-pro5-s3pfbcx.jpg
    26,9 KB · Aufrufe: 1.379
  • gallery-pro5-s1khztw.jpg
    35,1 KB · Aufrufe: 1.378
  • gallery-pro5-s2egbwe.jpg
    36,7 KB · Aufrufe: 1.377
  • gallery-pro5-s6rqxkq.jpg
    69,2 KB · Aufrufe: 1.381
Zuletzt bearbeitet:
TE
TE
capten10

capten10

Freizeitschrauber(in)
Ok!

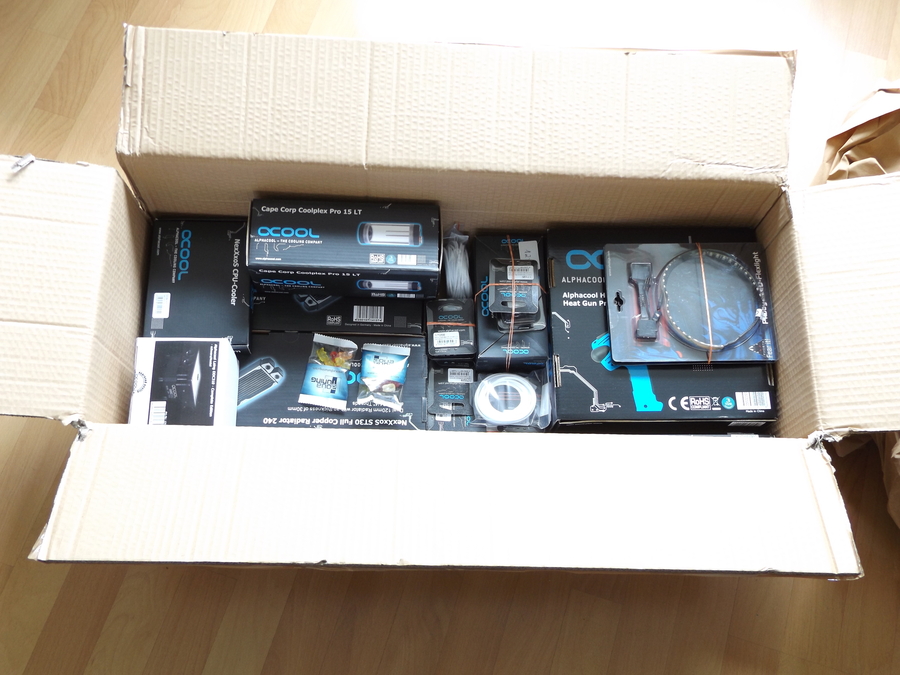

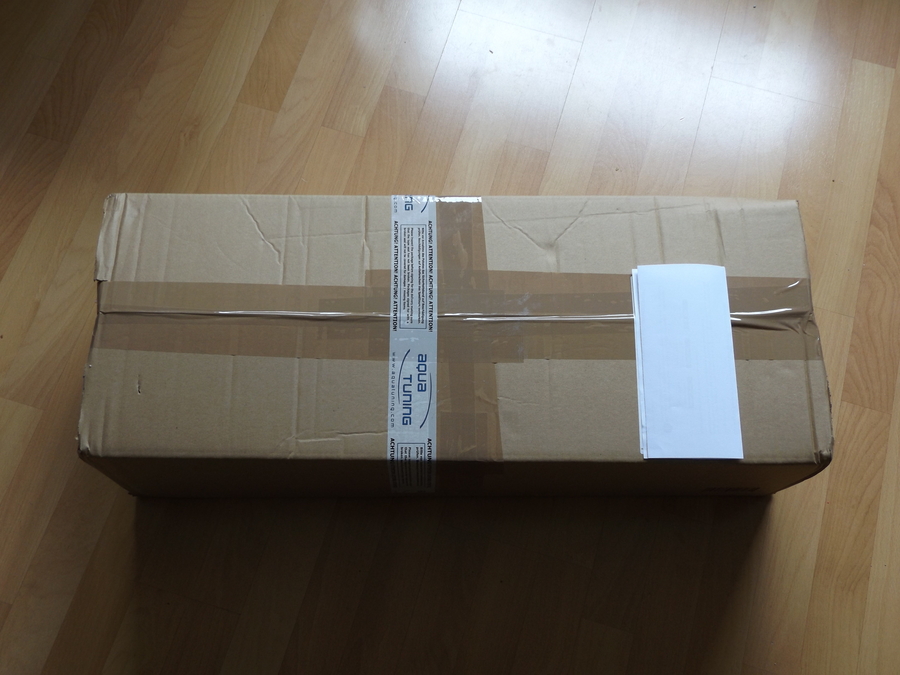

Das Aquatuning Packet ist am Freitag eingetroffen!
Musste erst mal etwas Platz schaffen um es überhaupt auspacken und fotografieren zu können.:cool:

dscf1457ycphr-jpg.850200


war das wieder spannend

dscf1458r2ohe-jpg.850201


dscf1459dhrru-jpg.850202


dscf1460lfqp8-jpg.850203

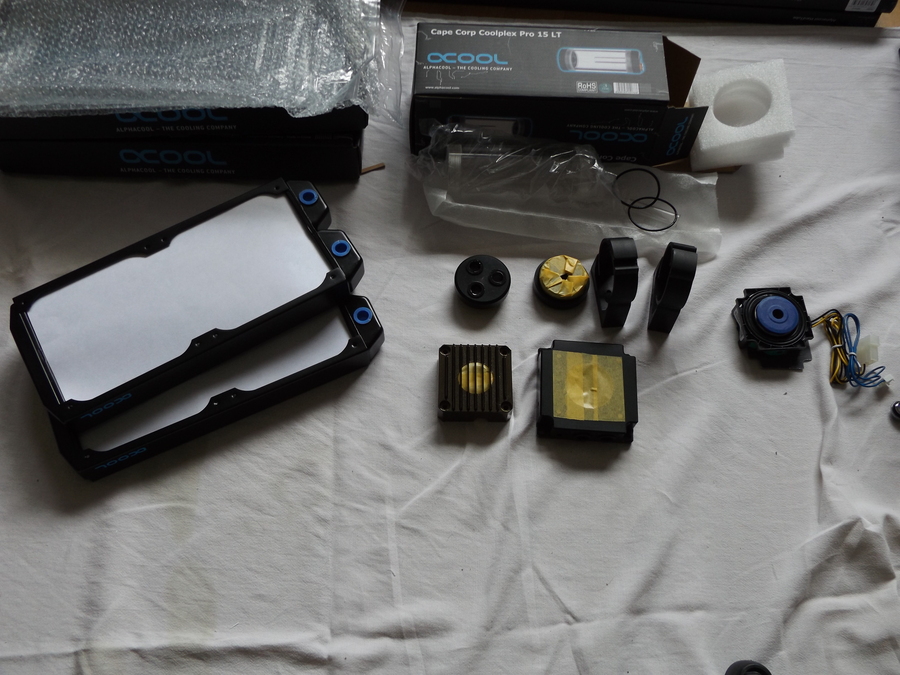

Also ich hab die Sachen erst mal alle etwas unter die Lupe genommen

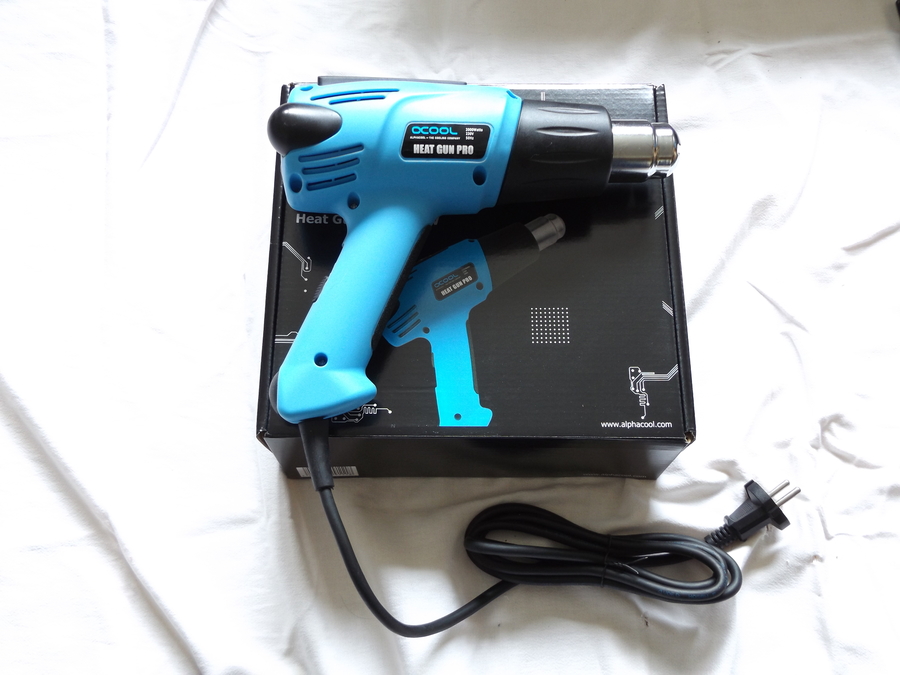

Die Alphacool HardTube Heat Gun Pro 2000W

dscf1461jlr3t-jpg.850204

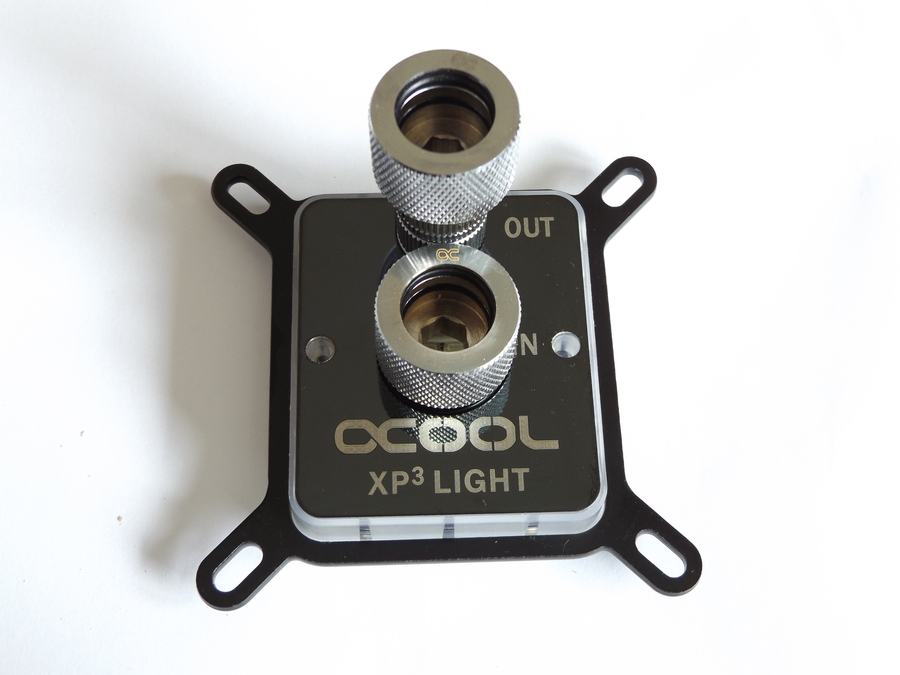

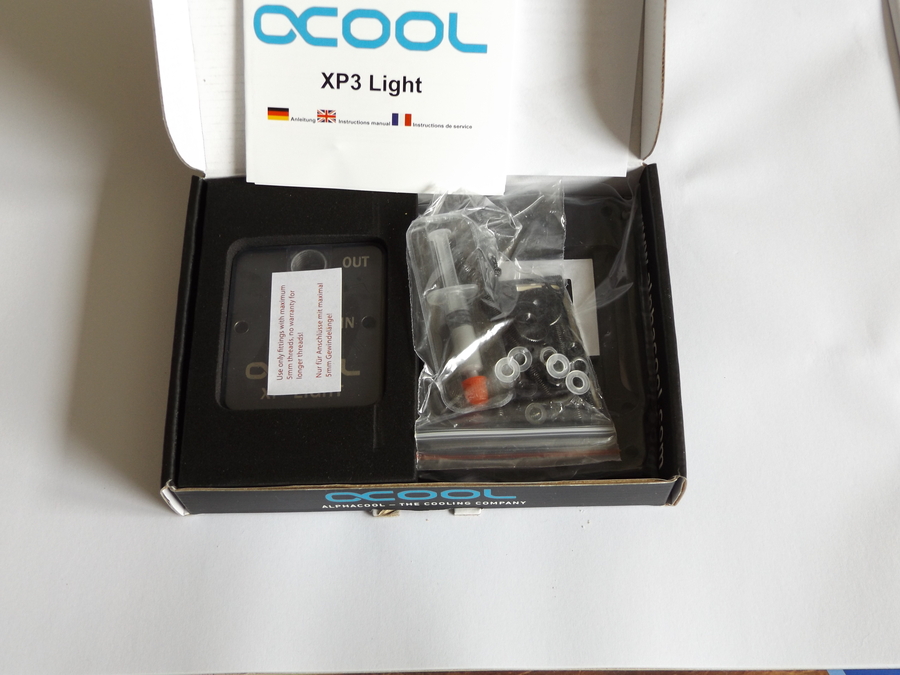

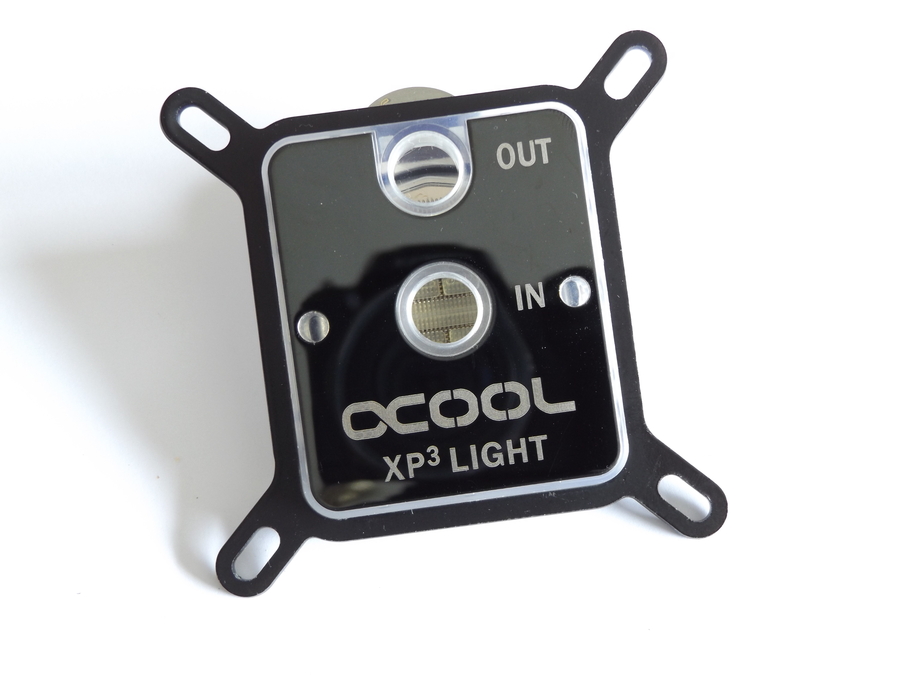

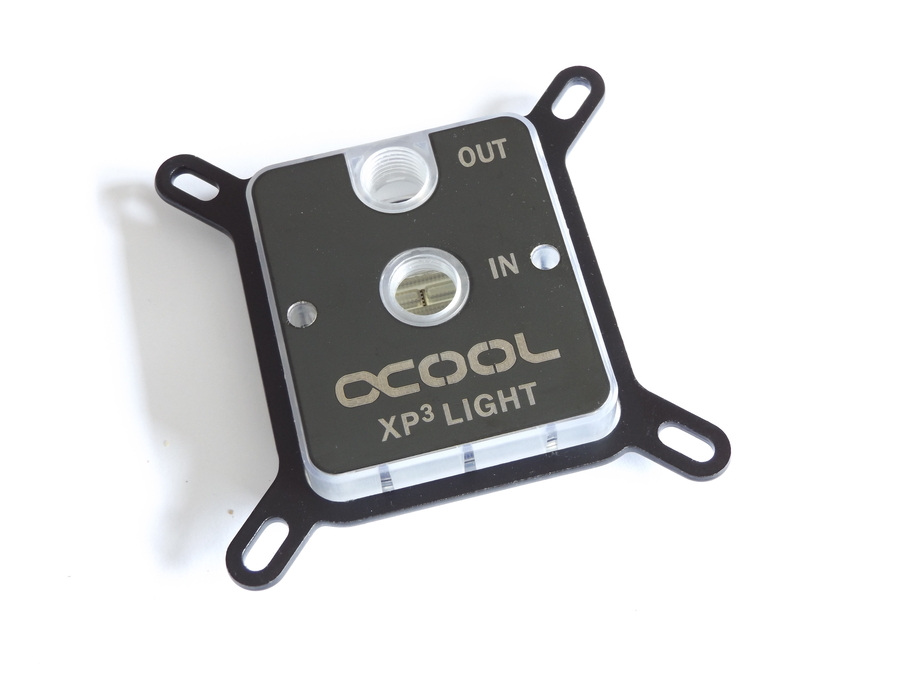

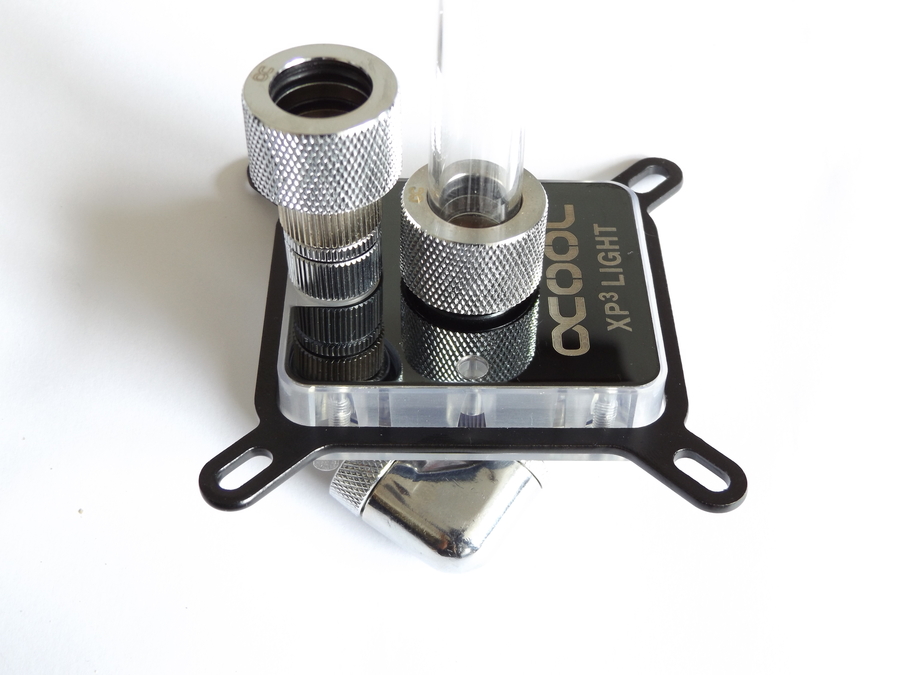

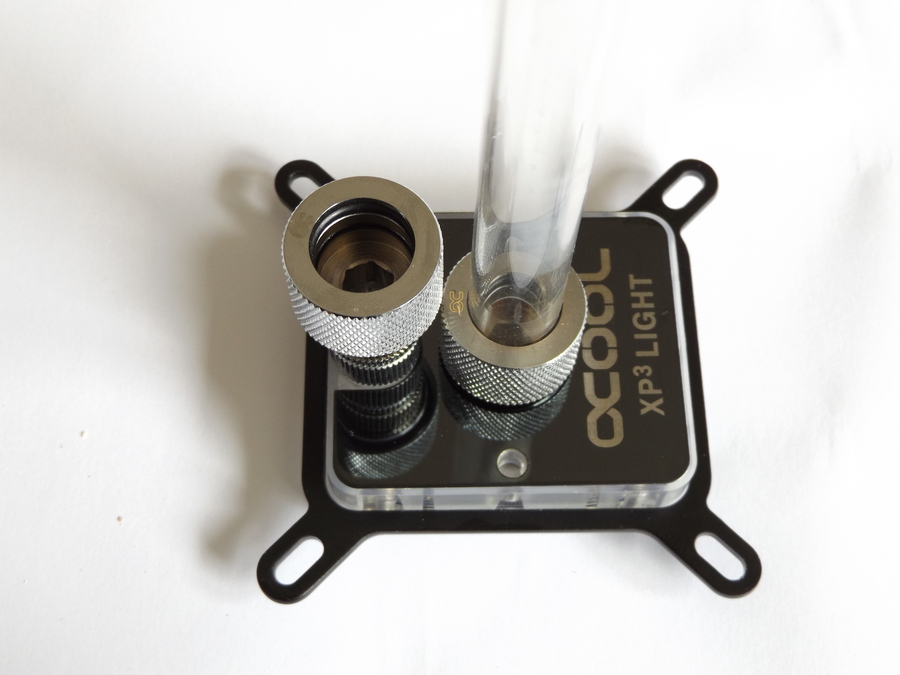

Dann der Alphacool NexXxoS XP³ Light - Plexi Nickel CPU-Kühler

dscf1463seq1q-jpg.850205


dscf14652bo56-jpg.850207


Ist im Shop teils echt schwer zu erkennen, aber der gefällt mir richtig gut :love:

dscf1466c3pel-jpg.850208


dscf1469woo7y-jpg.850209


dscf1470rtp1d-jpg.850210


2 16er Anschlüsse passen leider nicht nebeneinander aber daraus lässt sich was machen

dscf14710ipzc-jpg.850211

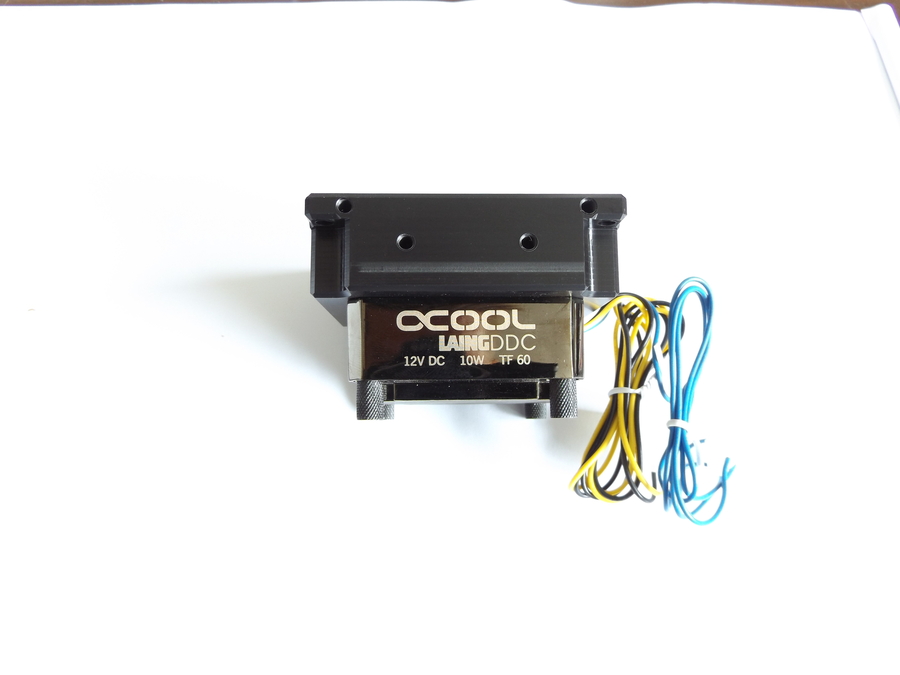

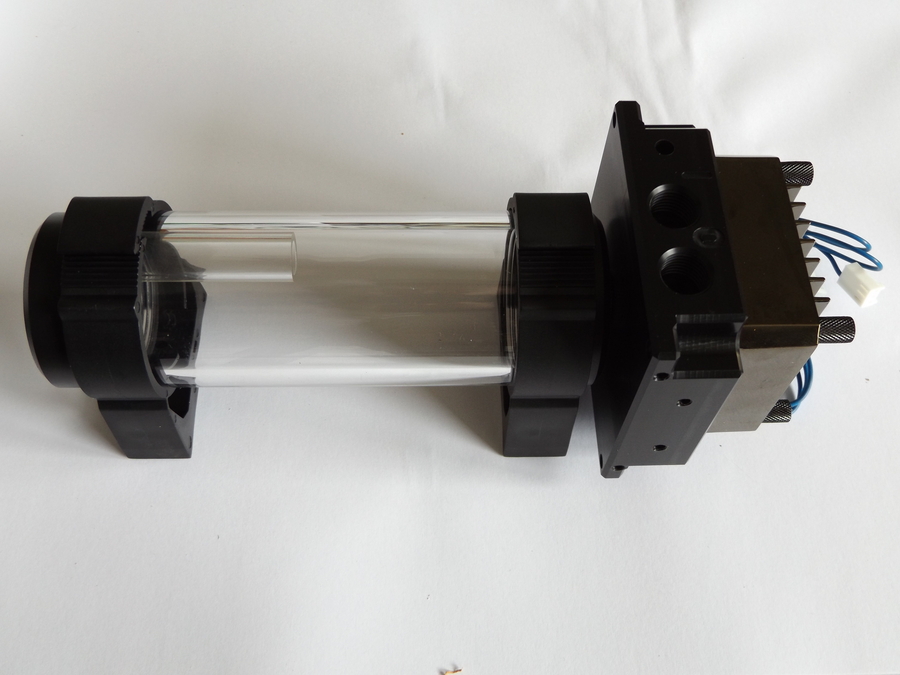

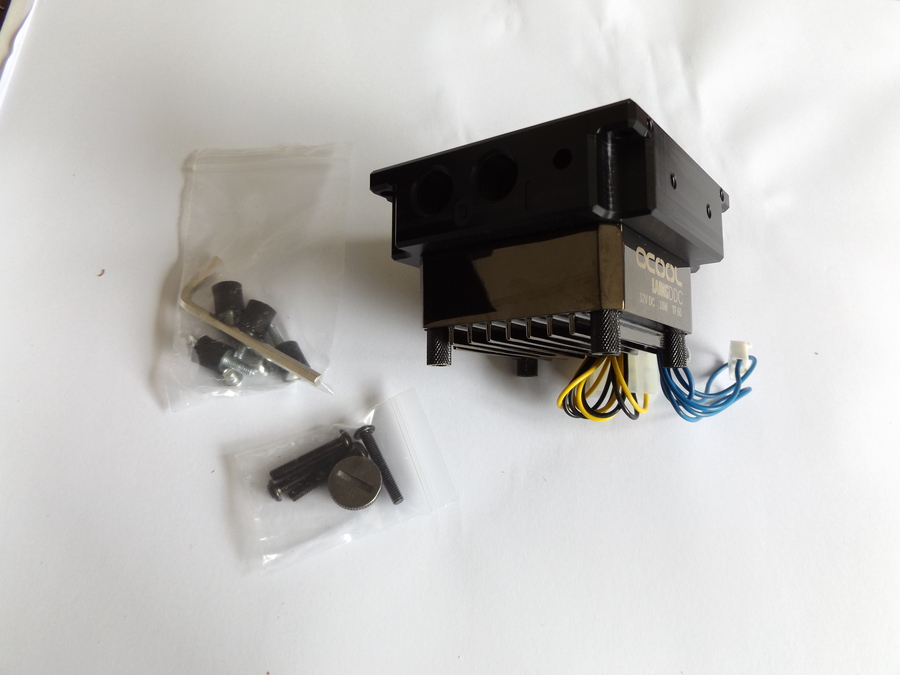

hier die Alphacool Laing DDC310 - Complete Edition - schwarz/Acetal

dscf1473pcp8y-jpg.850212


dscf1474i4oij-jpg.850213

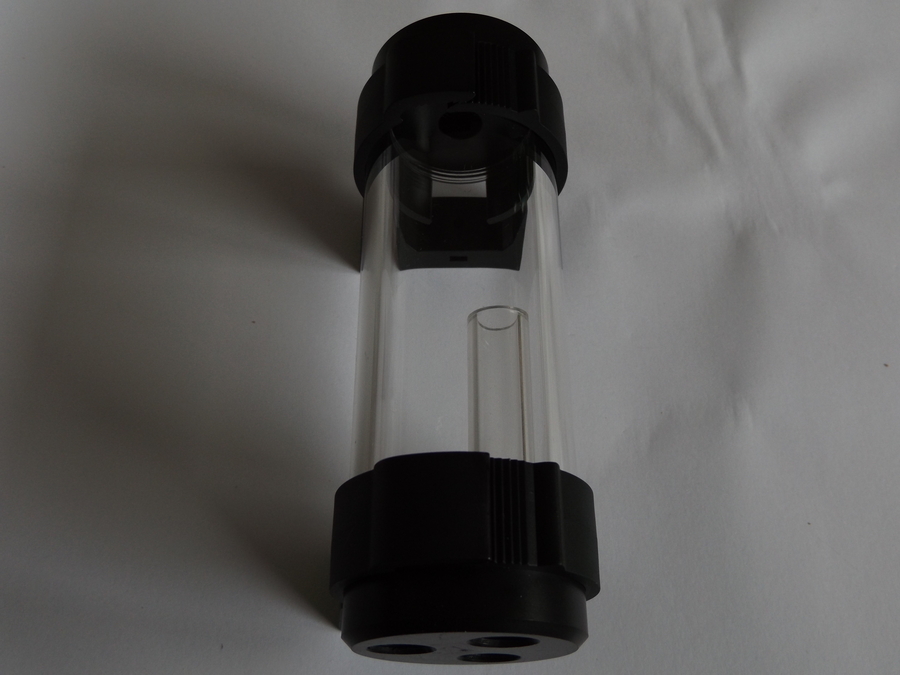

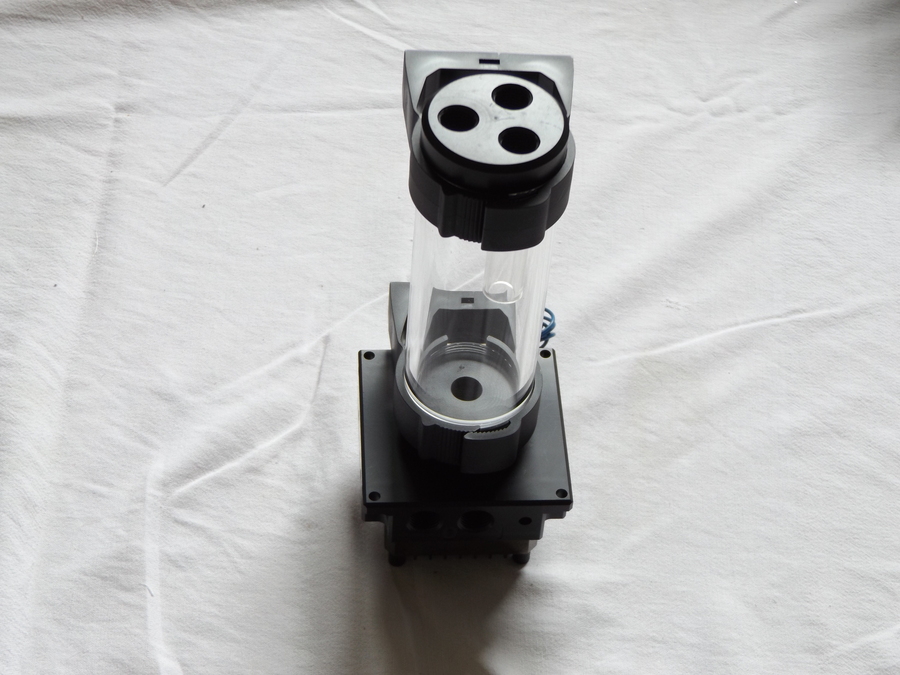

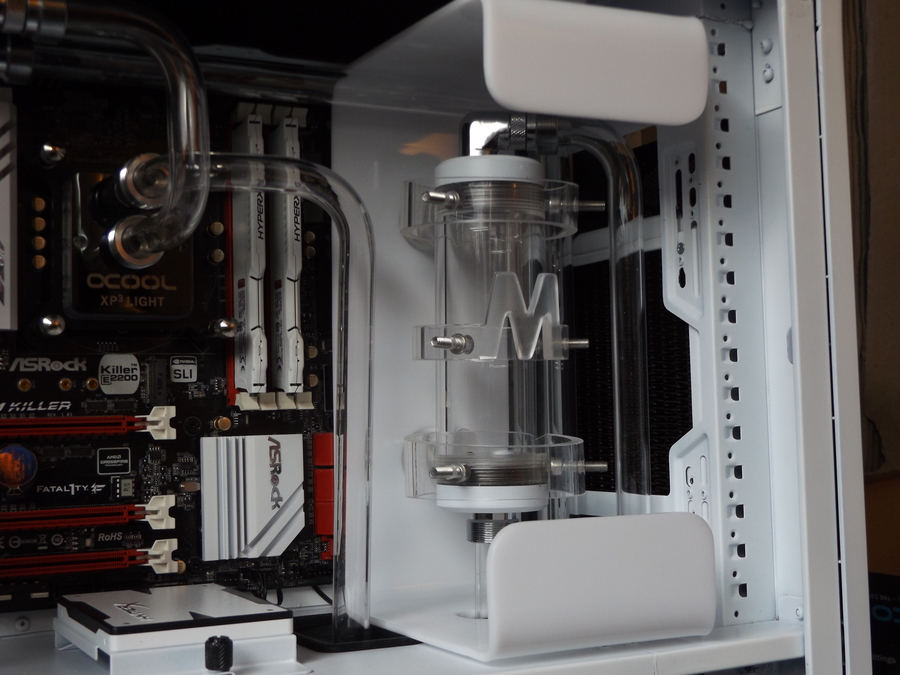

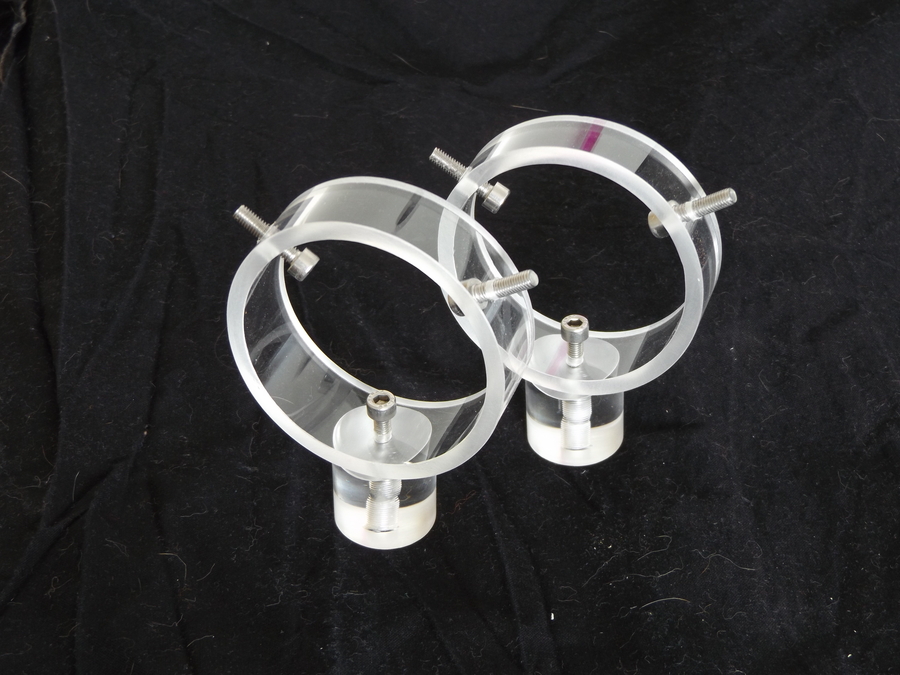

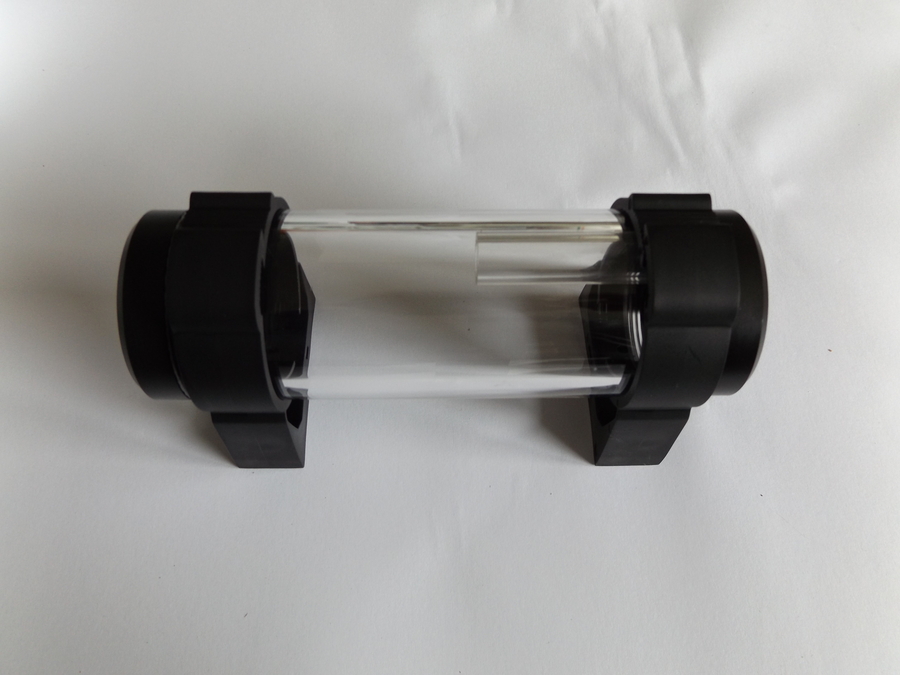

Jetzt der Alphacool Cape Corp Coolplex Pro 15 LT
gefällt mir trotz der grösse auch sehr gut.

dscf1476b8plf-jpg.850214


dscf1477hurl5-jpg.850215


dscf1478dfpbb-jpg.850216


das ganze musste auch gleich mal verheiratet werden ;)

dscf1479y1oie-jpg.850217


dscf1480l1oad-jpg.850218

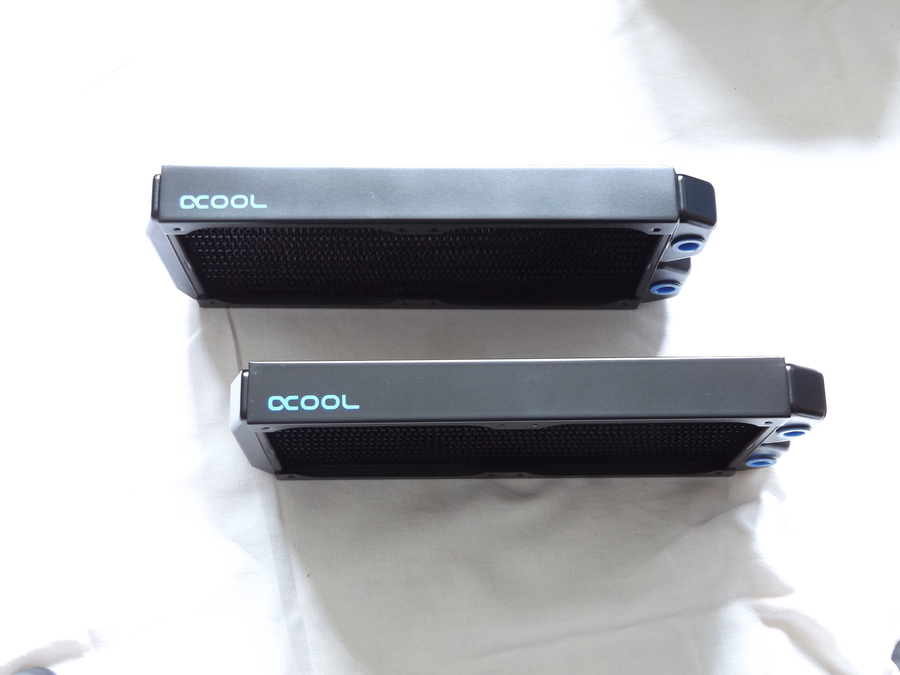

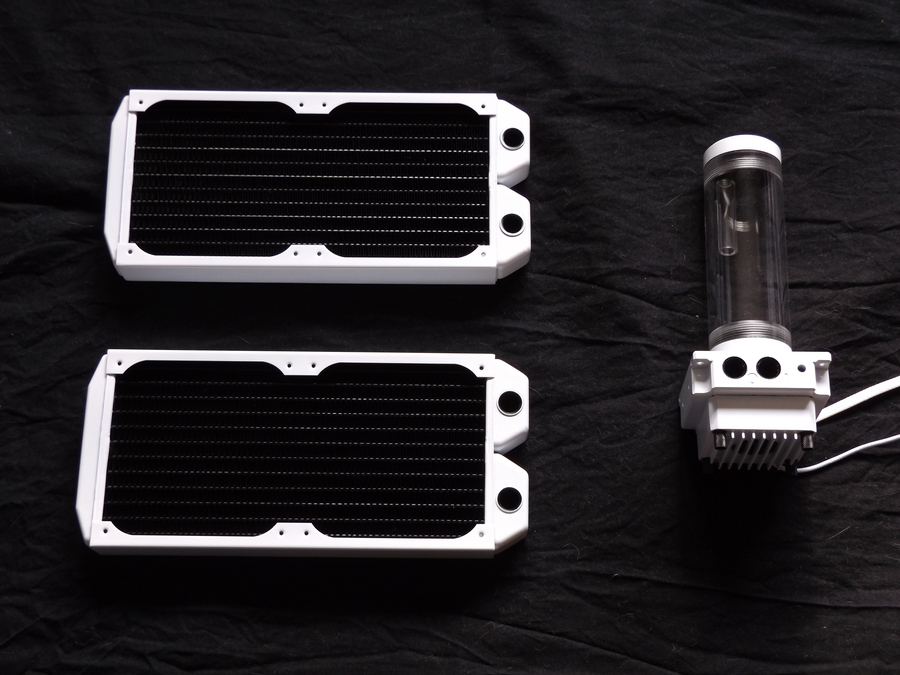

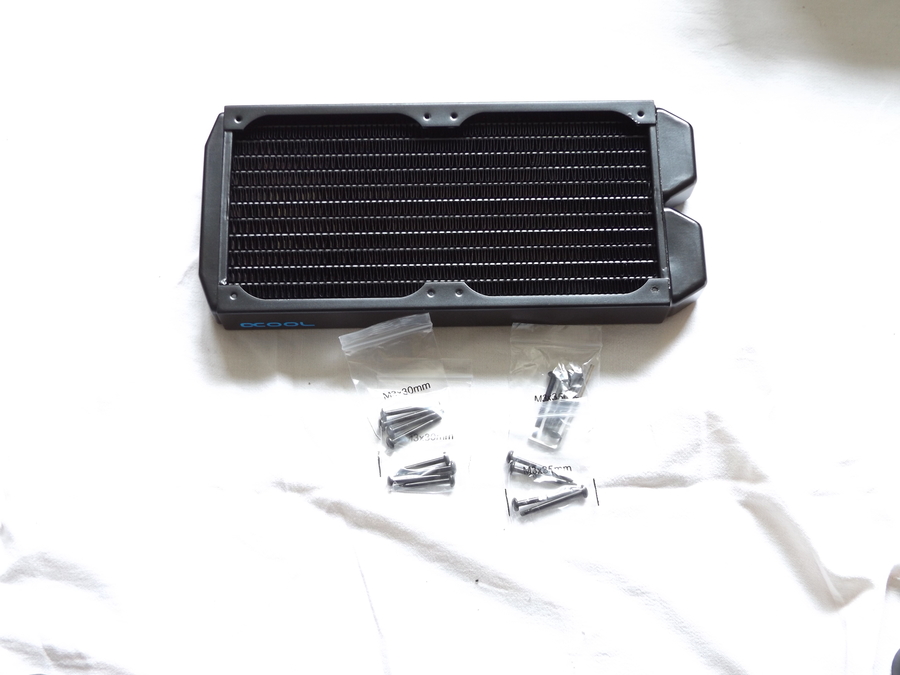

Nun die Alphacool NexXxoS ST30 Full Copper 240mm
Da kribbelt es schon wieder, kanns gar nicht erwarten die Sachen zu verbauen:d

dscf148136qe3-jpg.850223


dscf148385o6n-jpg.850224

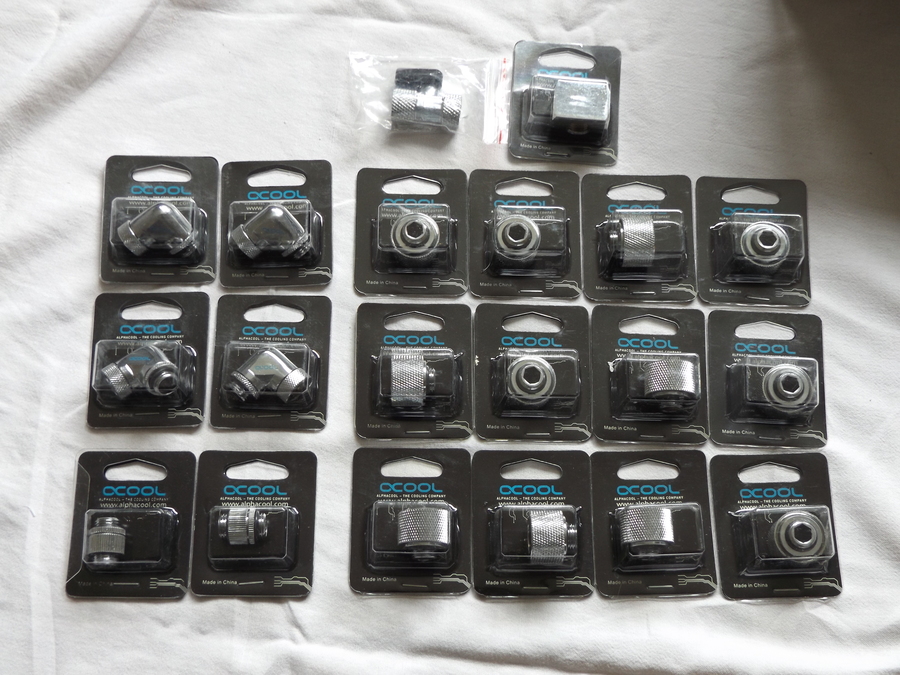

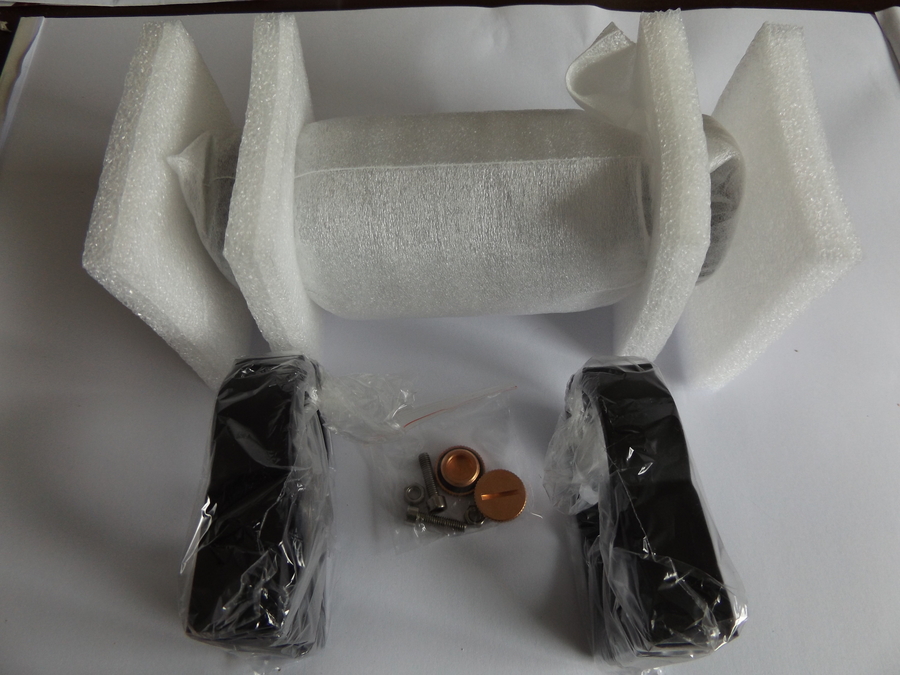

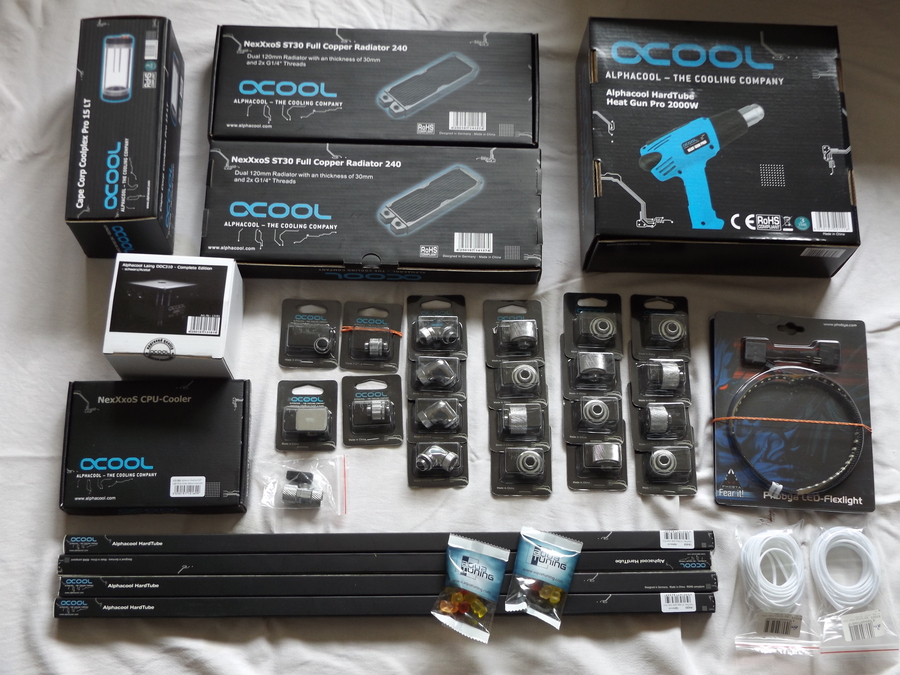

und zum Schluss noch alle Anschlüsse, Winkel, Nippel, ein Ablasshahn liegt noch mit bei und die Hardtubes natürlich.

dscf1484q1o4b-jpg.850225


dscf1485hupad-jpg.850226



geht gleich weiter, das Bilder Limit!​


Anhänge

  • dscf1457ycphr.jpg
    416,4 KB · Aufrufe: 1.311
  • dscf1458r2ohe.jpg
    480,7 KB · Aufrufe: 1.320
  • dscf1459dhrru.jpg
    451,3 KB · Aufrufe: 1.315
  • dscf1460lfqp8.jpg
    538,3 KB · Aufrufe: 1.317
  • dscf1461jlr3t.jpg
    344,8 KB · Aufrufe: 1.308
  • dscf1463seq1q.jpg
    391,7 KB · Aufrufe: 1.287
  • dscf1464iwrdh.jpg
    360,6 KB · Aufrufe: 99
  • dscf14652bo56.jpg
    198,8 KB · Aufrufe: 1.312
  • dscf1466c3pel.jpg
    236,8 KB · Aufrufe: 1.277
  • dscf1469woo7y.jpg
    292,8 KB · Aufrufe: 1.263
  • dscf1470rtp1d.jpg
    319 KB · Aufrufe: 1.261
  • dscf14710ipzc.jpg
    292,8 KB · Aufrufe: 1.280
  • dscf1473pcp8y.jpg
    345,9 KB · Aufrufe: 1.265
  • dscf1474i4oij.jpg
    162,9 KB · Aufrufe: 1.255
  • dscf1476b8plf.jpg
    442,2 KB · Aufrufe: 1.247
  • dscf1477hurl5.jpg
    331,8 KB · Aufrufe: 1.248
  • dscf1478dfpbb.jpg
    332,2 KB · Aufrufe: 1.233
  • dscf1479y1oie.jpg
    333,6 KB · Aufrufe: 1.240
  • dscf1480l1oad.jpg
    361,6 KB · Aufrufe: 1.256
  • dscf148136qe3.jpg
    251,4 KB · Aufrufe: 1.237
  • dscf148385o6n.jpg
    265,4 KB · Aufrufe: 1.248
  • dscf1484q1o4b.jpg
    456,7 KB · Aufrufe: 1.231
  • dscf1485hupad.jpg
    357 KB · Aufrufe: 1.239
TE
TE
capten10

capten10

Freizeitschrauber(in)
Ich konnte mich natürlich nicht zusammen reißen und musste gleich mit der Arbeit beginnen.
Alles erforderlichen Teile für die Lackierung vorbereitet.

dscf1487wlopn-jpg.850228

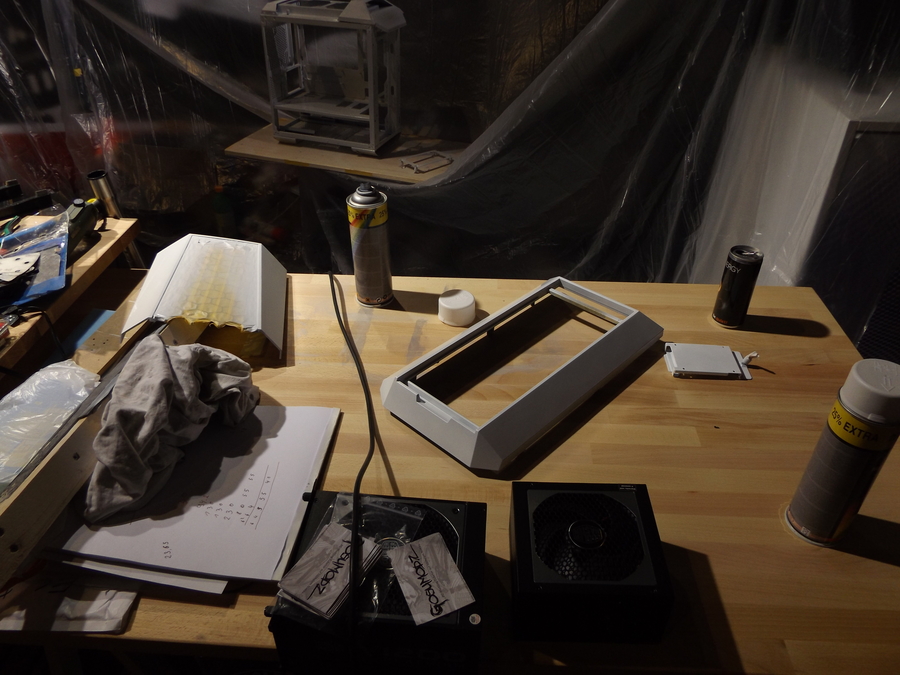

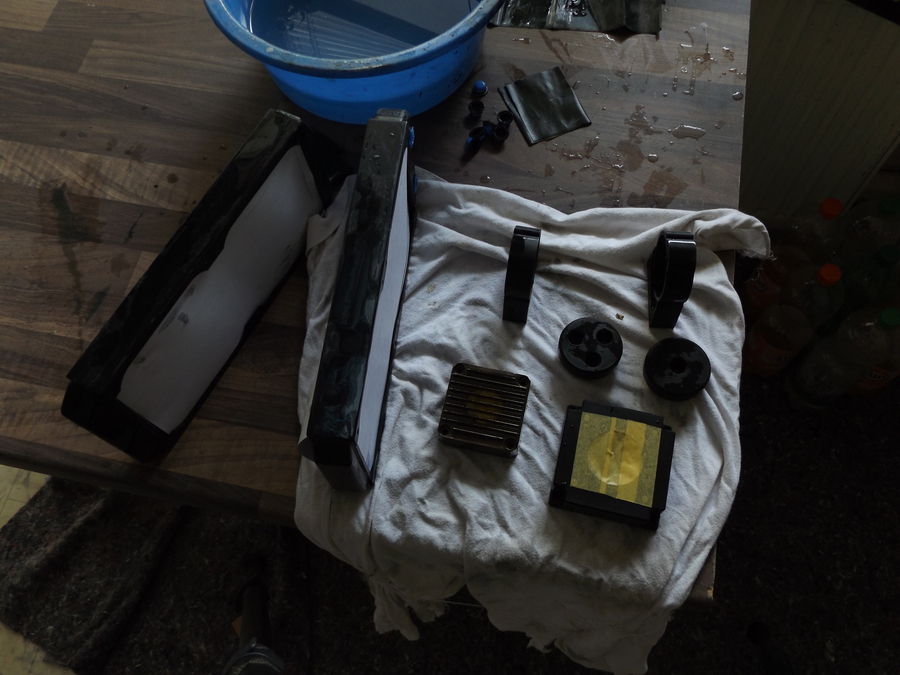

alles mit Spiritus entfettet, gereinigt und mit 600er Schleifpapier die Oberflächen aufgerauht.

dscf1488mzqso-jpg.850229

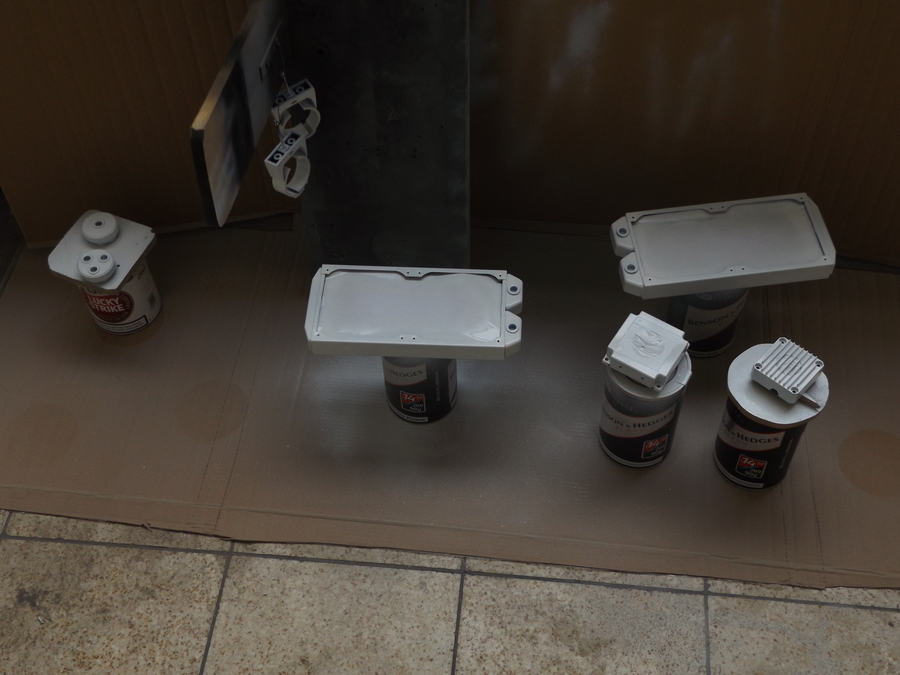

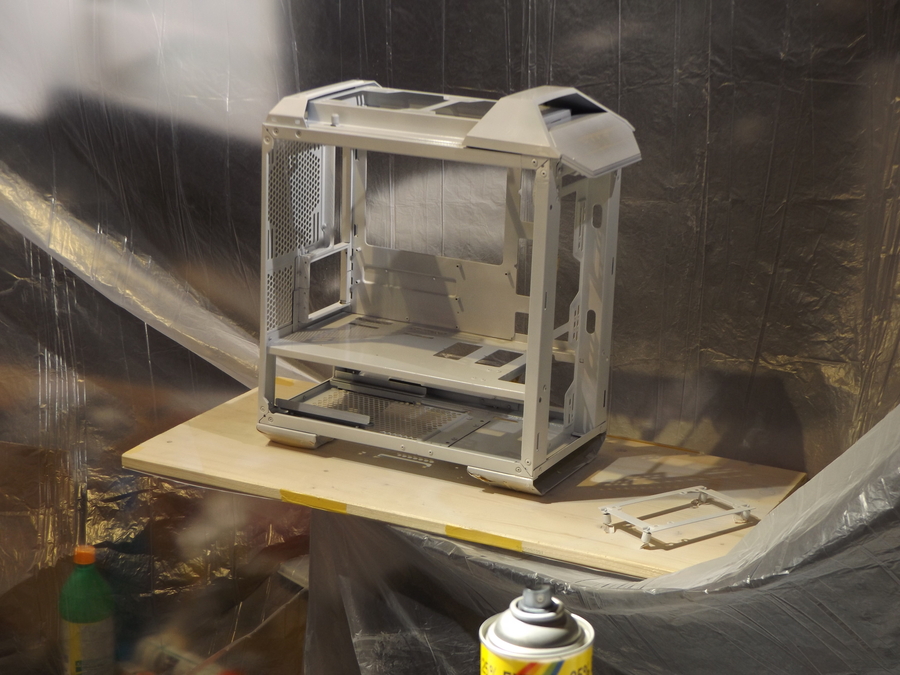

und schon ging es mit dem lackieren los, eine Schicht Haftgrund Bitte

dscf1489c0pb6-jpg.850230

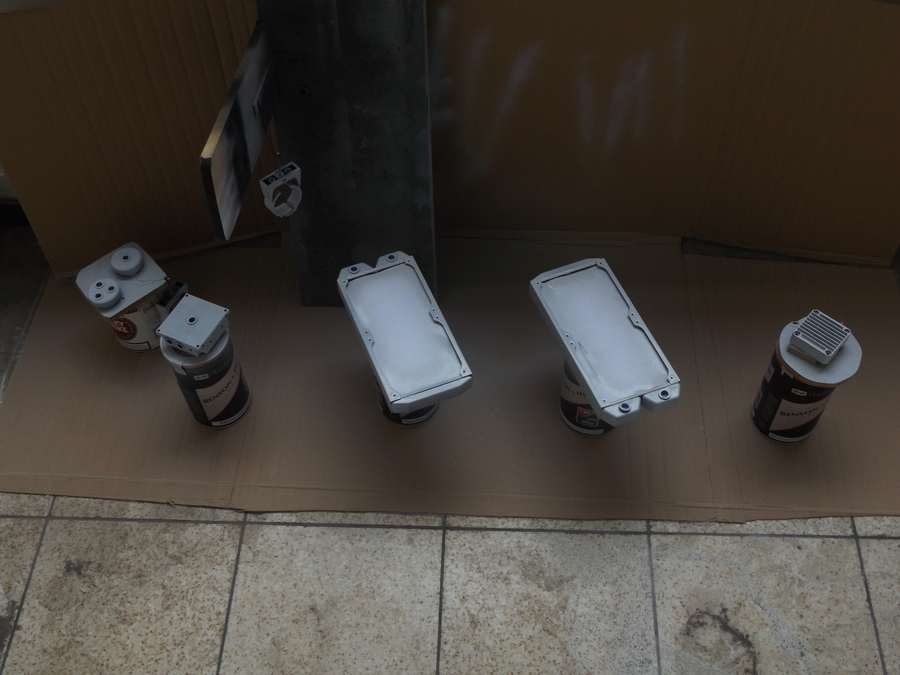

und 2 Schichten WEIß

dscf1490fpo2u-jpg.850231

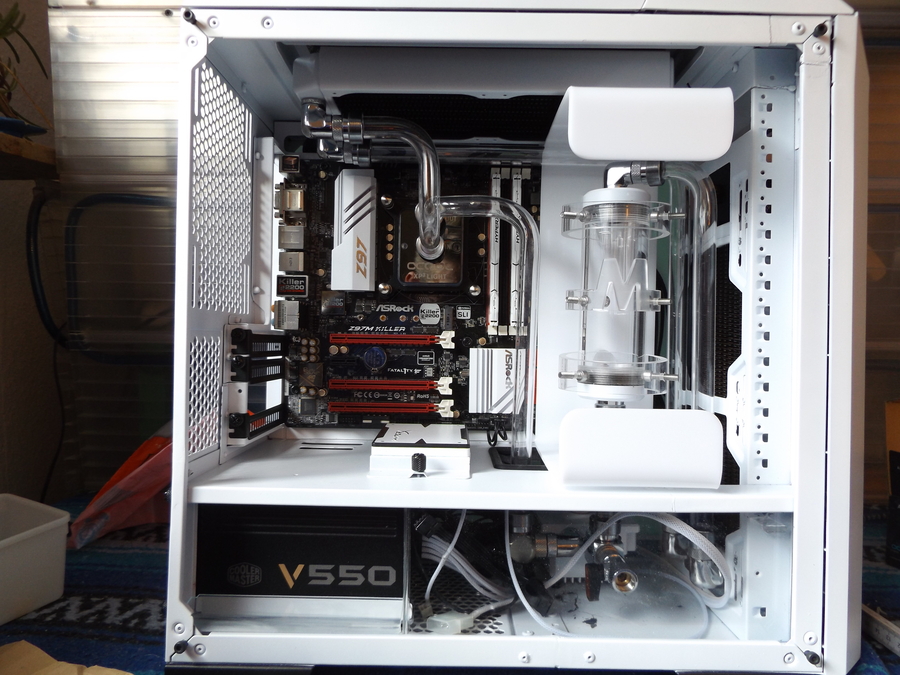

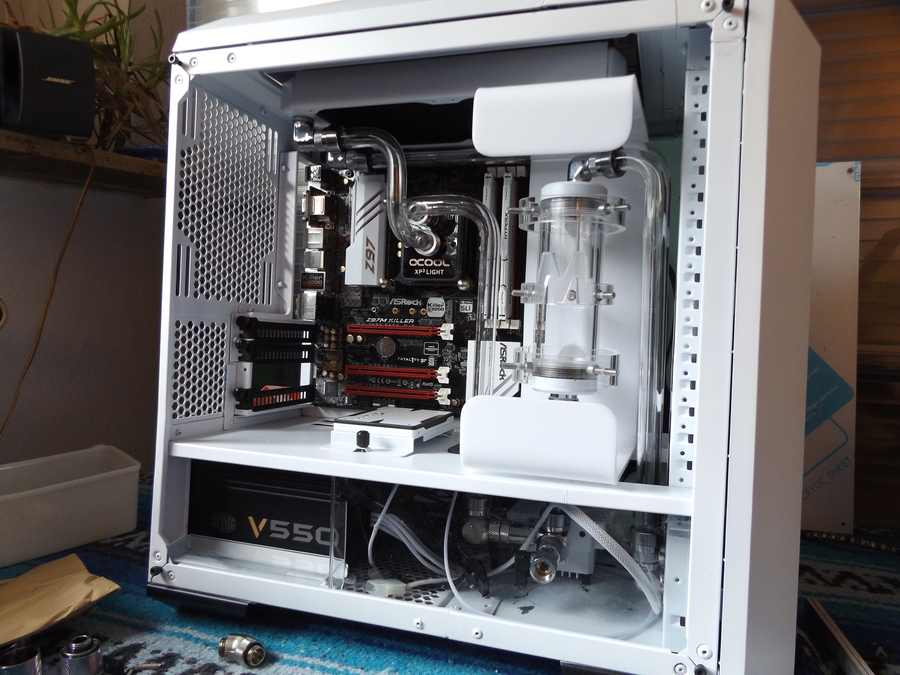

Das Ergebnis :love:

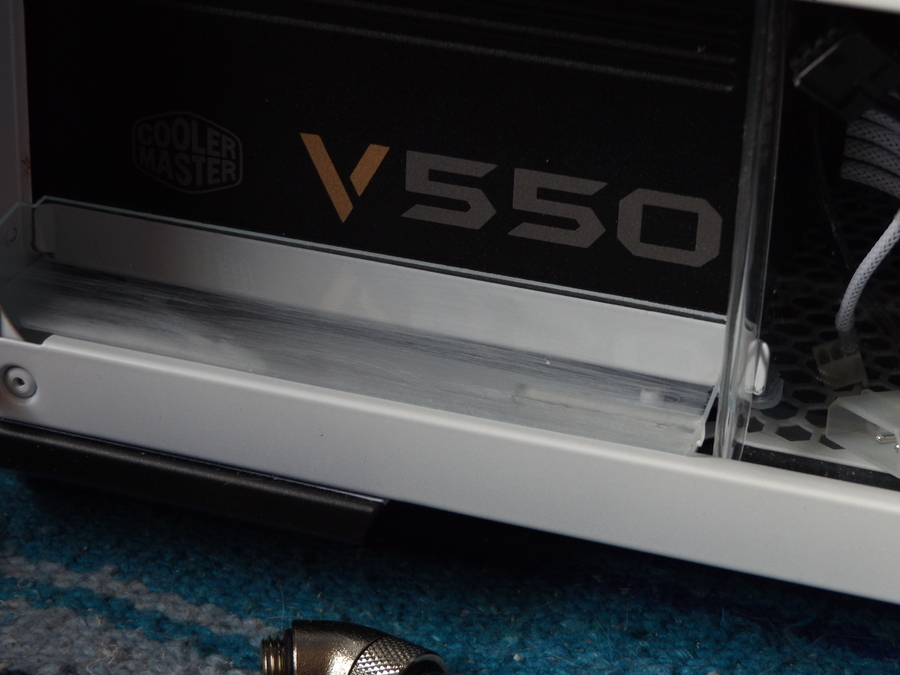

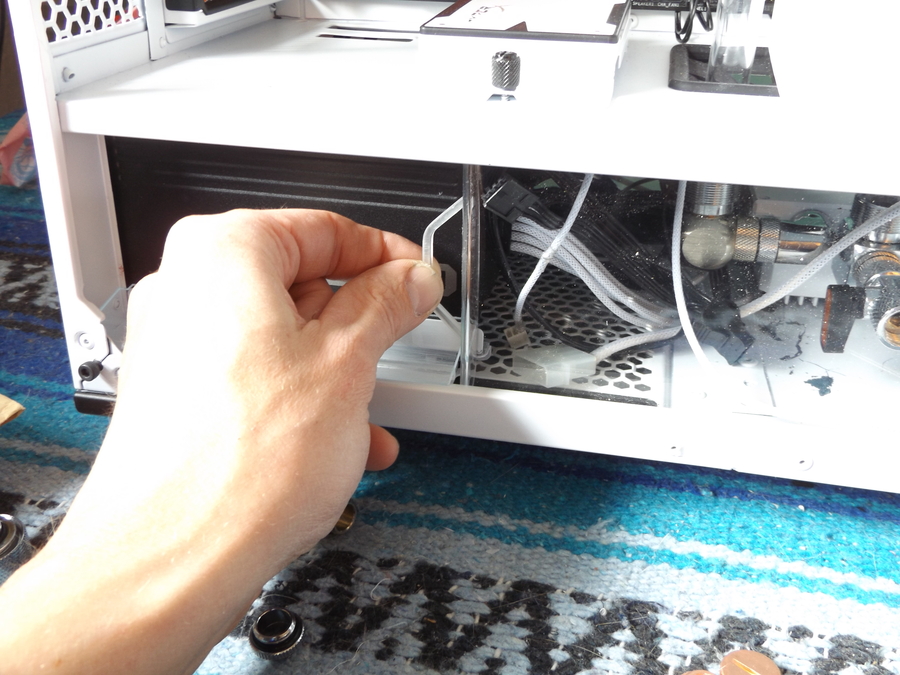

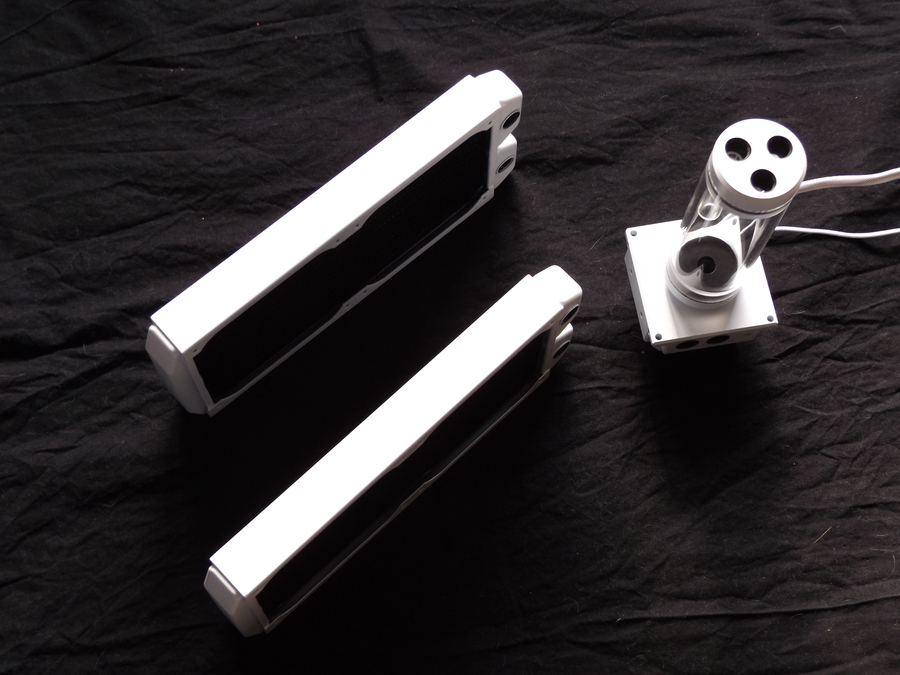

Sehr geil, die Pumpenkabel wurden auch gleich gesleevt, so konnte ich dann auch alles gleich wieder einpacken und für den Transport vorbereiten

dscf1491m0rot-jpg.850232


dscf149230rw2-jpg.850233


dscf14936vrzx-jpg.850234


thats it, mal schauen was noch so kommt ? :p​


Anhänge

  • dscf1487wlopn.jpg
    407,5 KB · Aufrufe: 1.195
  • dscf1488mzqso.jpg
    458 KB · Aufrufe: 1.192
  • dscf1489c0pb6.jpg
    436,5 KB · Aufrufe: 1.178
  • dscf1490fpo2u.jpg
    425,1 KB · Aufrufe: 1.185
  • dscf1491m0rot.jpg
    422,4 KB · Aufrufe: 1.181
  • dscf149230rw2.jpg
    401,4 KB · Aufrufe: 1.172
  • dscf14936vrzx.jpg
    460,1 KB · Aufrufe: 1.171

ZobRombie

Freizeitschrauber(in)
Eine weiße Lackierung sieht bei Radiatoren immer so gut aus! Ich favorisiere momentan eh den Schwarz-Weiß Look.

Auf jeden Fall viel Glück und Erfolg in Wien!

TE
TE
capten10

capten10

Freizeitschrauber(in)
Hallo!

Ich hab neue Informationen zur Hardware erhalten und den Startbeitrag ergänzt. :thumbsup:

CPU: Intel Core i5 4670K
MB: Asrock Z97M Killer
RAM: Kingston HyperX Fury 16GB Kit
GPU:/
NT: Cooler Master V550
SSD: Kingston Savage 480GB


Invd

Kabelverknoter(in)
Hey capten10,

sehr cooles Projekt! Abo!
Mit welchen Programm hast du das Bild 1 gemacht, wo es dein fertiges Projekt zeigt?

MFG

TE
TE
capten10

capten10

Freizeitschrauber(in)
Hallo!

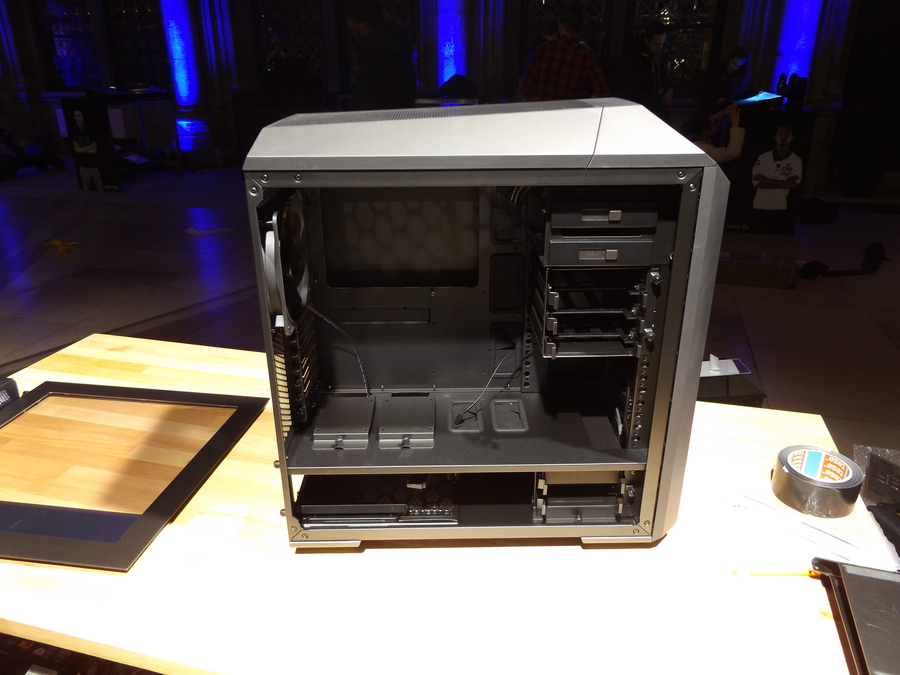

Das erste Bild von dem Master Case5 wurde mit Sketch up erstellt und ist von namealwaysinuse und auch noch nicht fertig soweit ich weiß.


kC0pter

PC-Selbstbauer(in)
Also ich glaub ich muss dir nicht sagen, dass da natürlich ein Abo da bleibt ;).
Bin schon mega gespannt auf die ganzen Updates und auch auf das Endergebnis :D.

TE
TE
capten10

capten10

Freizeitschrauber(in)
HIHO!

Dank dir kC0pter!

Los geht's:

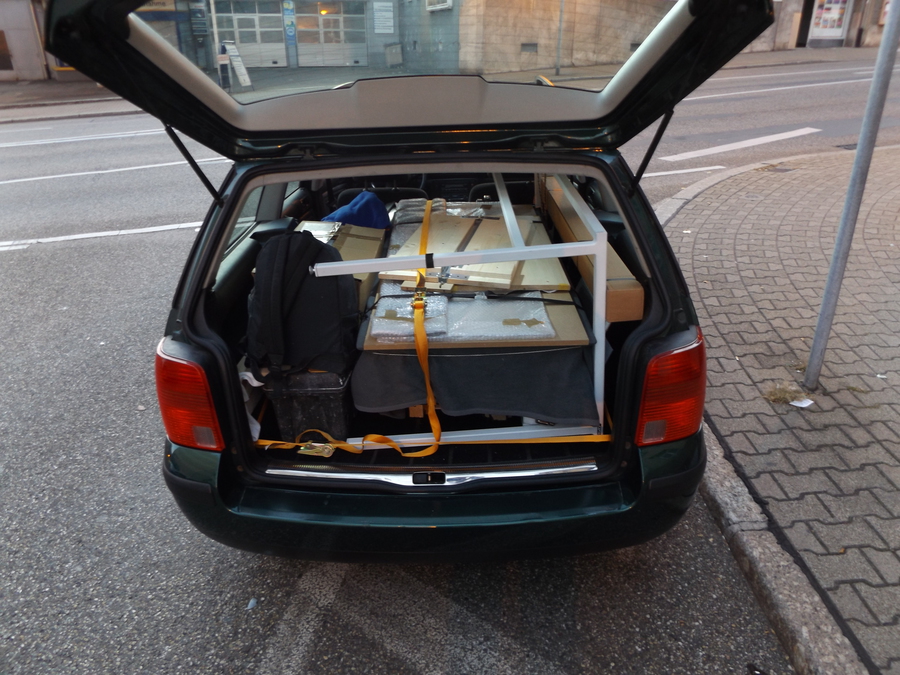

Also erst mal ab nach Wien, fragt nicht wie aber irgendwie hab ich alles ins Auto bekommen. :D

dscf1566o3xzm-jpg.854016

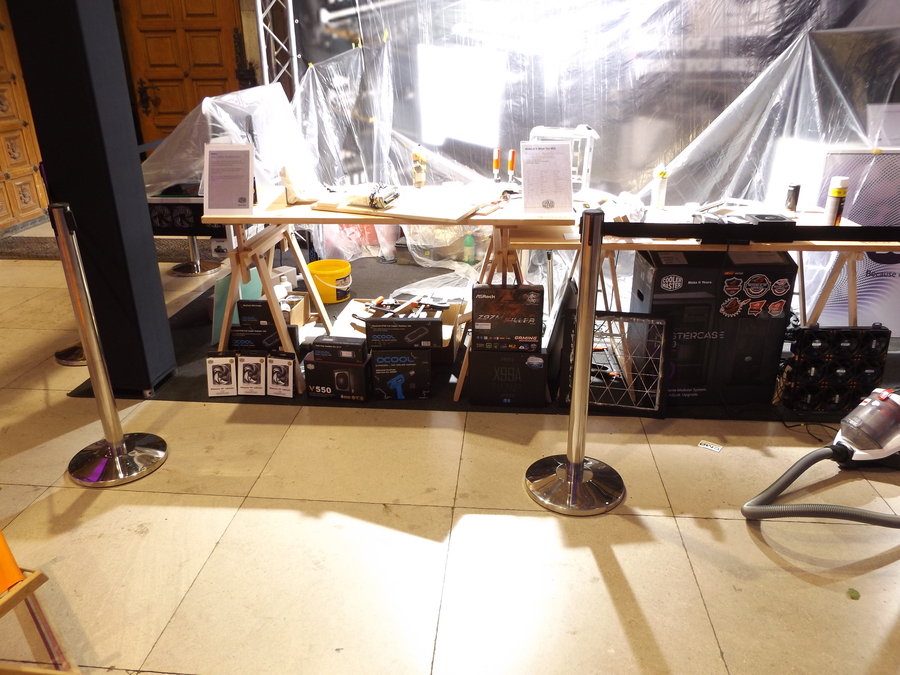

dort angekommen wurde natürlich sofort ausgepackt und aufgebaut ;)

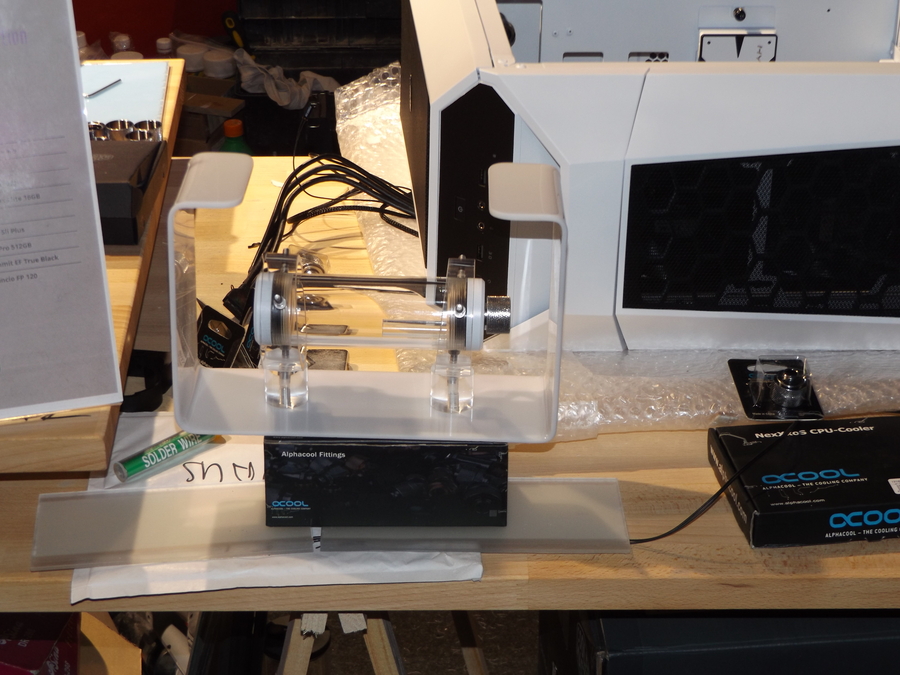

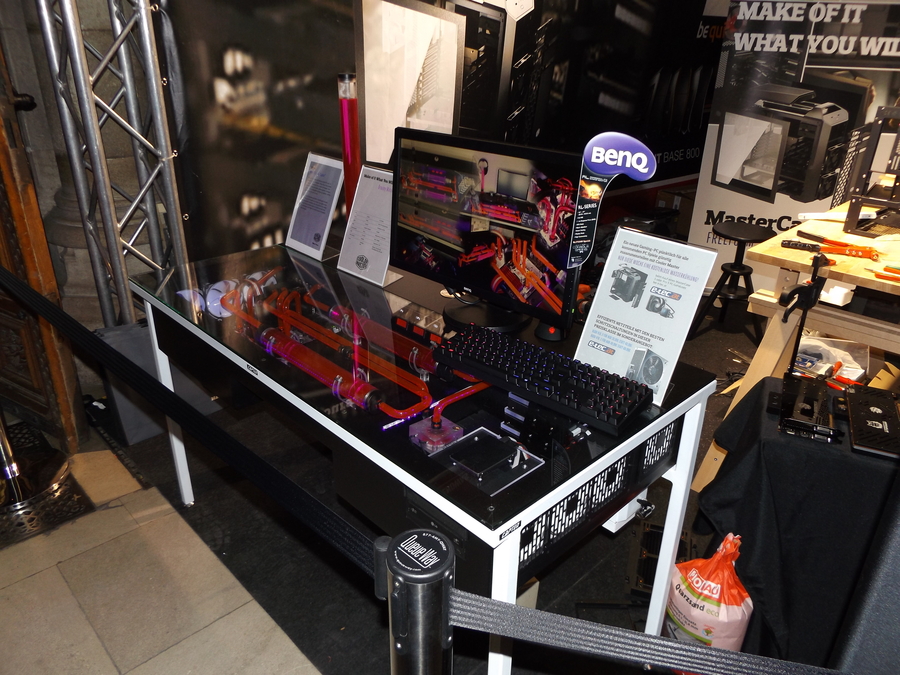

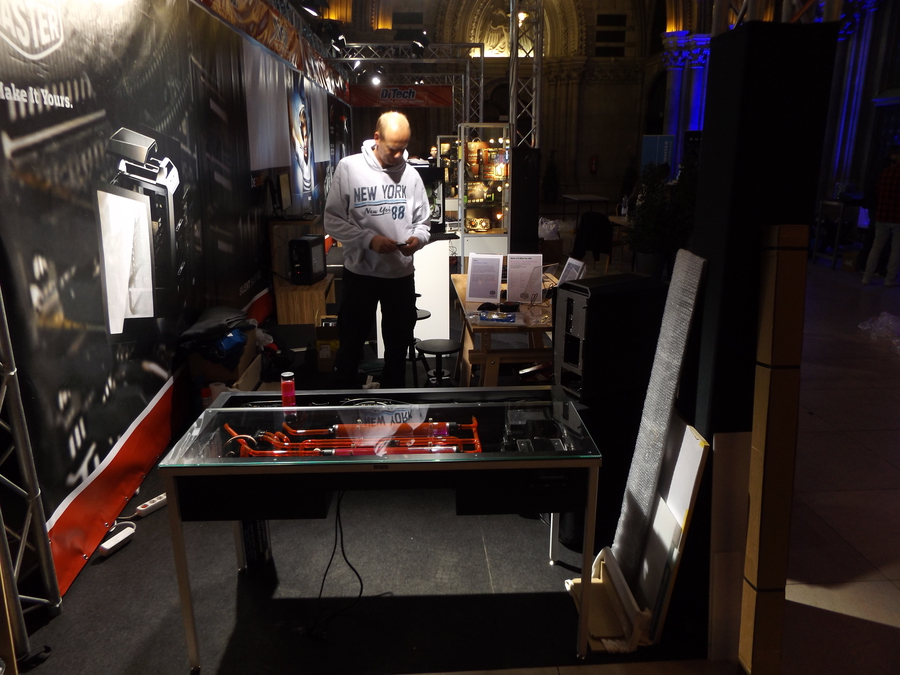

"Dreamy Water" hat es wieder überlebt, unglaublich, ich bange jedes mal.

dscf1568cwxur-jpg.854017

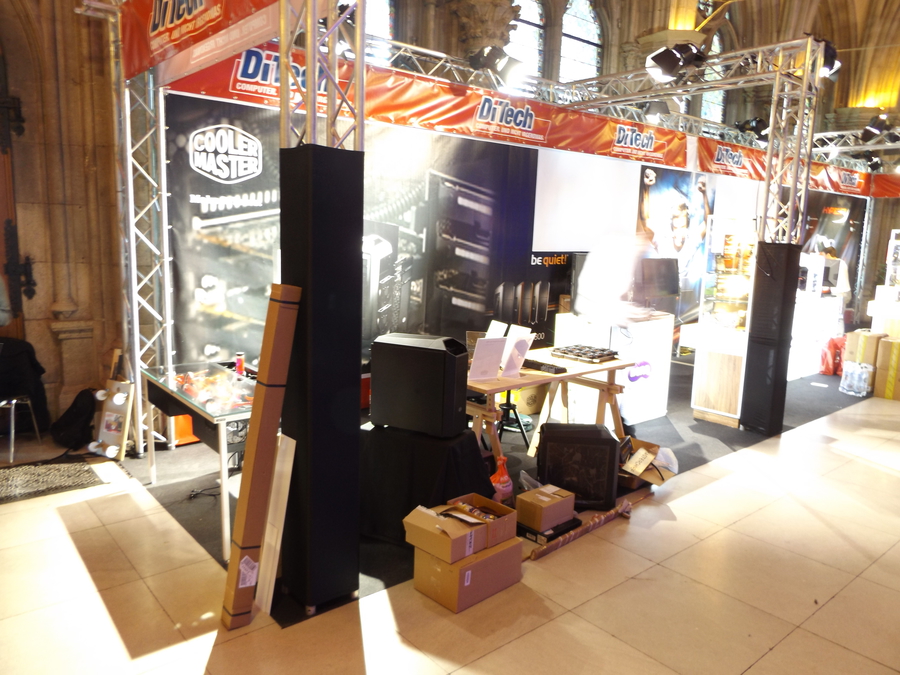

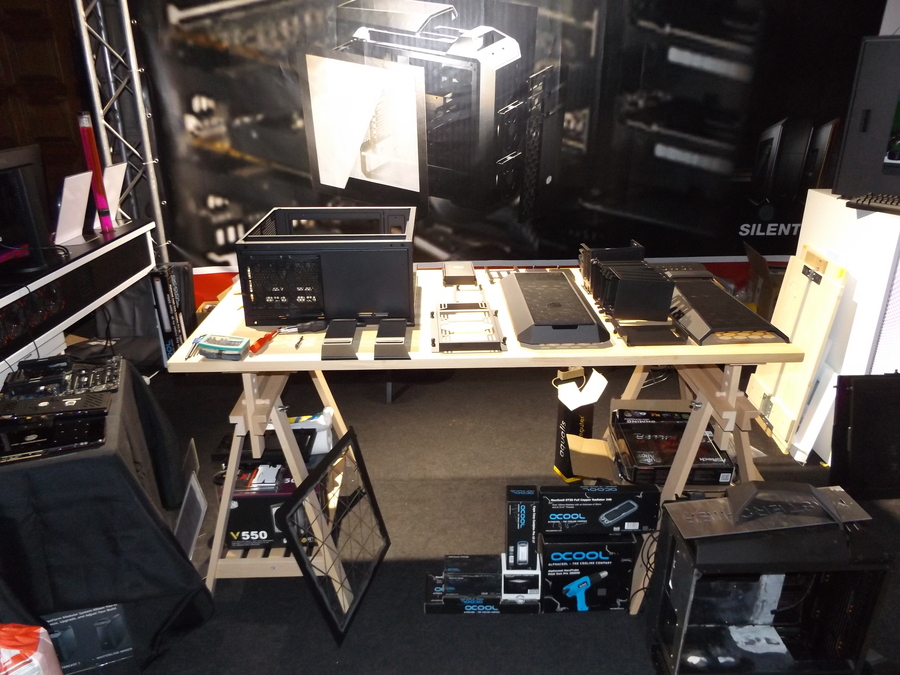

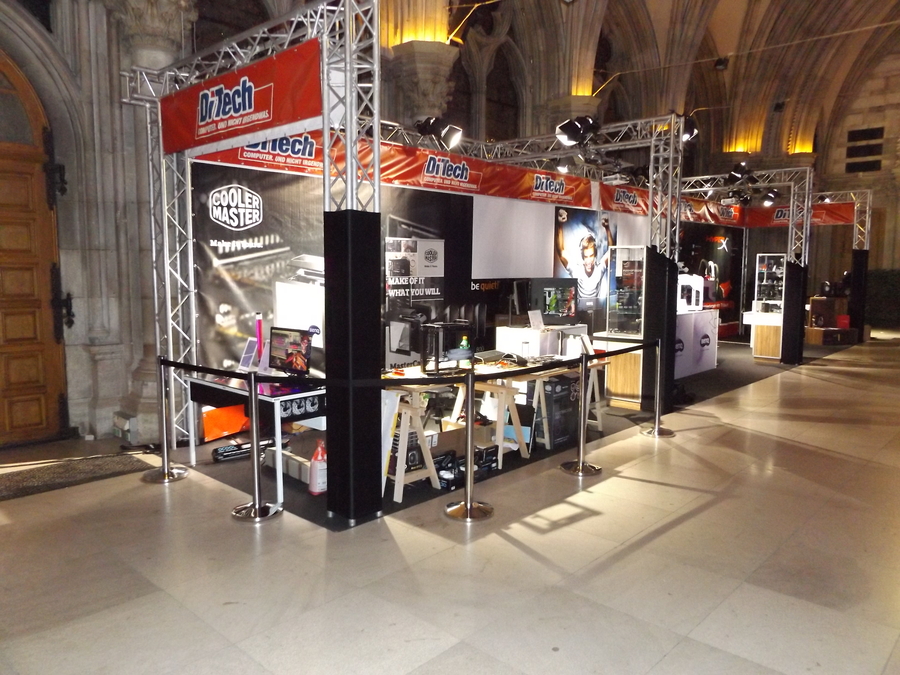

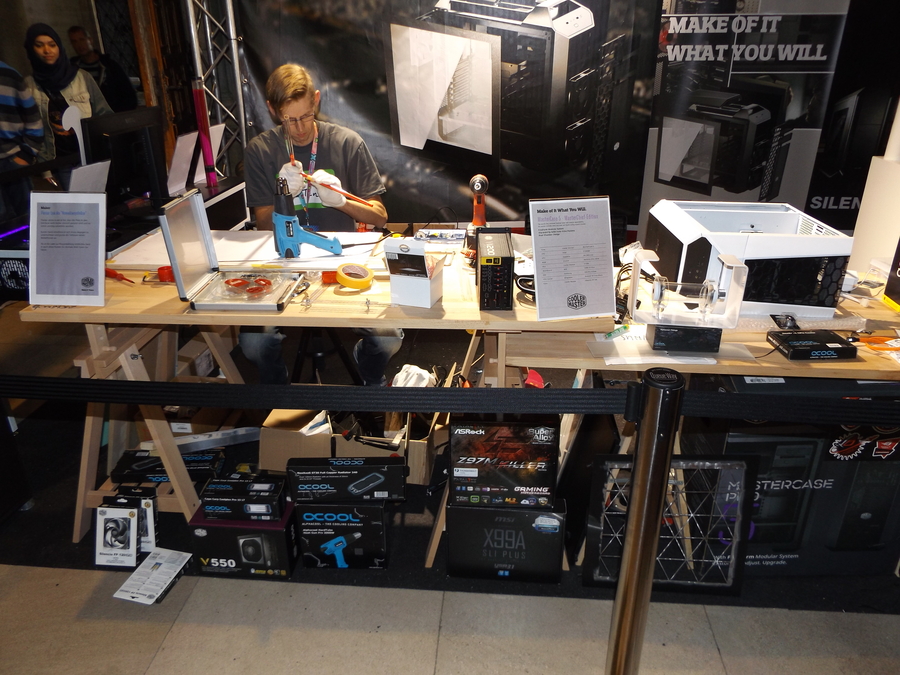

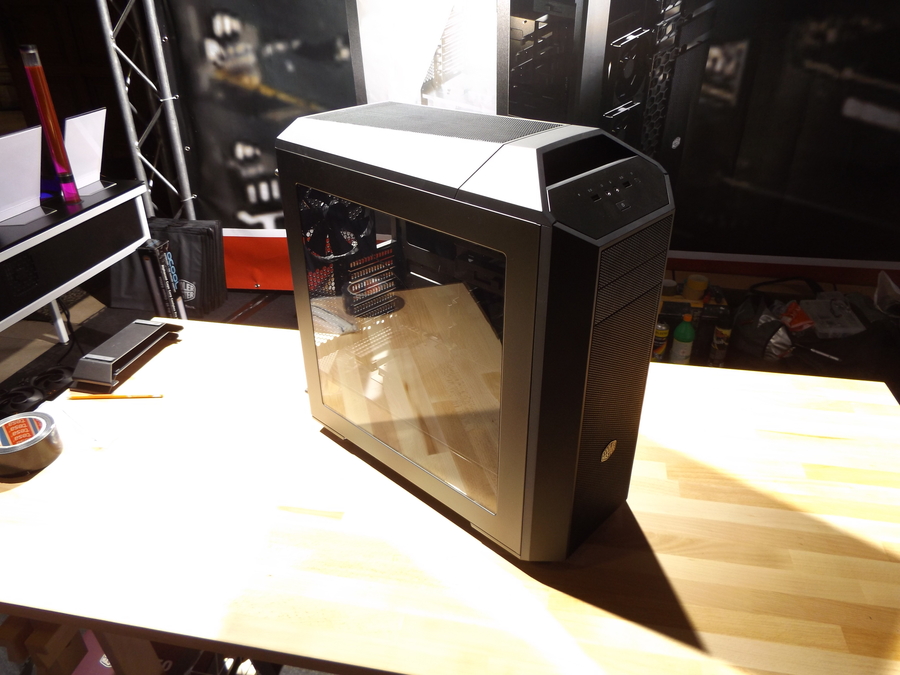

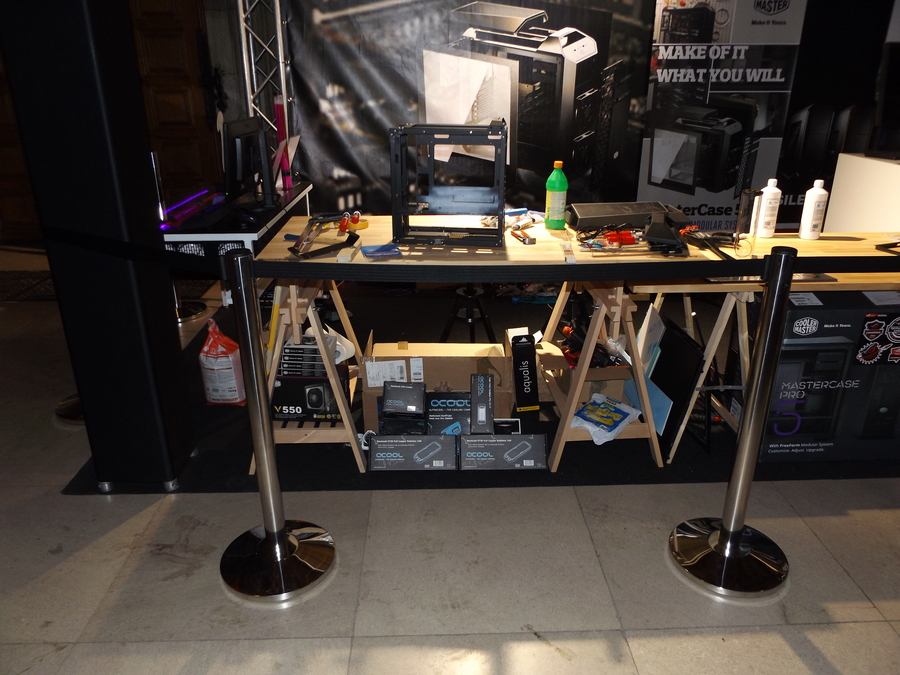

der Cooler Master Stand

dscf1569ovl8w-jpg.854018

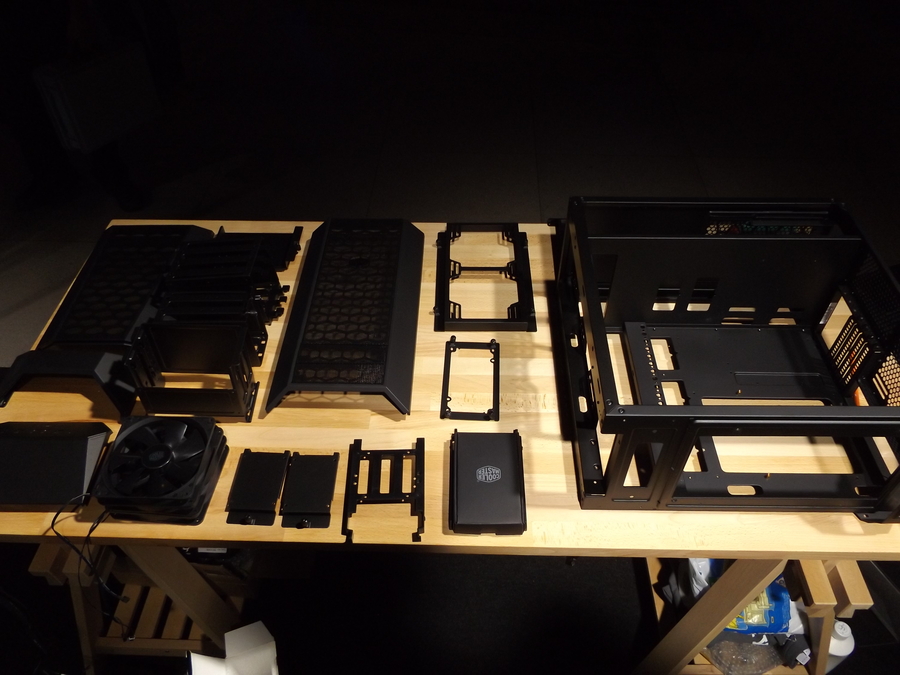

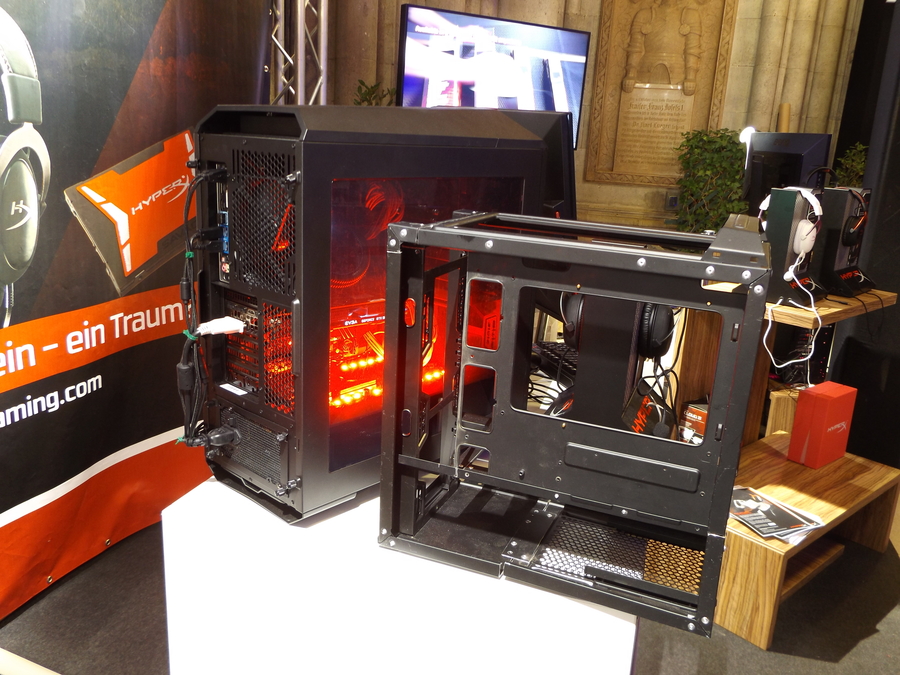

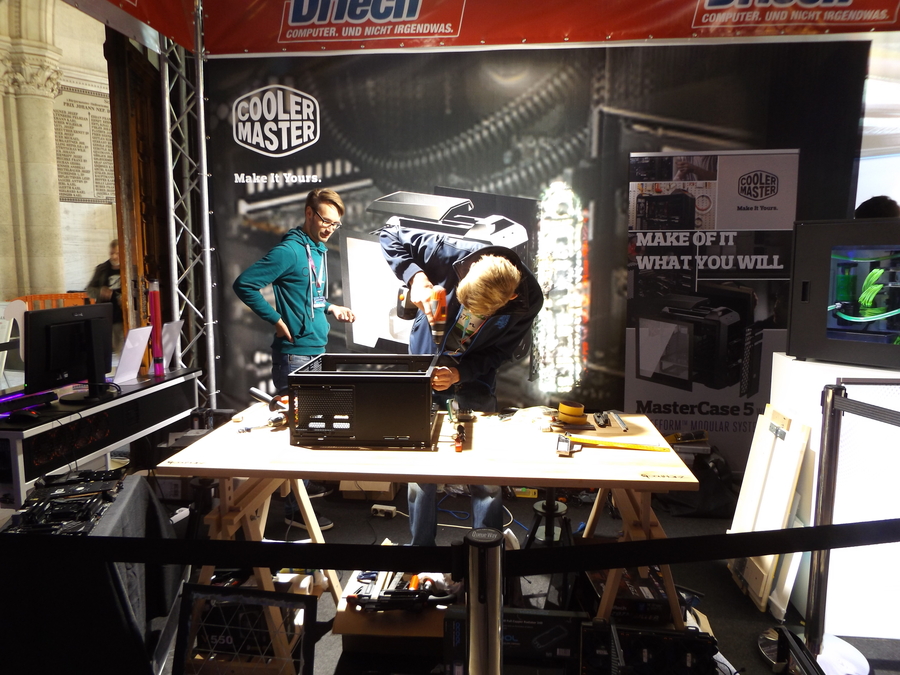

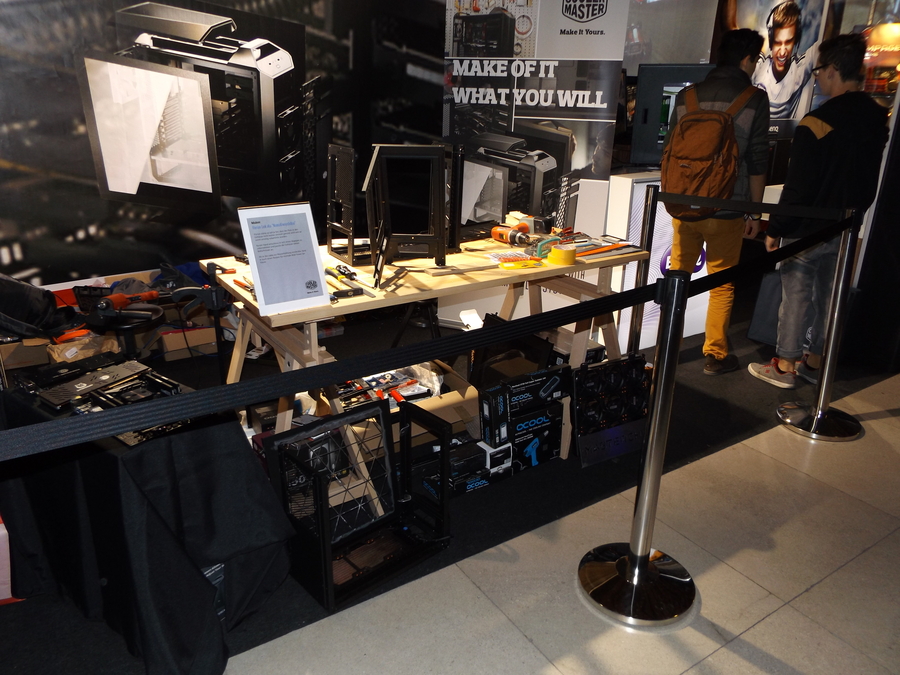

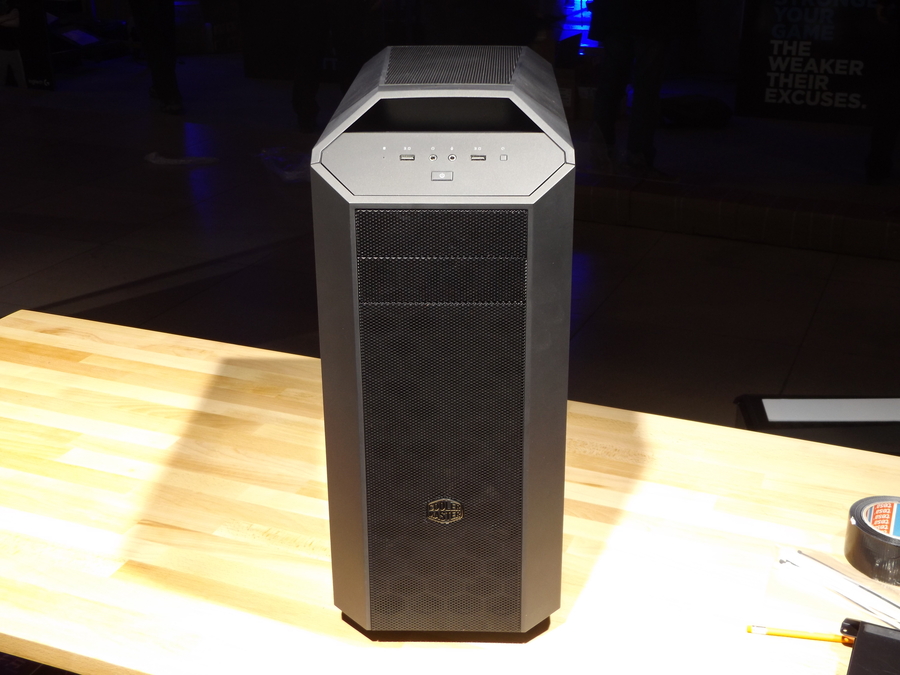

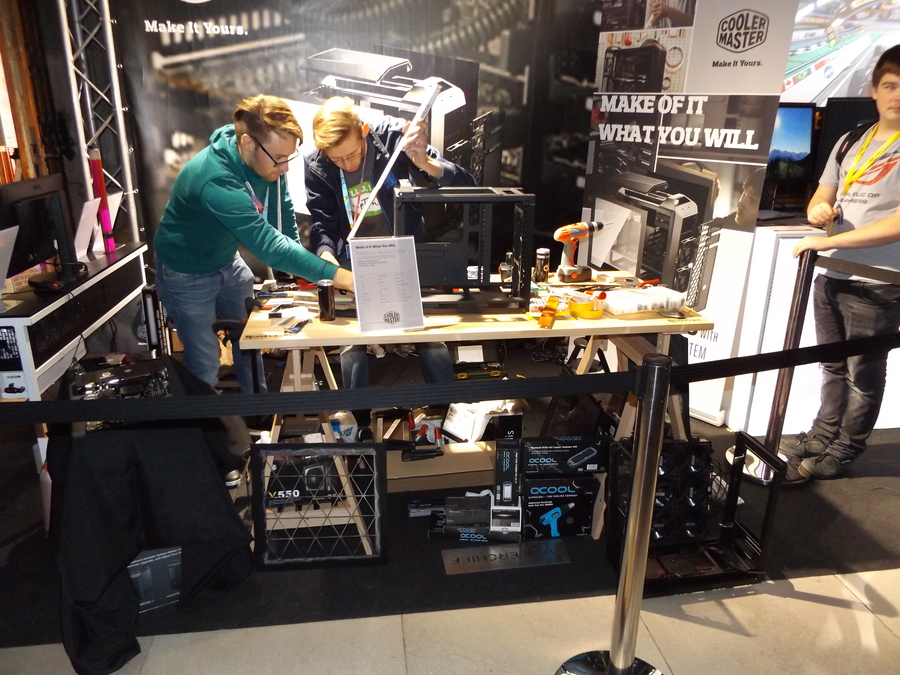

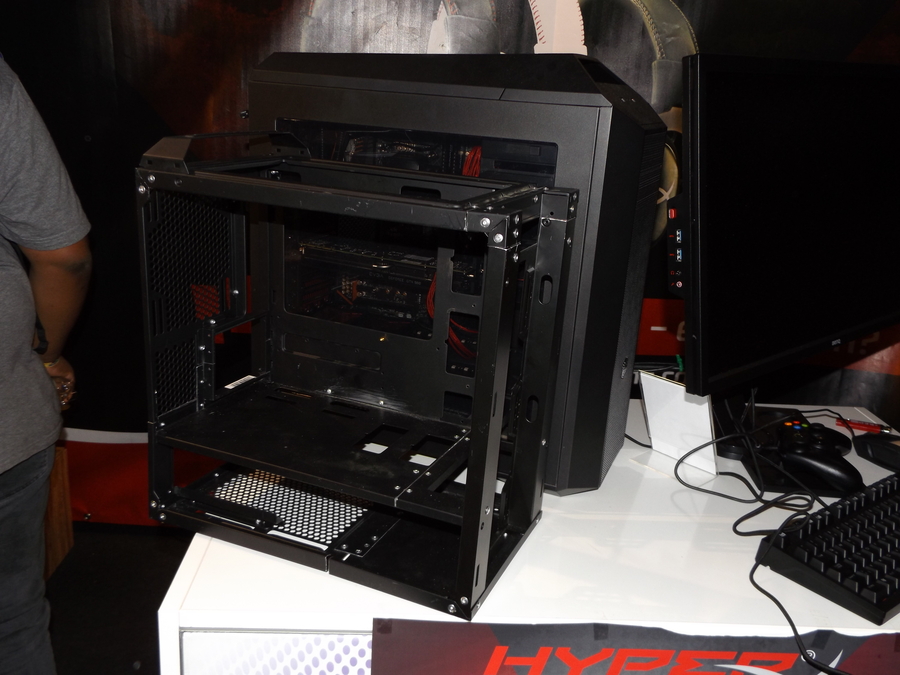

Nachdem alles soweit ausgepackt war haben wir natürlich erst mal das Master Case 5 Pro unter die Lupe genommen

dscf15706nsst-jpg.854020


dscf15710ws14-jpg.854021


dscf15734tsoo-jpg.854022


dscf1574mvsgv-jpg.854024


dscf157597s0n-jpg.854025


dscf1576zbswj-jpg.854027


dscf1579tiso6-jpg.854028


dscf1581axsd2-jpg.854030



Tag 1

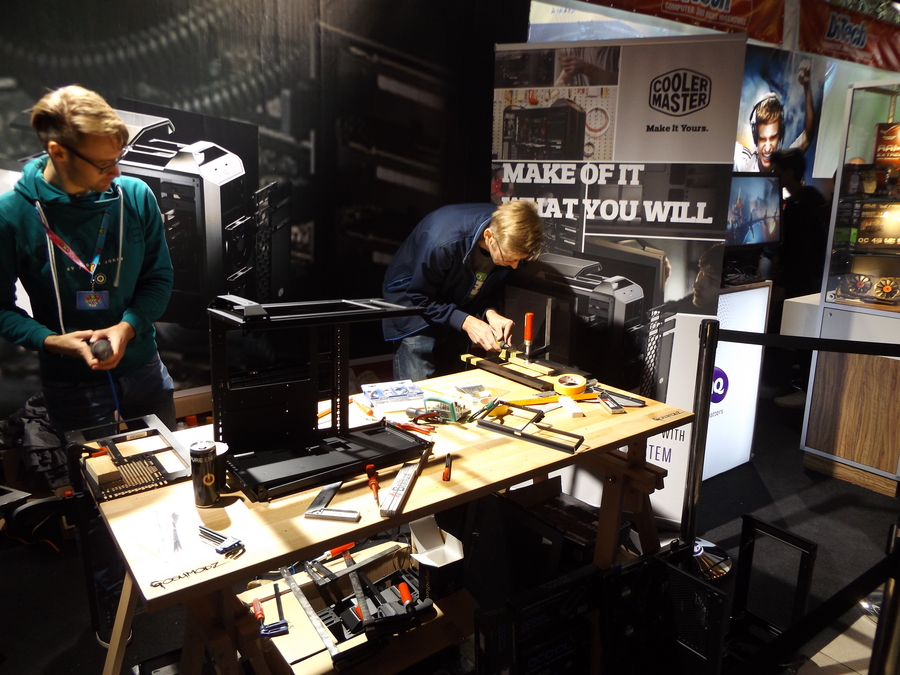

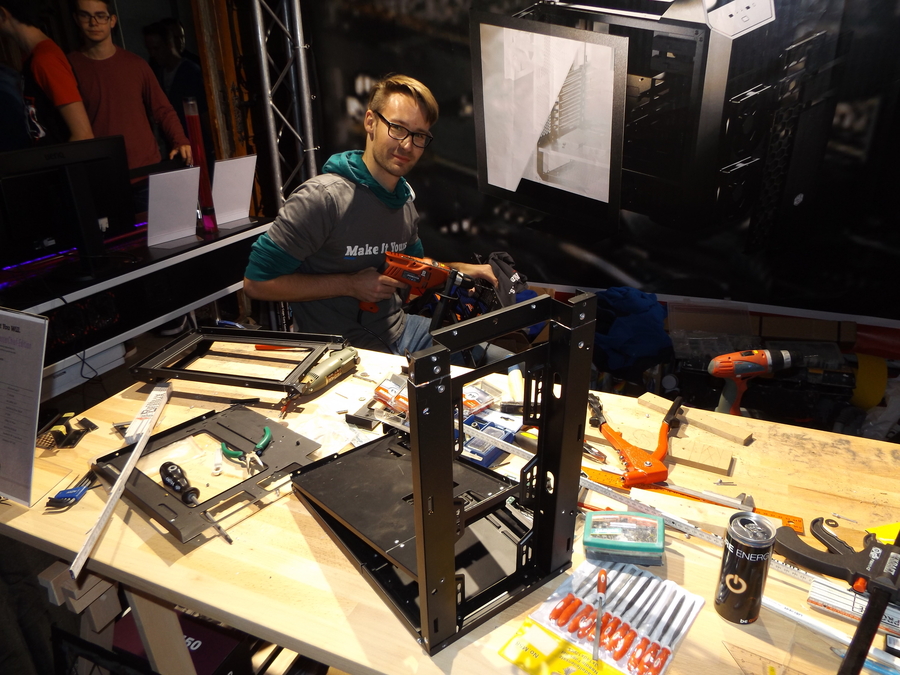

Für den Umbau in ein MATX Case haben wir entschieden das Case 6cm in der Länge und in der Höhe zu kürzen.

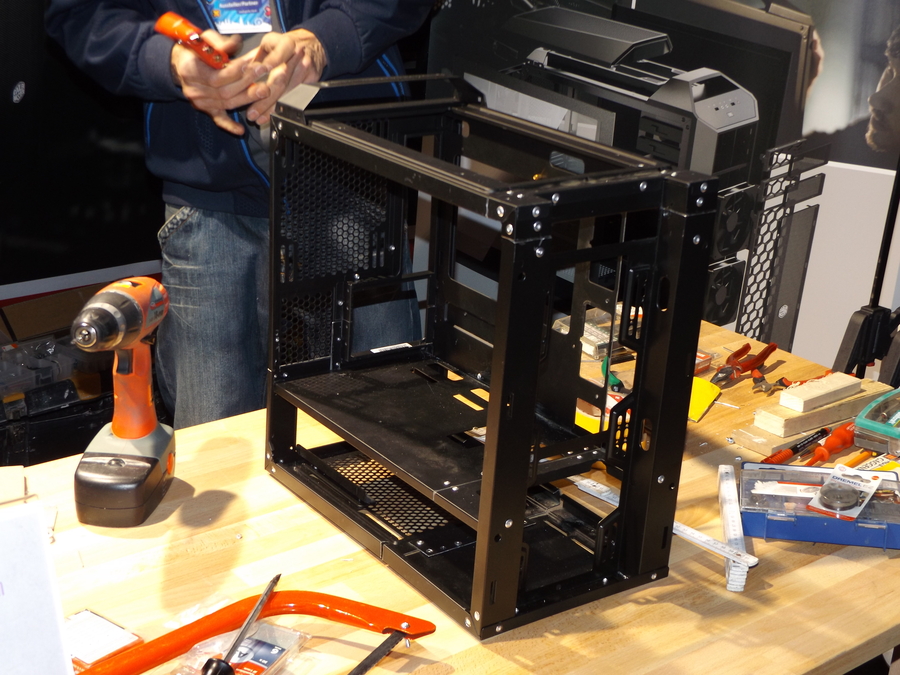

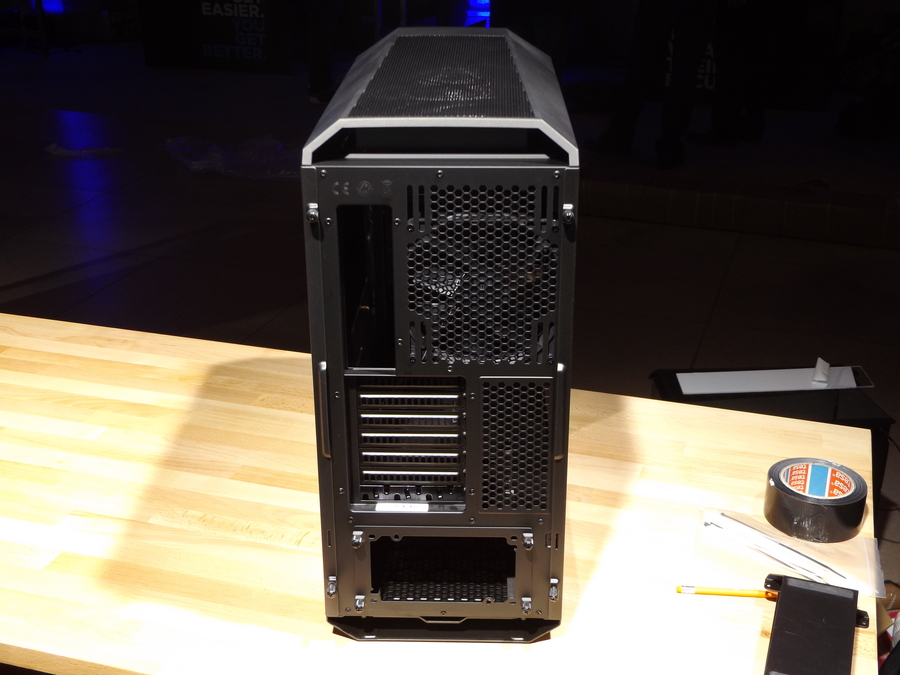

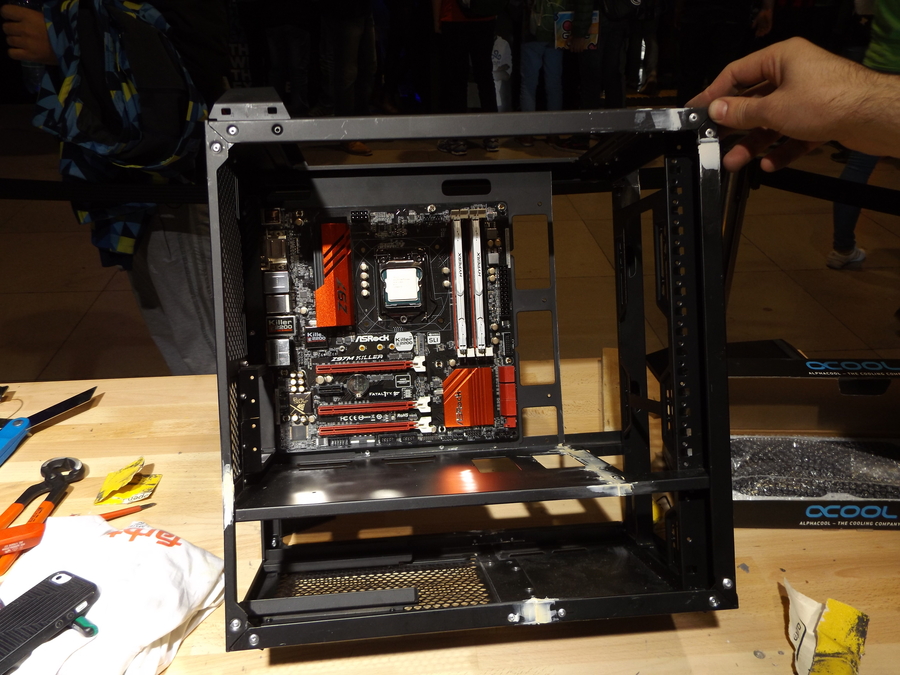

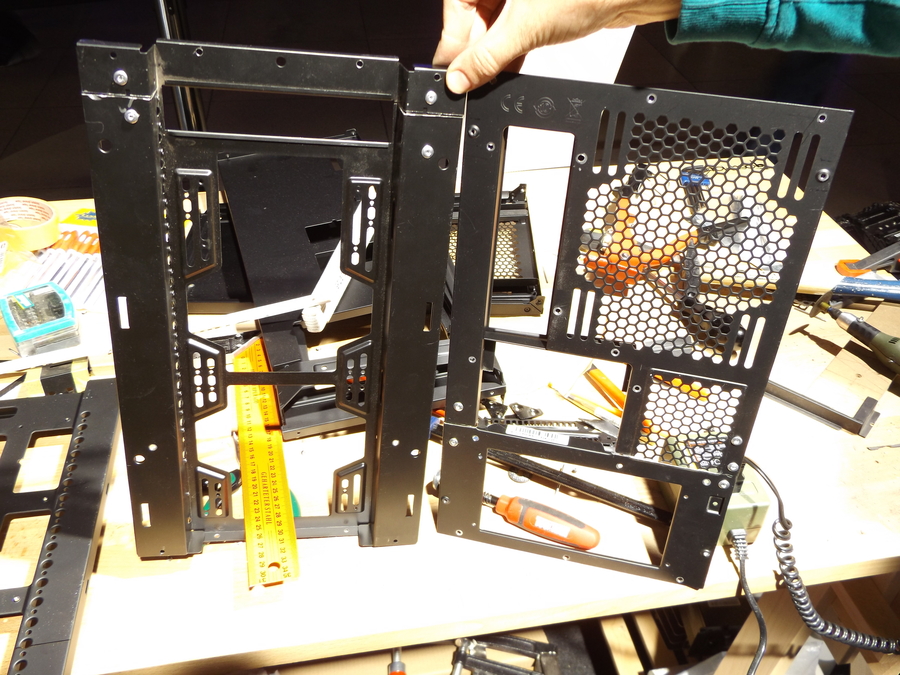

Also wurde als erstes die Vorder- und Rückseite ausgebaut.

Dafür mussten reichlich Nieten entfernt werden.

dscf1586xjs62-jpg.854032


dscf1587tysgb-jpg.854033


dscf1588t1s7t-jpg.854035

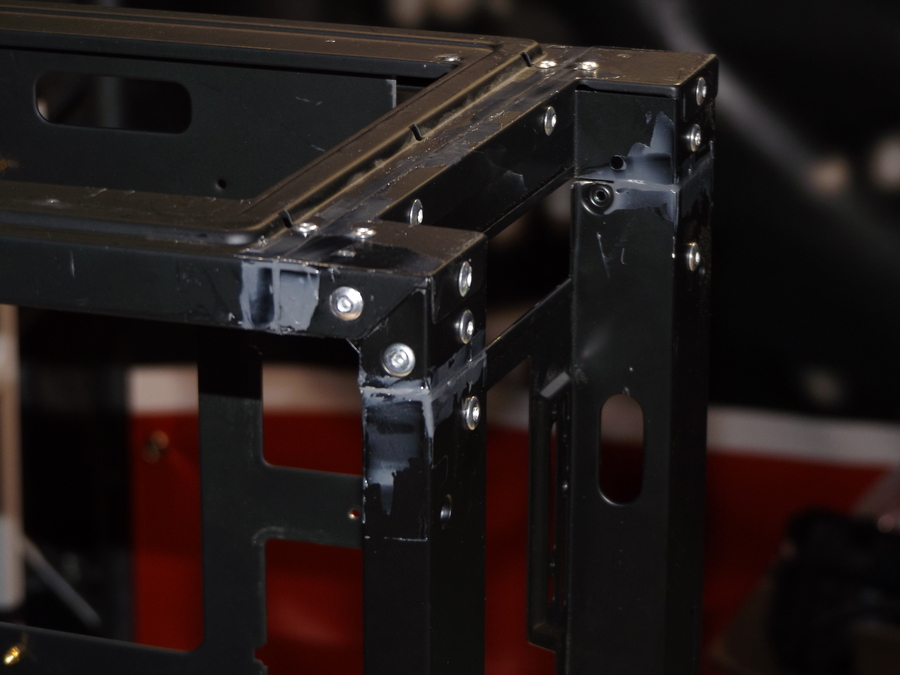

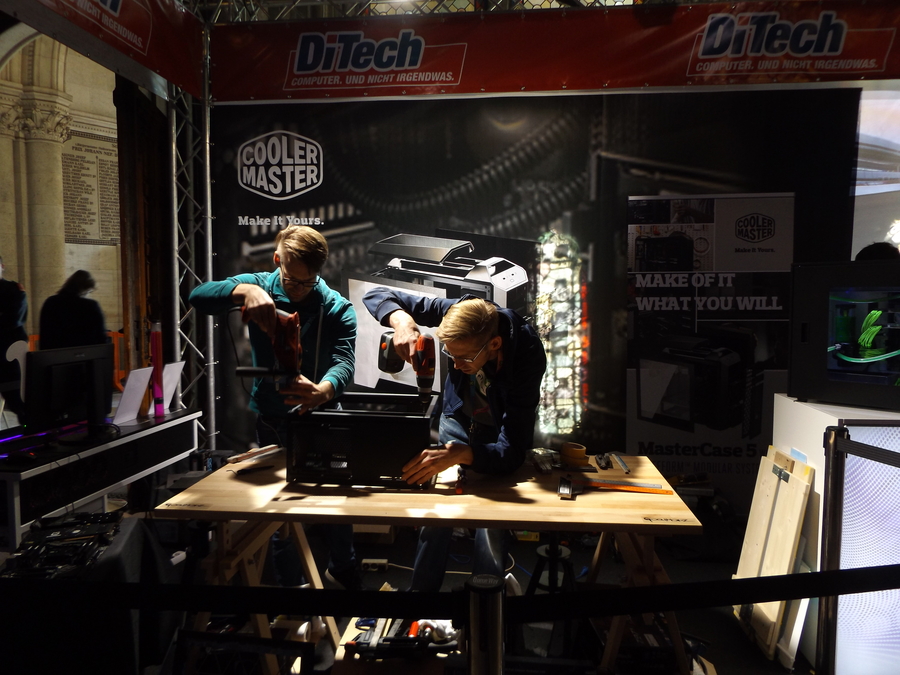

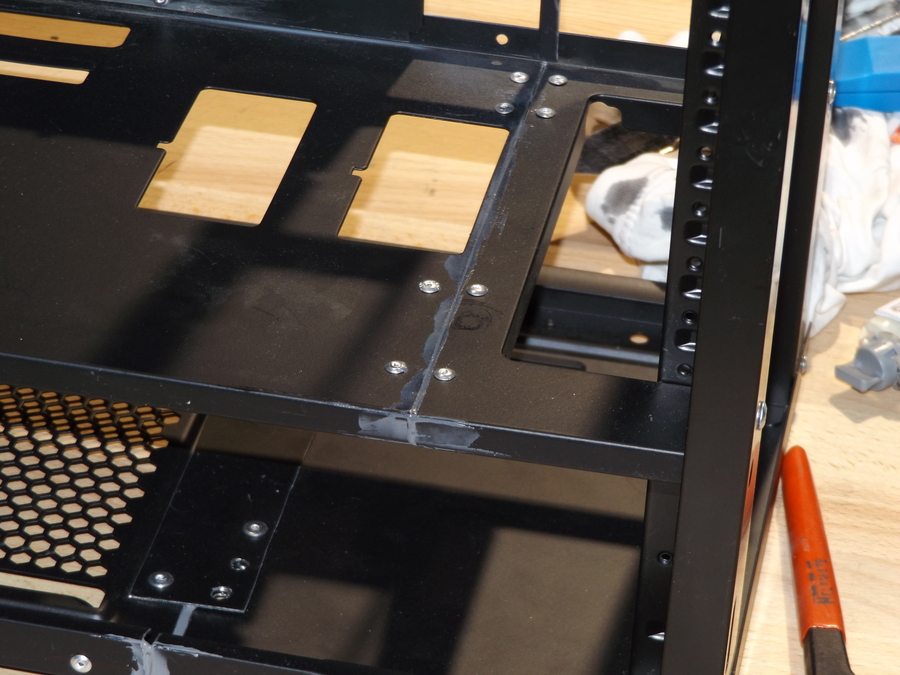

dann wurde an beiden Teilen, wohl überlegt :P , an unwichtigen Stellen 6cm herausgetrennt und mit hinterlegten Metallresten wieder zusammen genietet.

dscf1590fjs6w-jpg.854036


dscf1600xnsnr-jpg.854037

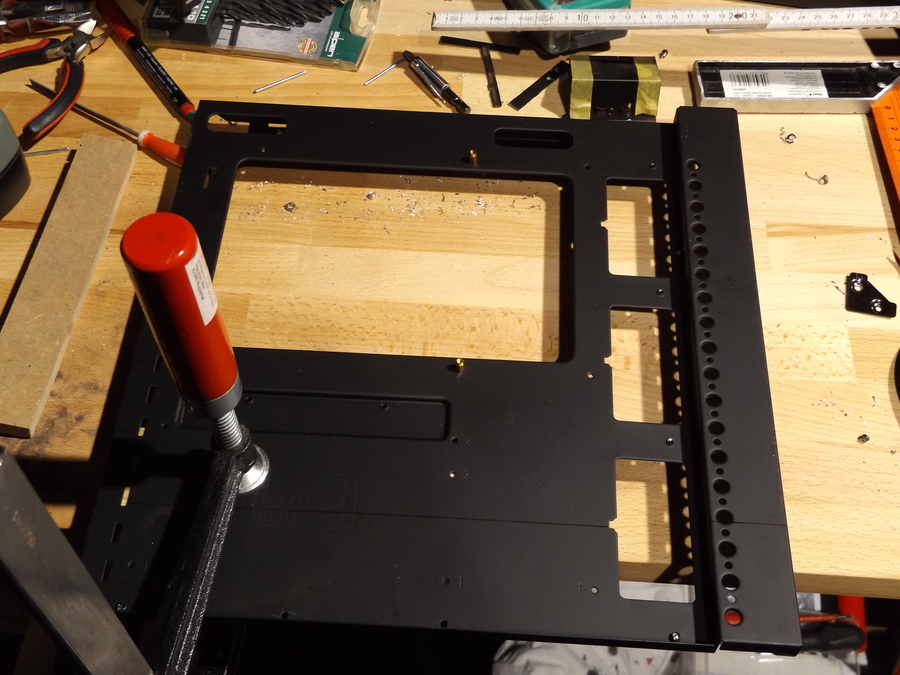

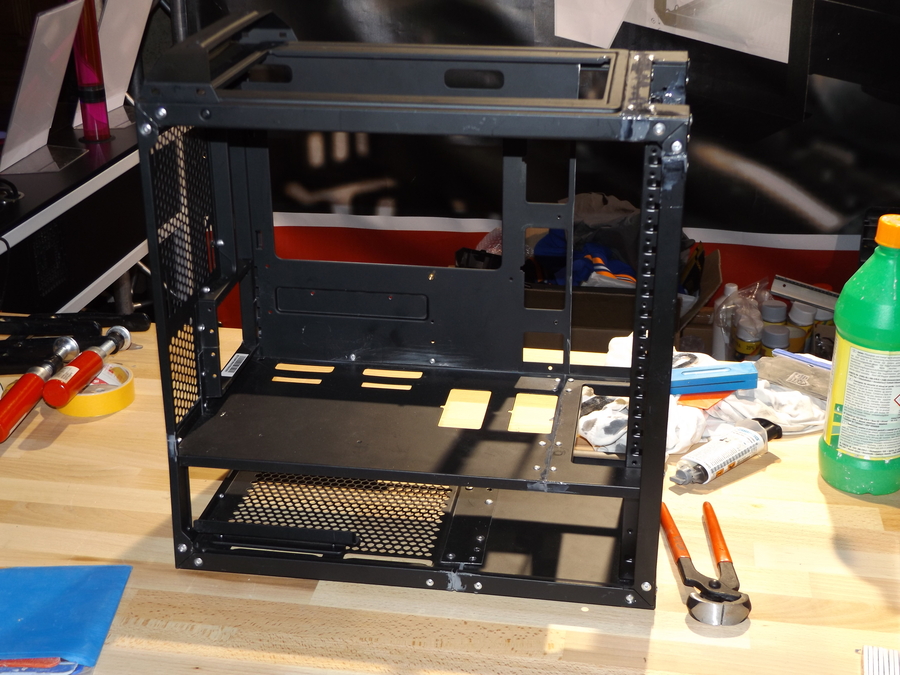

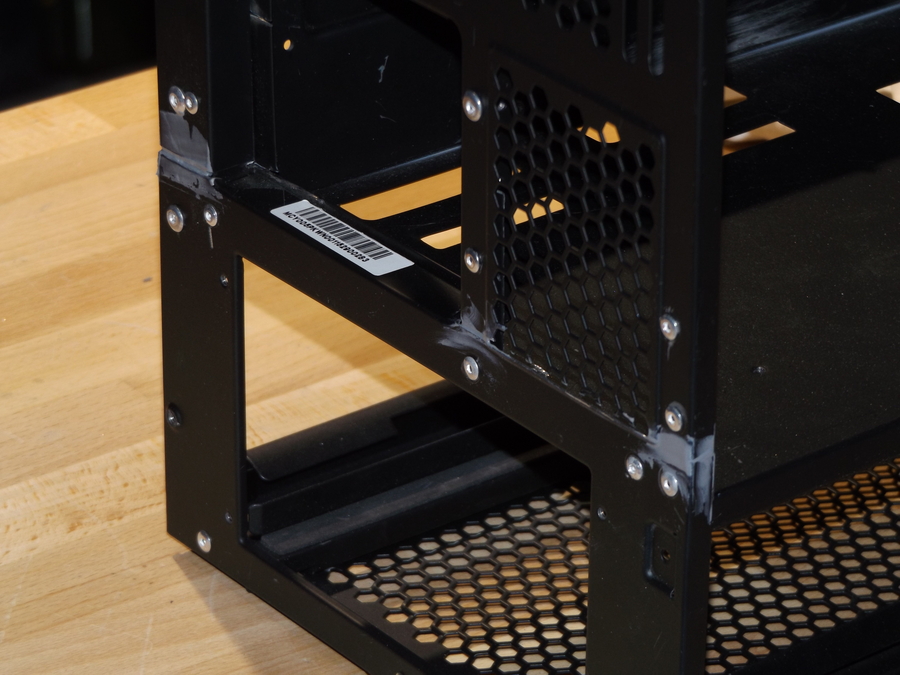

nun noch den Mainboardtray entfernt und auch um 6cm gekürzt

dscf1601xpsqa-jpg.854038


dscf1603kxsbl-jpg.854039


nun ging es ans Ober-,Mittel- und Unterteil

dscf16096jsls-jpg.854041


:P

dscf16102jslq-jpg.854042


dscf1616pls11-jpg.854043

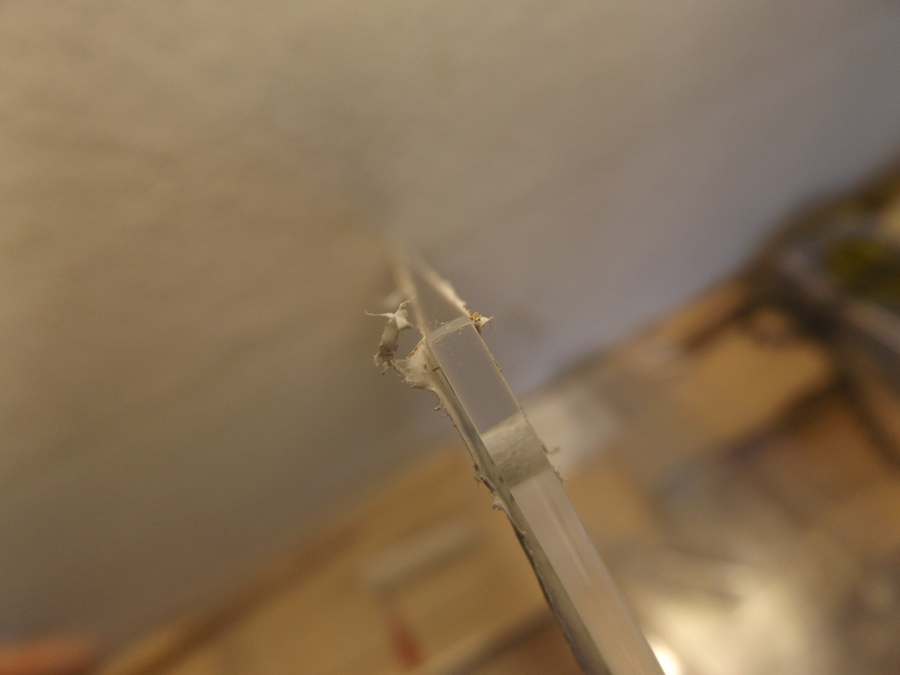

Da wir ziemlich strenge Auflagen im Rathaus hatten, wegen Denkmalschutz musste wir alles mit dem Dremel trennen und brauchten dafür gute 10h.

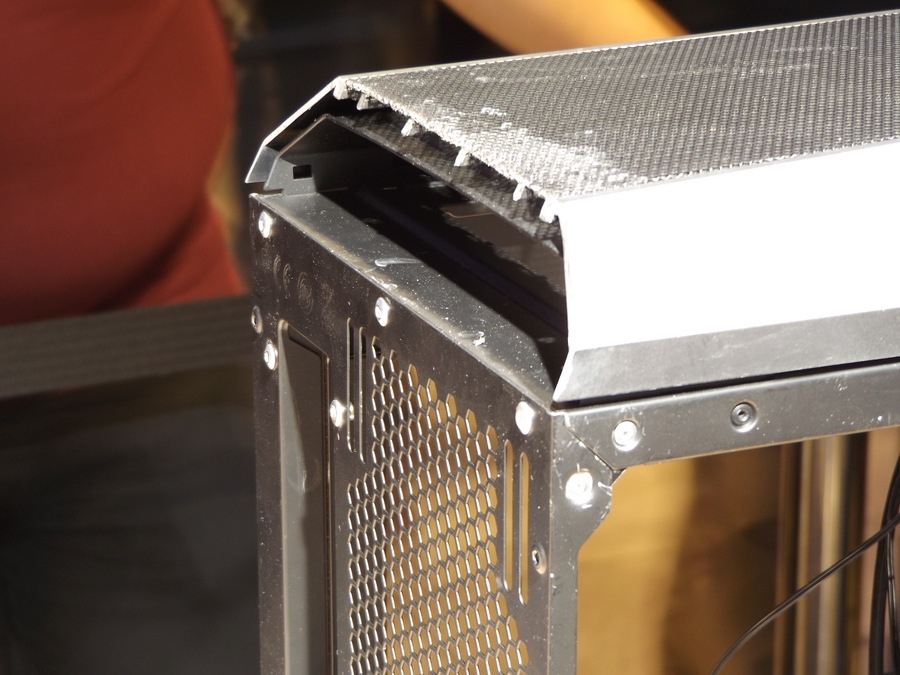

Das Case ist aus Stahl und hat uns somit reichlich Trennscheiben gekostet.

Da immer wieder Live Präsentationen auf der Tribüne statt fanden mussten wir oft Pausen machen wegen dem Lärm. :fie:

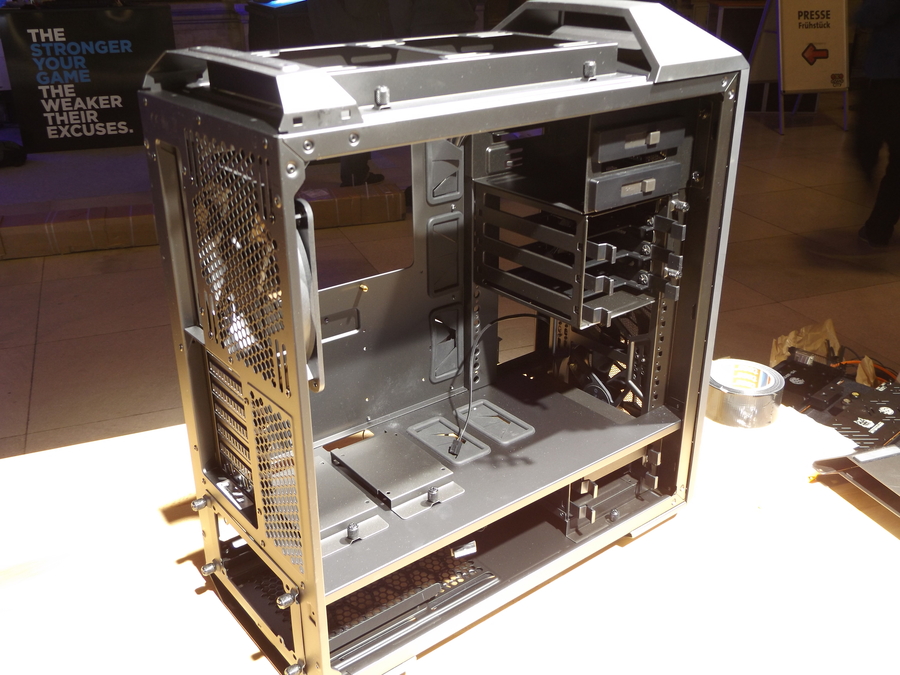

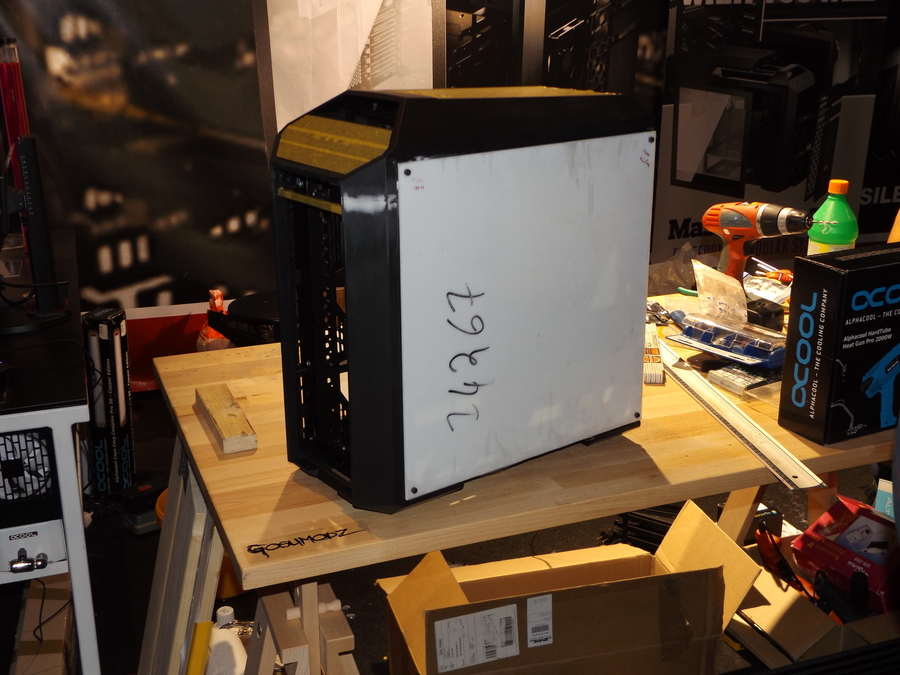

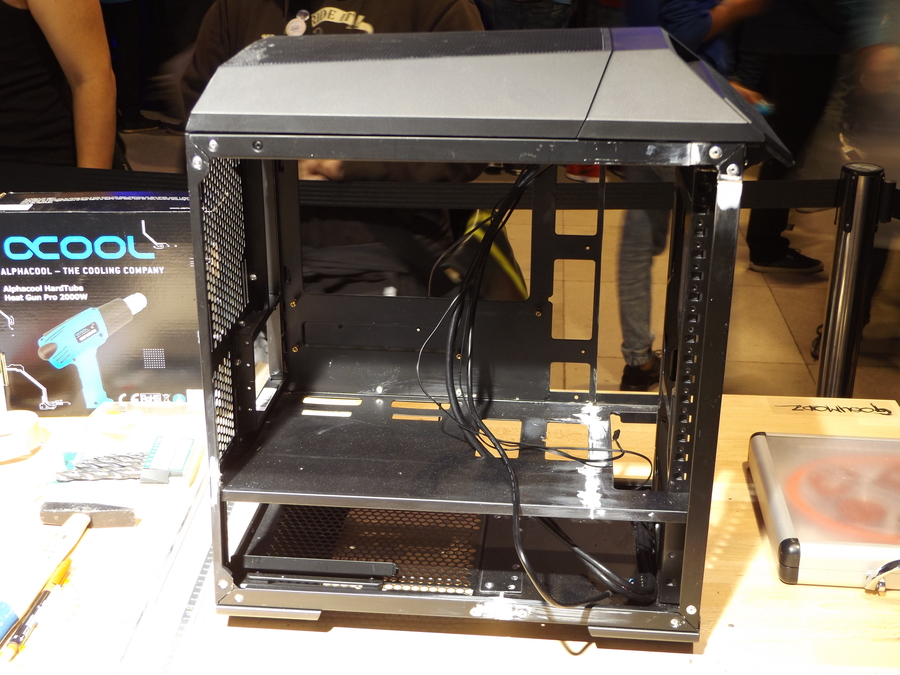

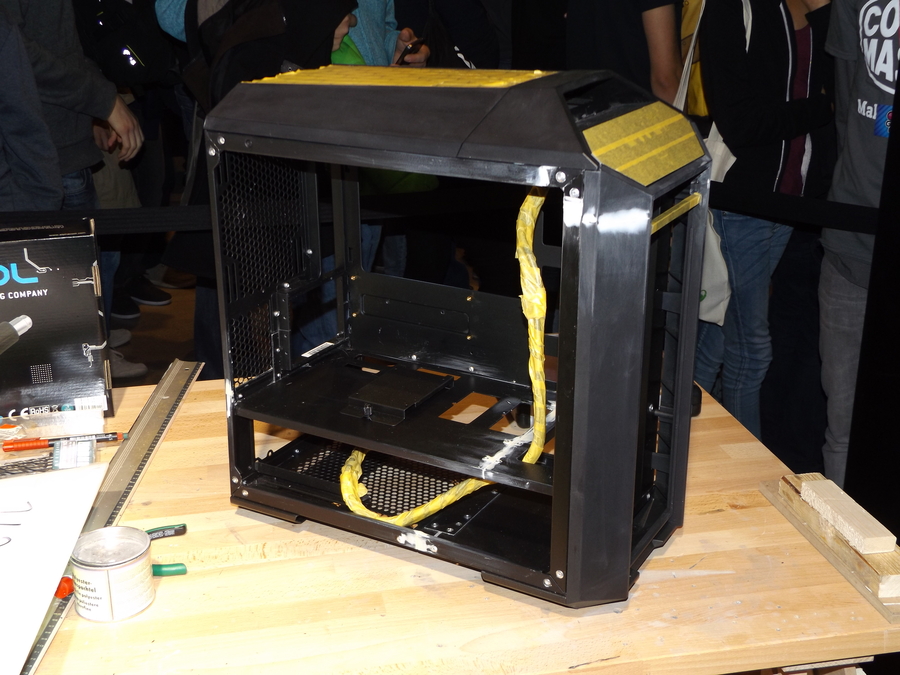

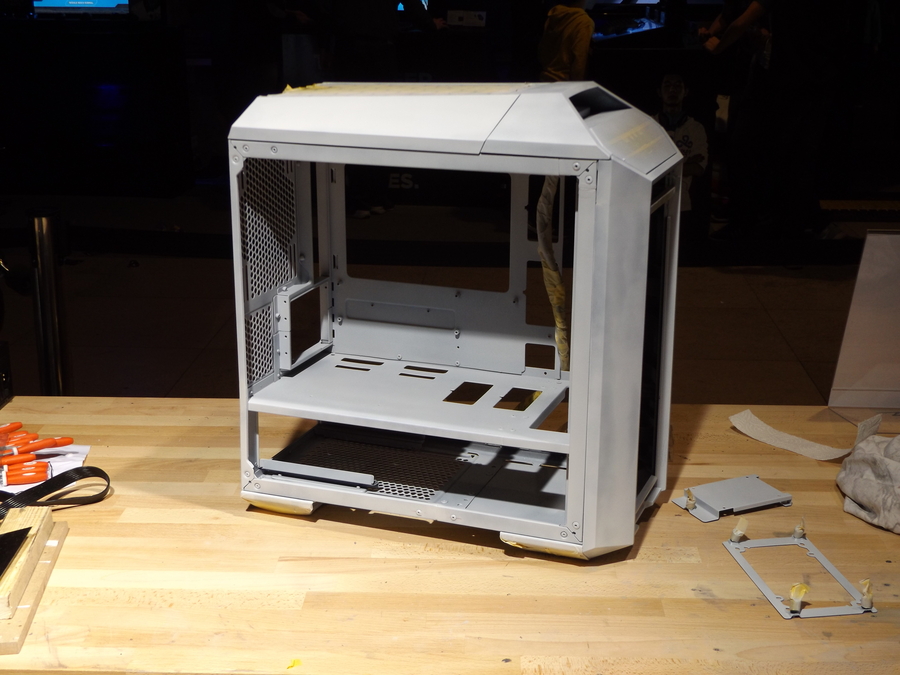

Aber zu guter Letzt sah das Case dann so aus

dscf1619gcs8c-jpg.854044


dscf1621rps0e-jpg.854045


dscf16231vuux-jpg.854048


Anhänge

  • dscf1566o3xzm.jpg
    482,8 KB · Aufrufe: 1.062
  • dscf1568cwxur.jpg
    475,2 KB · Aufrufe: 1.056
  • dscf1569ovl8w.jpg
    551,3 KB · Aufrufe: 1.051
  • dscf15706nsst.jpg
    418,9 KB · Aufrufe: 1.047
  • dscf15710ws14.jpg
    386,3 KB · Aufrufe: 1.054
  • dscf15734tsoo.jpg
    389,2 KB · Aufrufe: 1.045
  • dscf1574mvsgv.jpg
    404,8 KB · Aufrufe: 1.046
  • dscf157597s0n.jpg
    408,9 KB · Aufrufe: 1.041
  • dscf1576zbswj.jpg
    478,5 KB · Aufrufe: 1.033
  • dscf1579tiso6.jpg
    417,1 KB · Aufrufe: 1.032
  • dscf1581axsd2.jpg
    532 KB · Aufrufe: 1.034
  • dscf1586xjs62.jpg
    558,5 KB · Aufrufe: 1.029
  • dscf1587tysgb.jpg
    510,5 KB · Aufrufe: 1.020
  • dscf1588t1s7t.jpg
    447,9 KB · Aufrufe: 1.023
  • dscf1590fjs6w.jpg
    557,2 KB · Aufrufe: 1.020
  • dscf1600xnsnr.jpg
    593,3 KB · Aufrufe: 1.010
  • dscf1601xpsqa.jpg
    501,9 KB · Aufrufe: 1.017
  • dscf1603kxsbl.jpg
    594,4 KB · Aufrufe: 1.009
  • dscf16096jsls.jpg
    558,9 KB · Aufrufe: 997
  • dscf16102jslq.jpg
    608,1 KB · Aufrufe: 1.007
  • dscf1616pls11.jpg
    579,3 KB · Aufrufe: 1.003
  • dscf1619gcs8c.jpg
    566,8 KB · Aufrufe: 1.000
  • dscf1621rps0e.jpg
    569,8 KB · Aufrufe: 993
  • dscf16231vuux.jpg
    422,6 KB · Aufrufe: 995
TE
TE
capten10

capten10

Freizeitschrauber(in)

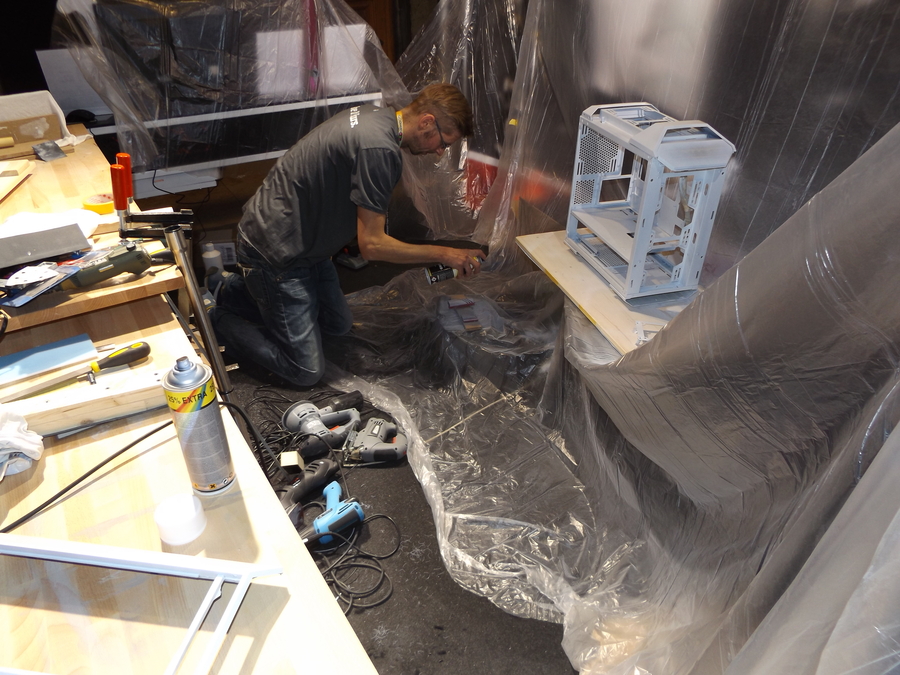

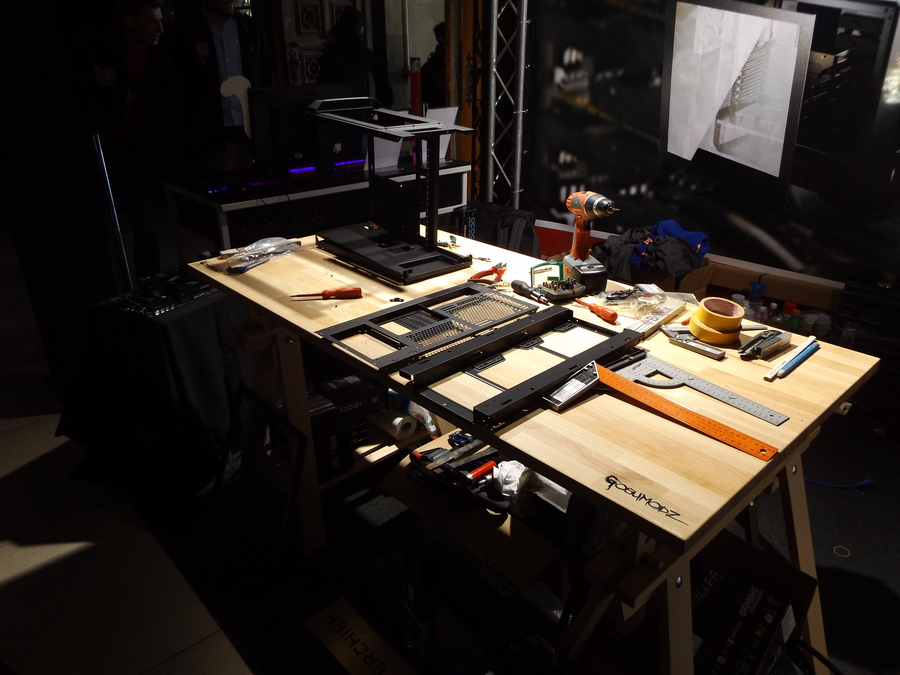

auch wenn es glaub schon fast 20.00 oder 21.00 Uhr war wurden alle übergänge noch mit Flüssigmetall aufgefüllt, bzw verklebt.

dscf1624w0u92-jpg.854066


dscf16256gumd-jpg.854067


dscf1626d6uyb-jpg.854068


dscf1627wfuaj-jpg.854069

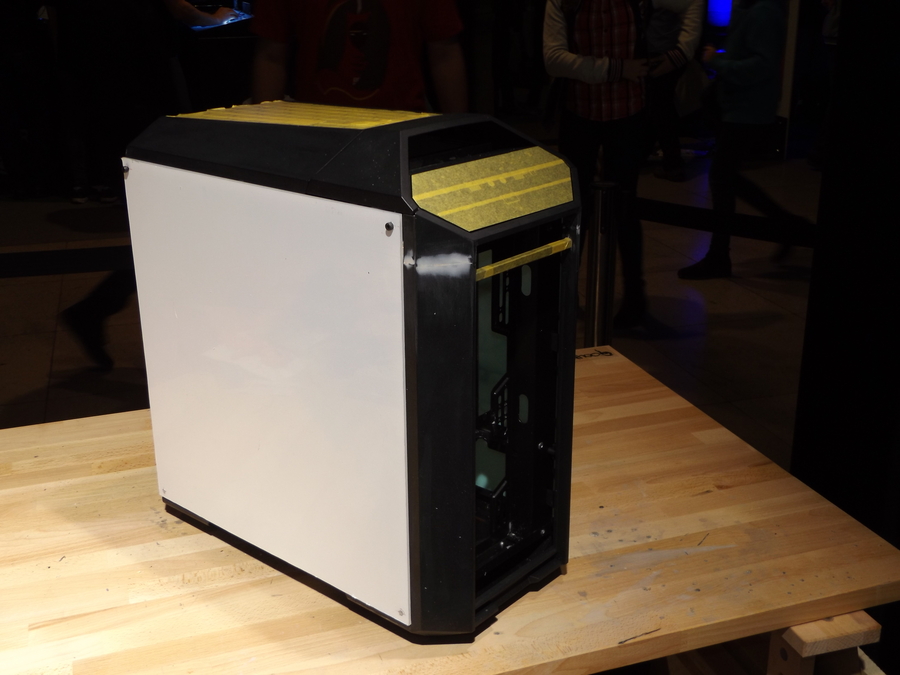

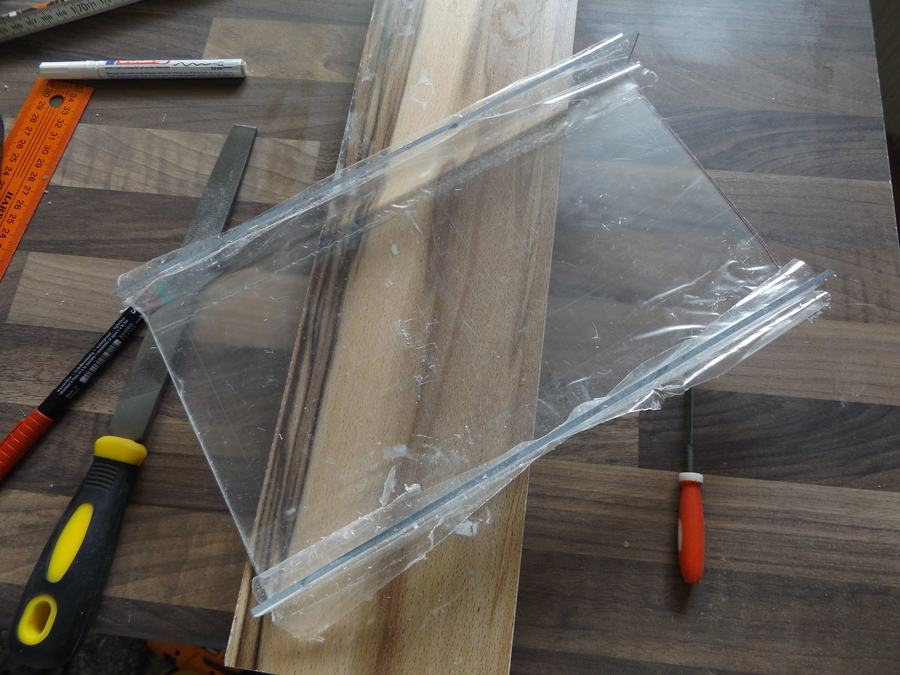

zu später Stunde dann noch ein Test mit dem Haftgrund damit es am nächsten Tag keine bösen Überraschungen gibt und noch mal ein kleiner Blick auf unseren Stand :rolleyes:

[imghttp://extreme.pcgameshardware.de/attachment.php?attachmentid=854070&d=1444159054][/img]

dscf163125ub9-jpg.854072


dscf163294uva-jpg.854074


leider gab es ein Problem mit dem Flüssigmetall, es wurde nicht hart.
Das hat uns später noch wertvolle Zeit gekostet da fast alles wieder abgeschliffen und rausgekratzt werden musste.

dscf1633fzut6-jpg.854075

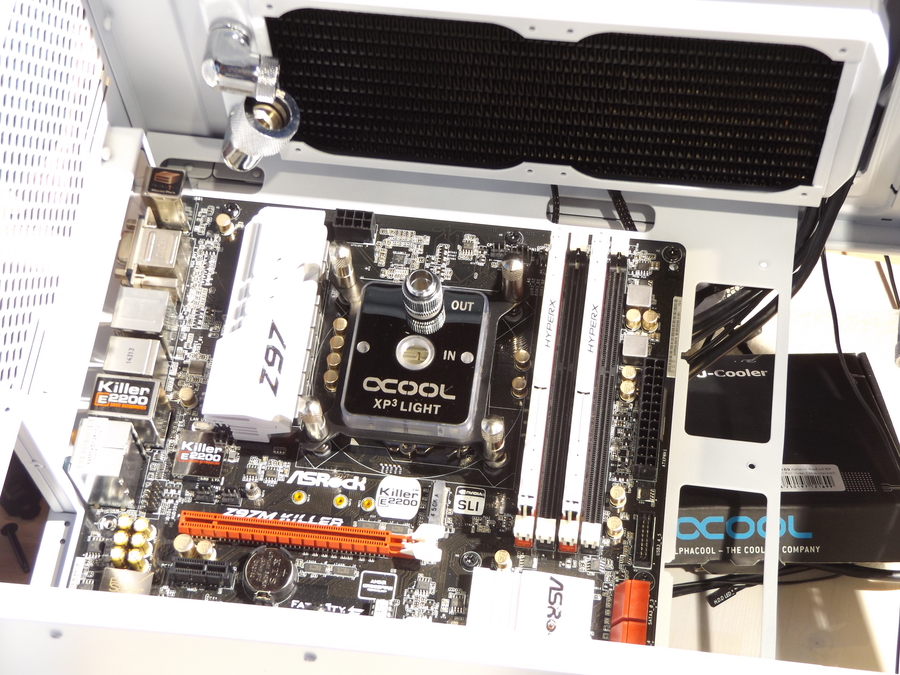

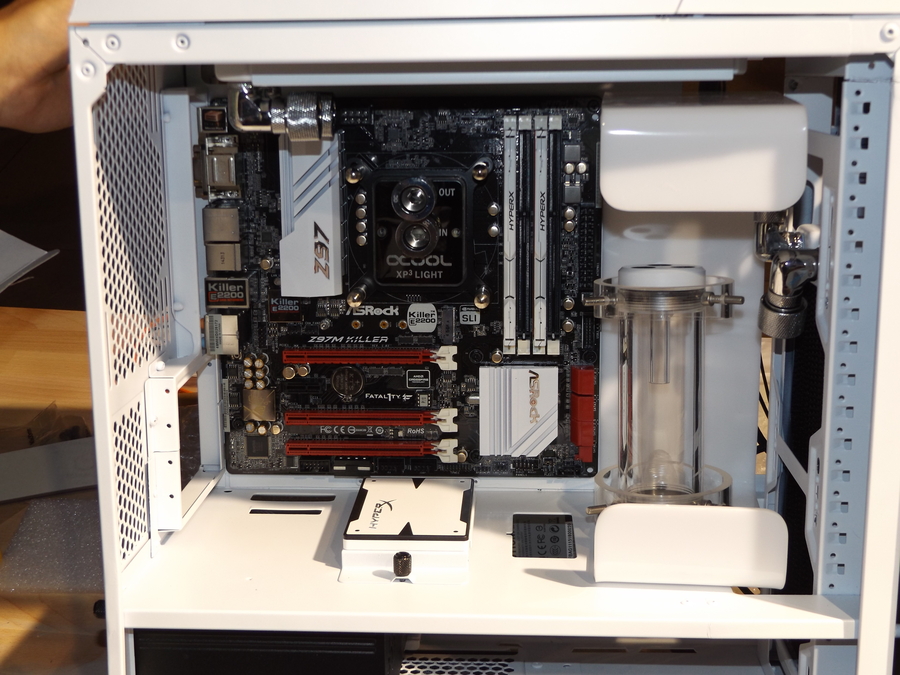

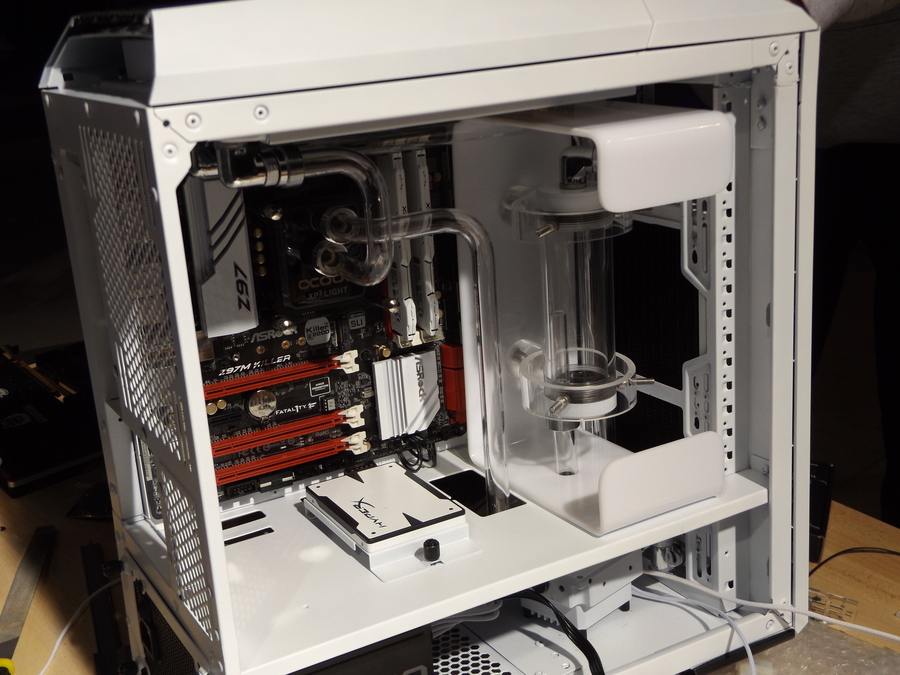

auf dem letzten Bild noch eine kurze Anprobe des Mainboards, hier wurden auch alle Fugen schon mit 2/K Polyester Spachtel aufgefüllt.

dscf1634muud9-jpg.854076



Also, morgen dann der Tag 2 auf der Game City in Wien! :rolleyes:


Anhänge

  • dscf1624w0u92.jpg
    530,4 KB · Aufrufe: 522
  • dscf16256gumd.jpg
    365,4 KB · Aufrufe: 521
  • dscf1626d6uyb.jpg
    479,8 KB · Aufrufe: 516
  • dscf1627wfuaj.jpg
    453 KB · Aufrufe: 517
  • dscf1628j9u8x.jpg
    467,9 KB · Aufrufe: 78
  • dscf163125ub9.jpg
    588,6 KB · Aufrufe: 525
  • dscf163294uva.jpg
    529,6 KB · Aufrufe: 519
  • dscf1633fzut6.jpg
    461,2 KB · Aufrufe: 514
  • dscf1634muud9.jpg
    521,2 KB · Aufrufe: 518
TE
TE
capten10

capten10

Freizeitschrauber(in)
Hi Danke!
Ich auch XD!
Wird sich wohl noch etwas hinziehen denn ich sollte das Case mit nachhause nehmen weil wir nicht ganz fertig geworden sind.
So kann ich aber noch an vielen Details arbeiten. :D

TE
TE
capten10

capten10

Freizeitschrauber(in)
Tag 2

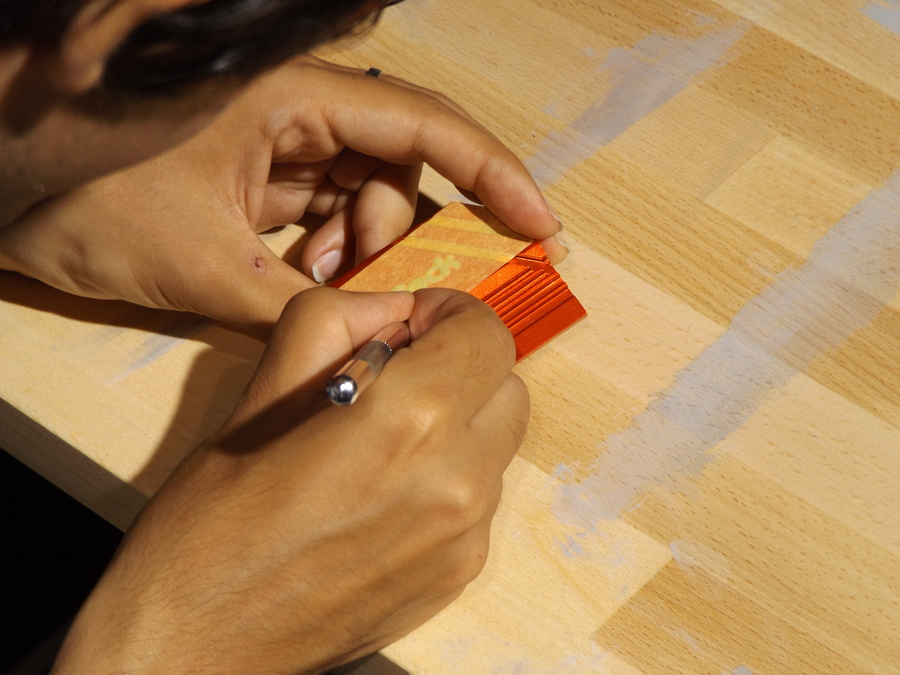

Während wir uns überlegten wie wir die Gehäuse Verkleidung anpassen haben wir die Mainboard Kühler entfernt und für das Lackieren vorbereitet.

dscf1635hkrvl-jpg.854412



Da ich eigentlich den ganzen Tag für die Lackierung eingeplant hatte und wir nicht gerade im Zeitplan waren habe ich nicht lange überlegt und das Oberteil in Form des Gehäuses abgetrennt.
Weil mich der Look etwas an einen DTM-Spoiler erinnerte habe ich ihn glatt so gelassen.

dscf1636nzp6l-jpg.854413


dscf16383so77-jpg.854414

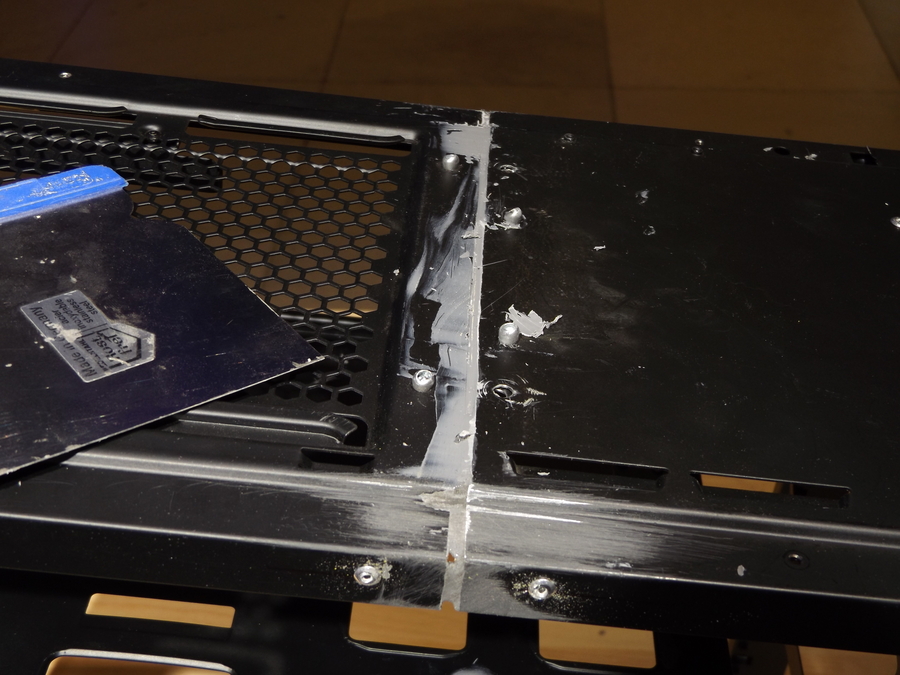

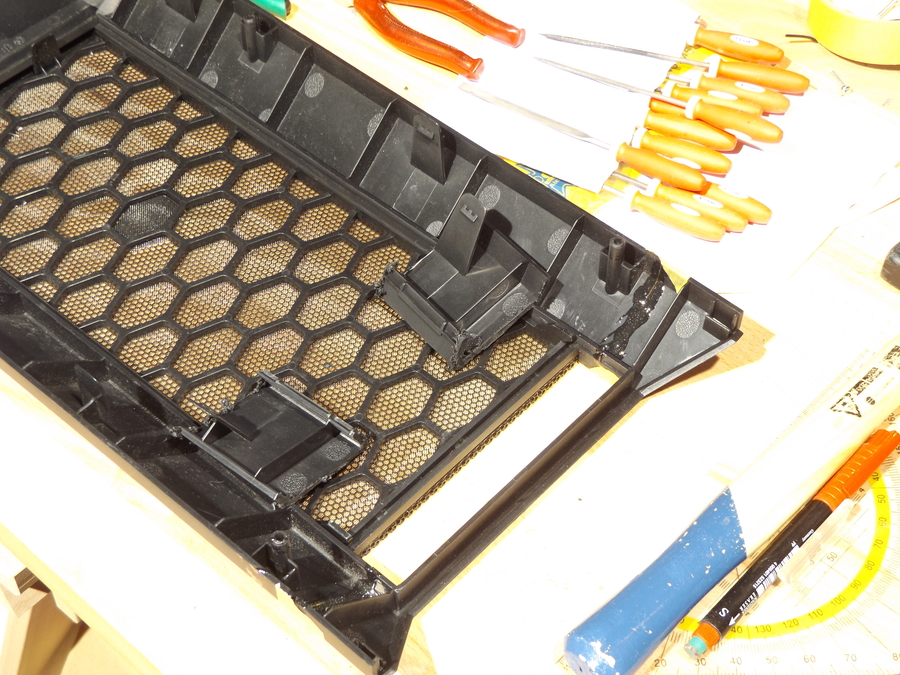

Am Vorderteil wurden die beiden Laufwerksschächte entfernt und etwas minimiert.

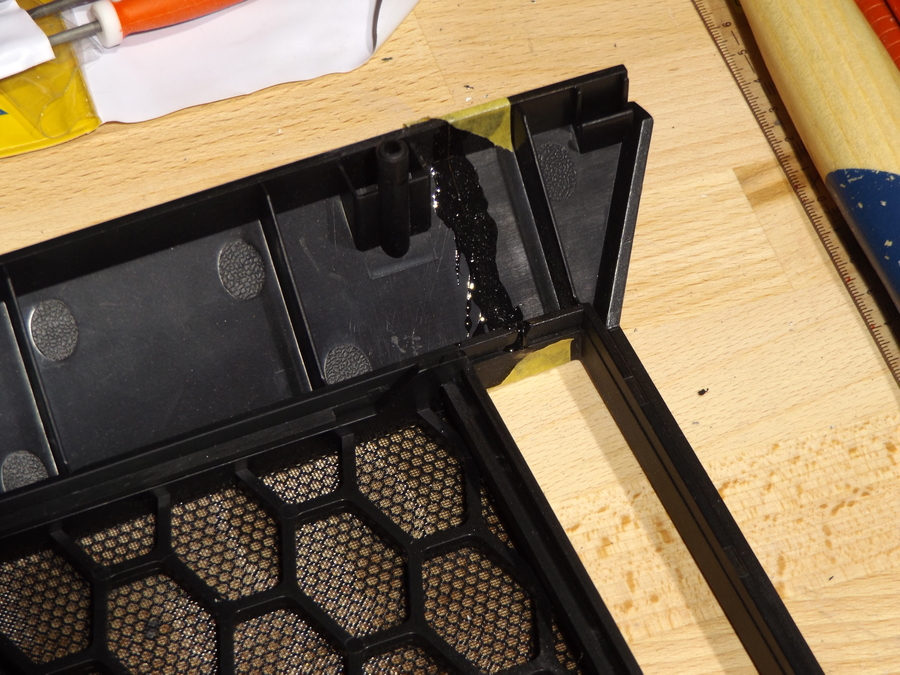

Ich habe beide Teile mit Epoxidkleber wieder zusammen gefügt und später noch mit Polyesterspachtel überarbeitet.

dscf1639evo9n-jpg.854415


dscf164111qym-jpg.854416


Während wir das Case zum lackieren vorbereiteten (entfetten und abkleben) vielen noch einige kleine Umbau arbeiten an.

dscf1643bar3a-jpg.854417

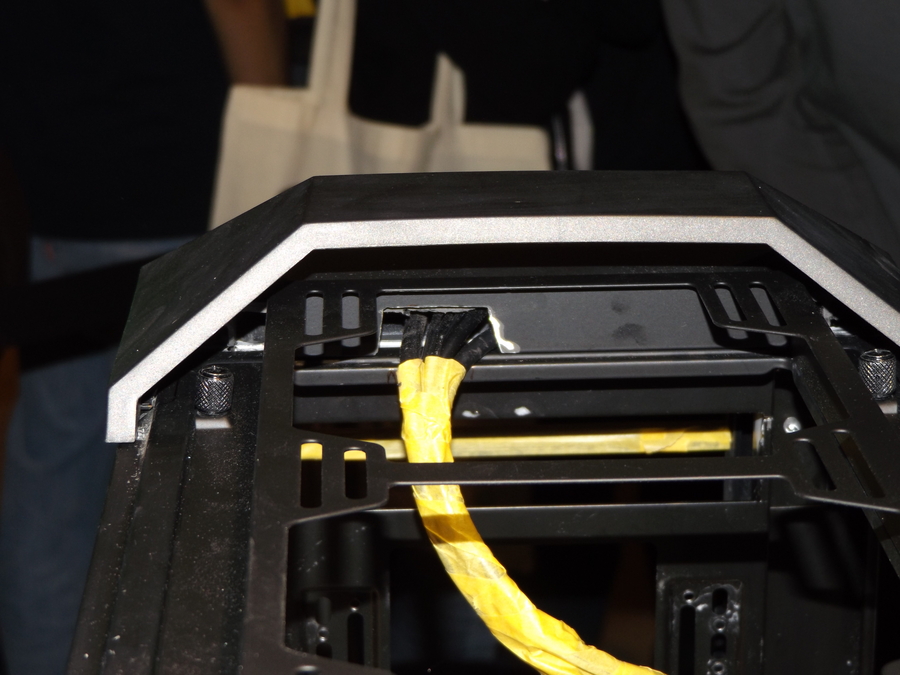

Die Kabeldurchführung des IO-Panels war nun nicht mehr vorhanden.

Nach kurzem Test wie viel Platz der 240er Radiator verbraucht, habe ich in den Radi Tray eine Aussparung geflext um die Kabel durchzuführen.

dscf1644a2rqn-jpg.854418


Das IO-Panel passte nun auch nicht mehr hinein und kam dem Radiator tray in die quere, also musste wir ihn auch etwas kürzen.

dscf164590qpp-jpg.854419


Da wir im Rathaus nicht lackieren durften und draußen viel zu viel los war habe ich mich den Windows gewidmet.
Die Maße standen für uns schon vorher fest, also hatte ich auch schon die richtigen Acrylglas GS Platten bei.
Rückwand Opalweiß und Seitenwand transparent.
Ich musste also lediglich die Löcher setzen und ein Gewinde im Gehäuse schneiden.
Da ich die Opalweiße Platte noch von Dreamy Water übrig hatte war mir nicht mehr klar welches Maß sie hatte.
Leider ist sie 0,5cm zu klein, ich habe sie vermittelt.


dscf1647d7p41-jpg.854420


dscf16506qqgk-jpg.854421


Nun habe ich im Freien einen ruhigen Platz gefunden und habe das Case grundiert

dscf1651t3qcm-jpg.854422


Dann wurde es während des Grundierens dunkel und es war auch viel zu stürmisch.
Zum Glück sind wir mit der Security ganz gut klar gekommen, also habe ich kurzer Hand entschieden nach Feierabend den Stand in Folie einzupacken und im Rathaus zu lackieren. :lol:

dscf1652ecoel-jpg.854423


dscf1653hmp4n-jpg.854424


dscf1654k4oxw-jpg.854425


dscf1656q2pt6-jpg.854426


So richtig gute Fotos hat dann wohl keiner mehr gemacht, es war knapp 24.00Uhr wir waren fix und fertig, hungrig und natürlich Müde.
Also schauen wir mal was wir am Tag 3 noch erreichen können. ;)


Anhänge

  • dscf1635hkrvl.jpg
    504,8 KB · Aufrufe: 477
  • dscf1636nzp6l.jpg
    479,6 KB · Aufrufe: 482
  • dscf16383so77.jpg
    512,1 KB · Aufrufe: 480
  • dscf1639evo9n.jpg
    519,4 KB · Aufrufe: 480
  • dscf164111qym.jpg
    588 KB · Aufrufe: 476
  • dscf1643bar3a.jpg
    501,6 KB · Aufrufe: 476
  • dscf1644a2rqn.jpg
    411,5 KB · Aufrufe: 478
  • dscf164590qpp.jpg
    451,2 KB · Aufrufe: 469
  • dscf1647d7p41.jpg
    512,9 KB · Aufrufe: 473
  • dscf16506qqgk.jpg
    359,8 KB · Aufrufe: 467
  • dscf1651t3qcm.jpg
    430,1 KB · Aufrufe: 472
  • dscf1652ecoel.jpg
    487,4 KB · Aufrufe: 472
  • dscf1653hmp4n.jpg
    471,2 KB · Aufrufe: 464
  • dscf1654k4oxw.jpg
    553,3 KB · Aufrufe: 469
  • dscf1656q2pt6.jpg
    565,2 KB · Aufrufe: 472
TE
TE
capten10

capten10

Freizeitschrauber(in)
Erst mal vielen Dank an

Hyper X

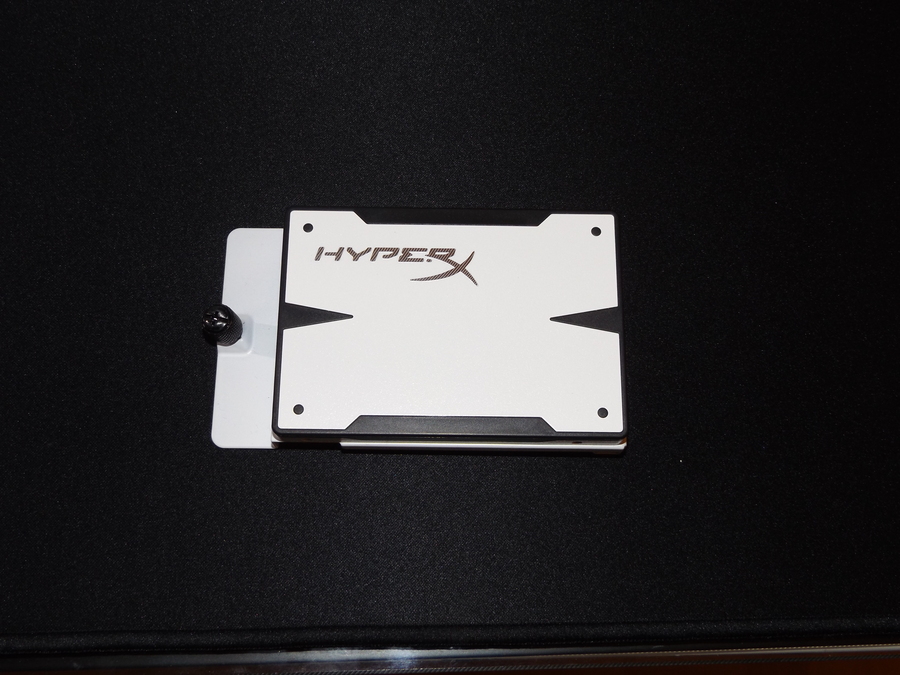

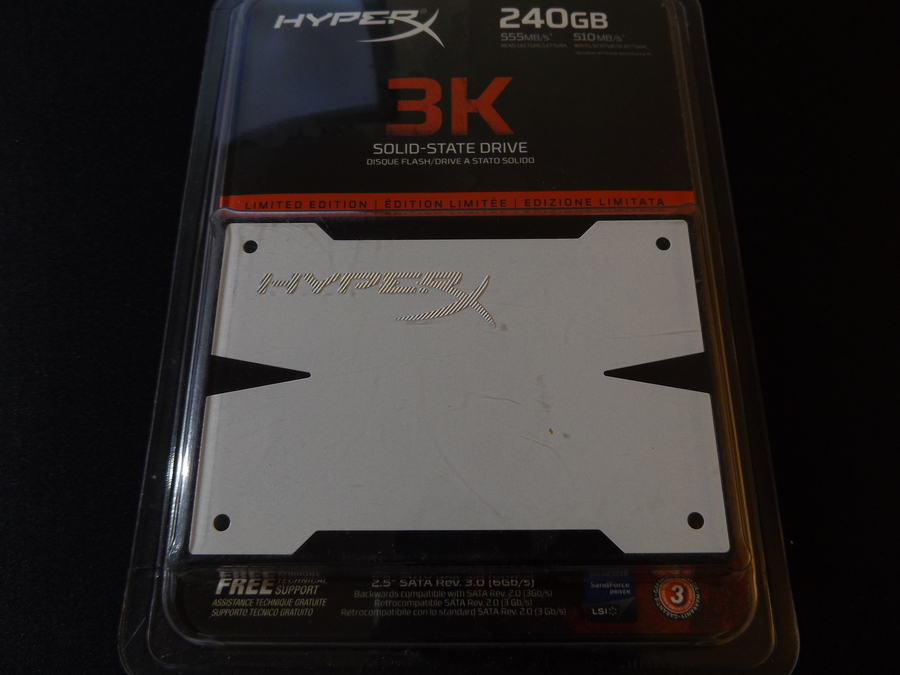

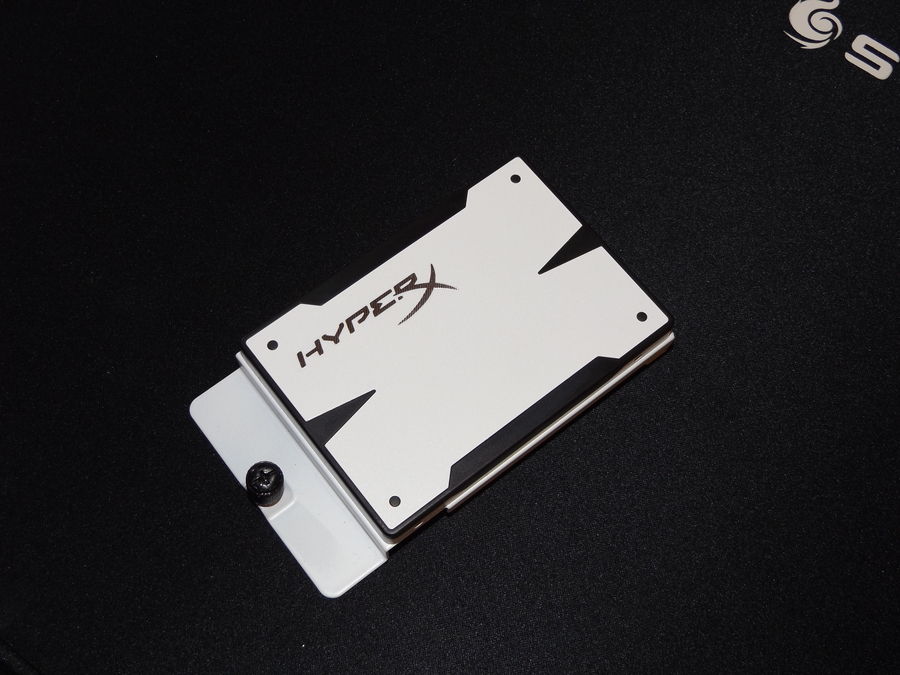

die uns eine 240GB HyperX 3K SSD


dscf1680yhkah-jpg.854829


dscf16835wkpw-jpg.854830


dscf1685p9juu-jpg.854831

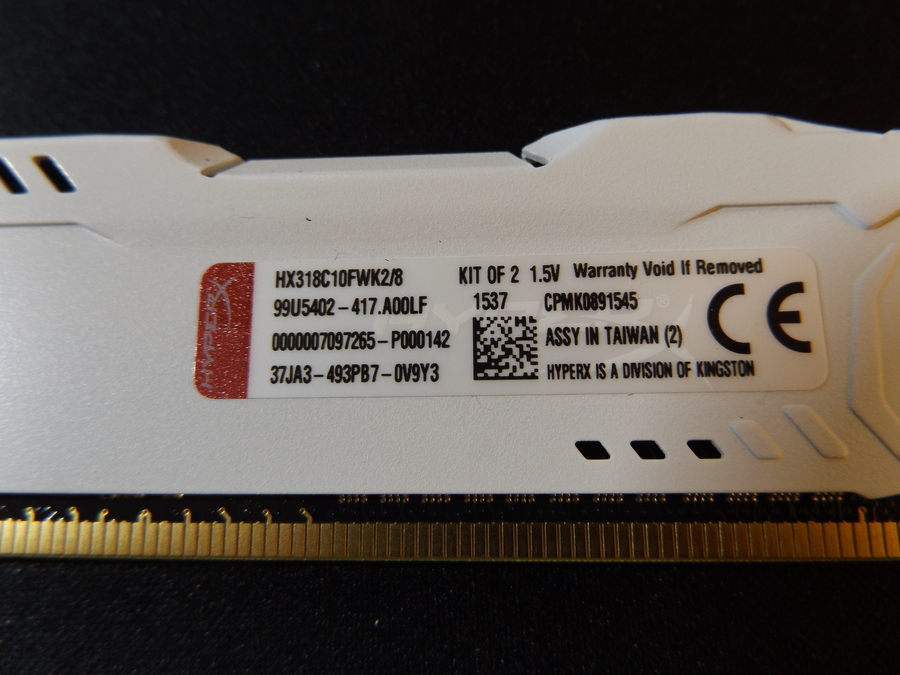

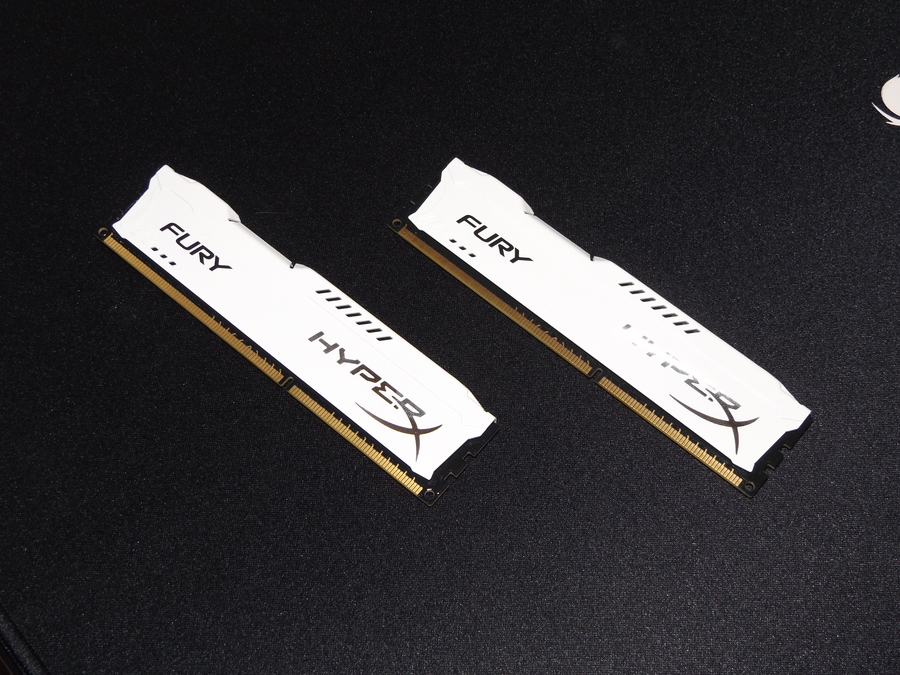

und ein 8GB HyperX Fury Mermory White Kit

zur Verfügung gestellt haben.


dscf1676n3kzl-jpg.854825


dscf1677u4j4j-jpg.854826


dscf1678htj9m-jpg.854827


dscf167917j6z-jpg.854828




2 Wochen vorher

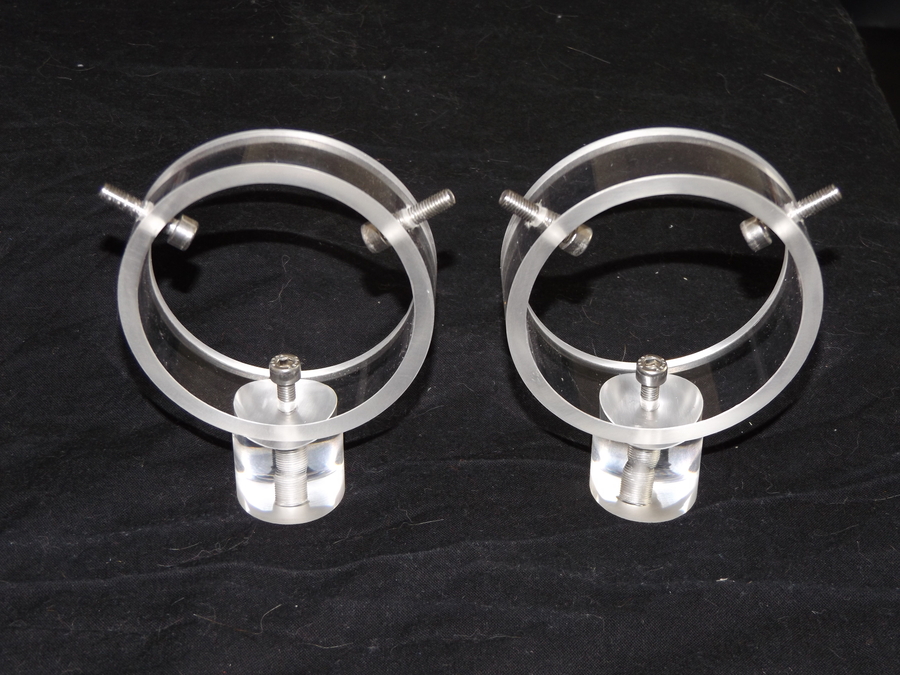

Um dem ganzen Projekt etwas Individualität zu verleihen habe ich vor der Veranstaltung viel rum experimentiert und mich letztendlich für diesen AGB-Halter entschieden.

Ich zeig euch mal kurz was und wie ich es gebastelt habe:

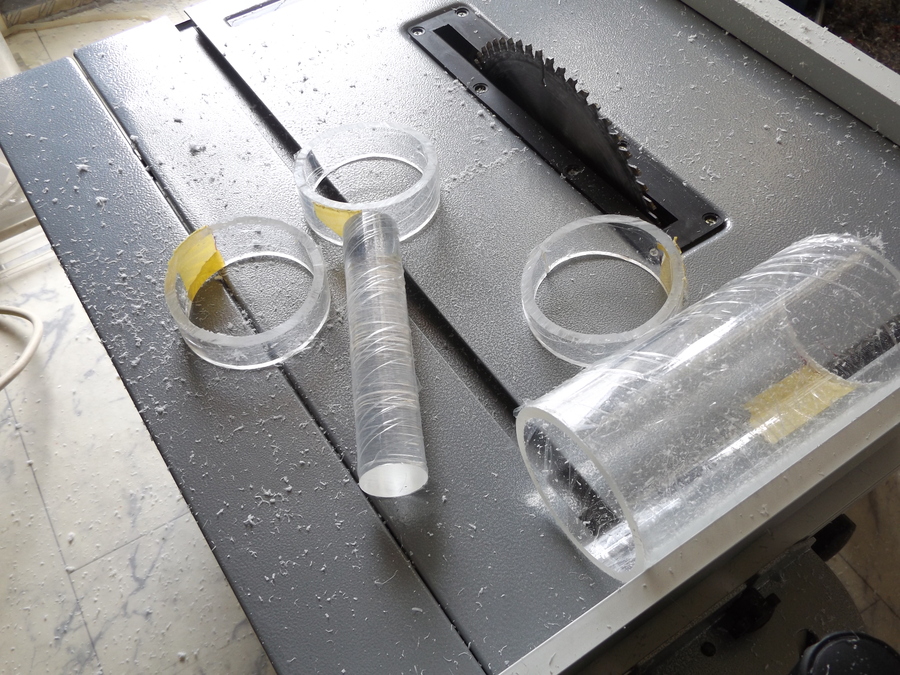

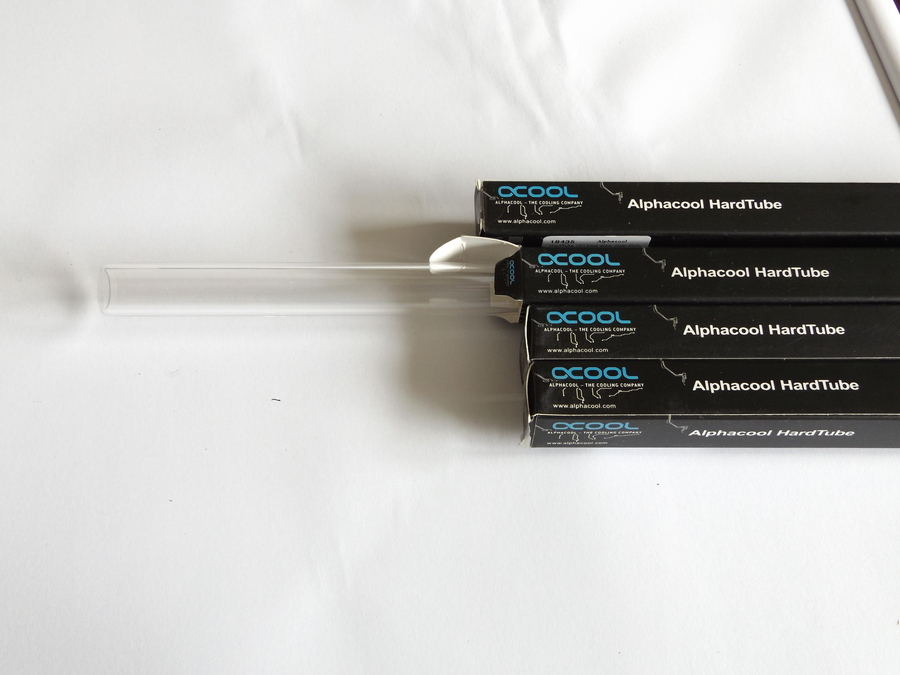

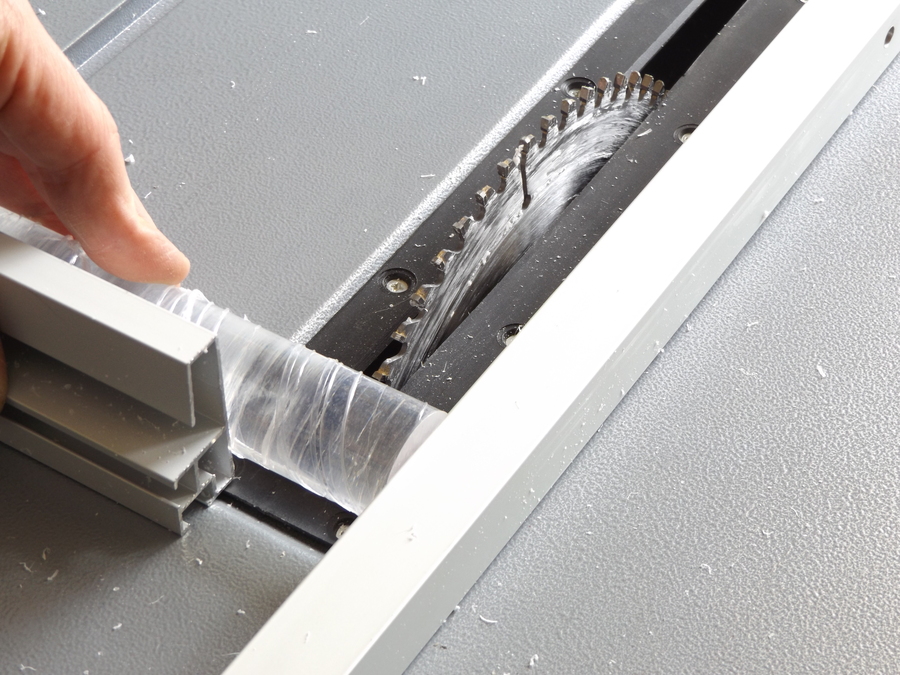

Erst mal habe ich mir verschiedenen Acrylrohre und Stäbe besorgt und dies dann mit der Kreissäge auf das Maß zugeschnitten.

dscf154328jt8-jpg.854832


dies ging natürlich gleich beim ersten Versuch schief, also musste ich meine Vorstellung schon wieder abändern und improviesieren

dscf154457k3p-jpg.854833

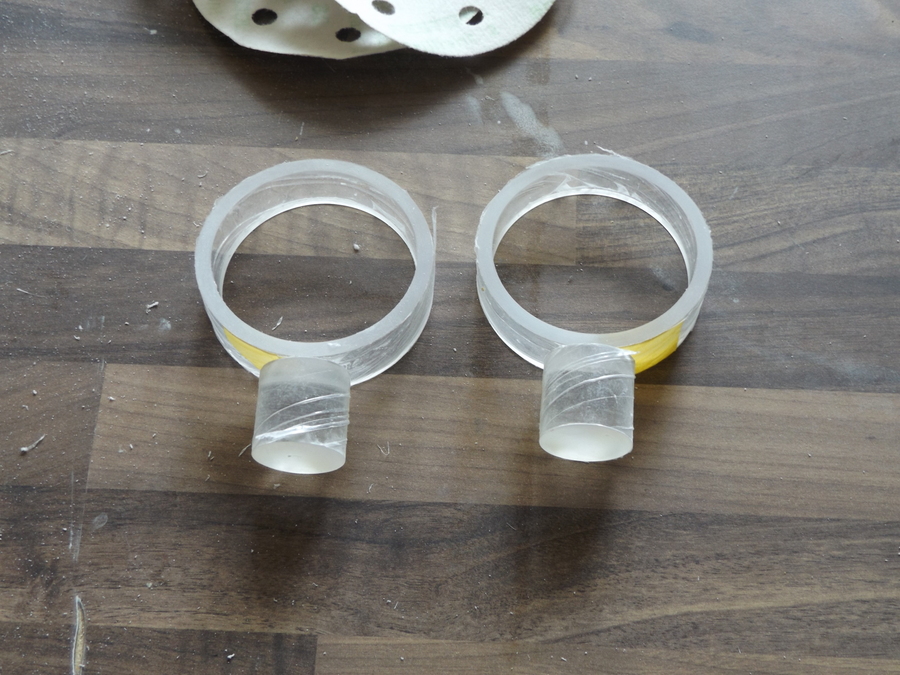

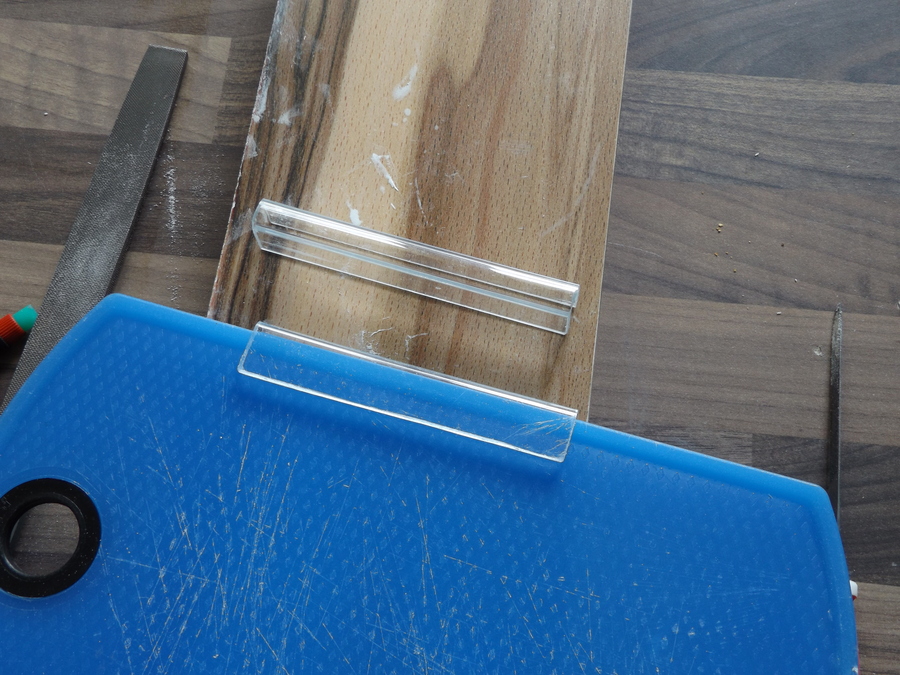

2 Ringe (nach vorne einseitig abgeschrägt) hatte ich schon zurecht geschnitten, nun noch 2 Sockel die die Ringe halten und mit dem Case verbinden, zurechgeschnitten

dscf15453fkq9-jpg.854834


dscf1546axkn9-jpg.854835


dscf1547anj2n-jpg.854836

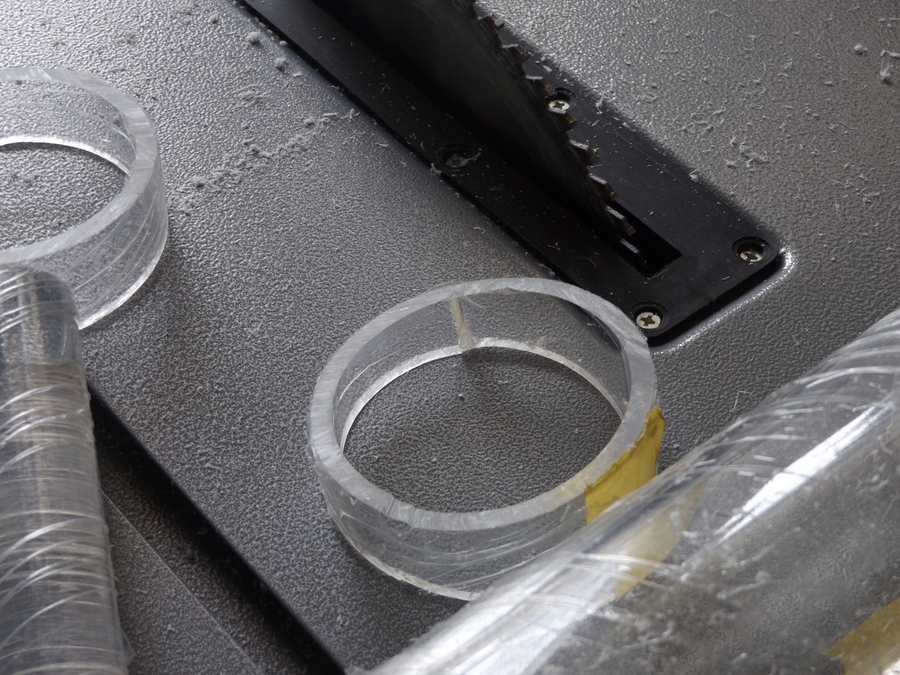

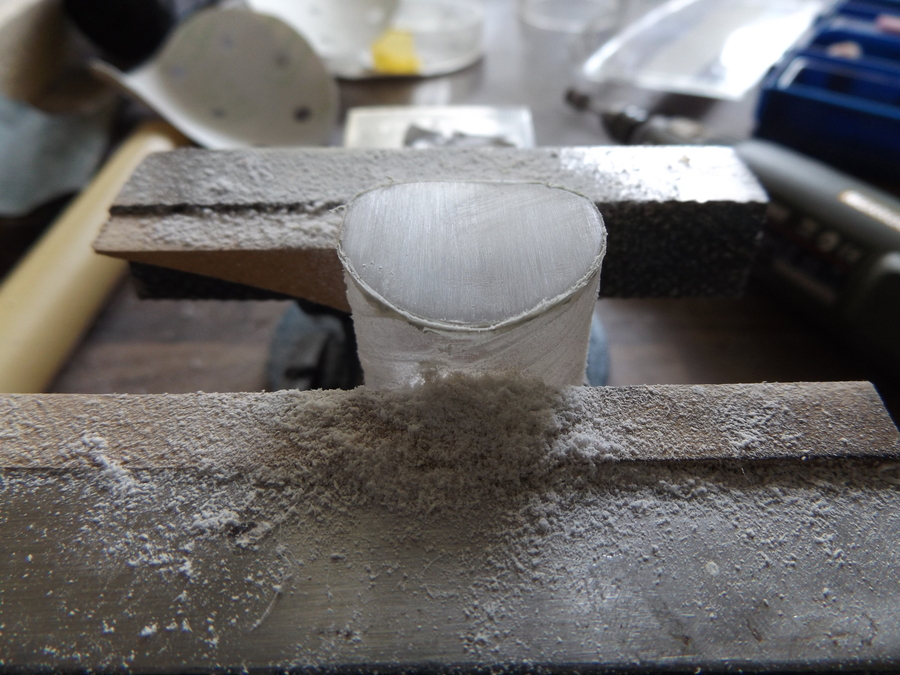

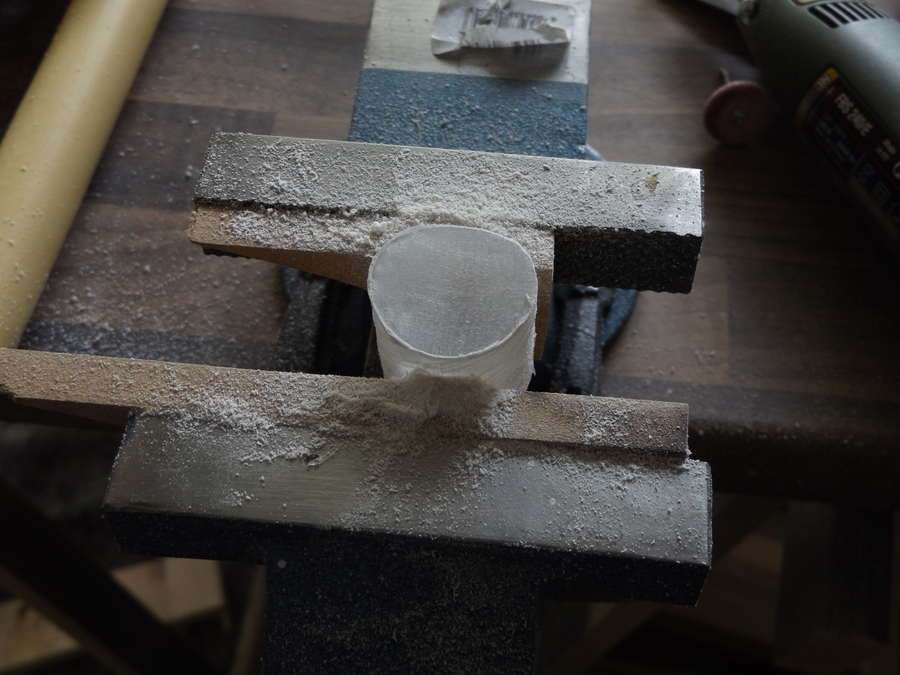

nun die Auflagefläche der Sockel abgerundet damit die Ringe auch genau reinpassen

dscf1548nrkwn-jpg.854837


dscf15502qklu-jpg.854838


dann noch an den richtigen stellen Löcher gesetzt und Gewinde geschnitten.

Alle Außenkanten wurden natürlich auch geschliffen(bis 600er) und entgratet.

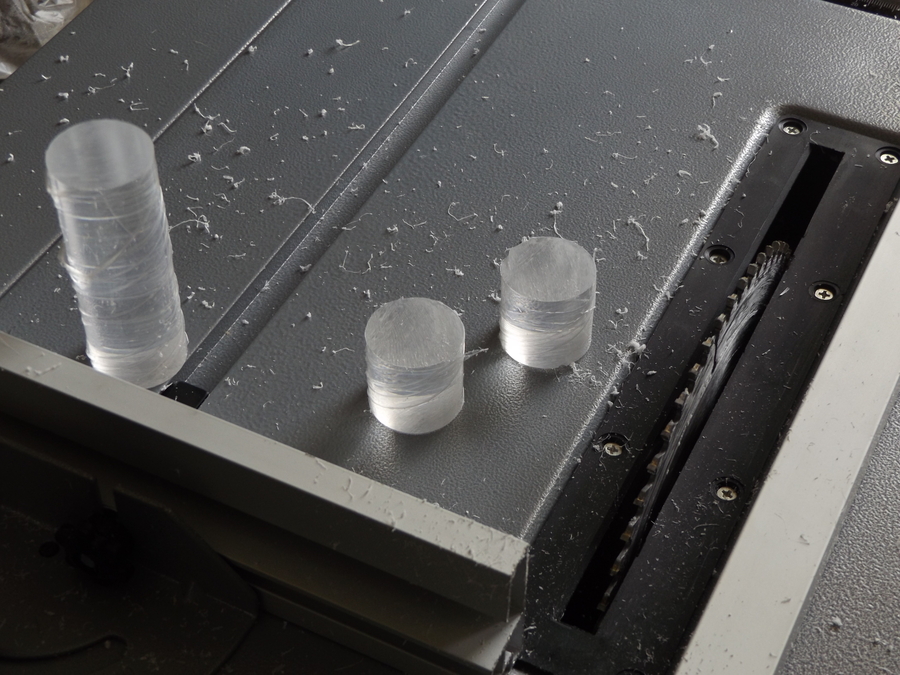

eigentlich sollten die Ringe mit dem Sockel abschließen (3cm) aber die Ringe sind etwas zu schmal geworden.

Mehr Material hatte ich nicht, auch wenn ich die Sockel noch Konisch schleifen und polieren könnte weiß ich nicht was mich auf der Messe erwartet und ob der Platz dafür überhaut reicht.

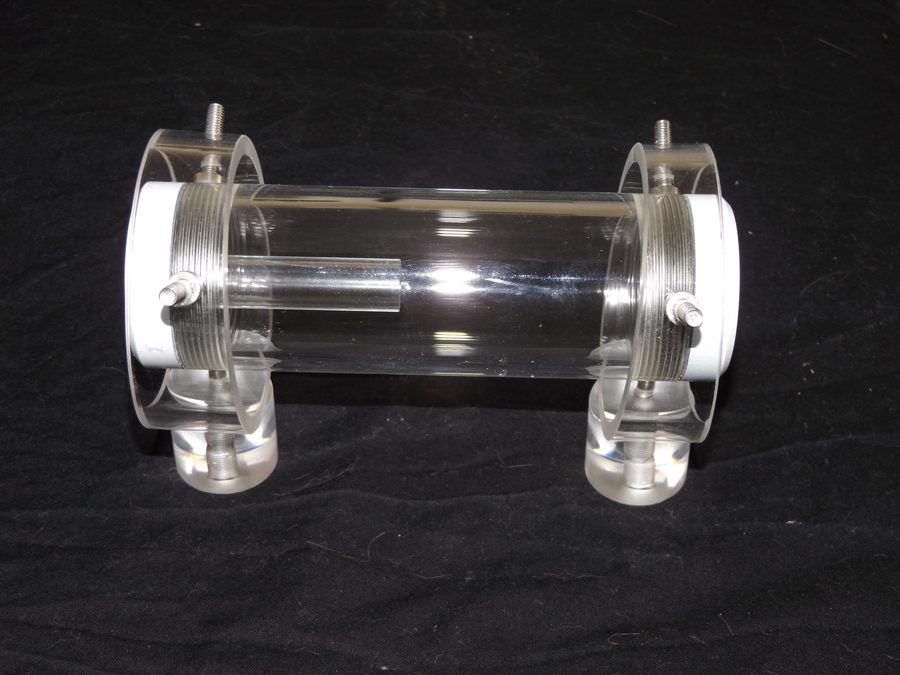

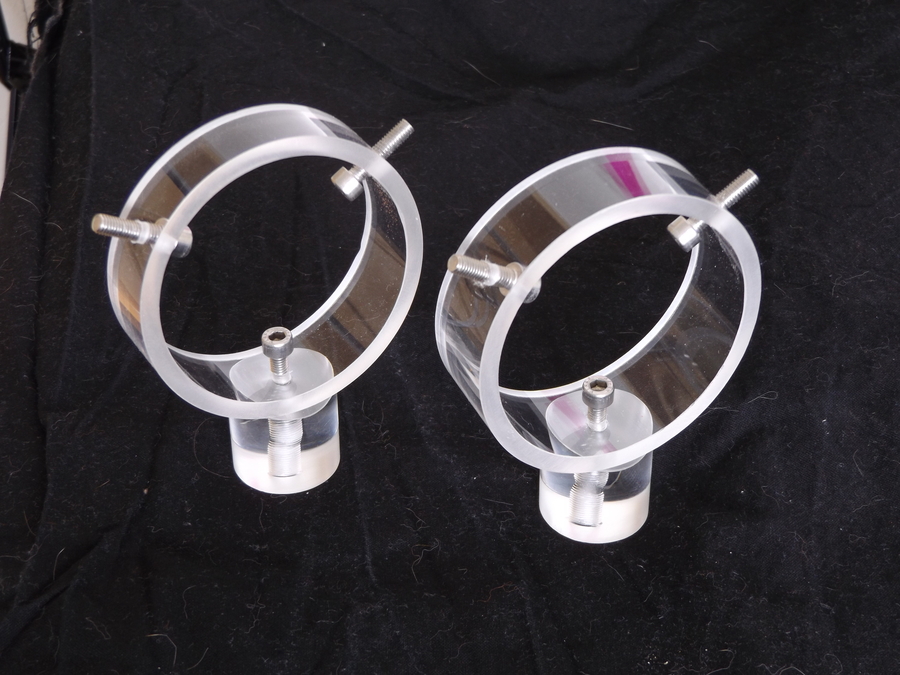

das war es auch schon, hier mal ein paar Bilder davon

dscf1552grkul-jpg.854839


dscf15533ykwy-jpg.854840


dscf1554qmju5-jpg.854841


dscf1555jtkzu-jpg.854842


Hier erkennt man ganz gut das die Halter Außenkanten mit dem AGB abschließen und die innen Seite nach vorn hin schräg zuläuft , damit die Halte nicht den ganzen AGB verdecken

dscf1556trkuh-jpg.854843


dscf1557qek90-jpg.854844



Also, wie es weiter geht erfahrt ihr in Kürze! 8)​


Anhänge

  • dscf1676n3kzl.jpg
    399,6 KB · Aufrufe: 449
  • dscf1677u4j4j.jpg
    384,9 KB · Aufrufe: 449
  • dscf1678htj9m.jpg
    379 KB · Aufrufe: 450
  • dscf167917j6z.jpg
    456,3 KB · Aufrufe: 449
  • dscf1680yhkah.jpg
    385,8 KB · Aufrufe: 446
  • dscf16835wkpw.jpg
    362,5 KB · Aufrufe: 440
  • dscf1685p9juu.jpg
    435,1 KB · Aufrufe: 452
  • dscf154328jt8.jpg
    423,4 KB · Aufrufe: 447
  • dscf154457k3p.jpg
    428 KB · Aufrufe: 451
  • dscf15453fkq9.jpg
    436,5 KB · Aufrufe: 447
  • dscf1546axkn9.jpg
    499,4 KB · Aufrufe: 451
  • dscf1547anj2n.jpg
    456,4 KB · Aufrufe: 453
  • dscf1548nrkwn.jpg
    475,2 KB · Aufrufe: 450
  • dscf15502qklu.jpg
    473,5 KB · Aufrufe: 449
  • dscf1552grkul.jpg
    523,1 KB · Aufrufe: 443
  • dscf15533ykwy.jpg
    446,5 KB · Aufrufe: 443
  • dscf1554qmju5.jpg
    471,9 KB · Aufrufe: 447
  • dscf1555jtkzu.jpg
    496,3 KB · Aufrufe: 447
  • dscf1556trkuh.jpg
    444 KB · Aufrufe: 449
  • dscf1557qek90.jpg
    424,7 KB · Aufrufe: 436
TE
TE
capten10

capten10

Freizeitschrauber(in)
Irgendwie komisch oder?
Kann dich verstehen aber beim genaueren hinsehen fragt man sich wie man auf diese Idee kommt?! :ugly:


Tag 3

Der letzte Tag, ich hatte noch viel vor und massig an Material rumzuliegen welches verarbeitet werden wollte. ^^

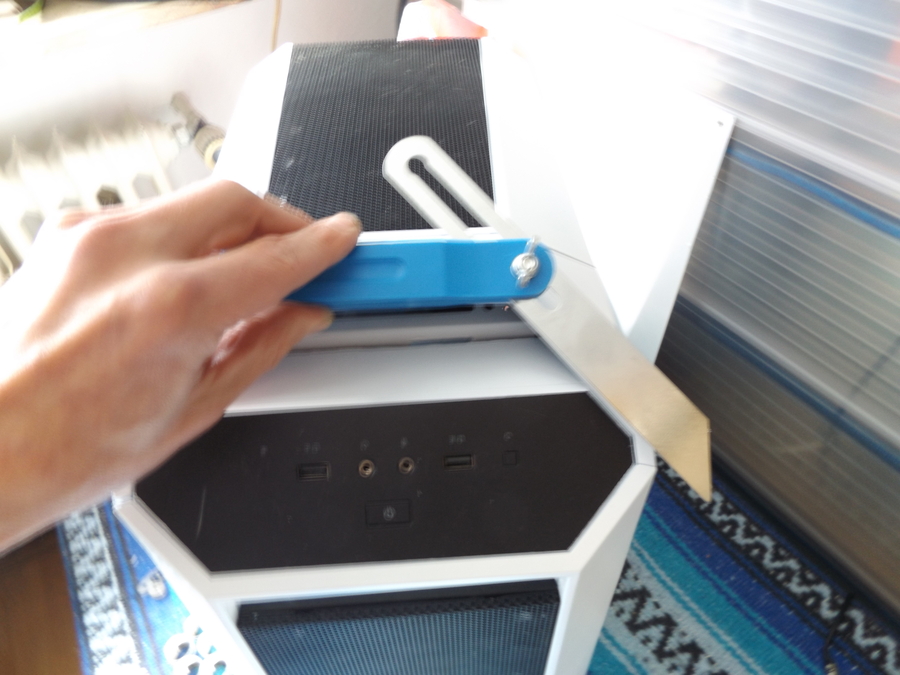

Als erstes stellte ich ein Cover her welches den ganzen Bereich rechts neben dem Mainboard verkleiden sollte und den AGB etwas hervorhebt.

Da ich Ursprünglich etwas aus den Buchstaben C und M machen wollte, nenne ich diese Verkleidung das "C"!

Ich war mir nur nicht ganz sicher ob es für C ooler M aster oder M aster C ase stehen wird.

Da ich im allgemeinen nicht viel Feedback dazu erhielt verwarf ich dies, da es unter Umständen auch einfach nicht ersichtlich ist.

Also, als erstes wurden die Maße neben dem Mainboard genommen und ein 4mm weißer Plexiglas streifen zurechtgeschnitten.

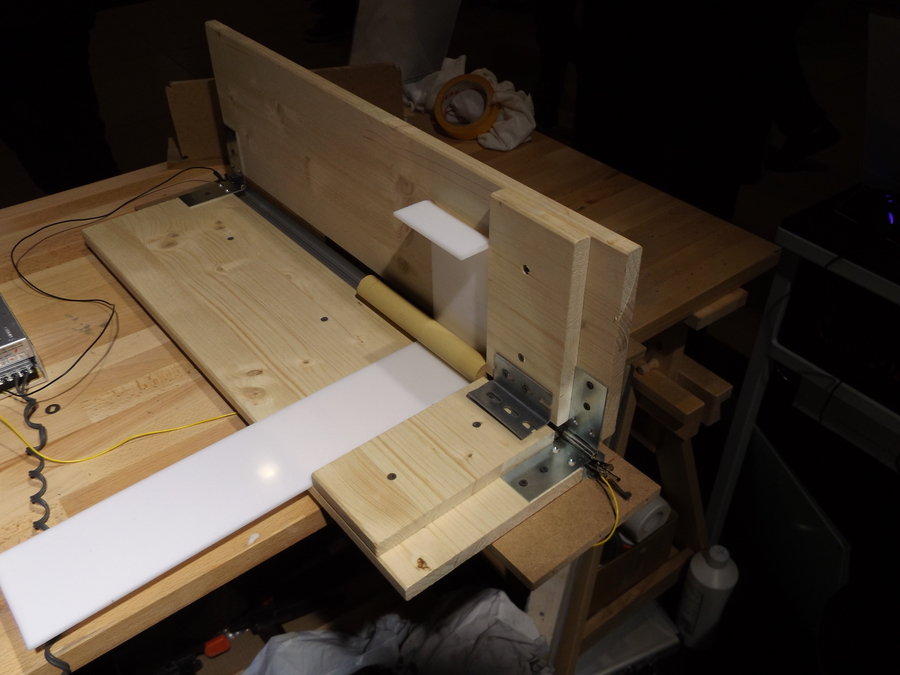

Dann ging es mit dem Biegen los. Ich hatte vorher schon zu hause geübt, was in welchen Dimensionen ansehnlich ist,

zwar nur in kleinerem Maßstab aber ich wollte wissen welche Proportionen das C haben muss um als solches erkannt zu werden.

dscf1657x6qsm-jpg.855507


dscf1661kzrow-jpg.855508


Chic sah es dann aus und wenn das erst mal richtig Beleuchtet wird :P

dscf1667arqbd-jpg.855509


Da die Zeit schon wieder nur so davon rannte orientierte ich mein Ziel auch Hauptsächlich in den Einbau aller Komponenten. Dann kann man immer noch sehen was sich machen lässt.

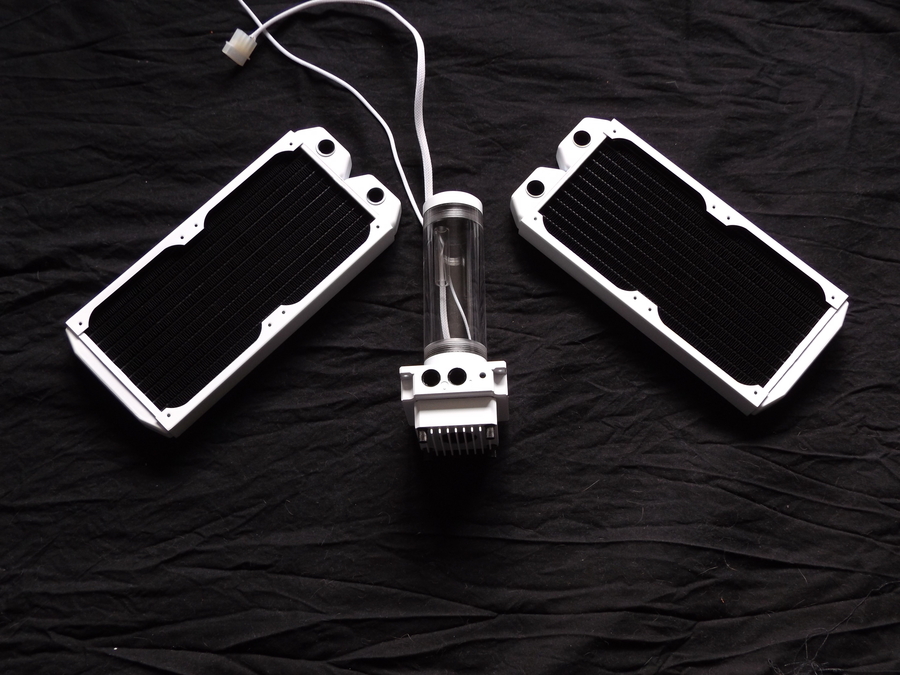

Die Hardware und die Radiatoren hatten ihren Platz gefunden also ging es ala Freestyle ans Hardtubing.

Cpu Kühler verbaut, alle Anschlüsse mal montiert und mit etwas Brainstorming im Team einen verlege Plan geschmiedet.

Da man auf den Kühler keine 2 16er Anschlüsse nebeneinander bekommt mussten wir mit einem Versatz arbeiten

dscf1658m4riy-jpg.855510


Da mir das rein gar nicht gefiel, musste dies irgendwie verdeckt werden, was mir glaube ich auch ganz gut gelungen ist.

Der Verlege Plan und dessen Nutzen spielen hier wieder nur eine zweitrangige Rolle. 8)

Der rechte vordere Radi musste noch gedreht werden damit die Anschlüsse unten sind

dscf1664bnqmd-jpg.855511

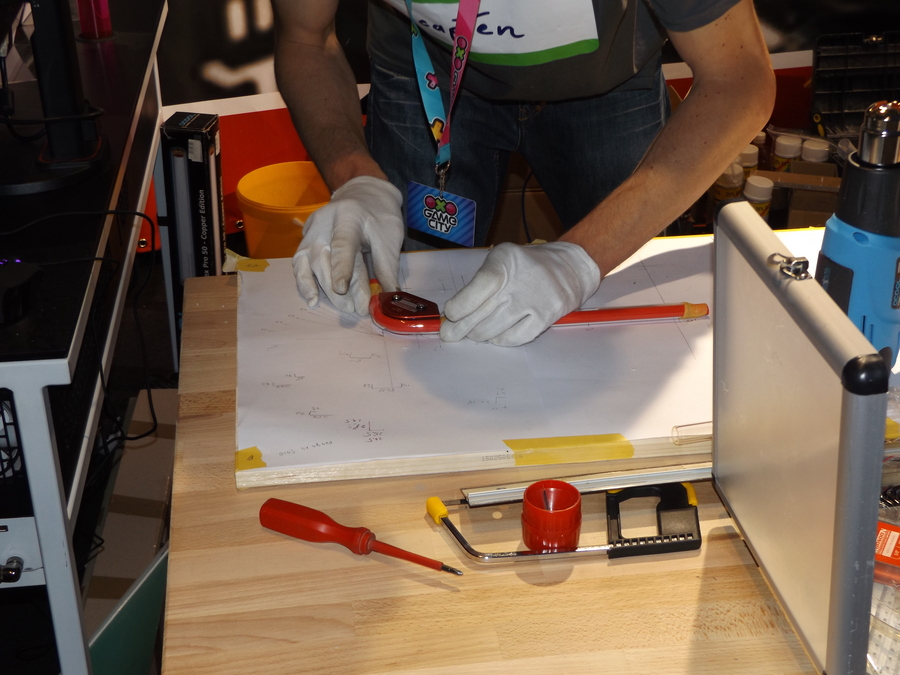

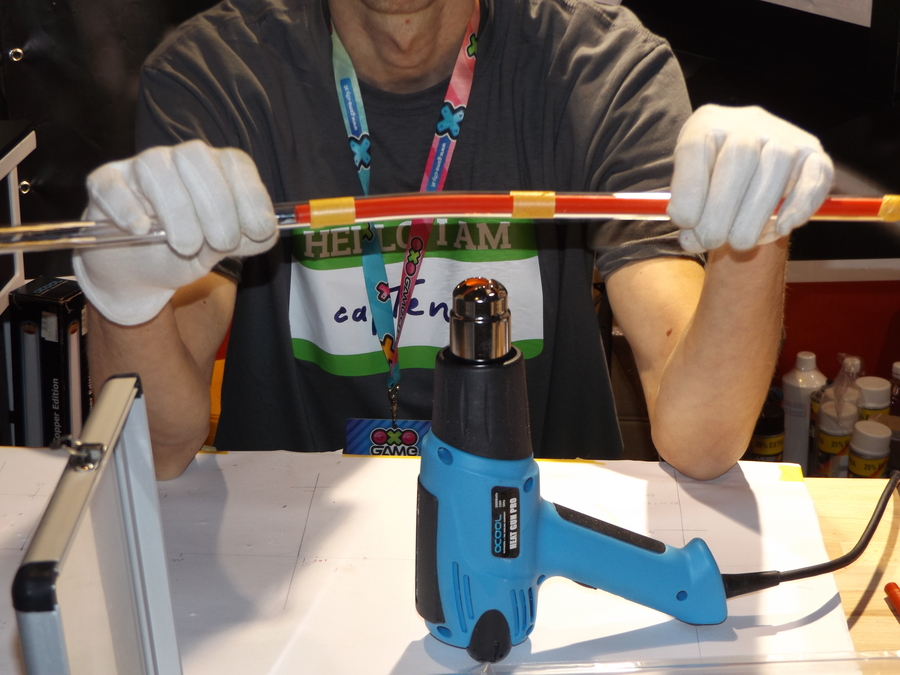

und dann gings los, Acrylrohre biegen vor einem Publikum, es schauten massen von Menschen zu und irgendwo muss über dem Stand ein INFO Schild gehangen haben, denn jeeeder wirklich jeder kam mit irgendeiner dussligen Frage zu uns. :D
(wo ist der Playstation Stand?, kann ich das haben? was ist das da in dem Tisch ? :P :crazy: )

dscf1666m6q83-jpg.855512


dscf16687oq0q-jpg.855513


dscf1669xxo9u-jpg.855514


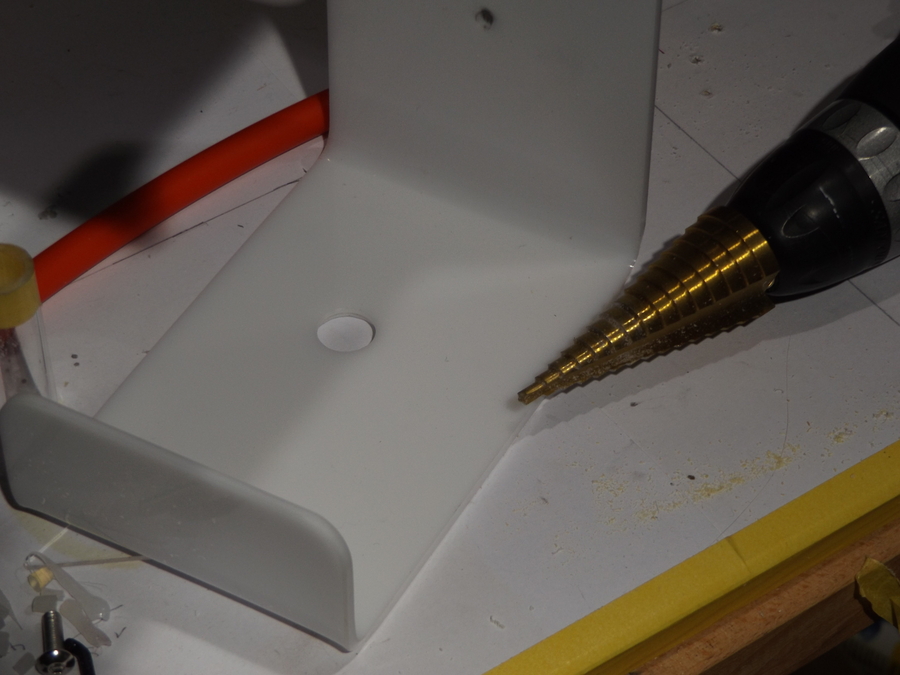

unter dem AGB haben wir in das C noch eine Rohrdurchführung gesetzt

dscf1671eiq70-jpg.855515


und warum auch immer, als ich mich nun umdrehte fingen alle schon an ihren Stand einzupacken grrr

Ich habe nach dem letzten Foto noch das letzte Rohr gebogen und fing auch an meine Sachen zusammen zu suchen und zu packen

dscf1673eprxo-jpg.855516


echt shit , keine LED´s verbaut kein Fillup, ich hatte noch schwarze und weiße Folie bei um die Windows zu beziehen.

Aber gut, Cooler Master schlug mir vor das Case mitzunehmen um es fertig zu stellen.

Also steht der Zwerg jetzt in meinem Wohnzimmer und wartet geduldig auf Fertigstellung.

Da ich es natürlich nicht bleiben lassen konnte habe ich seit dem schon wieder einiges gemacht.

Viele Sachen gefielen mir auch überhaupt nicht aber fangen wir einfach mal an:



Eine Woche danach


Als erstes gefiel mir die Radiatorhalterung von innen überhaupt nicht da dort überall noch die Befestigungspunkte für die Laufwerksschächte zu sehen sind.

Also kriegt das Ding erst mal ein Cover:

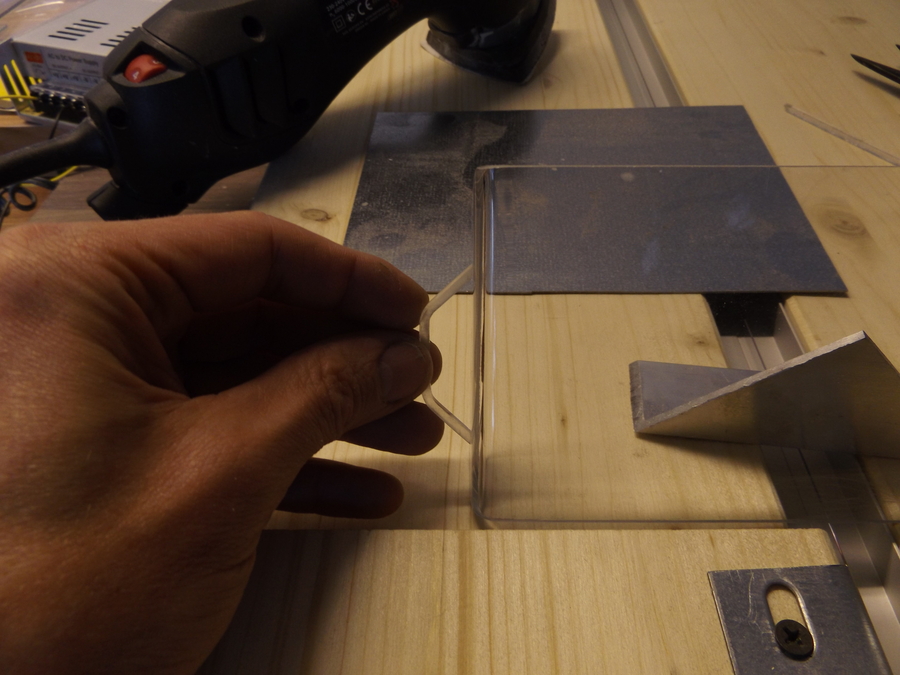

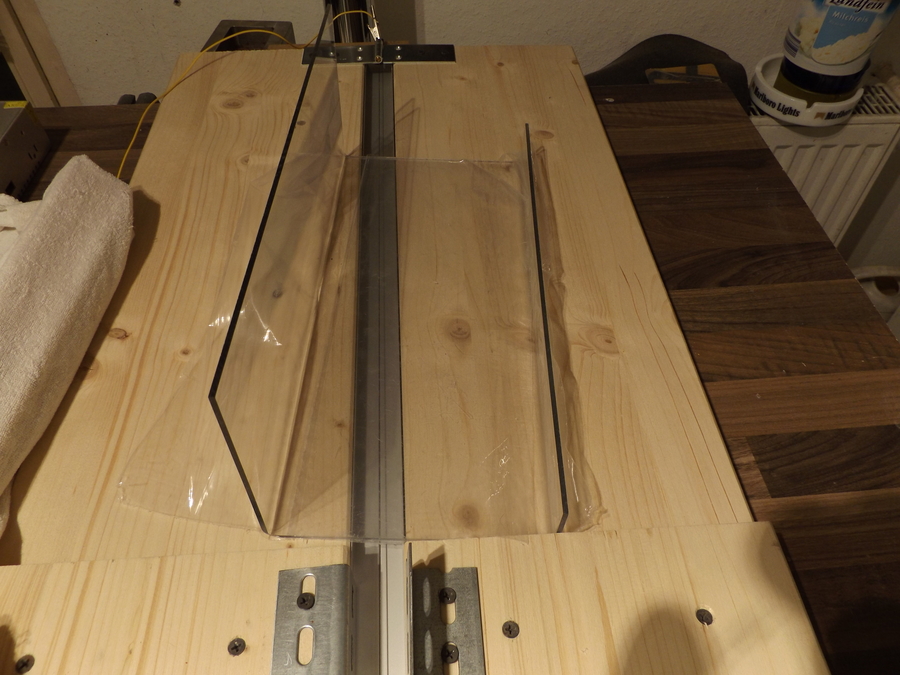

Maße genommen und zurechtgebogen

dscf1686p6oi5-jpg.855517


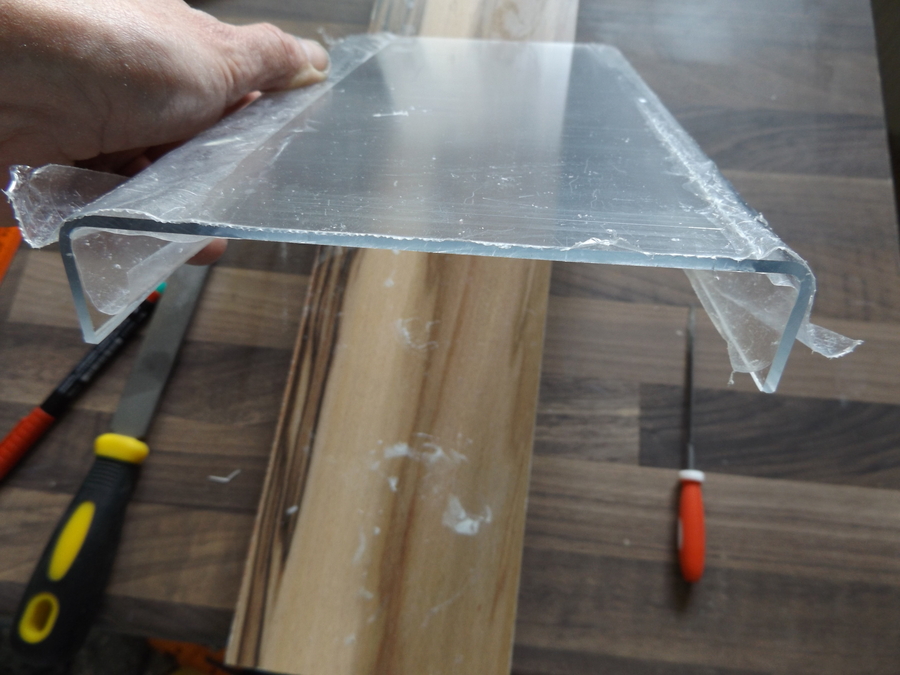

dann zurechtgeschnitten

dscf168852psz-jpg.855518


dscf1689carl8-jpg.855519

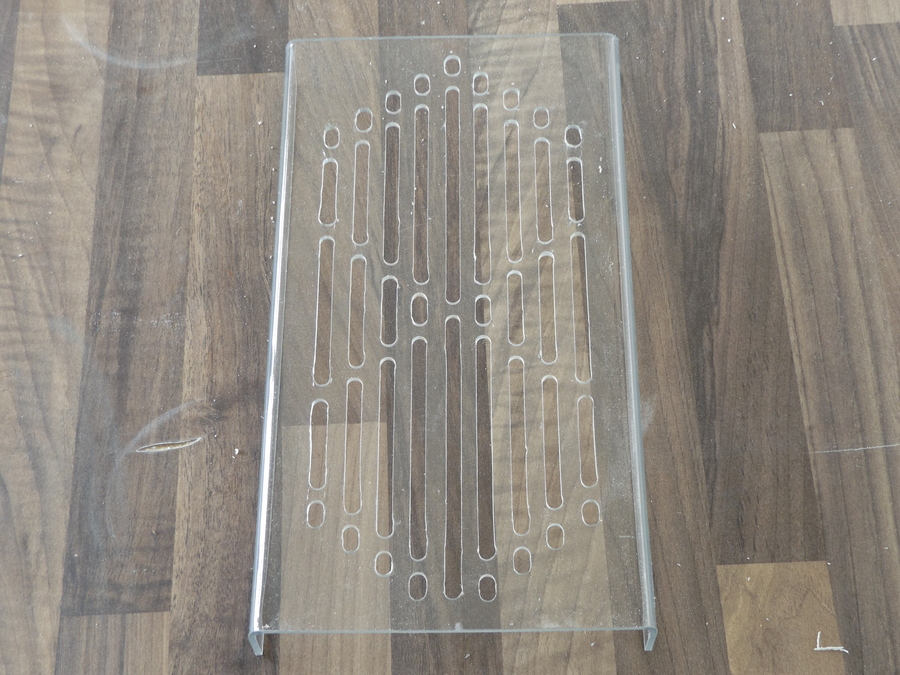

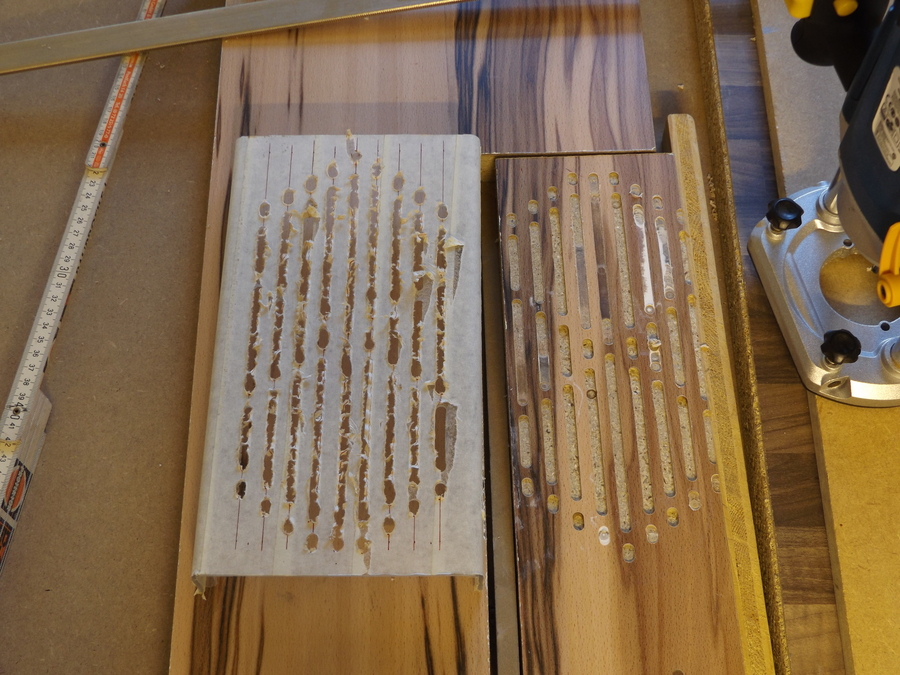

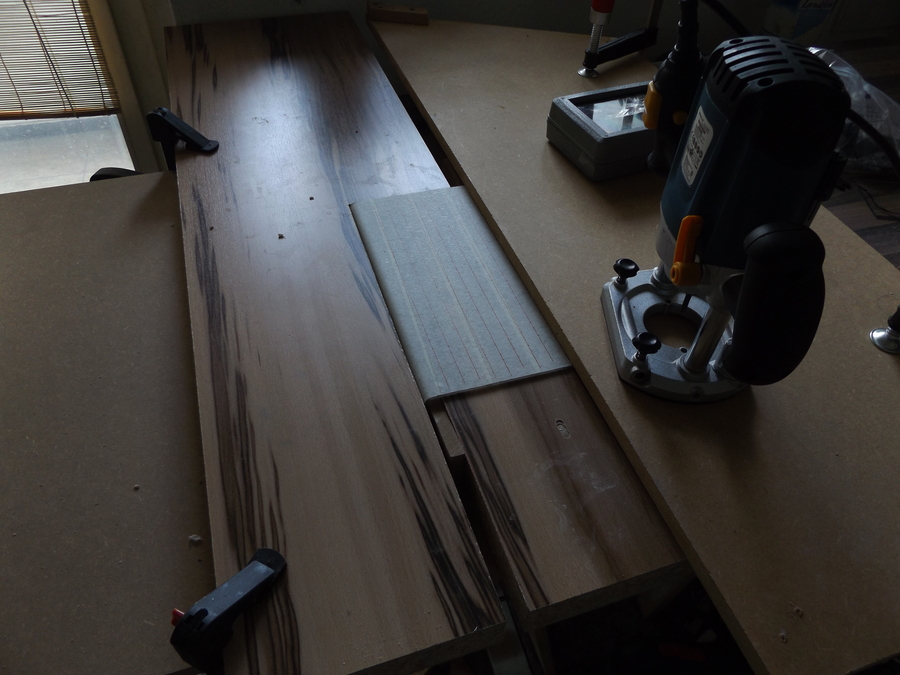

irgendwie sollte dort auch etwas Luft durchkommen also konnte ich mal wieder etwas mit der Oberfräse spielen

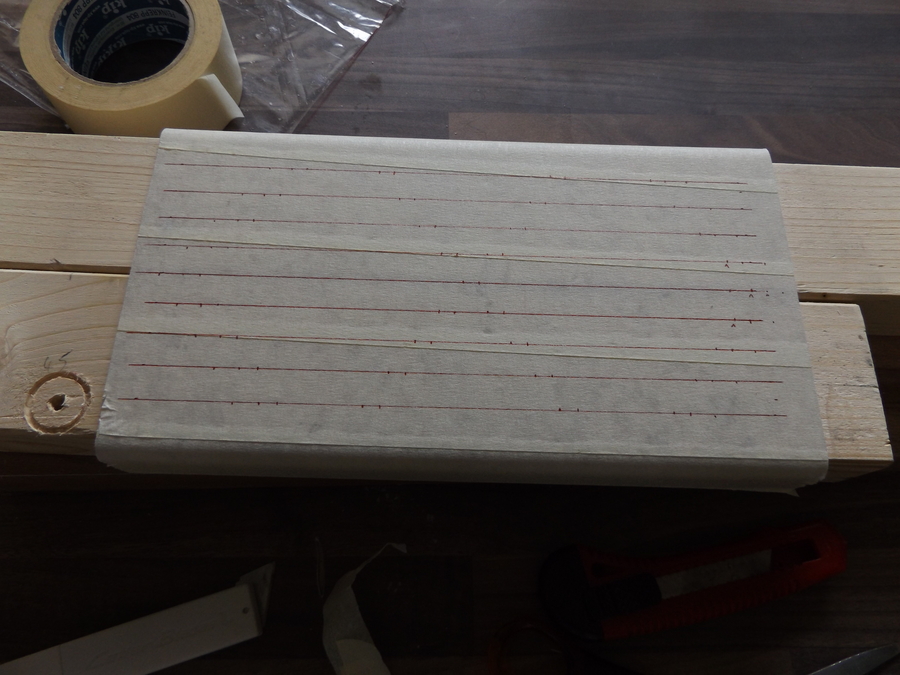

kurz ein Design überlegt und Attacke, mehr als schief gehen kann es nicht :P

dscf16909rrv2-jpg.855520


dscf1691p4qi7-jpg.855521


sieht echt wüst aus, das Klebeband war der absolute Reinfall

dscf1693g1oqa-jpg.855522


aber mir gefällt es!

Das Cover wird später wenn alle anderen Cover fertig sind mit weißer Folie bezogen.

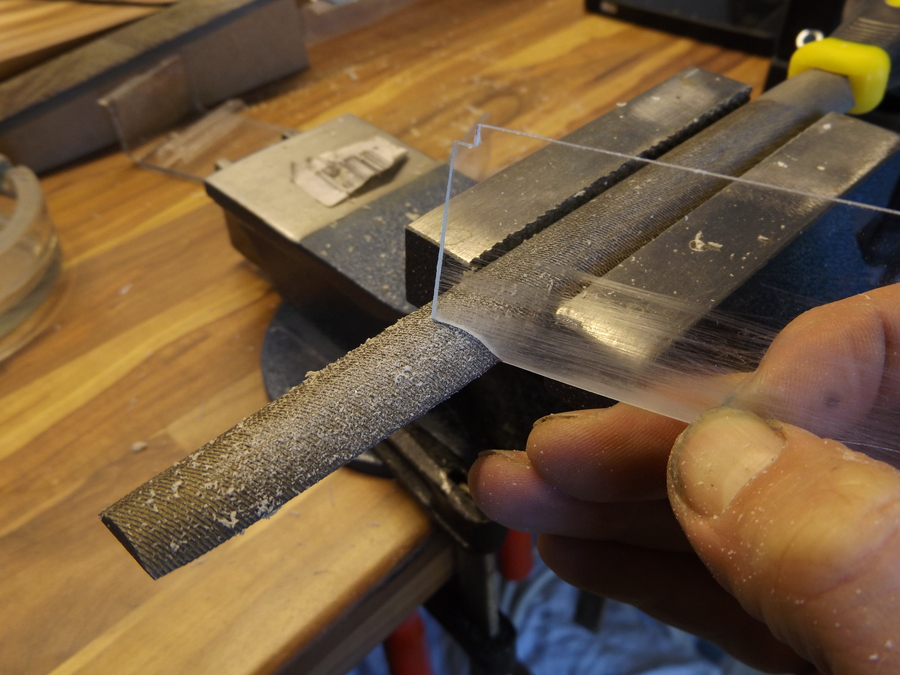

Mich wunderte es schon das dieses Plexiglas die ganze Tortur mitgemacht hatte, beim Schleifen und Feilen dachte ich mir das dauert viel zu lange, es muss doch eine schnellere Möglichkeit geben.

Also zückte ich den Feinbohrschleifer um mich damit etwas zu probieren, Fehlentscheidung, zwecks der Temperaturbildung gab es an einigen Ausfräsungen feine Haarrisse also hab ich den Plan ganz schnell wieder verworfen.

Sieht nicht optimal aus aber die Folie wird es verdecken und sollte zu Schluss noch Zeit sein kann ich die gerne auch nochmal wiederholen.

dscf1702kys12-jpg.855523


dann mussten die roten Pci-Slots weg, was machen wir da?

COVER! :P

Auf der Suche nach einem 8mm Dicken Brett fand ich doch echt nur ein Stullen Brett in meiner Wohnung?

Unglaublich, 2mm Polysterol musste dafür herhalten, dann komm ich über/unter den Slots noch an den Transistoren/Spannungswandlern vorbei

dscf16871mpz5-jpg.855524


gestern bin ich endlich dazu gekommen die Kanten des Windows zu polieren(zumindest des vorderen,beim hintere Weiß ich noch nicht ob ich es anschräge weil es 0,5cm zu klein ist oder ein neues besorge)

dscf17001ns9g-jpg.855531



Ursprünglich wollte ich das Window so mit Folie bekleben das Der Kabelschacht unten abgedeckt ist.

Da ich das Case nun hier habe baue ich auch dafür Plexiglas Blenden

Die große Blende rechts neben dem Netzteil ist schon fertig und habe leider keine Fotos vom bau.

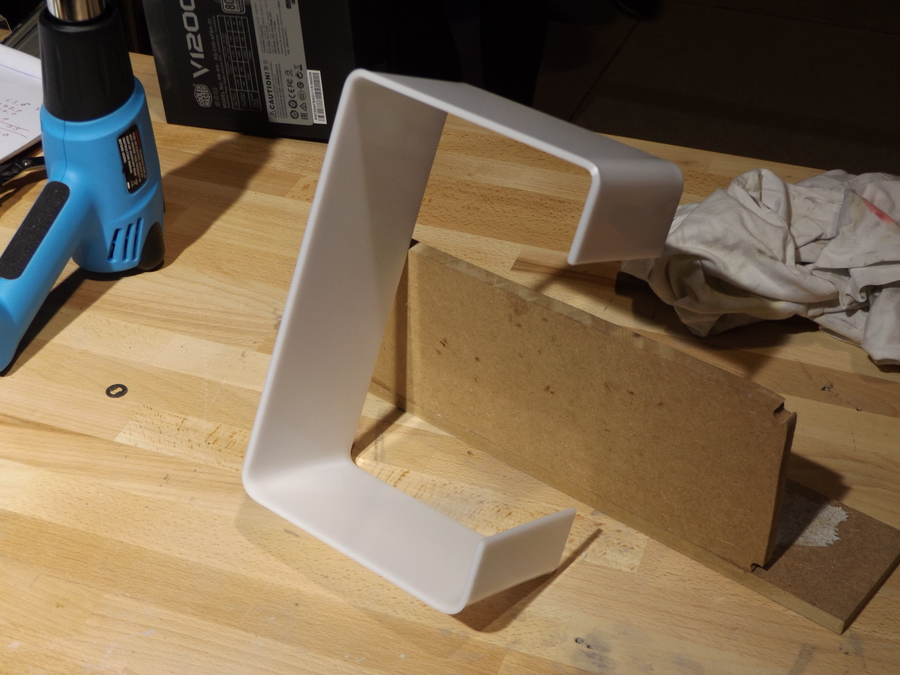

Dafür soll ein Kleiner Griff her um es besser in Position zu schieben.

Das Design habe ich von der Front übernommen

dscf1694kgset-jpg.855525

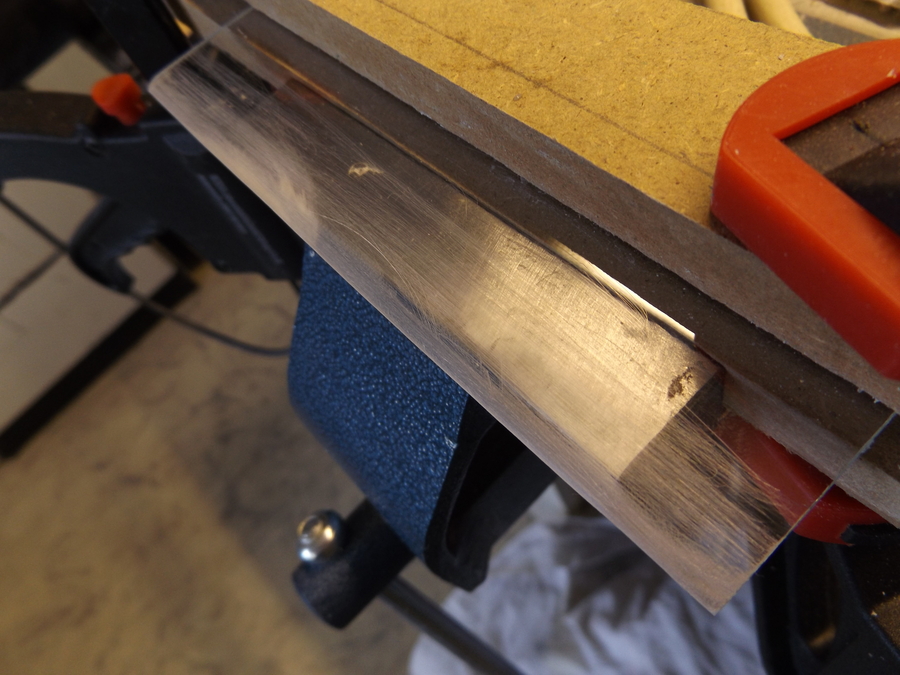

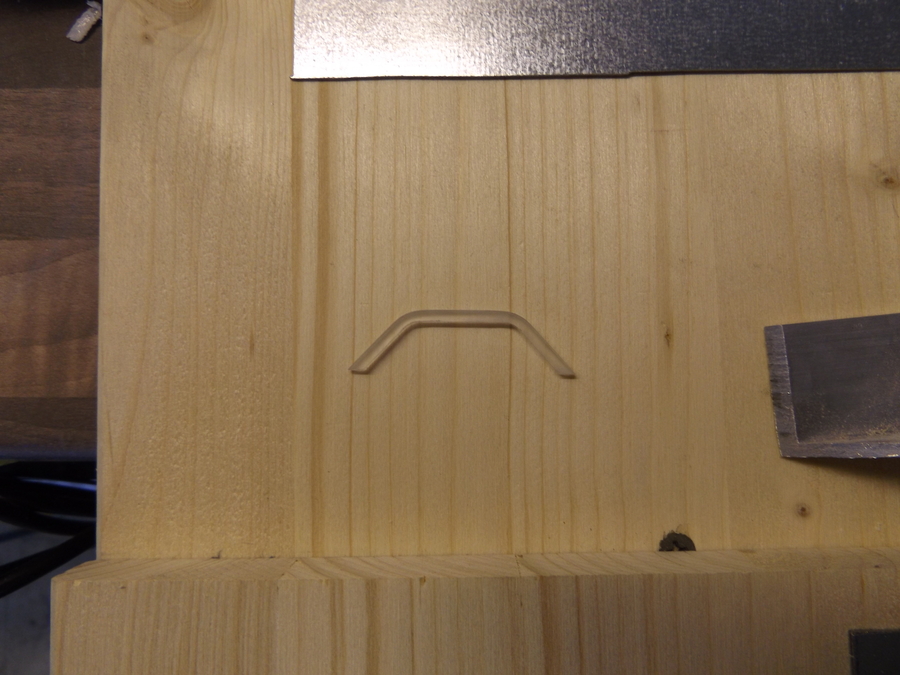

einen kleinen Verschnitt zurecht gebogen und mattiert

dscf169531st8-jpg.855526


dscf169622s24-jpg.855527


der Bereich unter dem Netzteil sagt mir auch nicht zu, also auch dafür eine kleine Blende zugeschnitten

attachment.php


dscf1698lysn6-jpg.855529


dscf1699o4szw-jpg.855530


Von unten habe ich an die kleine Blende einen kleinen Abstandshalter geklebt , damit es nicht runter fällt und an die große Blende einen Abstandshalter zum Radi tray damit es nicht nach hinten rutscht.

Beides mit Acryfix, der Griff wird später auch damit befestigt, aber erst nachdem die Folie drauf ist.


Anhänge

  • dscf1657x6qsm.jpg
    411,1 KB · Aufrufe: 429
  • dscf1661kzrow.jpg
    468,1 KB · Aufrufe: 426
  • dscf1667arqbd.jpg
    486,1 KB · Aufrufe: 422
  • dscf1658m4riy.jpg
    560,3 KB · Aufrufe: 421
  • dscf1664bnqmd.jpg
    500,9 KB · Aufrufe: 428
  • dscf1666m6q83.jpg
    468,5 KB · Aufrufe: 425
  • dscf16687oq0q.jpg
    490,6 KB · Aufrufe: 424
  • dscf1669xxo9u.jpg
    578 KB · Aufrufe: 424
  • dscf1671eiq70.jpg
    382,1 KB · Aufrufe: 418
  • dscf1673eprxo.jpg
    478,5 KB · Aufrufe: 418
  • dscf1686p6oi5.jpg
    487,2 KB · Aufrufe: 417
  • dscf168852psz.jpg
    472,9 KB · Aufrufe: 417
  • dscf1689carl8.jpg
    443,6 KB · Aufrufe: 416
  • dscf16909rrv2.jpg
    444,1 KB · Aufrufe: 417
  • dscf1691p4qi7.jpg
    451,7 KB · Aufrufe: 413
  • dscf1693g1oqa.jpg
    506,3 KB · Aufrufe: 416
  • dscf1702kys12.jpg
    407,9 KB · Aufrufe: 417
  • dscf16871mpz5.jpg
    422,8 KB · Aufrufe: 420
  • dscf1694kgset.jpg
    409,2 KB · Aufrufe: 416
  • dscf169531st8.jpg
    474,5 KB · Aufrufe: 408
  • dscf169622s24.jpg
    446,7 KB · Aufrufe: 426
  • dscf16978ws27.jpg
    389,2 KB · Aufrufe: 74
  • dscf1698lysn6.jpg
    494,4 KB · Aufrufe: 411
  • dscf1699o4szw.jpg
    505,7 KB · Aufrufe: 411
  • dscf17001ns9g.jpg
    358,1 KB · Aufrufe: 416
TE
TE
capten10

capten10

Freizeitschrauber(in)
dscf17037lsfl-jpg.855534


dscf1704jxsmq-jpg.855535

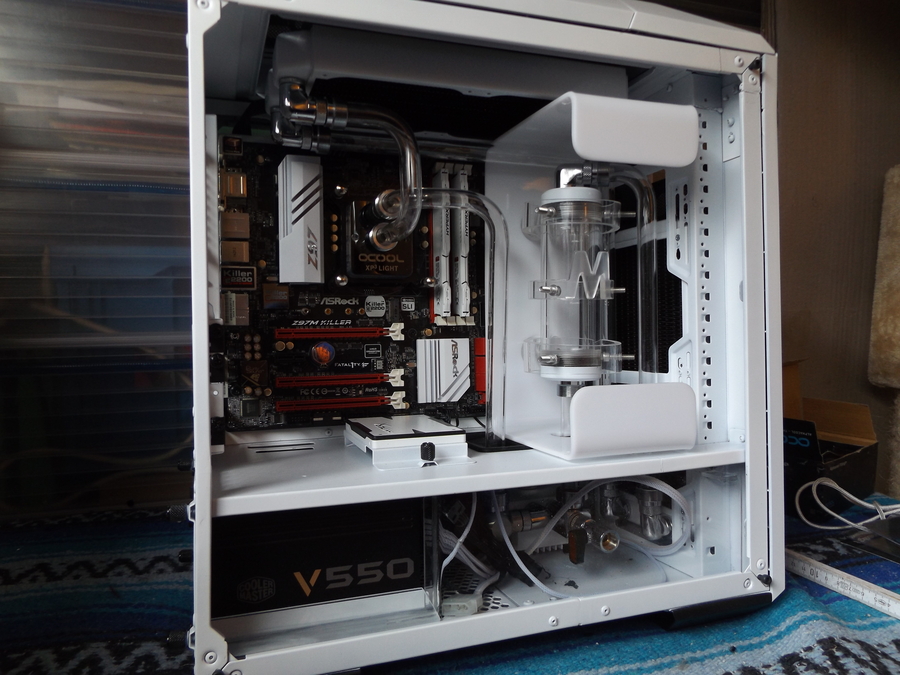

So jetzt noch ein paar schöne Fotos vom derzeitigen Zustand.

AB JETZT GILT VOLLES MITSPRACHE RECHT FÜR ALLE !!

dscf1705dmscl-jpg.855536


dscf1706t0s5y-jpg.855537


dscf1707dns7h-jpg.855538


dscf1708cmse8-jpg.855539


Ahsoo, das M war auch teil meiner Vorbereitungen, gefällt mir aber gar nicht, einfach to much.

Das kommt beim nächsten auseinander bauen wieder raus.
ja der obere AGB-Halter ist falsch rum. ;)
und die NB und SB Kühler will ich auch wieder von ihrer Farbe befreien und schauen wie es ohne Eloxal aussieht.
Beim Klebeband entfernen blieb die ganze Farbe am Klebeband hängen, weshalb man wieder viele rote Ränder sieht.

Also ich hoffe auf Feedback von euch und viele nützliche Tips und Ideen! :thumbsup:​


Anhänge

  • dscf17037lsfl.jpg
    399,8 KB · Aufrufe: 411
  • dscf1704jxsmq.jpg
    473 KB · Aufrufe: 411
  • dscf1705dmscl.jpg
    512,6 KB · Aufrufe: 418
  • dscf1706t0s5y.jpg
    527,6 KB · Aufrufe: 408
  • dscf1707dns7h.jpg
    495,1 KB · Aufrufe: 408
  • dscf1708cmse8.jpg
    448,9 KB · Aufrufe: 407

magicbrownie

Komplett-PC-Aufrüster(in)
Sieht sehr sehr geil aus :daumen: soll die Kühlflüssigkeit ne Farbe bekommen? Ich glaube ja das Rot (kein Feuerwehrrot, n bisschen dunkler und kräftiger mehr wie Rotwein) ziemlich mächig aussehen würde in Kombi mit dem Weiß :D

Oben Unten
