Tagebuch [Tagebuch] DIY CNC - Status: Das grosse Stepper / Software upgrade.

[h_tobi]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Das hört sich wieder mal sehr interessant an, ich freue mich auf die nächsten Bilder,
vor allem der Plasmaschneider klingt interessant.



[lenne0815]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Irgendwie kommen die Teile nicht an land :/ hoffe mal morgen kommt was...



[lenne0815]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

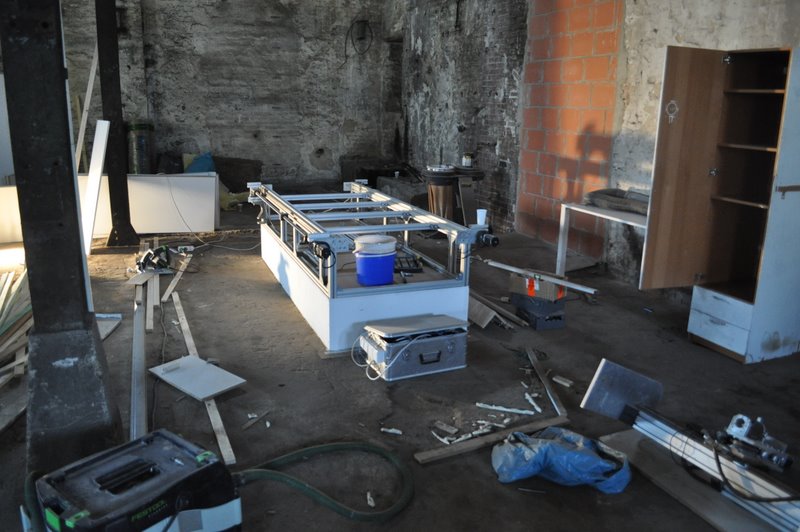

So, Umgezogen isse nun, aber die Teile lassen anchwievor auf sich warten

Sieht irgendwie winzig aus in der neuen Halle



[00p4tti7]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Sieht ganz süß aus in der Halle , freu mich schon auf die fertige CNC und das was du damit zaubern wirst



[lenne0815]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Ja ich wollt auf jeden fall endlich ma des nautilus angehen... dadurch das ich mehr hoehe auf z fahren kann dann wird das auch wesentlich einfacher...



[00p4tti7]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Hört sich auf jeden fall gut an, bin gespannt wie gut du Nautilus hinbekommst



[lenne0815]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Hört sich auf jeden fall gut an, bin gespannt wie gut du Nautilus hinbekommst

ICh auch Texalium FTW



[h_tobi]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Ui, in der neuen Halle hast du dann aber reichlich Platz, dann viel Erfolg beim Aufbau und meeeeehr Bilder....



[Gnome]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Mensch...wieso baust du nich gleich ne komplett neue CNC und schenkst mir die alte? Das wäre mal toll . *Träum* - eigene Kühler erstellen ...oh man was würd ich dafür tun...

neeeeeeeeeeeeeee....zu teuer, klappt ja eh net .


Schön weiter bauen! Macht Spaß deine Updates zu sehn und zu lesen



[lenne0815]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Hey thx gnome, leider is immoment immernoch ebbe was updates angeht, hab grad eben die neue lacke fertiggemacht, auf das eine packet mit dem neuen spindelmotor warte ich immernoch :/ und die alu profile zum aufruesten hab ich noch nicht bestellt...



[Gnome]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Keinen Stress . Freu mich auf kommende Updates



[ich656]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

endlich gehts hier mal weiter.
Freu mich schon auf Updates.



[lenne0815]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Heute kam endlich ein Paket an

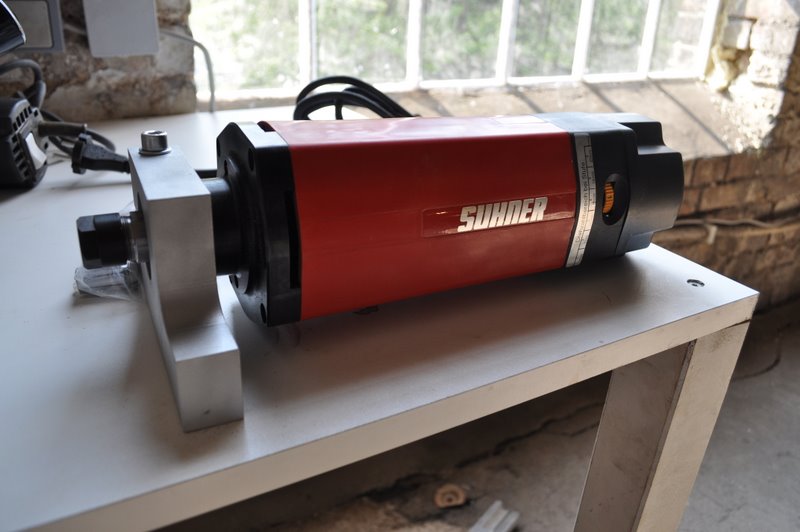

Suhner UAL 23 RF ( die ganz rechts, maechtiges teil )

Mit neuem Halter

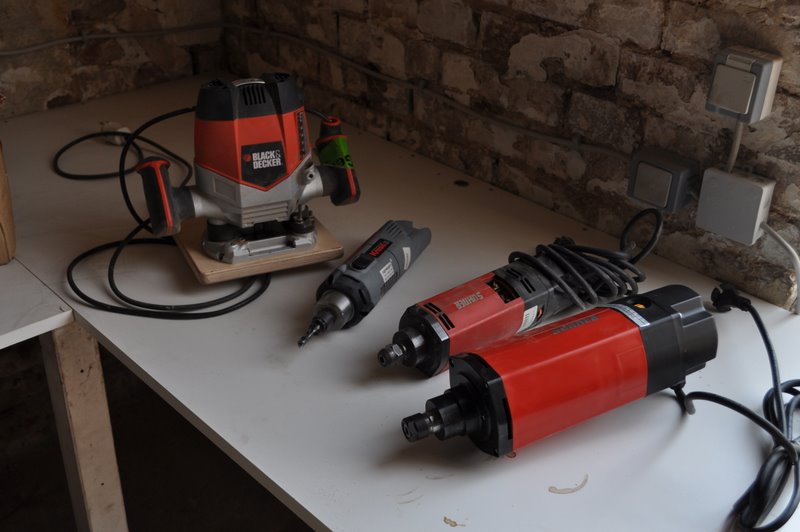

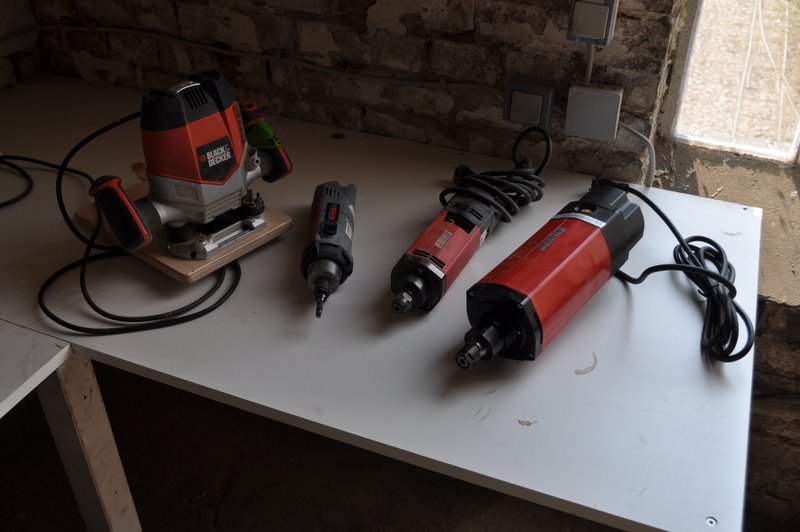

Im Vergleich mit den anderen Motoren die ich shcon so benutzt hab

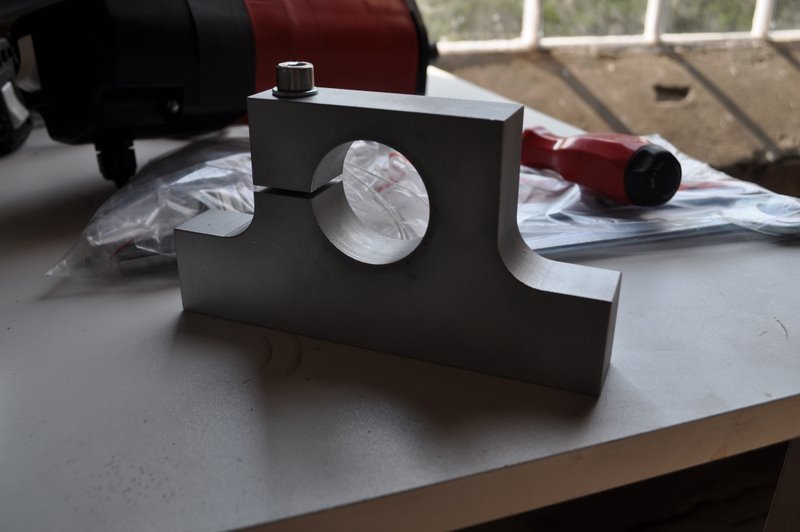

Der Halter im Detail

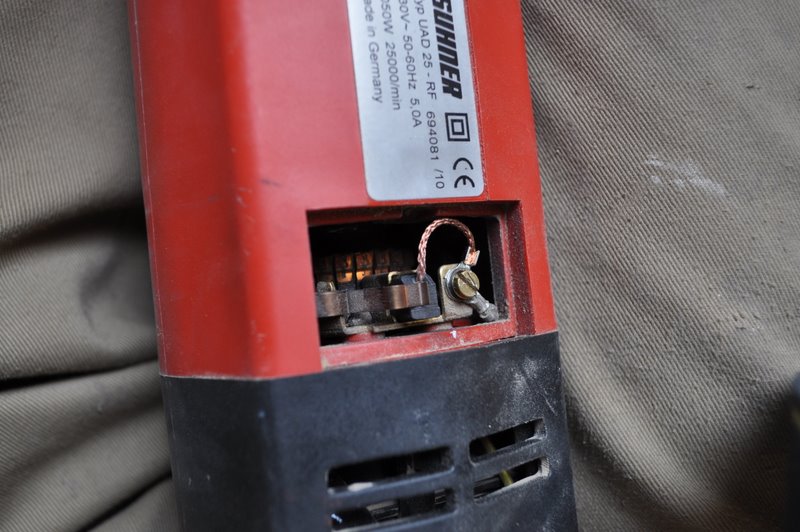

Kohlen wechseln geht bei den Suhner Fraesen sehr einfach

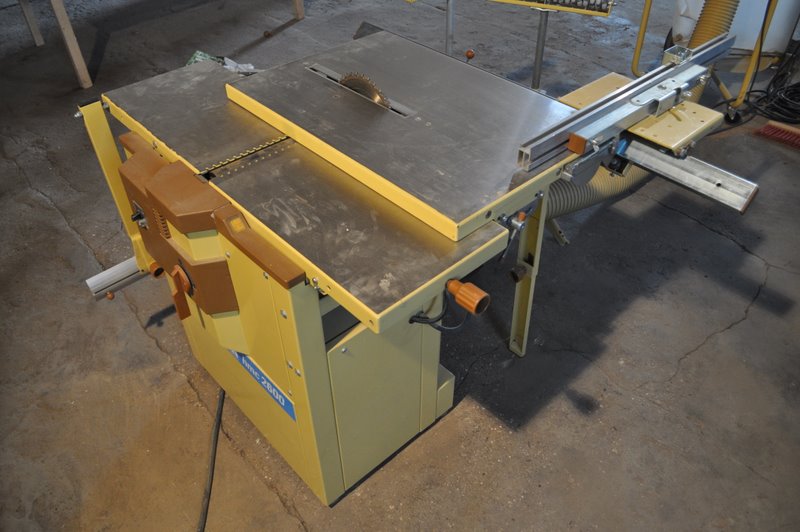

Und, ein wenig Off - Topic aber ich hab noch ne andre Maschiene bekomm

Die neuen Alu Profile hab ich jetzt auch bestellt, also solltes hier auch kraeftig weiter vorran gehen !

Und nen kleines vid zu den Fraesmotoren hab ich noch gemacht:

Eingebundener Inhalt

youtube.com/watch/?v=0QcGhwozdfY&

An dieser Stelle findest du externe Inhalte von Youtube. Zum Schutz deiner persönlichen Daten werden externe Einbindungen erst angezeigt, wenn du dies durch Klick auf "Alle externen Inhalte laden" bestätigst: Alle externen Inhalte laden Ich bin damit einverstanden, dass mir externe Inhalte angezeigt werden. Damit werden personenbezogene Daten an Drittplattformen übermittelt.
Für mehr Informationen besuche die Datenschutz-Seite.



[Sickpuppy]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Der Traum eines jeden Bastlers/Schraubers. Da lassen sich nette Sachen mit machen. *sabber



[lenne0815]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Der Traum eines jeden Bastlers/Schraubers. Da lassen sich nette Sachen mit machen. *sabber

Ja, des teil is total zach, hab auch alle Anbauteile dies dazu gibt ( kreise, fraese, bandsaege, langlochbohrer ) macht bisher nen guten Eindruck, muss aber erstmal alles einstellen und wieder gaengig kriegen, die maschiene stand vorher ewig...



[lenne0815]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

So, hier mal ein etwas kleineres update, ich hoffe mal das bilder einlinken treibt mich nicht komplett in den wahn

Erstmal gabs neues Spielzeug, welches auch gleich zum Einsatz gebracht wurde ( dazu mehr spaeter )



Alu Profile sind angekommen !



Unterbau verstaerkt





Und zum gucken schonmal draufgeschmissen



Passt alles soweit... also gings weiter

Schrauben, unterlegscheiben und 100HT Rohr gekauft



Profile an den querverstrebungen montiert ( 80 Loecher gebohrt und verschraubt, das hat fast den ganzen Tag gedauert )





Endlich fertig, zumindest in eine richtung





Danach gings an die Stirnseite, tragende Profile ausgebaut und gebohrt



Stirnseitig gewinde in die neuen Profile gebohrt und danach verschraubt, endlich fertig ( das waren nochmal 40 Loecher und gewinde )





Fraesmotorhalter auf Profilmass gekuerzt



Neues z achsen Profil ausgefraest ( um spaeter bequem an die motorhalterschrauben zu kommen )



Z Achsenprofile winkelig und Plangefraest



Motorhalterplatte Plangefraest ( war vorher komplett verbogen, walzenfraeser haben wir leider noch nicht, deswegen hier mit nem 8ter HSS Tian 3 Schneider )






Motorhalter bohren um ihn auf dem Profil montieren zu koennen



Kurz montier obs passt... Passte



Zur verstaerkung sollten noch winkel mit rein, passten so allerdings noch nicht



ABFRAESEN ! ( so langsam machts spass )



So, passig gemacht und fertig montiert



Zum gucken alles mal zusammengelegt ( noch fehlen mir leider die nutensteine um die linearfuehrungen zu montieren )



Die alte Traegerplatte verwende ich auch weiterhin, hier sieht man schon wie sie mit winkeln am neuen Profil montiert ist.



Und spasseshalber noch den neuen motor eingehaengt. Die Z achse is so riesig jetzt



Nochmal ein wenig direkt am Portal gebastelt, instaliier wurde ein 220v druckluftventil fuer die kuehlung, ein 220v relais is am breakout board dafuer noch frei





So, des wars erstmal, ich hoffe instaendig das das jetzt mit den bildern so klappt



...LOL Teilerfolg ! nachm antworten klicken hat ers gleich 3mal gepostet und chrome is abgestuerzt, aber immerhin hat ein post Mini bilder, nice, irwie kann ich auch meine eigenen Posts nich loeschen, also muss da wohl mal fix nen mod ran



[lenne0815]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

.....



[lenne0815]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

.....



[reisball]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Dein Werkzeug ist echt geil.
Freu mich riesig, wenn endlich Projekt "Nautilus" startet.



[lenne0815]

AW: [Tagebuch] DIY CNC - Status: auf dem Weg zu V3

Ja,ichhoffe daswird die tage mal sein... ich muss die tiefziehformen noch ein drittes mal neu machen hab mich inner zwischenzeit ausgiebigst mit dem laminieren beschaeftigt und was rauskam war das ich bloedsinn gemacht hab
