AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Long time no see

Ich poste hier nichmehr soviel da das mit den bildern extern verlinken leider doch extrem nervt, aber ich bastel gleich ma ne kleine Kollektion fuer euch zusammen, hier erstmal nen vid...

https://www.youtube.com/watch?v=QcOyHkN1rHo

Und hier der link zu dem case was mit meinen sidepanels entsteht GTR



[Batas]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Great Work, Guy.
A selfmade CNC... I never saw something like that.

The Case is very nice...different to the mainstream cases.

So long.

(Ich habs einfach mal auf Englisch verfasst; Hoffe ich darf das.)



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

na denne antenne...

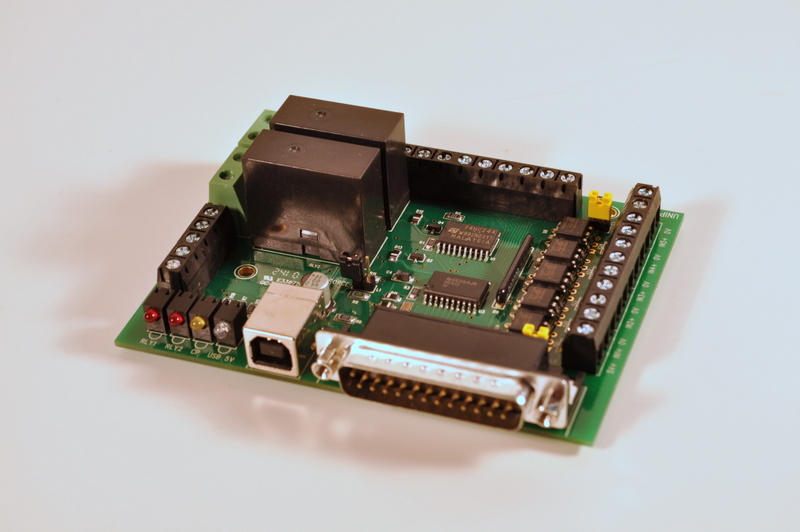

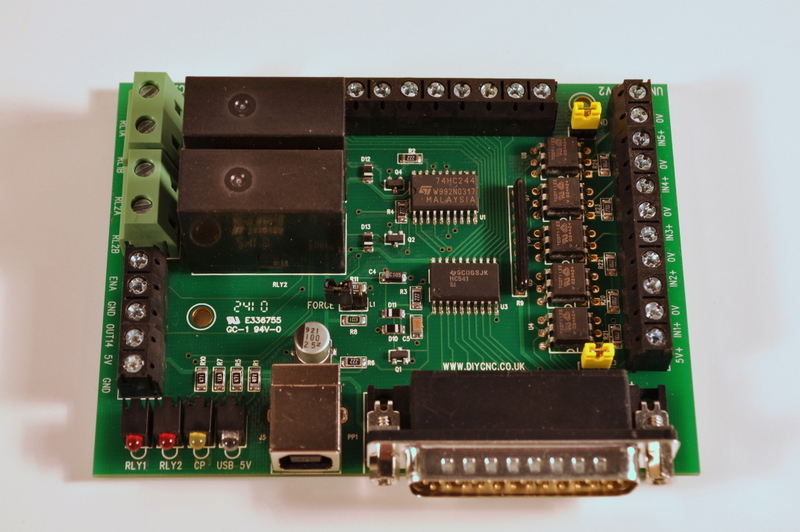

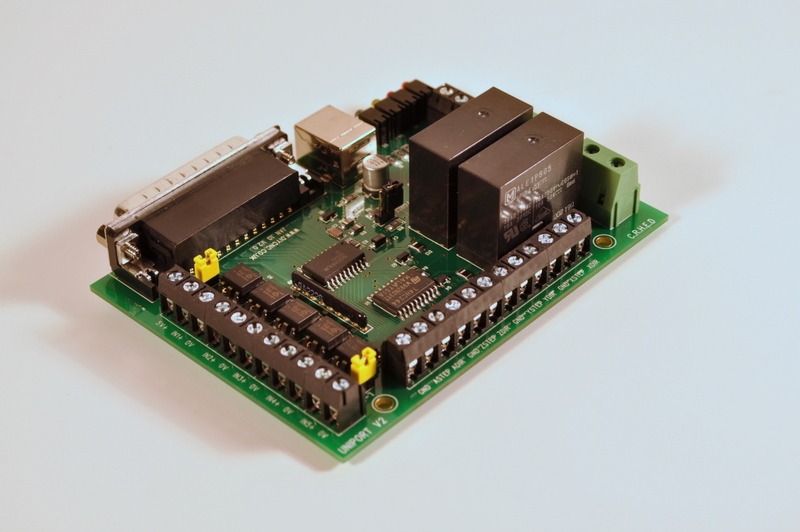

Neues controller Board mit 2 220V realis, damit kann ich die absauge und die spindel schalten

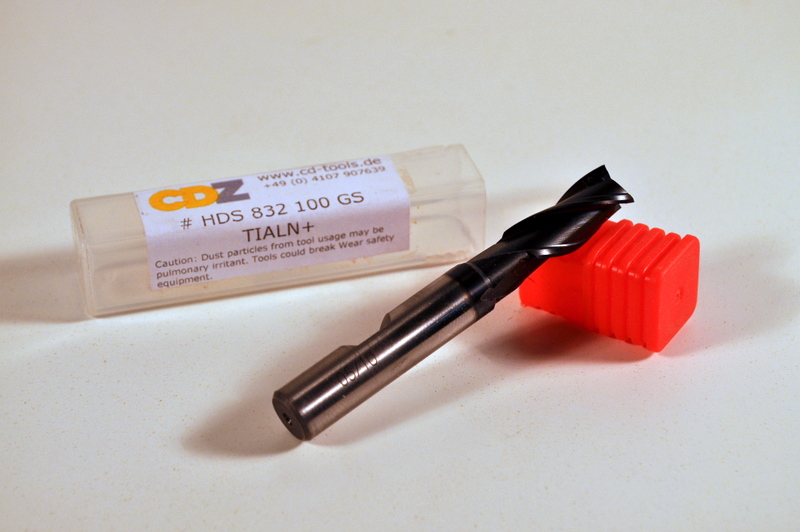

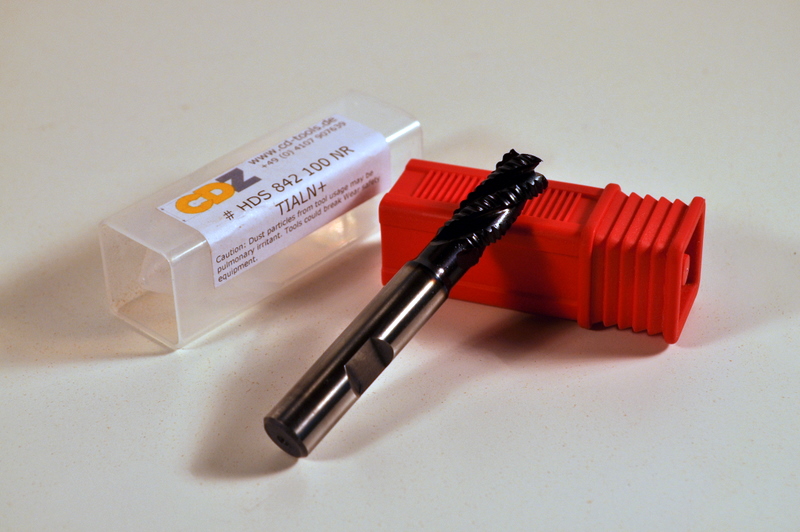

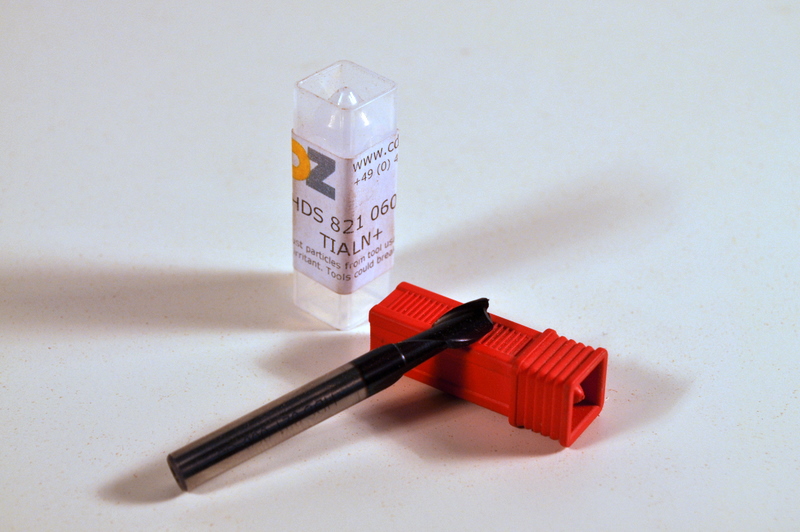

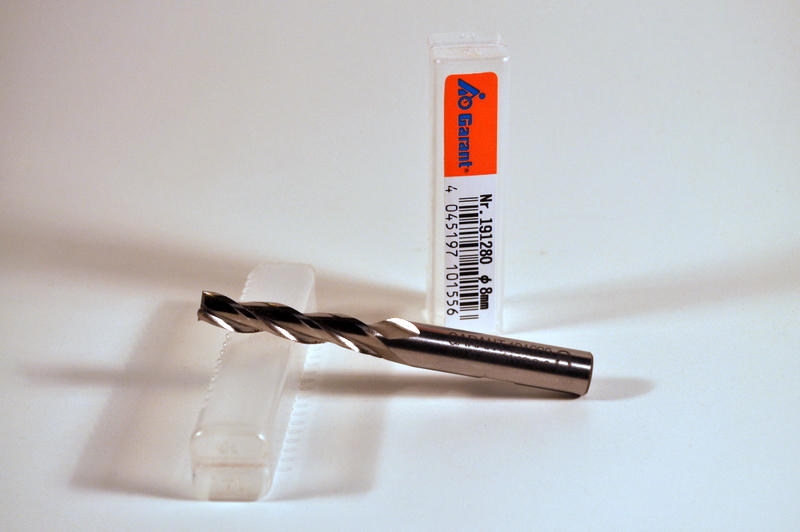

Eine Auswahl an verschiedenen schrupp und schlichtfraesern, die ich aber allesamt schon abgefackelt habe, fuer werkstoffplatten ab jetzt nurnoch HM wendeplattenschneider...

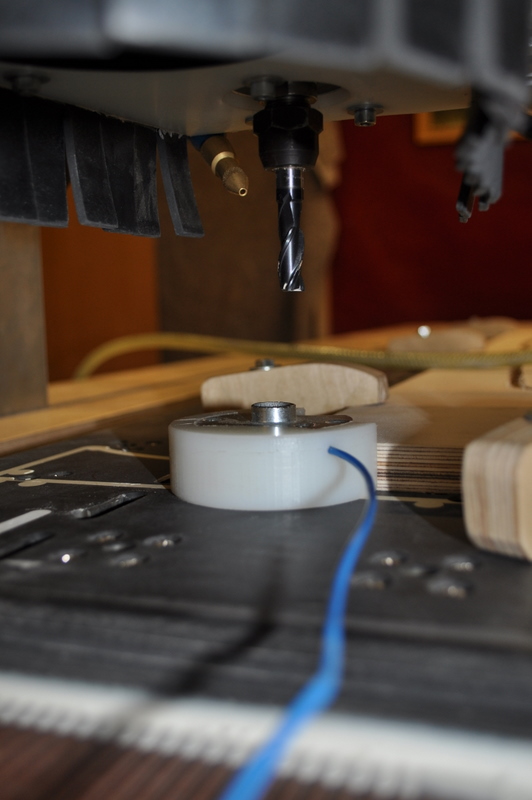

Mein neuer kantentaster, 0,05mm genau, sehr hilfreich !

Da pcgh die bilder immer voellig durcheinanderwurfelt und es keine uebersicht mit allen IMG links gibt das ganze jetzt leider komplett unsortiert.

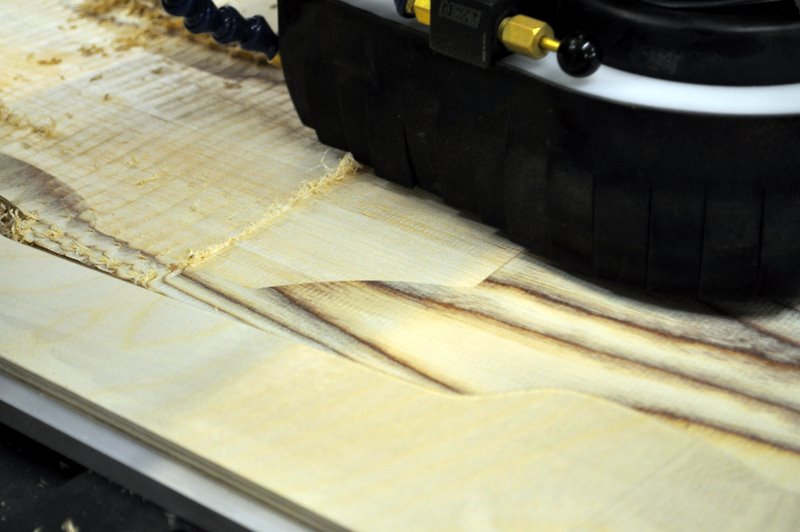

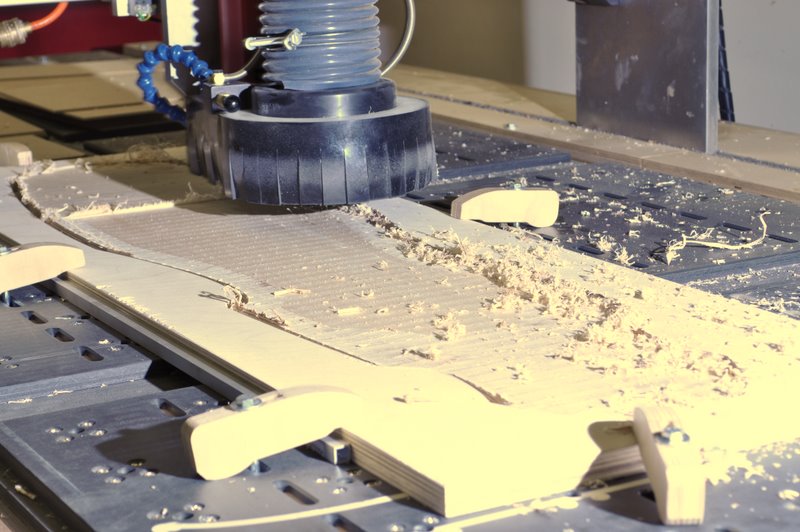

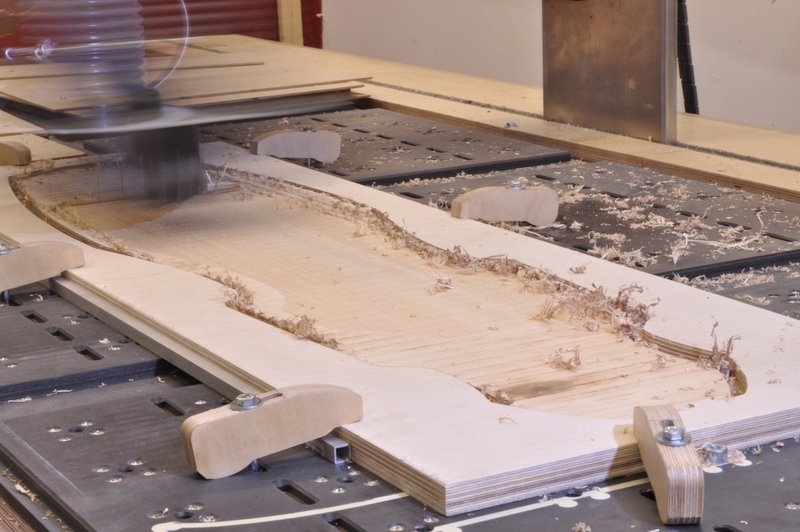

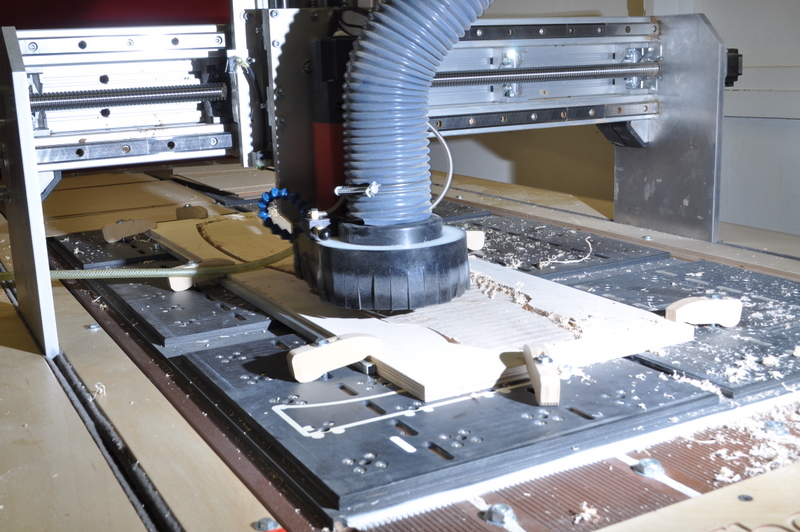

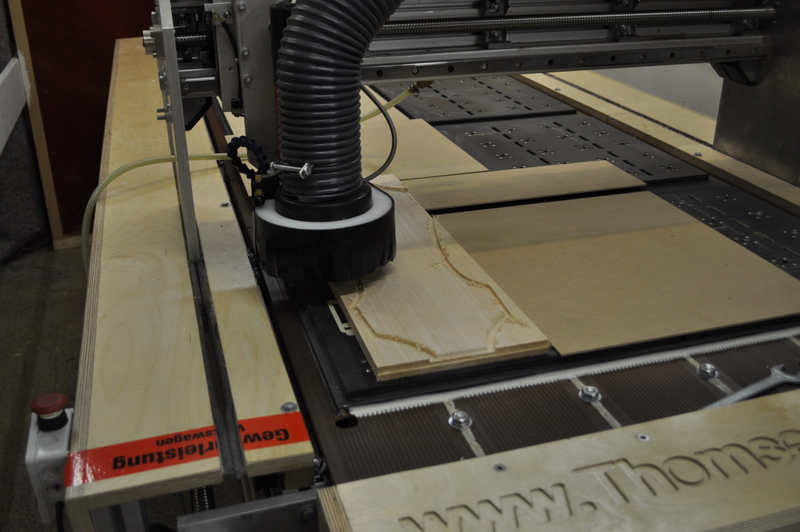

Schruppen

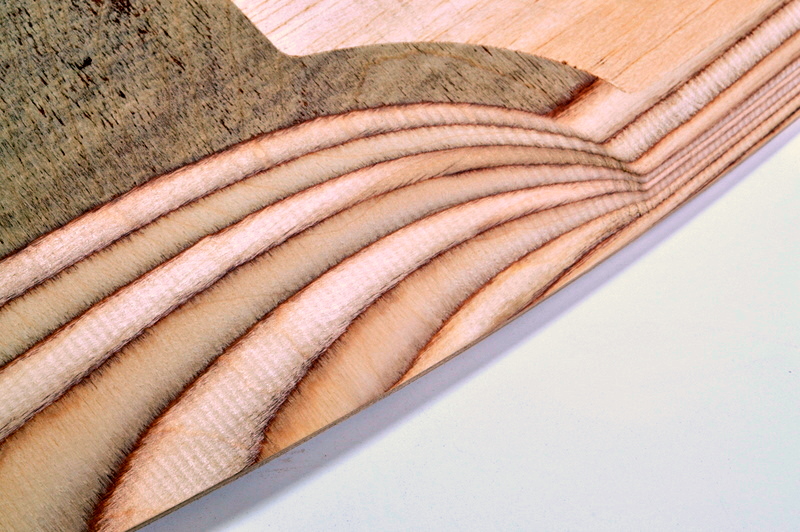

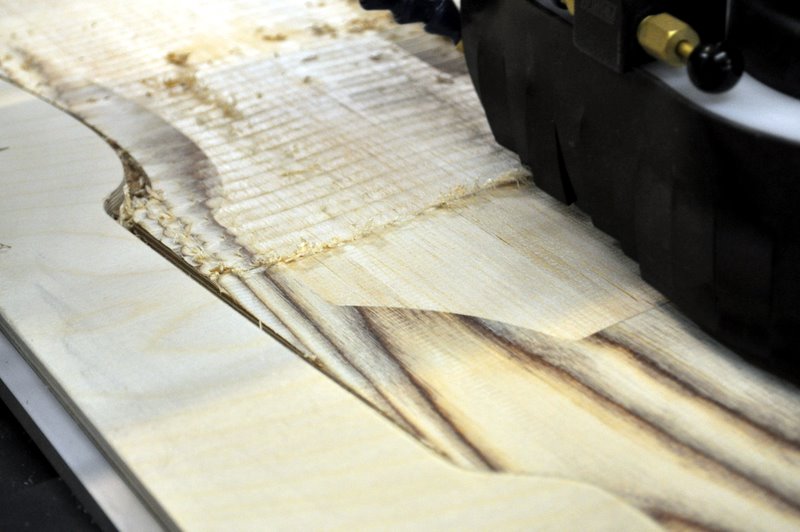

Schlichten

Der Kern

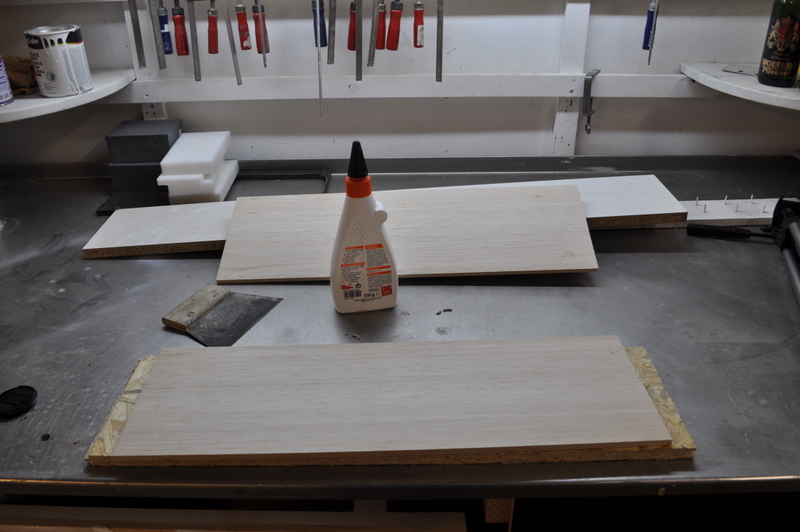

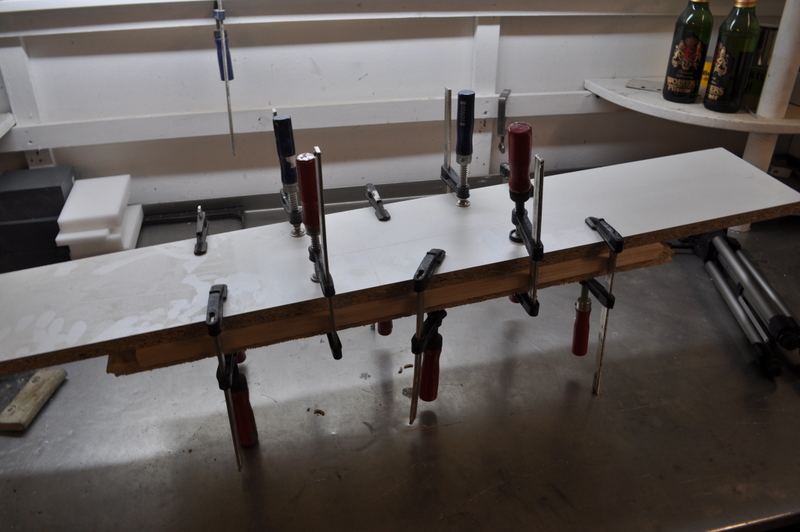

Balsa verleimen

Balsa Verleimen

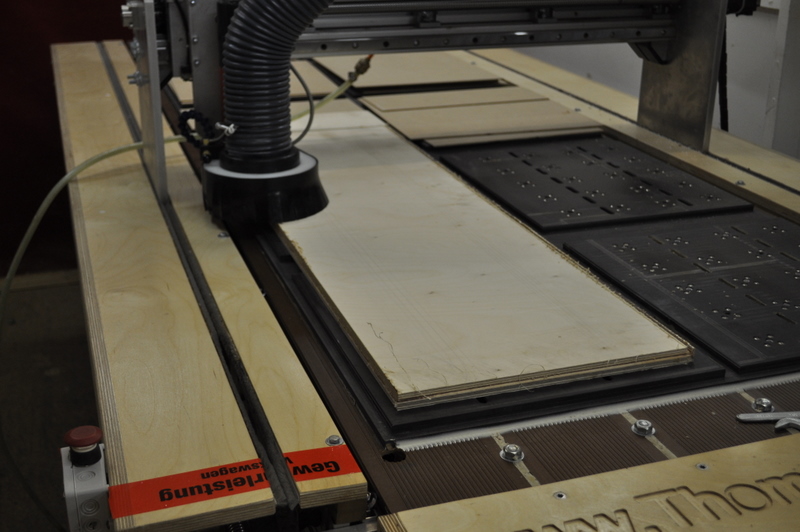

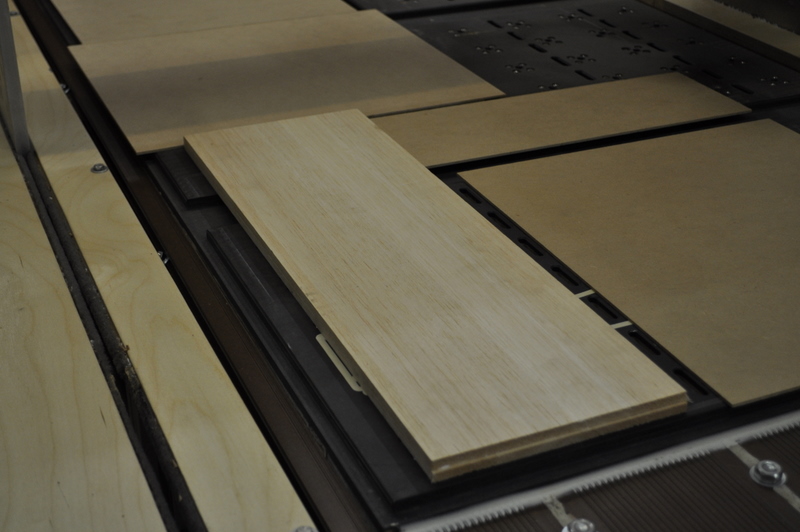

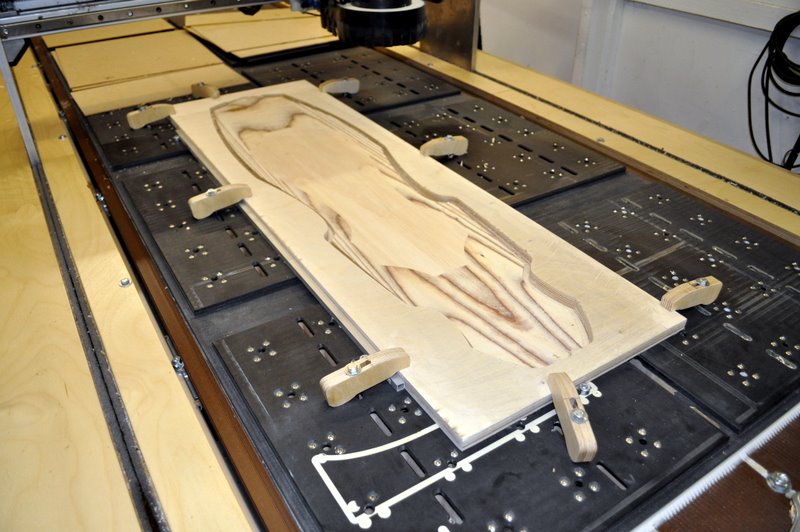

Verleimtes balsa mit vakuum auf den Tisch gespannt

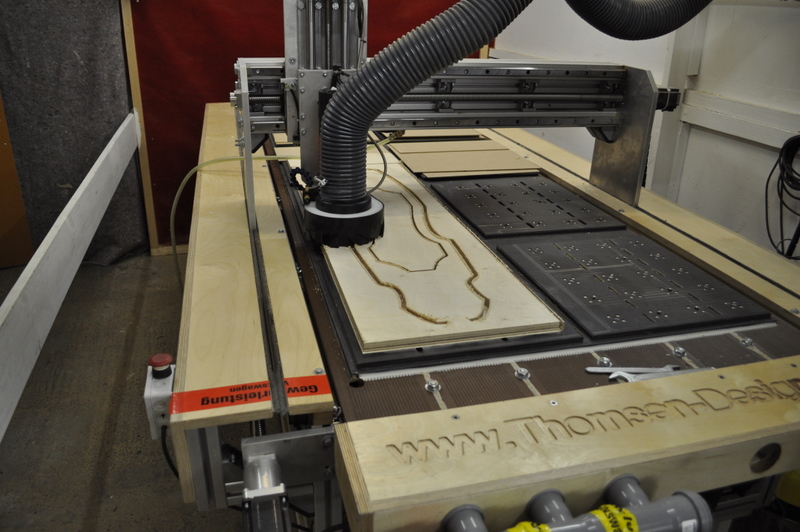

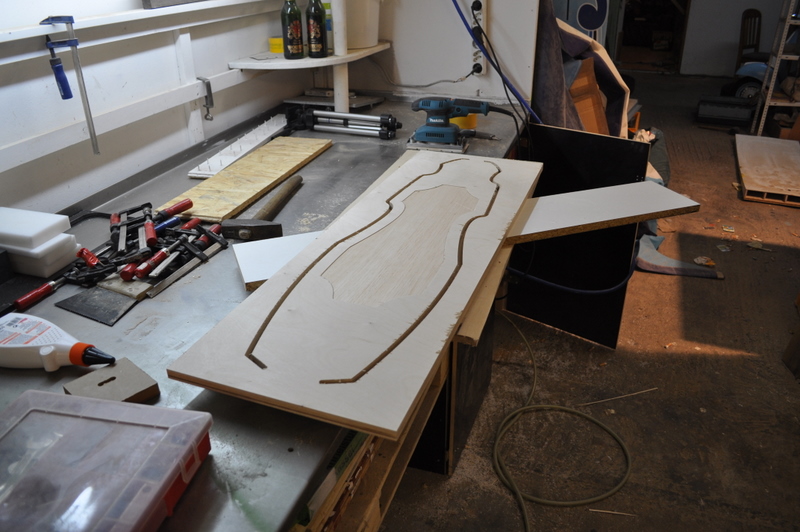

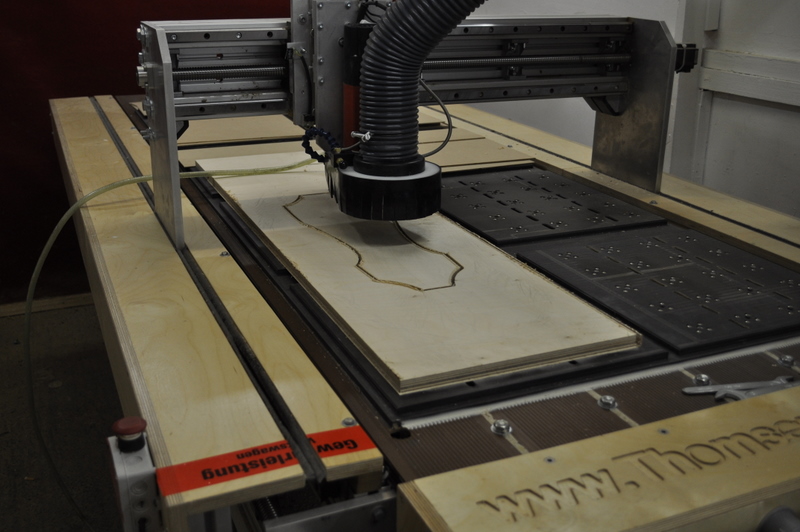

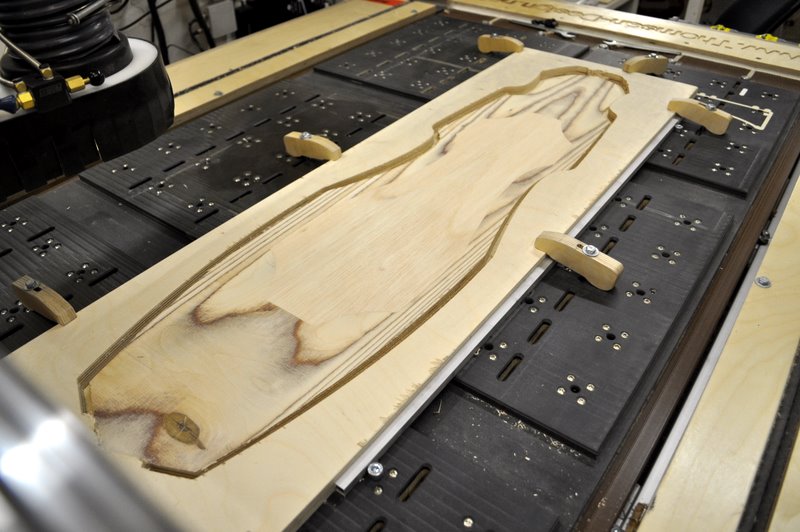

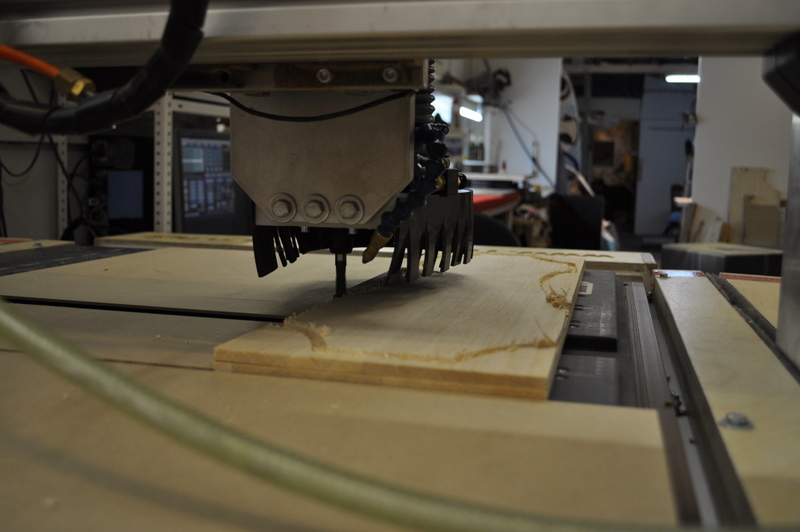

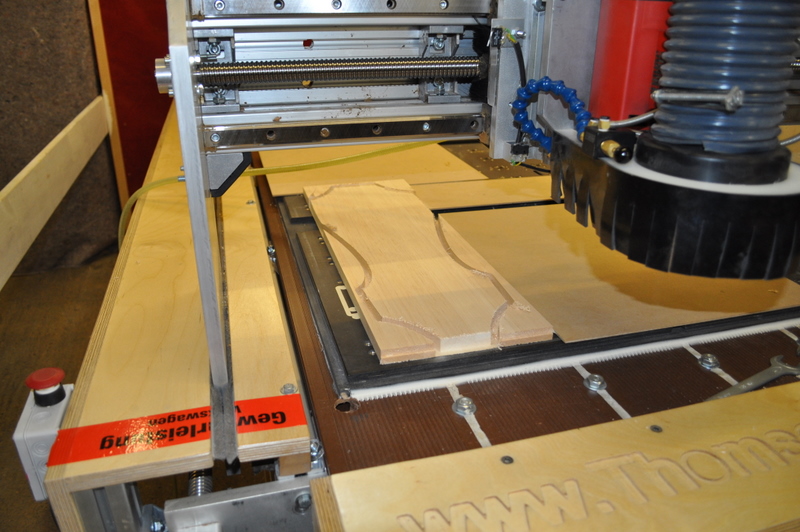

Form ausschneiden

multiplex formatieren und ein / ausschnitte erstellen

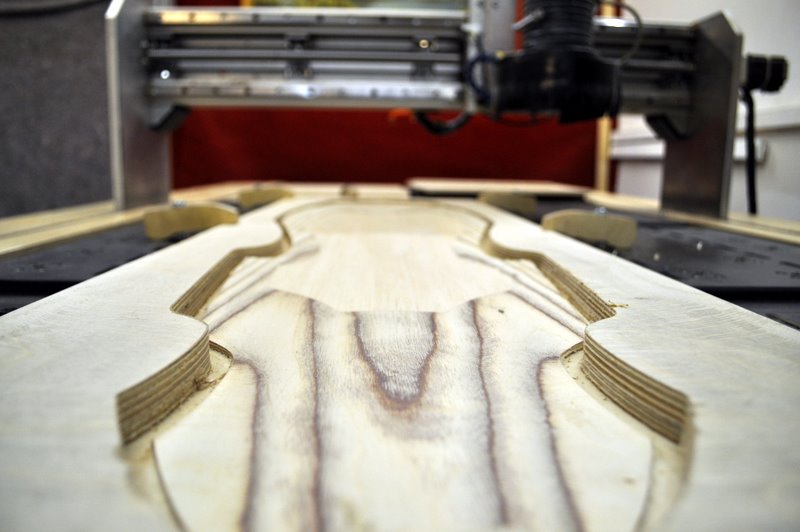

balsa Kern einleimen

Mal wieder was ganz anderes :/

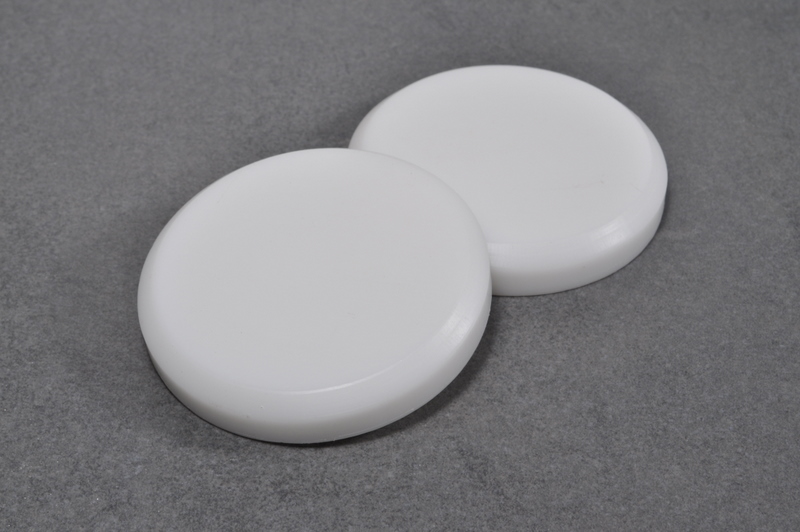

Pom Gleiter

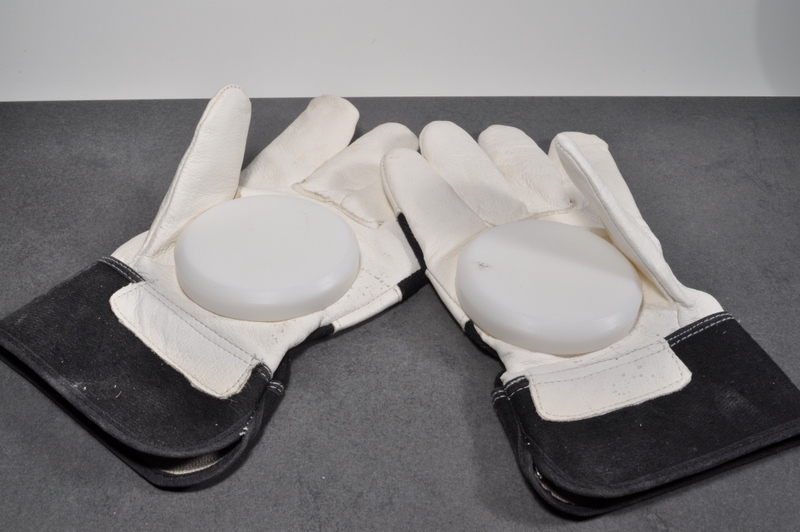

Slidehandschuhe

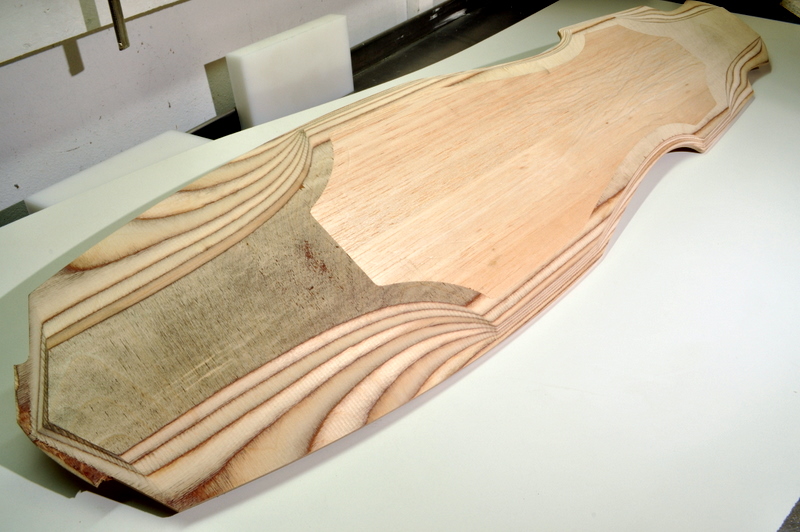

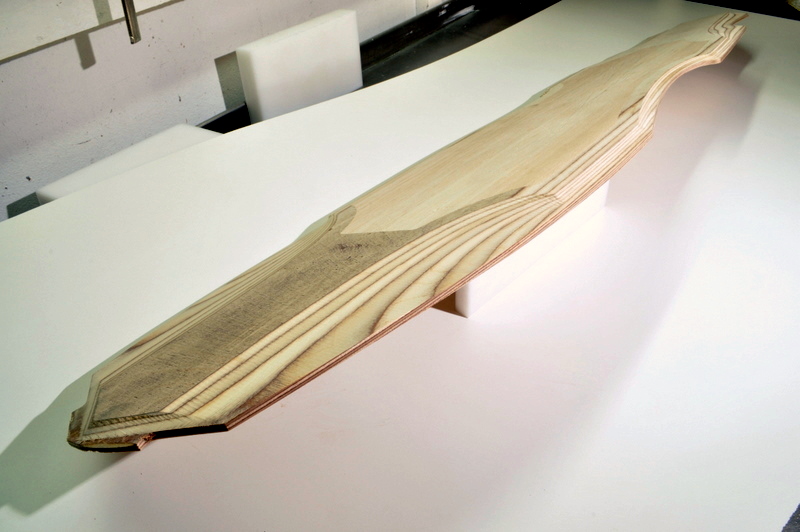

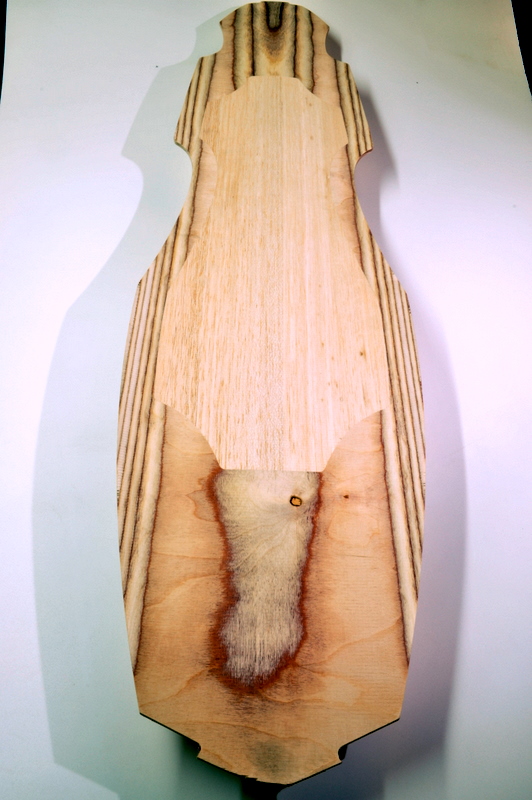

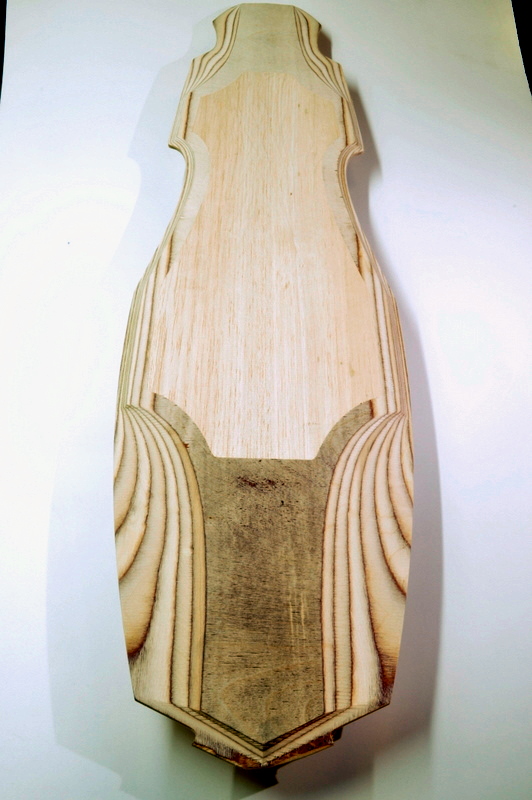

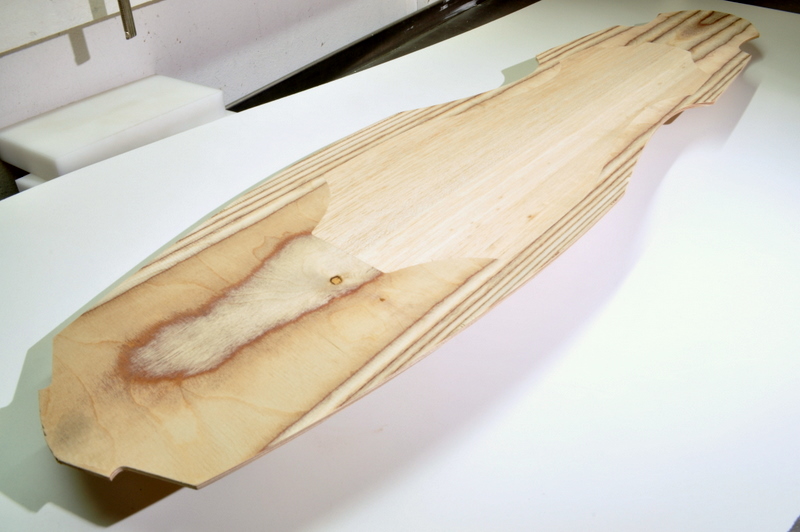

Und, immerhin zum Schluss, der fertige Longboard Kern !

So, des wars erstmal, aber nochn paar vids zum ende !

bei dem video is nochn kleiner outtake am ende wo wir diskutieren ob der fraeser voll durch das teil geheizt is, ja isser

https://www.youtube.com/watch?v=UrOePm2TzM4

SPEEED

https://www.youtube.com/watch?v=mlDWHcs8CPM



[thedetonator]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Krasse Maschine die du da hast!
Davon könnten hier die meisten träumen!



[Leo.]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Sowas hätte ich auch gerne in meinem Keller stehen o.o

Top Arbeit



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Danke war auch ne hammer arbeit die zu bauen...



[h_tobi]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Die sich definitiv gelohnt hat, die Videos sind Hammergeil, ich hoffe, wir bekommen demnächst wieder
ein paar schöne Videos zu sehen.



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Alles klar, jemand meinte ich sollte mal nen timelapse video machen, das kommt als naechstes !

evtl bau ich aber die Antriebe anner langen achse um, bin da noch am ueberlegen, ich will ncihtmehr die spindeln, sondern die muttern drehen, das waer die perfekte Loesung...



[ich656]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Sauber wie das geworden ist.
Viel Spaß beim Kaufen von Wendeschneidplatten Fräser.
Weißt schon, dass die nur dein Holz ausreißen. weil die nicht schneiden. Sondern Drücken.



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Sauber wie das geworden ist.
Viel Spaß beim Kaufen von Wendeschneidplatten Fräser.
Weißt schon, dass die nur dein Holz ausreißen. weil die nicht schneiden. Sondern Drücken.

Ich hab se grad ausprobiert, perfektes schnittbild, minimaler schaerfeverlust.
Ich bin mir nicht ganz sicher wo du dein wissen so hernimmst.



[icecold]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Sehr schön, das es wieder Updates gibt. Ich bin ein großer Fan von deinem Projekt
Ist immer wieder schön vorbei zu schauen

MfG



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Sehr schön, das es wieder Updates gibt. Ich bin ein großer Fan von deinem Projekt
Ist immer wieder schön vorbei zu schauen

MfG

Dankeschoen, gut zu wissen das ihr immernoch dran seid



[icecold]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Bitte.
Ist ja auch immer wieder toll was du baust.

Wie sieht es eigentlich mit dem Projekt Nautilus aus?



[Der Maniac]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Na da haste ja schön was draus gemacht Ich hab hier schon lange nimmer reingeguckt, grade nochmal fast alles durchgelesen! Nicht schlecht was aus deinem anfangs "kleinen" Projekt geworden ist



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Nautilus is immer noch auf eis leider, machen tue ich es trotzdem, nur es wird noch ein bissl dauern...



[h_tobi]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Aufgeschoben ist nicht aufgehoben, prima, das du den Mod noch machen wirst, bis dahin kannst du
uns ja immer wieder mit kleinen Videos bei Laune halten.



[ich656]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Ich hab se grad ausprobiert, perfektes schnittbild, minimaler schaerfeverlust.
Ich bin mir nicht ganz sicher wo du dein wissen so hernimmst.

Die Messerköpfe die wir haben sind für Holz mehr als ungeeignet.
Dünne Materialien kann man damit auch nicht Bearbeiten da sie nicht schneiden sondern Drücken.

Also ich meine solche Messerköpfe.
klick

Andere gibt es auch nicht so weit ich weiß. Außer die Hersteller haben schon wider was neues erfunden aber dann währe so ein Prototyp bei uns in der Firma schon gelaufen.



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Na meine fraeser sehen natuerlich gaenzlich anders aus, haben aber auch wendeplatten drin, die sind speziell fuer holz gemacht, bin grade dabei 4qm 19er mdf zu pulverisieren, klappt perfekt....

http://www.igmtools.com/1_03_de.php



[ich656]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Achso. Das sind Ja spezielle Fräser die extra für Holz ausgelegt sind.
Die die ich meine haben ja keine scharfe kante. Die haben einen Radius an den schneiden. Sprich sie sind nicht mehr scharf und schneiden nicht.



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Fuer metall hab ich sowas auch schon gesehen, z.B. haben alu kreissaegenblaeter ja auch nen negativen spanwinkel und "druecken" sobesehen, im holzbereicht hat aber logischerweise alles nen positiven spanwinkel.

Naja, eins hab ich gelernt, plattenwerkstoffe und HSS geht nicht zusammen, durch die kleber etc heizt sich hss zu sehr auf, fluessig kuehlen kann man nicht, also kommt nurnoch HM auf meine maschiene...
