Tagebuch [Tagebuch] DIY CNC - Status: Das grosse Stepper / Software upgrade.

[ich656]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

ja die Spindel von ihm schafft glaub ich 20.000 U/min

kennst du den Unterschied zwischen CNC und Konventionel?
CNC haben Drehzahlen die sogar in die 50.000 oder sogar höher und Eilgang gehen auch schon zu den 50 meter zu.



[M@rs]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

ja ich weis das cnc viel höhere drezshlen haben, dachte nur das seine spindel nicht so viel schafft, da ich hier auch nichts davon gesehen habe....

wenn eraber mit solchen werten fährt wäre es vllt gut ein verkleidung zu bauen, den sonst fliegen die späne durch den anzen raum...


edit: du hast recht auf eiem Bild derfräse kann mns lesen: 8000-27000U/Min



[ich656]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

er hat ne absaugung, das macht einen schutz unnötig.



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

siehst du,
das ist das Ergebnis falscher Schnittwerte wenn sich Alu an den Fräser schmelzt.

Ich würd vorschlagen VC bei VHM 400 und fz 0,1mm
macht bei nem 8mm Fräser mit 4 Schneiden 16.000 U/min und 6400 mm/min

6400 kann ich leider nicht, immoment is bei 4000 schluss !
das war nen 2,5mm vhm 4 schneider, deswegen konnte ich nur extrem kleine zustellungen fahren da der spanraum so winzig is, inner nut gingen maximal 0,02 mm

ja die Spindel von ihm schafft glaub ich 20.000 U/min

kennst du den Unterschied zwischen CNC und Konventionel?
CNC haben Drehzahlen die sogar in die 50.000 oder sogar höher und Eilgang gehen auch schon zu den 50 meter zu.

50 meter also im leicht zerspanbaren bereich gibts sowas ueberhaupt nich, unsere grosse inenr tischlerei is auch eher in dem bereich bis 5m geblieben, hab die nie schneller fahren sehen, ist auch sonst nicht ueblich, auffer ligna gabs auch nix schnelleres.

wenn ich allein daran denke bei nem 50m vorschub wuerde die ganze cnc durch den raum fliegen beim richtungswechsel



[ich656]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

ja ich rede ja von Eillgang.
Vorschub wird nur bei HSC auf 25m gesetzt oder evtl noch höher.

Ich hab mir mal mit nem 1 mm Fräser nen Schlüsselanhänger gemacht.
Um sicher zu gehen, dass er nicht bricht, bin ich auf 10000 U/min, 200mm Vorschub und 0,5mm Zustellung gegangen und volle pulle gekühlt.
Da hast den Fräser gar nimma gesehen so hats da das Wasser hingespritzt.

Das ist HSC klick



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

ja ich rede ja von Eillgang.
Vorschub wird nur bei HSC auf 25m gesetzt oder evtl noch höher.

Ich hab mir mal mit nem 1 mm Fräser nen Schlüsselanhänger gemacht.
Um sicher zu gehen, dass er nicht bricht, bin ich auf 10000 U/min, 200mm Vorschub und 0,5mm Zustellung gegangen und volle pulle gekühlt.
Da hast den Fräser gar nimma gesehen so hats da das Wasser hingespritzt.

Das ist HSC klick

200 mm vorschub nur ? schneidet der dann ueberhaupt ? ich hab jetzt beim alu halt einfach zustellung reduziert und vorschub und drehzahl auf vollgas gelassen, das hat sehr gut funktioneirt ( luftgekuehlt )



[ich656]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

ja klar schneidet der dann.
probier es einfach mal mit 6000 - 8000 U/min, 0,5mm Zustellung und 200 - 400 mm/min.

Dann werden deine Motoren auch mal geschohnt.
Wie siehts denn mit Wasserkühlung aus?
Ist da was in Planung?



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

ja klar schneidet der dann.
probier es einfach mal mit 6000 - 8000 U/min, 0,5mm Zustellung und 200 - 400 mm/min.

Dann werden deine Motoren auch mal geschohnt.
Wie siehts denn mit Wasserkühlung aus?
Ist da was in Planung?

das probier ich auf jeden Fall mal !

Jep was ich immoment im kopf habe is nen "praezisions" aufsatz fuer die cnc fuer kleine alu / kupfer etc teile, da werde ich wohl gleich ne wanne mit integrieren, ansonsten is nich viel zu tun fuer die kuehlung, ich muss nunoch hinten an die z achse nen reservoir machen wo sich die noga was ziehen kann.



[ich656]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Jetz brauchst dann nur noch ne Spindel mit Werkzeug Aufnahme und ein Werkzeugmagazin von dem er sich dir Werkzeuge hohlt.
Dann hast ne CNC



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Jetz brauchst dann nur noch ne Spindel mit Werkzeug Aufnahme und ein Werkzeugmagazin von dem er sich dir Werkzeuge hohlt.
Dann hast ne CNC

Sponserst du die 3000 ?



[ich656]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

hast schon geschaut was des kostet?
Ich hab kein Geld^^



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

ja so ca man brauch son aufsatz dingens fuer die spindel und nochn halter, des war glaub ich so ca 3000...



[ich656]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Also das heißt einfach nur Spindel.
Und du brauchst Fräseraufnahmen.
Schick mal den link.
Mal schaun, ob das das richtige ist.



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Also das heißt einfach nur Spindel.
Und du brauchst Fräseraufnahmen.
Schick mal den link.
Mal schaun, ob das das richtige ist.

Ich kaufs mir eh nicht, das is das richtige, is ne aufnahme fuer die kress mit der sie sich dann werkzeuge holen kann ( ich glaub mit druckluft oder wie auch immer )



[ich656]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

da ist hinten ein Spannzapfen drinnen, der das Werkzeug samt aufnahme in die Spindel zieht.



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

da ist hinten ein Spannzapfen drinnen, der das Werkzeug samt aufnahme in die Spindel zieht.

Hab nochmal nachgegeuckt kostet nur 500, wird also angeschafft ( aber nicht sofort) und braucht druckluft.

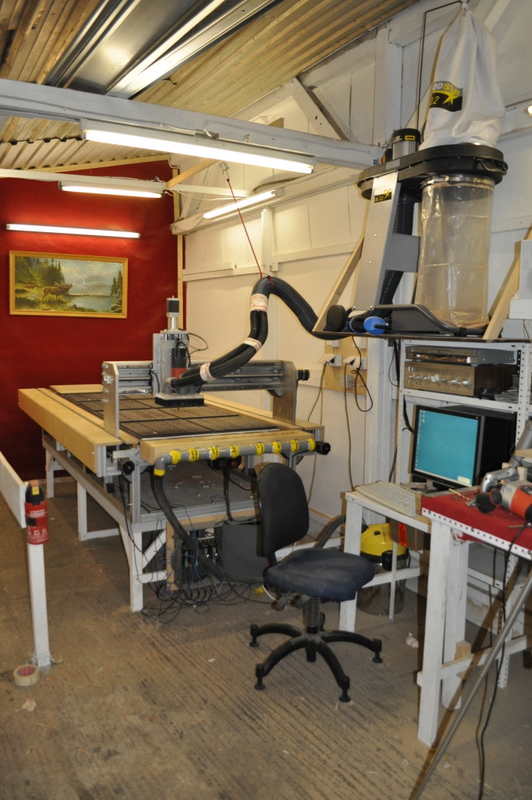

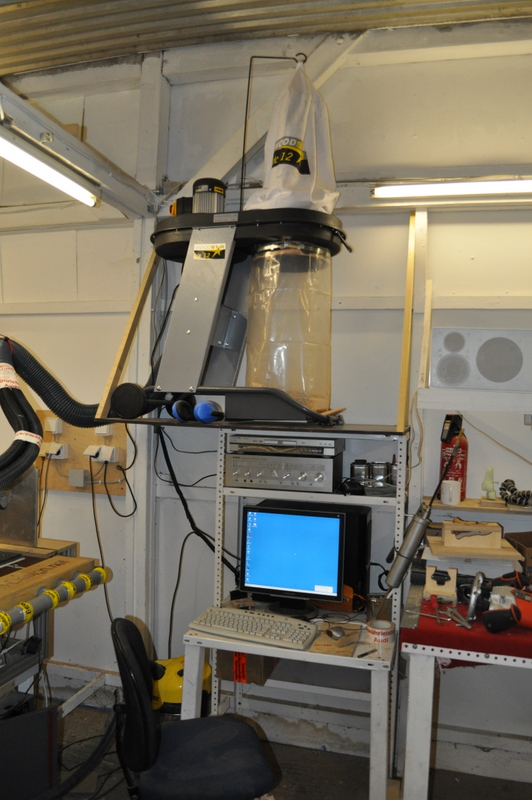

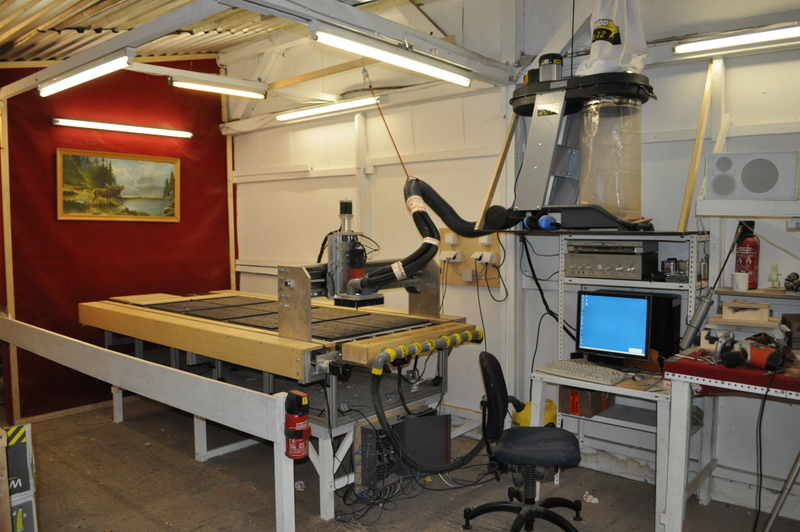

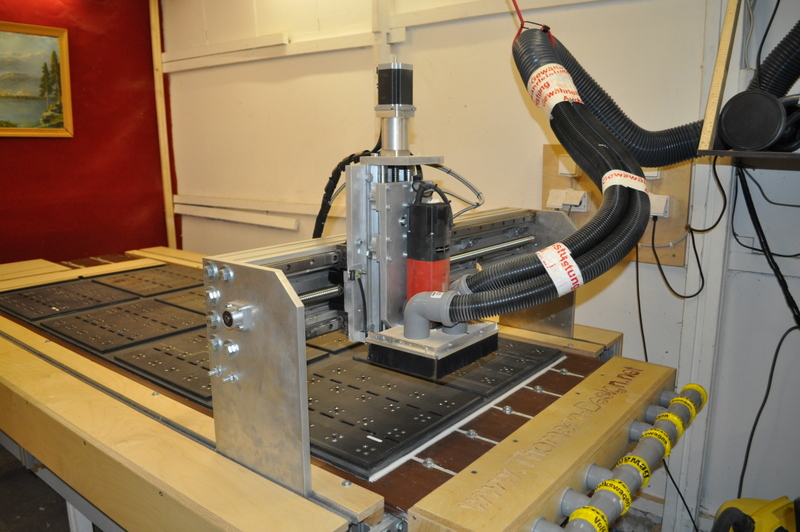

Was aber neu ist ist meine sauge, hoechst professionell das ganze saugt aber wie hulle...

HIRSCH !

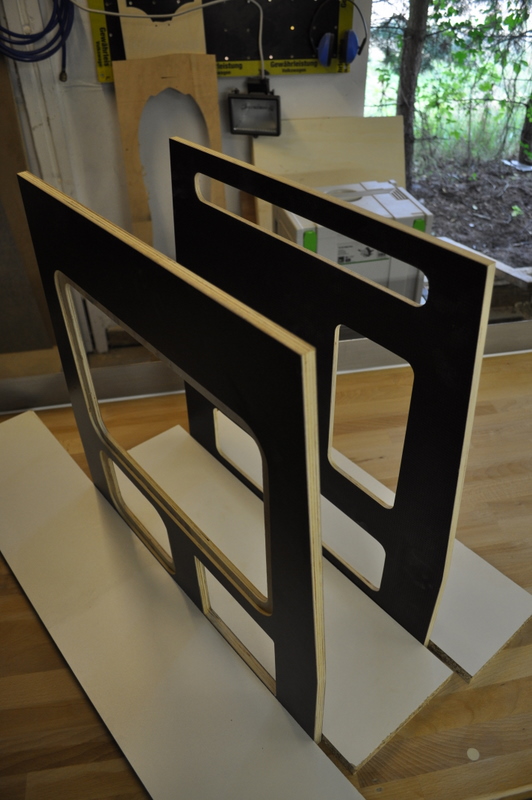

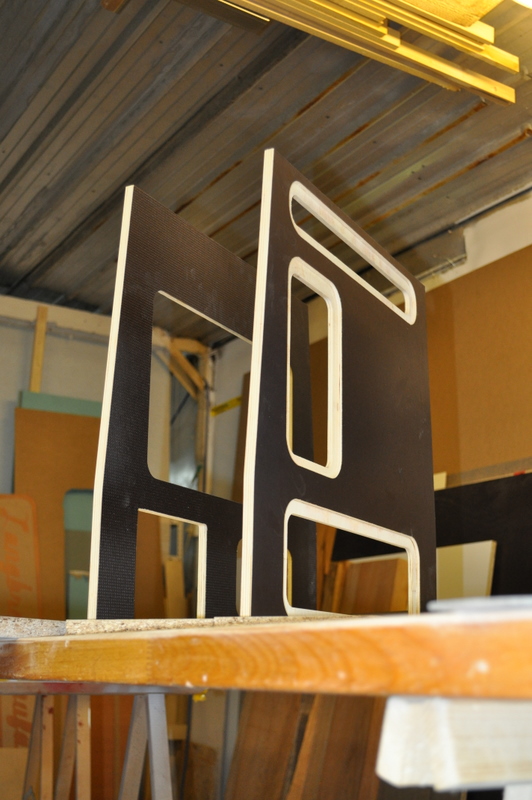

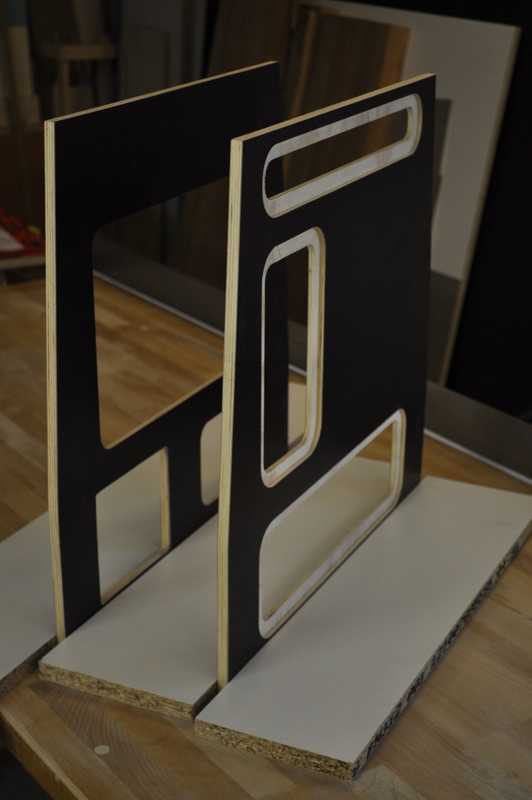

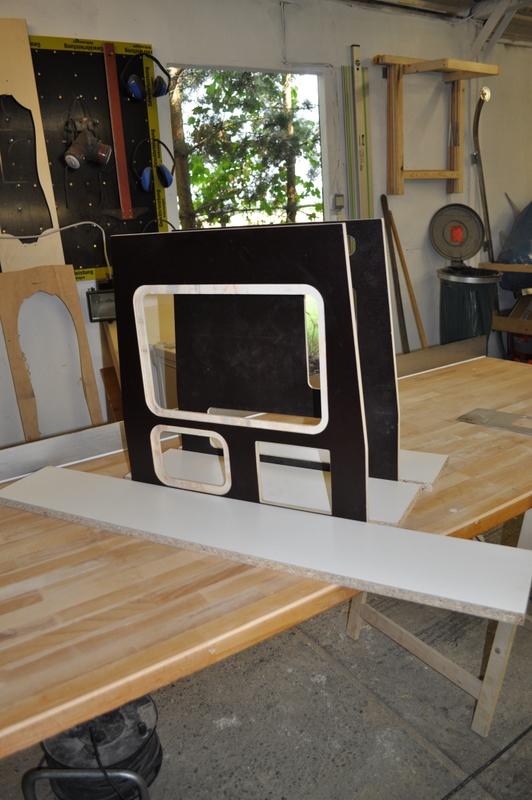

Seitenteile die ich fuer nen bit tech member gefraest habe fuer sein gt-r Projekt



[icecold]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Ich kann mir vorstellen wie stark das ding saugt.

Wann geht es eigentlich weiter mit deinem Projekt Nautilus?
Nach dem ausfräsen der Form ist es bis jetzt ja noch nicht weiter gegangen.



[lenne0815]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Ich kann mir vorstellen wie stark das ding saugt.

Wann geht es eigentlich weiter mit deinem Projekt Nautilus?
Nach dem ausfräsen der Form ist es bis jetzt ja noch nicht weiter gegangen.

Wird auch leider in absehbarer Zeit nichts, hab so dermassen viel zu tun...



[icecold]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Schade.

Egal dafür geht es dann länger und wir haben länger etwas davon.



[h_tobi]

AW: [Tagebuch]DIY CNC - Status: V2 - Videobeweis !

Dann will ich mal hoffen, das du in nächster Zeit noch viele Aufträge bekommst. Der ganze Spaß
muss ja auch irgendwie finanziert werden.
Der neue Sauger sieht sehr gut aus, mit dem solltest du wohl alles weg bekommen.
