Edle Wasserkühlungskomponenten

[SilverTobias90]

AW: Edle Wasserkühlungskomponenten

Ja Lecks mich am arsch
2,2kg ohne Wasser, da merkt man Qualität
Sieht aber richtig top aus. Kannst ja mal temps zeigen bei gaming last

MfG
Tobi



[Nenharma]

AW: Edle Wasserkühlungskomponenten

Moin, Moin,

endlich mal wieder ein kleines Update!

Ich habe allen meinen Mut zusammen genommen und doch einen China-CPU-Block
von BYKSKI bestellt. War etwas kompliziert über taobao, mit Versand hat der Block
ca. 65 €uronen gekostet und war nach zwei Wochen bei mir.
Ich bin vom Block begeistert und die Qualität ist auch verdammt gut.

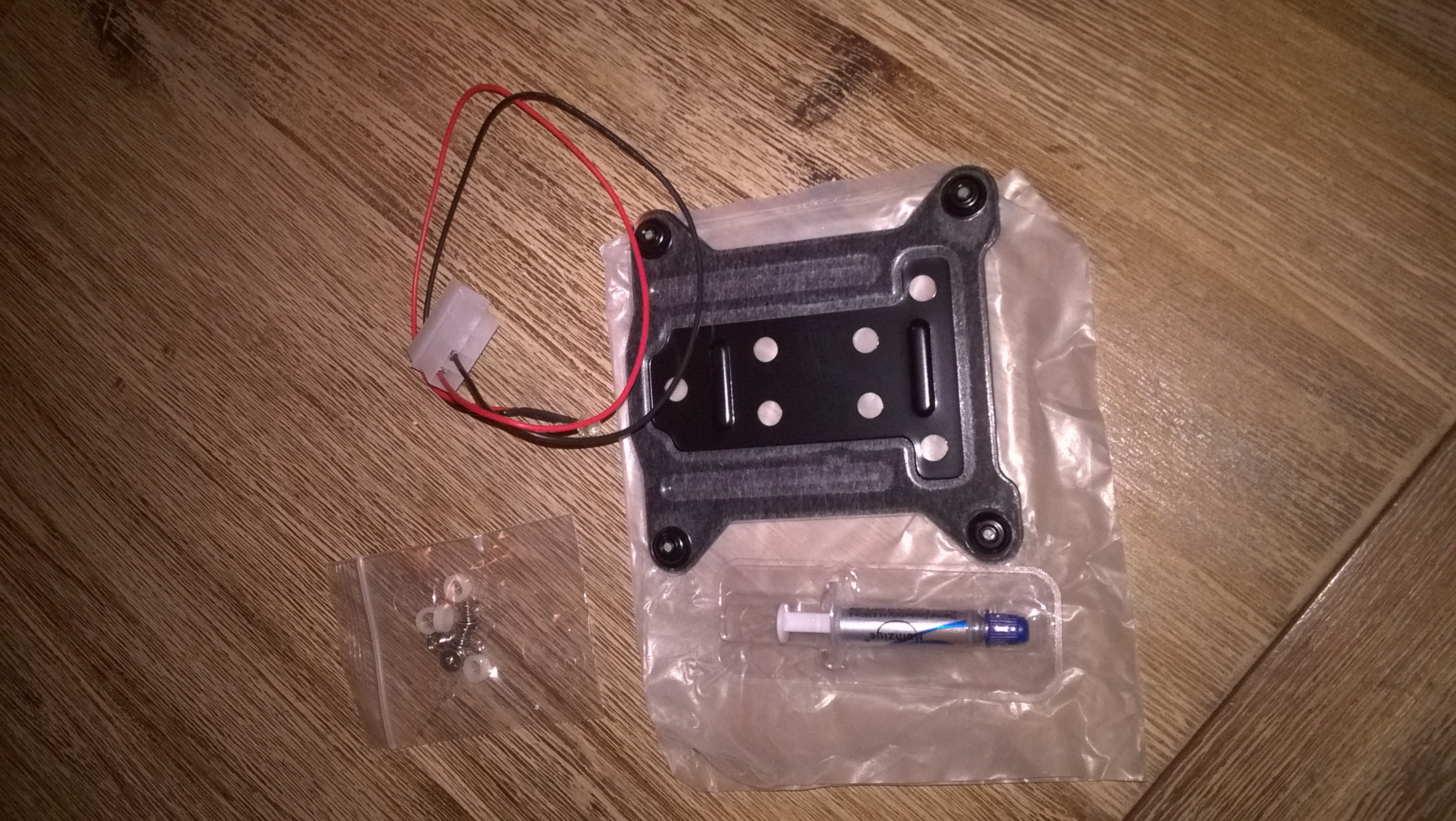

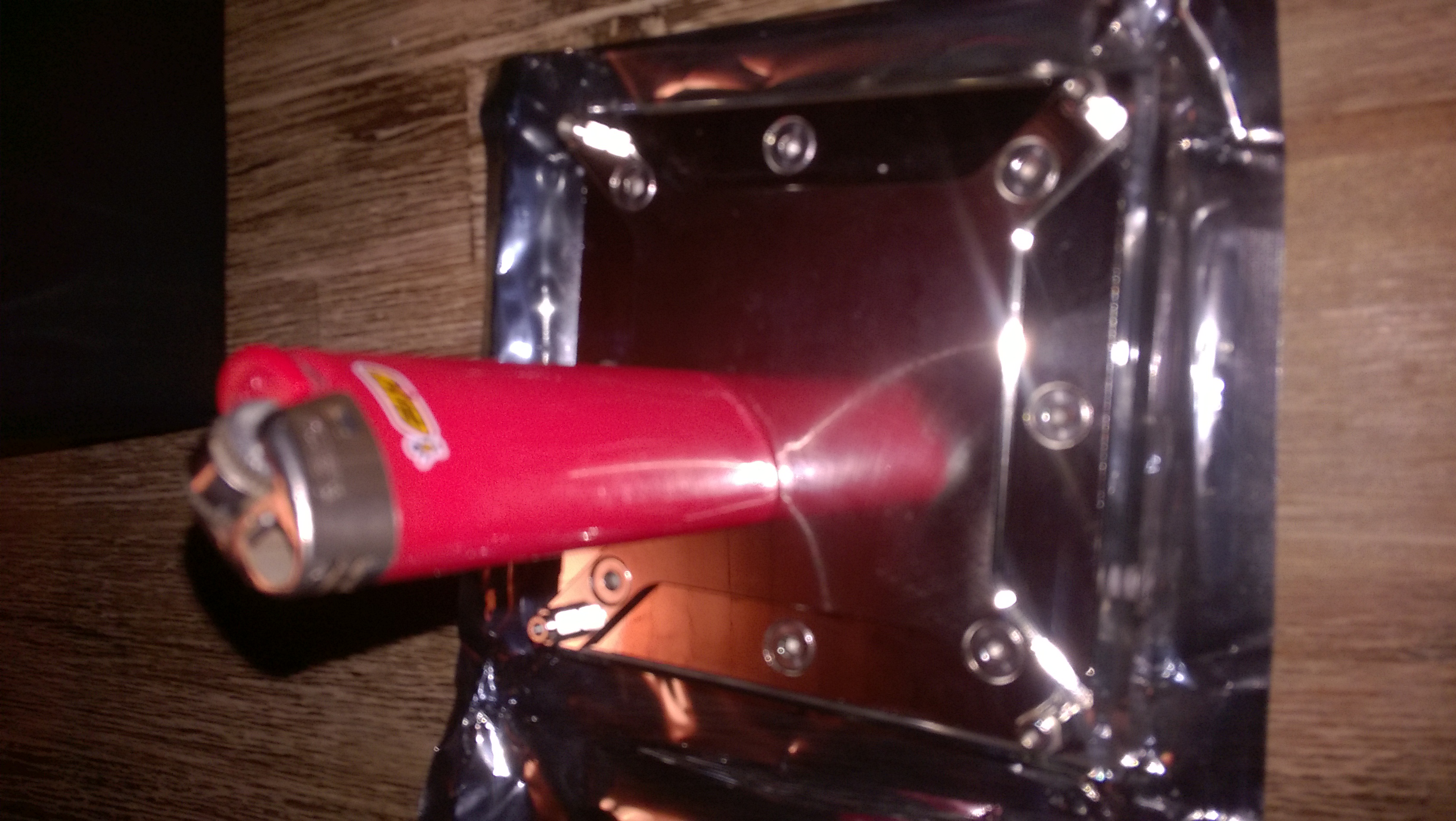

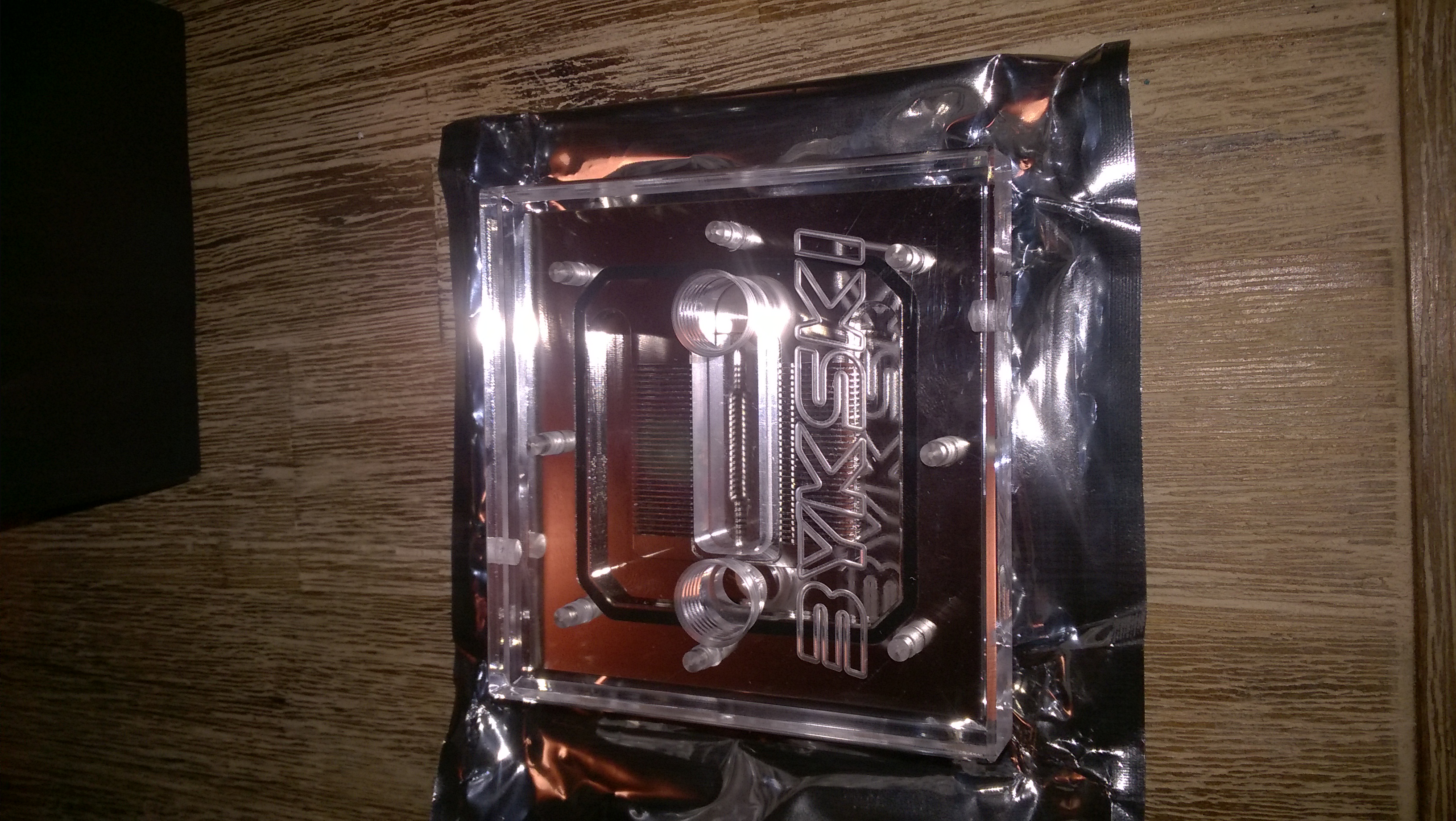

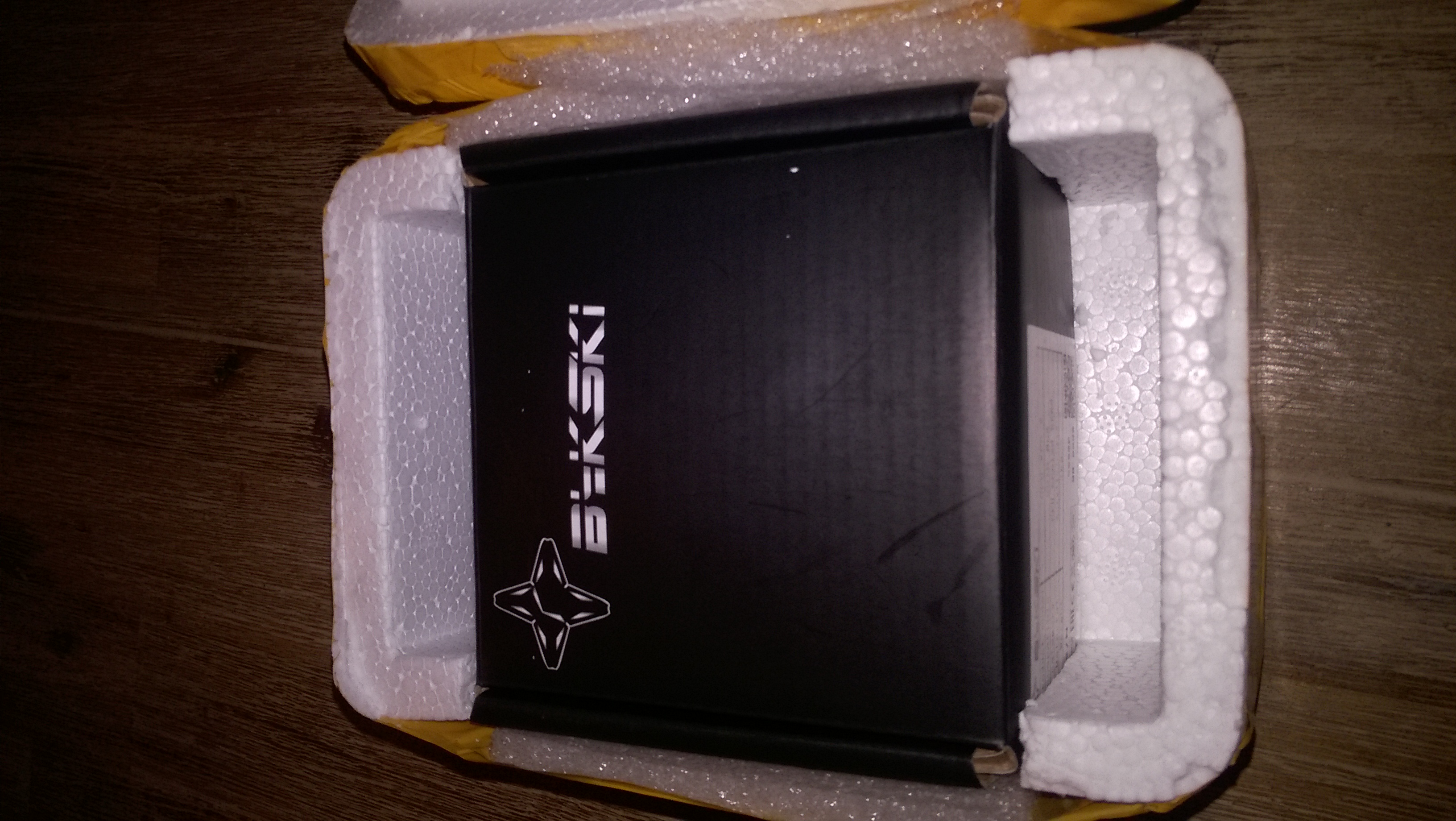

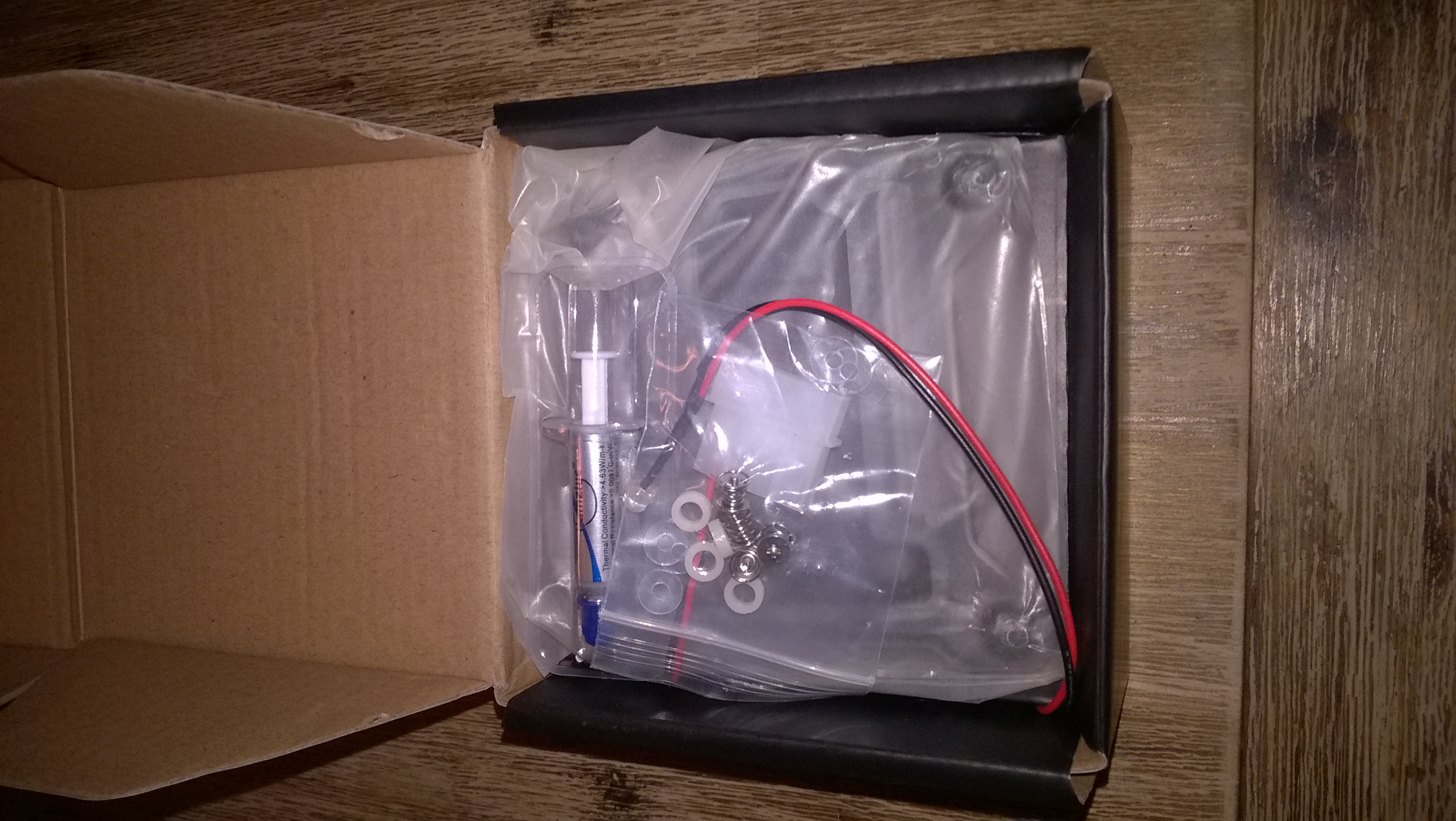

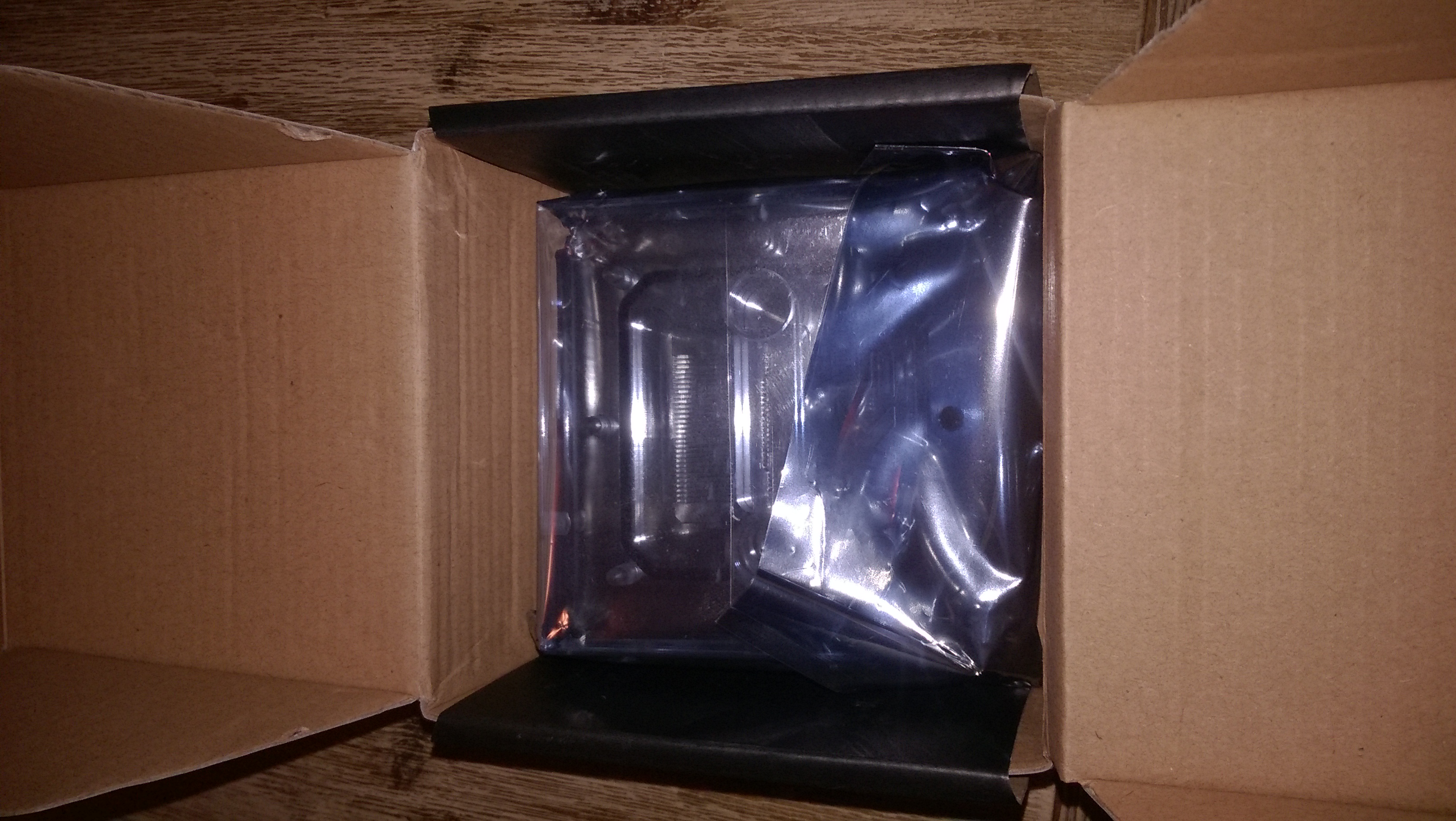

Aber hier jetzt ein kleines Unboxing:

Ich habe immer noch die kleine Befürchtung das er evtl. nicht auf mein Board passt, da er etwas zu groß
sein könnte, werde das aber die Tage mal testen. Ich habe mir neuen Wärmeleitpaste bestellt und wenn
ich die von meinem Kühler tausche mache ich gleich mal ne Passprobe!

Beste Grüße,
Nenharma



[Nenharma]

AW: Edle Wasserkühlungskomponenten

Moin, Moin,

endlich habe ich wieder etwas Zeit gefunden und mal meine Zusammenstellung der ganzen Teile in einem neuen
Warenkorb zusammengefasst.

Warenkorb | Aquatuning Germany

Ich bitte um eure Meinungen zu den teilen die ich gern verbauen würde.
Und wichtiger, habe ich etwas vergessen?

Vielen Dank,

beste Grüße,
Nenharma

Edit: sollte jetzt der richtige Link zum Warenkorb sein, THX SpatteL!

Edit2: Warenkorb mit kleiner Lüftersteuerung
Warenkorb | Aquatuning Germany



[SpatteL]

AW: Edle Wasserkühlungskomponenten

1. "Sie haben keine Artikel im Warenkorb" wahrscheinlich den falschen Link kopiert.
2. Nach so langer Zeit und bei diesem, doch schon recht umfangreichen Thread, bitte noch mal eine Zusammenfassung, wie der aktuelle Stand genau ist.



[Nenharma]

AW: Edle Wasserkühlungskomponenten

So,

nun zum aktuellen Stand:

hier bei mir habe ich jetzt das Case, an dem arbeite ich leider immer noch, hoffe aber über Weihnachten und
einen langen (verdienten) Urlaub im Januar fertig zu werden. Dazu werde ich demächst auch mal mein
Bastelfred zum Case aktualisieren.

Einen AGB habe ich ebenfalls schon, kam aus Polen,
der GPU-Block ist ebenfalls schon bei mir, Einzelanfertigung von LiquidExtasy
und seit drei Wochen der CPU-Block von Bykski aus China als Versuch.

Dazu habe ich Radiatorhalterrungen von XSPC, die hatte ich schon bestellt
um mal zu sehen wie das alles passt, was ich mir so vorstelle.
Weiterhin fliegt hier schon jede Menge GC-Extreme rum.

Die Pumpe wollte ich über einen freien USB-Anschluss direkt auf das MoBo
klemmen, ebenso geht über den CPU-FAN1 die Steuerung der Lüfter an den Splitter.
Den Temp-Sensor platziere ich am CPU-Ausgang.

Der Kreislauf starten an der Pumpe, weiter zur GPU und dann zur CPU, danach
durch zwei 480 Radi´s und in den AGB.

Sollten noch Fragen sein oder es bei mir Denkfehler geben,
immer her mit euren Meinungen und Ratschlägen.

Was für ein Schlauch ist den empfehlenswert?

Beste Grüße,
Nenharma



[SpatteL]

AW: Edle Wasserkühlungskomponenten

Ach, du warst das mit dem Skeeper AGB.

Vielleicht ein poweradjust oder aquaero zum steuern der Lüfter über die Wassertemperatur?



[Nenharma]

AW: Edle Wasserkühlungskomponenten

Jop, genau der!

Skeeper ist einfach ein Künster, ich verfolge seine Arbeiten weiterhin und bin
echt beeindruckt, gerade was die Entwicklung/Anpassung der Tools angeht die er benutzt.

Zur Steuerung:
Ich bin echt kein Freund davon noch mehr geräte einzubinden und vor allem
fehlt mir der Platz dazu. ich dacht über die Auquasuite ließe sich die Pumpe
gut steuern und für die Lüfter baue ich mir nen eigene Kurve die Software vom MoBo.

Kann man eigentlich die Schläuche von Alphacool verwenden oder gehen da die
Weichmacher auch so schnell in die Kühlflüssigkeit?

Beste Grüße,
Nenharma



[SpatteL]

AW: Edle Wasserkühlungskomponenten

Die Pumpe braucht man nicht groß regeln, da der Durchfluss ab etwa 30l/h keinen großen Einfluss mehr auf die Kühlleistung hat.
Über das MB kannst du aber nur mit der CPU-Temperatur arbeiten, die schwankt aber je nach Last recht stark, die Wassertemperatur ist da träger.
Oder kannst du den Temperatursensor am MB anschließen?



[Nenharma]

AW: Edle Wasserkühlungskomponenten

Ich habe zur Zeit das MSI H97 Guard-Pro und leider hat es keinen Temp-Sensor-Eingang.
Aber deine Anmerkung mit der Trägheit der Wassertemperatur gibt mir schon zu denken.
Ich habe mal schnell etwas weiter in dem Bereich gelesen und denken mit einem
poweradjust und einem splitty könnte ich ganz gut fahren. Dazu muss ich mir
nur noch Gedanken machen wo ich das ganze den verbaue.

Hat hier jemand schon Erfahrung mit dem splitty?
Der hat ja leider keine externe Stromquelle sondern würde in meinem Fall ja über den
poweradjust seinen Saft ziehen, der poweradjust würde max. 36 Watt berreitstellen (mit Kühler)
können. Jeder der NB würde 0,95 bis 1 Watt ziehen, ich bin mir da aber nicht sicher wie das
ganze dann zu berechnen ist.

Beste Grüße,
Nenharma



[SpatteL]

AW: Edle Wasserkühlungskomponenten

Erstmal müsstest du die 3pin-Variante der Lüfter nehmen, da das poweradjust kein PWM kann.
Also die B12-2 oder B12-3.
Wegen der Leistung einfach: "Anzahl der Lüfter" x "Leistung pro Lüfter"
Für die B12-2 wären das 8 x 0,85W = 6,8W
Für die B12-3 wären das 8 x 2,05W = 16,4W

Und statt dem splitty kannst du auch einfach ein Y-Kabel nehmen.



[Nenharma]

AW: Edle Wasserkühlungskomponenten

Ok, das mit den 3-Pin würde für mich ja noch etwas günstiger werden .

Jetzt habe ich aber leider mal eine Grundsätzlich Frage:
Wie werden den die Lüfter gesteuert?
Über die Spannung?

Ich habe da echt keinen blassen wie das umgesetzt werden soll.

Beste Grüße,
Nenharma



[SpatteL]

AW: Edle Wasserkühlungskomponenten

3pin-Lüfter werden über die Höhe der Spannung geregelt.
Weniger Spannung -> geringere Drehzahl.

PWM Lüfter haben dauerhaft 12V anliegen und bekommen zudem über den 4. Pin ein Steuersignal(PWM = Pulsweitenmodulation).
Im Grunde wird da ein Signal ein- und ausgeschaltet und je nach Länge der Ein- bzw. Ausphasen wird der Motor entsprechend angesteuert.
Genauer kann ich es leider gerade auch nicht erklären, da ich mich damit noch nie intensiver befasst habe.



[leon676]

AW: Edle Wasserkühlungskomponenten

Hey,
Du hast ja immer sehr edle und besondere Parts gesucht. Hast du als Radiatoren schonmal die von Watercool in betracht gezogen, da ich die alles in allem vlt nicht so besonders finde wie z.b. deinen AGB, aber sich doch deutlich von den Einheitsteilen von Alphacool und EK abheben.
Wollte das nur mal so in den Raum werfen, da sie ja auch nicht jedermanns Geschmack treffen und ich auch nicht weiß wie sie in dein farbliches Konzept passen würden.



[Nenharma]

AW: Edle Wasserkühlungskomponenten

Moin SpatteL,

ich habe mich noch weiter eingelesen und werde heute Nachmittag mal eine Mail
oder in Forum von Aquacomputer schreiben.

Mir ist noch nicht so ganz klar ob der poweradjust ausreichen würde.
Wenn ich alles richtig verstanden habe, kann ich die Pumpe über die
Aquabus-Schnitstelle anbinden und die Lüfter dann per Spannung (3-Pin)
in Verbindung mit dem splitty9 steuern.

Ich hoffe das ist jetzt alles so richtig ???

Beste Grüße,
Nenharma



[Nenharma]

AW: Edle Wasserkühlungskomponenten

Moin leon,

tja, die Watercool-Radiatoren habe ich immer noch im Hinterkopf.
Gerade die sehr gute Verarbeigung gefällt mir hier sehr und das in
Verbindung mit der geilen Leistung als low-RPM Radiator würde genau
für mich passen. Farblich würden die auch passen und durch die gute
Zerlegbarkeit könnte man das ja auch gut selbst anpassen.

Problem ist aber hier die krasse unflexibilität bei den Anschlüssen des
Radiators. Und die Messing-Anschlüssen sehen dazu noch verdammt shice aus.
Da müsste ich dann auch nochmal bei, oder diese sogar direkt umlöten!

Beste Grüße,
Nenharma



[chaotium]

AW: Edle Wasserkühlungskomponenten

Moin SpatteL,

ich habe mich noch weiter eingelesen und werde heute Nachmittag mal eine Mail
oder in Forum von Aquacomputer schreiben.

Mir ist noch nicht so ganz klar ob der poweradjust ausreichen würde.
Wenn ich alles richtig verstanden habe, kann ich die Pumpe über die
Aquabus-Schnitstelle anbinden und die Lüfter dann per Spannung (3-Pin)
in Verbindung mit dem splitty9 steuern.

Ich hoffe das ist jetzt alles so richtig ???

Beste Grüße,
Nenharma

Für die Aquabus schnittstelle brauchst du ein Aquaero 5/6. Dieser dient als Master. Sonst geht das nicht. Außer über USB dann natürlich



[razrone12]

AW: Edle Wasserkühlungskomponenten

Ich kann dir auch nur den aquaero wärmstens empfehlen! Im idle sind bei mir 3/4 der Lüfter aus und bei wassertemp ab 33-35 oderso gehen alle auf 6V ca. Lässt sich einfach einrichten und man regelt alles über eine Software. Cool ist außerdem das sich diese um weitere temp Sensoren durchflusssensoren oder von mir aus füllstandssensoren erweitern lässt.

Weiß nicht wieviel Platz du auf der Rückwand des Core P5 hast aber ca 5cm sollten reichen für den aquaero 5lt (habe ich bei mir im phanteks evolv atx auch auf der Rückseite montiert)



[Nenharma]

AW: Edle Wasserkühlungskomponenten

Moin @ all,

ich nun gerade nochmal ne ganze Menge mehr gelesen und mein Kopf qualmt immer mehr,
so eine Steuerung dirket auf meine Bedürfnisse und dann auch Wünschen anzupassen ist
gar keine so leichte Aufgabe.

Folgende Ideen/Pläne sind in der letzten Auswahl:

Plan A (natürlich mein Favorite):

Per internem USB geht es an ein aquaero 6 LT, hier wird dann alles über die aquasuite gesteuert.
Die Pumpe wird natürlich direkt an den aquaero "high" angeschlossen.
Weil es jetzt egal ist, habe ich die Idee gleich noch einen Durchflusssensor einzubauen, der
auch auf seinen Anschluss verbunden wird.
Die Lüfter werden als 4-Pin PWM jeweils mit einen Y-Kabel zu zweit an einen Ausgang angebunden.
Dazu noch zwei Temp-Sensoren, 1x nach allen "Heizern" und einmal nach der "Kühleinheit".

Hierbei zu bedenken:
1. der aquaero 6 LT ist zur Zeit weltweit nicht zu liefern ( aaaahhhhhhhh).
2. Vorteil bei PWM-Lüfter, weniger Belastung auf den Ausgängen durch gleichmäßige 12V. PWM aber nicht so genau wie Spannungssteuerung.
3. Ausgänge im WorstCase kurzschlussfest.
4. Noch Platz für weitere Spielereien wie LED, weitere Sensoren usw.
5. Zukunftssicher mit der auqasuite 2017 und dem neuen Lizenzverfahren.

Plan B ( eher die Notlösung)

Auch hier, per internem USB geht es an ein aquaero 5 LT, hier wird dann alles über die aquasuite gesteuert.
Die Pumpe wird natürlich direkt an den aquaero "high" angeschlossen.
Ebenfalls soll hier noch ein Durchflusssensor eingebaut wird, der auch auf seinen Anschluss verbunden wird.
Die Lüfter werden als 3-Pin jeweils mit einen 3 Pin auf 4x 3 Pol Y-Kabel, zu viert an einen Ausgang angebunden.
Dazu wieder zwei Temp-Sensoren, 1x nach allen "Heizern" und einmal nach der "Kühleinheit".

Hierbei zu bedenken:

1. der auquaero 5 LT ist lieferbar und kostet nur die Hälfte.
2. Mehr Belastung auf den Ausgängen durch die Wiederstände der Spannungsregelung der Lüfter.
3. Ausgänge im WorstCase nicht Kurzschlussfest!
4. Wasserkühler neben dem Passivkühler verfügbar.
5. Platz für kleinere Spielereien ist ebenfalls genung.
6. Leichte Bedenken wegen der Unterstützung neuerer Softwareversionen.

Puh, was soll ich machen?
Mail an Aquacomputer ist raus, bin gespannt wann der aquaero 6 LT wieder verfügbar ist!

Beste Grüße,
Nenharma


Edit: jetzt wo ich das ganze sehe, ordentlich zusammengeschrieben und meine Gedanken und Ideen
habe ordnen können sieht der Plan B gar nicht mehr so schlecht aus und ist fast an Plan A dran,
dazu wären sogar alle Komponenten bei einem Shop verfügbar!
Warenkorb | Aquatuning Germany



[chaotium]

AW: Edle Wasserkühlungskomponenten

Der 5erlt reicht auch.

Der Ausgang High ist der Aquabus Daran kannst die ganzen Geräte per Bus verbinden. Ich hab dazu den Aqualis, den Durchflusssensor und die Pumpe dran



[razrone12]

AW: Edle Wasserkühlungskomponenten

Hab auch den 5LT und bin wie gesagt sehr zufrieden. Weiß jetzt nicht wie es bei deinem Board mit Einstellungen aussieht aber bei meinem Gigabyte Z97 UD5 kann ich keine Lüfterkurve einstellen. Selbst auf der niedrigsten Einstellung war das System deutlich lauter. Abgesehen von der Grafikkarte ist das Netzteil nur noch leicht wahrnehmbar. Daher hab ich mir diesen angeschafft.

Wasserkühler für den aquaero soll eher was fürs Auge oder extrem settings sein. Daher habe ich auch nur den passiven Kühler genommen. Auf den sollte man auch nicht verzichten. Bei mir sind 2x 3 Lüfter bei 4V pro Anschluss und ein einzelner Lüfter separat für den airflow. Der aquaero wird so auf den Anschlüssen ca 40-45grad warm. Also alles im grünen Bereich
