CmdCobras Ausblick in die Zukunft

Vorwort
Hallo liebe PCGH-Community,

ich will euch mit diesem Thread an meiner modding technischen Zukunft teilhaben lassen. Da ich an den meisten
Abenden keine Lust hab das LEGO auszupacken und an meinem Steinchen weiter zu arbeiten habe ich mir etwas
anderes überlegt. Nächstes Jahr so Gott bzw. Chris Roberts es wahr machen wird, wird Ende nächsten Jahres
Star Citizen herauskommen. Aber wie man weiß, wird Star Citizen ein richtiges Hardware fressendes Monster
werden und so brauche ich Ende nächsten Jahres einen neuen Rechner. Ich habe mich dazu entschieden in
den nächsten Monaten ein Casecon von Papier bzw. Bildschirm per CAD bis zu Herstellung zu realisieren. Es
ist eine ruhige nicht dreck machende Lösung, die ich mal eben Abends am Rechner machen kann. Großteil der
Teile sollen am Laserschneider geschnitten werden. Schauen wir mal wie teuer das dann wird. Kleinigkeiten kann
ich auf der Arbeit oder zu Hause machen.

Das ganze soll eigentlich nur eine Feuertaufe werden. Eine Feuertaufe für eine Idee, die ich schon Ewigkeiten
mit mir rumschleppe. Ich würde gern ein PC-Baukasten entwickel. Ein Baukasten in dem jeder Nutzer/in das Case
zusammenbauen kann, was ihm/ihr vorschwebt. Da ich mir bewusst bin, welche Anforderungen da auf mich
zukommen werden, werde ich das vorher an einem Unikat testen. Ich würde mich freuen, wenn ich rege Kommentare
und Anmerkungen zu diesem Projekt erhalten werde.

Leider habe ich noch keine Skizzen oder Zeichnungen fertig. Das werde ich aber nachholen. Ich werde hier immer
wieder meine Fortschritte posten und habe zwei offene Augen für Verbesserungen bzw. Kritik.

Spezifikationen

• Mini ITX Board
• zwei SSD Slots
• zwei HDD Slots
• ein Grafikarten Slot
• Wasserkühlung / CPU only
• gesleevetes Netzteil
• 120er Frontlüfter / 120er Hecklüfter

Es spucken schon so einige Ideen in meinem Kopf herum. Ich versuche erst einmal ein Papierskizze
zu machen um dann mit dem CAD Modellen zu beginnen. Ich habe glaube ein relativ "komischen"
Geschmack, ich steh auf den PT Cruiser von Chrysler und fande mein Palm Pre richtig schick. Case
wie das PC 888 von LIAN LI oder das D-Frame von InWin finde ich richtig stylisch, aber viel zu teuer.

Na mal sehen, wo der Weg hingeht.

Wir lesen uns.

der Commander

P.S. Ja ja .. ich arbeite ja am LEGO Case, wird sicher auf bald Updates geben



[cabtronic]

AW: CmdCobras Ausblick in die Zukunft

Interessant wie alles von dir, da les ich mal weiter mit! [X] Abo



[CmdCobra]

AW: CmdCobras Ausblick in die Zukunft

Danke Cabtronic

äußerst nett von dir.

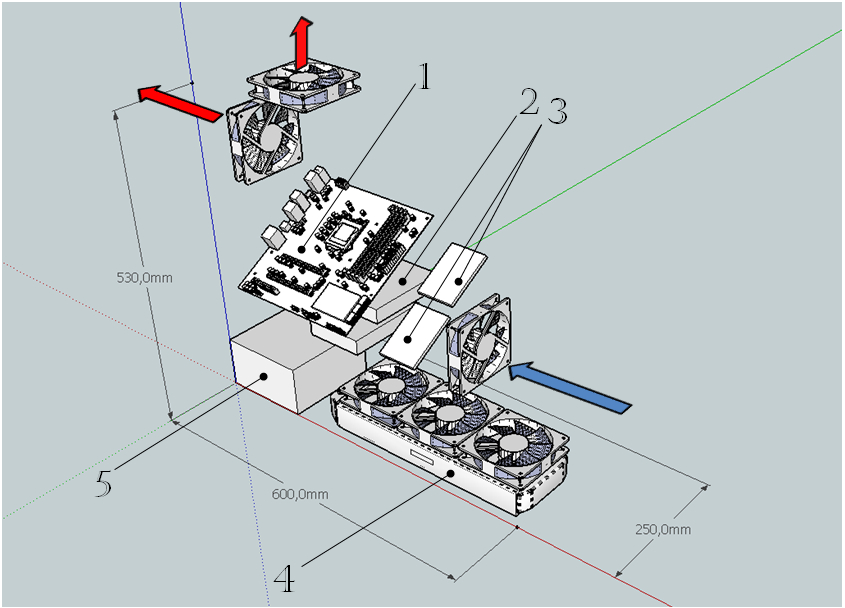

Hab mich grad mal an einen ersten Rohentwurf Mittels Sketchup gewagt. Ist alles noch
nicht zu 100% aber das ist der erste Schritt.

1.) µATX Mainboard
2.) zwei Slots für HDDs, wobei einer frei bleiben wird
3.) zwei beleuchtet SSD Slots, wobei einer frei bleibt
4.) 360er Radi
5.) Netzteil

Irgendwie macht mir die Größe etwas Angst. So wäre es größer als
ein Midi-Tower. Da muss definitiv noch was gehen, denn das soll auf
meinem Schreibtisch stehen. Schauen wir mal wo das Design hingehen
wird.

Euch eine geruhsame Nacht.



[der pc-nutzer]

AW: CmdCobras Ausblick in die Zukunft

[X] ABO

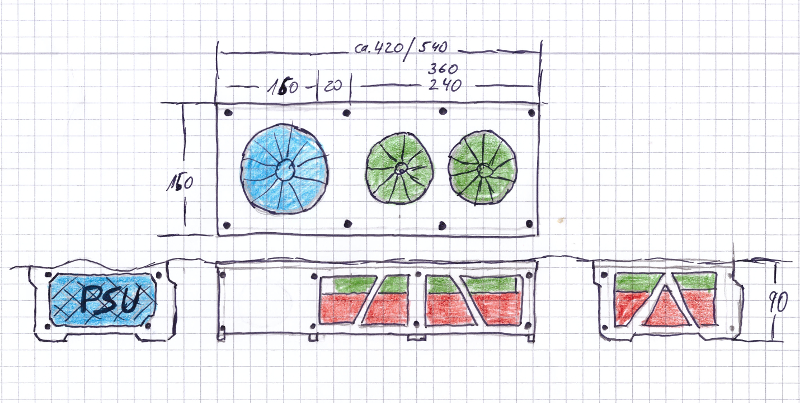

eine möglichkeit, das case kleiner zu bekommen, wäre, das netzteil hochkant zu positionieren, sodass der netzteillüfter auf der rechten seite des case luft ansaugen kann. so kann der radi hochkant positioniert werden, sodass dessen lüfter von links luft ansaugen. somit wird die tiefe um etwa 18cm verringert. die hdd´s und ssd´s könnten dann hinter dem radiator platziert werden, dort profitieren sie sehr von dessen airflow. das µatx mainboard würde dann direrkt über dem netzteil platz finden, was die höhe um gut 10cm verringert. vorne würde ich 2 140mm lüfter (einblasend) und hinten sowie oben einen bzw zwei 140mm lüfter ausblasend verwenden

durch die maßnahmen wäre das case nur noch etwa 420x420x250mm (BxHxT) groß und somit nur unwesentlich größer als das bitfenix prodigy



[CmdCobra]

AW: CmdCobras Ausblick in die Zukunft

Guten Morgen PC-Nutzer,

danke für deine Anregungen, danke für das ABO.
Das mit dem Netzteil werde ich in die Planungen übernehmen. Die 120er gegen 140er tauschen.

Jetzt kommen wir zu dem schwierigen Teil Vorstellungen, die sich im Kopf befinden in Worte
zu fassen. Das Design der Case wird mit Sicherheit nicht an ein Standart ATX Tower angelehnt
sein, ich liebe eher die nicht alltäglichen Designformen. Ich finde z.B den PT Cruiser von Chryler
super schön oder mein Palm Pre habe ich geliebt. Bei PC Gehäusen finde ich das Antec Skeleton,
das PC 888 von LianLi und sogar das D-Frame von InWin sehr ausgefallen nur schweine teuer.

Ich glaub es wir eine Mischung aus Workbench(Laufwerke, Radi, Netzteil werden sich "Außen"
befinden und einem Gehäuseteil in dem sich Mainboard und SSD befinden wird. *Mist ich muss
davon ein Bild machen, da es echt schwer ist so etwas zu beschreiben*

Mal sehen was die Mittagsstunde der Kleinen bringt

der Commander



[inzpekta]

AW: CmdCobras Ausblick in die Zukunft

Der Commander baut sich wieder was...
Da darf ich doch nicht fehlen...

Wenn du professionelle CAD-Zeichnungen für den Laser brauchst, sag Bescheid...



[coroc]

AW: CmdCobras Ausblick in die Zukunft

[x] Abo

Ich bleibe dran und lese dann mal den Startpost...



[CmdCobra]

AW: CmdCobras Ausblick in die Zukunft

Danke euch

@Inzpekta das mit den professionellen CAD Zeichnungen will ich schon selbst machen
Aber vielleicht hast du ja nen Tipp, wie man Sketchup Dateien in Inventor 2013/2014
importieren kann. Die ganzen Versuche von mir, sehen mehr oder weniger toll aus ;(

Das ist ja das was den Spaß erst macht. Wenn die Teile wirklich gelastert werden, dann
bleibt ja nicht mehr viel zum werkeln ... paar Schrauben hier und da, ähnlich wie LEGO.


Ich muss noch nen guten günstigen Laden finden, der dann alles lasern darf

Die kurze Badewannenperiode meiner Kleinen hat meine Ideen beflügelt, mal
sehen wie ich das digitalisiere



[inzpekta]

AW: CmdCobras Ausblick in die Zukunft

Den schon versucht?

PolyTrans 3D File Conversion System for SketchUp | SketchUp Extension Warehouse



[CmdCobra]

AW: CmdCobras Ausblick in die Zukunft

Hoi Inzpekta,

habe ich mir mal angeschaut. So richtig schlau werde ich nicht daraus und wenn man
es voll nutzen will, dann ist es kostenpflichtig. Aber ich hoffe, dass ich einen Umweg
über Autodesk Revit. Gleich mal morgen auf Arbeit downloaden

So hab mich mal an den Unterbau des Cases gemacht.

Ich hoffe, man kann erkennen was ich vorhabe. Die Bauteile würde ich aus 5mm starken POM laser lassen.
Blau ist die PSU, normale Einbauweise, rot ist der Radi, je nach dem ob 240er oder 360er wächst die Länge
auf fast 600mm an. Finde ich etwas wuchtig, dafür das es auf meinem Schreibtisch stehen soll. Kann man denn
einen i5 mit nur einem 240er kühlen? CPU only... grün sind die entsprechenden Lüfter. Bei einem 360er wären
es natürlich drei Lüfter.

Vielleicht fällt mir morgen im Laufe des Tages noch was besseres ein. Ich will kein Standard Aufbau!

Der obere Teil des Cases ist noch nicht dargestellt, da ich da noch nicht viel weiter bin.



[der pc-nutzer]

Wenn man das case 6cm verbreitern würde und das netzteil hochkant positioniert, kann der radi an der linken seitenwand befestigt werden. Das spart gut 18cm länge



[CmdCobra]

AW: CmdCobras Ausblick in die Zukunft

Guten Morgen PC-Nutzer,

ich habe da mal was auf Arbeit vorbereitet. *Mist* Das Ganze hat mich schon so
gepackt, dass man die Arbeit vernachlässigt. Aber Uni bzw. öffentlicher Dienst
verkraftet das wohl mal.

Mir sind drei Varianten eingefallen, die ich gern einmal zur Diskussion stellen möchte.
Dazu aber erst einmal ein kleine Legende von mir.

• Blau = Netzteil
• Grau = Radiator
• Grün = Lüfter
• Schraffiert = ungenutzer Platz (evtl. für HDD, Pumpe, AGB?)
• roter Pfeil = wärmere Luft
• blauer Pfeil = kältere Luft

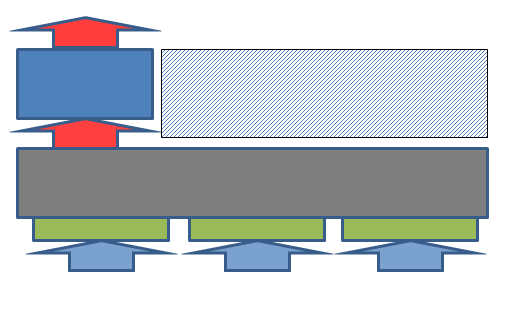

Variante 1 : gedrehtes Netzteil /gedrehter Radi

Vorteile:

• Netzteil wird nicht zusätzlich durch die warme Luft belastet
• Platzsparend in Länge und Breite (ca. 180 x 400 mm)

Nachteil:

• Gefällt mir persönlich designtechnisch noch nicht
• evtl. verminderte Kühlleistung durch die warme Luft des Netzteiles?

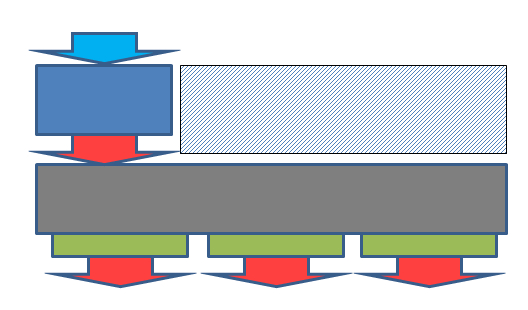

Variante 2 : siehe Variante 1 nur das die Lüfter auf dem Radi saugend angebracht sind

Vorteile:

• Platzsparend in Länge und Breite (ca. 180 x 400 mm)
• Bauteile hinter dem Radi profitieren vom Luftstrom

Nachteil:

• Gefällt mir persönlich designtechnisch noch nicht
• netzteil muss die zusätzlich erwärmte Luft durchfördern, Belastung des Netzteiles

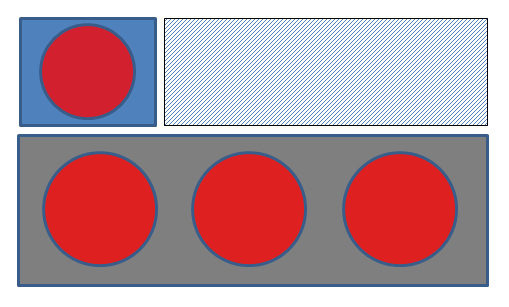

Variante 3 : Netzteil und Radiator nicht gedreht

Vorteile:

• Platzsparend in der Länge
• Keine zusätzliche Belastung anderer Komponenten
• gefällt mir immer noch designtechnisch am besten (eigentlich kein echter Vorteil, würde der Prof. sagen)

Nachteil:

• ist breiter (um die 300mm)

So nun muss ich aber auch mal Arbeiten *fg*
Man liest sich



[DOcean]

AW: CmdCobras Ausblick in die Zukunft

ich suche immer noch ein hübsches Case für µATX das in ein IKEA Expetit passt, vlt lässt sich das ja irgendwie mit deinen Anforderungen verbinden...

Produktmaße
Breite: 33 cm
Tiefe: 37 cm
Höhe: 33 cm
EXPEDIT Einsatz mit Tür - Hochglanz weiß - IKEA

die Wakü würde dann wegfallen, da hätte ich aber nix gegen.... soll ja ein Bausatz werden



[CmdCobra]

AW: CmdCobras Ausblick in die Zukunft

Hehe

Ja gerne wenn ich den Bausatz fertig habe. Aber hier geht es ja um eine Art
Prototyp, ob ich es überhaupt schaffe ein Case zu entwickeln. Den Bausatz
entwickel ich erst danach

Oder ...



[der pc-nutzer]

Variante 2 ist am besten, da es am kompaktesten ist. Die hdd's würden auch vom airflow profitieren. Das netzteil hat übrigens einen eigenen kreislauf, das muss sich nur mit seiner geringen abwärme herumschlagen



[CmdCobra]

AW: CmdCobras Ausblick in die Zukunft

So kleines Update:

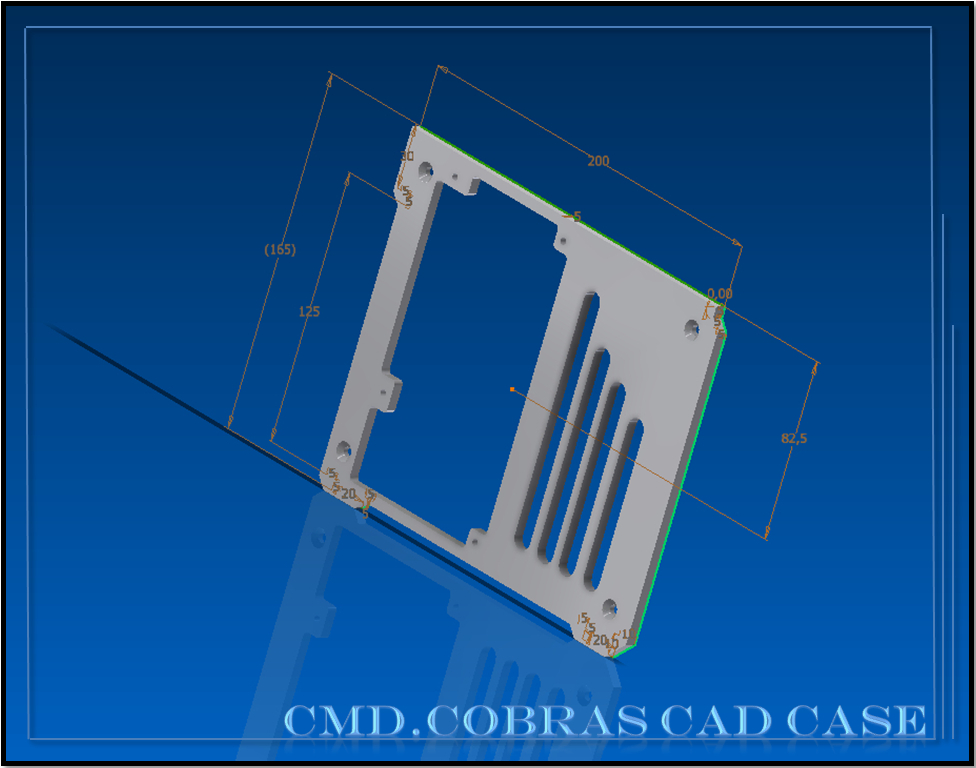

erstes CAD Bauteil. Die Abdeckung für die Rückseite der PSU. Leider fühlt sich beQuite
nicht in der Lage mir eine genauere Lage für die Gewinde zur Befestigung des Netzteils
mitzuteilen. Des wegen ist die Lage der Bohrungen erst einmal Annahmen.

5mm POM "weiß"

Was haltet ihr davon?

Guts Nächtle!



[Affliction]

ich suche immer noch ein hübsches Case für µATX das in ein IKEA Expetit passt, vlt lässt sich das ja irgendwie mit deinen Anforderungen verbinden...

Produktmaße
Breite: 33 cm
Tiefe: 37 cm
Höhe: 33 cm
EXPEDIT Einsatz mit Tür - Hochglanz weiß - IKEA

die Wakü würde dann wegfallen, da hätte ich aber nix gegen.... soll ja ein Bausatz werden

Das gleiche problem hatte ich auch, hab mir dann das case gekauft.

http://mobile.caseking.de/item/474553562d323633

I hab mir wegen der temps noch ne kompaktwakü eingebaut und den hässlichen schwarzen deckel in cool (mit airbrush) lackieren lassen.



[DOcean]

AW: CmdCobras Ausblick in die Zukunft

zu den NT-Daten:
PC-Netzteil
bzw. File:ATX PS diagram.jpg - Wikimedia Commons



[CmdCobra]

AW: CmdCobras Ausblick in die Zukunft

So nun auch mal meine andere Baustelle bearbeiten.

Da ich so einige Schwierigkeiten mit dem importieren von Sketchup Dateien in Inventor hatte, was auch
leider sein Grund hatte warum es nicht so einfach ist, bin ich wieder auf pro/Engineer umgestiegen.
Deswegen alles noch mal auf 0. Naja nicht ganz.

Danke DOcean, die Daten hatte ich auch und es scheint so, dass sich BeQuite auch daran gehalten
haben könnte. Werde die Daten in die neue Netzteilblende übernehmen.

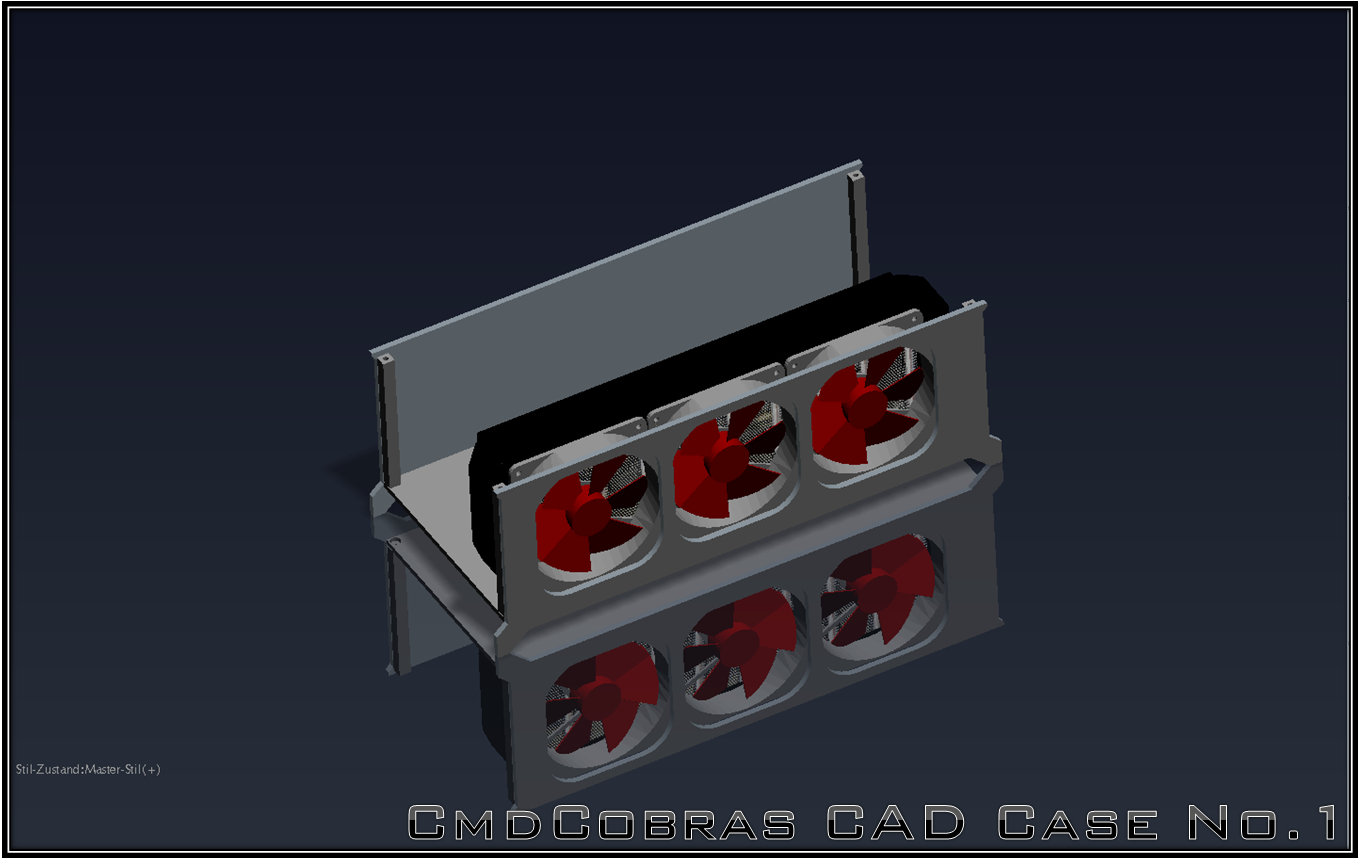

Hier mal mein erste Version des Unterbaues:

Ein paar Anmerkungen dazu:

Es hat jetzt die Grundmaße von 420x200x240mm. Was mir noch etwas hoch erscheint, was zum Teil den Füßen und
vorallem dem hochkant liegenden Radiator zuzuschreiben ist. Es wird darin zusatätzlich daneben, das Netzteil, zwei
Standard HDD Slots und ich hoffe noch die Pumpe Platz finden.

Zum Design: es wird erstmal denke ich alles in "weiß" gehalten sein. Vor den Lüftern fehelt noch eine Blende, die
dann an das Thema des gesamt Cases angepasst wird, genauso wie die Farbe der Lüfter. Das Thema steht noch
nicht wirklich ...

Was sagt ihr dazu?

P.S.: bin mir immernoch nicht sicher, wie ich euch über den Fortschritt auf dem Laufenden halte. Eher vollständige,
fast vollständige Baugruppe oder sogar Bildchen der einzelnen Bauteile(siehe Netzteil-Blende)

der Commander



[cabtronic]

AW: CmdCobras Ausblick in die Zukunft

Wird das von der Form her dann ähnlich diesem länglichen Thermaltake 50€ Wohnzimmer-Ding?
In Pro/E hab ich vorhin einen CAD Test "schreiben" müssen :/, sieht bei dir auf jedenfall gut aus.
Soll das NT und Mainboard dann fast am Radiator anliegen?
Ich würde mir vlt eine Zwischenplatte oä. überlegen um die Kabel zu verstecken, da könnte man an die Unterseite mit ner Bohrung und nem Clip da rein die Kabel führen.
