The Orange Lian-Li Thing / Der Finale Akt ! (zusammenbau)

[Ratracer008]

AW: The Orange Lian-Li Thing (Der Finale Akt)

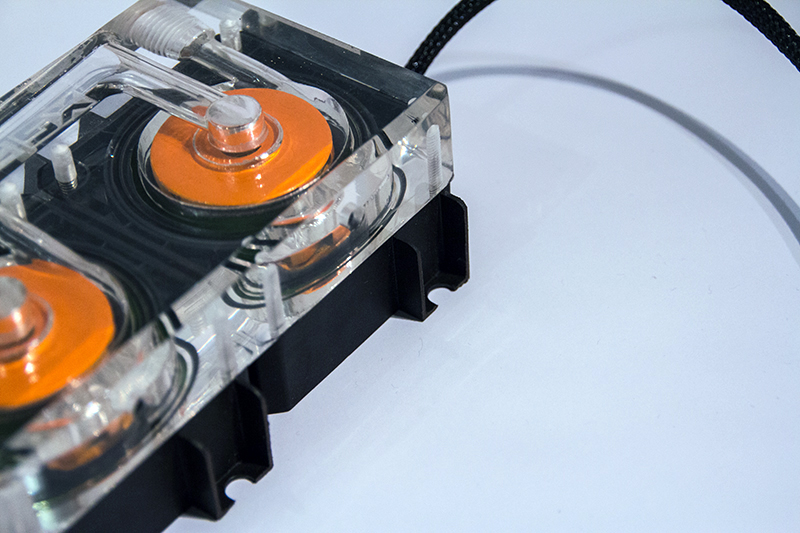

Super Platinenhalter
Deswegen mag ich Orange zu sehr und find diesen Mod genial (der auch super zu meinem Zimmer passen würde ):



[BautznerSnef]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Wie kann eine Halterung mit 2 Platinen nur so verdammt gut aussehen?

Nur mit Orange!



[Gurkensalat]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Sieht ja pornös aus Wird das Orangene Plexi-Teil beleuchtt?



[fedyboy]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Hei sieht echt Pornös aus !! :o ich wollte mal fragen wo du die Orangen LEDs her hast ?



[affli]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Hi,

@LiKe-A-Ph03NiX
Gefällt mir auch ganz gut.

@Ratracer008 & BautznerSnef
Ihr sagt es, Schwarz-Orange rockt..!

@Gurkensalat
Dankesehr. Jup aber nur ein wenig. Mal gucken was bei den 5mm überhaupt unter die Haube passt.

@fedyboy
Merci. Die 3 und 5mm orangen Led's habe ich von Lumitronix. Super dinger!

@Mod
Eigentlich hab ich ja Samstags 8 Stunden am Gehäuse gearbeitet aber zu sehen ist kaum was...
Wie bereits Angesprochen stehen viele Detail arbeiten an. Einige Pendenzen davon habe ich nun angefangen abzuarbeiten.
Das ganze zerrt etwas an den Nerven, so viele mühsame Arbeitsschritte vorallem das genaue Planen und anzeichnen kostet so viel Zeit.

Nichts deso trotz einige wenige Bilder:

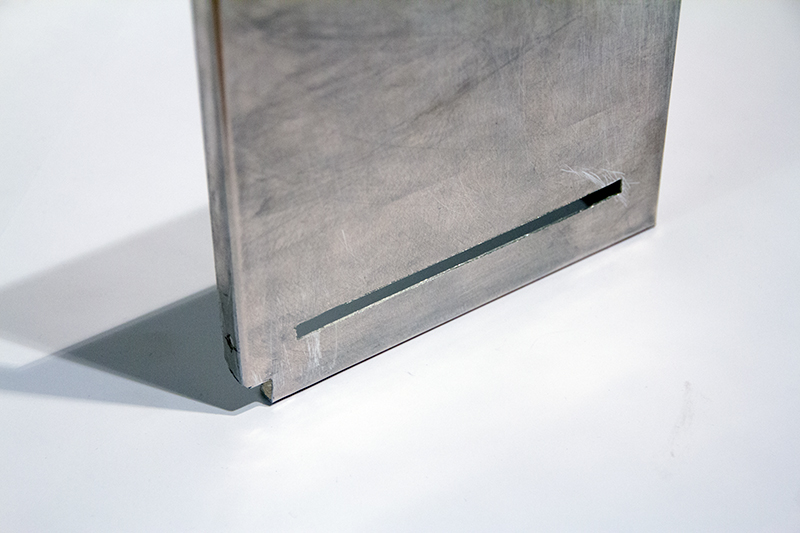

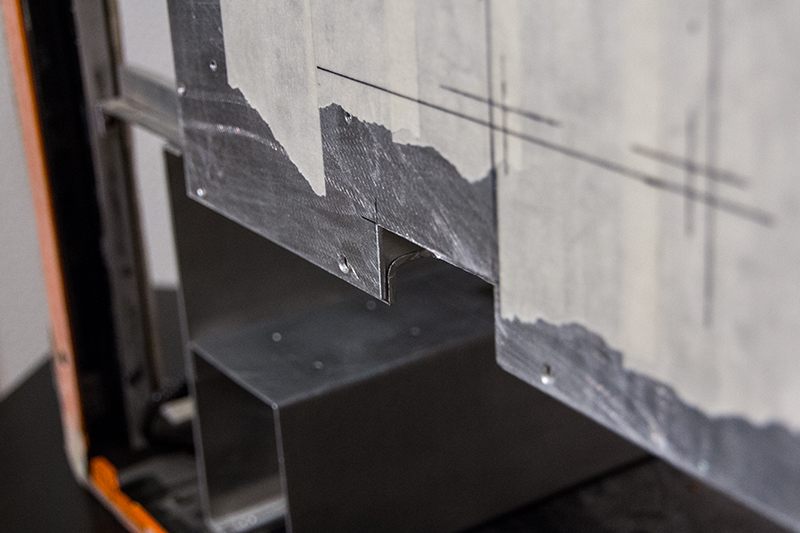

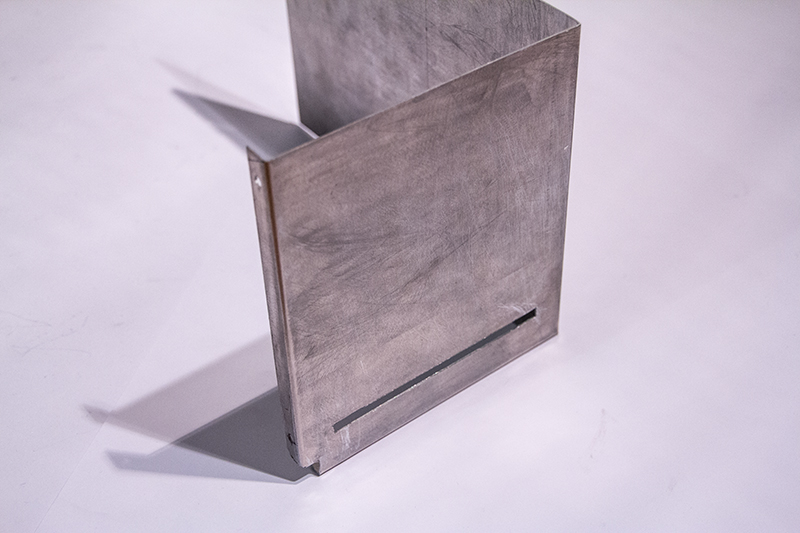

An der neuen Halterung habe ich gleich mal noch zwei kleine Ausschnitte gefertigt. Noch fehlt einer.
Das ganze dient ausschliesslich zur späteren Kabelführung. (Anschlüsse der AQ Platinen)

Genau hier kommt das schöne Blech dann auch hin. Also verschlossen und nie Sichtbar!

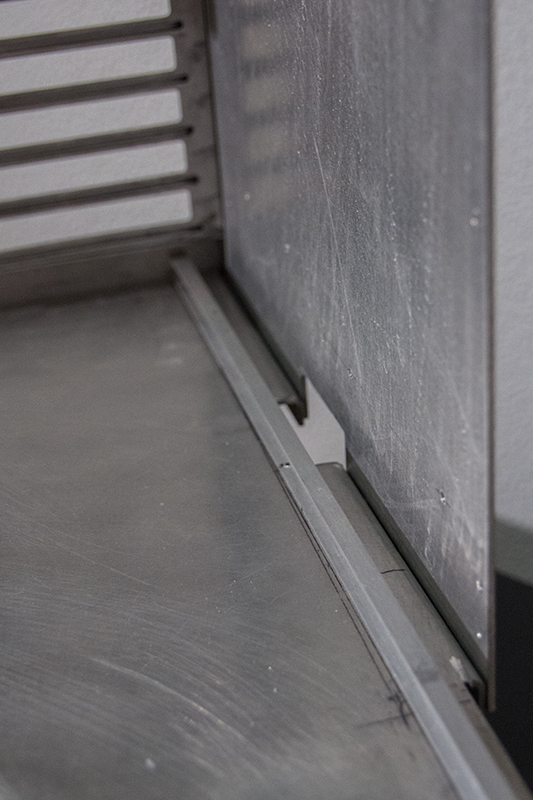

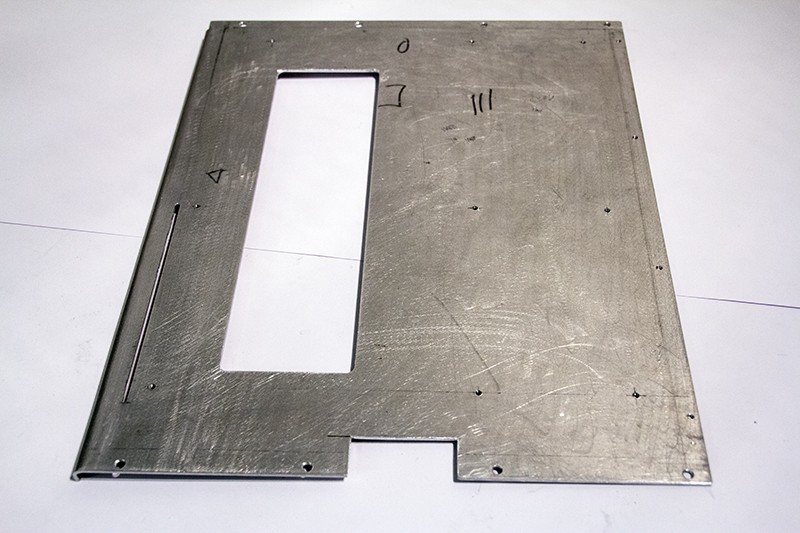

Ein lang überlegter weiterer Ausschnitt im Mobotray und der Midplate ist nun auch gemacht.
Dieser gewährt eine möglichst verdeckte Kabelführung zum MB im unteren Teil. (durch das A-Light)

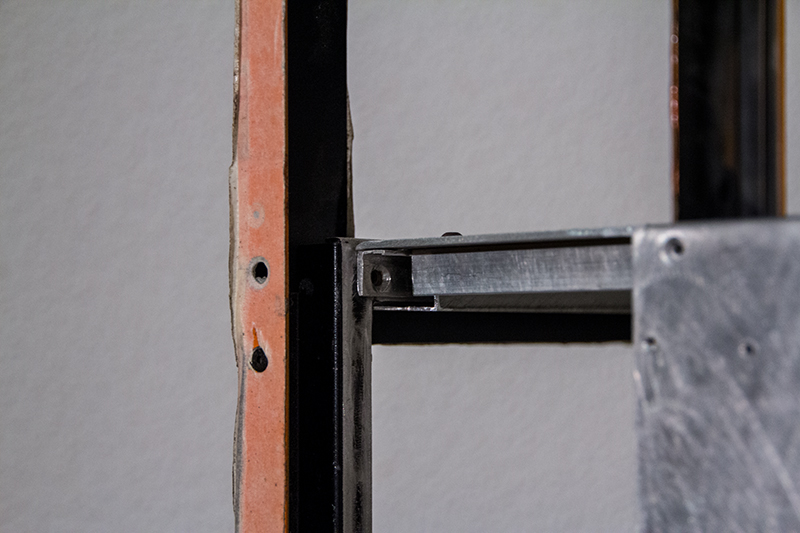

Zusätzlich habe ich die Aluleistem oben und unten Final verschraubt.

Alle drei Aluleisten im oberen bereich wurden teilweise gekürzt damit ein Kabelverlegen (auch durch das Profil) gut funktioniert.

Später habe ich an drei Blechen diverse 1,5mm Alustege aufgeklebt damit die Gewinde besser werden!
Leider hatte ich an diversen Stellen ein durchdrehen der Schraube festgestellt. (Nur bei den 1mm Blechen)

Zusätzlich sind diverse Bohrungen gemacht, Gewinde geschnitten und neue Pläne für den Sockel geschmiedet.

Wie gesagt zu sehen gibts leider nicht viel, den das wars auch schon wieder.

Wünsche allen einen angenehmen Wochenstart



[Ph4Z0r5K1llZ:>]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Goil



[coroc]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Goil

Genau

Ich weiß nicht, ob ich für solch filigrane Arbeit die Geduld hätte....



[Ph4Z0r5K1llZ:>]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Ich würde mich eher nicht trauen sowas Schönes wieder und wieder, durch Modding, in Gefahr zu bringen. Bei den Arbeiten bezweifle ich einfach, dass ich das Händchen habe.



[cargo]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Wie gewohnt und nicht anders von dir erwartet, super tolle Detail Arbeit.
Aber genau das macht deinen Mod (neben allen anderen Aspekten) ja aus.

Genau hier kommt das schöne Blech dann auch hin. Also verschlossen und nie Sichtbar!

Macht das einen Unterscheid?

Leider hatte ich an diversen Stellen ein durchdrehen der Schraube festgestellt. (Nur bei den 1mm Blechen)

Hab ich auch schon gehabt, zwar ärgerlich, aber nichts was man nicht hinnehmen könnte, oder?

Wünsche allen einen angenehmen Wochenstart

Du beliebst zu scherzen.



[Cleriker]

Zu den durchdrehenden Schrauben im 1mm Blech...
Du könntest die Löcher mit etwas Aufwand auch durch stoßen, statt zu bohren. Dann hättest du das nach hinten stehende Material für dein Gewinne zur Verfügung. Hast sowas bestimmt schon mal gesehen. Wird bei sehr kleinen, oder Leichtbauteilen in der Industrie in Asien gern gemacht.
Ich persönlich finde das nicht sehr schön, aber es funktioniert. Du musst halt nur beim durchstoßen aufpassen, dass du nicht alles deformierst.



[illousion]

AW: The Orange Lian-Li Thing (Der Finale Akt)

ich liebe blecharbeiten (also die bilder davon )



[Erik Cartman]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Könnte Ich doch bei mir zu Haus auch Blech so schön bearbeiten



[affli]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Abend,

@coroc
Danke! Glaub mir, manchmal habe auch ich überhaupt keine Geduld dafür...

@Ph4Z0r5K1llZ:>
Merci! Diese Angst kommt bei mir zum Glück nicht auf, sonst dürft ich nicht weiterfahren.
Ich habe aber schon alles so vor Augen, dass es eigentlich nur besser werden kann.

@cargo
Herzlichen Dank mein lieber. Natürlich hast du Recht, sogar in allen Punkten!

@Cleriker
Die von dir genannte Methode wäre sicherlich auch eine gute Option. Aber mit meinen mittel schwierig Umzusetzen.
Bei einem Neuanfang würde ich wohl eher auf Nietmuttern ausweichen.

@illousion
Ich arbeite auch gerne damit.

@Erik Cartman
Alles eine Frage der Übung. Werkzeug brauchts ja eigentlich nicht viel dazu.

@Mod
Blöderweise viel Heute eine Vorlesung aus, so hatte ich mehr oder weniger den ganzen Tag zeit und auch Lust weiter zu arbeiten.
Wieder können einigen Pendenzen abgebaut werden.. weiter gings im untersten Teil des Gehäuses:

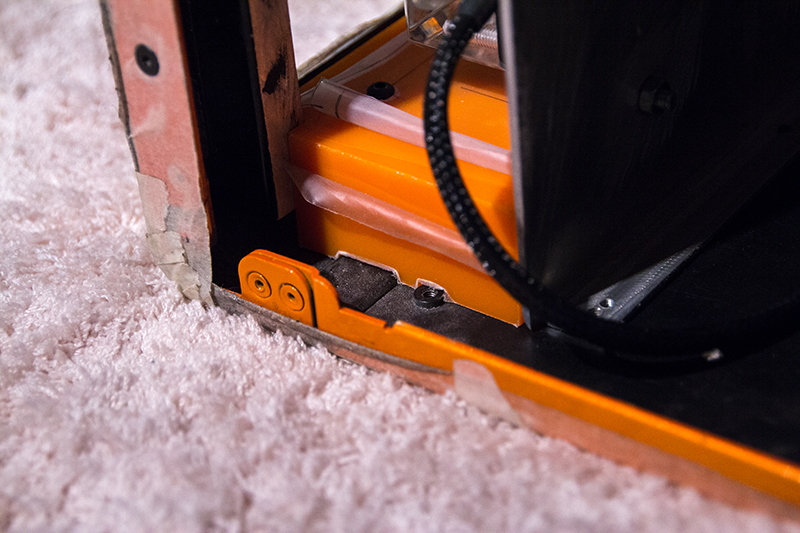

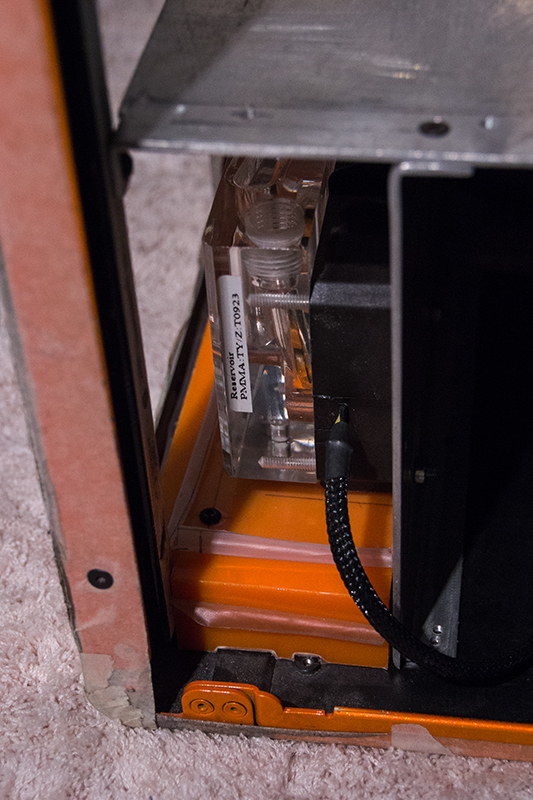

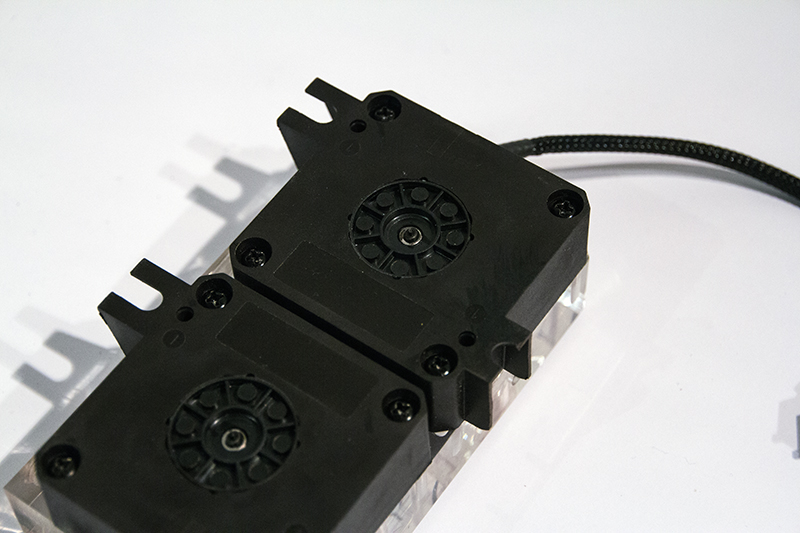

Da ich die Pumpen so weit wie möglich unten am Boden platziert habe waren die langen Füsse der Halterung im Weg.
Ich hab also das ganze bis ans Limit gekürzt.

Gut zu sehen: Links Original, rechts gekürzt.

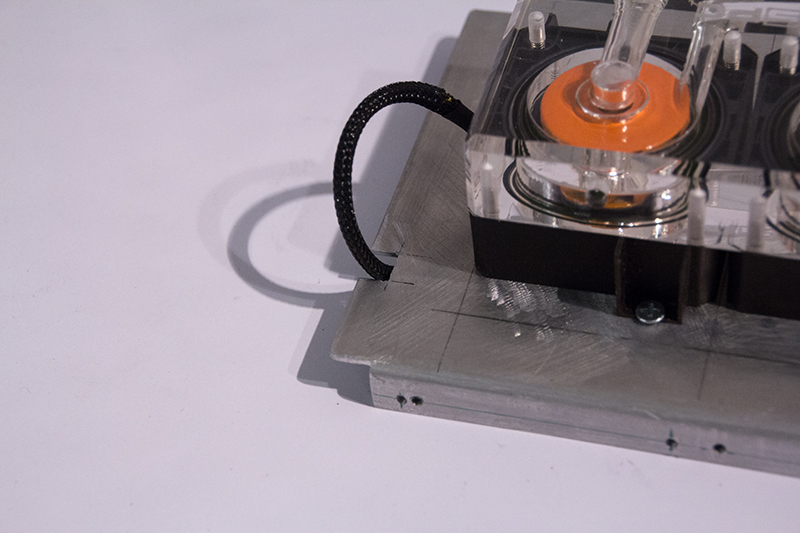

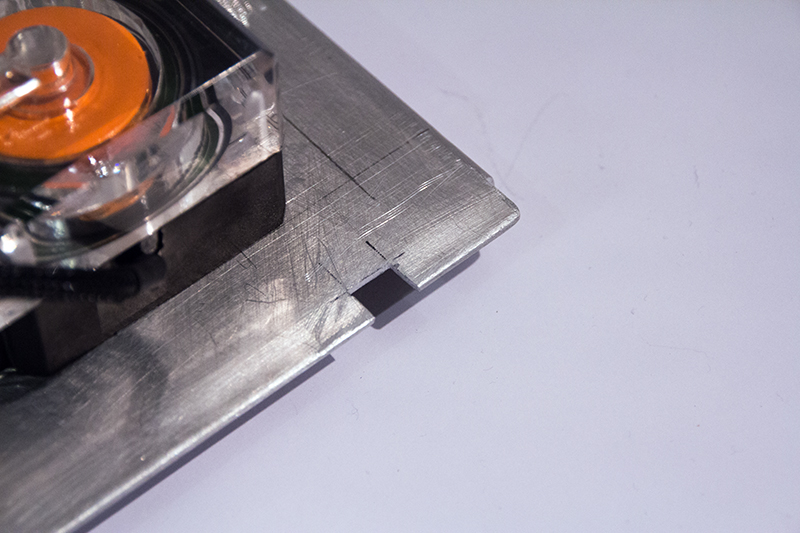

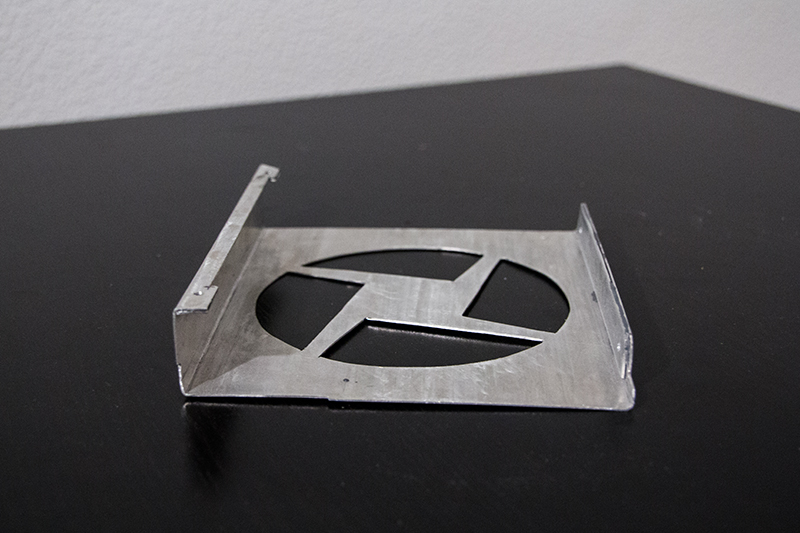

Ein Ausschnitt im Laing-Halter-Blech für die Kabel darf natürlich auch nicht fehlen..

Lasst euch von den doppelten Bohrungen nicht irritieren, das war ein Fail bei der Befestigung.
Ich wollte M3 Gewinde schneiden und habe mit 3mm Vorgebohrt.. Daher..

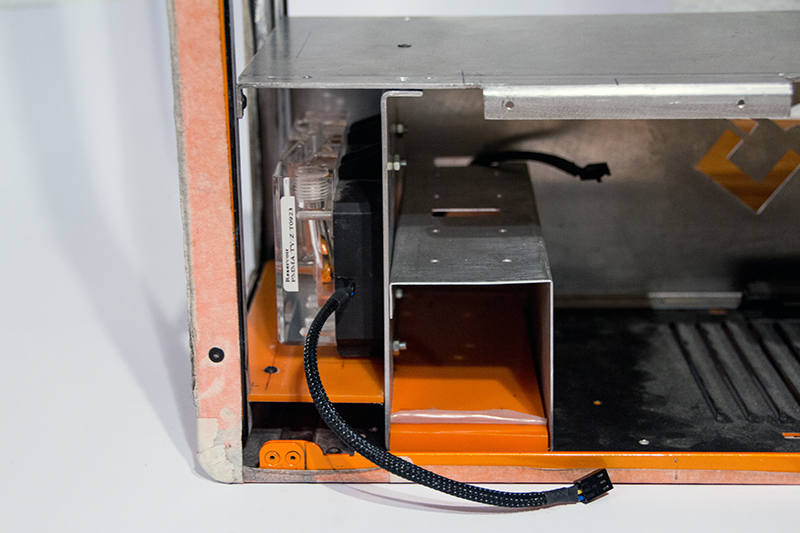

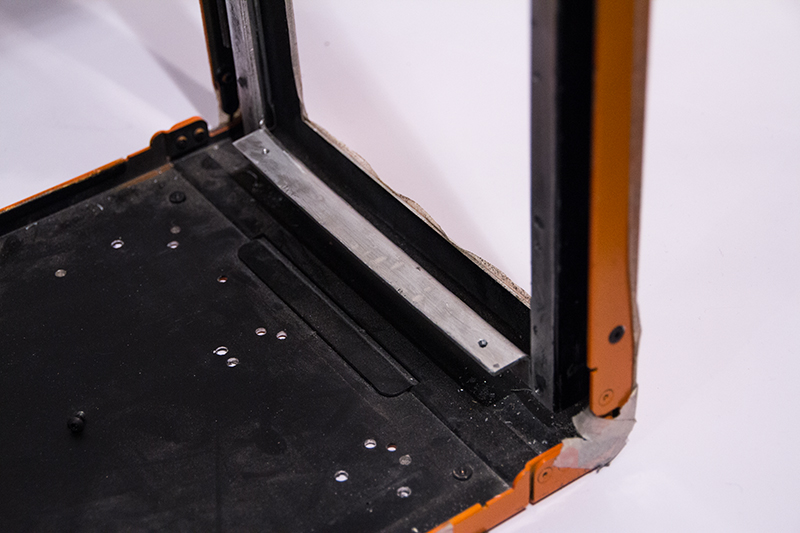

Nun kam endlich mein mühsam integriertes Profil zum Einsatz.
Ihr glaubt es Kaum die Löcher im Boden werden fast alle gebraucht, ein paar wenige sind noch von der alten Plexihalterung..

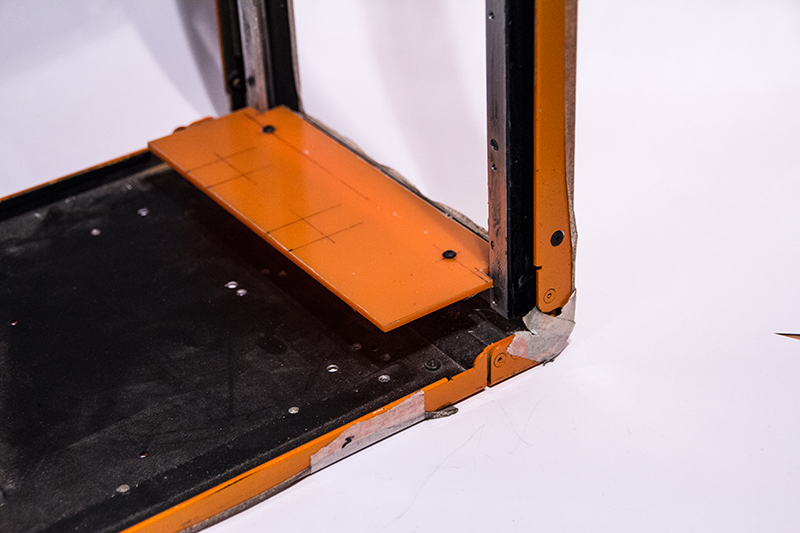

Dann habe ich ein weiteres Stück Acryl zugeschnitten / ausgeschnitten und angebracht.

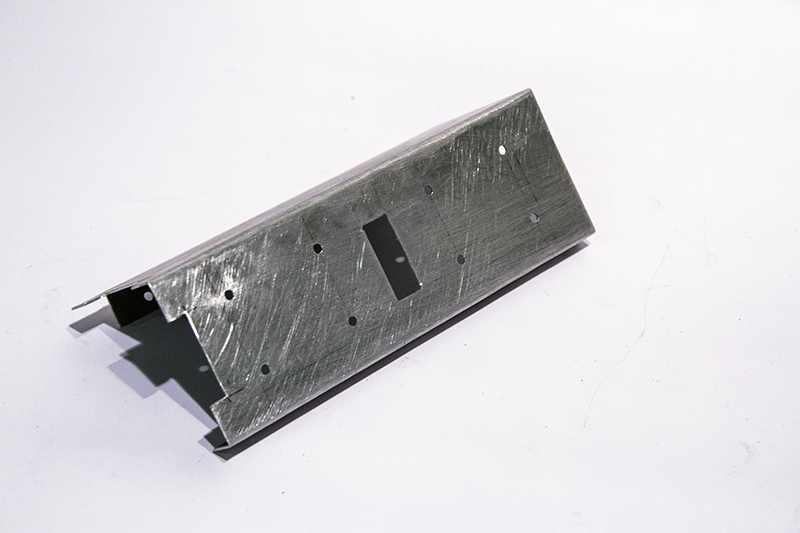

Zwischen durch noch den ausstehenden 3ten Ausschnitt im "neuen" Blech gemacht.

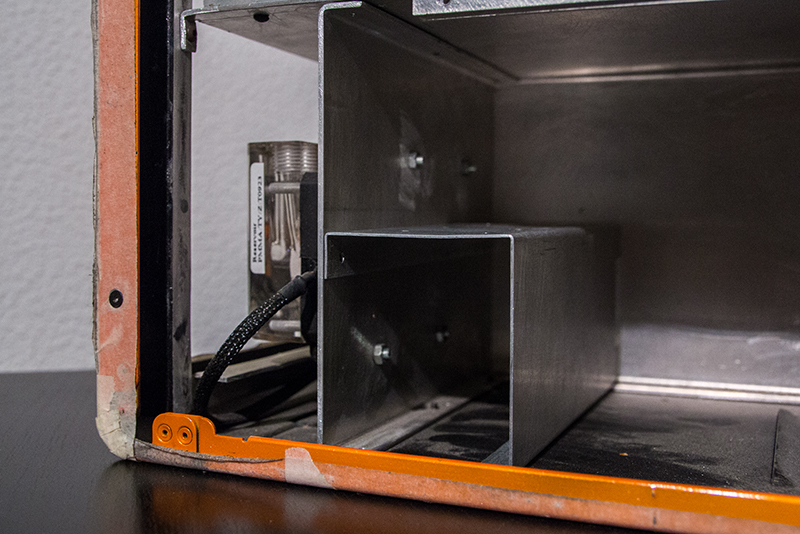

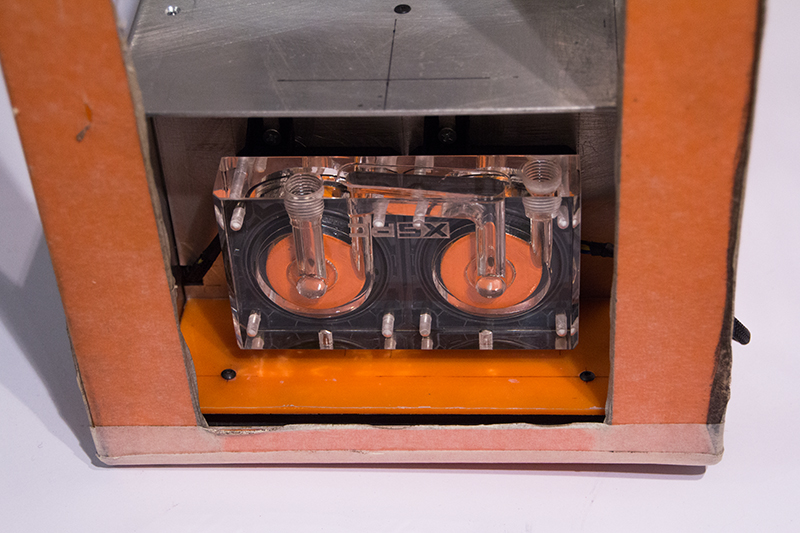

und so siehts jetzt erst mal aus!

Vorne und Seitwärts werde ich noch Kanten zuschneiden und Kleben (Acryl), so das alles wieder ins Konzept passt.

Wenn man schon dabei ist, warum nicht noch ein Ausschnitt mehr:

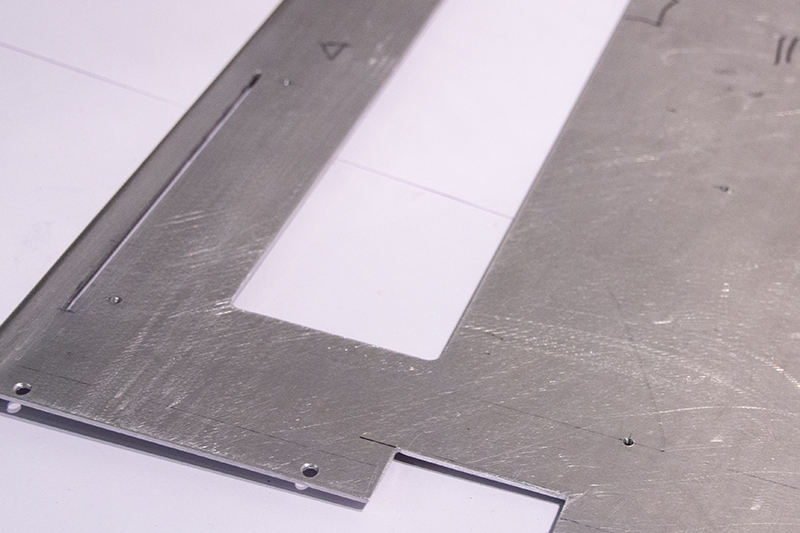

Da Mainboardtray hat noch etwas Gewicht verloren. Ermöglicht ein "einfaches" Verkabeln unter dem Board falls nötig.

und warum nicht noch ein Ausschnitt?

Ein Lüftungsschlitz..

Bis Bald



[coroc]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Für viel, viel Luft

Sieht gut aus

Sag mal, machst du sowas auch auf Bestellung?



[noname1997]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Wow, das sieht echt wahnsinnig geil aus

Ich lese eigentlich schon lange mit hatte aber immer das Abo vergessen. Wird jetzt nachgeholt :
[X] Abo



[affli]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Morgen allerseits,

Echt schlimm wie spät das bei mir auch immer wird. Das späte aufstehen, teilweise erst um 12Uhr Vorlesung ist nicht gesund für mich..
Gefällt mir aber eigentlich ganz gut so! Morgen ist grosse Party an der FH selber, darf ich bis 5 Uhr morgens die Bar schmeissen. Wird sicher lustig.
Freitags reise ich dann 4 Tage nach Berlin, das nächste Update wird also mindestens ne Woche auf sich warten lassen.

Vorerst aber habe ich Heute doch noch etwas weitergebaut, genauer gesagt an den (gestern) besagten Kanten für den Boden unterhalb Pumpe.
Aber wie immer Zeig ich euch das lieber Anhand von Bildern:

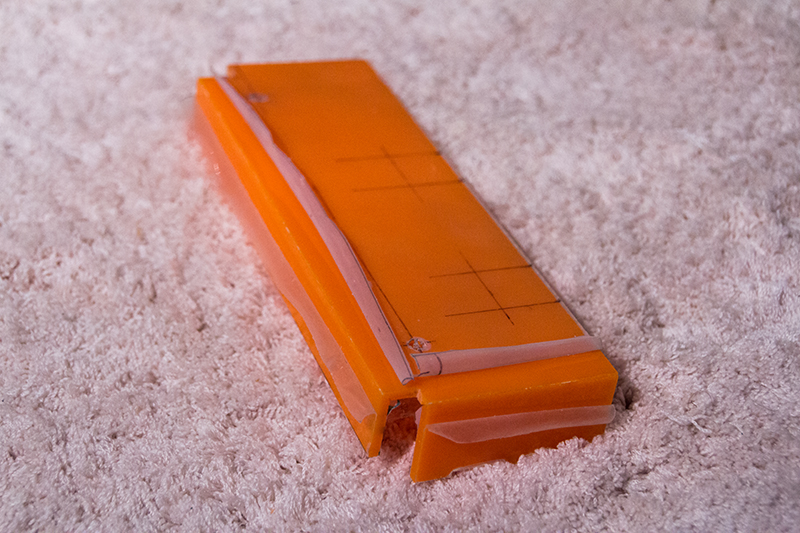

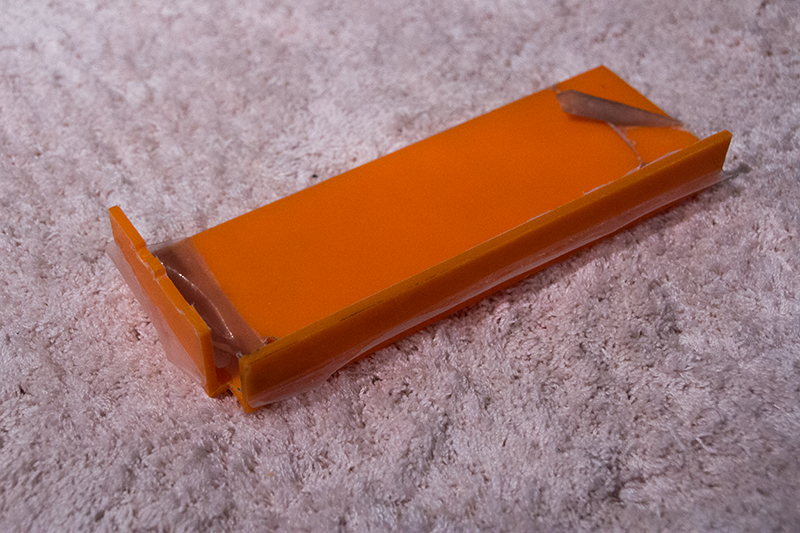

Ordentlich Arbeit gemacht die beiden Kanten in Gehrung anzubringen.
Bei meinem nächsten Projekt werde ich Gehrungen wohl eher noch mal mit der Fräse bearbeiten.
Mit der Kreissäge ist es einfach für meine Vorstellung noch zu ungenau aber natürlich deutlich schneller gemacht.

Trotzdem lassen sich die 3mm Platten sauber 90° verkleben und ich bin mit der Arbeit sehr zufrieden.

Die kleinen aufwändigen Ausschnitte mussten einfach sein.

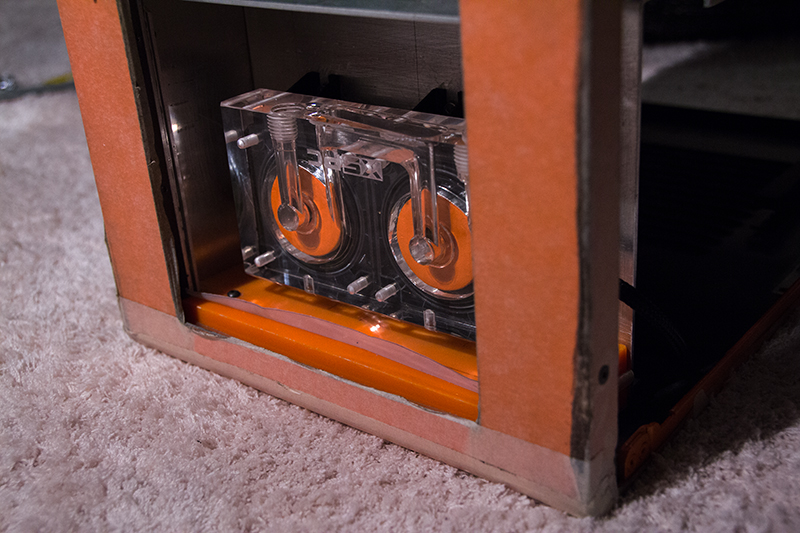

Jetzt noch ein Streifen Led's darunter und das wird richtig Super und hoffentlich gut sichtbar hinter dem Front-inlay.
Hoffe ich zumindest!

@coroc
Da hast du recht, für richtig viel Luft.
Auf Bestellung?.. Ich hab vorerst noch ordentlich viel selber zu machen, das reicht voll und ganz.

@noname1997
Danke Dir!

--

So, nun wünsche ich eine angenehme Nacht und ne gute Woche.
Wir hören und Baldmöglichst.



[coroc]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Die Halterung ist aus Plaste?

Naja, falls ich mal weiter mach, mache ich das auch selbst. Und ne WaKü kommt bei mir nicht rein...



[illousion]

AW: The Orange Lian-Li Thing (Der Finale Akt)

gimme moar

sieht echt hammer aus was du da machst

ps: meinste nicht nen shoggy passt farblich (dachte nicht dass ich das jemals sagen würde ) zu deiner mod?



[BautznerSnef]

AW: The Orange Lian-Li Thing (Der Finale Akt)

Super Präzise gearbeitet, so muss das sein.
Na dann viel spaß beim Servieren.



[Sickpuppy]

AW: The Orange Lian-Li Thing (Der Finale Akt)

...this boy needs therapy
