[Storm] - 150508 - Pt.1

@phoenix1990 haben da den glasfaserspachtel von presto verwendet...findeste bei kfz-bedarf.....

Ansonsten haben wir aus den bereits vorbereiteten mdf-leisten ein erstes rohgestell zusammengebastelt auf dem das Case später stehen wird.

http://www.babetech.de/images/storm/storm70.jpg

Das ganze erfüllt dann im Grunde auch nur einen Sinn, nämlich das Case vom Boden wegzubekommen so das der Radiator am Boden des Cases mit ausreichend Frischluft von unten versorgt werden kann.....
http://www.babetech.de/images/storm/storm71.jpg

nebenbei ging es dann auch am Ausgleichsbehälter weiter, nachdem er verklebt war, haben wir alle übergänge nochmal sauber verschliffen und anschließend alles wieder aufpoliert.
Danach haben wir ihn dann ein erstes mal befüllt um zu sehen das auch wirklich alles dicht ist und weder nach aussen noch innen flüssigkeit austritt.
http://www.babetech.de/images/storm/storm72.jpg

nice :daumen:
jetzt müsst ihr nur noch vernünftig lacken können, damit es auch was wird :) , aber ich denke das sollte keine Probleme darstellen, da ihr sehr erfahren ausseht ;)

MfG

@killer89 das mit dem lackieren sollte kein problem darstellen...:D wobei das leider noch etwas dauern wird bis es soweit ist......fehlt ja noch fast die gesamte aussenverkleidung.....:D


Wir haben uns in den letzten Tagen fast ausschließlich mit dem Netzteil beschäftigt. Besser gesagt haben wir nach einem ersten Testeinbau festgestellt was wir schon befürchteten......es wird eng mit dem AGB.....zumindest zu eng für unseren Geschmack.....

http://www.babetech.de/images/storm/storm73.jpg
http://www.babetech.de/images/storm/storm74.jpg


Daher haben wir uns dann direkt dazu entschlossen das Netzteil einfach ein Stück weit auszulagern um so mehr Spielraum um den AGB zu erhalten.....also kurzerhand das Netzteil angezeichnet und mit dem Dremel ein passend großer Ausschnitt hineingezaubert......

Danach haben wir dann direkt noch ein wenig recycling betrieben und aus Blechresten vom Seitenteil 90° Winkel zurechtgebogen die uns als Halterung für das Netzteil dienen werden.

http://www.babetech.de/images/storm/storm75.jpg
http://www.babetech.de/images/storm/storm76.jpg

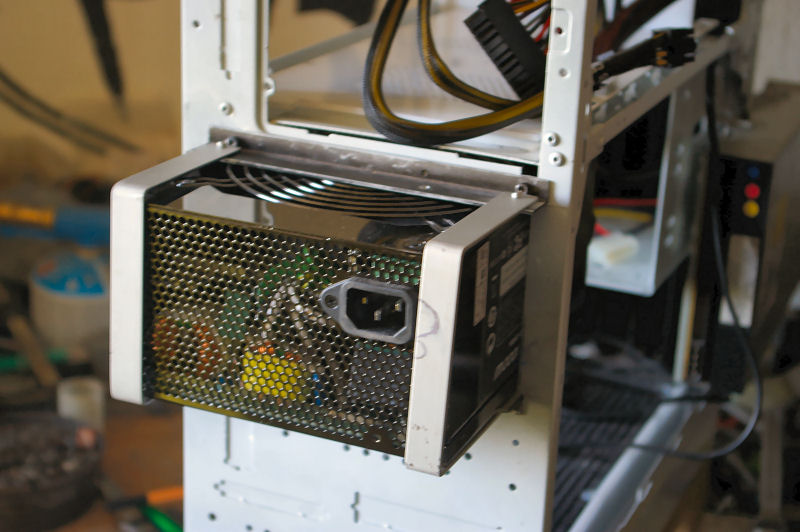

Anschliessend haben wir dann aus einem Streifen Aluminium 2 U-Formen zurecht gebogen. Diese werden dann an den 90°Winkeln vernietet und dem Netzteil verschraubt.

http://www.babetech.de/images/storm/storm77.jpg
http://www.babetech.de/images/storm/storm78.jpg
http://www.babetech.de/images/storm/storm79.jpg



Als nächstes wird die Netzteilhalterung fertig gestellt damit wir uns danach auf den Öffnungsmechanismus für die unteren Seitenteile stürzen können....

also ihr macht das echt sauber. ich verfolge den thread schon von anfang an, und freu mich jedes mal, wenn es neue bilder gibt :)

die netzteilpositionierung macht mir allerdings ein wenig sorgen. sieht auf den bilern so aus, als wenn der lüfter fast komplett verdeckt ist. ob das mal so gut für das nt ist? aber wahrscheinlich habt ihr euch dafür schon was überlegt :D

das ding kannste bestimmt als tisch benutzen wenn das case fertig ist :D ne spaß, sieht auf jedenfall schonmal richtig gut aus. bin wirklich auf neues material gespannt.

kriegt das Netzteil da eigentlich noch Luft? sieht so aus, als wäre der Lüfter dann (wenigstens halb) verdeckt oO

sieht aber ansonsten schon echt nice aus.
Das "bullige" is ja wurscht, man muss den Tower ja nicht durch die gegend schleppen ;)

erstmal danke danke!!! :D

@zim das mit dem Lüfter täuscht auf den Bildern ganz extrem.....

im inneren des Gehäuses liegt bereits der Plexiglaszwischenboden wodurch man auf den Bildern nicht erkennen kann das zwischen Netzteil und Zwischenboden noch gute 2 cm platz sind.

Zusätzlich ist direkt über dem Netzteillüfter ein großes Loch im Zwischenboden so das auch da die Abluft gut weggeführt wird


Heute haben wir dann die ersten Halterungen für die unteren Seitenteile aus etwas Vierkant Aluminum zurecht gesägt.....

http://www.babetech.de/images/storm/storm82.jpg


um dann anschließend doch erst noch einige Löcher für einen zusätzlichen Kaltgerätestecker und einen Ein/Aus Schalter in die Case Rückseite hineinzuarbeiten.....

http://www.babetech.de/images/storm/storm80.jpg
http://www.babetech.de/images/storm/storm81.jpg
http://www.babetech.de/images/storm/storm83.jpg
http://www.babetech.de/images/storm/storm84.jpg
http://www.babetech.de/images/storm/storm85.jpg


Morgen wird es dann mit der Mechanik für die Seitenteile weitergehen......

Soo hier auch wieder was neues....

in den letzten Tagen habe wir uns hauptsächlich mit der Front und einem weiterem Gimmick beschäftigt das später in der Front untergebracht werden soll.....Dafür waren erstmal einige Testläufe und ein wenig herumprobieren nötig daher hat sich auch optisch noch nicht so wahnsinnig viel getan......

aber hier schonmal die Rückseite der Front.....hier wurde ein rechteckiges Loch hineingearbeitet, in dem dann später eine Webcam befestigt wird....

http://www.babetech.de/images/storm/storm89.jpg
http://www.babetech.de/images/storm/storm90.jpg

auf die Vorderseite haben wir dann direkt das passende Gegenstück schonmal aufgezeichnet......das wird dann als nächstes mal ausgeschnitten.....
http://www.babetech.de/images/storm/storm91.jpg
obendrein hat die Front dann auch direkt schonmal eine erste Lage Feinspachtel bekommen.....
http://www.babetech.de/images/storm/storm92.jpg

soooo und zu guter letzt haben wir dann mal das komplette videomaterial was wir bis jetzt zusammengetragen haben, geschnitten und die 2. ersten Teile des Worklogs auch in Videoform bei youtube eingestellt.....

YouTube - Casemod: Project Storm Pt.1 - Project Storm Pt.1

YouTube - Casemod: Project Storm Pt.2 - Project Storm Pt.2

Zuletzt bearbeitet:
ne superidee, das alles nochmal auf videos festzuhalten, obwohl ihr auch sehr ausführlich mit bildern dokumentiert, aber videos... das is nochmal ne ecke besser^^
weiter so, ich bin gespannt auf neues :daumen:

danke danke!!!:D das mit der mainpage is wirklich ne feine Sache, hat uns wirklich gefreut!!!!

haben auch in den letzten Tagen fleissig weiter gemoddet....

da wir den auslgeichsbehälter so langsam mal abschliessen wollten, haben wir die vorbereiteten Halterungen um 90° gebogen, so das sie später auf dem Radiator am Caseboden befestigt werden können.

http://www.babetech.de/images/storm/storm95.jpg

Als Verbindung für die beiden gebogenen Plexihalterungen haben wir dann erstmal eine Handvoll Plexiglaskreise ausgebohrt und diese anschließend halbiert....
http://www.babetech.de/images/storm/storm93.jpg
http://www.babetech.de/images/storm/storm94.jpg

nachdem die hallbkreise dann soweit vorgebohrt waren, haben wir 3 rote Plexiglasstäbe durch die Halbkreise gefädelt, das ganze wird noch verklebt und die Stäbe passend abgelängt... abschließend wird dann alles mit den Halterungen verbunden http://www.babetech.de/images/storm/storm96.jpg

Wow... dein Casemod gefällt mir sehr gut, muss ich erhlich sagen. Jetzt habt ihrs auchnoch in den Newsletter geschafft.Glückwunsch
Wie wollt ihr denn die seitlichen Radiatoren verkleiden?

@moddingfreaX erstmal danke, freut mich wenn es dir gefällt!
Mit dem Newsletter fand ich auch super....mach nichtsahnend mein email proggi auf und da lacht mich doch glatt unser case an....das mag ich doch immer sehr!

obendrein ging der spass dann auch direkt weiter, als ich dann was rumgesurft bin hab ich noch ein älteres projekt von mir entdeckt das auch gerade mal wieder ausgegraben wurde.....
http://http://www.techeblog.com/index.php/tech-gadget/alien-pc-cases


Aber es ging natürlich auch wieder weiter.....

erstmal musste ein schmaler Blechstreifen aus dem Weg, damit die Halterungen nicht am Case anstossen....
http://www.babetech.de/images/storm/storm97.jpg


danach haben wir dann direkt einen ersten testlauf gemacht um zu sehen ob auch alles so aussieht wie wir uns das vorstellen.....jetzt werden wir als nächstes noch 2 weitere Gelenke pro Seite anbringen, damit auch alles schön stabil ist und in keinem Fall herunterhängt.....

http://www.babetech.de/images/storm/storm98.jpg


obendrein haben wir dann noch die Halterung vom AGB fertiggestellt

http://www.babetech.de/images/storm/storm99.jpg
http://www.babetech.de/images/storm/storm100.jpg

http://www.babetech.de/images/storm/storm102.jpg

echt nen Starker Casemod, das ding nimmt schon richtig form an, und sieht klasse aus ;)

..immer weiter so

Das Teil wird ja immer geiler. :wow:

Hoff mal es geht bald weiter.

Wenn ich mal so fragen darf. Was kommt denn da so an Hardware rein?

Mfg. G2

Da kann ich mich Gellman2 nur anschließen, das Niveau steigt von Mal zu Mal.....
Wirklich eine sehr gute Arbeit..weiter so!!

Habt ihr das Plexiglas mit einer Stichsäge in Form gebracht???

vielen dank!!!

@Gellman2 ..... was da an Hardware später genau einziehen wird ist noch gar nicht so klar....warte da noch auf 1-2 Pakete wo ich noch nicht genau weiss was drin sein wird....:D....hoffe doch mal aktuelle Gaming Hardware.... ansonsten zieht da im Zweifelsfall unser P35 mit nem qx6700 und nem großen graka verbund ein (noch keine ahnung ob cf o. sli)

@Phoenix1990 nee an das Plexi sind wir mit Multimaster und Dremel rangegangen.....ging einfach schneller vom nachbearbeiten der kanten als mit der stichsäge....

ansonsten waren wir aber auch in den letzten Tagen nicht ganz untätig....

hat zwar mit diesem Projekt rein gar nix zu tun....aber hab mal wieder graviert....:D:D

http://www.babetech.de/images/storm/ehgravur.jpg



bei diesem Projekt ging es aber auch weiter so ist es ja nicht....

und zwar haben wir an der Front ein wenig weitergemacht....
zuerst haben wir die Front nach unten verlängert um so die beiden optischen Laufwerke mit in die Front zu integrieren....

http://www.babetech.de/images/storm/storm103.jpg


anschliessend haben wir dann für den untersten Teil der Front schonmal einige MDF Platten zugesägt und mit einer 45° Phase versehen damit wir sie später passend aneinander befestigen können....

http://www.babetech.de/images/storm/storm108.jpg
http://www.babetech.de/images/storm/storm109.jpg
nebenbei haben wir dann die bereits vorbereiteten Plexiglasstäbe miteinander verklebt....alles ordentlich verschliffen und anschliessend wieder aufpoliert.....die so entstandenen Platten werden später in der Aussenhaut des Gehäuses verwendung finden.....
http://www.babetech.de/images/storm/storm106.jpg
http://www.babetech.de/images/storm/storm107.jpg

Zum guten Schluss haben wir dann das viereck was bereits angezeichnet war aus dem oberen Teil der Front herausgeschnitten.....
http://www.babetech.de/images/storm/storm104.jpg

In dem entstandenen Hohlraum wird später eine Webcam fest integriert, abgedeckt wird das ganze dann von einer dünnen Plexiglasscheibe die wir schnell ausgeschnitten und eingepasst haben.

http://www.babetech.de/images/storm/storm105.jpg

Die so entstandene Fläche wird später als Eingabegerät der nächsten Generation dienen (Stichwort Multitouch :D) und soll einfache Bedienung einiger Funktionen ermöglichen.

Da natürlich nicht jeder was damit anzufangen weiss hab ich hier mal ein paar links zum Thema und ein kurzes Video vom ersten Testlauf Eingabegerätes....

Link - Infos
Link - Video Storm Multitouch Testrun

hey, muss die webcam eig bestimmte spezifikationen haben ? sprcih auflösung oÄ ?
