Gliederung
- Danksagung
- Einleitung
- Testmethodik
- Testsystem
- Power Good Signal
- Spannungen
- Stabilität
- Effizienz und Leistungsfaktor
- Anschlüsse
- Alles auf einen Blick
- Effizienzvergleich
- Effizienzvergleich
- Antec EarthWatts EA 380D Green
- Antec TruePower New TP-650
1. Danksagung
Ich danke Antec für die großzügige Bereitstellung der Testprobanden.
Mein Dank gilt außerdem dem Hersteller Voltcraft und dem Shop Conrad Electronik, für die Bereitstellung der professionellen Digital-Multimeter Voltcraft VC920 und VC940
2. Einleitung
Bei diesem Review werden zwei Geräte des Gehäuse, Netzteil und Kühlungsspezialisten Antec ins Rennen geschickt.
Es handelt sich um zwei Netzteile für vollkommen unterschiedliche Zielgruppen. Das Antec TruePower New TP-650 richtet sich an Kunden mit einem leistungsfähigem PC-System, in dem auch mehrere Grafikkarten ihren Dienst verrichten können.
Das Earthwatts 380 hingegen ist für Käufer interessant die ein Netzteil für ihren Office, HTPC oder sparsamen Spiele PC suchen.
3. Messmethodik
3.1 Testsystem

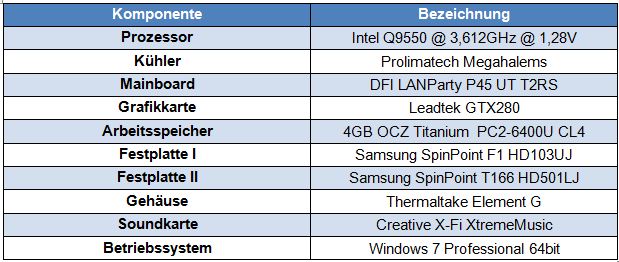

Folgendes Testsystem wurde für die Messungen verwendet:
Alle Stromsparmodi, wurden im BIOS deaktiviert, nur bei der Untersuchung auf Störgeräusche werden sie wieder aktiviert. Der Prozessor wurde von 2,8GHZ auf rund 3,6GHZ übertaktet. Die Grafikkarte läuft mit Standardtakt. Die restlichen Komponenten können der Tabelle entnommen werden.
3.2 Power Good Signal
Das Power-Good Signal wird vom Netzteil geliefert, wenn alle Versorgungsspannungen ihren Nennwert erreicht haben. Laut ATX-Spezifikation soll diese Zeit innerhalb des Bereiches von 100 ms bis 500 ms liegen. Für die Messung kommt ein Digitus ATX Netzteil-Tester mit LCD zum Einsatz.
3.3 Spannungsmessung

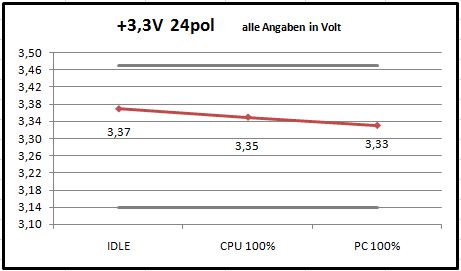

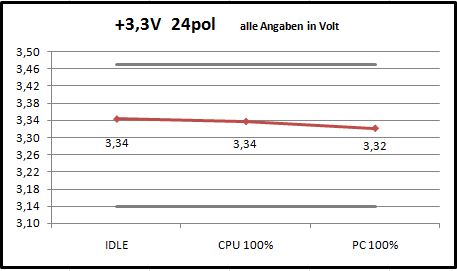

Zur Ermittlung der Spannungswerte wird das Digital Multimeter VC920 des Herstellers Voltcraft verwendet. Es arbeitet im Gleichspannungsbereich mit einer sehr hohen Genauigkeit von 0,025%. Die Spannungen werden während den unterschiedlichen Lastzustände am PCI-E Anschluss (+12V) am Mainboard-Anschluss (+3,3V, 5V, +12V) und am Prozessor Anschluss (+12V). Die grauen Linien kennzeichnen den, laut ATX-Spezifikation, einzuhaltenden Toleranzbereich.
Das Power-Good Signal wird vom Netzteil geliefert, wenn alle Versorgungsspannungen ihren Nennwert erreicht haben. Laut ATX-Spezifikation soll diese Zeit innerhalb des Bereiches von 100 ms bis 500 ms liegen. Für die Messung kommt ein Digitus ATX Netzteil-Tester mit LCD zum Einsatz.
3.3 Spannungsmessung
Zur Ermittlung der Spannungswerte wird das Digital Multimeter VC920 des Herstellers Voltcraft verwendet. Es arbeitet im Gleichspannungsbereich mit einer sehr hohen Genauigkeit von 0,025%. Die Spannungen werden während den unterschiedlichen Lastzustände am PCI-E Anschluss (+12V) am Mainboard-Anschluss (+3,3V, 5V, +12V) und am Prozessor Anschluss (+12V). Die grauen Linien kennzeichnen den, laut ATX-Spezifikation, einzuhaltenden Toleranzbereich.
3.4 Stabilität
Die Stabilität in Form von "schnellen" Lastwechseln überprüft. Der PC wurde zu 100% ausgelastet um dann wieder zum Idle zurück zu kehren, dies wurde zehnmal in Folge, durchgeführt.
3.5 Effizienz und Leistungsfaktor
Die Messung der Leistung wird ebenfalls mit dem Voltcraft VC940 und dem dazugehörigen Leistungsmessadapter durchgeführt. Die Genauigkeit liegt bei 2% und ist somit konventionellen Energiekosten Messgeräten überlegen. Ermittelt werden die Werte die das Netzteil in den verschiedenen Lastzuständen erreicht. Um die Effizienz der Testkandidaten zu vergleichen werden verschiedene Lastzustände erzeugt. Exakt definierte Lastzustände sind ohne eine Chroma-Teststation leider nicht möglich. Getestet wurde der Verbrauch im Windows Leerlauf, mit einer Prozessorauslastung von 100% und mit einer vollständigen Auslastung des gesamten Systems.
3.6 Leistungsfaktor
Der Leistungsfaktor, cos phi , ist das Verhältnis vom Betrag der Wirkleistung P zur Scheinleistung S. Er kann zwischen 0 und 1 liegen, wobei 1 das Optimum wäre.

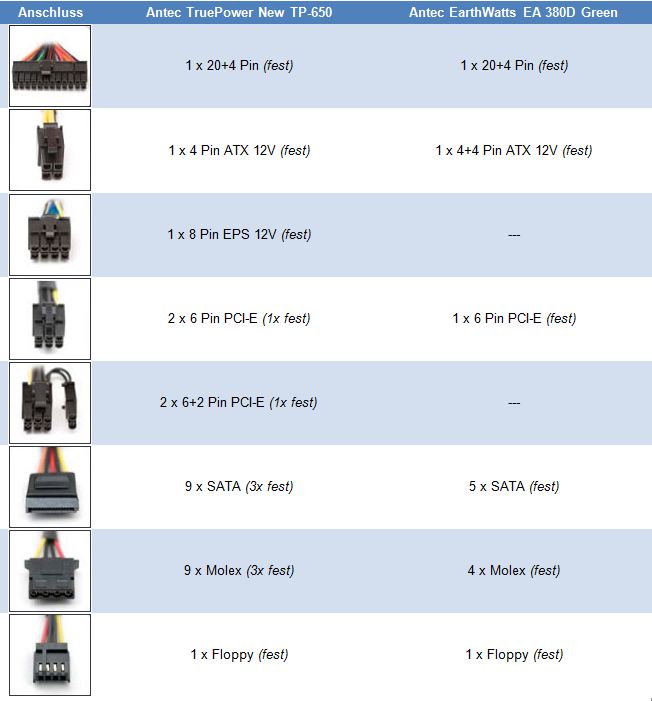

4. Anschlüsse

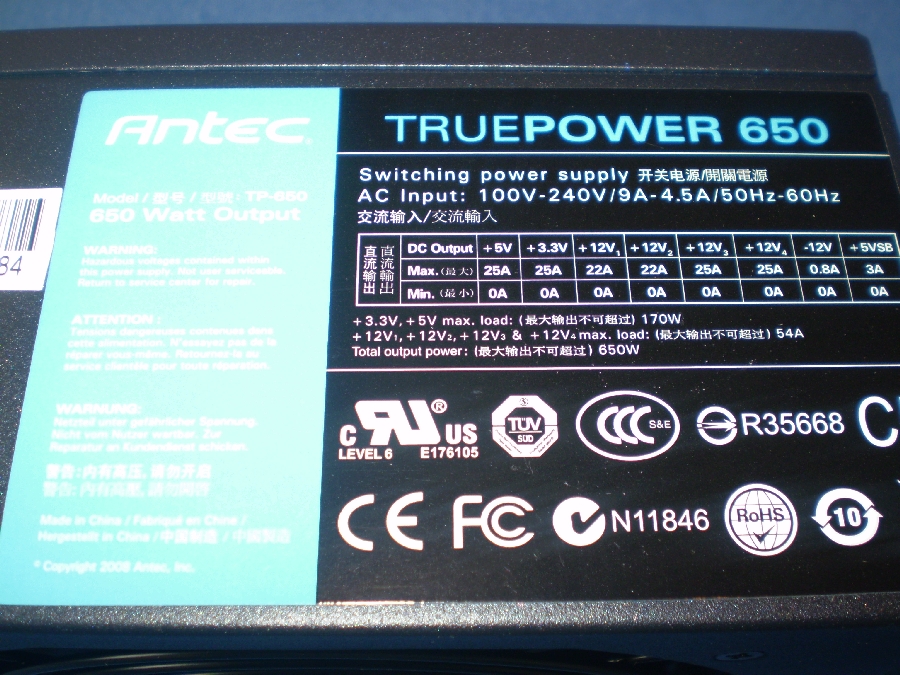

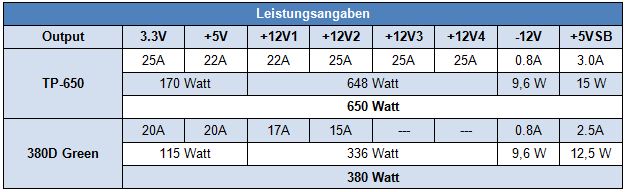

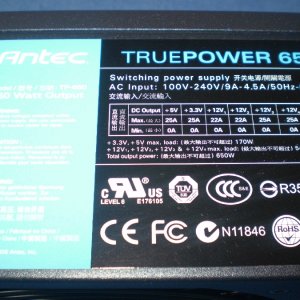

Leistungswerte:

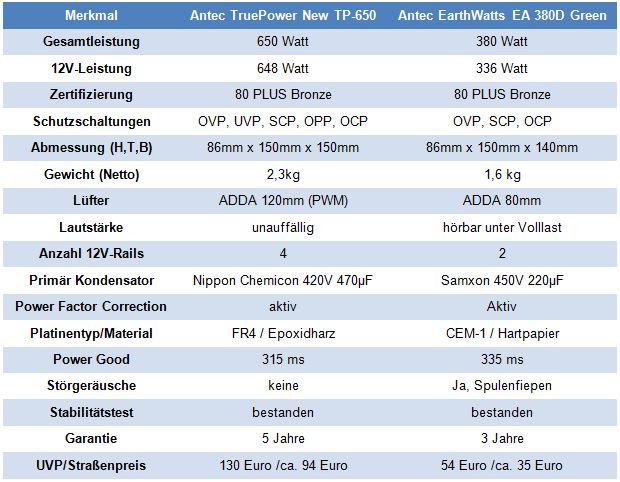

5. Alles auf einen Blick
Der Übersicht kann man alle wichtigen Daten der getesteten Netzteile entnehmen:
Ergänzungen:
Erläuterungen Schutzschaltungen:
Erläuterungen Platinenbasismaterial:
- OVP (over voltage protection - Überlastungsschutz)
- UVP (under voltage protection - Überspannungsschutz)
- SCP (short circuit protection - Schutz vor Kurzschlüssen)
- OPP (over power protection - Überlastungsschutz)
- OCP (over current protection - Schutz vor Stromspitzen)
- OTP (over temperature protection - Schutz vor Überhitzung)
Erläuterungen Platinenbasismaterial:
- FR1 (Phenol-Formaldehyd-Kunstharz getränktes Papier)
- FR2 (Phenol-Formaldehyd-Kunstharz getränktes Papier)
- FR3 (Epoxid-Kunstharz getränktes Papier)
- FR4 (Epoxid-Kunstharz getränktes Glasfasergewebe)
- FR5 (Epoxid-Kunstharz getränktes Glasfasergewebe)
- CEM-1 (Papier + Epoxidharz)
- CEM-3 (Glasvlies + Epoxidharz)

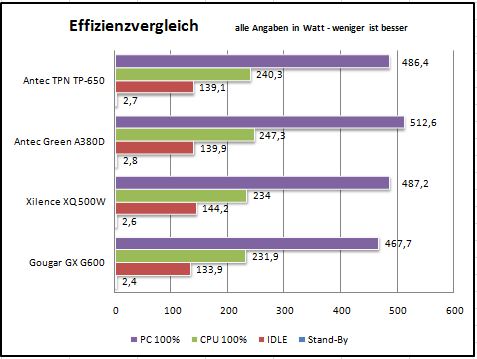

5.1 Effizienzvergleich

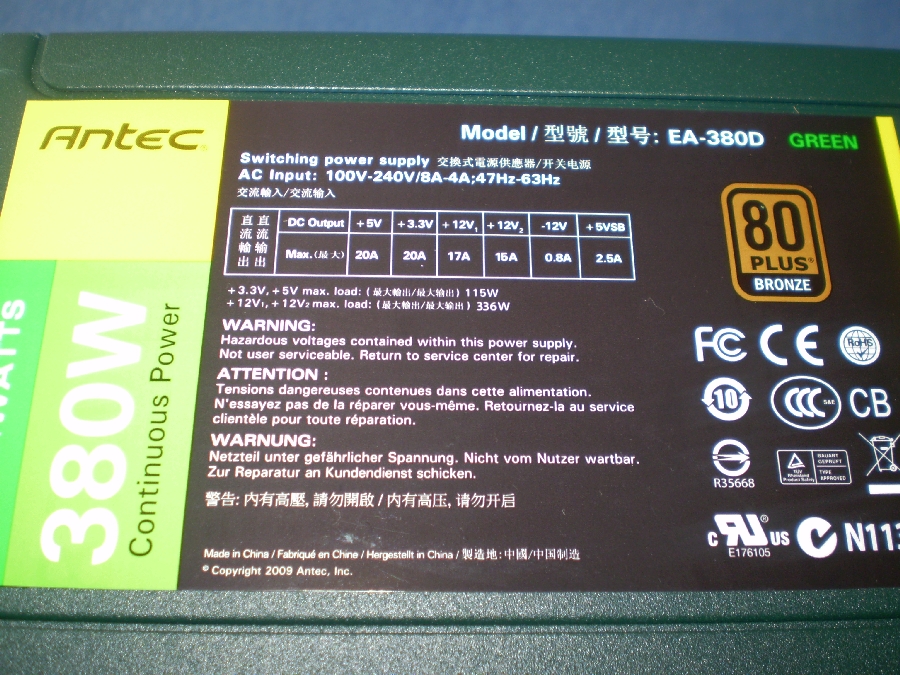

6. EarthWatts EA 380D Green

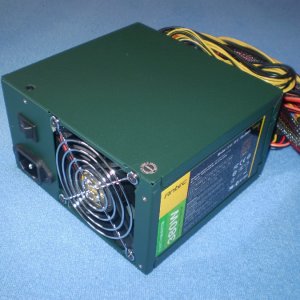

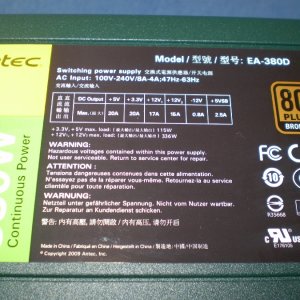

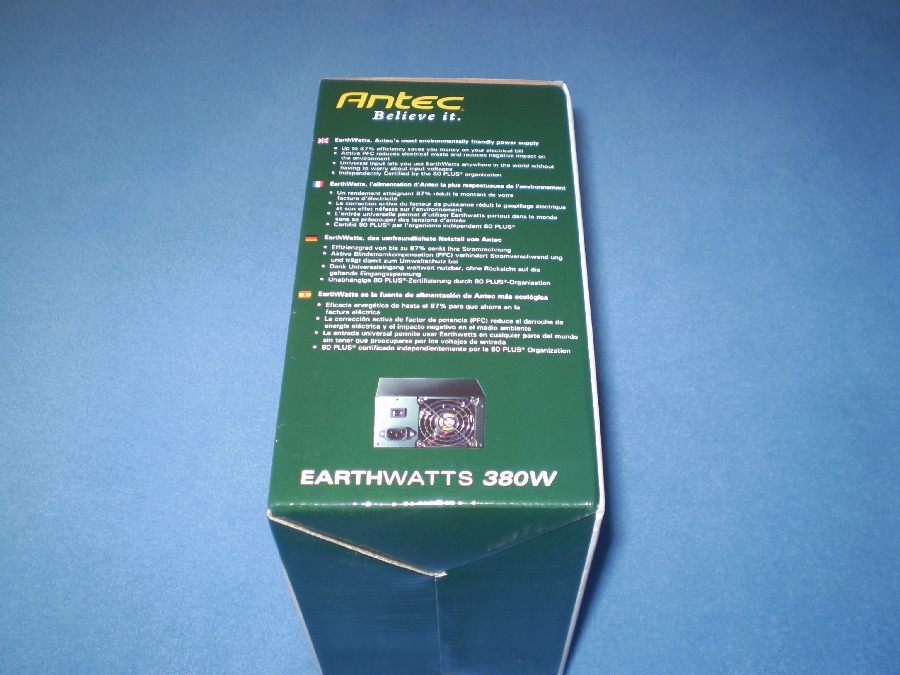

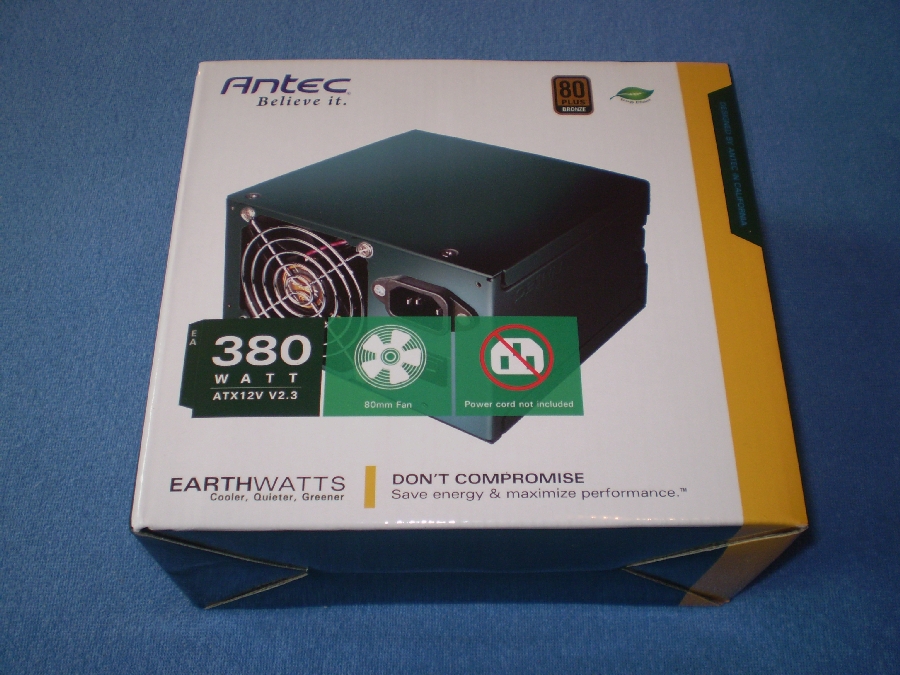

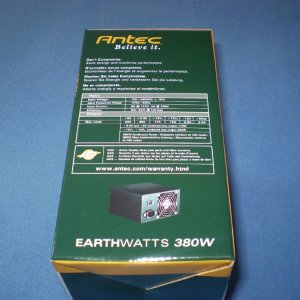

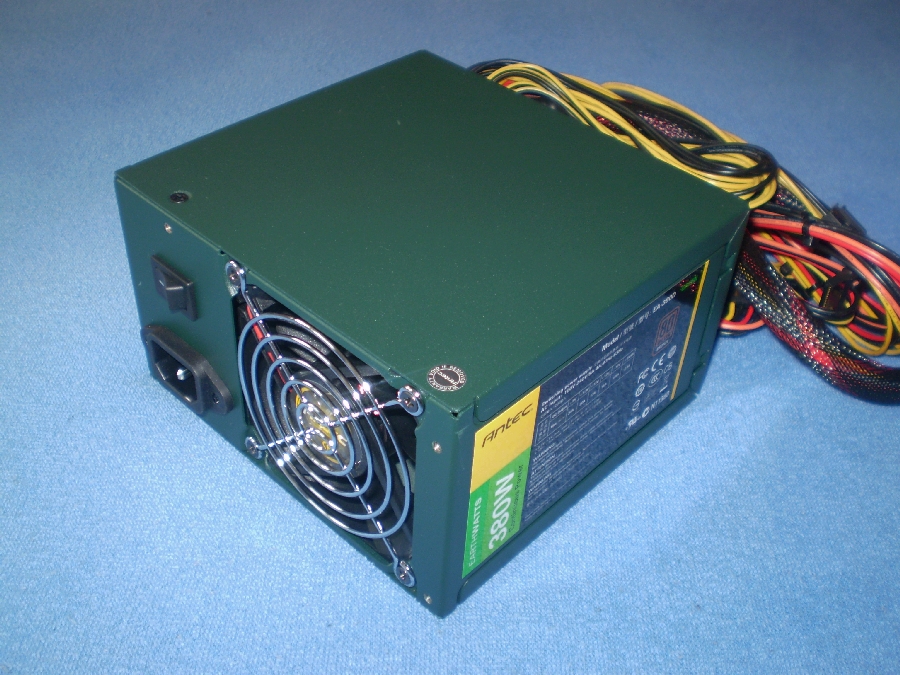

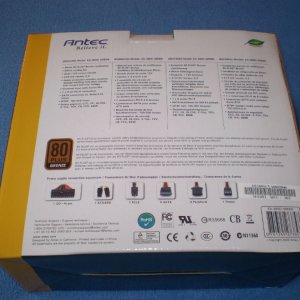

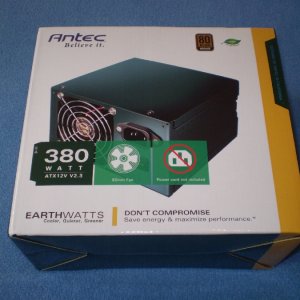

Das EA 380D, sowie die Verpackung sind passend in Grün gehalten.

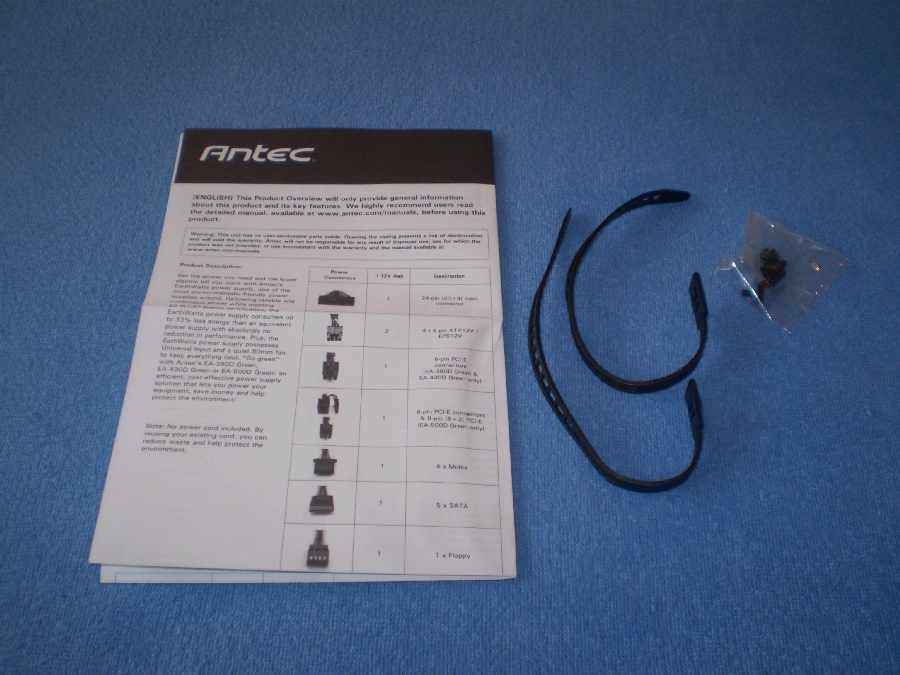

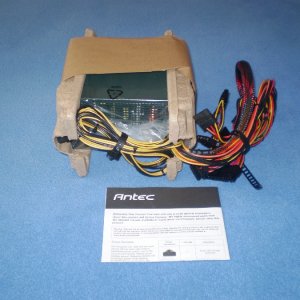

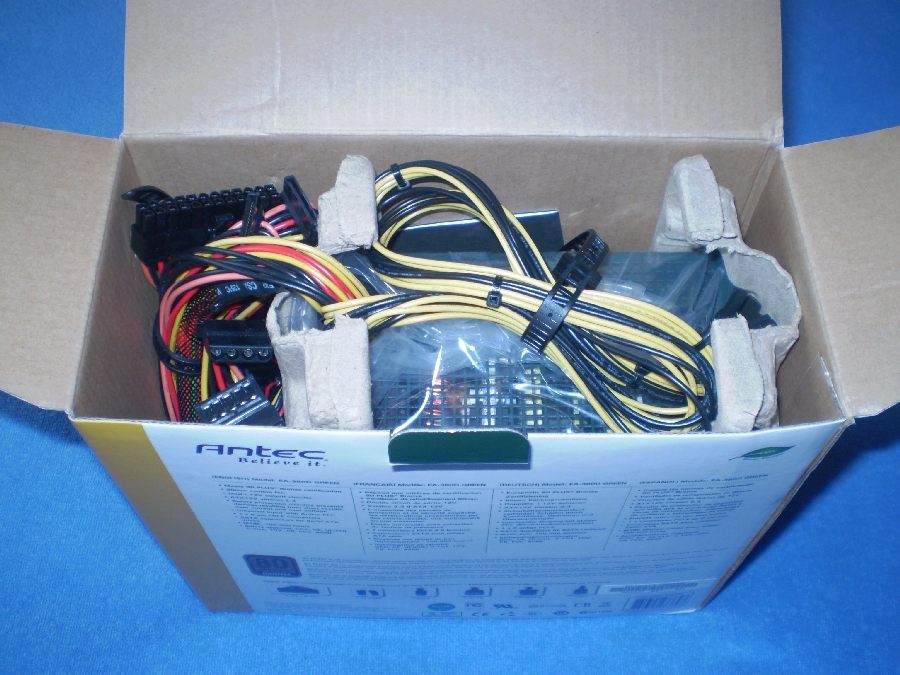

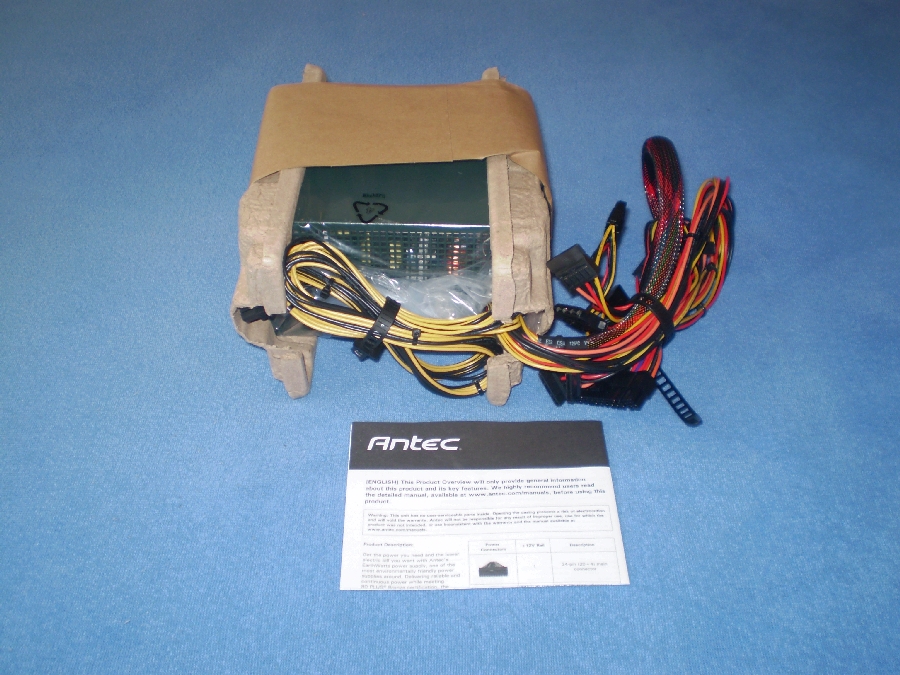

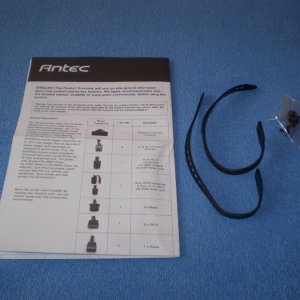

Der Lieferumfang umfasst zwei Plastikkabelbinder, vier Schrauben und eine mehrsprachige Anleitung. Ein Kaltgerätekabel liegt nicht bei, um Kosten zu sparen und die Umwelt zu schonen.

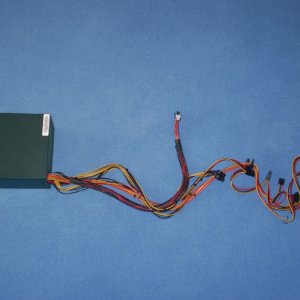

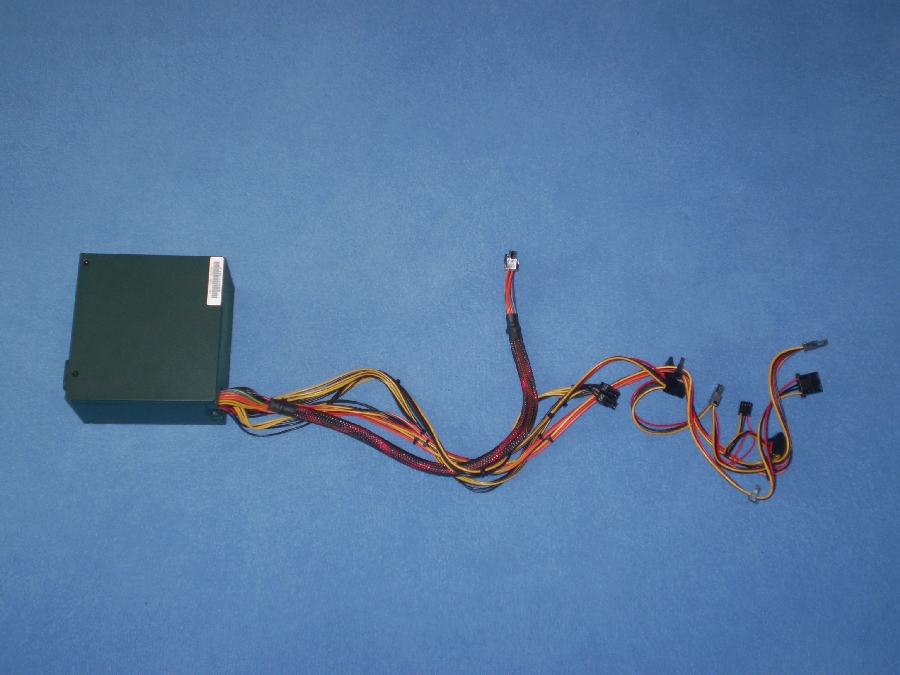

Die Kabellängen sind ausreichend. Die Verarbeitung ist durchweg gut, allerdings sind, natürlich aus Kostengründen, nicht alle Kabelstränge gesleevt.

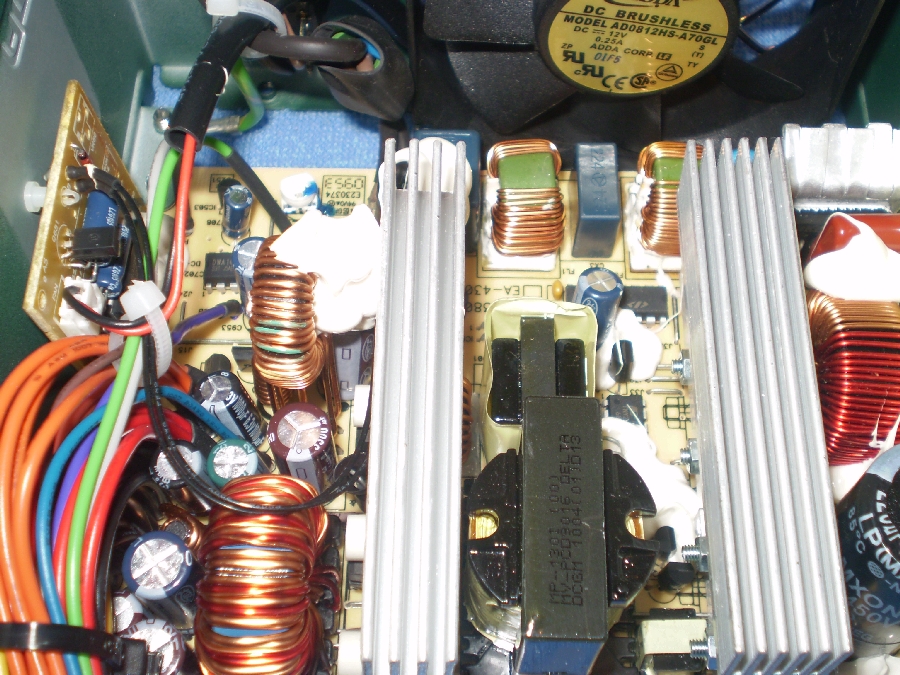

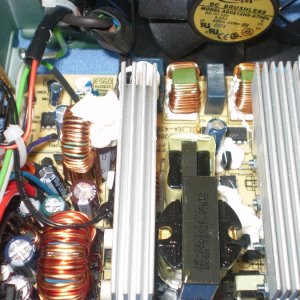

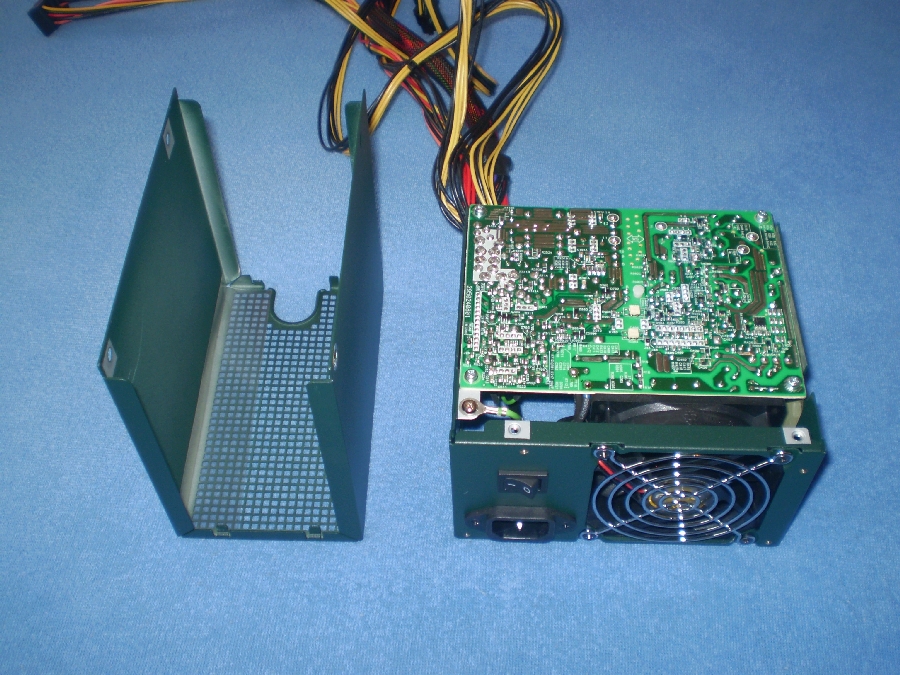

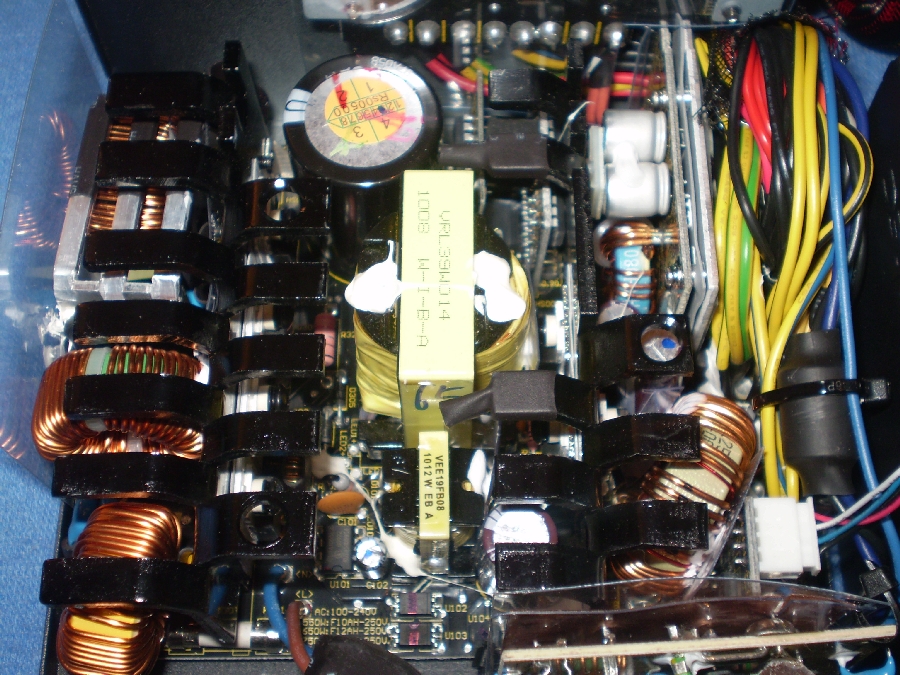

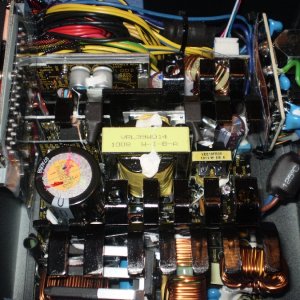

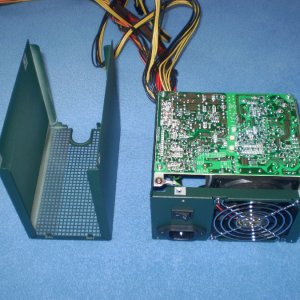

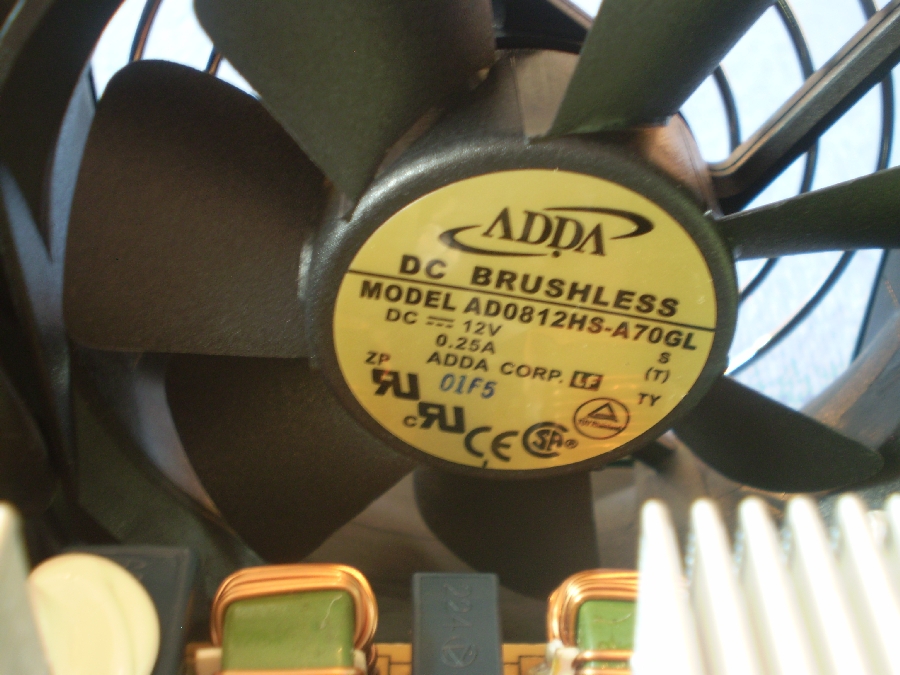

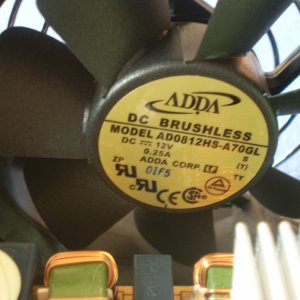

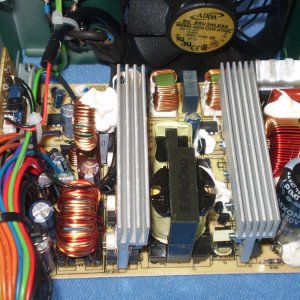

Der 80mm Lüfter war unter Volllast bzw. Überlast hörbar, aber nicht störend. Antec greift beim Platinenmaterial auf das eher selten verwendete CEM-1 zurück, welches aus Hartpapier und Epoxidharz besteht. Es wurde relativ viel mit Klebstoff gearbeitet, was aber den Betrieb aber nicht störende beeinflusst, es soll nur die Entstehung von Störgeräuschen minimieren. Dennoch stellte sich bei der ersten Inbetriebnahme, beim Starten des Systems, ein "Fiepen" ein, welches jedoch im Laufe der Tests immer leiser wurde und am Ende nur noch unter Überlast auftrat.
Das A380 meisterte überraschend die Vollauslastung des Testsystems, und zog dabei ca. 500 Watt aus der Steckdose. Auch der Stabilitätstest war kein Problem für das kleine Kraftpaket.

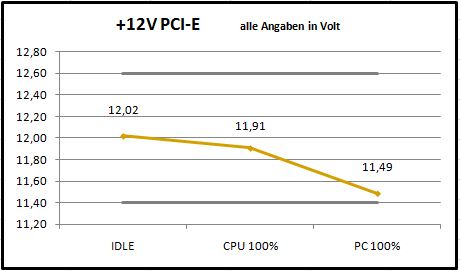

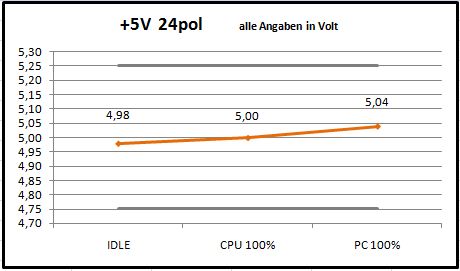

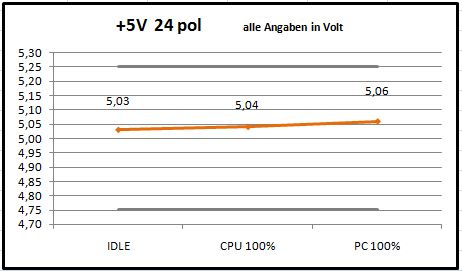

Alle Spannungen blieben innerhalb der ATX-Toleranzen. Man sieht deutlich, dass die 12V Belastung moderner PCs viel größer ist als die Belastung der 5V und 3,3V Schienen.
Zusammenfassend kann man sagen, dass das Antec Green A380 ein sehr gutes und günstiges Netzteil im Budgetbereich ist. Es ist für jeden Office-, Multimedia-, bzw. einfachen Gaming-PC zu empfehlen.

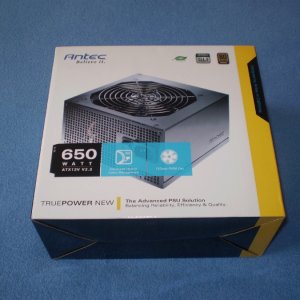

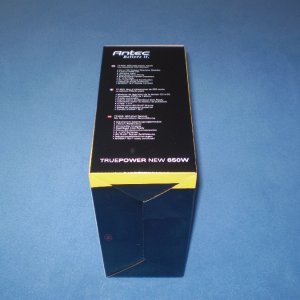

7. Antec TruePower New TP-650

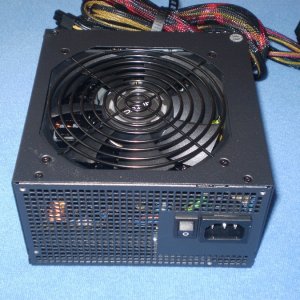

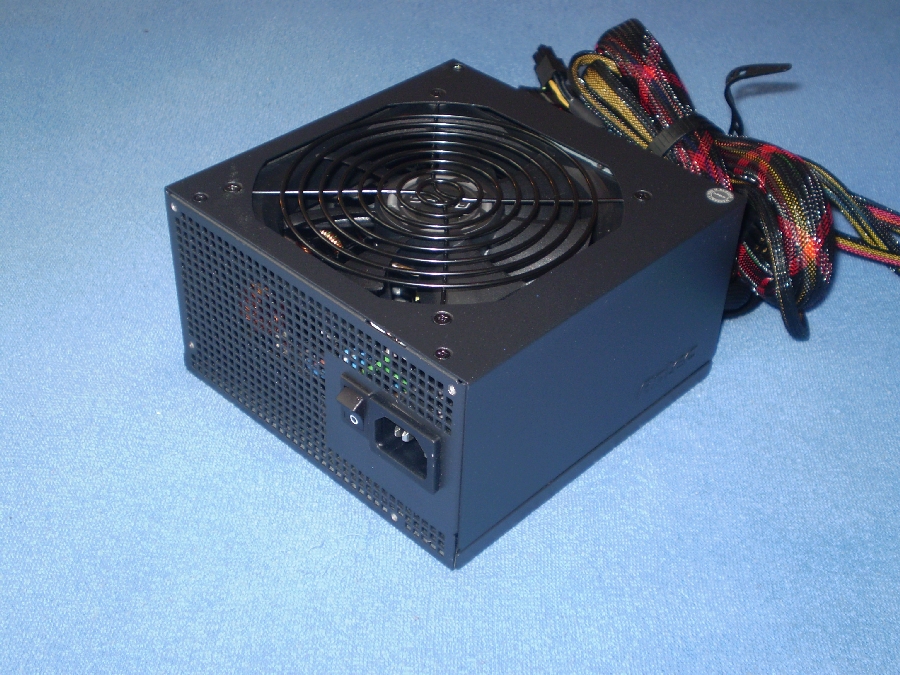

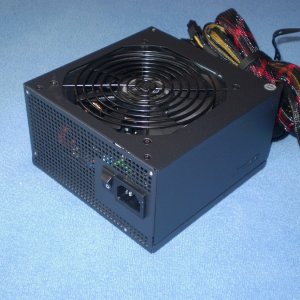

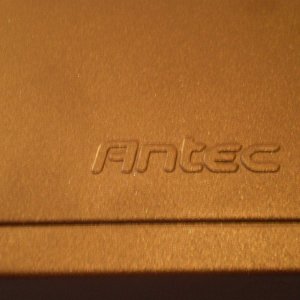

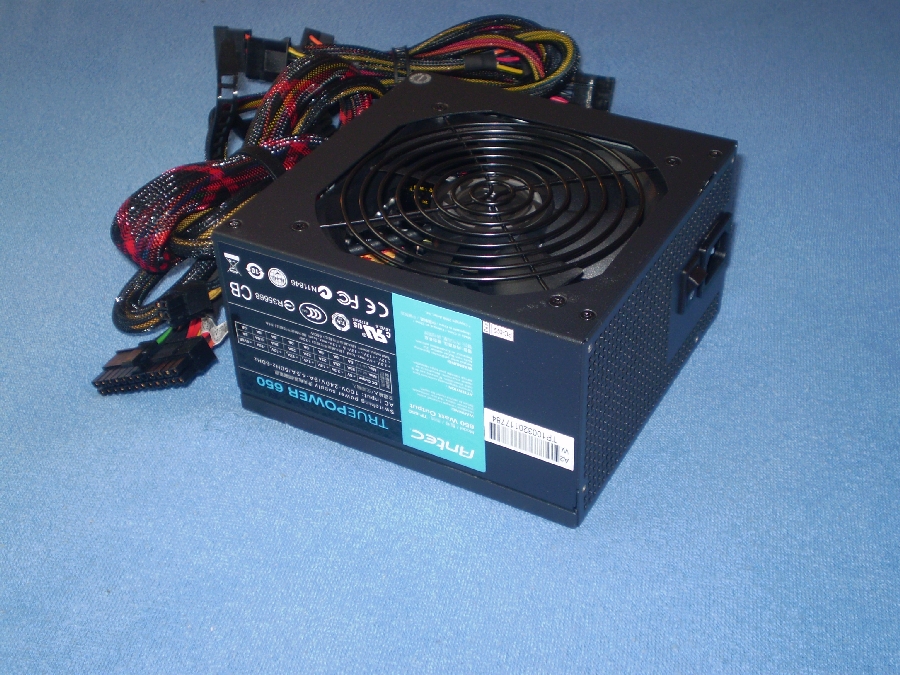

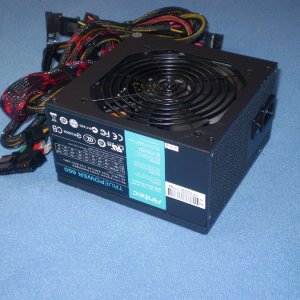

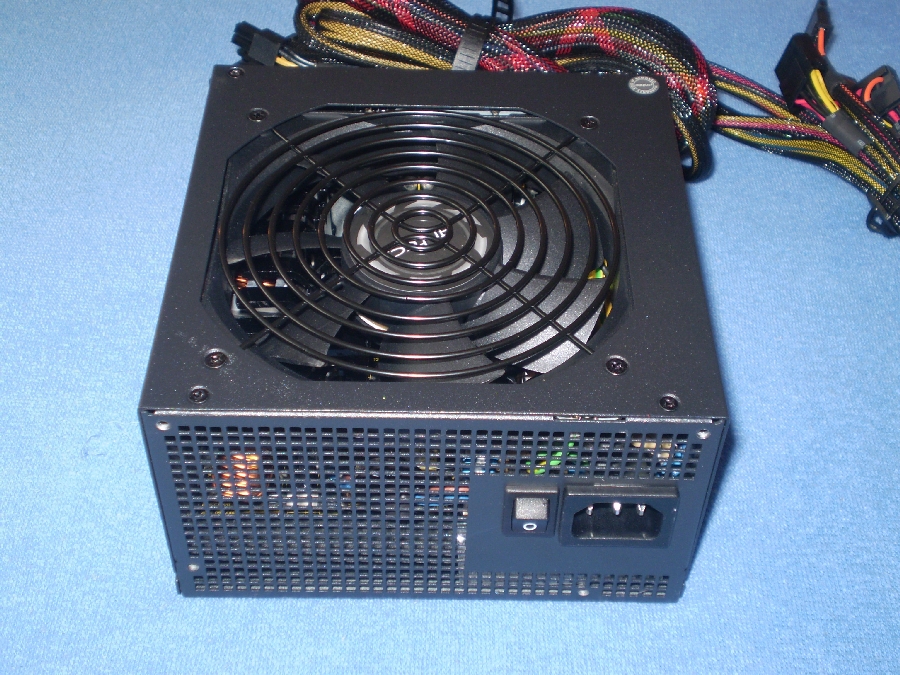

Das Netzteil, sowie der Lüfter samt Lüftergitter sind schwarz lackiert. Die Länge der Kabel ist angemessen und auch alle gesleevt, nur die wichtigsten Kabel sind fest mit dem True Power New verbunden. Kabelausziehhilfen sind nicht vorhanden.

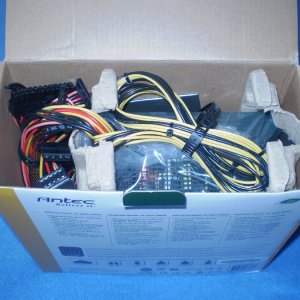

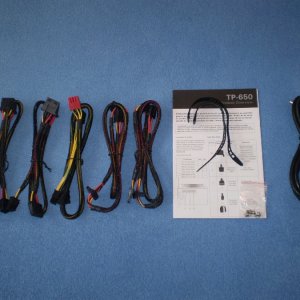

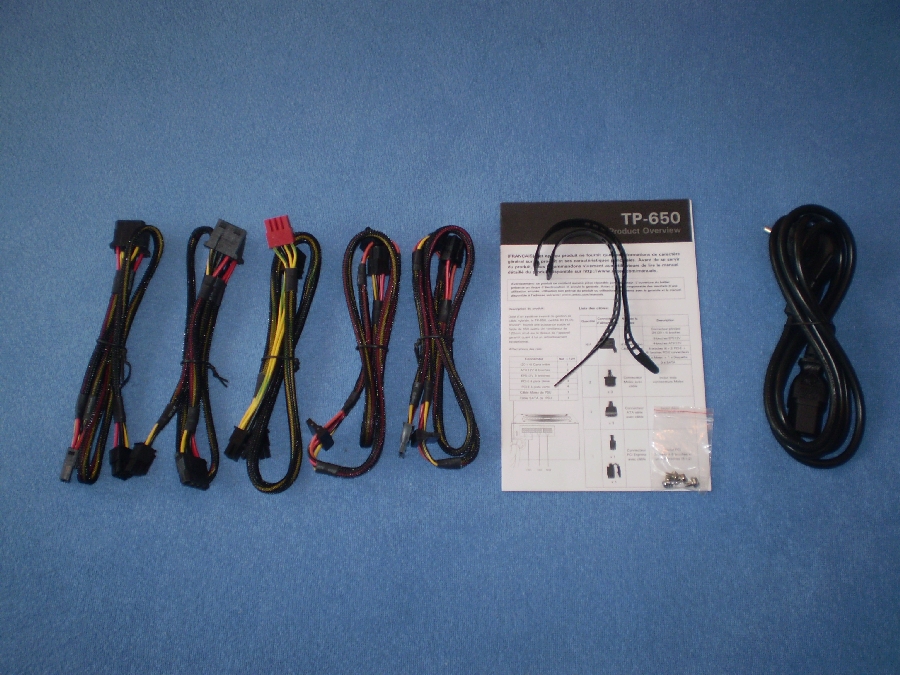

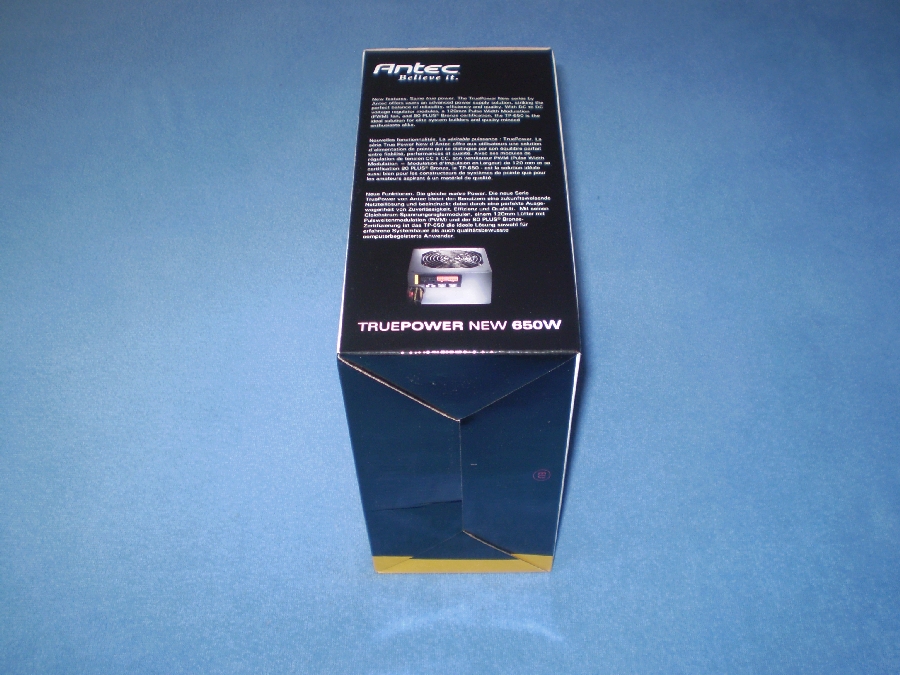

Zum Lieferumfang gehören ein Kaltgerätekabel, vier Schrauben, zwei Plastikkabelbinder sowie der modulare Kabelsatz. Eine Bedienungsanleitung liegt in Form eines Faltblatts in mehreren Sprachen bei.

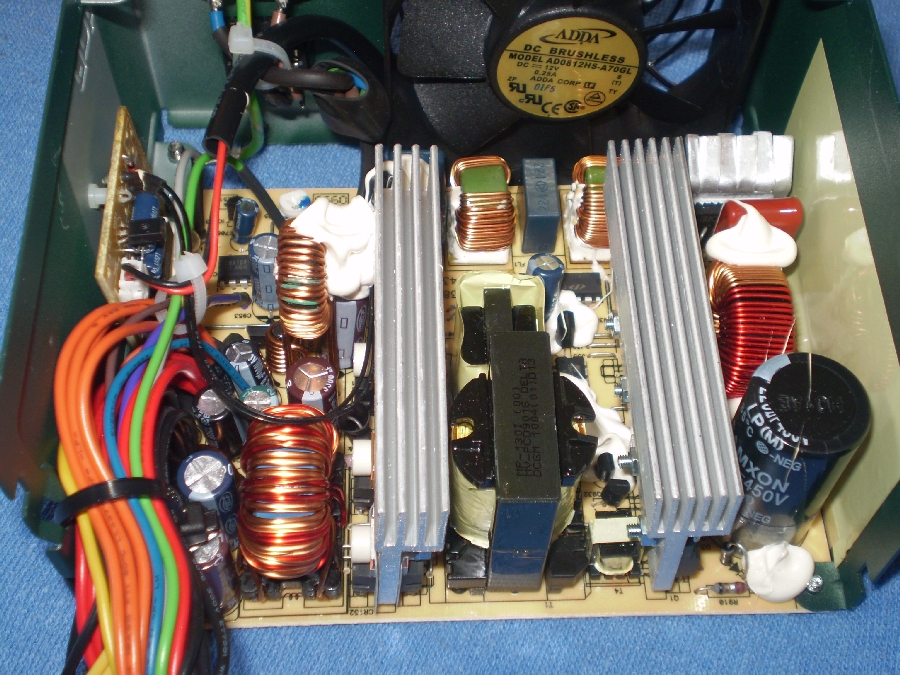

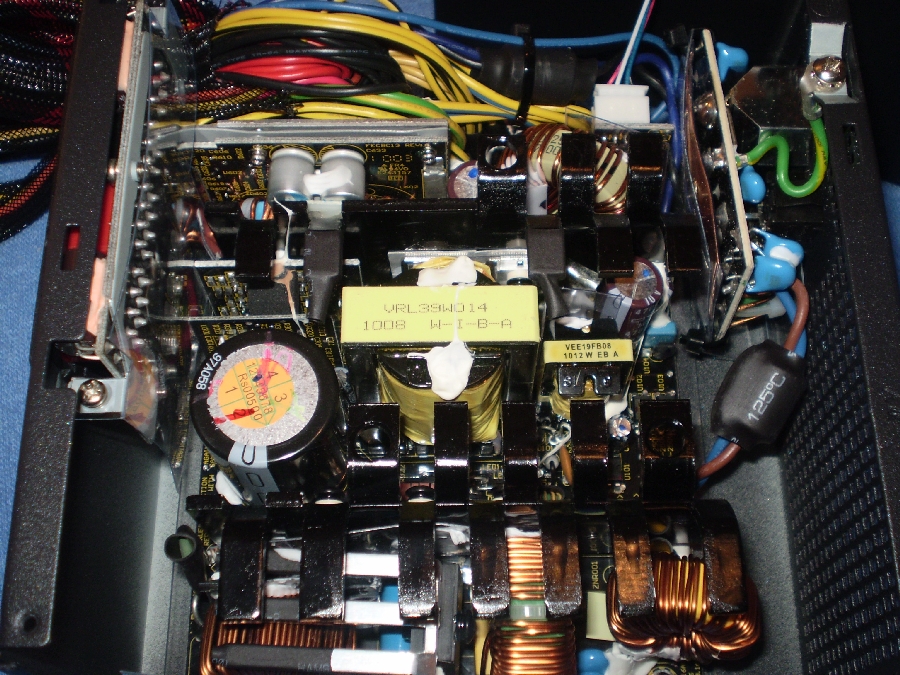

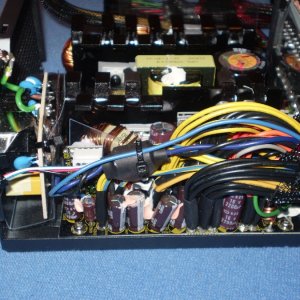

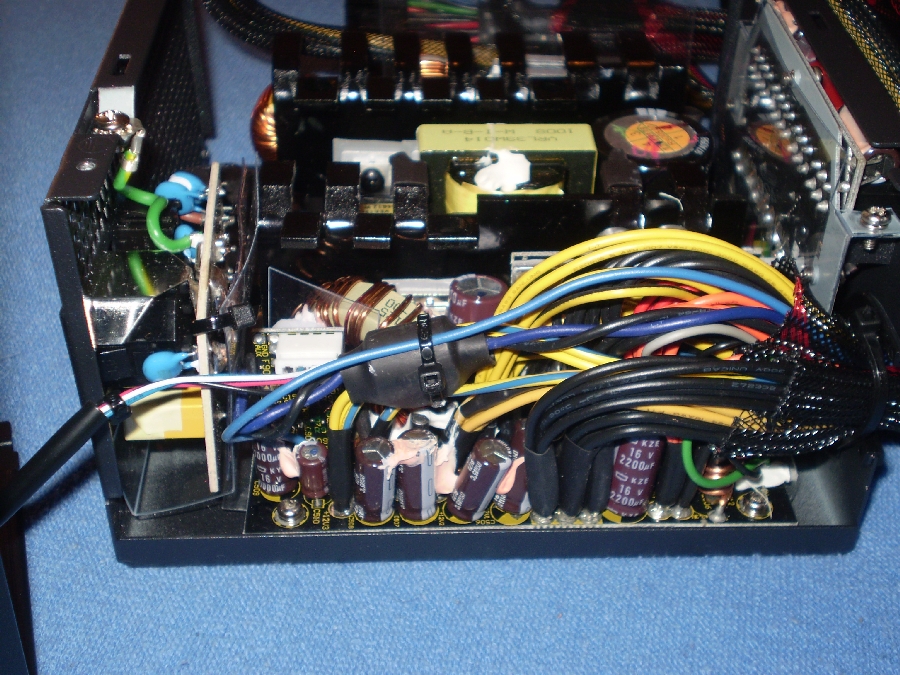

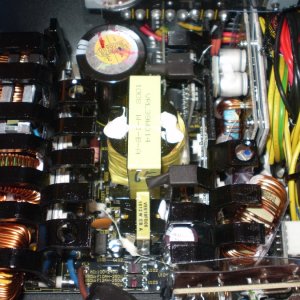

Man findet außen, sowie innen, eine hochwertige Verarbeitung vor. Die schwarze Platine wurde aus dem bewährten FR-4 gefertigt. Störgeräusche traten keine auf und der 120mm Lüfter von ADDA verrichtet seine Arbeit stets unauffällig.

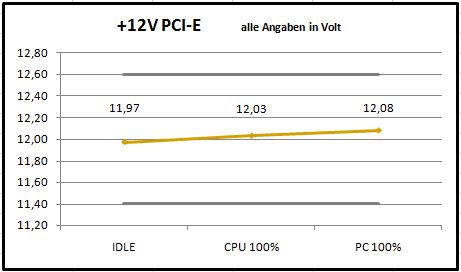

Alle Spannungen lagen innerhalb der Toleranzen und weichen nur sehr wenig vom Sollwert ab. Das Netzteil befand sich aber auch nie im Grenzbereich oder darüber.
Man erhält mit dem Antec True Power New 650W ein stabiles und hochwertiges Netzteil, welches sich wenig Schwächen erlaubt. Einzig der Preis ist etwas zu hoch, da man für knapp unter 100 Euro "nur" ein 80 Plus Bronze zertifiziertes Netzteil erhält.
Ich bin immer für Fragen, Kritik und Anregungen offen. Viel Spaß mit dem Review!
