[Casecon] Light Glass [Worklog]

[illousion]

Ich bin zwar spät aber du kriegst nen Abo, gerade alles durchgesehen freue mich schon auf die Vollendung dieses Meisterwerkes



[bennySB]

Ich glaube darauf warten wir alle.
So toll die zwischenschritte auch mitzuerleben sind, aber man will doch gerne immer gleich das Endprodukt sehen xD



[capten10]

Hi Leute!

Sorry das ich schon wieder so spät dran bin, es hat sich so einiges getan aber alles werde ich diesmal nicht posten.
Also ich fang mal mit dem schönsten an.

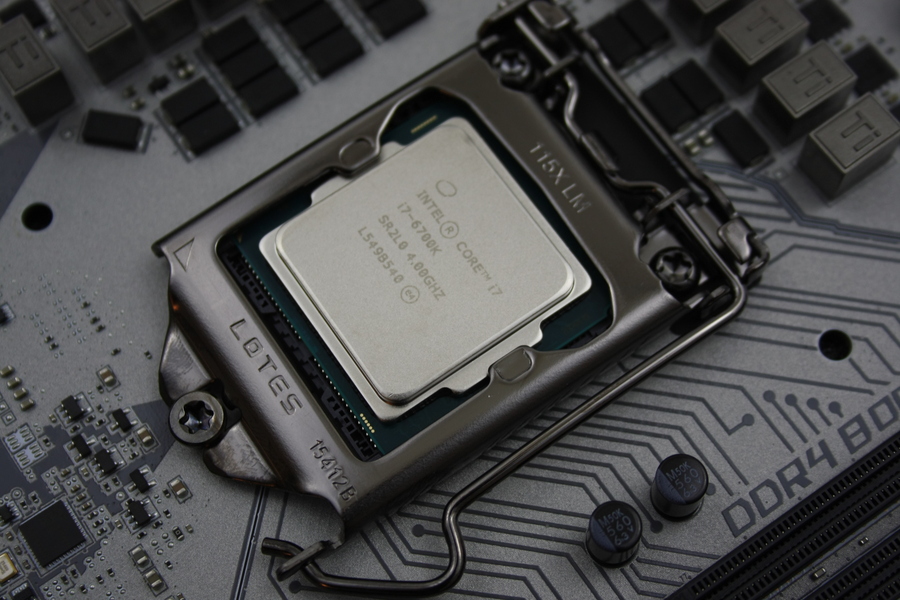

Letze Woche habe ich mir die CPU bestellt und konnte somit endlich alle Wasserkühler verbauen.

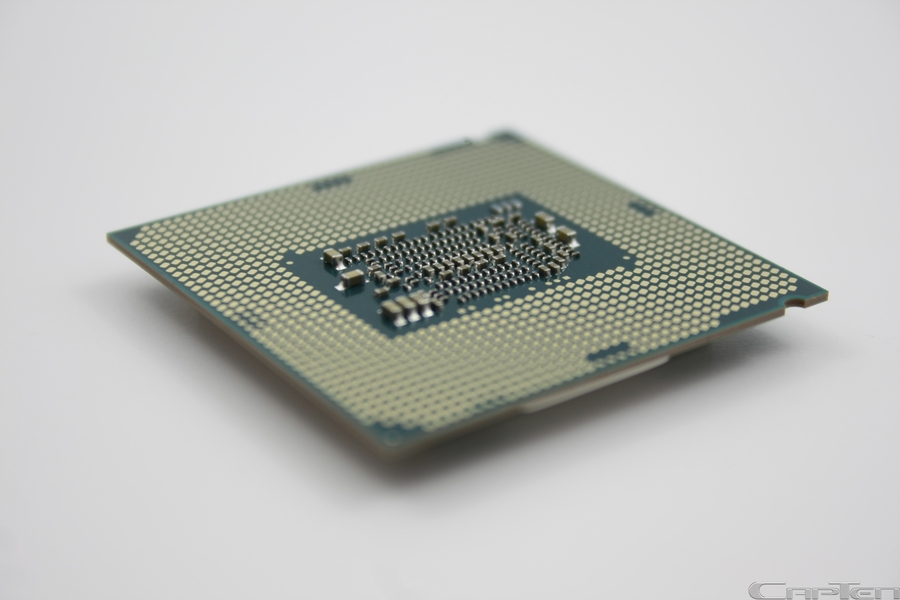

Das Alibifoto!

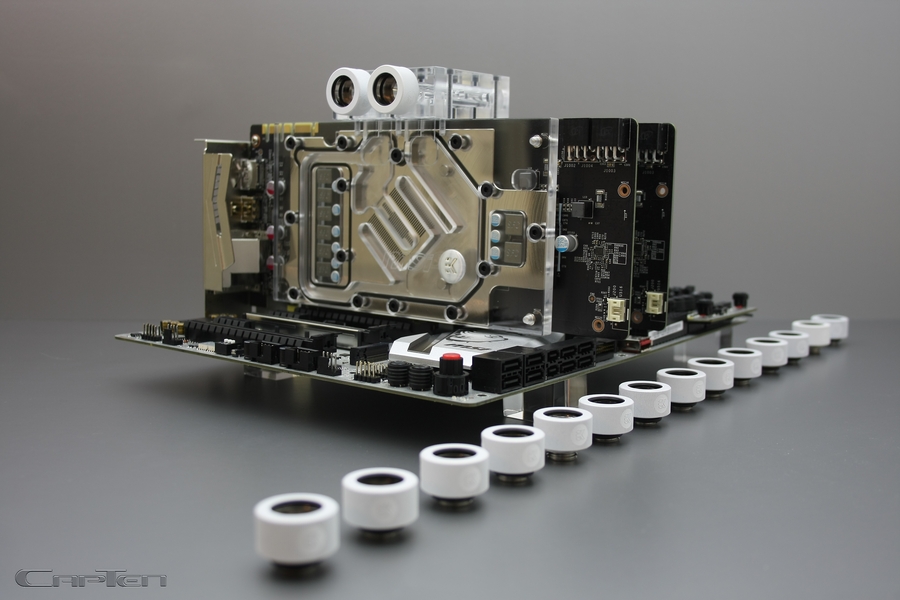

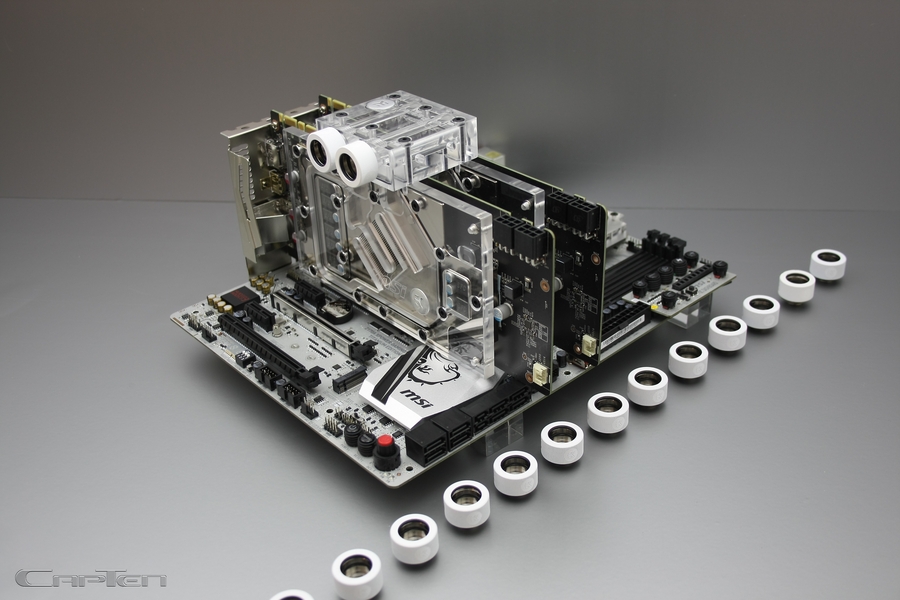

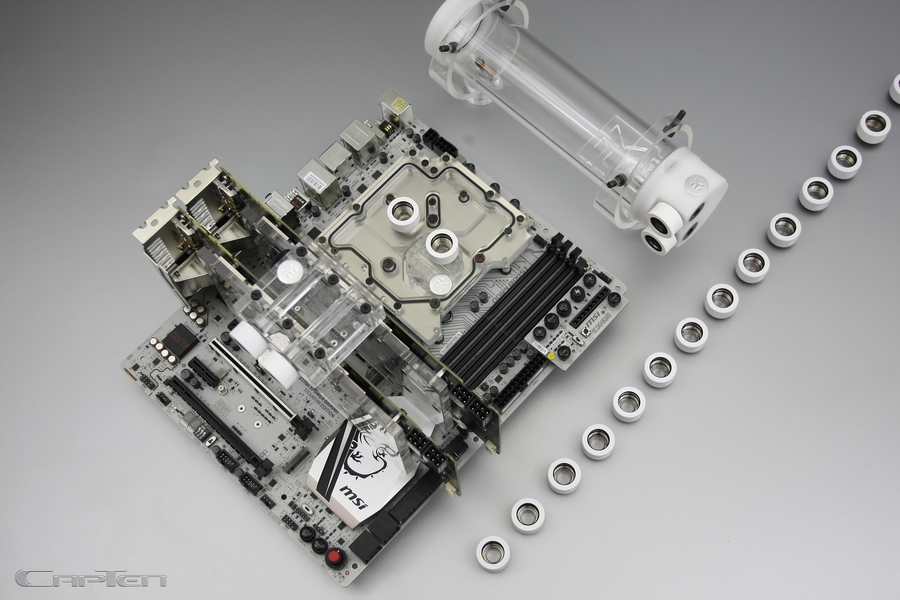

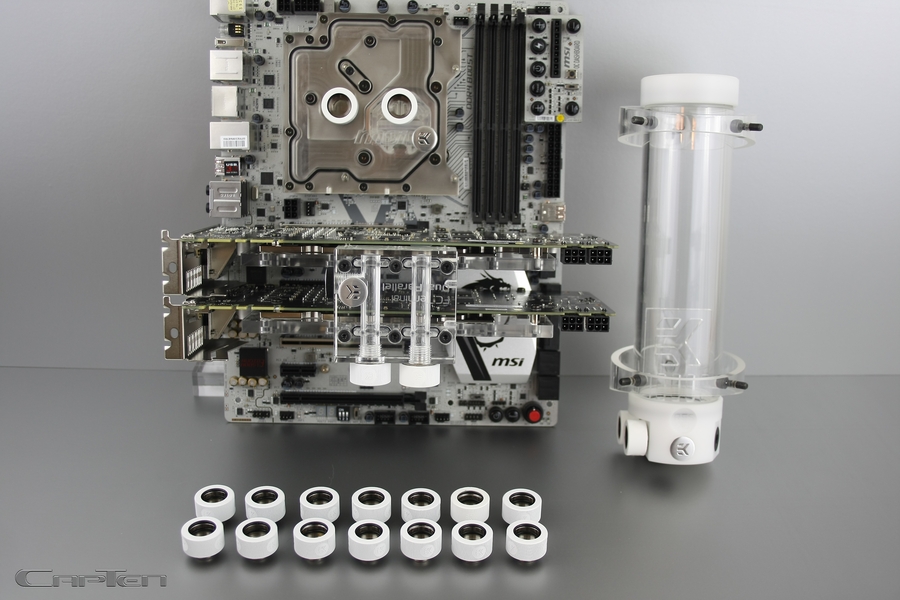

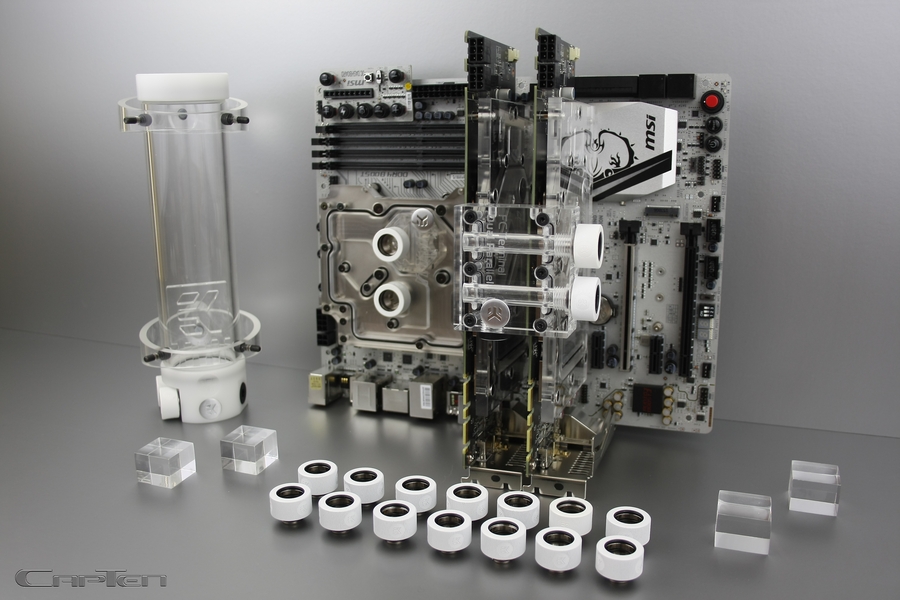

und nun die Wasserkühler

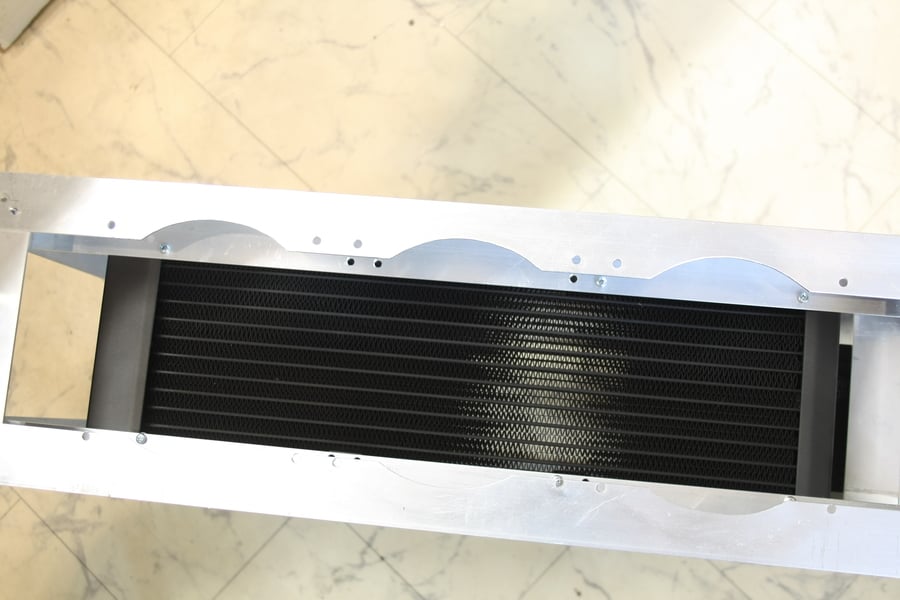

Nachdem ich letztens die letzten Teile von EK erhalten habe, konnte ich die Halterung für den Radiator setzen.
Ist auf den Bilder schlecht zu sehen aber ich habe hinter den 3 Fan Öffnungen nochmal 2 Winkel gesetzt die den Radi tragen.

vorne

unten

hinten

oben

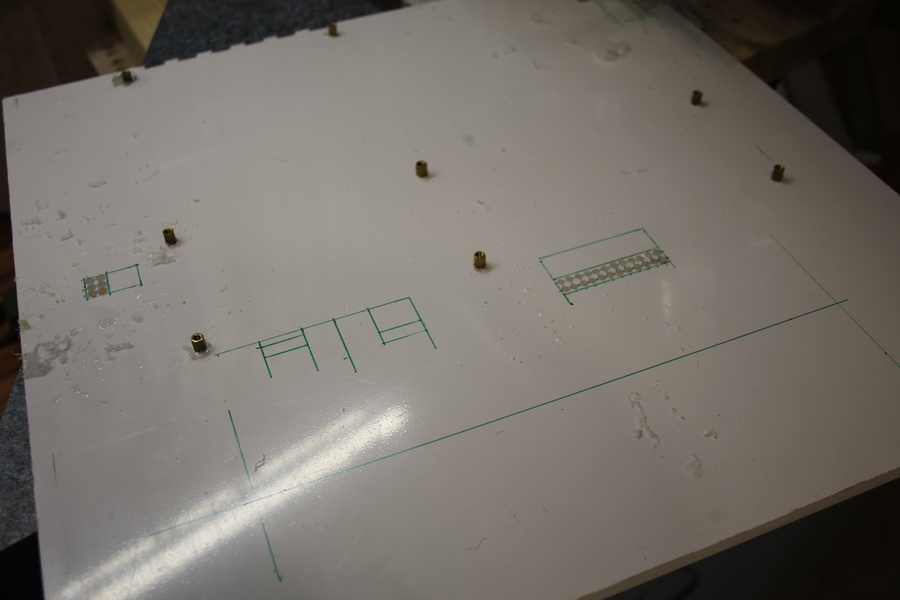

dann habe ich noch alle nötigen Bohrungen im MB-tray gesetzt

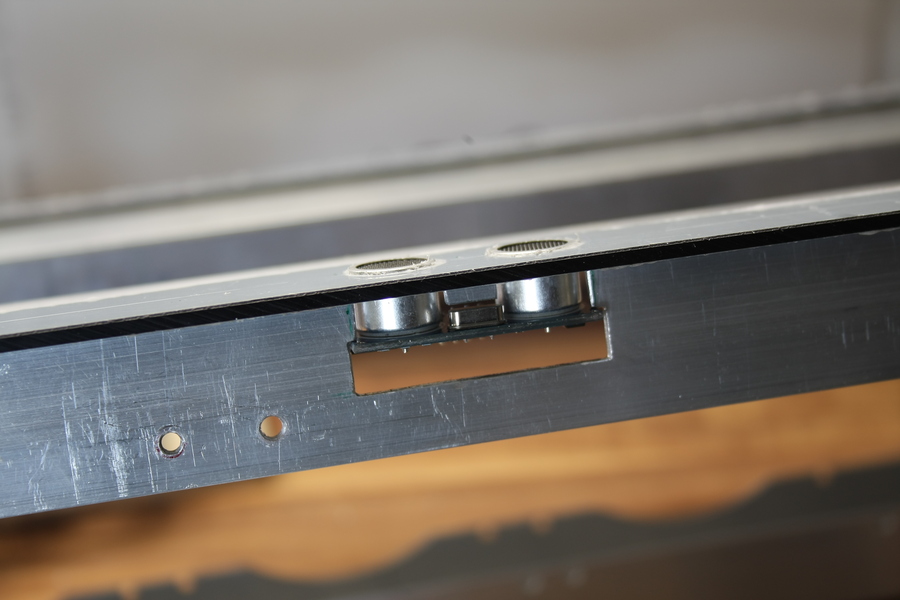

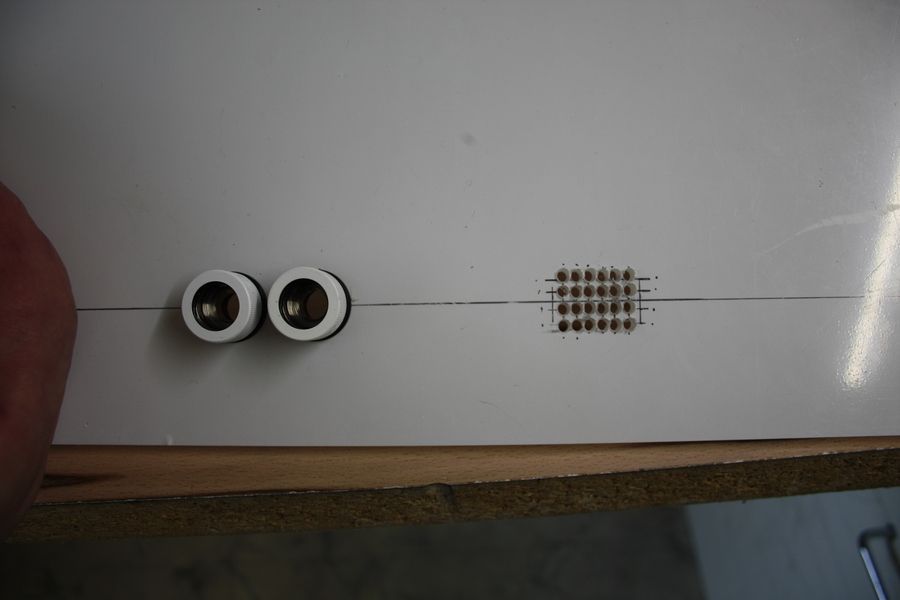

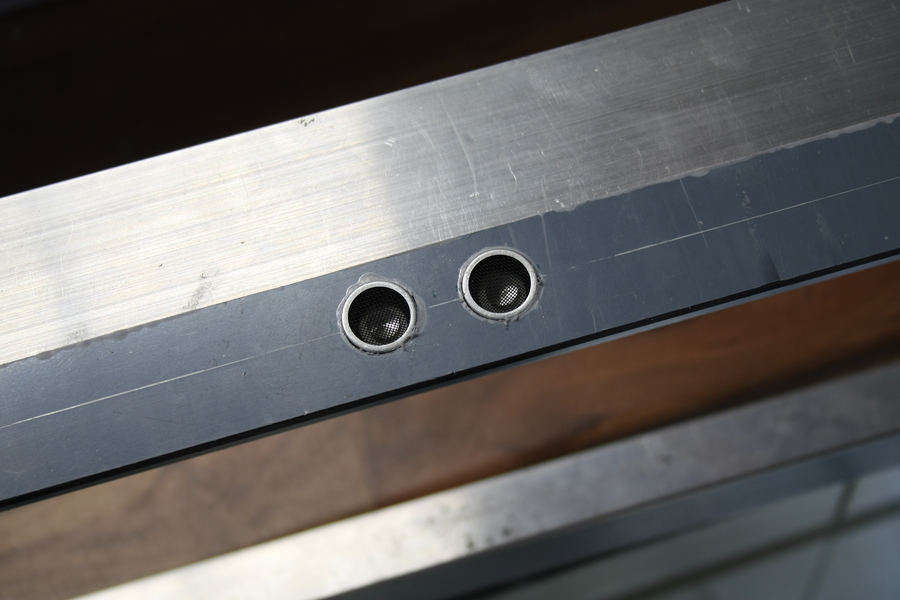

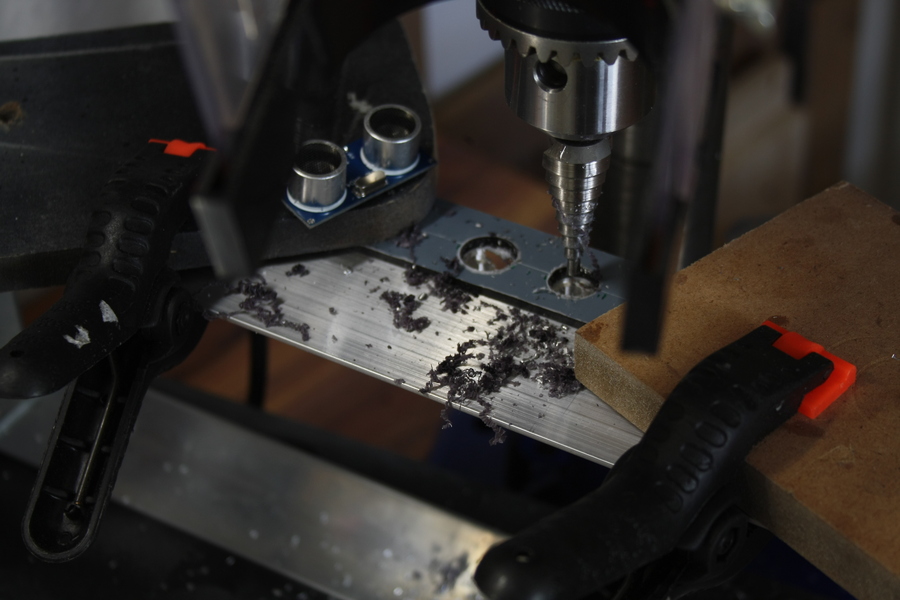

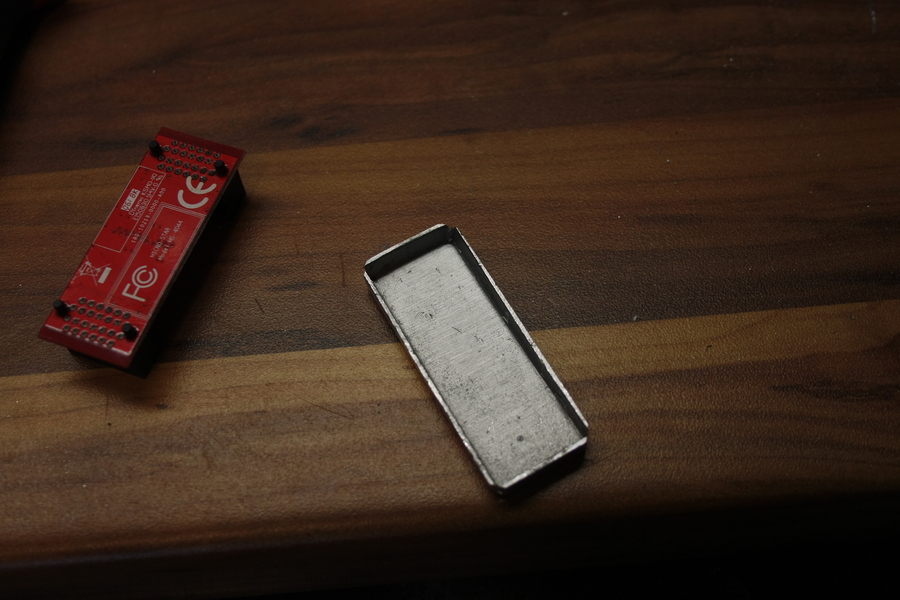

hier habe ich den Ultraschallsensor montiert, hätte nicht gedacht das ich das auf Anhieb hinbekomme aber es passt wunderbar.
Wie ich ihn von unten befestige bzw fixiere weiß ich noch nicht. Die Löcher am Rande des Sensors sind kleiner als ein Millimeter.

von vorne musste ich etwas mehr ausschneiden damit ich den Sensor von unten reinschieben kann.

Und hier dann noch gleich ein kleines Testvideo dazu

Eingebundener Inhalt

Youtube

youtube.com/watch/?v=e702PrsO_4o

An dieser Stelle findest du externe Inhalte von Youtube. Zum Schutz deiner persönlichen Daten werden externe Einbindungen erst angezeigt, wenn du dies durch Klick auf "Alle externen Inhalte laden" bestätigst: Alle externen Inhalte laden Ich bin damit einverstanden, dass mir externe Inhalte angezeigt werden. Damit werden personenbezogene Daten an Drittplattformen übermittelt.
Für mehr Informationen besuche die Datenschutz-Seite.

mehr updates in kürze, ich habe da noch einiges :thumbsup:​



[Pladdaah]

Hat sich einiges getan! Sieht schon mal nicht schlecht aus.
I like it



[capten10]

Dank dir, ich hab hier noch viel mehr Log Fotos aber das hätte ich heut nicht alles geschafft. Mal schauen was ich Weekend noch so reiße aber meine erledigten arbeiten reich ich schnellst möglich nach.
Hatte viel zu tun über Ostern, war froh nebenher überhaupt noch basteln zu können aber incl der letzten Woche hat sich doch einiges angesammelt.



[capten10]

So nun gleich das nächste Update.
An allen Ecken und Enden geht's voran

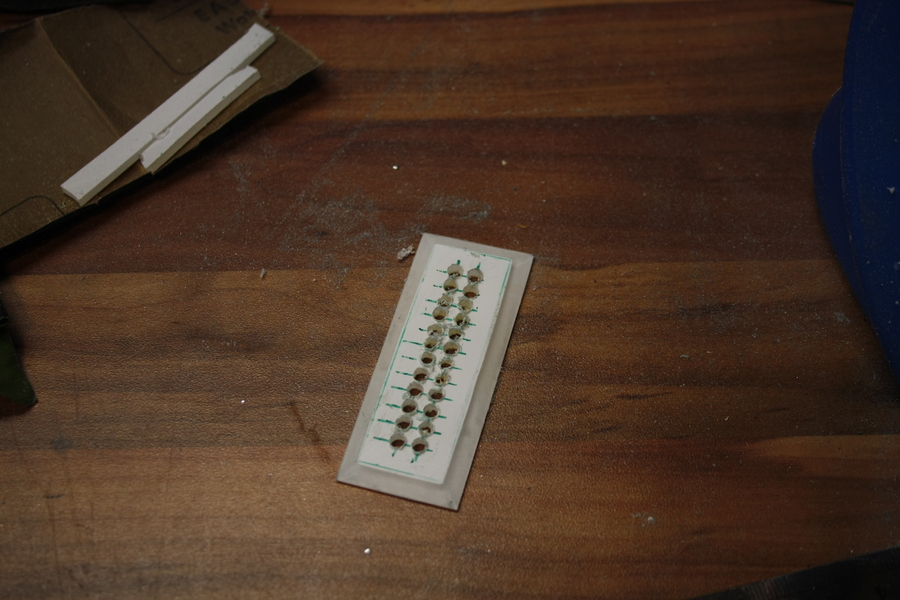

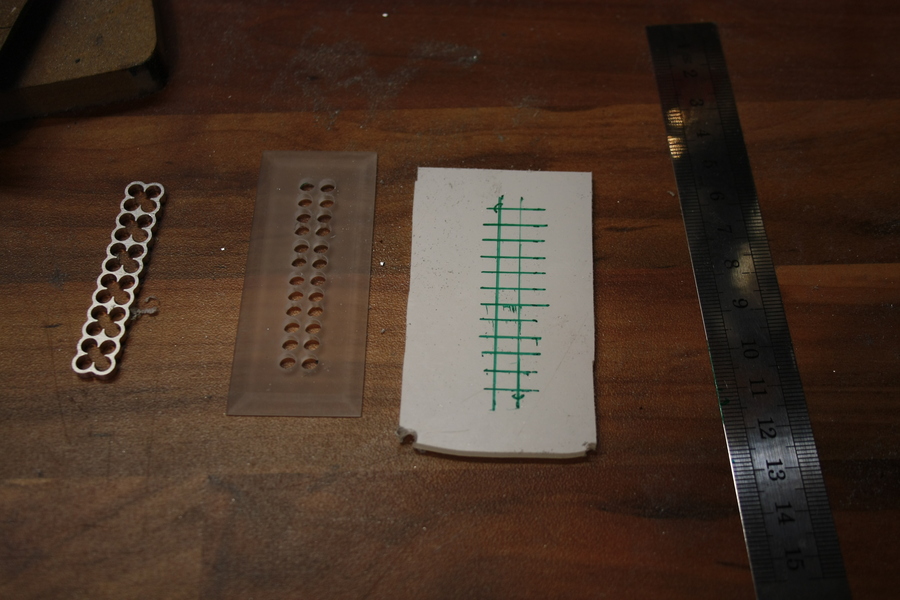

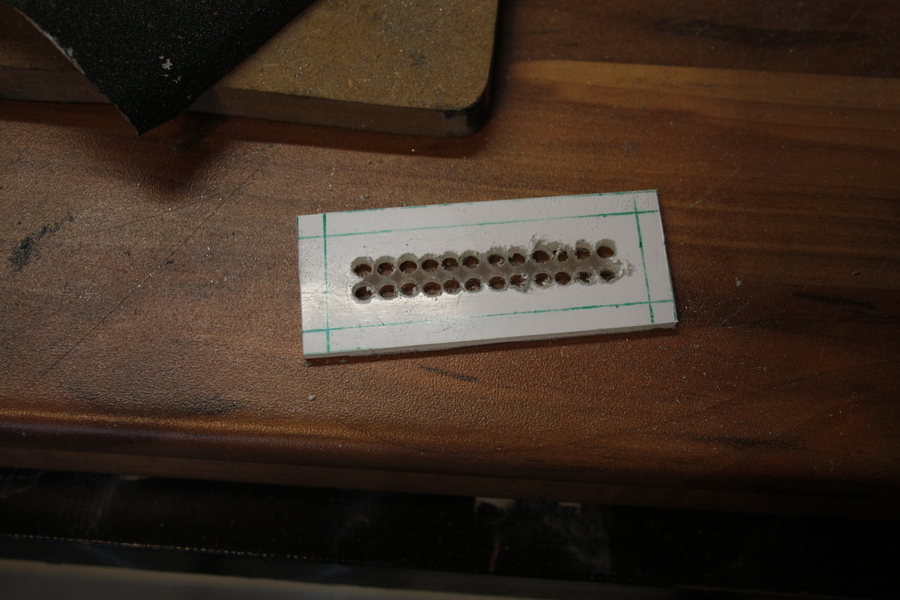

Für die Kabeldurchführung im Mainboardtray habe ich für das 24pin Kabel 2 Blenden gefertigt.
Die erste vergaß ich ganz zu fotografieren, deshalb sind die Fotos etwas vermischt.

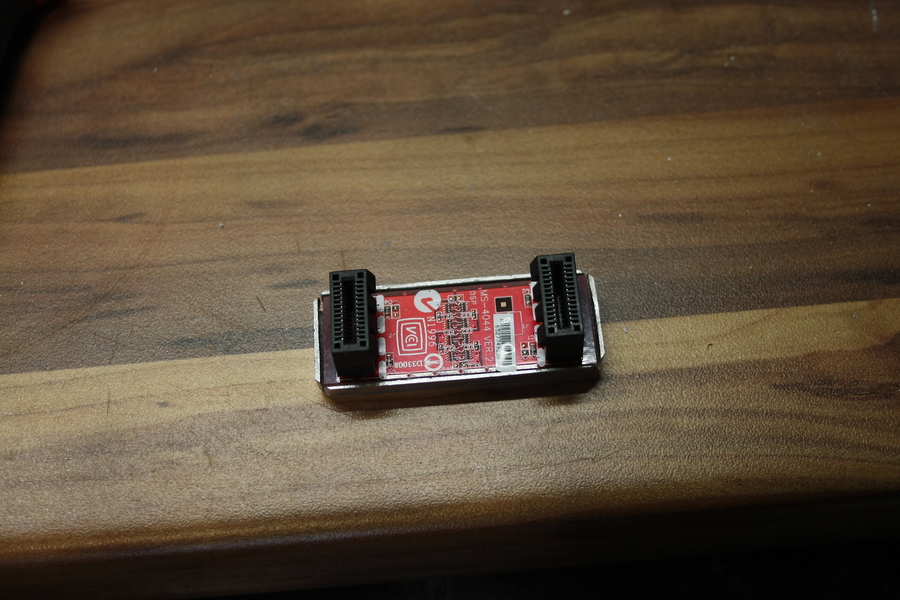

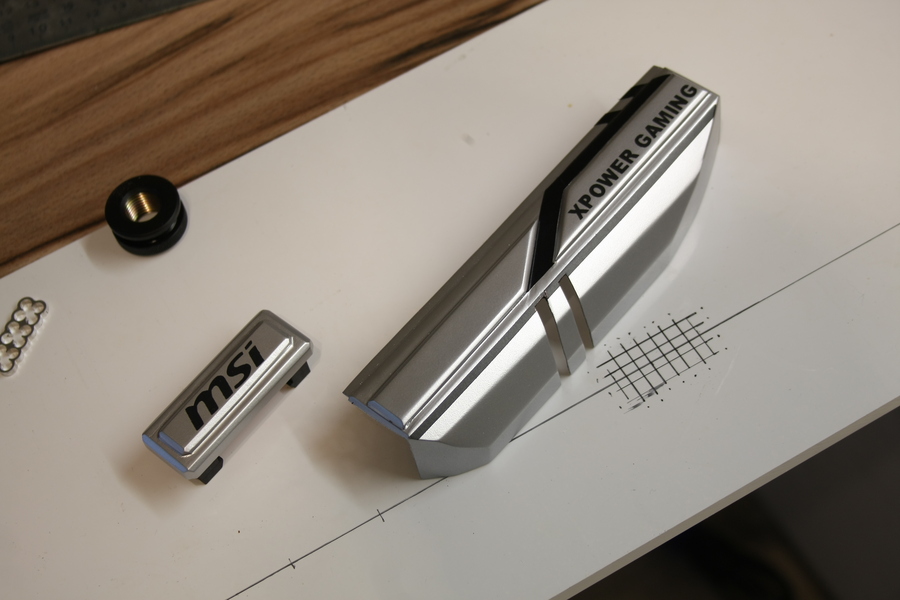

Über Ostern ging es dann an die SLI-Brücke und ein IO-Cover.

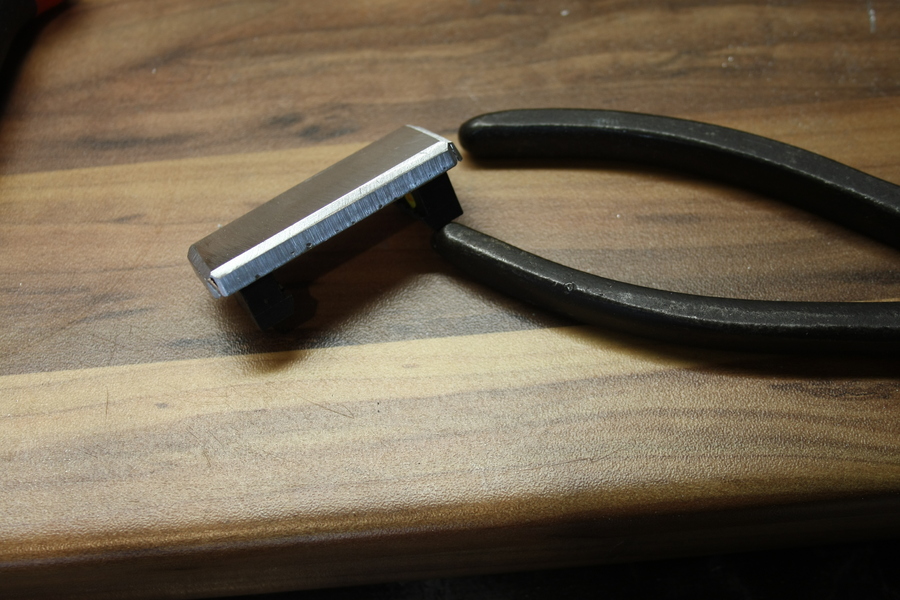

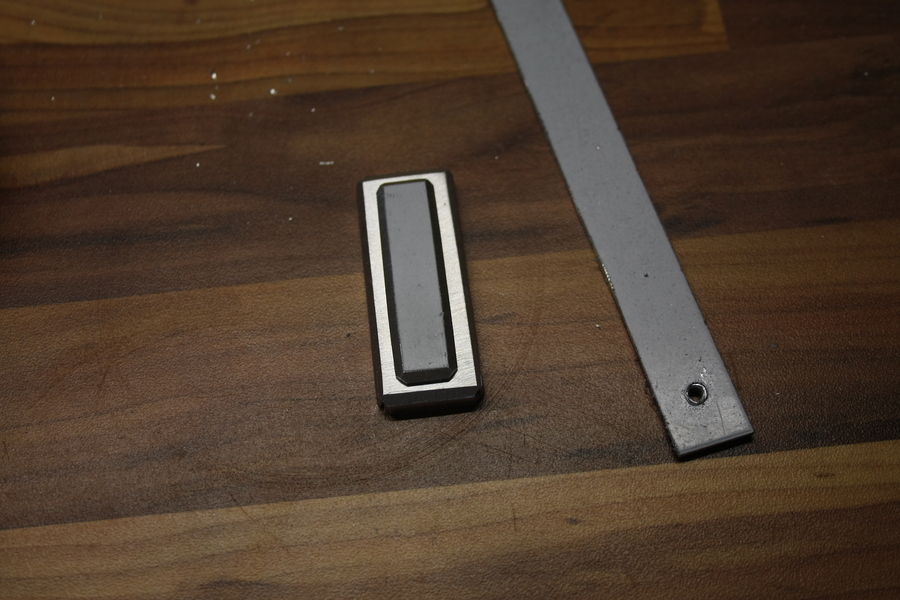

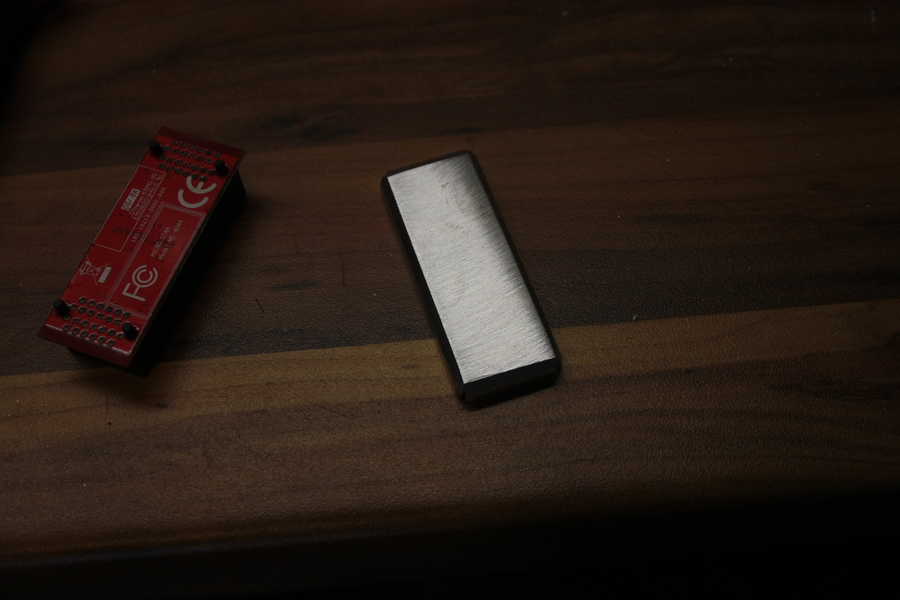

Ich hab mal ein bischen ALU gekantet und kam dann auf dieses Ergebniss

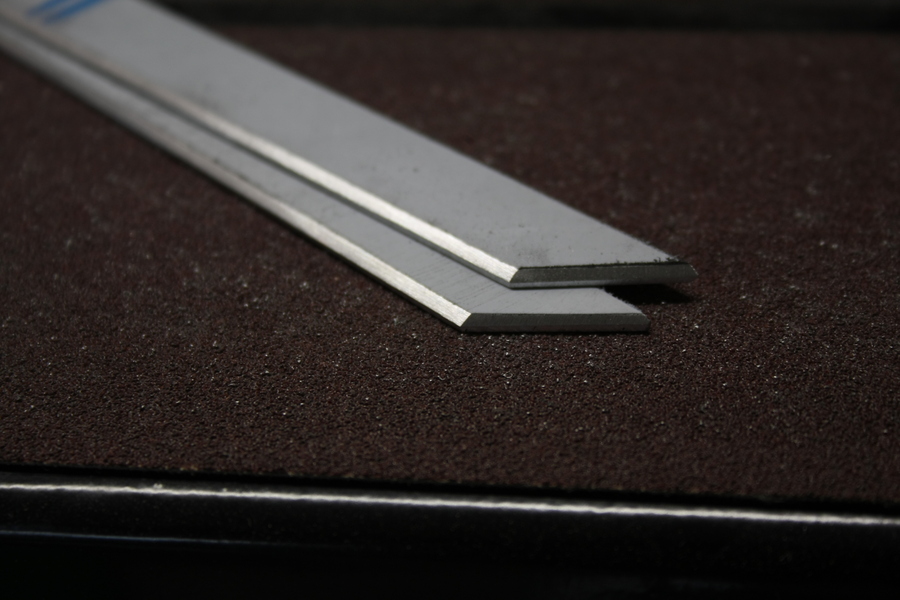

fand ich noch etwas langweilig also habe ich noch eine 2mm Leiste drauf geklebt

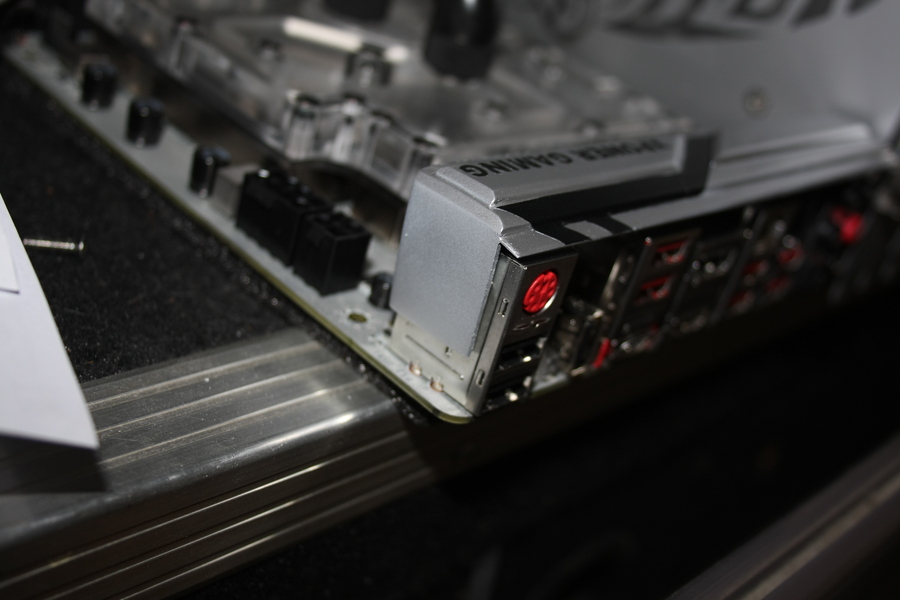

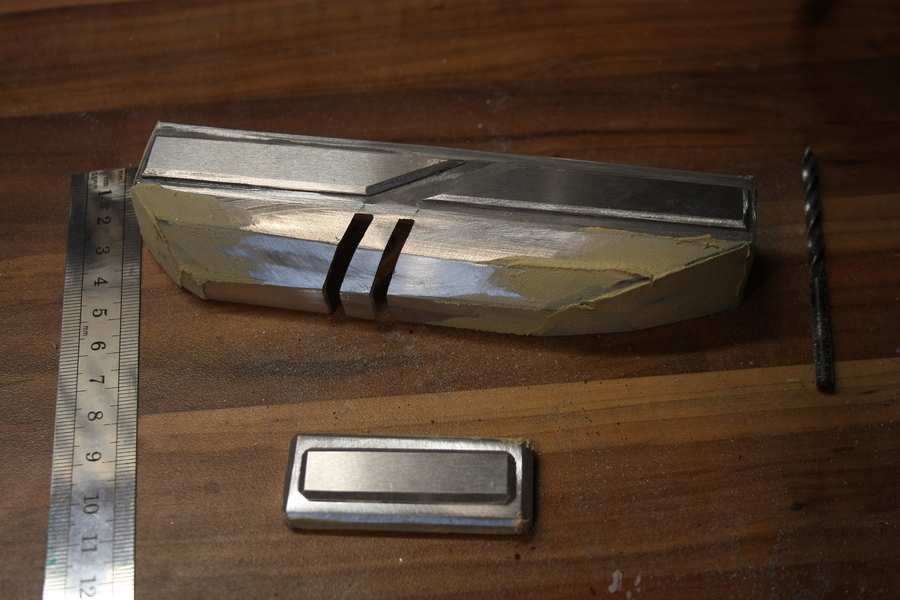

Das IO-Cover erst mal nach einer groben Skizze gekantet

leider wurde es mit GPU-Backplate doch zu eng also musste ich den unteren Bereich noch absägen

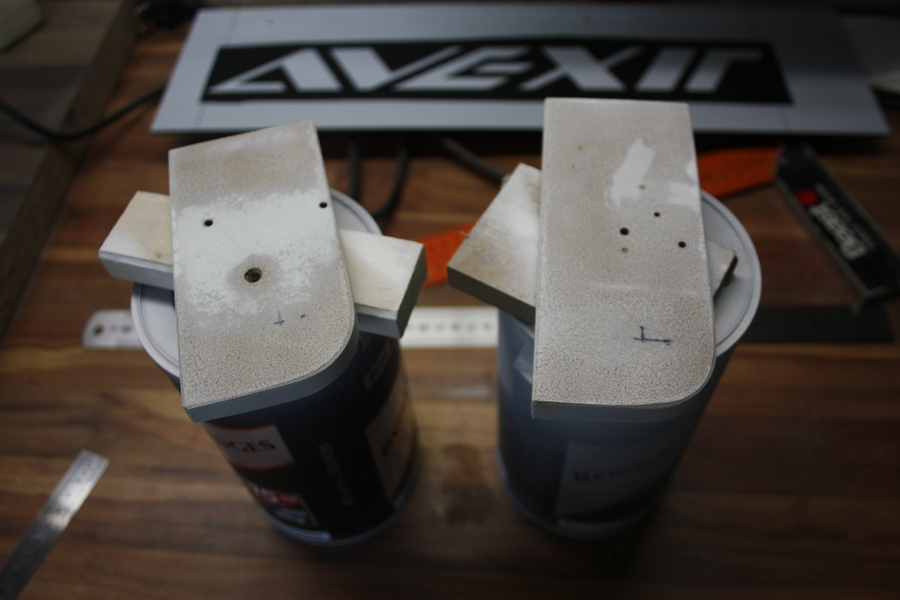

in Silber lackiert,dann noch etwas Folie und ein paar Aufkleber

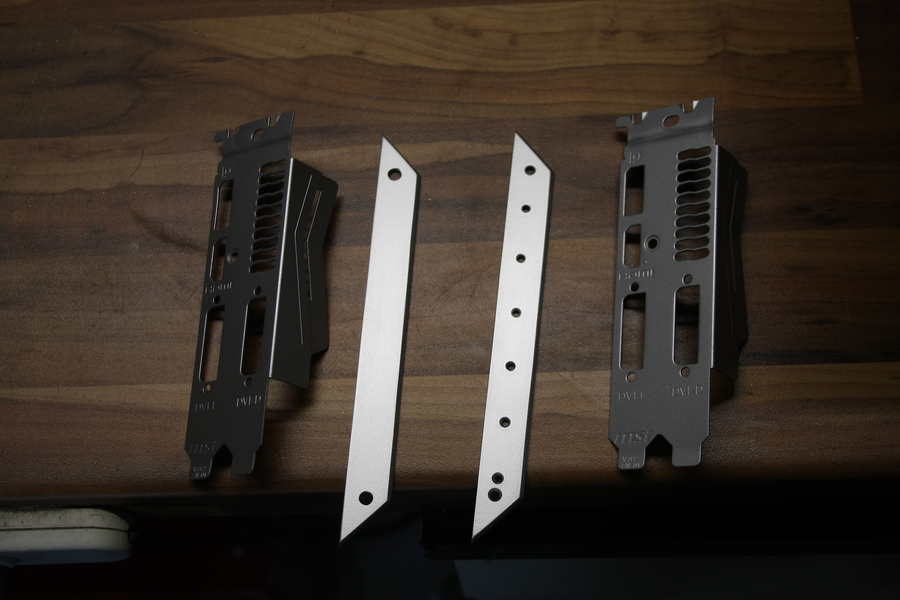

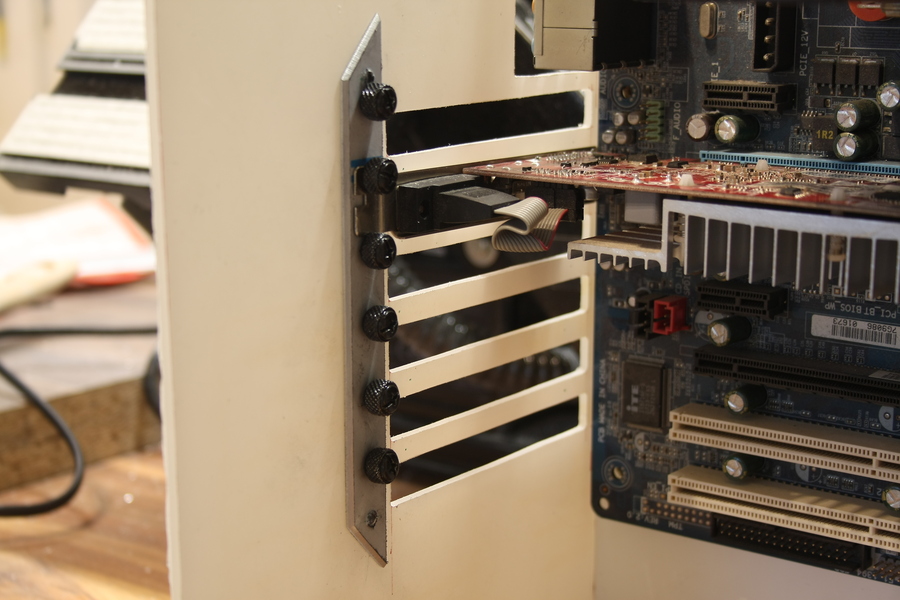

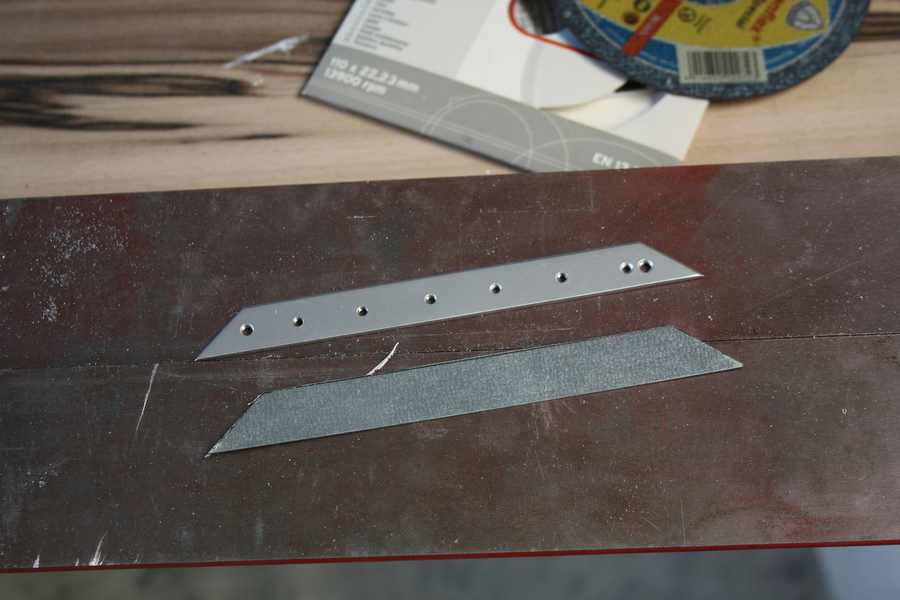

hier sind 2 Blenden an der die GPU´s verschraubt werden damit das Gewicht nicht komplett auf dem Plexiglas sitzt

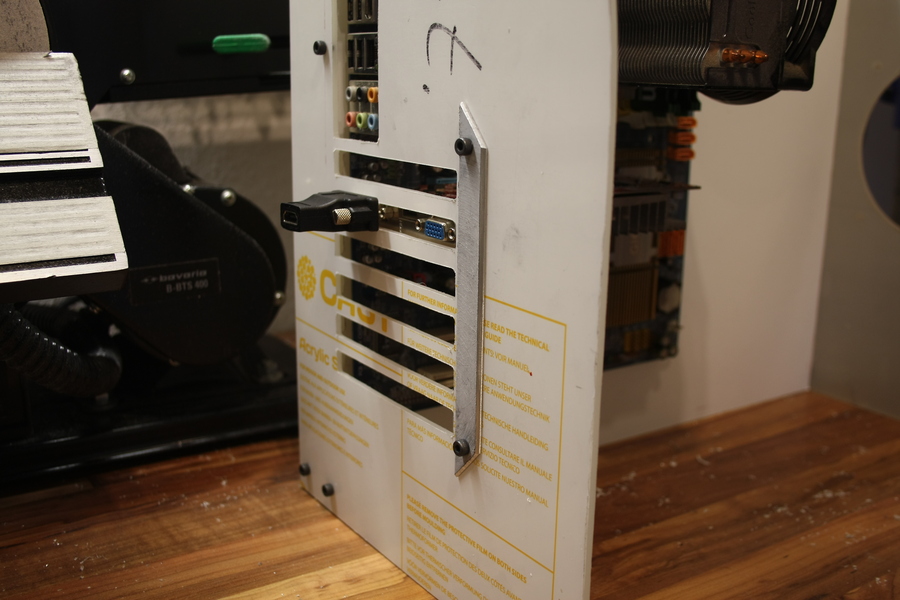

alle Löcher gesetzt Gewinde geschnitten und Anprobe

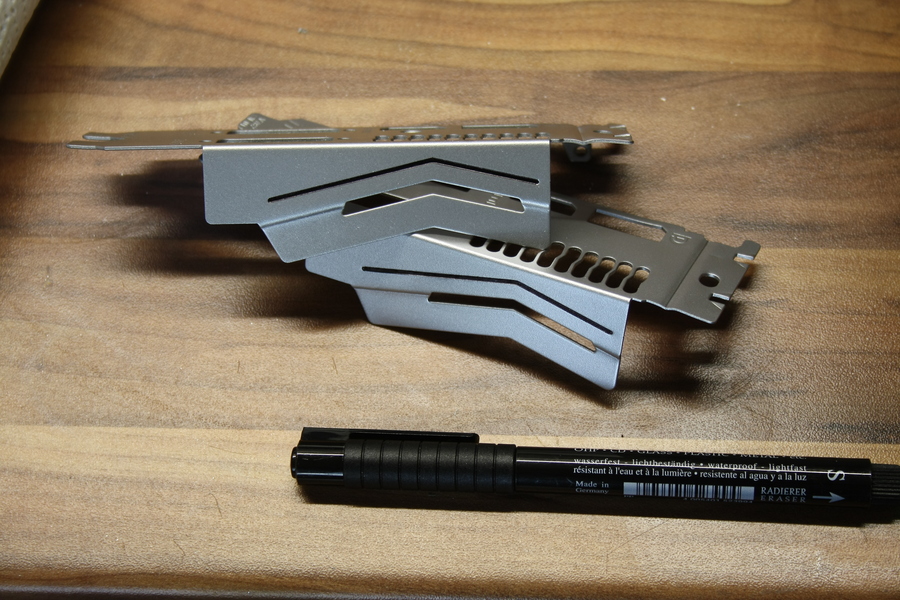

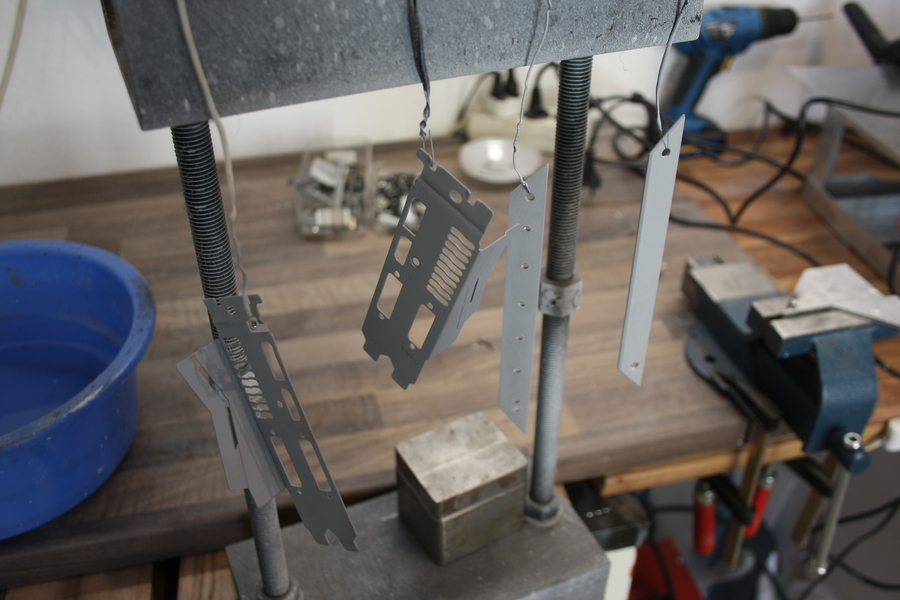

die habe ich dann zusammen mit den PCI-Slot Blenden lackiert.
Die Blenden habe ich vorher noch gerade gebogen

auch wenn man es nicht sieht aber das mußte sein xD



[capten10]

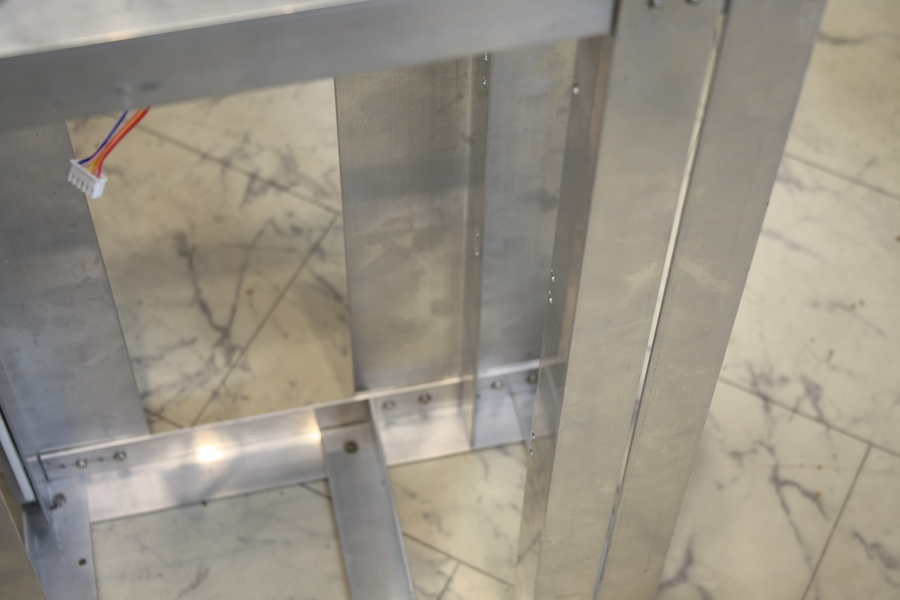

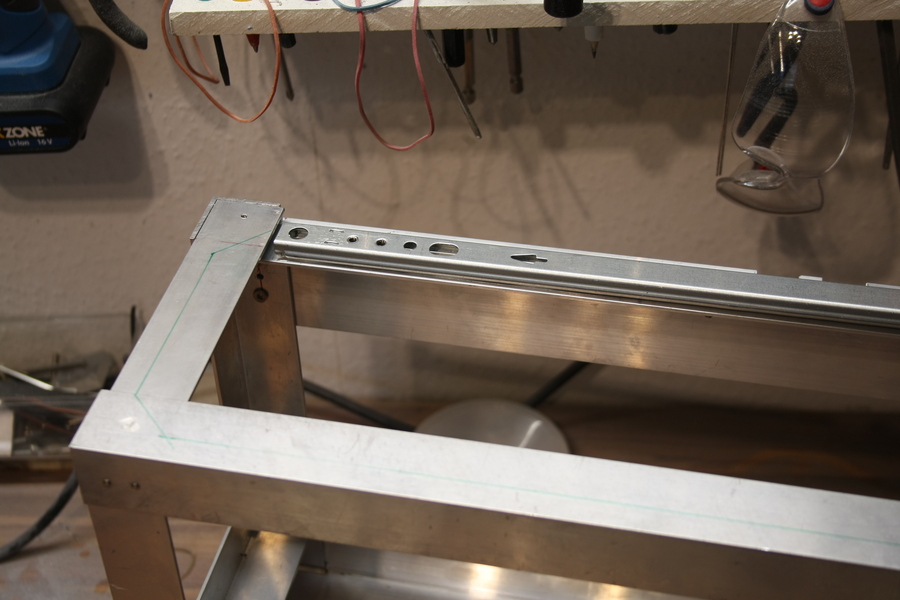

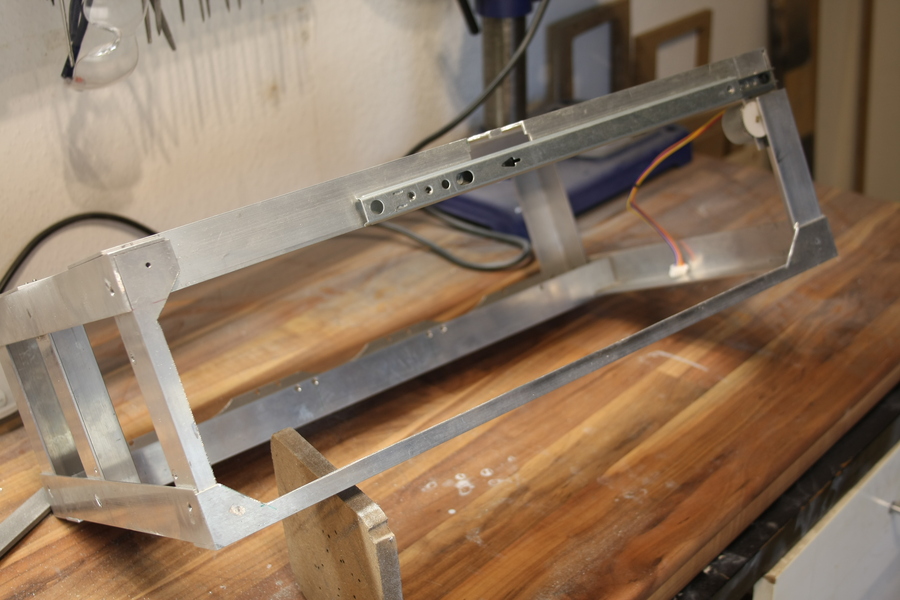

Nachdem ich letztens mal die PSU drinne hatte viel mir auf das die Winkel die ganze Sicht versperren also habe ich die Winkel im Bereich der Schiebetür mit einer Flex gekürzt

gefällt mir

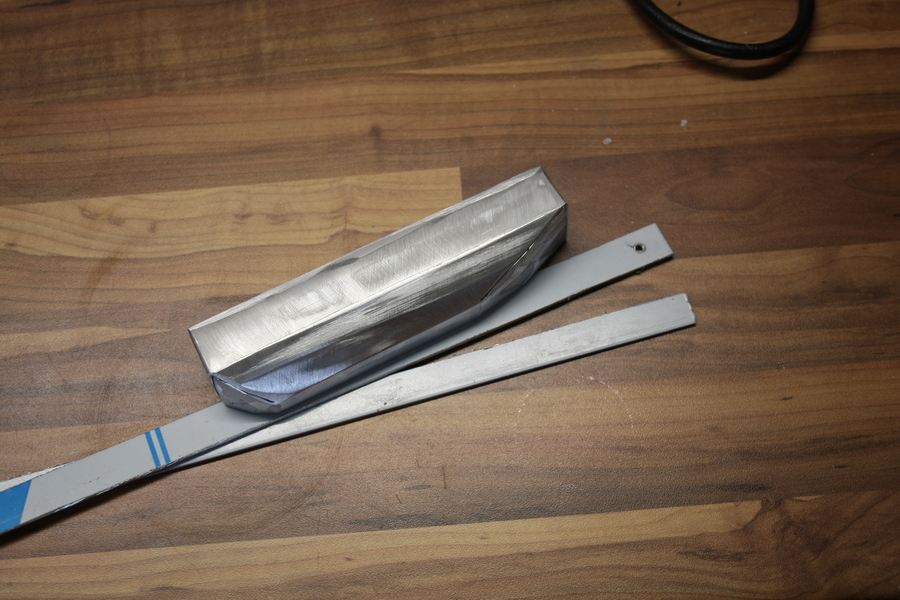

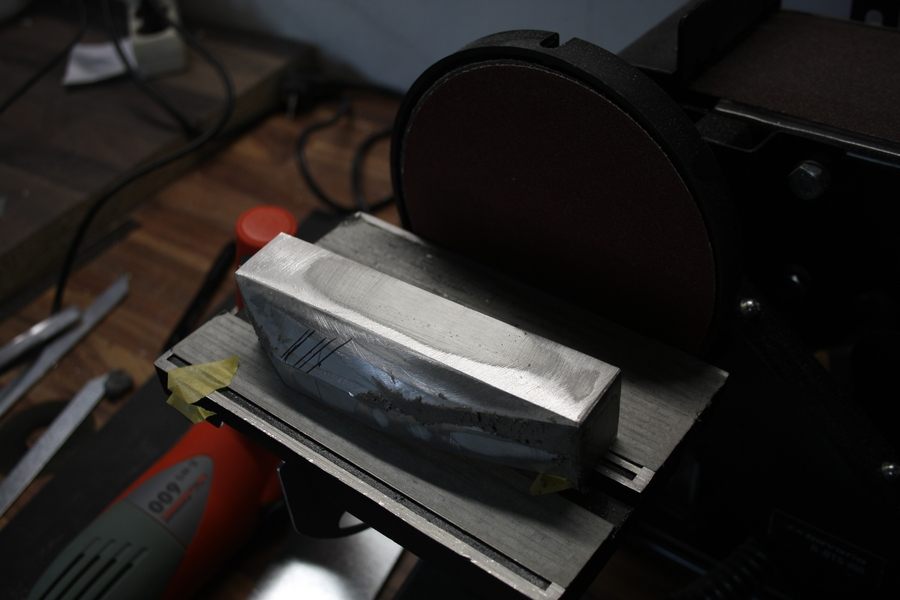

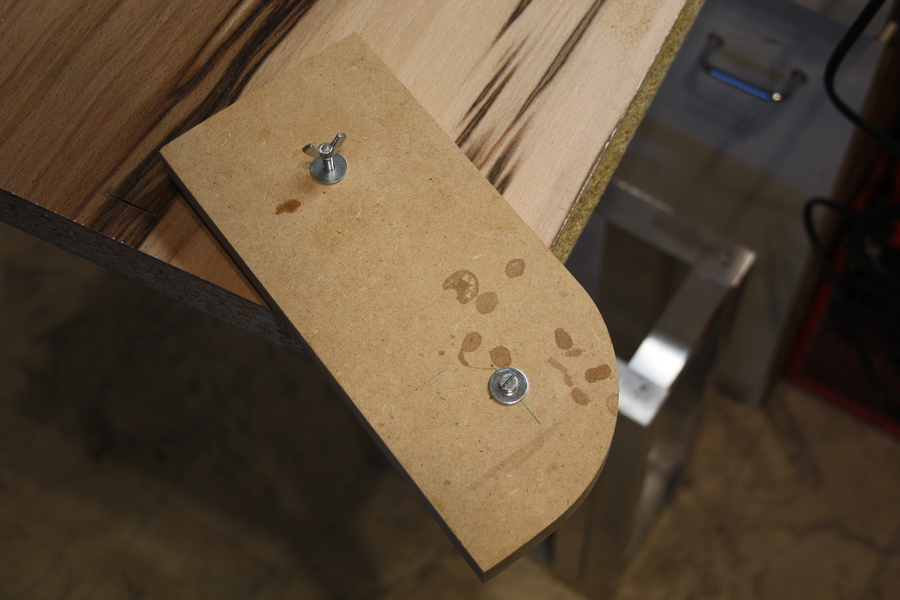

Dann habe ich mal beiläufig eine Biegeform ,für den Radius den ich benötige, gefertigt

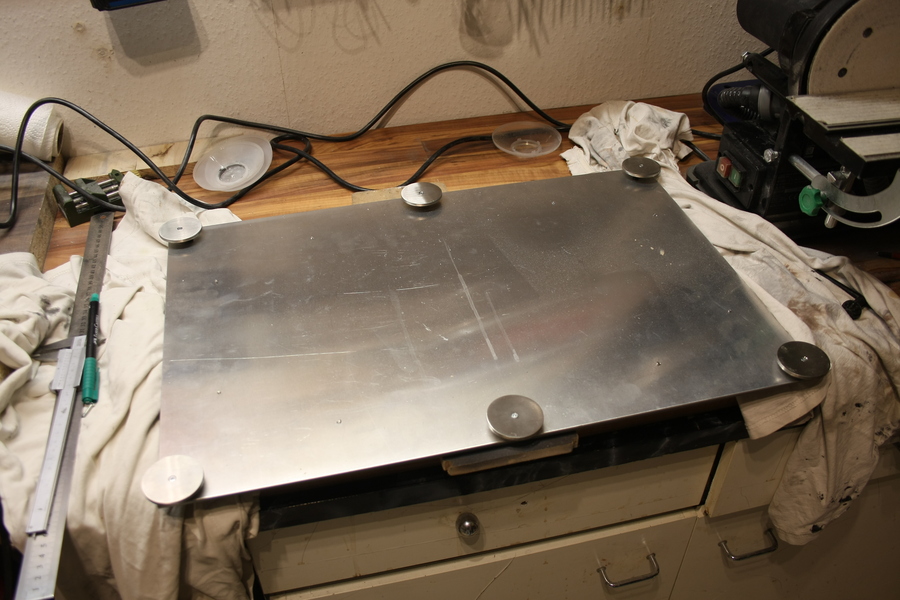

Aus zwei Füßen wurden 6.
Die Boden Platte hing doch mittig ganz schön durch.
Auch wenn sie später mit dem Sockel verschraubt wird , will ich auf Nummer sicher gehen

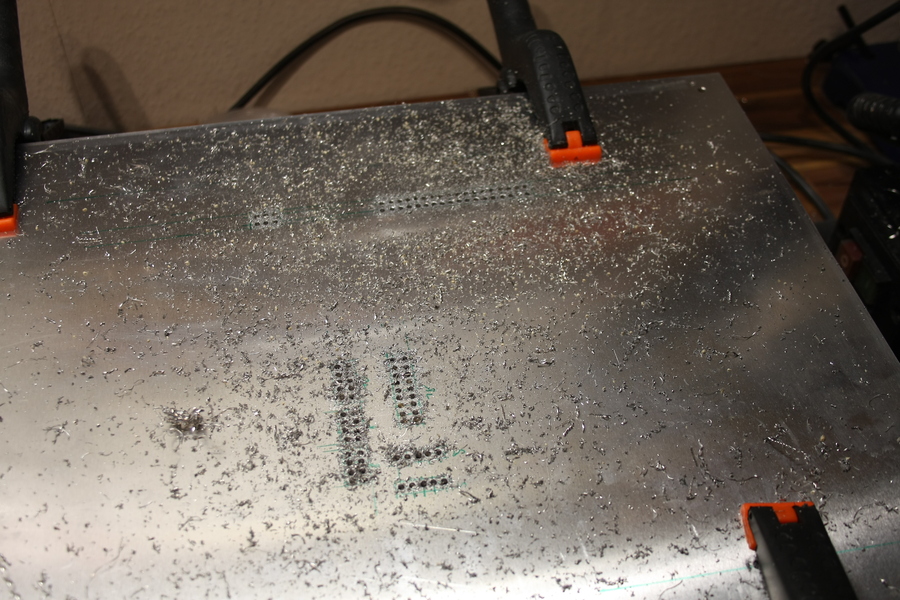

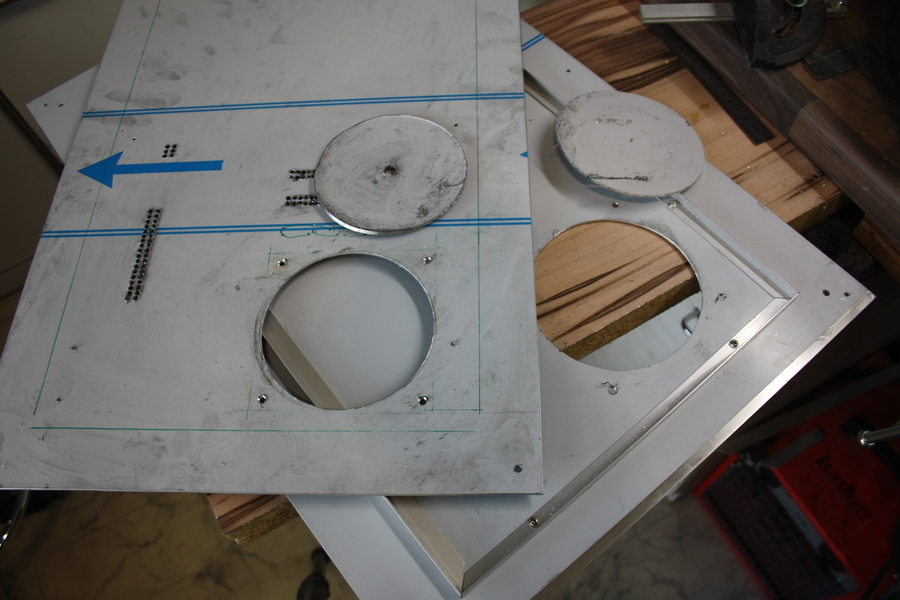

Die ganze Woche war ich Großteils mit Löcher setzen beschäftigt.

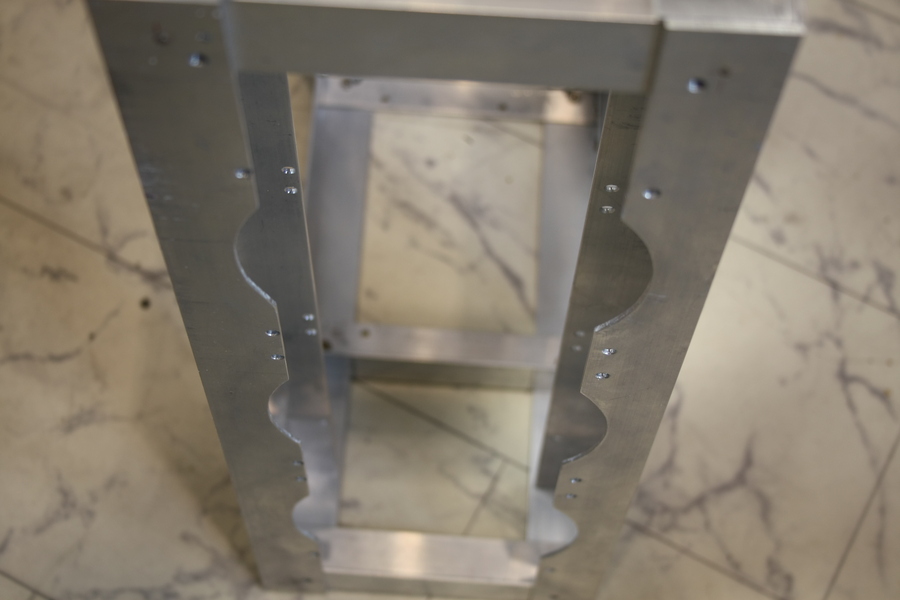

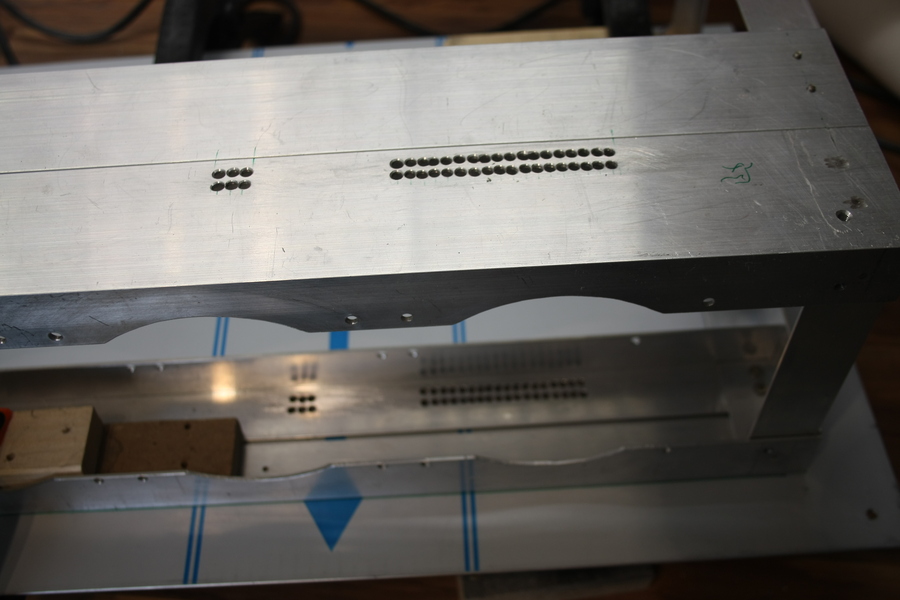

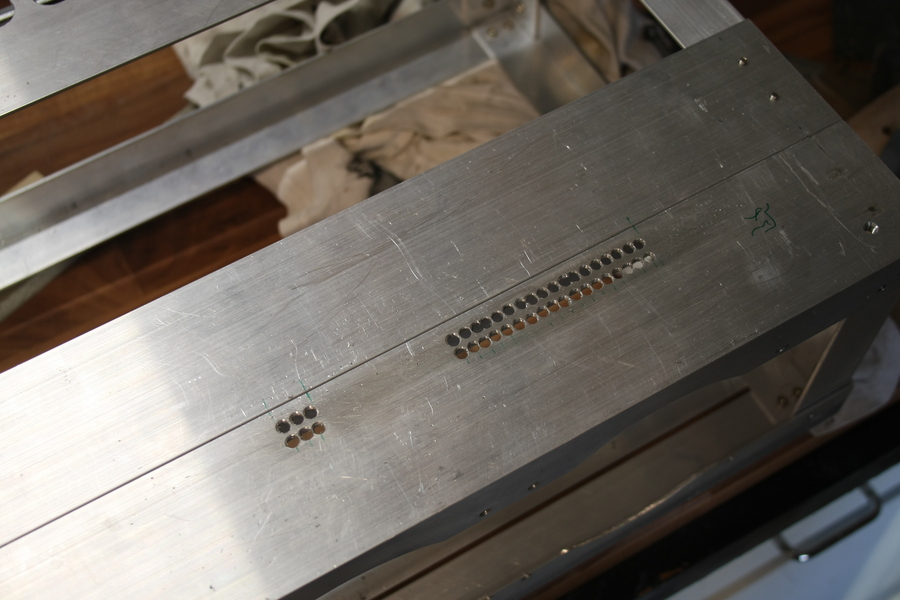

Hier die Durchführung hinter dem Mainboard-tray in den Sockel

von dort geht's dann in die Bodenplatte und dann wieder raus zur PSU.

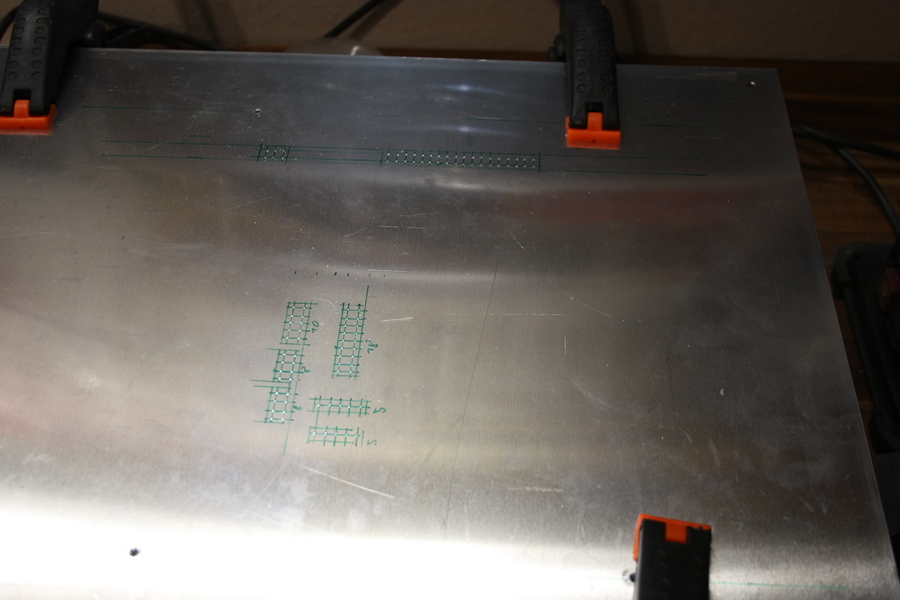

Also gab es erst mal viel anzuzeichnen und vor zu körnen

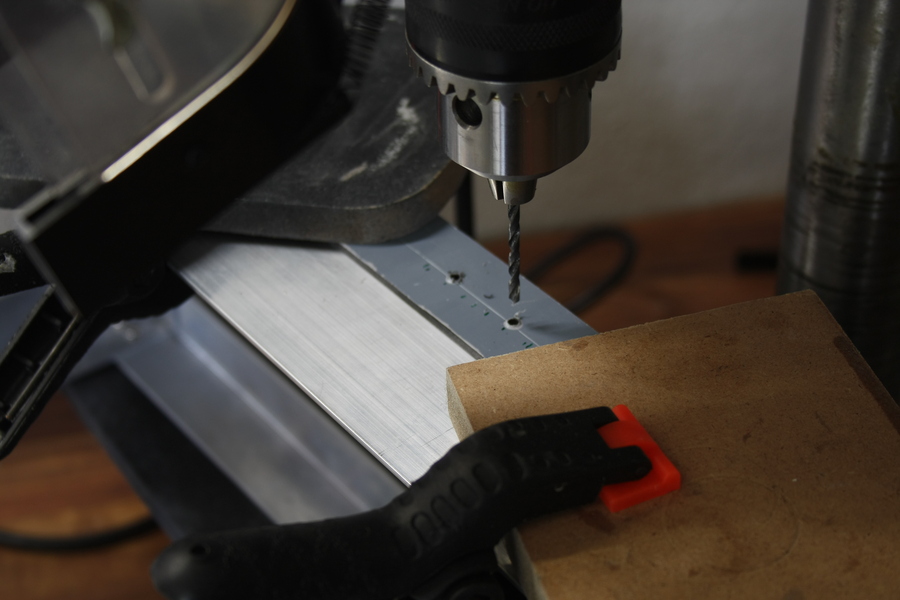

da ich hier nicht mit der Standbohrmaschine arbeiten konnte habe ich die M4 Löcher mit M3 vorgebohrt

und dann mit M4, noch alles leicht an gesenkt und geschliffen

hier wären dann mal ein paar verschiedenen Ansichten
von hinten

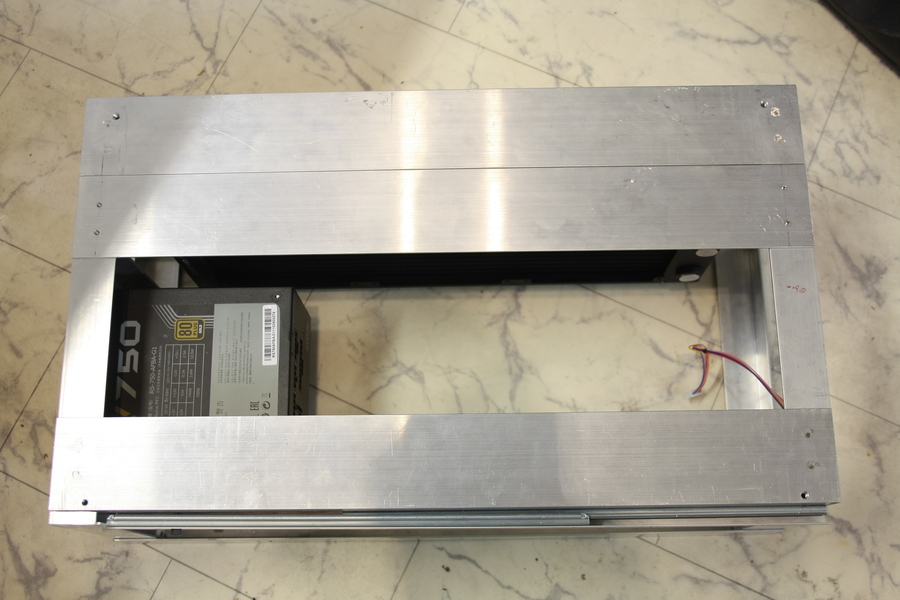

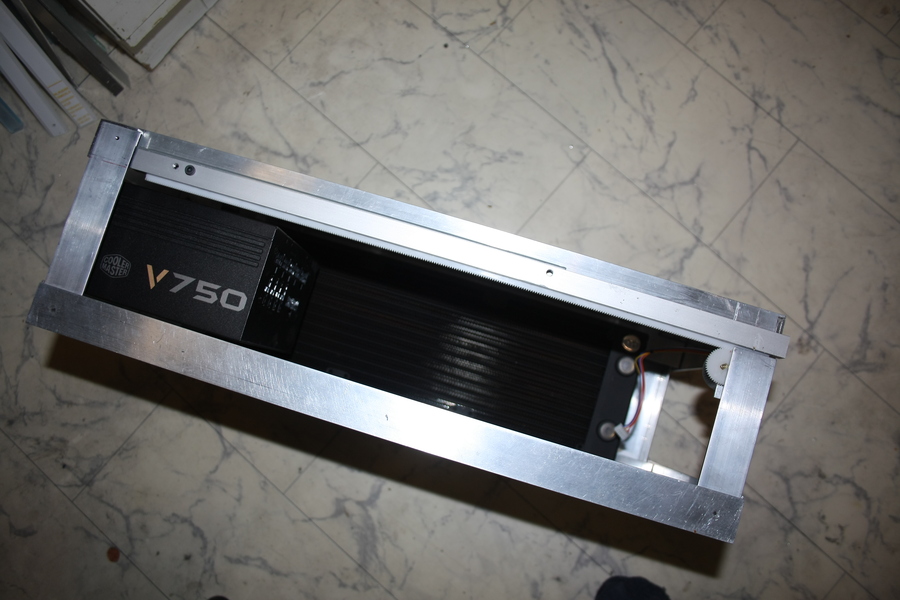

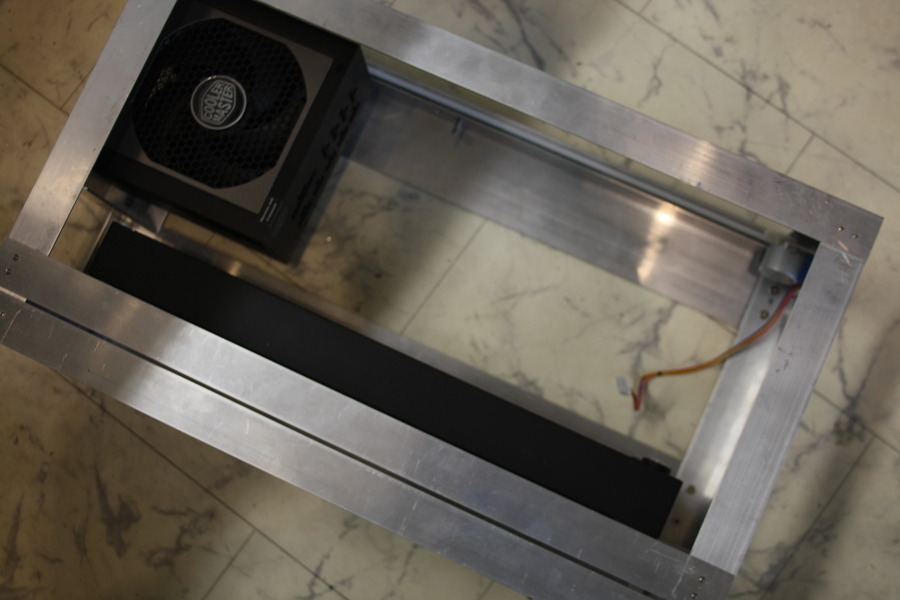

von oben auf die PSU welche hier schon lackiert ist(mehr Fotos davon kommen noch

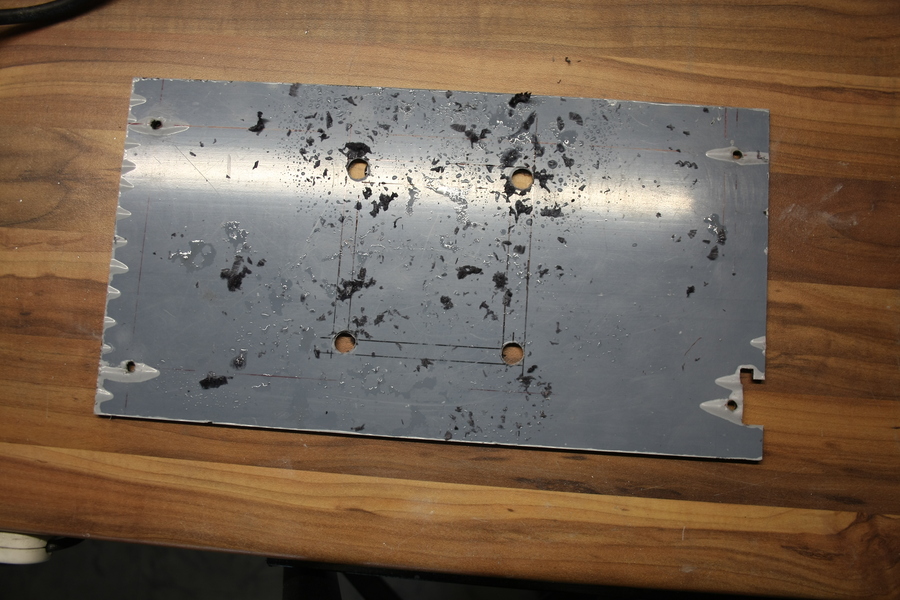

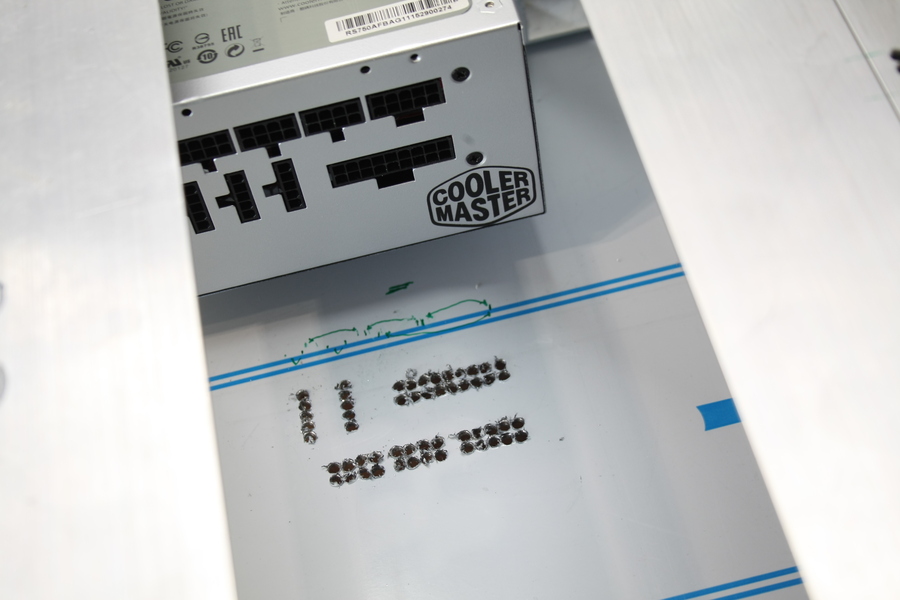

unter der PSU habe ich in die Bodenplatte noch eine Lüfter Öffnung gesetzt damit der Airflow im Sockel auch halbwegs vorhanden ist

das wars mal wieder fürs erste. Bis demnächst ​



[DoertyHarry]

Wahnsinn wies hier weiter geht *-* nach und nach wird alles fertiig



[RenovatioApo]

Sehr schöner Fortschritt. Gefällt mir sehr gut. Alles wunderbar durchdacht. [emoji106]



[bennySB]

Ich muss dich mal einladen damit du mir in der Wohnung das ein oder andere mal baust xD



[capten10]

Liebend gerne Benny, und nicht vergessen ich bin Maler. Das wäre also das einzige was bei mir richtig schnell und gut klappt. . Bei meinen anderen Arbeiten bin ich noch sehr skeptisch.
Aber man sollte sich vielleicht nicht mit ner CNC messen XD



[capten10]

Hi!

Ich war letzte Woche leider jeden Tag wegen meiner individuellen Cabelcombs und Backplates Aufkleber unterwegs.
Parallel kommt kurzfristig ein neues Projekt hinzu was mich auch sehr viel Zeit gekostet hat.

Wie ich letztens schon meinte hatte ich so einige Sachen schon farblich angepasst und fertiggestellt, habe ich euch aber glaube noch nicht gezeigt.

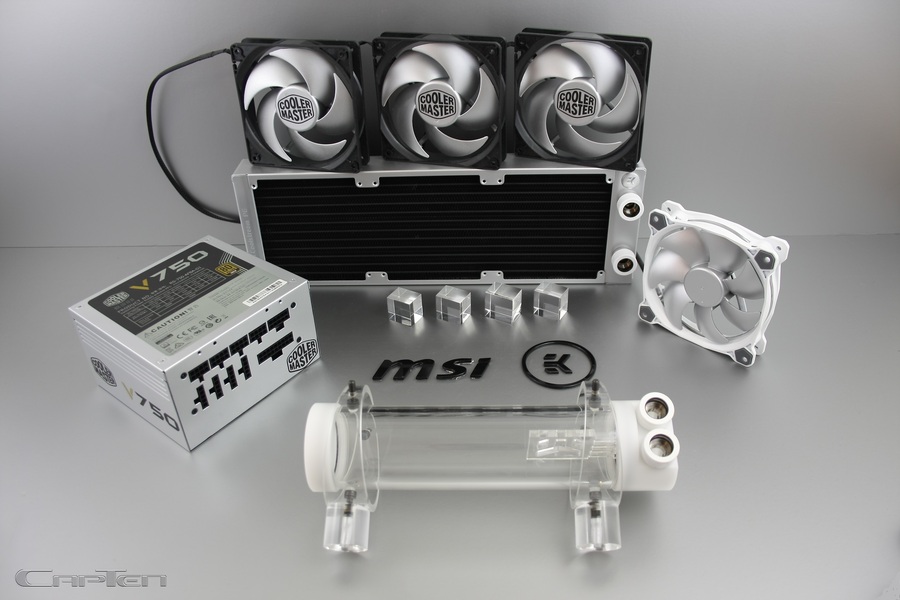

Hier mal ein Bild der PSU, den CM Silencio, dem Thermaltake Riing, EK Radiator, AGB Haltern, und zweis Logos aus 3mm Plexiglas welche an der Front des Cases, über und unter dem Riing ihren Platz finden werden.

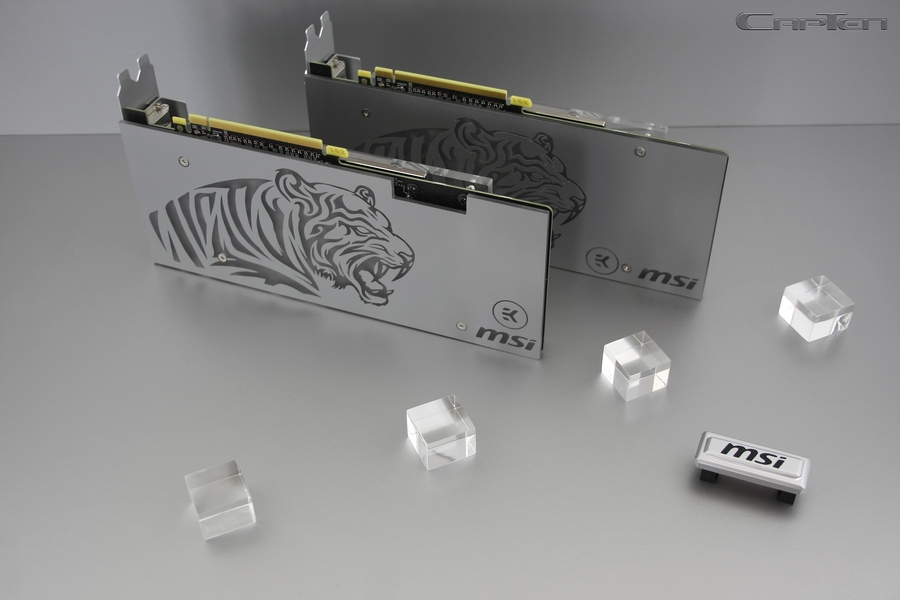

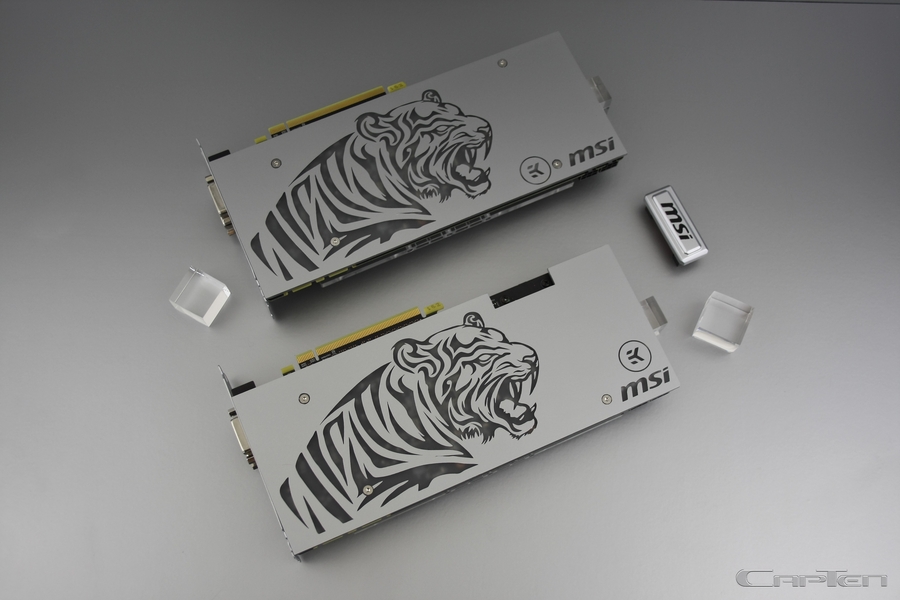

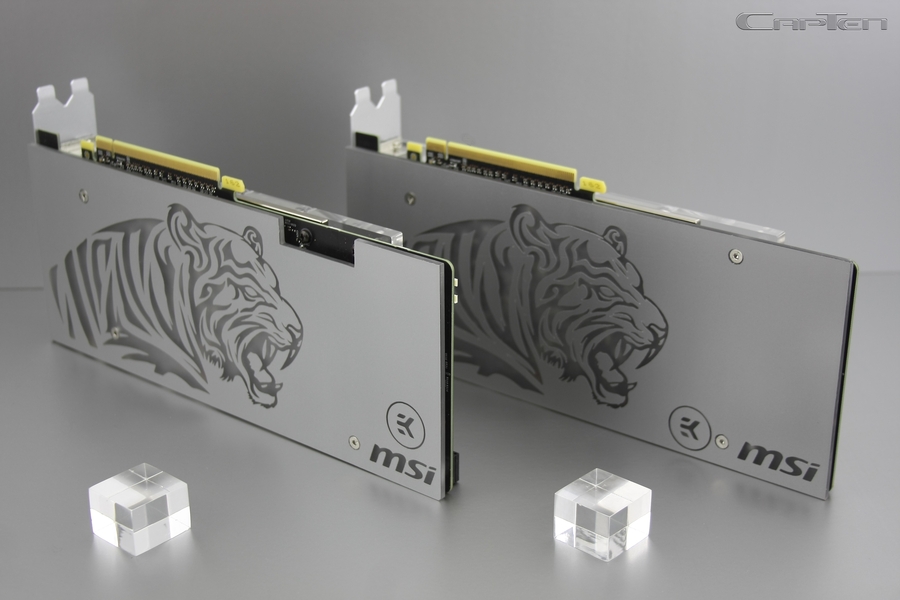

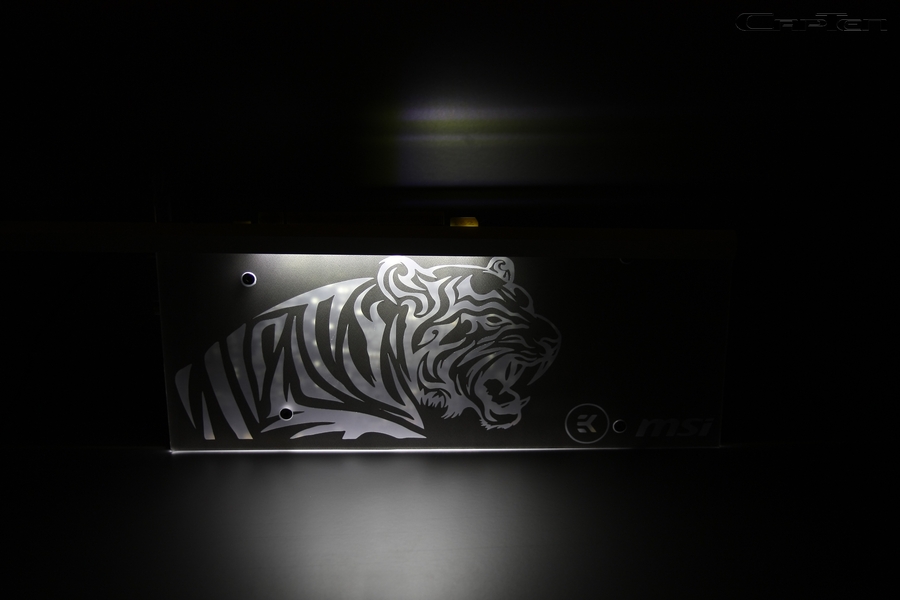

Einige der Rennereien haben sich gelohnt letzte Woche und ich konnte die Backplates fertig stellen.

und hier die kurze Anleitung wie ich das angestellt habe.

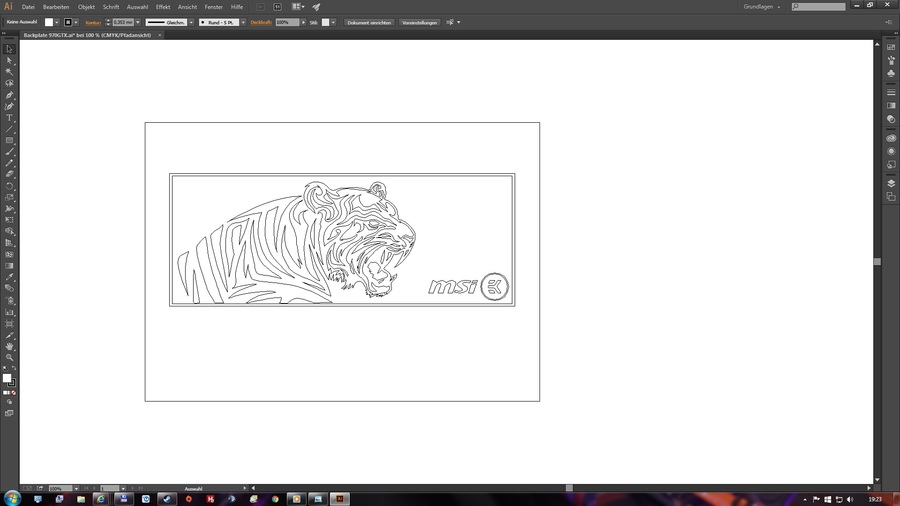

Als erstes musste ich eine Vektor Datei erstellen um mir eine Folie ausschneiden zu lassen.

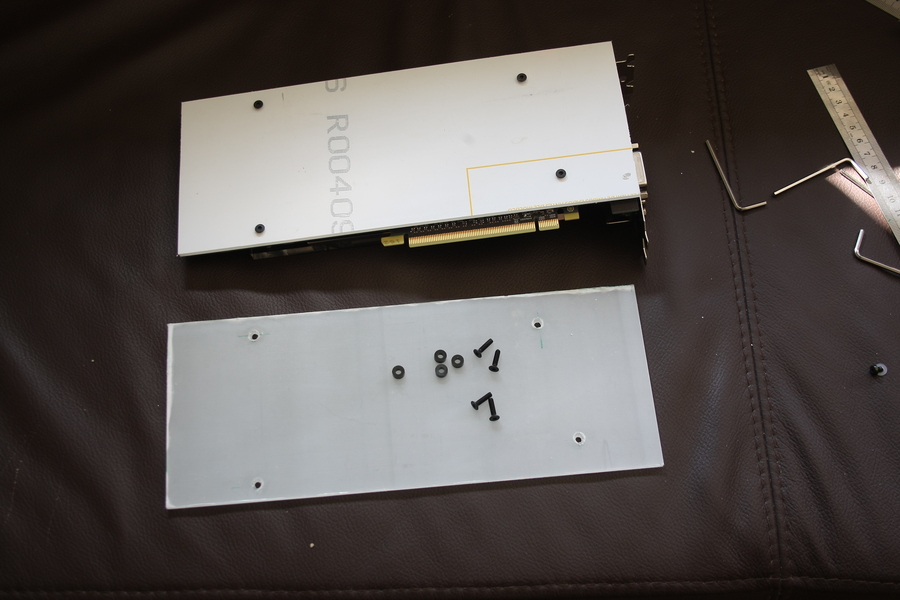

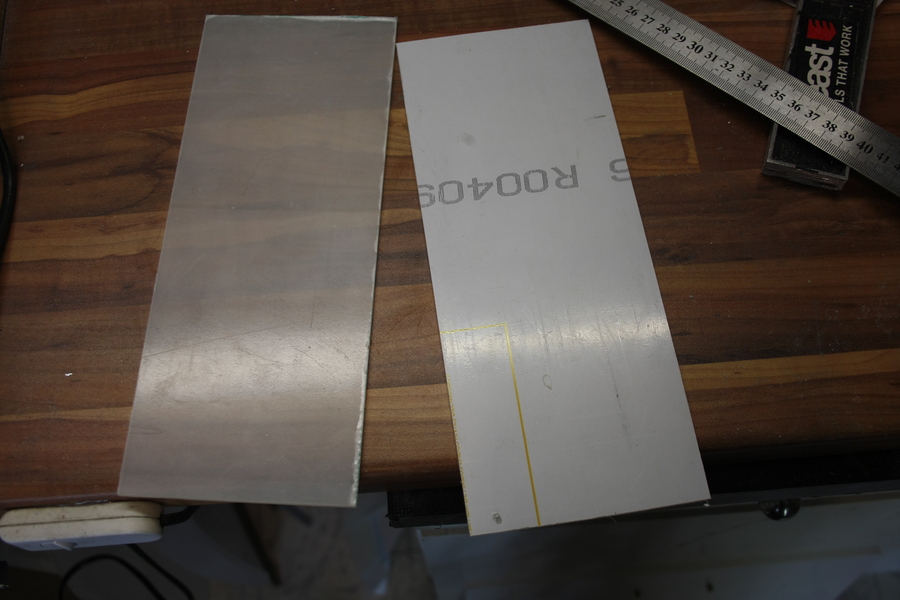

dann habe ich zwei satinierte Plexiglasplatten zugeschnitten und die Löcher gesetzt

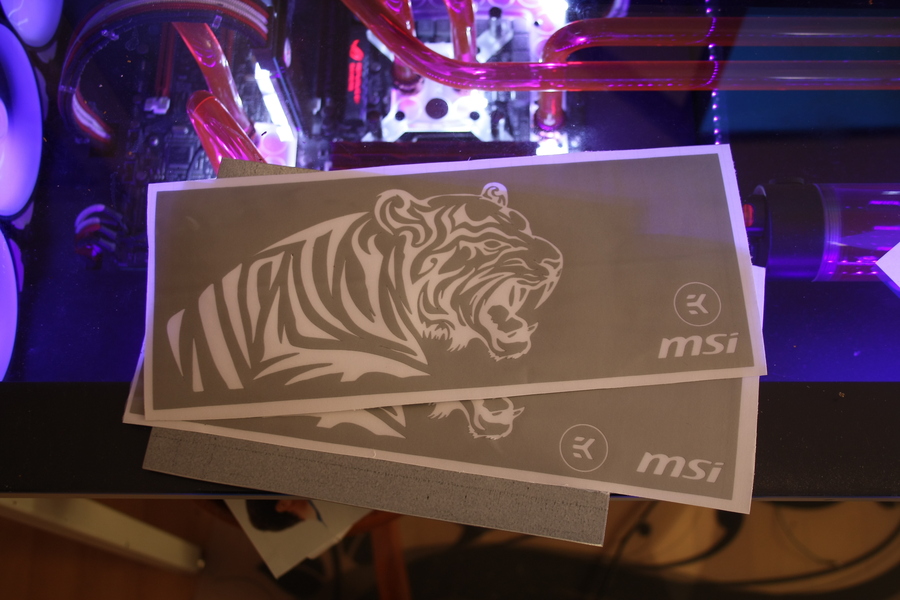

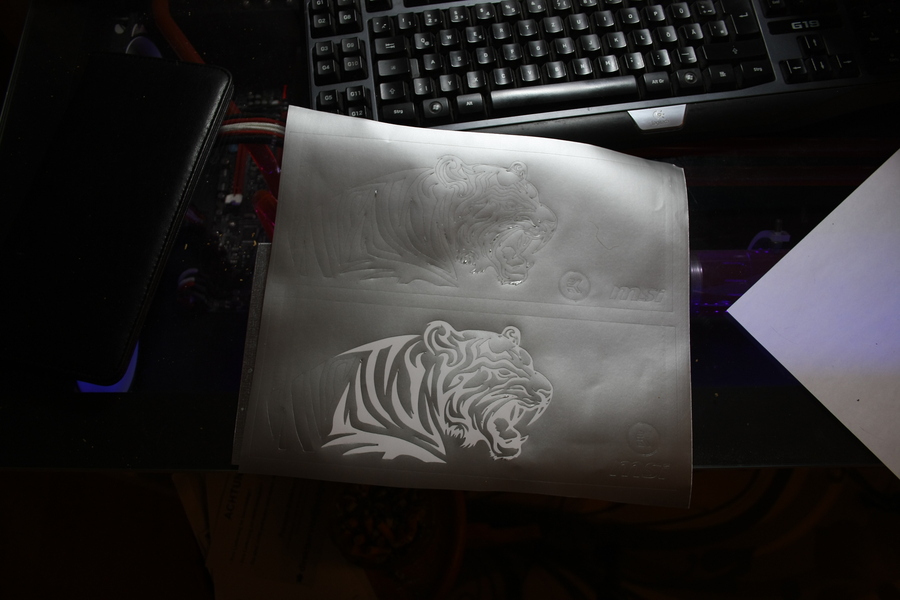

Als die Folie endlich fertig war durfte ich erst mal alles entgittern

und konnte dann die Transferfolie drauf kleben, das ganze dann auf den Backplates positioniert und auf die GPUs montiert.

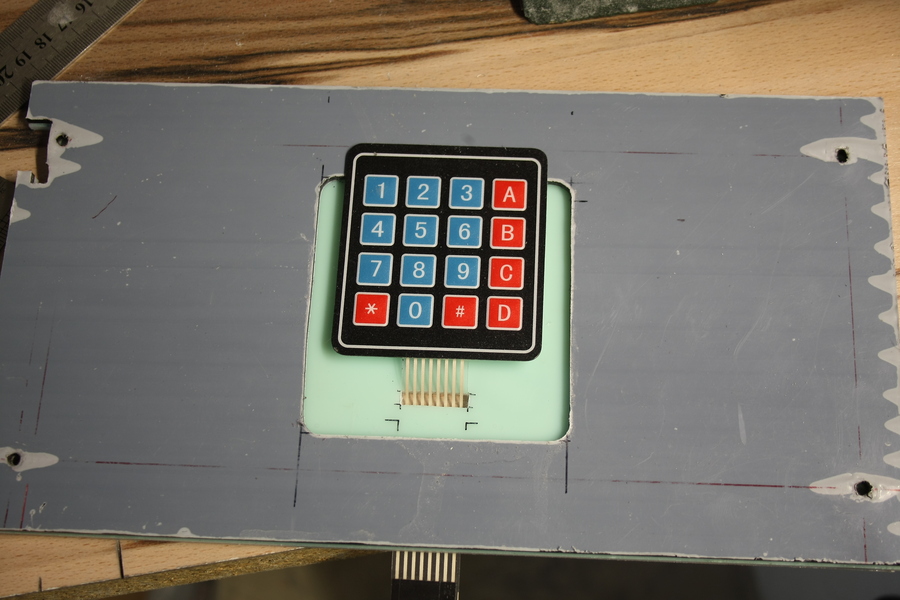

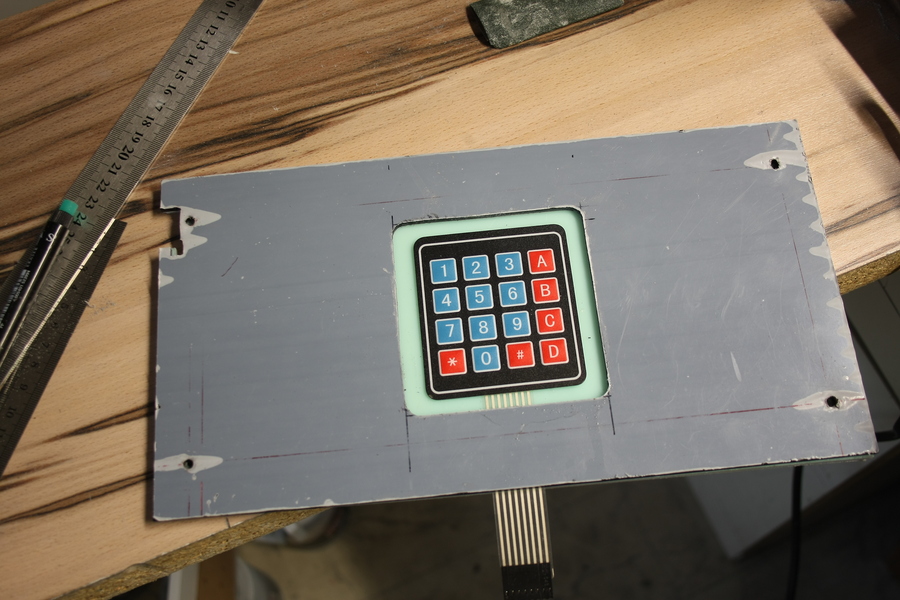

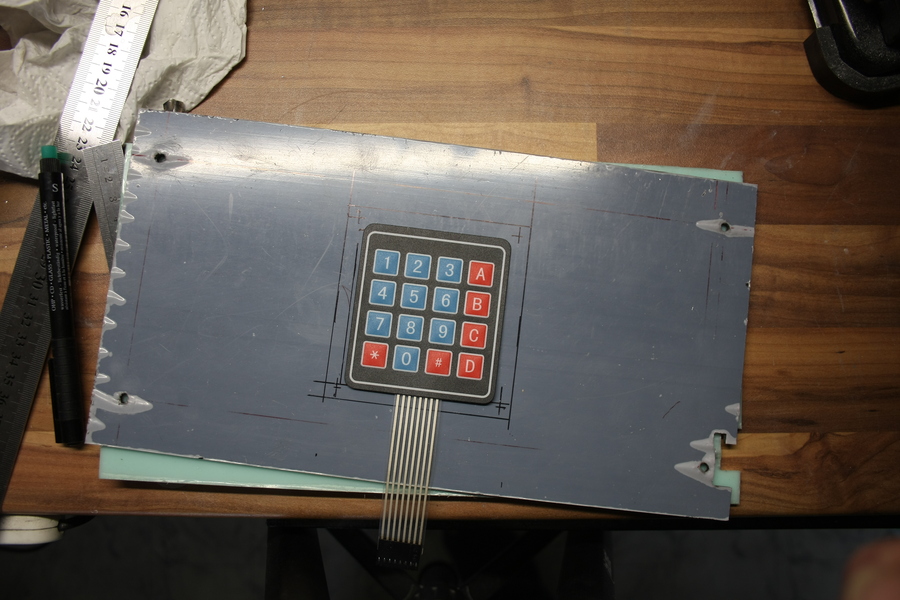

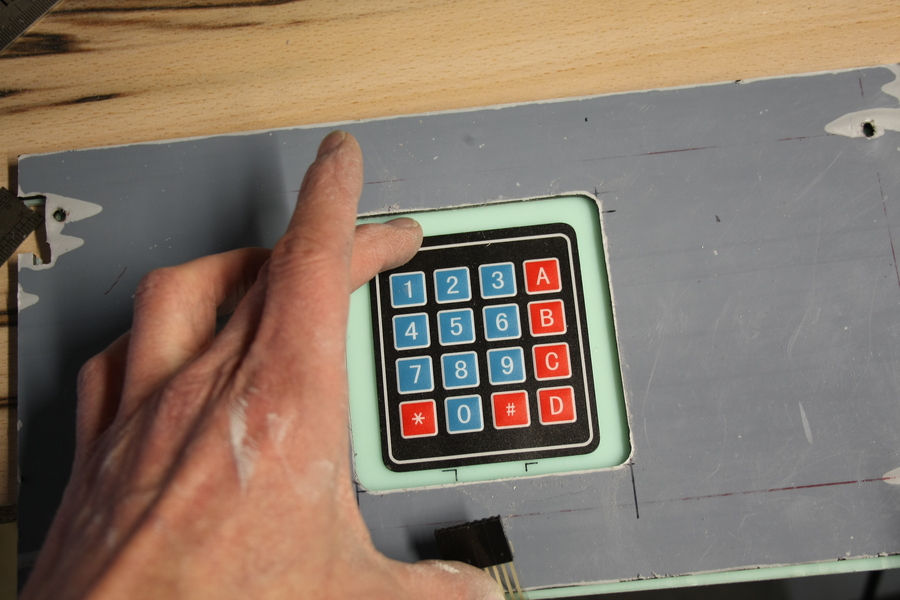

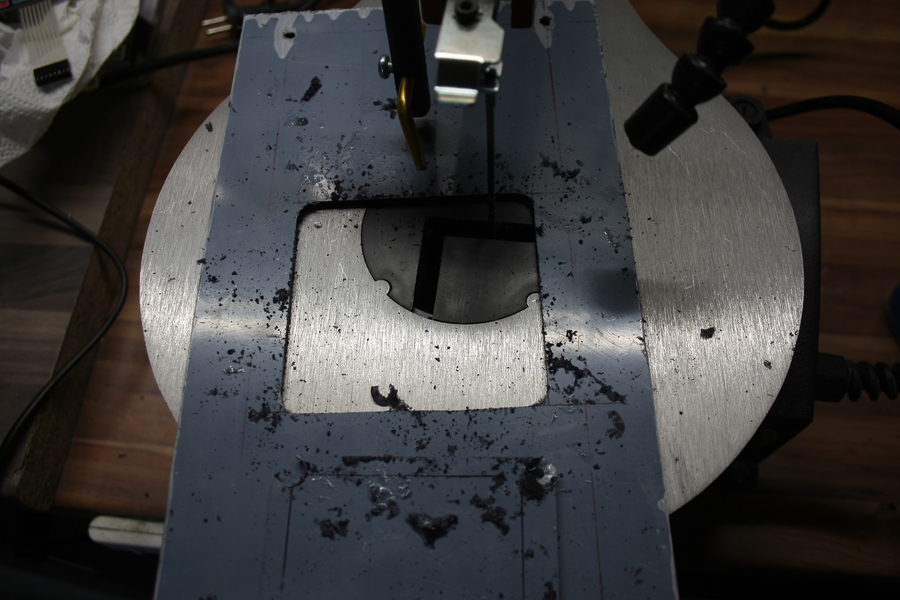

Aus der Front des Sockels habe ich die Öffnung für das Keypad ausgeschnitten und die Kabeldurchführung dahinter gesetzt

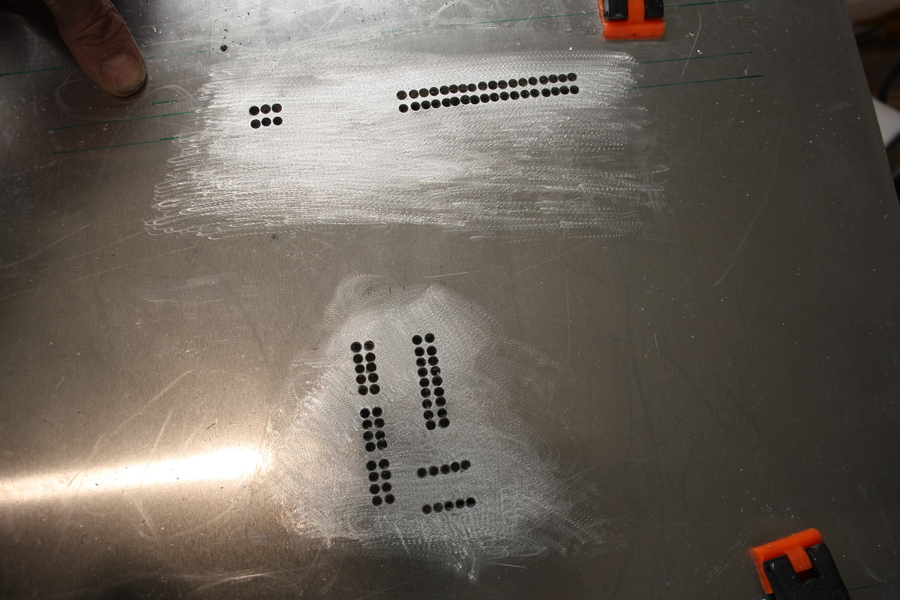

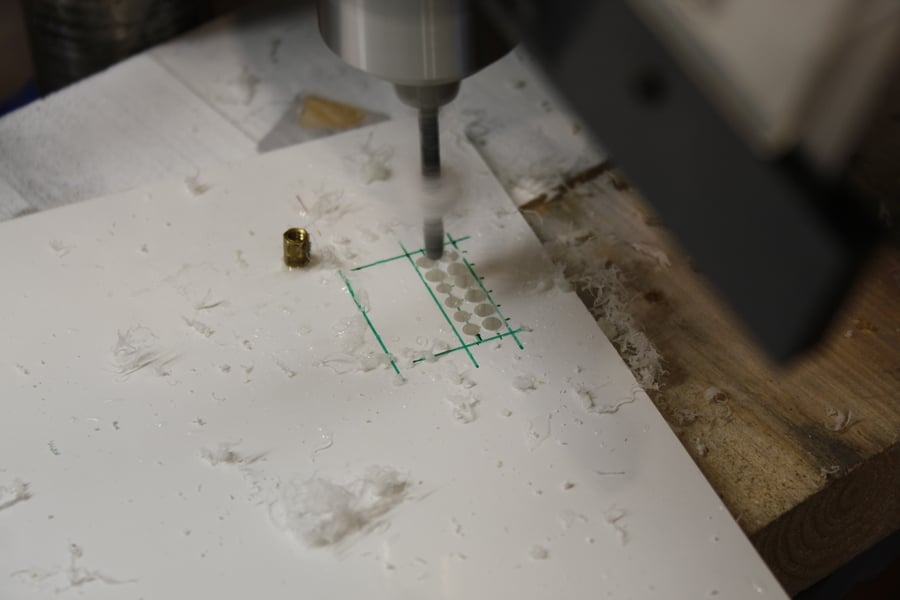

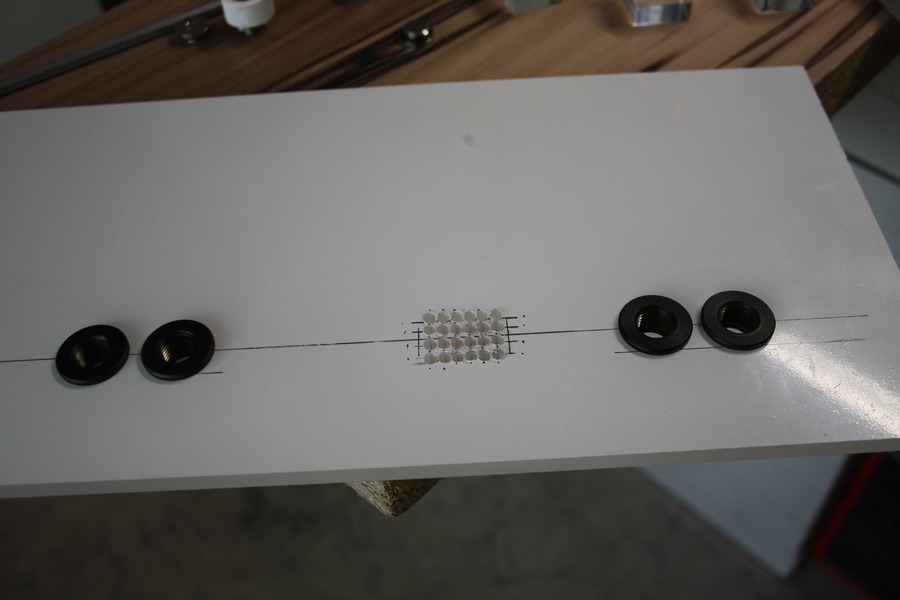

Aus der Midplate habe ich begonnen die Rohrdurchführungen und PCIe Kabel Löcher zu setzen
Sind mir wirklich richtig gut gelungen finde ich.

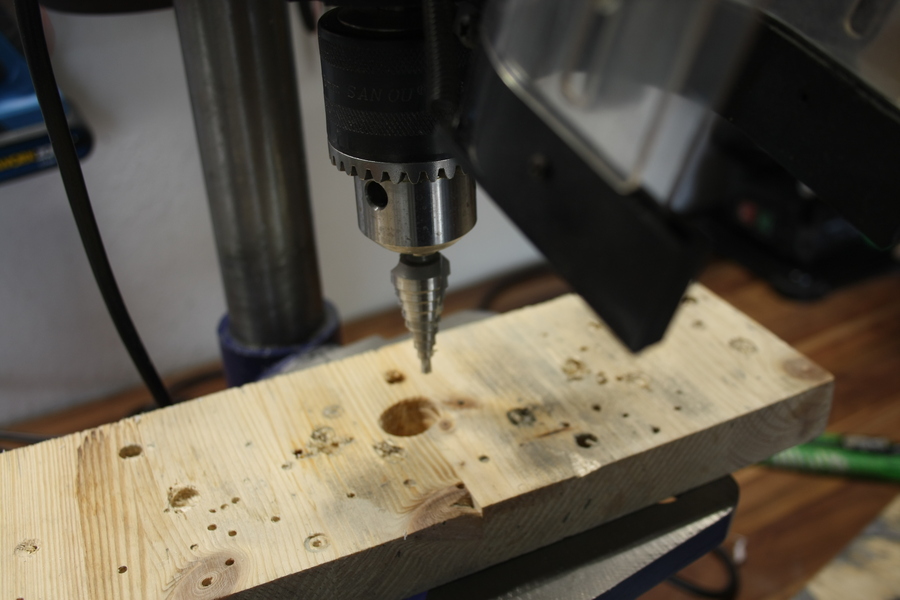

Für die Durchführungen habe ich einen Kegelbohrer verwendet

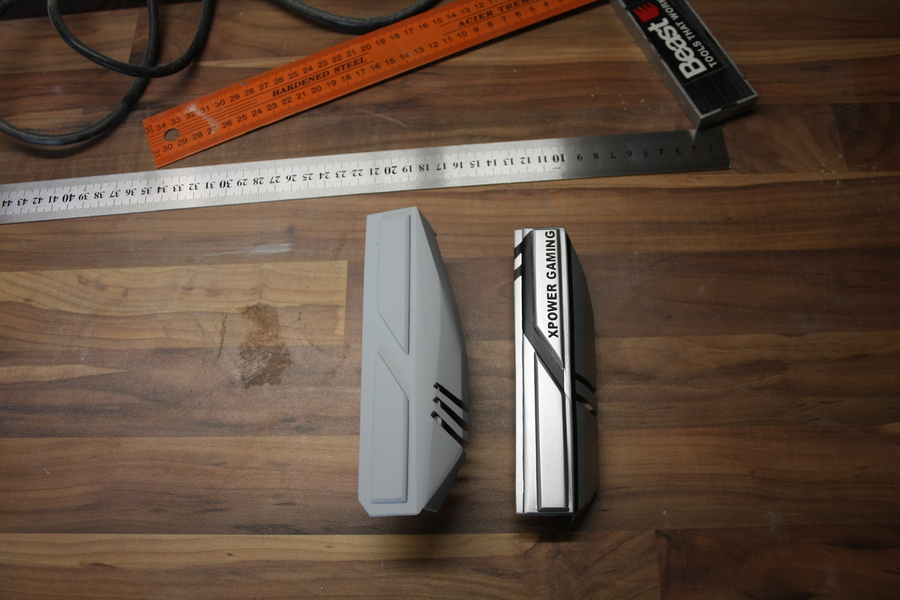

Meine IO-Blende habe ich gestern noch einmal gebaut.
Ich habe nicht berücksichtigt das man das Case Großteils von oben betrachtet, denn dann sieht man als erste DAS XD

Also fing ich nochmal von vorne an und konnte auch gleich ein paar Änderungen vornehmen.

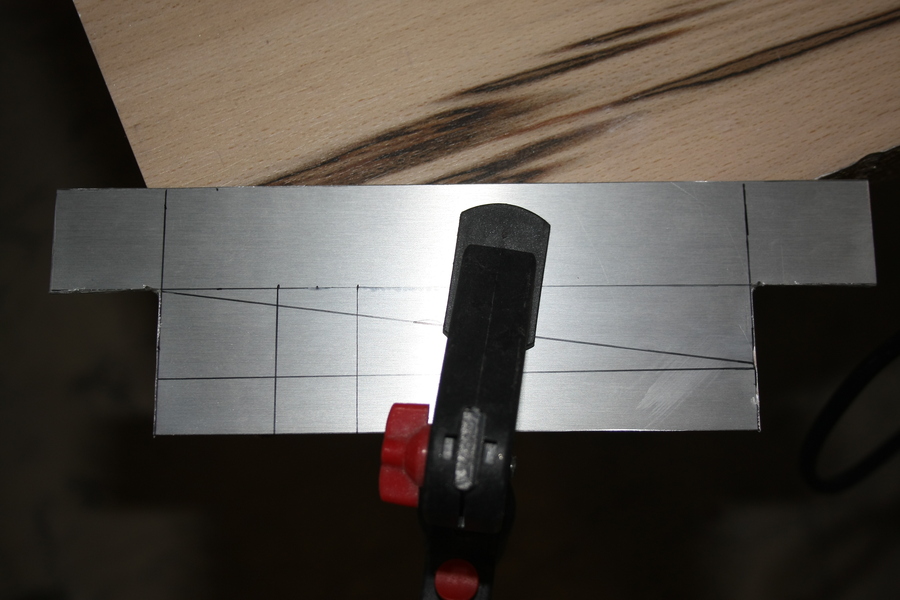

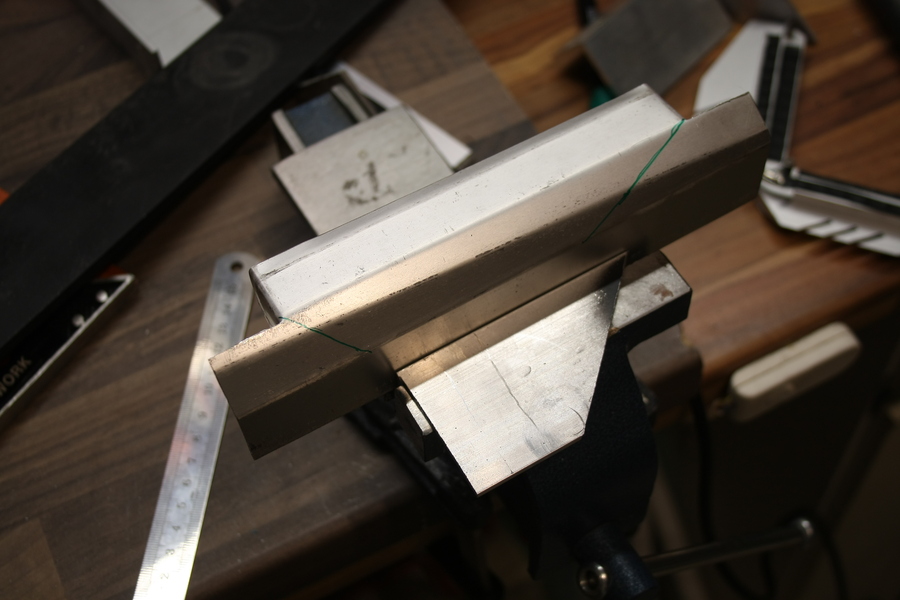

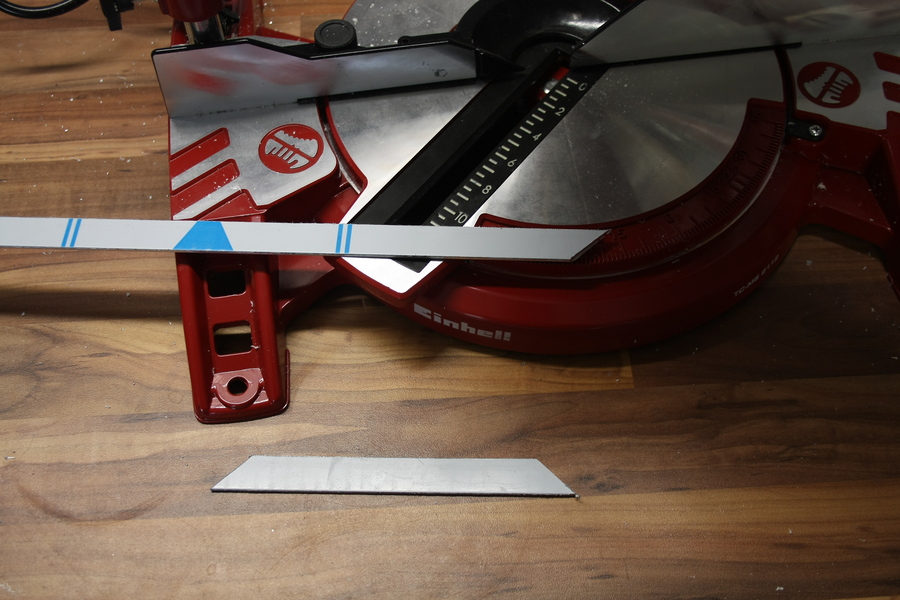

ein Stück Alu Blech zurecht geschnitten und gekantet

mit Alu Kit verspachtelt

hier mal der Vergleich zur letzten!
Etwas breiter aber viel Space´iger

dann noch ein paar Kleinigkeiten:
Die Kleine 2mm PCI Slot Blende war etwas zu dick also habe ich sie gegen eine 1mm Stahlblende ausgetauscht

Das Monsoon Bending Kit kann man echt nicht benutzen für 16er Rohre, es gibt große Abdrücke auf der Innensete der Rohre weil die Monsoon Rohre nur 15,9mm groß sind .
Dieser eine Millimeter macht echt viel aus. Das gebogenen Rohr wirkt sonst fast eckig.
Also habe ich mir neben meiner größeren Form(8cm Radius) noch 2 kleine mit 2,5cm Radius gebaut
werden noch mehrmals lackiert

also mehr Updates in Kürze​



[HighEnd111]

Die Backplates... Sehr geil!



[RenovatioApo]

Tolle Arbeit. Backplane ist dir mal sehr gut gelungen.



[capten10]

Danke Jungs, war auch nen heiden Akt hier jemand zu finden der mir das Plottet abgesehen von dem erstellen der Vektor Datei.



[Virikas]

Hammer



[InfinityGuard]

Richtig gut. Weiter so ![emoji106]



[TomTheGamer]

Echt nice Arbeit! Sind die Backplates eigenltich aus Plexiglas? Werden die nicht weich bei benutzung ?



[the_leon]

Wenn die Rückseite der GPU in nem Temp bereich kommt wo die Backplates weich werden würden...
Ich glaub dann hat er andere Probleme



[joneskey98]

Wenn die Rückseite der GPU in nem Temp bereich kommt wo die Backplates weich werden würden...
Ich glaub dann hat er andere Probleme

Ohne Pentium 4 wird man sowas aber kaum erreichen

Gesendet von meinem GT-I8190 mit Tapatalk
