[Casecon] Light Glass [Worklog]

[the_leon]

Weil Z77 ja sooooo schlecht ist.
Das ist mit dem 3770K übrigens besser als Z170 mit nem Pentium
Und ja das ist n teures Hobby, meine letztes Projekt war billig.
Das jetzige auch noch nicht so teurer...
aber wenn ich an das nächste Denke
Die GPU Kühler sind schon teuer



[capten10]

Das sagt ja gar keiner.
Genau aus dem Grund treibt mich auch nichts das Z170 in meinen Tisch zu setzen weil mein 3770K mit 4,7Ghz noch verdammt gut mithält, da rechnet sich echt der Aufwand nicht aber
ich brauch ein Ersatzsystem,spieltauglich und transportabel.
Nur wird Light Glass immer größer mit dem transportieren wird das langsam umständlich.
Na wenn nich gehe ich mit meinem Holzbrett Benchtable auf reisen



[SecretBiker]

So ein guter Konzept-Erfinder und in die Tat-Umsetzer, dessen Projekte so viel Stunden Arbeit erfordern, und danach sehr gut Aussehen,
der hat ein wenig Unterstüzung verdient. Und der ganze Aufwand für die Tür und die Programierung verdienen echt Respekt!!!



[the_leon]

Jetzt weißt warum ich mir n Compact Splash geordert hab, oder?
4690K hab ich n Board und ne GPU brauch ich nur noch



[capten10]

Ich dank dir vielmals, ich bin froh das das die anderen genauso sehen. Von Avexir soll ich im März ein Packet erhalten
Dann werde ich nur die CPU kaufe müssen und muss zum Glück nicht ganz so auf den Preis achten
Eine SSD hab ich noch zu liegen aber mal schauen ob ich die verwende.

Gibts eigentlich eine spezielle Vorgehensweise wenn man das Layout für den Arduino erstellt. Also die Platine auf der ich alles verlöte?
Ich würde mich jetzt halt hinsetzen und den ganzen Schaltplan aufzeichnen und dann schauen wie ich die Komponenten am effektivsten positioniere.
Klingt aber allein vom denken her schon kompliziert.
Gibt's dafür zufällig kleine Progs oder so ?



[capten10]

wat sagst Leon ? mit dem Thread schaffe ich den Dreamy Water Rekord nicht?
Wir sind schon bei über 20K Clicks und das End ist noch nicht in Sicht.
Es gilt die 34K Marke zu knacken



[RenovatioApo]

Schaltplan ist das A und O des ganzen. Sehr wichtig damit man auch im Fehlerfall sehr schnell den Fehler findet. Kenne jetzt keine speziellen Vorgehensweise um ein Layout auf Arduino zu erstellen, man sollte sich nur Gedanken machen wie die Komponenten am besten Aufteilt werden und der Verdrahtungsweg am kürzesten ist. So würde ich das Anfangen. Um das ganze für Arduino auf dem PC zubekommen habe ich das Programm Fritzing genommen, wo du sehr schön deine Sachen verdrahten kannst. Will garnicht sehen wie chaotisch das bisher Aussieht.



[derTino]

Was meinst du genau?
Ein Board, wo du alle Anschlüsse drauf hast und das sauber mit dem Arduino verbunden wird?



[capten10]

na ich muss doch alles auf eine kleine Platine löten.Um den Aufbau geht es mir. Möglichst effektive Aufteilung.Dann müssen die Anschlüsse in/Out auch gut positioniert sein.



[bennySB]

Renovatio hat es ja schon geschrieben, mach dir bloß nen Schaltplan und aktualisiere den auch immer sofort wenn du was änderst.



[capten10]

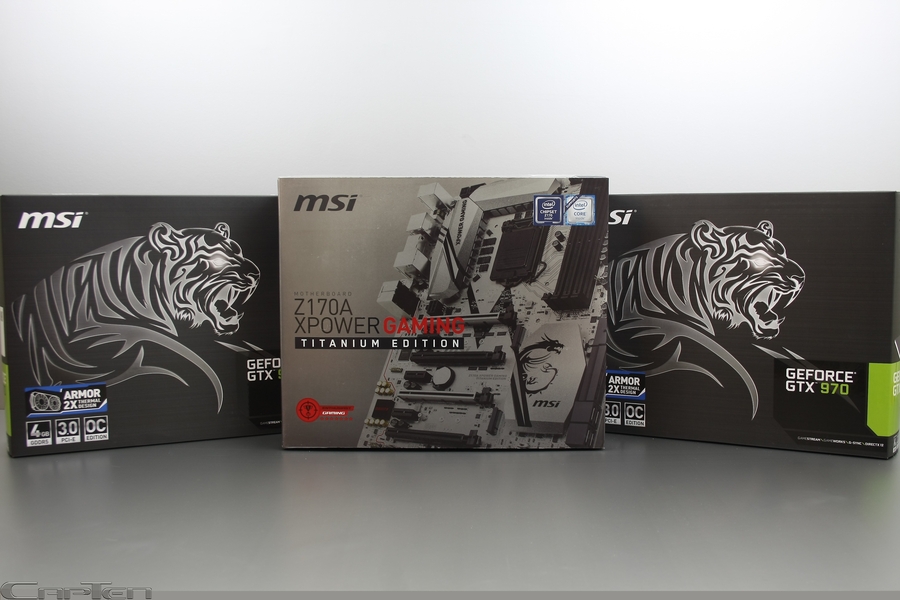

Hier nun endlich die Fotos der Hardware!

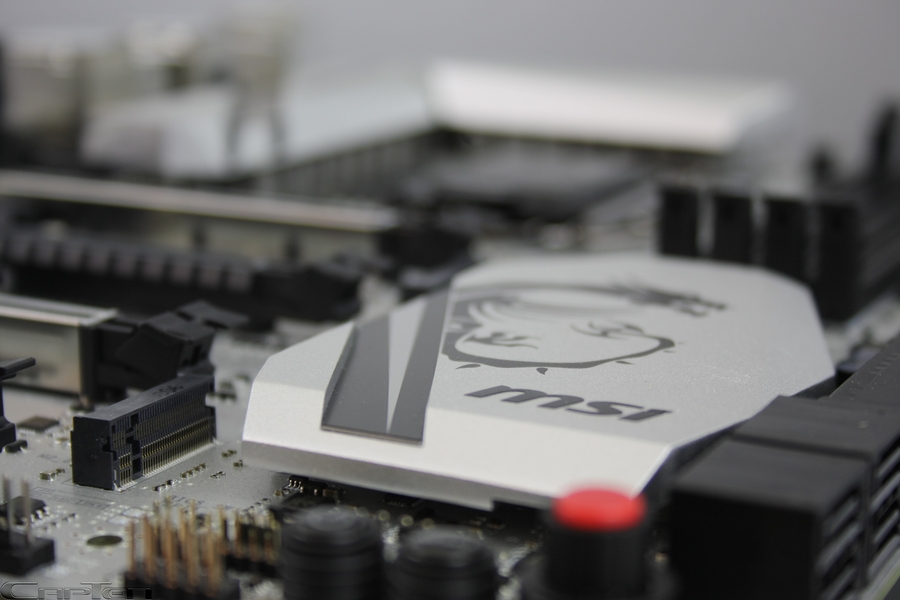

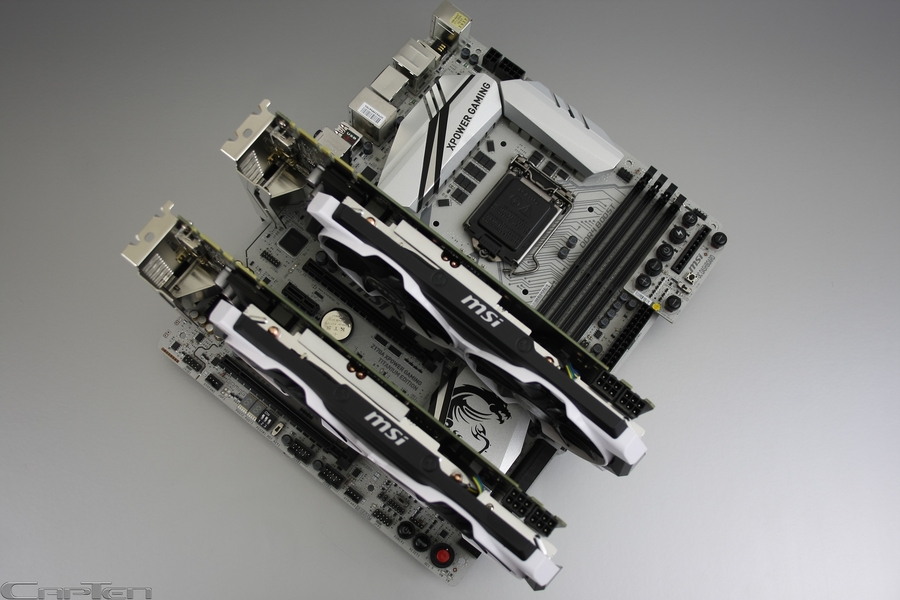

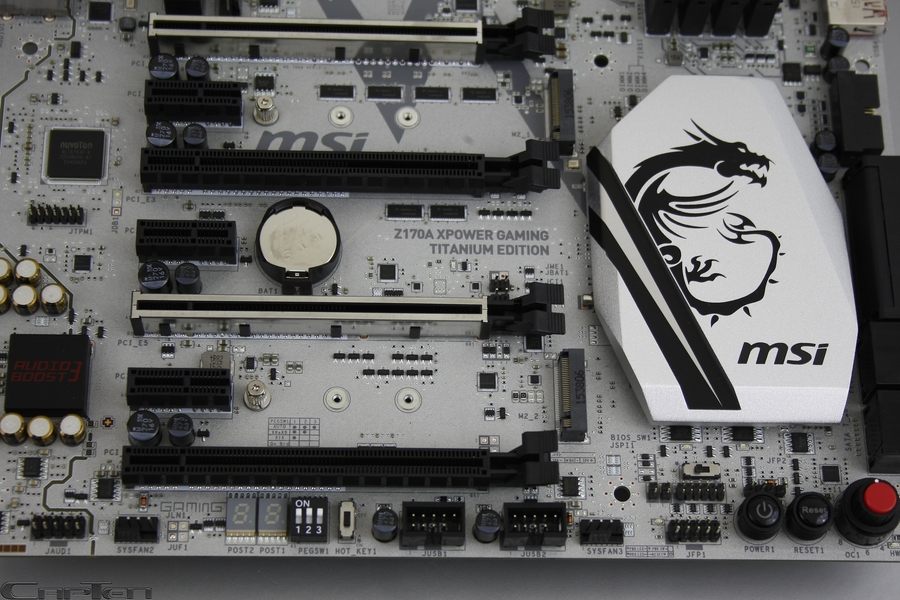

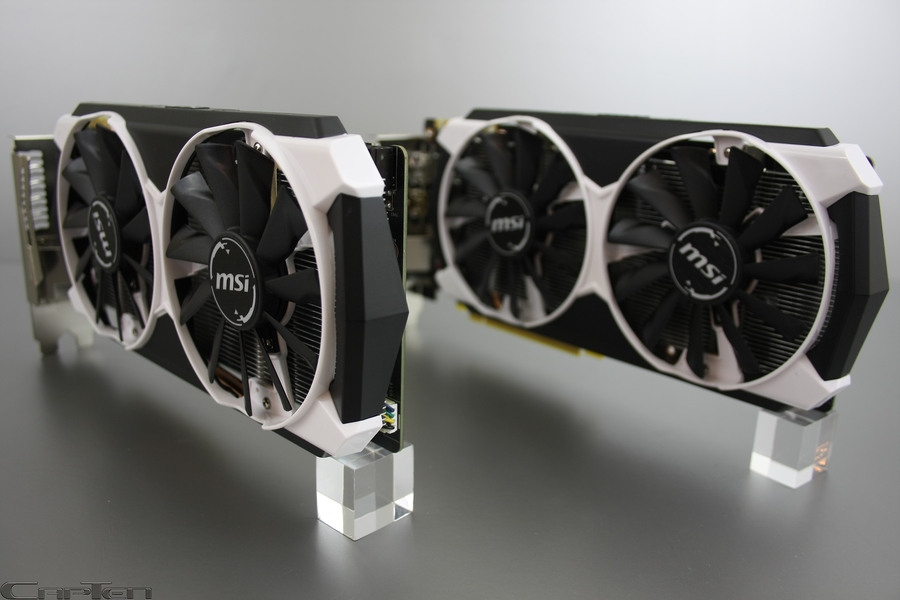

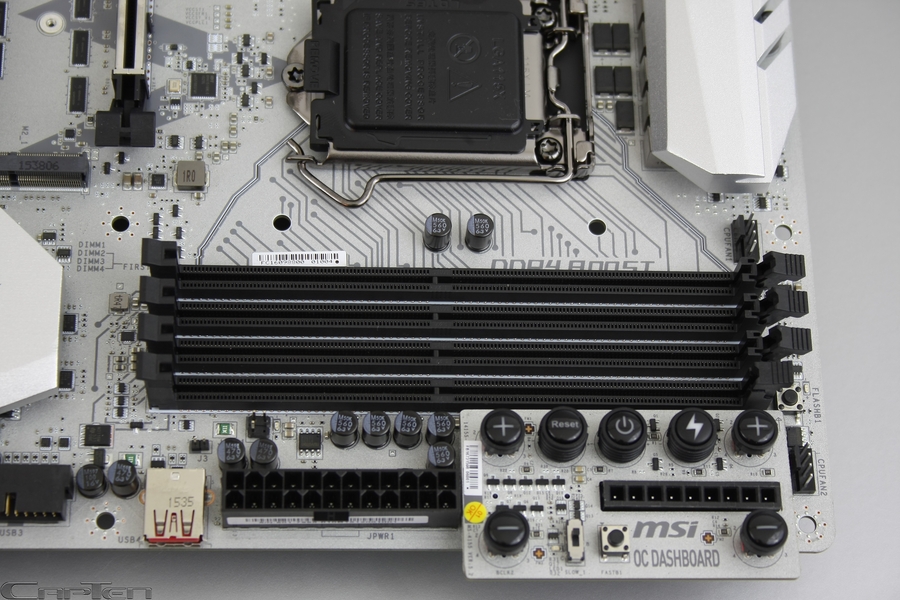

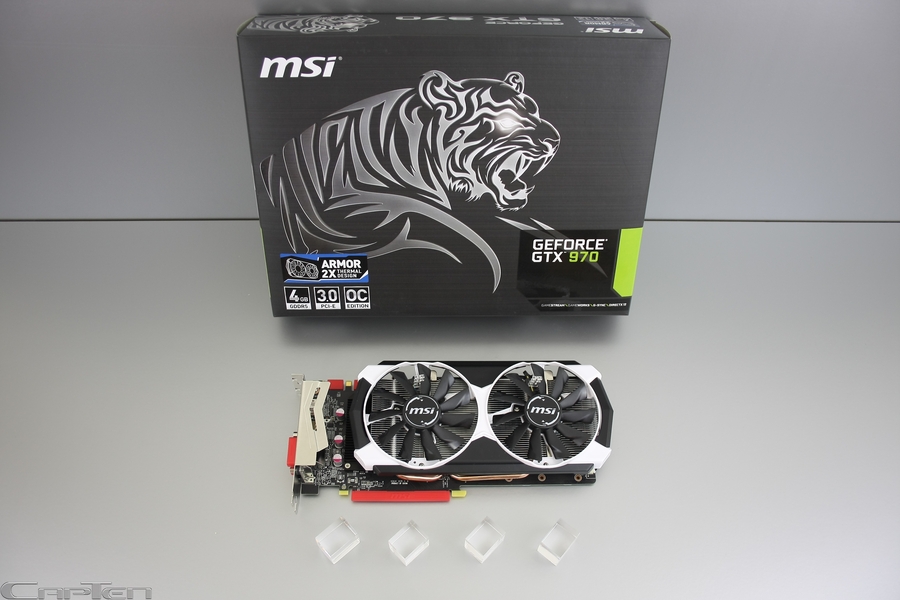

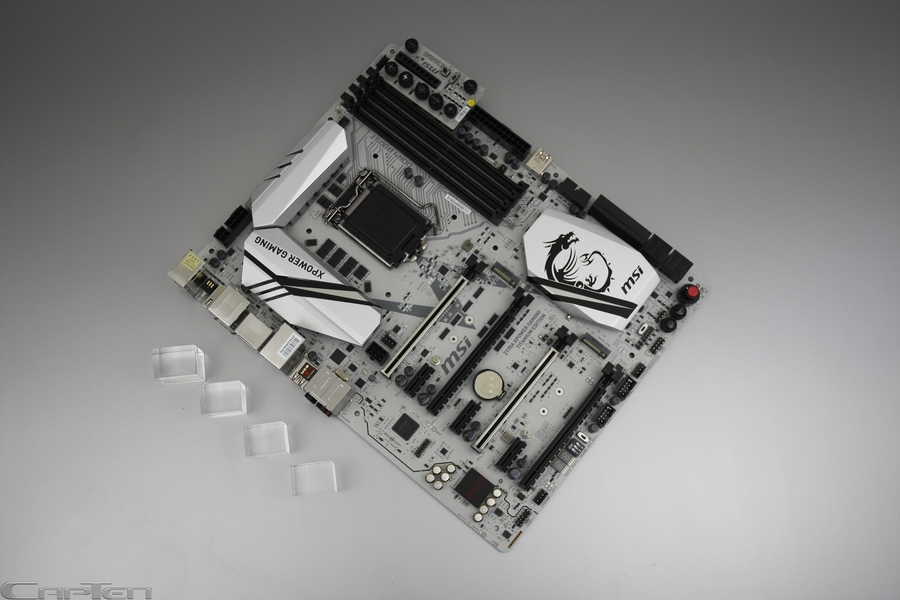

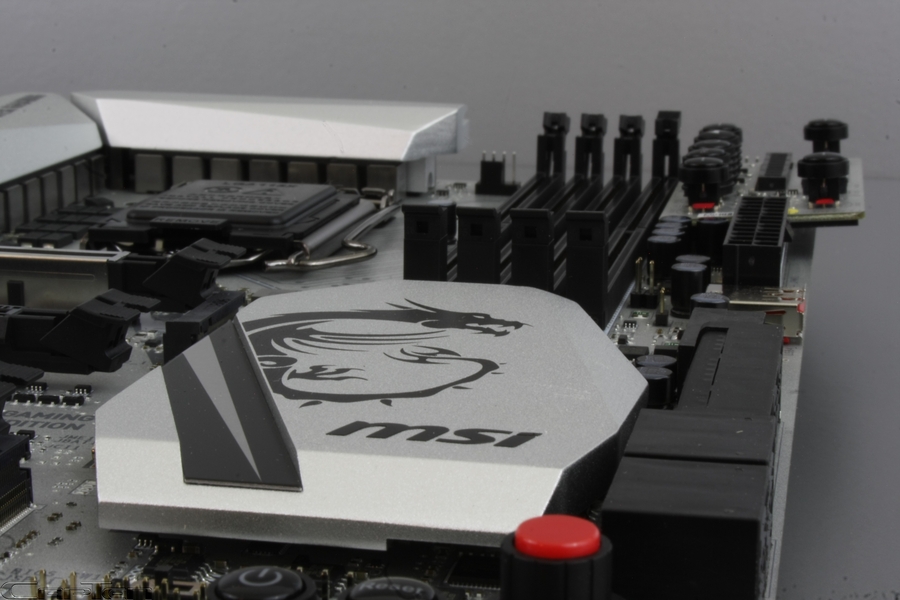

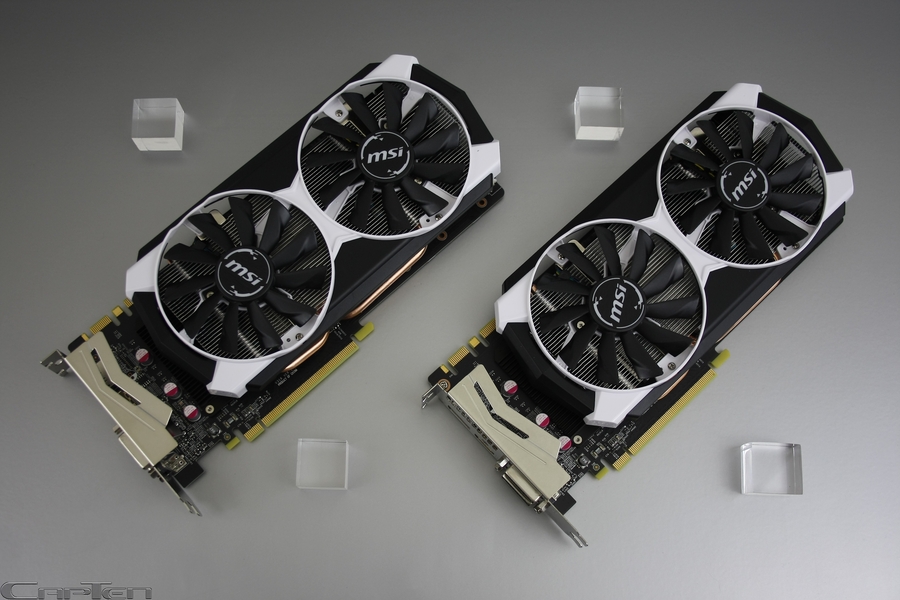

Das MSI Z170 Titanium Edition Mainboard und 2 MSI GTX 970 GD5T OC Grafikkarten.

​



[DoertyHarry]

Uiii Farbliche Übereinstimmung: CHECK [emoji7]

Bin schon so gespannt wie zum schluss alles zusammen ausschaut

Edit: Oh wir haben den halb-Jahrestag deines Projektes seit der Thread besteht verpasst...



[capten10]

ja mann ich wünschte auch ich könnte vorspulen!



[the_leon]

Kenn ich schon
Aber Greez zum nächsten Sponsor für das geile Projekt.
Die haben sich sicher geirrt, eine GPU is für mich
Aber farblich passt das nicht 1000%, auch nicht mit dem Lüftern.
Hoffen wir mal, das das dann besser passt, wennst du Kühler (du brauchst die TFX ) drauf sind

PS: Bau das hässliche OC-Panel Teil runter, das is fürn Arsch



[capten10]

Hi Leute!
Waow, es haben sich doch sehr viele Bilder angesammelt aber ich wollte euch das durcheinander zwischen den einzelnen Arbeitsgängen ersparen.

So bleibt es für jedermann verständlich und nachvollziehbar.

Wie man es in dem kurzen Teaser schon sah/sieht, musste ich mich gut 3-4 Wochen in die Arduino Materie einarbeiten aber dazu später mehr Details.

Eingebundener Inhalt

youtube.com/watch/?v=-5UHtNJl0Yo

An dieser Stelle findest du externe Inhalte von Youtube. Zum Schutz deiner persönlichen Daten werden externe Einbindungen erst angezeigt, wenn du dies durch Klick auf "Alle externen Inhalte laden" bestätigst: Alle externen Inhalte laden Ich bin damit einverstanden, dass mir externe Inhalte angezeigt werden. Damit werden personenbezogene Daten an Drittplattformen übermittelt.
Für mehr Informationen besuche die Datenschutz-Seite.

Jetzt geht's erst mal an die Schiebetür!

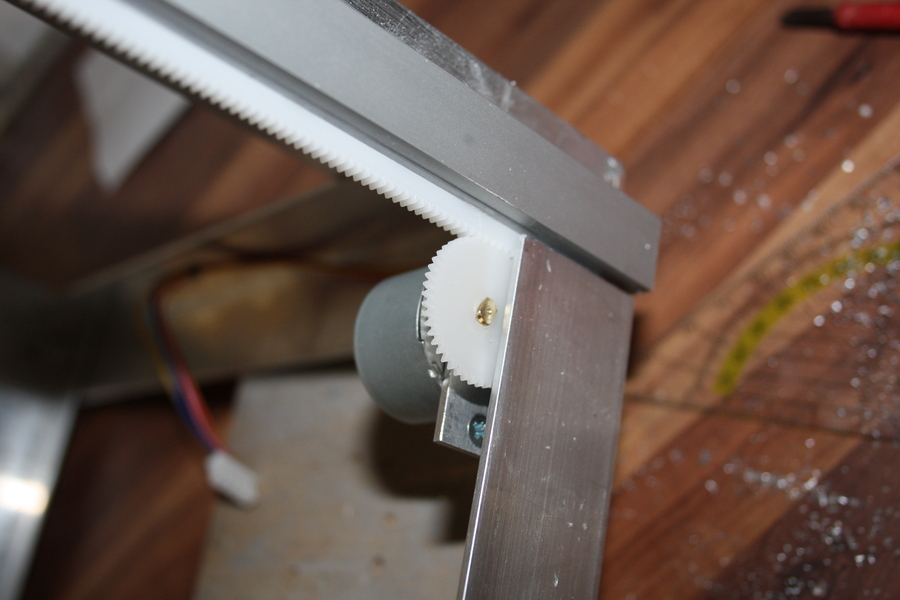

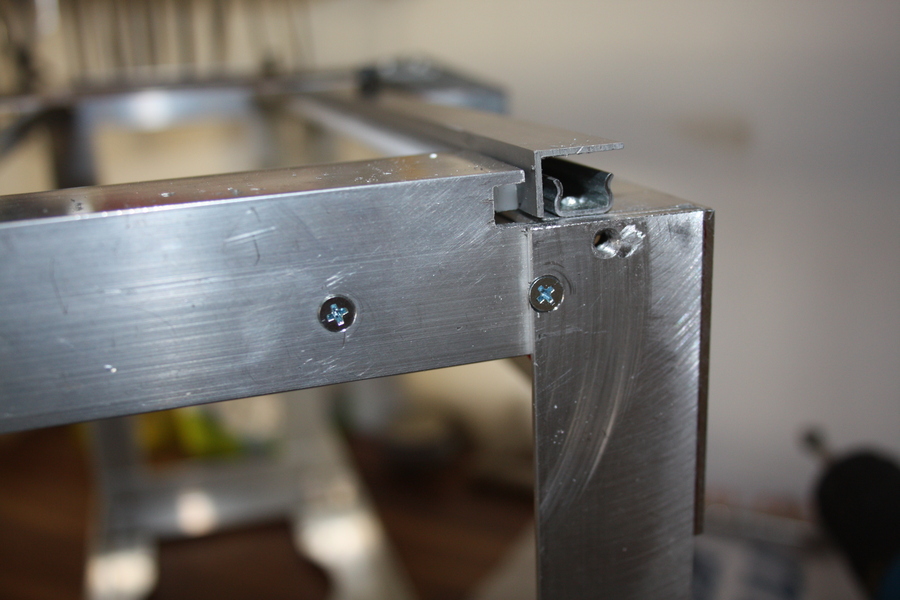

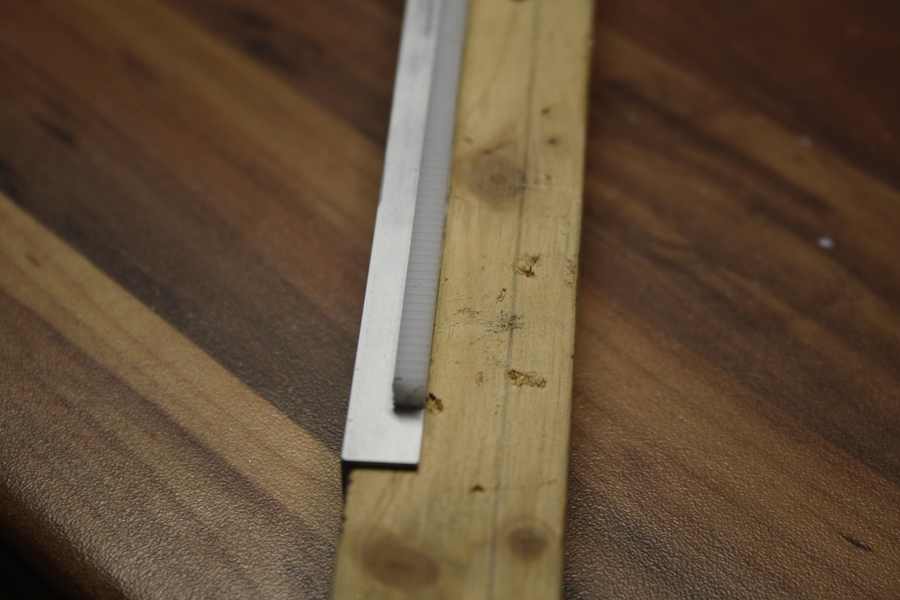

Ich habe 2 kleine Zahnstangen auf den Aluwinkel geklebt der die Tür trägt und mit der Schiebevorrichtung verbunden ist.

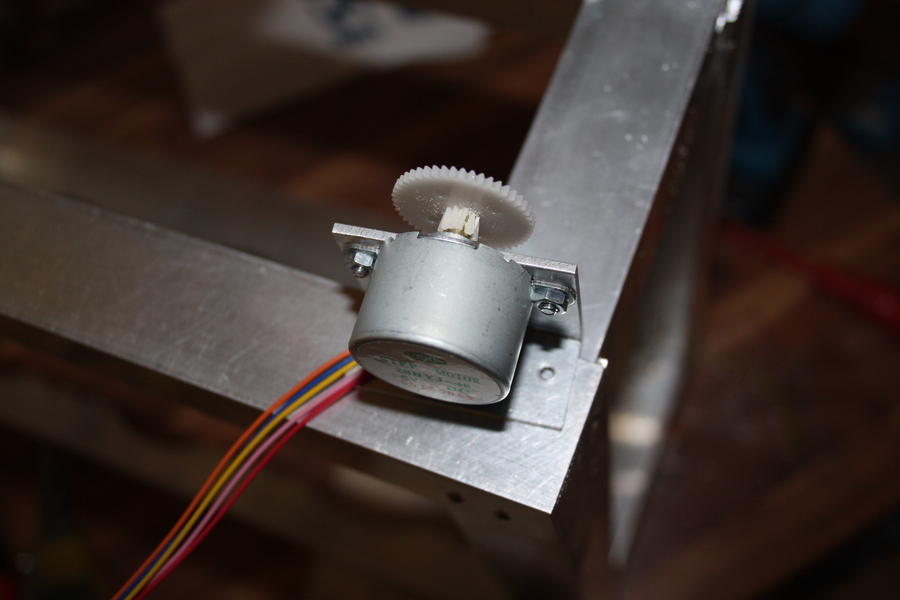

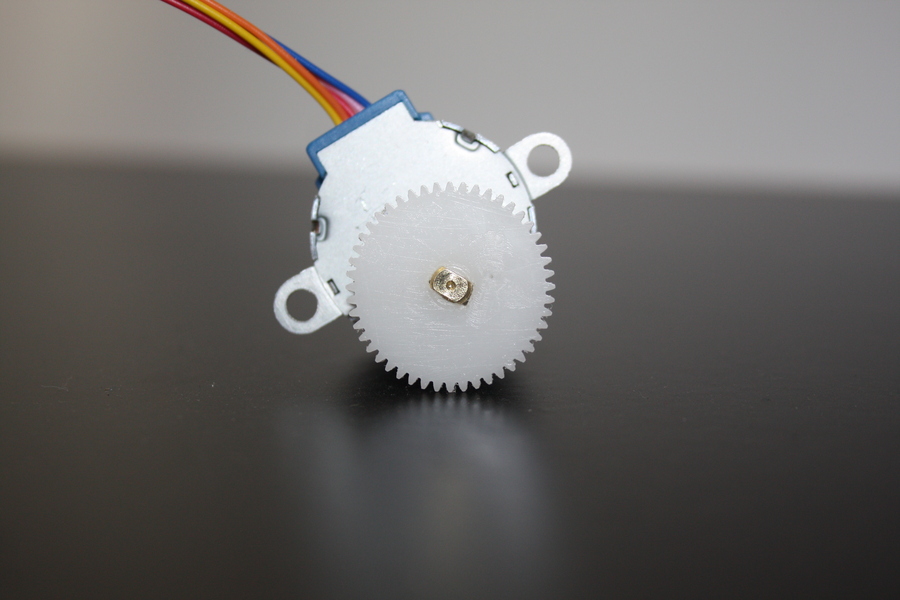

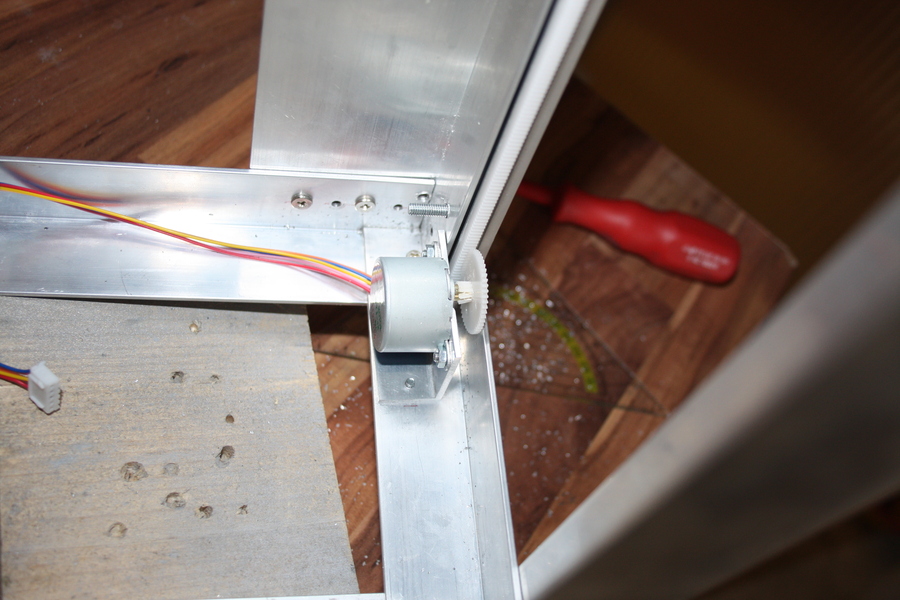

Das Zahnrad mußte ich an die Motorwelle anpassen, da die Welle vom Motor 28BYJ-48 oval ist.

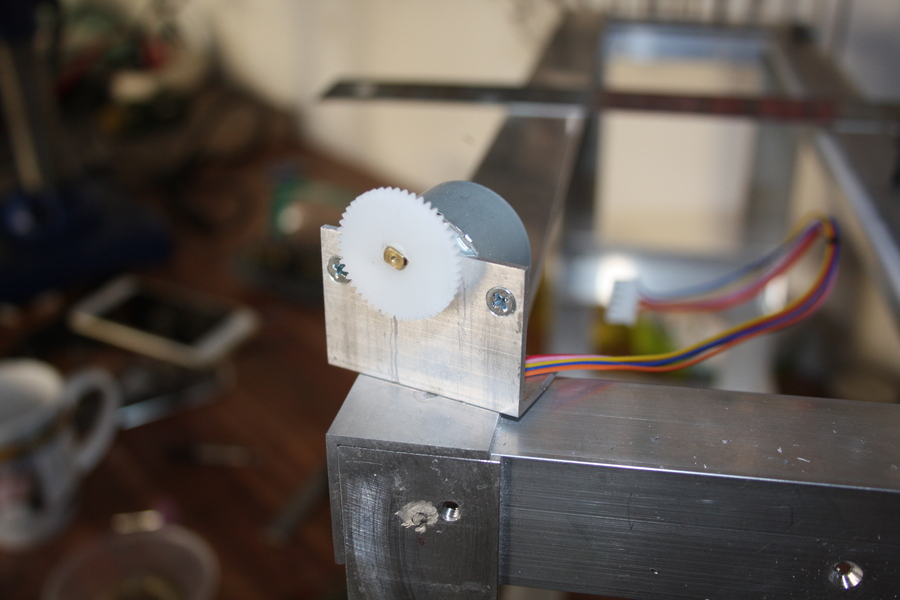

Dann habe ich eine kleinen Aluwinkel zugeschnitten und den Motor darauf montiert

und diesen dann an der Innenseite des Sockels befestigt

hier eine kleine Vorschau!

Eingebundener Inhalt

youtube.com/watch/?v=z8F5B5E_GYE

An dieser Stelle findest du externe Inhalte von Youtube. Zum Schutz deiner persönlichen Daten werden externe Einbindungen erst angezeigt, wenn du dies durch Klick auf "Alle externen Inhalte laden" bestätigst: Alle externen Inhalte laden Ich bin damit einverstanden, dass mir externe Inhalte angezeigt werden. Damit werden personenbezogene Daten an Drittplattformen übermittelt.
Für mehr Informationen besuche die Datenschutz-Seite.

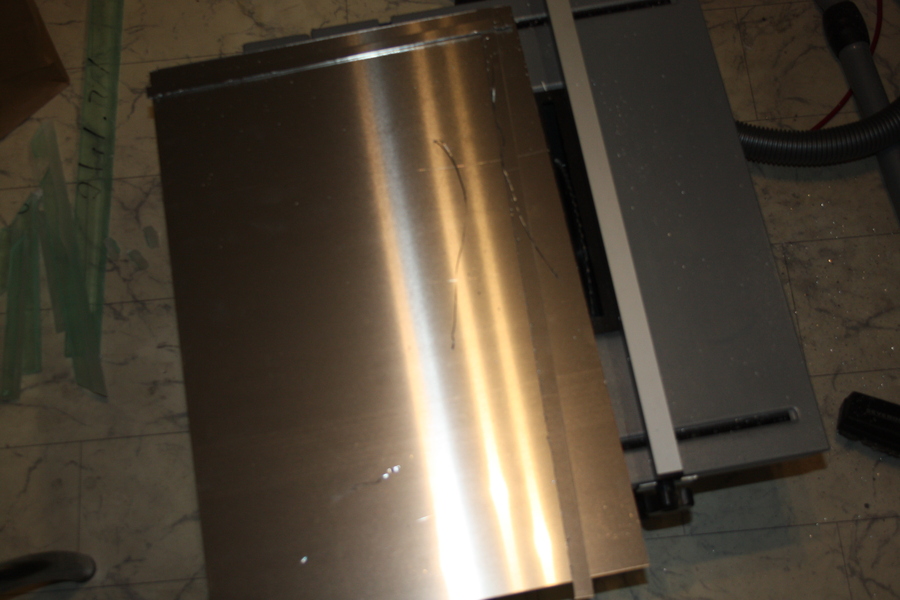

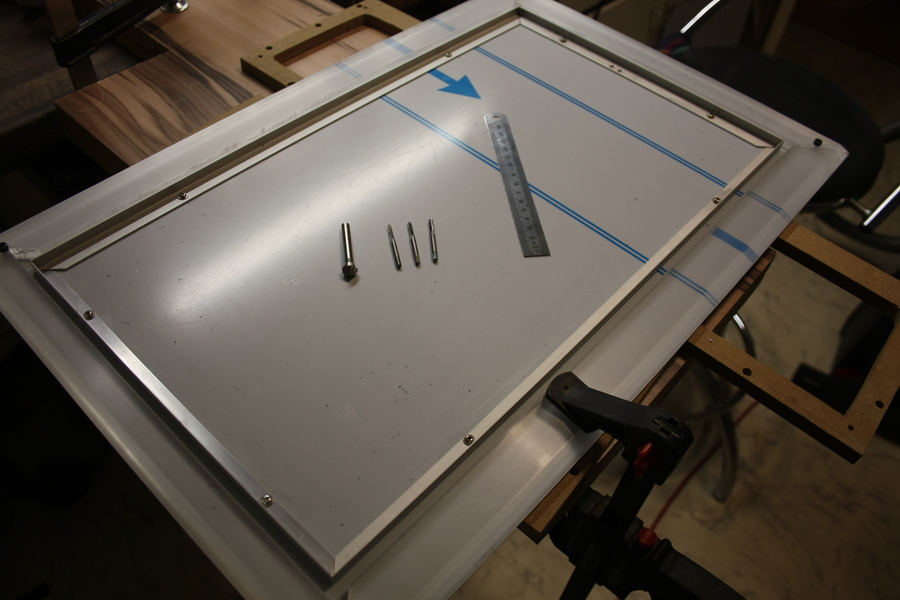

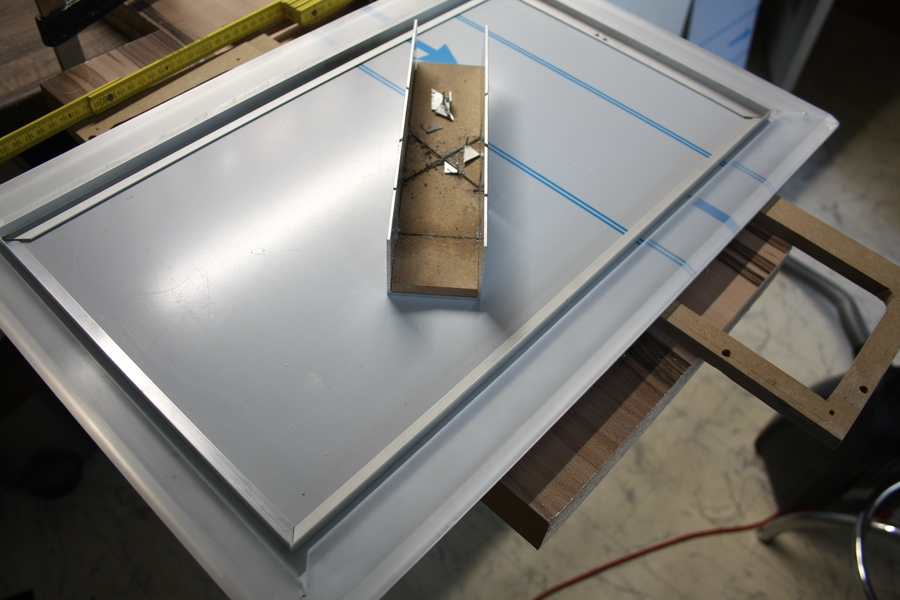

Im MB-Tray konnte ich nun die Abstandshalter setzen

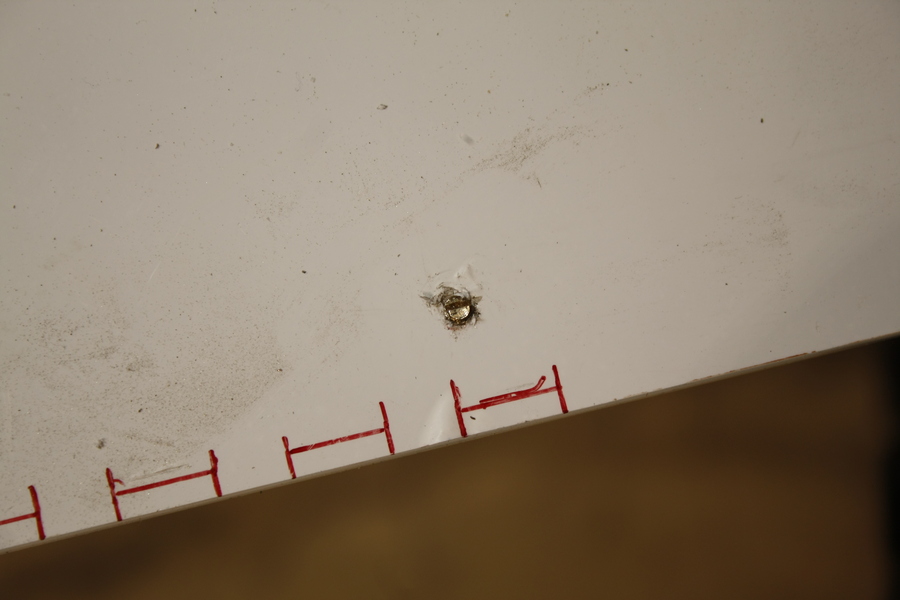

und wie sollte es auch anders sein, beim einschrauben der Abstandshalter bricht die Schraube durch und das auch noch 2 mal an genau der selben Stelle.
Beim ersten mal ging sie noch ohne Beschädigung raus, beim zweiten mal musste ich leider einen etwas tieferen schlitz schneiden um sie dann mit einem Schraubenzieher rauszudrehen.

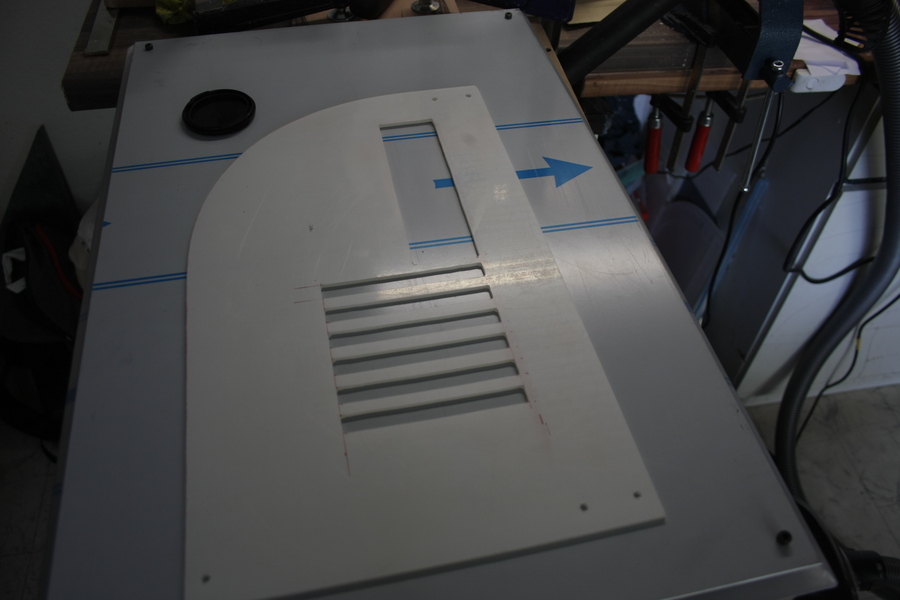

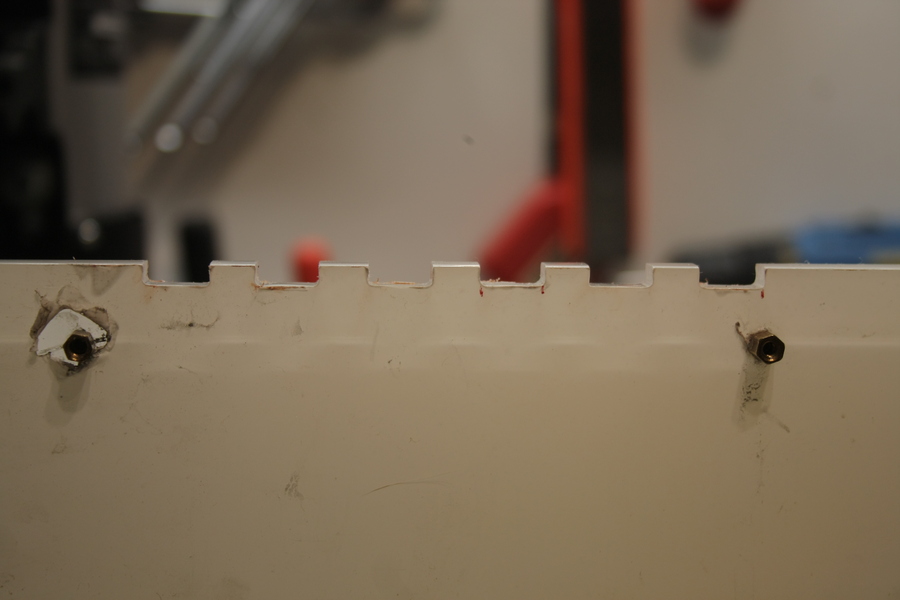

mit den PCI Aussparungen am Tray ging es dann gleich weiter

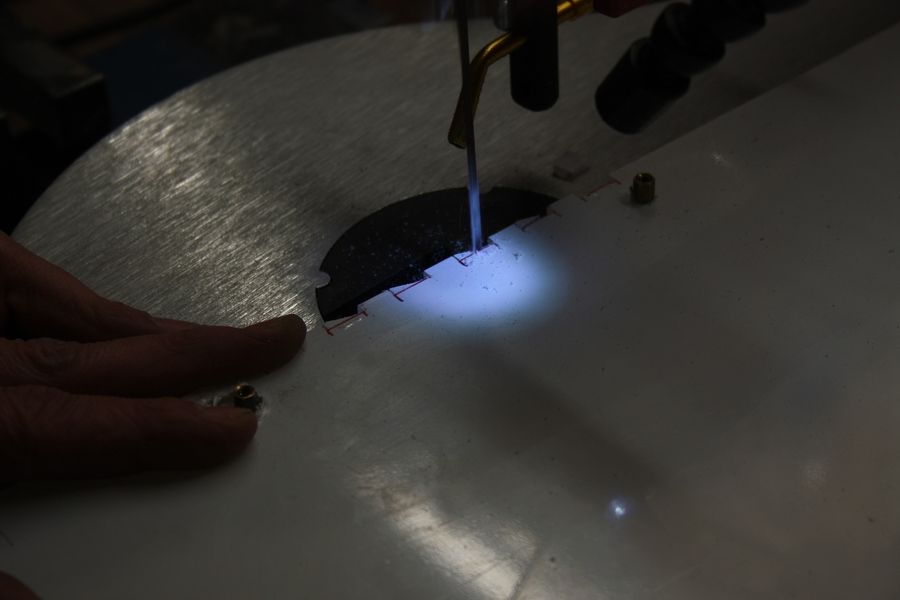

erst mit der Dekupiersäge grob ausgeschnitten

dann alles noch gerade gefeilt und geschliffen

und irgendwie hatte ich noch lange weile und hab es dann auch noch poliert

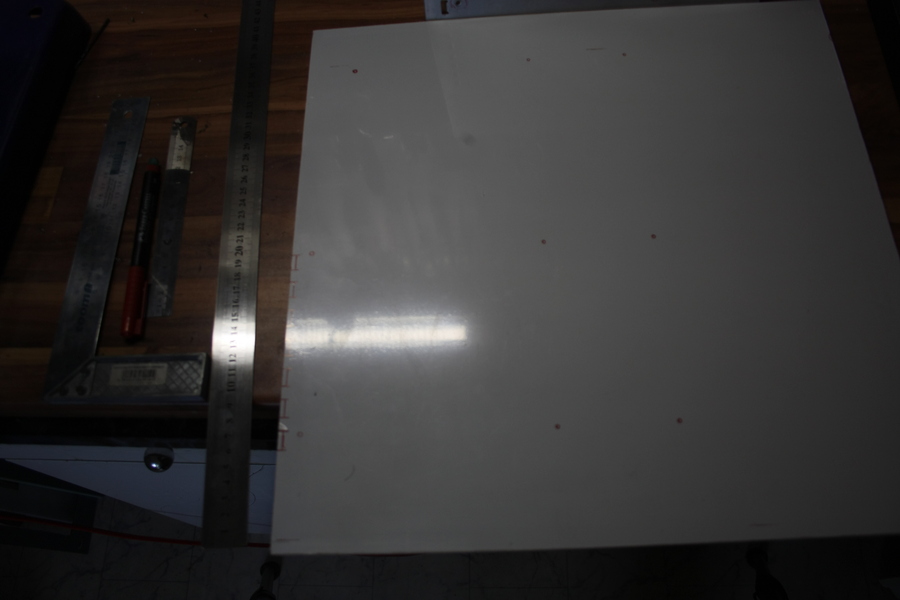

nun die Rückwand,

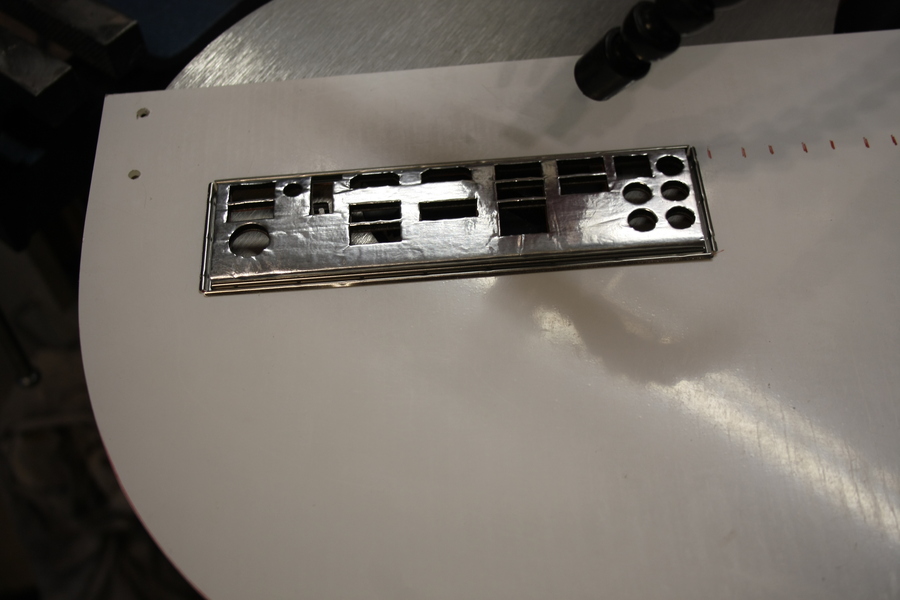

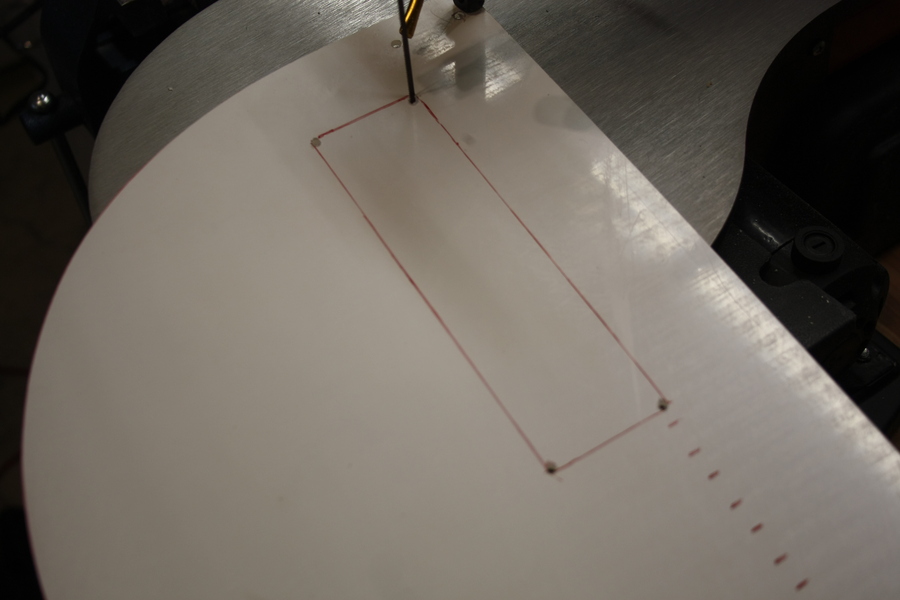

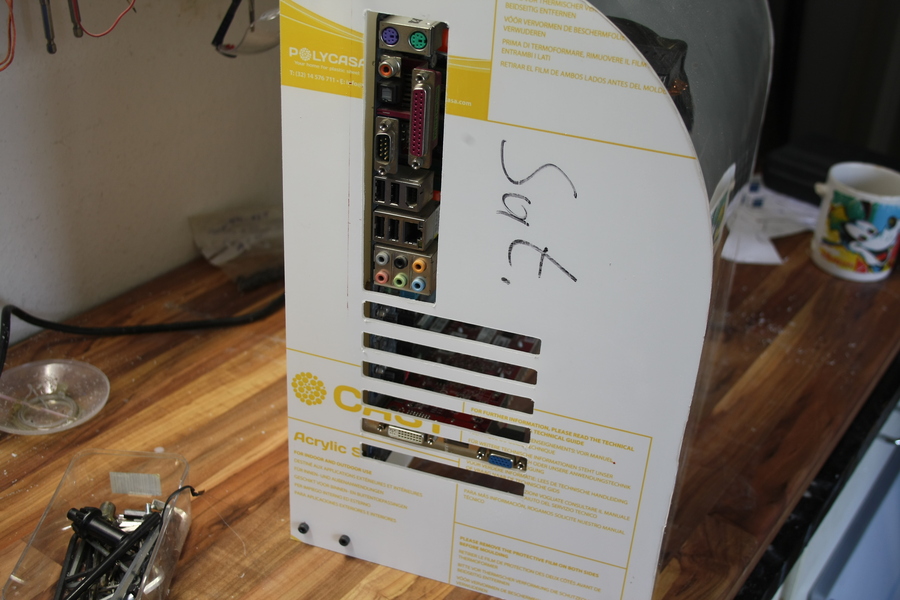

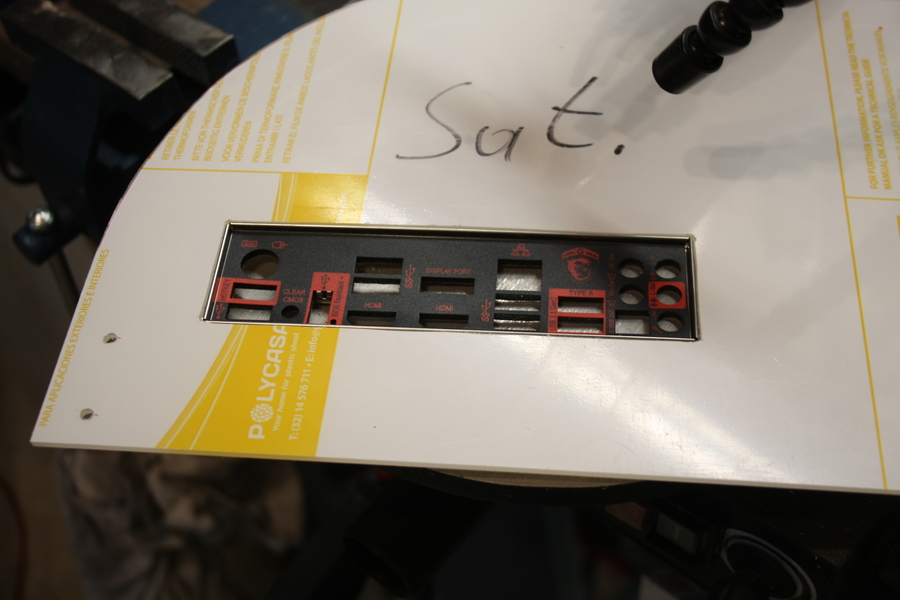

Hier habe ich erst mal das IO-Shield ausgeschnitten

passt alles

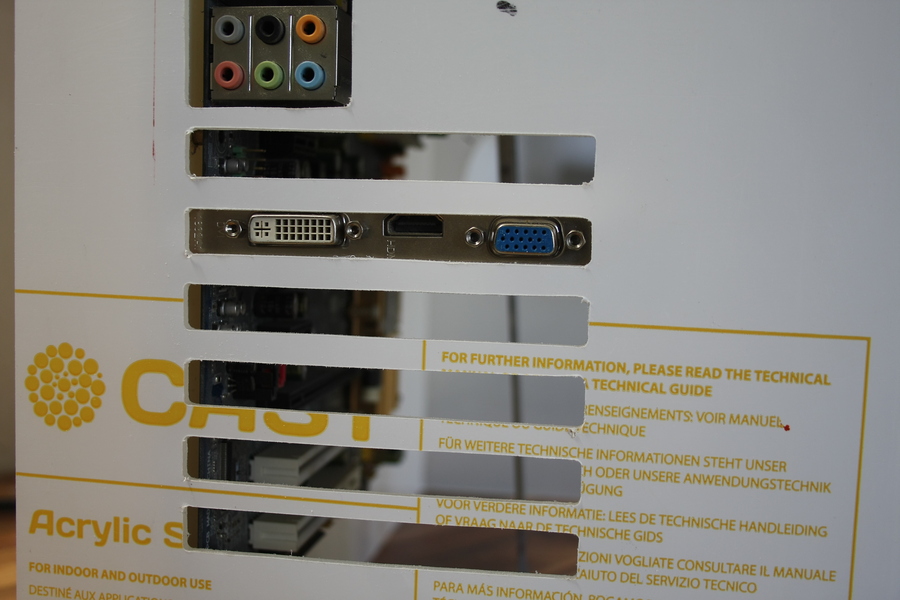

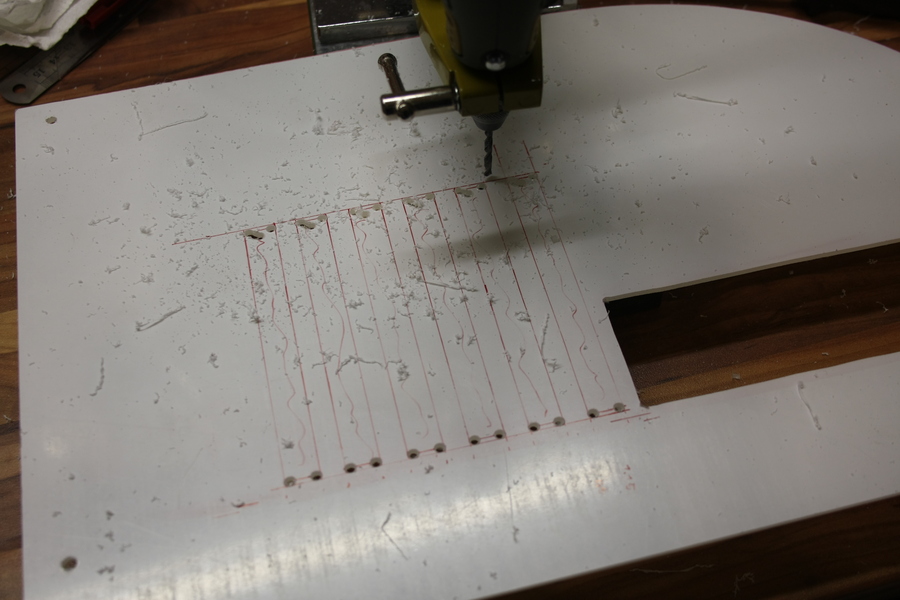

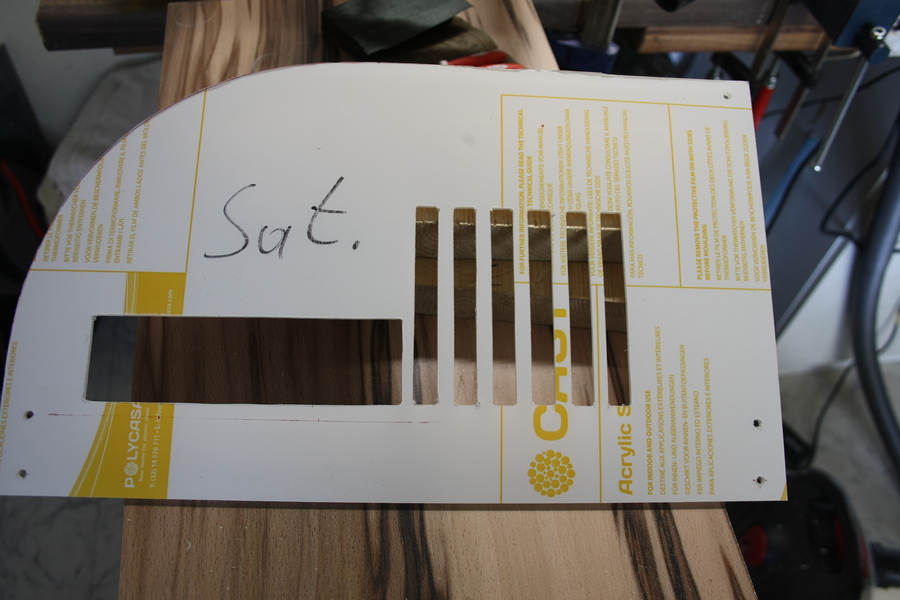

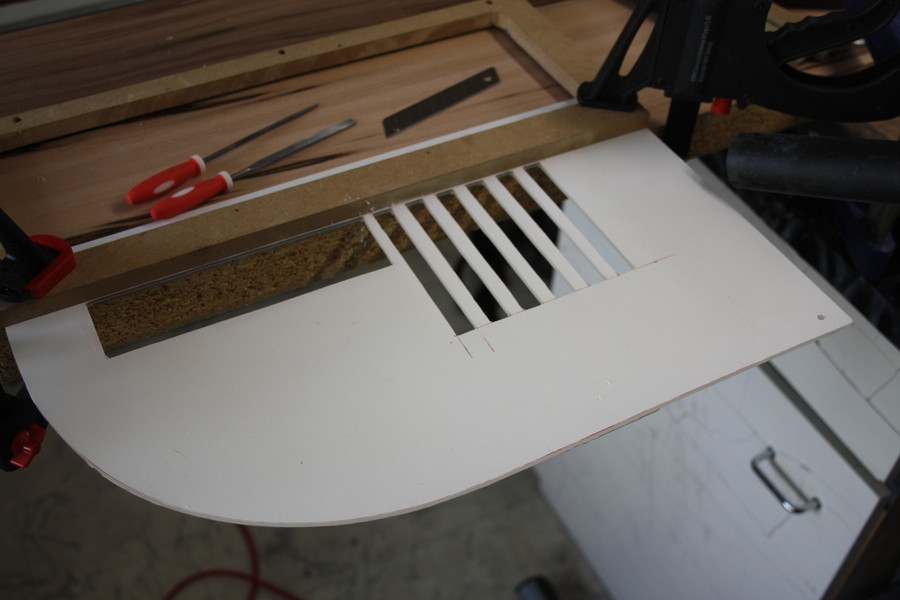

und nun alle PCI Öffnungen

erst so gut es geht mit der Dekupiersäge

dann alles gerade geschliffen

das war doch ein ganzes Stück Arbeit, vor allem ohne was kaputt zu machen

und auch hier passt alles

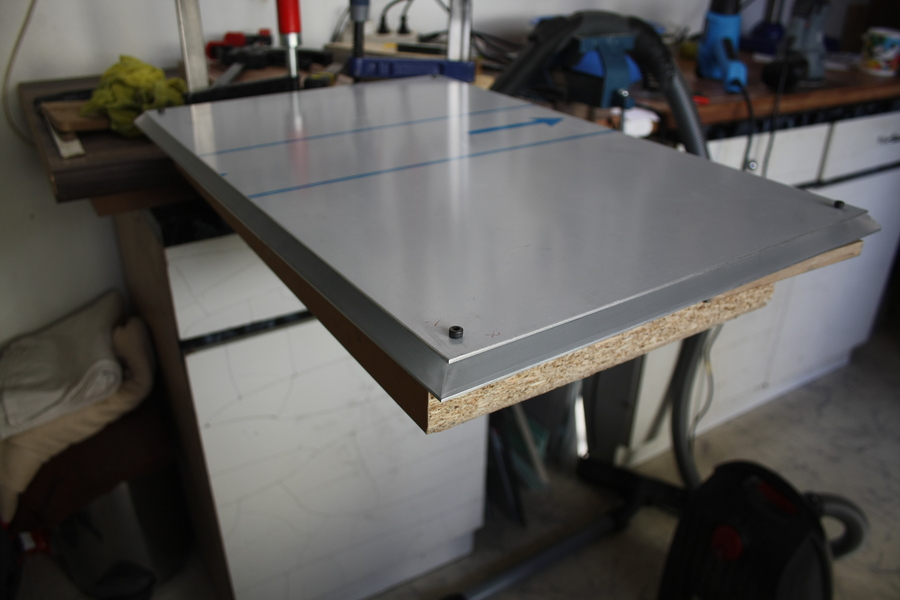

weiter ging es mit der Bodenplatte.
Sie ist dann für die Effektbeleuchtung der digitalen LED´s verantwortlich.
Sollte nur ein KLEINER Bonus werden, hat mich aber doch eine ganze Woche und 3 Anläufe gekostet.
Also nicht wundern wenn zwischendurch plötzlich anderes Plexiglas verarbeitet wird.

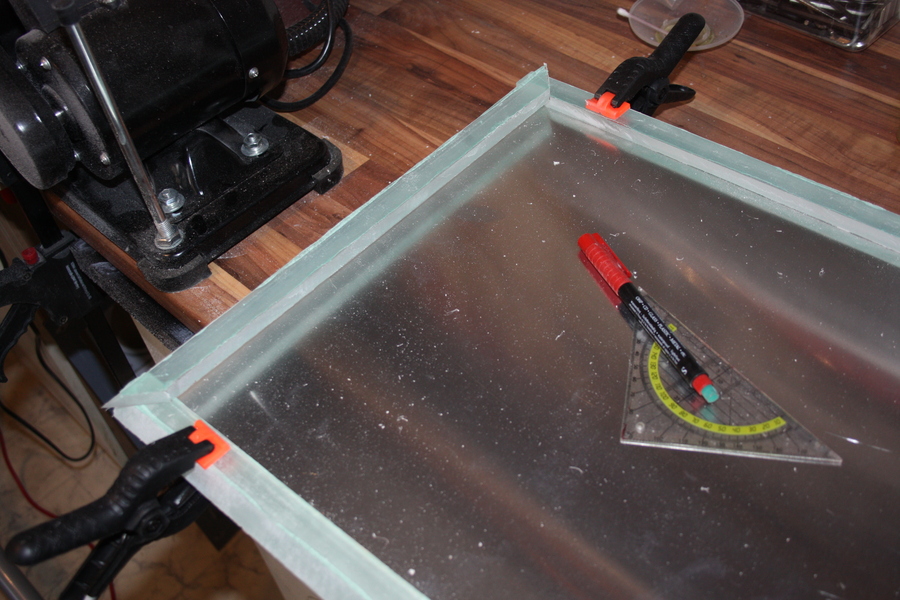

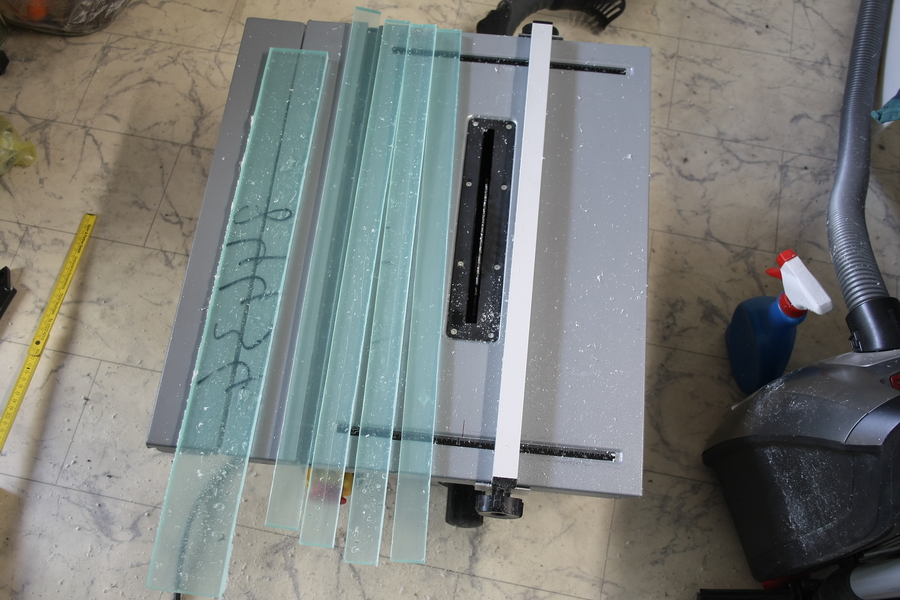

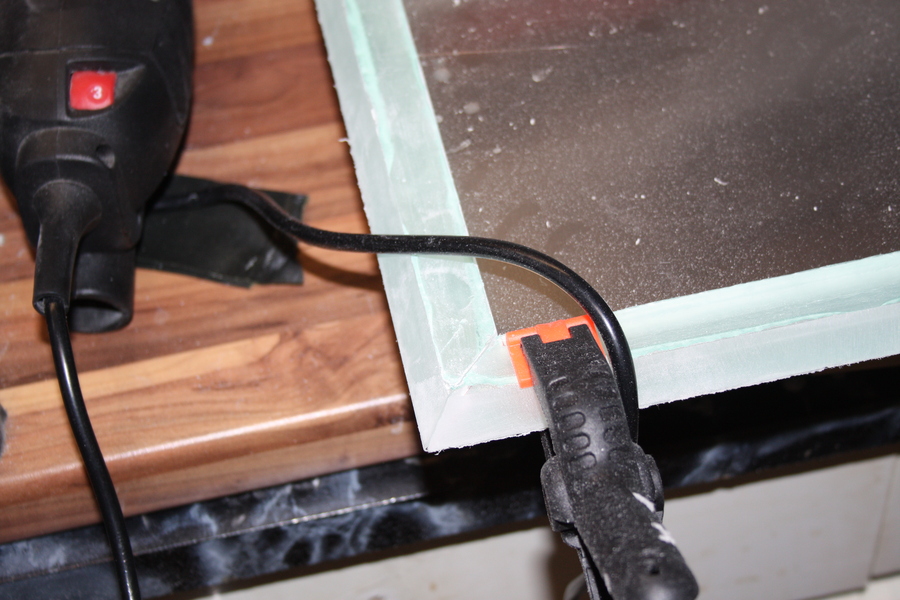

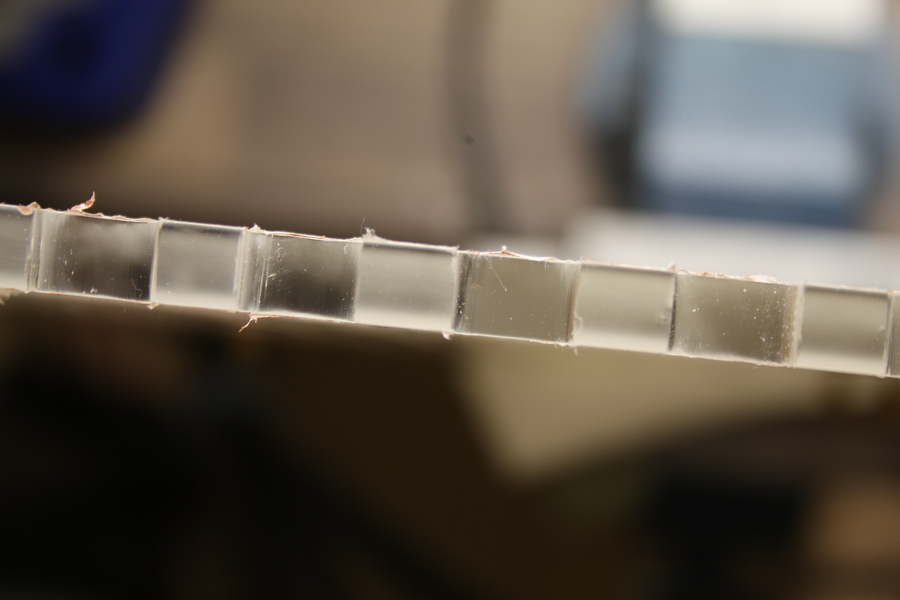

Erst mal habe ich 3cm Streifen zugeschnitten, anfangs noch gerade, später dann gleich im 45 Grad Winkel

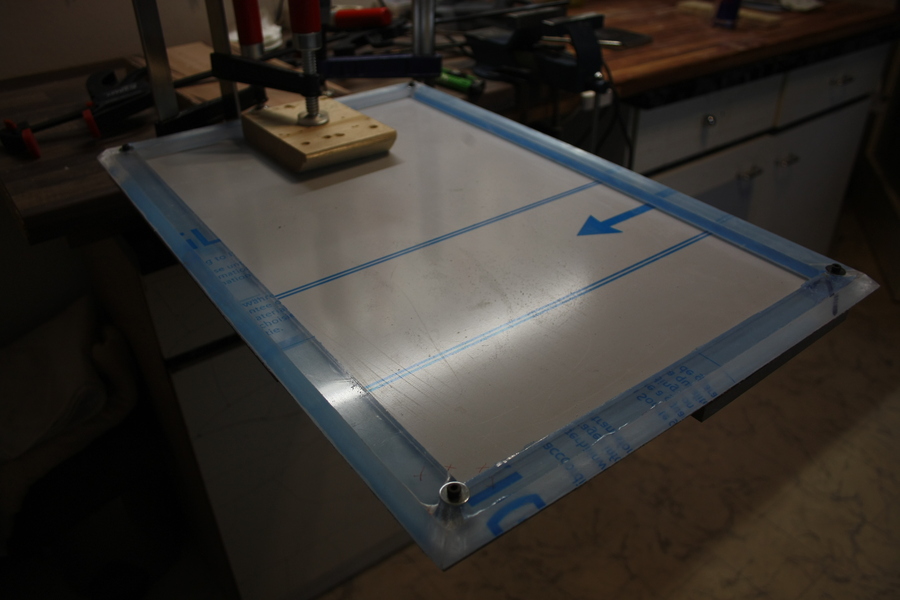

die wurden dann an die Bodenplatte angepasst auf Gehrung geschnitten und miteinander verklebt

wie es weiter geht erfahrt ihr nach der Werbung !
Nur ein Werbespot



[capten10]

die Abdeckplatte zugeschnitten

Löcher gesetzt alles geschliffen entgratet und satiniert

hier nochmal die 3 Teile einzeln

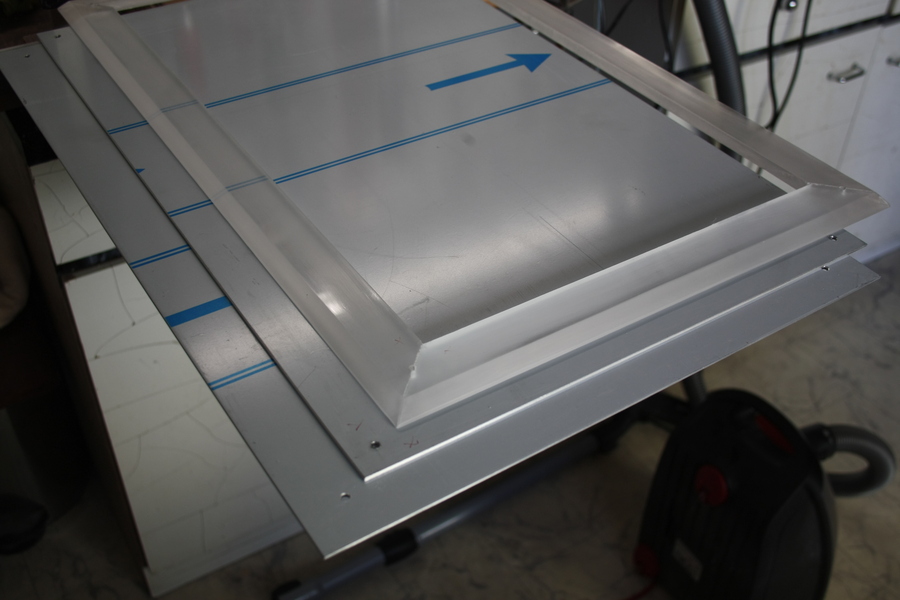

und so sieht das Ergebnis aus

auf der Innenseite habe ich auch Aluwinkel auf Gehrung zugeschnitten und im Boden verschraubt

die übliche Vorgehensweise, Löcher setzen, senken, Gewinde schneiden
Hier drauf werden dann die Leds geklebt

weiter geht's mit einer kleinen Lektion im Umgang mit Edelstahl.

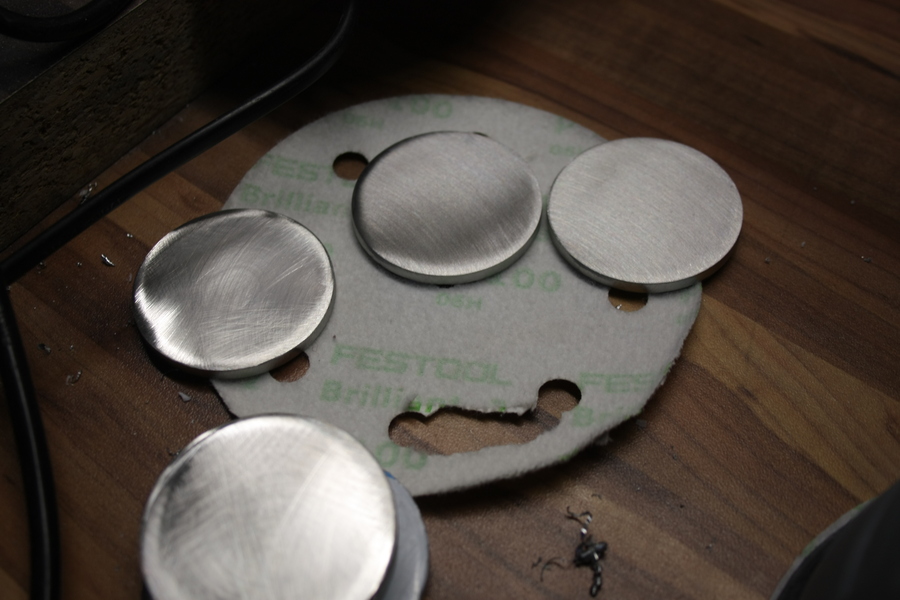

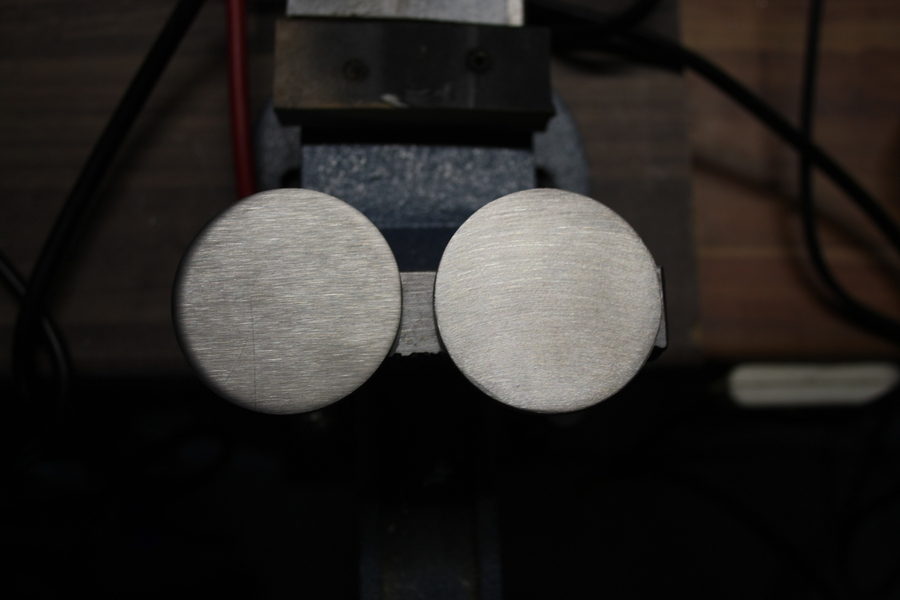

Als Füße werden 4(evtl.8) Edelstahl Ronde mit einem Stück Edelstahl Stab verwendet.
Leider war das Edelstahl schon so zerkratzt das ich es wieder auffrischen musste.
Links der original zustand recht meine Arbeit.

die Rückseiten habe ich auch dementsprechend abgerundet und mit 240er Schliff poliert

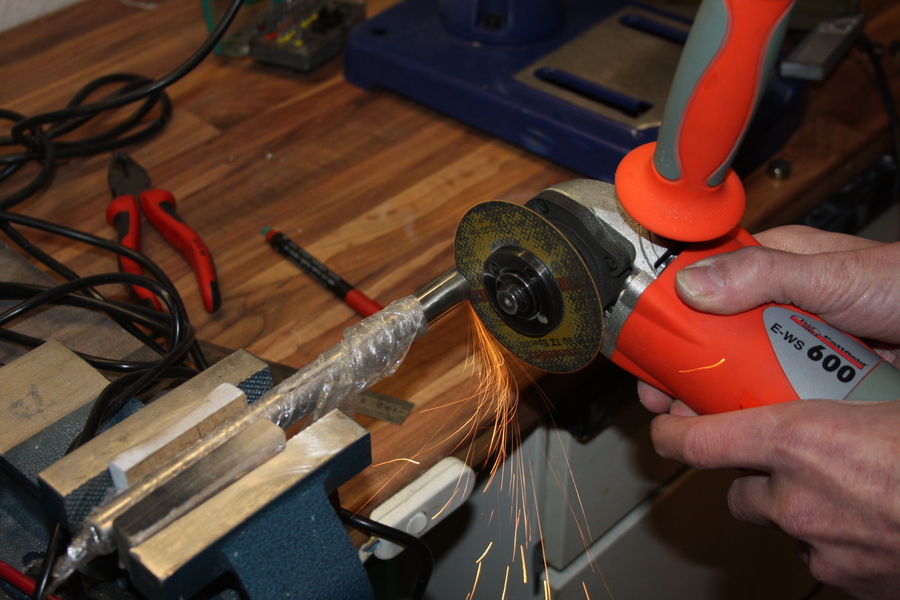

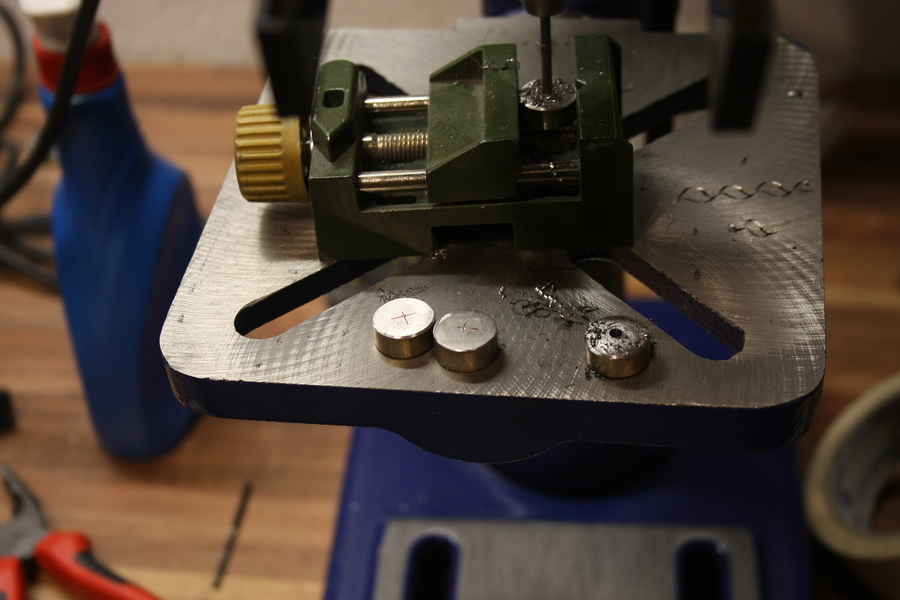

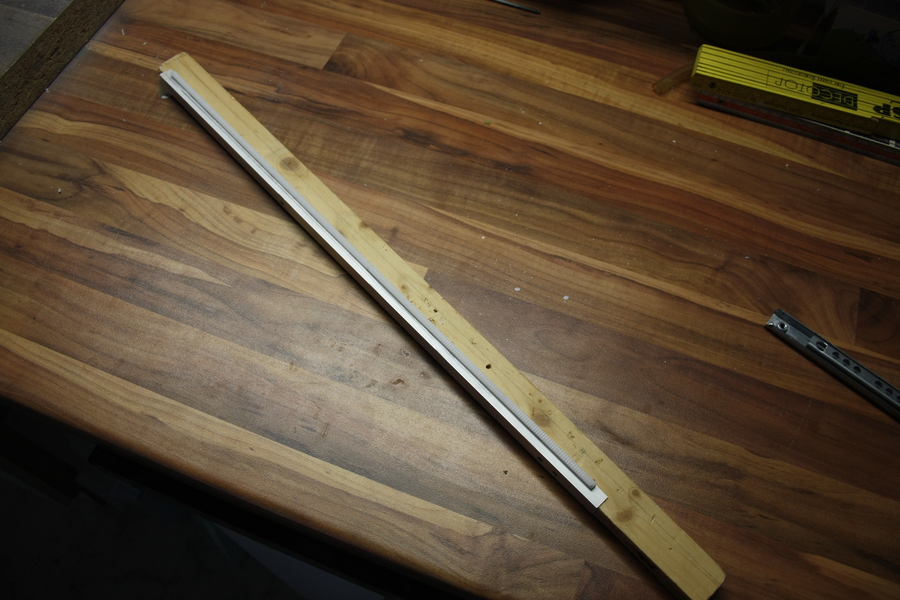

dann noch den Stab zugeschnitten und die Löcher gesetzt.
Hier wird noch ein Gewinde geschnitten um die Füße gleich von oben mit samt der Bodenplatte zu verschrauben

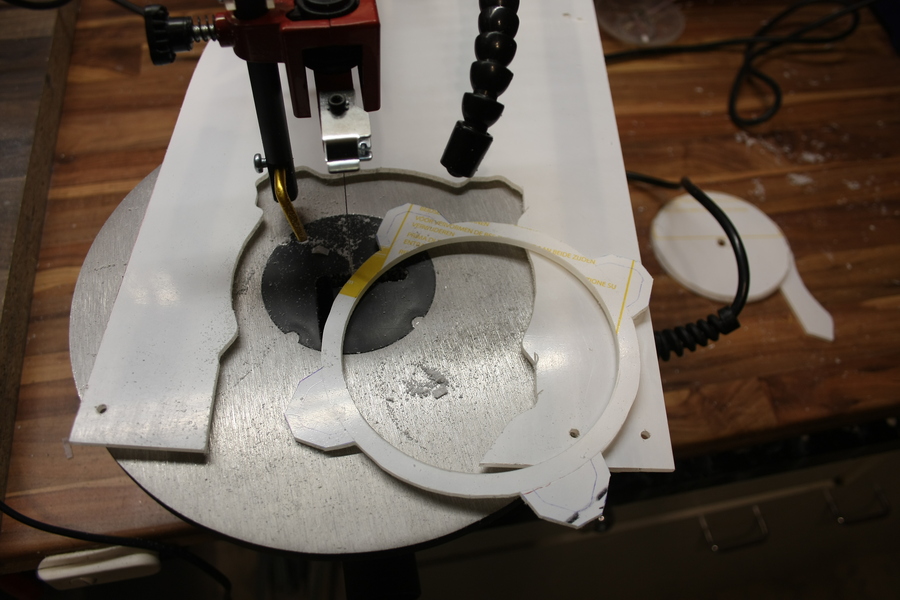

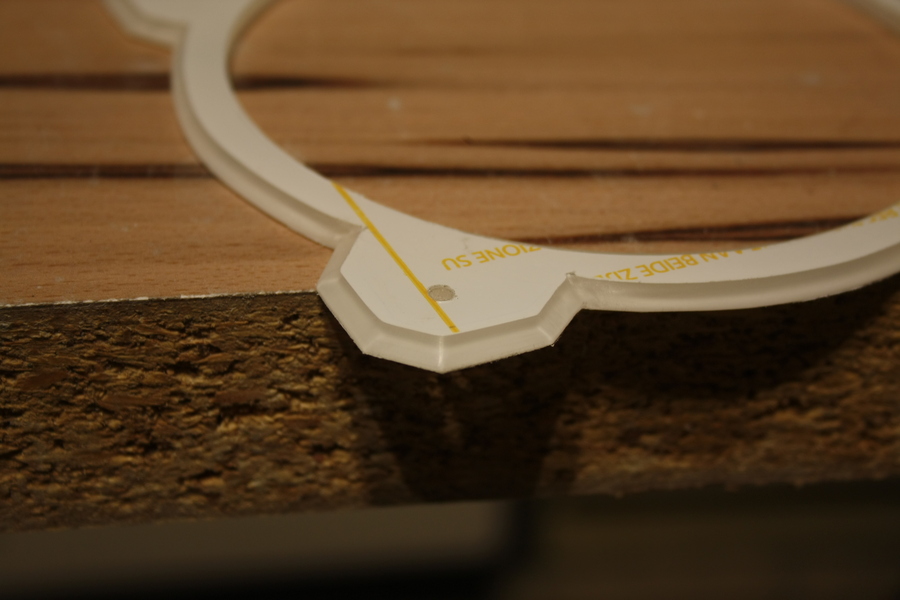

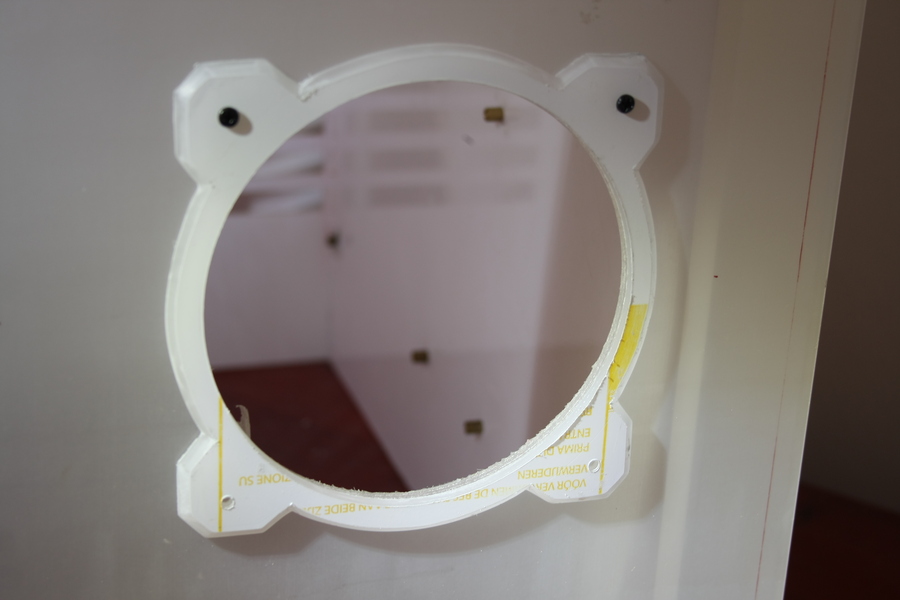

nun habe ich noch eine kleine Blende für den vorderen Fan gefertigt!
Seht selbst!
Dekupiersäge, Feilen schleifen und satinieren

Eine Kleinigkeit hätte ich noch aber ich denke das reicht erst mal.
Gibt's dann beim nächsten mal ! :d​



[bennySB]

Echt saubere Arbeit mal wieder die du hier ablieferst.

Hast mittlerweile ein richtiges Händchen dafür entwickelt.



[capten10]

Dank schön!
Naja so einiges liegt mir noch nicht ganz aber ich bin auch erstaunt das soweit alles geklappt hat.



[Rulbatz]

fleissig fleissig. Schaut super aus



[steinf131]

Mach mal hinne Capten

ne spaß bei seite, sieht bisher sehr gut aus und bin gespannt auf das Endprodukt!
