Spaltmaße ist DIE Sache, wo ich besonders drauf achte. Leider klappt nicht immer alles ganz so wie ich's mir vorstelle, da ich einfach noch zu wenig Praxis im Feilen habe.

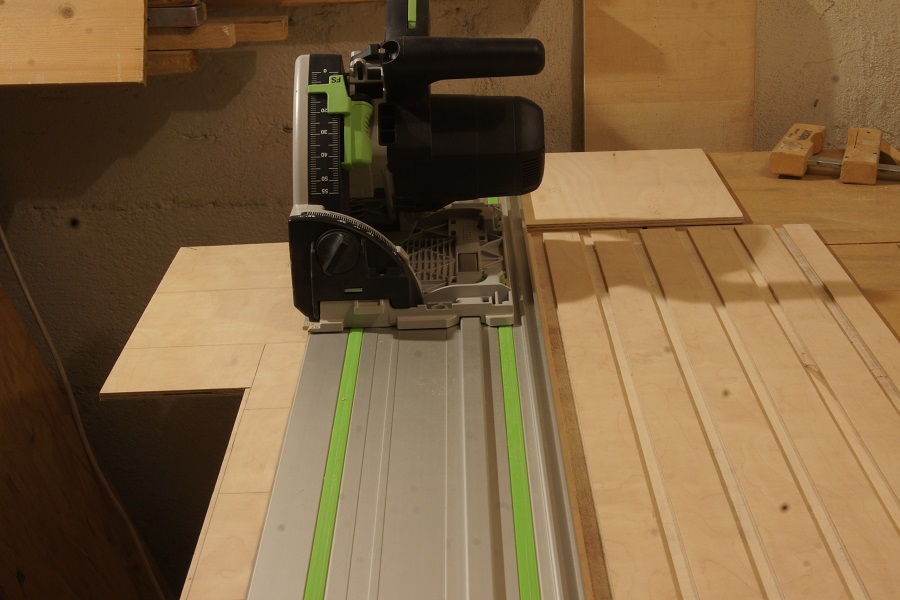

Richtig, bis jetzt habe ich die Nuten mit der Säge gemacht. Allerdings habe ich jetzt den passenden Fräser, und schaffe es dann hoffentlich nächste Woche einige Versuche mit der OF zu machen.



Erstmal noch ein paar Bilder:

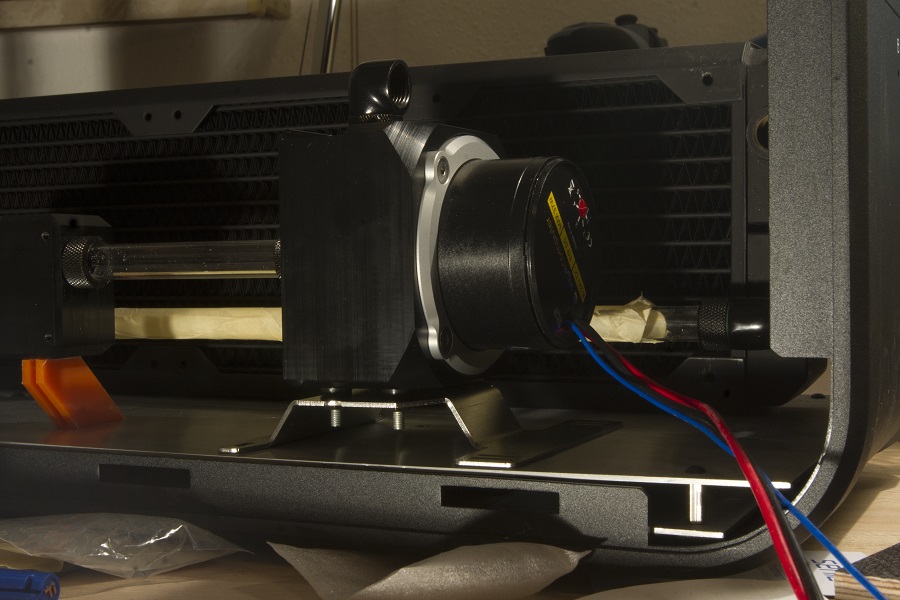

Hab mal die Hardware und GraKa Kühler eingebaut, um zu gucken wo dass Rohr das aus diesem grade nach unten gehen sollte auf die Midplate trifft. -> Genau über dem Netztteil
Naja, Alternative ist schon in Planung.
Mir gefällt das CSQ Design echt gut.

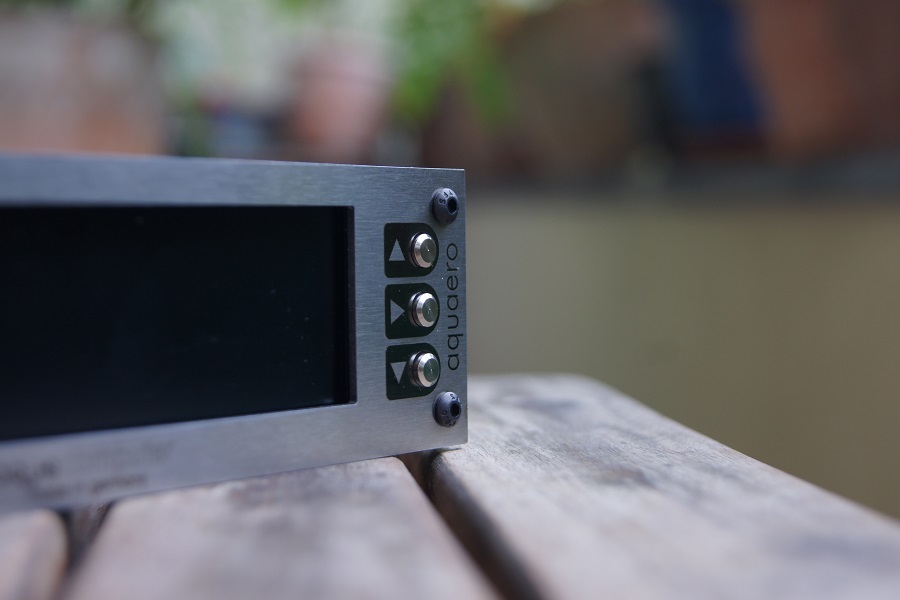

Desweiteren habe ich mal ALLE Schrauben des Aquaeros gegen ei bisschen schönere ausgetauscht.

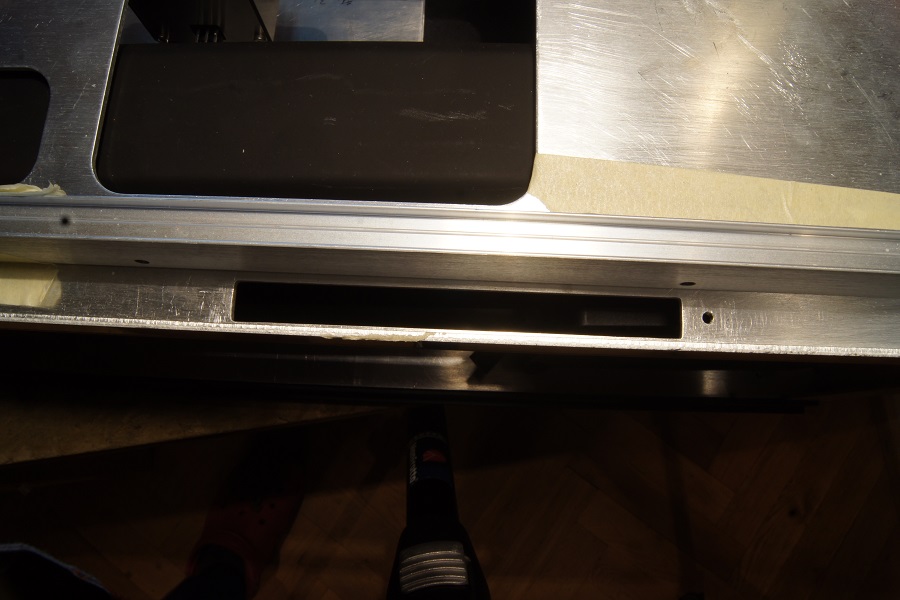

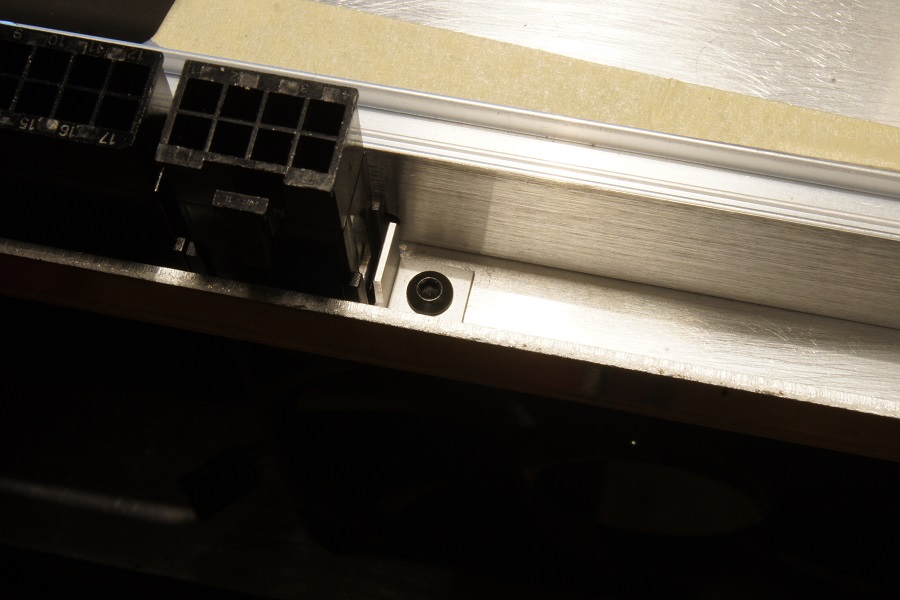

Und hinter dem Tray einen Ausschnitt für Kabel gemacht.

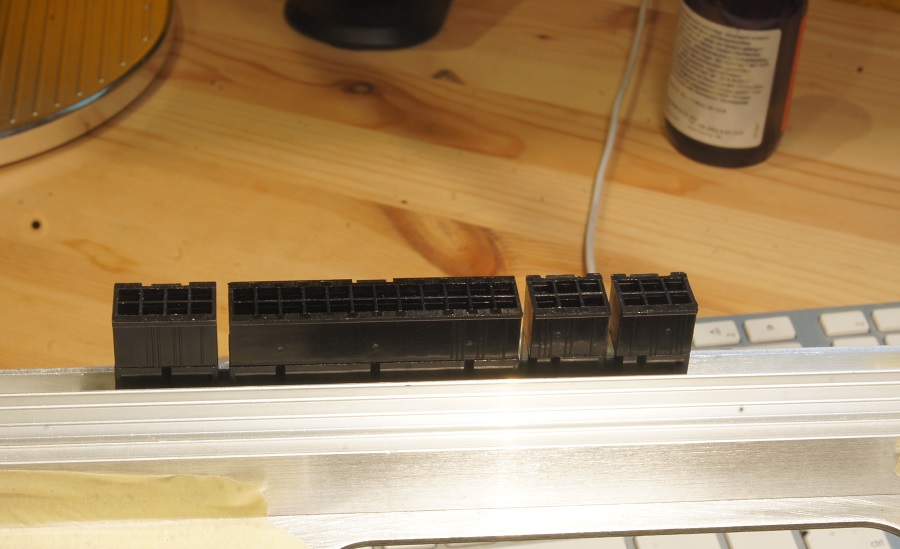

Allerdings kommen Stecker drauf, da hier nicht gesleevte Kabel zu gesleevten wechseln.

Bis jetzt werde die einfach nur durch kleine Aluwinkel an beiden Seiten eingeklemmt.
Ob das reicht wenn erstmal Litzen drin stecken weiß ich noch nicht, ansonsten werden die noch mit den Winkeln verklebt.

(Winkel und Connector sind hier nicht ganz aneinander, daher die kleine Lücke)



[illousion]

Die Tastatur hatte ich auch mal vor meiner Isku

Wie gewohnt super Bilder, kann mich nicht daran sattsehen



[affli]

Hi Cargo..

Ich heb dann dein thread mal wieder etwas hoch!
Allem voran, tolle Arbeiten die du hier abliefert, du zeigst auf jeden fall sehr viel Geduld und ich weiss nur zu gut wie viele frustrierende Momente es geben kann.

Aber mit genau solchen Handarbeiten wie z.b der Tauchsäge oder auch OF usw. lernt man noch die richtige Kunst der Dinge.
Da gehört nun mal sehr viel Erfahrung dazu um wirklich Fehlerfrei zu arbeiten. Hab ich das richtig im Kopf das du dir ne OF 1010 zugelegt hast?

Ich finds auf jeden fall toll was du hier zeigst! Viele schöne gute Ideen die mit viel Zeit und liebe umgesetzt werden! So muss es ein.

Übrigens.. Das Orange TrueLed ist fantastisch nicht?



[cargo]

Die Tastatur hatte ich auch mal vor meiner Isku

Wie gewohnt super Bilder, kann mich nicht daran sattsehen

Vielen Dank.
Wenn du aber mal wirklich gute Bilder sehen willst, solltest du dir diesen Thread angucken.
Je weiter du nach hinten gehst, desto besser werden sie!

Hi Cargo..

Ich heb dann dein thread mal wieder etwas hoch!
Allem voran, tolle Arbeiten die du hier abliefert, du zeigst auf jeden fall sehr viel Geduld und ich weiss nur zu gut wie viele frustrierende Momente es geben kann.

Aber mit genau solchen Handarbeiten wie z.b der Tauchsäge oder auch OF usw. lernt man noch die richtige Kunst der Dinge.
Da gehört nun mal sehr viel Erfahrung dazu um wirklich Fehlerfrei zu arbeiten. Hab ich das richtig im Kopf das du dir ne OF 1010 zugelegt hast?

Ich finds auf jeden fall toll was du hier zeigst! Viele schöne gute Ideen die mit viel Zeit und liebe umgesetzt werden! So muss es ein.

Übrigens.. Das Orange TrueLed ist fantastisch nicht?

Vielen lieben Dank für dein Lob!
Freut mich sehr dass es dir gefällt.

Du hast absolut Recht. Mit jeder Stunde die ich mehr im Keller verbringe, habe ich das Gefühl auch wieder mehr gelernt zu haben.
Eine Festool Fräse habe ich leider noch nicht, doch nach dem Umzug und der anschließenden Einrichtung eines kleinen Werkstatt Kellers
werde ich mir wohl eine zulegen.
Das Plexi ist toll, auch wenn ich noch kaum was mit Leds gemacht habe.
Dreimal darfst du raten weshalb ich das, und sogar die Farbwahl des Mods, genommen habe.


Im Moment gibt's leider wieder nur spärlich Updates, was damit zusammenhängt dass wir am Samstag umziehen.
Zeit zum Modden ist also knapp, genauso wie Material, da alles schon in Kartons steckt (leider auch das Stativ).

Gar nichts gemacht habe ich aber nicht, sondern hab neben einer Radi Blende noch die "Verrohrung" im unteren Bereich weitergeführt.
Auch die Streifen zur Halterung des DFM wurden nen bisschen gekürzt, das die Verbindung zur Pumpe doch arg schief war.

Bin allerdings noch nicht sehr weit gekommen.
Die gestrichelten Bereiche werden später Orange Streifen, der Rest blau.

Und im oberen Bereich kommen noch jede Menge Lüftungslöcher rein.

Natürlich ist das noch ungefeilt und geschliffen.

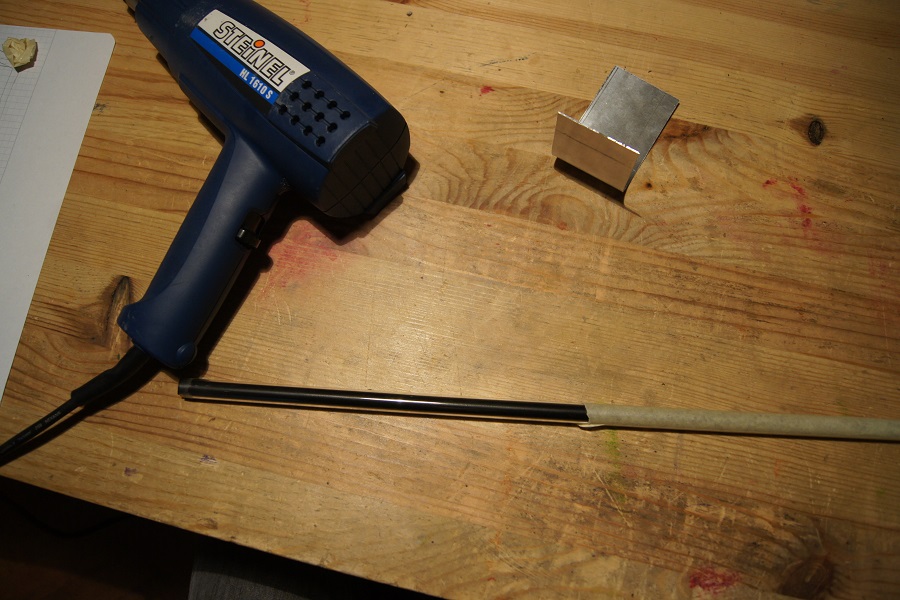

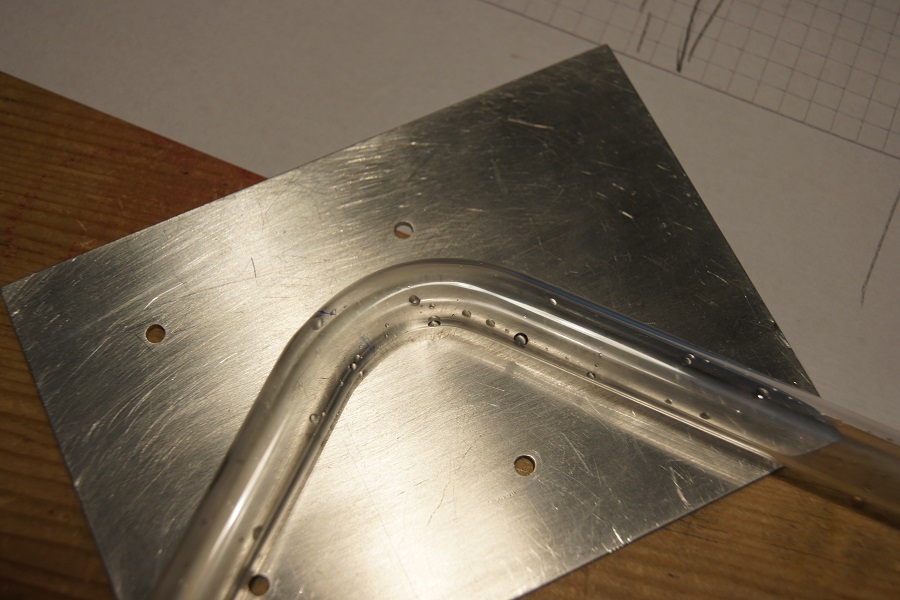

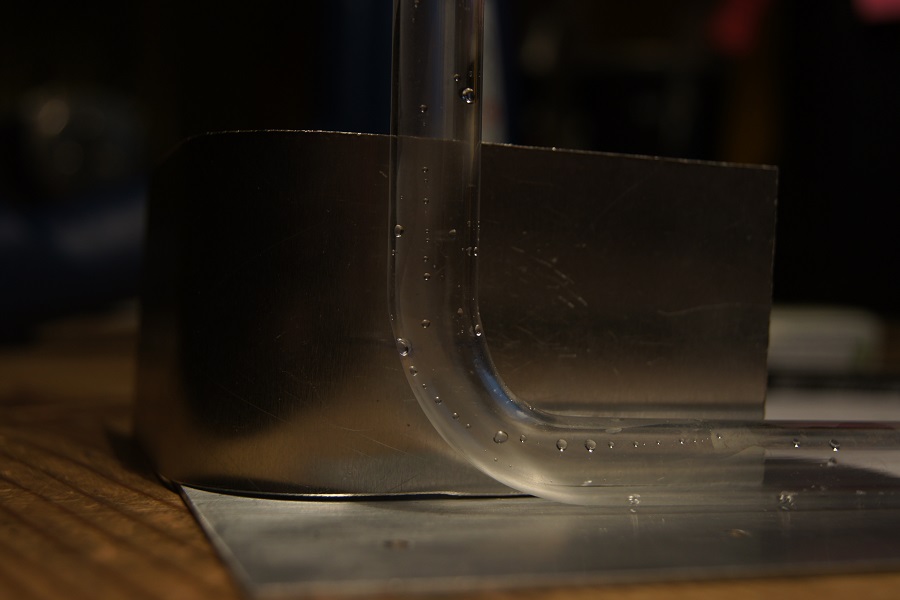

Dann gings ans Rohrbiegen, eine nicht ganz leichte Angelegenheit wie sich herausstellte.

Der erste Versuch gefiel mir nicht, da das Rohr doch an einigen Stellen, trotz Schlauch innen beim Biegen, "Dellen" hatte.

Mit dem zweiten bin erstmal zufrieden:

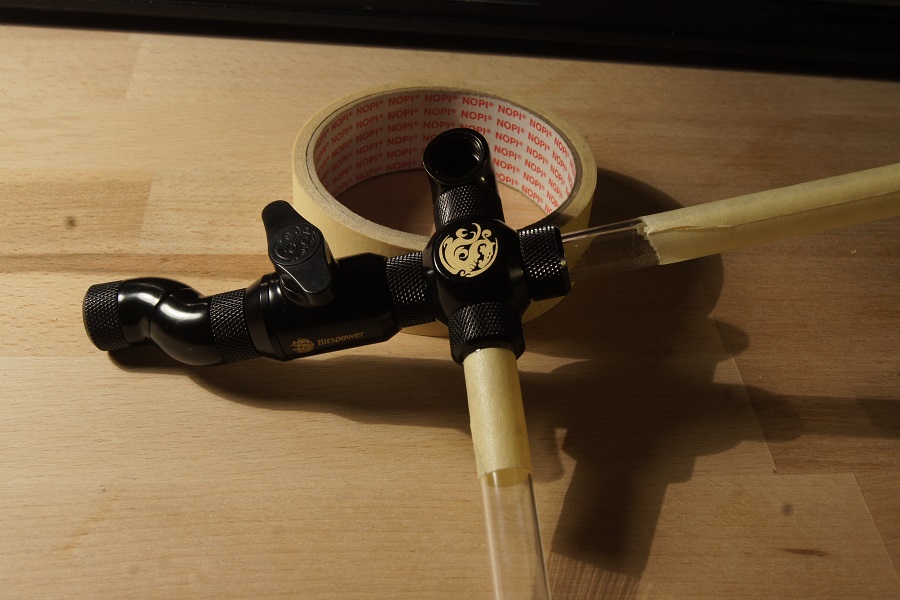

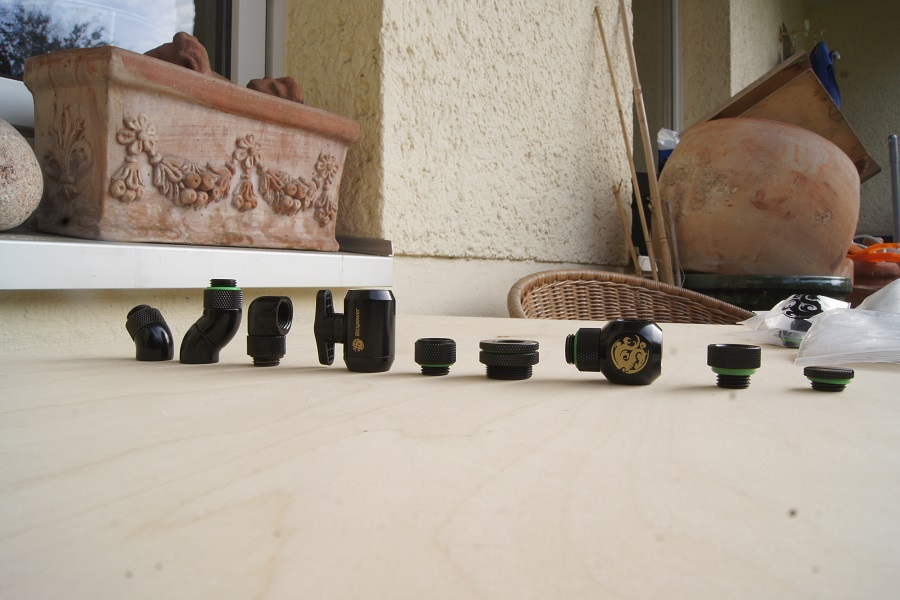

Dann gab's noch Zuwachs für meine kleine Bitspower Familie. (Okay, jaja die Winkel sind Ek, ich weiß )

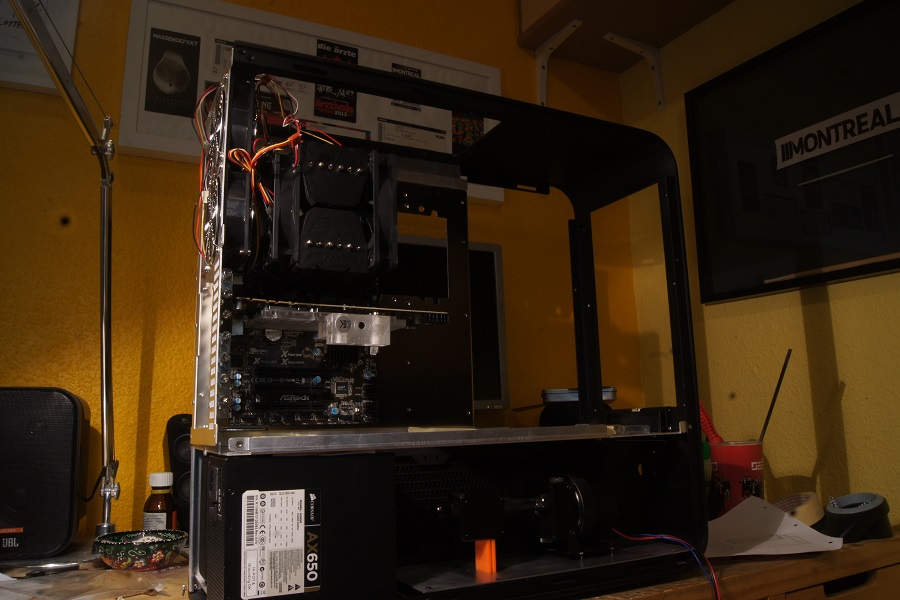

Und zum Schluss nochmal eingebaut:

Hinter dem Würfel geht's zum Heck als Auslass.
Das Rohr das nach vorne kommt dient nur als Platzhalter, und wird noch durch ein gebogenes ersetzt, welches durch die Midplate zur Graka geht.


Das wars schon wieder. Gruß



[Basti1597]

Schaut sehr geil aus! Weiter so )



[illousion]

Ja, super Verarbeitung und danke für den Link, werde ich mir mal ansehen (:



[CmdCobra]

Hallo cargo,

ich wünscht ich hätte wenigstens nen modding Keller *fg*

Sieht sauber aus. Die Anordnung am Boden gefällt mit auch sehr gut.

Weiter so

der Commander



[cargo]

Schaut sehr geil aus! Weiter so )

Vielen Dank, ich geb mein Bestes

Ja, super Verarbeitung und danke für den Link, werde ich mir mal ansehen (:

Danke, mach das, wird dir gefallen

Hallo cargo,

ich wünscht ich hätte wenigstens nen modding Keller *fg*

Sieht sauber aus. Die Anordnung am Boden gefällt mit auch sehr gut.

Weiter so

der Commander

Den hatte ich bisher auch nicht. Hab immer im Fahradkeller gewerkelt, das heißt immer ca. ne halbe Stunde auf und abbauen.
Bin mal gespannt wie's im neuen wird, im Moment ist der noch komplett zugestellt, weil beim Umzug keiner Bock hatte die Sachen auf den Dachboden zu bringen
Hätte ehrlich gesagt gedacht dass die Winkelkombi hinterm DFM den meisten nicht gefällt...



[Hyp3ri0n]

Bin begeistert! Finde deine Arbeit bis jetzt echt klasse
Abo haste schon



[illousion]

Danke, mach das, wird dir gefallen

Jop, echt spitze, will mich dafür jetzt aber nicht innem anderen Forum anmelden, schreib mir bitte mal ne pn wenn sich da was tut (wenn das nicht zu viel verlangt ist )



[cargo]

Schon fast 2 Monate seit dem letzten Update :0

Habe aber leider auch heute keins für euch.
Allerdings will ich mal so ein bisschen berichten was so in den letzten Wochen geschehen ist und wann es weiter geht.


Wir sind ja Ende Oktober umgezogen, mitten in den Herbstferien hier in Nrw.
Hätte die beiden Wochen super zum Modden nutzen können, aber naja.

Es folgten also erstmal einige Tage Aufbau von Küche usw..

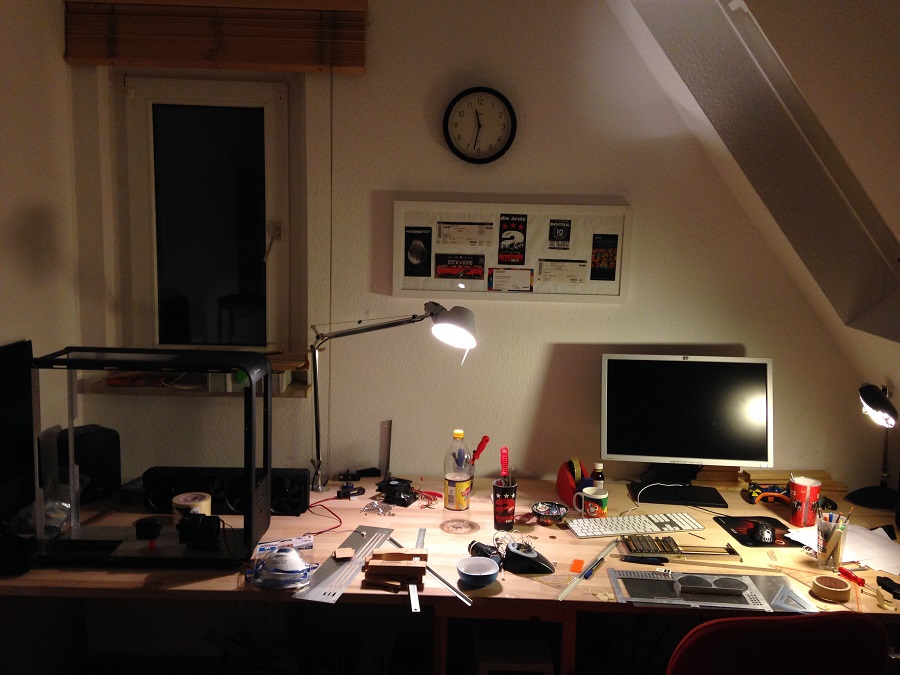

Kommen wir zum Schreibtisch

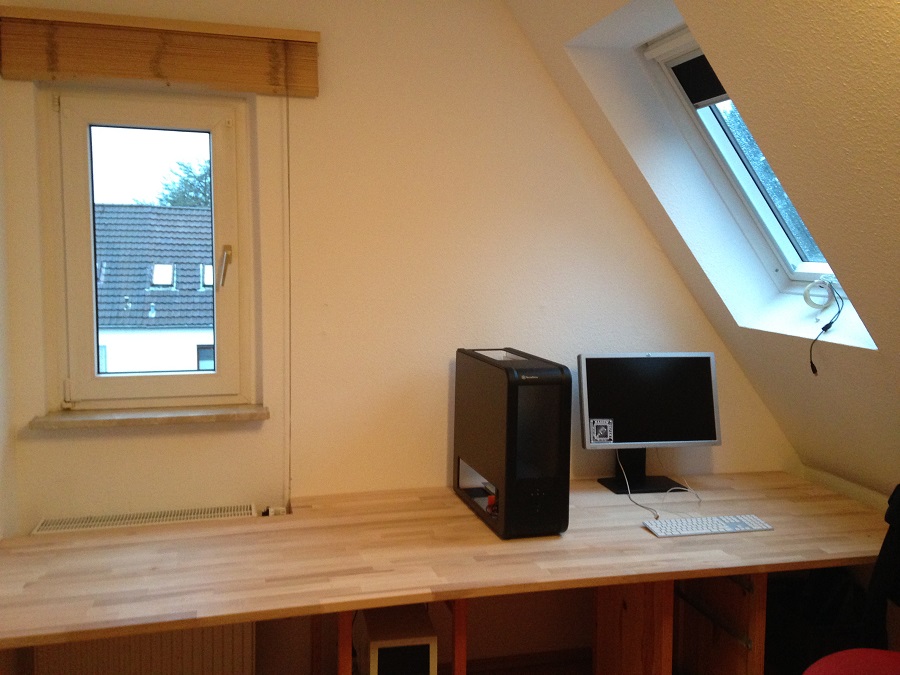

Endlich mal Platz, der ist nämlich in zwei Hälften aufgeteilt: Rechts "arbeiten", links modden, und was noch so anfällt.

Joa, so sieht's dann in der Realität aus:

Soweit so gut.
Nachdem dann vor ein paar Wochen auch die "Werkstatt" im Keller erst mal provisorisch zum arbeiten fertig war, konnte ich anfangen Regale/ Wandhalter für CDs und Vinyls herzustellen.

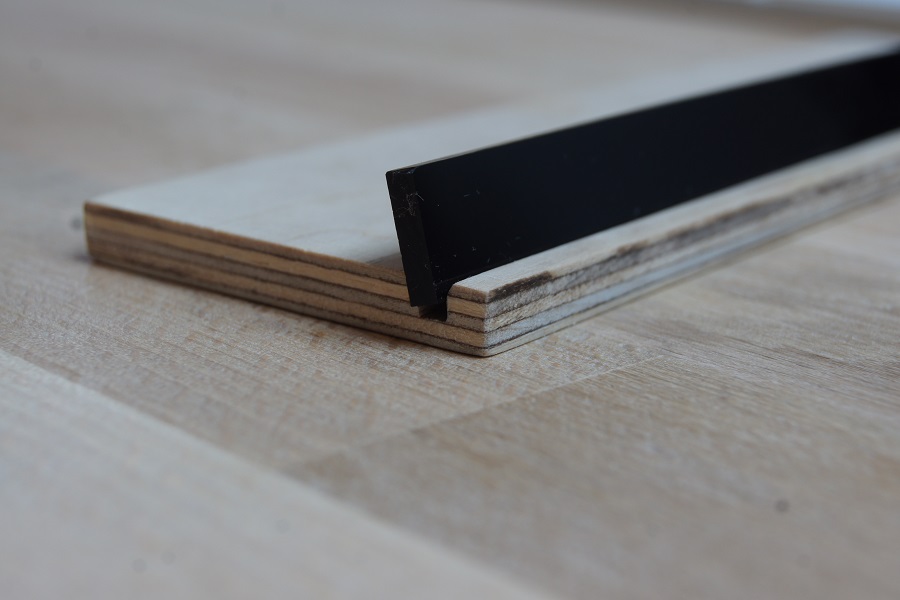

Erstmal in der einfachen Ausführung, zu Beginn noch mit Plexi Steg:

Und zwei Nußbaum Stegen drunter, wovon der vordere die dicken Wandschrauben verdeckt:

Da ich aber in die Massenproduktion (ca. 100 CDs & einige 7'', LPs bleiben erstmal im Schrank) gehen musste, war das doch ein bisschen zu aufwändig.

Nun stand auch der Anschaffung der OF1010 nicht mehr im Wege.

Wie ja Aflli und Flix schon berichtet haben, absolut spitzen Maschine. Mach so was von Bock damit zu arbeiten.
Auch wenn ich ein paar anfängliche Fails produziert habe, kam ich richtig in einen Workflow in dem Sonst Stundenlange arbeit mit der alten Fräse ganz schnell ging.
Ich zitiere mal Affli:

Nach den ersten Stunden damit Arbeiten hab ich immer noch ein Lachen auf dem Gesicht.

Also herangehenweise geändert, und nur noch auf eine Sicke gesetzt. Vorteil hierbei ist, dass darin Cd, dickes Digipack, EPs und LPs reinpassen, ich kann also tauschen wie ich will.

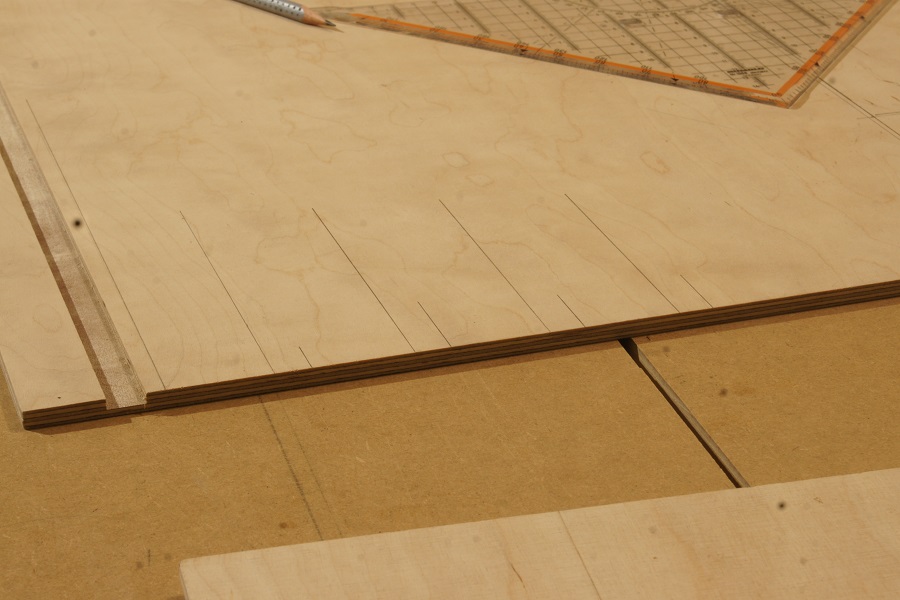

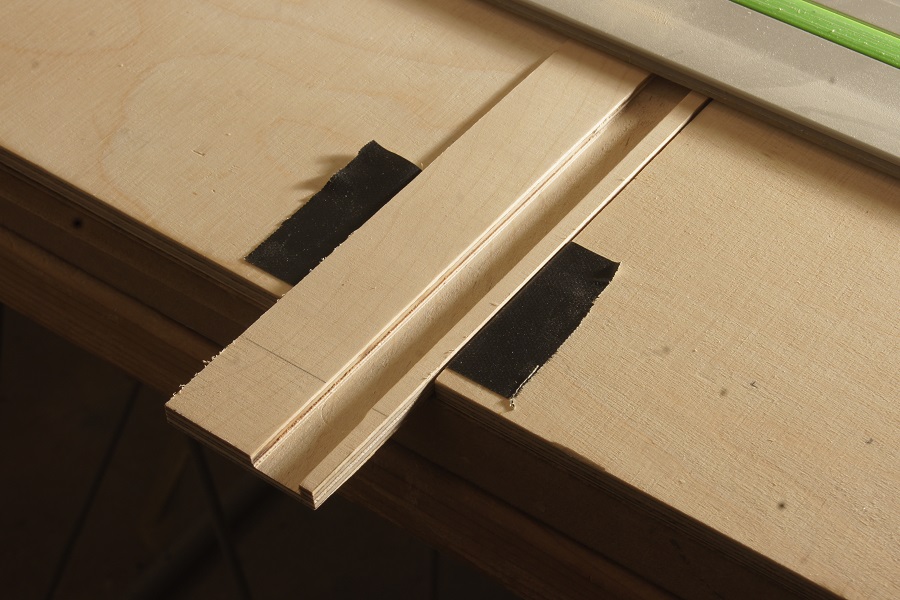

Also angezeichnet, Führungsschiene drauf und losgefräst.

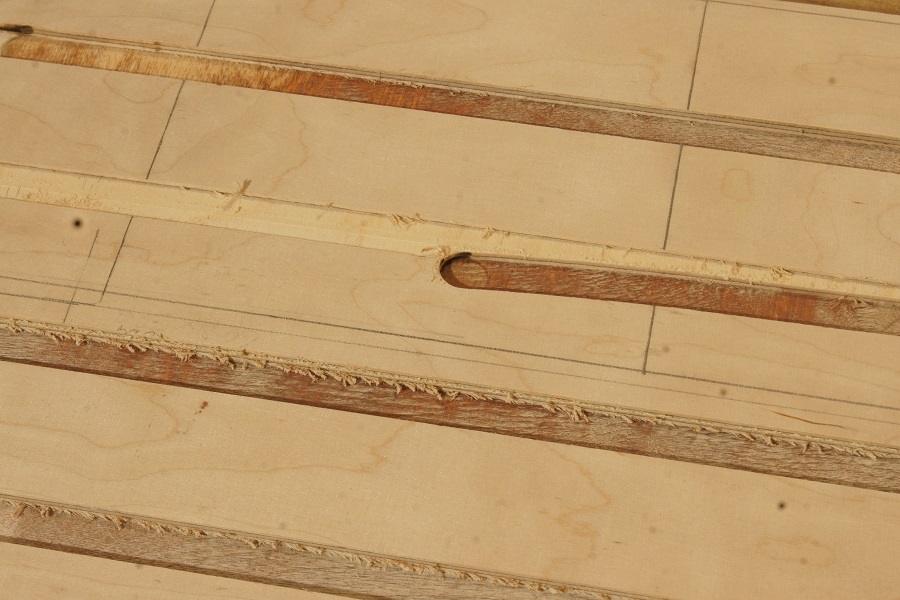

Der Fehler, welchen ich erst später bemerkt habe, war, dass ich die Multiplex Platte nicht befestigt habe.
Dachte das reicht auch so, aber bei jeweils 2 Fräsdurchgängen kam es an manchen Stellen zu kleinen Verschiebungen (zweite Fuge von unten im nächsten Bild).
Oder auch größeren

Demnächst steht also an, die Arbeitsplatte mit einigen Löchern für Zwingen auszustatten.

Dann noch von einander trennen, und ich hatte schon eine ganze Menge Stege.

Die vermurksten Teile noch kürzen, und schon sind die Dinger soweit fertig.

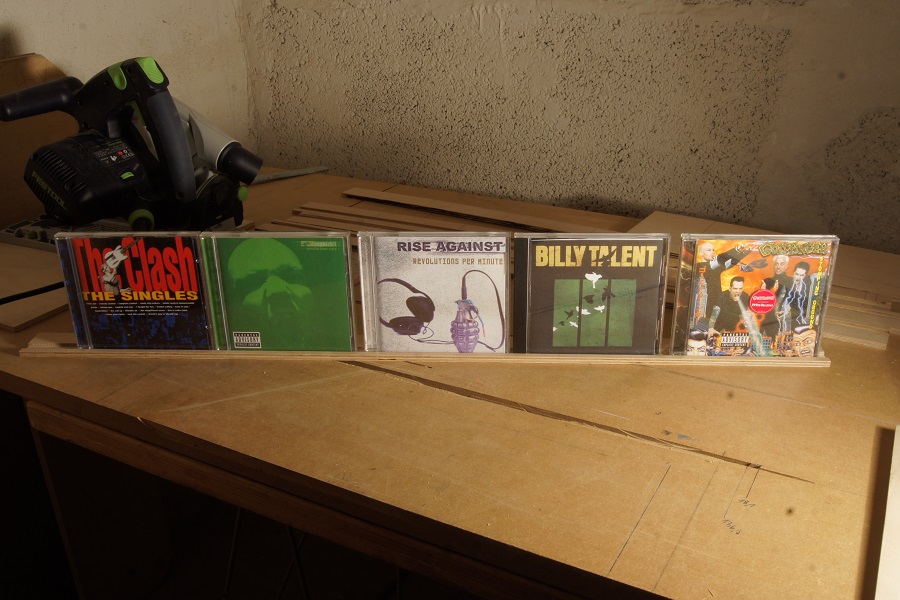

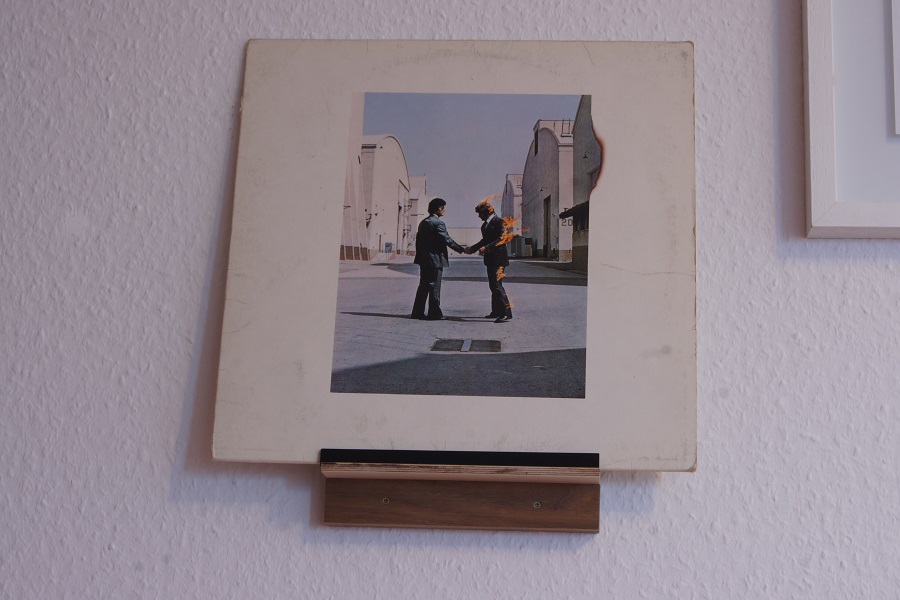

(Die Cd's stehen natürlich später leicht schräg an die Wand gelehnt.)



Ja, jetzt fehlen noch die unter Teile für die Wandbefestigung, welche die Nußbaum Leisten aus der früheren Version ersetzen.
Das wird nochmal ein Stück arbeit, vorallem da die Schinen die ich bis jetzt fertig habe nur ca. für die Hälfte der Platten reicht.

Desweiteren brauchen, Verstärker, Plattendreher und Cd Player noch ein Zuhause, da werden auch nochmal einige Stunde an Arbeit rein fließen.
Und zu guter Letzt habe ich hier noch ein paar rahmenlose Setlists rumfliegen die sich sehr nach Bilderrahmen sehnen.
Die zu kaufen wär mir aber zu teuer (ca. 40€ das Stück, spezielle Rahmen die die Objekte zwischen zwei Glasplatten einklemmen und damit schwebend erscheinen lassen) wisst ihr was ich noch zu tun habe.


Wird also noch eine Weile dauern bis es beim Mod richtig weitergeht, neue Backplate und Motherboard Tray sind aber schon in genauer Planung.
Vermutlich wird auch das Pumpengehäuse gewechselt, wenn also einer Interesse an den Bitspower Teilen hat, immer her mit den PNs.


Wünsche euch allen erstmal frohe Weihnachtstage und ein guten Start in 2014!

Gruß



[cargo]

Es geht weiter!​

Hallo, und willkommen zurück
War mal wieder ne ganze Weile, doch jetzt geht's endlich weiter!
Mit einem kräftigen Motivationsschub und endlich wieder genügend Zeit mach ich mich wieder an den Mod.

Nachdem jetzt einige kleinere Projekte (fast) fertiggestellt sind hab ich doch echt wieder Bock bekommen weiter zu machen.
Was gibt's neues?

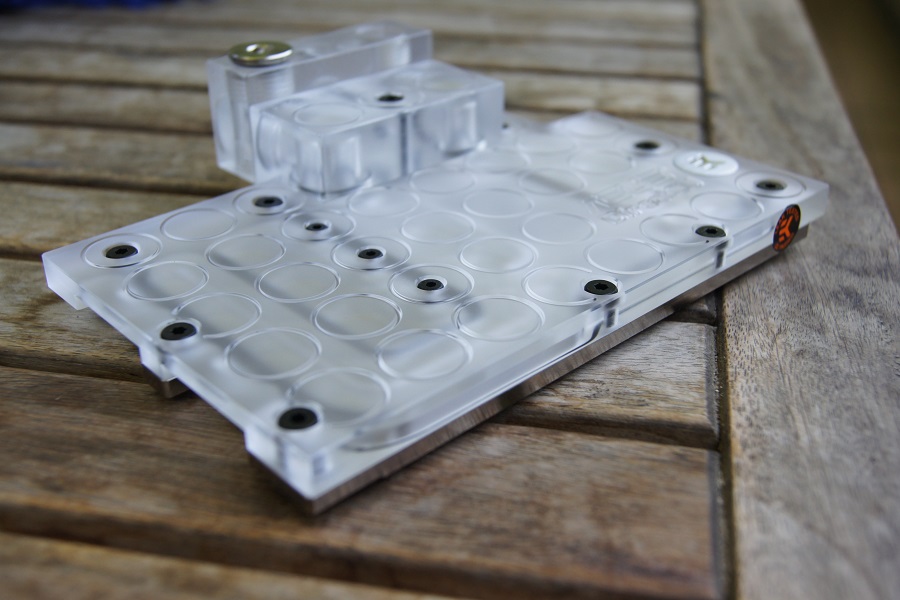

Da ich trotz allem nicht mit der Pumpenentkopplung zufrieden war (wirkte mit alles zu provisorisch) habe ich kurzerhand die Bitspower Teile dem werten Herr flix überlassen, und mir ein neues Top zugelegt.

Hierbei wird die Pumpe einfach, aber ich denke ziemlich effektiv von Gummipuffern zwischen dem Top und der Halterung entkoppelt.


Durch das neue Gehäuse hat sich aber natürlich auch die Position vom Auslass verschoben, und somit der Dfm.
Um keine neue Halterung für den machen zu müssen (dafür hätten beide Bodenbleche neu gesägt werden müssen!), habe ich ich für ein Umdesign der Halterung entschieden.

Auch das Rohr zu Radiator wird jetzt hinter dem Dfm verlaufen. (Hat hier im Bild noch nicht ganz die exakten Maße, deswegen ist alles ein bisschen schief)

Das wars aber auch schon wieder vom Mod, hab aber noch ein paar andere Sachen für euch

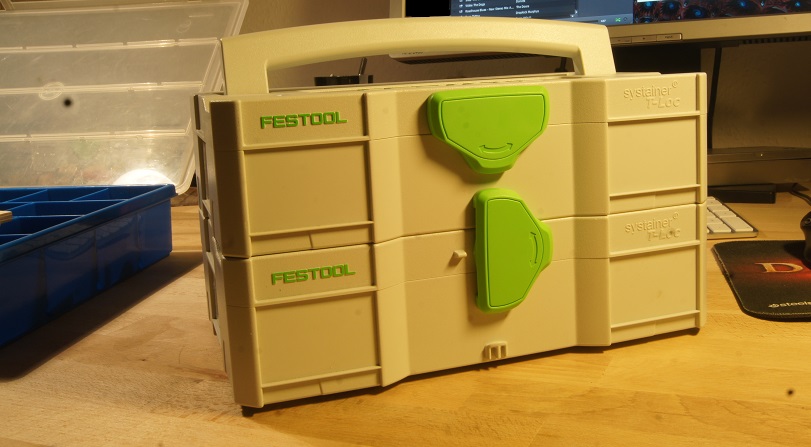

Der ein oder andere kennt vielleicht die Systainer von Fstool, bzw. eigentlich der Fa. Tanos.
In diesen werden die Werkzeuge aufbewahrt und transportiert.
Schon mit meinem ersten Festool Gerät, der Tauchsäge hab ich mich in diese Container verliebt.
So einfach, aber trotzdem perfekt im System nutzbar.

Naja, diese gibt's auch in klein.

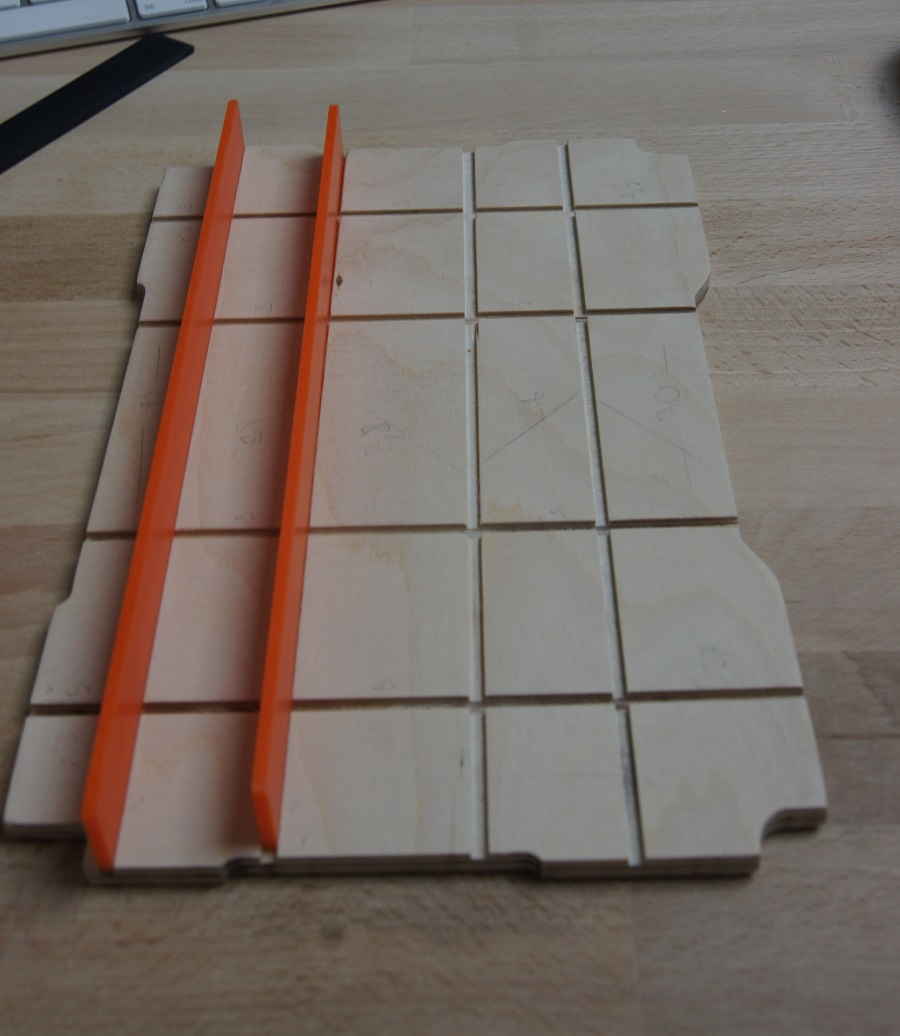

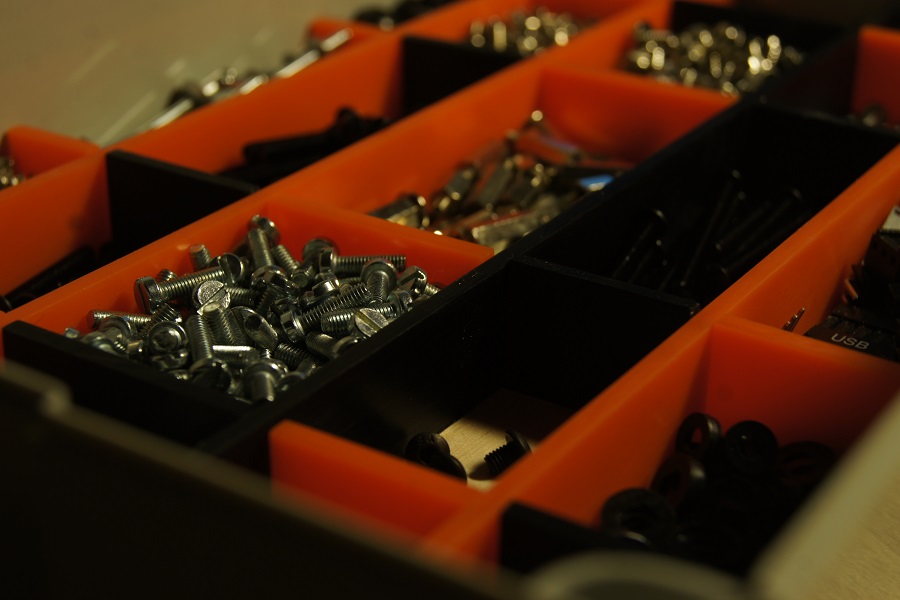

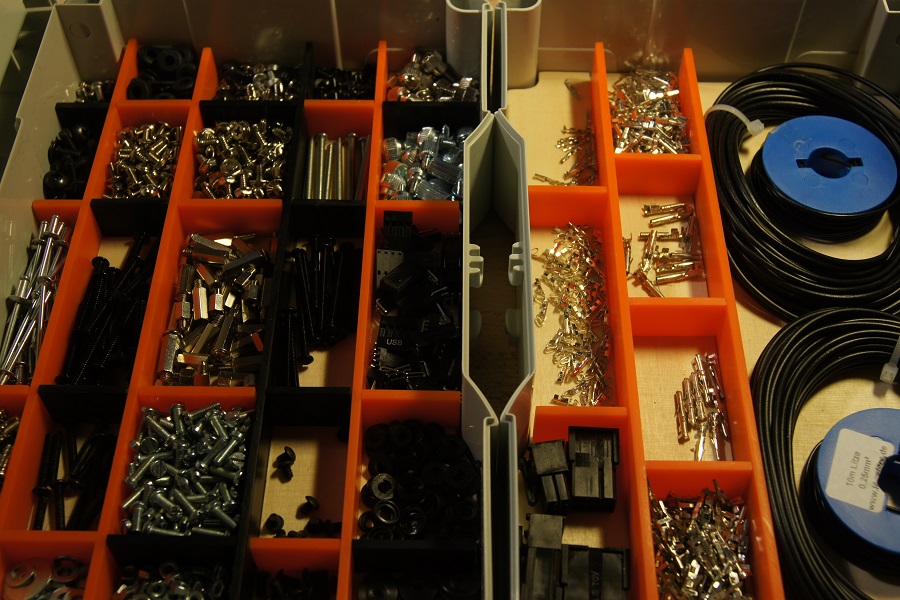

Was liegt näher als daraus Sortierkästen für Schrauben und Crimping Zubehör zu machen?

Beide bekommen noch eine zweite Etage, auch um bis zum Deckel bündig abzuschließen damit nichts umher fliegt.

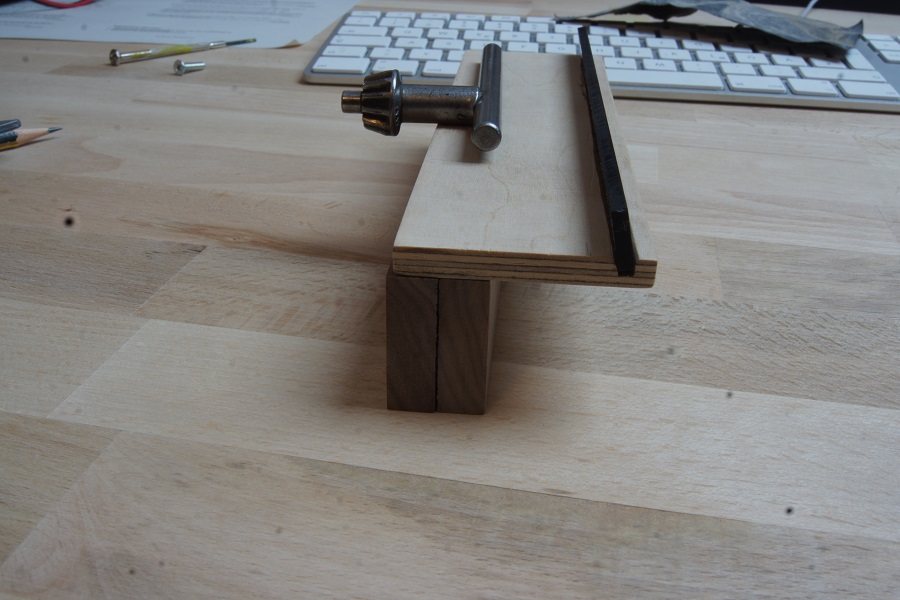

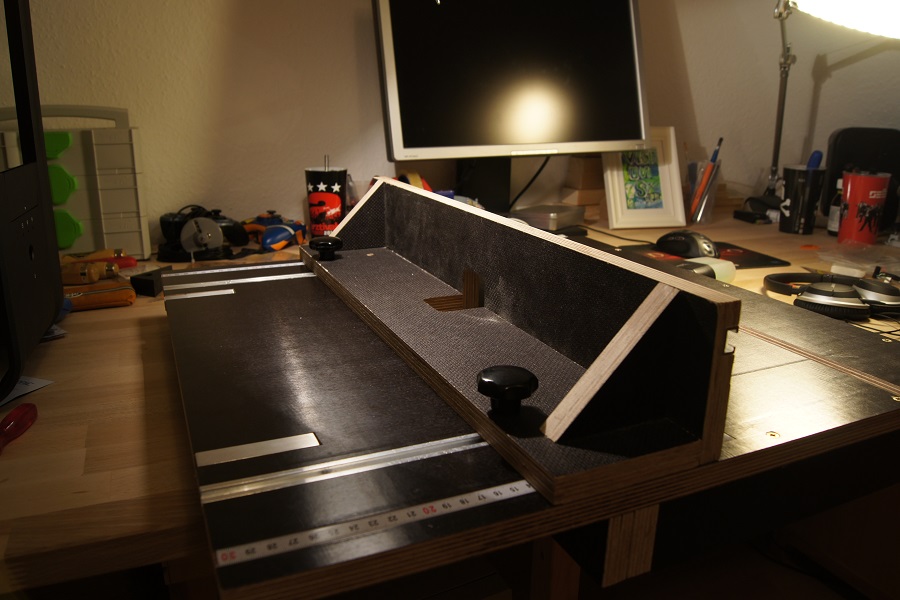

Und es ist noch ein kleiner, mobiler Frästisch entstanden.

Bin von den optischen Aspekten an einigen Stellen noch nicht ganz zufrieden, es wird also noch ausgebessert.
Auch kommt in die zum Anschlag parallel verlaufende Fräsung noch ein zweiter Anschlag zu Schieben. Damit können z.B. Hirnholz, oder kleine Plexiteile bearbeitet werden.
Sobald ich einen passenden Fräser habe wird auch die Kabelführung wieder ins Aufgabenfeld rücken.


Das war's wieder, keine großen Fortschritte aber immerhin geht's weiter.

Gruß und ne schöne Woche!



[Dommi2011]

Hallo, gerade erst auf den Thread gestoßen und erstmal alles durchgelesen!
Mega gutes Projekt und bin schon gespannt auf die folgenden Updates.
bleibe auf jeden Fall dran hast mein ABO



[Erik Cartman]

Das ist alles sehr sehr lecker
Auch wenn mir nicht ganz einleuchtet, wie das Selberbauen von so Schrauben/Allzweckabteils wirtschaftlich sinnvoll sein soll



[cargo]

Hallo, gerade erst auf den Thread gestoßen und erstmal alles durchgelesen!
Mega gutes Projekt und bin schon gespannt auf die folgenden Updates.
bleibe auf jeden Fall dran hast mein ABO

Freut mich, vielen Dank

Das ist alles sehr sehr lecker
Auch wenn mir nicht ganz einleuchtet, wie das Selberbauen von so Schrauben/Allzweckabteils wirtschaftlich sinnvoll sein soll

Leider ist das alles noc ein bisschen staubig, ich hoffe das verdirbt dir nicht den Appetit

wirtschaftlich ??
sinnvoll ??
Eindeutig keins von beidem, aber mit alle mal schöner als so eine Plastikbox



[MatMade142]

Mensch, was Bastelarbeiten neben dem eigentlichen Mod angeht machst du ja schon affli Konkurrenz.
Über eine solche schicke selbstgebaute Schraubenbox habe ich auch schon öfters nachgedacht.

wie das Selberbauen von so Schrauben/Allzweckabteils wirtschaftlich sinnvoll sein soll

Das du die beiden Wörter überhaupt in einem Satz zusammen, beim Thema Modding, benutzt.



[cargo]

Verrohrung unten fast abgeschlossen!​

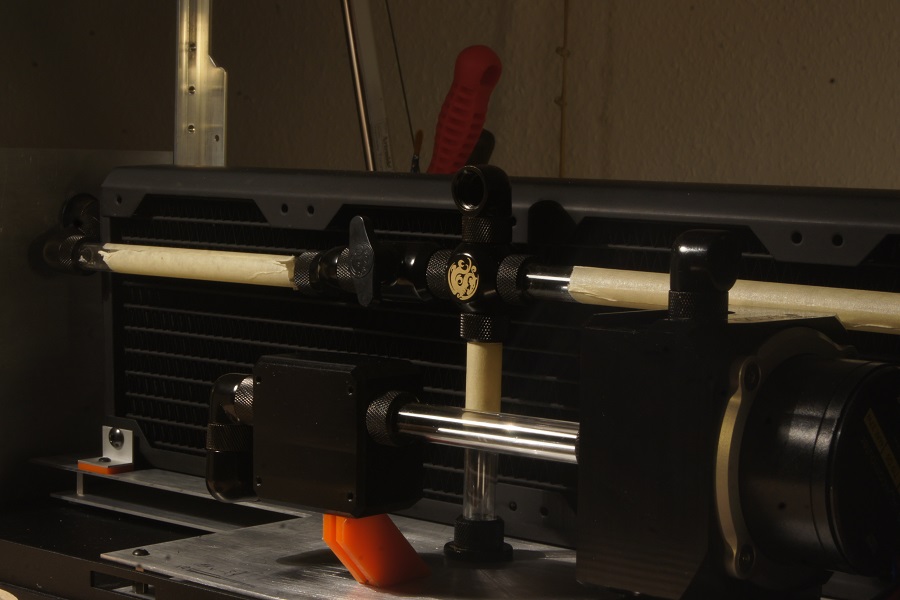

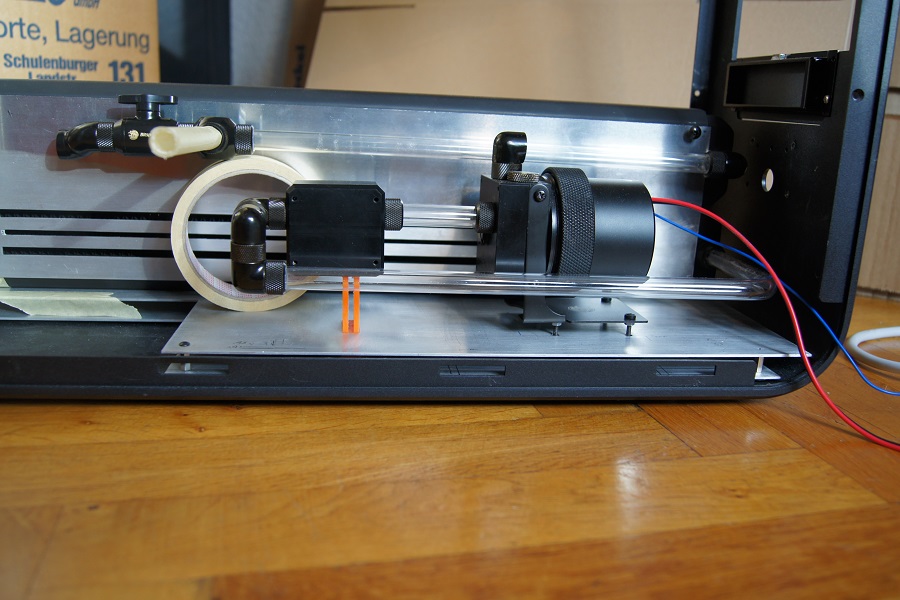

Jop, außer die Verbindung zwischen Dfm und Radi, wofür ich eine Heizpistole zum Biegen brauche die ich noch nicht habe) und den Verbindungen nach oben ist der größte und schwierigste Teil geschafft.
Und zwar ist der Auslass an der Rückseite, und somit muss das Rohr zwischen Radi und Netzteil entlang.
Ziemlich Glück gehabt, dass es überhaupt passt, denn wenn das Netzteil nur 2mm breiter wäre, würde das Rohr nicht mehr hindurch passen.

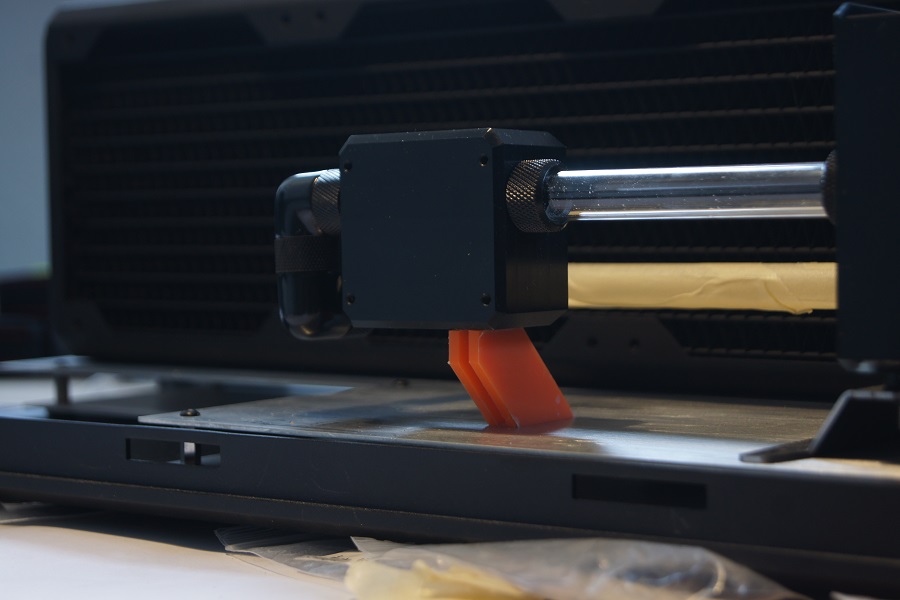

Das Rohr, welches an von dem Würfel nach unten geht, ist nur eine Stütze, da die Teile die da dran hängen zu schwer wären, dass die Rohre diese halten könnten.

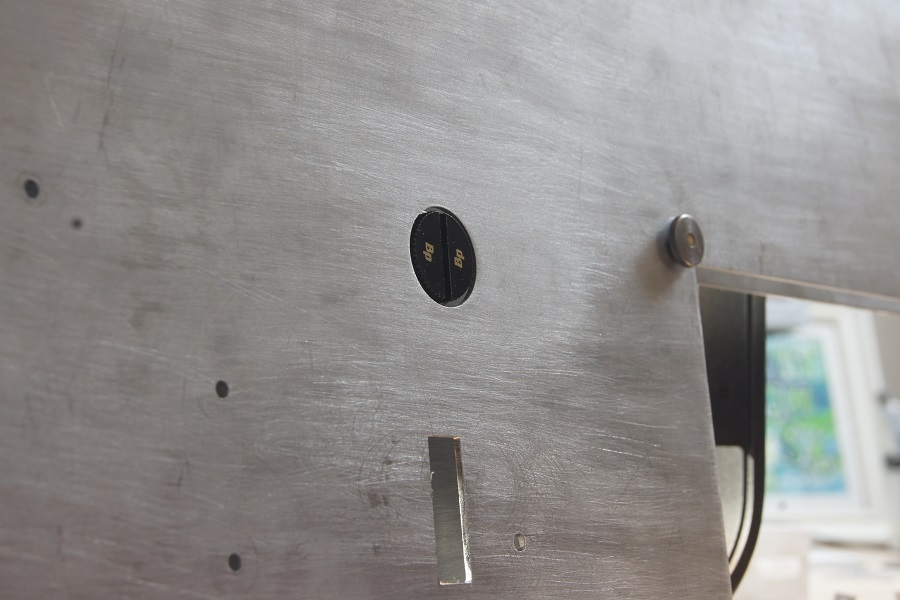

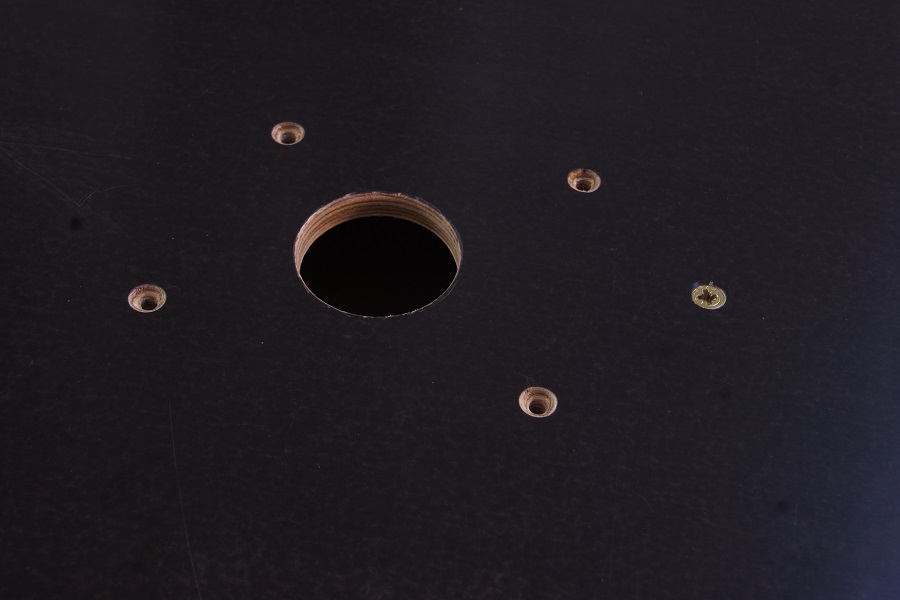

In die obere Bodenplatte kam also ein Loch für eine Gehäusedurchführung, welche von unten mit einem Verschlussstopfen verschlossen ist.

Da das Ganze zu lang war, musste auch in der unteren noch eine Bohrung gemacht werden.

Da das Rohr so nah am Netzteil vorbei geht, dass keine Gehäusedurchführung hingepasst hätte, musste das Rohr im Heck noch ein Stück umgelenkt werden.

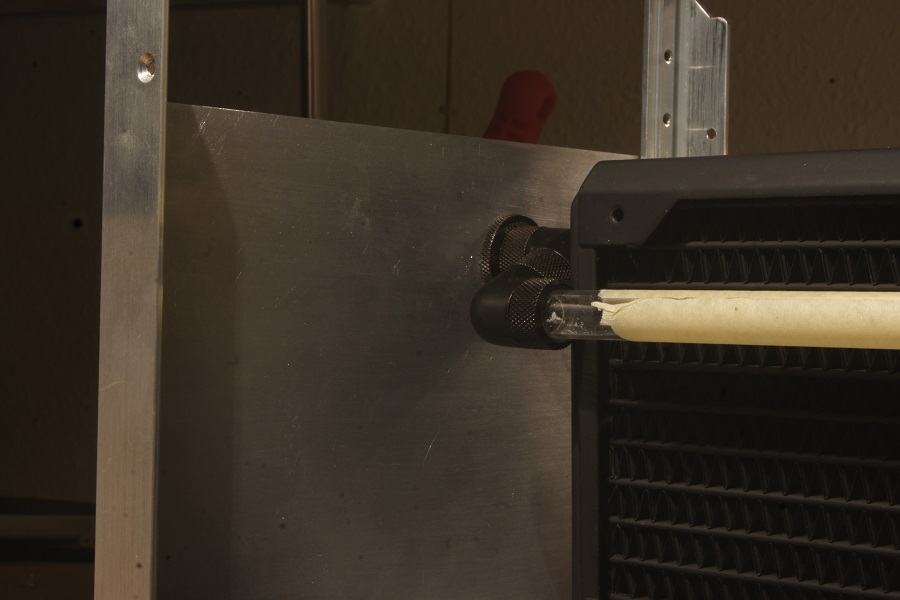

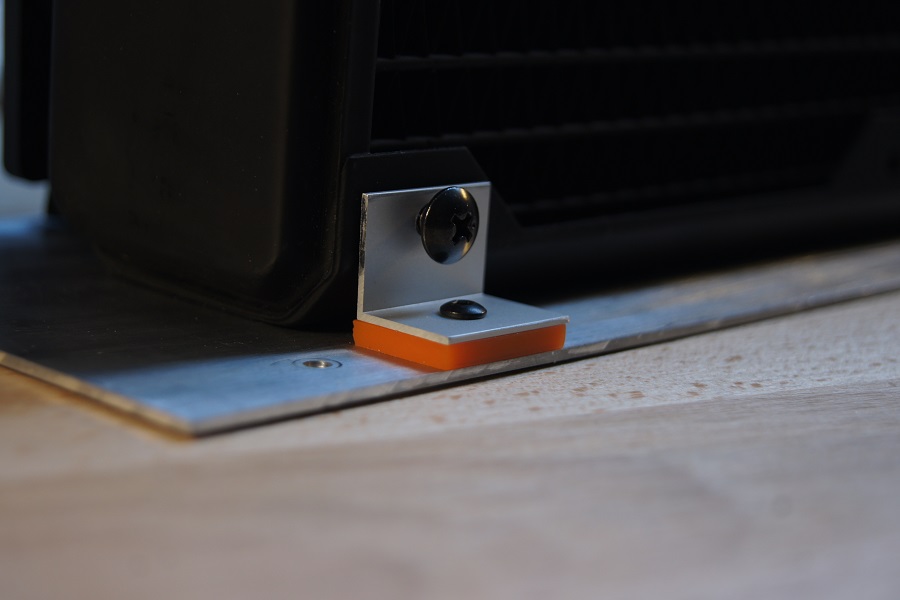

Auch der Radiator hat zwei kleine Halterungen spendiert bekommen:
