jaja immer diese Schnüffler.. stimmt aber, riecht schon geil xD
also ich hab vor eine ultra silent Casemod zu machen und da werde ich ne Eheim 1046 nehmen und die hängend in den SelbstbauAGB tauchen , das ist meine Methode der Schwingungshemmung und Schalldämmung :3



[cargo]

So, heute gibt's mal wieder ein Update.

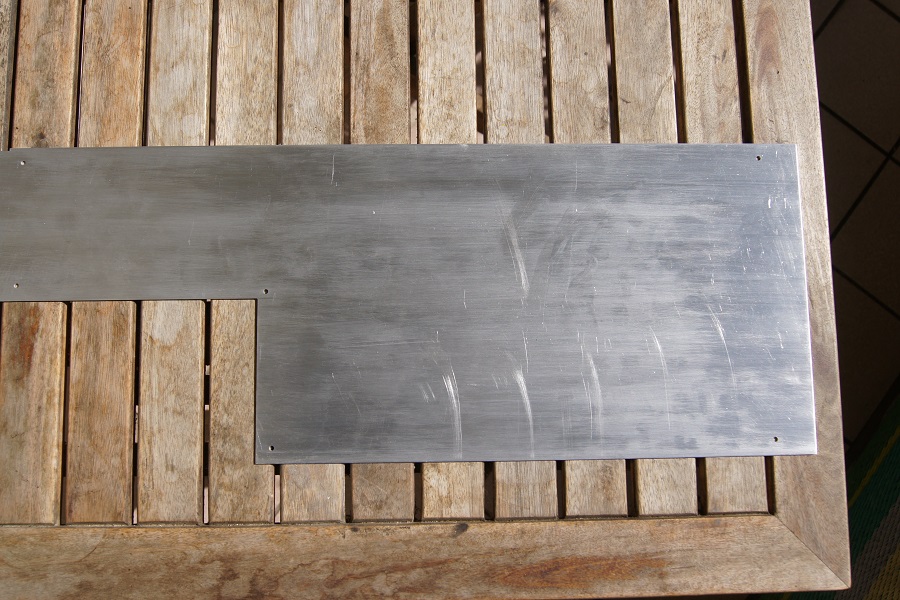

Im ersten Update hatte ich ja schon einen zweiten Boden zugesägt, welcher jetzt allerdings der dritte Boden ist.

Bisschen verwirrend, deswegen mal ein Bild:

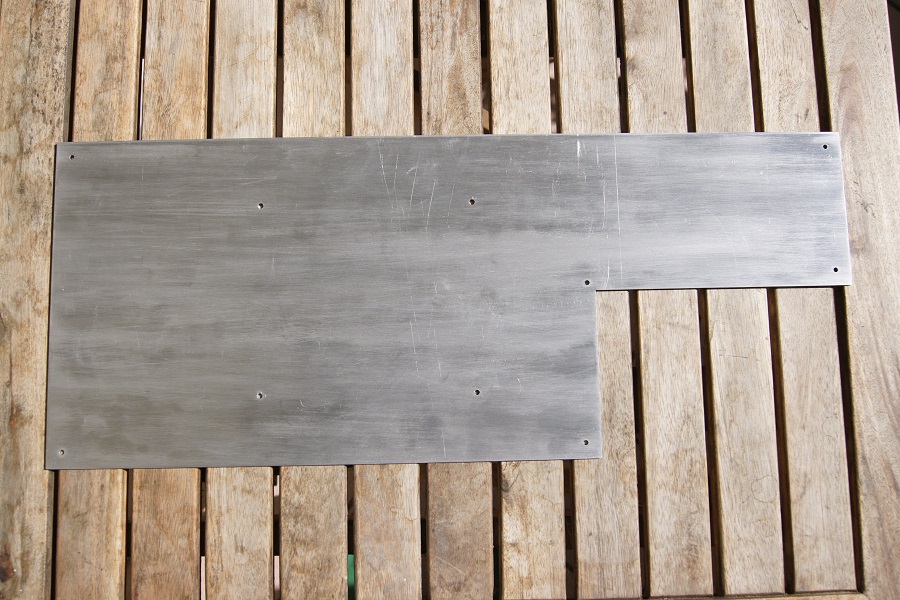

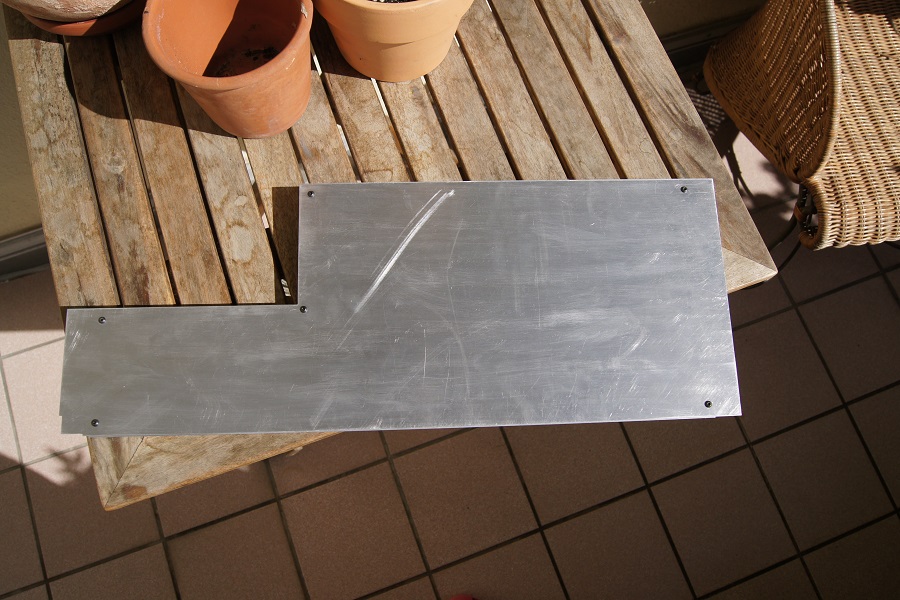

Das untere Blech wird an vier Punkten mit dem Gehäuse verschraubt. Die Löcher dafür sind schon vorhanden.
Auf dem oberen sind dann Radiator, Pumpe und der Durchflussmesser montiert.
Dazwischen werden die Kabel vom Netzteil unterm Radiator entlang geführt, und dann auf der Rückseite nach oben geleitet.

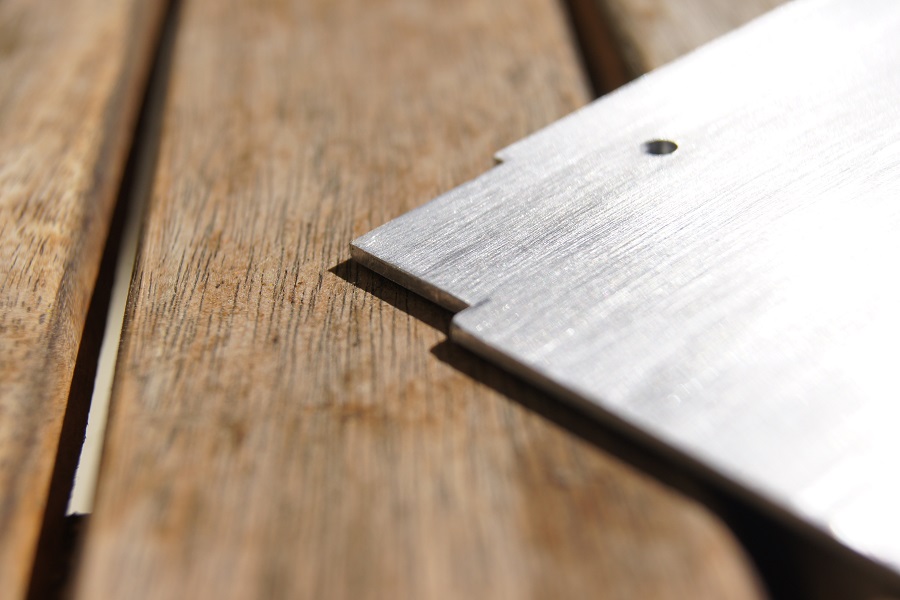

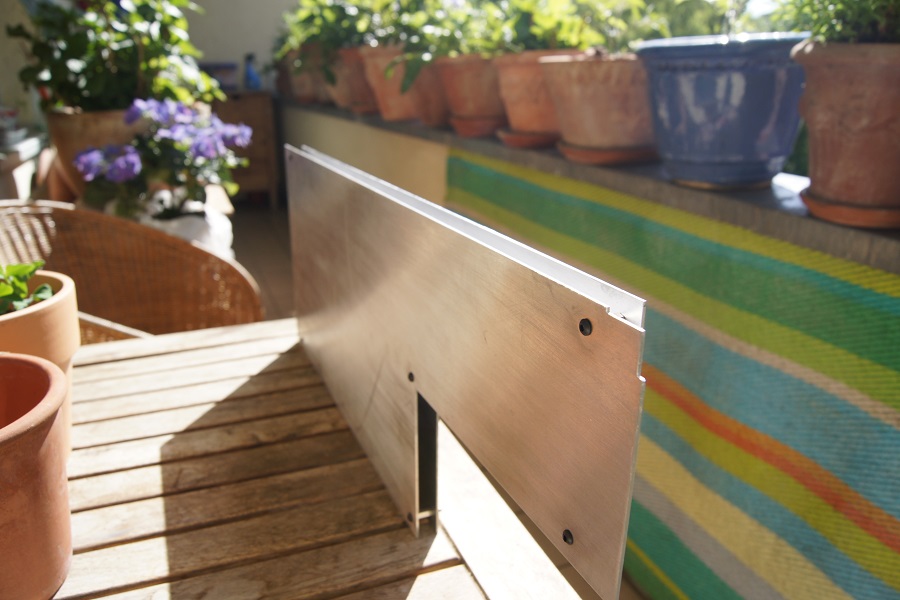

Hinten musste noch ein bisschen gefeilt werden, damit das ganze auch vor die Strebe passt.

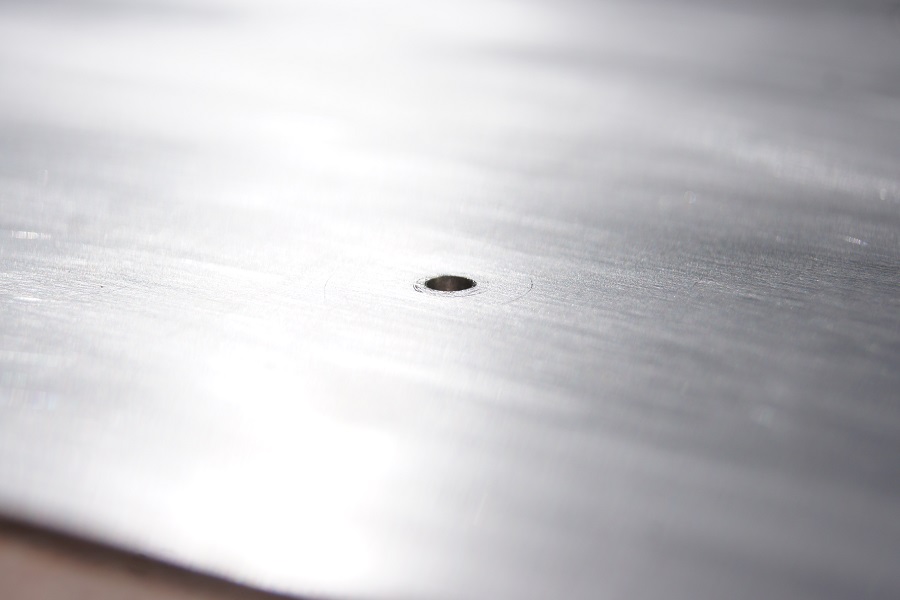

Dann hieß es bohren bohren bohren.

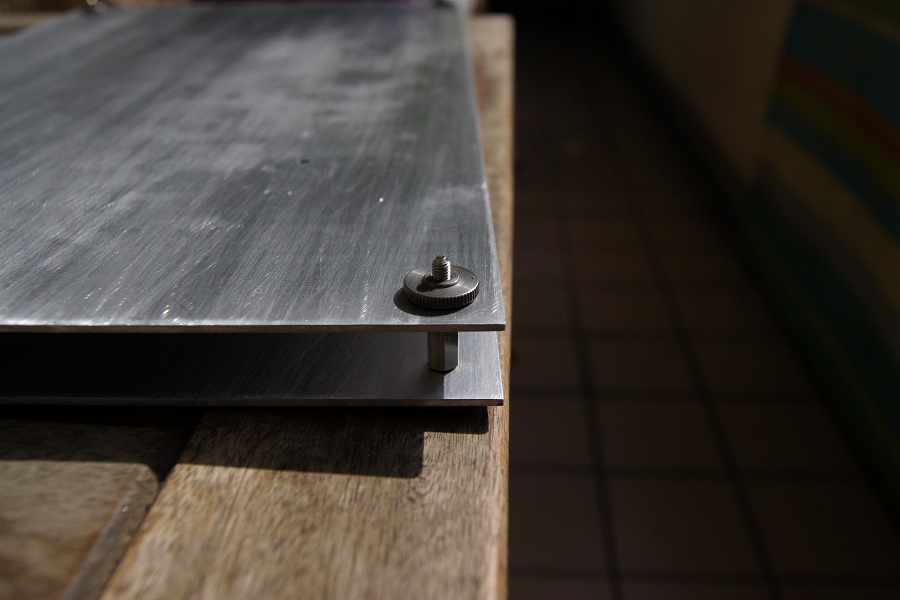

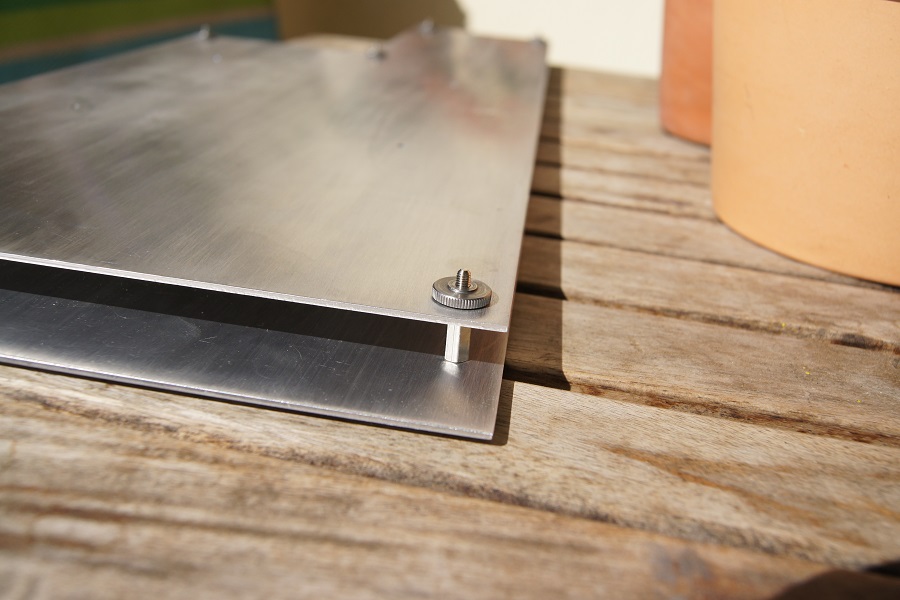

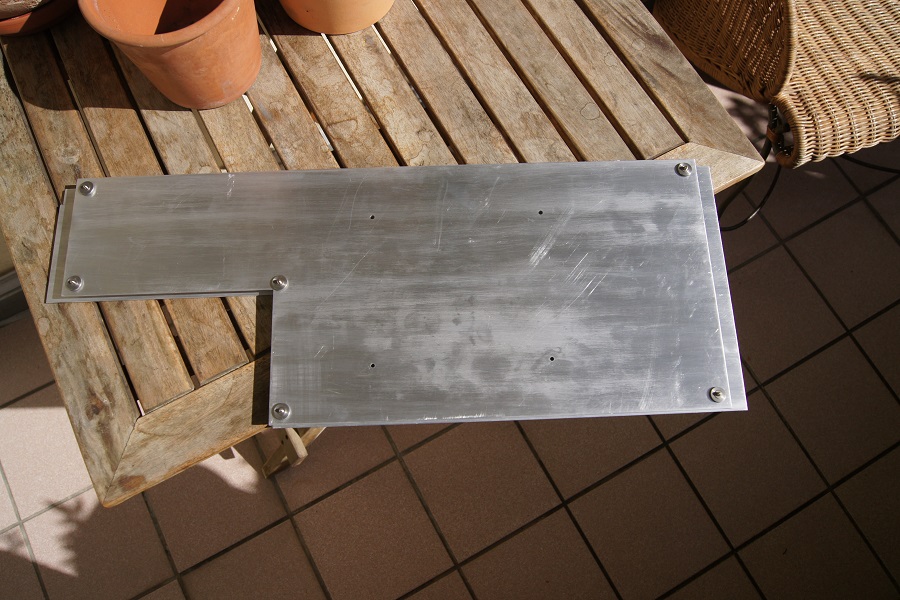

Zum Glück konnte ich beide Bleche dazu übereinanderlegen, so sind die Löcher für die Abstandshalter perfekt passend.

Lasse euch jetzt einfach mal mit den restlichen Bildern allein.

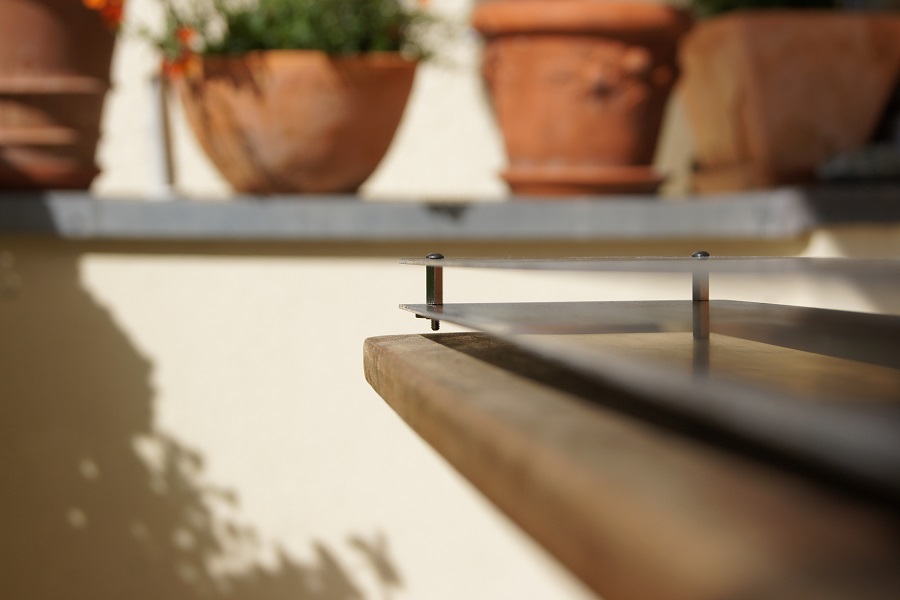

Krass wie verbogen die Bleche auf dem vorletzen Bild wirken, das täuscht aber.
Als nächstes werden die Beine der Abstandhalter gekürzt, und dann kann das Ganze auch schon ins Gehäuse.

Morgen sollte die erste Lieferung einiger WaKü-Teile kommen, leider noch nicht der Radiator so dass ich unten weitermachen könnte.
Bald werde ich aber das Plexi bestellen, und dann geht's an die Seitenteile, die Front und das Top.

Gruß



[DoctorAdmin]

Top bisher. Bin auf jedenfall gespannt! Abo!!!



[illousion]

Sieht echt super aus, nur weiter so!



[Kununa]

Go go go. So selbst gemachte Sachen sind immer sehr interessant.



[cargo]

Vielen Dank ihr drei. Eure Anspornungen bedeuten mir sehr viel!
Leider gehts aber in letzter Zeit kaum Vorran.
Auch heute gibt's nur ein kleines Update.

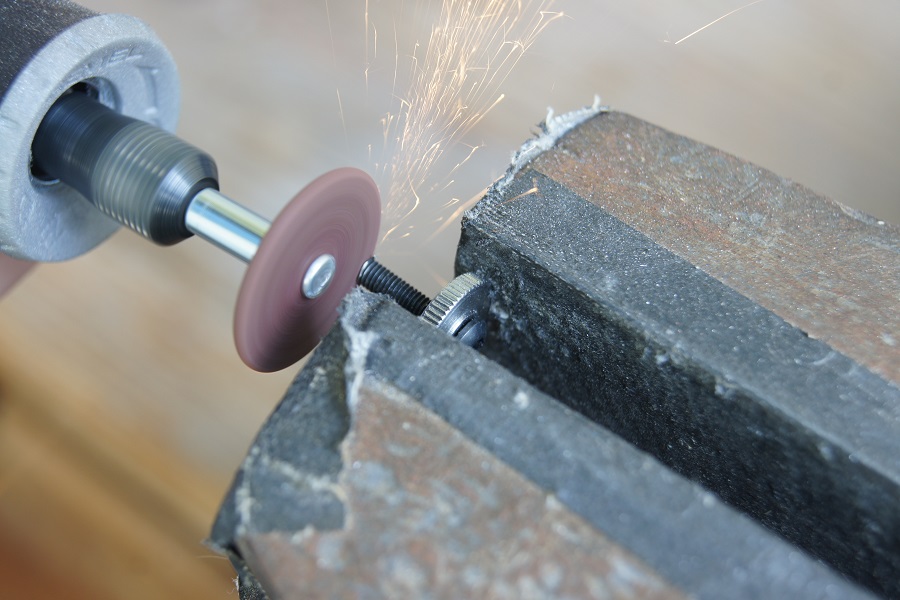

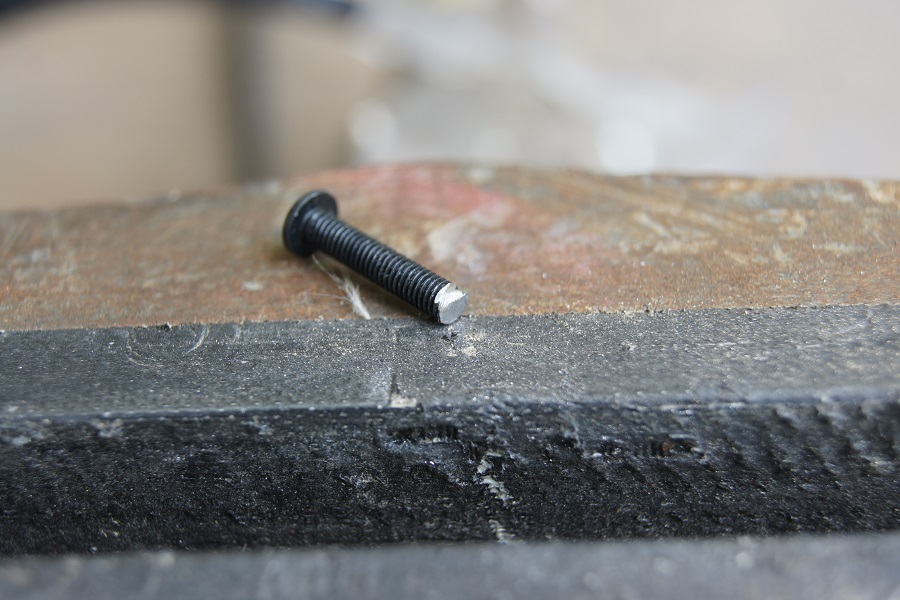

Damit ich Konstruktion ins Gehäuse einbauen zu können mussten noch die Schrauben und Abstandshalter gekürzt werden.

War doch mehr Arbeit als ich gedacht hatte.

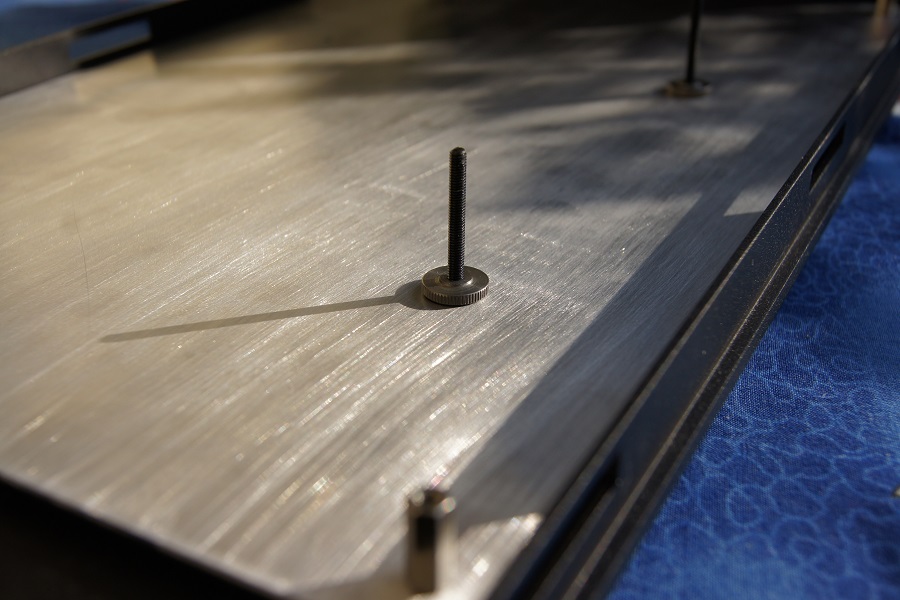

Noch nicht geschliffen:

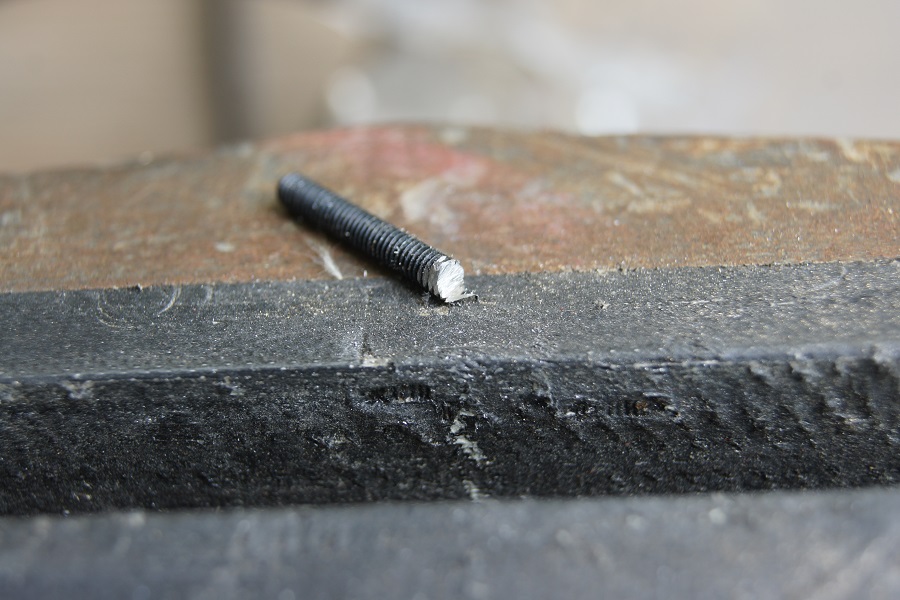

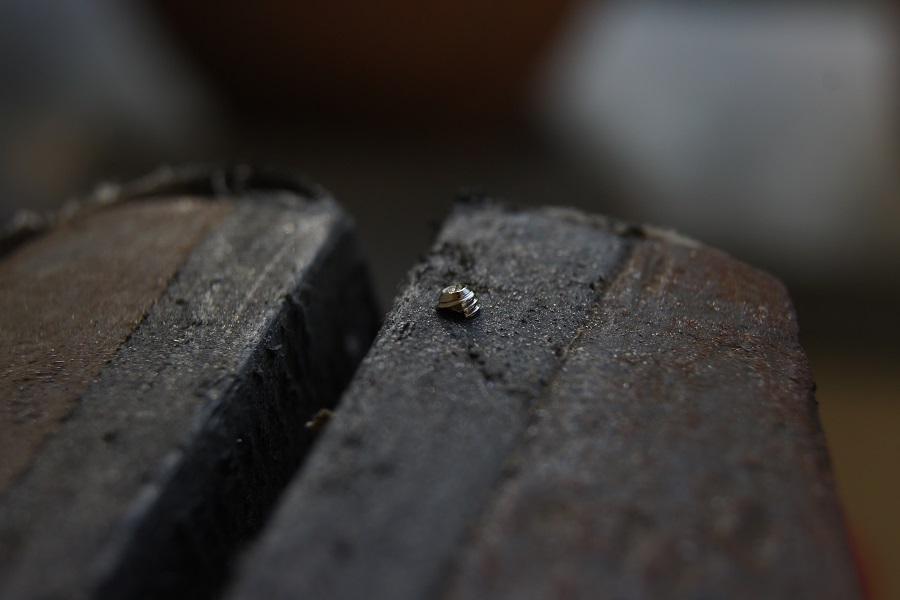

Das ist dann übrig geblieben:

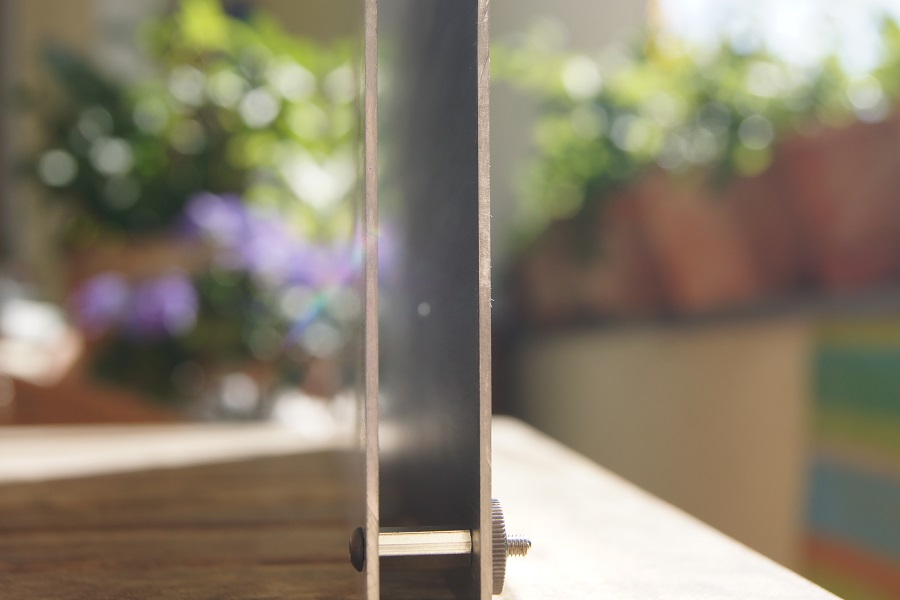

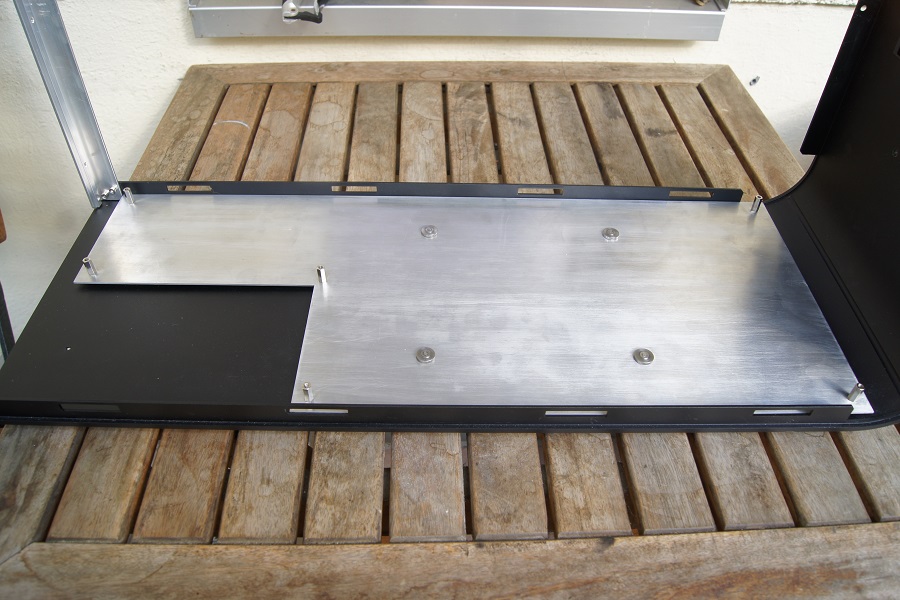

Und dann passt's auch

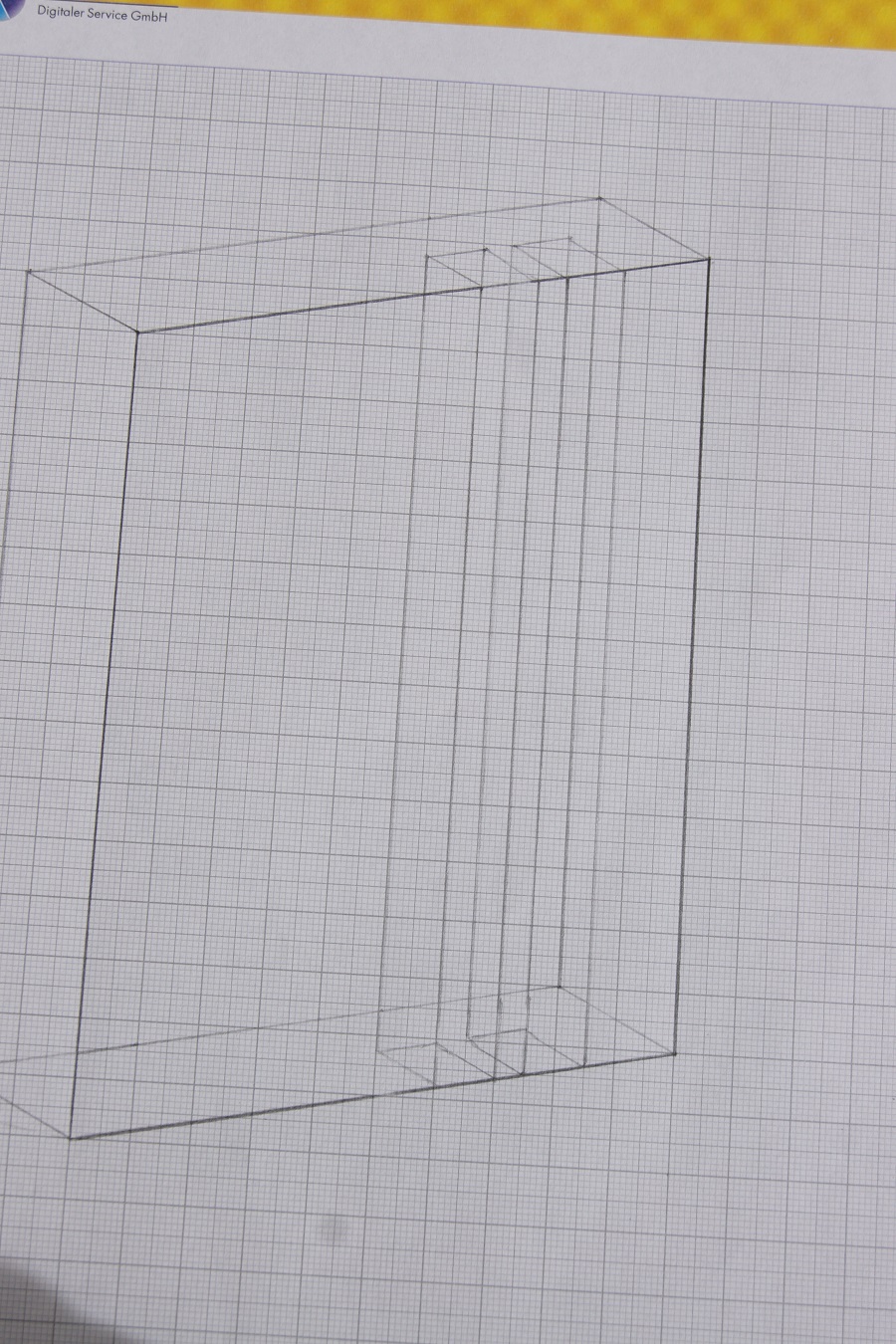

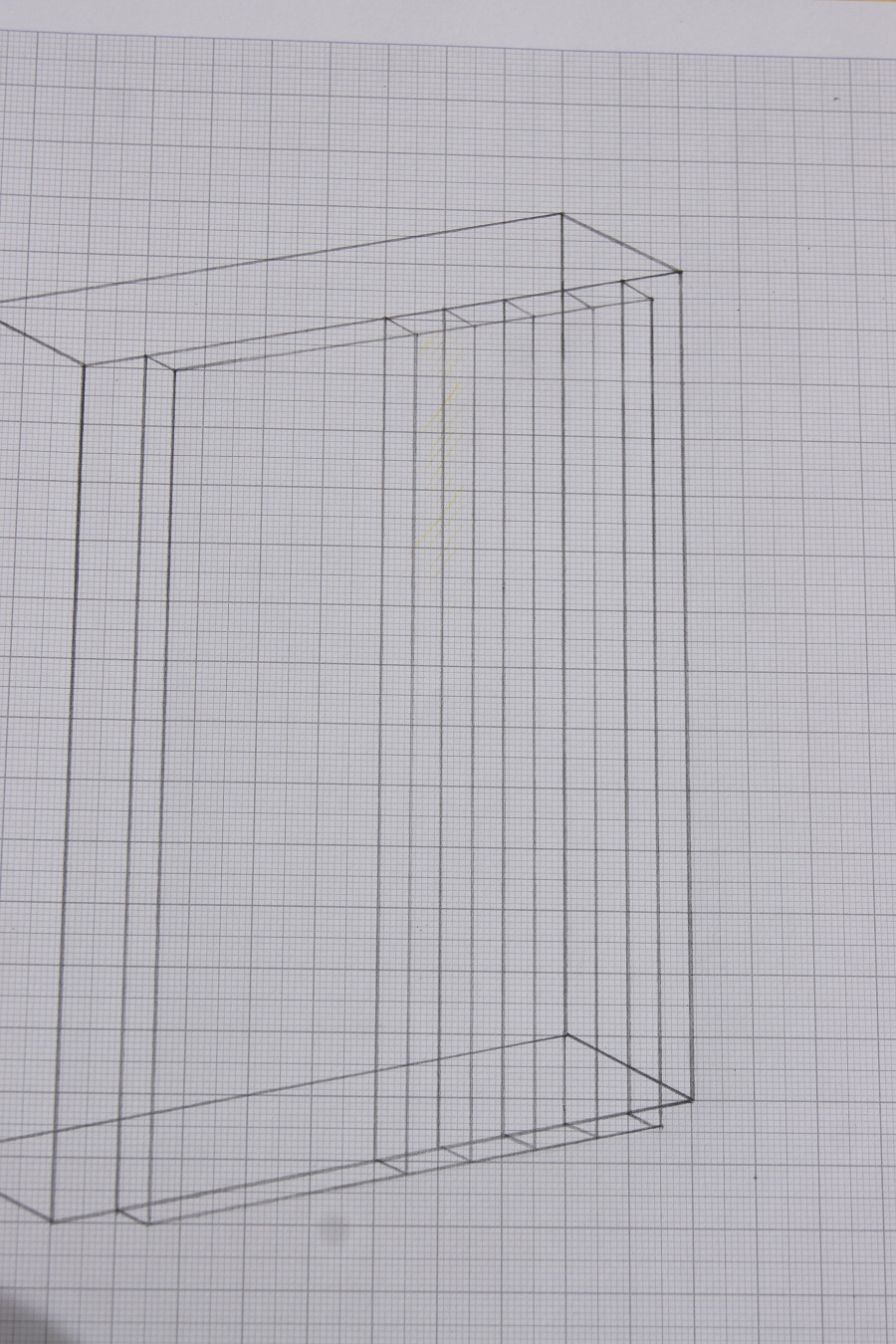

Dann habe ich ein paar Skizzen zum AGB gemacht, den ich bauen möchte.
Der kommt dann in die Front, und da ich als Kühlflüssigkeit wahrscheinlich das blaue Pastel von Mayhems verwende,
könnte die Frontplate einfach transparent sein.

Die vier Streifen vorne sind abwechselnd transparent und orange.
Ich hoffe man erkennt einiger Maßen wie ich mir das vorstelle, ansonsten koloriere ich die Skizze nochmal.
Das Prinzip ist identisch mit dem Top AGB und den Inlay Scheibe von Martma.

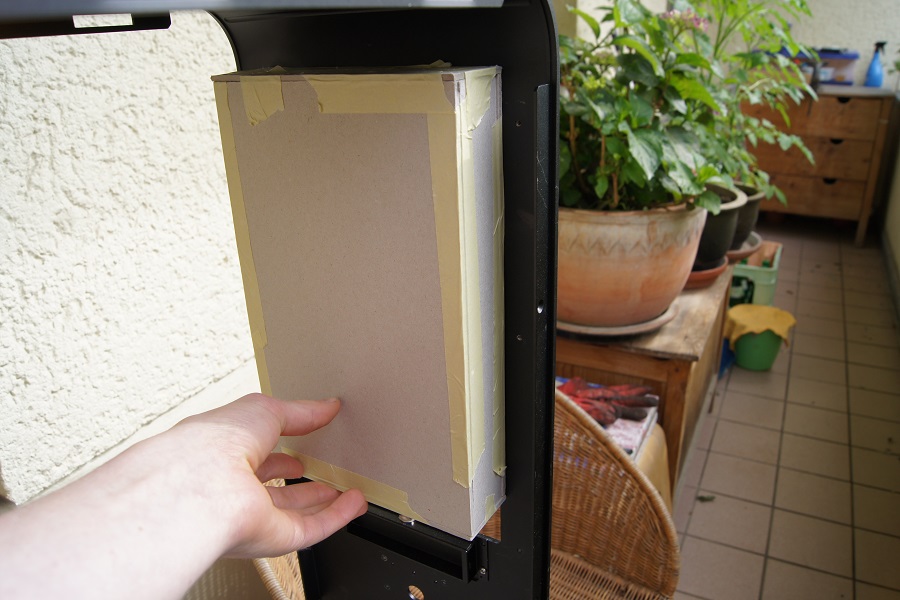

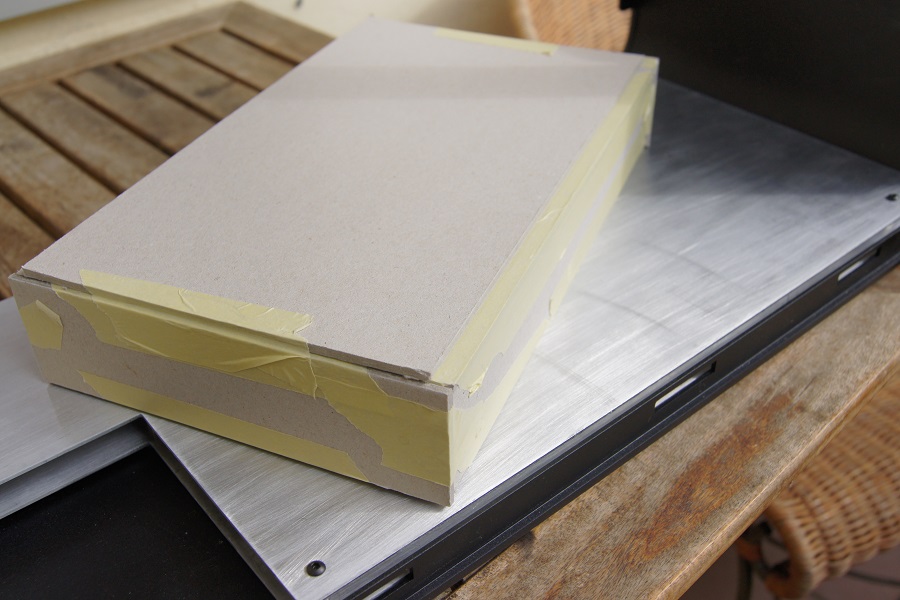

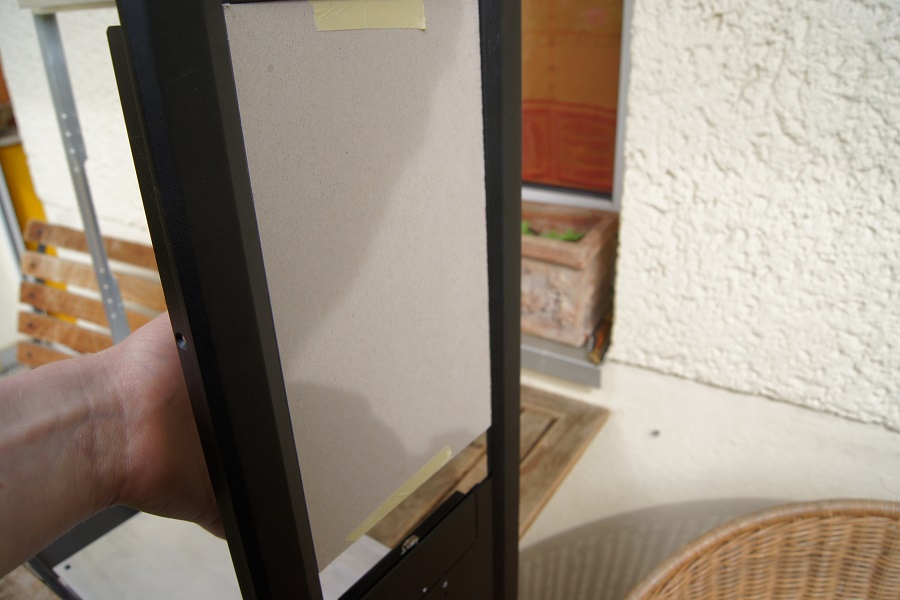

Zum testen musste erst mal eine Papp Version reichen
Unten die Lücke ist für den Aquaero.

Die andere Idee ist den AGB direkt nach vorne zu setzen. Hätte den Vorteil dass nur noch eine Scheibe da ist, und die Flüssigkeit weiter vorne ist.
Die orangenen Streifen könnte man mit halbierten Vierkantrohren, die in den AGB geklebt und mit orangener Kühflüssigkeit gefüllt sind realisieren.
Allerdings ist das Wohl sehr schwer dicht zu kriegen.

Mach die Tage mal eine genaue Aufstellung was ich an Plexi brauche, und dann wird bestellt.



[Erik Cartman]

Schaut gut aus
Und nicht verzagen, Rom ist auch nicht an nem Tag gebaut worden



[cargo]

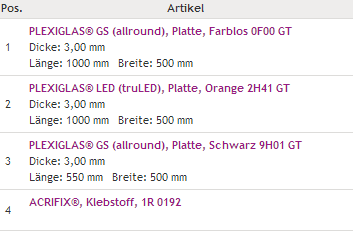

So. Plexi ist mittlerweile eingetroffen.

Werde aber leider erst nächste Woche anfangen können unsere Bosch OF und billigst Fräser zu testen. Mal sehen wie gut das klappt, hab bis jetzt nur negative Erfahrungen damit gemacht.
Ansonsten wird es vielleicht mal Zeit für eine Neuanschaffung *zu Affli rüberschiel*

Danke, hast natürlich Recht Erik, aber etwas öfter will ich euch dann doch was neues zeigen.



[cargo]

So, muss leider auch heute das vierte Mal das Update verschieben. Kommt dann aber Donnerstag in ausführlicherer Version, versprochen.

Nur ein kleiner Teaser heute:



[illousion]

Lass dir Zeit (:



[Kununa]

Der Teaser macht aber echt neugierig



[cargo]

@illusion: Stress habe ich keinen, keine Sorge
@Kuana: Das freut mich, ich hoffe es gefällt


So, wie versprochen gibt's heute doch grade noch so das Update.

Wo mit ich mich in den letzten zwei Wochen in insgesammt knapp 20 Stunden beschäftigt habe, ist eine Beleuchtung für, besser gesagt bei der Pumpe.
Die sitzt ja auf einem extra Blech in einem Ausschnitt im obersten Boden.
Zwischen diesem Blech und dem anderen ist natürlich ein Spalt, wegen der Entkopplung (Skizze folgt) und unter dem ist natürlich perfekt Platz für etwas Licht.

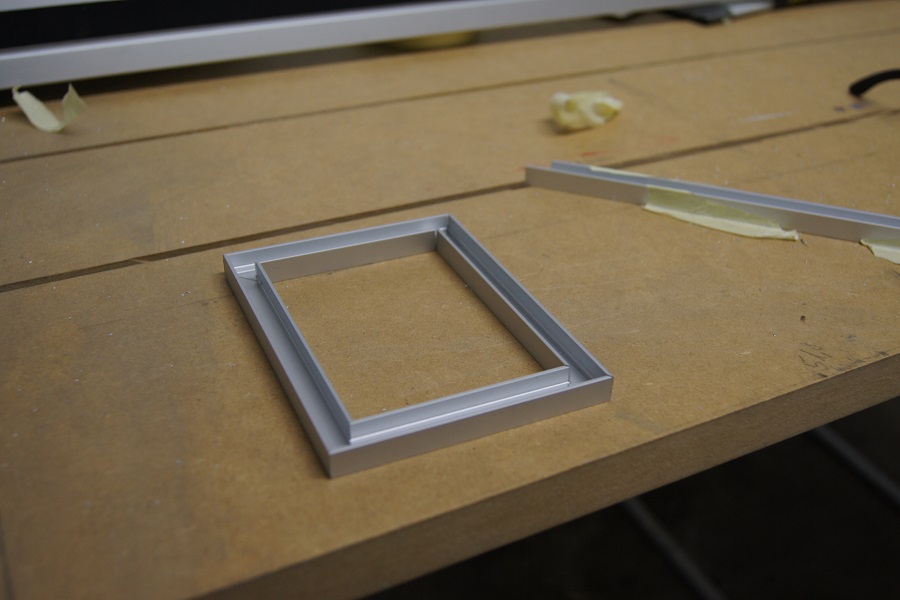

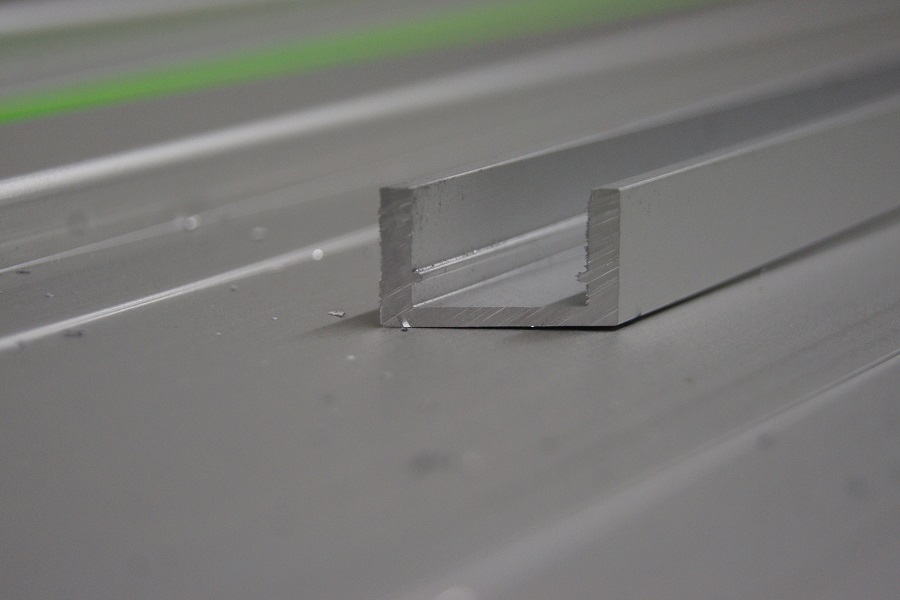

Also habe ich mir einen Meter U Profil besorgt, und diesen auf Gehrung in vier Teile gesägt.

Hätte aber nie gedacht dass es dabei so viele Fails gibt.
Doch Fehler machen um daraus zu lernen ist natürlich immer en teil des Prozesses.

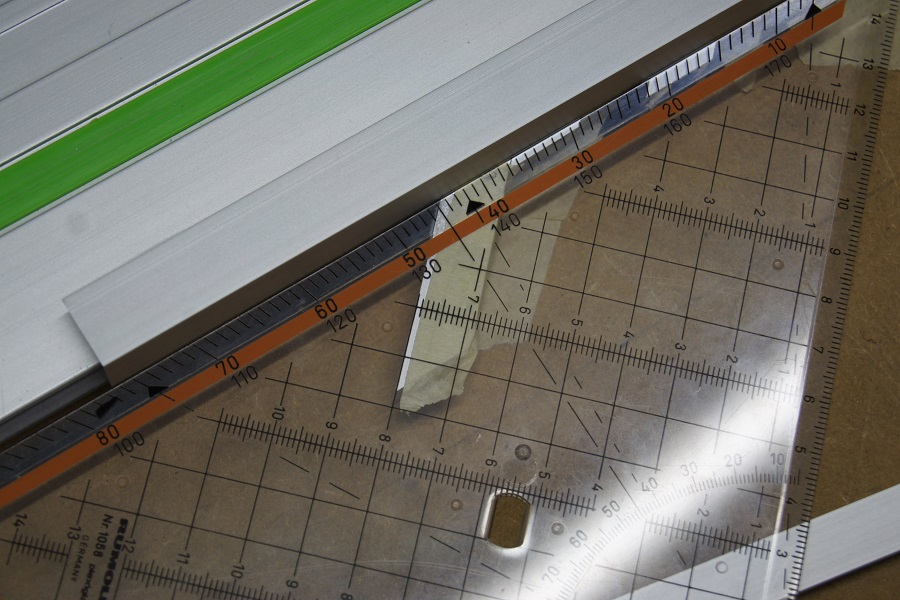

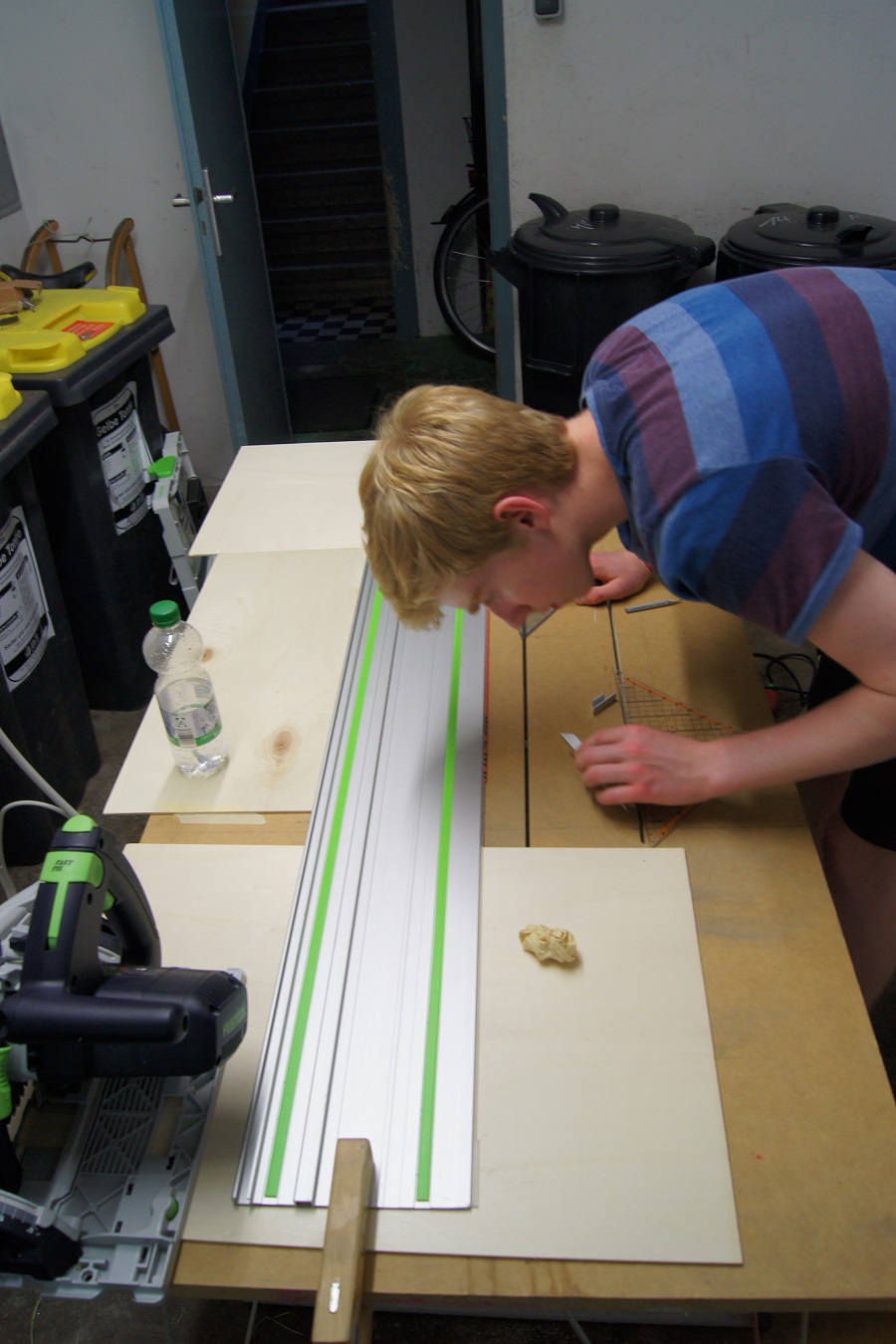

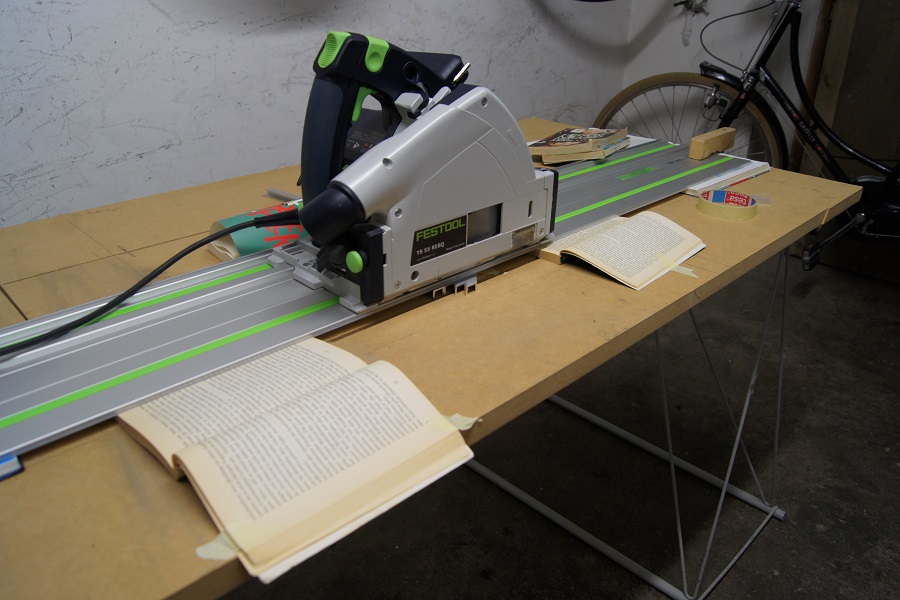

Als erstes hab ich die Führungsschiene auf die 10mm Höhe mit Hilfe von Büchern gebracht.

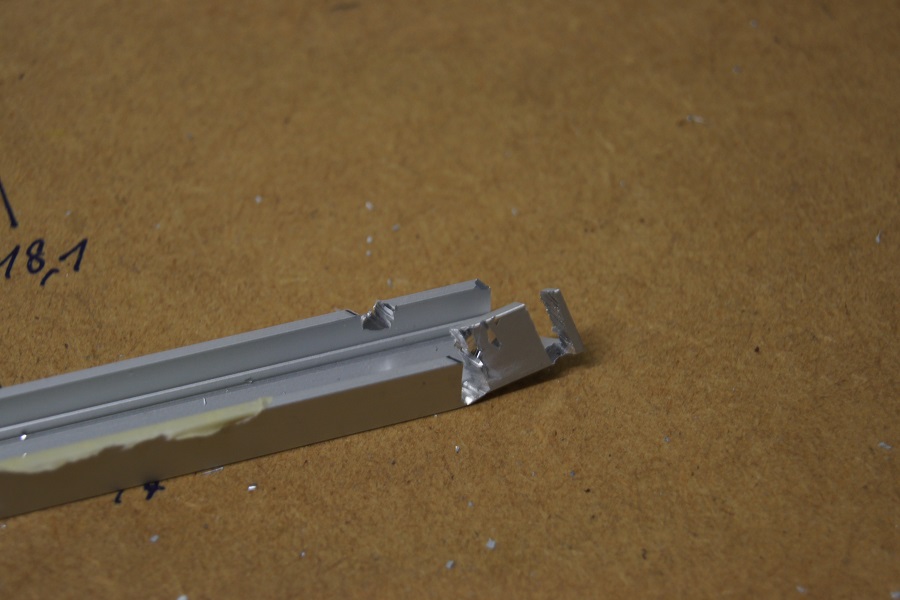

Doch das Ganze war immer noch ziemlich am rumwackeln, dem entsprechend wurden die Schnitte schief, und es gab auch einen krasseren Fail:
Hatte da wohl das Profil nicht richtig auf der Platte festgeklebt, so dass es beim Sägen raus gerissen wurde.

Für den nächsten Versuch habe ich dann großflächig mit Multiplex Platten und Pappe unterstützt, und so klappte das auch schon viel besser.

Doppelte Kontrolle ist hier Pflicht!

Irgendwann war dann der Rahmen erstmal grob fertig, so dass ich mit dem Plexi Top weitermachen konnte.

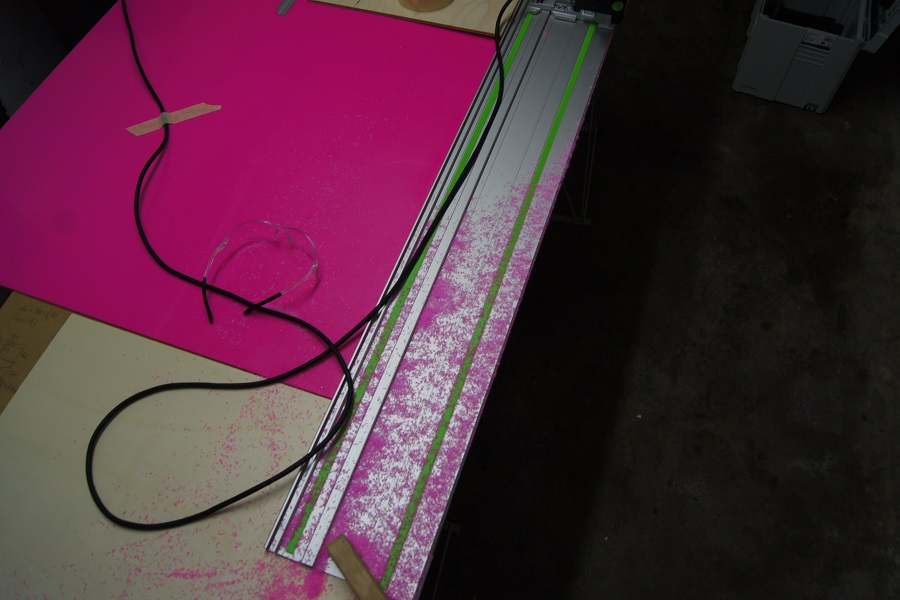

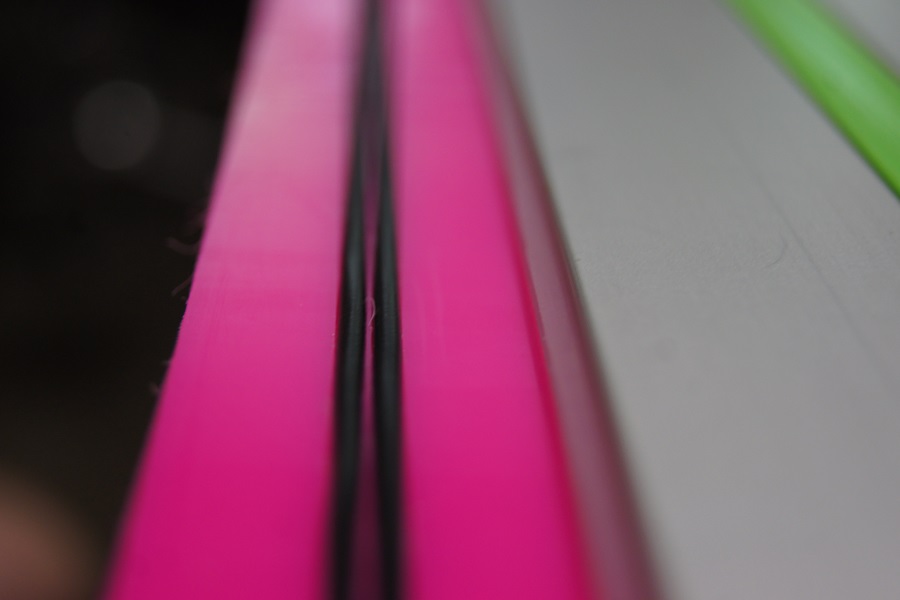

Haben hier noch 4m2 pinkes Plexi vom Sperrmüll rumstehen, welches zwar schon ganz schön verbogen und von der Oberfläche nicht mehr schön ist, für erste Tests mit Plexi aber perfekt ist.

Es stellte sich schnell raus dass das Sägen in Plexi ein Traum ist!
So einfach und ausrissfrei, macht einfach total Spaß!

Dann gings an's Richtige:

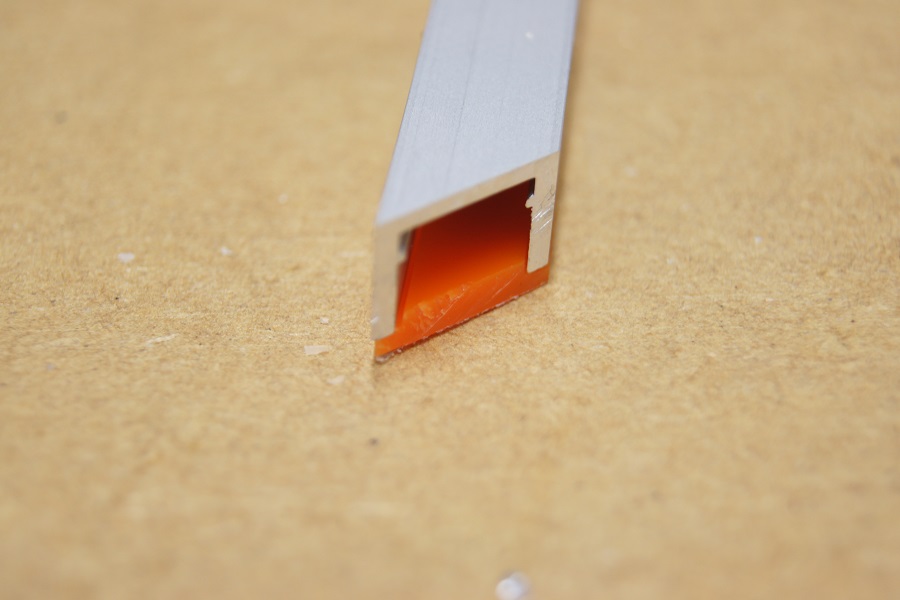

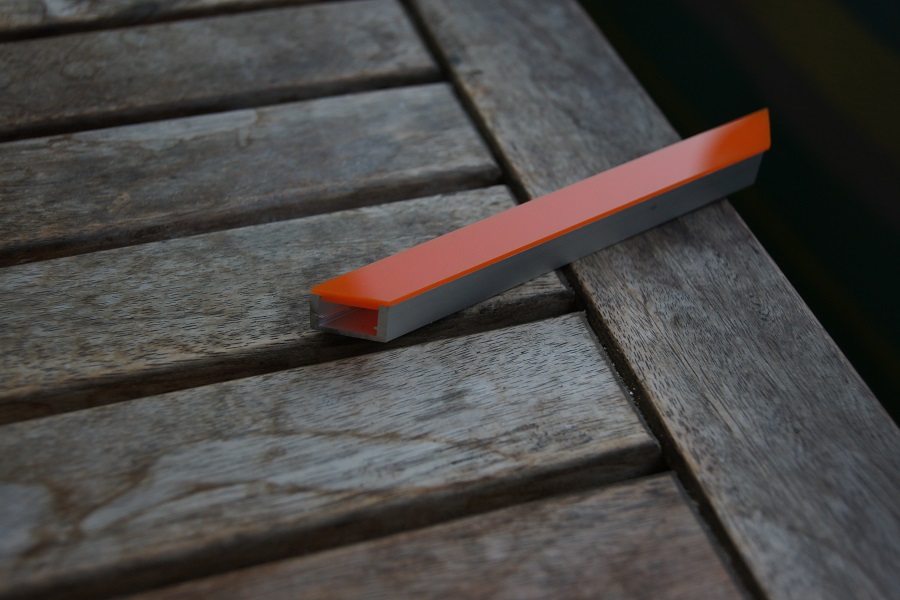

Einen langen Streifen auf die Breite der Profile schneiden, um den dann weiter zu verarbeiten.
Sind hier beide etwas verschoben.


Ah, hey

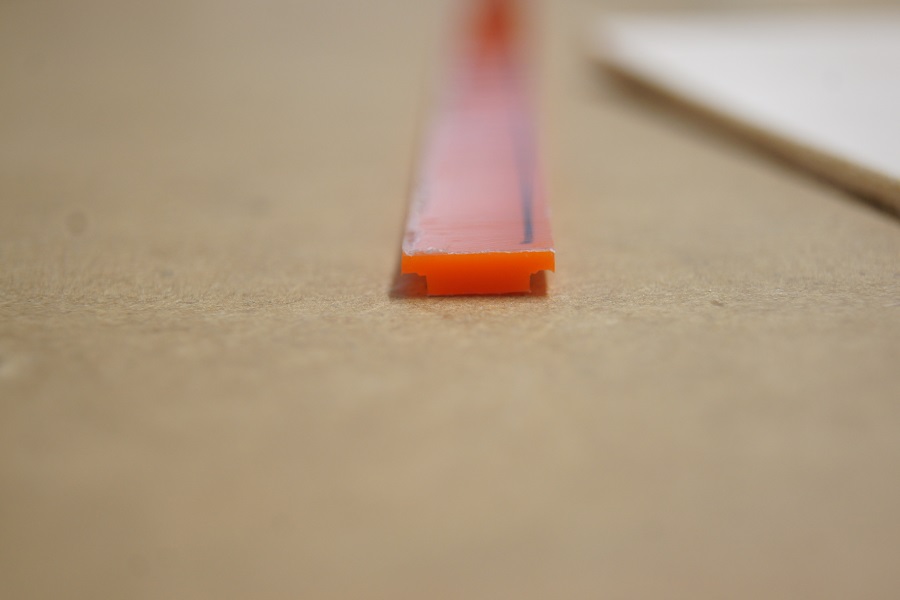

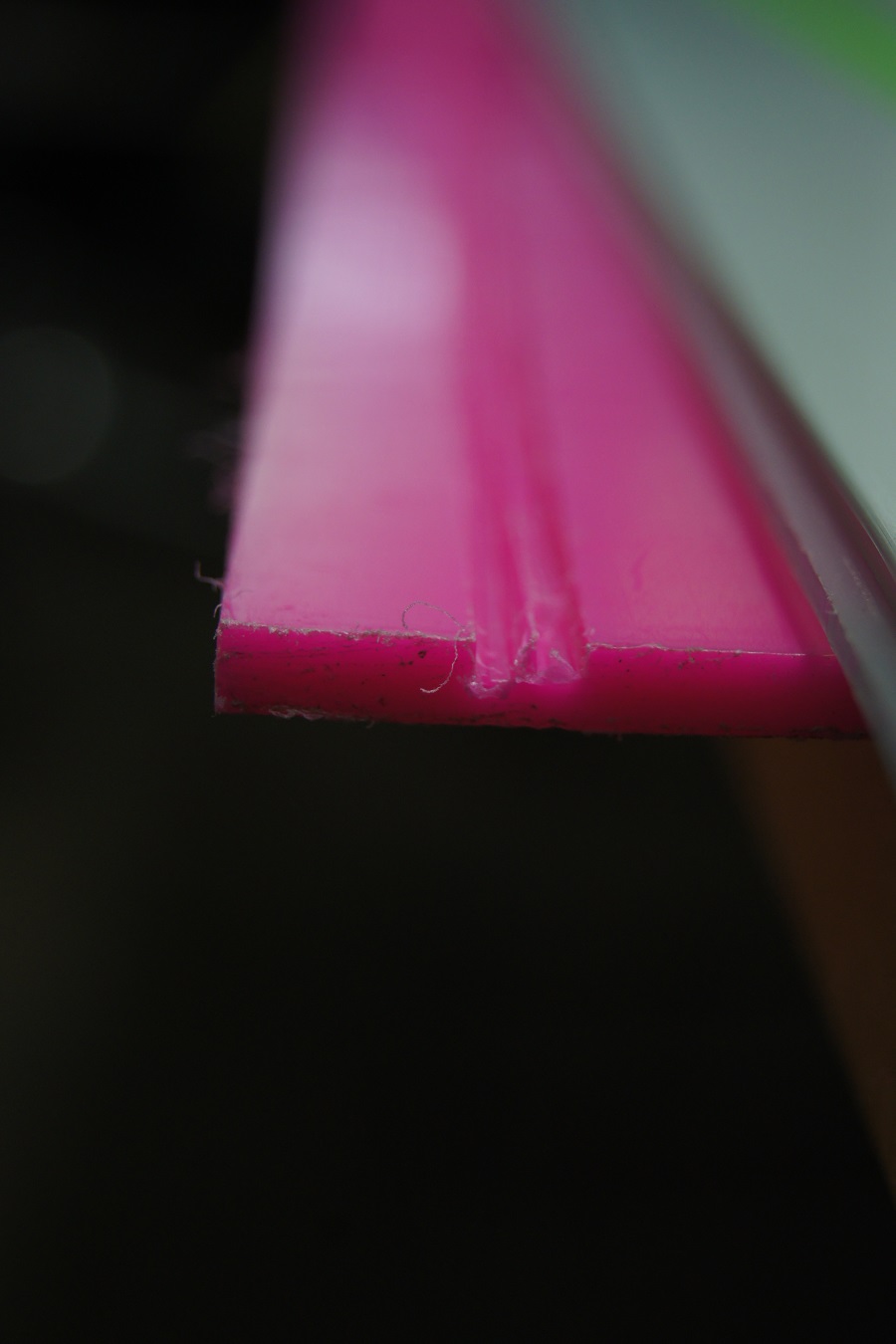

Weiter gings mit "Fräsungen" an beiden Seiten des Streifens, welche ich allerdings noch mit der Säge gemacht hab

Jetzt passen Streifen und Profil aufeinander, allerdings mit etwas Spiel, so dass es mit den Gehrungen keine Probleme gibt.

Ganz fertig ist das ganze aber noch nicht, da es noch kleinere Unstimmigkeiten an Plexi und Profilen gibt, welche noch beseitigt werden.
Auch die LED Streifen für innen habe ich noch nicht. Dann folgen noch Tests mit der Ausleuchtung, mal sehen ob noch ein Karomuster oder weiteres Plexi innen notwendig ist.
Auch ist alles erstmal lose zusammen gelegt.

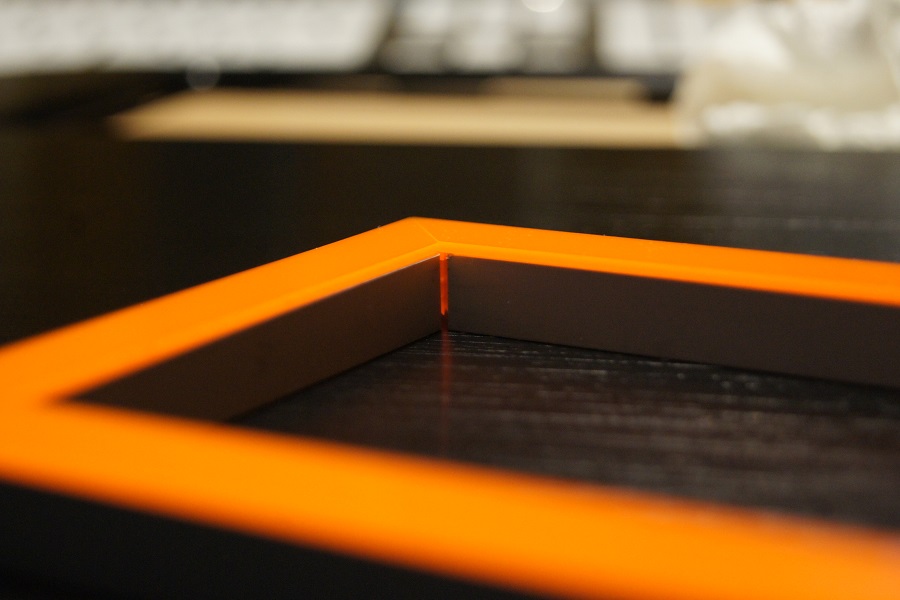

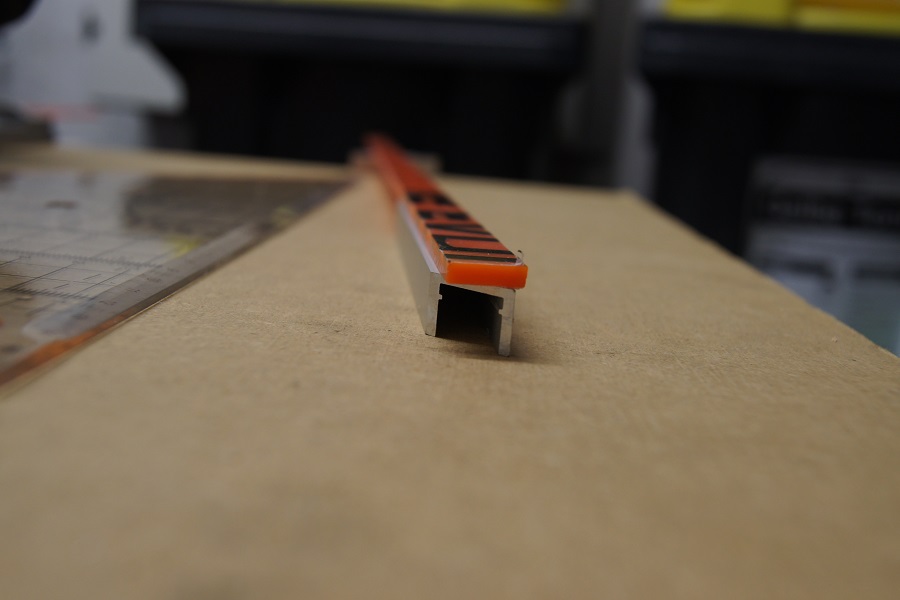

Und zum Schluss wieder eine kleine Vorschau:

Und bevor jemand fragt, nein nicht in Pink



[Kununa]

Wow, respekt. Perfekte Arbeit



[CmdCobra]

Schick ... schick und nochmals scick ..

Weiter so



[M3talGuy]

[x] Abo

Sieht echt gut bis jetzt aus
Bin gespannt wieś weitergeht.



[illousion]

Echt nice, sieht super aus, wünschte ich hätte mehr Zeit für Modding
Aber bald sind ja Sommerferien



[cargo]

Wow, respekt. Perfekte Arbeit

Schick ... schick und nochmals scick ..

Weiter so

[x] Abo

Sieht echt gut bis jetzt aus
Bin gespannt wieś weitergeht.

Vielen Dank
Perfekt ist das noch lange nicht, bin im Moment noch an Verbesserungen dran.
Wenn ich fertig bin gibts auch ein par bessere Detail Fotos

Echt nice, sieht super aus, wünschte ich hätte mehr Zeit für Modding
Aber bald sind ja Sommerferien

Jaja, mit der Zeit ist das auch bei mir immer ein bisschen schwierig.
Doch zwei drei Nachmittage in der Woche halte ich mir im Moment mir nach Möglichkeit frei.
Noch eine Woche, dann geht's erstmal zwei Wochen in den Urlaub und dann noch eine zum Open Flair Festival, bisschen Pogo
Aber habe meinen Job jetzt auch gekündigt, danach geht's also hoffentlich in großen Schritten weiter.
Ein Update wirds vorher aber auf jeden Fall noch geben



[cargo]

So noch ein letztes Update vor der Sommerpause

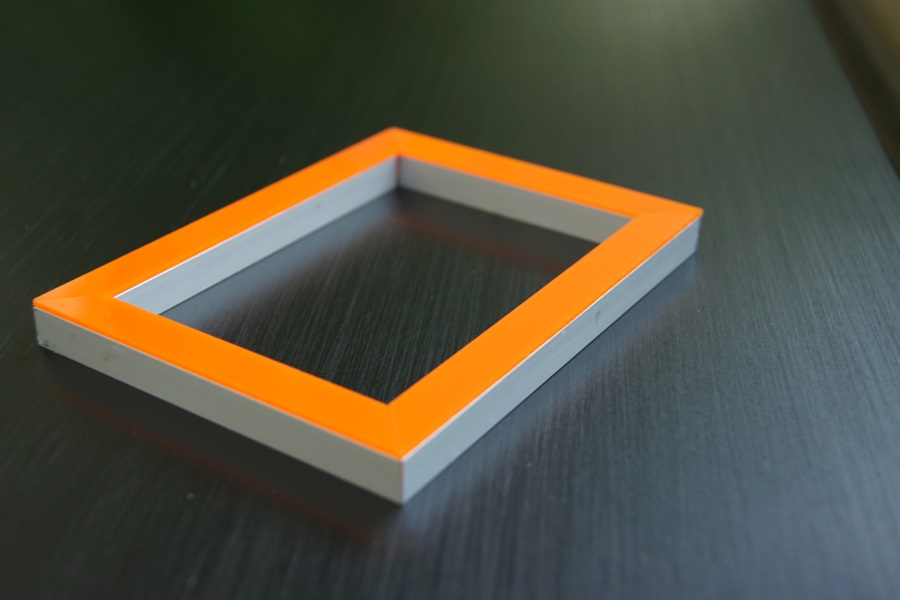

Der Rahmen mit den Plexi Stegen ist jetzt erstmal fertig, auch wenn die Gehrungen nicht zu hundert Prozent passen, was aber letztendlich mit den Mitteln auch nicht möglich war. Wahrscheinlich werden die Übergänge des Plexis so wie so noch durch eine schwarze Folie überdeckt.

In den Rahmen kommt zur Entkopplung der Pumpe nun doch Schaumstoff, wie beim Shoggy.
Das was ich da vorher überlegt hatte gefällt mir überhaupt nicht mehr und wär auch viel zu aufwändig.

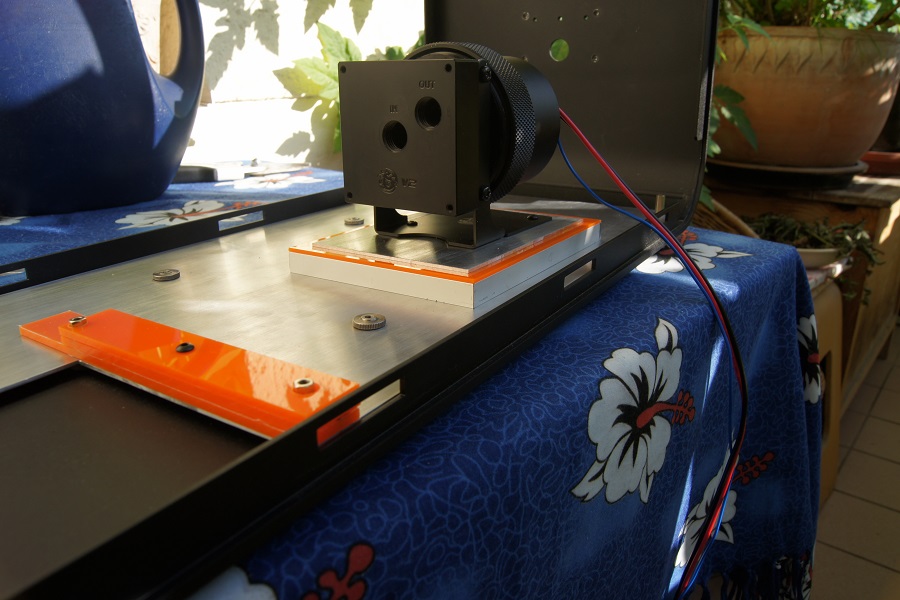

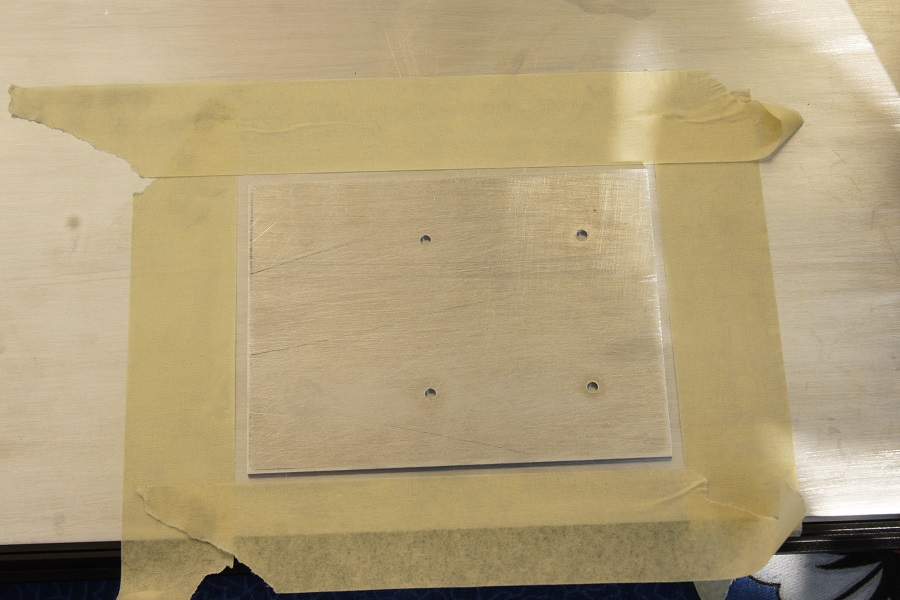

Für die Pumpe habe ich jetzt ein kleines Blech zur Halterung befestigt, welches dann auf den Schaumstoff drauf gesetzt und nur leicht befestigt wird.

Natürlich kommt noch das Abdeckungs Blech drüber ( wie in den nächsten bildern zu sehen) in die dann der Ausschnitt rein gesägt wird, welcher auf jeder Seite ca. 5mm größer als das Pumpen Blech ist.

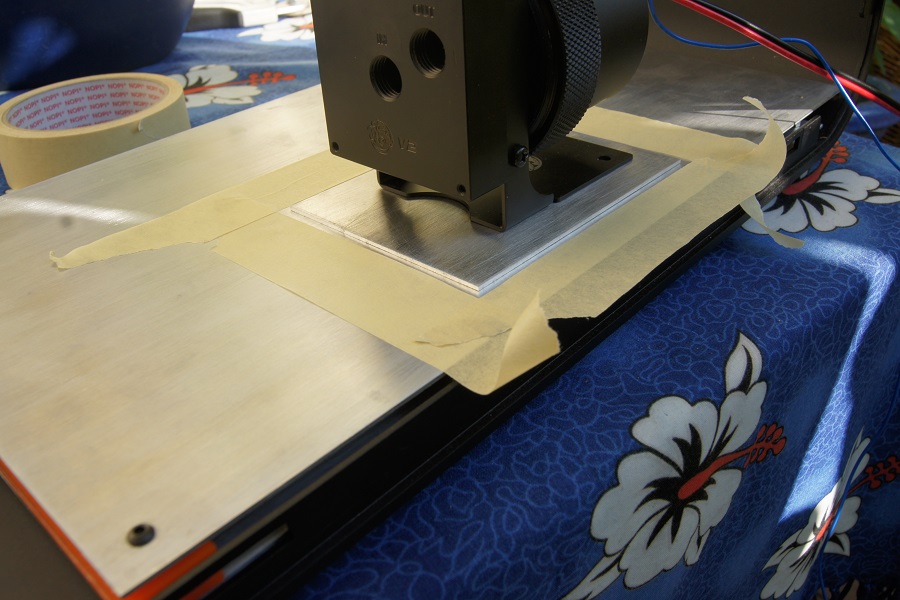

Hab das hier mal schnell mit Klebeband simuliert damit ihr euch das mal vorstellen könnt.

Durch die entstandene Ritze scheint dann das Licht aus dem Rahmen.

----

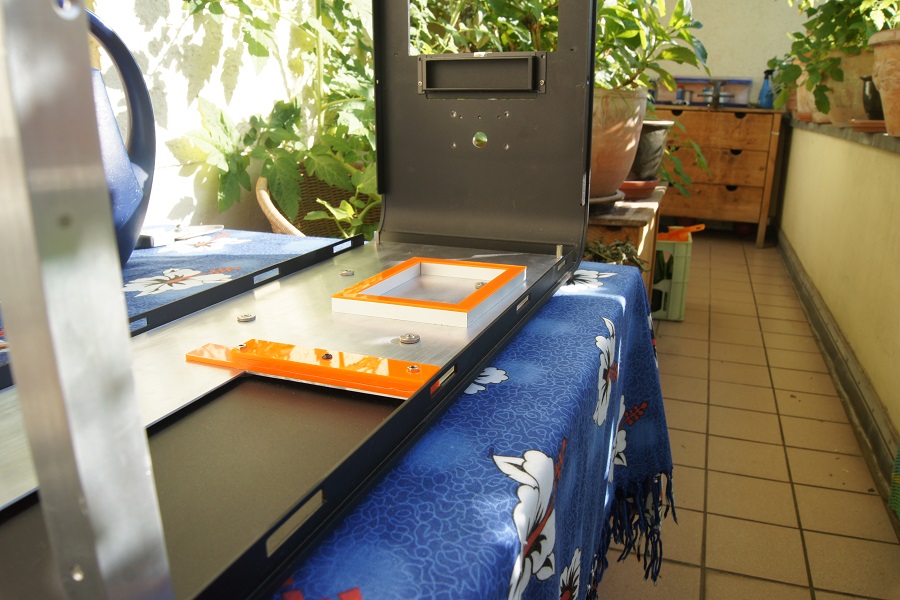

Wie auf den ersten beiden Bildern zu erkennen ist, bin ich grad an der Kabelführung im Boden dran.

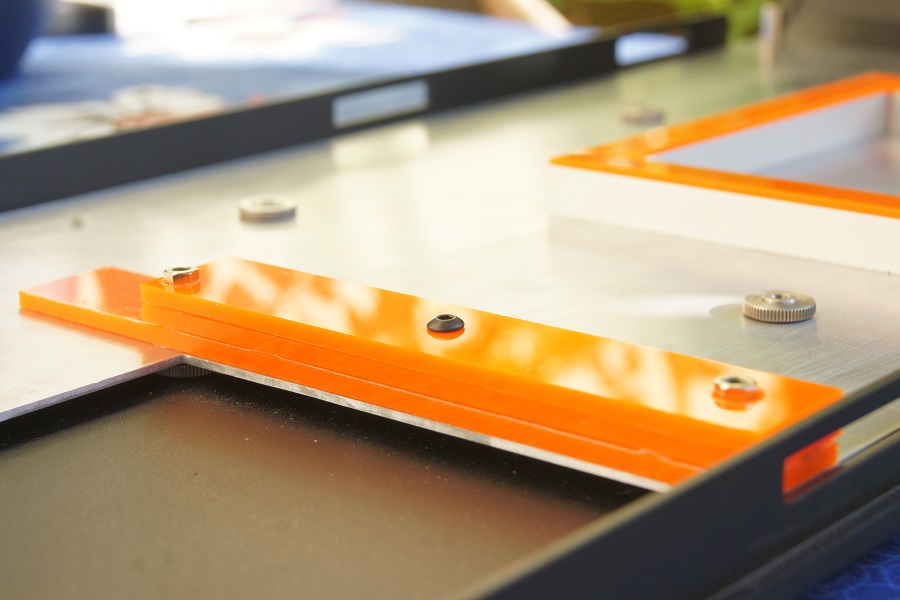

Die Kabel die vom Netzteil kommen, sind im Moment ca. 75, werden direkt in diesem Plexi Stück geordnet und geführt.

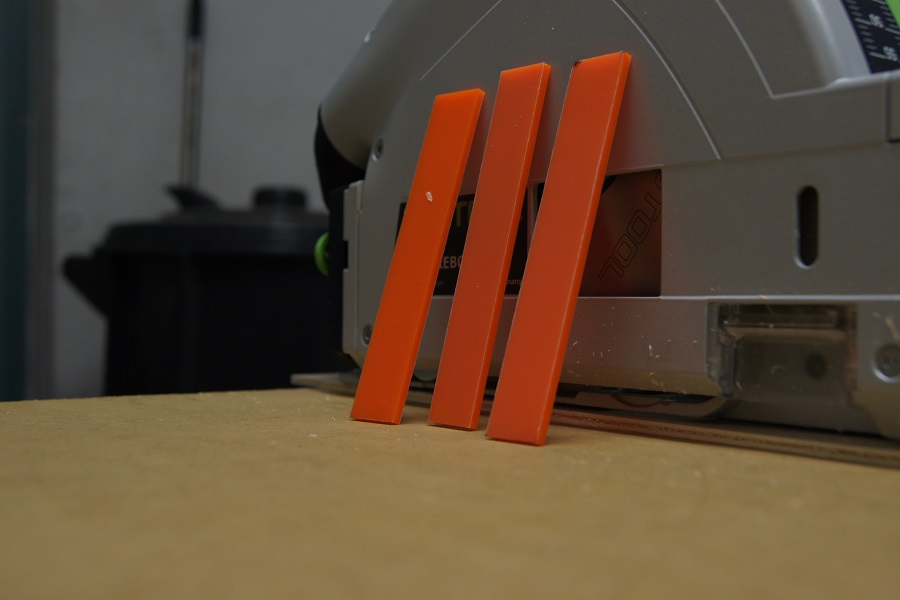

Dafür habe ich erstmal drei Streifen aus dem Plexi gesägt.

Befestigt wird das Ganze an den Abstandshaltern zwischen den Blechen, also brauchte ich Löcher.

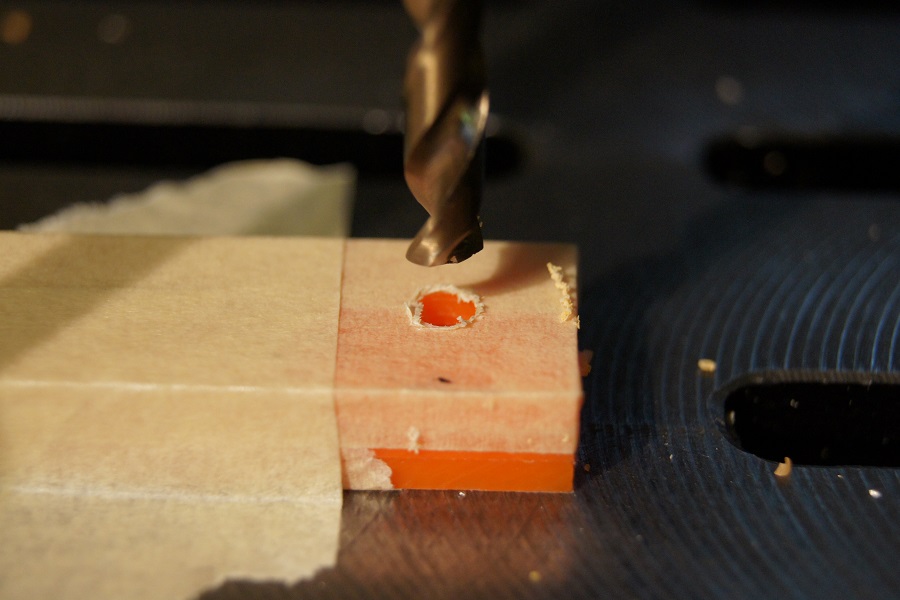

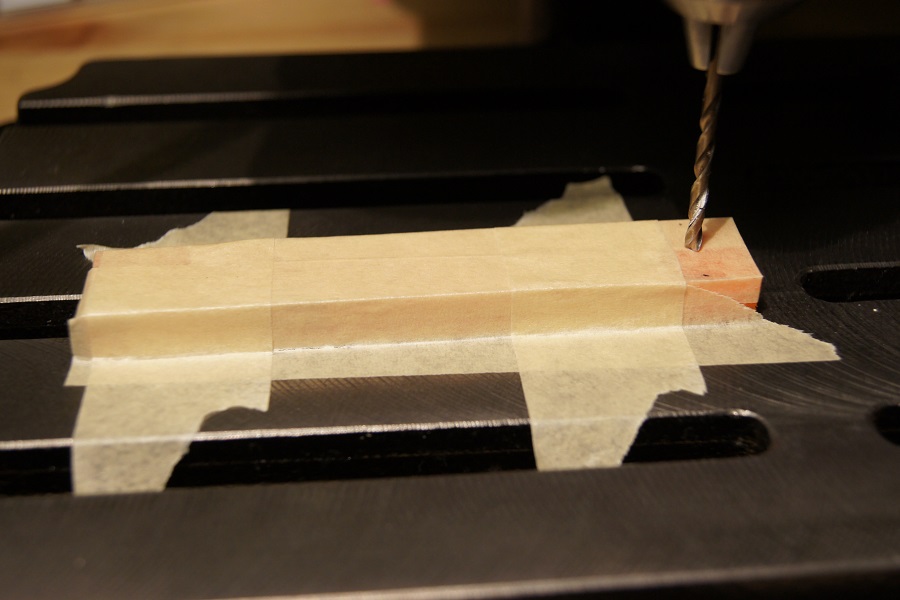

Vorbohren:

Und dann Schritt für Schritt aufbohren:

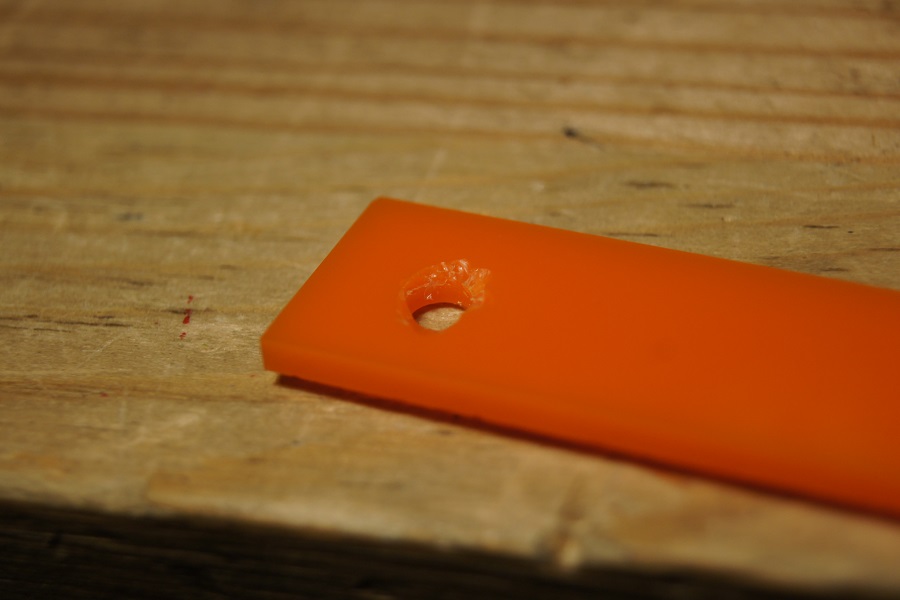

Dabei ist an einer Stelle leider das Plexi weggebrochen, das Bohren in Plexi hab ich noch nicht so wirklich raus.

Auch die Späne sehen irgendwie komisch aus.

Naja, war nicht wirklich schlimm da ich noch einen Streifen übrig hatte welcher nur etwas zu lang war.
Bin nur noch nicht dazu gekommen den zu kürzen.

Jetzt zum Wichtigsten, der Führung für die Kabel.
Hier nochmal im Teststück:

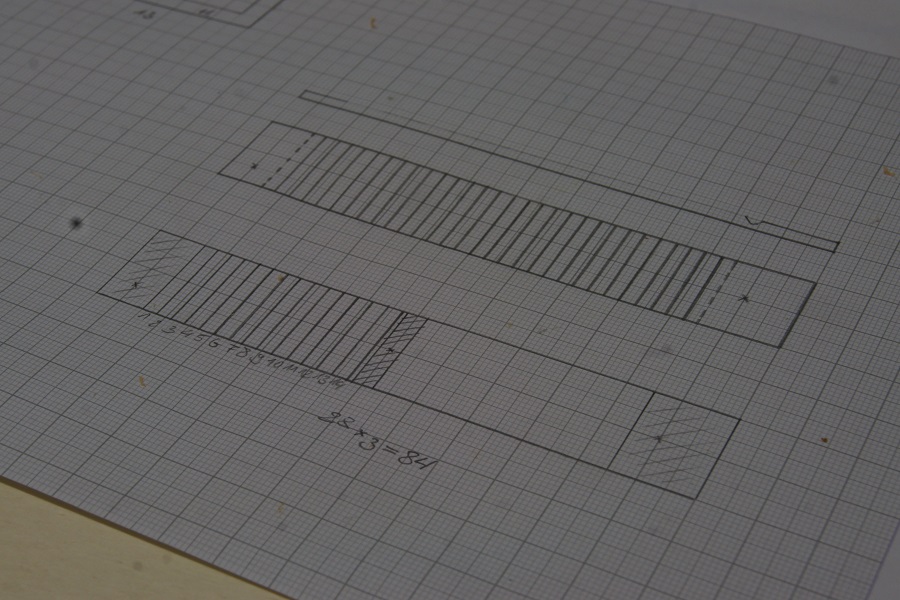

Laut Planung sollte ich 28 Rillen pro Streifen schaffen inklusive Stegen natürlich, mal drei also 84.

Natürlich kommen noch einige weitere Führungen zwischen die Böden, ich dachte aber ich fang mal mit dem wichtigsten an.
Bin sehr gespannt ob das alles so funktionieren wird wie ich mir das vorstelle.
Montag geht's erstmal in den Urlaub, in knapp 3 1/2 Wochen wird also weiter gehen.

Gruß
