Project Maverick​

[/size]

(Stand: 23.09.13)​

[size=+1]
Hi Leute![/size][size=+0]
Ich will mit euch mein erstes Casecon Projekt teilen, welches zugleich die Abschlussarbeit für mein Abitur ist.

Das Gehäuse ist ganz aus Plexiglas (der Rahmen und die Seitenteile aus durchsichtigem, der HDD und PSU-Cage aus weissem lichtdurchlässigem) und wurde mit Hilfe von SketchUp Pro gezeichnet. Zusammen mit der Firma BÖRLIN Kunststofftechnik wurden die Einzelteile dafür realisiert. Für Leute in der Schweiz kann ich diese Firma echt empfehlen! Sie waren sehr freundlich und Kompetent, und haben mir wegen dem Grund für die Arbeit sogar finanziell ein wenig unter die Arme gegriffen.


Zur Präsentation soll das Casecon als lauffähiger Computer gezeigt werden. Somit wird auch anständige Hardware und eine Wasserkühlung verbaut. Da ich als Gymnasiast nicht ganz so flüssige finanzielle Mittel habe, wurde mir glücklicherweise von Aquatuning bei der WaKü mit einem Rabatt geholfen
Die Gespräche führte ich mit Andreas Klassen, hier im Forum auch als AquaHero bekannt, welchem ich danken will.
Nach sehr langer Suche, um auch an einen Rabatt bei den Computerkomponenten zu kommen, bin ich auf PC-HIGH gestossen. Grössere und bekannte Firmen mit einem offensichtlich höherem Umsatz wollten mir auf Nachfrage nicht behilflich sein. Bei PC-High konnte ich jedoch direkt mit dem Chef Kontakt aufnehmen, welcher zudem extrem freundlich und entgegenkommend war. Auch ein grosses Dankeschön an ihn.

Unten seht ihr welche Arbeitsschritte noch auf mich warten.

TO DO:

-Gehäuse mit Kleinteilen + Plexiglas-Abdeckung für GPU-Kühler

-PC Komponenten ordern:

-AMD FX-8350 @4 GHz
-Asus M5A99FX Pro R2.0
-MSI 7970 GHz Edition 3gb
-WD Caviar Blue 1TB Sata 3
-Corsair Dominator 4x 4gb @1600 MHz
-Mushkin Chronos Deluxe SSD 120 gb Sata 3
-PC-Power + Cooling Silencer MK III 750 Watt
​

Wasserkühlung ordern:

-Radiator: Phobya Xtreme 400
-Pumpe: Alphacool VPP655 (Wie Laing D5) +Plexideckel
-CPU-Kühler: Phobya UC-2 Plexi-Edition
-GPU-Kühlung: NexXxos 7970 Wasserkühler
-Innovatek HDC Festplattenwasserkühlung
-RAM-Kühler: Alphacool Corsair Dominator Wasserkühler
-AGB: Alphacool Cape Corp Coolplex Pro 50 LT
-13mm Anschlüsse + 16/12 Schlauch
-Flüssigkeit: Mayhems Pastel - Raspberry Purple (Foto hatmich getäuscht, ist wirklich wie der name sagt violett :/ )
​

!!Fotos der Wasserkühlung sind auf Seite 2!!

-RGB-LED-Stripes löten

Sleeven:
-24-Pin ATX
-8-Pin EPS
-8-Pin + 6-Pin PCI-e
-2x 180mm Lüfter Phobya
-1x 120mm Lüfter Corsair
-4-Pin Molex
-Sata 3 Kabel
-Sata Stromversorgung
-LED-Stripes + Stromversorgung

Ich hoffe, dass ihr an meinem Tagebuch dranbleibt und es euch Spass macht zu Lesen Wenn ihr mir Tipps hättet, wie ich es gliedern soll, wäre ich auch froh darum. Ist mein erstes Tagebuch

Fotos und weitere Arbeitsschritte werden selbstverständlich noch folgen, die Schule frisst einfach zu viel Zeit...

MfG

project_maverick

[/size]



[cargo]

AW: Project Maverick

Hey.

Gefällt mir eigentlich nicht schlecht deine Idee,
doch die Form der Seitenteile, sowie der Front mag mir nicht so recht zusagen.
Mir wirkt das Ganze irgendwie zu undynamisch.
Kannst ja mal im Nachbarforum nach Patricks Projekt CT 700 suchen, das hat nen schönen Schwung
Auch die Front wirt mir etwas zu klobig mit den dicken Plexi Platten.

Wie willst du das ganze denn jetzt umsetzen wenn du dir selbst machen nicht zutraust (sollte aber eigentlich mit dem richtigen Werkzeug keine allzu großen Schwierigkeiten bereiten)
und machen lassen zu teuer ist?


Bin auf jeden Fall mal auf den weiteren Verlauf gespannt.



[Tohrschten]

AW: Project Maverick

Sieht interesant aus und daher das ich nächstes Jahr mit der Oberstufe, also auch Abi, anfange bin ich auf jeden Fall dabei.

In welchem Fach machst du das oder wie lässt du es in dein Abi einfließen? Könnte mir sowas auch vorstellen.
FOS oder normales Gymnasium?



[project_maverick]

AW: Project Maverick

@cargo
Erstmal danke für die Kritik

Es ist mir schon klar, dass das Ganze keine Art Casecon ist wie das CT 700 und es an einer Art Dynamität fehlt. Dieses ist jedoch auch "nur" eine Casmod, welches somit eine stabile Grundlage bietet. Ich habe ganz bewusst auf diese fast schon typische Form für einen PC gesetzt. Ausserdem muss ich die Komponenten die ich mir vorstelle, wie z.B. den 400 mm Radiator im Deckel oder die sonstigen Komponente auch irgendwie unterbringen, was eine allzu verrückte Form nicht möglich macht.
Bei der Wandstärke für die Front kann ich eigentlich nicht allzu viel ändern, da der Deckel schon recht schwer sein wird mit dem Radiator und dem AGB. Dessen ganze Last muss ja von der Front- und Rückseite getragen werden, wenn ich die Seitenteile weiterhin abnehmen will. Irgendwie muss ich ein Gleichgewicht zwischen Nutzen und Design bekommen. Ich würde mich jedoch über weitere solche Anregungen freuen

Zur Fertigung: Ich werde die ganzen Teile 100%ig bei der Firma Herstellen lassen. Bei allen Kosten werde ich mich nun einmal um Sponsoring kümmern müssen. Jedoch könnte ich deren Suche auch gut in den schriftlichen Teil meiner Arbeit einfliessen lassen.

@Tohrschten
Es freut mich, dass du mein Projekt verfolgen wirst
Da ich das Gymnasium in der Schweiz besuche, kann ich dir nicht genau Auskunft geben. Wir müssen Ende 11. / Anfang 12. Klasse eine sogenannte Maturarbeit machen, welche über ein freies theoretisches oder praktisches Thema sein darf. Dazu können wir irgendeine Lehrperson bitten uns zu unterstützen.



[project_maverick]

AW: Project Maverick

[SIZE="+1"]Update 1:[/SIZE]
[SIZE="+0"]
Heute hat mir mein Nachbar ein Päcklein aus den USA an die Haustür gebracht

Seht selbst was darin war



Und zwar ist dies der Motherboard-Tray der Firma Mountain-Mods, welchen ich in mein Gehäuse einbauen werde. Ich wollte mir die Mühe mit dem genauen Abmessen nicht machen, um danach Probleme mit statischer Aufladung zu bekommen, oder ein unschönes Ergebnis zu haben, wenn ich was aus einem altem Case rausdremle (gibt es das Verb überhaupt?)

Die Wasserkühlung werde ich auch noch im Verlauf der nächsten Woche bei Aquatuning ordern, sowie weiter an den Details arbeiten

Ich halt euch auf dem Laufenden!

Schönes Wochenende wünsch ich euch allen

[/SIZE]



[Kununa]

AW: Project Maverick

Warum aus der USA? Mainboard Trays kriegt man doch auch einfacher



[project_maverick]

Naja, ich hab ehrlich gesagt nicht die Qualität gefunden, die ich gesucht habe. eBay hat auch nichts ergeben.
Ausserdem gefällt mir der Look davon sehr gut



[Kununa]

AW: Project Maverick

Wie viel hat das denn gekostet?



[DarkWhisperer]

AW: Project Maverick

Sehr interessantes Casecon! Bin schonmal gespannt wie es weitergeht. Pass aber mit dem AGB auf dem Top auf, der sollte leicht schräg liegen und nicht komplett waagerecht.
@ Kununa:
Will dem TE die Antwort nicht wegnehmen Aber da ich gerade selbst ein wenig geschaut habe kann ich den Preis für das Tray sagen: 54,99$

Viel Glück für bei dieser Arbeit und gutes Gelingen!



[Erik Cartman]

AW: Project Maverick

Das schaut auf alle Fälle schon mal recht gut aus. Die Idee mit dem Schriftzug, der mit Wasser durchflossen wird, finde ich sehr genial.
Was mich zunächst mal wundert ist, dass du so ein Projekt für dein Abi bauen darfst.
Gut ich war noch G9 Jahrgang, da hat sich sicher einiges geändert, aber Ich musste das ganze schon themenbezogen auf die Schule machen.
Auf alle Fälle Glückwunsch, dass du sowas tolles machen darfst

Ein bischen Kritik hät ich aber für dich. Es wurde schon die Form der Front angesprochen. Wieso ist die Rundung in lauter gerade Kanten eingeteilt?
Wäre rund auf alle Fälle schöner anzusehen und anzufühlen und für die Fräse macht das keinen Unterschied.
Ist deine Schrift an der Seite bereits final? Da kann man noch was hübscheres draus zaubern
zB. Bei "e" zu "r" und "i" auf "c" würde sich eine einheitliche Höhe der Verbindungsstege anbieten. Zwischen "r" und "i" gehört meiner Meinung nach noch ein wenig mehr Abstand rein.
Nicht falsch verstehen, ist nur ein Feedback

Zum Thema Fräsen und Plexibearbeitungsfirma:
Sind die 700 Euro denn mit Material gerechnet? Und musst du da evtl. noch die fertigen Fräs Daten liefern?
Weil rein von den Quadratmetern her dürfte deine Konstruktion auf ca 2,0 m² kommen. Damit mein ich auch die Innenteile die ich nur mit einschätze.
Frag mal bei dir in der Schule nach, ob du einen Zuschuss bekommst. Wir wurden ca. bis 200 Euro unterstützt, wenn sinnvolles damit bezweckt wurde.

MfG



[Ratskrone]

Sehr schön



[project_maverick]

AW: Project Maverick

kleines [size=+1]Update 2[/size]
[size=+0]
Inzwischen sind auch schon wieder einige Tage vergangen und es hat sich nicht soo viel getan, jedoch habe ich einige Tipps wahrgenommen und habe mein Case dementsprechend verändert. Somit habe ich nun

1. den Schriftzug ein wenig angepasst, sowie
2. Halterungen für die AGB Halterung () entworfen, welches zu einer geneigten Position des Röhren-Ausgleichsbehälters dient,
3. praktisch alle Löcher für die Schrauben (manche mit, manche ohne Gewinde) eingezeichnet und
4. Standfüsse hinzugefügt
​

Die Bestellung an Aquatuning ist auch raus, womit nun nur noch das Gehäuse und die Computerkomponenten fehlen. Bei den Computerkomponenten könnte mir vielleicht ein Unternehmen ein bisschen Unterstützung leisten. Unsere Schule hat leider keine Möglichkeit, uns bei Arbeiten finanziell zu helfen

Zur Front muss ich noch sagen, dass es nie geplant war die Seitenteile kantig zu machen. Der Fehler lag an SketchUp bzw. an mir, da ich nicht wusste wie man die Kantenanzahl eines Kreises erhöht.

Hier noch die neuen Screenshots für euch, diesmal ohne AGB und Tray:



Noch was zum Tray: Seit heute bereue ich es echt, dass ich den aus Amerika habe kommen lassen. Zu den 54 Dollar kamen nämlich noch 90 Dollar UPS Versand, was ich zwar übertrieben fand aber dennoch zahlte. Heute habe ich jedoch einen Brief der UPS bekommen. Ich hätte noch etwa 25 Euro Importkosten zu zahlen Schönen dank auch, hatte nie was von gelesen..

Naja auf alle Fälle: Ich wünsch euch noch ne angenehme Woche und verabschiede mich dann für 2 Wochen in die Provence

Cheers!
[/size]



[MatMade142]

AW: [Worklog] Project Maverick - Abschlussarbeit / Wassergekühltes Plexiglas-Casecon

Das Konzept sieht sehr interessant aus.

Die Plexiteile für FronT/Heck/Deckel/Boden scheinen mir doch sehr dick, ich würde das max. 1cm dicke Plattennehmen.
Deine sehen mir ca. doppelt so stark aus. (Das würde dann sicherlich auch die Bearbeitungskosten der Firma senken).

Außerdem will mir einfach nicht in den Kopf, warum du ~150€ für ein MB-Tray ausgibst, wenn du doch kein Geld hast.

*AboKlick*



[project_maverick]

AW: [Worklog] Project Maverick - Abschlussarbeit / Wassergekühltes Plexiglas-Casecon

[Size=+2]
FETTES Update 3 [/Size]
[Size=+0]
Es gibt mal wieder Neuigkeiten, und zwar habe ich letzte Woche zwei Pakete bekommen auf welche ich mich schon suuuper gefreut habe

1. Post von..

...Nils

Und 2. ein wirklich riesiges Paket von Aquatuning Hierzu möchte ich noch sagen, dass mir Herr A. Klassen (aka AquaHero@AT hier im Forum) aufgrund meiner Abschlussarbeit und dieses Blogs finanziell ein wenig unter die Arme gegriffen hat. Dafür bin ich natürlich überaus dankbar. Da ich auch sonst schon einige Erfahrung mit ihnen habe, kann ich besten Gewissens behaupten, dass Aquatuning die erste Wahl ist

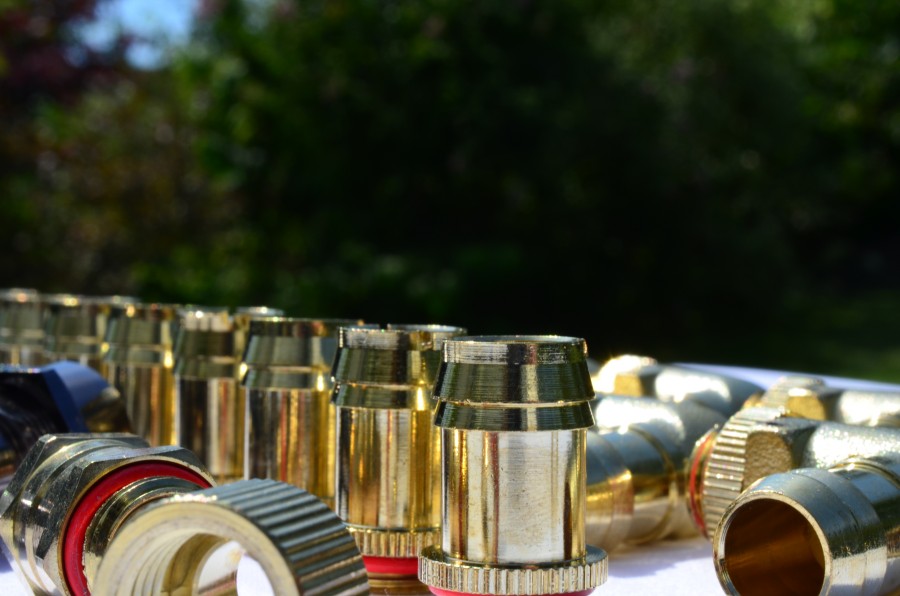

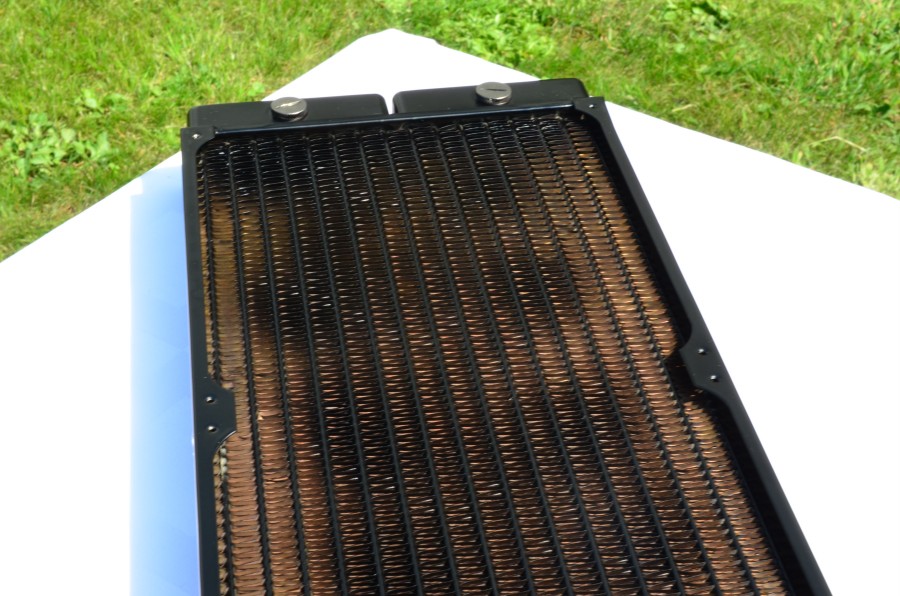

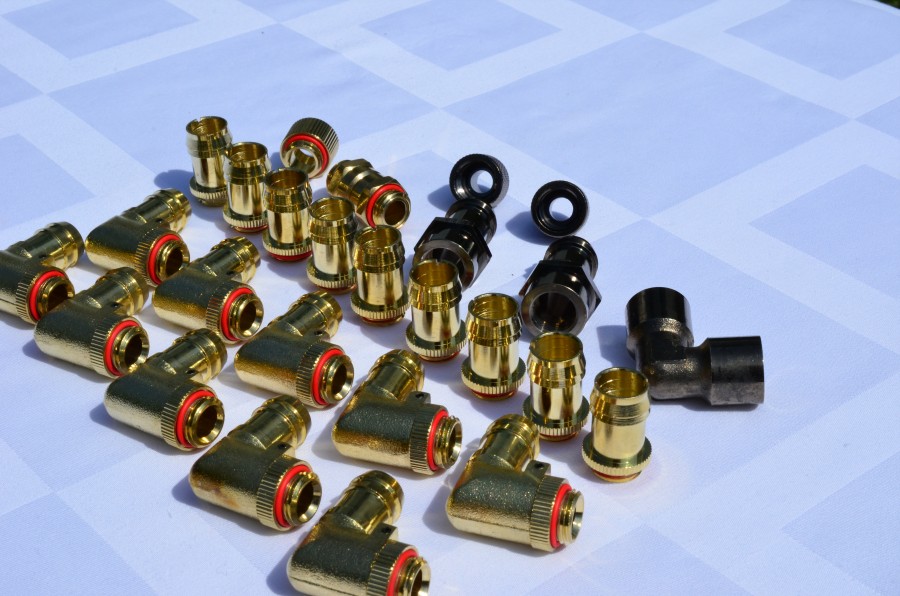

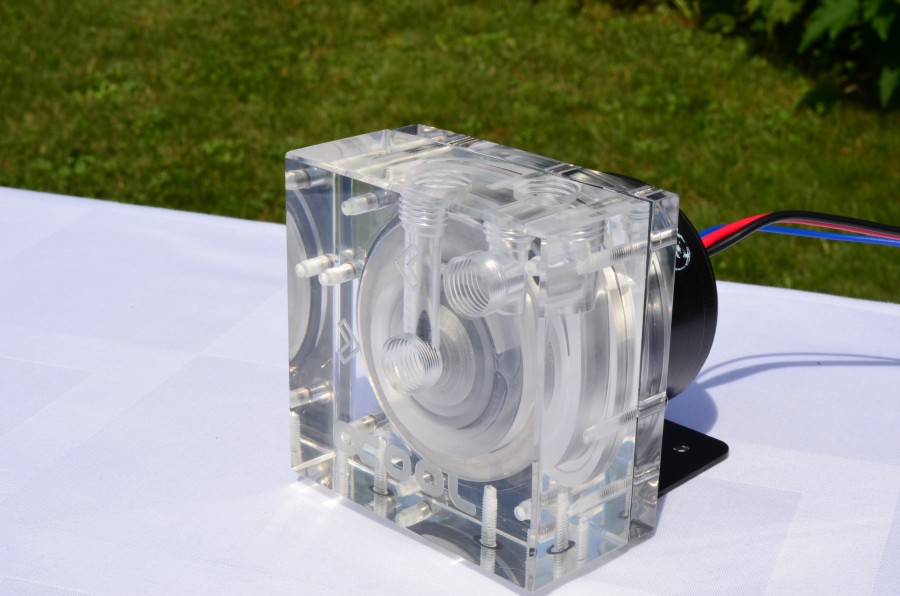

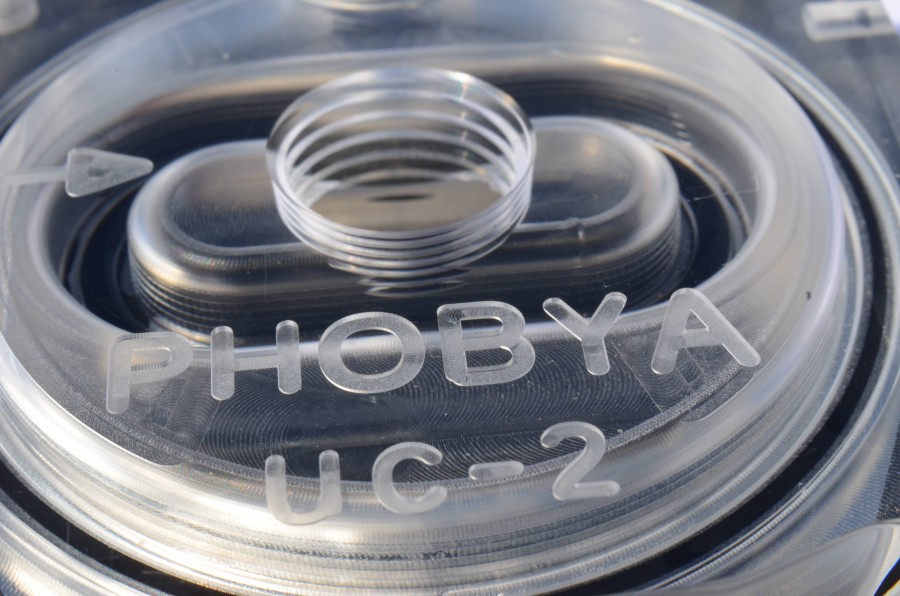

Hier natürlich auch noch einige Fotos, sind nicht ganz alle Komponenten, aber ein bisschen Überraschung zum Schluss muss auch sein

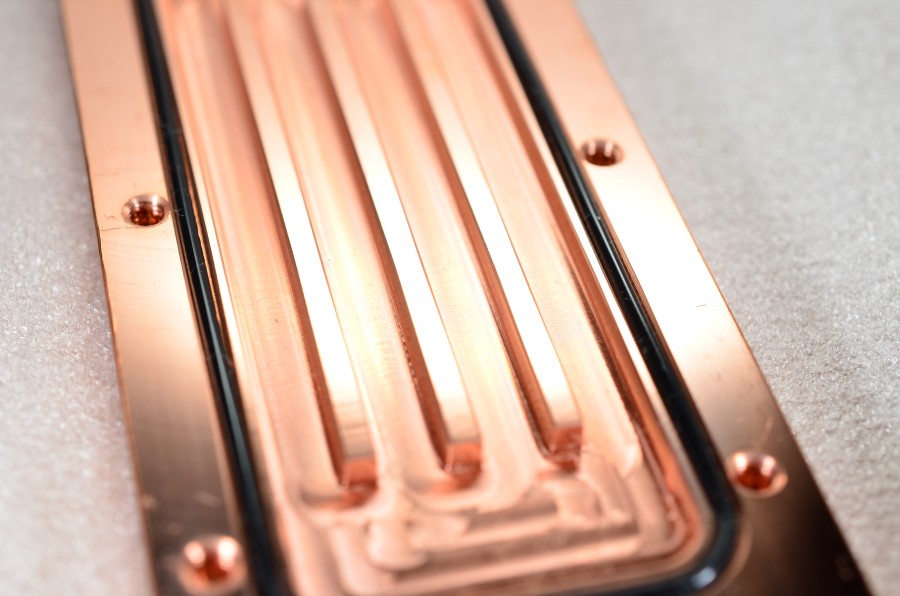

..eigentlich sieht man das Kupfer nur im Sonnenlicht so stark..

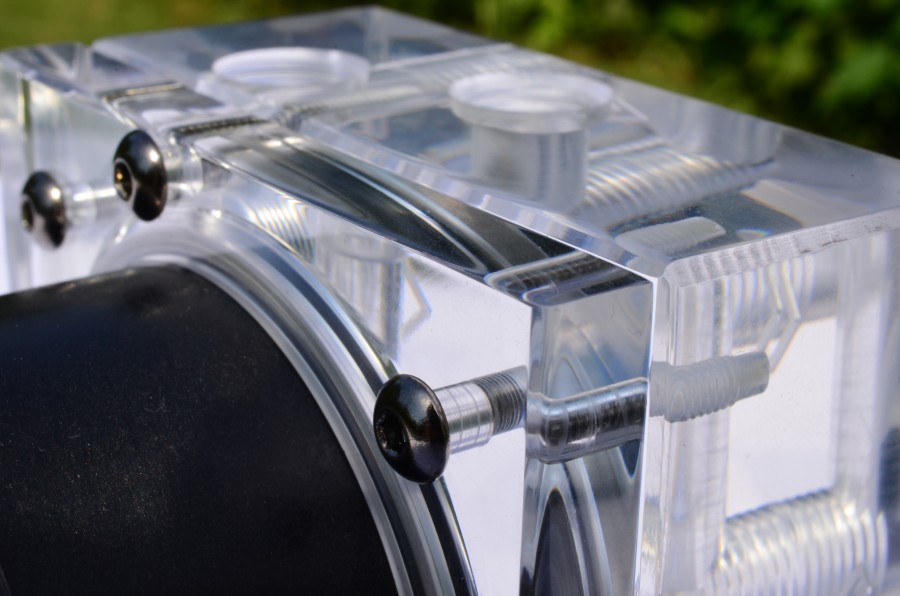

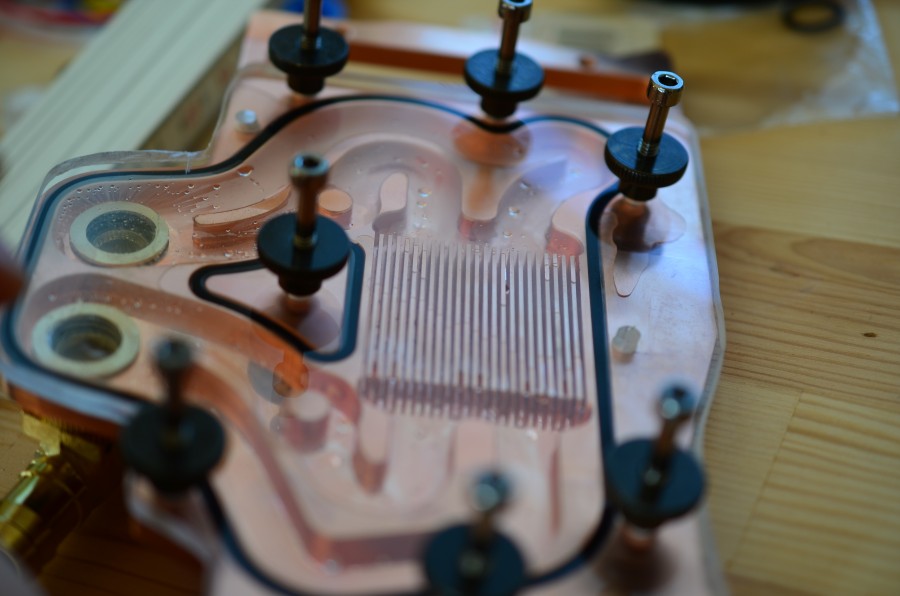

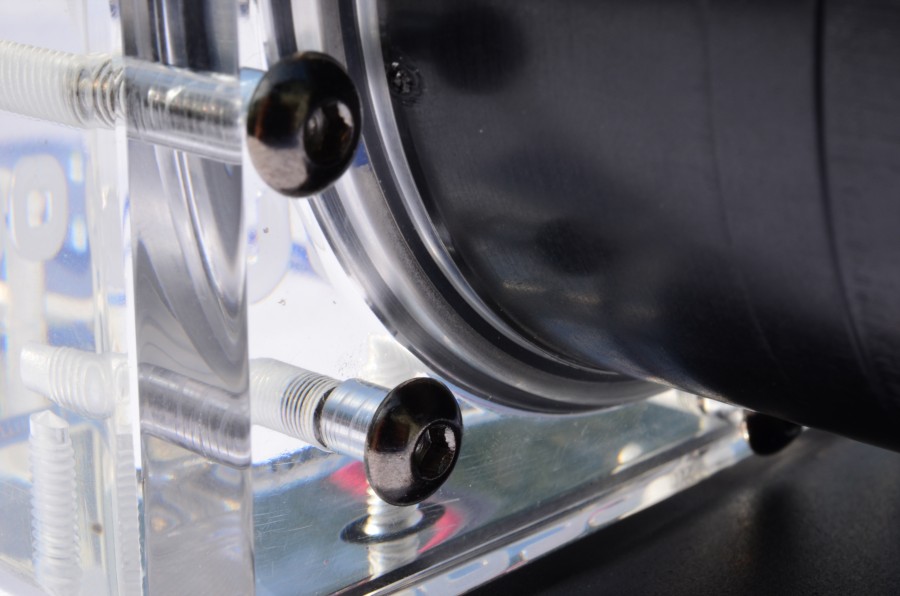

Soooo das war mal die erste Ladung. Keine Angst, der Grafikkartenkühler wird schon noch anders aussehen. Passende m4 Schrauben hatte ich gerade nicht, und den Plexideckel habe ich gestern nur grob rausgedremelt, um zu testen, ob er abdichtet. Leider war dies bei 5mm dickem Material nicht der Fall. Ich werde versuchen, den Deckel aus 10mm dickem Plexi lasern zu lassen. Dabei hoffe ich, dass der Druck der schrauben genügen werden..

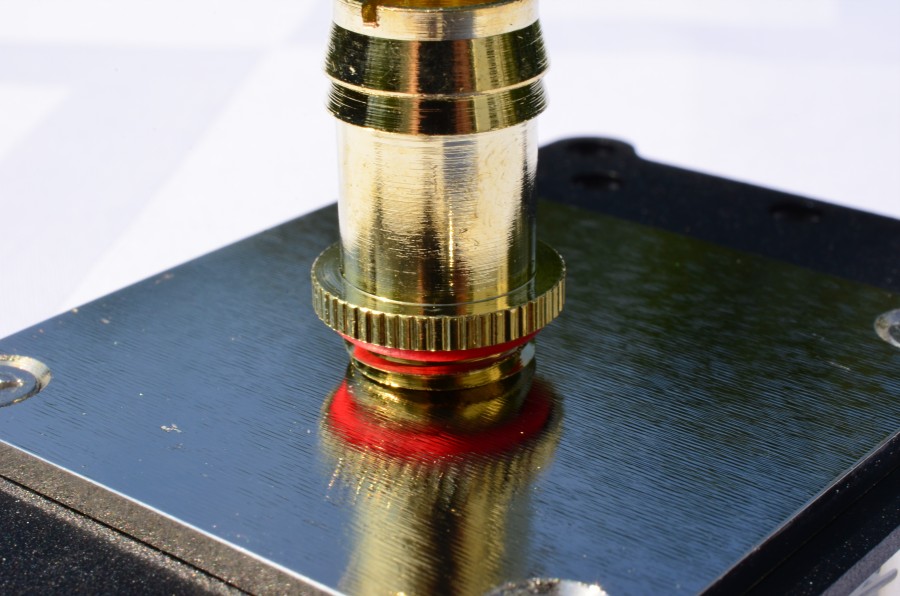

Beim Kühler Handelt es sich nebenbei um einen Alphacool NexXxoS ATXP ATI 7970, welcher nur mit einem verkupfertem oder vernickeltem Deckel verkauft wird.

Einen Termin für die Gehäuseherstellung habe ich nun auch: Am 29. August werde ich mit der Firma BÖRLIN Kunststofftechnik beginnen, und voraussichtlich am 3. September sollten alle Teile fertig sein. Vor allem der Schriftzug welcher wasserdicht sein sollte, bereitet leider momentan noch Probleme.. Wahrscheinlich wird eine Lösung mit Dichtungsring anstatt einer Verklebung nötig sein. Bei dem Rahmen bleibe ich bei dem 20mm dickem Material, da mir das Ganze sonst wirklich zu unstabil wird. Das Ziel wäre, beide Seitenteile abnehmen zu können, ohne das was in sich zusammenkracht.. Beim Preis hat die Firma mir zugesagt, etwas "machen zu können" wenn ich dabei bin und mithelfe, da dies ja meine Abschlussarbeit sei

Bezüglich den Computer Komponenten wird es (im Idealfall) auch bald Neuigkeiten geben.

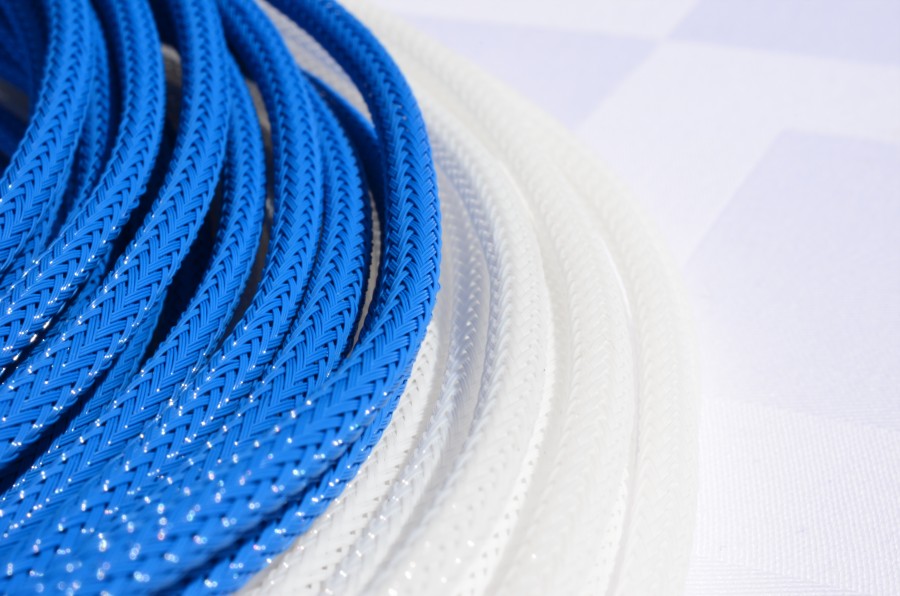

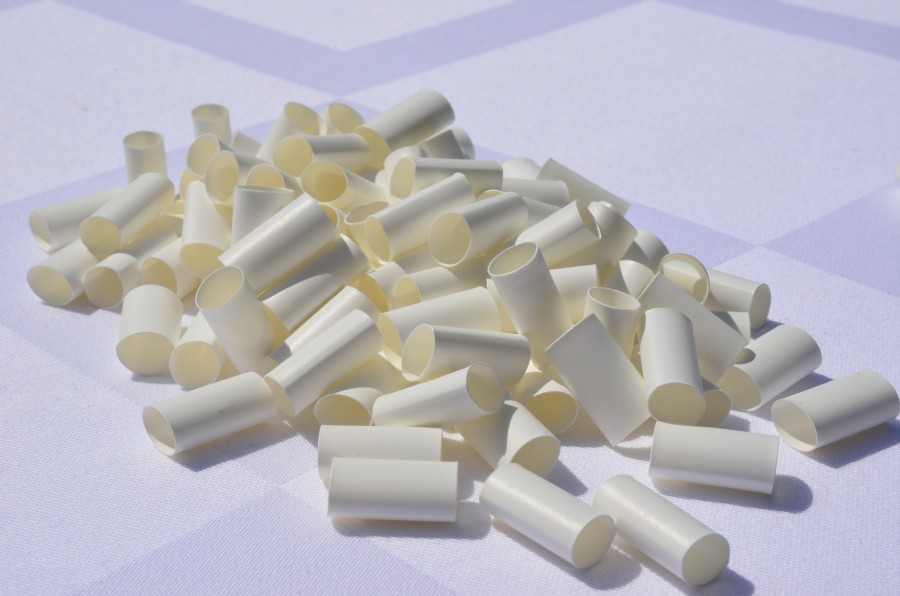

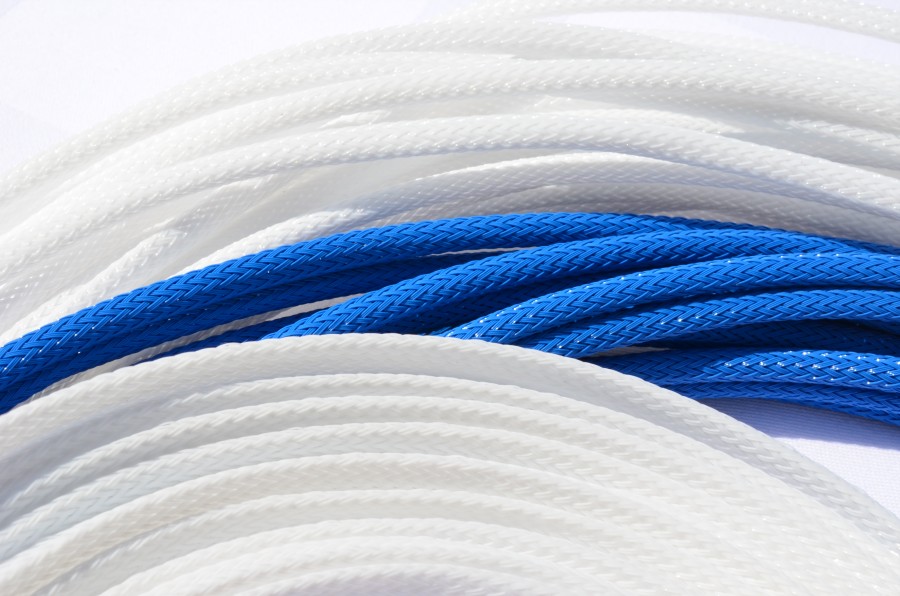

Hoffentlich haben euch die Fotos gefallen. Im Gegensatz zu den Empfehlungen von Nils, den Sleeve bei bedecktem Himmel zu fotografieren, habe ich strahlende Sonne gehabt. Trotzdem scheinen mir die Farben perfekt. Falls dies bei Profi-Sleeve-Fotografen ein No-Go ist, möchte ich mich dafür entschuldigen

Ich wünsche euch allen noch einen angenehmen Sonntag
[/Size]
