Tagebuch [Tagebuch] Wasserkühlung in der Black Pearl

[snapstar123]

[Tagebuch] Wasserkühlung in der Black Pearl

Hallo alle zusammen zu meinem ersten Tagebuch

Inhaltsverzeichniss:

Spoiler

Lüfter gesleevt
Netzteil Sleeven Nr.1
Netzteil Sleeven Nr.2
Netzteil sleeven Nr.3
Netzteil fertig gesleevt
Bestellung Nr.1
Probesitz im Gehäuse mit denn gesleevten Kabeln
Weitere Sleevarbeiten
CPU-Kühler Auswahl
Netzteil fertig gestellt komplett in Schwarz
Gehäuse nur mit fertigem NT und Mainboard sowie Lüfter
Mainboard zerlegt für Wakü
Bestellung Nr.2
Radiatorplatz
Die Radiatoren
Radiatorvorbereitung fürs Seitenteil
Bestellung Nr.3
Die Wasserpumpe
Die Lüfter
Platz der Pumpe im Gehäuse
Ausgleichsbehälter Nr.1
Platzsuche für Pumpe und AGB
Material für das Seitenteil und Radiatoren
GTX 470 mit dem Kühler Prolimatech MK-13
Fullkoverkühler fürs Mainboard
Seitenteil verstärkt
Probesitz der Vandalismustater für Power und Reset
Bestellung Nr.4
Wakü Testaufbau Nr.1
Wakü-Kühler probesitz auf dem Mainboard
T-Balancer BigNG und der Analoge Senorhub
Bestellung Nr.5
Bestellung NR.
Wakü-CPU-Kühler auf dem Board
AGB, Pumpe und Netzteil verbaut
Radis am Seitenteil
DFM zwischen beiden Radis
Kabel hinten am Seitenteil
Kabelsalat
GPU-Kühler

Das neue Inhaltsverzeichniss da neues Gehäuse und damit ihr mehr Überblick habt,
hier gehts weiter mit dem neuen Gehäuse

Spoiler

Neue Gamingmaus
Neues Gehäuse
Grafikkartenkühler in bearbeitung
Radiator Planung und kleine Bestellung
Neue Radis fürs Gehäuse
Einbauplan der Komponenten
Deckelausschnitt für Radi und Bestellung
Radi im Deckel mit Radiblende
Ausschnittfehler
unterer Radi mit NT, Einbau Nr.1
Ausschnitt fürs NT Nr.1
Einbauplan der Komponenten so soll es aussehen
Boardbearbeitung und NT neu fertig gesleevt

​

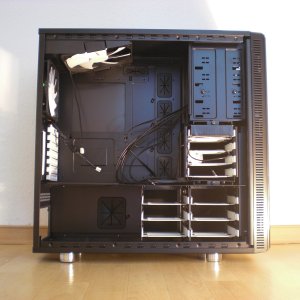

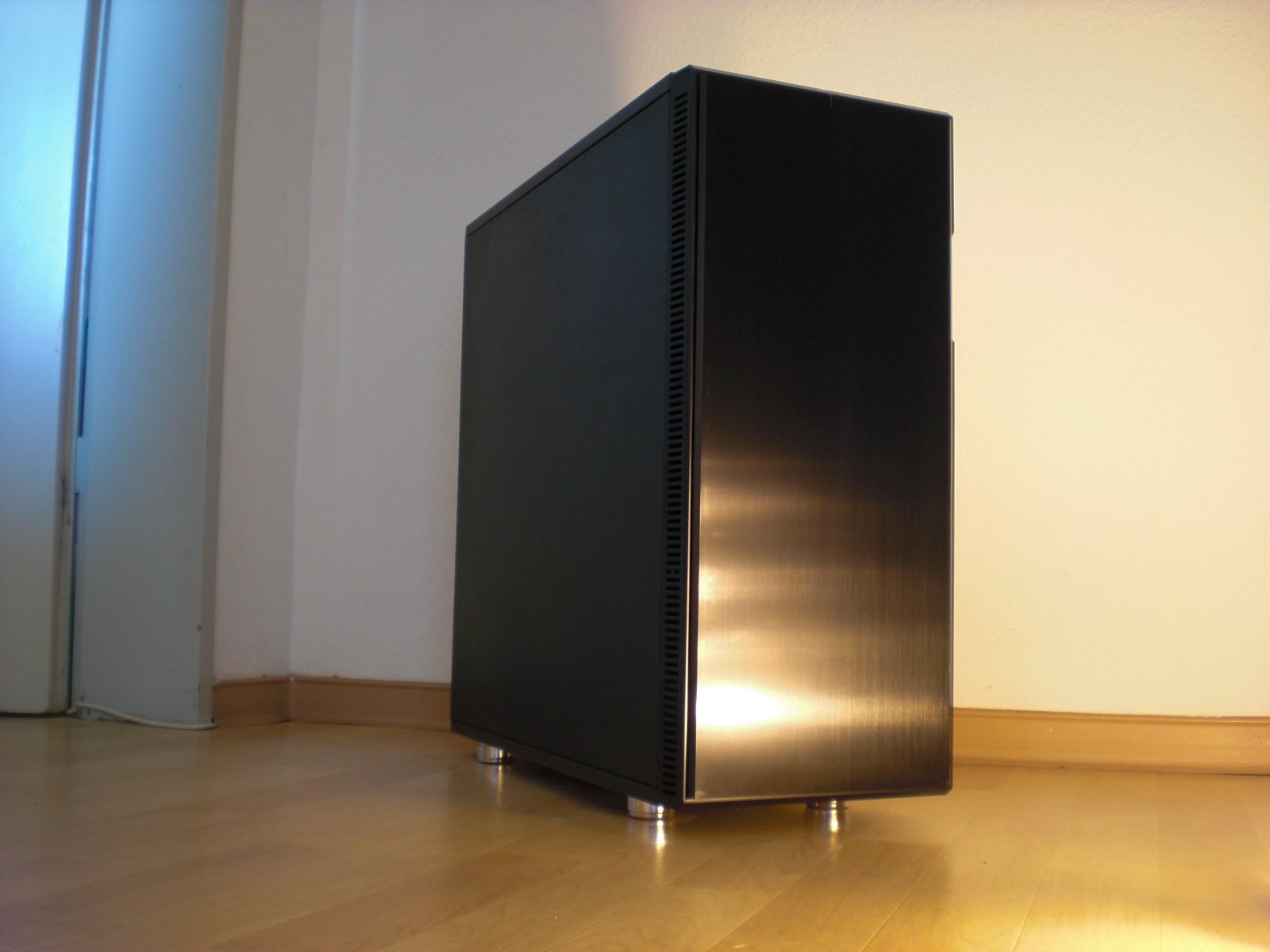

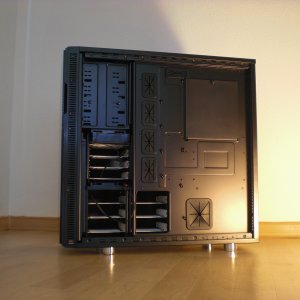

Es kommt das neue Gehäuse Fractal Define XL Black Pearl zum Einsatz, es ist sehr schön von der Optik her und man hat keine Platzprobleme wie die Wakü intern zu verbauen .

Spoiler

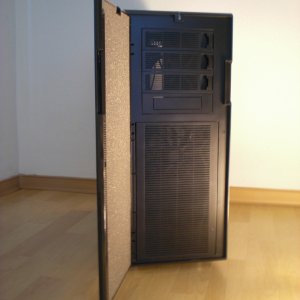

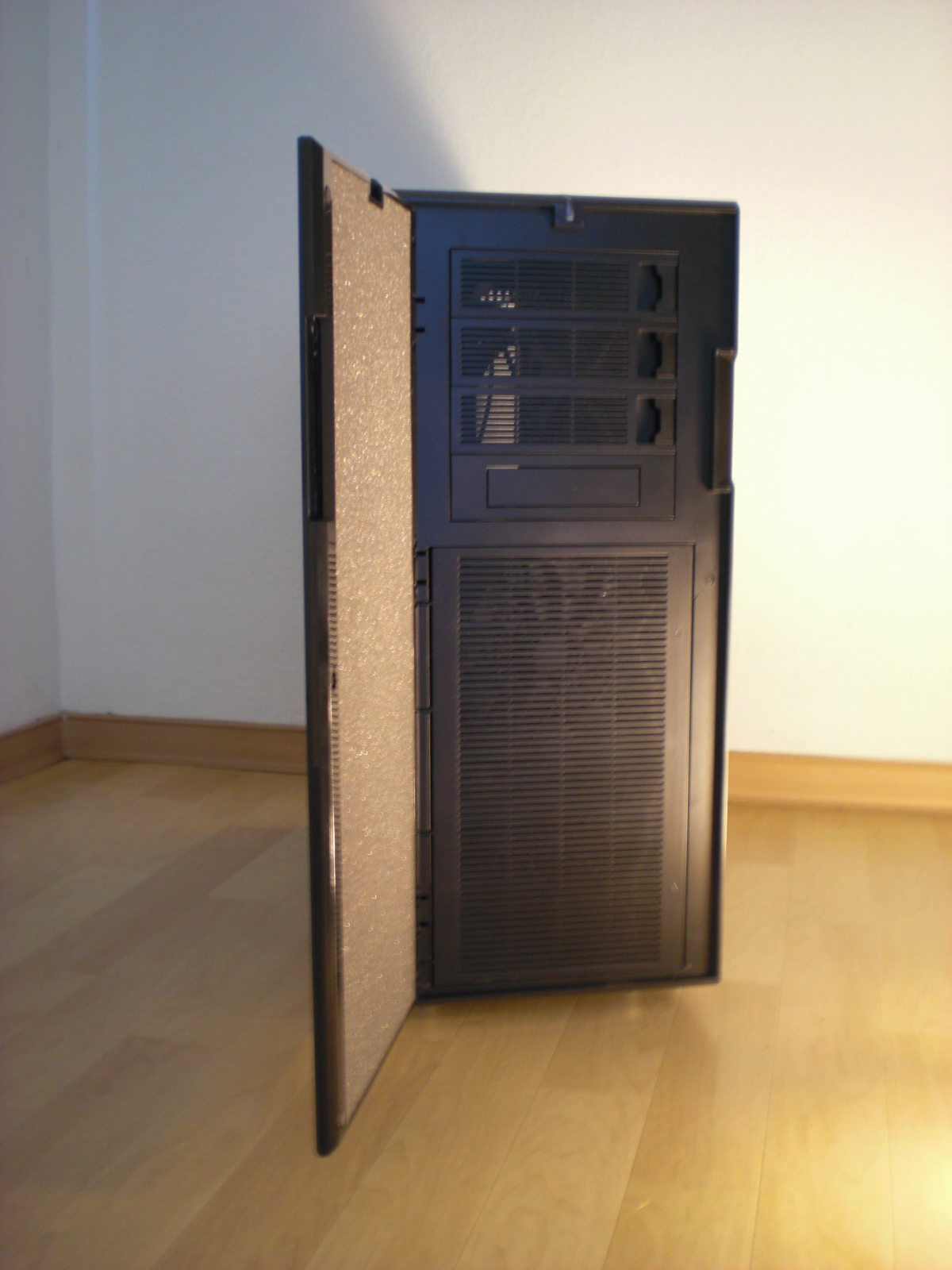

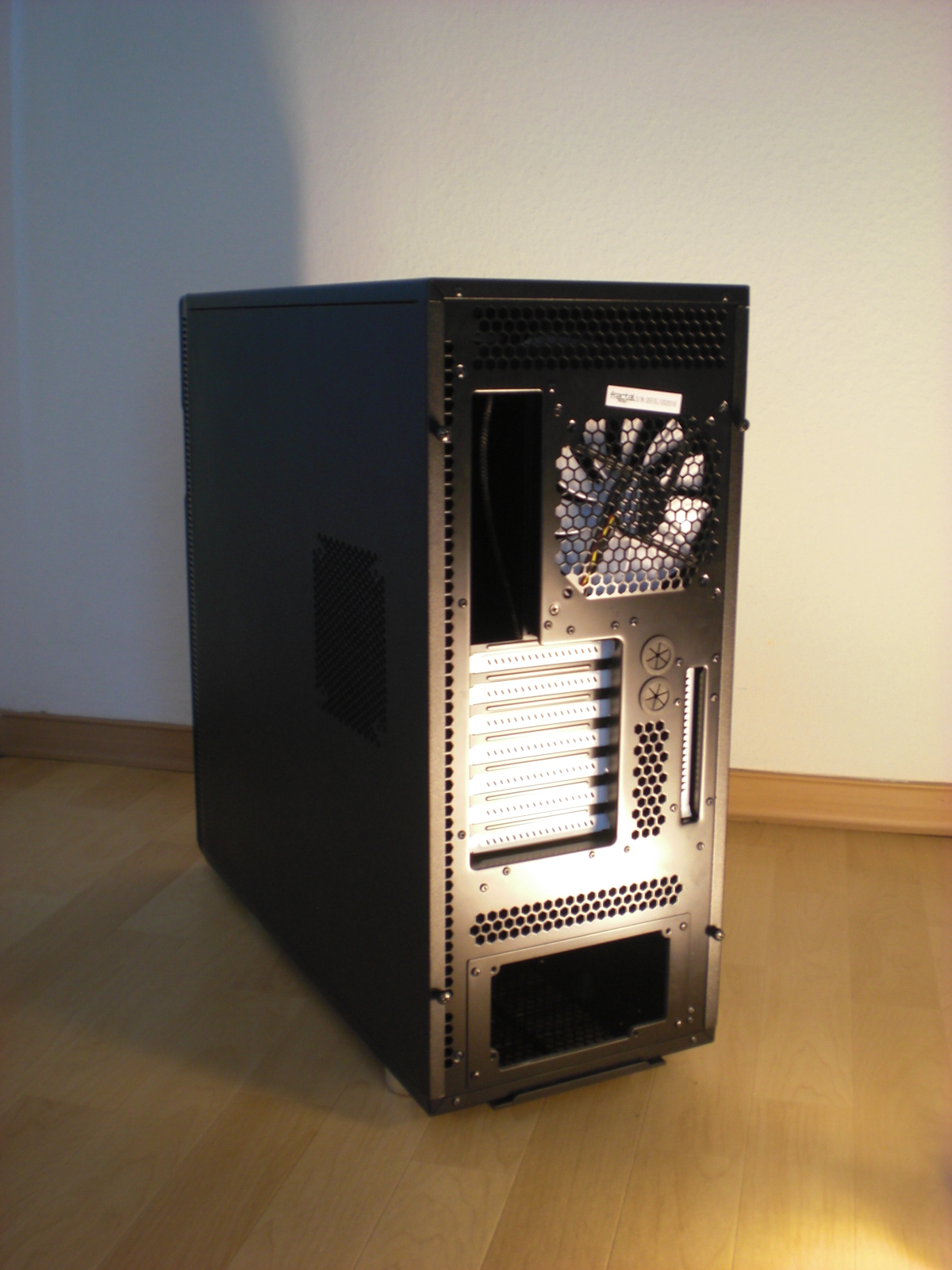

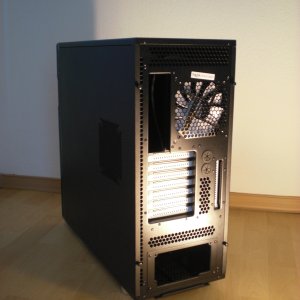

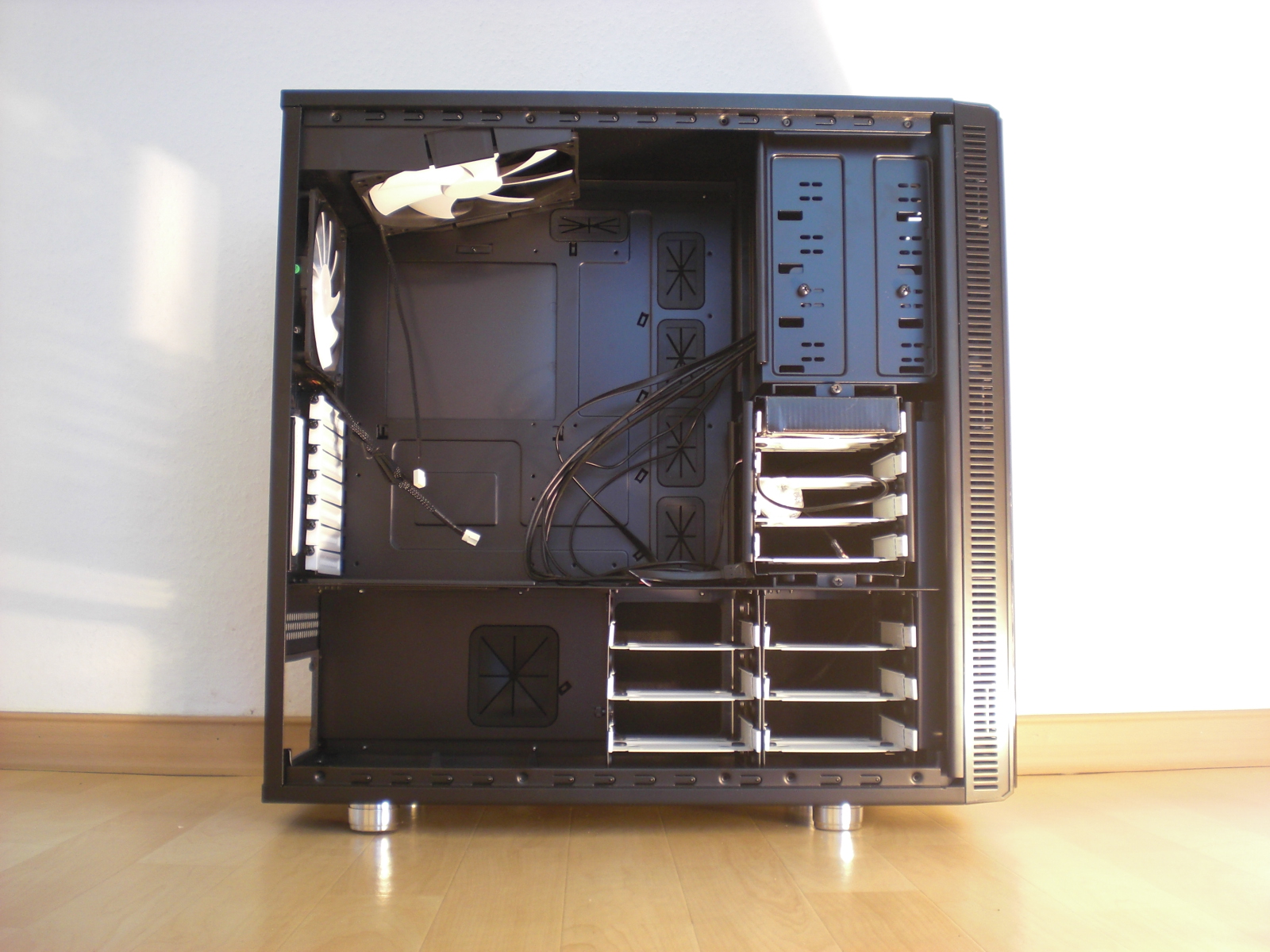

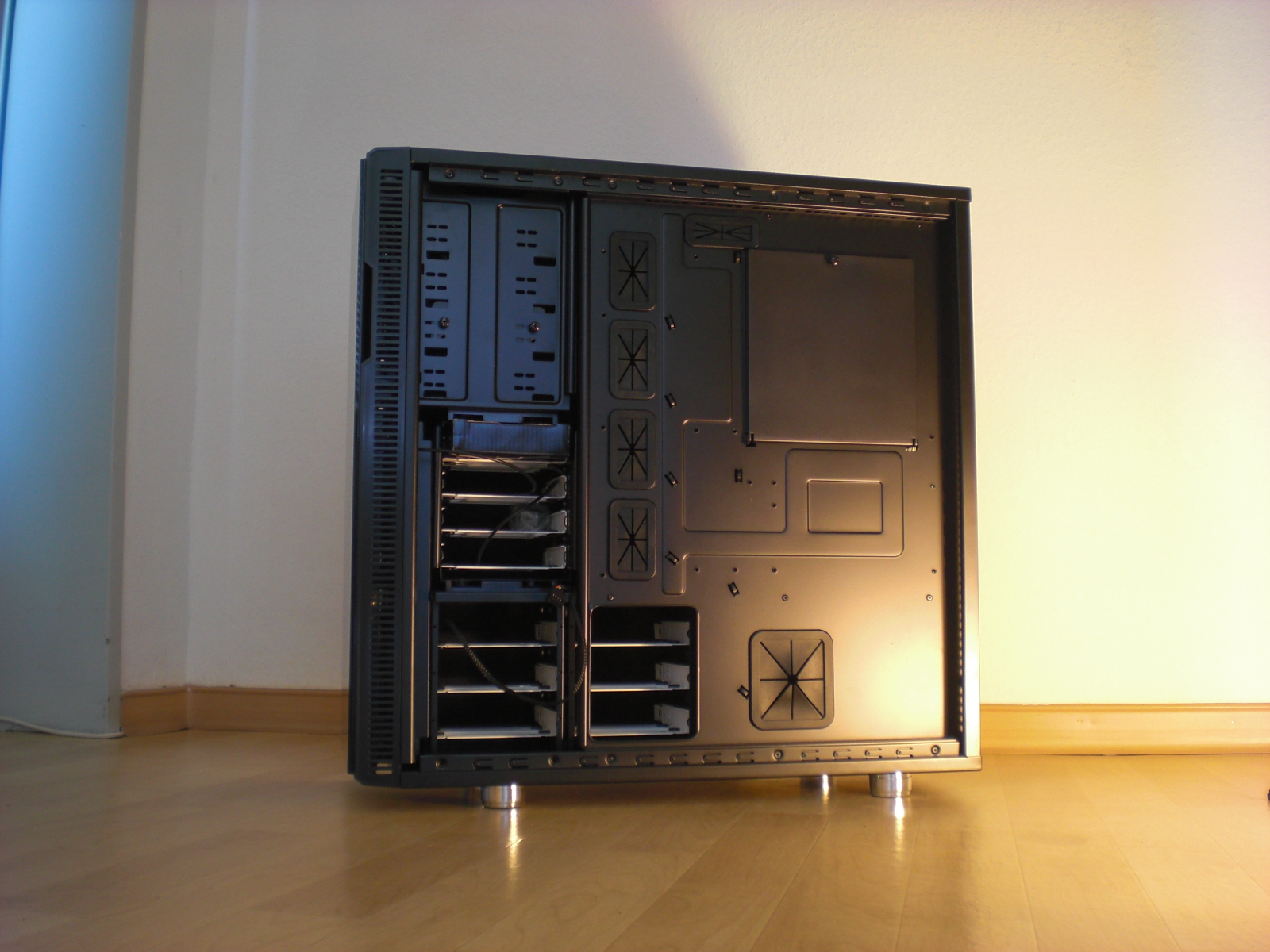

Das Gehäuse macht einen sehr stabilen eindruck, sehr gute Verarbeitung und vom Optischen her genial

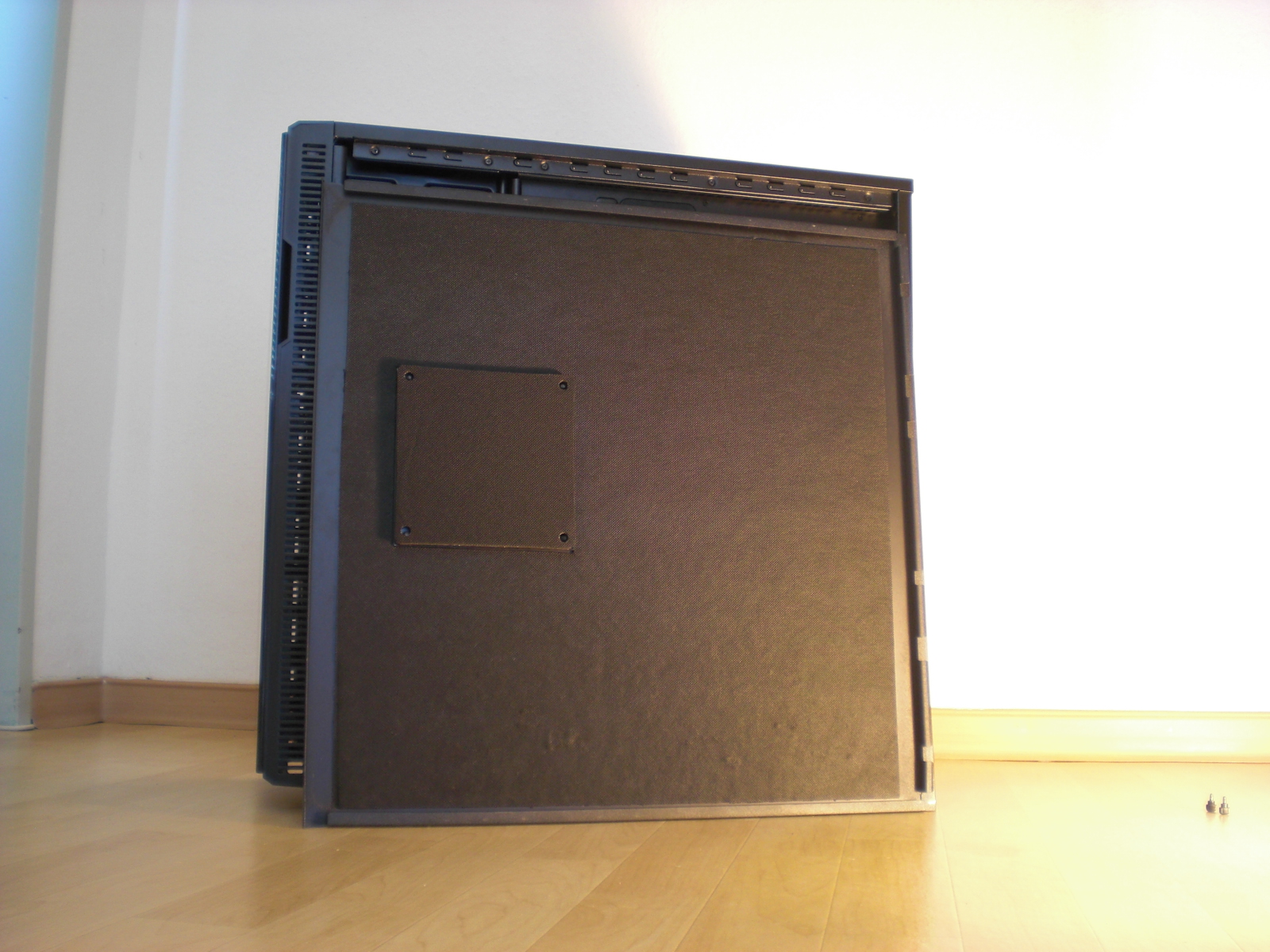

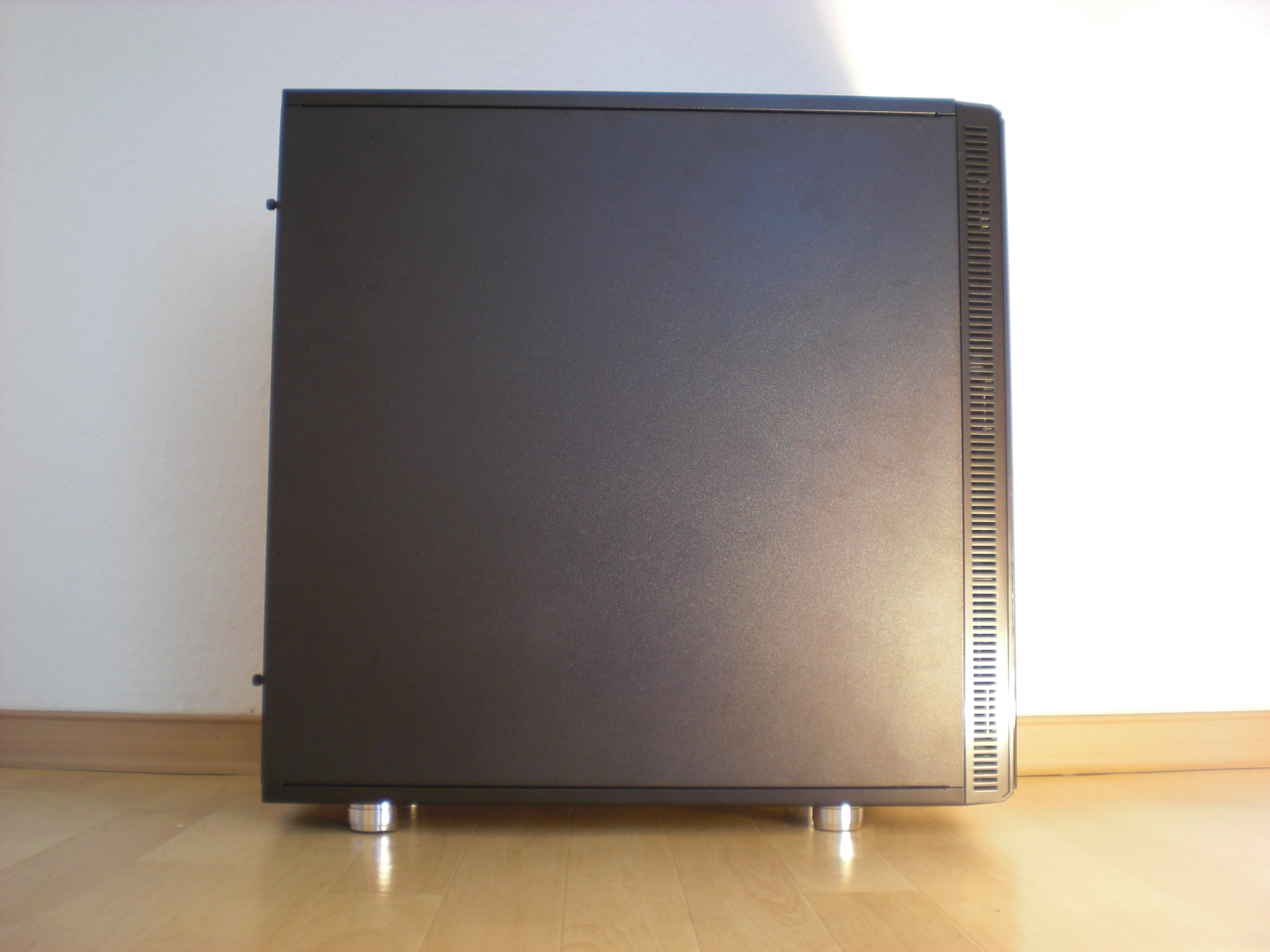

Wie man auch sieht sind die Seitenteile gedämmt sowie die Front für leisen PC-Betrieb

Ein grosser Dank geht an die Firma Fractal für das neue Gehäuse Define XL Black Pearl



Die Kabel werden natürlich alle gesleevt, die Sleeves sowie Schrumpfschläuche kommen von Techflex Germany.

http://extreme.pcgameshardware.de/[...treme.pcgameshardware.de/media/21.349243/full

[/spoiler]
So das sind die Sleeves und Schrumpfschläuche die ich von Techflex Germany bekommen habe. Da wird natürlich das Netzteil gesleevt sowie Lüfter, Lüfersteuerung und alle möglichen Kabel die im gehäuse rumliegen und noch mal besten dank für die Sleeves .

Kommen wir zur Hardware die verbaut wird kann aber noch was dazu kommen wie eine SSD oder eine neue Grafikkarte.
Intel Core I5 750
DFI Lanparty DK P55 T3eH9
G-Skills F3 1600Mhz CL9 2x2GB
XFX 280GTX mit Kühler AC Accelero Extreme GTX280
Corsair HX 650W
Scyth Kaze Master (black)
LG DVD Brenner
Samsung F3 500GB
Lüfter Xigmatek XLF 1500RPM 120x120x25mm
Lüfter Scyth Slip Stream 1600RPM 120x120x25mm
Als Kühler wird erst mal der Thermalrigthe Ultra 120 Extreme oder der IFX-14 zum einsatz kommen bis die Wasserkühlung eintrifft.
WLP ist die Zalman ZM-STG1 und zum säubern das Artic Clean
Hier sind Bilder von der Hardware hoffe sie gefallen euch auch .

Spoiler

So was jetzt direkt ansteht ist das Gehäuse genau der farbe an zu passen in Schwarz und Orange bis ins kleinste Detail.
Es wird sehr viel gemacht, als erstes Sleeven das wird etwas dauern.
Dann kommt noch eine Wasserkühlung dauert aber noch ein bisschen bis die kommt.
LEDs werden getauscht in orangene und es werden auch LED-Leisten gebaut für denn Unterboden damit das Gehäuse schön ausgeleuchtet wird.
Wenn die Wasserkühlung kommt werde ich Schläuche benutzen die Klar sind sowie die Flüssigkeit denn das leuchten übernehmen die LEDs.
Es werden auch Sachen lackiert, Lüfter umgebaut und vieles mehr.
Ich hoffe soweit sieht das Tagebuch schön aus, ich bin für Vorschläge immer offen, ach ja ich werde alles was gethan wurde immer auf die erste Seite schrieben und die neusten Bilder hoch laden damit man sich besser zurecht findet.
Ich bin für Kritik immer offen und hoffe was ihr mir so an Vorschläge geben könnt wenn gewisse Sachen anstehen wie mit Wasserkühlung aber das dauert noch ein bisschen , Mfg Snapstar

Die Sponsoren die mir sehr geholfen haben das Projekt zu verwirklichen

​

Ein grosser Dank geht an Aquatuning und Phobya die mir die Artikel zur verfügung gestellt haben



Ein grosser Dank geht an Innovatek für denn I5 CPU-Kühler denn AGB Tank-O-Motik und die speziell Schläuche von Innovatek



Ein grosser Dank geht an die Firma Lumitronix für die massigen LEDs sowie Kleinigkeiten



Ein grosser Danke geht an die Firma LiquidExtasy.de für die Wasserkühler Mainboard und Grafikkarte



Ein grosser Dank geht an EK Waterblocks für die Bereitstellung des neue Zubehörs für denn CPU-Kühler
​



[Klartext]

AW: [Tagebuch] Midgard goes Black and Orang

Hey.

Und der nächste der sein Midgard Orange/Schwarz macht >.<

Mittlerweile echt soo viele, mir inbegriffen

Nur vor meinem, hab ich keins gesehen Alles Nachmacher

Nein Quatsch^^

Bin mal auf deine Umsetzung gespannt und werde es im Auge behalten

Klartext



[snapstar123]

AW: [Tagebuch] Midgard goes Black and Orang

@Klartext ja es sind ziemlich viele die in Schwarz und Orange ihr Case modden aber es sind auch schöne farben .
Ich hoffe auch das der Casemod ein erfolg wird denn es gibt viel zu machen.
Sobald ich mit denn Sleeven fertig bin kommen mal Bilder davon, erst mal die lüfter beim Netzteil bin ich noch unentschlossen da ich das Corsir HX 650W habe und ein Be Quiet DPP P7 550W was sich besser Sleeven lassen würde beim Corsair sind es halt Flachbandkabel und die sind so zu sagen alle zusammen geschweist die Kabel nach einander aber es geht schon habe es probiert.
Das gute beim Corsair das alle kabelstränge Schwarz sind und somit es gut für die Sleeves sind.
ich weis noch nicht welches NT des wegen kommen erst mal die lüfter.
Werde mal bei dir vorbei schauen und vieleicht ein paar Ideen klauen, nein alles nur Spass .
Es wird sehr viel gemacht aber immer mit der Ruhe ich fange ja gerade erst an und mal schauen was noch alles kommt , Mfg Snapstar



[Klartext]

AW: [Tagebuch] Midgard goes Black and Orang

Guck doch bei mir

Ich wurde schon mehrmals gefragt, wie ich den bitte nen 360er Radi in das Midgard bekommen habe und den 240er unten

Ja, du hast recht, es sind schöne Farben !

Frohes Modding !

[X] Abo



[snapstar123]

AW: [Tagebuch] Midgard goes Black and Orang

@Klartext wenn ich die zwei Trippel Radiatoren bekomme werde ich sie am Seitenteil befestigen und zwar Waagerecht das gute ist das es ja schon Lüftungsöffnungen gibt am Seitenteil wodurch die Lüfter die Luft noch besser ansaugen können.
Also am Seitenteil links wo viele denn Mora anbringen so ungefähr.
Muss halt abwarten zwecks denn Radiatoren aber ich schau mal bei dir rein , Mfg Snapstar

Hast eine Bewertung bekommen denn die Bilder sind echt genial.
Wenn ich fertig bin kommen auch schöne Bilder ins Sysprofiel, Mfg Snapstar

So hier mal ein paar Bilder von einem lüfter der gesleevt wurde, mir fehlen eigentlich noch die 3Pin Anschlüsse in Orange damit es perfekt aussieht.
Also hier die Bilder hoffe es passt so

Spoiler

Mfg Snapstar
