(Tagebuch)"Dreamy Water" Der Tisch Die zweite(FERTIG)

[bennySB]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Dann hat PCGH vielleicht gerade Probleme oder es werden gerade Wartugsarbeiten durchgeführt o.ä.

Mal was anderes:
Was für Maße hast du eigentlich für deinen Tisch angenommen? Als Tisch-Oberkante oder auch die Unterkante (wieviel Raum für die Beine) etc.



[Phillip_Sparky]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Auf iphone gibts nur Safari.
Hab es ebend kurz geschafft aber jetzt gehts wieder nicht.
Das bearbeiten Feld bleibt immer leer und grau.
Hmm komisch.

Ich habe auch eins in der Hand und mit dem geht es in Safari... Blöd das es bei dir nicht geht

Habe aber auch noch ne Frage:
Und zwar wie dick ist eigentlich die Glasplatte die auf den Tisch kommt?



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Also, ich habe eigentlich die Maße eines normalen Schreibtisches übernommen. Da ich knapp 2 m groß bin und es für mich immer eng unter dem Tisch wird(Stuhl ganz unten) bin ich etwas höher gegangen.
Normale Tischhöhe 75cm, ich bin auf 78cm. Unterkante hatte ich auch das Maß des Tastatur Ausschubs verwendet, habe ich aber nicht im Kopf.
Und Beinfreiheit hätte nat. mehr sein können aber da muss man Abstriche machen. 40 cm breite musste reichen.

Die Glasplatte ist 6mm Dick. Sicherheitsglas.
Der Schreiner sagt: rechts und links aussen einen Holzkeil gelegt und man kann drauf Tanzen ohne das sie bricht.
Das probiere ich lieber nicht aus!

Ok bearbeiten klappt glaub wieder.
Verlauf gelöscht und Neustart!



[bennySB]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Naja mal schauen wie es wird. Die Problematik mit der Größe kenne ich nur zu gut (1,96m). Habe meinen Tisch mal mit 80cm in der Höhe geplant und 67cm Unterkantenmaß.



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Oh dann Denk noch an die Justierbaren Füsse. Ich habe noch keine dran und hab den Stuhl schon ganz oben. Wenn ich dann noch an die Glasplatte + Glasentkopplung(oder wie das heisst) denke. Ich lass mich überraschen. Ich sag es wird Hammer!



[Phillip_Sparky]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Oh dann Denk noch an die Justierbaren Füsse. Ich habe noch keine dran und hab den Stuhl schon ganz oben. Wenn ich dann noch an die Glasplatte + Glasentkopplung(oder wie das heisst) denke. Ich lass mich überraschen. Ich sag es wird Hammer!

Du meinst wohl BAUSCHAUM?! (Spaß)

Was mich ja interessieren würde ist ob du schon ein Plan hast wo du die Sensoren anbringen möchtest und gibt's bald ein Update zu den Schaltern etc?



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Die Schalter kommen an Position 2.
evtl. Power/Reset rechtes Bein und die Lichtschalter linkes Bein.
Hab aber gerade noch ein kleines Problem damit. Einschalten mit Powertaste klappt aber das ausschalten mit der Taste will nicht so richtig.
Beide Kabel zusammen halten , Pc aus.
Wenn ich es aber über den Taster versuche, Taster gedrückt lassen passiert nichts. Hab auch beide möglichkeiten versucht( offener und geschlossener Kreis)

Und die Sensoren, ohh da gibts reichlich.
Das wird boch ein mächtiges Kabelchaos.
Die integrierten Roten Temperaturanzeigen sind für CPU, GPU und Wasser.
Die Fühler schiebe ich meistens nur unter den Kühler, möglichst nahe am Kern.
Aber ich habe ja auch noch einen Heatmaster I, der die Steuerung für alles übernimmt.Da fallen dann auch noch reichlich Sensoren an.
Bisher habe ich immer CPU mit 4 Lüfter auf einem Radiator und GPU mit dem anderen Radiator und seinen Lüfter gesteuert. Der 3.und 4. Regelkreis macht dann meistens die HDD temp verbunden mit den Gehäuselüftern oder Wahlweise auch die Heatmaster temp selbst,.



[bennySB]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Das klingt fast danach als ob dein Taster nicht eingerastet bleibt wenn du mitm Finger drauf bleibst.

Hast du nen Durchgangsprüfer o.ä. da um das mal zu Messen?



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Das klingt fast danach als ob dein Taster nicht eingerastet bleibt wenn du mitm Finger drauf bleibst.

Hast du nen Durchgangsprüfer o.ä. da um das mal zu Messen?

Taster rasten nicht ein, nur Schalter.
Ich habe 2 Taster für "Power" und "Reset" und 2 Schalter für UV und alles was weiss leuchtet.
Die Schalter laufen und die Taster schalten Licht, auch ein, wenn man gedrückt lässt. Beim loslassen geht das Licht wieder aus. So wie es sein soll.
Aber die Ausschaltfunktion am pc geht nicht.
Na ich werd sie erst mal verlöten, vielleich gehts dann.
Prüfer hab ich Samstag gekauft.



[bennySB]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Das Taster nicht rastend stehen bleiben ist mir schon bewusst (Ausgebildeter Elektroniker ).
Was ich dir damit vermitteln wollte ist, dass der Taster ggf. beim Tasten nur einmalig einen Impuls heraus gibt, egal ob er gedrückt bleibt.

Da du aber sagst, dass beim gedrückt halten das Licht an bleibt scheint dieser Fall nicht vorhanden zu sein,



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

So nach langem rum ärgern klappts nun wieder(firefox)

Na dann schau ich doch mal wie viel ich heute noch schaffe.

Mein Thread ist zwar ziehmlich unübersichtlich in diesem Forum aber es ist halt ein Tagebuch und kein Worklog,
wenn, ich den ganzen Beitrag überarbeite dann stimmen die Gespräche nicht mehr überein.

Ich fang mal mit ein paar Kleinigkeiten an:

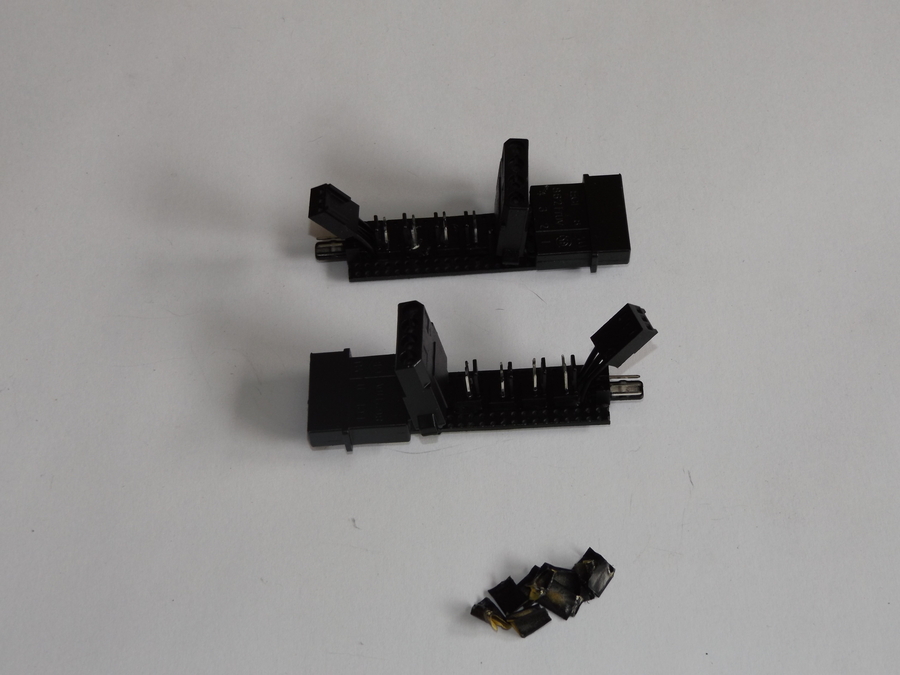

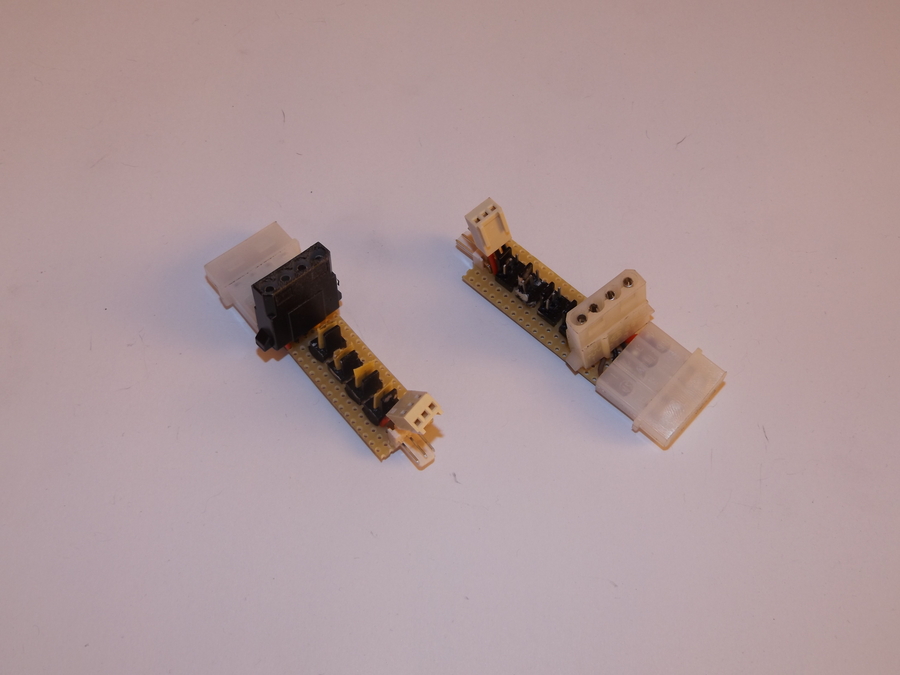

Hier habe noch einige 3-Pin Ports/Verteiler Stationen gebaut, die dann mit den Schaltern gekoppelt sind um die Beleuchtung zu übernehmen.
Multioption!! :vain:

so das Ergebniss

und noch etwas Farbe (mit Grundierung versteht sich)
ist nichts von dauer aber so sieht es nicht ganz so nach Baustelle aus!

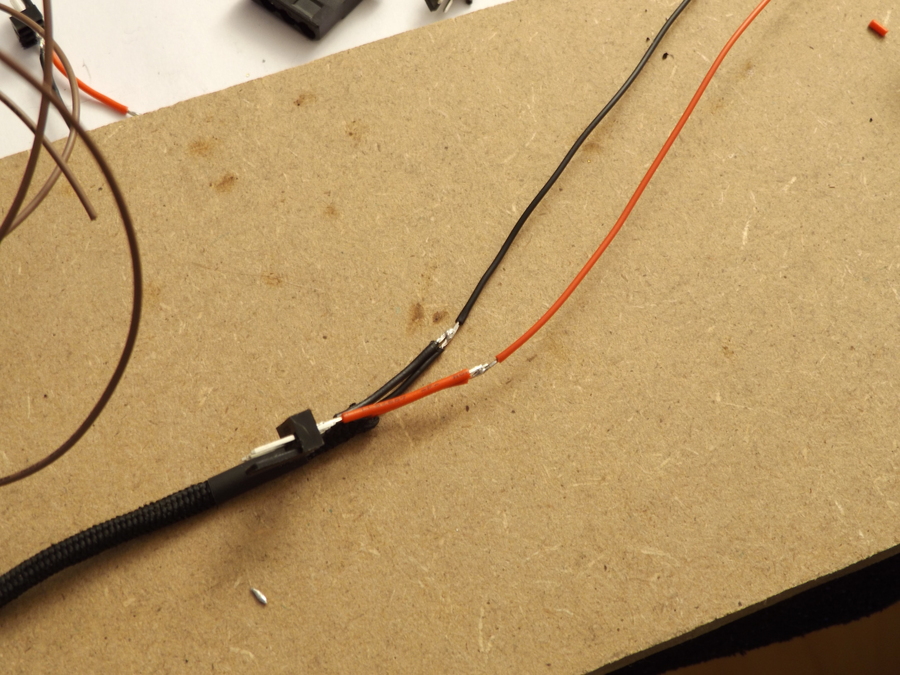

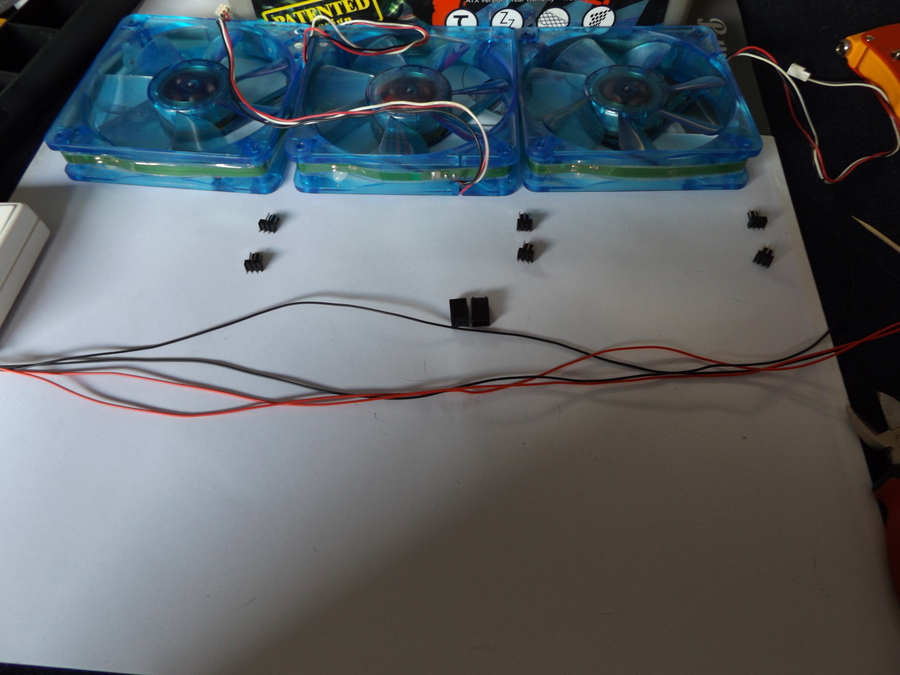

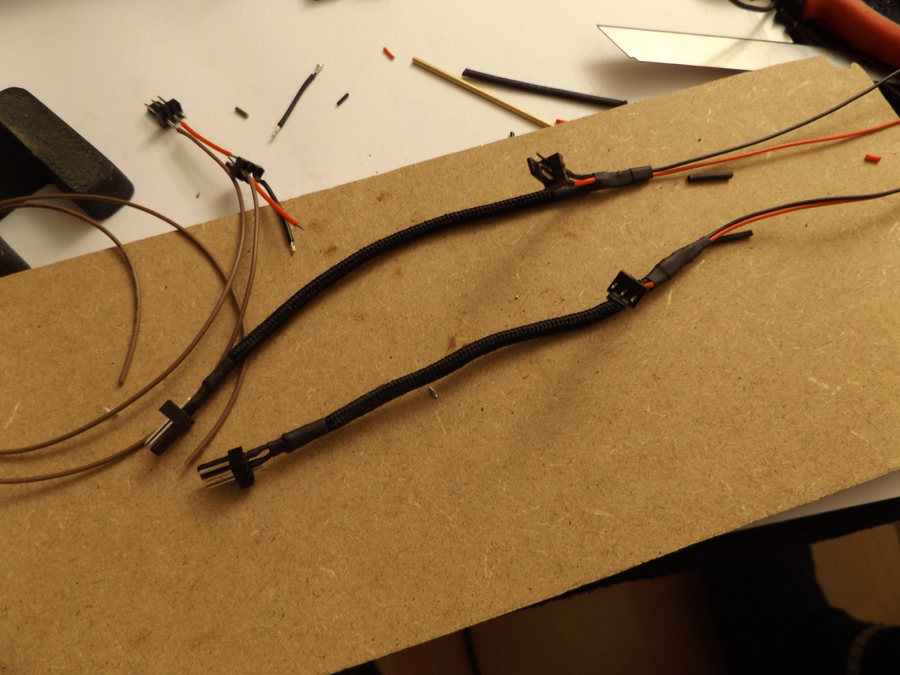

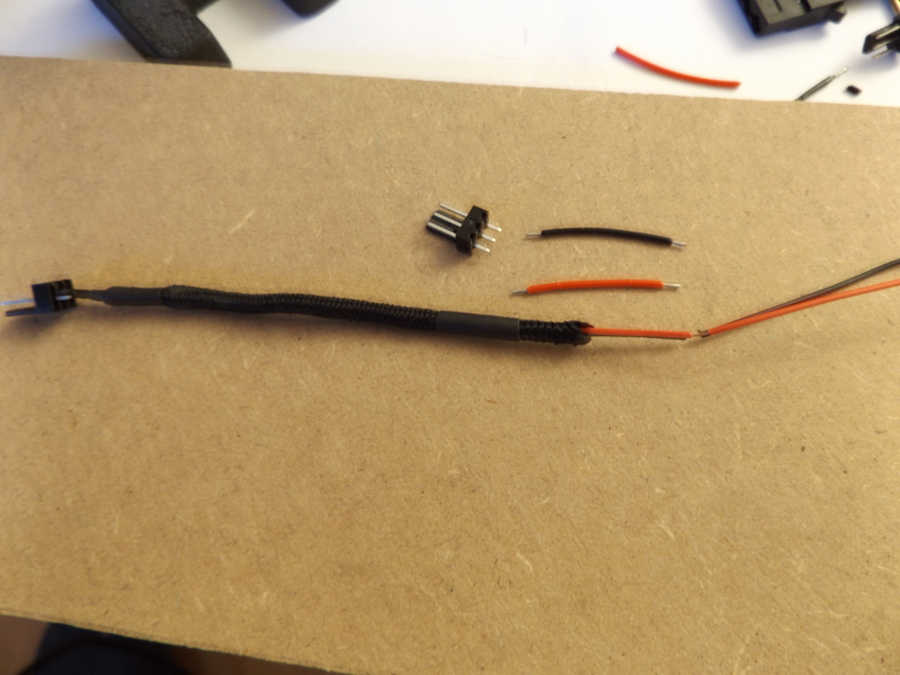

Nun mussten noch ein paar richtige Y-Kabel gebastelt werden,warum man so was nicht kaufen kann ?
Alternativ hätte ich auch alle Kabel von den Lüftern abschneiden können und zu einem Strang verbinden aber die Noisblocker haben direkt am Lüfter einen 3 Pin Anschluss und optional Verlängerungen im Zubehör.
Also Pi mal Daumen die Maße genommen

dann alles Stück für Stück gesleevt und mit Schrumpfschlauch versehen (soweit es mir möglich war)

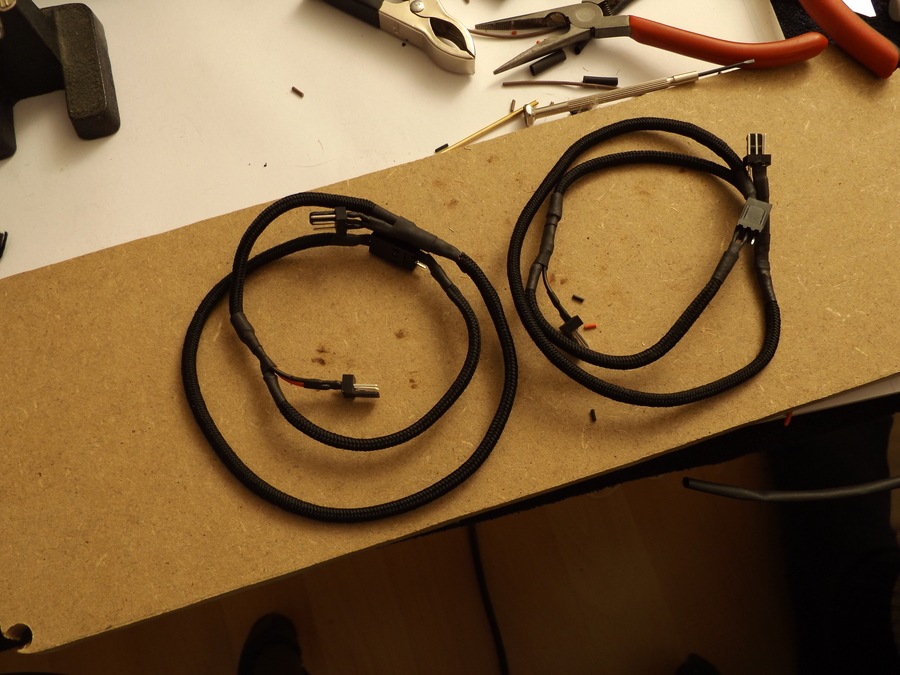

und FERTIG

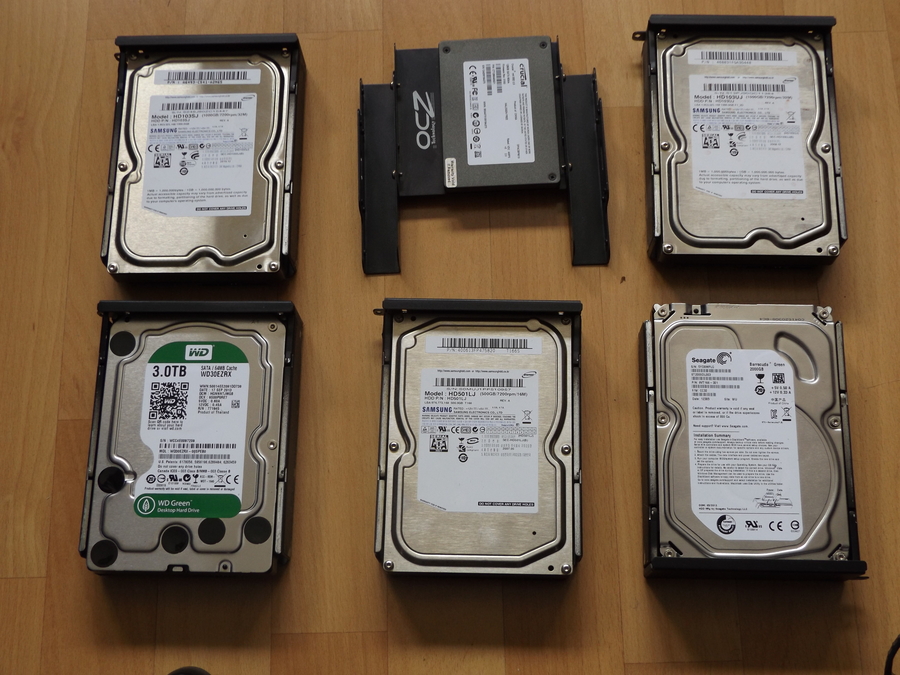

Mit dem HDD-Käfig fallen nun die Kabelausgänge anders als ursprünglich geplant, also habe ich den Boden dementsprechend angepasst.

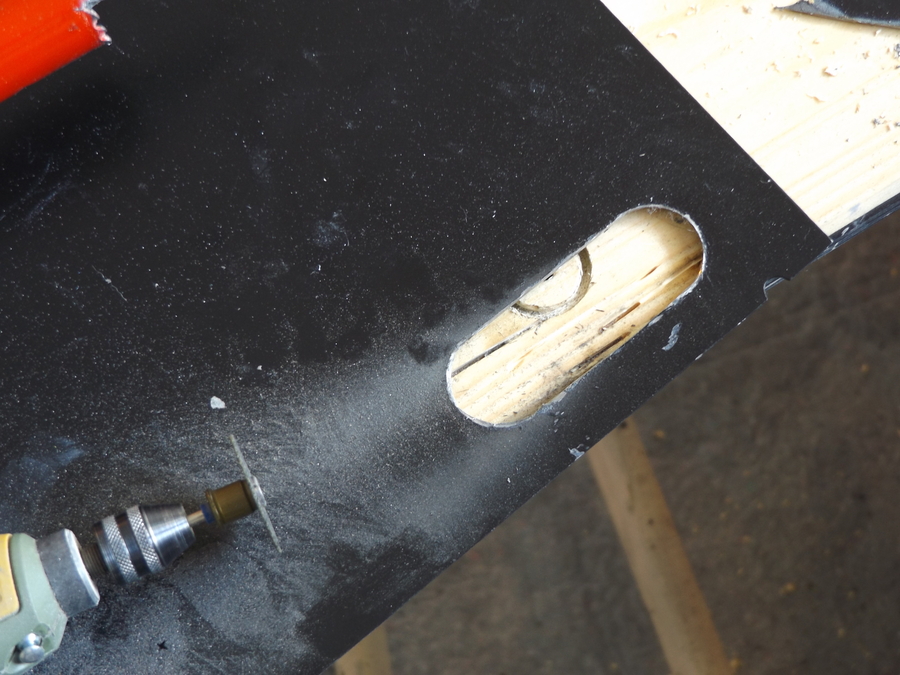

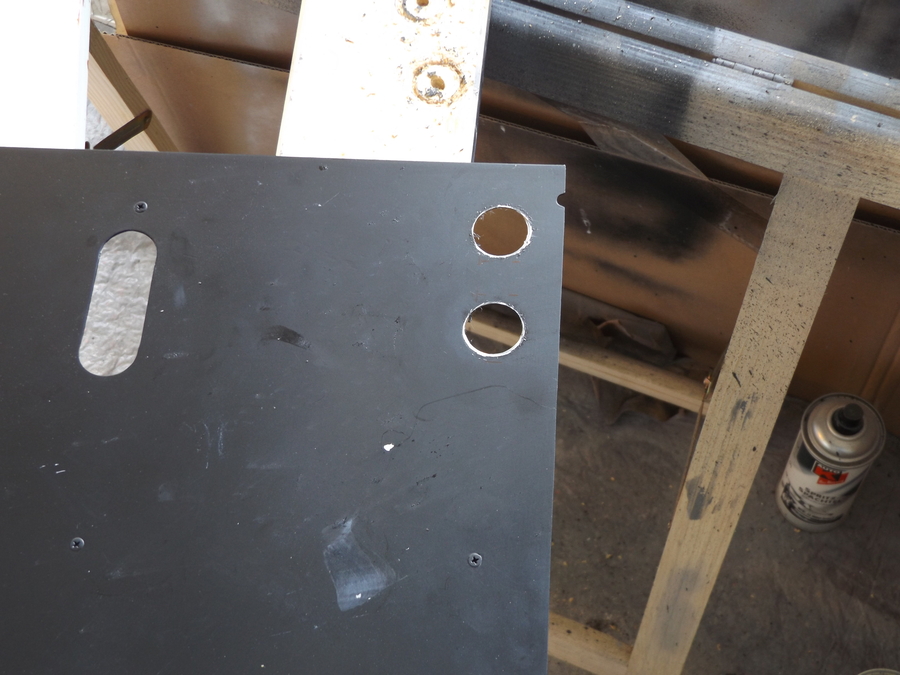

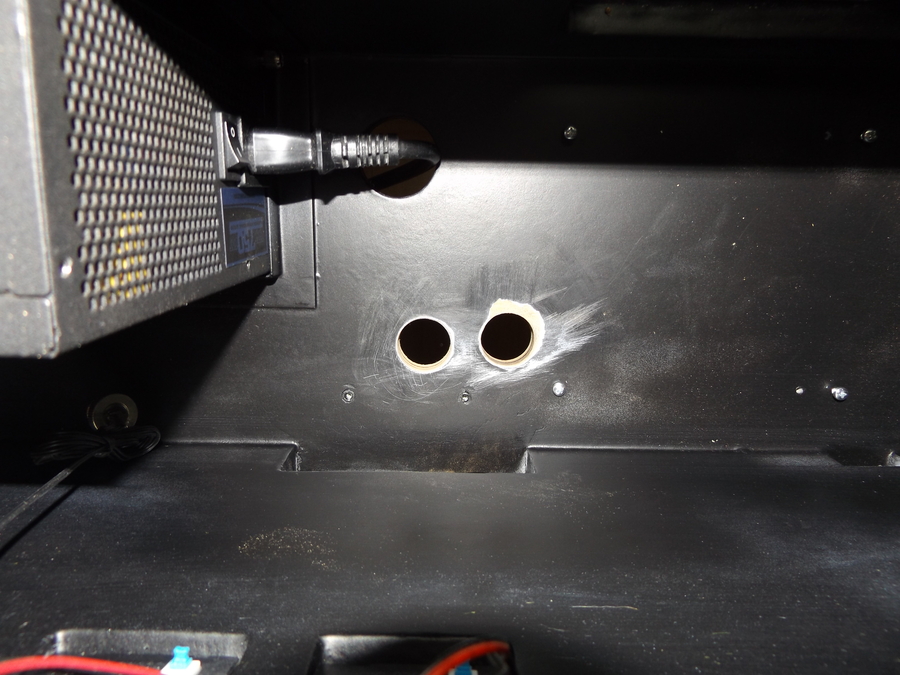

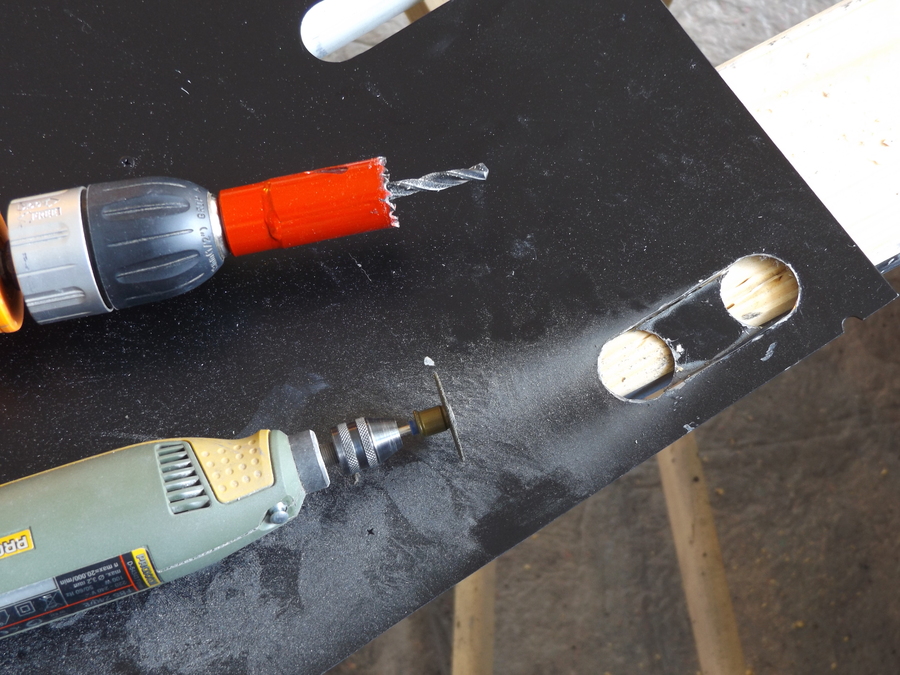

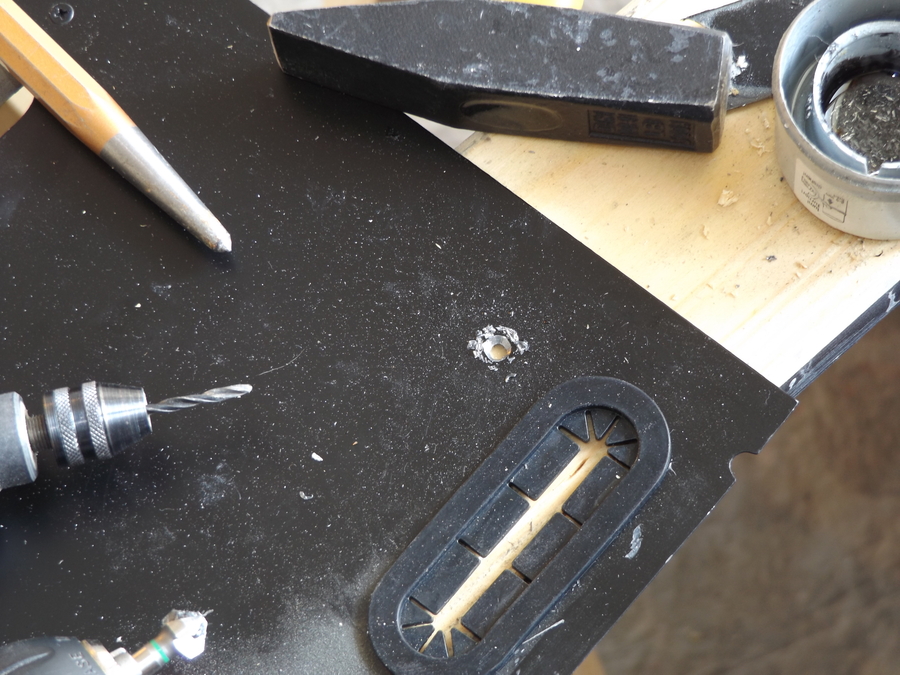

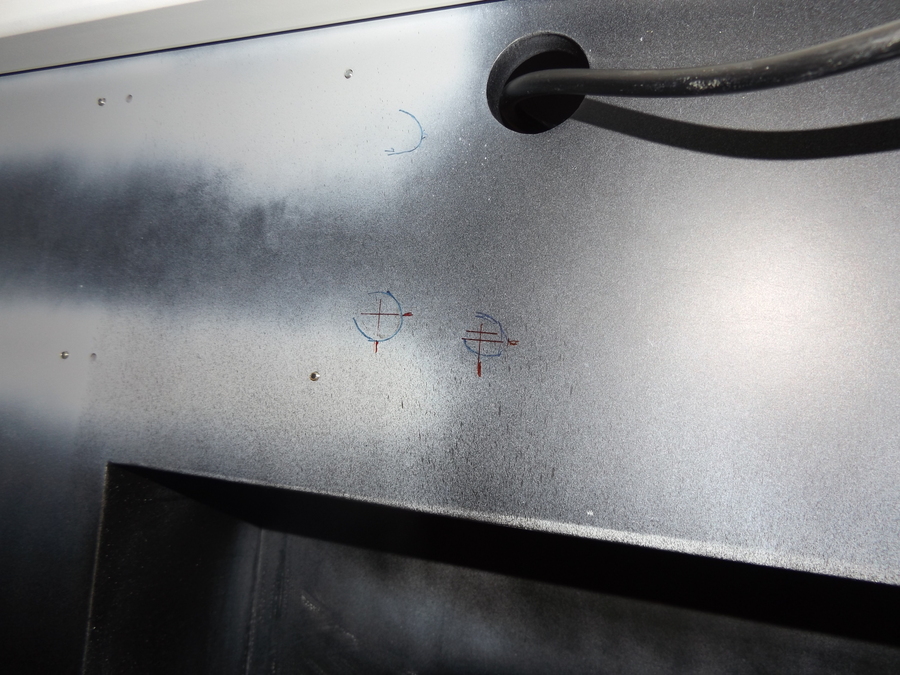

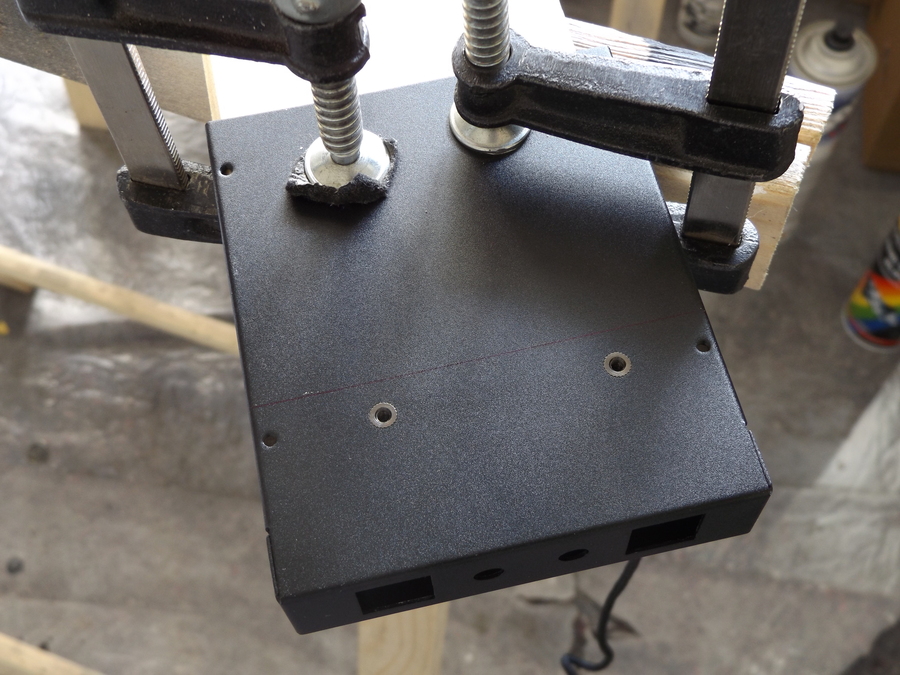

Erstmal 2 Löcher angezeichnet und gebohrt

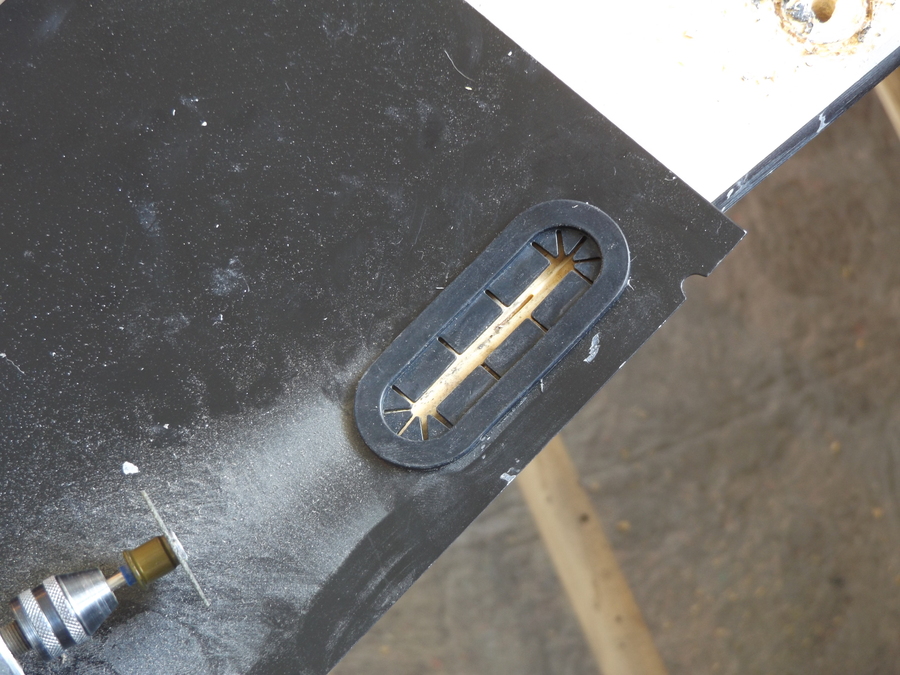

dann die Verbindungen fein säuberlich mit dem Feinbohrschleifer weggeflexxt

noch etwas geschliffen und fertig

Der Abstandshalter war nat. genau an der Stelle wo ich das Loch gesetzt habe, also musste der auch etwas versetzt werden:

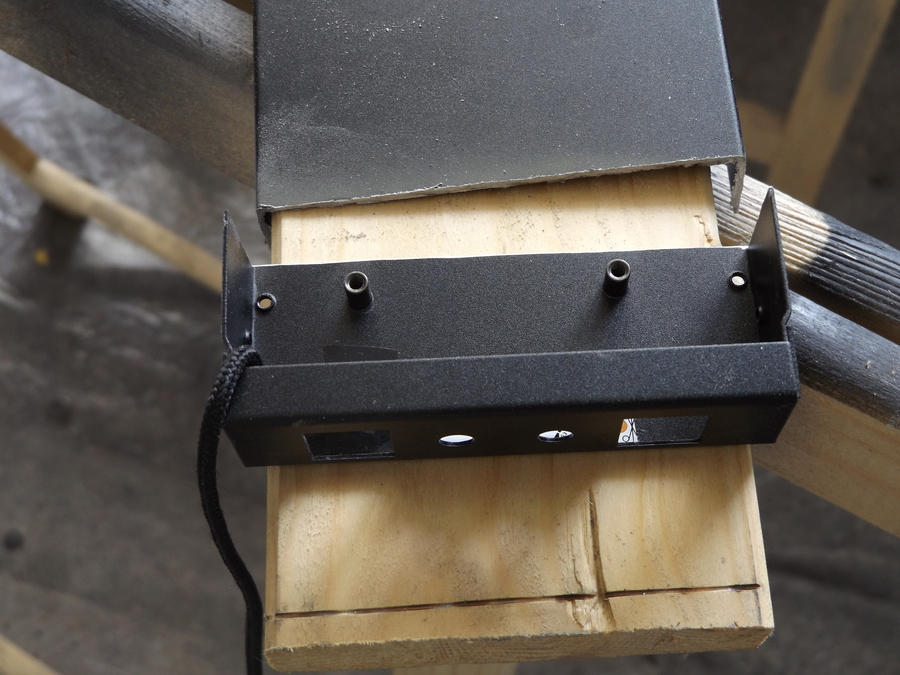

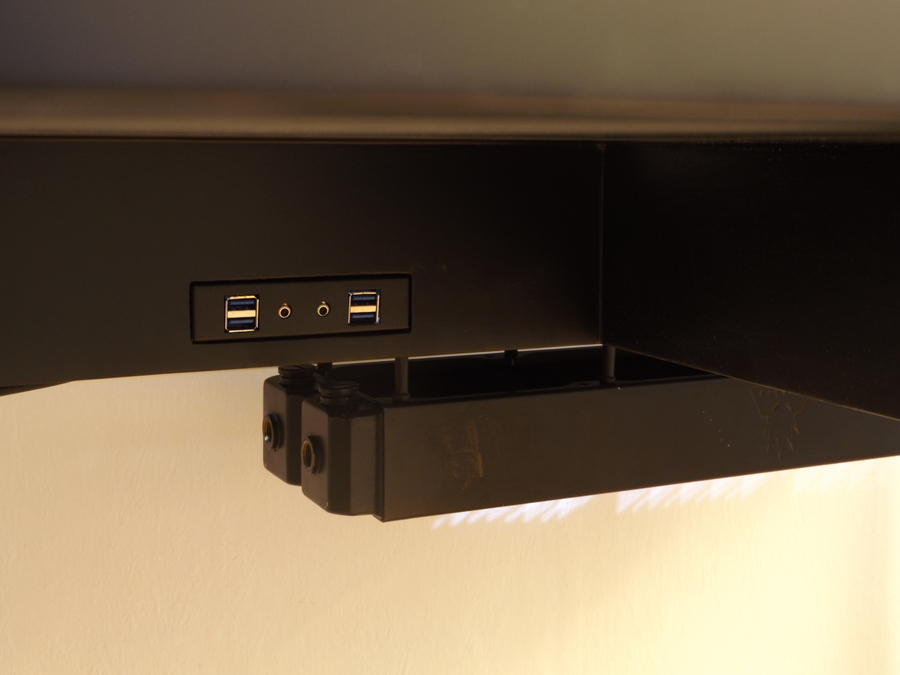

Die USB Blende musste etwas gekürzt werden um Platz für die Schlauchdurchführung des Radiators zu schaffen:

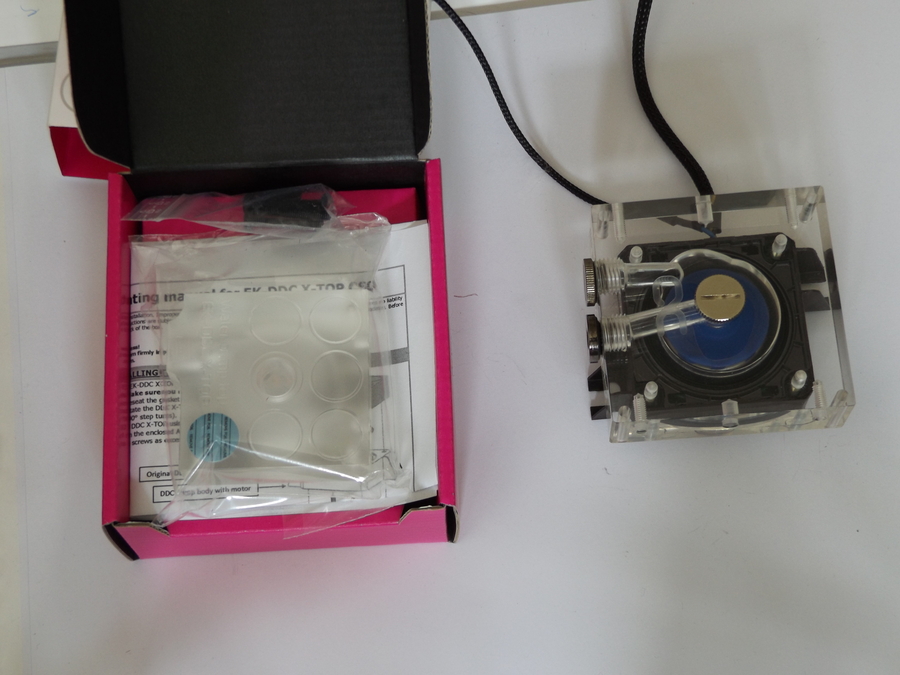

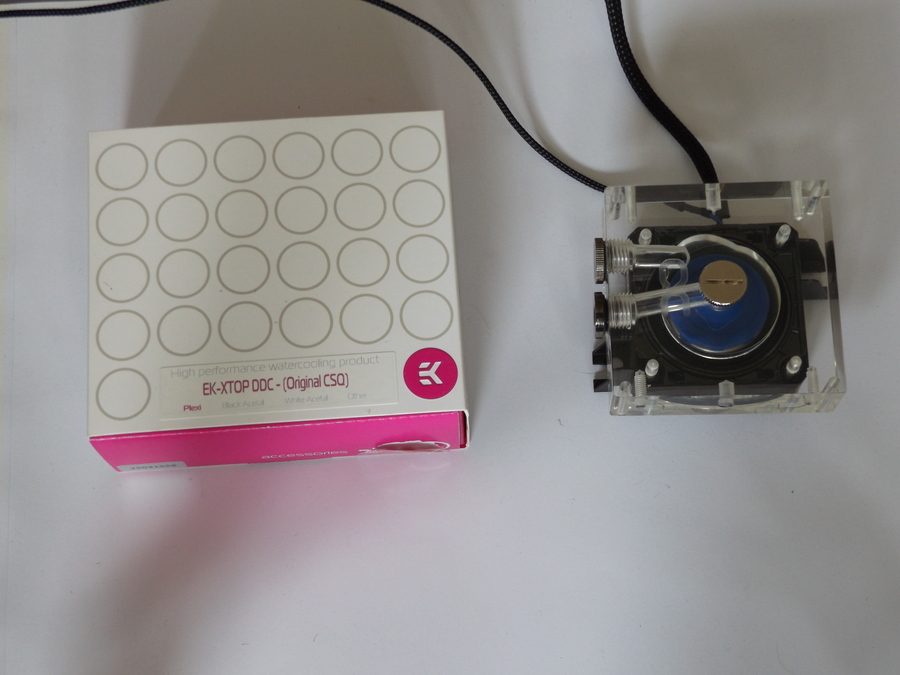

Laing DDC und EK-Top

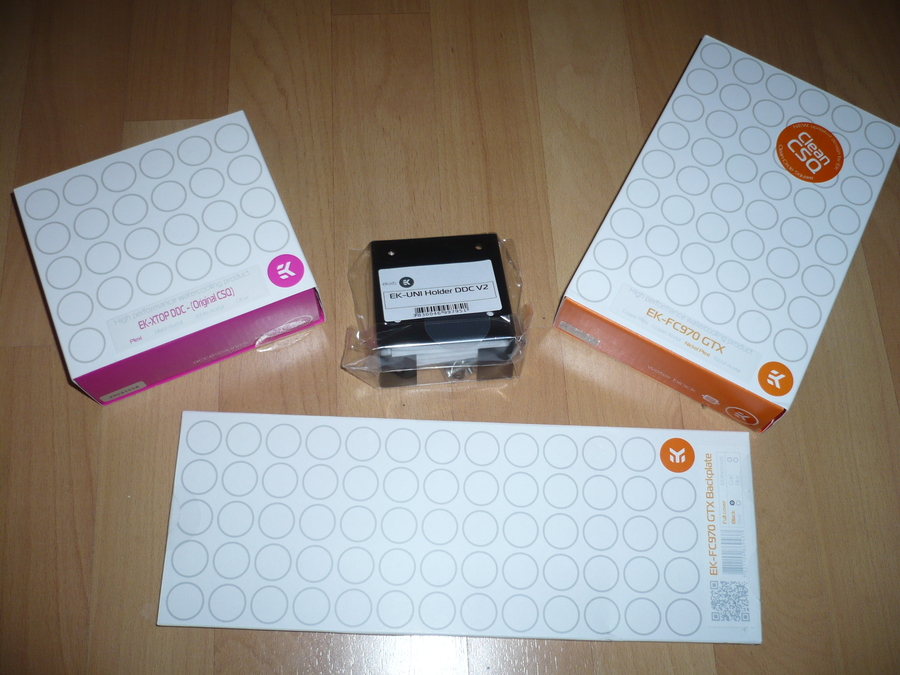

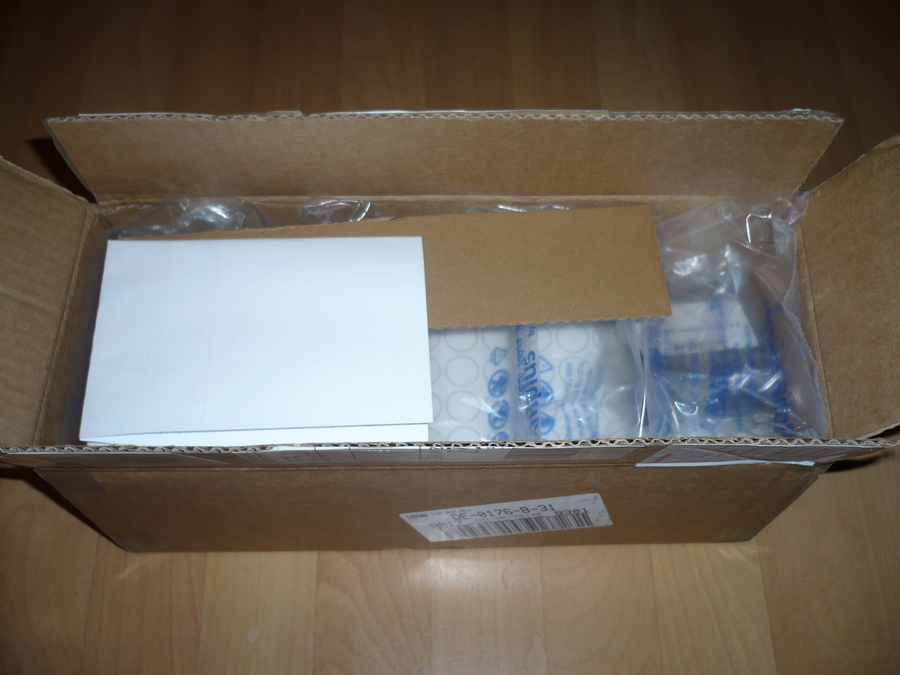

So als erstes mal das Paket!

Nun ging es an die Laing

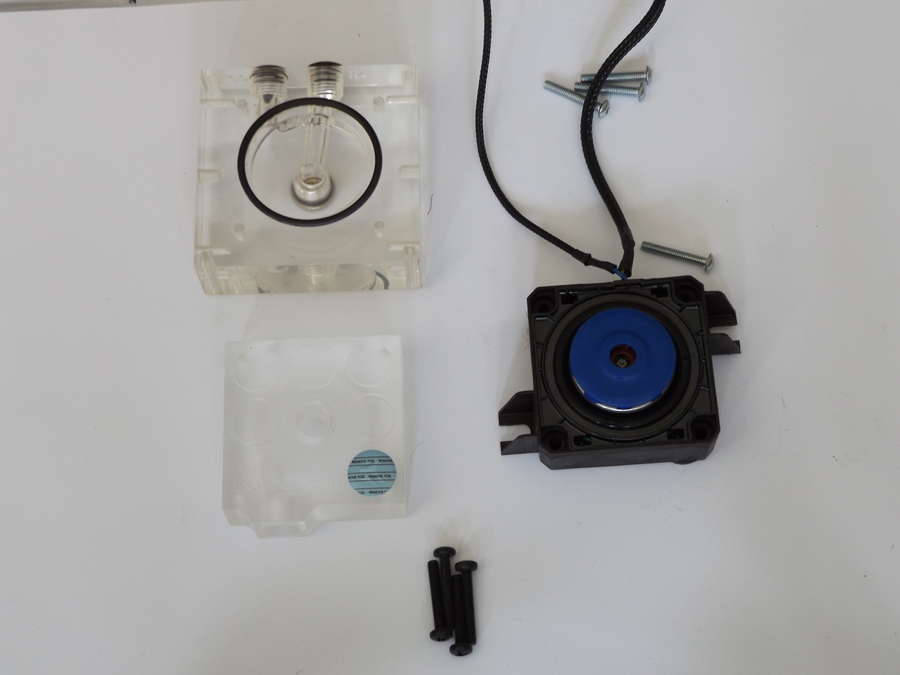

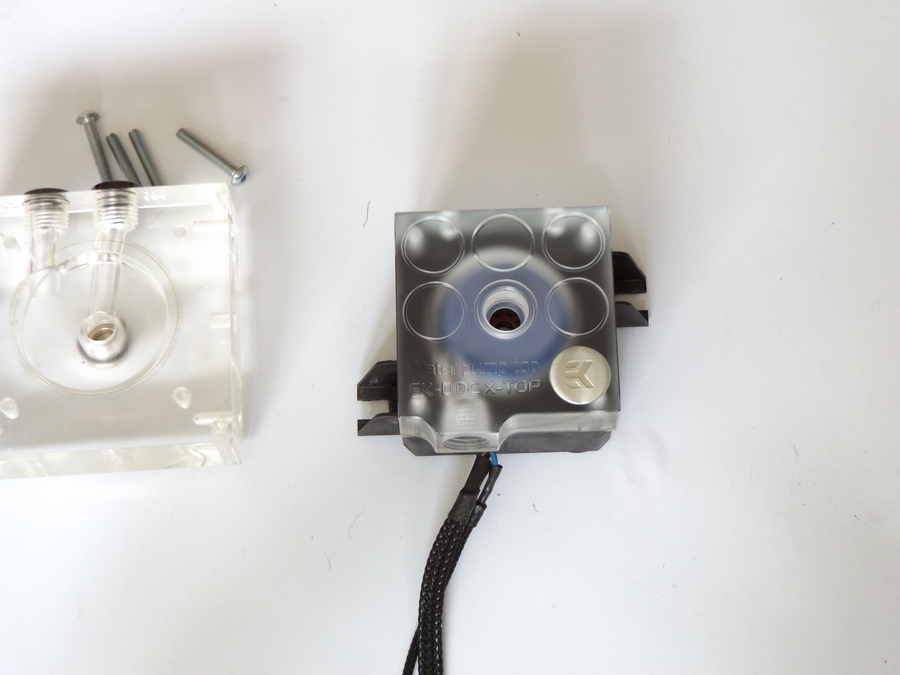

als erstes habe ich den alten Top entfernt

und schwups-die-wups war der neue drauf, sieht gleich bedeutend besser aus wenn der Top genauso gross wie die Laing ist

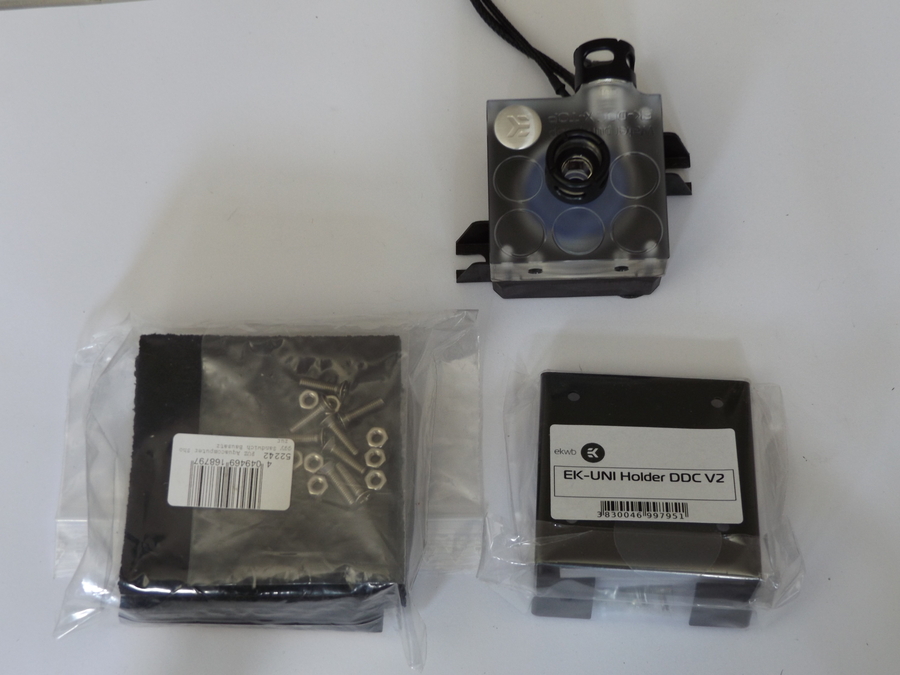

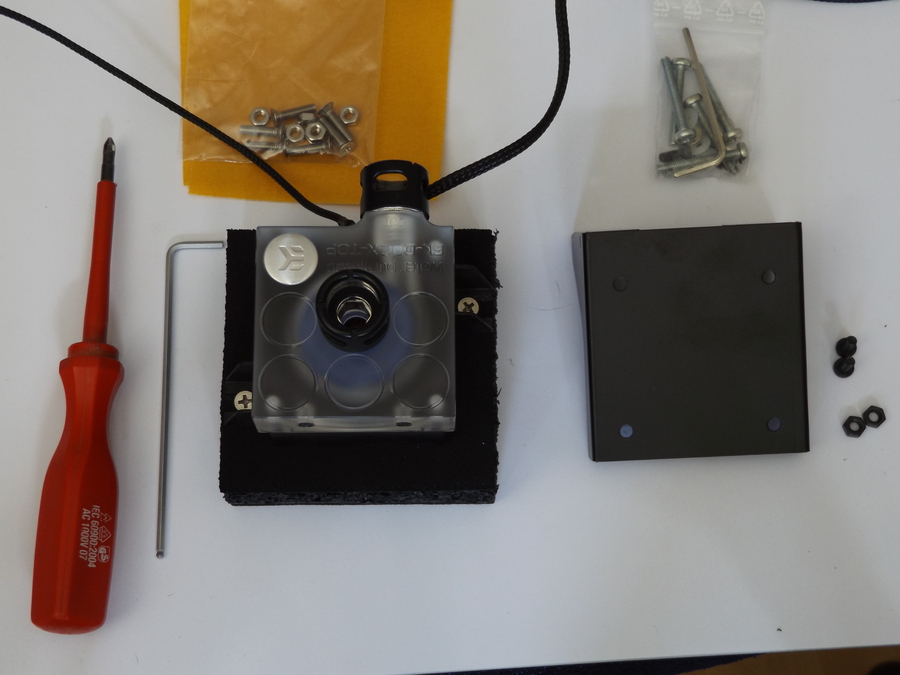

Nun ging es noch an die Entkopplung

alles ausgepackt, den Entkopplungssatz zusammen geklebt und leider erst danach mit der Laing verschraubt(ich hätte es machen sollen bevor ich die Pads zusammen klebe).

Wie und wo ich die Halterung montiere entscheide ich beim Einbau der Wakü.
​



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Palit Jetstream GTX 970 Umbau auf EK FC970 Clean CSQ

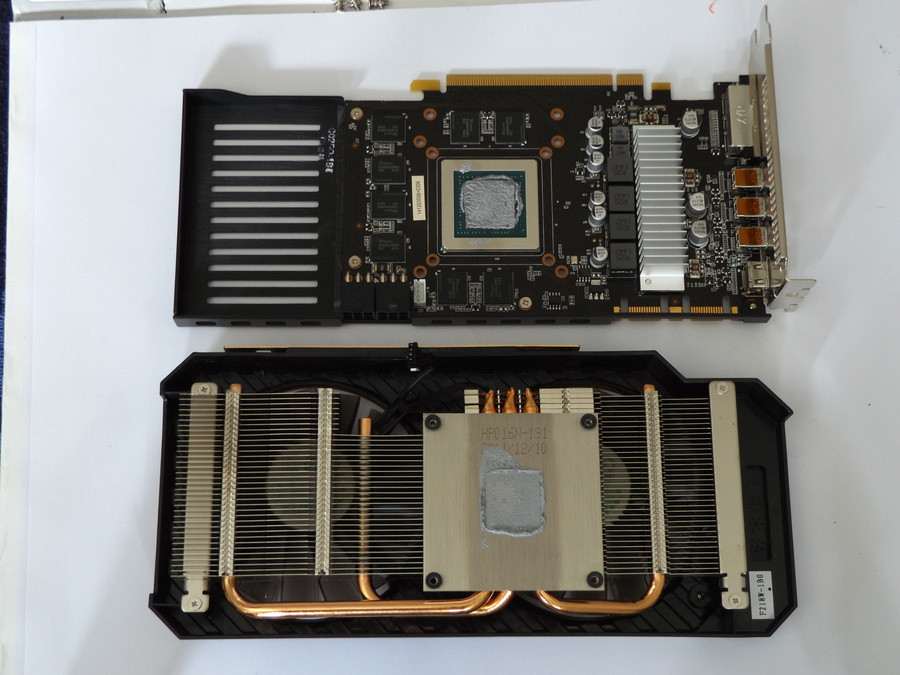

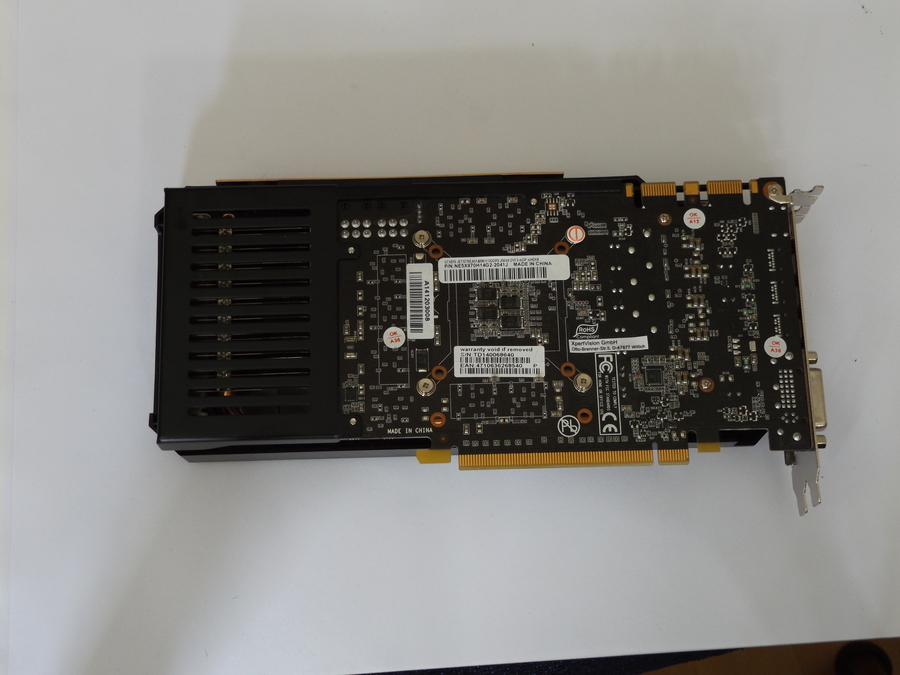

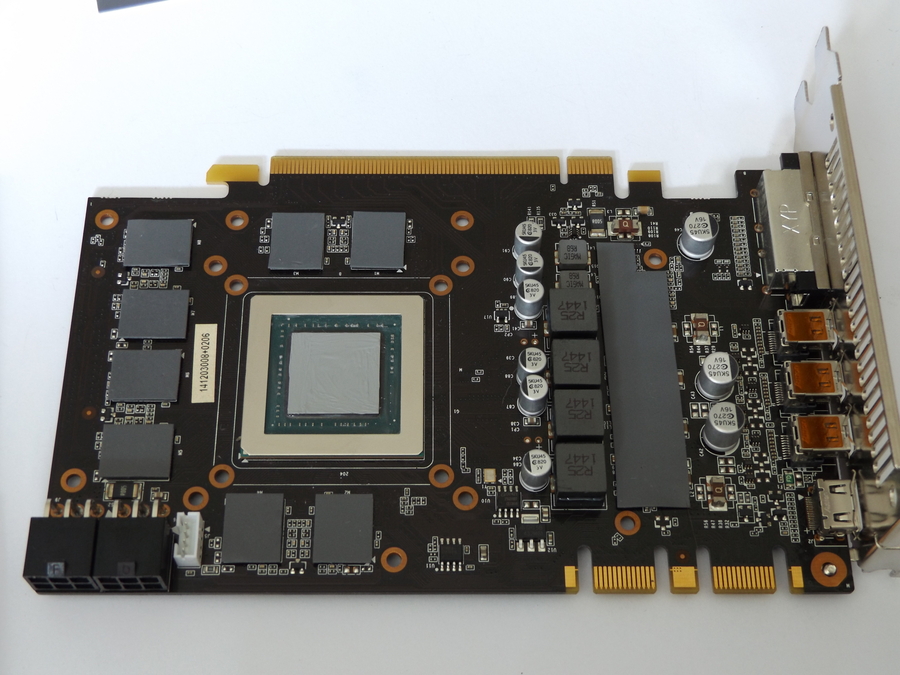

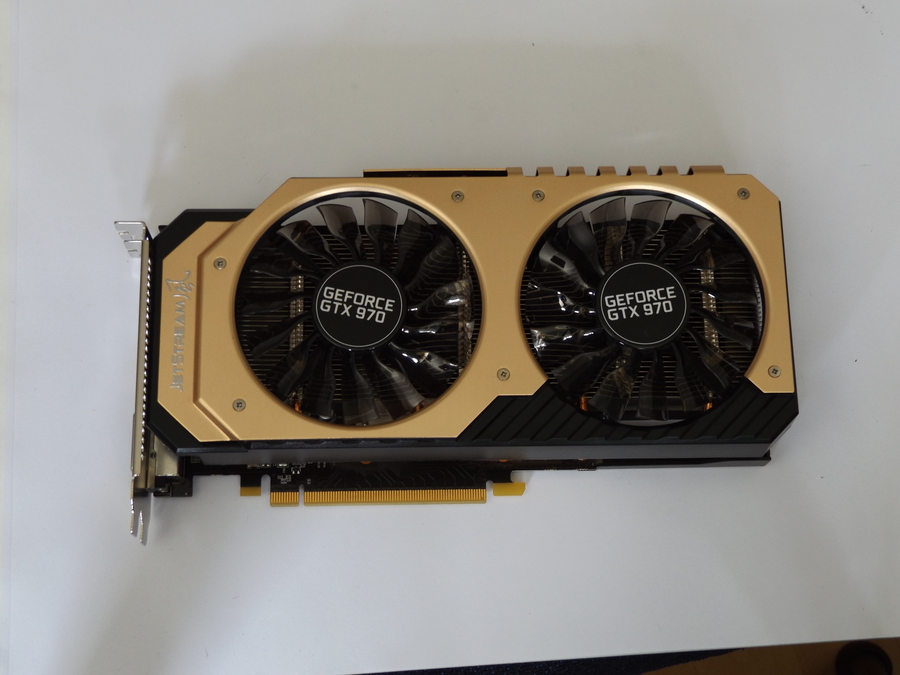

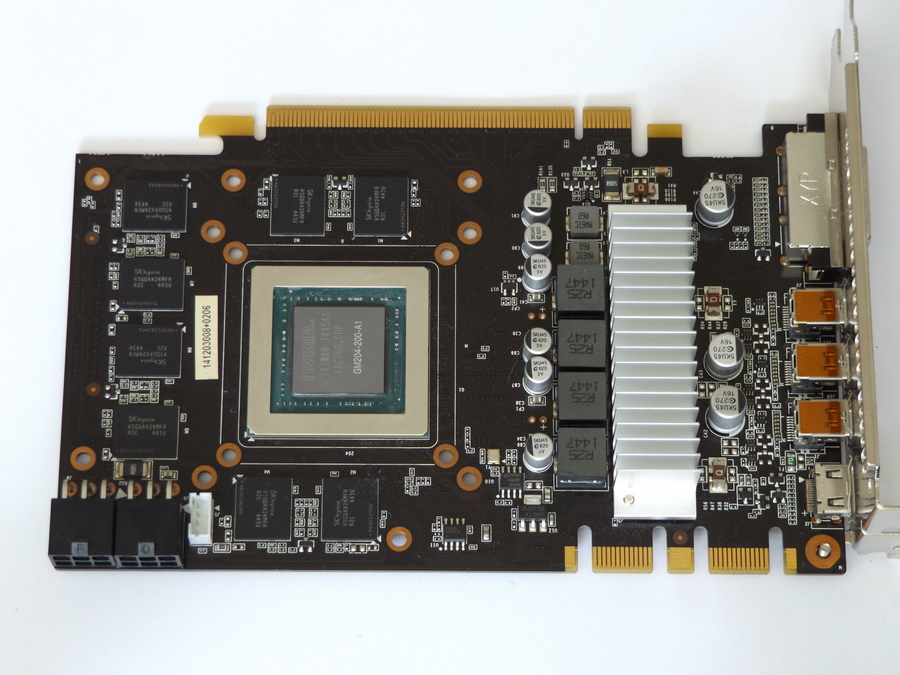

So hier erst mal das Grundmodell und sein Layout

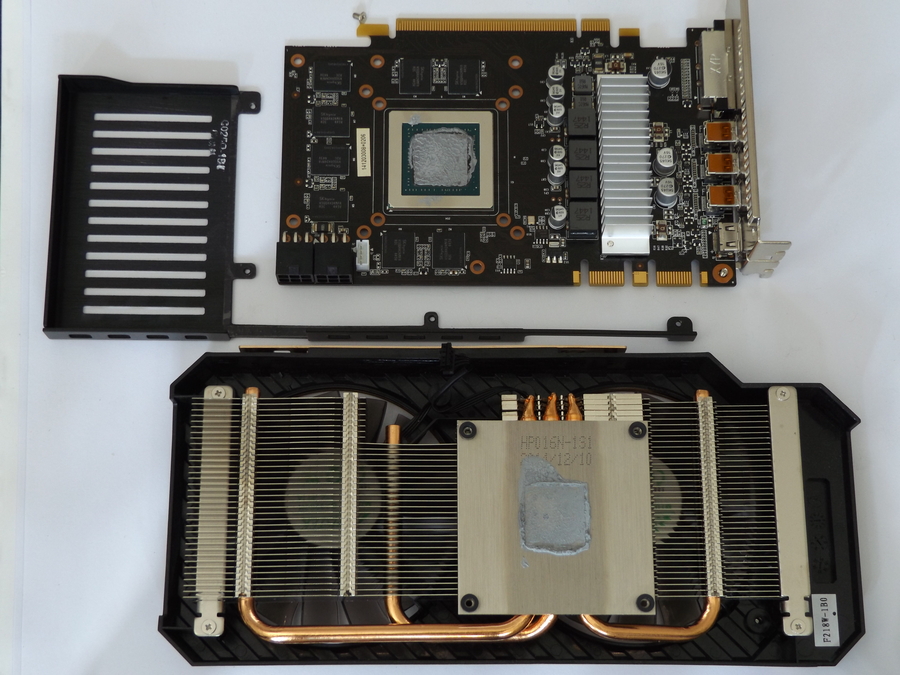

Dann habe ich alle Schrauben gelöst

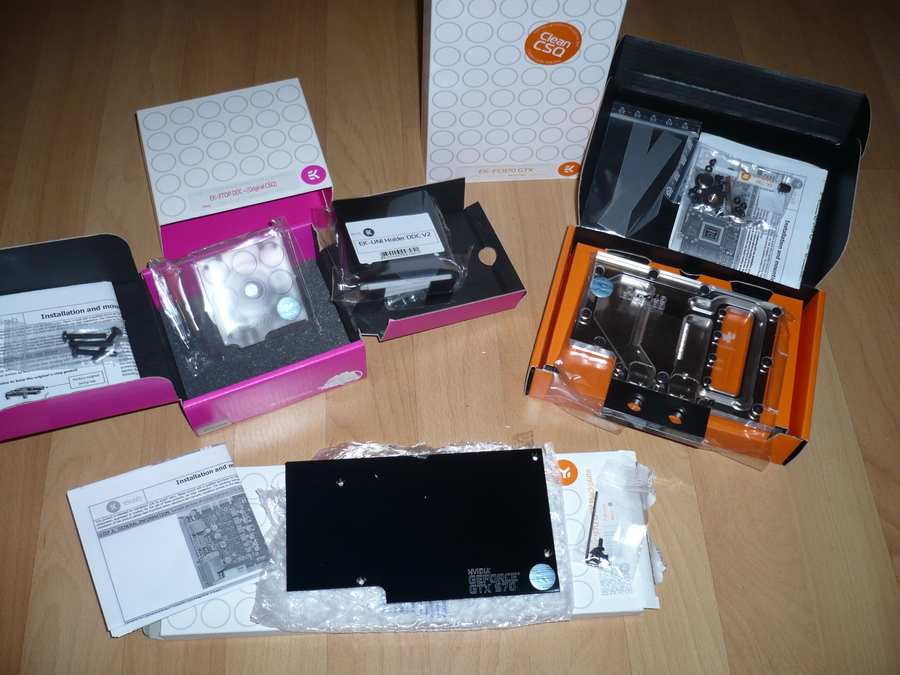

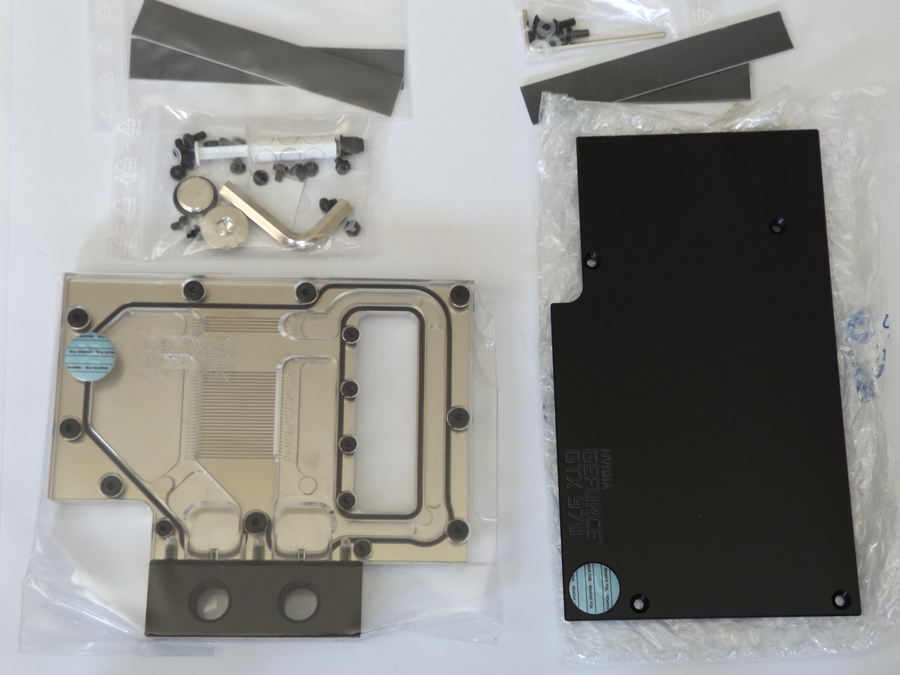

Hier die EK Komponenten

Nun wurden erst mal alle Bausteine gereinigt, auf den Spannungswandlern waren auch ein paar Rückstände von den Wärmeleitpads

Ups den Kühler vom Spannungswandler hab ich ganz vergessen abzuschrauben, hat irgenwie nicht gepasst

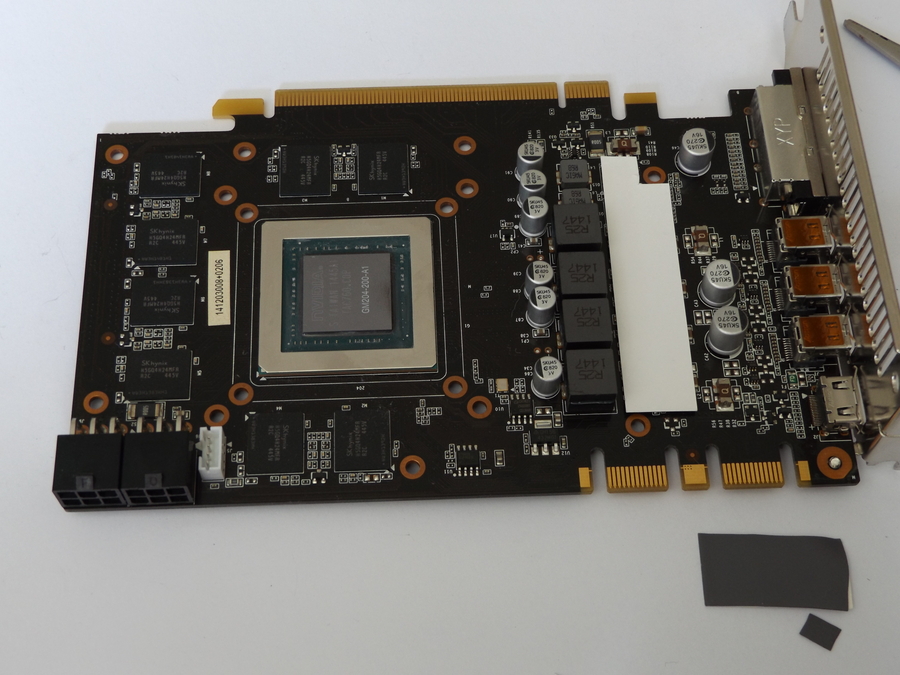

Das Wärmeleitpad für die Wandler war etwas gross und musste angepasst werden

[imghttp://extreme.pcgameshardware.de/attachment.php?attachmentid=825884&d=1432063121[/img]

nun noch alle Pads auf die Rams legen, Ich nehme als Hilfe Zahnstocher, da die Pads doch meist überall landen nur nicht da wo sie hin sollen
und die Wärmeleitpaste auf die GPU aufgetragen

erste Seite fertig.

Nun das ganze umdrehen und die Karte auf eine kleine Erhöhung stellen und ein Brillenputztuch drunter legen wegen Kratzer.

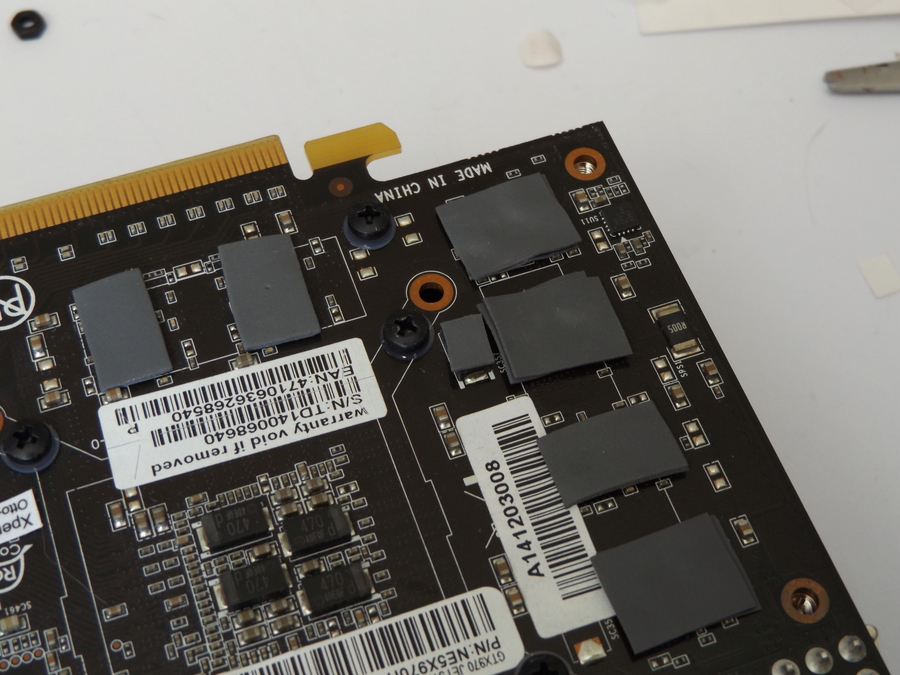

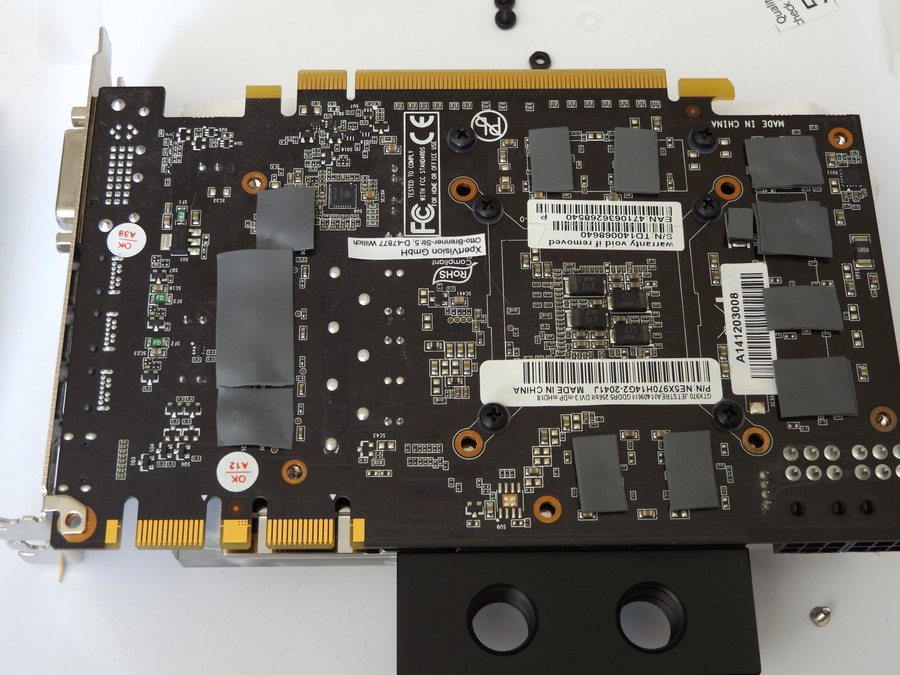

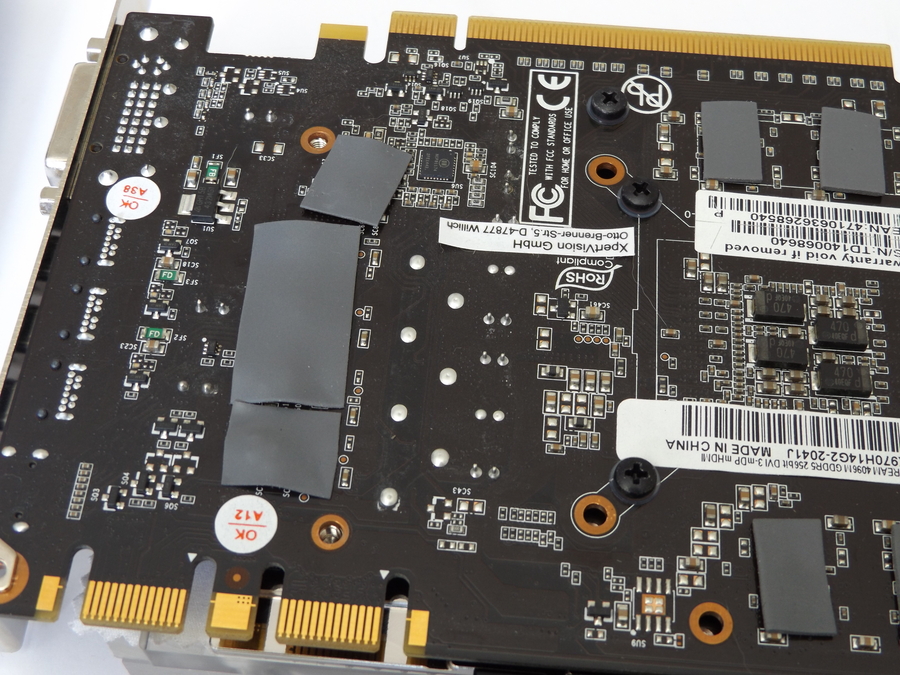

Auf dieser Seite für die Backplate war es nicht ganz so einfach, Ich hatte keinen Kontakt zwischen Pads und Packplate deshalb habe ich die pads doppelt gesetzt.

Das erklärt auch warum mehr Wärmeleitpads mit bei lagen, irgendetwas stand in der Anleitung von kein Standartlayout und Vorsicht wegen
diesem Baustein.Der War auch wirklich verdammt nahe an der Packplate also habe ich ihm auch ein Wärmeleitpad spendiert.
Ich rede von dem ganz kleinen links neben 2. Ram von oben:

Die restlichen Pads habe ich dann auf die Rückseite der Spannungswandler gelegt, davon stand aber nichts in der Anleitung

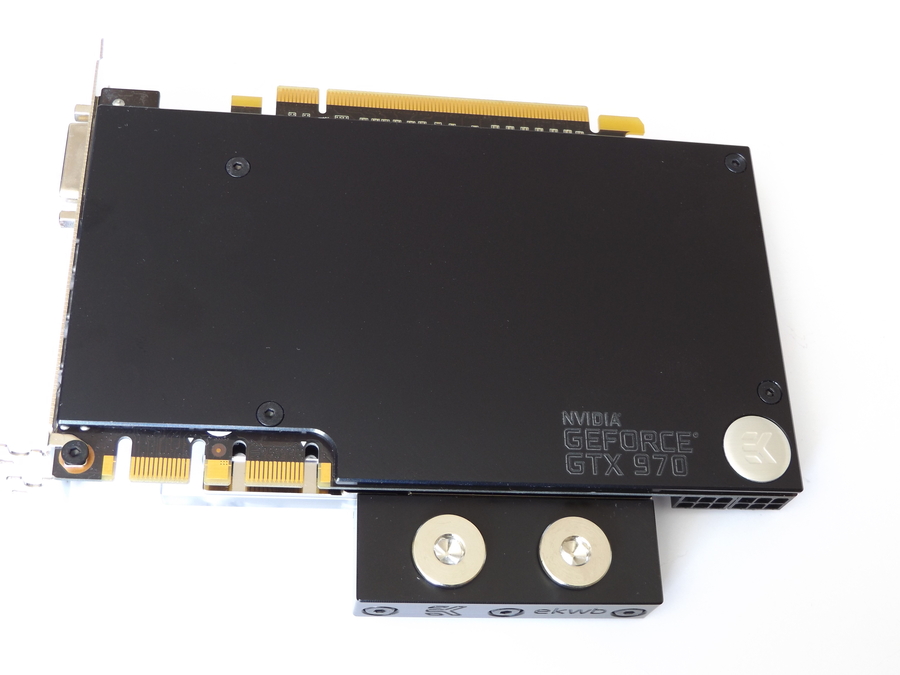

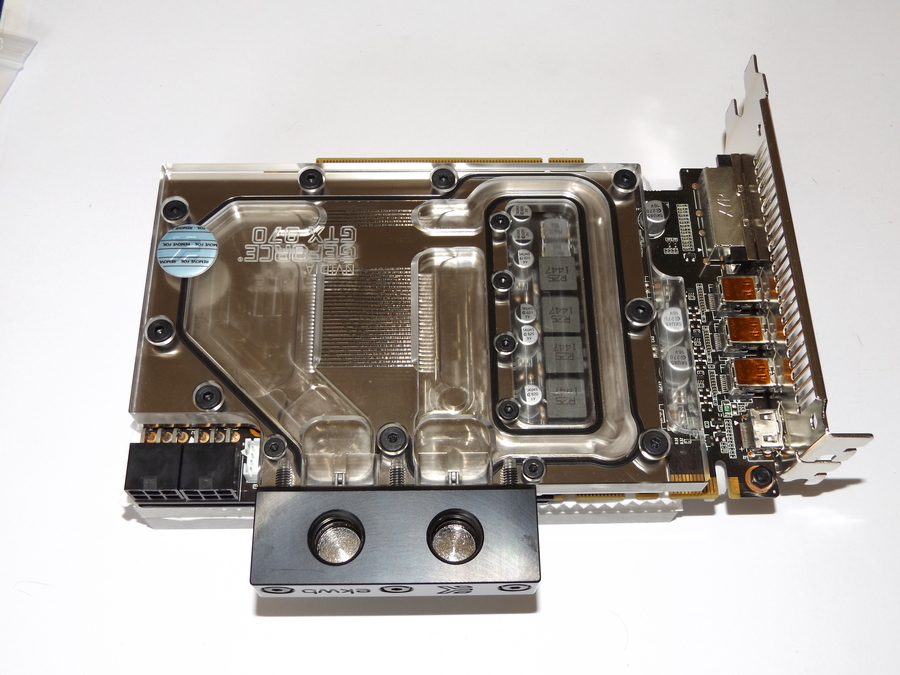

So , nun ist auch die 2. Seite fertig:

Schön siehts aus, passt gut in das System, aber 2 davon wären auch nicht schlecht



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

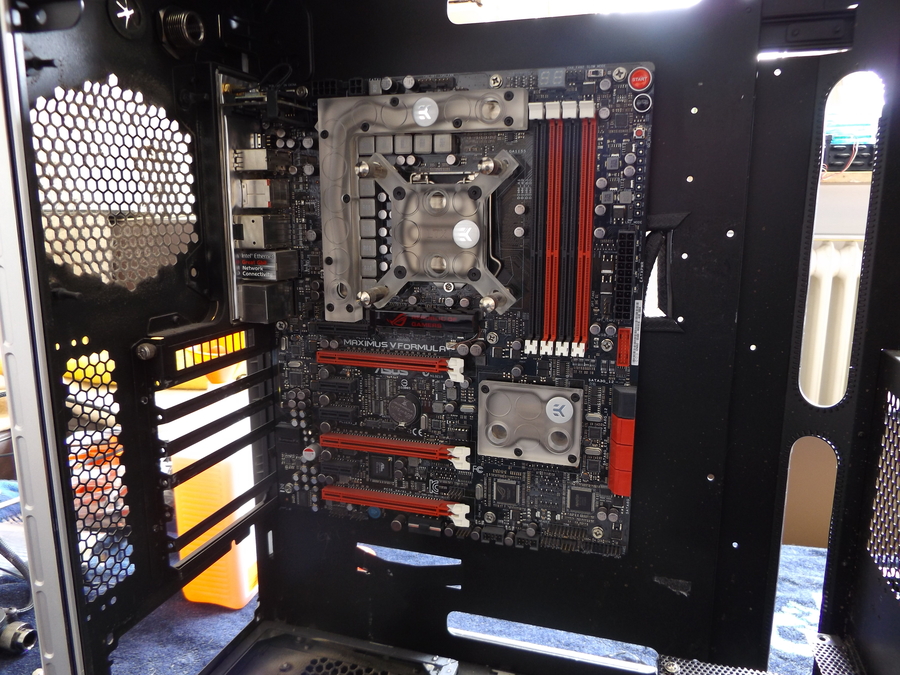

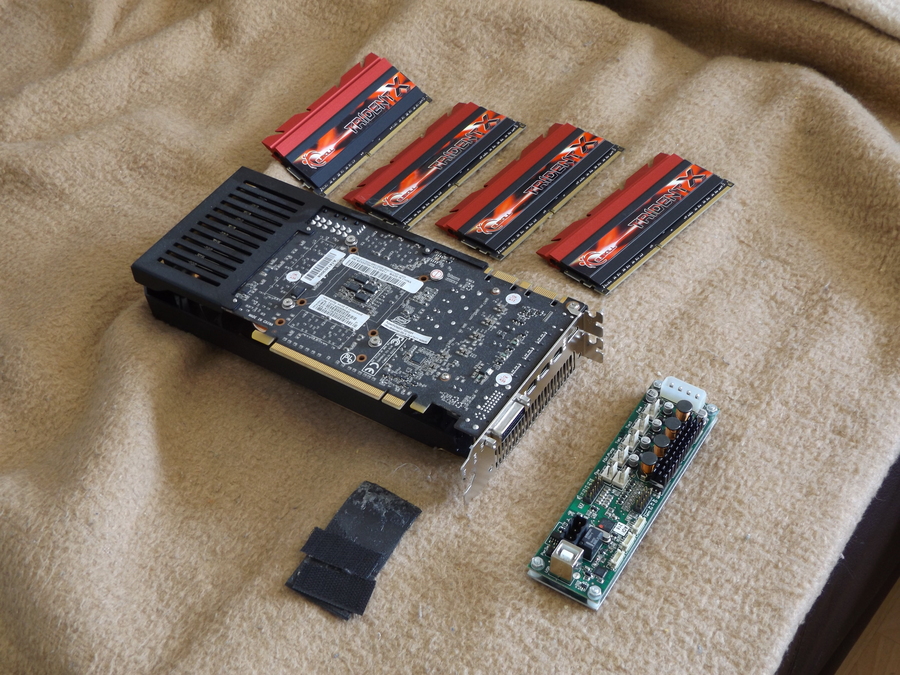

Der Abbau und die Reinigung des Systems

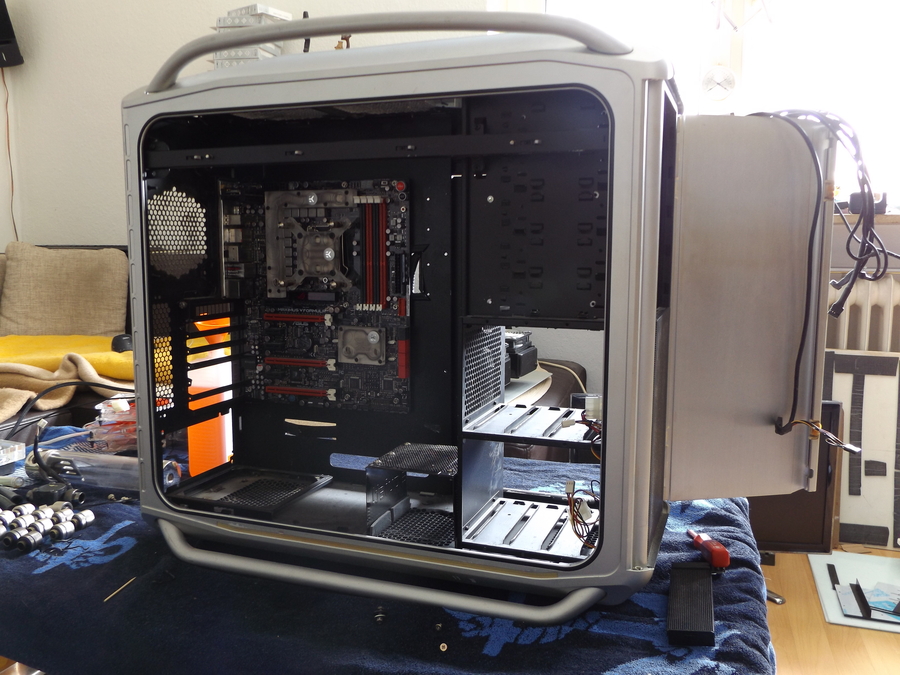

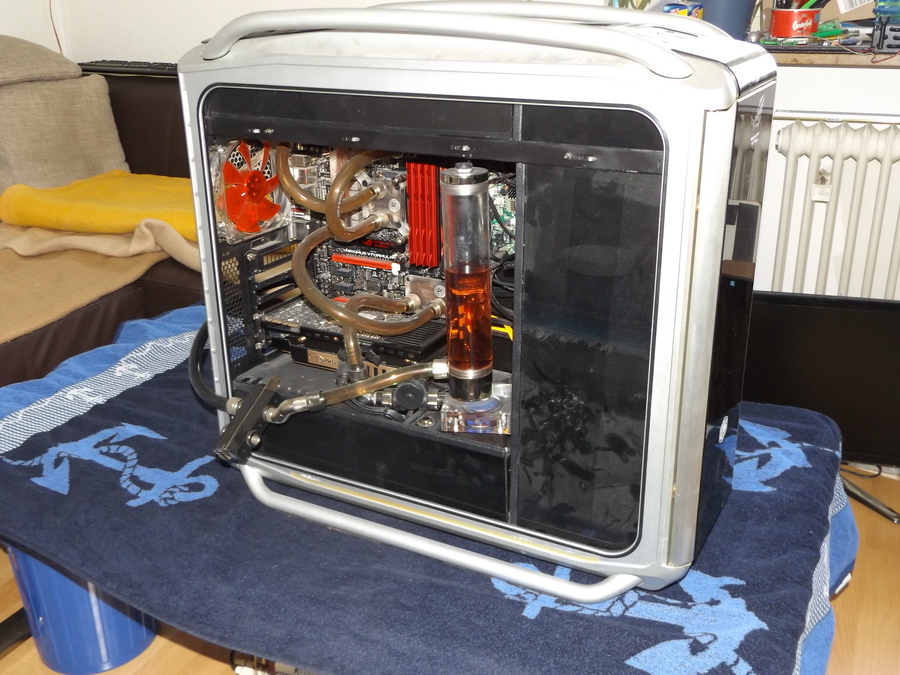

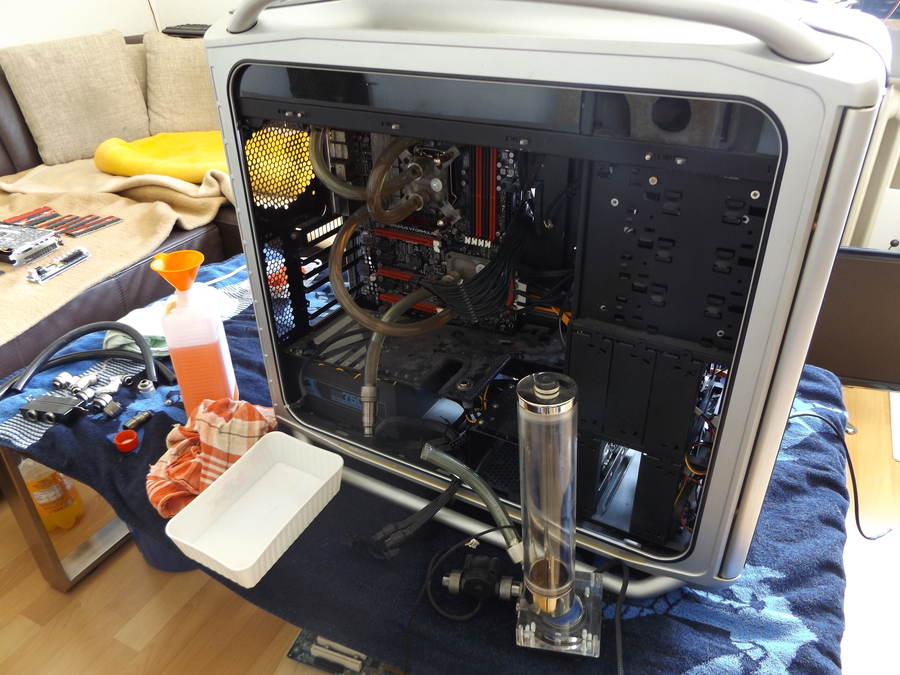

Hier mein Coolermaster Cosmos 1000
Hat ganz schön gelitten während der Bauphase

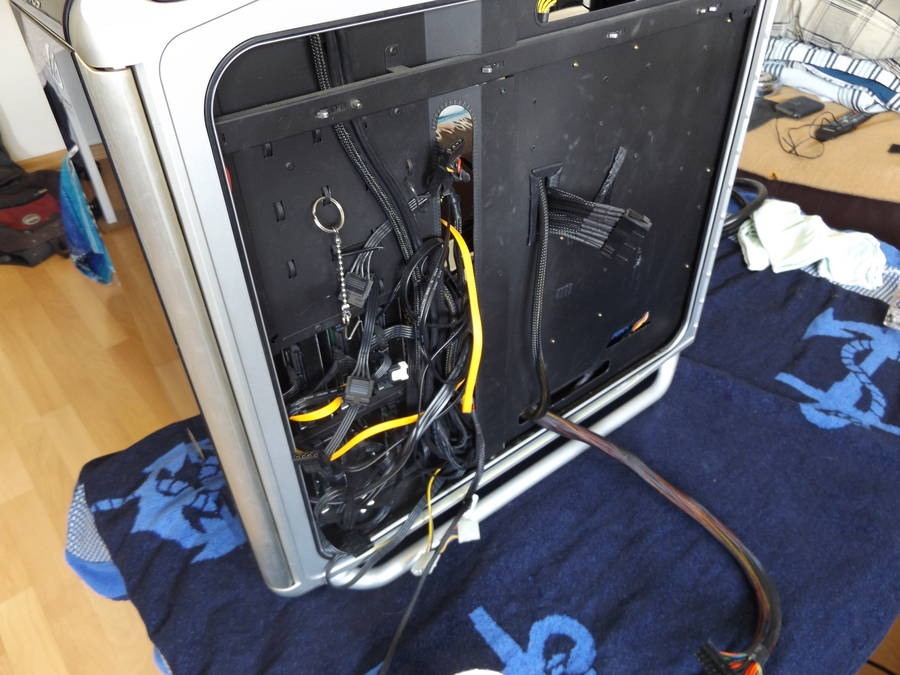

Also das CHAOS kann beginnen:

unglaublich was man alles an Kabel verstecken kann

Fragt Bitte nicht warum meine Schläuche so grün sind.
Ich habe seit jeh her dieses Problem.
Destiliertes Wasser und dieses Alphacool Antikorrosion, glaub heisst das, 2 Jahre und Schläuche gehören auf den Müll.
Die letzten Jahre fahre ich mit Innovatek Protekt-IP in einem geschlossenem Gehäuse, aussen Schwarze Schläuche und wie man sieht genau das selbe.
Die Hersteller geben an, alle 2 Jahre das Wasser zu wechseln, ich kenne aber auch Leute die 10 Jahre mit ein und dem selben Wasser fahren und keine Algen im System haben.
Die Algen sind auch so eingefressen, man bekommt sie nicht ab, zumindest nicht mit den Cilitbang Sachen und Geschirrspülmaschiene.
Ich müsste aber mal die Sachen von Arbeit probieren, womit wir veralgte Fassaden reinigen, Desinfektionsmittel und Schimmelentferner(Chlor)
Denn Tygon Schläuche wachsen leider nicht auf Bäumen.

Nun geht es an die Reinigung

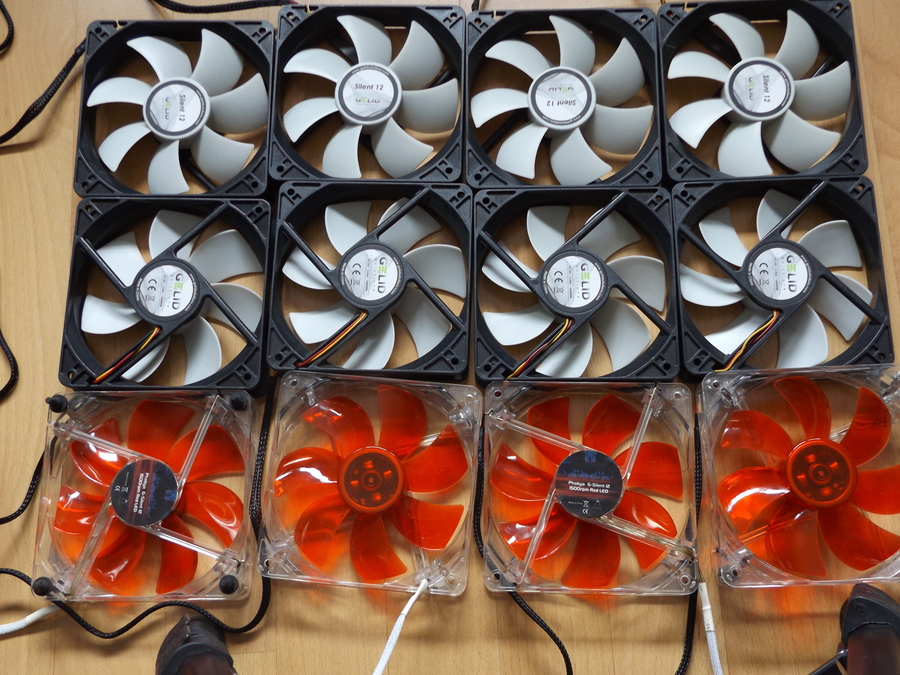

als erstes mal die Lüfter

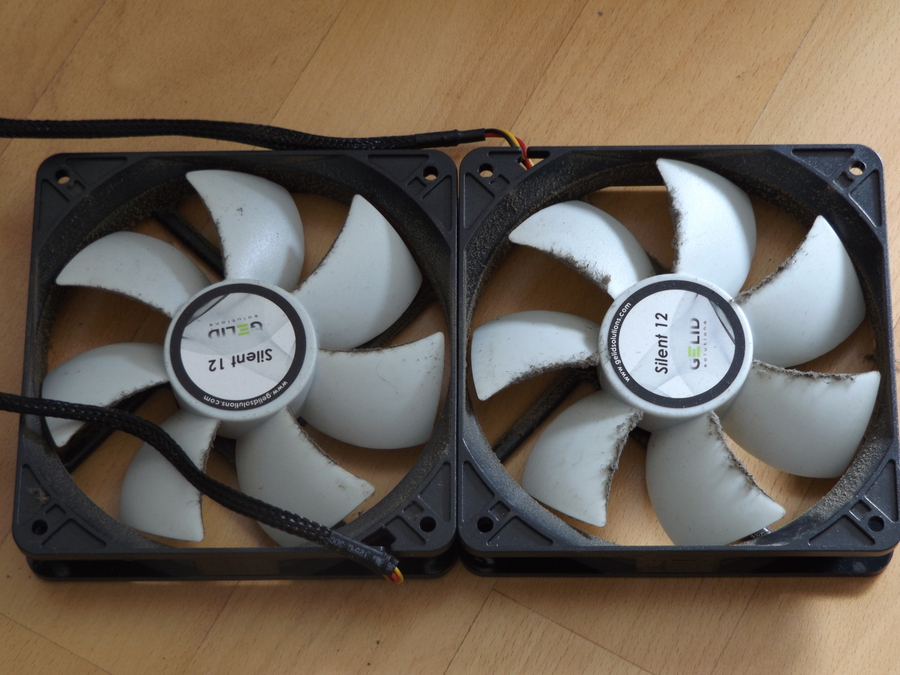

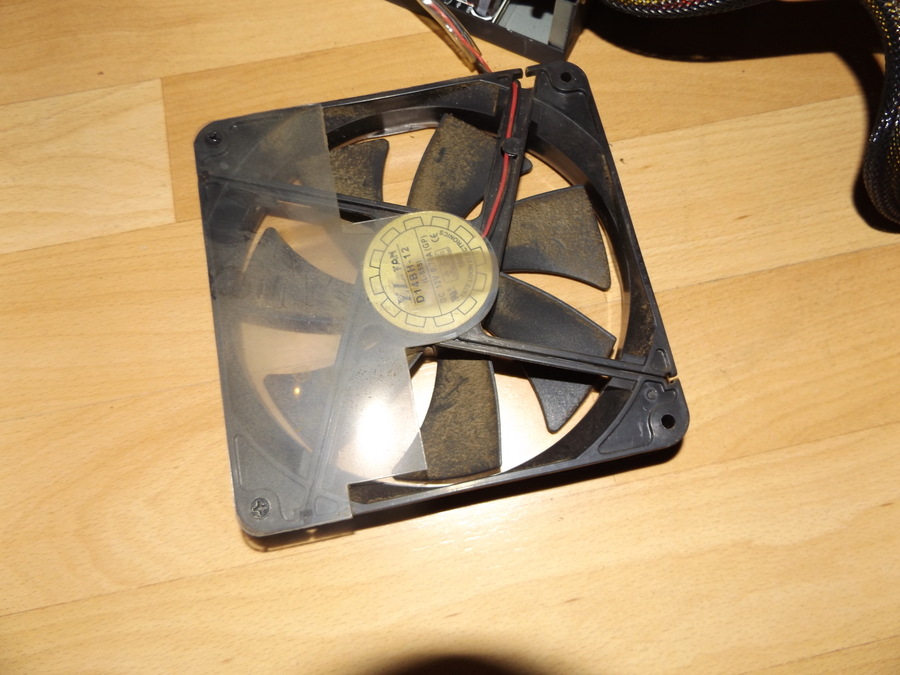

so sahen sie nach dem Ausbau aus:

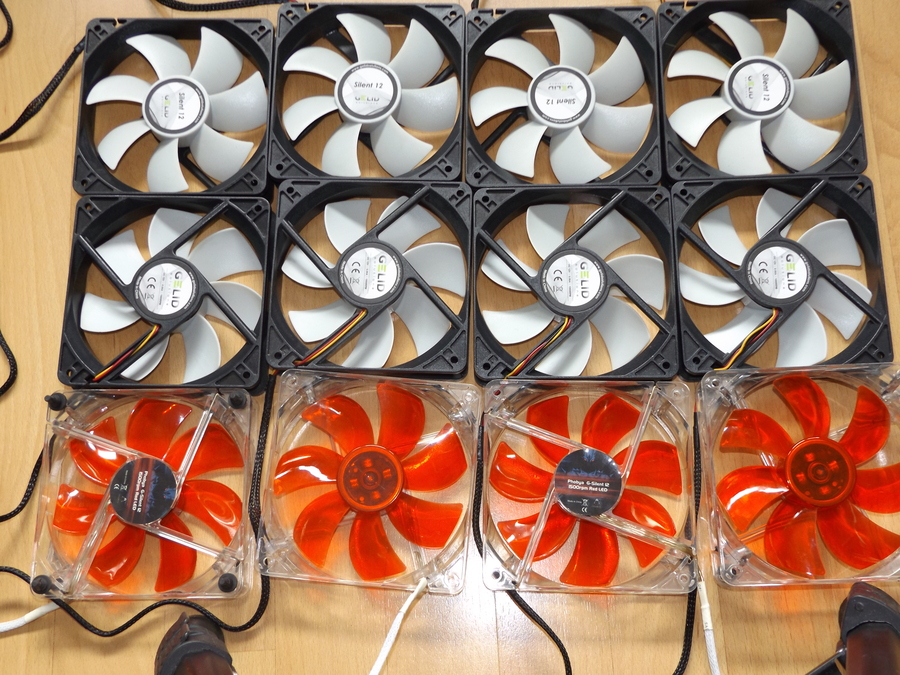

und daß konnte ich nach 3h reinigen erreichen

sehen wieder aus wie neu

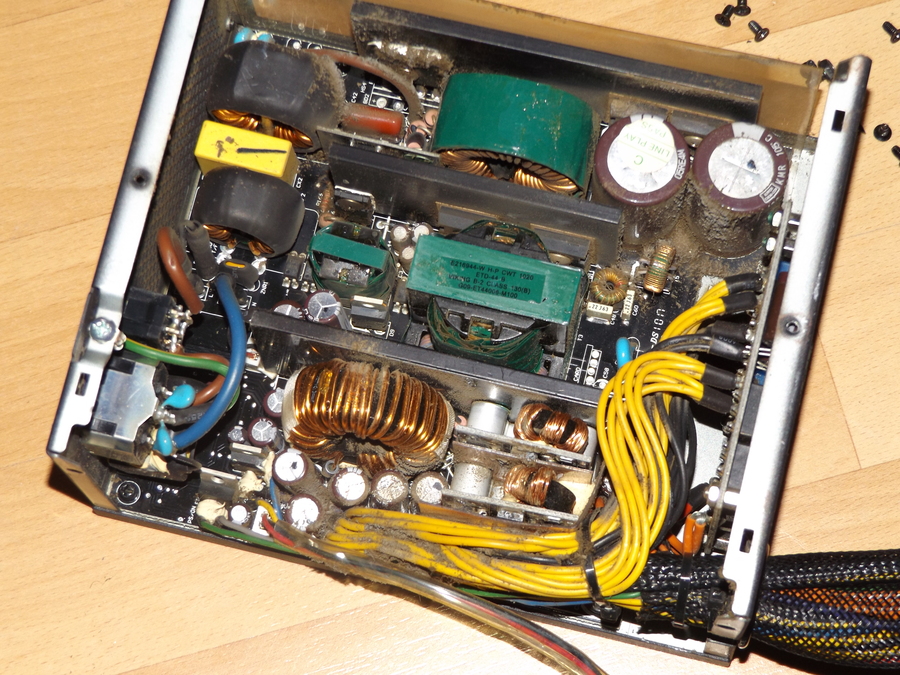

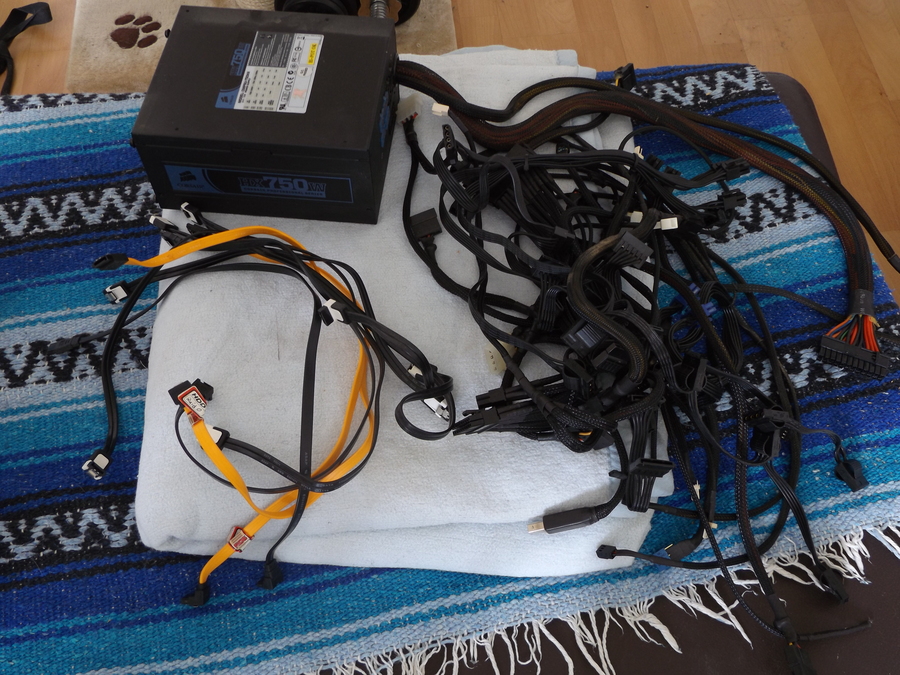

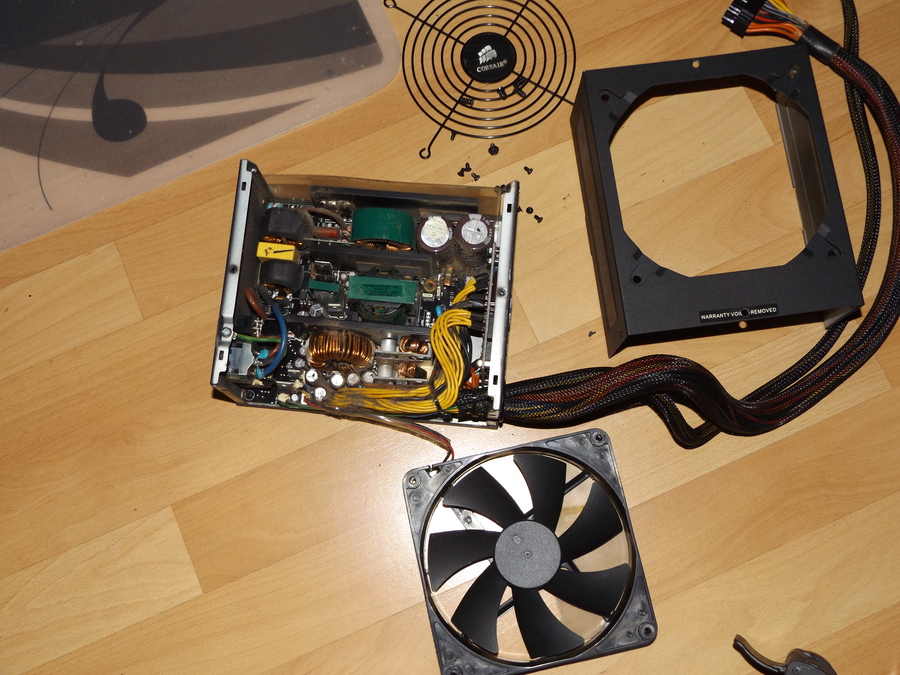

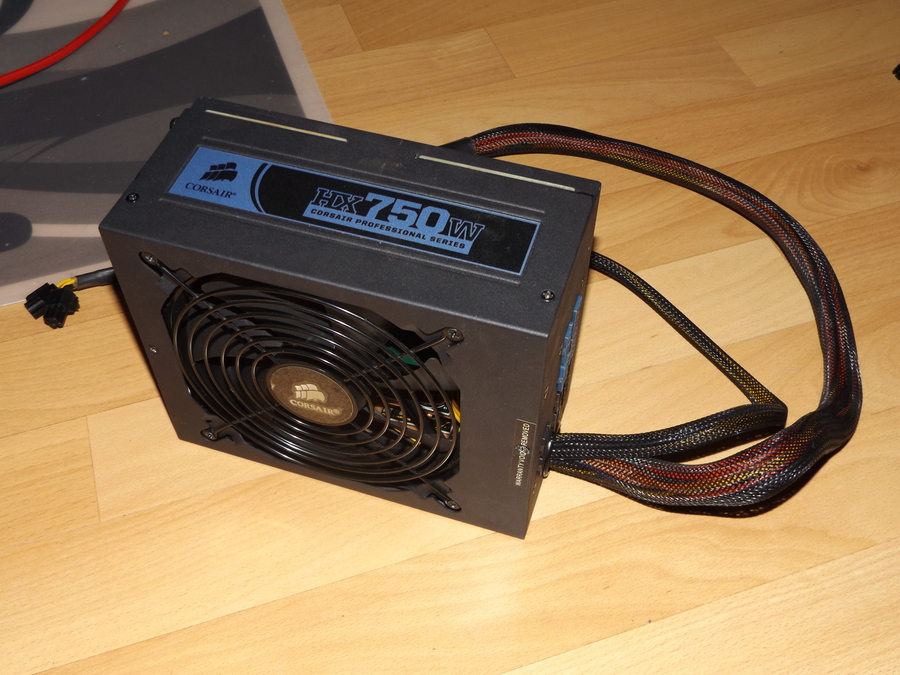

Nun kam das Netzteil dran:
Erst mal von aussen gereinigt so gut es geht, aber dann habe ich mich doch entschieden Es auseinander zu nehmen,

Was auch keine schlechte Idee war wie man es auf den nächsten 2 Bildern sehen kann.
Zur Reinigung habe ich einen guten Staubbesen, Pinsel und Staubsauger benutzt. Lüfter und Gehäuse mit Spülmittel behandelt.

und siehe da, es erstrahlt in neuem Glanz

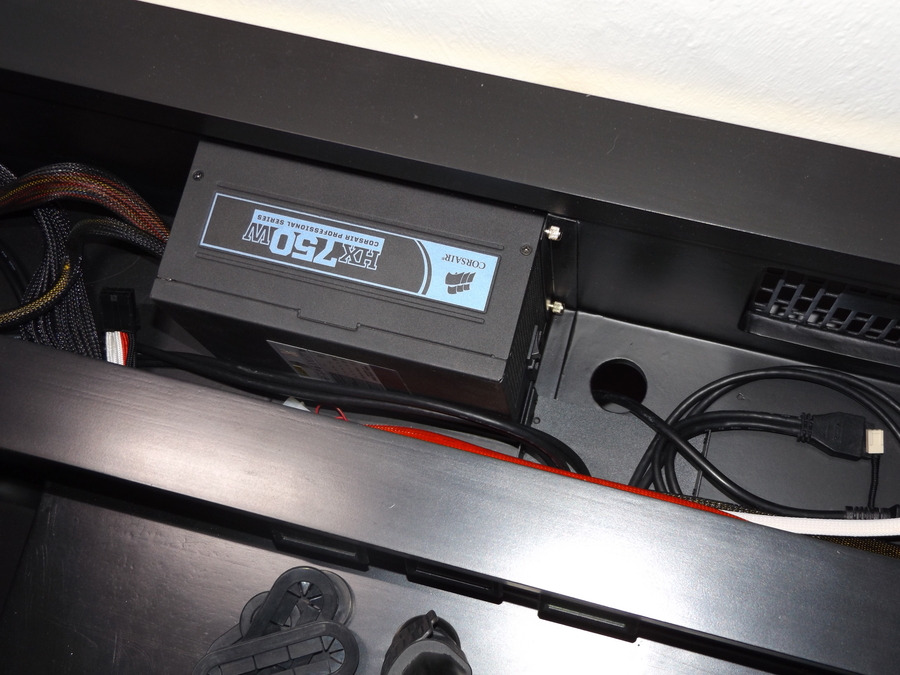

und sein zukünftiges zu Hause

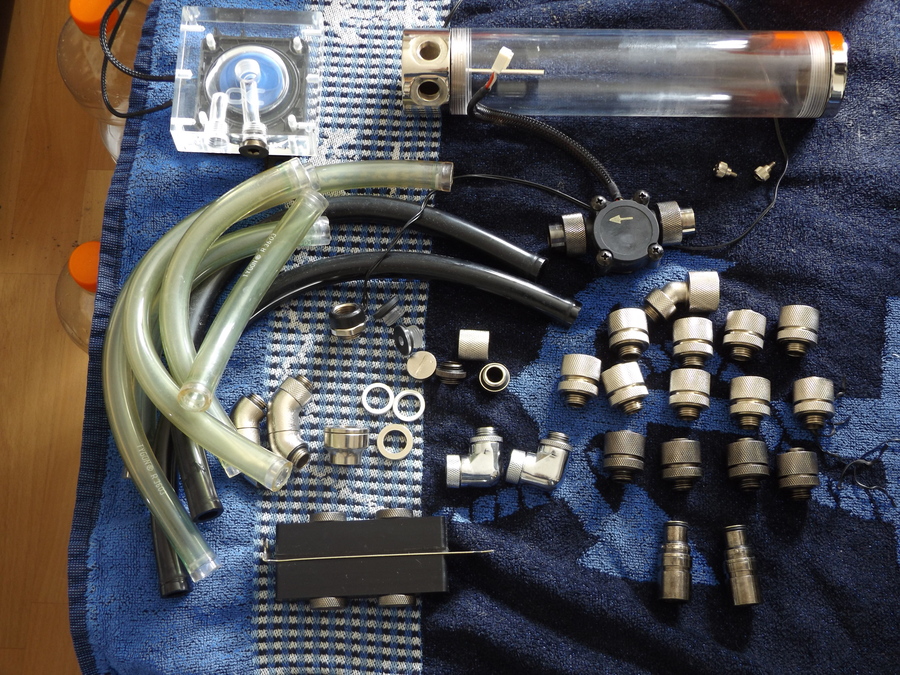

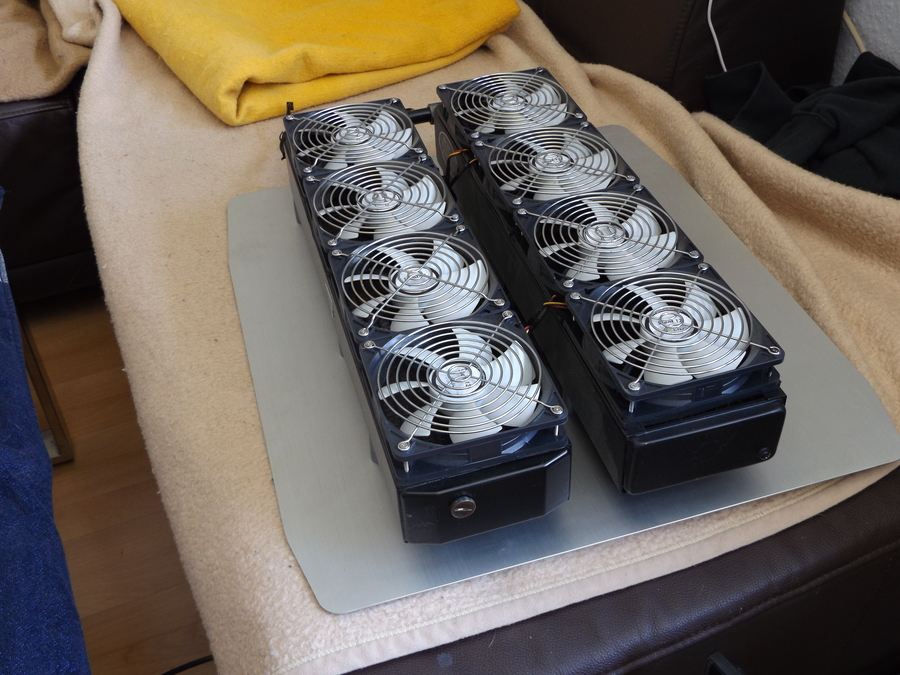

zum Schluss die Wasserkühlung und die Radiatoren

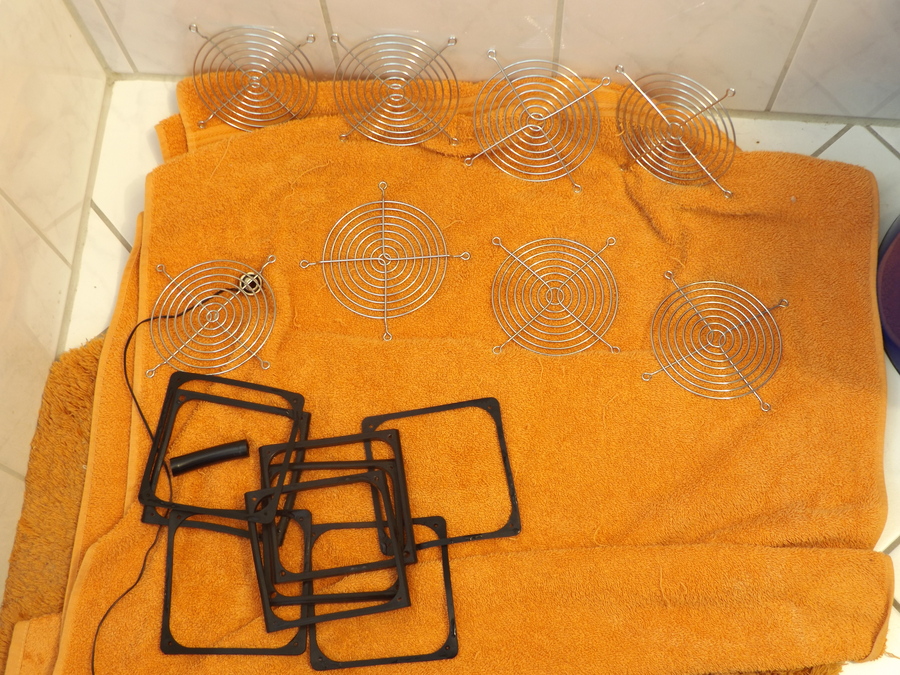

erst mal alle Shrouds und Lüfterblenden(wer weiß wann man die wieder braucht)

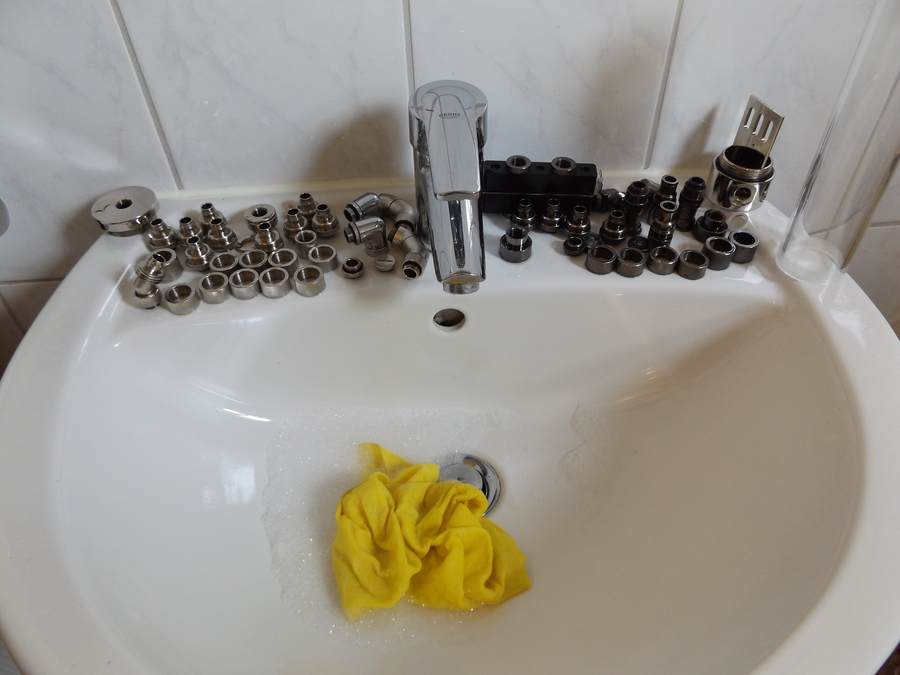

dann alle Anschlüsse und AGB

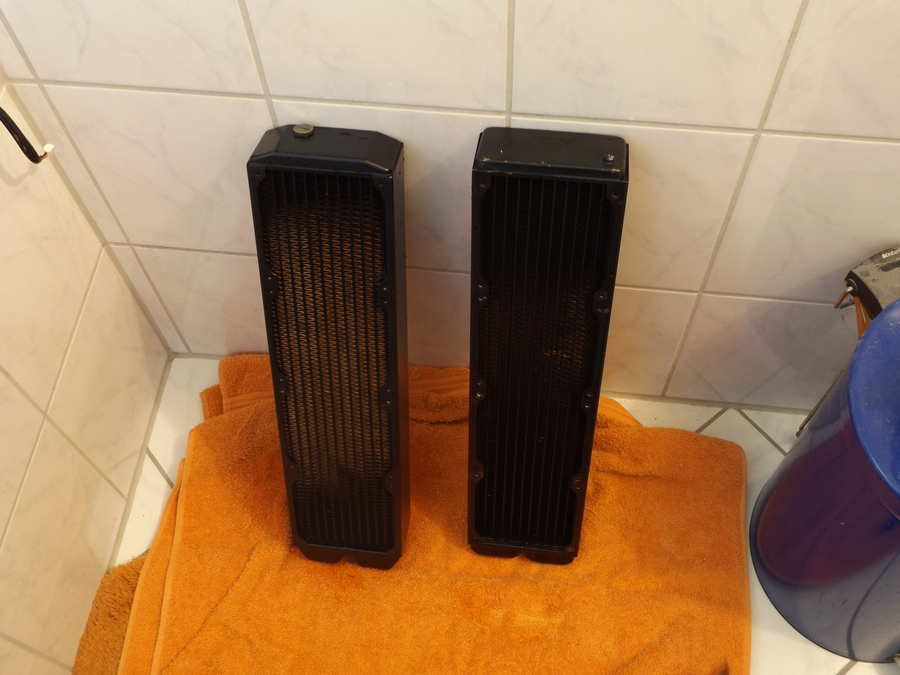

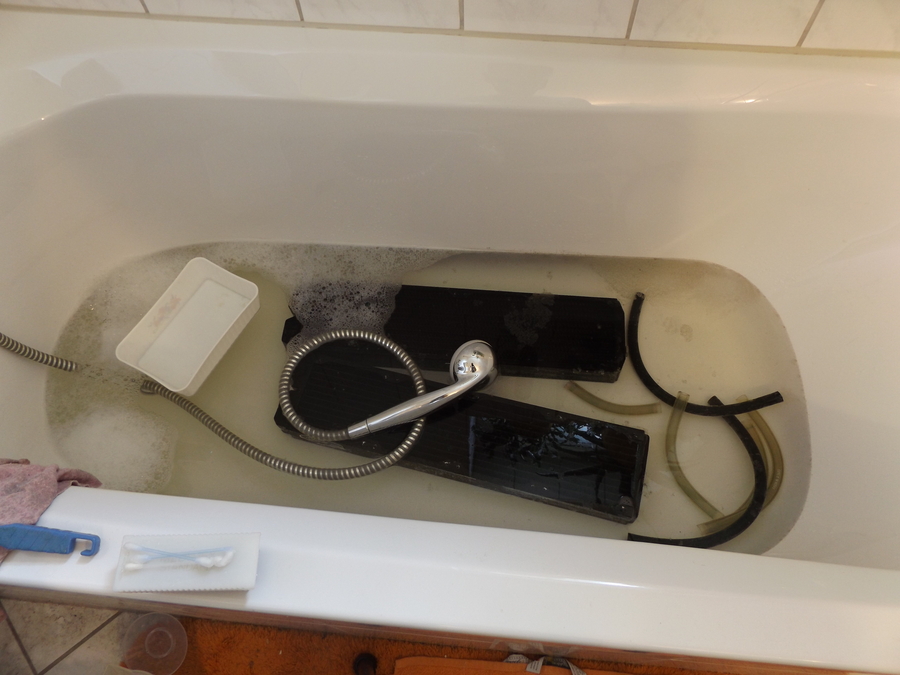

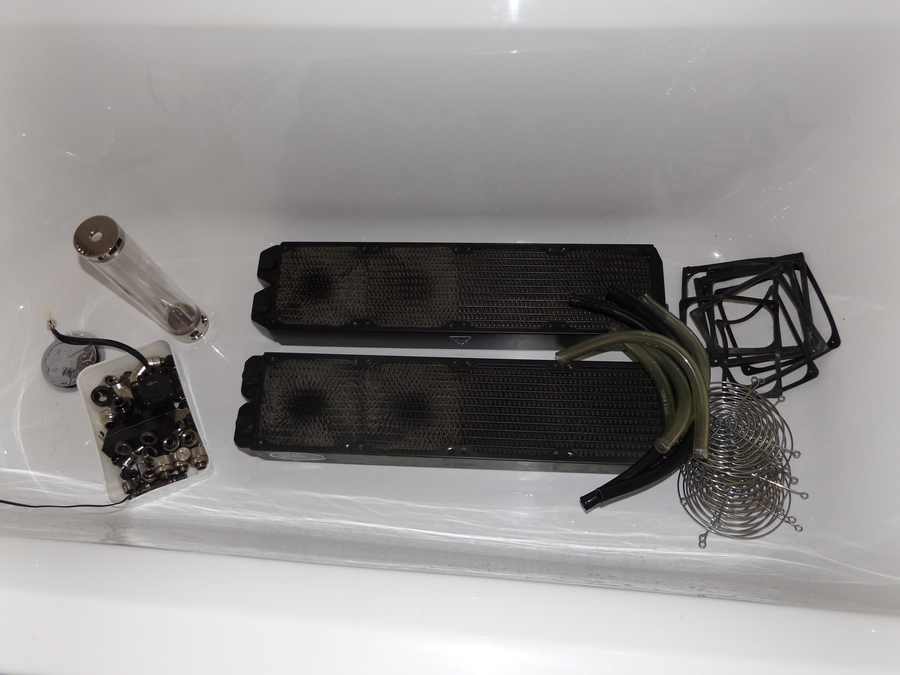

beiläufig die Radiatoren in der Wanne einweichen lassen bei schön heissem Wasser

und fertig, 8-10h Arbeit



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

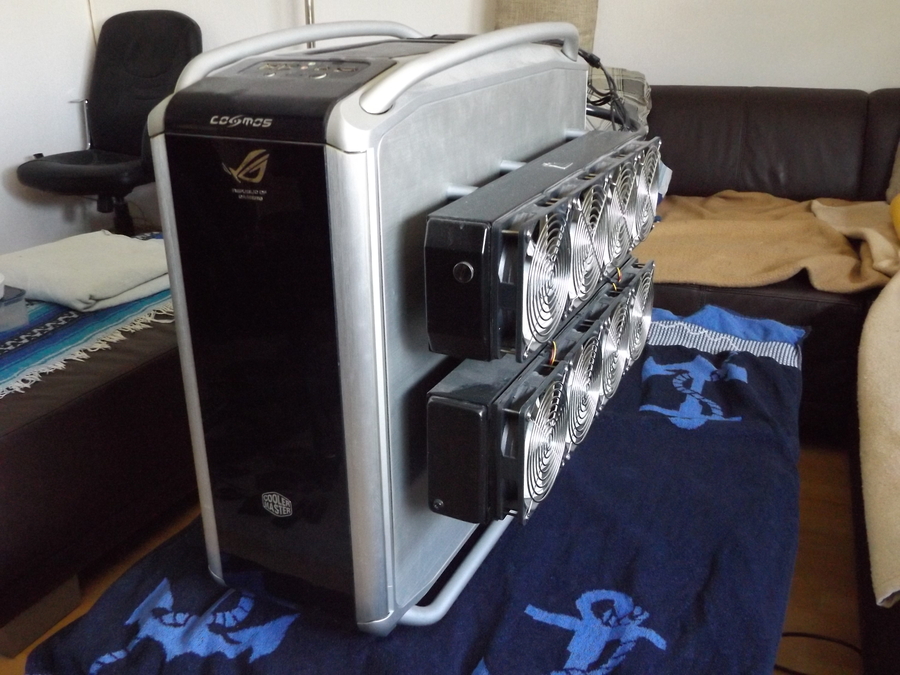

Der Einbau der Radiatoren

Nach dem Zerlegen und Reinigen de Systems habe ich mich an den Einbau der Radiatoren gemacht

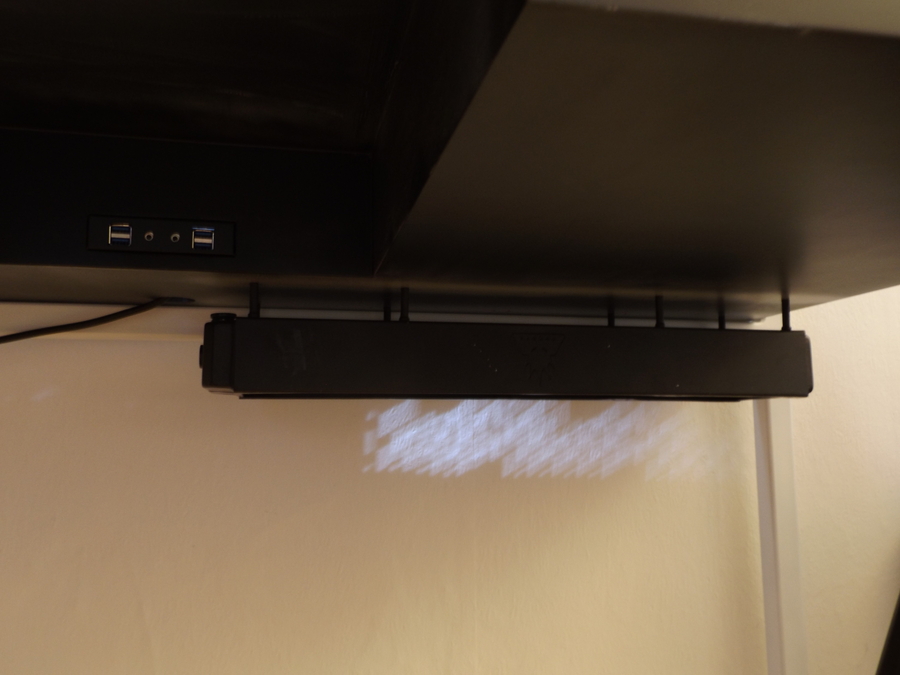

als erstes der Äußere

eigentlich wollte ich ihn direkt an den Tisch Schrauben aber "kombiniere Dr. Watson"
woher die Luft nehmen die weggeblasen wird?
also mussten kurzer Hand Abstandshalter her, noch mehr Öffnungen wollte ich dem Tisch nicht zumuten.
Sie sind etwas lang aber sie haben sich schon im Collermaster , bei den Wassertemps, bezahlt gemacht.

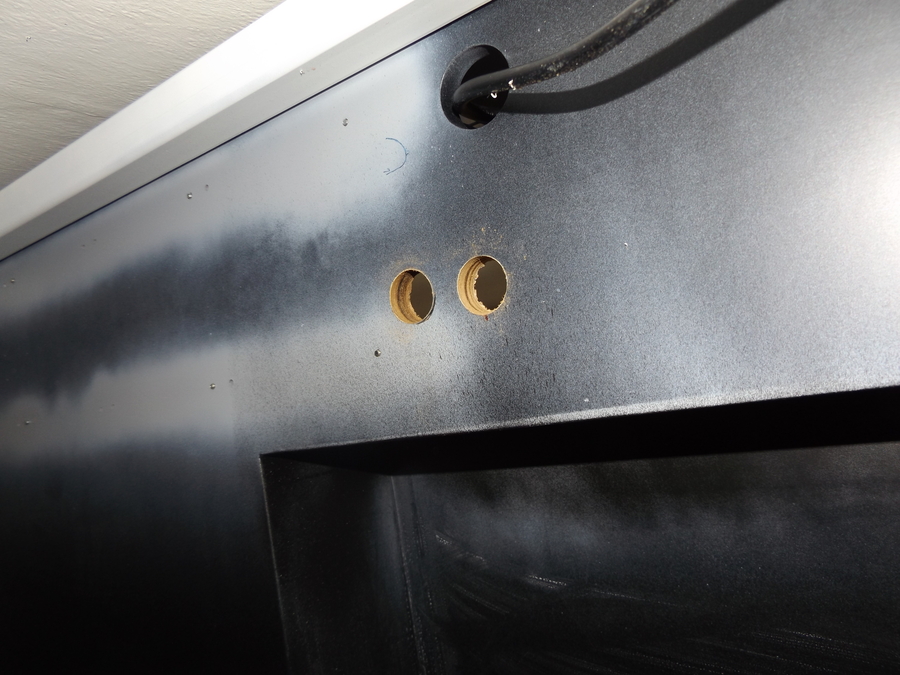

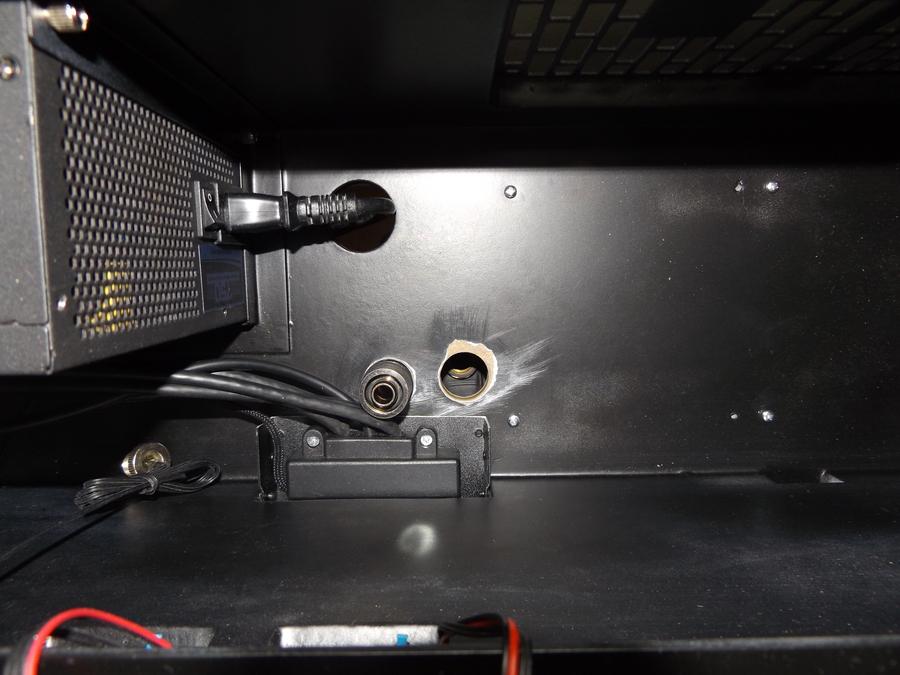

Nun konnte ich die exakte Position für die Durchlässe bestimmen

gesagt getan

von innen gleich die ausgefransten Kanten etwas angeschliffen

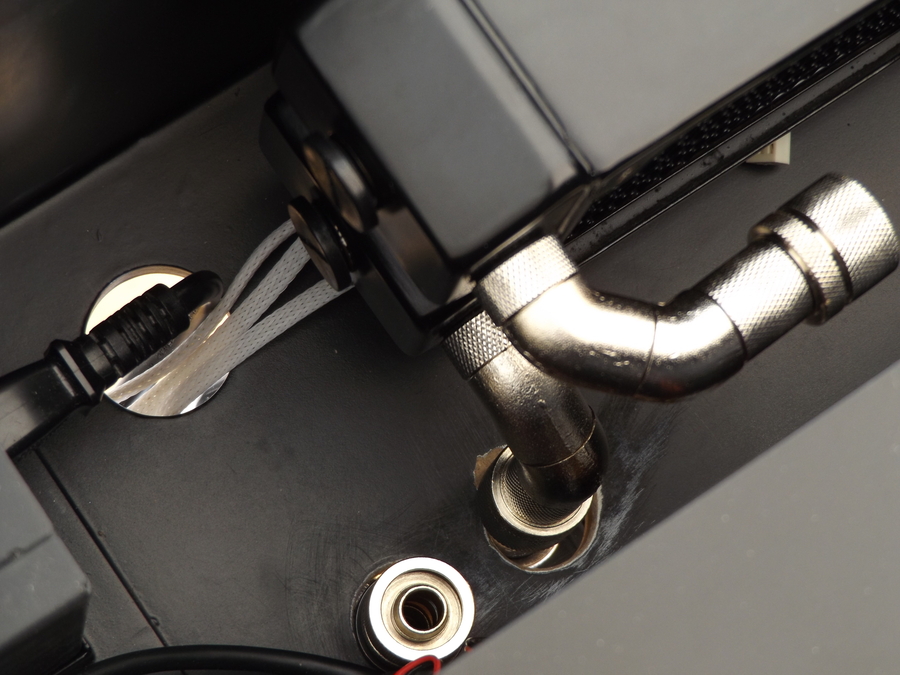

und Durchlassadapter und Anschluss montiert
gut zu wissen das ein 22er Bohrer für einen 24er Aussendurchmesser zu gross ist.
Ich wollte etwas Spielraum lassen damit nichts verkantet aber wie man sieht deckt der 24er Rahmen das Loch nicht ganz ab.
Also muss ich mir für die Bohrungen im Innenbereich devinitiv ein 20er Bohrer besorgen.

Nun das Beste!
Der Grund weshalb ich nachts nicht schlafen konnte bevor das endlich erledigt ist.
Ist farblich leider nicht alles zusammen passend aber meine Auswahl ist begrenzt.
Da alles Drehbar ist hoffe ich auch das es Dicht ist.

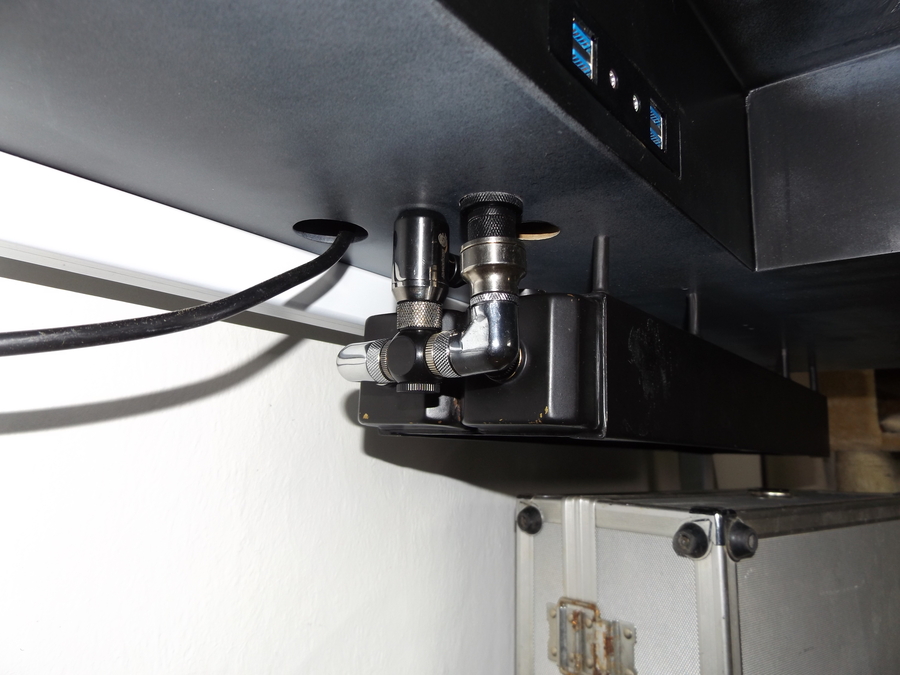

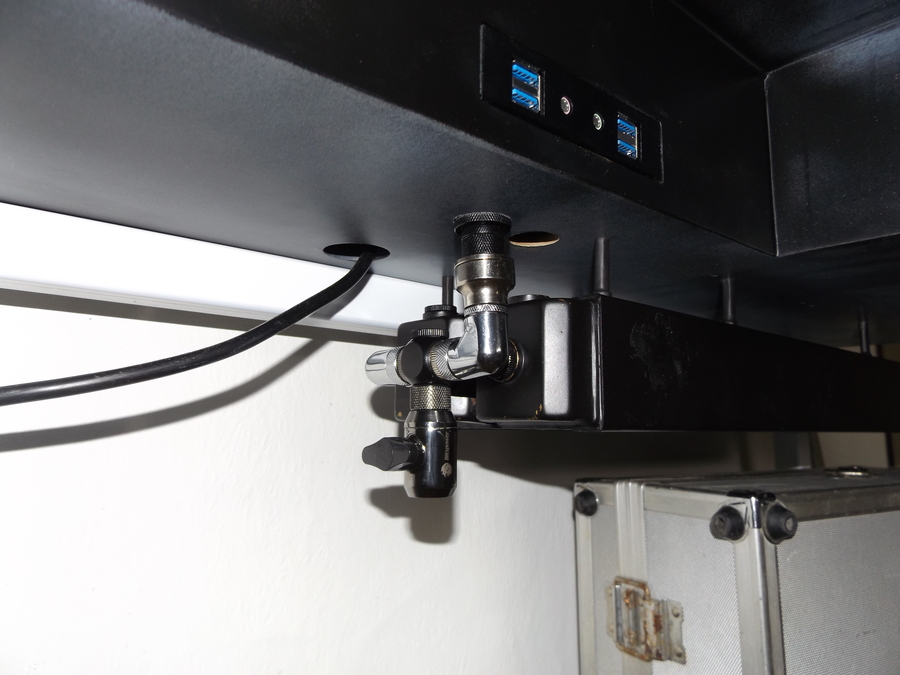

mittig sitzt ein 4er Verteiler, links und rechts davon drehbare Winkel, unten der Ablasshahn(klar) und rechts über dem Winkel ist ein Filter.
Alles da wo man es am besten gebrauchen kann, auch wenn ich den Hahn rein von der Optik gerne im System gehabt hätte , aber hier hat mal der Praktische nutzen den Vorrang.

So und da Viele äusserten "ich solle auf kleine Kinder acht geben",gibt es 3 Punkte:
1. Der Hahn ist trotz Silikonfett so schwergängig, das jedes Kind was den drehen kann, auch alt genug ist und weiß das man ihn nicht drehen darf.
2. gibts unten eine Verschluss Schraube
3. seht selbst

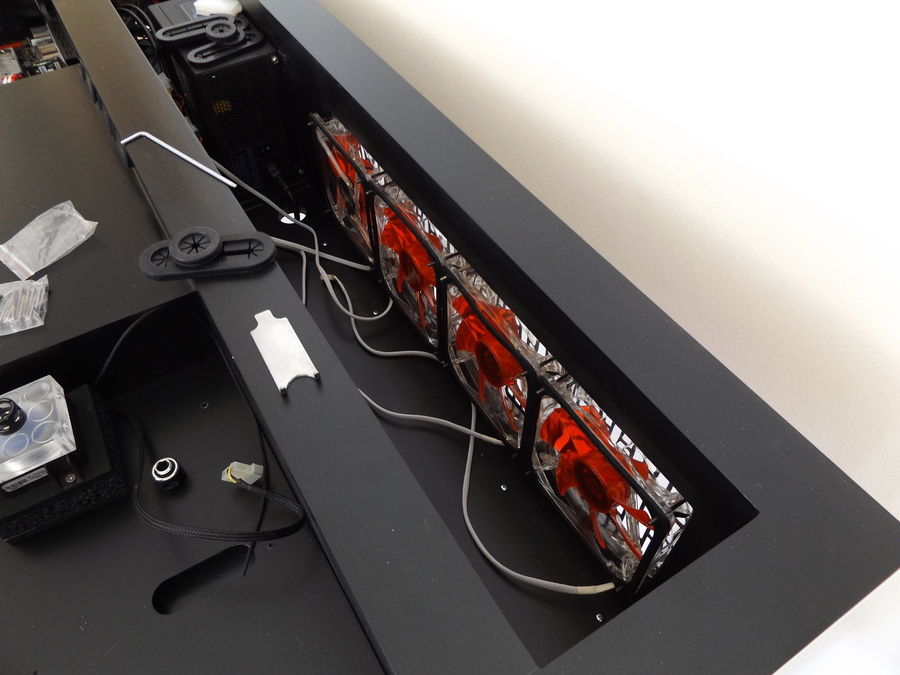

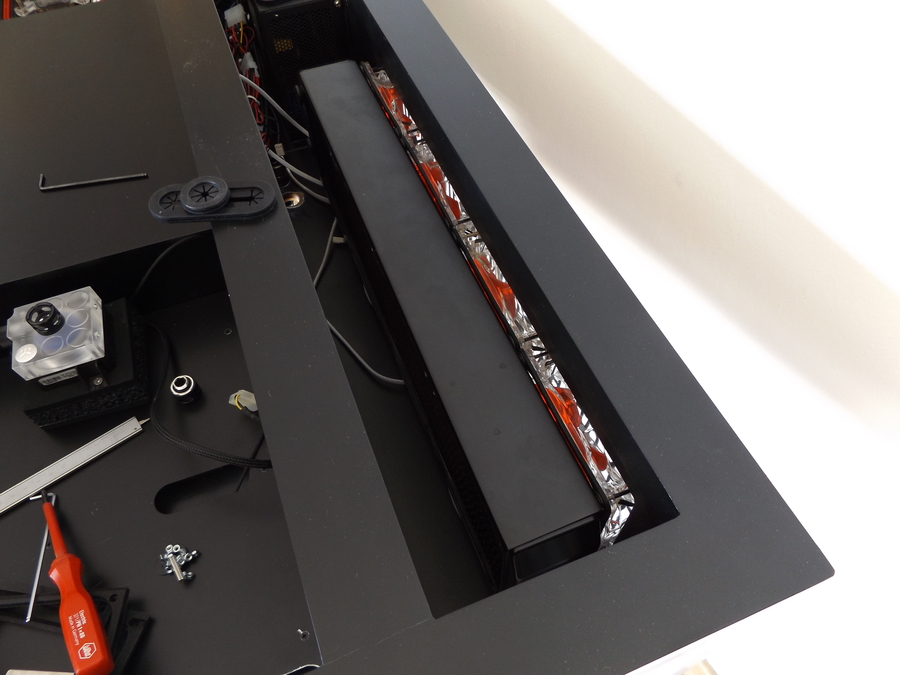

Nun der 2. Radiator:
Um auch im hinteren Bereich für etwas Licht zu sorgen habe ich mich für diese Ventilatoren entschieden(rot beleuchtet)
Ein paar kleine Shrouds davor, ich habe noch dicke 7mm Shrouds, die kommen dann an den unteren Radiator.

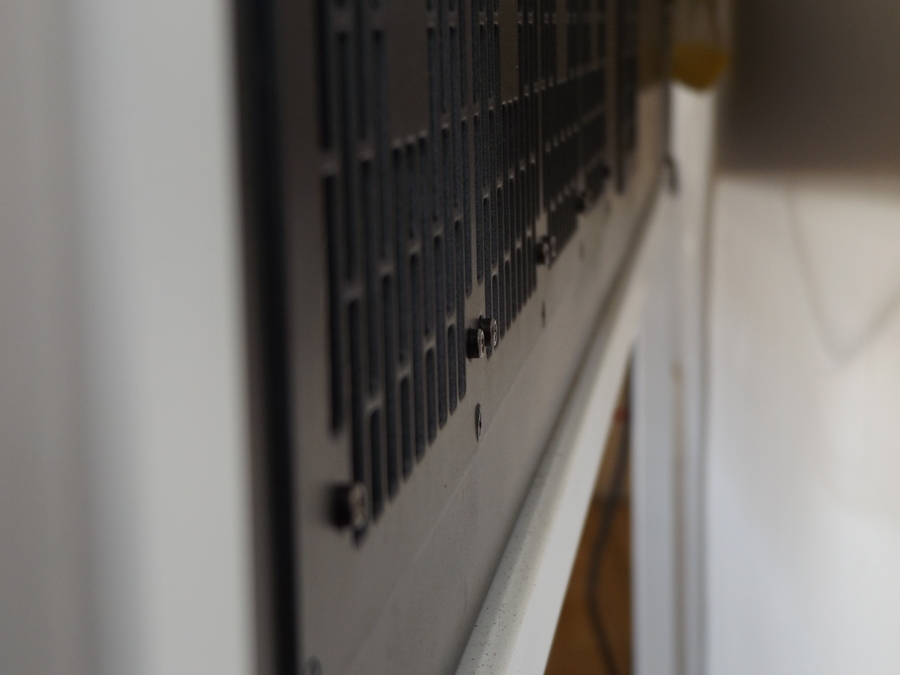

Und so sieht das ganze dann aus

von aussen dann sogar die Originalen schwarz(bräunlich) eloxierten Schrauben von Phobya

und so wären dann die Anschlüsse (vorrübergehend)

​



[bennySB]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Na wird doch, aber ne verdammt kleine Badewanne hast du da

Aber kann es sein, dass die Durchlassbohrungen nicht ganz im Lot liegen?^^



[MrCaedo]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Tschüss Abi, hallo Leben...äh...Internet
Spaß beiseite...was sind das eigentlich für Lüfter? (die Roten und die Blauen) und verwendest du sie wegen der Farbe, weil sie leise sind, oder einfach, weil sie schon in deinem Bisitz sind



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

@benny
oh man , du bist nicht der erste der das sagt, ich habe sie mit Absicht leicht versetzt weil ich sonst mit den Anschlüssen und dem AblassHahn nicht hingekommen wäre.
Aber das scheint jeden zu stören ausser mich, also werd ich das noch iwie ändern.

@mrcaedo
Nur weil sie in meinem Besitz sind!
Die roten sind Phobya die passen auch ganz gut zum Projekt, die weissen sind gelid solution(oder so) davon kommen 4 an den ässeren Radi weil weiß und sau leise(wobei die ventis immer nur beim zocken laufen, sobald die wassertemp über 30* geht,ansonsten schafft das system das locker passiv) und die blauen werden nicht verbaut, die liegen schon ewig bei mir rum aber wer weiß irgendwann.(die sind auch blau beleuchtet)



[bennySB]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Ich bin halt ein absoluter Fan von Geradlinigkeit xD



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

aber ne verdammt kleine Badewanne hast du da

^^

die ist die Härte, bei 2 meter Menschen aber ich hab wenigstens eine.



[Phillip_Sparky]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Also mich würde ja der "used look" vom Radiator mehr stören als die Anschlüsse solltest den mal neu/nach Lackieren finde ich
