Bilderthread Stefans Netzteil Innereien Bilder Thread.

[Erzbaron]

Label und Produktbezeichnung sowie erstmal ein "Draufsichtbild" ... wenn wir Details brauchen dann sagen wir das schon



[ph1driver]

Es ist ein Powerline VP-430W von novita Marketing & Consulting.

PowerLine - Your Power Source

Bilder werde ich nachher machen.



[Philipus II]

Die angegebenen Daten reichen schon. Netzteile mit passiv PFC sind nie gut. Bilder sind unterhaltsam, aber für ein Urteil nicht nötig.



[poiu]

die Seite von dehnen ist auch sehr aktuell XD

Direkt nach der CeBIT 2009 werden wir Ihnen hier unsere neuen Produkte vorstellen.



[ph1driver]

Habe jetzt mal Bilder gemacht. Und, chinaböller?



[Erzbaron]

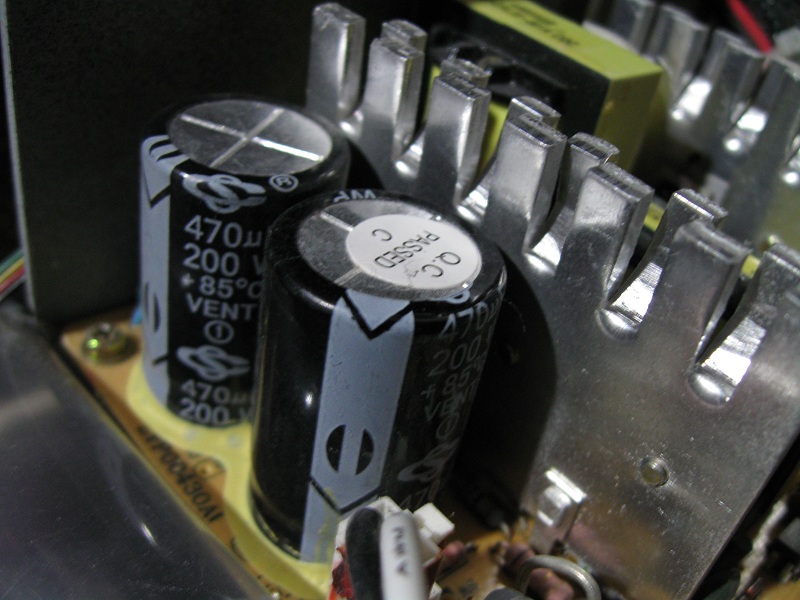

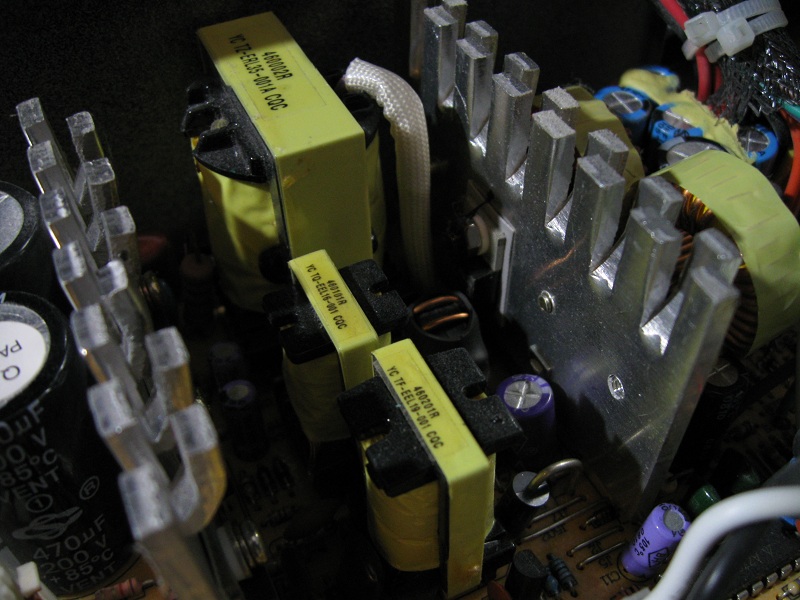

Auf jeden Fall ein uraltes Design, passiv PFC, Glasbruchsicherung, Drahtbrücken und 2 Primärkondis zur Spannungsglättung ... gefühlt ein mindestens 10 Jahre altes Design vermutlich mit lächerlicher 12V Leistung ... immerhin der Lüfter ist gut (aber nicht original ^^)



[ph1driver]

immerhin der Lüfter ist gut (aber nicht original ^^)

+12V1 18A
+12V2 20A
Maximale Leistung bei +12V1 und +12V2 360W

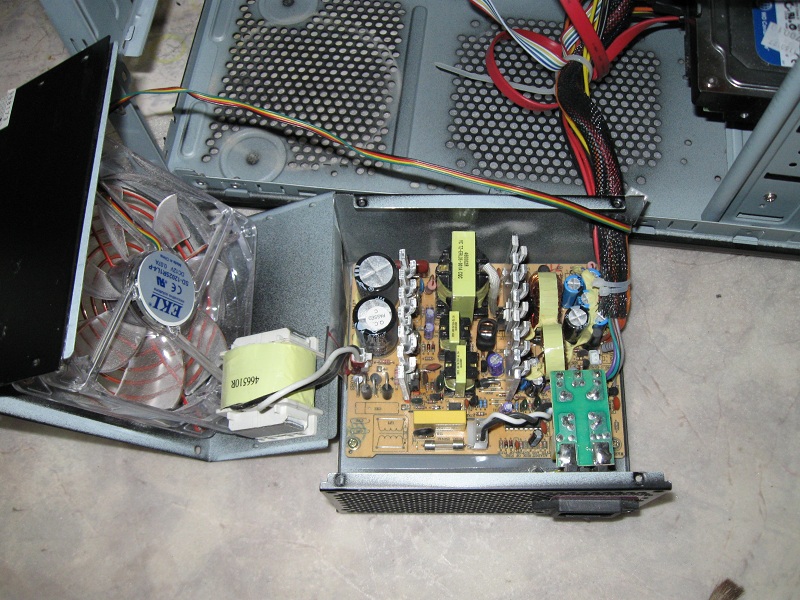

Was ist das eigentlich für ein teil unter dem Lüfter?



[Shi]

Vermute, die Drossel für die passive PFC. Achja, das Netzteil hat ja noch nicht mal PCIe-Stecker



[ph1driver]

Vermute, die Drossel für die passive PFC.

Ok, hatte das so bis jetzt noch nie gesehen gahbt.

Achja, das Netzteil hat ja noch nicht mal PCIe-Stecker

Woran hast Du denn das erkannt? Oder hast Du auf der verlinkten Seite gelesen?



[Erzbaron]

+12V1 18A
+12V2 20A
Maximale Leistung bei +12V1 und +12V2 360W



Was ist das eigentlich für ein teil unter dem Lüfter?

Das Teil soll 360W Combined auf der 12V liefern?

Mach mal bitte noch ein Bild von der Seite wo der ATX Kabelstrang auf die Platine geht ...

Das dicke weiße Teil unterm Lüfter ist übrigens wirklich die PFC Drossel ... wenn du das bis dato noch nie gesehen hast kennst du wahrscheinlich nur Netzteile mit aktiv PFC ...



[Strahleman]

... Drahtbrücken ...

Zumindest auf der Eingangsseite würde eine geschickte Marketing-Abteilung das als Spulen mit halber Wicklung bezeichnen
Bei der Gleichrichtung wurde auch an nichts gespart



[ph1driver]

Bild kann ich Morgen liefern, wird Heute leider nichts mehr.



[Erzbaron]

Zumindest auf der Eingangsseite würde eine geschickte Marketing-Abteilung das als Spulen mit halber Wicklung bezeichnen

also bei der HP würde ich nicht behaupten das die eine geschickte Marketingabteilung haben

Aber gut das du da bist Simon ... erinnert dich das Teil nicht auch sehr an ein Sinan Power VP 430W?



[Strahleman]

Da fragste mich was Hab so nen Intertech noch nie von innen gesehen. Habe grad mal gegoogelt und zumindest das, was man so auf den Fotos erkennen kann, ähnelt doch recht dem Netzteil hier.



[Shi]

Achja: Dass das NT keinen PCIe-Stecker hat, kann man der Homepage entnehmen



[ph1driver]

Dachte schon Du siehst das anhand der Fotos.

Mit dem Sinan könntest Du recht haben, da es auch über novita Marketing & Consulting läuft.
Ebenso die Combat Nitrox Serie.

http://www.novita-marketing.de/products_computer_psu.html



[Erzbaron]

Wenn das Teil wirklich mit dem Sinan verwandt sein sollte ... dann solltest du es entsorgen und zwar so das es niemandem mehr schaden kann



[ph1driver]

Das hab ich mir schon fast gedacht. Das war vor 1,5 Jahren eigentlich als schnelle Notlösung gedacht.



[Xyrian]

Ich hab hier ein Newton-Power NPS-110FB A, mit 110 Watt Dauerleistung und 145 Watt Peak. Ganze 3,5 A auf der 12V Leitung Das sind immerhin 42 Watt, jaha

Ich hab hier noch einen Pentium 4 3,2 Ghz & HD3650 AGP, ich nehme nicht an dass das NT die beiden stemmen kann?

Gruß



[GxGamer]

Das Netzteil aus meinem ersten (und einzigen) Fertig-PC:
Funzen tuts noch, pfeift nur`n bisschen
