Selfmade: HD5870 Adapter - Mini Worklog

Klutten

Moderator
Teammitglied
Aquagratix-Adapter für die HD5870

Am heutigen Abend gibt es einen Mini-Worklog zu lesen - das Teil ist einfach zu klein und zu speziell, um einen ganzen Roman zu schreiben. Der Grund für dieses samstägliche Mammut-Projekt ist hier zu finden...

[Tagebuch] 1337-Shrinkage FTW - Corei7-MiniPC mit interner Wakü

In diesem kleinen Gehäuse geht es wirklich eng zu und gerade im Bereich der Grafikkarte geht es um jeden Millimeter, gerade was auch das Verschlauchen der Wasserkühlung angeht. Mit diesem Adapter kann man nun bequem einen Schlauch vom Mainboard hochführen und den zweiten Schlauch direkt nach hinten in Richtung der Laing-Pumpe. Im Groben und Ganzen also eine intelligente Umlenkung des serienmäßigen Acryl-Aufsatzes, der die Gewinde nur senkrecht zur Karte bereitstellt.

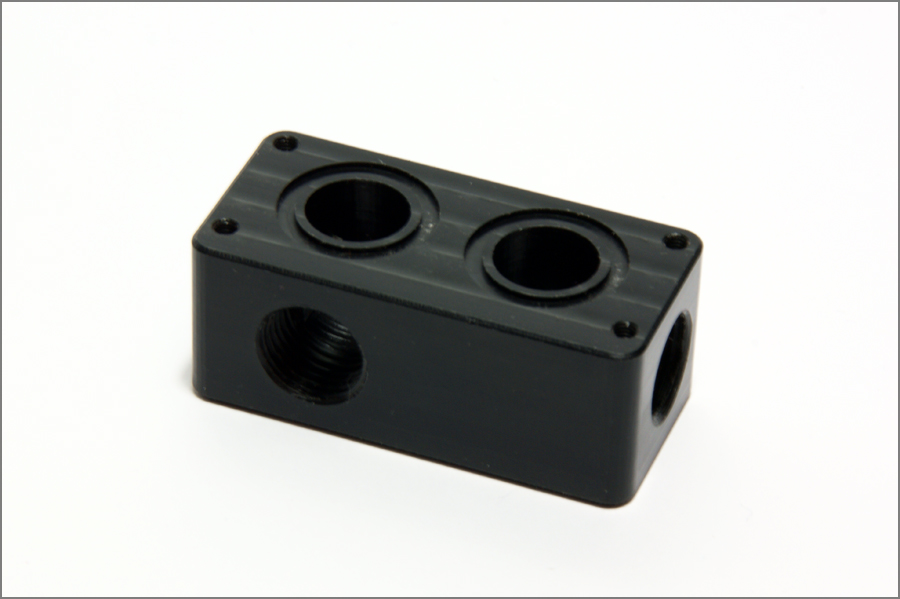

aquagratix_1-jpg.1329491

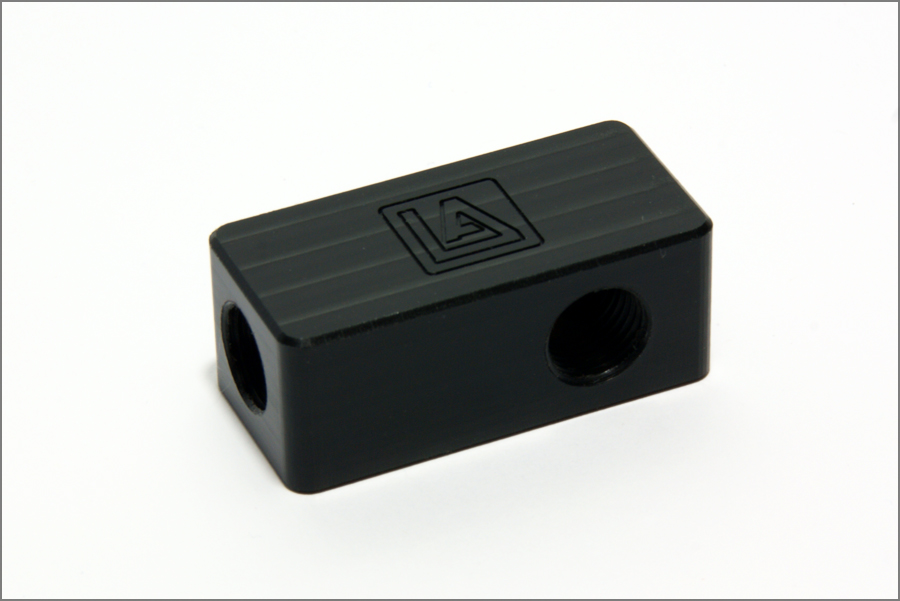

aquagratix_2-jpg.1329492

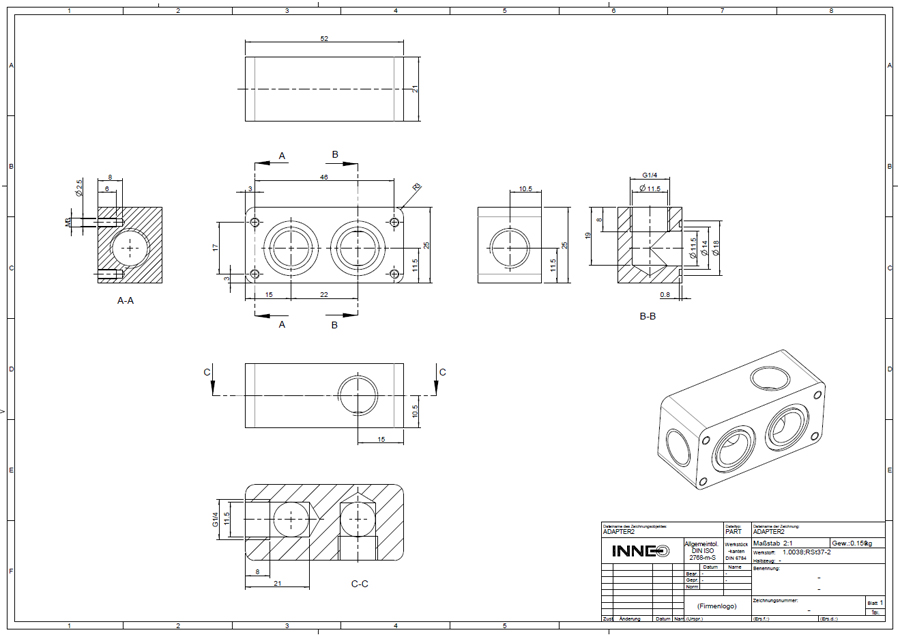

Und wer selbst Hand anlegen möchte ...bitte, die Vorlage. :D

zeichnung-jpg.1329746



Anhänge

  • Aquagratix_1.jpg
    234,9 KB · Aufrufe: 373
  • Aquagratix_2.jpg
    204 KB · Aufrufe: 370
  • Zeichnung.jpg
    182,9 KB · Aufrufe: 1.573

McZonk

Moderator
Teammitglied
Wunderbar. Wirklich toll geworden, der kleine, unscheinbare, schwarze Block :)

Ich liefer dann ein paar Bilder vom Einbau nach.
