Lian Li PC-V2010a Projekt: Silver Wing

[reisball]

AW: Lian Li V2010

Danke Leute, freu mich über eurer Interesse.

Teil II. Die Front: Part 2/2

Hier nochmal ein Nachschlag zur Befestigung.
Wie schon gesagt ist das Plexi einfach nur ins Gehäuse geklemmt.

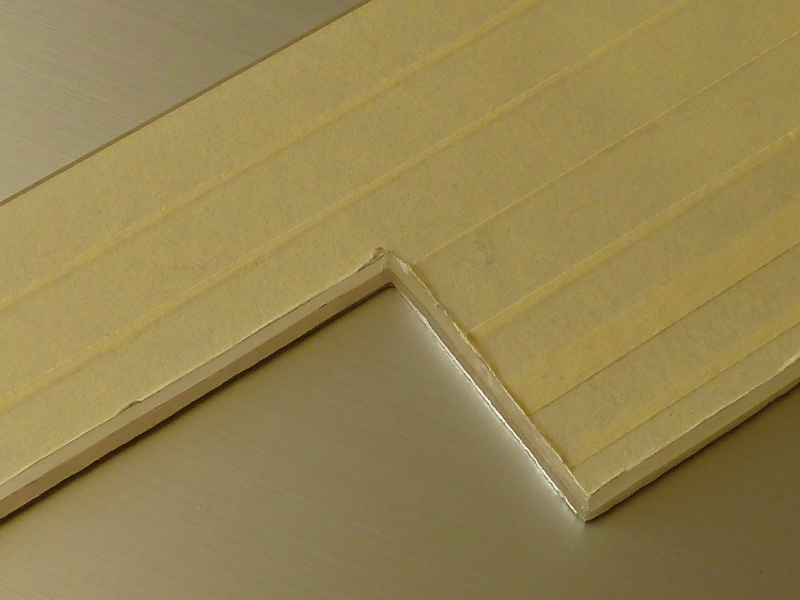

Ich hoffe die Bilder erklären es besser, als ich es mit Worten kann.

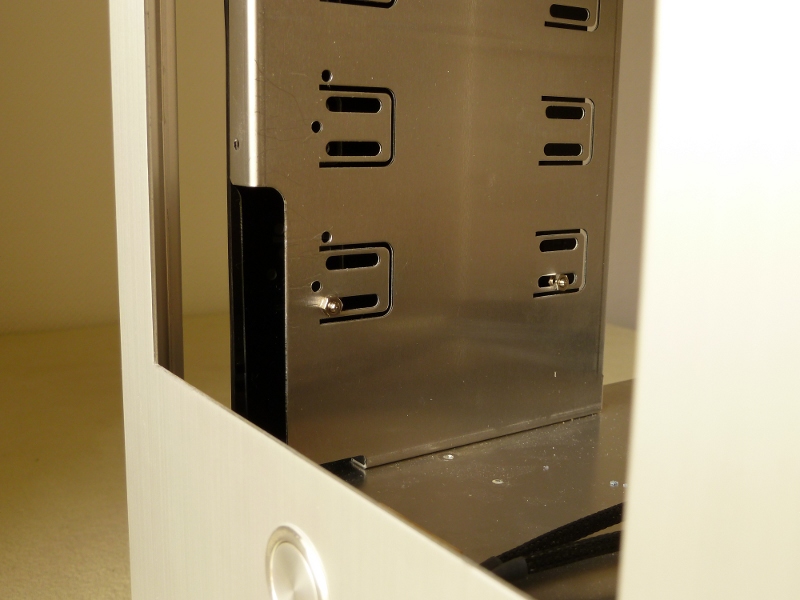

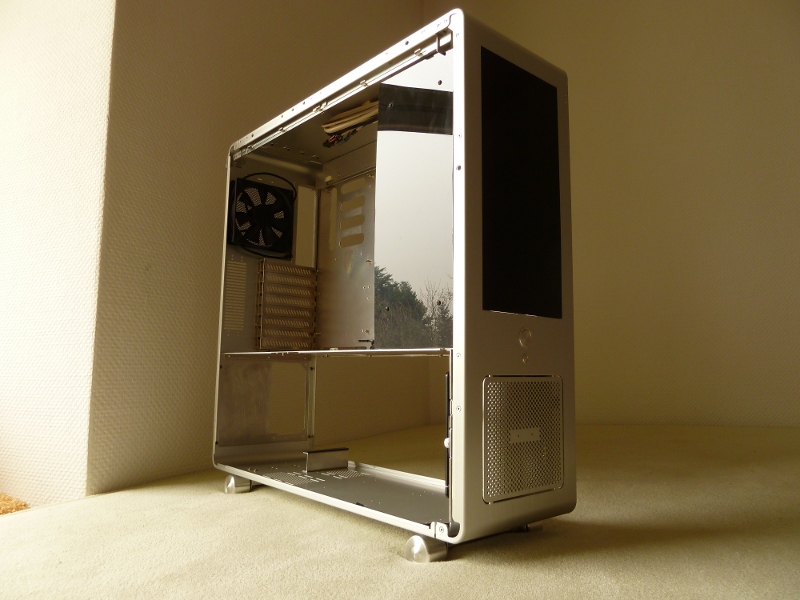

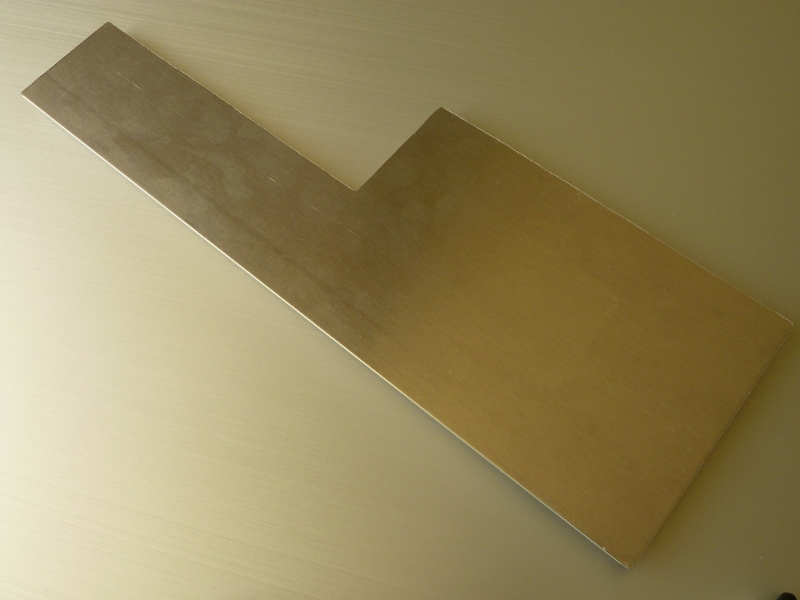

Dieses Plexi passt genau..

...hier rein.

Ich werde wahrscheinlich noch 2 WInkel an dem Plexi anbringen damit man es im LW-Schacht befestigen kann.
So sieht es gut aus aber könnte bei stärkeren Erschütterungen aus der Fassung springen.



[PSP-Hacker]

AW: Lian Li V2010

Sieht gut aus!!

Abo!



[Kuppy]

AW: Lian Li V2010

Aha, okay danke, dass ist dann aber echte Maßarbeit gewesen, top.



[reisball]

AW: Lian Li V2010

Danke euch beiden und für die Abos.

@Kuppy: Es waren 10min Dremeln und 3h Schleifen bis es gepasst hat.



[Green.Tea]

AW: Lian Li V2010

sieht echt alles sehr gut aus, aber ich habe da noch ne frage: verbaust du kein laufwerk ? oder machst du noch nen cut in das plexi ?

mfg



[reisball]

AW: Lian Li V2010

@Green.Tea: Danke. Ich brauch kein LW also wird auch keins verbaut.
Sollte ich eins benötigen, klemme ich es nur kurz rein und nehms dann wieder ab.



[crankrider]

AW: Lian Li V2010

wow, das war ja wirklich perfekte Maßarbeit mit dem Plexi
sieht verdammt gut aus und verleitet mich schon dazu, es Dir
für meine Kiste abzugucken

lg

crank



[reisball]

AW: Lian Li V2010

@crankrider: Hey danke und immer hau rein, wäre gespannt wie es bei dir aussieht.

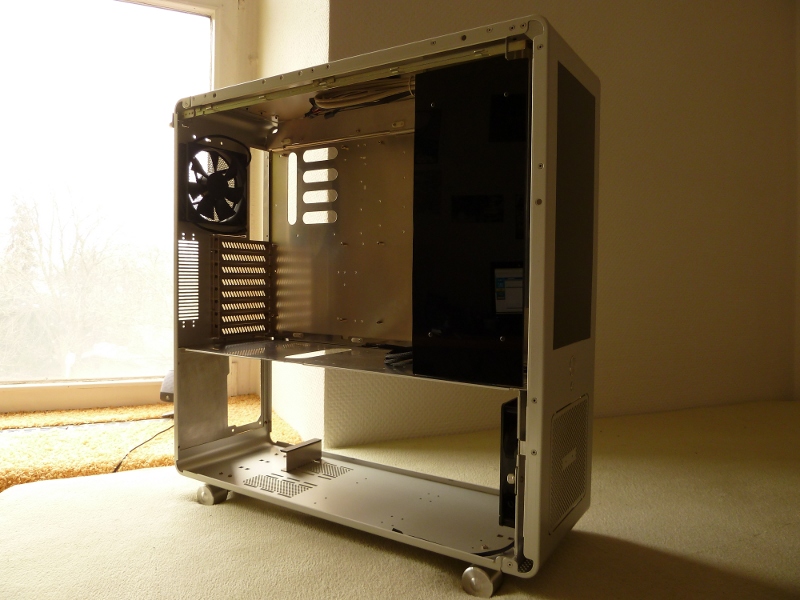

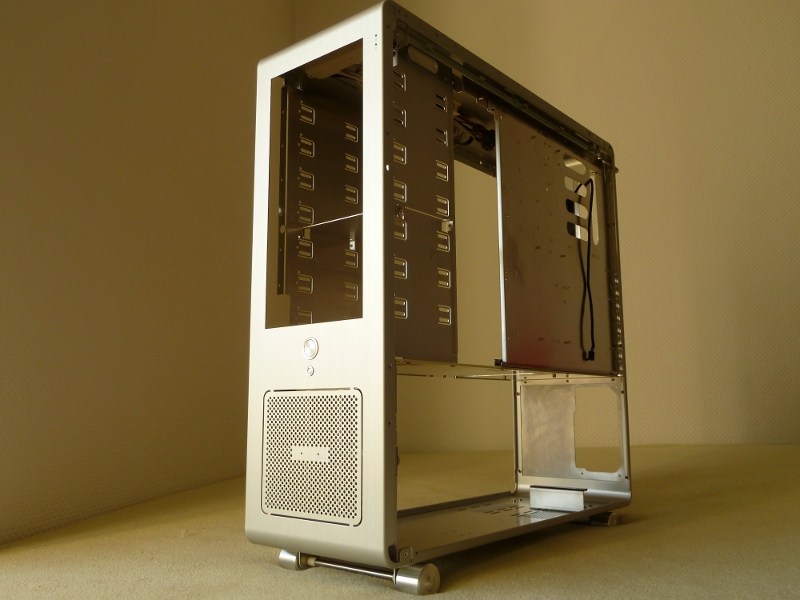

Kleiner Teaser für morgen. Habe heute schon mal die Abdeckung für den LW-Schacht gebastelt.
Leider war ich zu langsam und es gab kein Tageslicht mehr.
Morgen gibts dann BIlder im Detail und mit ordentlichem Licht.



[Green.Tea]

AW: Lian Li V2010

hehe sieht ja schon mal gut aus so weit ich das auf diesem bild beurteilen kann.
Ich weiß ja nicht wies bei dir im haus aussieht ob du noch mehrere rechner hast aber sonst kann man natürlich auch kurz was übers netzwerk instalieren ^^

mfg



[h_tobi]

AW: Lian Li V2010

Deine Arbeit mit den Blenden gefällt mir richtig gut, nur weiter so.
Ich hätte das Case auch nicht so lange warten lassen, dann weiterhin viel Erfolg, das wird was richtig Feines werden.



[L.B.]

AW: Lian Li V2010

Bis jetzt gefällt mir deine Arbeit sehr gut.

Du könntest ja in eine Slotblende eine Sata-Buchse einbauen, an die du dann bei Bedarf dein Laufwerk anschließen kannst.



[reisball]

AW: Lian Li V2010

Danke Leute.
@L.B.: Ich hatte vor mir vlt ein externes LW zu kaufen.

Leider gibt es heut kein großes Update, da meine Kamera den Geist aufgegeben hat.
Also der Akku war leer.

Werde dann morgen mehr Bilder machen und heute noch daran weiter arbeiten.

Teil III. Laufwerksschacht-Abdeckung: Part 1

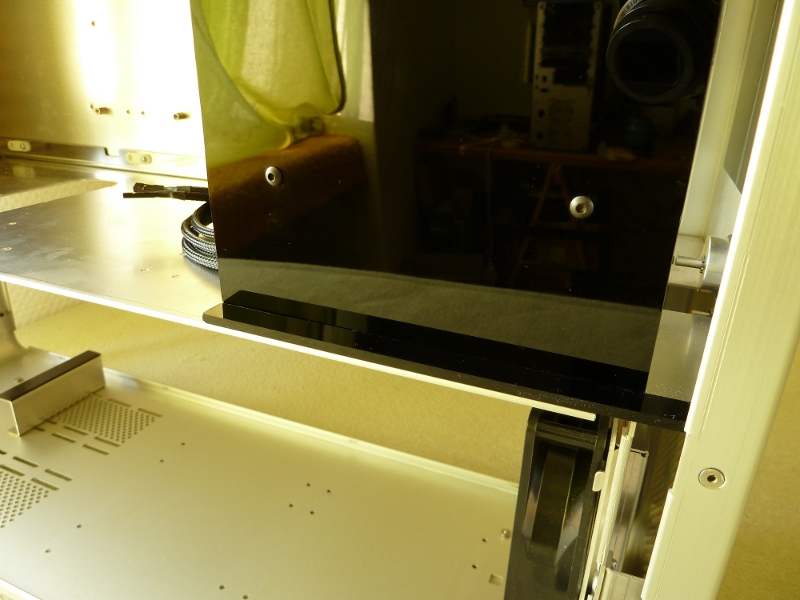

Befestigt wurde das Ganze mit 4x MDPC Schrauben, 8x Lian Li-Abstandshaltern und 4x Lian Li-Muttern.
Die Abstandshalter sorgen dafür, dass die Blende den nötigen Abstand vom LW-Schacht hat,
da sich an diesem, mittig Halterungen befinden.

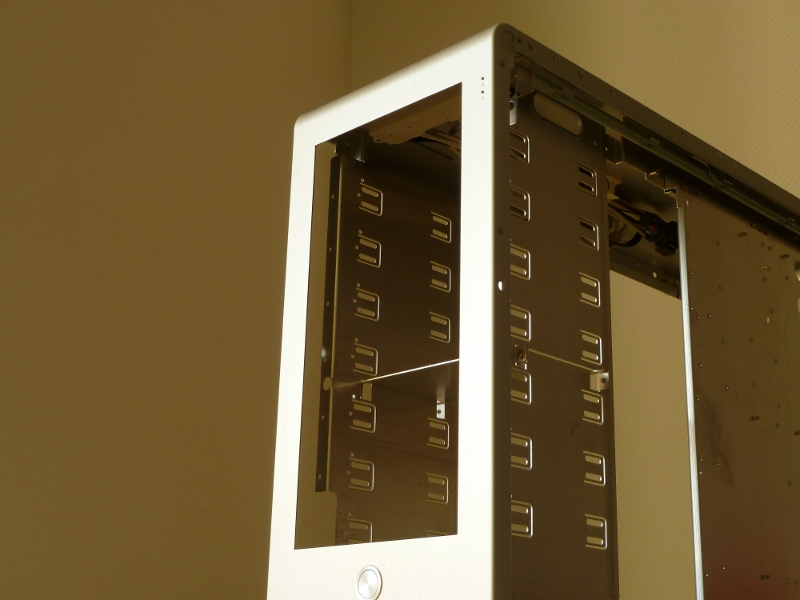

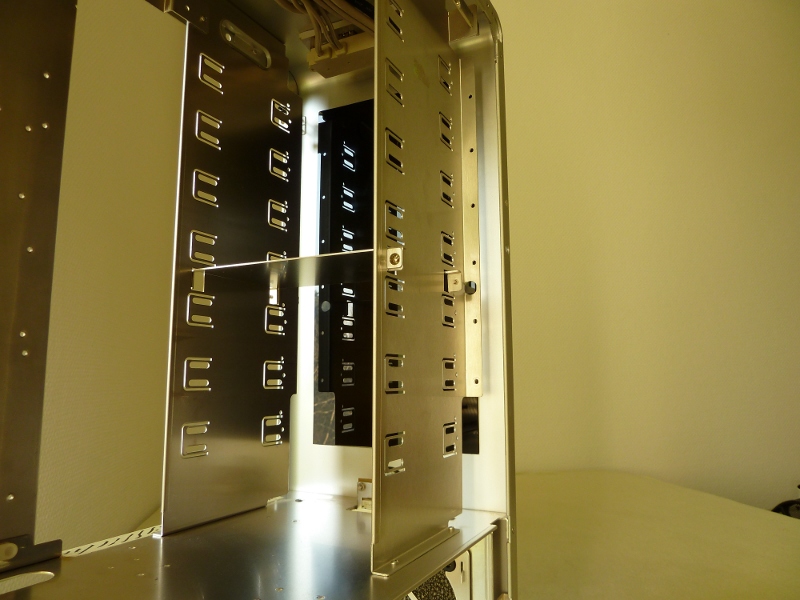

Hier nochmal zur Erinnerung ein altes Bild auf dem man sie erkennen kann.

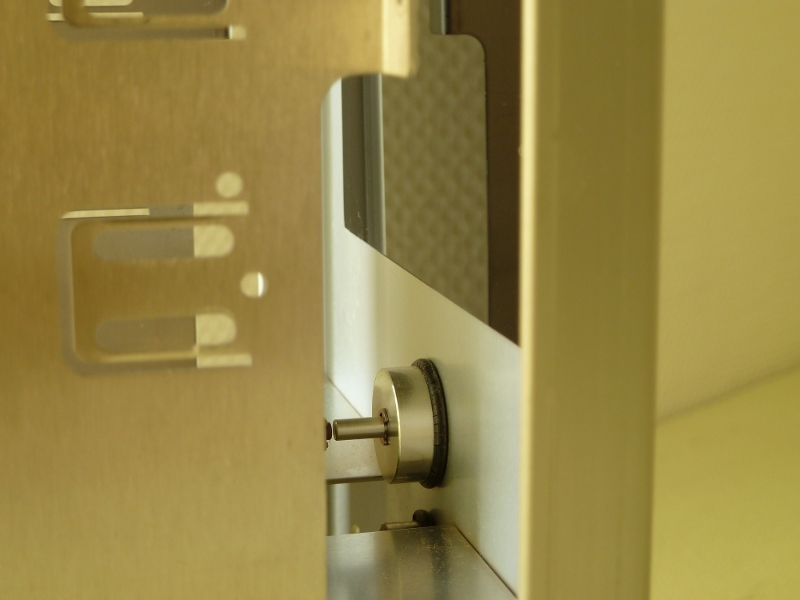

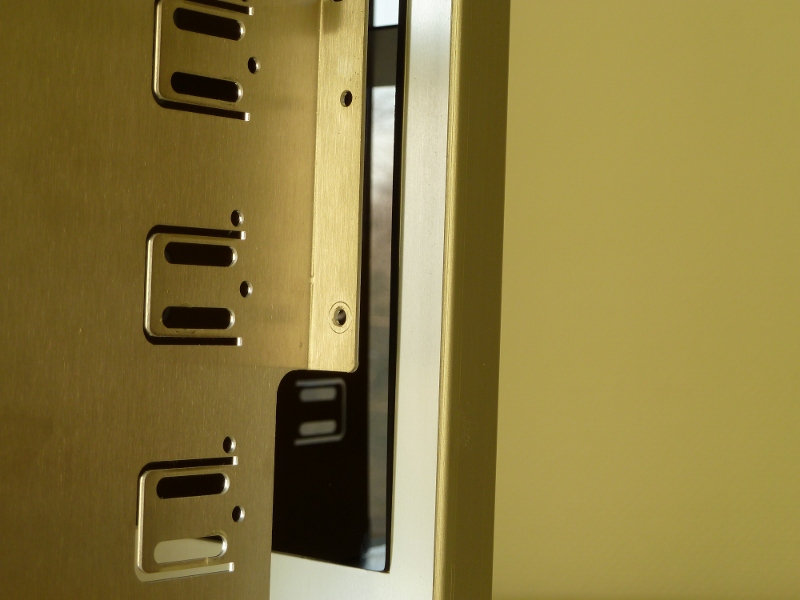

Die Abstandhalter werden in den LW-Schacht gesteckt und von hinten mit den Muttern verschraubt.
Ich habe die Abstandshalter verwendet um die hervorstehenden Sachen nicht wegdremeln zu müssen.

Power-, Reset-Taster und der vordere 140mm Lüfter wurde auch gesleeved,
obwohl ich Taster und den Lüfter noch austauschen werde.

​



[crankrider]

AW: Lian Li V2010

das hast Du wiedermal TOP hinbekommen, harmoniert super mit dem Front-Plexi zusammen,
saubere Arbeit

lg

crank



[reisball]

AW: Lian Li V2010

Danke crank ^ ^.

Meine Cam ist gerade auch wieder aufgeladen, daher gibts noch einen kleinen Teaser der heutigen Arbeit.

Teil IV. Beleuchtung der hinteren Anschlüsse: Part 1

Hierfür habe ich erstmal eine Alublende zugeschnitten die das Panel abdeckt.
Hinter der Blende wird eine Plexiglasscheibe angebracht und eine LED-Leiste an der linken Seite befestigt.
Sobald das MB hier mal eintrifft (und das kannn noch dauern), werden die Löcher für die Anschlüsse gebohrt.
Die Anschluss- und NT-Blende gehen dann später zum Pulvern.



[Dukex2]

AW: Lian Li V2010

Alles genau durchdacht und sehr sauber gearbeitet

Werde es mit Begeisterung weiter verfolgen, Respekt!

P.s.: Die Abdeckung für die LW-Schächte, welches Material hast verwendet?! Dabei bezweifle ich das man sie sehen wird wenn die Seitenwand vom Gehäuse dran ist



[reisball]

AW: Lian Li V2010

Danke schön und freut mich, dass du mit dabei bist.

Ich habe dieses Plexiglas für die Front und den LW-Schacht verwendet.

Sehen tut man es von Außen nicht, aber das Gesamtbild soll stimmen.



[Sysnet]

AW: Lian Li V2010

Sehr geil! Direkt ein [ABO] rein.

Mit Plexi möchte ich auch noch einiges machen. Sieht bei Deiner Front wirklich toll aus.



[h_tobi]

AW: Lian Li V2010

Wie gewohnt sehr sauber gearbeitet, schon, das du auch an die Stellen ran gehst, die später nicht zu sehen sind.



[affli]

AW: Lian Li V2010

Hi,

Das schwarze Hochglanzplexi finde ich auch sehr cool, hab es selbst schon verwendet.
Vielleicht wär es doch besser das Frontplexi als Inlay mit Rahmen auszuführen, damit du auch eine gute Befestigung hast.
So könntest du später auch was ohne grössere Probleme in die Front integreren. Z.b. Slim/lw.

Die Verkleidung für die Schächte passt super, die NT Blende würd ich wie bereits erwähnt auch Innen montieren.
Aber das ist Geschmakssache.



[reisball]

AW: Lian Li V2010

@sysnet: Hey danke schön und freut mich wenns dir gefällt.

@h_tobi: So muss es sein. Ausserdem ist mein Rechner die Hälfte der Zeit sowieso offen.

@affli: Über eine weitere Befestigungsmöglichkeit für die Front habe ich bereits nachgedacht.
Habe momentan aber noch keine Ambitionen, dass auch umzusetzen .
Ich würde die NT-Blende auch Innen montieren.
Mich stört aber ungemein der Spalt der dabei zwischen Blende und Case entsteht.


Teil IV. Beleuchtung der hinteren Anschlüsse: Part 2

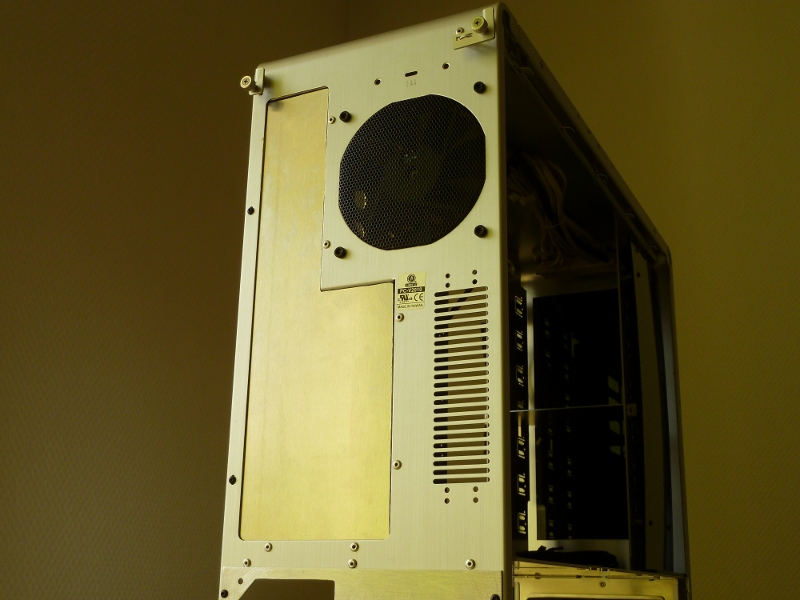

So hier erstmal die Alu-Blende die an die Rückseite soll.

Auf der anderen Seite wird dann eine Plexiglasscheibe befestigt,
die dafür sorgt , dass die Anschlüsse später auch leuchten.

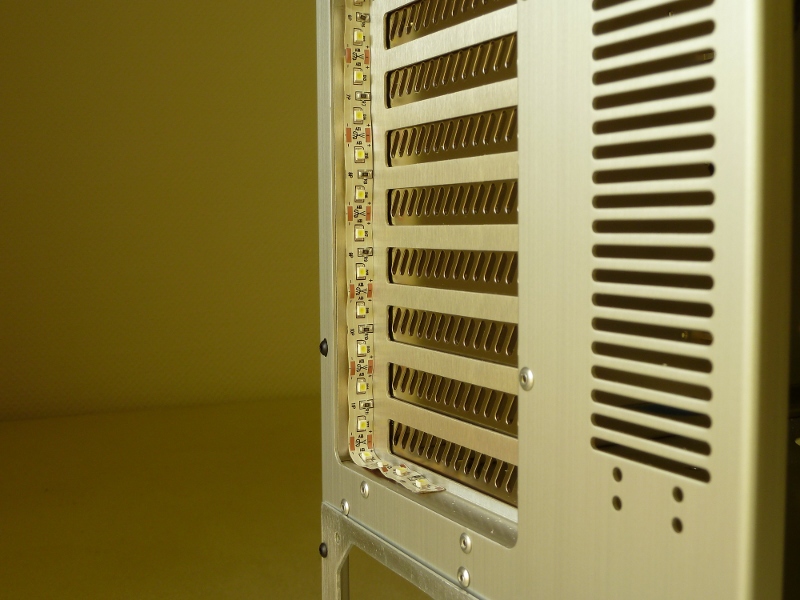

Das Flex-LED-Band kommt dann direkt ans Case und wird oben über ein kleines Loch ins Case geleitet.

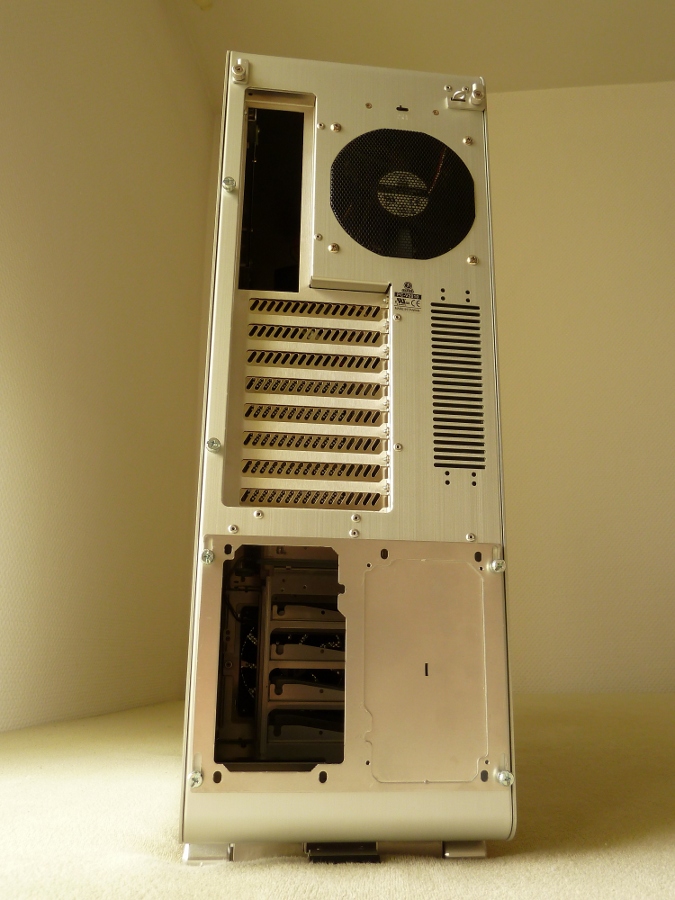

Und alle Komponenten zusammen, sehen dann so aus.

Dann habe ich gestern noch eine kleine Leiste für die LW-Schachtsblende fertig gemacht.

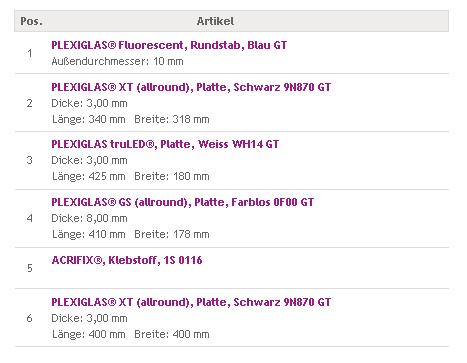

Mein Plexiglasbestellung ist auch raus.
Mit ein wenig Glück kommt sie bald an und ich kann mit dem Bau des S-Lights beginnen.

​
