[How-To] Intel Core i7 (Bloomfield) Overclocking

[Zebau]

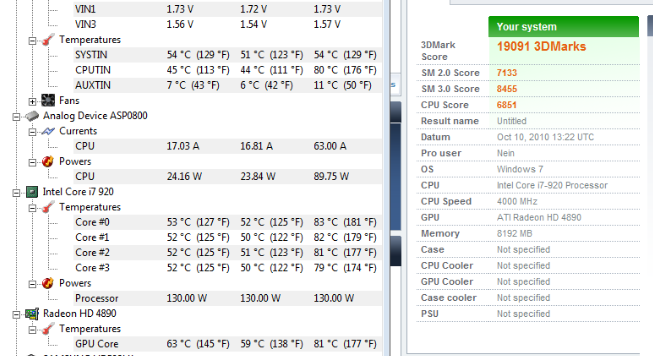

So hier noch nen Screen vom Memory.
Muss morgen weiter testen.

Danke für de Tipps.



[Last Hero]

Temps sind definitiv zu hoch. Wenn du in dem Bereich bist, benötigt die CPU abermals mehr VCore, was wiederum die Temperatur erhöht und das ganze instabiler macht. Mit 4,2Ghz unter aircoolng(ifx-14) hab ich bei 1,32V solche temps. Eine wakü muss defenitiv besser laufen oder es ist low budget ^^



[Zebau]

Meine Wakü:

CPU: EK Surpreme HF
MB: Rampage III Extreme full cover block EK-FB RE3 - Acetal+Nickel
Radi :TFC XChanger 360
Pumpe: Eheim 1048
Ausgleich: Bitspower Bay Reservoir
Gehäuse: Cooler Master HAF-X

Bis auf den MB kühler und CPU hat mir alles im alten rechner schon gute dienste geleistet, da noch mit ner gtx280 unter wasser.

Edit:

Hab nochmals alles genau angeschaut und dann ist mir aufgefallen, dass der Kühler nicht wirklich plan ist. hier Bilder eines abbdrucktests.
Er ist stark Konvex knapp 1mm über die HS Fläche. Der HS selbst ist ca 0.02mm Konkav. Wenn ich das Plandrücken sollte, würde die CPU wohl hinterm Board wieder rausschiessen .

Denke könnte der grund sein für die Tempraturen.



[oxoViperoxo]

Dann weiß du ja jetzt, was dein Problem ist. Leider tritt sowas sehr oft auf. Und nicht nur bei Wakü. Weiß auch nicht was das soll.



[Stingray93]

Hi Leute.
Versuche gerade meinen 965 XE ein wenig zu trimmen.
Allerdings scheitere ich momentan daran einen höheren Uncore takt stabil zu bekommen.
Wie schafft ihr das?
bei 3,0Ghz Uncore steigt mein System schon aus
Dabei habe ich extra 2000er Ram.



[oxoViperoxo]

Du musst die VTT Spannung anheben. Über 1.35V ist aber für den Alltag nicht empfehlenswert. Meiner macht z.B. auch keine 4GHz Uncore unter 1.35V mit. Musst mal schauen, was deiner so ab kann.



[Stingray93]

Finde bei mir keine VTT Spannung, oder meinst du die QPI?
Die 4Ghz hab ich jedenfalls...aber halt ohne Uncore / Ramtakt erhöhung...



[oxoViperoxo]

Ja, heist überall anders. Bei mit QPI/DRAM Voltage. Die einen 4 GHz haben mit den anderen nicht wirklich viel zu tun

Ach und hast du mal einen anderen BCLK ausprobiert? Denn 1,37V für 4GHz ist schon ziemlich viel



[Stingray93]

Ja, heist überall anders. Bei mit QPI/DRAM Voltage. Die einen 4 GHz haben mit den anderen nicht wirklich viel zu tun

Ach und hast du mal einen anderen BCLK ausprobiert? Denn 1,37V für 4GHz ist schon ziemlich viel

Die 1,37V waren nur zum testen

Bin bei 1,26V für 4 Ghz



[oxoViperoxo]

Okay, das ist ein sehr guter Wert



[steinschock]

VTT oder QPI/Dram bei Asus mehr Bezeichnungen gibt es nicht.

Ich würde ca. 1,3V Vcore + QPI/Dram nehmen.
Von DDR3 2000 würde ich abraten 4,0 Uncore sind zuviel.
1600 - 1900MHz Ram reicht und bringt schon kaum was.



[L1qu1dat0r]

Meine Wakü:

CPU: EK Surpreme HF
MB: Rampage III Extreme full cover block EK-FB RE3 - Acetal+Nickel
Radi :TFC XChanger 360
Pumpe: Eheim 1048
Ausgleich: Bitspower Bay Reservoir
Gehäuse: Cooler Master HAF-X

Bis auf den MB kühler und CPU hat mir alles im alten rechner schon gute dienste geleistet, da noch mit ner gtx280 unter wasser.

Edit:

Hab nochmals alles genau angeschaut und dann ist mir aufgefallen, dass der Kühler nicht wirklich plan ist. hier Bilder eines abbdrucktests.
Er ist stark Konvex knapp 1mm über die HS Fläche. Der HS selbst ist ca 0.02mm Konkav. Wenn ich das Plandrücken sollte, würde die CPU wohl hinterm Board wieder rausschiessen .

Denke könnte der grund sein für die Tempraturen.

Weis garnicht was du hast .
Die Temps sind für 4GHZ recht akzeptabel.

Die Temps sind nur mit 3D Mark 06.

Bei Prime gehen die über 90C°!!!!!

(Trotz WAKÜ)

Da muss man sich gedanken machen^^.

MFG



[Stingray93]

VTT oder QPI/Dram bei Asus mehr Bezeichnungen gibt es nicht.

Ich würde ca. 1,3V Vcore + QPI/Dram nehmen.
Von DDR3 2000 würde ich abraten 4,0 Uncore sind zuviel.
1600 - 1900MHz Ram reicht und bringt schon kaum was.

Overvoltet euer Board auch so krass?

Habe nun 3,2Uncore und 1,6Ghz Ram.
die 4Ghz bekomme ich auf mal nicht mit weniger als 1,35V hin (im Bios eingestellt) Mein Mainboard overvoltet dann automatisch auf 1,37V.
Wenn ich im Bios den Vdroop anschalte - startet der PC nicht mehr.

Meint ihr ich sollte versuchen die 4Ghz mal über den BLCK zu erreichen statt dem Multi?



[steinschock]

@ Killer

Da stimmt aber eher bei dir was nicht.
Um mit wakü bei Prime auf 85°C zu kommen "musste" ich
1,48V Vcore @ 4,5GHz nehmen.

Da solltest du dir mal Gedanken machen^^.

@ Stingray

Ja kann helfen auch mal mit dem Bclk zu spielen.
Die V sind immer nur Anhaltspunkte,
selbst Biosversionen ändern das oft.

Stell die NB / IOH mal auf 1,15- 1,2V stock ist 1,1V



[L1qu1dat0r]

Natürlich stimmt bei meinem Core i7 920 was nicht^^.
Hab mir schon Monate den Kopf zerbrochen.
CPU wieder zum Onleinhändler eingeschickt.......
ohne erfolg(konnten ihre fehler nicht reproduzieren^^)
Wegen der CPU hab ich ne WAKÜ^^.
Ca 20C° kühler. (als mit Luffi)
Vorher hab ich noch nicht mal daran gedacht,
auf 4GHZ zu tackten.

läuft jetzt auf 3,4.
mit annehmbaren TEMPS.

Denke über nen Core i7 950 nach ....
oder warten bis der 6core bezahlbar wird^^.(war glaub ich 980 oder so).

Aber besser spaar ich erst mal auf ne fette Graka.


MFG



[Stingray93]

@ Stingray

Ja kann helfen auch mal mit dem Bclk zu spielen.
Die V sind immer nur Anhaltspunkte,
selbst Biosversionen ändern das oft.

Stell die NB / IOH mal auf 1,15- 1,2V stock ist 1,1V

Die IOH Voltage ist bereits auf 1,2V.
Bekomme es einfach nicht hin.
Habe eben mal probieret:
Multi 25
BLCK 161
=> 4025Mhz
VCore 1,3V
VTT +200mv
Qpi Spannung 1,3V
PLL Voltage hab ich auf 1,85V gehaun.
Uncore 3,2Ghz
Ram 1,6Ghz 8-8-8-21


Ergebnis war=> 10sec im Windows bluescreen

Wenn ich die Vcore auf 1,35V stelle läufts.



[steinschock]

Was für ne Wakü hast du ?
Wie sind die OC settings ? Vcore ect? Auto OC ?

Hast du die Wakü selbst montiert ?

920 C0 oder D0 ?


@ Sting
Kann sein ich brauch ca 1,288 V Vcore @ 4,0 in CPU-Z
Undervolten tun einige MBs auch ganz gern.



[Stingray93]

Was für ne Wakü hast du ?
Wie sind die OC settings ? Vcore ect? Auto OC ?

Hast du die Wakü selbst montiert ?

920 C0 oder D0 ?


@ Sting
Kann sein ich brauch ca 1,288 V Vcore @ 4,0 in CPU-Z
Undervolten tun einige MBs auch ganz gern.

Meinst du mich mit der Wakü?



[L1qu1dat0r]

Was für ne Wakü hast du ?
Wie sind die OC settings ? Vcore ect? Auto OC ?

Hast du die Wakü selbst montiert ?

920 C0 oder D0 ?


Aqua cuplex di ²
Phyboa 360 er
Eheim 1250

BCLK:164
Multi:21
Ram Takt:1312(4:1)
Ulck: 2624
Vcore nicht verändert

Alle anderen optionen wie,
Energiesparen,Turbomodus ....off.

Stepping: D0

MFG



PS:

Wakü selbstgebaut,
mit Death Angels hilfe.



[Stingray93]

Hab mal ein wenig in deinem Tagebuch geschaut, die Temps sind einfach viel zu krass im wahr zu sein.
Normalerweise sollte sich der PC bei teilweie über 90° auch abschalten.

Hast du denn +berhaupt wärmeleitpaste drauf?
(sry..klinkt doof...aber ist wirklich sehr seltsam)
