[Casecon] Light Glass [Worklog]

[capten10]

Womit hast du die Flächen schraffiert/gefüllt?
Jetzt erst mal abwarten, will endlich mal voran kommen und was sehen, die ganzen Kleinigkeiten die dem ganzem den letzten Schliff geben kann man alle zum Schluss machen.
Update kommt gleich, ich arbeite grad dran.



[DoertyHarry]

Puhh wenn ich gerade daheim wäre könnte ich dir ein bildchen von dem aufsatz machen (könnte ich morgen machen) ist so ein stäbchen mit einer stahlkugel welche kleinen schneiden drauf hat

Das ist dabei rausgekommen [emoji4]




Edit: is nur probeweise hingehalten da is noch keine wakü drinn



[capten10]

Okay , das sieht echt Chic aus , als ich es mit Fräsaufsätzen probiert habe, hatte ich irgendwann 3mm Vertiefungen drinne.

So weiter geht's:

Das benötigte Baumaterial ist endlich eingetroffen.

Das Acrylglas fürs Fundament

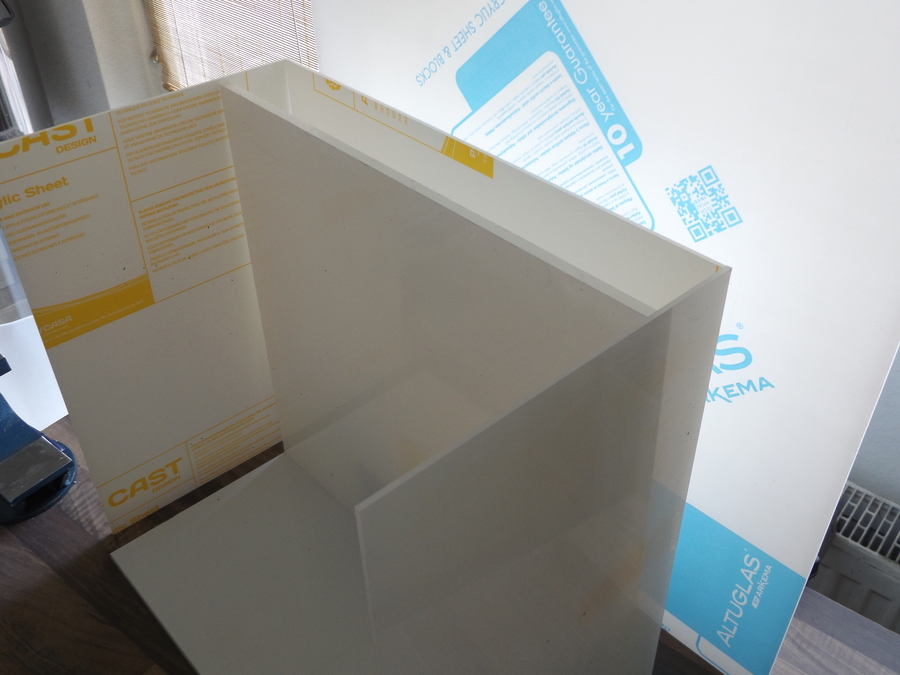

Das Acrylglas für die Vitrine

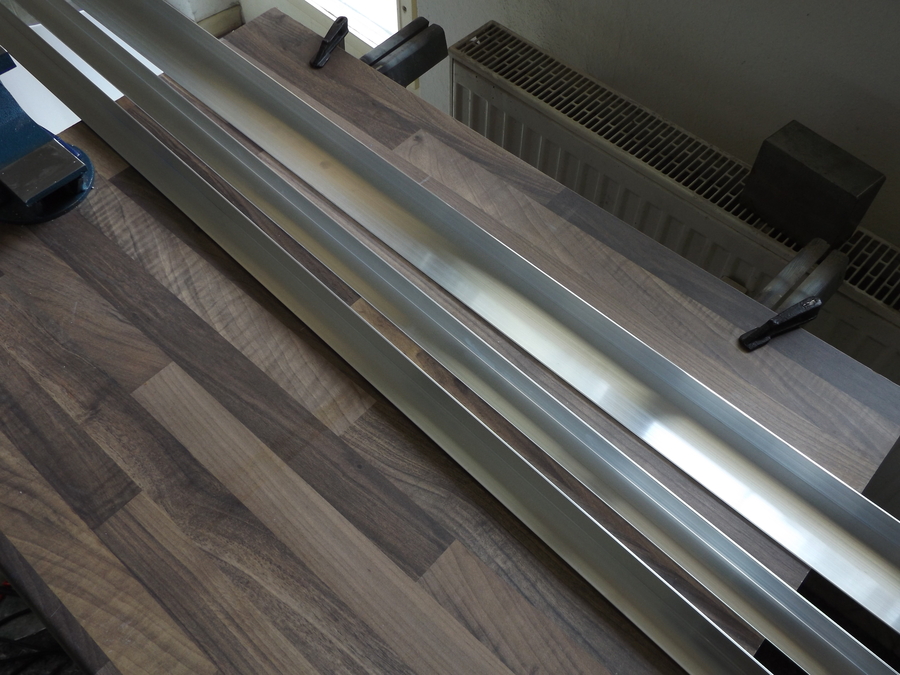

und die Aluwinkel für das Fundament

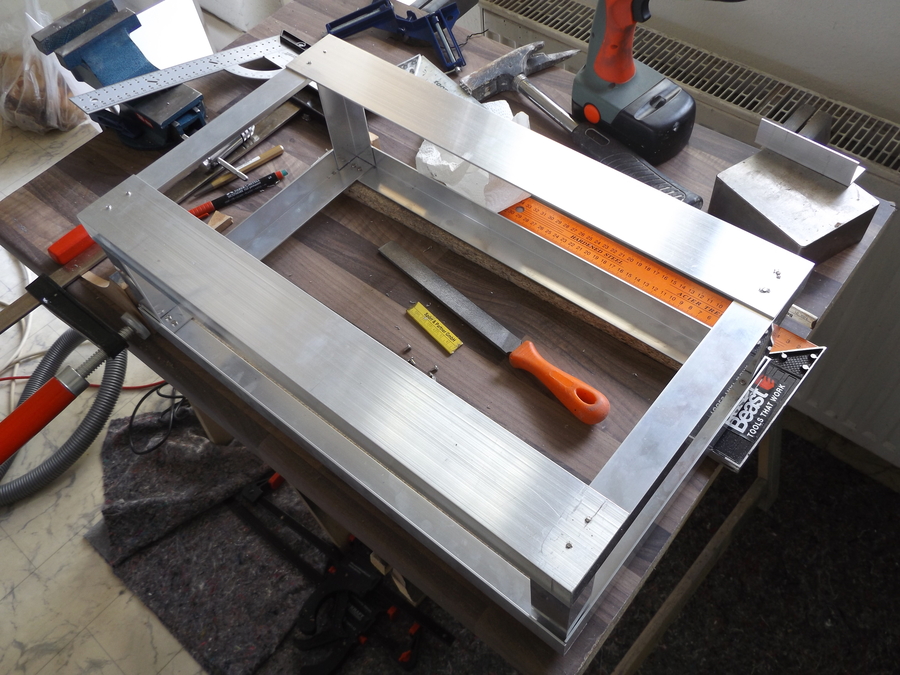

Also dann , ich habe mich gleich an das Gerüst für den Sockel gemacht.
Alle Teile zurecht geschnitten, auf eine Länge gefeilt und entgratet.

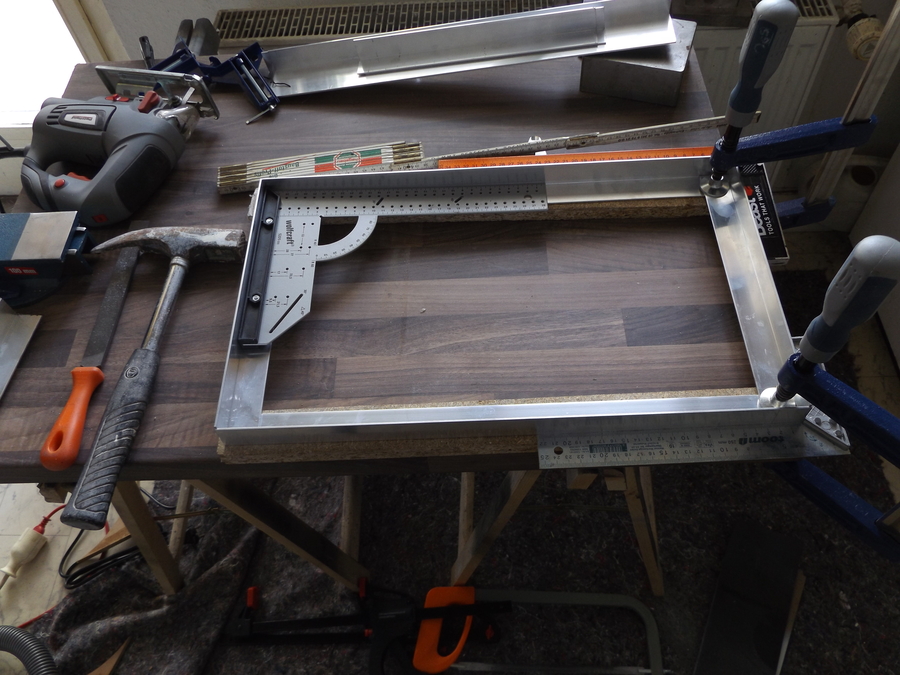

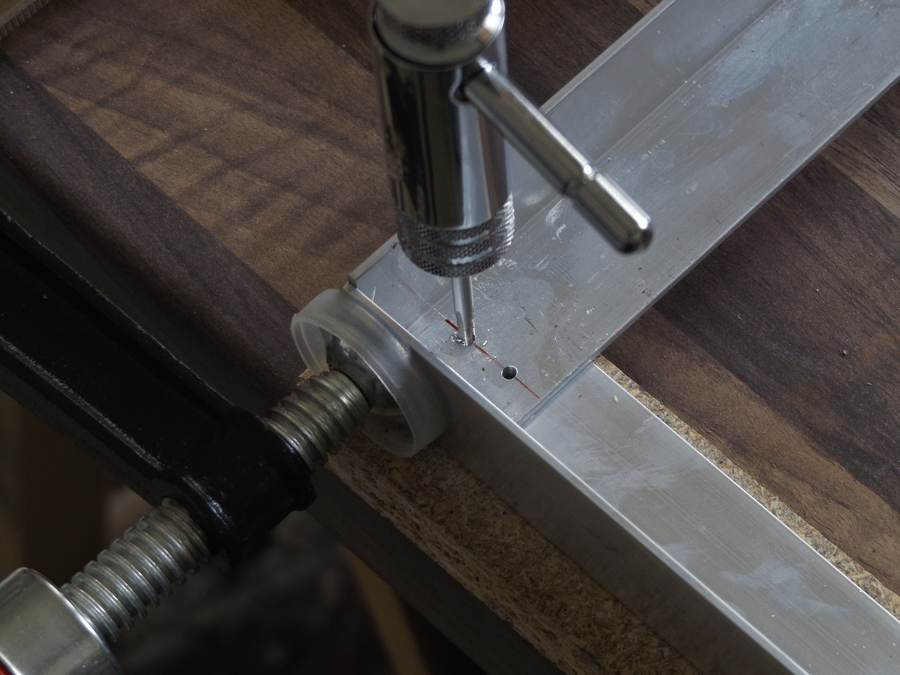

Dann wurden alle Teile miteinander verbunden, mit Gewinde schneiden M3.

Die überstehenden Schrauben werde ich dann später alle ab flexen und höchstwahrscheinlich mit Flüssigmetall einkleben

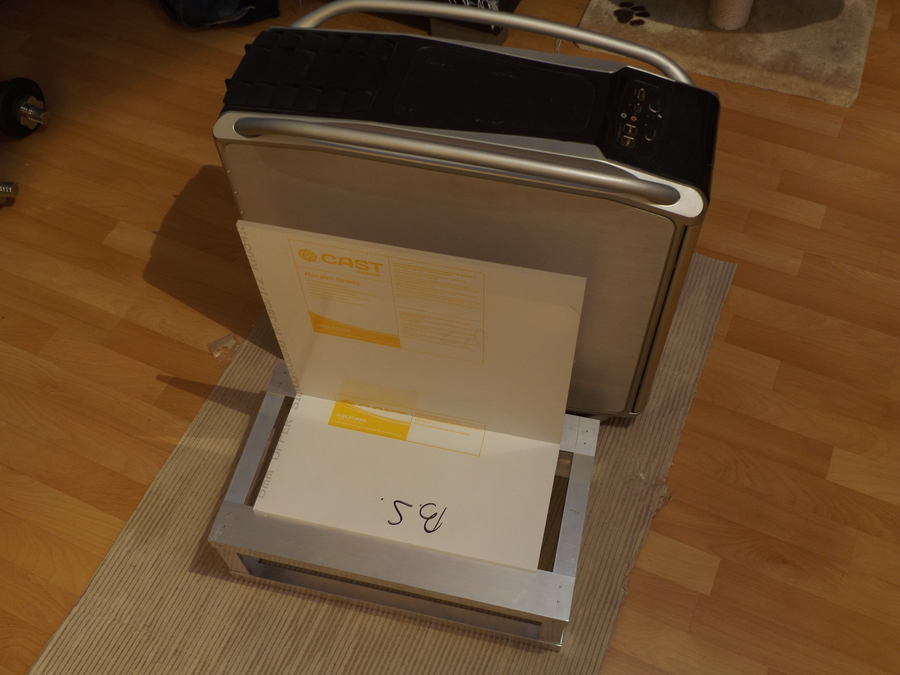

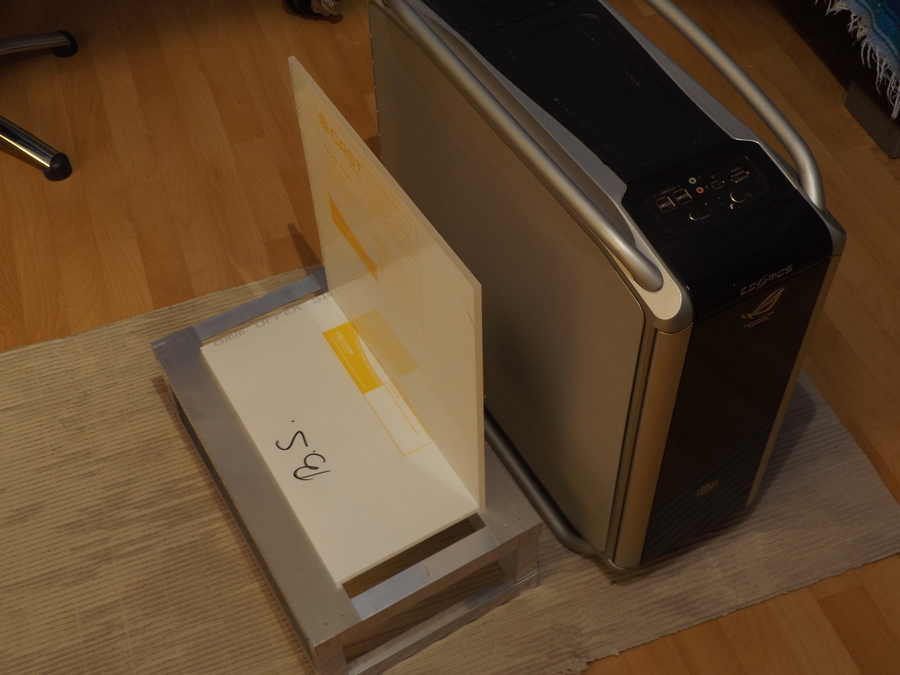

Damit ihr euch mal ein besseres Bild von der Größe machen könnt, hier mal ein Vergleich zu meinem Cooler Master Cosmos 1000!
Klar ein Midi Tower brauche ich nicht daneben stellen, der wäre gerade mal so groß wie der Sockel.

Als nächstes habe ich mich etwas am Polieren geübt und die Würfel gefertigt mit der ich die Acrylplatten im sichtbaren Bereich mit einander verschrauben werde.

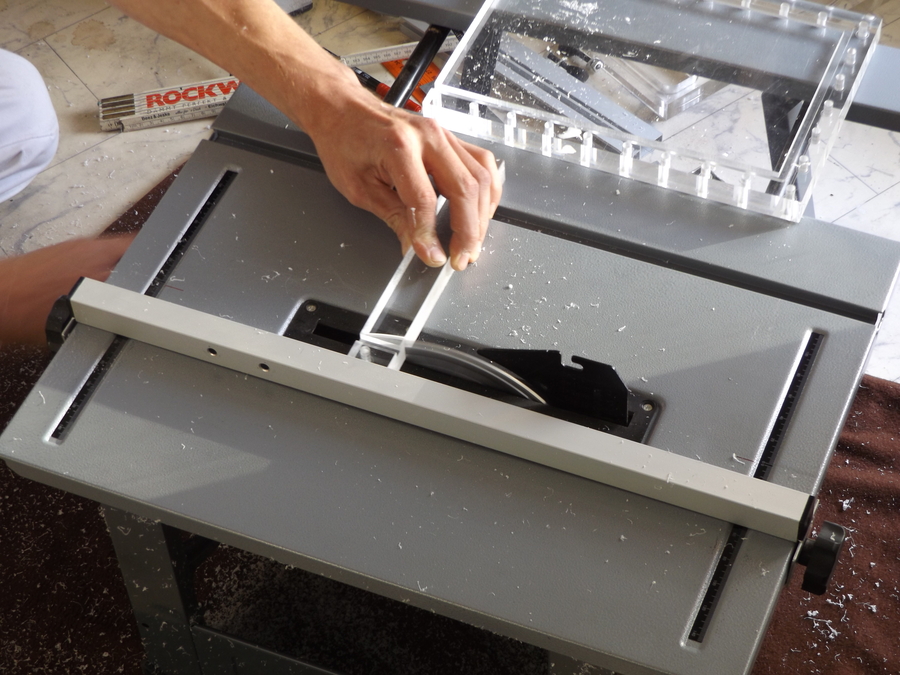

Da habe ich mir von dem Deckel, eines Industrie Ausgleichbehälters, 3cm Würfel zurecht geschnitten.

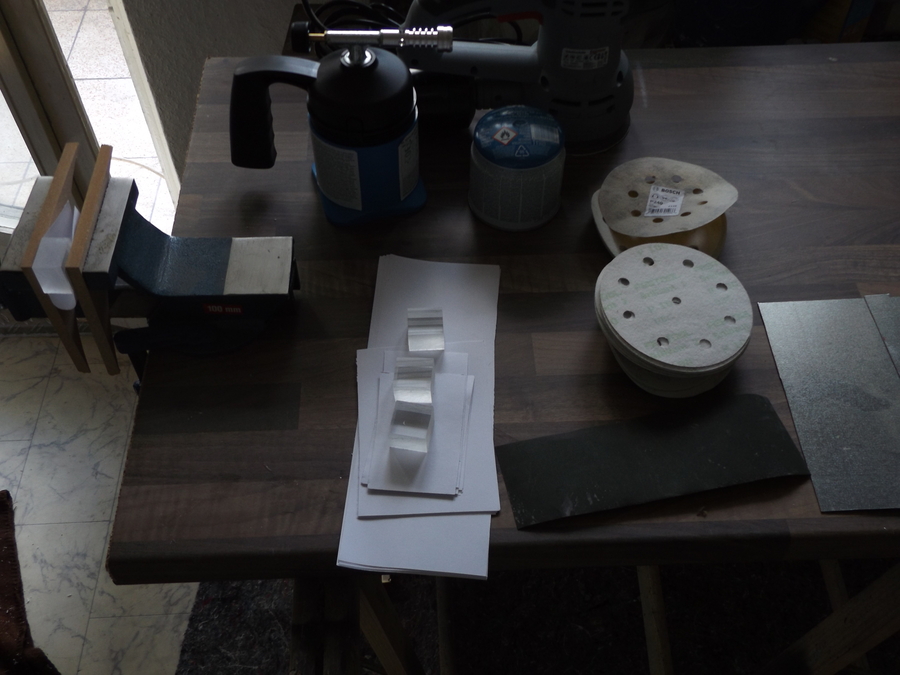

Mit dem Lötbrenner den man auf dem Foto gesehen hat, habe ich mich mal im Flammpolieren probiert, aber das hat nicht funktioniert.
Der hat keine konstante Power.

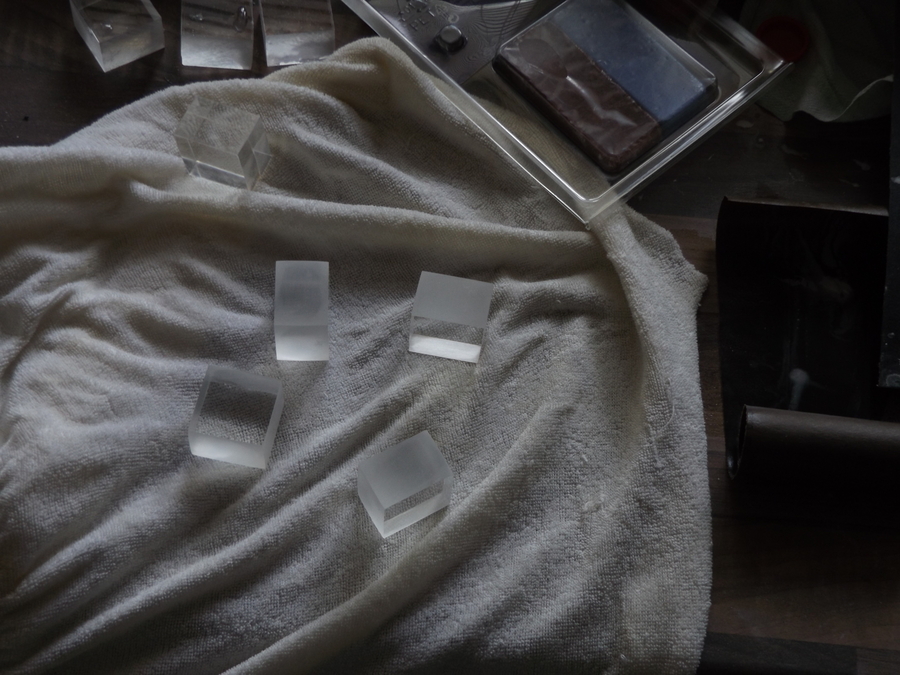

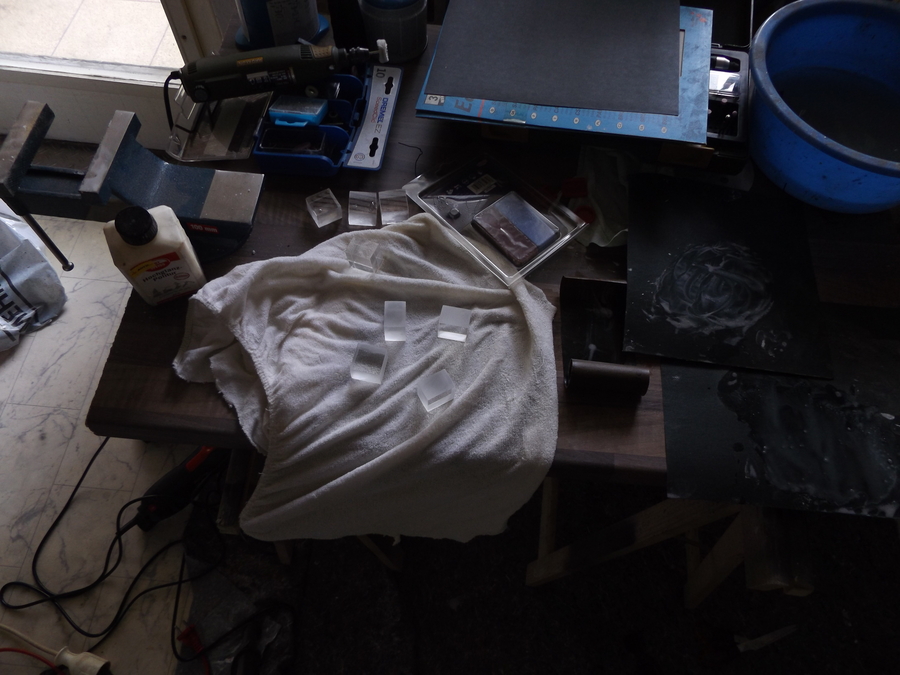

Als erstes habe ich die Sägekanten maschinell mit 180er und 240er Papier trocken geschliffen

und mich dann mit 320er, 400er und 600er Nass Schleifpapier hochgearbeitet.

Normaler weise soll man noch bis 2000er Papier gehen aber das hatte ich nicht und das Ergebnis ist für diesen Zweck ausreichend.

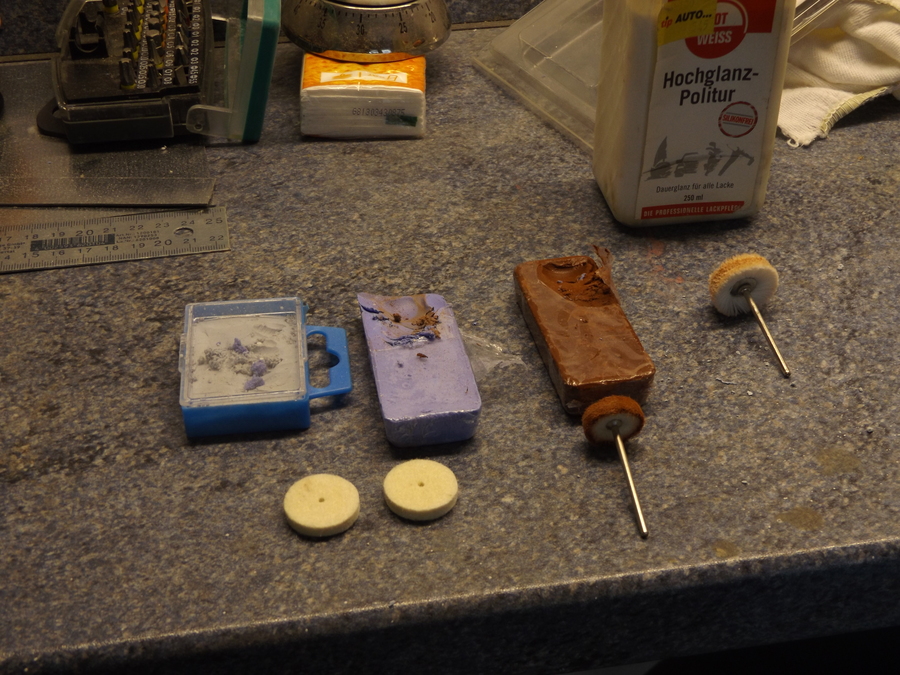

Dann habe ich alle Flächen erst mit der blauen und dann mit der roten Polierpaste mit einem Polierfilz bearbeitet.
Ganz zu Schluss mit einer Autopolitur und einem Baumwollaufsatz.

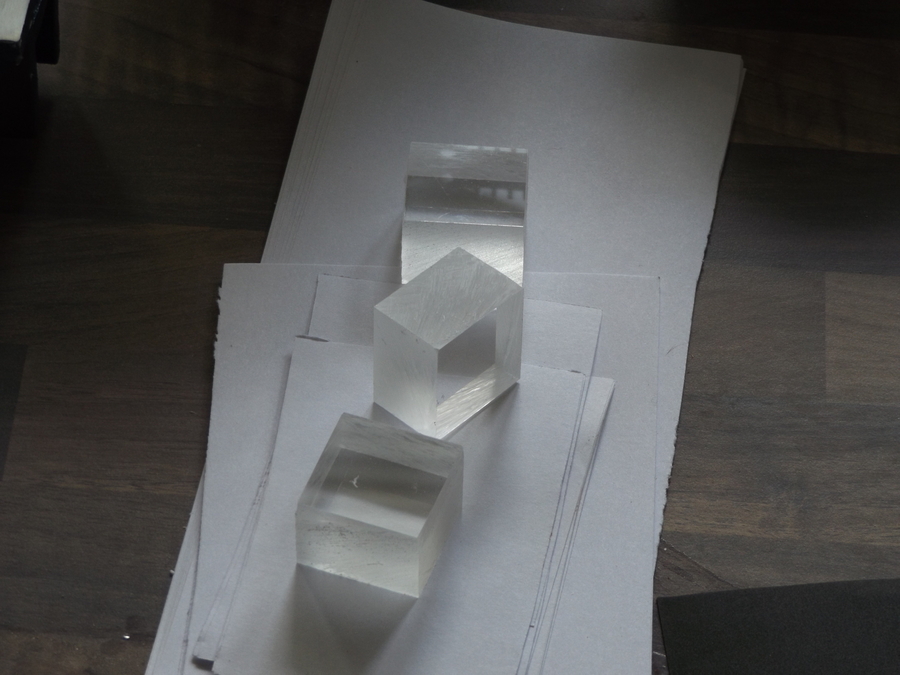

Von Links nach Rechts

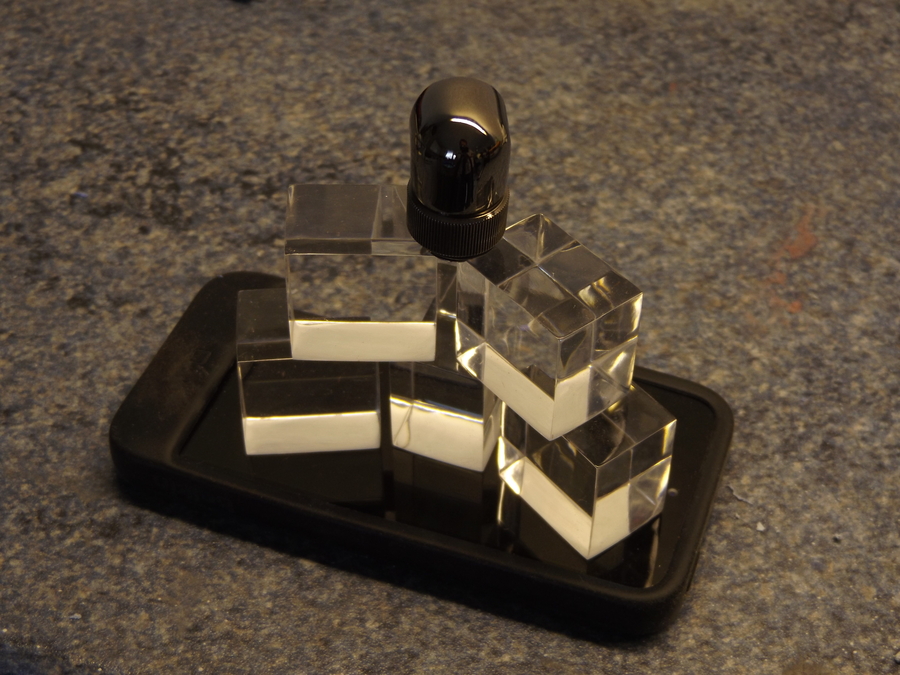

Ich find das Ergebnis, für meine ersten Versuche gar nicht so schlecht.

Sollten die 3cm Würfel später doch zu klobig aussehen werde ich diese auf 2cm verkleinern.

So das war es mal wieder fürs erste.​



[DoertyHarry]

Also erst mal Hut ab zu den Polierten Acrylglaswürfel die gefallen sehr. Hätt nicht gedacht dass die so glasklar werden

Und zum zweiten ich hab in der seitenwand handelsübliches Plexiglas verwendet und mit dem kugelfräsaufsatz hab ich vĺl 3 zehntel bis einen halben mm weggefräst. War aber auch nur 2.5 mm dick



[kC0pter]

Die Würfel sehen schon richtig geil aus. Klarer als das Acrylglas selbst



[affli]

wirklich sehr nett was du so machst.. werde ich auf jeden fall weiter verfolgen! top, vorallem mit dem wenigen platz den du hast.
ich gehe mal davon aus das du keine frau im haushalt hast.. meine freundin würde durchdrehen wenn ich in der küche arbeite..
oder sehe ich das falsch und das ist werkstatt bereich.. ?

das flammpolieren hat übrigens bei mir letztens hervorragend funktioniert und das mit einem ganz einfachen kleinen gasbrenner für die küche..



[capten10]

@doertyharry
Danke erst mal!
Hast du die Platte unter einer Standbohrer gezogen oder frei Hand?
Also mir hat dieses ungleichmäßige nicht gefallen, weshalb ich bei den Versuchen halt immer tiefer ging.

@kc0pter
ja a a a , dir auch Danke, das Foto ist gut geworden

@affli
psssscccchhhhht!!! nicht weiter sagen!
Ich gäb so einiges für eine Werkstatt, der Zustand gefällt mir auch rein gar nicht,
verbringe mehr Zeit mit putzen als alles andere aber mich hat halt das Fieber gepackt,
was solls, so lange es Spaß macht, es kommen auch wieder andere Zeiten.

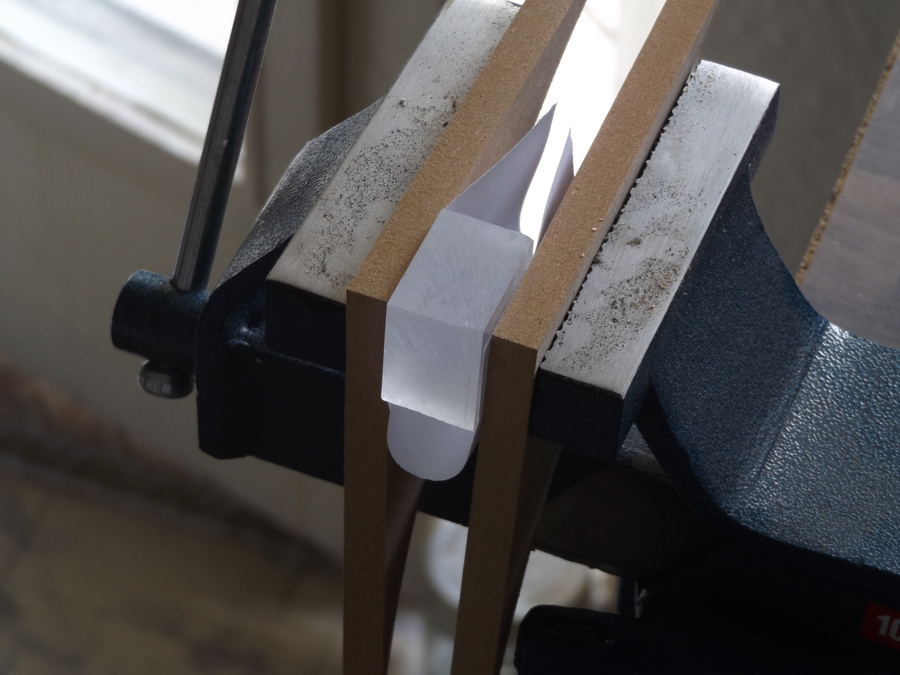

Das Flammpolieren hat so gesehen schon funktioniert, ich konnte nur die Flamme nicht konstant halten und nachdem ich den Würfel aus der Schraubzwinge genommen habe war er total verformt.



[DoertyHarry]

@capten10

Kein problem Also ich hab es mit einem billigausführung eines dremels gemacht mit einer beweglichen welle dass ich den fräskopf gut händeln kann

Und was ich natürlich vergessen habe: ein foto von dem ganzen zu machen so wie ich es gestern gemeint hätte [emoji28]



[capten10]

Nicht so schlimm, ich weiß schon welchen Aufsatz du meinst.
Ich stell ja überall dumme Fragen , der wurde mir schon gezeigt.
Mit einer Biegewelle habe ich es auch probiert.
Naja ich habe mich nur einmal an meinem Schriftzug probiert und noch lange nicht alle Aufsätze getestet.
Wo ein Wille ist, ist auch ein Weg.



[DoertyHarry]

Ja die dümmsten fragen sind oft die aufschlussreichsten [emoji28]

Ich hab einfach ein probestück gemacht dort alles ausprobiert (gefühlte 50 aufsätze) und dann gleich auf die vollen gegangen



[bennySB]

No risk noch fun xD

Aber ein Dremel ist schon ne feine Sache (oder das entsprechende Pendant) und dazu ein paar zusätzliche Aufsätze und die Sache kann Low gehen.



[XyZaaH]

Ich bin ja immer noch der Befürworter des proxxon pendants



[capten10]

Hi! ich wollte es gerade sagen, XyZaah: ich habe auch nur Proxxon.
Einen Feinbohrschleifer und ein Gravierset. Bisher bin ich auch voll und ganz zu frieden.
Ich kann den Preisunterschied zwischen beiden Herstellern auch nicht ganz nachvollziehen, gerade was die Aufsätze anbelangt.



[XyZaaH]

Wieso denn noch das gravierset, wenn du doch den feinbohrschleifer hast? Damit kannst du doch auch gravieren? Das mit den Aufsätzen ist wirklich ein Problem, das dremel zeug ist so überteuert



[bennySB]

Daher hab ich mir mal n großes Set bei Lidl gekauft gehabt und bisher ist es gleich gut bis etwas besser als die Originalteile.



[Rulbatz]

Bei den Trennscheiben und Diamanttrennscheiben merkt man schon den unterschied. Bei meinem Vater sind schon bei 2 Dremeln die Geschwindigkeitsregler kaputt gegangen. Also -> Proxxon ��



[capten10]

Warum ich 2 habe weiß ich auch nicht so richtig.
Ich glaub der Feinbohrschleifer war mir zu klobig in der Hand---- dann Gravierset---- und später erst eine Biegewelle besorgt, bzw. sollte man ja auch eine Halterung für DER GERÄT brauchen.
Benutze dafür den Micromot Bohrständer. Das Ding ist Gold Wert, auch wenn sie nicht in der Lage waren den Anschlag im Rechten Winkel zu verbauen.



[XyZaaH]

Warum ich 2 habe weiß ich auch nicht so richtig.
Ich glaub der Feinbohrschleifer war mir zu klobig in der Hand---- dann Gravierset---- und später erst eine Biegewelle besorgt, bzw. sollte man ja auch eine Halterung für DER GERÄT brauchen.
Benutze dafür den Micromot Bohrständer. Das Ding ist Gold Wert, auch wenn sie nicht in der Lage waren den Anschlag im Rechten Winkel zu verbauen.

Also wenn ich eins kaufen würde und der Anschlag nicht im rechten winkel wäre würde das ding zurückgehen, schiefe löcher krieg ich auch per hand hin



[skutsch]

So Gravuren gehen Astrein mit ner cnc fräse, fals bedarf besteht bis 600x400mm könnte ich aushelfen .

Viele grüße



[capten10]

Hey Danke skutsch!
CNC Möglichkeiten hätte ich auch aber dann ist es keine Handarbeit mehr.

Wie ihr vielleicht schon bemerkt habt, wurde ich auf die Game City in Wien eingeladen mit meinem Projekt "Dreamy Water", weshalb ich in diesem Con auch nicht wirklich voran komme da wir schon seit mehren Wochen an den Details für den Zwerg arbeiten.

Ein bisschen habe ich aber doch getan.

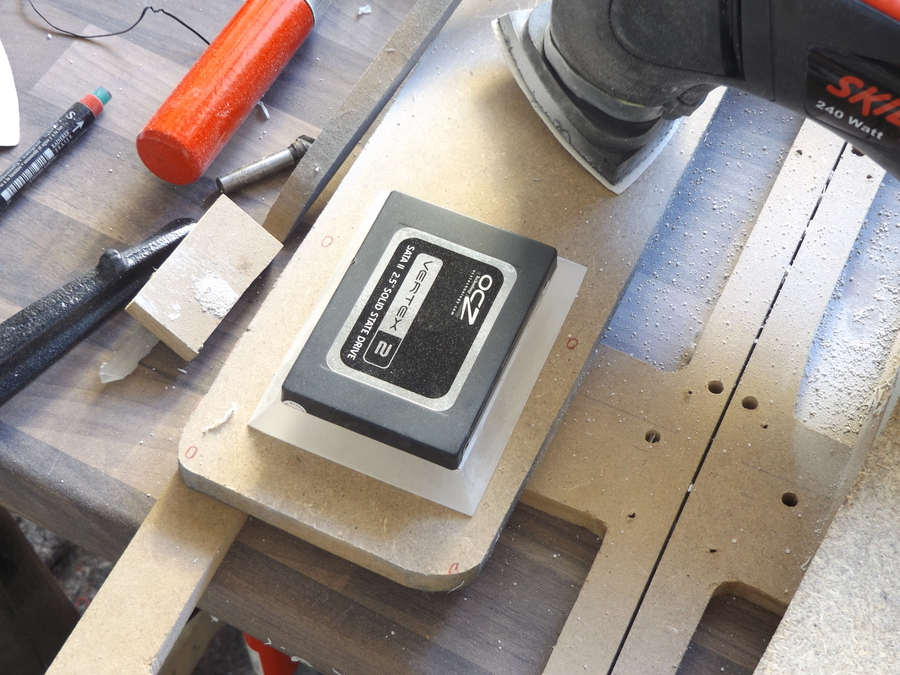

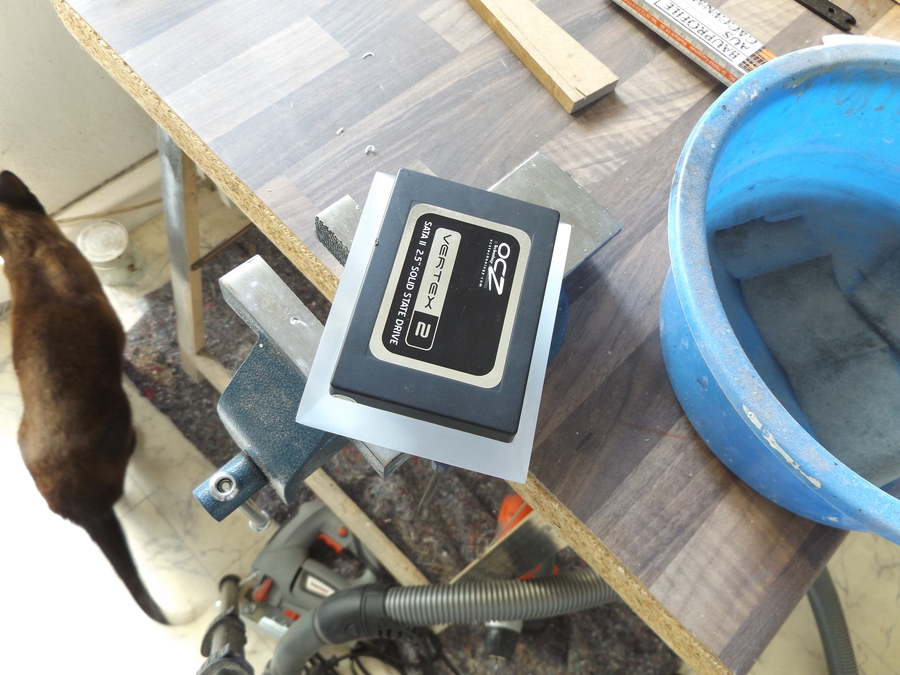

SSD Tray

So richtig gute Bilder hab ich gar nicht gemacht weil ich mir mal wieder etwas unbeholfen vorkam. 8)

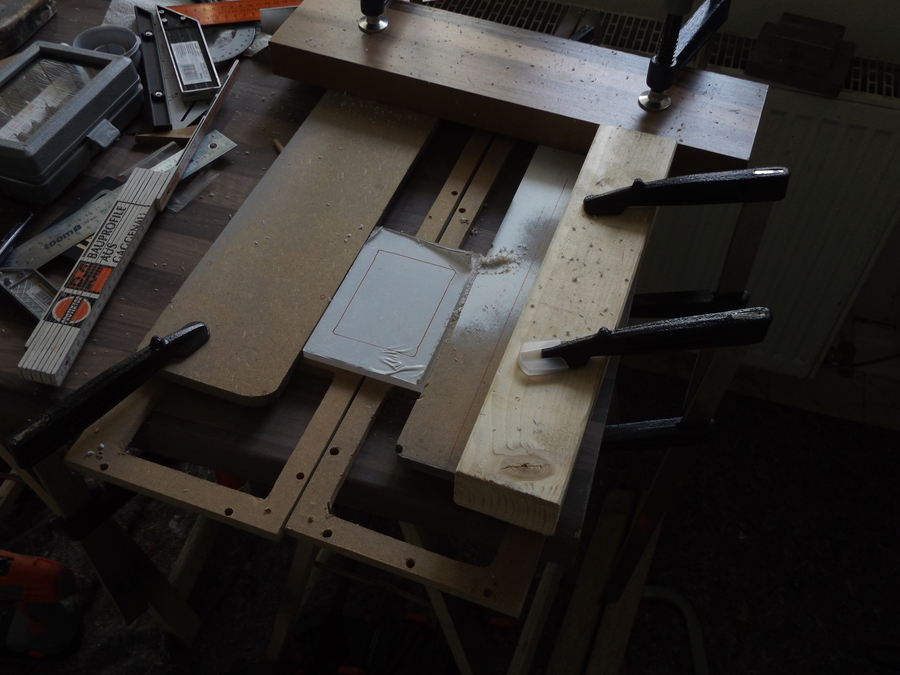

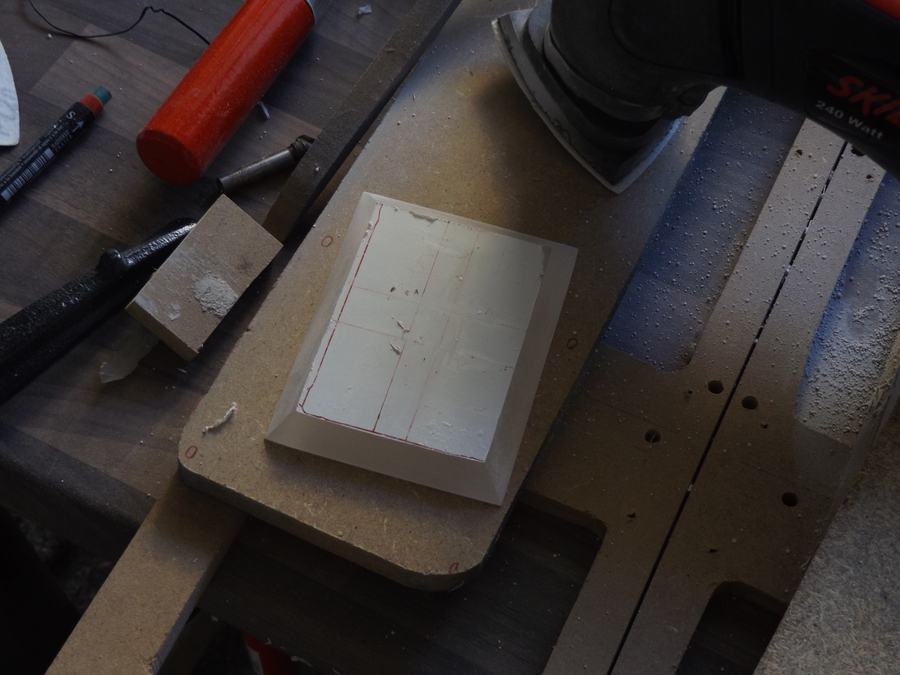

Wusste nicht so recht wie ich das ganze einspannen sollte, später ist mir dann aber aufgefallen das ich den SSD tray doch mit Schraubzwingen befestigen kann und immernoch Platz für die Oberfräse war.

Also hier habe ich mich erstmal mit der Laufrichtung der Oberfräse vertraut gemacht, die ganzen Masse rausgefunden, wie weit der Anschlag vom Fräser entfernt sein muss etc.

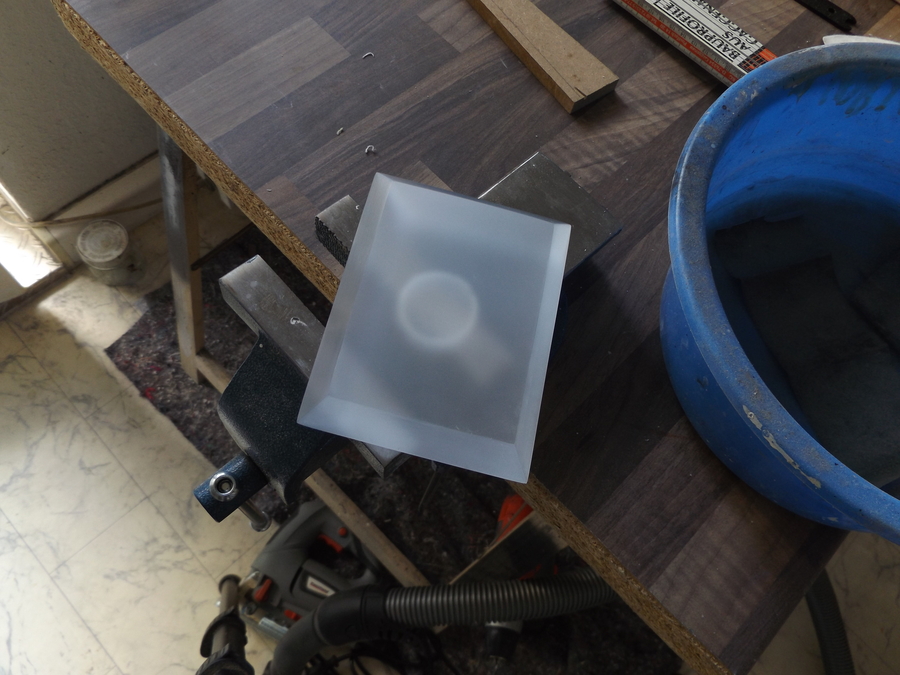

erst mal mit einem V-Nut Fräser die Tiefe des Trays ausgefräst.

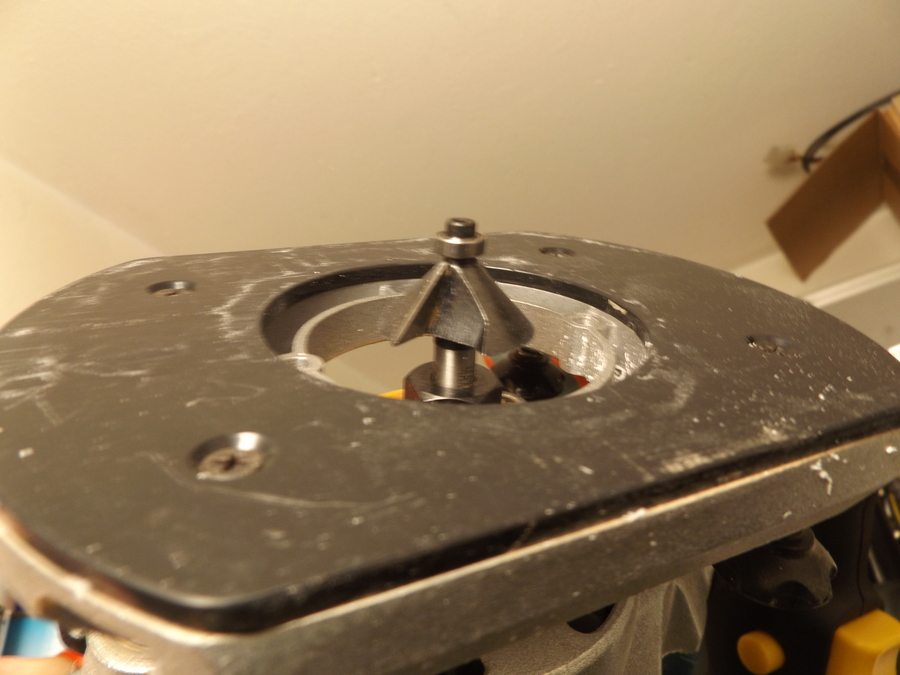

dann ging es mit einem Fasefräser weiter

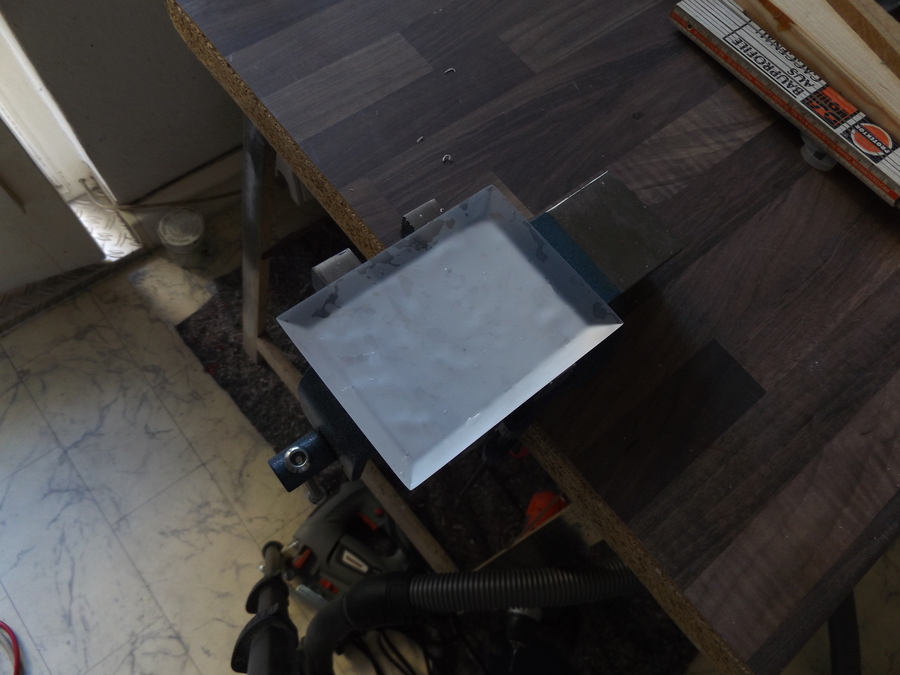

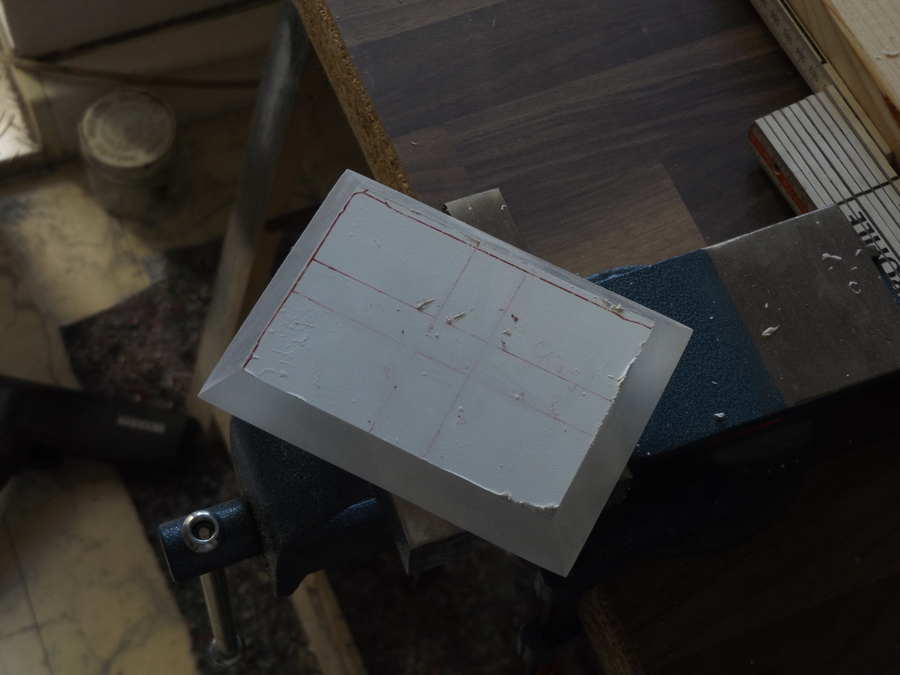

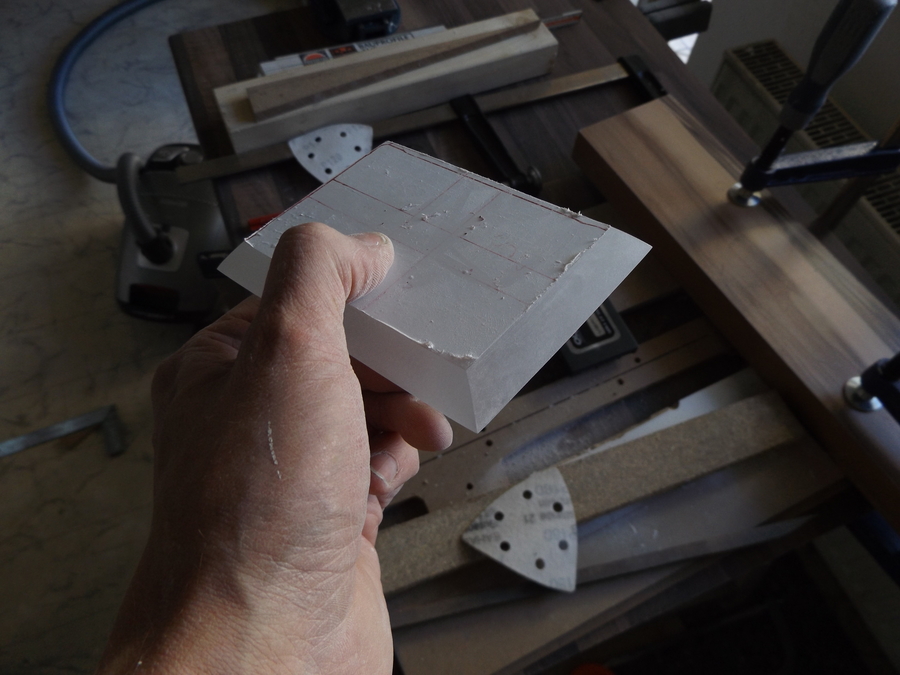

sah ganz schön ungleichmäßig aus, bis ich es erst mal halbwegs wieder glatt geschliffen hatte

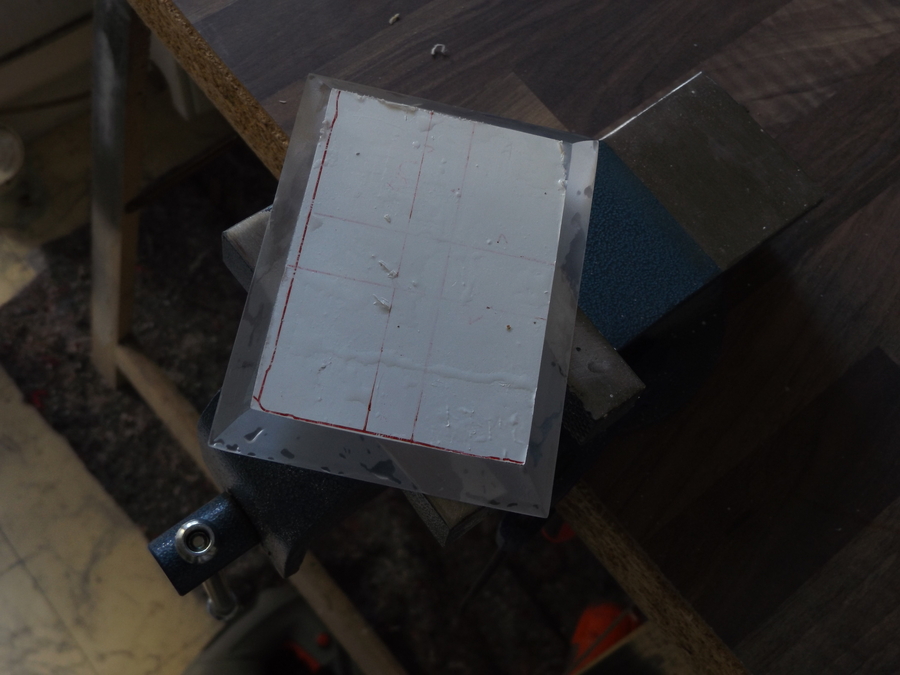

nun habe ich mich wieder mit 180er,240er,320er,400er bis 600er Schleifpapier hoch gearbeitet.

Es ist noch kein Meister vom Himmel gefallen!
Mir gefällt es aber besser als erwartet.

Auf der Rückseite werde ich noch eine Kleine Vertiefung fräsen um dort einen 3er LED Stripe zu integrieren.
