AIO Hilfe -> AsRock 7900XTX 24GB OC PhantomGaming

[eXquisite]

?
Es geht nur darum, dass wenn du nen Monitor mit mehr Auflösung oder ne schnellere CPU hättest, das die Karte dann immer und überall bei 110°C wäre.
Nur da im CS2 Menü weder die Spieler noch die Map von deiner CPU berechnet werden müssen wird die Karte da halt so warm.
So wie auch im 3D Mark.

Ist mir schon klar das die Karte dein Problem ist, trotzdem bedeuten die teilweise 60% GPU Auslastung in Games, dass deine PC/Monitor Kombi halt extrem unausgeglichen ist.



[Misanthrop68]

Wie hast du im UEFI/BIOS die Lüfterkurve, in deinen Fall jetzt die beiden AiO Pumpen, eingestellt?

P.S.
Hat sich erledigt...



[JoM79]

Hast du die WLP mit Spatel dünn verstrichen und die 4 Schrauben an der GPU in der angegebenen Reihenfolge immer Stück für Stück angezogen?
Das ist sehr wichtig.



[eXquisite]

Wie hast du im UEFI/BIOS die Lüfterkurve, in deinen Fall jetzt die beiden AiO Pumpen, eingestellt?

Sieht man in HWInfo.

Das Ding ist durch.

Es gibt ein Problem zwischen GPU und Kühler.

Wir brauchen also Fotos.

Und wenn es ein schiefes PCB ist dann schreib das ASRock und bitte um nen Austausch.

Die Karte hätte ja schon ab Werk leise sein müssen und das war ja bei dir nicht der Fall.



[NeTwork1337]

Das sind die Bilder vom Abnehmen vom OEM Kühler.
Das waren die Bilder nach dem ersten Versuch mit der AIO.
Weitere am Dienstag.



[eXquisite]

Und du schaust jetzt bitte nochmal in die Anleitung und erzählst mir bitte nie wieder, dass du keine Pads auf den Spulen hast.

Da ist ne Lücke:

Nix Pad neben Speicher.



[True Monkey]

Das erscheint mir ein wenig viel .....sehr viel ....viel



[NeTwork1337]

Und du schaust jetzt bitte nochmal in die Anleitung und erzählst mir bitte nie wieder, dass du keine Pads auf den Spulen hast.

Anhang anzeigen 1468027

Da ist ne Lücke:
Anhang anzeigen 1468030

Nix Pad neben Speicher.

Ach das sind Spulen, für mich war das die chips mit.

Was meinst du mit den ersten wort?

Meinst du wegen Anleitung, das die spulen gar nicht Abgeklebt werden sollten? Dann muss ich echt nochmal schauen, bin bis morgen abend auf Abschied.



[eXquisite]

Was meinst du mit den ersten wort?

Spawas also Spannungswandler, deine Spannungswandler sind gerade ungekühlt und die Pads sind auf den Spulen.
Deshalb passt der Block nicht und die GPU liegt nicht am Kühler auf.

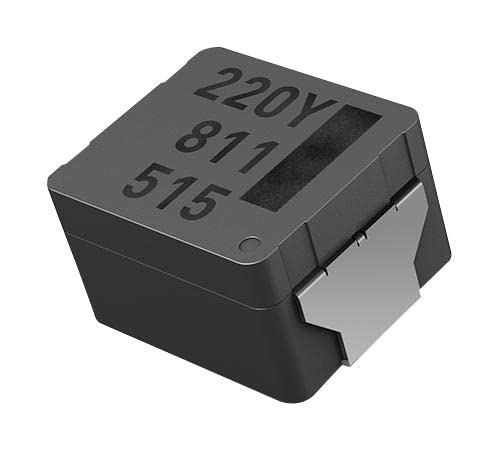

Spule hoch:

https://m.media-amazon.com/images/I/31sNbIBwKAL.jpg

https://upload.wikimedia.org/wikipedia/commons/9/9e/Common_mode_choke_2A_with_20mH_inductance.jpg

Powerstage niedrig:

https://media.monolithicpower.com/wysiwyg/figure_2_1.JPG



[NeTwork1337]

Bin Montag erst gegen 22 Uhr Zuhause, jetzt bin ich echt gespannt, ob es daran liegt. Werd es glaub morgen abend umbauen.



[eXquisite]

Und wenn das geklappt hat, besorg dir bitte nen 5700X3D als Prozessor, vorher Bios Update machen, dann ist die Karte in CS2 doppelt so schnell.

Und auf beiden Seiten das Pad richtig packen^^



[Misanthrop68]

Und bei den letzten drei Bilder, das ist doch die GPU! Da sollte nur der GCD mit Wärmeleitpaste dünn bestrichen werden ohne Pads!?

Ist das Wärmeleitpaste?
Sind das Pads?
Wurde diese Wurst noch dünn verstrichen?

Da wurde dann der Kühler drauf geschraubt?



[eXquisite]

Sind das Pads?

Ne, das ist Cache und da kommt auch Paste rauf.



[NeTwork1337]

Und bei den letzten drei Bilder, das ist doch die GPU! Da sollte nur der GCD mit Wärmeleitpaste dünn bestrichen werden ohne Pads!?

Ist das Wärmeleitpaste?
Sind das Pads?
Wurde diese Wurst noch dünn verstrichen?
Anhang anzeigen 1468036
Da wurde dann der Kühler drauf geschraubt?

Lila sind Reste, teilweise von AsRock, teilweise von mir. Rot ist die GCD/MCD, gelb ist die WLP, wurde beim ersten mal dünn verspachtelt, jetzt mit kryosheet.



[Misanthrop68]

@eXquisite @NeTwork1337 , hab mich etwas gewundert, bin aber auch nicht vertraut mit der AiO und 7900. War nur eine Nachfrage!



[eXquisite]

Sehr interessant das Ding:

https://www.club386.com/wp-content/uploads/2022/12/Architecture-1.jpg



[NeTwork1337]

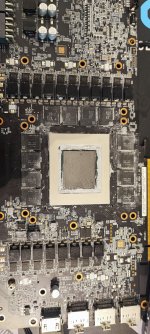

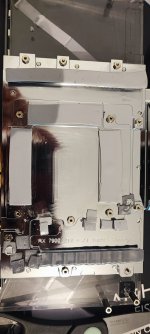

Alles nach Anleitung gemacht und nach deiner Anleitung verglichen @eXquisite , sogar alle Pads neu gemacht.
Die GCD ist sogar ragt höher als das Viereck darum, es ist auch ein Abdruck am Kühler zu sehen.

Immer noch das gleiche Problem. Was ich gesehen habe das im Wasser braune stellen jetzt mittlerweile sind.



[eXquisite]

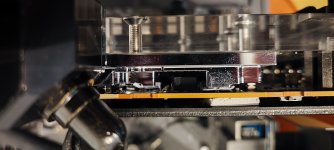

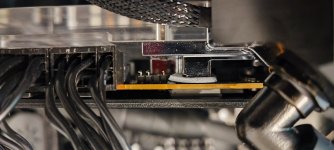

Magst du mir nochmal n Foto von der Seite der Karte machen auf der man die Schrauben erkennen kann?



[NeTwork1337]

Mach ich heute abend nochmal, weil mein Zwerg bald wach wird.

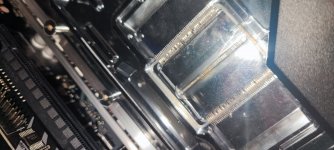

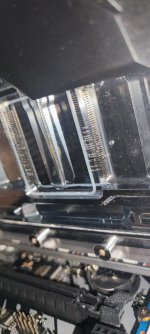

Alphacool Mitarbeiter hat sich gemeldet.... Zumindest ist anhand der Bilder gut zu erkennen, dass die Kühlfinnen verstopft sind. Daher sind auch die normalen GPU Temperaturen absurd hoch für die AIO. 85°C sollten die maximal niemals erreichen, eher mindestens 15°C weniger.

Vielleicht ist es ja ein Garantiefall mittlerweile.



[NeTwork1337]

So hab Antwort bekommen. @eXquisite hab doch nicht vergessen, bilder kommen heute Abend

Werde heute abend dann auch gleichzeitig die teure Thermal Grizzly - KryoSheet entfernen (22€) und die MX6 auftragen auf die GCD.

Wenn einer wie gesagt aus MUC +50km 80xxx/81xxx/82xxx kommt, bin gerne für Hilfe sehr hoffen, da ich mittlerweile denke das ich selbst zu blöd bin.

Hallo Herr Hxxxx,

leider hat AMD das Problem, dass das PCB oftmals gebogen ist und nicht gerade. Bei der Montage muss daher darauf geachtet werden, dass das PCB gerade ist. Dafür muss man evtl. das Drehmoment der Schrauben anpassen oder aber zusätzliche Pads auf der Rückseite platzieren, um das PCB gerade zu drücken. Der GPU-GCD-Hotspot Sensor sitzt genau auf der GPU Die. Wenn dieser jedoch so hoch ist, ist das leider oftmals ein Zeichen dafür, dass die GPU DIE etwas krumm ist und ein Teil der GPU DIE keinen Kontakt zum Kühler hat. Dies würde man gut am Abdruck der Wärmeleitpaste erkennen. Wichtig ist, den Kühler wie in der Anleitung angegeben zu verbauen. Also die GPU Die komplett mit Wärmeleitpaste zu bestreichen und die Schrauben, um die GPU Die herum im Uhrzeigersinn festzuziehen und nicht über Kreuz.

Von den Fotos im Forum her, würde ich sagen, dass leider im Bereich der Finnen die Verchromung fehlerhaft ist und das darunter liegende Kupfer zu sehen ist. Dies sollte nur ein optischer Mangel sein und die Kühlleistung nicht beeinträchtigen. Wegen den hohen Hotspot Temperaturen kannst du mal versuchen das 3mm Pad, welches hinter der GPU Die platziert wird in der Mitte durchzuschneiden und den Streifen direkt hinter die GPU DIE platziert. Also genau da, wo eigentlich die Lücke ist, aufgrund der Bauteile. Dies kann helfen, dass die GPU DIE an den Kühler angedrückt wird. Sollte das nicht helfen, kann ich dir nur anbieten, dass du uns den Kühler einmal im Rahmen einer RMA einsendest und wir prüfen ob ein Defekt vorliegt oder du uns einmal Fotos von den Abdrücken der Wärmeleitpads und Paste zusendest und wir uns einmal anschauen ob und wo ein Kontaktproblem besteht.


Bitte beachten Sie dass wir uns 10 Tage an unsere Angebote gebunden fühlen.
Please note that we shall remain bound by our offer for 10 days

Mit freundlichen Grüßen / Best Regard

Tim Lambrecht

Service & Support
