[Worklog] Red Devil von hitzestau – Eisberg voraus!

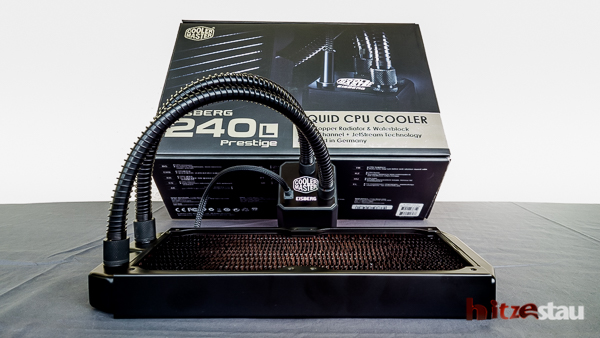

Eigentlich wollten wir Euch an dieser Stelle ein Review zum Eisberg 240L Prestige von Cooler Master präsentieren. Aber auf Grund unserer gemachten Erfahrungen kommt jetzt alles ein wenig anders. Oder um es anders auszudrücken: Wir sind mit unserem PC voll gegen den Eisberg geknallt und haben nun den Salat...

Der Eisberg 240L ist eine so genannte Kompaktwasserkühlung: Im CPU-Block sind Pumpe und AGB verbaut. Der Radiator ist mit zwei Schläuchen mit dem Block verbunden und die Kühlflüssigkeit ist auch schon drin. So weit, so gut. Vom Hersteller Cooler Master wird er als erweiterbar beworben. Konkret heisst das, man kann die Schläuche vom Radiator oder CPU-Block lösen und eine weitere Komponente wie etwas eine Grafikkarte in den Kreislauf einbauen. Alles was man dafür braucht ist – abgesehen von der Karte und einem passenden Waterblock – ein bisschen Schlauch und zwei Tüllen.

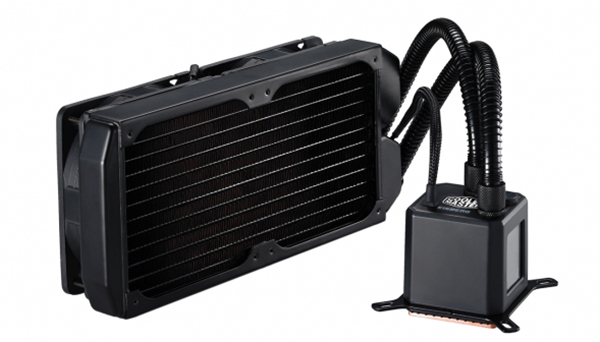

Hier zeigen wir Euch ein offizielles Produktfoto von der Webseite:

full

Cooler Master Eisberg 240L Prestige. Quelle: Cooler Master

Im Lieferumfang sind enthalten:
  • Radiator
  • Schläuche mit Knickschutz, inkl. Tüllen
  • CPU-Block mit integrierter Pumpe und AGB
  • Kühlflüssigkeit (eingefüllt im System)
  • 2 Lüfter (120mm) mit Schraubenset
  • Montagekits für CPU-Sockel
  • Kabel

Theoretisch tönt dies sehr verlockend und scheint ein einfacher Einstieg in die Welt der Wasserkühlung zu sein. Um den Eisberg 240L nicht nur in seiner Grundkonfiguration zu testen, sondern auch seine Erweiterbarkeit, haben wir uns schon vor dem Einbau bei Aquatuning passende 10/8-Anschlüsse und ebenso grossen Schlauch besorgt.

Und dann konnte es losgehen mit dem Einbau im Red Devil-System...

full


full

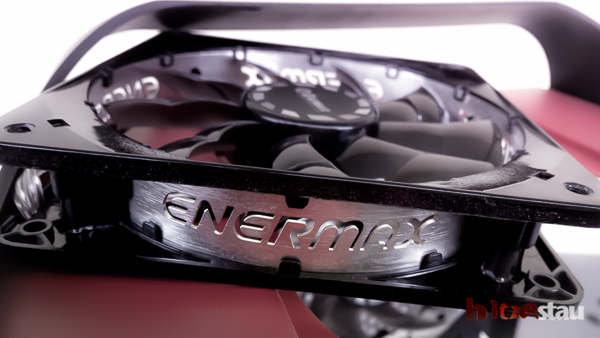

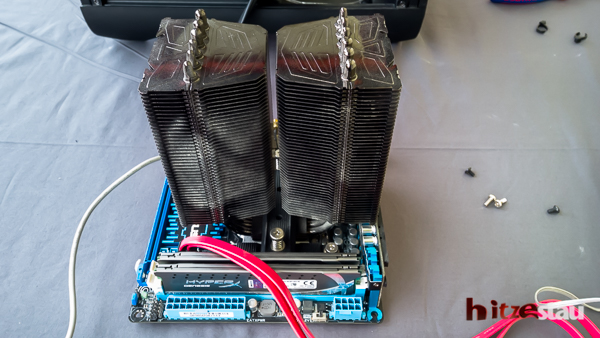

Der Einbau bedeutete natürlich auch, vom Prolimatech-CPU-Kühler mit dem Enermax-Lüfter Abschied zu nehmen, die uns über ein Jahr gute Dienste geleistet hatten. Um den Prolimatech-Kühler zu demontieren, mussten wir das Mainboard aus dem Gehäuse herausnehmen. Aber auch um den CPU-Block des Eisberg zu verschrauben, muss das Mainboard aus dem Gehäusen entfernt werden.

full


full

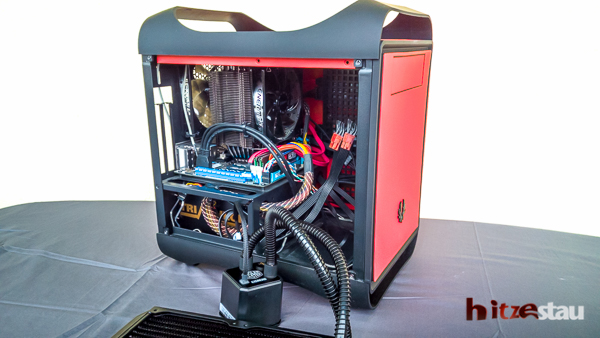

Beim ersten probeweisen Positionieren von CPU-Block und Radiator im Gehäuse haben wir schnell ein grundlegendes Problem festgestellt. Wenn man wie wir Radiator und Lüfter im Deckel einbaut, bleibt nicht allzu viel Raum oberhalb des CPU-Blocks. Der Radidator ist zwar mit 30mm Höhe nicht besonders dick, aber man darf die Lüfter und die gummierten Puffer / Shrouds (Dicke etwa 5 mm) nicht vergessen. Da die Schläuche in der Länge vorbestimmt sind, wurde die Schlauchführung schnell kritisch, da diese oben gegen den Radiator oder die Lüfter drückten. Im Lieferumfang sind zwei Typen von Schrauben dabei: Kurze, um den Radiator direkt an eine Halterung oder Gehäusewand zu schrauben. Die Langen sind dafür gedacht, die Lüfter auf dem Radiator zu montieren und ihn am Gehäuse zu verschrauben. Allerdings sind diese so lang, dass man die oben erwähnten Gummipuffer verwenden muss. Für eine Montage ohne Puffer sind die Schrauben zu lang.

In diesem Zusammenhang muss man noch ein anderes Problem erwähnen, dass natürlich sehr Gehäuse-spezifisch ist. Wenn man Radiator, Shrouds und Lüfter am Deckel innerhalb des Gehäuses befestigt, ist in der Höhe zu wenig Platz für eine Grafikkarte mit Waterblock. Dessen Anschlüsse stossen gegen den Radiator bzw. die Lüfter. Zum Glück hatten wir andere Schrauben im Haus, so dass wir die Lüfter ohne Shrouds montieren konnten. Dann passte es von der Höhe auch mit dem Waterblock.

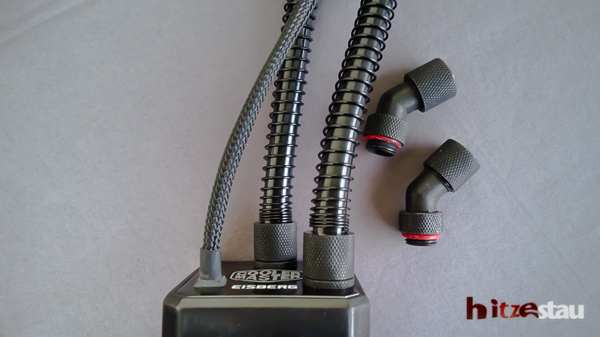

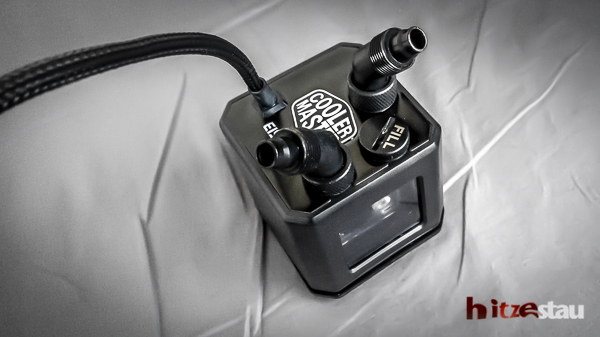

Um einen besseren Winkel hinzubekommen, haben wir uns entschieden, die Original-Tüllen gegen die 45Grad-Winkelstücke auszutauschen. Dazu mussten wir auch die Kühlflüssigkeit komplett aus dem System entfernen.

full


full

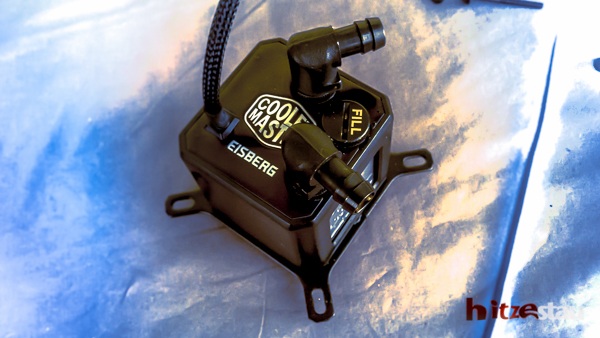

Die Tüllen vom CPU-Block zu lösen ging nur mit der Zange. Die Überwurfmutter liess sich gar nicht lösen, um den Schlauch abziehen zu können. Schlussendlich haben wir den Schlauch einfach abgeschnitten, da wir ja eh andere Anschlüsse verwenden wollten.

full

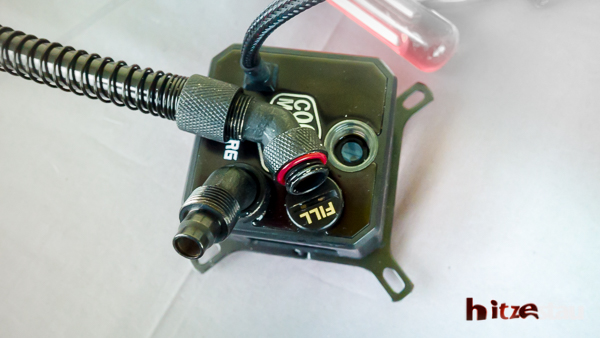

Beim Hantieren mit dem CPU-Block haben wir, nachdem wir die neuen Tüllen aufgeschraubt hatten, immer wieder kleine Flüssigkeitstropfen am Rande der Gewinde festgestellt. Wir haben das als Reste vom Auslaufen lassen der Kühlflüssigkeit oder von einer ausgespülten Tülle angesehen.

Aber auch das ganze Handling mit einer Kompaktkühlung erschien uns zunehmend unpraktisch. Radiator und CPU sind ja ständig mit den Schläuchen verbunden. Wenn man Radiator und Lüfter im Gehäuse montieren oder den CPU-Block auf dem Mainboard verschrauben will, ist garantiert immer etwas davon im Weg.

Die Überwurfmuttern der neuen Anschlüsse liessen sich nicht richtig über den Schlauch drehen. Etwas genervt haben wir uns entschieden, die vormontierten Schläuche komplett zu entfernen und das ganze System auf 16/10-Anschlüsse und -Schlauch umzurüsten. Beides hatten wir zum Glück noch zu Hause. Zudem konnten wir dann die Schlauchlänge auch selber bestimmen und auf die Platzverhältnisse im Gehäuse anpassen.

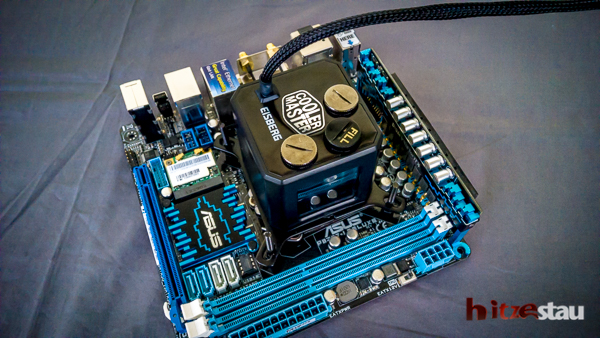

Zur Vorbereitung der Montage auf dem Mainboard haben wir die Anschlüsse durch Verschlusskappen ausgetauscht, damit keine Reste der Flüssigkeit auf das Mainboard gelangen. Hier schon mal ein "Probesitzen" auf dem Mainboard.

full


Auf dem CPU-Block sollten 90Grad Winkelstücke zum Einsatz kommen. Dazu haben wir den Blocks nochmals vom Mainboard runtergenommen und die Winkelstücke montiert.

full

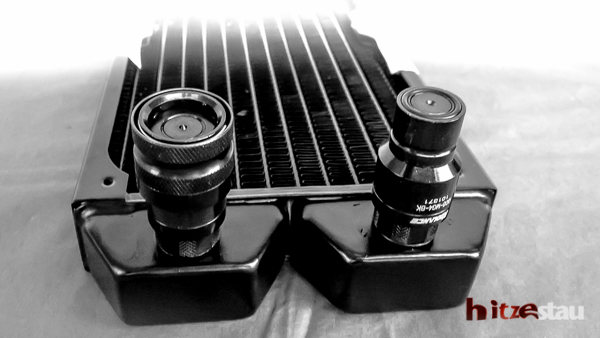

Auf den Radiator haben wir Schnellkupplungsstücke von Koolance eingeschraubt, um den Einbau zu vereinfachen.

full


Die Montage des CPU-Blocks auf dem Mainboard entpuppte sich als alles andere als problemlos. Cooler Master liefert zwar Schraubensets und Halterungen für die verschiedenen Sockel mit, aber anschreiben können sie die einzelnen Tüten nicht. Um die Bedienungsanleitung zu lesen, mussten wir eine Lupe verwenden… Und welche Schritte man genau machen muss, wird nicht erklärt, für PC-Schrauber-Neulinge ist der Eisberg 240L definitiv nicht gedacht. Es fehlt die Erklärung, wo Lüfter und Pumpe angeschlossen werden. Auch die mitgelieferte Kühlpaste hat uns nicht überzeugt.

Wir haben den restlichen Einbau nicht mehr fotografisch dokumentiert. Da wir jetzt mit Radiator und CPU getrennt arbeiten konnten und die Schläuche in der Länge angepasst waren, ging der Einbau ohne weitere Schwierigkeiten von statten.

Um den Kreislauf zu befüllen, haben wir via die Koolance-Schnellkupplungen den Cooler Master und den Radiator mit dem Kreislauf von unserem Benchtable verbunden. So ging das Befüllen ganz leicht und ohne den Fillport auf dem CPU-Block im engen Gehäuse zu verwenden.

Dann kam der grosse Moment, das erste Einschalten des PC nach dem Einbau. Doch anstatt normal hochzufahren, bekam der Bildschirm kein Signal von der Grafikkarte und der Bootvorgang wurde nicht initialisiert. Wir haben das erstmal auf BIOS-Probleme geschoben, die wir von dem Board schon zu genüge kannten. Was aber sofort auffiel, war die unangenehm laute Pumpe. Das war schon ein kleiner Schock, eine Wasserkühlung sollte doch leise sein?!

Wir haben ein wenig mit der Pumpe herumexperimentiert. Auch die Lüfter auf dem Radiator drehen bei voller Stärke sehr laut. Für die Pumpe gibt es drei Leistungsstufen (steuerbar über ein Kabel mit drei Strängen: für 12V, 7V, 5V). Nur bei 5V ist die Lautstärke als akzeptabel zu bezeichnen. Wie es dann aber mit der Durchflussmenge oder der Kühlleistung aussieht, konnten wir nicht feststellen. Ob ein erweiterter Kreislauf mit 5V überhaupt sinnvoll zu betreiben wäre (Durchlaufmenge und Kühlleistung), muss ebenfalls unbeantwortet bleiben.

Da der PC auch nach mehrfachem Neustart nicht hochfahren wollte, haben wir den Bildschirm noch auf die CPU-interne Grafikkarte umgehängt, was aber auch keine Verbesserung gebracht hat. Also haben wir uns an eine Fehleranalyse gemacht und das Gehäuse geöffnet: Dabei haben wir Feuchtigkeit auf dem Mainboard neben dem CPU festgestellt. An einem Gewinde des CPU-Blocks war Flüssigkeit ausgetreten.

Wir standen also mit defekter Hardware da und ohne funktionierenden PC. Dass wir frustriert waren, könnt Ihr sicher verstehen, Archangel wollte seinen PC endlich auf Wasserkühlung bringen. Da es schon drei Uhr morgens war, musste eine Lösung her. Als erstes haben wir die RAM herausgenommen und auf dem Benchtable getestet. Sie funktionierten ohne Probleme. Dasselbe galt für das Netzteil. Also hatte es Mainboard und CPU getroffen! Als wir am folgenden Tag den CPU abgenommen haben, war deutlich zu sehen, dass die CPU-Kontakte feucht waren, der Sockel stand sogar unter Wasser. Und es handelt sich dabei ja nicht um reines Wasser, in der Kühlflüssigkeit sind immer verschiedene Zusätze mit drin.

Jetzt hatten wir den "Eisberg"-Salat. Unser nächster Schritt war jetzt, neue Hardware zu beschaffen um den PC wieder in Betrieb nehmen zu können. Die Frage war, wo bekommen wir um drei Uhr morgens ein Z77-Board her? Eine Online-Recherche bei verschiedenen Shops ergab, dass solche so gut wie nicht mehr zu kaufen sind, also stand ein Architekturwechsel auf Z97 an. Als nächstes mussten wir herausfinden, in welchen Läden in Basel ein Mini-ITX Board sozusagen im Regal stand, denn eine Online-Bestellung mit ein paar Tagen Wartezeit wollten wir nicht in Kauf nehmen, da Archangel mit seinem PC wieder arbeiten wollte. Schlussendlich haben wir uns für ein Board von Gigabyte (Z97N-WiFi) und einen CPU von Intel (i7 4790K) entschieden. Beides war bei STEG am nächsten Morgen verfügbar. Zudem kam uns eine etwas verrückte Idee, die auch Archangel wieder aufgeheitert hat: Wir haben einige nicht mehr benutzte Wasserkühlungs-Komponenten zu Hause eingelagert – warum nicht daraus ein komplett neues Wasserkühl-System für das Red Devil-Gehäuse zusammenbauen? Das war also unser Plan für den folgenden Tag, der Bericht vom Zusammenbau folgt dann im nächsten Post.

Aber vorher noch ein paar abschliessende Überlegungen zum Cooler Master Eisberg 240L Prestige und Kompaktwasserkühlungen im Allgemeinen: Beim ganzen Einbau des Eisberg 240 L sind uns Schritt für Schritt einige Mängel und Probleme aufgefallen:

  • Die Bezeichnung "Kompaktkühlung" bedeutet nicht, dass sie speziell für kleine Gehäuse wie das BitFenix Prodigy geeignet sind. Die Höhe zwischen CPU und Radiator im Deckel und die Schlauchlänge können schnell zum Problem werden.
  • Je nach Gehäuse kann auch die Höhe zwischen Mainboard und Radiator / Lüfter nicht ausreichen, um eine Grafikkarte mit Waterblock einzusetzen.
  • Beim Eisberg 240L werden im CPU-Block Kunsstoffgewinde verbaut, die schnell ausleiern. Als wir die Anschlüsse handzahm festziehen wollte, überdrehten sie schnell im Gewinde oder schienen nicht sauber zu greifen. Am Schluss war es sogar möglich, die eingeschraubten 90 Grad Anschlüsse ohne zu drehen und ohne grossen Kraftaufwand einfach aus dem Gewinde herauszuziehen. Das geht definitiv nicht!
  • Die Original-Tüllen sind so fest eingedreht, dass sie sich nur mit der Zange lösen lassen. Das gilt auch für die Überwurfmuttern.
  • Man muss immer mit CPU-Block, Schläuchen und Radiator als Ganzes hantieren. Das ist nicht gerade praktisch für den Einbau.
  • Die mitgelieferten Schraubenlängen berücksichtigen nur die Lüftermontage mit den Shrouds. Wer diese nicht einbauen will, muss sich selber passende Schrauben besorgen
  • Die Bedienungsanleitung ist keine grosse Hilfe, was die Verkabelung von Lüftern und Pumpe angeht. Auf Grund unserer Erfahrung war das für uns kein Problem, aber für Neulinge – und an die richten sich solche Kompaktkühlungen ja auch – sollte schon mehr konkrete Hilfestellung mit dabei sein.
  • Die Pumpe erreicht eine Lautstärke, die nicht akzeptabel ist.
  • Hinter die "Erweiterbarkeit" machen wir ein nach unserer Erfahrung ein grosses Fragezeichen.

Abgesehen davon, dass wir als Endresultat der ganzen Aktion mit einem kaputten Mainboard und CPU dastanden, können wir von unserer ersten Erfahrung mit einer Kompakt-Wassserkühlung keine positive Bilanz ziehen. Wir denken, dass es auch für Einsteiger besser ist, auf Einzelkomponenten oder fixfertig zusammengestellte Sets wie die von Aquatuning zu setzen. Diese bestehen aus Grundkomponenten wie Pumpe, Radiator, Ausgleichsbehälter, Schlauch, Anschlüsse und Flüssigkeit. Die einzelnen Teile können auch separat gekauft werden. Zudem ist es auch möglich, ein ausgewähltes Set zu ergänzen, zum Beispiel um einen Durchflussmesser. So kann man Komponenten und Schlauchlängen auf die Platzverhältnisse im Gehäuse abstimmen. Zudem kann man die Pumpe besser einschwingt montieren. Und bei Einzelkomponenten ist auch die Erweiterbarkeit tatsächlich gegeben, das heisst man kann nachträglich den Kreislauf erweitern oder einzelne Komponenten austauschen, wenn man möchte.

Wie schon gesagt, wir haben uns von dieser Erfahrung jedoch nicht entmutigen lassen, sondern am folgenden Tag angefangen, einen neuen Wasserkühlungs-Kreislauf im Red Devil-System einzubauen. Welche Herausforderungen wir dabei zu meistern hatten, erzählen wir Euch im nächsten Bericht. Eines sei jetzt schon verraten: Es wurde noch einmal feucht-spritzig...

AW: [Worklog] Red Devil von hitzestau – Eisberg voraus!

Na da bin ich aber mächtig gespannt !!! Und ein Abo für so eine gändlichgute berichterstatung ist selbstverständlich !!

[Worklog] Red Devil von hitzestau – Neue Hardware

Unser letzter Bericht ist schon eine Weile her, aber wir waren in den vergangen Wochen auch noch mit vielen anderen Themen und Dingen beschäftigt, wie Ihr bei uns auf dem Blog nachlesen könnt. Unter anderem haben wir ein Fotoshooting mit GPU-Blöcken von Watercool vorbereitet. Aktuell arbeiten wir immer noch daran, kleine Backstage-Berichte findet Ihr ebenfalls bei uns auf dem Blog.

Jetzt geht es hier weiter mit den Red Devil-Berichten. Unterdessen hat es ein paar geplante wie ungeplante Umbauten an unserem System gegeben, höchste Zeit also, Euch auf den aktuellen Stand der Dinge zu bringen.

Mit dem Einbau des Cooler Master Eisberg 240L haben wir sozusagen "Schiffbruch" erlitten. Wie wir schon geschrieben hatten, haben wir am nächsten Tag ein neues Mainboard und einen neues CPU beschafft, da wir den PC zügig wieder in Betrieb nehmen wollten. Entschieden haben wir uns für ein Board von Gigabyte (Z97N-WiFi) und einen CPU von Intel (i7 4790K), was auch eine Architekturwechsel gegenüber dem alten Board entsprach, also von Z77 auf neu Z97.

full


Dann ging’s ans Planen der Wasserkühlung… wie schon gesagt, wir wollten ein System aus Komponenten zusammenbauen, die wir noch zu Hause hatten. Das meiste stammte aus unserem ersten System “hitzestau one”, welches wir beim Zusammenbau unseres Bench-Systems ausser Betrieb genommen hatten:

  • AGB (EK Water Blocks EK-Multioption RES X2 – 250 Advanced)
  • Pumpe (Aquacomputer Aquastream XT USB 12V)

Da die Grafikkarte vom Benchtable zurück ins Red Devil-System wandern sollte, standen uns neben dem CPU-Waterblock auch eine wassergekühlte GPU zur Verfügung.

  • CPU-Block: Watercool HEATKILLER CPU Rev3.0 1155/1156 Ni-BL + Backplate
  • GPU: EVGA GTX 670 SC+ 4GB
  • GPU-Block: Watercool HEATKILLER GPU-X GTX 670 Ni-Bl

Den Radiator mussten wir vom Eisberg 240L übernehmen, da wir keinen anderen zu Hause hatten.

Was das ganze zu einem kleinen Abenteuer machte war, dass die Komponenten die wir zur Verfügung hatten, eher für ein Tower-Gehäuse geeignet sind und nicht unbedingt für ein kompaktes MINI-ITX Gehäuse wie das BitFenix Prodigy. Als Alternative hätten wir noch eine Laing DDC zur Verfügung gehabt, aber nur ohne eine Möglichkeit, die Pumpe oder die Lüfter zu regeln. Deshalb haben wir uns für die Aquastream XT mit der Steuerungsmöglichkeit über die Aquasuite entschieden.

Kreatives Planen war gefragt, und das fing schon mit der Positionierung des AGB an: Der AGB passte von der Höhe her nicht ins Gehäuse, da er mit dem Radiator im Deckel zusammenstiess. Die Pumpe beansprucht mit ihren Anschlüssen ebenfalls recht viel Platz. Also gab es für den AGB nur eine Lösung, nämlich aussen am Gehäuse. Zur Montage der Halterungen haben wir die Lüftungslöcher verwendet. Für die Schläuche mussten natürlich zwei Löcher gebohrt werden. Damit man die seitliche Tür trotzdem abnehmen kann, planten wir die beiden Schläuche innen mit zwei Schnellkupplungsstücken von Koolance zu versehen. Wenn man das Gehäuse öffnen will, kann man die Tür vorsichtig auf machen und die Schläuche trennen. Dann kann man die Tür mit dem AGB beiseitestellen.

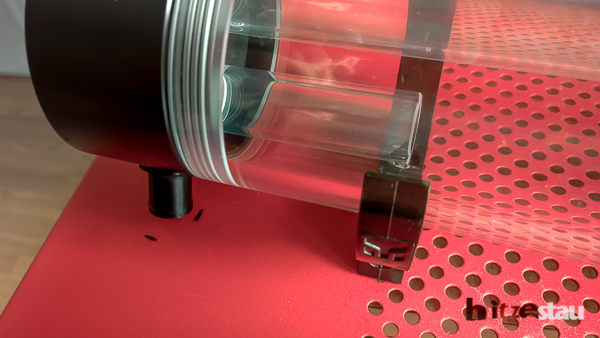

Provisorische AGB-Montage um die Position der beiden Löcher zu bestimmen:

full

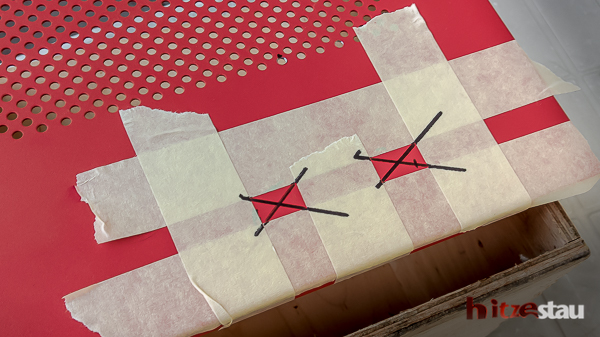

Anzeichnen zum Bohren:

full

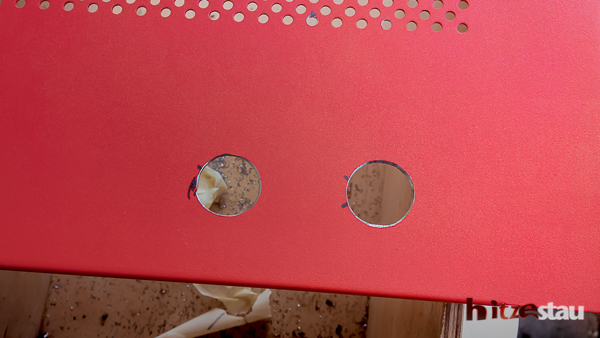

Und hier sind die Löcher schon fertig gebohrt. Die Kanten haben wir mit feinem Schleifpapier geglättet, damit sie den Schlauch nicht beschädigen.

full

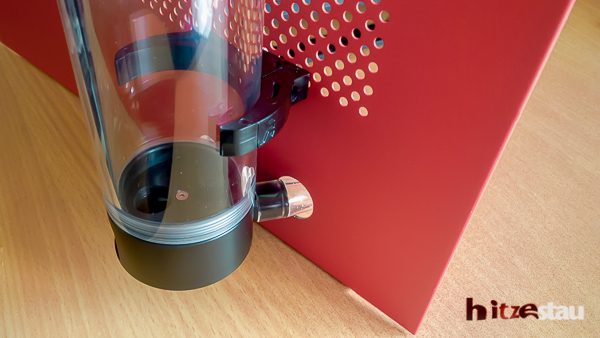

Passt und sitzt... :)

full


Und so sieht es "hinter den Kulissen" aus, wenn der AGB an der Aussenseite montiert ist.

full

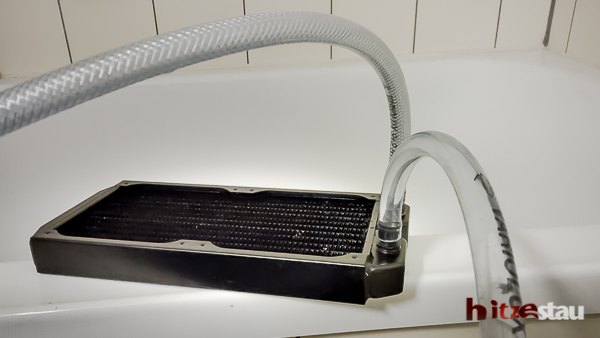

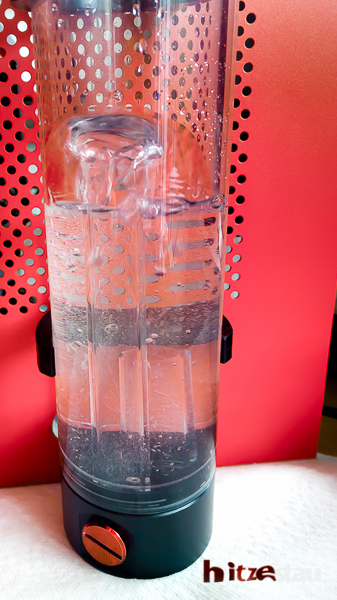

Als nächstes haben wir uns an die Reinigung der Wasserkühlungs-Komponenten gemacht. Hier spülen wir den Radiator in der Badewanne durch:

full

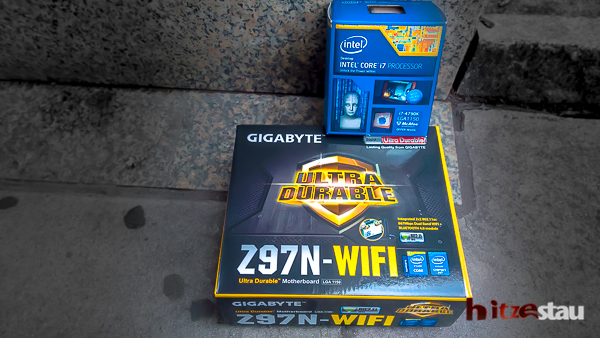

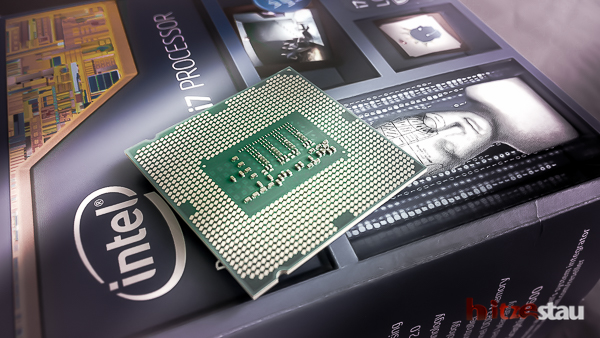

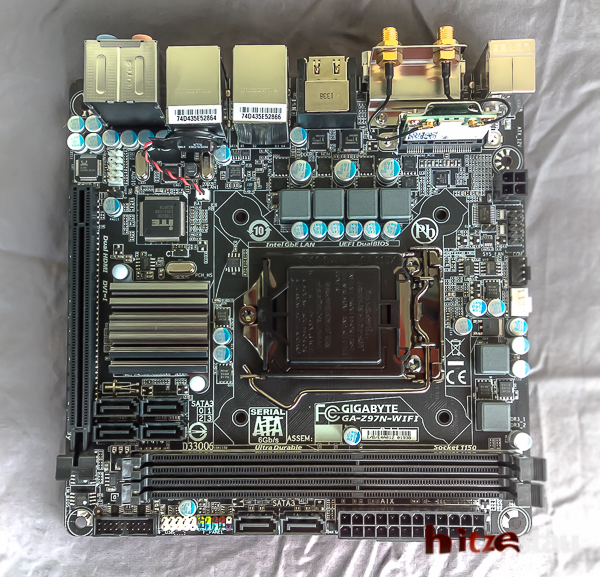

Hier noch Bilder vom neuen Mainboard und dem neuen CPU:

full


full

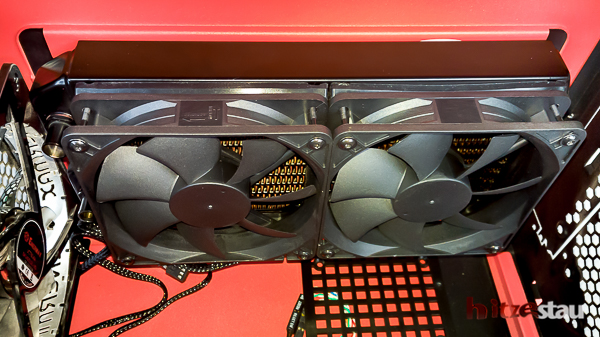

Der nächste Arbeitsschritt war die Montage von Radiator und Lüfter im Gehäusedeckel. Im Gegensatz zur Montage beim Eisberg haben wir den Radiator um 180 Grad gedreht, so dass die beiden Anschlüsse nicht mehr vorne, sondern hinten über dem Mainboard sind. Der Radiator ist ein gutes Beispiel dafür, dass wir den Zusammenbau und die Verschlauchung nicht bis ins Detail vorausgeplant und immer noch Dinge ausprobiert oder geändert haben. Im späteren Verlauf haben wir uns entschieden, die Lüfter direkt unter den Deckel zu montieren und den Radiator darunter. Auch bei den beiden Tüllen gab es noch Anpassungen.

full

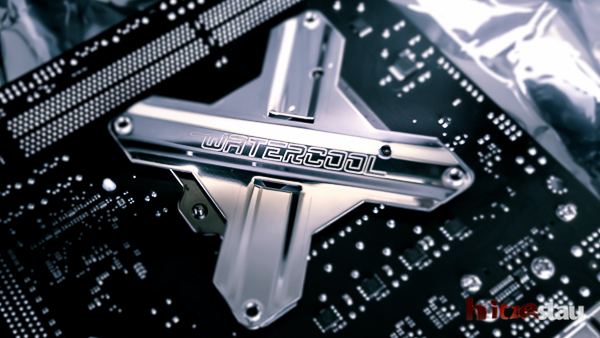

Für die CPU-Kühlung kam ein CPU Heatkiller von Watercool zum Einsatz: Hier die schöne Backplate...

full

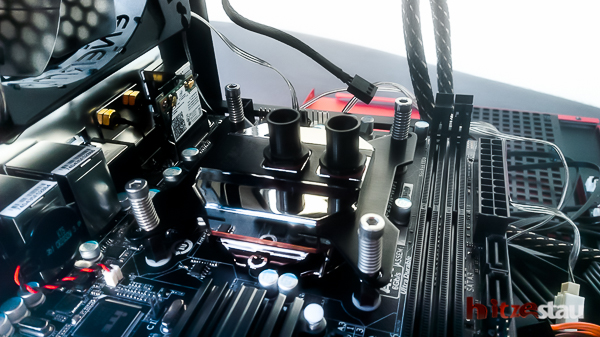

...und hier ist er schon fertig montiert auf dem Mainboard im Gehäuse: Das Mainboard ist hier noch nicht verschraubt, es darf hier nur mal zu Demozwecken probeliegen. Eine der beiden geraden Tüllen auf dem CPU-Block haben wir dann später noch gegen ein Winkelstück ersetzt.

full

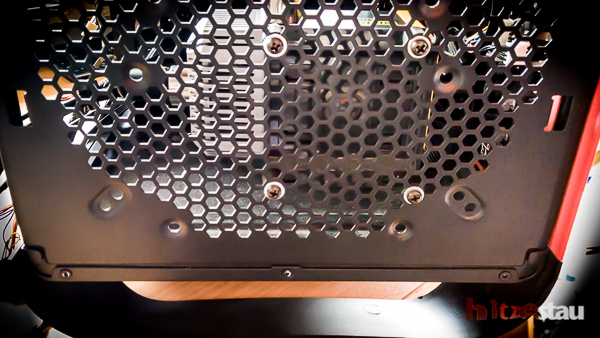

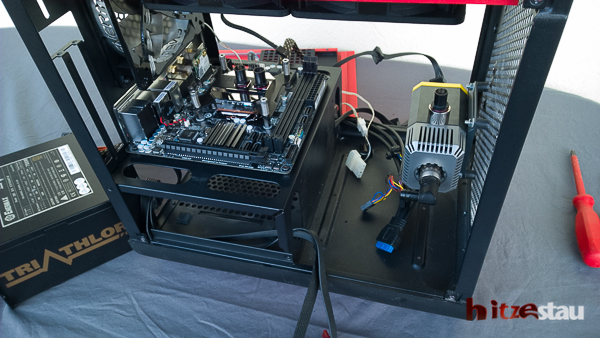

Auf dem unteren Bild seht Ihr jetzt auch, wie wir die Pumpe montiert haben. Sie ist direkt im Gitter der Frontseite mit Entschwingungsschrauben montiert. Der "OUT"-Anschluss zeigt nach oben, der "IN"-Anschluss nach vorne, auf dem ist schon ein 90Grad-Anschluss vorgesehen.

full


Die Position von AGB und Pumpe zueinander ist sicher nicht ideal, weil das Wasser nicht direkt in die Pumpe laufen kann, aber bei den Platzverhältnissen ist uns keine andere Lösung eingefallen, die wir zügig umsetzen konnten.

So sieht die montierte Pumpe von vorne aus:

full

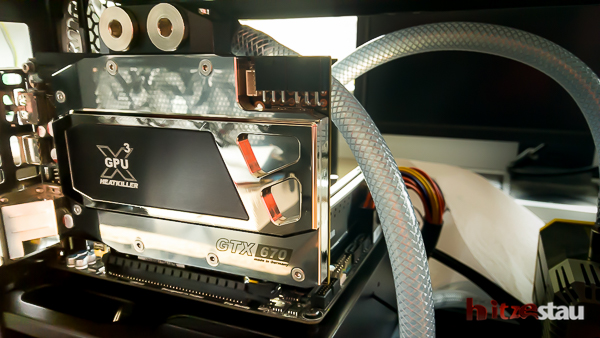

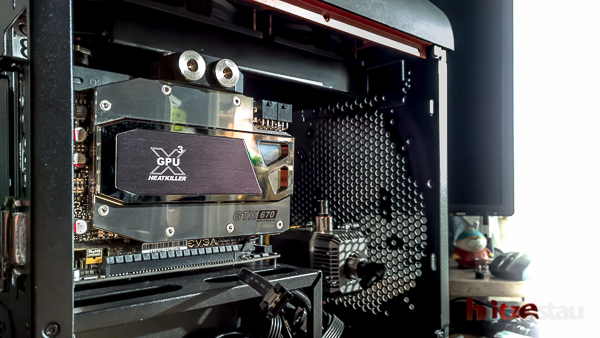

Dann ging es weiter mit dem Einbau der Grafikkarte: Wie Ihr auf dem Bild sehen könnt, haben wir um die Grafikkarte mit dem Waterblock überhaupt einsetzen zu können, Lüfter und Radiator umgebaut und die Shrouds weggelassen. Sonst hätte der Waterblock mit den Anschlüssen von der Höhe her gar nicht reinpasst. Schon beim Einbau des Cooler Master Eisberg 240L hatten wir ja festgestellt, dass es mit der Höhe für eine Grafikkarte knapp werden könnte. Zudem war so sichergestellt, dass kein Schlauch gegen die drehenden Lüfter stossen könnte.

full

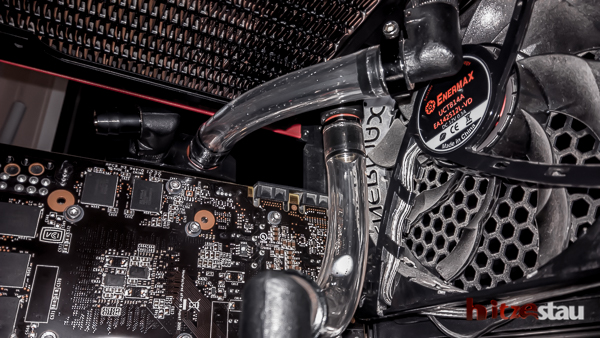

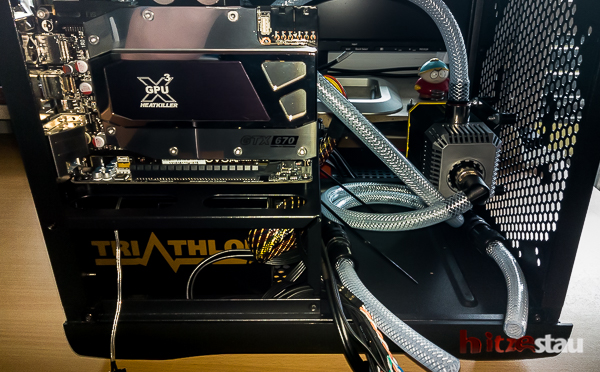

Auch das Verschlauchen ging recht zügig mit dem Masterkleer-Schlauch. Hier seht Ihr die endgültige Schlauchführung vom CPU zum Radiator und dann weiter zur Grafikkarte. Mit einer geraden Tülle auf dem CPU-Block hätten wir den Bogen nach oben nicht so schön hinbekommen. Auch die Anschlüsse auf dem Radiator haben wir noch ausgewechselt. Rechts ist neu ein Winkelstück und links haben wir noch einen Temperatursensor eingeschraubt. Dadurch wird die gerade Perfect Seal-Tülle etwas nach unten "verlängert", so dass beide Schläuche besser aneinander vorbei kommen.

full


Nachdem wir alles verschlaucht hatten, ging es ans Befüllen. Die Frage war: Wie kriegen wir die Flüssigkeit ins System? Die Pumpe kann die Flüssigkeit aus dem AGB nicht ansaugen, da sie dafür nicht konstruiert ist. Also haben wir die Idee gehabt, den AGB zu befüllen und die Flüssigkeit dann mit Druck aus einer Druckluftflasche, die wir sonst zum Reinigen benutzen, in den Kreislauf zu drücken. Eine Verschlusskappe haben wir nicht ganz zugedreht, damit der Druck entweichen kann. Für das Befüllen haben wir keinen Strom auf die Pumpe oder die übrige Hardware gegeben.

Die Idee mit der Druckluftflasche hat auch sehr gut geklappt, die Flüssigkeit ist regelrecht ins System "reingeschossen". Also haben wir den AGB zum zweiten Mal vollgefüllt und wieder Druck gegeben. Doch da ist uns durch die Löcher in der Tür und in der Front die Flüssigkeit regelrecht entgegengespritzt. Nicht schon wieder! Dann hiess es schnell die Tür aufmachen und die Flüssigkeit mit Tüchern aufsaugen und wegwischen. Die meiste Flüssigkeit war durch die Tür nach aussen gespritzt oder hatte sich unten im Gehäuse gesammelt. Der Radiator und die Pumpe hatten auch recht was abbekommen, das Mainboard zum Glück nur etwas Spritzwasser. Dank der Konstruktion des Prodigy war nichts ins Netzteil geflossen.

Als die meiste Flüssigkeit weggewischt war und wir uns vom ersten Schreck wieder erholt hatten, mussten wir herausfinden, was genau geschehen war. Zuerst hatten wir die Schnellkupplungsstücke von Koolance in Verdacht, aber es ist eigentlich nicht möglich, diese nicht korrekt zusammen zu stecken. Also musste der Fehler wo anders liegen. Wir haben alle Anschlüsse überprüft und dann war klar, dass die Flüssigkeit beim Winkelstück vorne auf der Pumpe ausgetreten war. Sehr wahrscheinlich haben sich beim Anbringen und Schliessen der Seitentür mit dem AGB die Schläuche innen so ungünstig verschoben, dass das Schlauchende trotz Schlauchschelle nicht mehr richtig auf dem Winkelstück der Pumpe sass. Da ja die Seitentür geschlossen war, konnten wir das auch von aussen nicht mehr sehen.

Es sah also so aus, als würde der Schlauch nicht mehr ganz richtig auf dem Winkelstück sitzen, so dass Schlauch und Anschluss nicht mehr komplett dicht zueinander abschlossen und sich ein kleines Rinnsal bilden konnte. Wir haben diese Situation nach der Demontage der Hardware in der Badewanne nochmals repliziert und immer wieder kam es zu Undichtigkeiten. Dazu haben wir den Schlauch direkt an den Wasserhahn angeschlossen, vollen Druck gegeben und Winkelstück und Schlauch gegeneinander abgeknickt. Als wir dann ein paar Wochen später das Ganze nochmals nachstellen wollten um es zu Fotografieren und zu Filmen, ist es uns aber nicht mehr gelungen. So muss es sich hier um einen unglücklichen Einzelfall handeln, denn man nicht mehr nachstellen kann. Über die Gründe können wir natürlich nur spekulieren, vielleicht stimmte an der Stelle etwas mit dem Innendurchmesser des Schlauchs nicht. Oder der Masterkleer-Schlauch könnte zu weich sein, um dicht auf dem Winkelstück drauf sitzen zu können. Mit einer geraden Perfect Seal-Tülle hatten wir definitiv kein Dichtigkeitsproblem.

Aber erstmal hiess, den gesamten PC wieder auseinanderzubauen und die Hardware mit Fön, Haushaltspapier und Ohrenstäbchen trocken kriegen. Wir haben die Hardware über Nacht zum fertig trocknen liegen gelassen, und für den kommenden Tag hatten wir schon eine Lösung im Kopf. Diese könnt Ihr dann im nächsten Beitrag lesen...

AW: [Worklog] Red Devil von hitzestau – Neue Hardware

Feine Farbgestaltung, :daumen: !

Bin schon auf das Endergebniss gespannt :p

[Worklog] Red Devil von hitzestau – Kreislauf mit Gewebeschläuchen

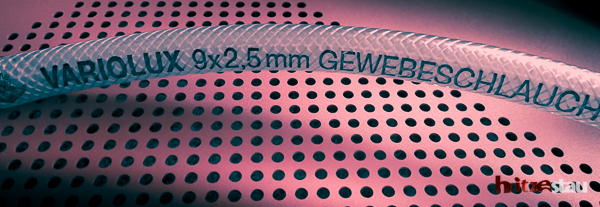

Vom Wassereinbruch am vergangenen Tag haben wir uns nicht entmutigen lassen, wir wollten endlich unser neues Wasserkühlungs-System zum Laufen bringen. Die Hardware und das Gehäuse hatten wir wie schon geschrieben über Nacht trocknen lassen. Von dieser Seite also war alles bereit für einen neuen Zusammenbau. Bezüglich Schlauch wollten wir auf Nummer sicher zu gehen und haben uns entschieden, den Gewebeschlauch zu verwenden, den wir sonst nur zum Reinigen und Durchspülen der Wasserkühlungs-Komponenten verwenden. Wir wollten nicht schon wieder nasse Füsse bekommen und deshalb einen Schlauch benutzen, der bombenfest auf den Winkelstücken und Tüllen sitzt. Der Schlauch hat mit 9 mm einen etwas geringeren Innendurchmesser, was sich aber beim Aufziehen auf die Anschlüsse deutlich bemerkbar macht. Und ganz ehrlich gesagt, einen anderen Schlauch hatten wir auch nicht zur Hand...

full


Der Vorteil bei diesem Zusammenbau war, dass wir schon wussten schon welche Tüllen wir wo verwenden mussten und wie herum der Radiator eingebaut werden sollte. So ging es recht zügig, die Hardware wieder einzubauen.

Die Schlauchführung haben wir eins zu eins vom Vortag übernommen. Den Gewebeschlauch mussten wir mit heissem Wasser geschmeidig machen, sonst hätten wir ihn unmöglich über die Anschüsse ziehen können. Bei den einzelnen Komponenten haben wir ihn zuerst jeweils über die Perfect Seal-Tüllne gezogen, weil es bei diesen viel schwerer ging als bei den Winkelstücken. Die neuen Schlauchstücke konnten wir gezielt auf die passende Länge zuschneiden, da wir die Schläuche vom Vortag aus Vorlage genommen haben. Hier haben wir schon die beiden kurzen Schlauchstücke am Radiator angebracht:

full

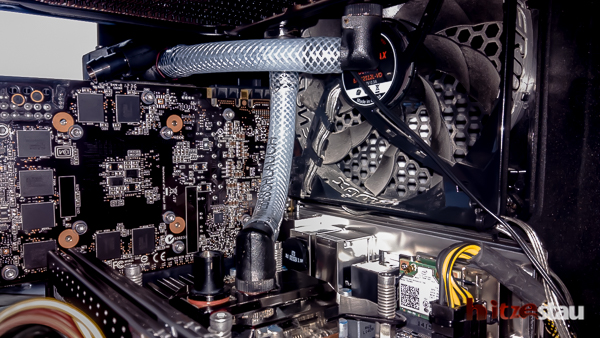

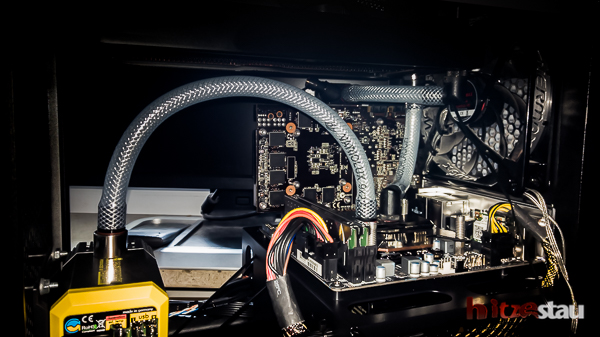

Der Bogen von der Pumpe zum CPU-Block geht sehr knapp am Radiator vorbei. Trotzdem war es gut, die Lüfter oberhalb des Radiators zu verbauen. Hier haben wir den Schlauch zuerst auf die Tülle montiert und diese dann in das Gewinde auf der Pumpe verschraubt, da wir nicht so viel Druck auf das Gehäuse der Pumpe ausüben wollten.

full

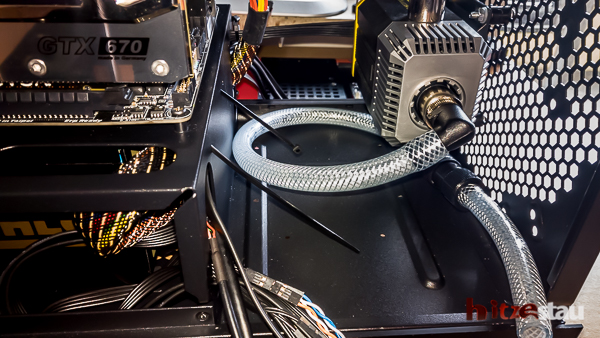

Auf das Winkelstück vorne auf der Pumpe haben wir den Schlauch besonders sorgfältig aufgezogen :) Die Kabelbinder auf der Seite sind schon vorbereitet für die Kabelführung.

full

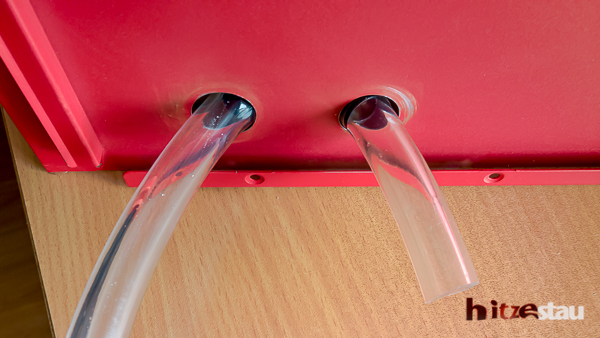

Hier seht Ihr sehr gut, wie die beiden Schläuche geführt werden, die durch die Tür zum AGB gehen. Die Koolance-Schnellkupplungsstücke sind bereits montiert. Die offenen Schlauchenden kommen später auf die Tüllen am AGB. Bei den Koolance erwies sich der Aussendurchmesser des Schlauchs (14 mm) als zu knapp, damit die Überwurfmuttern richtig zupacken konnten. Trotzdem sitzt der Schlauch fest auf den Kupplungsstücken drauf, um ihn abzureissen braucht es viel mehr Kraft, als im System überhaupt vorhanden ist.

full

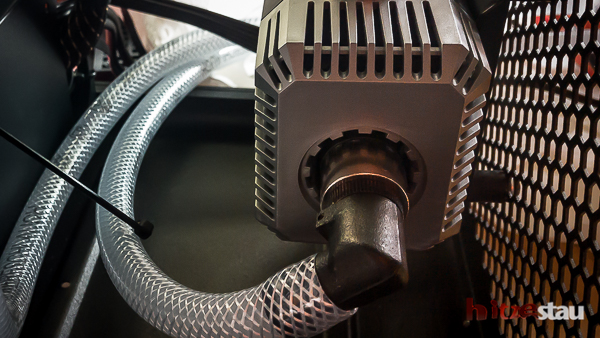

Nochmal ein Blick von nahem auf die Pumpe. Der Schlauch sitzt fest auf dem Winkelstück, hier wird wohl nicht so schnell nochmal Wasser austreten.

full

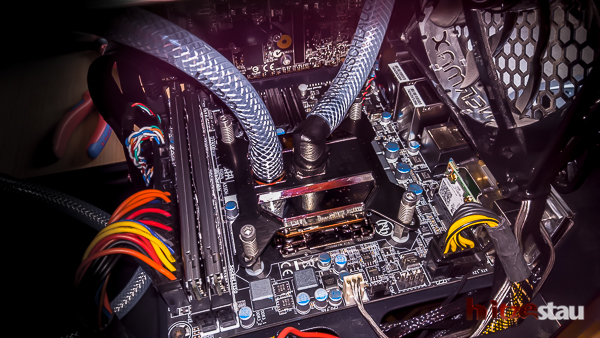

So sieht der CPU-Block von oben aus:

full

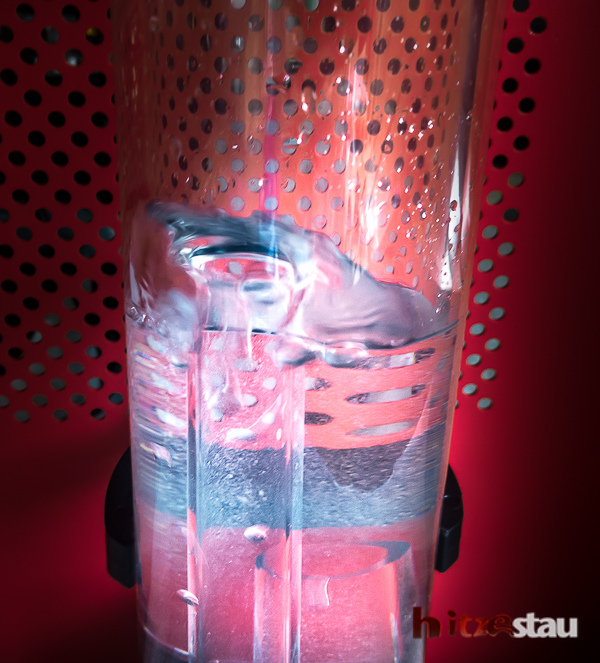

Nachdem wir alles fertig verschlaucht hatten, ging es wiedermal ans Befüllen. Wie am Tag zuvor, haben wir die Flüssigkeit vom AGB mit Druck in den Kreislauf gedrückt. Wir haben aber die Tür mit dem AGB neben das Gehäuse gestellt, um Alles gut im Blick zu haben. Als genug Flüssigkeit bei der Pumpe angelangt war, haben wir die Druckflasche abgehängt und nur die Pumpe mit einem externen Phobya-Netzteil gestartet. Sie hat sofort die Flüssigkeit weiter in den Kreislauf gepumpt, während wir beim AGB mit einem Trichter vorsichtig weiter nachgefüllt haben, bis der Wassserspiegel kurz unter dem oberen Ende des grösseren Steigröhrchen war.

full


full


Auch im Inneren war alles dicht, die Hardware hatten wir natürlich als Vorsichtsmassnahme mit Papier abdeckt.

full

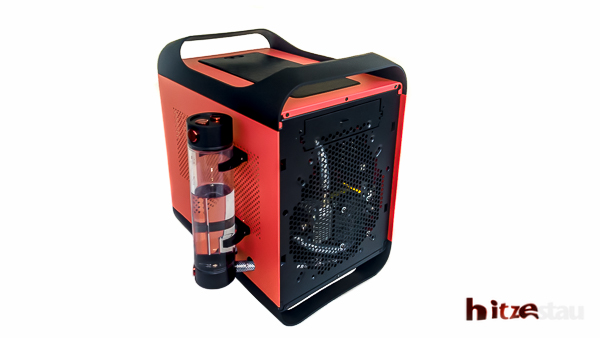

Um das System fertig zu stellen, mussten wir noch die letzten Kabel verlegen und richtig führen. Und so sieht der PC von aussen aus, wenn der Gehäusedeckel mit dem AGB geschlossen ist.

full


Am nächsten Tag war dann wegen dem Hardwarewechsel eine komplette Neuinstallation angesagt. Wir haben nicht nur Mainboard und CPU gewechselt und die Grafikkarte wieder eingebaut, sondern auch das SSD-RAID (Samsung SSD 840 Pro) aufgelöst. Neu läuft im Red Devil-System nur noch eine Samsung SSD 830 Pro mit 512 GB. Seit der Inbetriebnahme unseres HP-Servers und eines NAS-Laufwerks von Synology ist der lokale Speicherbedarf massiv gesunken. Die ganzen RAW-Files zu den Lightroom-Katalogen liegen jetzt auf dem Server. Die beiden SDD 840 Pro setzen wir jetzt beim Benchtable-System ein. Zudem wäre es auch nicht sicher gewesen, dass das neue Mainboard das RAID überhaupt erkannt hätte. (Interessanterweise hat das Mainboard vom Benchtable, ein ASUS Maximus V Extreme, das RAID erkannt.)

Aber das Red Devil-System war nun endlich wieder dicht und betriebsbereit und lief mit einer schönen Wasserkühlung, die wir nur aus Teilen zusammengebaut haben, die wir noch zu Hause hatten. Einzig bei den Gewebeschläuchen hatte Monk-Trader Bedenken, dass sie mit dem innovatek Protect reagieren könnten. Archangel hoffte, dass alles gut gehen würde. Mal sehen, wer Recht behält...

AW: [Worklog] Red Devil von hitzestau – Kreislauf mit Gewebeschläuchen

ist doch auch mal nix alltägliches mit dem Gewebeschlauch ;)

Ich find's nichtmal so übel. Wäre vielleicht lustig anzusehen wie das mit einer Farbmischung aussieht.

AW: [Worklog] Red Devil von hitzestau – Kreislauf mit Gewebeschläuchen

Schon cool... Aber was ist jetzt der Witz an alle dem? Ich sehe da nur einen kleinen PC mit älterer Hardware und Bastelwakü... klärt mich mal auf. :D

AW: [Worklog] Red Devil von hitzestau – Kreislauf mit Gewebeschläuchen

Schon cool... Aber was ist jetzt der Witz an alle dem? Ich sehe da nur einen kleinen PC mit älterer Hardware und Bastelwakü... klärt mich mal auf. :D

Schön, dass du in unserem Thread vorbeischaust, nur kann ich nicht ganz nachvollziehen worauf du hinauswillst.

„Ältere Hardware“ find ich schon ein bisschen dreist. Das Z97 Board von Gigabyte und den Intel i7 4790K würde nicht als älter bezeichnen, das ist die aktuellste Haswell-Architektur. Und die GTX 670 ist für ihre Aufgaben immer noch mehr als ausreichend.

Und was die WaKü angeht: Der Einbau von WaKü-Komponenten ist immer auch etwas Bastelei, aber das ist ja auch das, was Spass macht. Unsere Herausforderung war, mit den Komponenten, die wir zu Hause hatten, ein System aufzubauen.

Wenn du eine elegantere Lösung hast, wie man einen 25cm hohen AGB und eine Aquastream-Pumpe in ein Prodigy-Gehäuse reinbekommt, die dann weniger nach Basteln aussieht, bin ich sehr gespannt, diese zu hören.

AW: [Worklog] Red Devil von hitzestau – Kreislauf mit Gewebeschläuchen

wieso ältere Komponenten?
Ich verwende ein Gigabyte GA-990FXA-UD5 (rev. 1.x) und nen FX-8350. Dagegen sind sein Board + CPU quasi out of the box ;)
Zugegeben hab ich mir jetzt ne 290X geleistet, aber bei ihm ist's halt andersrum (Board+CPU neu; GPU älter > Board+CPU älter; GPU [recht] neu)

@Topic: und, schonmal rote Flüssigkeit versucht :devil:?
