[Review] Coolermaster HAF 912 Plus
Inhaltsverzeichnis
Danksagung
Ich möchte mir sehr herzlich bei dem User Softy bedanken, der mir bei dem Schreiben des Reviews geholfen und mir Verbesserungsvorschläge gegeben hat.
Technische Daten
Technische Daten|
Marke|Coolermaster
Bezeichung|HAF 912 Plus
Material| Stahl
Maße| 230 mm (B) x 480 mm (H) x 496 mm (T)
Gewicht| ca. 8,45 Kg
Frontpanel|2 x USB 2.0, 1 x Audio-In, 1x Audio-Out, 1 x E-SATA
Formfaktor| Micro ATX, ATX
Kühlmöglichkeiten|Front: 1x 200 mm (Optional 2 x 120 mm), Rückseite: 120 mm, Top: 1 x 200 mm oder 2x 120 mm (Optional), Seite: 120 mm oder 140 mm (Optional)
Laufwerke| 4 x 5,25 Zoll, 6 x 3,5 Zoll, 4 x 2,5 Zoll
Erweiterungsslots| 7+1
Verpackung
Lieferumfang
Verarbeitung
Die Verarbeitung des Gehäuses ist sehr gut. Ich konnte keine Lackfehler oder scharfe Kanten entdecken. Der Lack ist auch nach mehrmaligen Öffnen und Schließen des Gehäuses nicht abgeplatzt.
Außen
Innen
Testystem|
Prozessor|Intel Core i5 2500K 3,3 Ghz
Mainboard|ASRock P67 Pro3 (B3)
CPU-Kühler|Thermalright HR02-Macho
Arbeitsspeicher|G.Skill 4GB DDR3-1333 Ram
Grafikkarte|Zotac GTX 480 AMP
Netzteil|Antec High Current Gamer 620W
Festplatte| Samsung HD161 HJ 160GB
Laufwerk| LG GH22NS50
Montage
Die Montage der Komponenten in dem HAF 912 Plus ist durch das große Platzangebot im Innenraum sehr einfach. Zudem bietet das Gehäuse Kabelmanagment, zwischen dem Mainboard Tray und der Gehäuserückwand ist ausreichend Platz, um die Kabel zu verlegen.
CPU-Kühler
Für die Montage des CPU-Kühlers muss das Mainboard nicht ausgebaut werden. Es besteht die Möglichkeit die Backplate des CPU-Kühlers durch das Öffnen der Seitenwand zu installieren. Der von mir eingebaute CPU-Kühler Thermalright HR02-Macho passt von der Höhe ohne Probleme in das Gehäuse. Es können Kühler bis zu einer Höhe von max. 17,5 cm montiert werden.
Grafikkarte
HDD
Die Installation der Festplatte im Coolermaster HAF 912 Plus ist sehr einfach. Die Festplatte wird an den beiden Längsseiten mit einer Festplattenschiene befestigt. Die Schienen werden ohne Schrauben an den Festplatten montiert. Dann wird die Festplatte mit den Schienen in den HDD-Käfig geschoben bis die Schienen einrasten. Die Festplatte sitzt nun fest. Die Entkopplung der Festplatte ist leider unzureichend. Man hört die Festplatte beim Arbeiten sehr deutlich. Die Vibrationen werden dabei aber nicht auf das Gehäuse übertragen.
DVD-Laufwerk
Das Laufwerk wird von außen eingebaut. Für den Einbau wird der Schnellverschluss von Close auf Open gestellt. Das Laufwerk wird dann hinein geschoben und durch das Schließen der Schnellverschlüsse befestigt.
Mainboard
Netzteil
Auf dem Gehäuseboden können Netzteile bis zu einer Länge von 19 cm verbaut werden. Auf dem Boden des Gehäuses befinden sich Gumminoppen, auf die das Netzteil gelegt wird, die Vibrationen verhindern. Das Netzteil wird mit dem Lüfter zum Boden montiert, wo ein Luftgitter für die Abluft vorhanden ist.
Zurück zum Inhaltsverzeichnis
Da ich keine Geräte zur Messung der Lautstärke habe, muss ich meinen eigenen Eindruck über die Lautstärke schreiben.
Der 200 mm Lüfter läuft mit einer Drehzahl von maximal 700 U/min . Der 120 mm Lüfter an der Rückseite des Gehäuses läuft mit max. 1100 U/min. Wenn beide Lüfter auf den genannten Umdrehungen laufen sind diese deutlich zu hören. Sind die Lüfter aber auf 550 U/min und 850 U/min gedrosselt, so sind diese kaum hörbar.
Fazit
Pro
Contra
Das Coolermaster HAF 912 Plus ist ein klasse Gehäuse. Es bietet dem Käufer für knapp 75€ ein sehr gut verarbeitetes Gehäuse mit einem großem Platzangebot und sehr guten Temperaturen, sowie zwei Lüftern. Dabei sollte angemerkt werden, dass diese ungedrosselt laut sind und von dem Käufer über eine Lüftersteuerung gesteuert werden sollten. Ein weiterer negativer Punkt ist die Nichtunterstützung von USB 3.0.
Danksagung
Ich möchte mir sehr herzlich bei dem User Softy bedanken, der mir bei dem Schreiben des Reviews geholfen und mir Verbesserungsvorschläge gegeben hat.
Technische Daten
Marke|Coolermaster
Bezeichung|HAF 912 Plus
Material| Stahl
Maße| 230 mm (B) x 480 mm (H) x 496 mm (T)
Gewicht| ca. 8,45 Kg
Frontpanel|2 x USB 2.0, 1 x Audio-In, 1x Audio-Out, 1 x E-SATA
Formfaktor| Micro ATX, ATX
Kühlmöglichkeiten|Front: 1x 200 mm (Optional 2 x 120 mm), Rückseite: 120 mm, Top: 1 x 200 mm oder 2x 120 mm (Optional), Seite: 120 mm oder 140 mm (Optional)
Laufwerke| 4 x 5,25 Zoll, 6 x 3,5 Zoll, 4 x 2,5 Zoll
Erweiterungsslots| 7+1
Verpackung

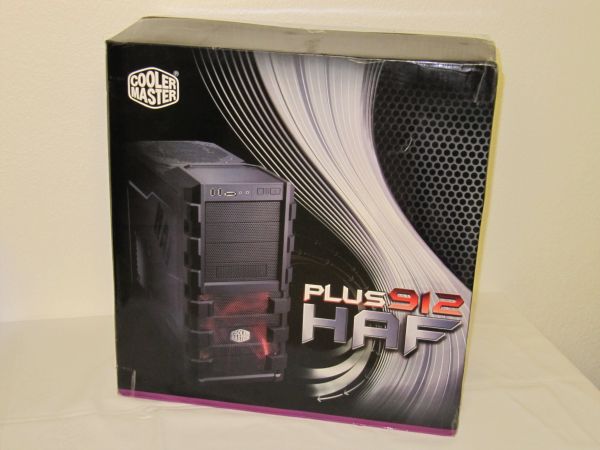

Das Gehäuse kam sorgfältig verpackt und ohne Kratzer und Dellen in einem Karton an, welcher bereits erahnen ließ, um welche Gehäusegröße es sich handelt. Auf dem Karton sind das Gehäuse von Coolermaster, sowie die verschiedenen technischen Daten und die Features des HAF 912Plus dargestellt.
Zurück zum Inhaltsverzeichnis
Lieferumfang

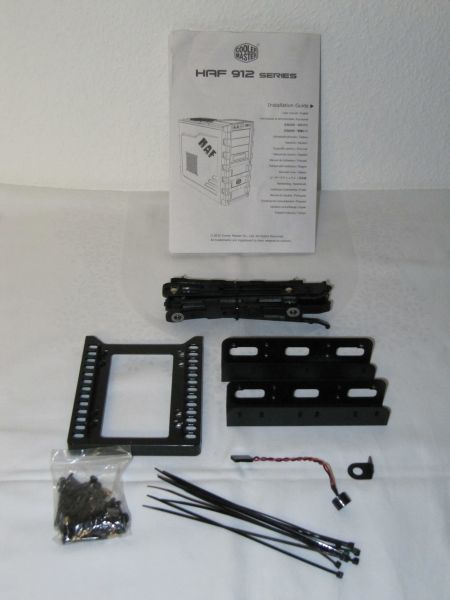

Im Lieferumfang sind neben den Schrauben und Kabelbindern, Montageschienen für optische Laufwerke, Adapterschienen von 3,5 Zoll auf 5,25 Zoll, Adapterrahmen von 2,5 Zoll auf 3,5 Zoll sowie eine Bedienungsanleitung in mehreren Sprachen dabei.
Verarbeitung
Die Verarbeitung des Gehäuses ist sehr gut. Ich konnte keine Lackfehler oder scharfe Kanten entdecken. Der Lack ist auch nach mehrmaligen Öffnen und Schließen des Gehäuses nicht abgeplatzt.
Außen

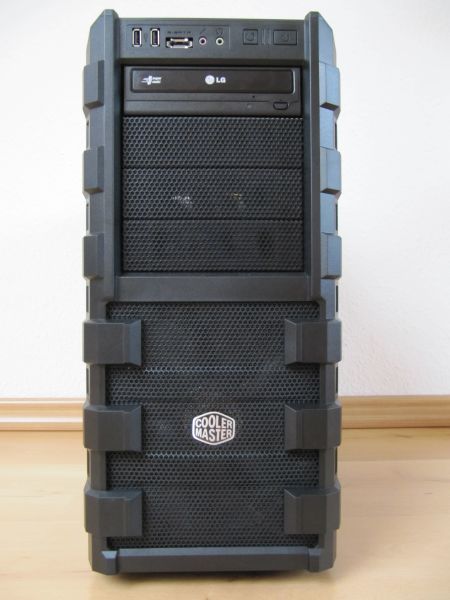

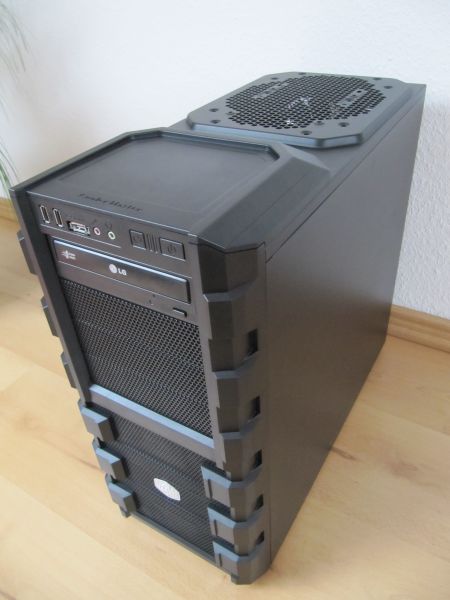

Die Gehäusefront besteht aus zwei Teilen: dem unteren Teil , in dem sich der 200 mm Lüfter befindet und der obere Teil, in dem 4 Einschübe für 5,25 Zoll Laufwerke vorhanden sind.

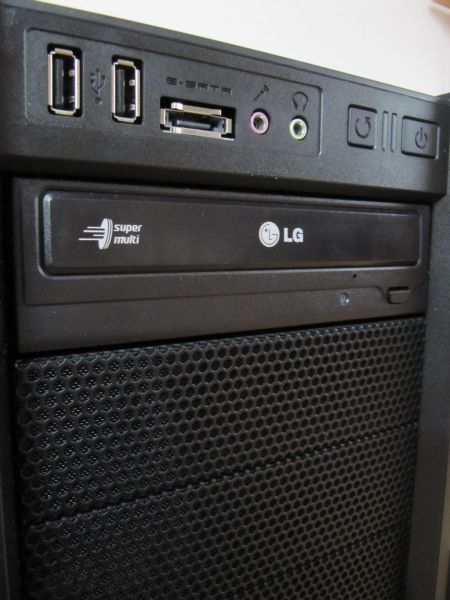

Am oberen Rand der Gehäusevorderseite befindet sich das I/O-Panel, das zwei USB 2.0 Anschlüsse, einen Mikrofoneingang, einen Kopfhöhrerausgang, einen E-Sata Anschluss, den Power- und Resetschalter beinhaltet. Desweiteren sind dort eine Power-und HDD-LED, die rot leuchten, angebracht.

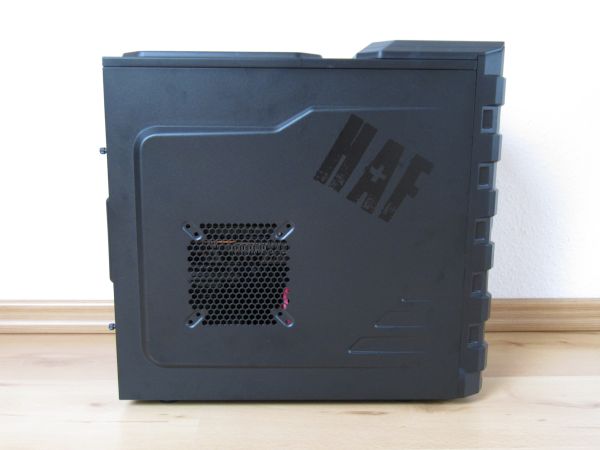

An der linken Seitenwand befindet sich ein lackierter "HAF +"-Schriftzug. Dort kann ein 120 mm oder 140 mm Lüfter installiert werden. Die linke Gehäusewand wird mit zwei Rändelschrauben befestigt.

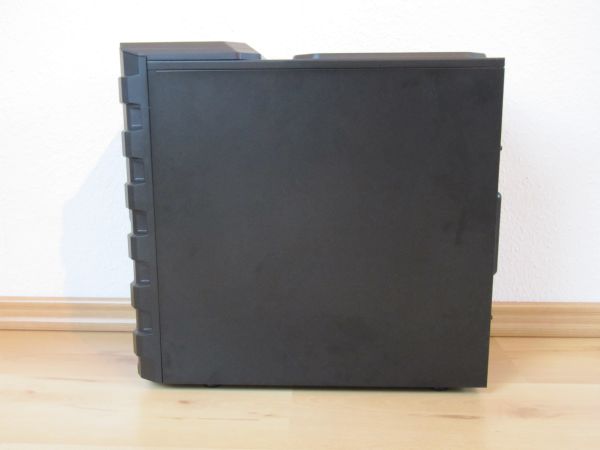

Die rechte Gehäusewand ist schlicht ohne Details in Schwarz gehalten wurden. Diese Gehäuseseite wird mit zwei normalen Schrauben befestigt.

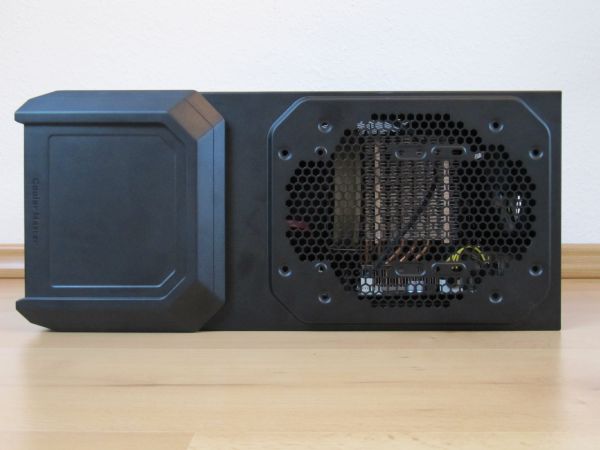

Auf dem Deckel des Gehäuses über dem Panel befindet sich eine Ablagemöglichkeit, z.B. für Handys, MP3-Player o.ä. Dahinter befindet sich ein Meshgitter, dort können entweder ein 200 mm Lüfter oder 2x 120 mm Lüfter eingebaut werden.

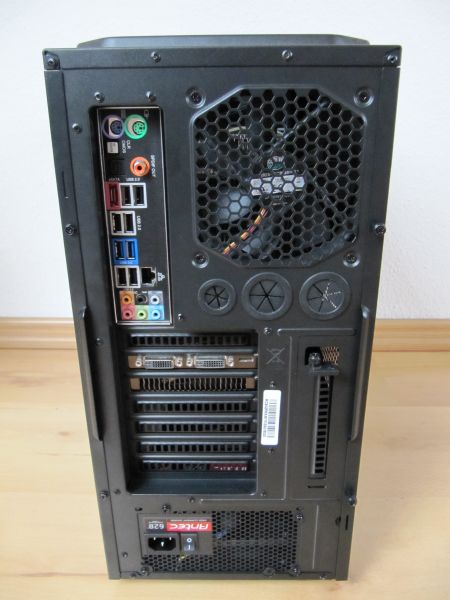

An der Rückseite des Gehäuses befinden sich drei Gummiöffnungen für eine Wasserkühlung. Zwei Löcher haben einen Durchmesser von 2,7 cm. Das dritte Loch hat einen Durchmesser von 2 cm. Zudem gibt es sieben Erweiterungslots + einen Erweiterungsslot, der senkrecht angebracht ist.

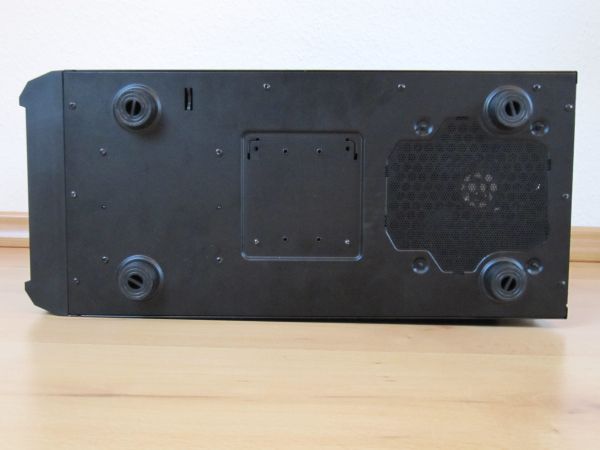

Das Coolermaster HAF 912 Plus steht auf 4 Plastikfüßen, die 1,5 cm hoch sind und dem Gehäuse eine gute Stabilität verleihen. Am unteren Teil des Gehäuses befindet sich ein Staubfilter des Netzteils. Dieser kann leicht entnommen werden.

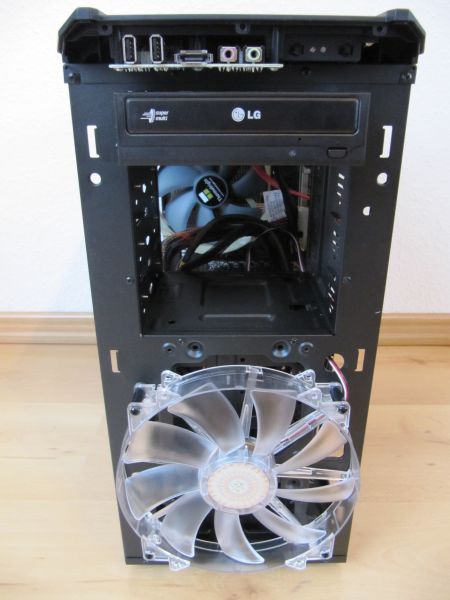

Die Frontblende lässt sich durch das Lösen von 6 Klammern komplett entfernen. Oben sieht man die Platine mit den Anschlüssen von dem Panel. Im unteren Bereich des Gehäuses wird der große 200 mm Lüfter sichtbar, der optional durch zwei 120 mm Lüfter ersetzt werden kann.
Innen

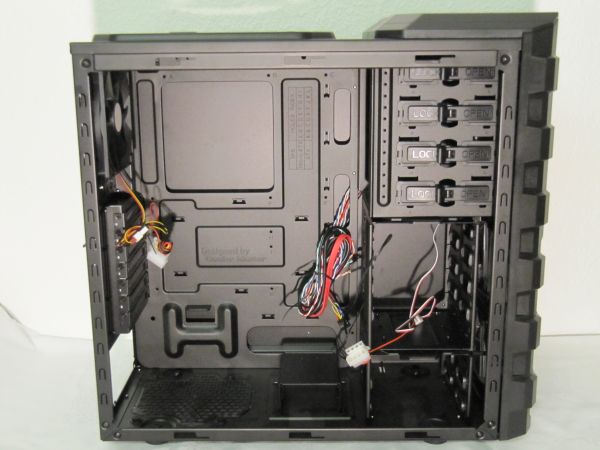

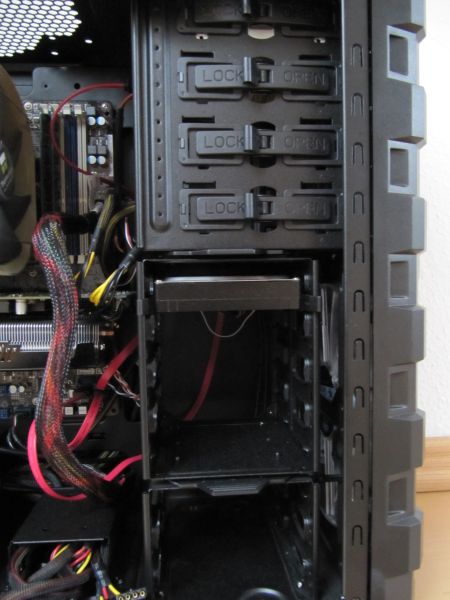

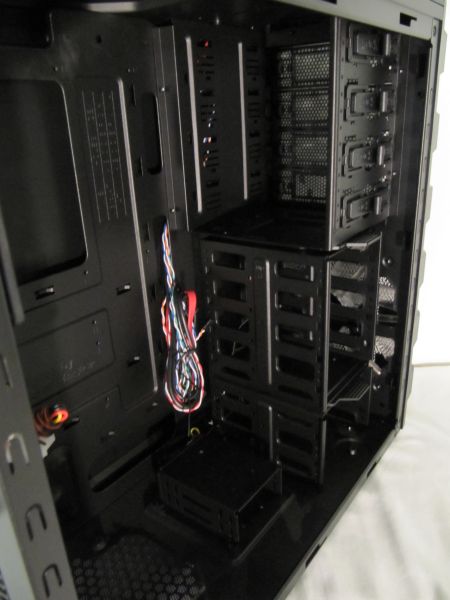

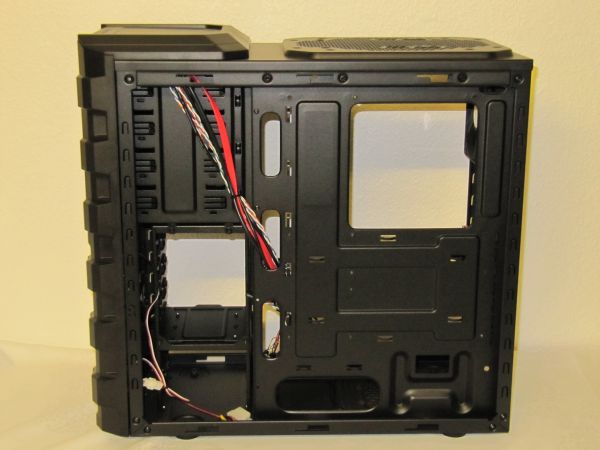

Das Gehäuse ist im Innenraum schwarz lackiert. Im oberen rechten Teil sieht man die vier Schnellverschlüsse für die 5,25 Zoll Laufwerke. Darunter befindet sich ein Festplattenkäfig, in dem vier 3,5 Zoll Festplatten eingeschoben werden können. Desweiteren besteht die Möglichkeit den mittleren Käfig um 90° nach Innen zu drehen. Der untere Käfig fasst zwei 3,5 Zoll Festplatten. Auf dem Boden neben dem Festplattenkäfig befindet sich ein SSD-Käfig, der zwei 2,5 Zoll Festplatten fasst.

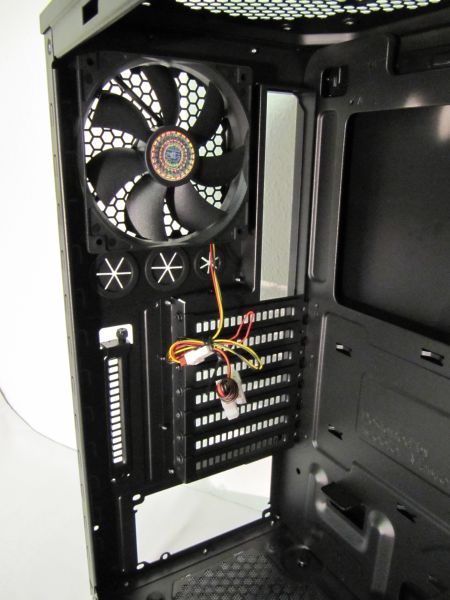

Am Heck ist von Werk aus bereits ein 120 mm Lüfter installiert, der durch einen 140 mm Lüfter ersetzt werden könnte. Die Lüfter besitzen einen 3-Pin-Anschluss. Coolermaster hat für die Lüfter Adapterkabel von 3-Pin auf 4-Pin Molex Stecker beigelegt, so dass die Lüfter entweder am Mainboard oder am Netzteil angeschlossen werden können. Unter dem Lüfter sieht man die drei Öffnungen für die Wasserkühlung und die 7 Erweiterungsslots.
Über dem Festplattenkäfig besteht die Möglichkeit 4 x 5,25 Zoll Geräte (Laufwerk) einzubauen. Durch einen Adapter von 5,25 Zoll auf 3,5 Zoll ist es möglich eine Festplatte im oberen Teil des Gehäuses zu verbauen. Der mittlere Festplattenkäfig lässt sich durch das Lösen von 4 Schrauben entfernen oder um 90° drehen. Durch die Schnellverschlüsse ist es in wenigen Sekunden möglich, ein 5,25 Zoll Laufwerk ein-oder auszubauen.
Auf dem Gehäuseboden rechts vom Netzteil ist eine Vorrichtung für die Installation von 2 SSD's. Es können mithilfe der Festplattenschienen 6 x 3,5 Zoll Festplatten eingebaut werden.
Bei dem Coolermaster HAF 912 Plus kann man die Kabel hinter dem Mainboard-Tray verschwinden zu lassen und somit Kabelsalat verhindern. Desweitern besteht durch eine ausreichend große Öffnung im Mainboard-Tray die Möglichkeit, den CPU-Kühler ohne Ausbau des Mainboards zu installieren.
Prozessor|Intel Core i5 2500K 3,3 Ghz
Mainboard|ASRock P67 Pro3 (B3)
CPU-Kühler|Thermalright HR02-Macho
Arbeitsspeicher|G.Skill 4GB DDR3-1333 Ram
Grafikkarte|Zotac GTX 480 AMP
Netzteil|Antec High Current Gamer 620W
Festplatte| Samsung HD161 HJ 160GB
Laufwerk| LG GH22NS50
Montage

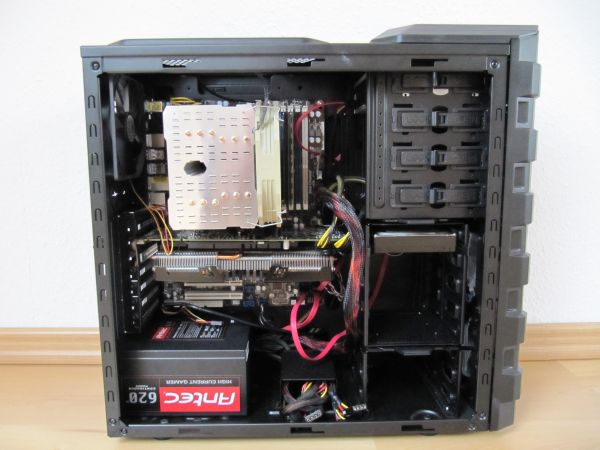

Die Montage der Komponenten in dem HAF 912 Plus ist durch das große Platzangebot im Innenraum sehr einfach. Zudem bietet das Gehäuse Kabelmanagment, zwischen dem Mainboard Tray und der Gehäuserückwand ist ausreichend Platz, um die Kabel zu verlegen.
CPU-Kühler

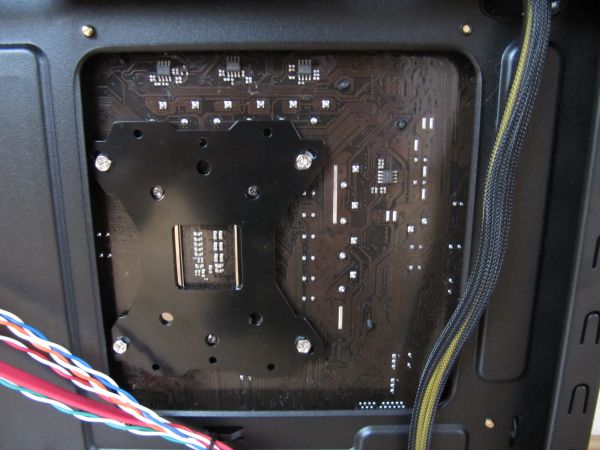

Für die Montage des CPU-Kühlers muss das Mainboard nicht ausgebaut werden. Es besteht die Möglichkeit die Backplate des CPU-Kühlers durch das Öffnen der Seitenwand zu installieren. Der von mir eingebaute CPU-Kühler Thermalright HR02-Macho passt von der Höhe ohne Probleme in das Gehäuse. Es können Kühler bis zu einer Höhe von max. 17,5 cm montiert werden.
Grafikkarte

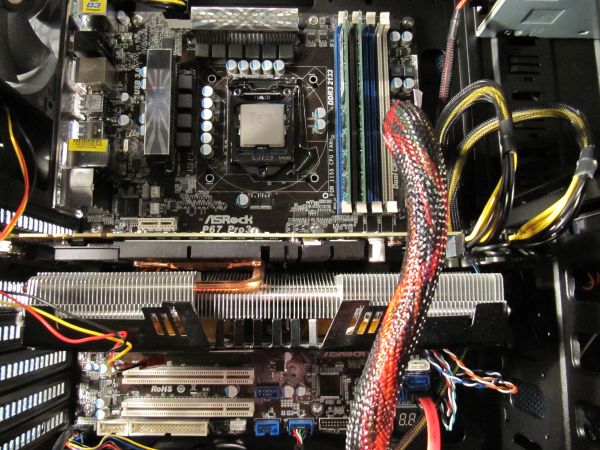

Der Einbau einer Grafikkarte gestaltet sich in dem großem Midi-Tower einfach. Ohne Ausbau des HDD-Käfigs können Grafikkarten bis 27 cm eingebaut werden. Wenn der obere HDD-Käfig ausgebaut wird, besteht die Möglichkeit, Grafikkarten bis zu einer Länge von 39 cm zu verbauen. Die Grafikkarte wird mit normalen Schrauben festgeschraubt.
HDD

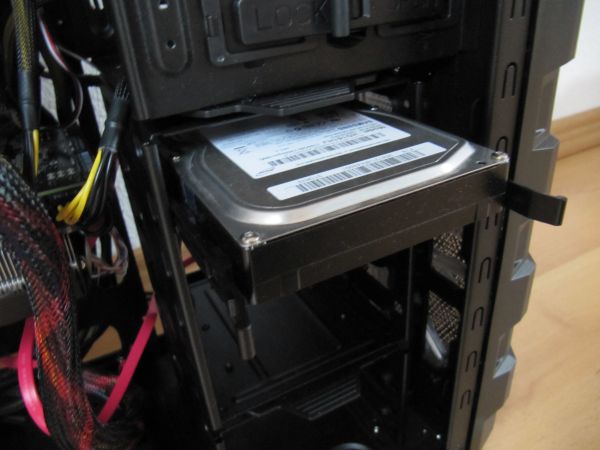

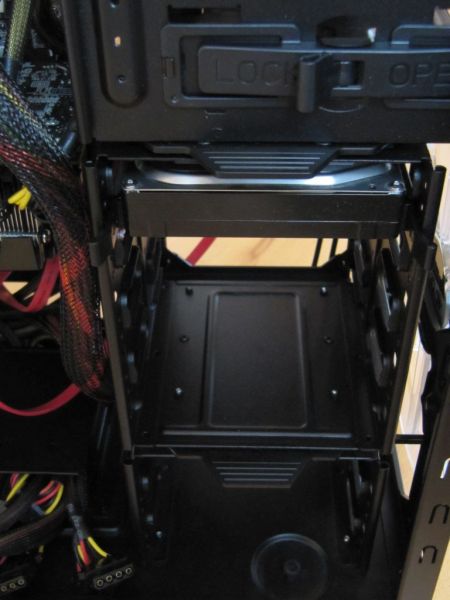

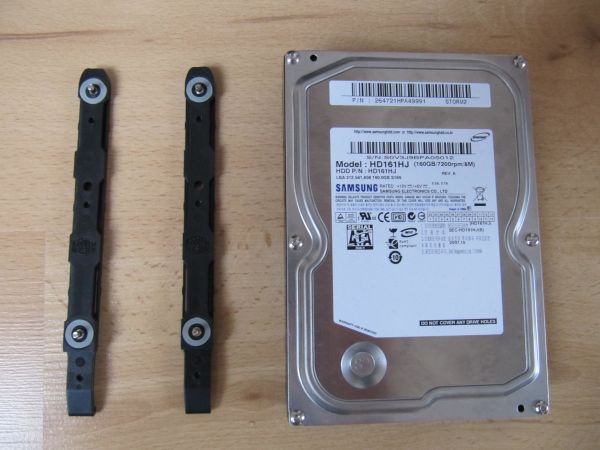

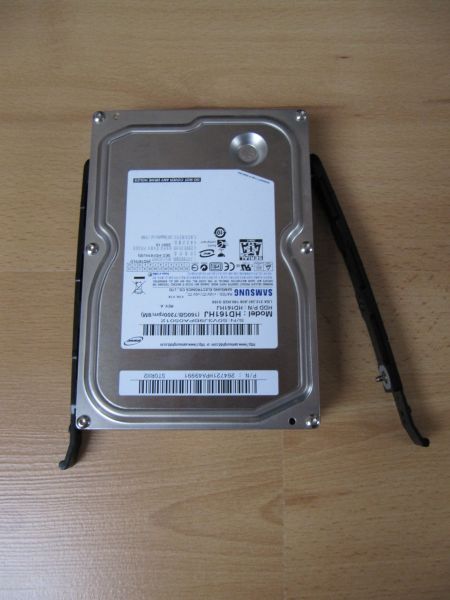

Die Installation der Festplatte im Coolermaster HAF 912 Plus ist sehr einfach. Die Festplatte wird an den beiden Längsseiten mit einer Festplattenschiene befestigt. Die Schienen werden ohne Schrauben an den Festplatten montiert. Dann wird die Festplatte mit den Schienen in den HDD-Käfig geschoben bis die Schienen einrasten. Die Festplatte sitzt nun fest. Die Entkopplung der Festplatte ist leider unzureichend. Man hört die Festplatte beim Arbeiten sehr deutlich. Die Vibrationen werden dabei aber nicht auf das Gehäuse übertragen.

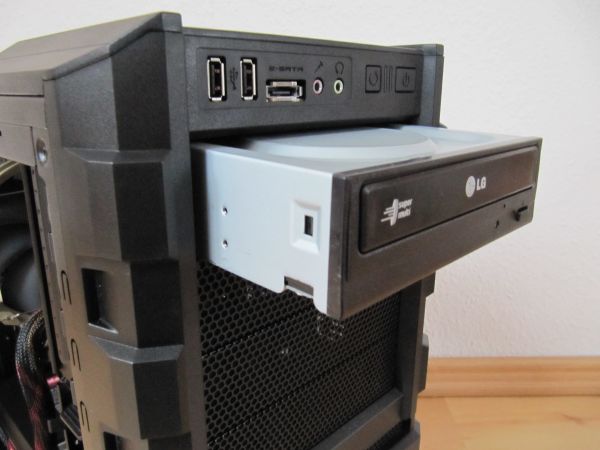

Das Laufwerk wird von außen eingebaut. Für den Einbau wird der Schnellverschluss von Close auf Open gestellt. Das Laufwerk wird dann hinein geschoben und durch das Schließen der Schnellverschlüsse befestigt.
Mainboard

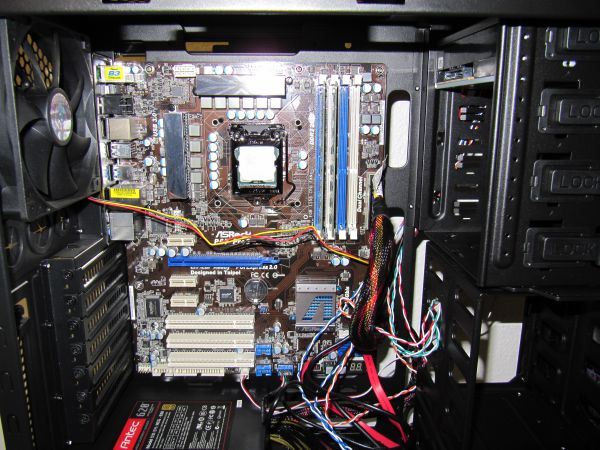

Im Innenraum des Gehäuses befindet sich auf dem Mainboard-Tray eine Tabelle, die zeigt, welche Löcher für welche Mainboardgröße benötigt werden. Die Abstandshalter werden in das Mainboard-Tray gedreht. Dann wird das Mainboard darauf gesetzt und festgeschraubt. Bei der Montage des ASRock P67 Pro3 traten keinerlei Probleme auf.
Zurück zum Inhaltsverzeichnis

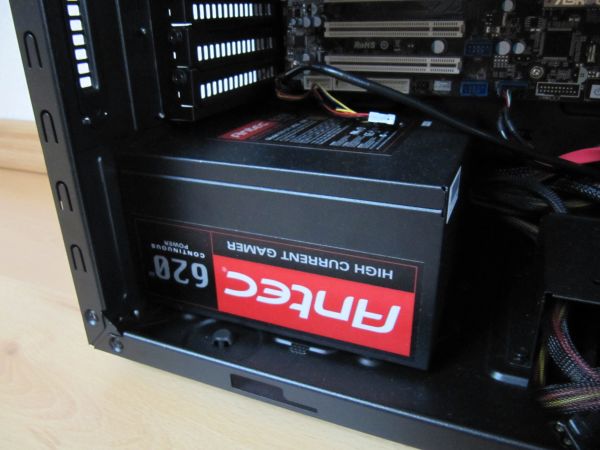

Auf dem Gehäuseboden können Netzteile bis zu einer Länge von 19 cm verbaut werden. Auf dem Boden des Gehäuses befinden sich Gumminoppen, auf die das Netzteil gelegt wird, die Vibrationen verhindern. Das Netzteil wird mit dem Lüfter zum Boden montiert, wo ein Luftgitter für die Abluft vorhanden ist.
Zurück zum Inhaltsverzeichnis
Temperaturen

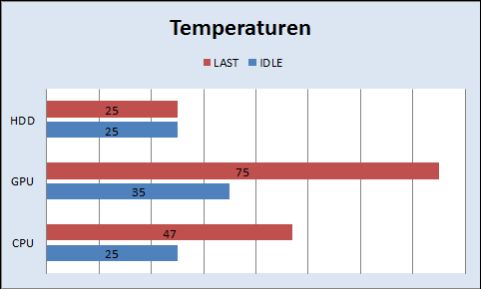

Die Temperaturen wurden mithilfe des Programms mithilfe der Programme Prime95, Battlefield 3, 3DMark06, 3DMark11 ermittelt. Ausgelesen wurden die Temperaturen mit CoreTemp und HWInfo.
Für die Temperaturmessung wurden die Gehäuselüfter auf die 100% gestellt und der Grafikkartenlüfter wurde auf 55% festgesetzt. Der Lüfter des CPU-Kühlers lief einmal mit der maximalen und der niedrigsten U/min.
Für das Messen der min. CPU Temperatur wurde die CPU 30 min im Idle gelassen. Um die max. Temperatur der CPU zu messen, habe ich die CPU 30 min in Prime belastet. Danach habe wurde die CPU noch für 30 min in Battlefield 3, sowie mehreren Durchläufen in den Benchmarks 3DMark06 und 3DMark11 belastet. Die maximalen Werte wurden notiert und durch die Anzahl geteilt.
Ähnlich lief es bei dem Messen der Temperaturen der Grafikkarte. Die min. Temperatur der GPU wurde nach 30 min im Idle gemessen. Für das Messen der maximalen Temperaturen wurde die Grafikkarte für 30 min in Battlefield 3 belastet und durchlief danach noch mehrere Durchläufe in 3D-Mark06 und 3D-Mark11. Die maximalen Temperaturen wurden notiert und durch die Anzahl geteilt.
Die Zimmertemperatur betrug während der Messungen 20°C.
LautstärkeDie Temperaturen wurden mithilfe des Programms mithilfe der Programme Prime95, Battlefield 3, 3DMark06, 3DMark11 ermittelt. Ausgelesen wurden die Temperaturen mit CoreTemp und HWInfo.
Für die Temperaturmessung wurden die Gehäuselüfter auf die 100% gestellt und der Grafikkartenlüfter wurde auf 55% festgesetzt. Der Lüfter des CPU-Kühlers lief einmal mit der maximalen und der niedrigsten U/min.
Für das Messen der min. CPU Temperatur wurde die CPU 30 min im Idle gelassen. Um die max. Temperatur der CPU zu messen, habe ich die CPU 30 min in Prime belastet. Danach habe wurde die CPU noch für 30 min in Battlefield 3, sowie mehreren Durchläufen in den Benchmarks 3DMark06 und 3DMark11 belastet. Die maximalen Werte wurden notiert und durch die Anzahl geteilt.
Ähnlich lief es bei dem Messen der Temperaturen der Grafikkarte. Die min. Temperatur der GPU wurde nach 30 min im Idle gemessen. Für das Messen der maximalen Temperaturen wurde die Grafikkarte für 30 min in Battlefield 3 belastet und durchlief danach noch mehrere Durchläufe in 3D-Mark06 und 3D-Mark11. Die maximalen Temperaturen wurden notiert und durch die Anzahl geteilt.
Die Zimmertemperatur betrug während der Messungen 20°C.
Der Name High Air Flow macht dem Gehäuse alle Ehre. Die Temperaturen sind sowohl im Idle, als auch unter Last sehr niedrig. Der große 200 mm Lüfter hält die Festplatte und die Grafikkarte auf niedrigen Temperaturen. Der 120 mm Lüfter im Heck zieht die warme Luft der CPU aus dem Gehäuse. Durch diese Anordnung der Lüfter entsteht ein perfekter Airflow, der sich in den Temperaturen sehen lässt.
Da ich keine Geräte zur Messung der Lautstärke habe, muss ich meinen eigenen Eindruck über die Lautstärke schreiben.
Der 200 mm Lüfter läuft mit einer Drehzahl von maximal 700 U/min . Der 120 mm Lüfter an der Rückseite des Gehäuses läuft mit max. 1100 U/min. Wenn beide Lüfter auf den genannten Umdrehungen laufen sind diese deutlich zu hören. Sind die Lüfter aber auf 550 U/min und 850 U/min gedrosselt, so sind diese kaum hörbar.
Fazit
Pro
- Lieferumfang
- einfache Laufwerksinstallation
- Platzangebot
- P/L
- Lüfter gedrosselt leise
- einfacher Hardwareeinbau
- Verarbeitung
- Kabelmanagment
- überlange Grafikkarten und CPU-Kühler möglich
- Belüftungskonzept
- Einbaumöglichkeit für SSD's
- Staubfilter
Contra
- Kein USB 3.0
- nur 2 Lüfter im Lieferumfang
- Lautstärke bei ungedrosselten Lüftern
Das Coolermaster HAF 912 Plus ist ein klasse Gehäuse. Es bietet dem Käufer für knapp 75€ ein sehr gut verarbeitetes Gehäuse mit einem großem Platzangebot und sehr guten Temperaturen, sowie zwei Lüftern. Dabei sollte angemerkt werden, dass diese ungedrosselt laut sind und von dem Käufer über eine Lüftersteuerung gesteuert werden sollten. Ein weiterer negativer Punkt ist die Nichtunterstützung von USB 3.0.
