Dann fang ich mal endlich an mit meinem Part. Sorry dass es erst so spät kommt, aber ich hatte den ganzen Tag zu tun und hab jetzt endlich mal Zeit euch die Schaltung zu präsentieren.
Die Bilder sind jetzt vllt. nicht der Knaller, aber immerhin zeigen sie was ich in der letzten Zeit getrieben hab.
Fangen wir an:
Gast-Update:
Ja, was gibt es denn heute feines?
Genau! Eine LED-Dimmerschaltung mit Taster-Selbsthaltung?
Was das bedeutet?
Eine LED-Schaltung mit der man die Heliigkeit von LED's über einen Poti stufenlos regeln kann, außerdem als kleines extra eine Taster-Selbsthaltung. Mit dieser kann man die Schaltung ein- und ausschalten. Also beim ersten Drücken geht die Schaltung an und beim nächsten Druck auf den Schalter geht alles wieder aus.

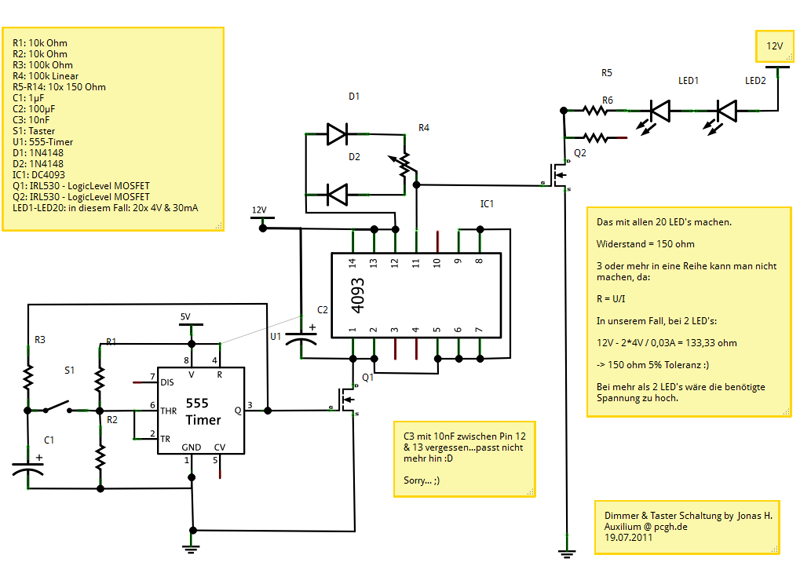

Hier erstmal der Schaltplan. Größer darf ich ihn leider nicht machen, aber ich denke man erkennt alles. Wie schon erwähnt kommt der Kondensator zwischen Pin 12 und Pin 13 des 4093 vierfach Logikgatter-IC's, anstatt der Linie. Falls ihr irgendwelche Fragen habt, werd ich versuchen sie euch per PN zu beantworten
Die Schaltung besteht eigentlich nur aus einem 555-Timer für die Selbsthaltung und einem Logikgatter, mit dessen Hilfe über ein Poti die Helligkeit der LED's geregelt werden kann.
Fangen wir mit dem Aufbau an.

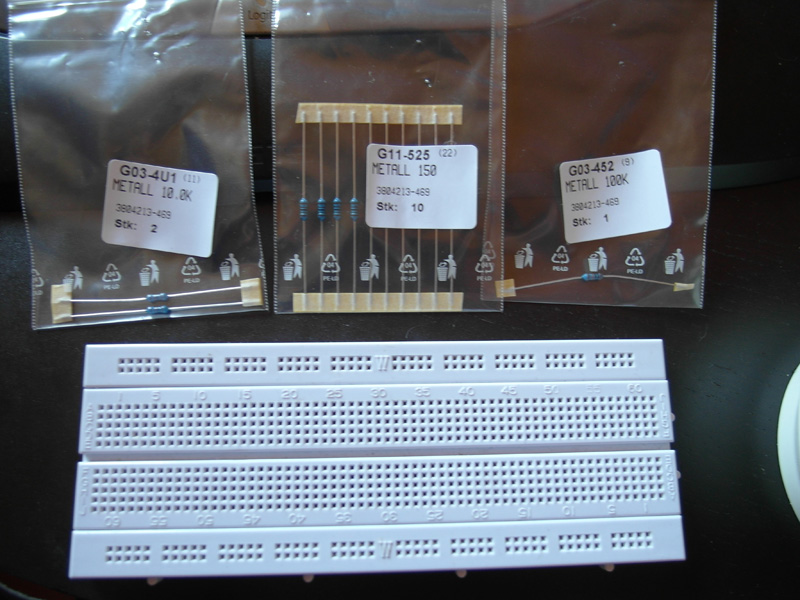

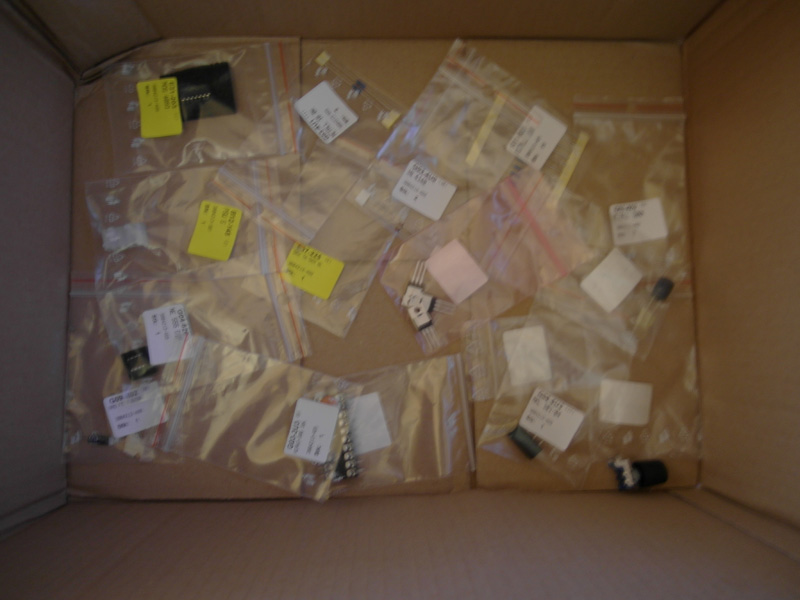

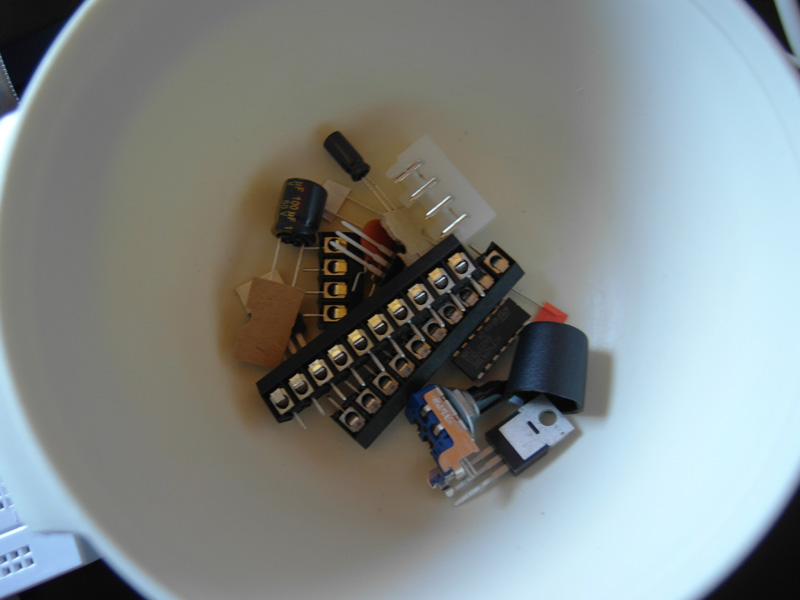

Das ist das schöne Paket mit den ganzen Teilen...diese hab ich alle aus ihren Tütchen rausgeholt und schön in ein kleines Schälchen gelegt. So ist alles übersichtlicher und ich hab alle Teile sofort parat.
Nicht zu vergessen die Widerstände, diese hab ich mal in ihren Tütchen gelassen..denn da kann es gerne mal zu Verwechslungen kommen wenn man schnell schnell macht und nach dem Widerstand greift.
Wie auch immer, das andere was ihr das seht ist ein Breadboard. Ein kleines Steckbrett auf dem ich erstmal die Schaltung aufbauen und überprüfen kann. Ziemlich praktisch. Gerade bei dieser neuen Schaltung die ich noch nie getestet habe.

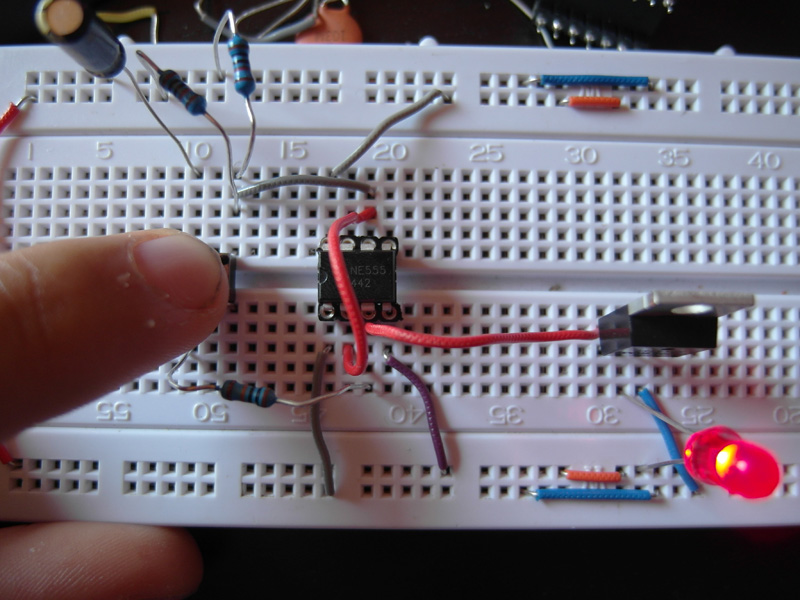

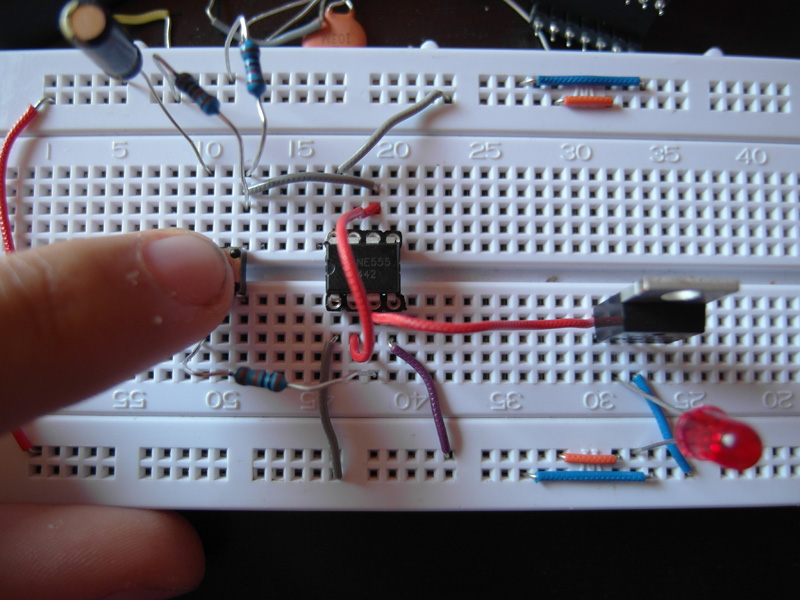

So sieht die Tasterselbsthaltung vollständig aufgebaut aus, ich habe mal noch eine LED eingebaut, um zu zeigen, dass die Schaltung funktioniert.
KLICK! Die LED leuchtet. Die Selbsthaltung funktioniert schonmal

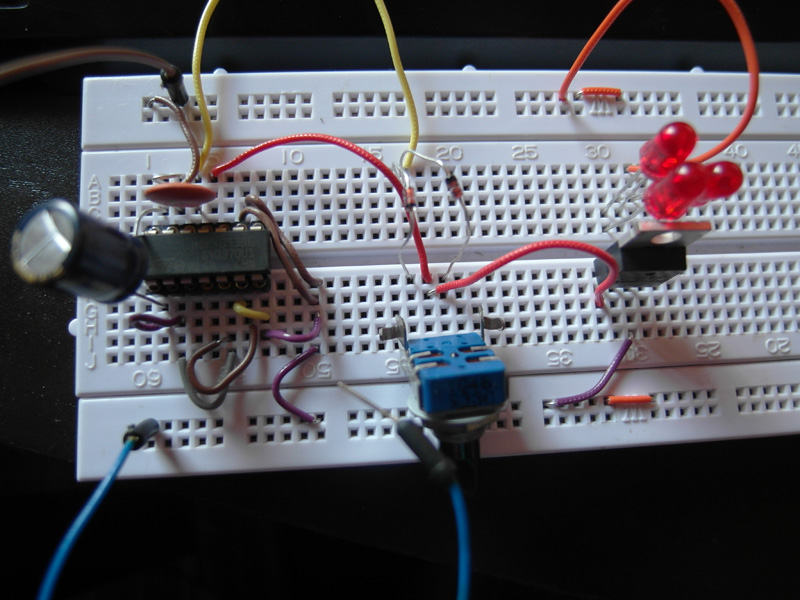

Auf einem anderen Brett habe ich dann die Dimmerschaltung aufgebaut, der Poti wollte nicht so richtig im Breadboard stecken. Deswegen hab ich einen anderen zum ausprobieren genommen. Leider hab ich davon kein Bild gemacht. Sorry Jungs

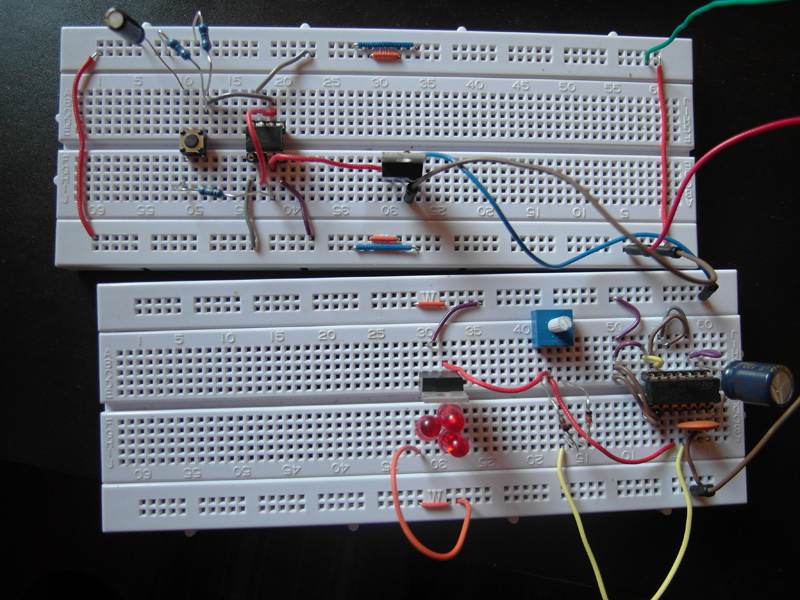

So sehen dann beide Schaltungen miteinander verbunden aus. Ich kann euch sagen das ganze hat funktioniert, hab leider auch hier kein Bild gemacht. Aber ich denk neflE wird euch dann noch ein paar Bilderchen mit seinen LED's zeigen.
Die drei Kabel die vom Breadboard weggehen laufen natürlich wieder zu meinem Molexadapter für die Steckdose. Mit dem kann man übrigens auch seinen iPod oder sein Handy laden. Wie auch immer...die Schaltung bekam ihren Strom und funktionierte.

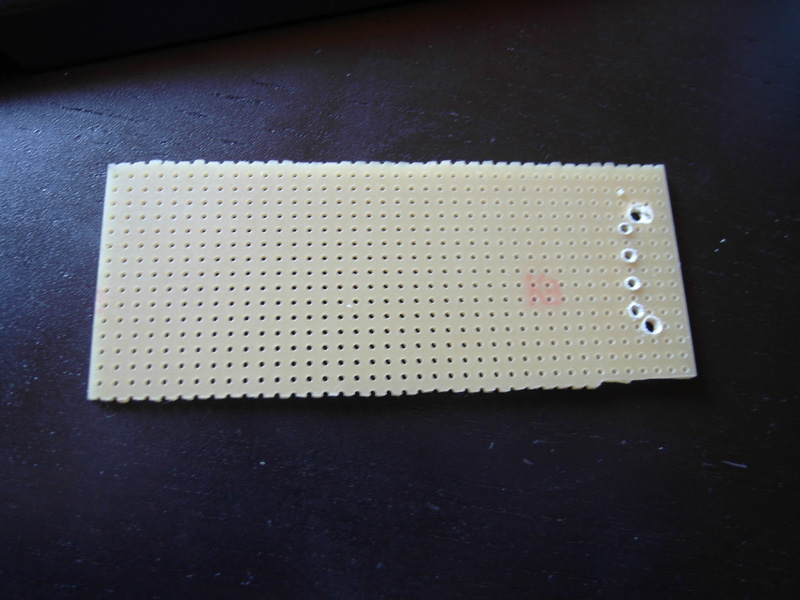

Das Stück Lochrasterplatine auf dem die Schaltung aufgebaut werden soll. Schon mit den passenden Löchern für die Molexbuchse.

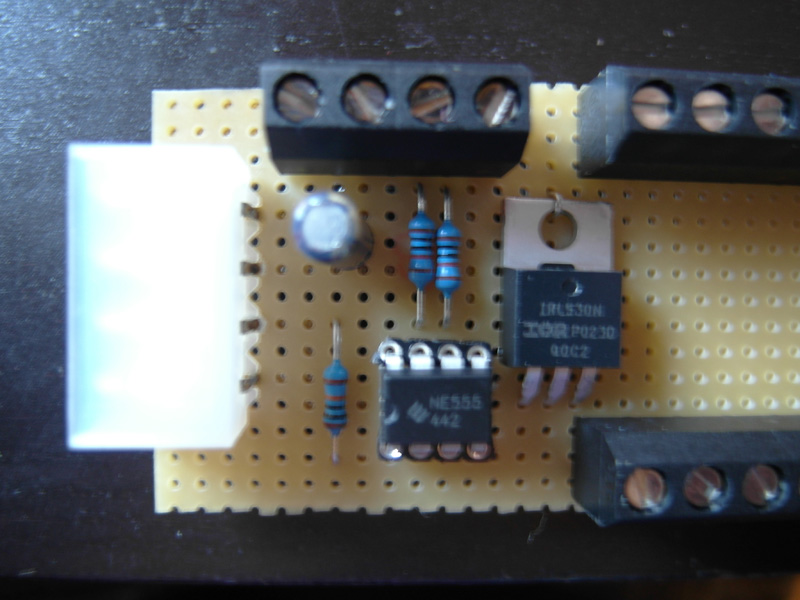

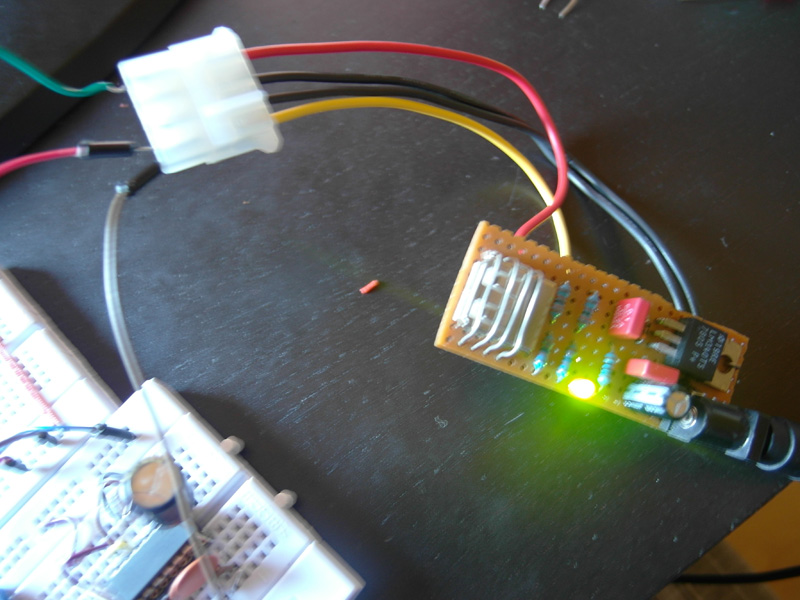

Die ersten Teile drauf, eingelötet, verbunden und getestet. Funktioniert! Ich würde euch raten nach dem Schaltplan zu löten und nicht nach den Bildern, manchmal sieht das sehr ungenau oder unpassend aus, was es natürlich nicht ist

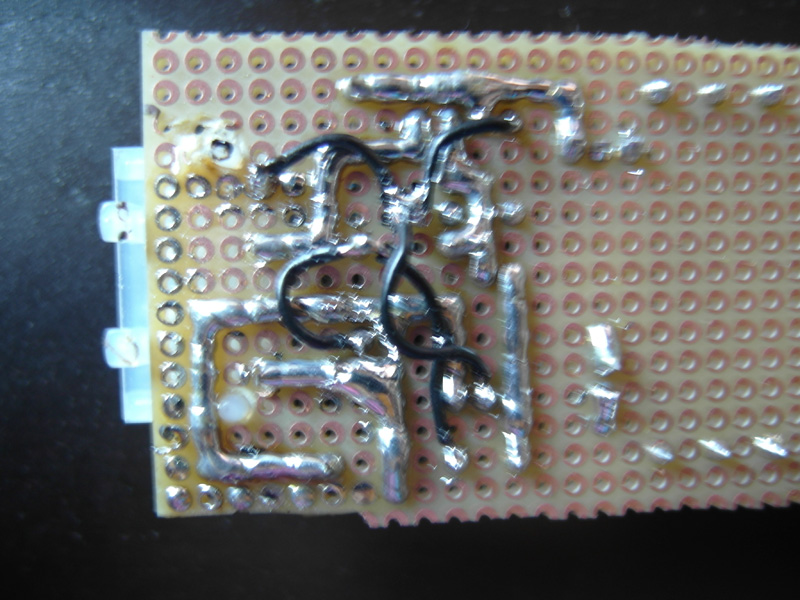

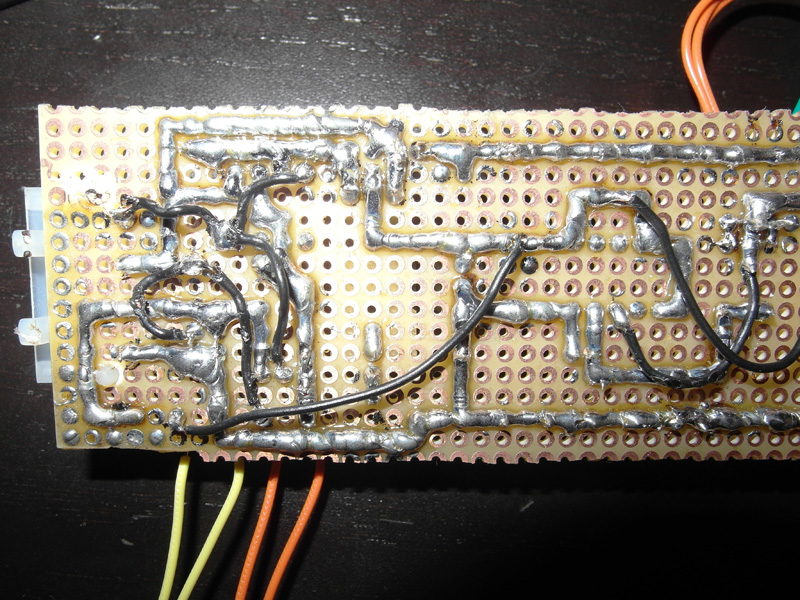

Natürlich auch noch die Bilder zu den restlichen Teilen. Wie man unschwer erkennen kann mit vielen Kabeln und Anschlüssen. Hier kurz die Erklärung:
Hier seht ihr noch die letzten Bilder von einem Funktionstest. Die linken drei LED's stellen die Taster-LED da, die nicht gedimmt wird. Die anderen drei LED's stellen die LED's da, die gedimmt werden sollen.
Das wars von meiner Seite Ich hoffe ihr verzeiht mir die nicht ganz so tollen Bilder.
Wenn es Fragen gibt, PN an mich
neflE? Ich wünsche dir Viel Spaß damit und ich hoffe alles wird reibungslos ablaufen.
Bis dann!
Euer Jonas aka Auxi
Dann fang ich mal endlich an mit meinem Part. Sorry dass es erst so spät kommt, aber ich hatte den ganzen Tag zu tun und hab jetzt endlich mal Zeit euch die Schaltung zu präsentieren.
Die Bilder sind jetzt vllt. nicht der Knaller, aber immerhin zeigen sie was ich in der letzten Zeit getrieben hab.
Fangen wir an:
Gast-Update:
Ja, was gibt es denn heute feines?
Genau! Eine LED-Dimmerschaltung mit Taster-Selbsthaltung?
Was das bedeutet?
Eine LED-Schaltung mit der man die Heliigkeit von LED's über einen Poti stufenlos regeln kann, außerdem als kleines extra eine Taster-Selbsthaltung. Mit dieser kann man die Schaltung ein- und ausschalten. Also beim ersten Drücken geht die Schaltung an und beim nächsten Druck auf den Schalter geht alles wieder aus.
Hier erstmal der Schaltplan. Größer darf ich ihn leider nicht machen, aber ich denke man erkennt alles. Wie schon erwähnt kommt der Kondensator zwischen Pin 12 und Pin 13 des 4093 vierfach Logikgatter-IC's, anstatt der Linie. Falls ihr irgendwelche Fragen habt, werd ich versuchen sie euch per PN zu beantworten
Die Schaltung besteht eigentlich nur aus einem 555-Timer für die Selbsthaltung und einem Logikgatter, mit dessen Hilfe über ein Poti die Helligkeit der LED's geregelt werden kann.
Fangen wir mit dem Aufbau an.
Das ist das schöne Paket mit den ganzen Teilen...diese hab ich alle aus ihren Tütchen rausgeholt und schön in ein kleines Schälchen gelegt. So ist alles übersichtlicher und ich hab alle Teile sofort parat.
Nicht zu vergessen die Widerstände, diese hab ich mal in ihren Tütchen gelassen..denn da kann es gerne mal zu Verwechslungen kommen wenn man schnell schnell macht und nach dem Widerstand greift.
Wie auch immer, das andere was ihr das seht ist ein Breadboard. Ein kleines Steckbrett auf dem ich erstmal die Schaltung aufbauen und überprüfen kann. Ziemlich praktisch. Gerade bei dieser neuen Schaltung die ich noch nie getestet habe.
So sieht die Tasterselbsthaltung vollständig aufgebaut aus, ich habe mal noch eine LED eingebaut, um zu zeigen, dass die Schaltung funktioniert.
KLICK! Die LED leuchtet. Die Selbsthaltung funktioniert schonmal
Auf einem anderen Brett habe ich dann die Dimmerschaltung aufgebaut, der Poti wollte nicht so richtig im Breadboard stecken. Deswegen hab ich einen anderen zum ausprobieren genommen. Leider hab ich davon kein Bild gemacht. Sorry Jungs
So sehen dann beide Schaltungen miteinander verbunden aus. Ich kann euch sagen das ganze hat funktioniert, hab leider auch hier kein Bild gemacht. Aber ich denk neflE wird euch dann noch ein paar Bilderchen mit seinen LED's zeigen.
Die drei Kabel die vom Breadboard weggehen laufen natürlich wieder zu meinem Molexadapter für die Steckdose. Mit dem kann man übrigens auch seinen iPod oder sein Handy laden. Wie auch immer...die Schaltung bekam ihren Strom und funktionierte.
Das Stück Lochrasterplatine auf dem die Schaltung aufgebaut werden soll. Schon mit den passenden Löchern für die Molexbuchse.
Die ersten Teile drauf, eingelötet, verbunden und getestet. Funktioniert! Ich würde euch raten nach dem Schaltplan zu löten und nicht nach den Bildern, manchmal sieht das sehr ungenau oder unpassend aus, was es natürlich nicht ist

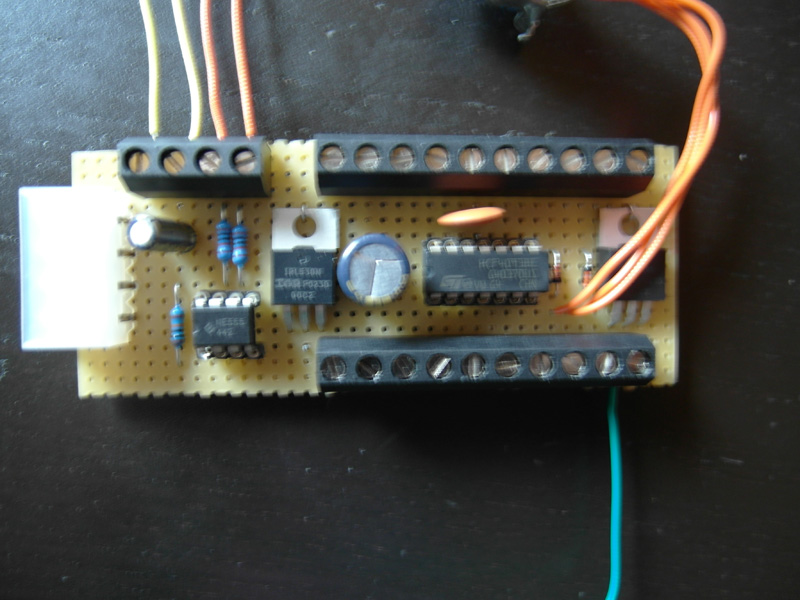

Natürlich auch noch die Bilder zu den restlichen Teilen. Wie man unschwer erkennen kann mit vielen Kabeln und Anschlüssen. Hier kurz die Erklärung:
- Die beiden gelben Kabel sind für die Taster LED da, die ja auch ein und ausgeschaltet werden soll.
- Die beiden orangenen Kabel sind für den Taster an sich da, damit die Schaltung überhaupt ein- und ausgeschaltet werden kann.
- Die drei orangenen Kabel sind für den Poti.
- Die obere Anschlussleiste ist für den Pluspol der LED's, also hier werden ein Widerstand und dann zwei LED's angeschlossen.
- Die untere Anschlussleiste mit dem grünen Kabel ist für den Minuspol der LED's gedacht.

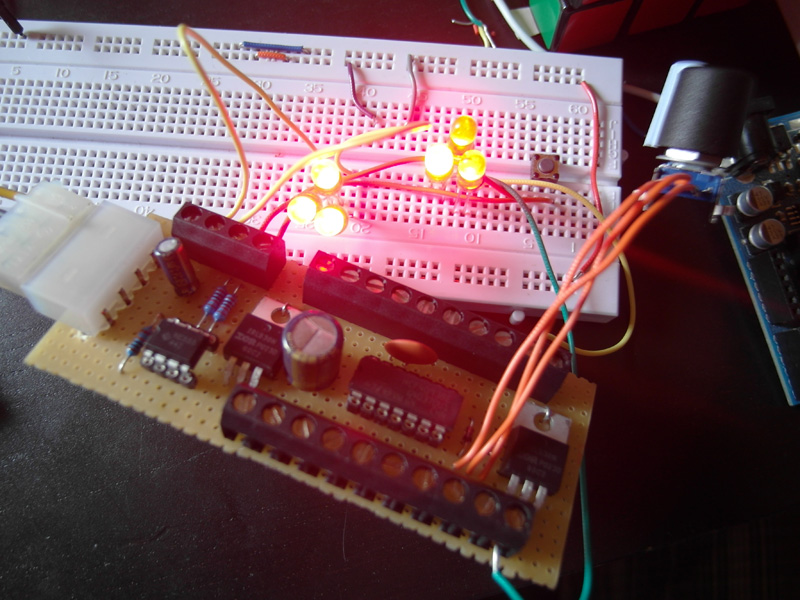

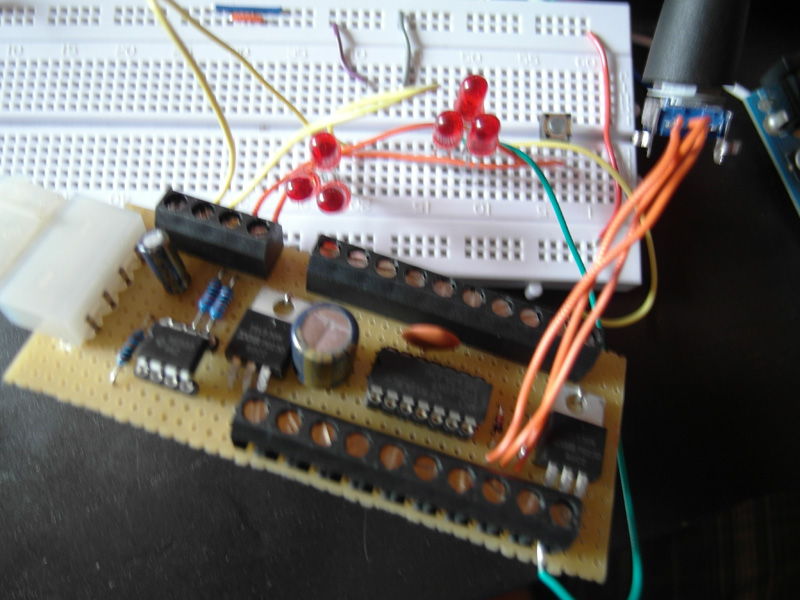

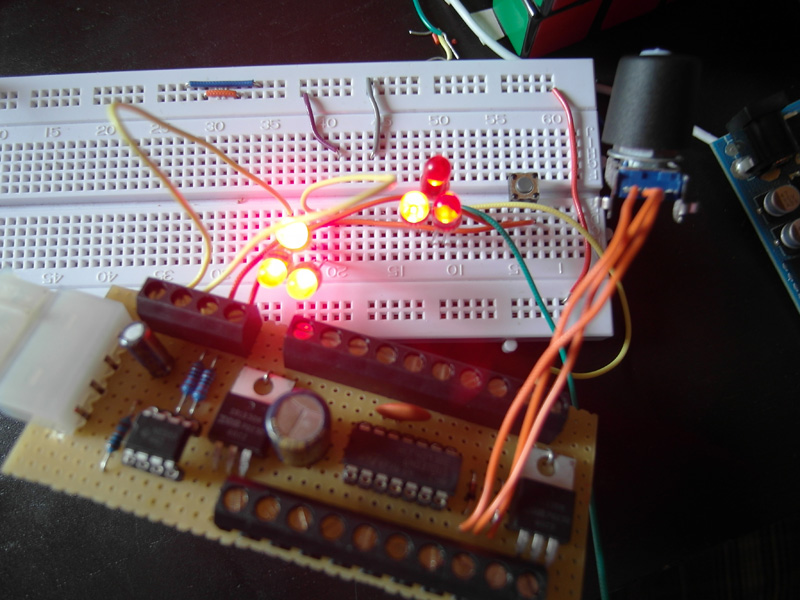

Hier seht ihr noch die letzten Bilder von einem Funktionstest. Die linken drei LED's stellen die Taster-LED da, die nicht gedimmt wird. Die anderen drei LED's stellen die LED's da, die gedimmt werden sollen.
Das wars von meiner Seite
Ich hoffe ihr verzeiht mir die nicht ganz so tollen Bilder.Wenn es Fragen gibt, PN an mich
neflE? Ich wünsche dir Viel Spaß damit und ich hoffe alles wird reibungslos ablaufen.
Bis dann!
Euer Jonas aka Auxi
