Tagebuch [Tagebuch] F3RR1S PC @ Wakü

[f3rr1s]

[Tagebuch] F3RR1S PC @ Wakü

Willkommen zu meinem Tagebuch.

( AUF SEITE 2 meine BLACK PEARL)

Ich habs endlich geschaft genug Bilder und hofentlich auch gute zu machen , um meinen Einbau festzuhalten.

Erstmal ein kurze auflistung der Komponenten

• AMD Phenom II
• GTX280 von Leadtek
• Asus Crosshair II Formula
• 2GB Aeneon Xtune 1066mhz 5-5-15 (@winxp daher "nur" 2)
• Corsair 650W Nt
• Thermaltake Armor (schwarz lackiert)
• Samsung Spinpoint F1 640GB
• Samsung DVD Brenner
• Zalman Lüftersteuerung
• 120mm Nanoxia und 92mm Nanoxia

Meine Wakü besteht aus

• Laing DDC - T1
• EK Water Blocks EK-Supreme Acetal Plexi
• EK Water Blocks EK-FC280 GTX SLI mit Backplate
• 360 Magicool slim @ 2 Lonies und 1 sharkoon silent eagle @ ca 800rpm
• 240 Magicool @ 2 Xigmatek @5V ca 800rpm
• 13/10 Masterkleer
• DangerDen AGB
• Feser 13/10 Anschlüsse

Das sollte es gewesen sein

3DMark 06: 17790 pkt ( CPU @ 3716 GPU kein OC, ausser das was schon drauf ist an OC)
Bild im 3 Post im anhang.

Super PI 18,062s (CPU @ 3875 15,5 x 250)
Bild im 3 Post im anhang

Und nun ein paar Bilder der einzelnen Komponenten usw.

Mein "kleiner" Bastelplatz

Lackiertesgehäuse

Phenom II

Umgebaute GTX280

Im orginalzustand

Mainboard

Mainboard mit der Kühlung

Mainboardzubehör

Ram

240er Radi (lackiert)

240er mit Lüftern

EK Supreme

13/10 Anschlüsse

DangerDen AGB

So ab hier kommen wir zum aufbau:

Zuersteinmal kommt das Mainboard samt Kühleren rein und die 2 Nanoxia habe ich auch gleich angebracht.

Zunechst AGB und Radi verbaut und angefangen mit der verschlauchung

So fertig mit schlauchen

Dann der "Jedi trick" alle Anschlüsse mit Papier umwickeln und wasser rein

1 Testbetrieb

Es war alles dicht dann kammen noch die Kabel ans Mobo und Fertig
Und so siehts jetzt aus.

Und nun habe ich noch ein paar Bilder vom umbau der GTX 280

Zuerst alles auf einem Blick

Der Kühler von oben

von Unten

Die Backplate

Hier habe ich die obere hälfte des Orginalkühlers enfernt dazu müssen alle Schrauben oben und 2 aussen an den Anschlüssen entfernt werden. Danach vorsichtig mit einem Schraubenzieher dazwischen hebeln.

Danach noch 2 Schrauben auf der Platine lösen und den Grafikkarte wenn sich nicht warm ist erwärmen.
Es hat sich nehmlich als unmöglich herausgestelt denn Kühler zu lösen bei kalter Wärmeleitpaste.

Dann die Grafikkarte von der alten Wlp befreien.

Und nun neue Wlp auftragen und verstreichen

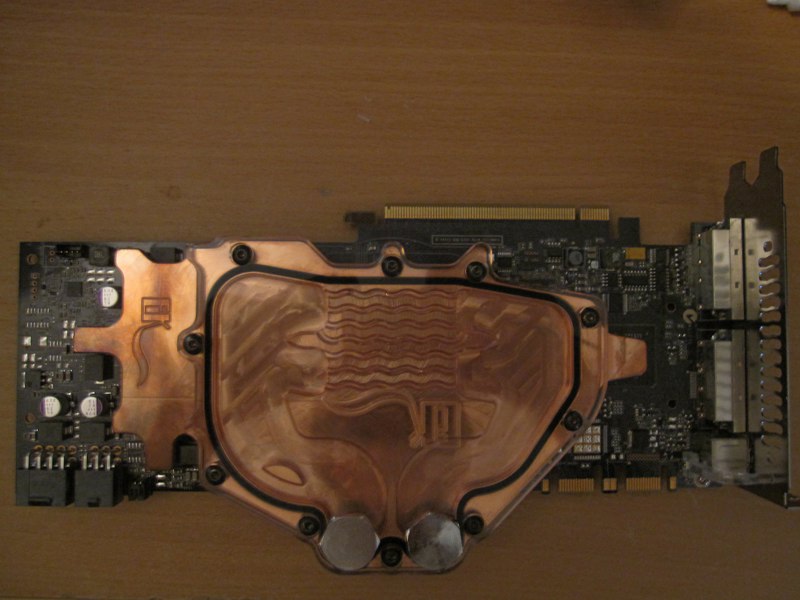

Nun denn Kühler von unten drauf machen und die Backplate oben drauf. Alles Verschrauben und fertig.

Ich hoffe mein Tage/Bilderbuch hat euch gefallen. Für kritik und anregungen bin ich immer offen

gruß f3rr1s



[f3rr1s]

AW: [Tagebuch] F3RR1S PC @ Wakü

Bilder Up post



[f3rr1s]

AW: [Tagebuch] F3RR1S PC @ Wakü

Bilder Up post 2



[f3rr1s]

AW: [Tagebuch] F3RR1S PC @ Wakü

Omg ich brauch noch nen 3 vll doch bissel viel Bilder



[king_hoe]

AW: [Tagebuch] F3RR1S PC @ Wakü

nice nice. aber is die wlp auf der gpu nich nen bisschen unregelmäßig drauf? oder kommt das nur auf dem foto so rüber? aber saubere arbeit bis auf den kleinen punkt.



[f3rr1s]

AW: [Tagebuch] F3RR1S PC @ Wakü

joar die Kanten evtl. ein bissel aber nach 10min rum streichen ist denn auch gut wollte keine Wissenschaft draus machen

und Idle 34° C Last 43° C ist OK



[Wolli-87]

AW: [Tagebuch] F3RR1S PC @ Wakü

Nice Temps der Graka, ans Schwarz lackieren mache ich mich wohl auch bald ran, sieht einfach vieeel besser aus, gute Arbeit! Hast du vor dein System mit einer anderen GTX zu erweitern? Ich meine genügend Steckplätze hast du ja



[DaxTrose]

AW: [Tagebuch] F3RR1S PC @ Wakü

Schön gemacht mit netten Bildern!
Mich würde mal interessieren wann Du die Temperaturen bei welcher Last und in welchem Zeitraum abgelesen hast. Kannst Du vielleicht auch noch Angaben zur Wassertemperatur machen? Und wie schnell laufen die Lüfter?



[f3rr1s]

AW: [Tagebuch] F3RR1S PC @ Wakü

Die Temperaturen habe ich mit GTA4 erzeugt.
Das ist das Spiel was bis jetzt noch am meisten geheizt hat

Hatte noch nicht viel Zeit das weiter zu testen, aber wenn du mir sagst welches program ich mal drüber laufen lassen soll, mache ich das gerne

Die Wassertemp kann ich dabei nicht auslesen

Meine Lüfter laufen am 360 Radi, ( 2 yate loon und 1 silent eagel) an der Lüftersteuerung mit Drehregler, fast ganz zurück gedreht bei ca 800rpm.
Die 2 Xigmatek laufen mit 5V ebenfals an der Steuerung, und drehen mit ca 800-900rpm.

gruß

Edit: Anzumerken ist evtl auch das die Graka Undervolted ist von Edelgrafikkarten



[MiChi1234567890]

AW: [Tagebuch] F3RR1S PC @ Wakü

sehr schöner pc
gut gemacht



[DaxTrose]

AW: [Tagebuch] F3RR1S PC @ Wakü

Ich hatte mal meine Temperaturen in einem Thread geschrieben und dabei Furmark und Prime Orthos benutzt. Wenn Du Lust hast, kannst Du Dir das ja mal anschauen und vielleicht nachstellen. Aber nur, wenn Du Zeit und Lust dazu hast!
Allerdings haben sich die Temperaturen leicht verbessert, seit ich eine neue Grafikkarte (gleiches Modell) habe. Kann man mal sehen, wie unterschiedlich die GPUs doch sind!



[f3rr1s]

AW: [Tagebuch] F3RR1S PC @ Wakü

So ich habe es mal 30min drüber laufen lassen Furmark mit AAx16 und Prime95 im Blend.
Und es sind deutlich höhere Temps als im Altag.

CPU max 43 und GPU max 53
nach ca 20min hat sich daran nix mehr verändert.

danach hat sich das ganze wieder bei
CPU 32-33 und Gpu 35-36 eingependelt.



[DaxTrose]

AW: [Tagebuch] F3RR1S PC @ Wakü

Nach 20 Minuten hat sich die Grafikkarte und die CPU bei mir auch eingependelt (vorher nur im IDLE) und dann stiegen die Temperaturen zusammen mit der Wassertemperatur. Das dauert, je nachdem, wie viel Wasser im System ist und wie gut Deine Kühlung (Radi & Lüfter) ist, etwas länger.
Den Versuch habe ich aber auch nur gemacht, um das System mal zu testen. Im Alltag erreicht Sacred2 bei mir die maximale Temperatur. Selbst Crysis erreicht nicht die Temperaturen. Wenn das Wasser schon angewärmt ist (z.B. 32°C) bin ich bei Sacred2 schnell auf 35°-36° (je nach Raumtemperatur) und dann bleiben die Temperaturen konstant.



[f3rr1s]

AW: [Tagebuch] F3RR1S PC @ Wakü

Aus dem grund habe ich mit dem Program, erst garnich geschaut was da an Temperatur bei rum kommt.
Denn im Altag werden diese Temperaturen wohl nie auftreten



[Oidawas]

AW: [Tagebuch] F3RR1S PC @ Wakü

Sieht echt ordentlich aus , gute Arbeit
Lg



[steinschock]

AW: [Tagebuch] F3RR1S PC @ Wakü

Jau gefällt mir auch passt gut zusammen.

Lasst beim Fur immer GPU-Z laufen und achtet auf die VRMs.
Nach 10min. hat der erste schon 125°C bei mir.
Werde aber bei meinem umbau den Kühler mal demontieren und schauen ob die guten Kontakt hatten.



Wie Laut sind die Xigmatek gegen die Nanoxia bei 800U/m



[f3rr1s]

AW: [Tagebuch] F3RR1S PC @ Wakü

Ich hatte in Everest die Vrm im blick, stieg ständich nach den 30min waren sie bei ca 93°C.

Die Xigmatek sind schon ein tick lauter als die Nanoxia.
Liegt wohl auch daran das die Xigmatek mit 1400max und die Nanoxia nur mit 1200max drehen.
Aber wenn der PC an ist kann ich sie nicht raushören, einzig allein wenn ich mit dem Ohr in die Nähe gehe ist das geräusch was bei denn Xigmatek entsteht lauter.

Also runtergeregelt kann man die Xigmatek verbauen, wenn einem die Farbe sehr gefällt, ansonsten würde ich noxis oder noiseblocker verbauen.

gruß



[DaxTrose]

AW: [Tagebuch] F3RR1S PC @ Wakü

Ich hatte in Everest die Vrm im blick, stieg ständich nach den 30min waren sie bei ca 93°C.

Meine VRMs schwanken bei Last zwischen 65°-70°C. Allerdings habe ich immer für 1 Sekunde kurze Spitzen. Schlägt dann bis 128°C aus. Ich nehme aber stark an, dass es Auslesefehler sind. Gemessen habe ich es mit RivaTuner.



[Robär]

AW: [Tagebuch] F3RR1S PC @ Wakü

Jup ist nen Auslesefehler, hatte ich irgendwo mal gelesen, aber wo...

@ F3RR1S

Schaut gut aus



[f3rr1s]

[Tagebuch] F3RR1S PC @ Wakü @ Black Pearl

Meine Black Pearl:

"Trinkt aus Piraten, joho!!"

So ich habe es geschafft mal “ordentliche Bilder von meiner Black Pearl zu machen.

Mein ganzer PC samt Wasserkühlung ist von meinem Themaltake Armor in das APlus Black Pearl WCR Edition umgezogen.
Hier ist endlich genug Platz die Wakü intern zu verbauen und nicht wie vorher extern auf dem Gehäuse.

Die Farbabstimmung ist dieses mal sehr schwarz ausgefallen da es ja auch die Black Pearl ist
Aber ich bin schon wieder am überlegen auf gift-grün zu wechseln, hat mir doch besser gefallen.
Das schwarz hat einen zu schwachen UV Effekt leider.
Aber das Wechseln hat noch etwas Zeit.

Momentan quält mich eher die Frage was hiermit gemacht werden soll ?

Denn Metro 2033 läuft nicht ganz sauber und BF BC 2 macht auf High auch Probleme… leider…
Das Gehäuse macht sich aber sehr gut und für den Preis konnte ich nicht Nein sagen.
Es hat mehr als genug Platz und keinerlei scharfe Kanten oder Qualitätmangel.
Viel angepasst musste auch nicht werden damit ich meine Wakü mit 1x 360 Radi und 1x 120 Radi verbauen konnte.
Die Temperaturen sind zwar gestiegen, weil der Radi nicht mehr an direkter frischluft ist aber sie liegen noch im grünen Bereich.

Die Eckdaten des PC´s lauten jetzt wie folgt:

* AMD Phenom II 940
* GeForce GTX 280
* Asus Formula Crosshair II
* 4GB RAM (Aeneon, Corsair l)
* 650 W Corsair NT
* 600 GB Samsung F1 + 1TB Western Digital (extern)
* Samsung Sata DVD Brenner

Und der Wakü bestehend aus:

* Laing DDC 1T
* Aqua Computer Laing Deckel
* EK Water Blocks EK-FC280 mit Backplate
* EK Water Blocks EK-Supreme Acetal Plexi
* 360 Magicool Slim Radiator
* 120 Magicool Slim Radiator
* Danger Den Ausgleichsbehälter
* 13/10 High Flow Anschlüsse
* 13/10 Feser Tube UV Black
* Feser One Fluid – Black UV
* 3x 120 mm Nanoxia Lüfter

Hier das Packet was ich zusätzlich zum Gehäuse noch brauchte für die Wakü.

So sah mein Zimmer aus beim Umbau xD “Nerdhausen”

Hardware auf Karton ^^

Nun kommen wir zum Aufbau, zu erst ALLES muss RAUS^^

Jetzt kommt das größte rein damit verschlaucht werden kann.

Mobo, Graka, Radi´s, Pumpe, und AGB

Verschlauchen >_>

Jetzt noch Wasser rein und aufpassen das es keine Überschwemmung gibt oO

NT & Laufwerke einbauen und Stecker reinstecken jeah^^

Es hat alles geklappt wie ihr seht.
Und es kann weiter gehen in Zukunft…
