(Tagebuch)"Dreamy Water" Der Tisch Die zweite(FERTIG)

[Phillip_Sparky]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

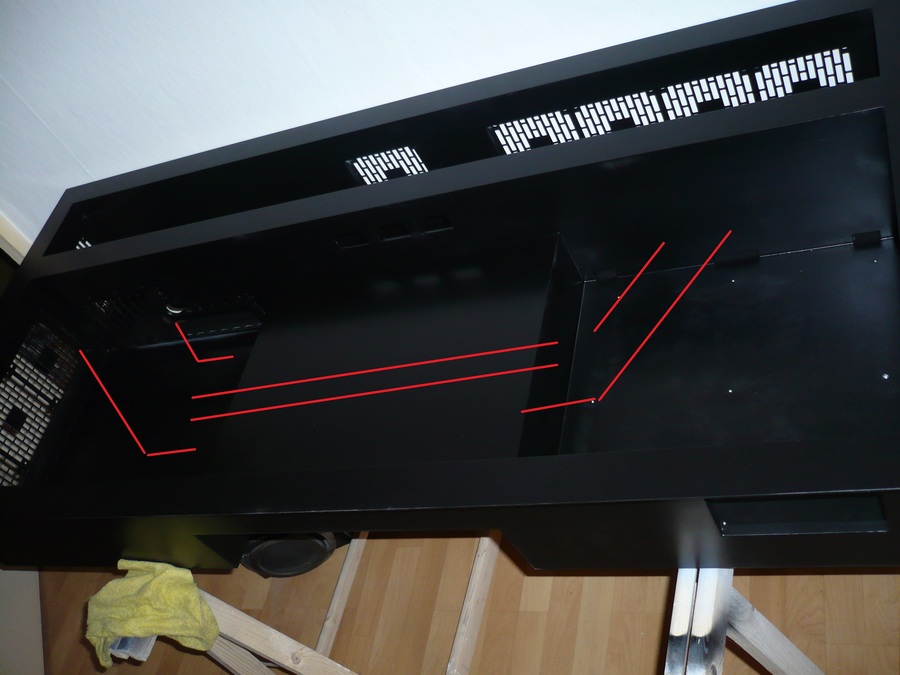

So?



[bennySB]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Oder so?

So würdest du zumindest zwei Rohre zwischen die AGB´s kriegen. Jedoch weiß ich noch net wie du die AGB´s verrohren würdest^^

Hoffe du kriegst wenigstens alle Anschlüsse auf eine Höhe



[Phillip_Sparky]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Oder so? Anhang anzeigen 823249

So würdest du zumindest zwei Rohre zwischen die AGB´s kriegen. Jedoch weiß ich noch net wie du die AGB´s verrohren würdest^^

Hoffe du kriegst wenigstens alle Anschlüsse auf eine Höhe

@all
Habe ich das jetzt falsch Verstanden oder sollen die AGBS nicht als Zu/ablauf genutzt werden? Wäre doch möglich wie in meinem Bild einen in die "Druck Leitung" und einen in die Rücklauf Leitung zu hängen oder?



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Benny hat mich schon richtig verstanden.
Zwischen oder neben den AGB´s sollen(wäre schön) auch Rohre über die ganze länge verlaufen.
Das Foto war nur für den Pappdummy (Layout).
Die AGB´s und das Rohr liegen da nur so war los rum.
Aber was, wie, Zu- oder Ablauf ist vollkommen egal Hauptsache die Verrohrung sieht im MB-Bereich Hammer aus.

Links neben den PCI´e Ausgängen steht ja auch noch ein AGB, also Rohrdurchführungen habe ich genug. Notfalls kann ich den aber auch im Kabelbereich mit den Radis verbinden.
Eigentlich ist alles offen, ich habe so ziemlich jede Möglichkeit eingeplant.

Aber jetzt wo ich es mir so bei euch anschaue finde ich beides Geil.
Dachte alles in einer Linie (Benny) wäre zu viel, finde ich jetzt auf dem Foto aber gar nicht.

Und Phillip auf diese schräge Möglichkeit kam ich noch gar nicht, könnte man fast wie ein "Strom"(Hochspannung) Zeichen weiter ausbauen.
Ohh man bin Knülle, hab bis ebend die LED´s am HDD-Käfig verlötet. Jetzt ist das ding endlich fertig.

Ich werd mir morgen über eure Verlegung nochmal ausgiebig den Kopf zerbrechen und kann ja auch mal die Komponenten dementsprechend hinstellen und fotofieren

Ich danke euch vielmals. Gut N8!

PS: warum steht da über Haupt 21.40Uhr im Post-Kopf, es war 23.30Uhr.



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Gestern kam der Lack für den Tischrahmen.



Heute natürlich gleich bei der Post abgeholt und los ging es.
Nach der Grundierung habe ich noch ein paar Kleinigkeiten gespachtelt und gefüllert,alles mit 600er Schleifpapier nass geschliffen und los ging es mit dem Lackieren.
1. Lackschicht (eine Dose) : trotz 2 Arbeitsgängen wollte das Weiss nicht so richtig decken.

also gab es noch eine 2. Lackschicht (eine halbe Dose)

Ahh die möchte ich euch nicht vorenthalten!
werden in Kürze montiert



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

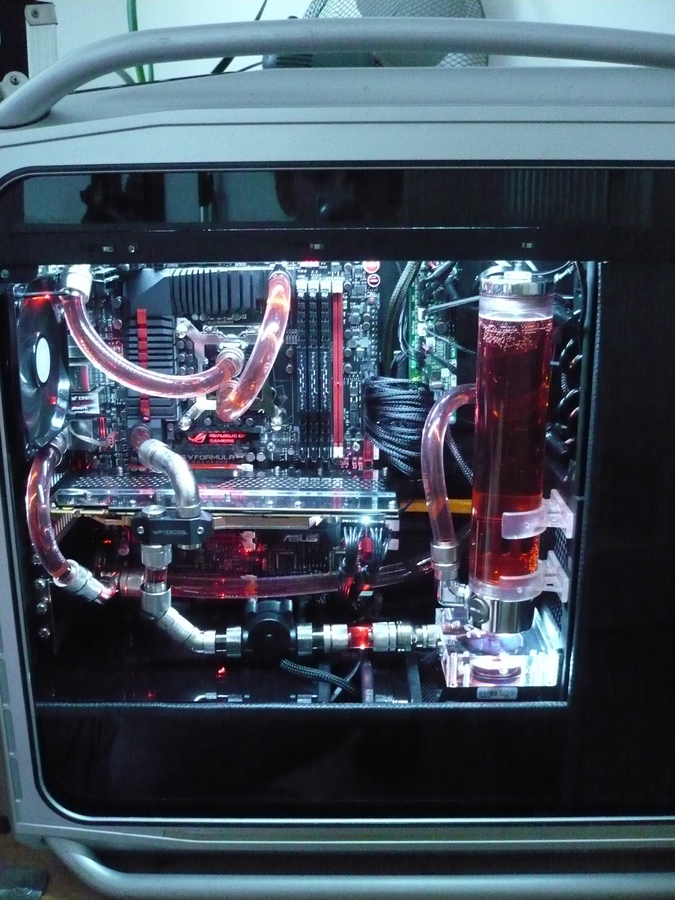

Da ist mir doch gestern noch eingefallen das ich ja alle Kühlkörper und Pumpe wie im jetzigen Pc mit LED´s beleuchten will, ala S-Light.
Diesmal aber ohne Wiederstände da ich mir einen kleine LED-Station gekauft habe wo alle Wiederstände schon verlötet sind.
Wirkt dann dezenter und man kann die Kabel hoffe ich besser verstecken/verlegen.
Also los geht's:
Die Utensilien
- Litzen
- LED´s
- Stecker
- LED-Station



Kathoden (-) gekürzt
alle Kabel einseitig ab isoliert und verzinnt



Kathoden und Massekabel verlötet



dann den Pluspol verlötet



Schrumpfschläuche drüber gezogen



Dann wieder der -Part Paracords rüber und Schrumpfschlauch rauf



Schrumpfschlauch LED-seitig befestigt
Litzen auf der anderen Seite ab isoliert
und Stecker rauf und leicht angelötet







und fertig



kurzer Funktionstest: "it works"

​



[Phillip_Sparky]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Hammer , die Kabel sehen so perfekt aus. Und der Rahmen auch

Mach weiter so mit der geilen Arbeit



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

So nun geht's endlich an meine HDD-Rahmen Konstruktion. Teil I
Ursprünglich sollte es ja ein kleiner beleuchteter Acrylglas Käfig werden mir der Option von oben eine Wasserkühlung zu befestigen.
Da ich mich aber dann doch gegen eine HDD-Kühlung entschieden habe wird es auch gleich einen Teil II geben.
Ich zeig euch trotzdem mal meine erste Idee:

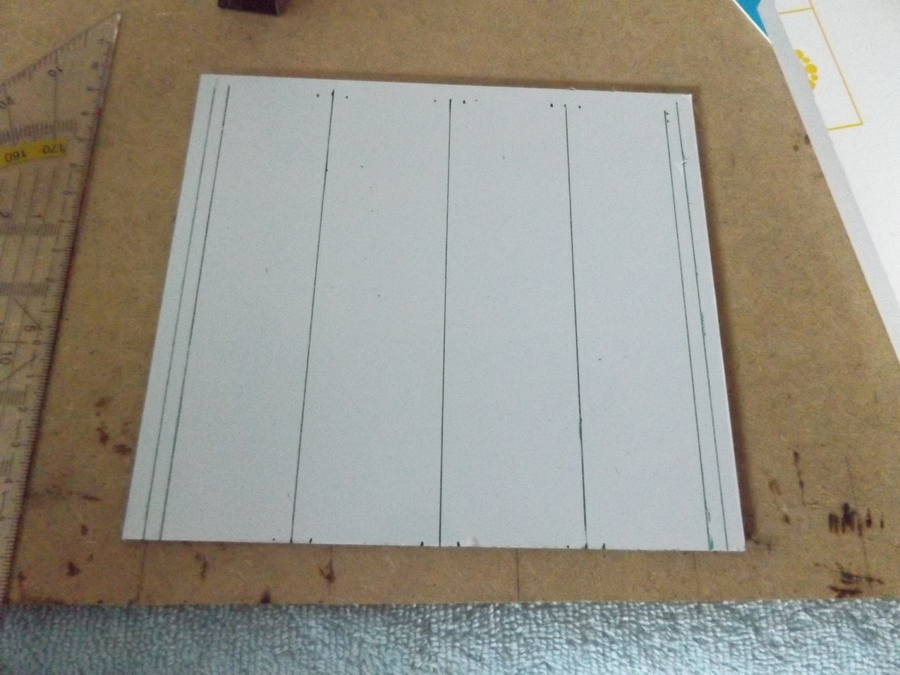

Die Grundplatte
Mal alles angezeichnet

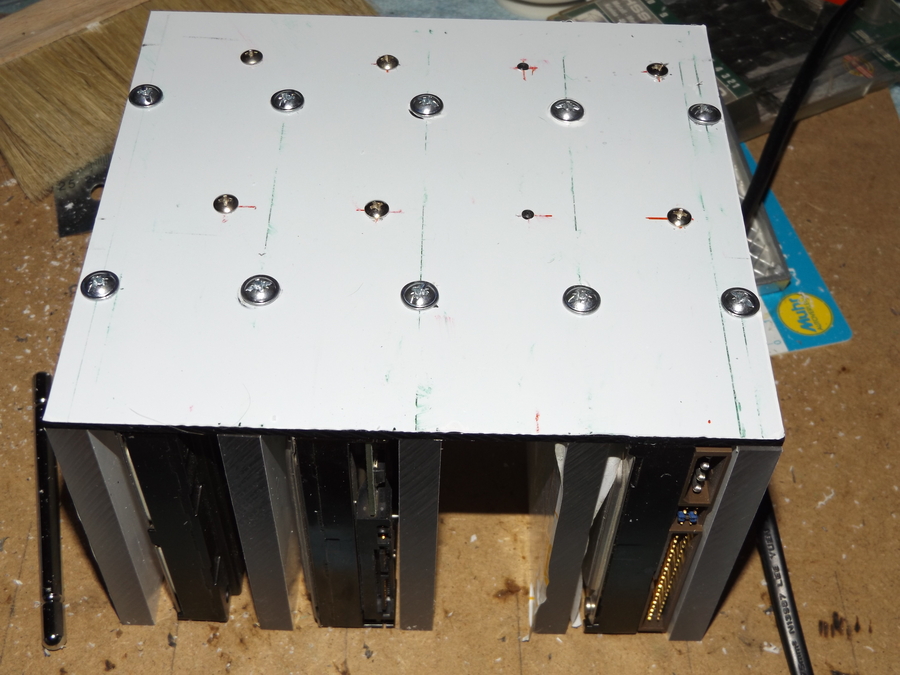

dann Löcher gesetzt und mit den HDD´s verschraubt

danach die Bohrungen im Glas gesetzt
Gewinde geschnitten und befestigt

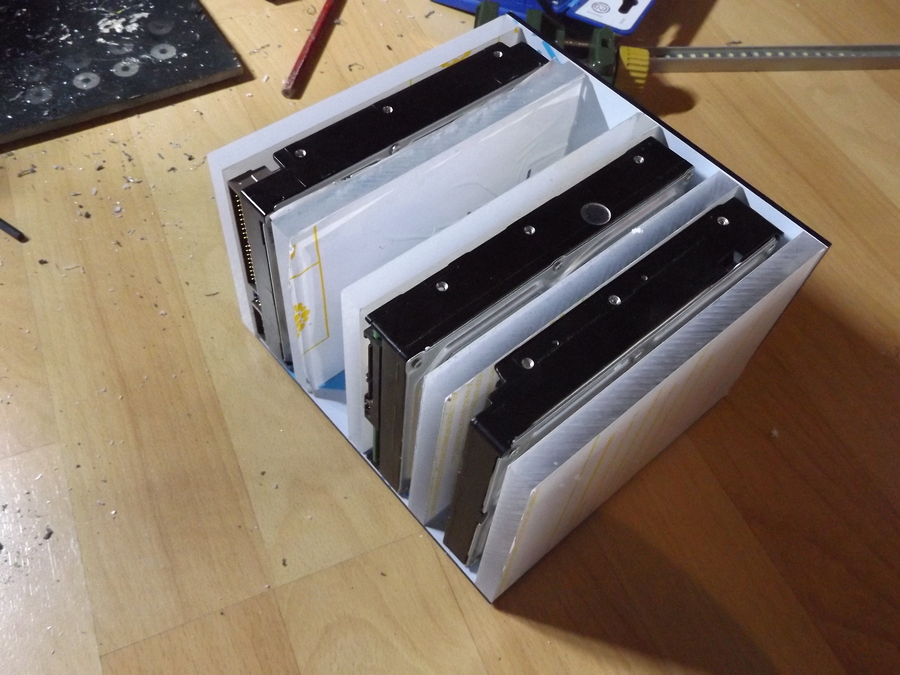

sieht alles sauber und gerade aus

Nun das ganze an der Rückseite
Genau das selbe
-angezeichnet
-festgeschraubt
-Glas Bohrungen gesetzt (1x)
-LED Bohrungen (2x)

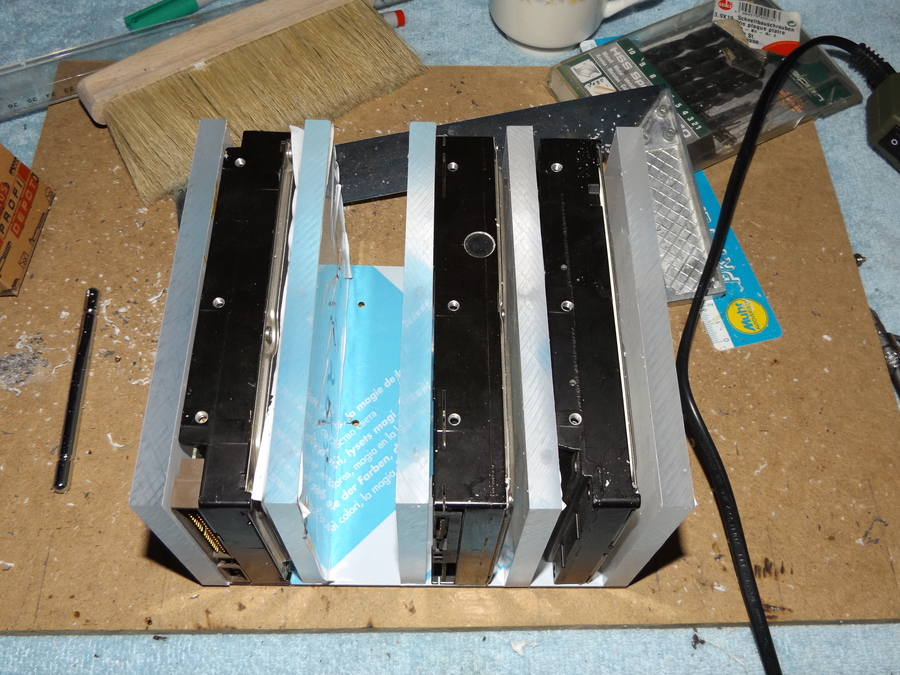

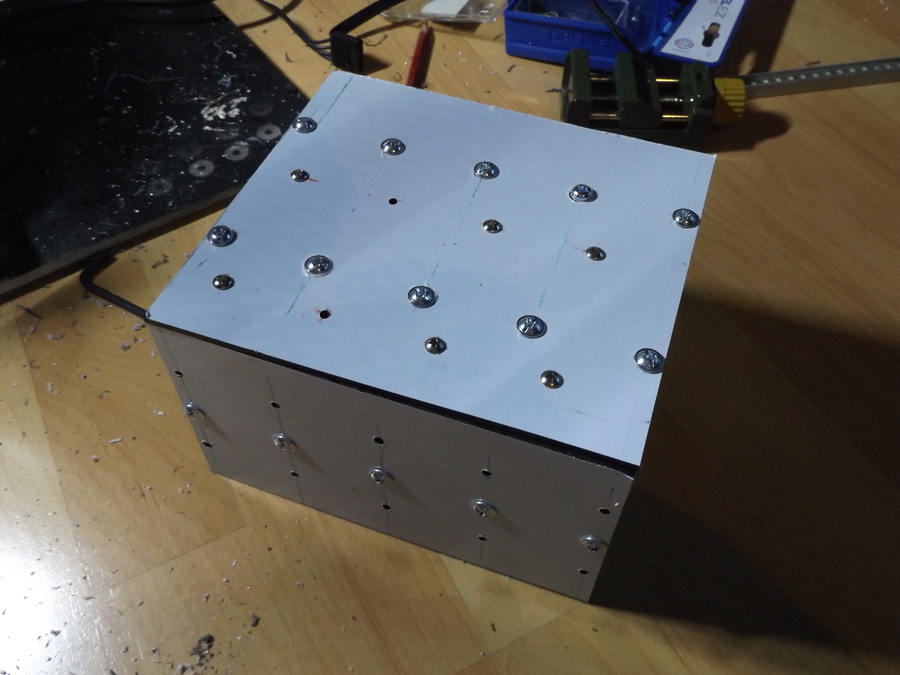

Alles zusammen geschraubt
passt wackelt und hat Luft

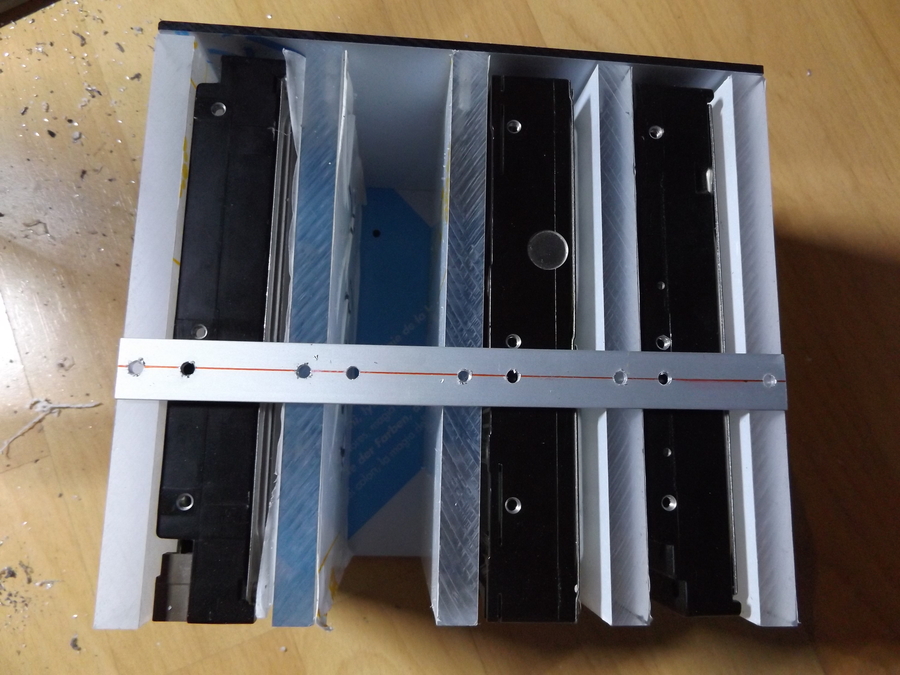

Nun oben drauf

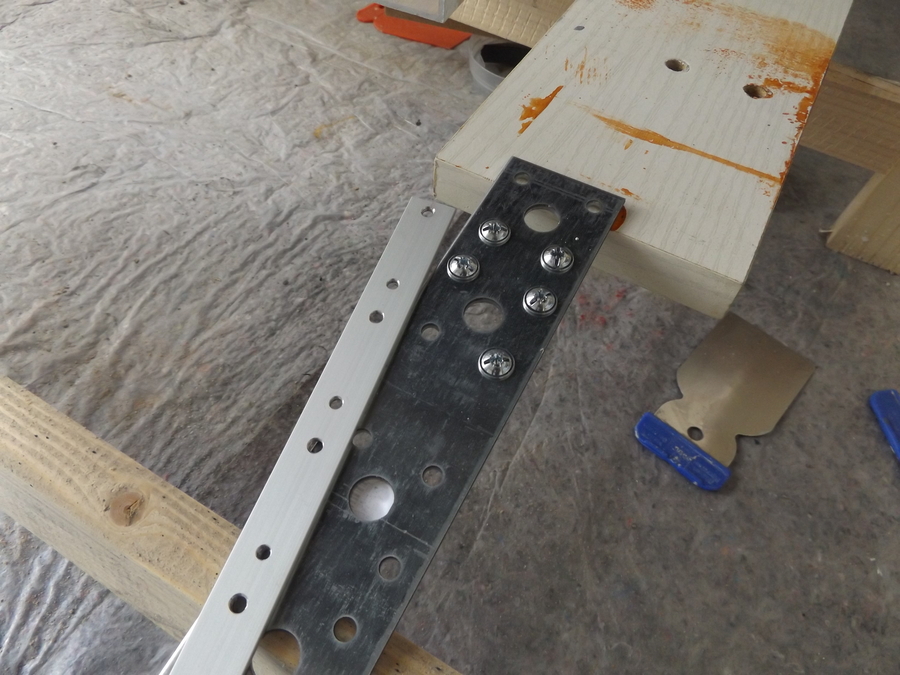

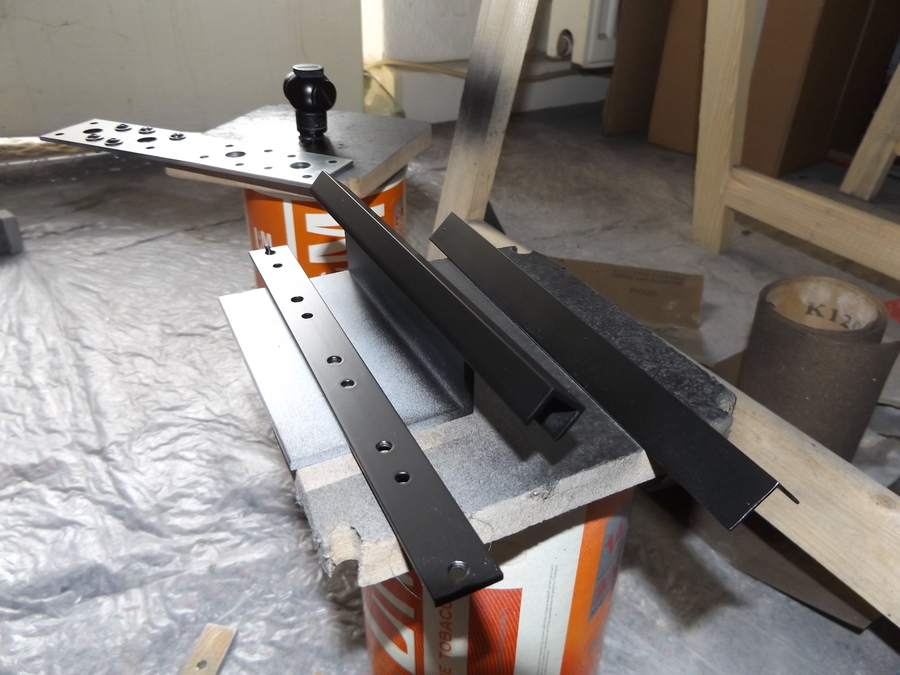

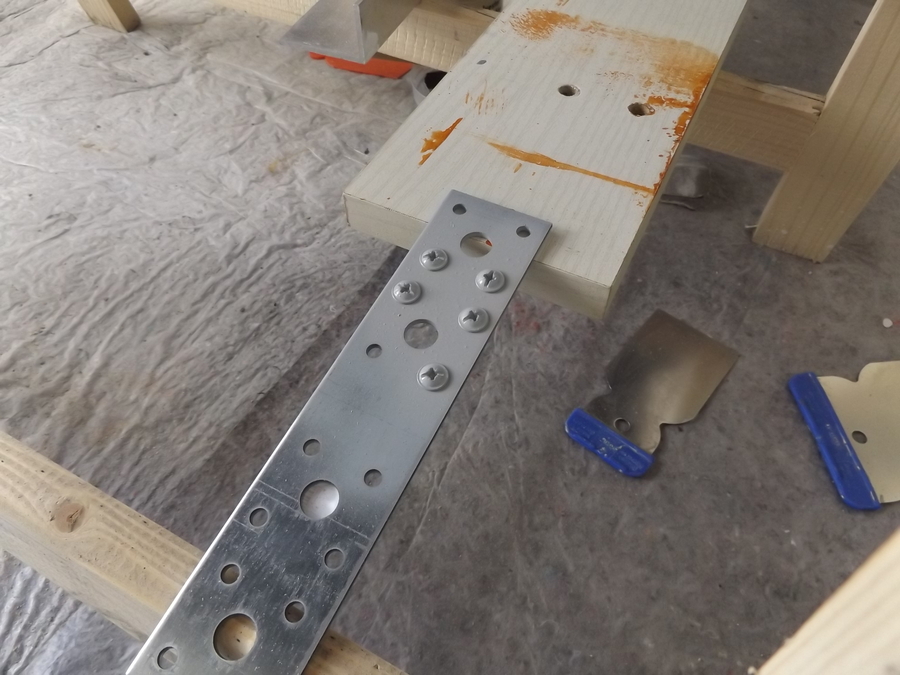

Um hier ohne HDD-Kühler für Stabilität zu sorgen musste eine kleine Aluleiste herhalten

Da die Oberseite immer Sichtbar sein wird fielen wieder ein paar Lackierarbeiten an genau mein Ding

alles entfettet gereinigt

grundiert

und lackiert

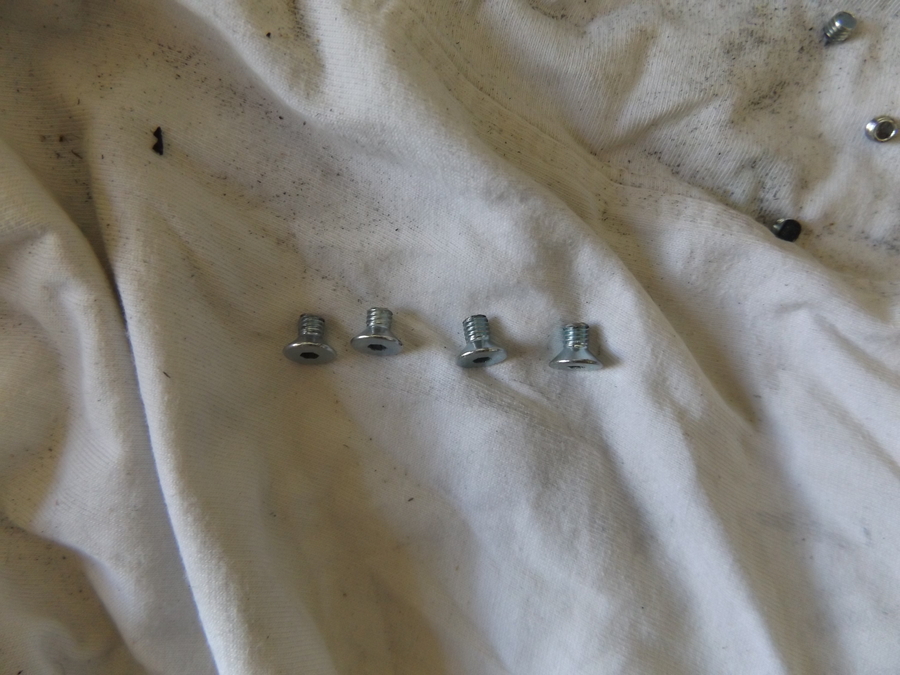

Ach so da die Aluleiste dünner als das Plexiglas war musste ich die Schrauben kürzen

Nun seh ich gerade das gar kein Foto von oben nach Fertigstellung vorhanden ist.
Aber das Glas habe ich bis dato sowieso nicht ausgepackt und LED´s wurden auch keine gesetzt.
Weil mir zum einen klar wurde das ich eine SAUNA ohne Belüftung gebaut habe und mir die ganze Sache auch nicht 100%ig gefallen hat.

..... to be continued......



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Hammer , die Kabel sehen so perfekt aus. Und der Rahmen auch

Mach weiter so mit der geilen Arbeit

Der Schweißer hat auch wirklich saubere Arbeit geleistet.
Da musste ich so gut wie nix dran machen. Die Riefen vom Stahl sind alle innen also habe ich sie auch gelassen, keine Schweißperlen nix.
Das war wirklich nur durchsprühen und fertig. Musste nur vorsichtig schleifen damit ich die Kanten nicht durchschleife.
Wenn ich nicht 2x mit meinem Arm und den Haaren in der Farbe hängen geblieben wäre , wärs noch besser gewesen.



[Phillip_Sparky]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Wenn ich nicht 2x mit meinem Arm und den Haaren in der Farbe hängen geblieben wäre , wärs noch besser gewesen.

Ist mir auch mal beim Case Lackieren passiert...

Hast dir eigentlich schon was wegen dem Wakü-Kreislauf überlegt?



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Die HDD-Rahmen-Konstruktion Teil II:

So, da mir meine erste Konstruktion nicht ganz zugesagt hat und einige Dinge nicht ganz durchdacht waren,
habe ich mir eine 2. Lösung für meine Festplatten einfallen lassen.
Ohne vieler Worte, schaut einfach was hier entsteht:

erst mal habe ich 4 Alu Winkel zugeschnitten und von zweien eine Winkelseite abgesägt

dann das ganze mit Alu Kitt verklebt, später aber noch einmal mit Flüssigmetall.
(was aber auch nicht hält, stört nicht beim Endergebnis, das Stück aus einer kompletten Platte zu fertigen ist eindeutig besser aber das Budget wurde langsam knapp)

nun habe ich aus kleineren Alu Winkeln 2 Füße gefertigt und wieder mit Alu Kitt verklebt
(mit dem Zeug kann man sogar undichte Leitungen unter Wasser verkitten)

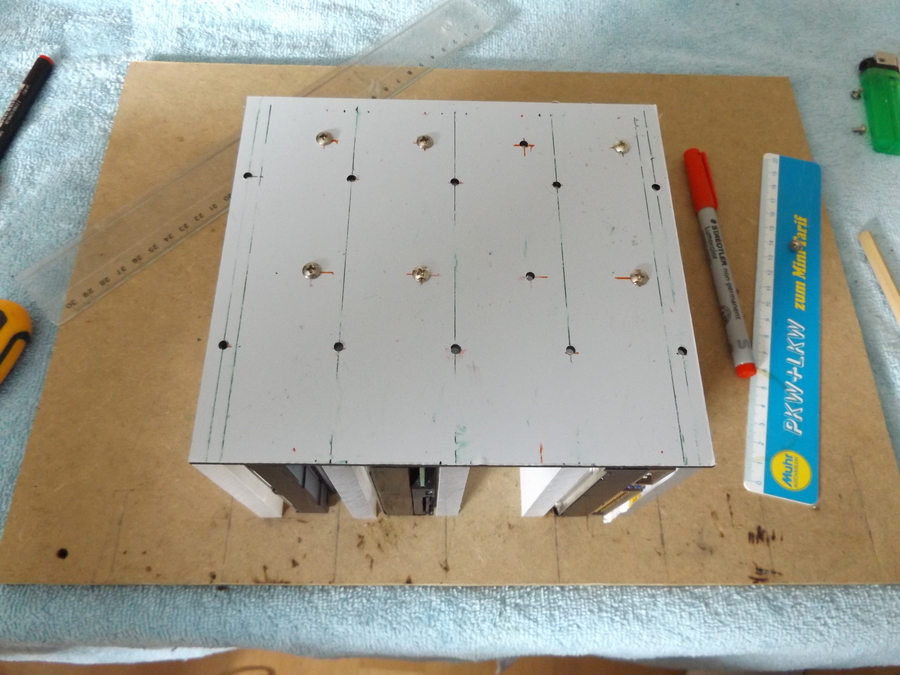

Nun gab es wieder einen Zeichen Abend!
und ihr wisst die hälfte von einem halben Millimeter sind 0,25, ist leider viel zu oft der Fall

den nächsten Tag dann also wieder ordentlich den Feinbohrschleifer geschwungen
-Löcher gebohrt und
-Sata & Stromanschlüsse ausgespart

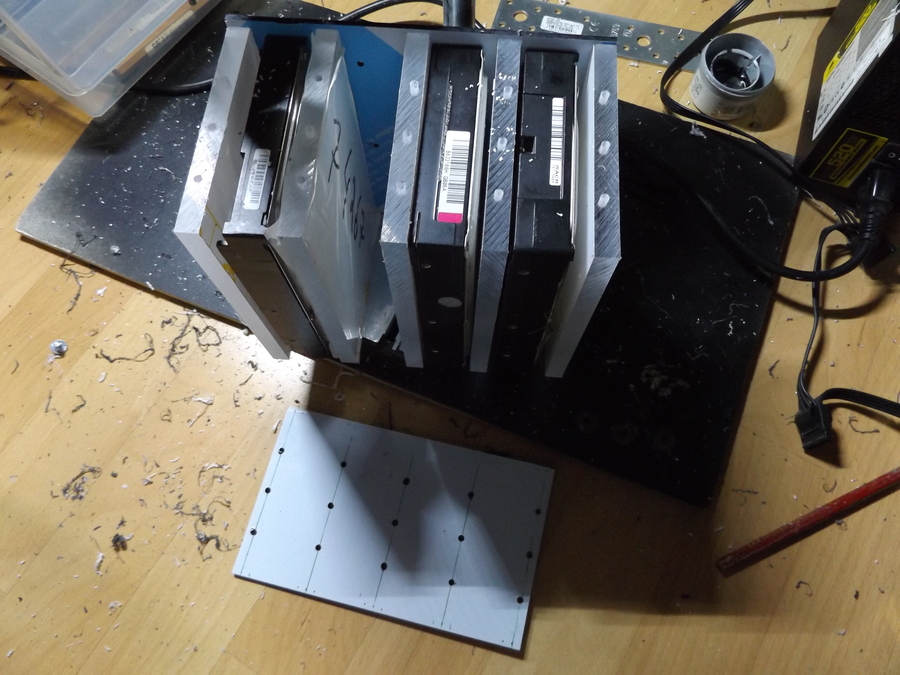

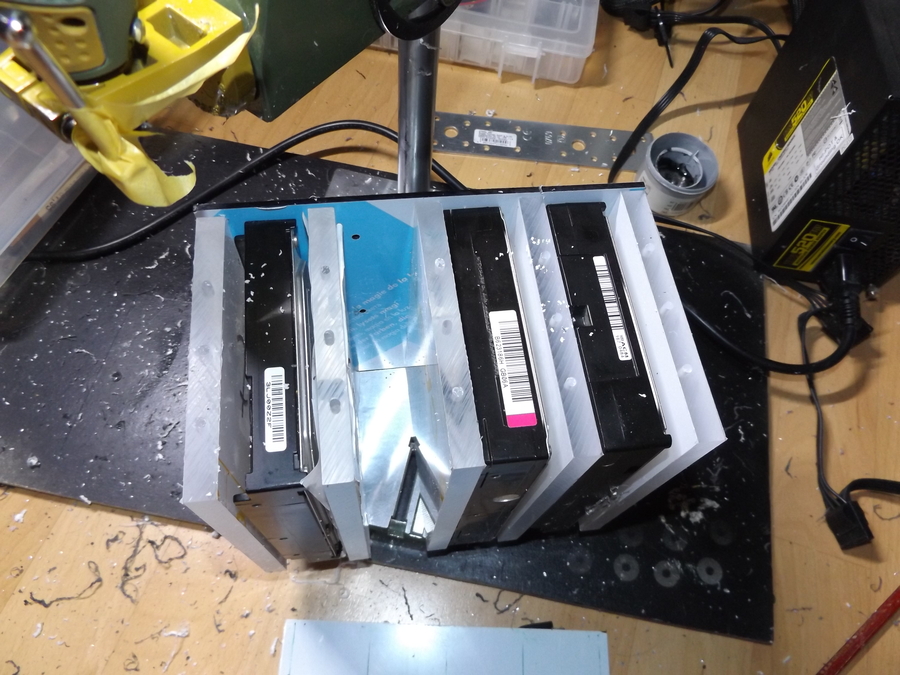

HDD´s montiert und geschaut ob auch alle Sata/Stromanschlüsse passen

nun
-die Löcher im Acryl gesetzt
-Gewinde geschnitten
-Senkung für Acrylglas Schrauben gesetzt

soweit so gut
Zeit für die Lackierung
Irgendwann ist mir noch eingefallen die Oberkante auch mit einem Winkel zu versehen.
Hat aber irgendwer gar nicht fotografiert

Beim Lackieren gab es reichlich Problem, die Temperaturen haben nicht mitgespielt.
Aber hier mal ein kleiner Vorgeschmack !

Nun wurden die LED´s gesetzt.
Da ich die selben Acrylgläser wie aus dem ersten Versuch verwende waren schon LED-Bohrungen vorhanden.
Also musste ich im Aluminium noch ein paar Löcher setzen und noch ein mal Lackieren.
Wann und in welchem Ablauf dies nun geschah weiß ich gar nicht mehr.
Nur das sich keiner wundert wo die Löcher für die LED´s herkommen.
Jetzt wird's interessant:

-LED´s gesetzt
-mit Sekundenkleber befestigt

ach so und beiläufig noch nen 2-Pin-Port für die LED´s, mit 2x 3Pin(einer für den DVD-Halter und einer Reserve) gebastelt.
Um das ganze Modul dann später von außen über Taster zu steuern

-Kathode (wie "KURZ", kurzer Draht) umgelegt
-verlötet
-Anode gekürzt

-Wiederstände angelötet und verkabelt

-nun die Kathode noch isoliert und
-etwas verlängert
-Kabel angelötet

kurzer Funtions´check

für Sleev´s war nicht genug Platz, bzw. hätte ich sie nicht über manche Stellen mit Schrumpfschlauch bekommen
also alle Kabel mit Schrumpfschlauch versehen

OKAY.... Wie es weiter geht und das Ergebnis gibt's im nächsten Post.
​



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Ist mir auch mal beim Case Lackieren passiert...

Hast dir eigentlich schon was wegen dem Wakü-Kreislauf überlegt?

Oh ja hatte ne geniale Idee, aber ich mach erst mal kurz den HDD- Worklog fertig!



[Phillip_Sparky]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

capten, ich sabber hier gleich den ganzen Tisch voll

Das sieht super super super fu**ing geil aus.

PS: Wo hast du dann die tolle IDE Festplatte ausgegraben?



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Die HDD-Rahmen-Konstruktion Teil II:

Weiter geht's.
Also alles /alle beisammen ?!

der Port wurde noch grundiert und lackiert mit samt dem letzten Winkel der oben die LED´s abdeckt
(wurde mit Epoxikleber transparent befestigt)

meinen ersten gebauten Port habe ich dann auch einfach mit lackiert

der letzte Test alles dran
Also weg mit der Folie!!

den Port habe ich mit Klettband an der Rückseite befestigt

und so sieht mein lang ersehntes Ergebnis aus.

Die HDD-Rahmen-Konstruktion

Die vielen Bohrungen im Glas gefallen mir nicht ganz so,
auch könnte der Aluwinkel oben drauf die LED´s mehr verdecken.
Aber jetzt ist erst mal fertig, vielleicht geh ich nochmal ran mal schauen.

PS:diverse Lackschäden wurden schon ausgebessert aber noch nicht fotofiert



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

capten, ich sabber hier gleich den ganzen Tisch voll

Das sieht super super super fu**ing geil aus.

PS: Wo hast du dann die tolle IDE Festplatte ausgegraben?

Na die IDE ist der Hammer, das schnellste was hier so rumschwirrt.



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Ist mir auch mal beim Case Lackieren passiert...

Hast dir eigentlich schon was wegen dem Wakü-Kreislauf überlegt?

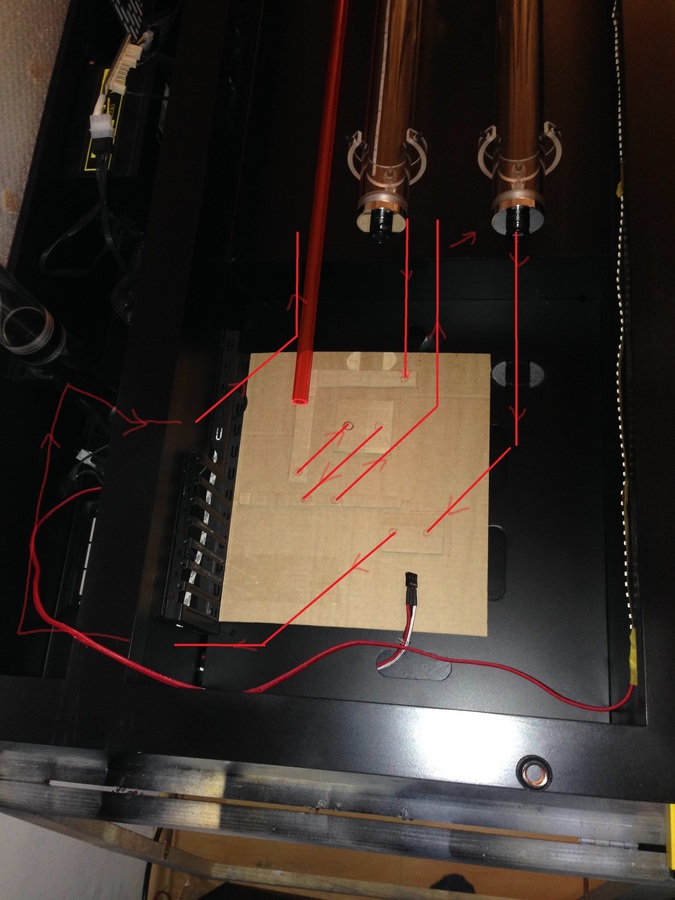

Nach 10-20 Zeichnungen fand ich die hier ganz gut:

Der Ausgang der Graka würde hier dann von der anderen Seite in den AGB gehen(also nicht von vorne, wie angedeutet).
Dann hätte ich 2 Rohre die zwischen den AGB´s verlaufen.

War von der Idee nur so angetan weil die Aufteilung wunderbar passt. Also die AGB´s würden dann gleichmäßig verteil auf der Breite stehen,
zwischen ihnen ist genug platz für die Rohre( denn die Murdermod Halter sind richtig Fett, dadurch wird der AGB fast doppelt so breit)

Man sieht ja auch das das MB nur 2/3 der Breite einnimmt, also um die Sachen im AGB-Bereich gleichmäßig zu verteilen muss man auch weiter nach unten(laut Foto nach rechts)

Nur ob ich die 3 kurzen parallelen um die CPU so hinkriege ist die Frage.
Da die Graka Anschlüsse ja nur nach oben oder unten gehen.
Früher hats mich genervt wenn ich Winkel brauchte weil die Anschlüsse vorne waren und jetzt ists grad umgekehrt.
Ich sage das deshalb weil eigentlich alle Rohre auf der selben Höhe verlaufen sollten. und die höchste Stelle wäre dann die der AGB´s,
aber evtl. sieht es auch gar nicht so schlimm aus wenn ich von der CPU niedriger direkt in die Graka fahre und dann nur unterhalb der Graka ein Winkel verbaue um auf das Niveau fürs Mittelfeld zu kommen.



[bennySB]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Oder du musst schauen mit zwei aufeinander folgenden 45 Grad Winkeln eine Stufe zu konstruieren, wenn es der Platz zulässt. (Handydisplay ist zu klein um es vernünftig zu sehen)



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Ne, mit so kurze Winkel fange ich gar nicht erst an.
Ich hab das alles schon durch und es hat mir nicht gefallen.

Von Monsoon gibt es da sowieso nur die Rotary Anschlüsse.
Das wird damit nix, aber erst mal abwarten.
Mal schauen wie die Anschlüsse vom EK-Kühler überhaupt liegen wenn er verbaut ist und ob die Diagonalen überhaupt hinpassen.

Aber so als grobe Richtung ist meine letzte Zeichnung schon mal nicht schlecht.
Man könnte das sogar weiter spinnen, über den ganzen Tisch verteilt.

egal ob jetzt Rohre, ich könnte dafür sogar Linien in das Glas vom HDD-DVD-Rahmen gravieren.
Dann würden diese Linien wie ein S-light leuchten.

Gut es muss aber immer einen Plan B geben.
Also falls noch jemand Ideen hat immer her damit.



[capten10]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Jetzt kommt es wieder Faust dick.
Das hier hätte ich mir in meinen kühnsten Träumen nicht vorstellen können.
Wieder ein absolutes Highlight was mein ganzes Projekt perfektioniert.

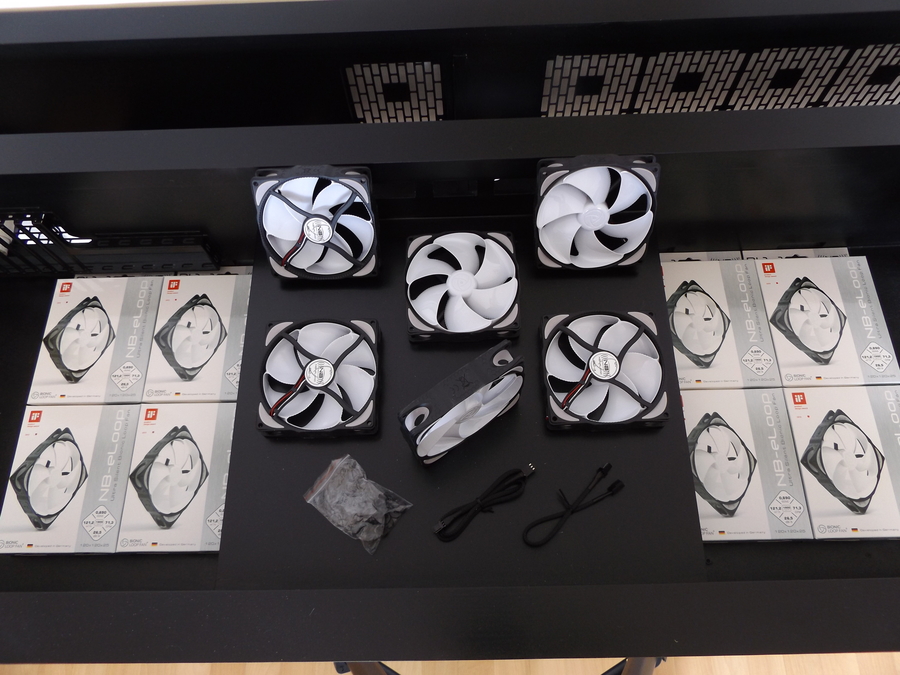

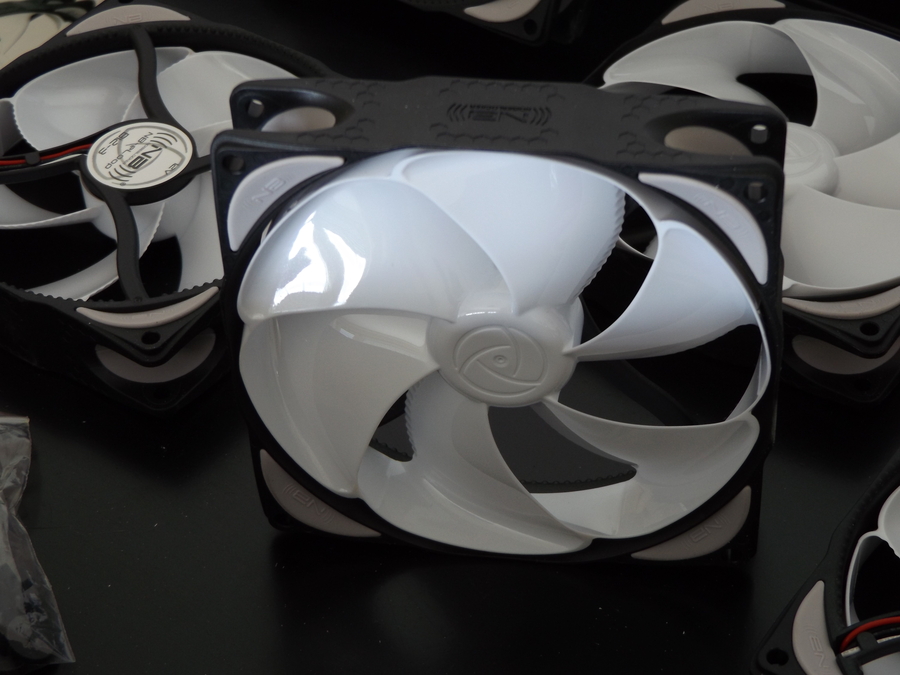

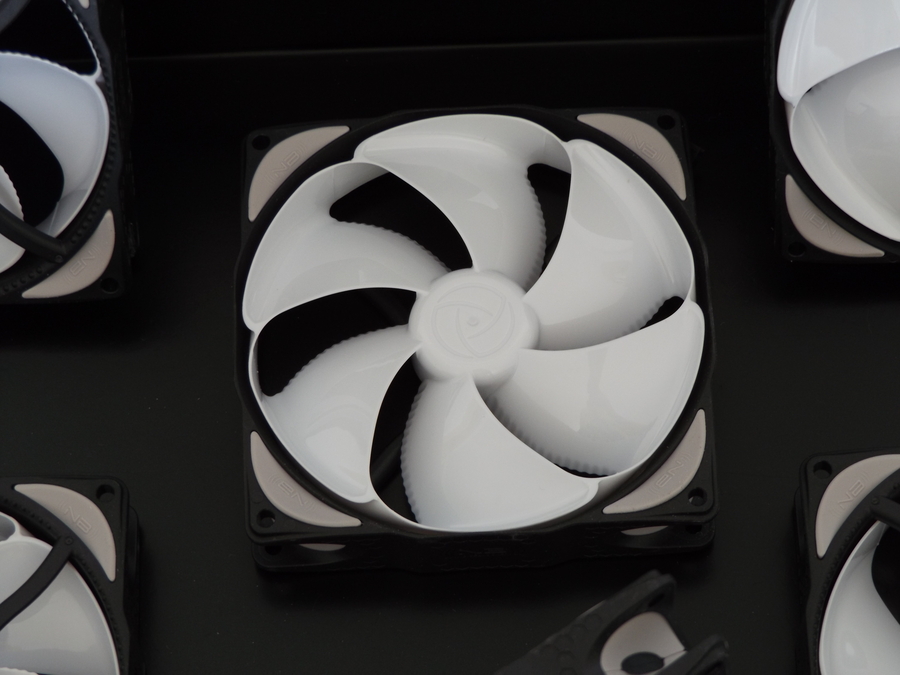

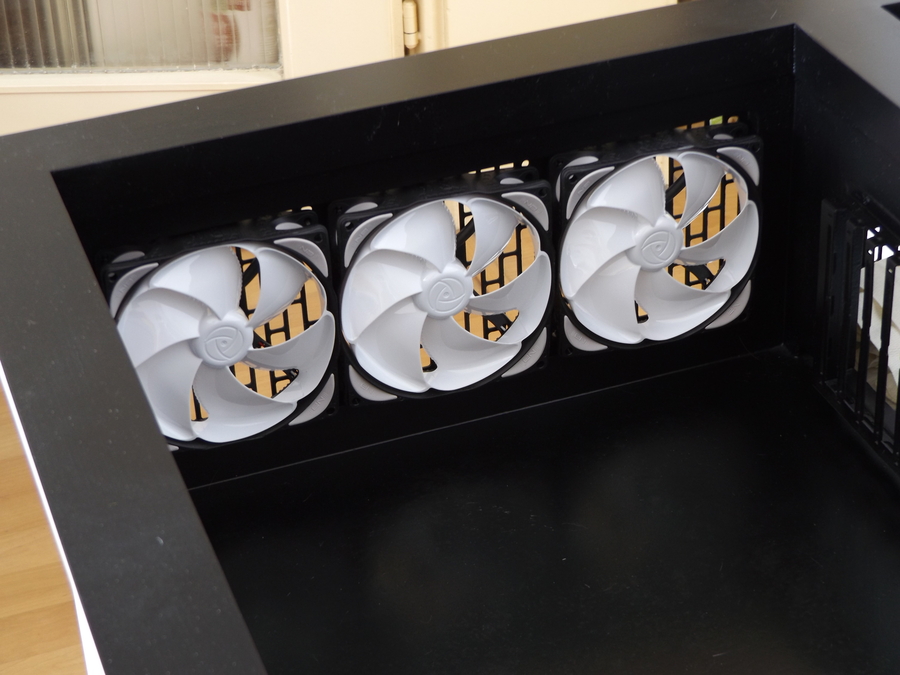

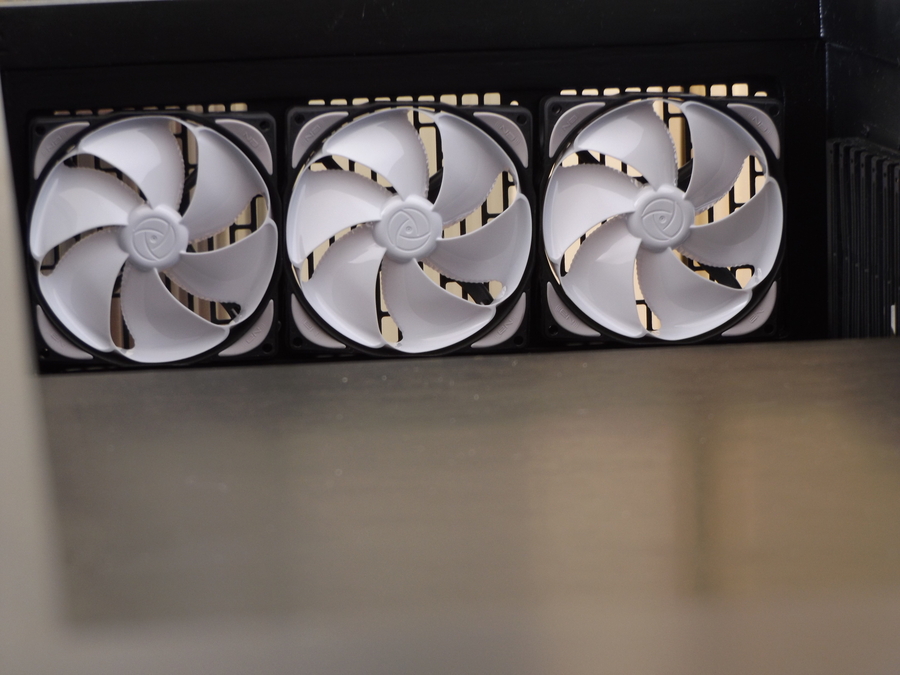

Ein riesen grosses Danke Schön an die Firma Blacknoise für die Bereitstellung der NB-eLoop Serie B12-3.

Die sind wirklich der absolute Wahnsinn und passen so wunder bar zu diesem Tisch.

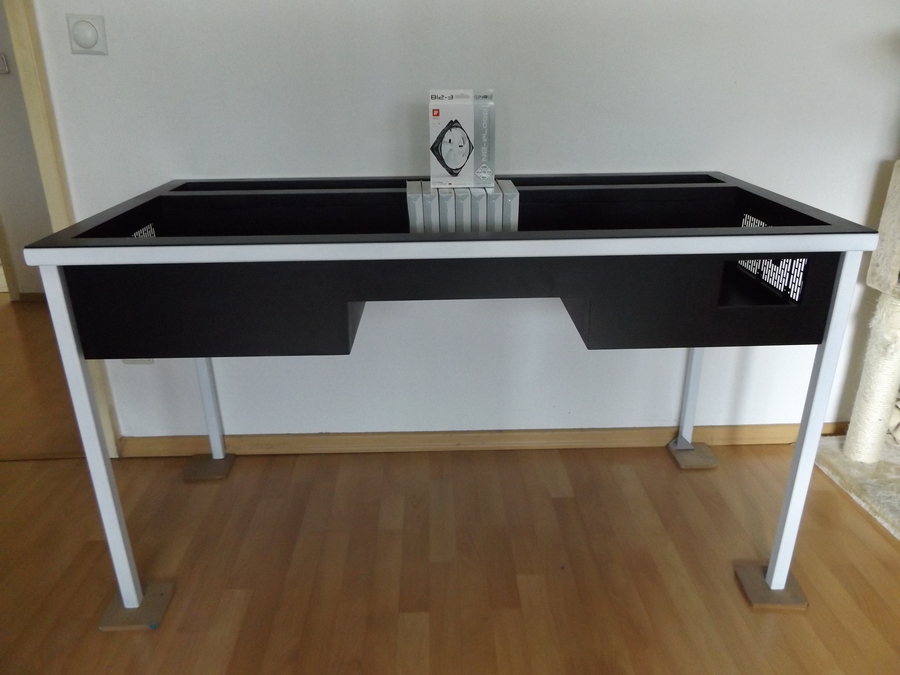

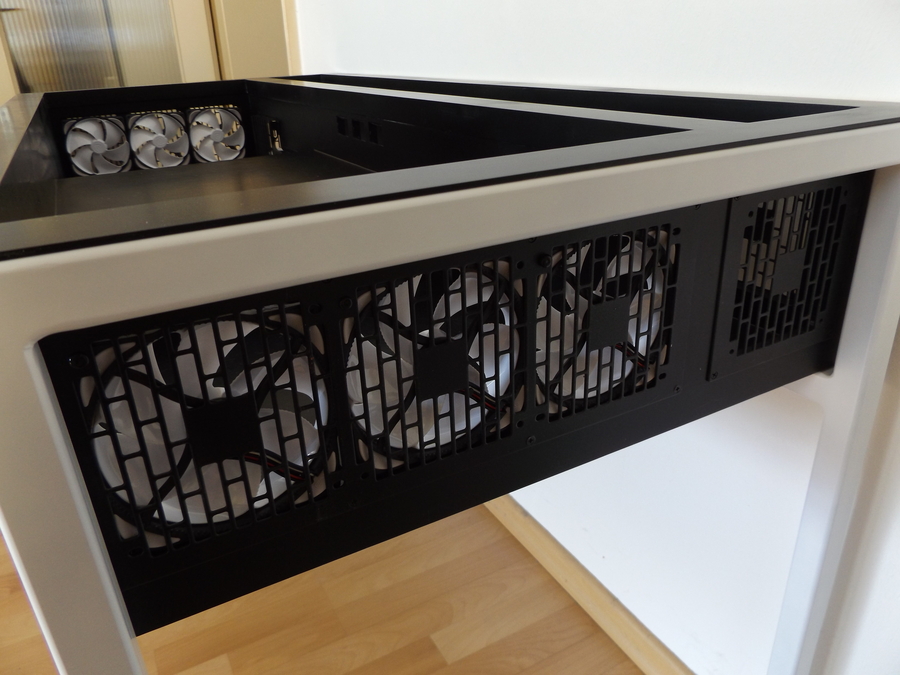

Hier können nun auch alle sehen wie der Tisch mit dem fertigen Rahmen aussieht.

Ich hätte euch liebend gerne noch die Glasplatte raufgelegt aber sie ist noch so gut verpackt und möchte wirklich kein Risiko eingehen. (es liegt noch viel Arbeit vor mir)

Genug der Worte ich lass die Fotos sprechen:



[bennySB]

AW: (Tagebuch)(Wakü Schreibtisch) Der Tisch Die 2.

Nette Zugabe an Lüftern xD

Wegen den Winkeln meinte ich jetzt keine gekauften, dachte schon daran die dann selber zu Biegen. Dafür hast du ja extra Rohr da mir dem sich sowas machen lässt.
