(Tagebuch)"Dreamy Water" Der Tisch Die zweite(FERTIG)

Werde ich das nächste mal machen!:P

Vorerst hier noch das 2. Video, vom Einbau der Hardware und der Wakü!

Eingebundener Inhalt
An dieser Stelle findest du externe Inhalte von Youtube. Zum Schutz deiner persönlichen Daten werden externe Einbindungen erst angezeigt, wenn du dies durch Klick auf "Alle externen Inhalte laden" bestätigst: Ich bin damit einverstanden, dass mir externe Inhalte angezeigt werden. Damit werden personenbezogene Daten an Drittplattformen übermittelt.
Für mehr Informationen besuche die Datenschutz-Seite.

So, bei mir hat sich wieder einiges getan.

Da ich schon seit geraumer Zeit 2 neue Tops von EKWB zu liegen habe bin ich nun nach der Modding Masters endlich dazu gekommen sie zu verbauen.

Hiermit auch gleich nochmal ein herzliches Danke schön an EKWB für die Bereitstellung eines zweiten DDC-Tops und des D5-Tops.

Ein "How to" für das DDC Top hatte ich bereits hier geschrieben.

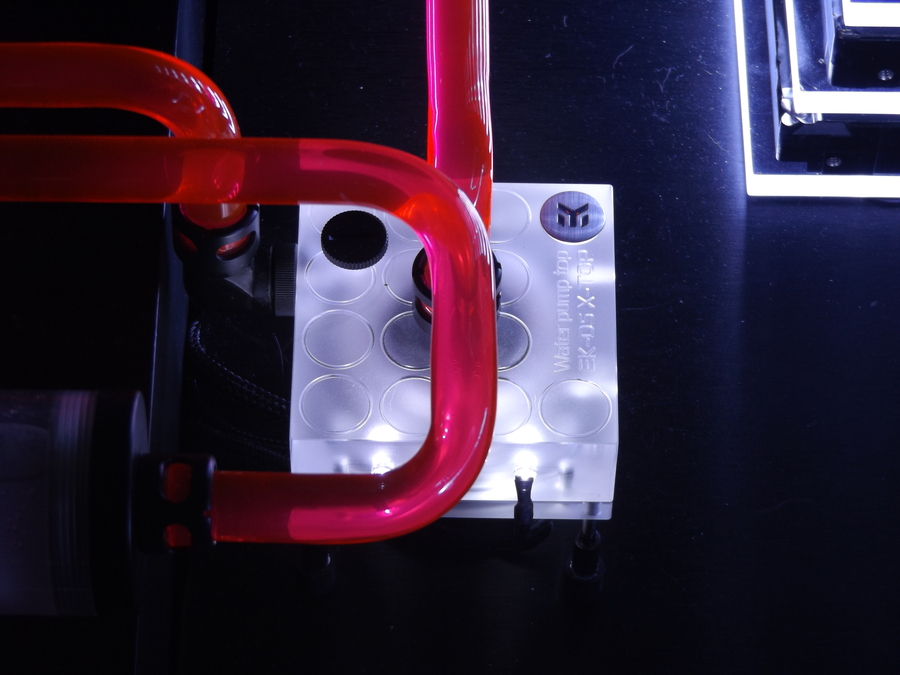

Nun zeige ich kurz wie ich den D5 Top verbaut habe.

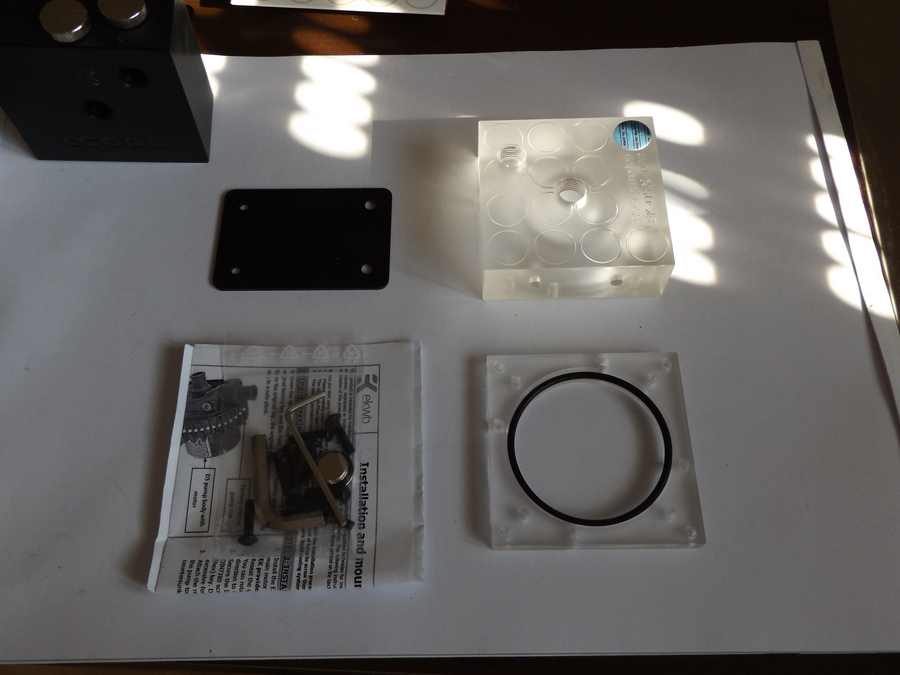

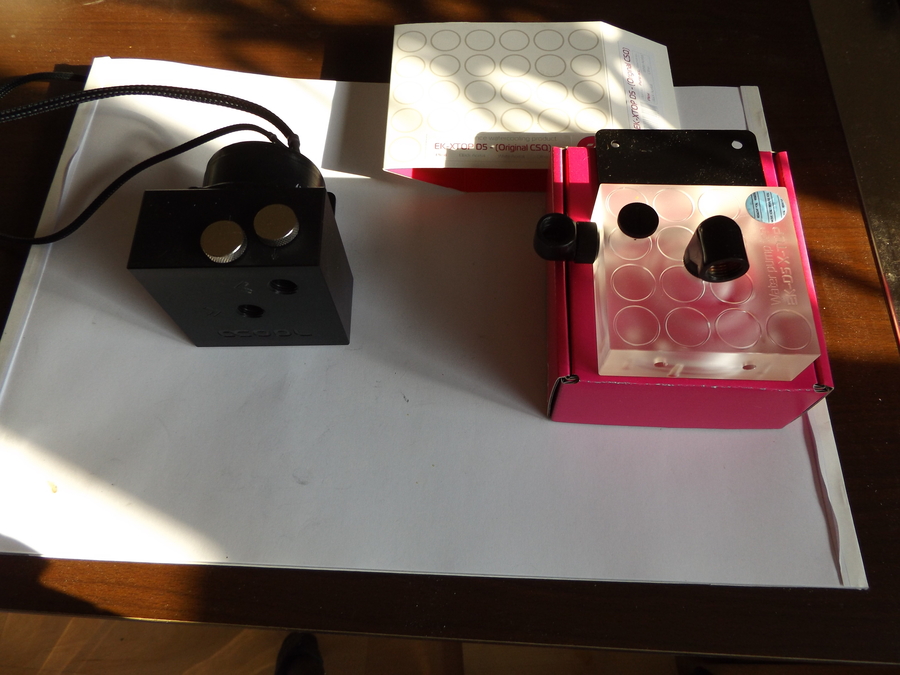

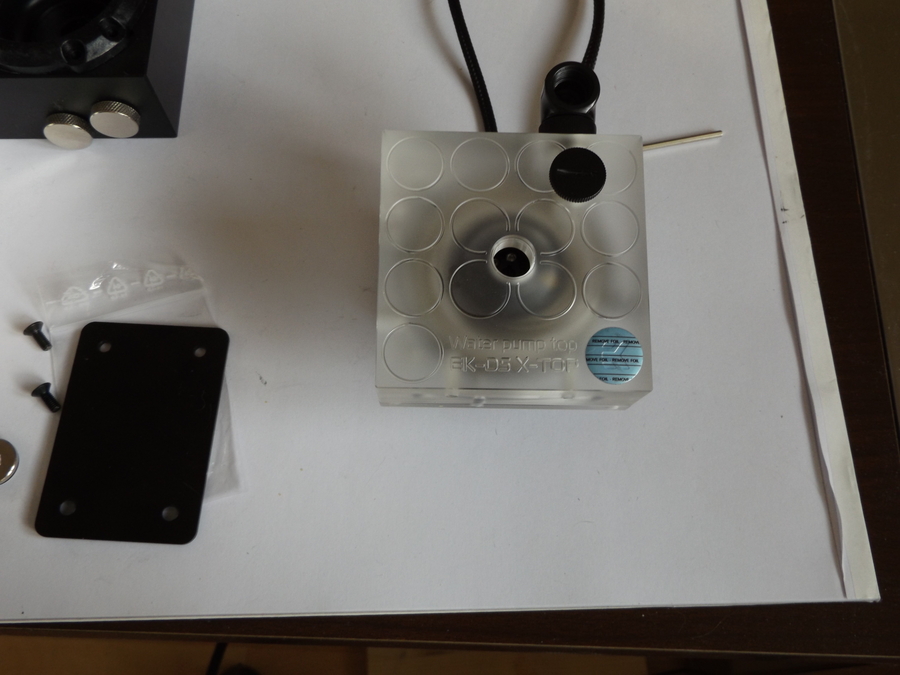

Hier wie immer die Grundaustattung,

dscf108294k37-jpg.837619


dscf1083clju9-jpg.837620

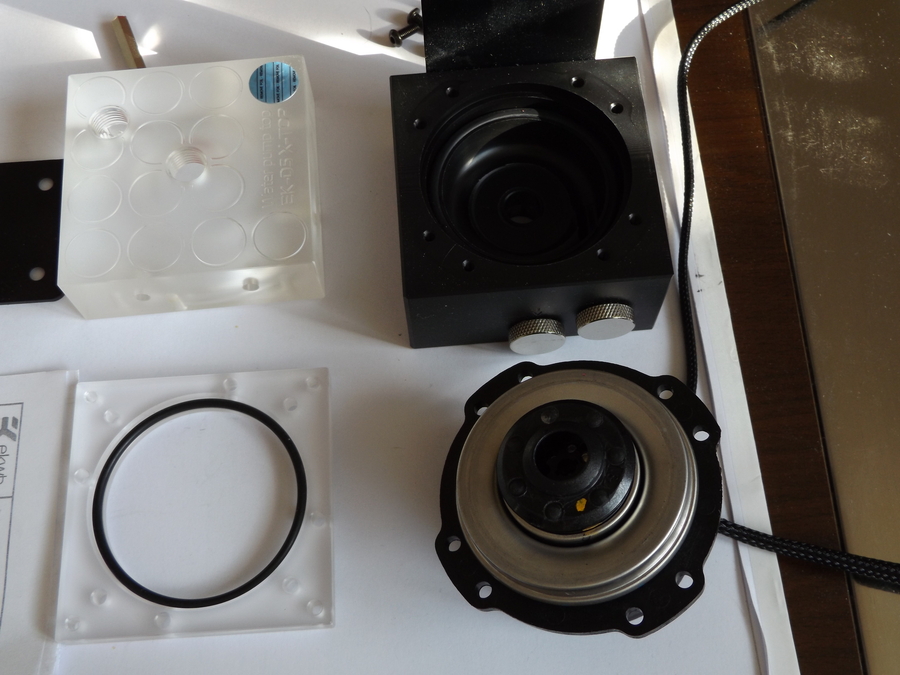

Ich hätte gedacht das es mit der D5 Pumpe etwas schwieriger wird wegen der Bauform aber auch hier ist es ganz simple.

Alten Dackel ab, neuen Deckel drauf :p

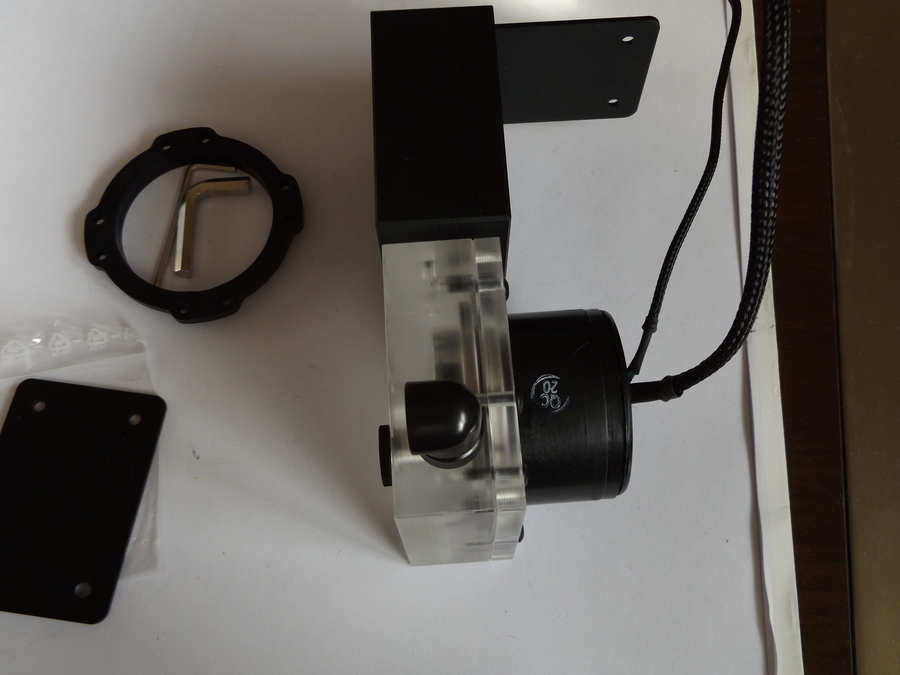

dscf10847qj9q-jpg.837621


dscf10850dkpf-jpg.837622

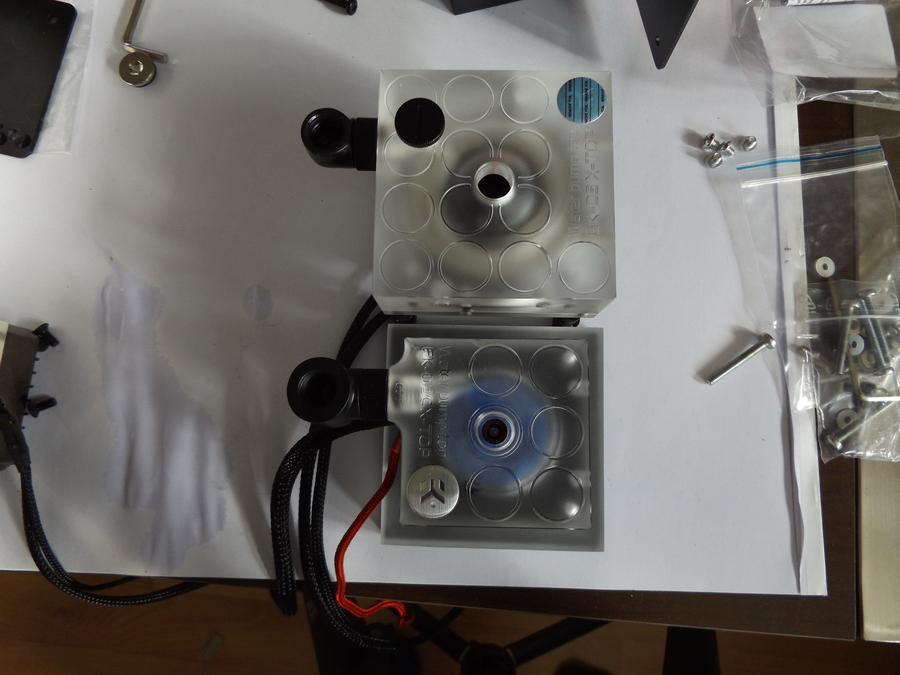

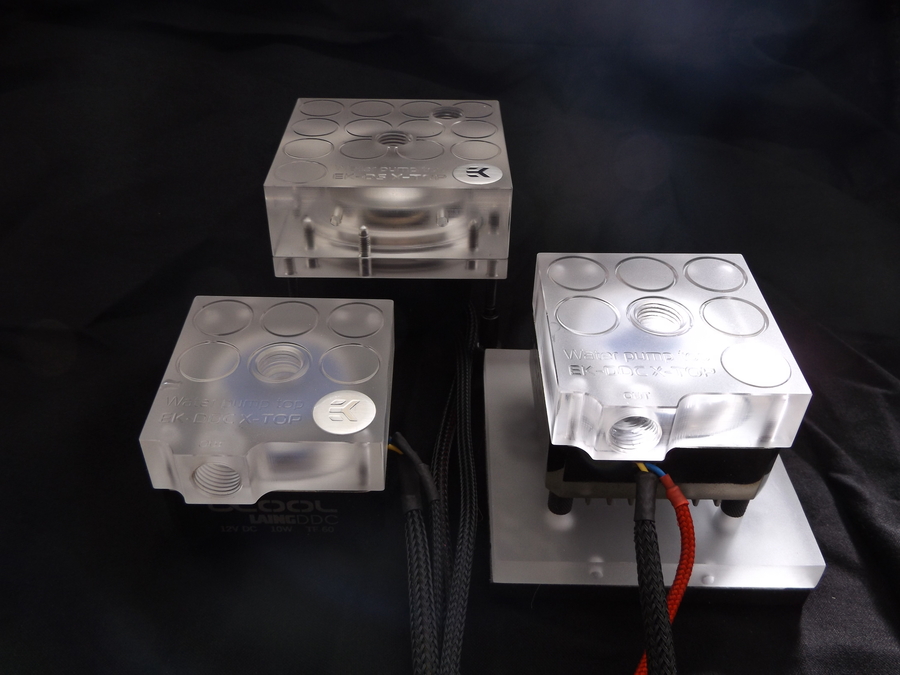

Da ich etwas Angst wegen der Größe hatte fand ich es ganz interessant zu wissen das der EK-Top im Vergleich zu Alphacool Top etwas flacher ist.

dscf10860xjlq-jpg.837623

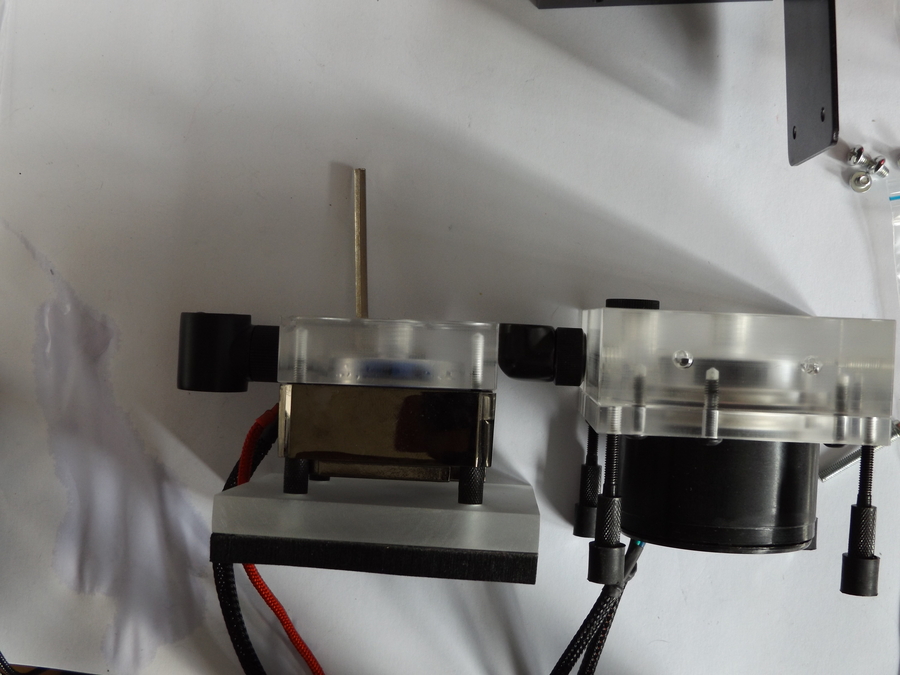

und mit ein paar Um- und Anbauten konnte ich den D5-Top auf das selbe Niveau des DDC-Tops bringen.

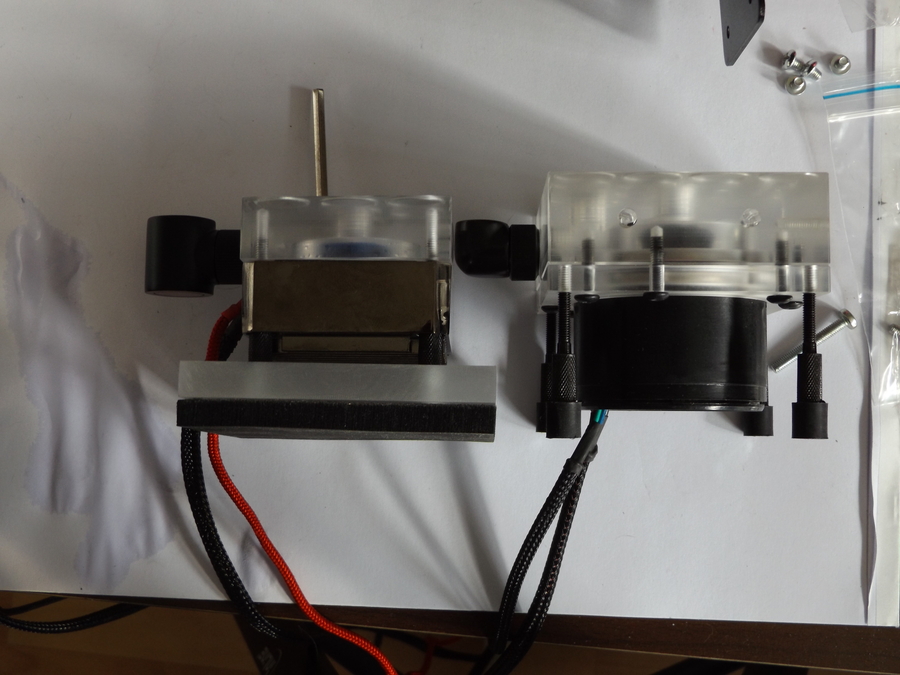

auf diesem Bild beachte man das Niveau des Ausgangs(dem Winkeladapter)

dscf1088b8j4m-jpg.837624


und hier die Unterkante zum hinstellen

dscf1089fej5y-jpg.837625


die Linie des Eingangs stimmt auch überein

dscf10906kkjw-jpg.837626


Ich dachte ich müsse das Acrylrohr zum Eingang neu biegen da der Abstand etwas größer ist, ich konnte mir aber mit einer Muffe behelfen.

Was optisch auch sehr gut aussieht da die Monsoon Anschlüsse dann leicht versetzt sind

dscf1141z8lqo-jpg.837630


dscf1095znkif-jpg.837627


dscf1130dxj4w-jpg.837628


dscf1131kujph-jpg.837629


Also fürs erste wars das einmal, ich werde jetzt aber wieder Täglich Updates bringen denn es hat sich viel getan. :rolleyes:


Anhänge

  • dscf108294k37.jpg
    440 KB · Aufrufe: 352
  • dscf1083clju9.jpg
    395,7 KB · Aufrufe: 353
  • dscf10847qj9q.jpg
    427,3 KB · Aufrufe: 351
  • dscf10850dkpf.jpg
    372 KB · Aufrufe: 354
  • dscf10860xjlq.jpg
    373,9 KB · Aufrufe: 361
  • dscf1088b8j4m.jpg
    390,5 KB · Aufrufe: 349
  • dscf1089fej5y.jpg
    407,5 KB · Aufrufe: 347
  • dscf10906kkjw.jpg
    442,1 KB · Aufrufe: 346
  • dscf1095znkif.jpg
    378,6 KB · Aufrufe: 342
  • dscf1130dxj4w.jpg
    424,3 KB · Aufrufe: 353
  • dscf1131kujph.jpg
    391,2 KB · Aufrufe: 353
  • dscf1141z8lqo.jpg
    390,1 KB · Aufrufe: 348
Cool dass es weiter geht!
Wie bist du mit Phobya Flüssigkeit zufrieden??

Habe genau DAS gerade in einem anderem Forum geschrieben:

und jaaa die UV-rote Kühlflüssigkeit hat mir dann doch zu oft den Filter verstopft.
Da ich grad nix anderes da habe habe ich das CKC cape kelvin genommen, was schon genauso milchig aus der Flasche kam. Ist also auch nur von kurzer Dauer.
Aber seht mal hier:

Der Aurora Effect ist der Wahnsinn!!

Eingebundener Inhalt
An dieser Stelle findest du externe Inhalte von Youtube. Zum Schutz deiner persönlichen Daten werden externe Einbindungen erst angezeigt, wenn du dies durch Klick auf "Alle externen Inhalte laden" bestätigst: Ich bin damit einverstanden, dass mir externe Inhalte angezeigt werden. Damit werden personenbezogene Daten an Drittplattformen übermittelt.
Für mehr Informationen besuche die Datenschutz-Seite.

Bin da also auch etwas ratlos, da ich nun nicht weiß welches UV-rot ich nehmen soll.
Ich will zwar schnellst möglich Weißes Wasser haben da es ja leider kein Richtiges UV-Rot gibt.
Aber zur Gamescom gehe ich noch mit den Orangenen Acrylrohren.
Dieses ganze Orange und Pink auf den Fotos sieht zwar schick aus, passt aber nicht zu den Kabel und dem Mainboard.

Also bleibt mir nur noch UV-Weiß in Verbindung mit transparenten Rohren.
Ich hoffe das der Blau-stich unter UV-Licht nicht störend wirkt.
Ich denke aber das jeder dieses UV-Weiß(blau) von Diskos etc so gewohnt ist, das man es doch immer mit weiß in Verbindung setzt.

Ansonsten nehm ich halt doch nur einfaches Weiß(Pastel- oder Icewhite) das wirkt im dunkeln bestimmt immernoch.

Oke, dann nehm ich AC Double Protect Ultra...
Ich dachte halt ne leuchtende flüssigkeit und Uv leds in das plexi von den kühlern

Oke, dann nehm ich AC Double Protect Ultra...
Ich dachte halt ne leuchtende flüssigkeit und Uv leds in das plexi von den kühlern

Also UV LED´s im Kühler bringt sehr sehr wenig, bis fast gar nichts. Wenn dann nur in transparenten Acryl-Kühlern, aber in den Satinierten Acrylkühlern von EK sieht man nix, zu mindest auf Fotos, in Live schon eher.
Bzw sind LED-Strips schon effektiver.

Na versuchen kannst du es doch , ich kenne ja dein Build nicht.
Ich habe halt nur schon oft versucht AGB´s durch diese Beleuchtungsmodule mit Schwarzlicht LED´s zum leuchten zu bringen aber ohne Erfolg.
Die Kühlflüssigkeit leuchtet durch meine EK- Kühler(die satinierten) nicht und in die Graka(transparentes Acrylglas) habe ich noch gar nicht rein geschaut, glaub ich habe auch nicht mal ein Foto davon .

Weiter geht's , hatte viel um die Ohren die Tage und die Hitze hier unten ist unerträglich ;(

Es hatte mich beim letzten Transport des Tisches, schwer gewundert, warum sich die Wanne, nicht so einfach wie erwartet aus dem Gestell heben ließ.
Es war doch alles genau ausgemessen, die Kratzspuren am Rahmen gaben mir auch zu denken aber irgendwie stand ich auf der Leitung :lol:

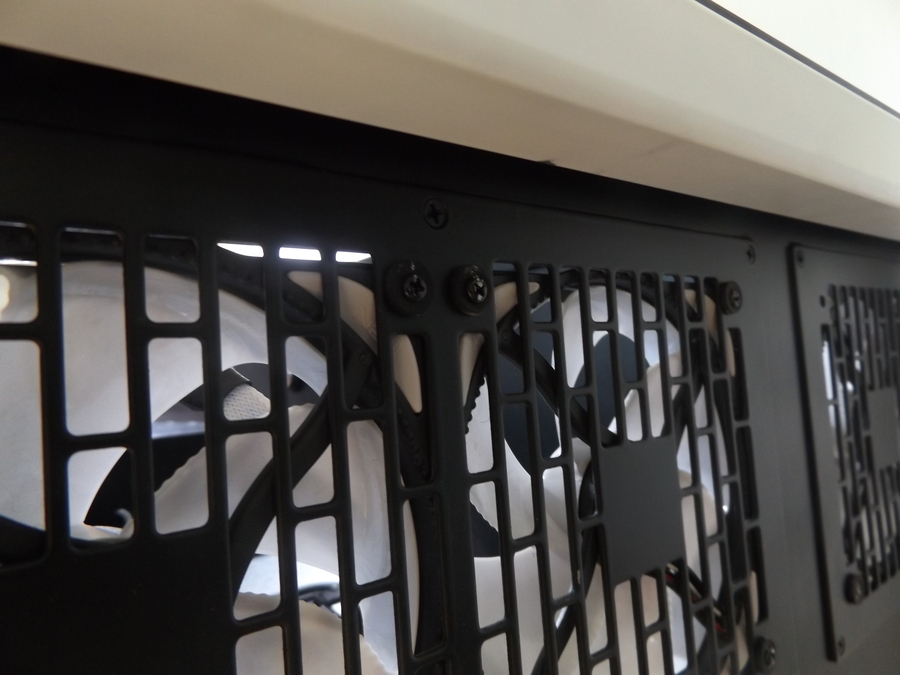

Die Schrauben der Ventilatoren waren Schuld

dscf1075otjjd-jpg.838188

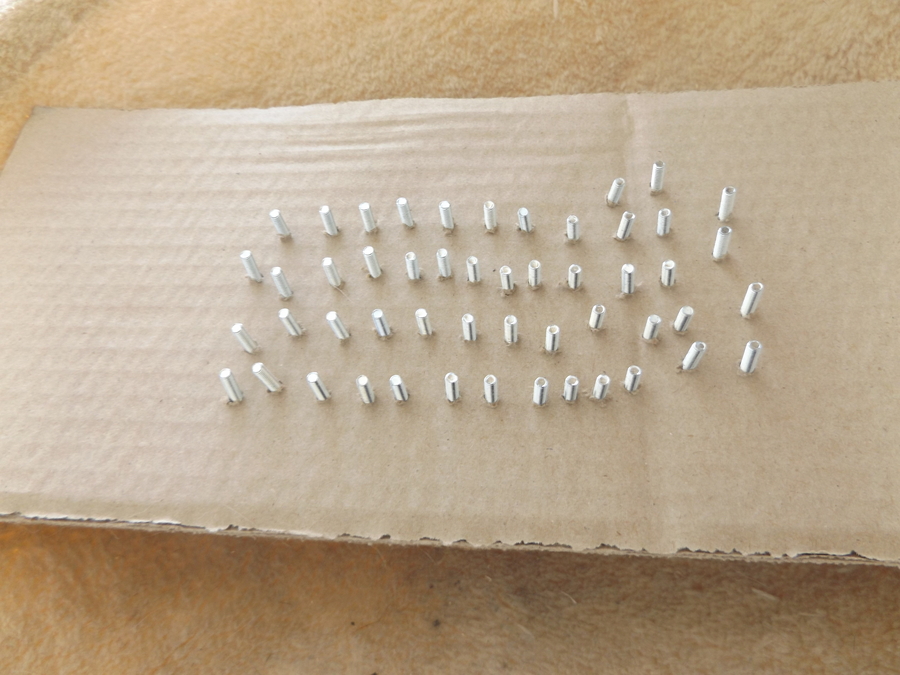

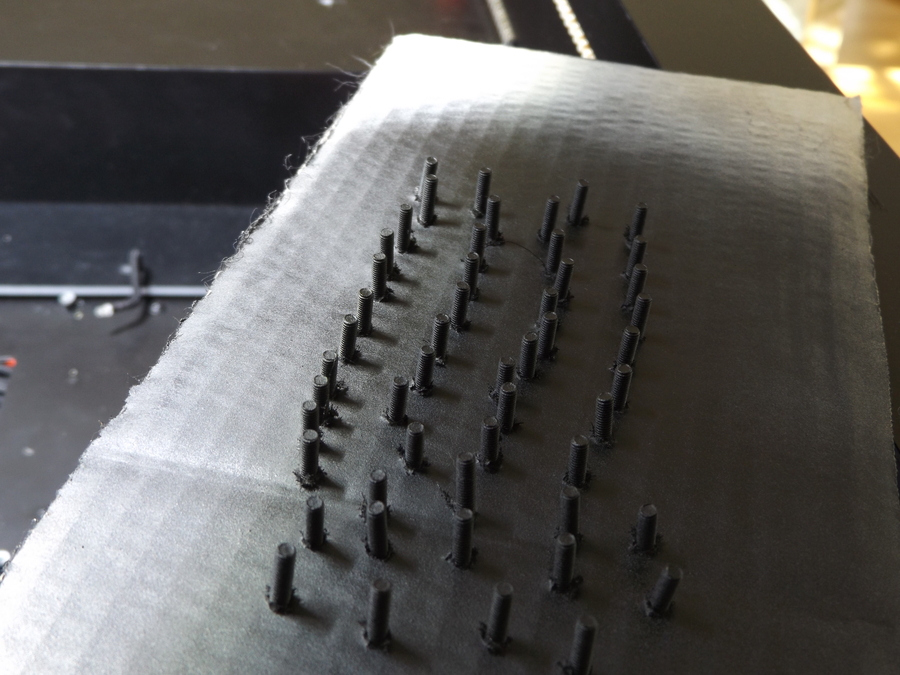

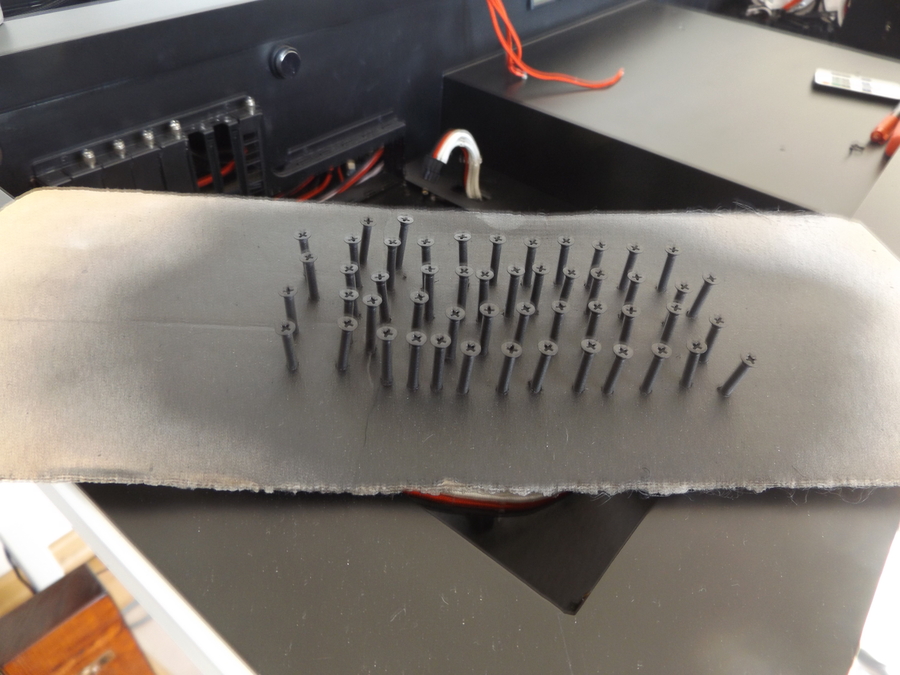

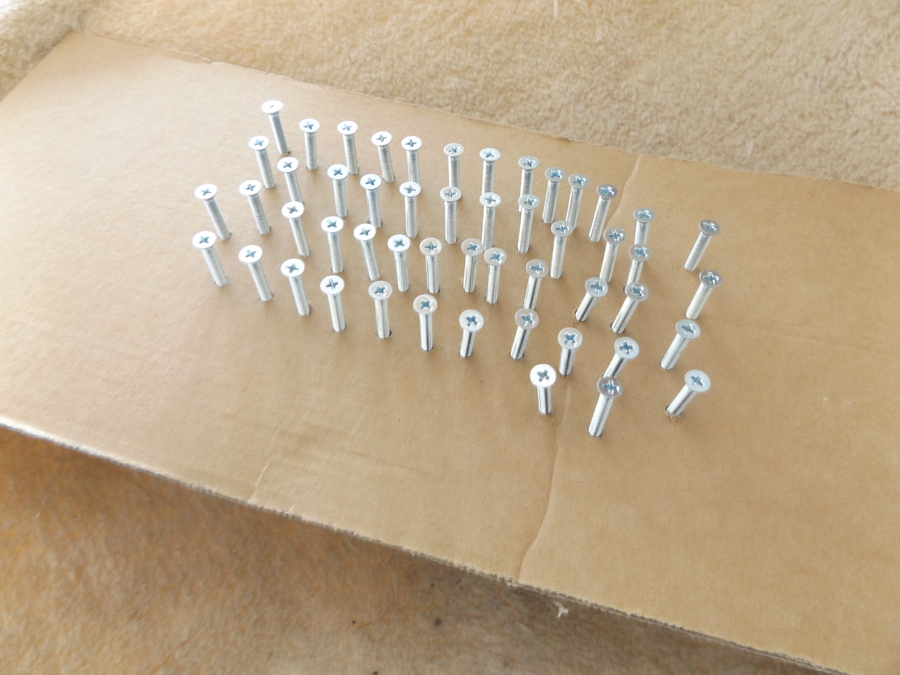

Also mussten erstmal 48 Senkschrauben in der richtigen Länge besorgt werden.
Sie wurden natürlich auch farblich anpassen.
Senkungen in die Blenden brauchte ich zum Glück nicht machen, sie haben genau rein gepasst.

dscf106081jhj-jpg.838189


dscf1061wljym-jpg.838190


dscf10783ekzh-jpg.838191


dscf1081t9jj7-jpg.838192

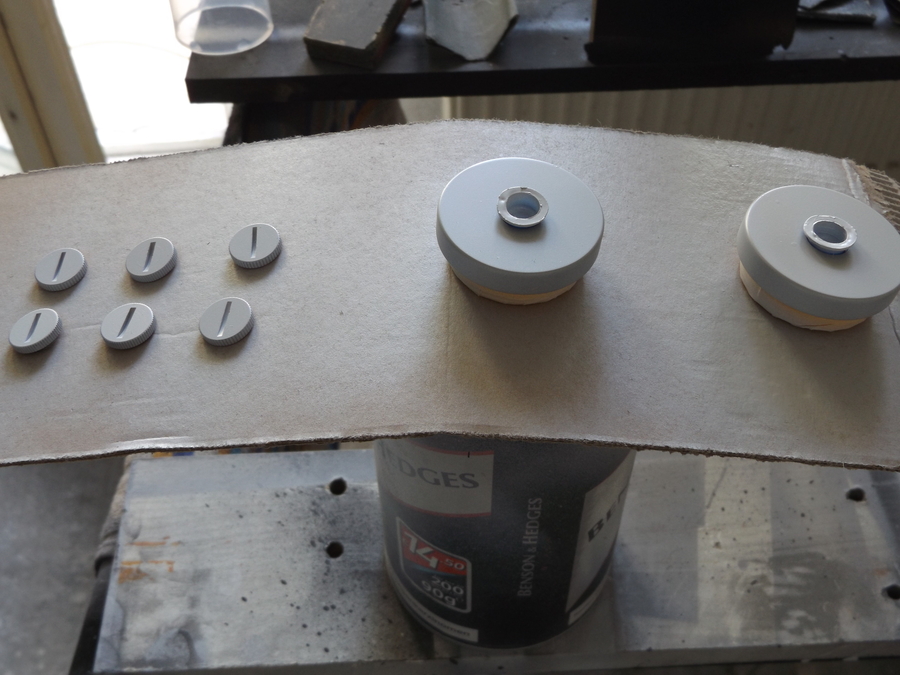

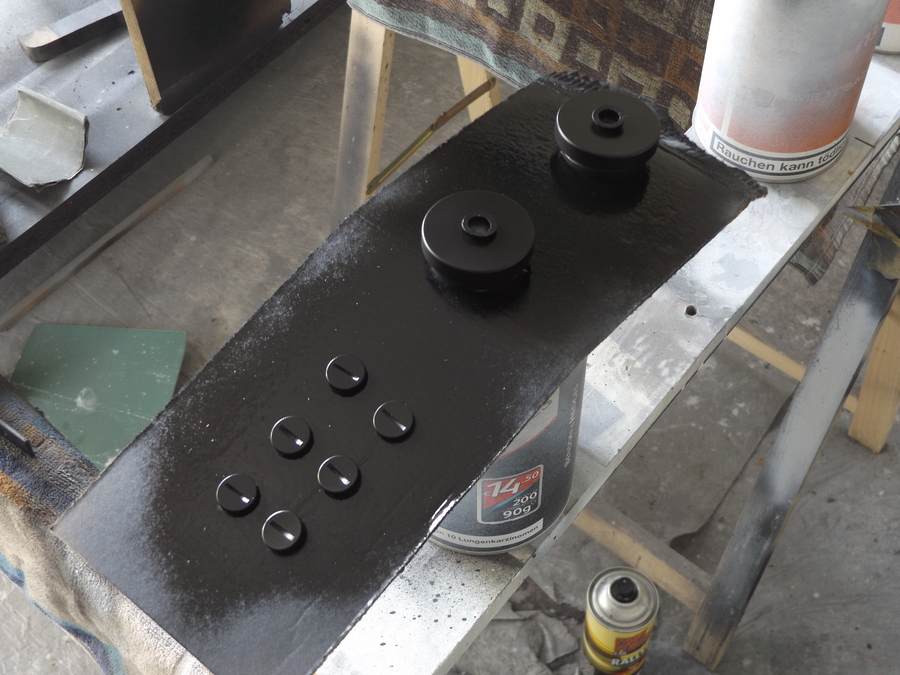

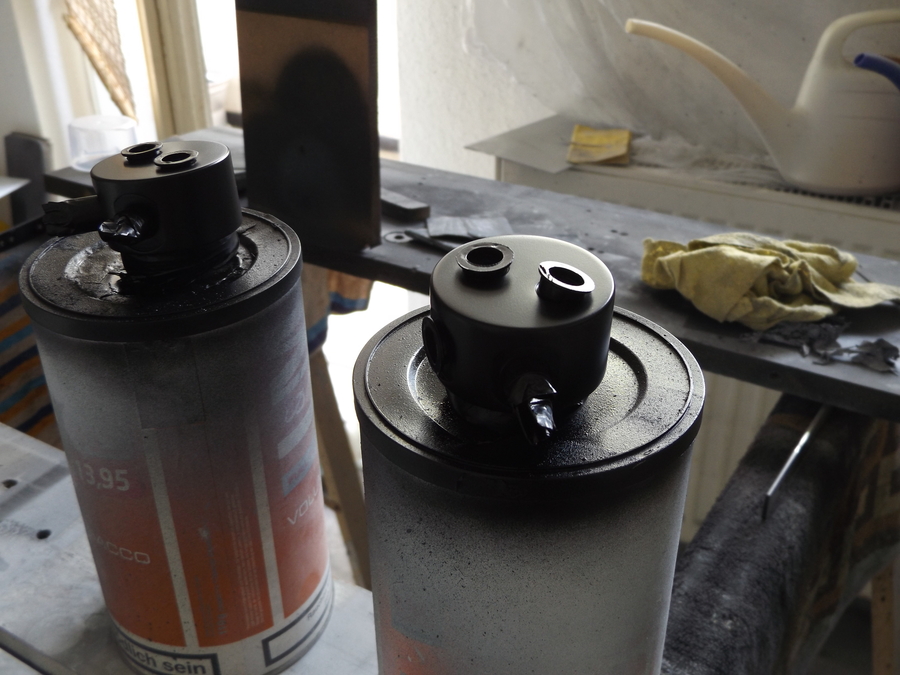

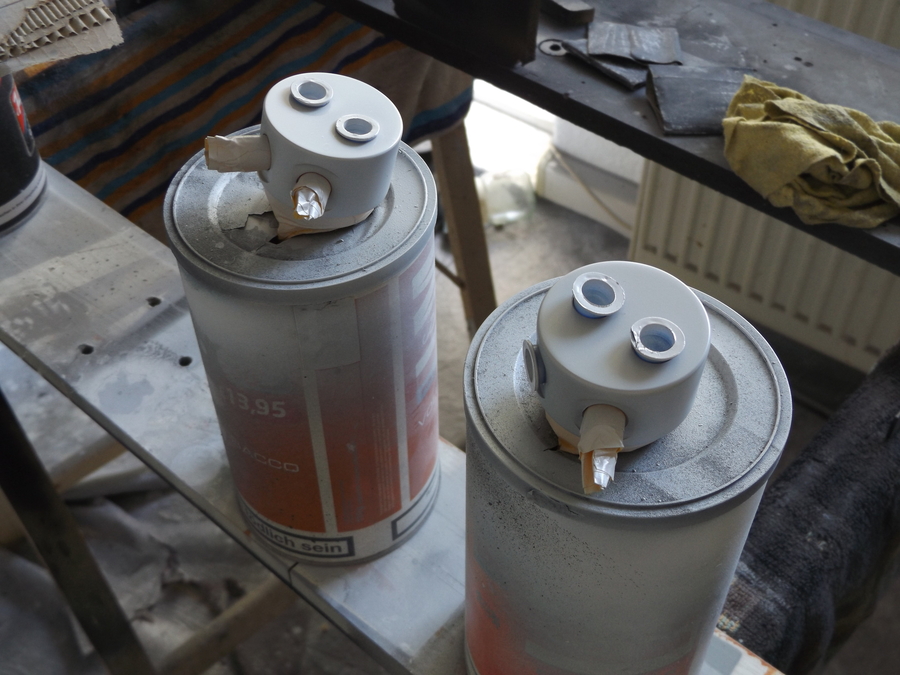

Auch wenn nur wiederwillig aber da das Nickel der AGB´s nicht ins Build passt, musste ich sie auch umlackieren

dscf10975ujgq-jpg.838193


dscf1098qhjuo-jpg.838194


dscf11097ekw7-jpg.838195


dscf1111b5kvp-jpg.838196


gleich viel besser

dscf1135lfkf4-jpg.838197

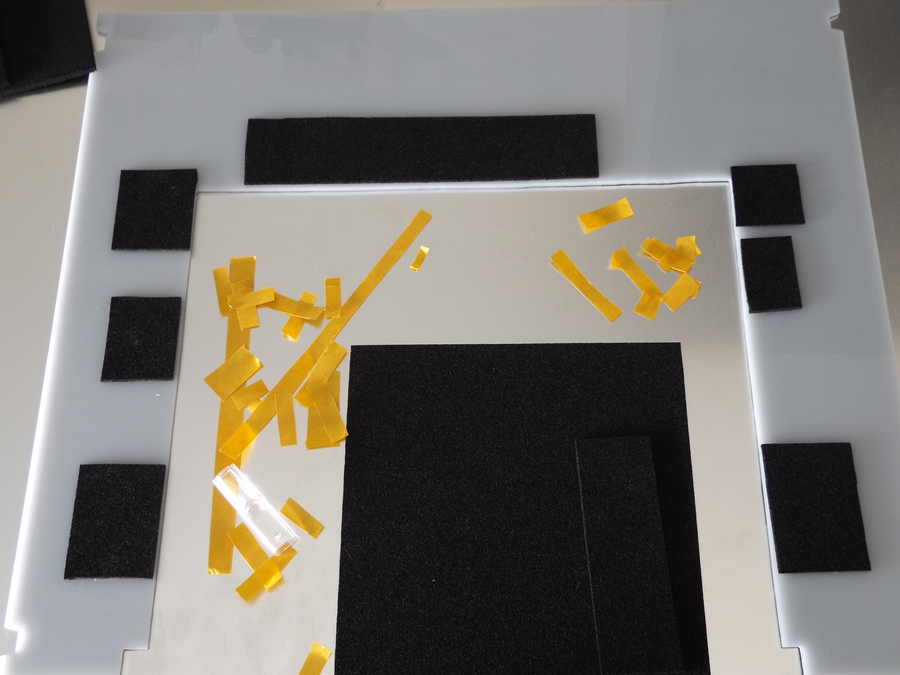

Die Idee der Kabeldurchführung habe ich vom Noctural Hunter, die hat mir sehr gut gefallen.
Da ich alle Kabeldurchgänge der Plexiplatte nochmal überarbeitet habe, wurden dann Rückseitig 3mm Moosgummimatten aufgeklebt und Lamellenförmig aufgeschnitten.
Der Folienbezug wurde in dem Arbeitsgang auch nochmal erneuert.

dscf1116fojlj-jpg.838198


dscf1117fakma-jpg.838200


dscf1118wzk7b-jpg.838201


Das wars fürs erste mal wieder.
Ich hoffe die hintere Aluplatte würd langsam fertig, sie bringt mich echt zu verzweifeln.
Nachdem ich immer mal eine Woche gewartet habe, ob der Klarlack vielleicht länger braucht zum trocknen, nein nix immer das selbe.
Die Schwarze Farbe ist immer Bomben fest und hart aber sobald der Klarlack drauf kommt weicht es eine der unteren Schichten auf und bleibt weich.
Man kann dann ganz leicht mit dem Fingernagel reindrücken, wie hartes Gummi oder weicher Kunststoff.
Ich habe das Motip Programm jetzt durch und Duplicolor(ich weiß sind beides die selben).
Auf jeden Fall kann ich damit meine Klavierlack Beschichtung abhaken.
Ich versuch es jetzt noch mit einem Glanzlack und wenn das auch Probleme gibt, lackiere ich die Platte Matt.​


Anhänge

  • dscf1075otjjd.jpg
    368,7 KB · Aufrufe: 511
  • dscf106081jhj.jpg
    480,1 KB · Aufrufe: 504
  • dscf1061wljym.jpg
    477,5 KB · Aufrufe: 493
  • dscf10783ekzh.jpg
    448,4 KB · Aufrufe: 499
  • dscf1081t9jj7.jpg
    456,3 KB · Aufrufe: 488
  • dscf10975ujgq.jpg
    470,7 KB · Aufrufe: 503
  • dscf1098qhjuo.jpg
    432,3 KB · Aufrufe: 485
  • dscf11097ekw7.jpg
    499,6 KB · Aufrufe: 496
  • dscf1111b5kvp.jpg
    444,7 KB · Aufrufe: 488
  • dscf1135lfkf4.jpg
    519,6 KB · Aufrufe: 496
  • dscf1116fojlj.jpg
    409,9 KB · Aufrufe: 499
  • dscf1117fakma.jpg
    416,5 KB · Aufrufe: 464
  • dscf1118wzk7b.jpg
    322,5 KB · Aufrufe: 475
Hi, irgendjemand meinte doch mal, man kann sich mit einer Phobya Lüftersteuerung den Durchfluss anzeigen lassen?
Ich find den Beitrag nicht und bei den Phobya Steuerungen steht auch nichts dergleichen.
Welcher Phobya war das nochmal?

Ich hab mich mal etwas mit einer Beschriftung für die Temperaturanzeigen beschäftigt um eine passende beleuchtete Blende dafür zu erstellen.
Meine erste Idee war eine dünne Acrylplatte zu hinterleuchten.
Vorderseite nur die Beschriftung drauf zu kleben dann Lackieren und das Klebeband wieder entfernen. Bzw. auch umgekehrt,
die ganze Blende mit einer Folie zu beziehen und die Beschriftung einfach nur heraus zu schneiden

Also habe ich mir erst mal lange den Kopf über den Schriftstil zerbrochen und mich dann für den Sonic Font entschieden.
Den wollte ich dann auf eine Folie (für Folienschnitte) ausdrucken um die Buchstaben mit Skalpell auszuschneiden.

Leider fand mein Drucker das gar nicht lustig. Die Folie nehmen und drucken war noch ok. Er hat die Folie leider nur nicht wieder ausgespuckt.
Hat mich nur 2-3 nerven zerreibende Tage gekostet um dann festzustellen das ich die Idee nicht umsetzen kann.

dscf1040v7kzs-jpg.838967


dscf1053uxjm7-jpg.838968

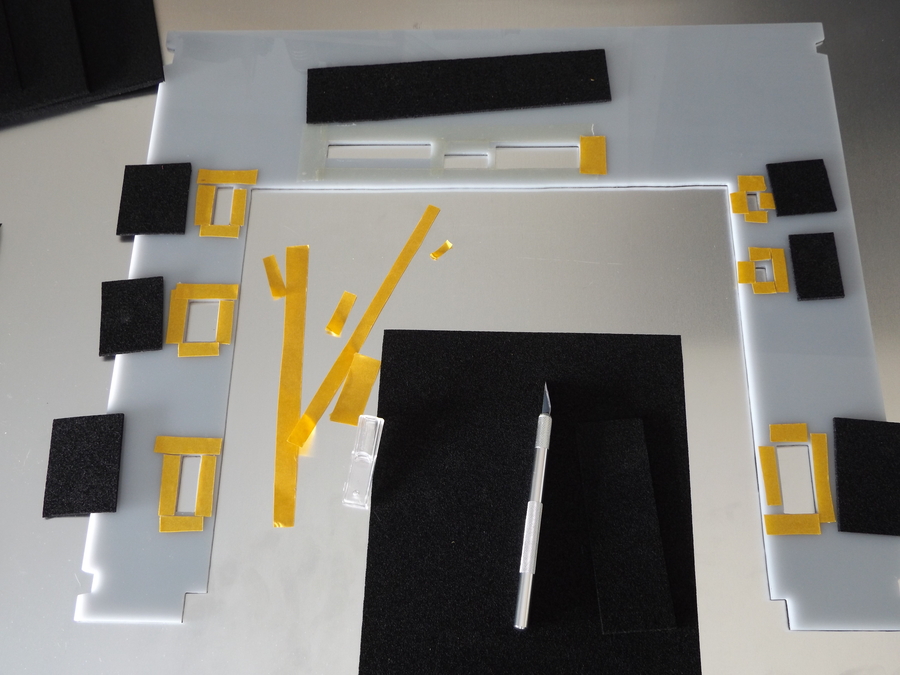

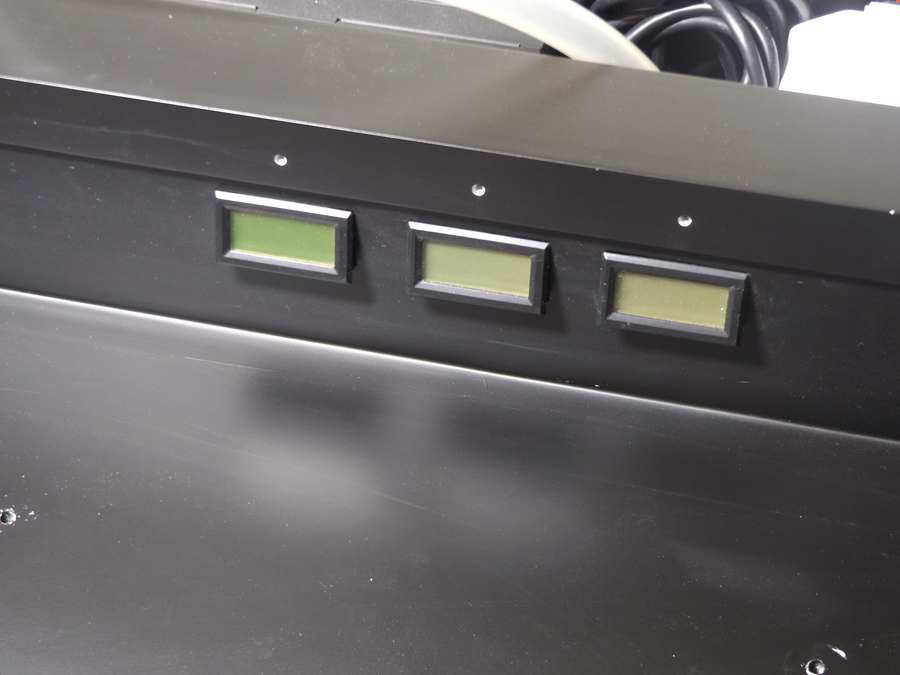

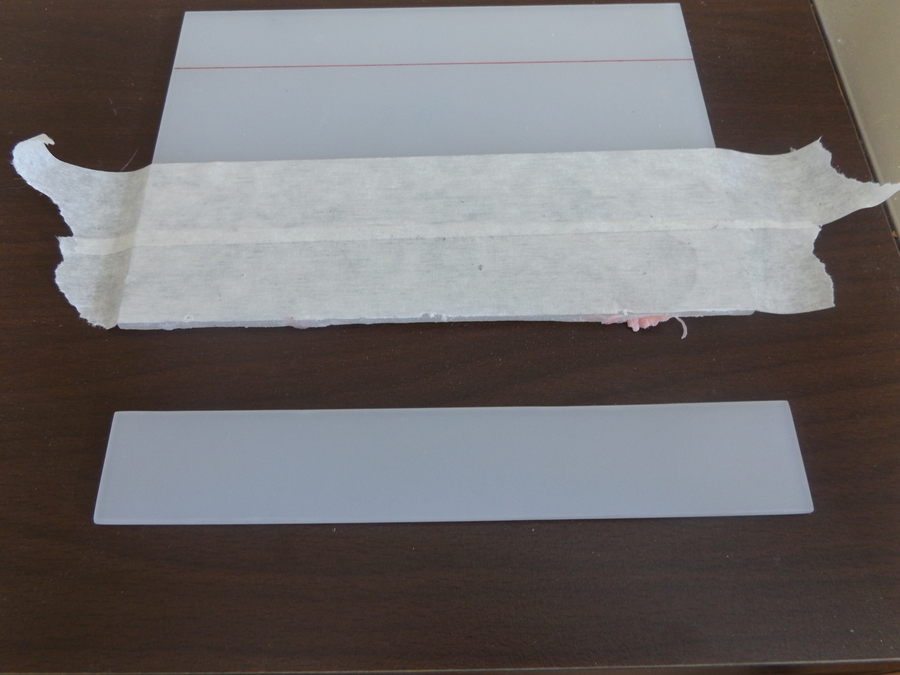

Irgendwann nebenher habe ich die Blende mal zurechtgeschnitten. Material= True LED, Acrylglas 3mm
Ließ sich irgendwie anders schneiden als gewohnt, musste ich danach halt mehr schleifen und polieren.

dscf1054m9ja7-jpg.838969



Dann fiel meine Wahl doch auf einen Plotter.
Leider sind die Geräte nicht unbedingt günstig zu erwerben. 150-160€ war das günstigste und ob das was taugt?.
Gebraucht ging leider auch nix und wenn dann immer noch für 130€.
Also bin ich mal in ein paar Copyshops gerannt.

Der Angestellte hat mir beim ersten mal nicht ganz zugehört und alles total falsch ausgedruckt also durft ich einen Tag später nochmal hin.

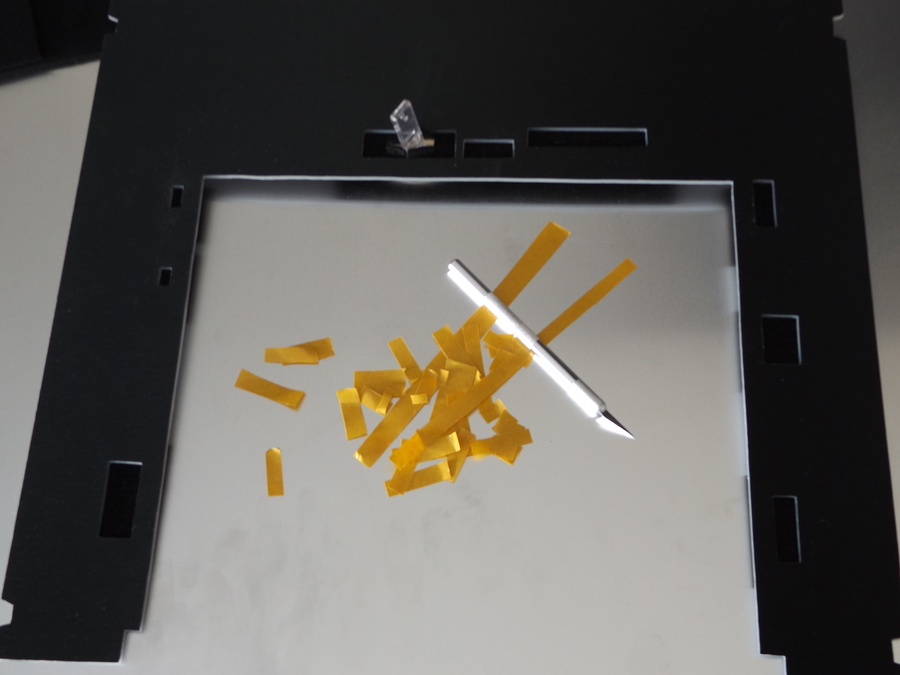

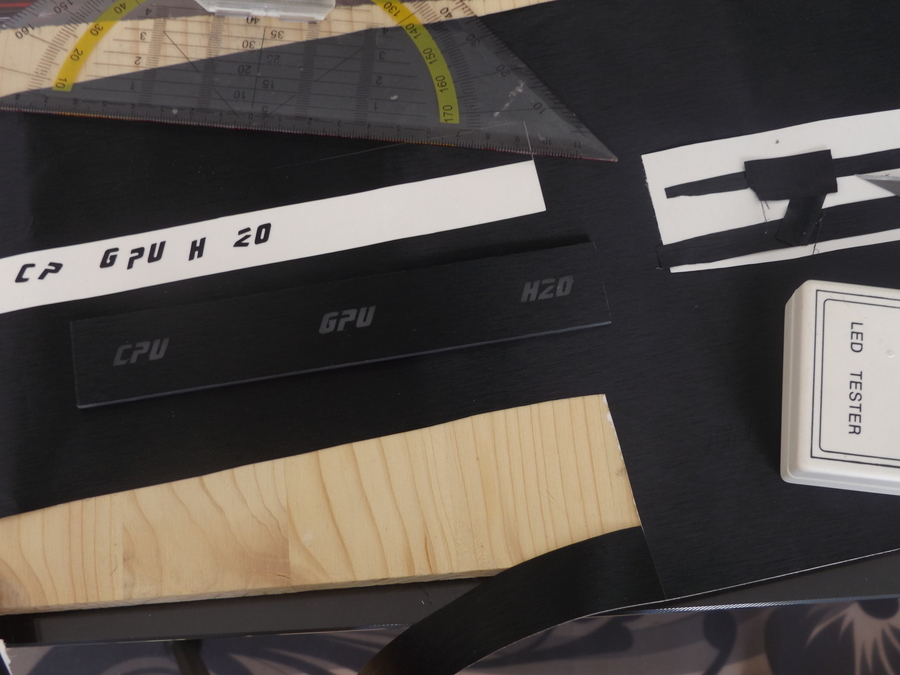

Gut, als ich dann alles hatte habe ich die Folie auf die Blende geklebt.

dscf1059uqk1b-jpg.838970

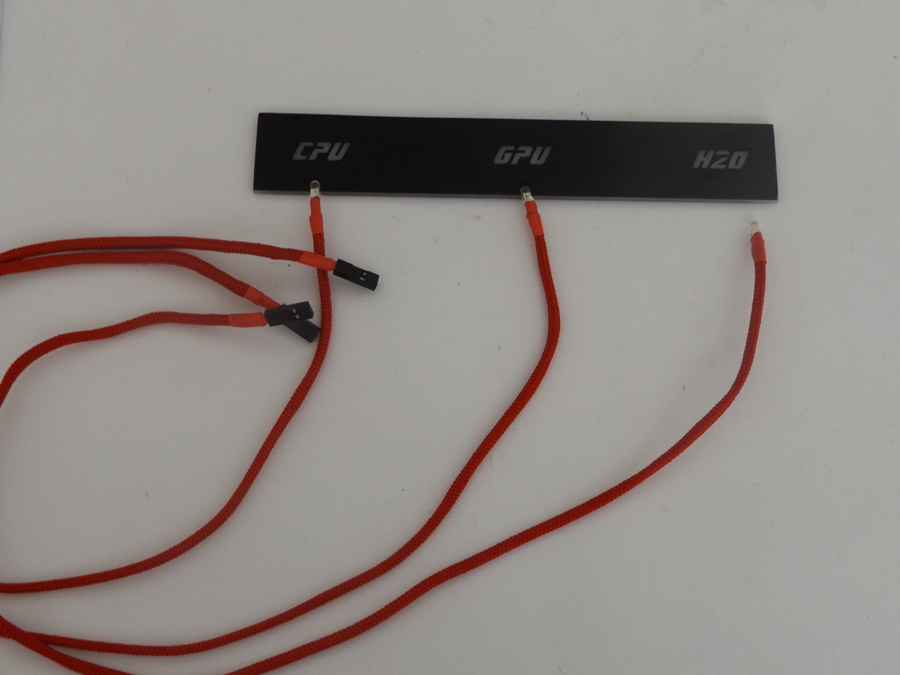

die Led´s dafür gebaut

dscf1062k9jew-jpg.838971

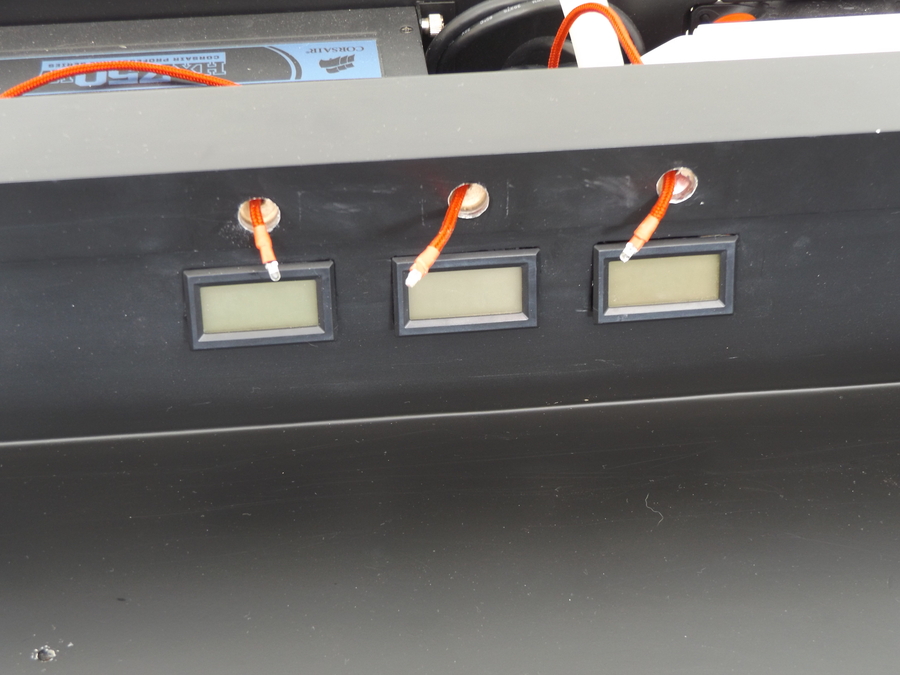

die Löcher für die LED´s gesetzt

dscf106397jwn-jpg.838972

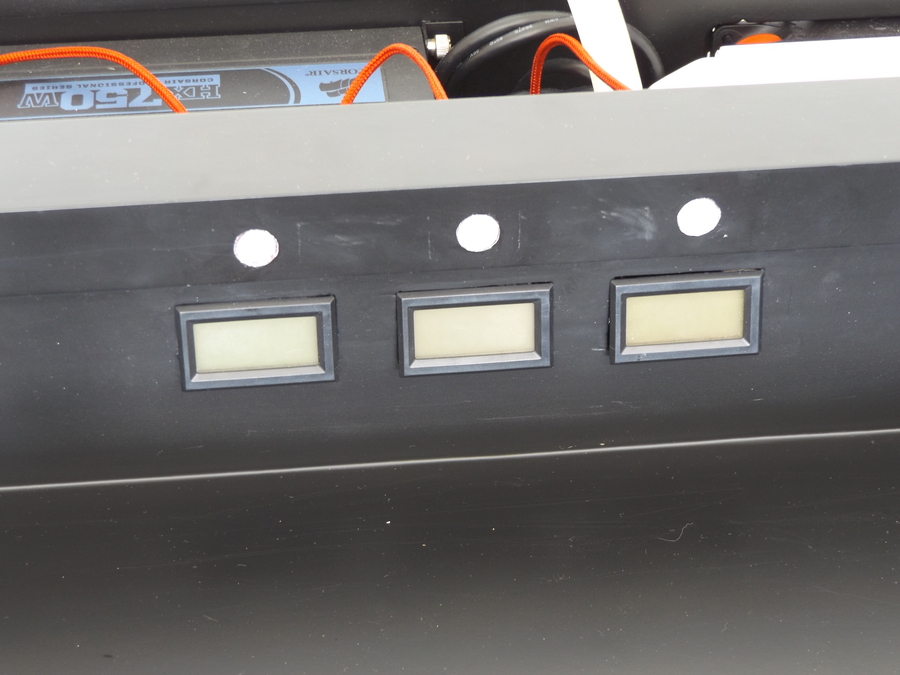

so war dann das Ergebnis

dscf1068cak06-jpg.838973


bei der Wahl der LED bin ich mir immer noch nicht ganz sicher
Kaltweiß Rot Warmweiß

dscf106906jmc-jpg.838974



So oder so war ich damit nicht zufrieden, die Ausleuchtung war viel zu punktuel.
Hätte von diesem True LEDglas mehr erwartet.

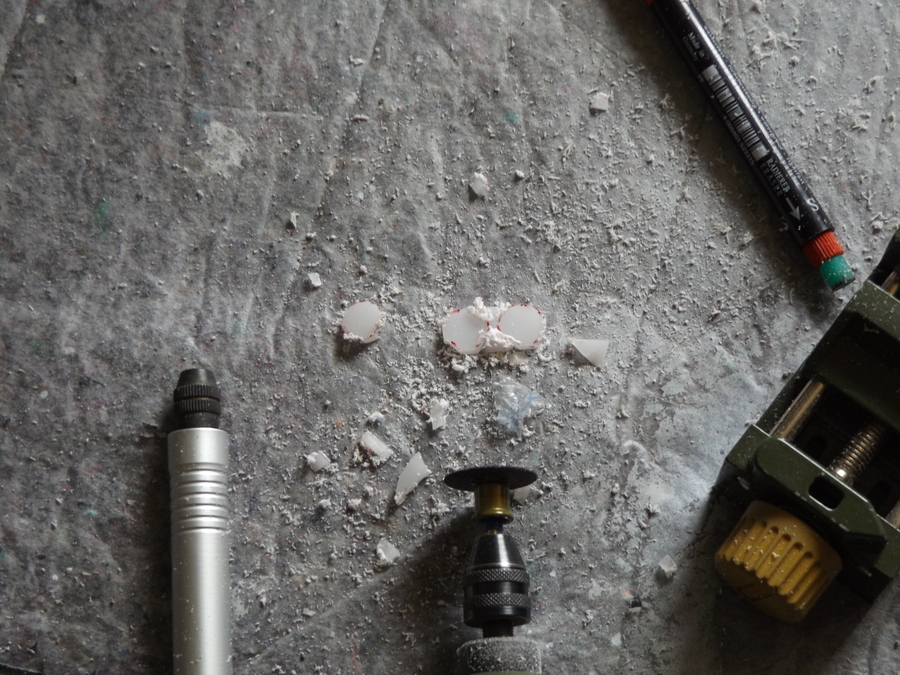

Als erstes habe ich mir Reflektoren besorgt, die das Licht aber auch nicht ausreichend genug gebrochen habe.

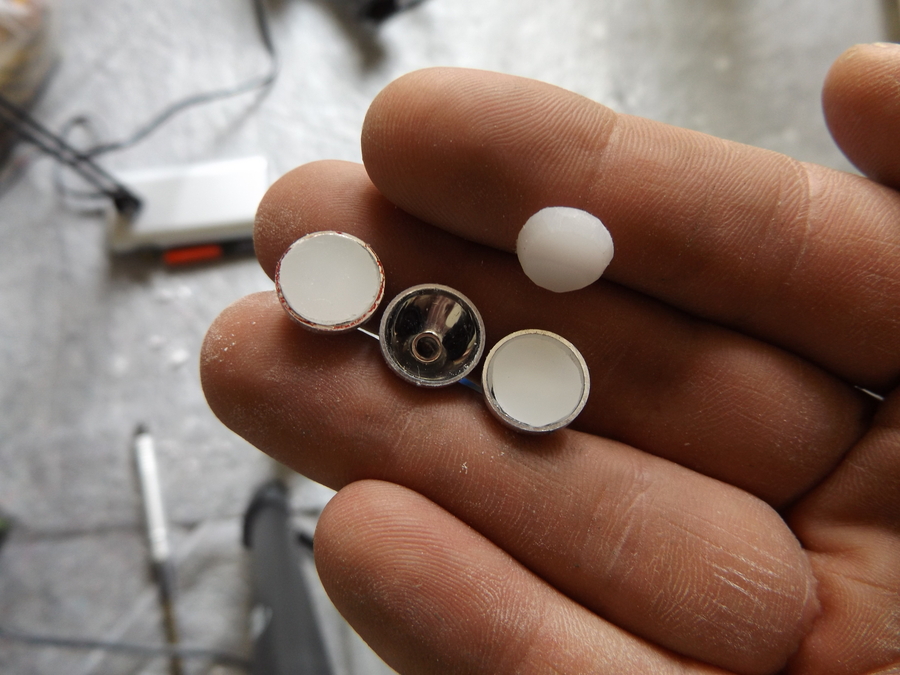

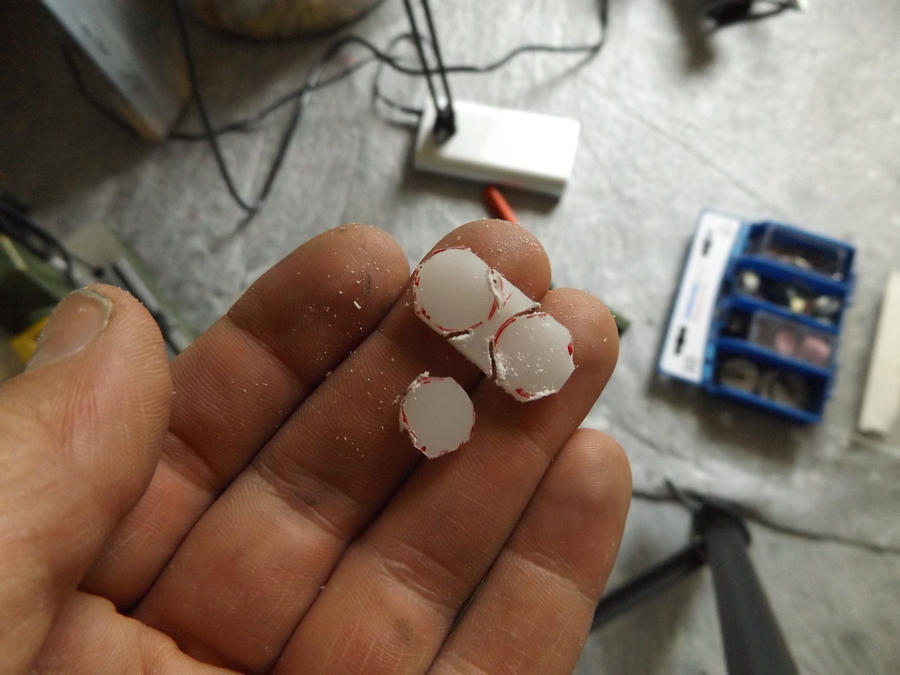

Also musste ich mir noch ein paar Linsen basteln die das Licht besser streuen.

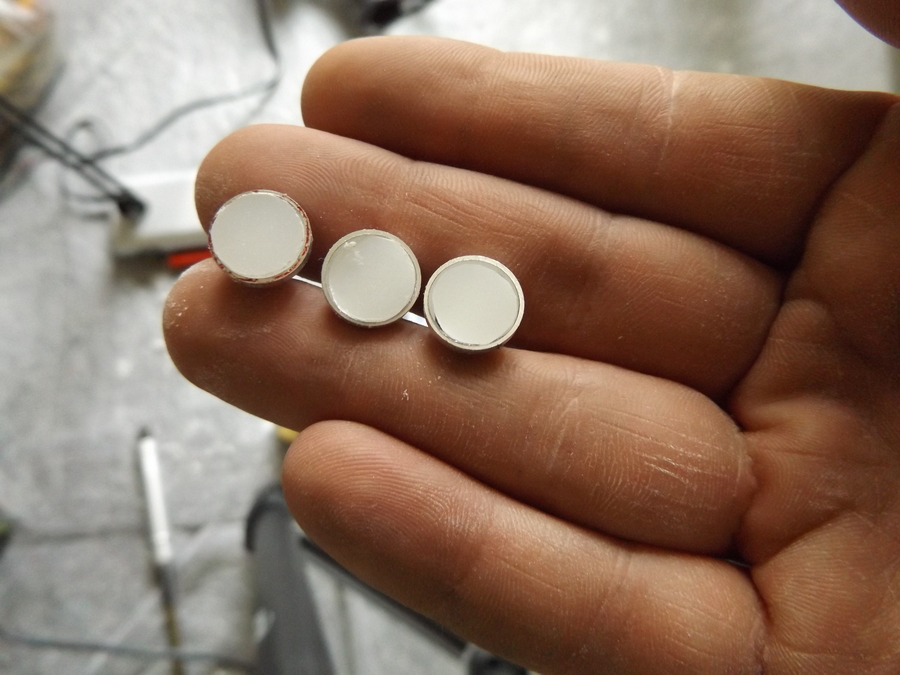

In mühsamer Handarbeit entstand dann das hier.

dscf110055j0l-jpg.838975


dscf1101vnjya-jpg.838976


dscf110592k36-jpg.838977



Die Rückseite habe ich etwas konisch zurechtgeschliffen um sie möglichst weit in den Reflektor zu drücken.

dscf1108h6k8o-jpg.838978



Die Löcher über den Anzeigen wurden dann auch dementsprechend geweitet damit der ganze Reflektor nun Platz findet.

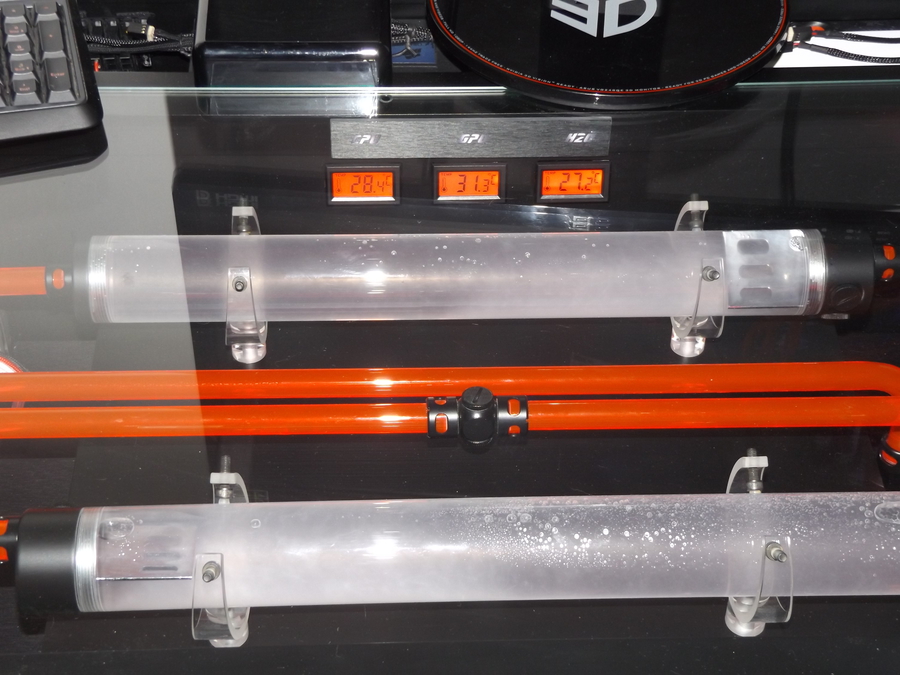

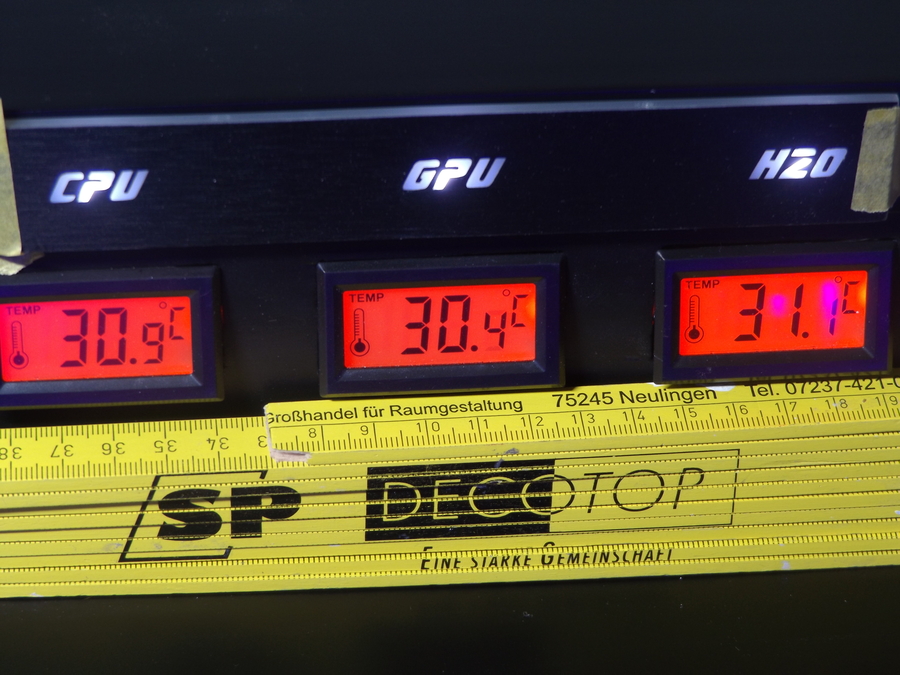

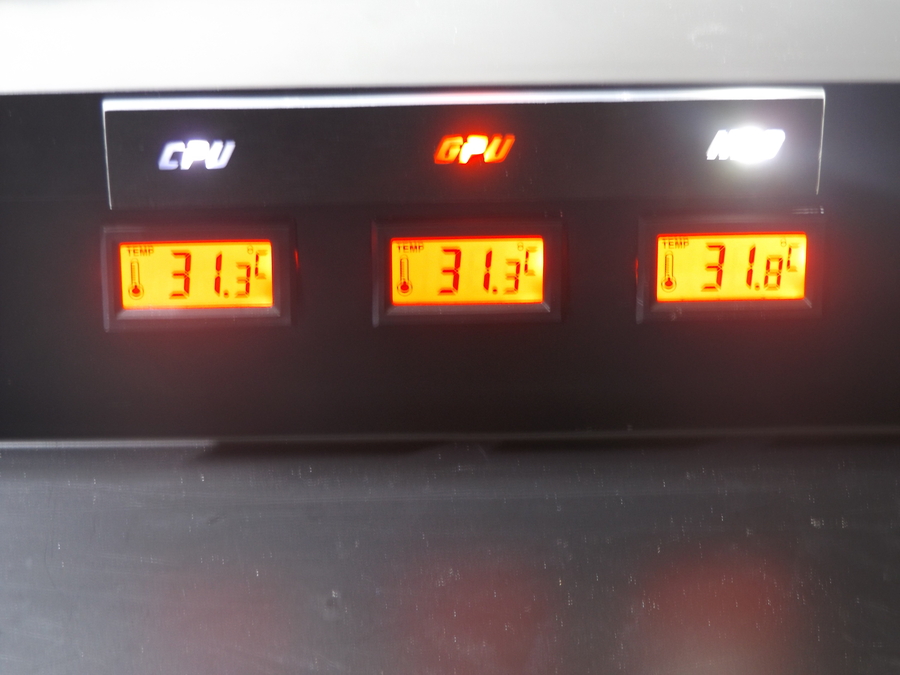

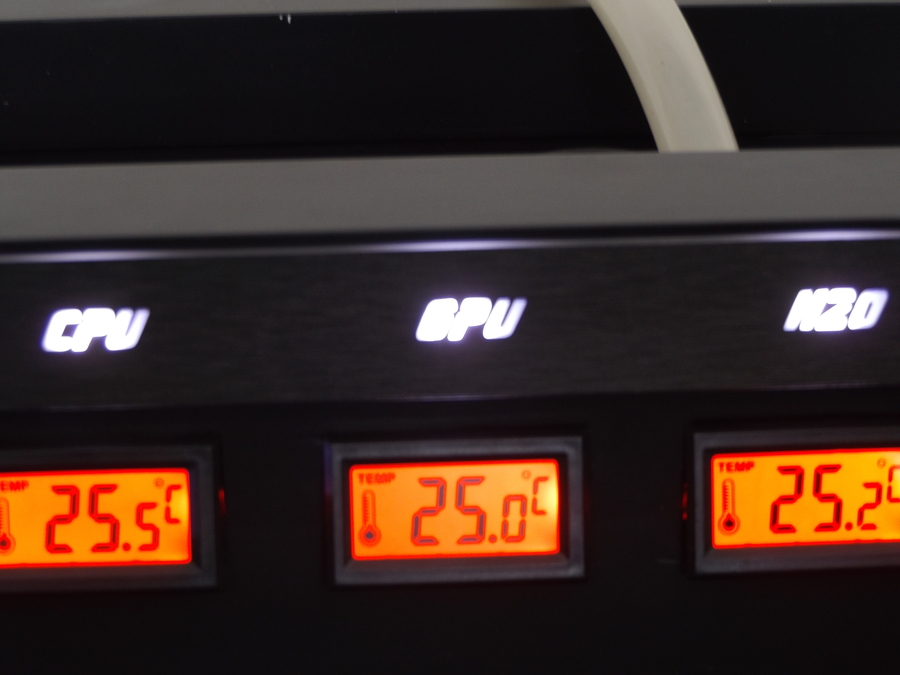

Die Ausleuchtung ist nun bedeutend besser als vorher.

dscf1112cokez-jpg.838979


dscf1113lskii-jpg.838980


dscf1115nhks1-jpg.838981



So ganz zu frieden bin ich mit dem Ergebnis nicht, weil ich die 3mm Blende einfach noch zu dick finde.
Leider kann ich aus dem Alu auch nicht so viel rausschneiden, weil sonst zu viel Stabilität verloren geht.

Aber wenn trotzdem jemand eine coole Idee hat die einfach mal besser aussieht, würde ich das Risiko evtl. eingehen. 8o​


Anhänge

  • dscf1040v7kzs.jpg
    447,3 KB · Aufrufe: 428
  • dscf1053uxjm7.jpg
    418,8 KB · Aufrufe: 423
  • dscf1054m9ja7.jpg
    405,3 KB · Aufrufe: 416
  • dscf1059uqk1b.jpg
    395,9 KB · Aufrufe: 422
  • dscf1062k9jew.jpg
    359,7 KB · Aufrufe: 422
  • dscf106397jwn.jpg
    377,8 KB · Aufrufe: 421
  • dscf1068cak06.jpg
    514 KB · Aufrufe: 420
  • dscf106906jmc.jpg
    367,8 KB · Aufrufe: 418
  • dscf110055j0l.jpg
    515,7 KB · Aufrufe: 414
  • dscf1101vnjya.jpg
    440,2 KB · Aufrufe: 428
  • dscf110592k36.jpg
    445,6 KB · Aufrufe: 431
  • dscf1108h6k8o.jpg
    464,4 KB · Aufrufe: 406
  • dscf1112cokez.jpg
    392 KB · Aufrufe: 415
  • dscf1113lskii.jpg
    397,8 KB · Aufrufe: 412
  • dscf1115nhks1.jpg
    339,7 KB · Aufrufe: 412

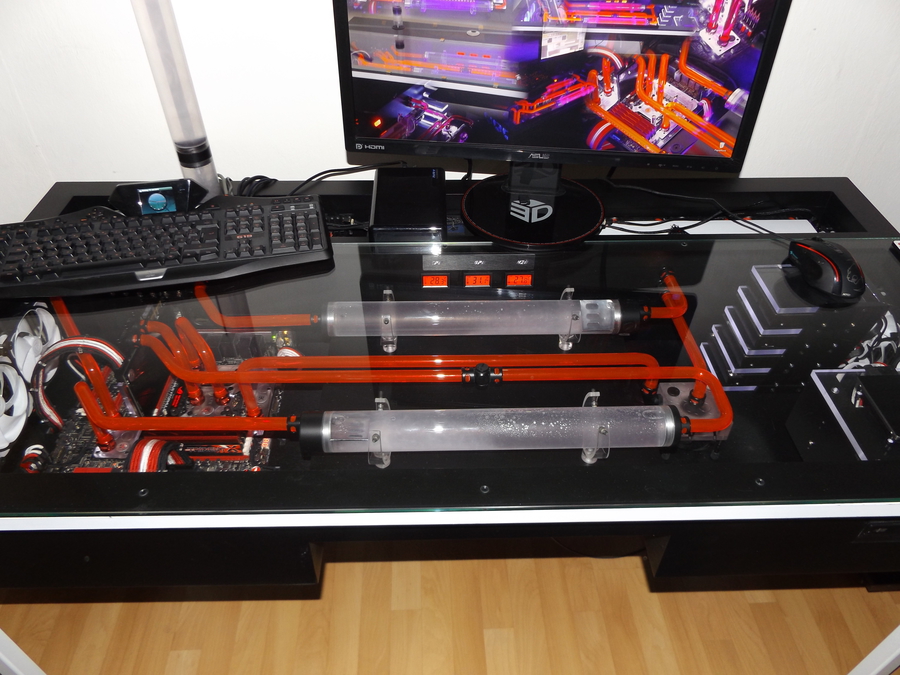

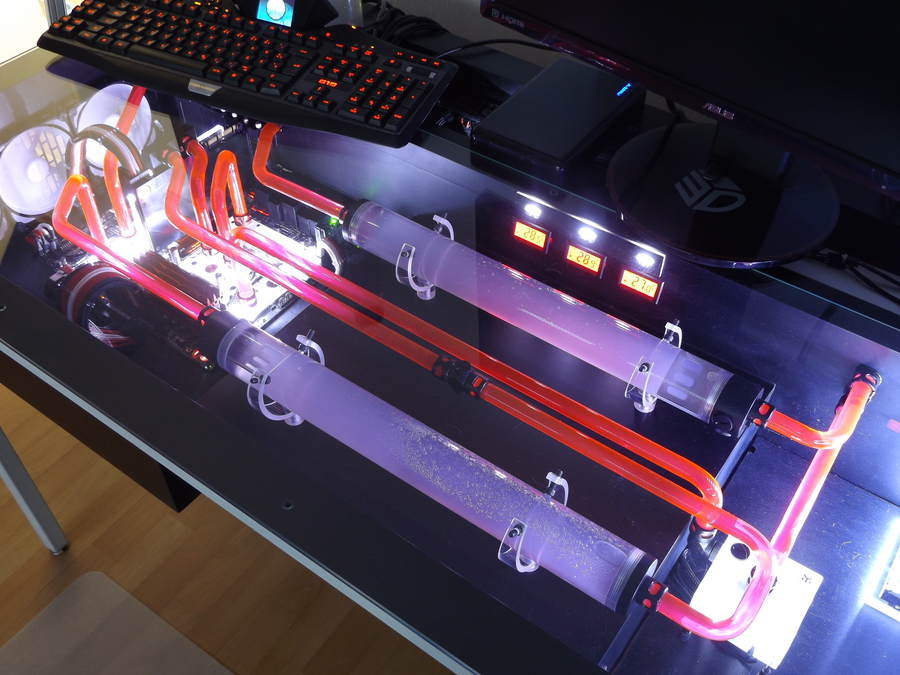

Ahhh ich hatte noch ein paar Bilder mit den ganzen Änderungen der letzten Wochen.
-Alphacool CKC-Kühlflüssigkeit
-Temp.Blende
-EK-D5
-schwarz lackierte AGB´s

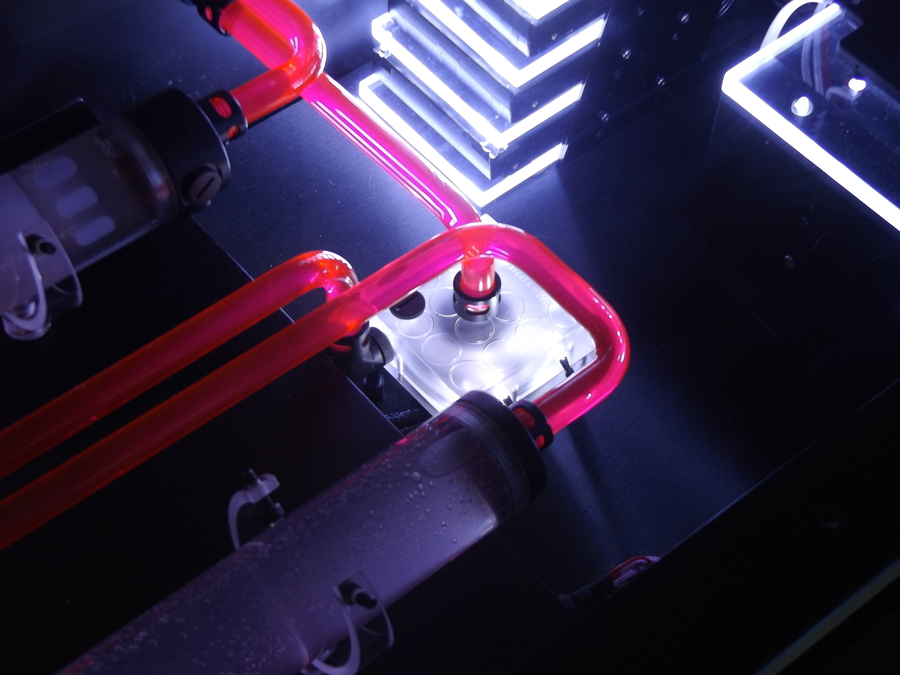

dscf11235xbyc-jpg.838989


dscf1124fbz09-jpg.838990


dscf11321qb7f-jpg.838991


Anhänge

  • dscf11235xbyc.jpg
    495,3 KB · Aufrufe: 431
  • dscf1124fbz09.jpg
    433,2 KB · Aufrufe: 434
  • dscf11321qb7f.jpg
    556,6 KB · Aufrufe: 425
Hast du schonmal über so eine transparente Folie nachgedacht, die unter Strom blickdicht wird?
Intelligente Folie bzw. intelligentes Glas oder sowas nennt sich das.

Wäre doch bestimmt cool. Ein Knopfdruck und man hat einen normalen Tisch :D

So, da bin ich wieder. :daumen

Von Aquatuning kam vor kurzen meine neue Kühlflüssigkeit.
Ich habe mich diesmal für das Aquatuning AT-Protect-UV red entschieden.

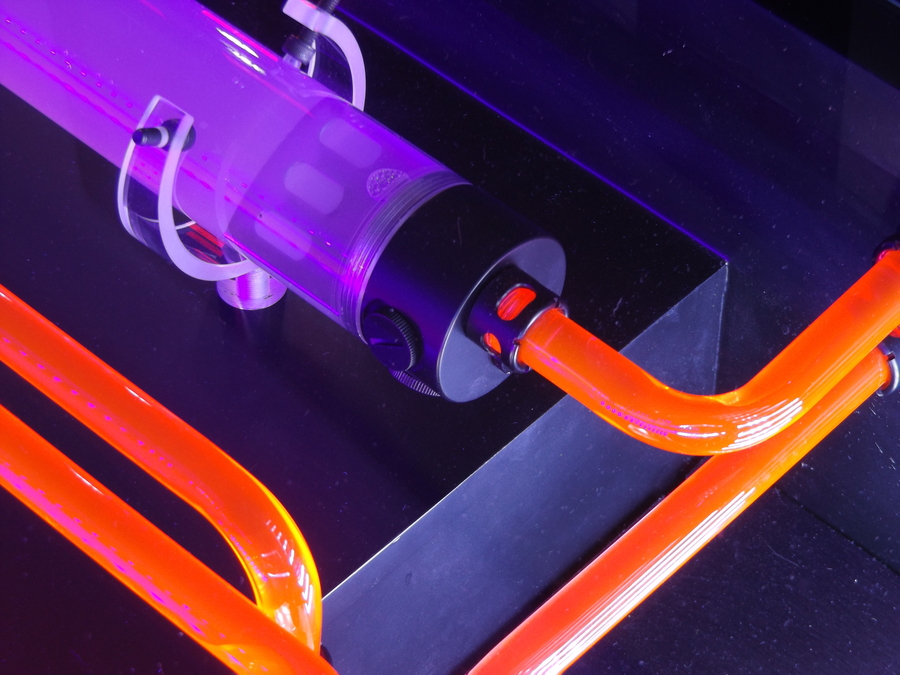

dscf1162g4s5v-jpg.839952


Damit auch gleich ein riesen Dank an Aquatuning.

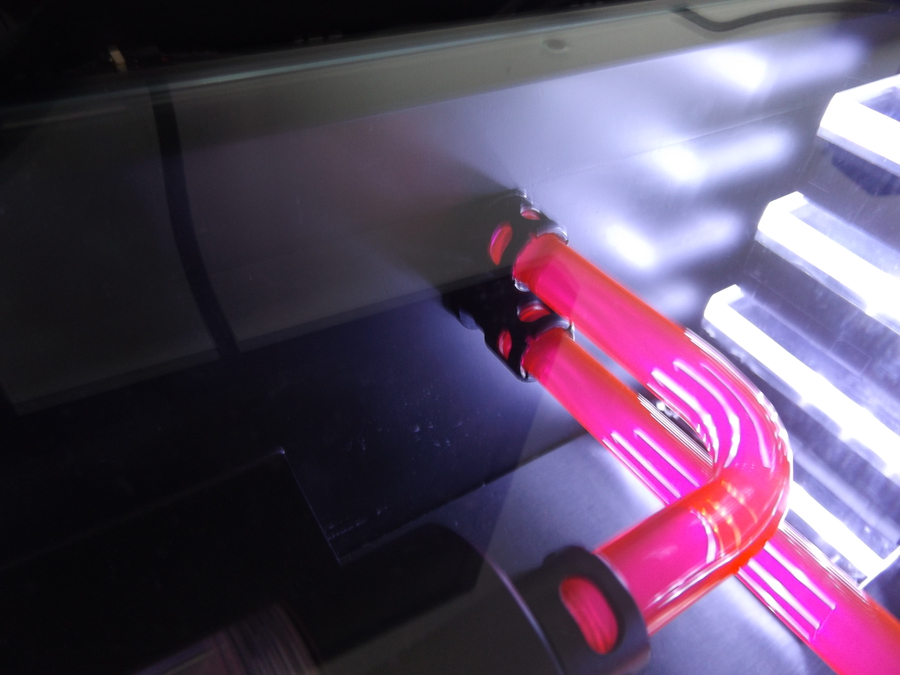

Vom Farbton wirkt es zwar nicht ganz so intensiv wie das Phobya ZuperZero UV Red,
finde aber es passt besser zu den Acrylrohren und unter UV-Licht reagiert es auch viel stärker. Diesmal sieht man im dunkeln sogar den Ausgleichsbehälter leuchten. :banana:

dscf11619as32-jpg.839953


dscf12667kuh0-jpg.839954


Hat irgendjemand eine Idee wie ich den hinteren AGB zum leuchten bringe?

dscf1264ydu4c-jpg.839955


Beim letzten mal hatte sich meine Kamera leider während der Aufnahme abgeschaltet aber diesmal hat es geklappt.
Ich hab von dem Fillup mal ein Video gemacht.
Mit einer Pumpe unter dem AGB geht dies nun auch Ratzi-Fatzi.

Eingebundener Inhalt
An dieser Stelle findest du externe Inhalte von Youtube. Zum Schutz deiner persönlichen Daten werden externe Einbindungen erst angezeigt, wenn du dies durch Klick auf "Alle externen Inhalte laden" bestätigst: Ich bin damit einverstanden, dass mir externe Inhalte angezeigt werden. Damit werden personenbezogene Daten an Drittplattformen übermittelt.
Für mehr Informationen besuche die Datenschutz-Seite.

Ahh, ich hab noch ein Foto gefunden wo man sehr gut sieht wie gleichmäßig (im Vergleich zu vorher) die Temperaturanzeigenblende jetzt ausgeleuchtet wird.

dscf12616ysg9-jpg.839956


Ich habe ganz beiläufig mal eine kleine Abdeckung für die Taster Innenseite gebaut.
Dafür habe ich ein Stück schwarzes 3mm Acrylglas zurecht geschnitten.

dscf1164lpscl-jpg.839957


dscf116544sx3-jpg.839958


dann verklebt

dscf1166ijs6p-jpg.839959


ordentlich geschliffen

dscf1167rcsdf-jpg.839960


und mit meiner Folie bezogen

dscf1170fvs7b-jpg.839961


dscf1172ngsb6-jpg.839962


dscf1173ils6j-jpg.839963


dscf1174f1s7t-jpg.839964


hab es noch nicht befestigt, ich werde aber nur ein Stück doppelseitiges Klebeband oder Klettband verwenden

dscf11941osul-jpg.839965


Ich habe noch ein paar Bilder vom Ganzen!
Die Kabelabdeckung ist nun auch endlich fertig, in Schwarz matt, was solls, sieht auch chic aus :D

dscf1259omuio-jpg.839966


dscf127083uvk-jpg.839967




sieht iwie aus wie ne Wärmebild Kamera :p

dscf118702u8s-jpg.839969


dscf1183wvu7c-jpg.839970


dscf1179zrud9-jpg.839971


Das wars fürs erste, an einer Kleinigkeit arbeite ich momentan noch, update folgt in Kürze ;)


Anhänge

  • dscf1162g4s5v.jpg
    425,3 KB · Aufrufe: 396
  • dscf11619as32.jpg
    432,9 KB · Aufrufe: 395
  • dscf12667kuh0.jpg
    309,5 KB · Aufrufe: 407
  • dscf1264ydu4c.jpg
    365,2 KB · Aufrufe: 374
  • dscf12616ysg9.jpg
    347,4 KB · Aufrufe: 343
  • dscf1164lpscl.jpg
    427,6 KB · Aufrufe: 342
  • dscf116544sx3.jpg
    498,7 KB · Aufrufe: 350
  • dscf1166ijs6p.jpg
    469,1 KB · Aufrufe: 339
  • dscf1167rcsdf.jpg
    468,3 KB · Aufrufe: 344
  • dscf1170fvs7b.jpg
    188,8 KB · Aufrufe: 343
  • dscf1172ngsb6.jpg
    197,5 KB · Aufrufe: 341
  • dscf1173ils6j.jpg
    165,6 KB · Aufrufe: 347
  • dscf1174f1s7t.jpg
    226,9 KB · Aufrufe: 342
  • dscf11941osul.jpg
    429,6 KB · Aufrufe: 341
  • dscf1259omuio.jpg
    532 KB · Aufrufe: 340
  • dscf127083uvk.jpg
    403,7 KB · Aufrufe: 345
  • dscf1276swuj0.jpg
    396,1 KB · Aufrufe: 38
  • dscf118702u8s.jpg
    573,4 KB · Aufrufe: 369
  • dscf1183wvu7c.jpg
    362,4 KB · Aufrufe: 345
  • dscf1179zrud9.jpg
    580,9 KB · Aufrufe: 385
Zuletzt bearbeitet:
Ich verstehe einfach nicht, wie du es schaffst, dass der Tisch von Update zu Update immer noch ein kleines Stück besser aussieht.

Saubere Arbeit!

Zurück
