Klar gibt's die. Hab selber welche da
Und Hey, wie viele Schlagzeuger gibt's hier denn
(Ehemaliger)
Mfg
Und Hey, wie viele Schlagzeuger gibt's hier denn
(Ehemaliger)Mfg
Tagebuch [Tagebuch] casecon "Purple Cube" - Planungsphase (alles auf Anfang) - auf unbestimmt verschoben
- Ersteller haggie
- Erstellt am
Bierseppi
PCGH-Community-Veteran(in)
AW: [Tagebuch] casecon "Purple Cube" - Planungsphase (AGB)
Also ich bin auch einer http://www.clicksmilies.com/s1106/spezial/Megamalmer/Megamalmer_drum.gif ... die Schrauben sollten nicht so schwer zu erwerben sein
Also ich bin auch einer http://www.clicksmilies.com/s1106/spezial/Megamalmer/Megamalmer_drum.gif ... die Schrauben sollten nicht so schwer zu erwerben sein
Cap´n Crunch
Komplett-PC-Käufer(in)
AW: [Tagebuch] casecon "Purple Cube" - Planungsphase (AGB)
WoW
da ist man mahl ein paar tage nicht da und das mutiert hier zum Kollektiven super mod !
jetzt habe ich mir mal die letzten 5 Seiten durchgelesen und muss sagen meine Augen brennen und ich bin überfordert,
was mein verschrumpeltes Hirn noch verarbeiten konnte hört sich fantastisch an!
WoW
da ist man mahl ein paar tage nicht da und das mutiert hier zum Kollektiven super mod !jetzt habe ich mir mal die letzten 5 Seiten durchgelesen und muss sagen meine Augen brennen und ich bin überfordert,
was mein verschrumpeltes Hirn noch verarbeiten konnte hört sich fantastisch an!
Bagui
PCGHX-HWbot-Member (m/w)
AW: [Tagebuch] casecon "Purple Cube" - Planungsphase (AGB)
Also es gibt bis jetzt nur einen theoretischen Aufbau.
also haggie...du musst dich verdammtnochma sehr stark ins Zeug legen. Hier erwarten alle sehr viel von dir(ich auch
)
Zu der AGB Geschichte kann ich dir leider nicht helfen. Aber(falls du es eh nicht schon tust) kannst du ma bei Zaucher und seinem Projekt vorbeischauen. Er versucht auch grad alles greifbare zum AGB umzufunktionieren (komisches Wort)
Grüße Bagui
Also es gibt bis jetzt nur einen theoretischen Aufbau.
also haggie...du musst dich verdammtnochma sehr stark ins Zeug legen. Hier erwarten alle sehr viel von dir(ich auch
)Zu der AGB Geschichte kann ich dir leider nicht helfen. Aber(falls du es eh nicht schon tust) kannst du ma bei Zaucher und seinem Projekt vorbeischauen. Er versucht auch grad alles greifbare zum AGB umzufunktionieren (komisches Wort)
Grüße Bagui
TE
TE
haggie
Freizeitschrauber(in)
AW: [Tagebuch] casecon "Purple Cube" - Planungsphase (AGB)
So, an dieser Stelle erst nocheinmal ein riesen Dank an inzpekta!
Ich glaube, ich muss mich erstmal bei dir entschuldigen
Du hast dir so viel Arbeit gemacht.
Ich hab deinen Vorschlag nochmal überdacht und in sketchup kurz nachgezeichnet... und mich entschieden, doch bei meinem entwurf zu bleiben
Allerdings habe ich deinen Hinweis aufgegriffen, dass M3-Gewindestangen zu schwach seien (hab mir mal ne M3-Schraub angeguckt
) und dann das ganze Ding nochmal umgezeichnet.
Ich hab' jetzt M5 Gewindestangen verbaut und 6mm-Alurohr mit 'ner Wandstärke von 0,5mm.
Ich hoffe, dass das passt.
Ansonsten werde ich wohl noch deine Idee aufgreifen und das Rohr in der Mitte tragend einplanen und ggf. oben noch Alu-Vierkant über Kreuz einsetzen.

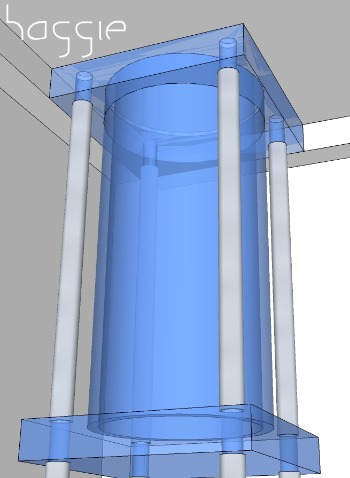

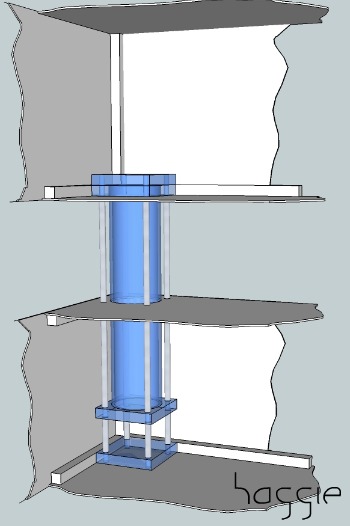

Fertig sieht der AGB dann wie folgt aus (noch ohne Kreuzverlattung); diesmal habe ich ihn auch nicht eingefärbt, sondern das Material 'roh' verbaut
So steht er dann in der Ecke und schämt sich

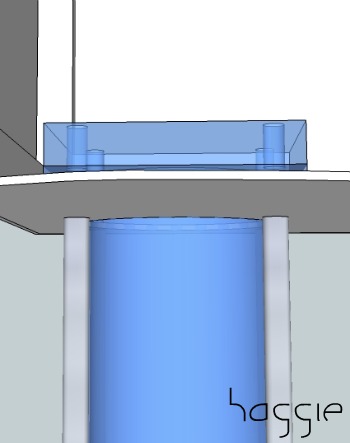

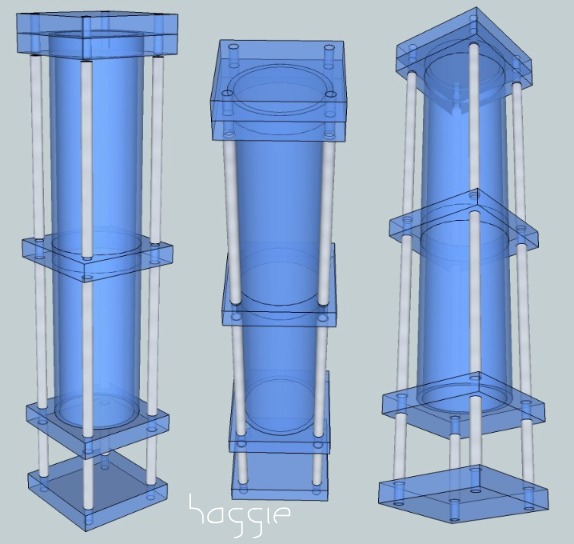

Das Oberstübchen: der untere Plexiblock wird mit dem Rahmen verschraubt und mit dem Boden verklebt, der obere Block dient als Deckel. Mit Dirko-HT und Verschraubung an den Gewindestangen sollte er eigentlich dicht sein.
Charmant ist, dass er nur 20mm hoch ist und ich so nicht mit dem mainboard und der Grafikkarte die nächste Baustelle habe.
Das obere case ruht dann also auf den 16 Aluröhrchen, die die Gewindestangen verbergen und die als Distanhalter dienen. Ich möchte es zwar vermeiden, aber ggf. werde ich zur besseren Stabilität und Lastverteilung noch Plexi, oder U-Scheiben zwischen packen (müssen).

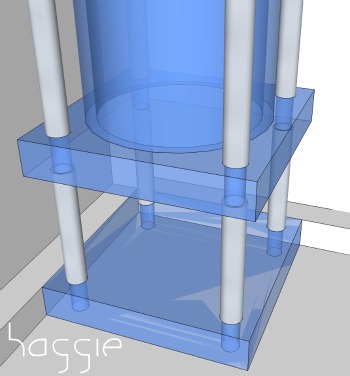

Unten Steht der AGB auf diesem Fuß. Ob ich den Boden des AGB verklebe oder nur mit den Gewindestangen anpresse, weiß ich noch nicht. Ich denke, das wird ein Test nach dem ersten Zusammenbau zeigen müssen. (Schlauchanschlüsse habe ich noch keine eingezeichnet, da ich mir über die letztendliche Lage noch nicht im Klaren bin)

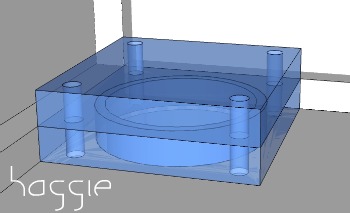

Der Weg in die Freiheit. Eigentlich hat der Plexiblock dort gar keine Funktionalität. Er trägt nix, er stabilisiert nix... ggf. lasse ich ihn auch weg, mal sehen.
Zum guten Schluß noch einmal der AGB in Freiheit. Ich denke und hoffe, das sollte so funktionieren. Wenn nicht, darfst du mich öffentlich im forum auslachen, inzpekta!
Puha. Erster Teil geschafft, jetzt geht's an die restlichen Baustellen
Euch noch einen fröhlichen Abend
Grüße
haggie
So, an dieser Stelle erst nocheinmal ein riesen Dank an inzpekta!
Ich glaube, ich muss mich erstmal bei dir entschuldigen
Du hast dir so viel Arbeit gemacht.Ich hab deinen Vorschlag nochmal überdacht und in sketchup kurz nachgezeichnet... und mich entschieden, doch bei meinem entwurf zu bleiben
Allerdings habe ich deinen Hinweis aufgegriffen, dass M3-Gewindestangen zu schwach seien (hab mir mal ne M3-Schraub angeguckt
) und dann das ganze Ding nochmal umgezeichnet.Ich hab' jetzt M5 Gewindestangen verbaut und 6mm-Alurohr mit 'ner Wandstärke von 0,5mm.
Ich hoffe, dass das passt.
Ansonsten werde ich wohl noch deine Idee aufgreifen und das Rohr in der Mitte tragend einplanen und ggf. oben noch Alu-Vierkant über Kreuz einsetzen.
Fertig sieht der AGB dann wie folgt aus (noch ohne Kreuzverlattung); diesmal habe ich ihn auch nicht eingefärbt, sondern das Material 'roh' verbaut
So steht er dann in der Ecke und schämt sich
Das Oberstübchen: der untere Plexiblock wird mit dem Rahmen verschraubt und mit dem Boden verklebt, der obere Block dient als Deckel. Mit Dirko-HT und Verschraubung an den Gewindestangen sollte er eigentlich dicht sein.
Charmant ist, dass er nur 20mm hoch ist und ich so nicht mit dem mainboard und der Grafikkarte die nächste Baustelle habe.
Das obere case ruht dann also auf den 16 Aluröhrchen, die die Gewindestangen verbergen und die als Distanhalter dienen. Ich möchte es zwar vermeiden, aber ggf. werde ich zur besseren Stabilität und Lastverteilung noch Plexi, oder U-Scheiben zwischen packen (müssen).
Unten Steht der AGB auf diesem Fuß. Ob ich den Boden des AGB verklebe oder nur mit den Gewindestangen anpresse, weiß ich noch nicht. Ich denke, das wird ein Test nach dem ersten Zusammenbau zeigen müssen. (Schlauchanschlüsse habe ich noch keine eingezeichnet, da ich mir über die letztendliche Lage noch nicht im Klaren bin)
Der Weg in die Freiheit. Eigentlich hat der Plexiblock dort gar keine Funktionalität. Er trägt nix, er stabilisiert nix... ggf. lasse ich ihn auch weg, mal sehen.
Zum guten Schluß noch einmal der AGB in Freiheit. Ich denke und hoffe, das sollte so funktionieren. Wenn nicht, darfst du mich öffentlich im forum auslachen, inzpekta!
Puha. Erster Teil geschafft, jetzt geht's an die restlichen Baustellen
Euch noch einen fröhlichen Abend
Grüße
haggie
watercooled
PCGHX-HWbot-Member (m/w)
Coole Idee
Wann wird sie umgesetzt?
Wann wird sie umgesetzt?
watercooled
PCGHX-HWbot-Member (m/w)
Hmm Schade, dann müssen wir wohl warten
EnergyCross
BIOS-Overclocker(in)
AW: [Tagebuch] casecon "Purple Cube" - Planungsphase (AGB)
vorfreude ist die schönste freude
Hmm Schade, dann müssen wir wohl warten
vorfreude ist die schönste freude
Lan_Party
BIOS-Overclocker(in)
Hmm oder ich verschaffe "wieder" ein bisschen laune in die Threads.neflE schrieb:Hey, haggie, du willst uns die Zeit doch nicht auf dem trockenem sitzen lassen?
So ein bisschen Infos zischen drinn?
Bitte!! Sonst musst du nachher erstmal Staub wischen, bevor du loslegst
Lg neflE
TE
TE
haggie
Freizeitschrauber(in)
AW: [Tagebuch] casecon "Purple Cube" - Planungsphase (Radi-Halterung)
Wegen des Staubes hätte ich ja noch den Heinzelmann!
Ihr wisst doch: "Es saugt und bläst der Heinzelmann, wo Mutti sonst nur..." aber egal, Loriot gehört jetzt nicht hier hin
Naja, bißerl was hab ich ja noch gezeichnet, allerdings komme ich jetzt erstmal nicht mehr so schnell voran.
Apropos ein bißchen: ein bißchen Sorgen macht mir zzt. die Aufteilung oben. Das MB liegt über den AGBs, so dass ich es zum Reinigen derselbigen immer ausbauen müsste. Komme ich wohl nicht drum herum, ebensowenig, wie um den liegenden Einbau der Grafikkarte. Nun gut, kann man wenigstens schön auf den Wasserkühler starren...
Aber dazu später dann mehr, wenn es an die Entwürfe für obenrum geht. Erstmal mache ich unten fertig. Hier habe ich mir eine Dienstagemöglichkeit für die Radis überlegt. Dienstag? Nee, Montagemöglichkeit!
Zuerst hatte ich noch überlegt shrouds einzuplanen (ihr habt ja alle die aktuelle PCGH gelesen?!). Aber 20mm mehr Platzverbrauch und 'ne Halterung? Da hab' ich dann beides in eins gepackt.
Die Lüfter haben jetzt einen Abstand von 10mm zum Radi. Die Halterung ist aus 10mm Plexiglas und 1,5mm Alu. Ob ich das Blech an der Stirnseite letztendlich anbringe, weiß ich noch nicht, das obere werde ich wohl so lassen, wie geplant.
So, genug Buchstaben... obwohl man ja auch mit Buchstaben schöne Spielereien veranstalten kann! So ergibt z.B. das Wort Regal rückwärts gelesen Lager.
Und wenn man bei dem Wort Milch nur 4 Buchstaben durch 3 andere ersetzt, kommt Bier dabei 'raus!
Ooooh... die Pillen...

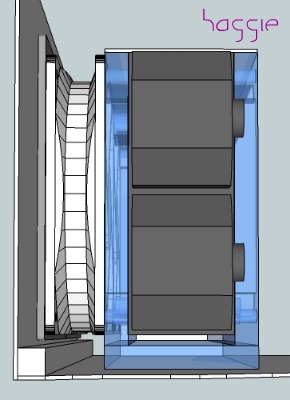

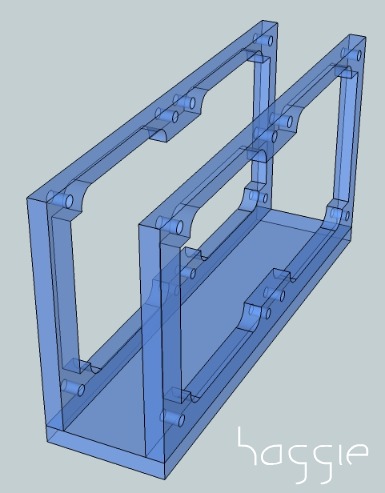

Erstmal die Radihalterung in einer "Testmontage". Von innen:

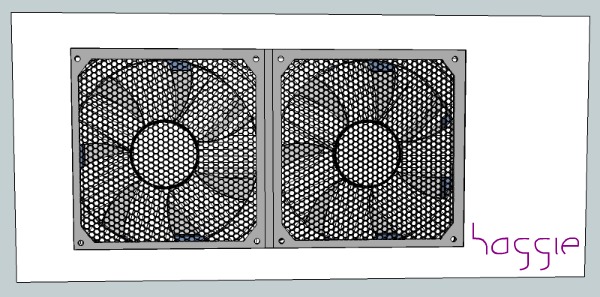

und von außen:

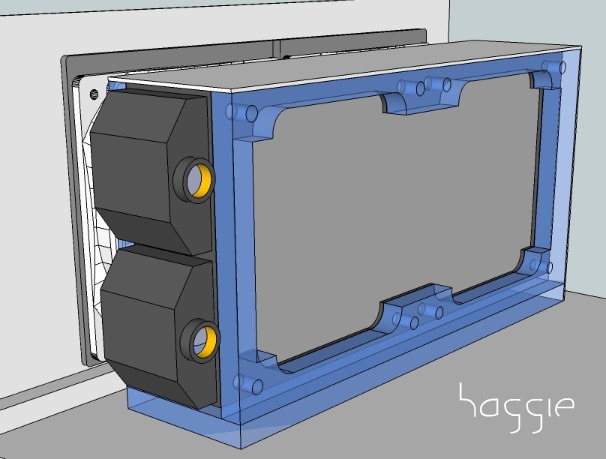

Und so sieht sie solo aus:

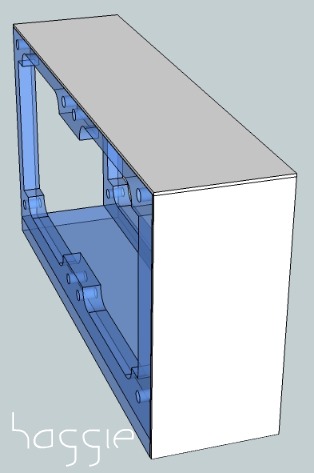

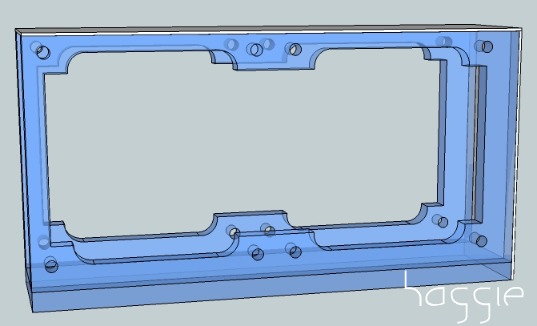

und hier mal nur das Plexi - ohne Alu
Ich hoffe, ich konnte eure Neugierde... ähm... euren Wissensdurst ein wenig befriedigen
Als nächstes muss ich mich mal um die Möglichkeit des Luftaustausches kümmern. Folgende Überlegungen hierzu:
bei Nr.2: Dadurch, dass ich das mittlere Rohr nun bis zum Boden herunterziehe, ist dort kein Platz mehr für das anfangs eingeplante Doppellüftergitter. Ich müsste also 'von Hand' Lüftungsschlitze in den Boden dremeln.
Naja, kein Problem, um das ich mich heute kümmern werde.
Gute Nacht zusammen
Grüße
haggie
(ist mittlerweile so müde, dass er manche Sätze gar nicht mehr zu En
Wegen des Staubes hätte ich ja noch den Heinzelmann!
Ihr wisst doch: "Es saugt und bläst der Heinzelmann, wo Mutti sonst nur..." aber egal, Loriot gehört jetzt nicht hier hin
Naja, bißerl was hab ich ja noch gezeichnet, allerdings komme ich jetzt erstmal nicht mehr so schnell voran.
Apropos ein bißchen: ein bißchen Sorgen macht mir zzt. die Aufteilung oben. Das MB liegt über den AGBs, so dass ich es zum Reinigen derselbigen immer ausbauen müsste. Komme ich wohl nicht drum herum, ebensowenig, wie um den liegenden Einbau der Grafikkarte. Nun gut, kann man wenigstens schön auf den Wasserkühler starren...
Aber dazu später dann mehr, wenn es an die Entwürfe für obenrum geht. Erstmal mache ich unten fertig. Hier habe ich mir eine Dienstagemöglichkeit für die Radis überlegt. Dienstag? Nee, Montagemöglichkeit!
Zuerst hatte ich noch überlegt shrouds einzuplanen (ihr habt ja alle die aktuelle PCGH gelesen?!). Aber 20mm mehr Platzverbrauch und 'ne Halterung? Da hab' ich dann beides in eins gepackt.
Die Lüfter haben jetzt einen Abstand von 10mm zum Radi. Die Halterung ist aus 10mm Plexiglas und 1,5mm Alu. Ob ich das Blech an der Stirnseite letztendlich anbringe, weiß ich noch nicht, das obere werde ich wohl so lassen, wie geplant.
So, genug Buchstaben... obwohl man ja auch mit Buchstaben schöne Spielereien veranstalten kann! So ergibt z.B. das Wort Regal rückwärts gelesen Lager.
Und wenn man bei dem Wort Milch nur 4 Buchstaben durch 3 andere ersetzt, kommt Bier dabei 'raus!
Ooooh... die Pillen...
Erstmal die Radihalterung in einer "Testmontage". Von innen:
und von außen:
Und so sieht sie solo aus:
und hier mal nur das Plexi - ohne Alu
Ich hoffe, ich konnte eure Neugierde... ähm... euren Wissensdurst ein wenig befriedigen
Als nächstes muss ich mich mal um die Möglichkeit des Luftaustausches kümmern. Folgende Überlegungen hierzu:
- auf der linken Seite wir die Luft angesaugt, durch den Radi geblasen und auf der rechten Seite durch den Radi wieder raus
- beide Seiten blasen die Luft 'raus, die durch den Boden angesaugt wird.
bei Nr.2: Dadurch, dass ich das mittlere Rohr nun bis zum Boden herunterziehe, ist dort kein Platz mehr für das anfangs eingeplante Doppellüftergitter. Ich müsste also 'von Hand' Lüftungsschlitze in den Boden dremeln.
Naja, kein Problem, um das ich mich heute kümmern werde.
Gute Nacht zusammen
Grüße
haggie
(ist mittlerweile so müde, dass er manche Sätze gar nicht mehr zu En
Zuletzt bearbeitet:
MatMade142
Software-Overclocker(in)
AW: [Tagebuch] casecon "Purple Cube" - Planungsphase (Radi-Halterung)
echt toller Entwurf.
ich hätte da ein Lösungsvorschlag für Nr.2:
-du könntes ja in die Rückwand 2 Lüfter einbauen(reinblasend).
-oder du machst Lochgitter in die Rückwand/Boden.
echt toller Entwurf.
ich hätte da ein Lösungsvorschlag für Nr.2:
-du könntes ja in die Rückwand 2 Lüfter einbauen(reinblasend).
-oder du machst Lochgitter in die Rückwand/Boden.
inzpekta
Lötkolbengott/-göttin
AW: [Tagebuch] casecon "Purple Cube" - Planungsphase (Radi-Halterung)
Da hab ich diesmal nix zu meckern...
Aber der Airflow ist wirklich nicht so optimal. Recht hast Du...
Vielleicht mal ein Bild des Erdgeschosses wie's dienst... äh...montiert im gesamten aussieht?
Da hab ich diesmal nix zu meckern...
Aber der Airflow ist wirklich nicht so optimal.
Recht hast Du...Vielleicht mal ein Bild des Erdgeschosses wie's dienst... äh...montiert im gesamten aussieht?
Zus3l
Komplett-PC-Aufrüster(in)
The_Checker
PC-Selbstbauer(in)
AW: [Tagebuch] casecon "Purple Cube" - Planungsphase (Radi-Halterung)
Made my day!!!
Made my day!!!
