Da mir mein jetziges Gehäuse für meine Wasserkühlung zu klein geworden ist und ich auch wieder mal etwas neues machen möchte. Habe ich mich dazu entschlossen mal wieder ein Gehäuse zu Bauen. Diesmal komplett von Grund auf ein Eigenbau.
Das Grundgerüst bildet ein aus vierkant Alu Rohren bestehender Rahmen.
Das Gehäuse wird nach Fertigstellung ( wird erst ende Mai sein) aus drei Ebenen bestehen.
Unten Kommt ein 360 Radiator, Netzteil und die Festplatten.
In die Mitte kommen Mainboard und Laufwerke sowie zwei Innovatek Fan-O-Matic Lüftersteuerungen. Diese übernehmen die gesamte Lüfter Regelung und Überwachung der Wasserkühlung.
Ober kommt noch ein 480 Radiator sowie ein Display und Diverse LEDs rein. Die LEDs zeigen mit unter die Wassertemperatur Grafisch an.
Warum ein A -Team Case?
Weil ich mal was neues möchte
Die Case außen Hülle wird mit Plexiglas verkleidet, was dann schwarz Lackiert wird. Die Platten schneide ich mit einem Wasserstrahlschneider in die gewünschte Form und Masse.
In die Plexiglas Platten werden nur die benötigten ausschnitte für Schrauben Löcher und Display geschnitten. Somit wird fast eine Cleane Optik erreicht.

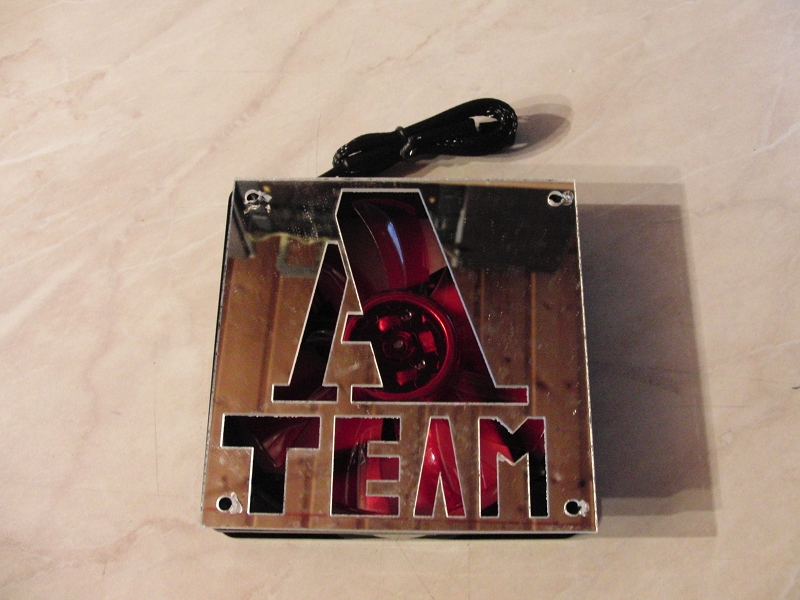

Desweiteren schneide ich ein A - Team Logo in die Front. Dahinter wird dann ein Lüfter Montiert.
Das gesamte Gehäuse wird schwarz mit dem markanten roten Streifen Lackiert. Desweiteren werde ich noch einige Sachen mit der Airbrush Pistole machen (noch geheim).
Ich habe auch schon ein paar Test Muster geschnitten diese zeige ich euch hier und auch ein Video. Für die AutoCAD Zeichnungen (pro Zeichnung) habe ich ca. 1 Stund benötigt.
auf Arbeit an der Maschine

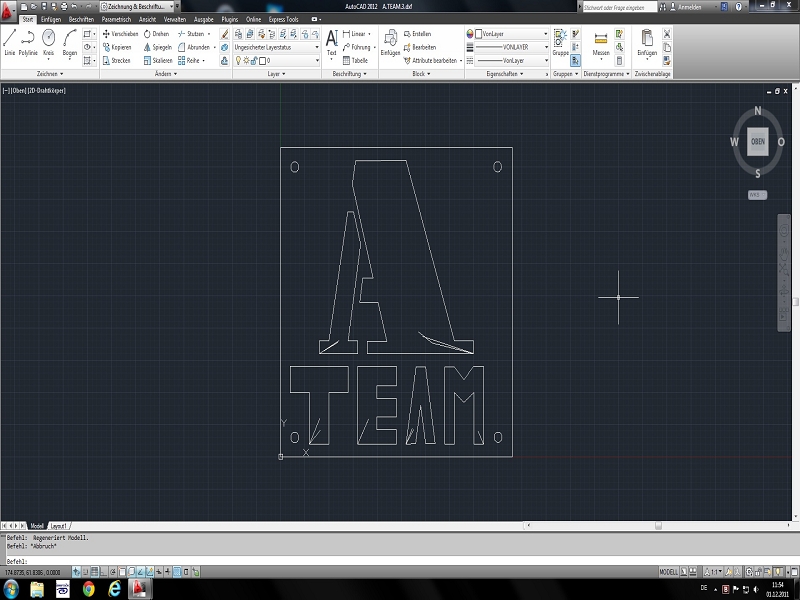

AutoCAD Zeichnung

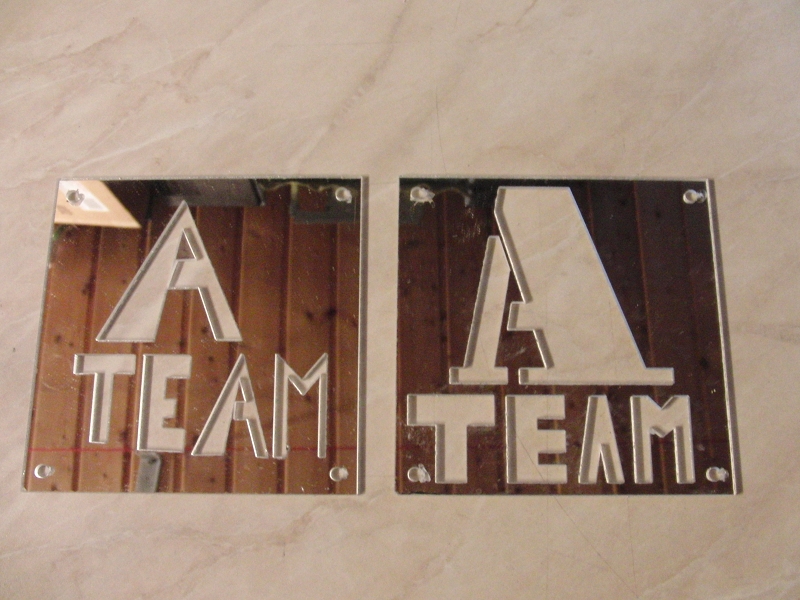

Links probe Schnitt, rechts das fertige Logo

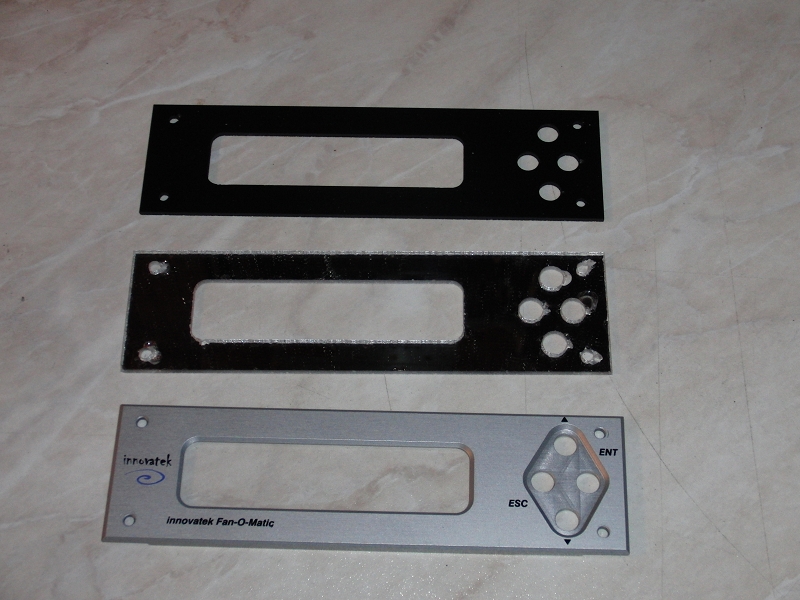

unter das Original, Mitte wieder probe Schnitt, oben das fertige Teil
https://www.youtube.com/watch?v=JqDzpvgYwcw
Das Grundgerüst bildet ein aus vierkant Alu Rohren bestehender Rahmen.
Das Gehäuse wird nach Fertigstellung ( wird erst ende Mai sein) aus drei Ebenen bestehen.
Unten Kommt ein 360 Radiator, Netzteil und die Festplatten.
In die Mitte kommen Mainboard und Laufwerke sowie zwei Innovatek Fan-O-Matic Lüftersteuerungen. Diese übernehmen die gesamte Lüfter Regelung und Überwachung der Wasserkühlung.
Ober kommt noch ein 480 Radiator sowie ein Display und Diverse LEDs rein. Die LEDs zeigen mit unter die Wassertemperatur Grafisch an.
Warum ein A -Team Case?
Weil ich mal was neues möchte
Die Case außen Hülle wird mit Plexiglas verkleidet, was dann schwarz Lackiert wird. Die Platten schneide ich mit einem Wasserstrahlschneider in die gewünschte Form und Masse.
In die Plexiglas Platten werden nur die benötigten ausschnitte für Schrauben Löcher und Display geschnitten. Somit wird fast eine Cleane Optik erreicht.
Desweiteren schneide ich ein A - Team Logo in die Front. Dahinter wird dann ein Lüfter Montiert.
Das gesamte Gehäuse wird schwarz mit dem markanten roten Streifen Lackiert. Desweiteren werde ich noch einige Sachen mit der Airbrush Pistole machen (noch geheim).
Ich habe auch schon ein paar Test Muster geschnitten diese zeige ich euch hier und auch ein Video. Für die AutoCAD Zeichnungen (pro Zeichnung) habe ich ca. 1 Stund benötigt.
auf Arbeit an der Maschine
AutoCAD Zeichnung
Links probe Schnitt, rechts das fertige Logo
unter das Original, Mitte wieder probe Schnitt, oben das fertige Teil
https://www.youtube.com/watch?v=JqDzpvgYwcw
Anhänge
Zuletzt bearbeitet:
und genau deshalb hoff ich auf eine Tolle Umsetzung . lackierst du es in rot-schwarz ?
(aber das wird schon klappen)
