Netzteil*** Bilder Thread ***

SaxonyHK

Komplett-PC-Aufrüster(in)
Würde mich auch mal beteiligen.


Anhänge

  • 30469.jpg
    225 KB · Aufrufe: 232

Idefix Windhund

BIOS-Overclocker(in)
DSC00388.JPGunterer Lüfter aus Werkstatt
DSC00407.JPGbeim NT Testen

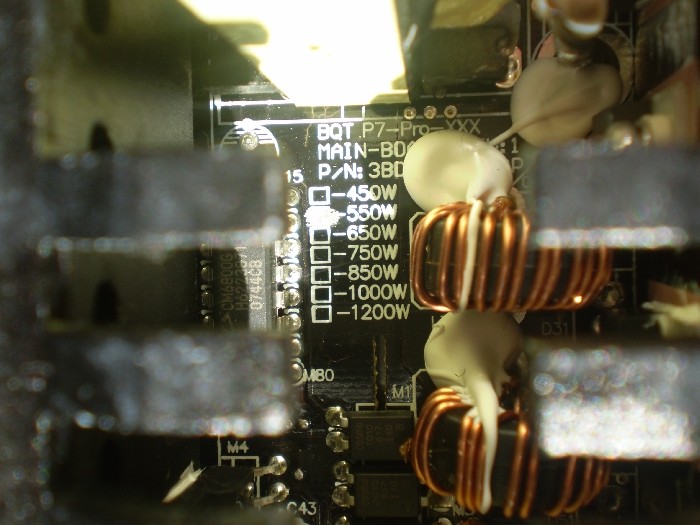

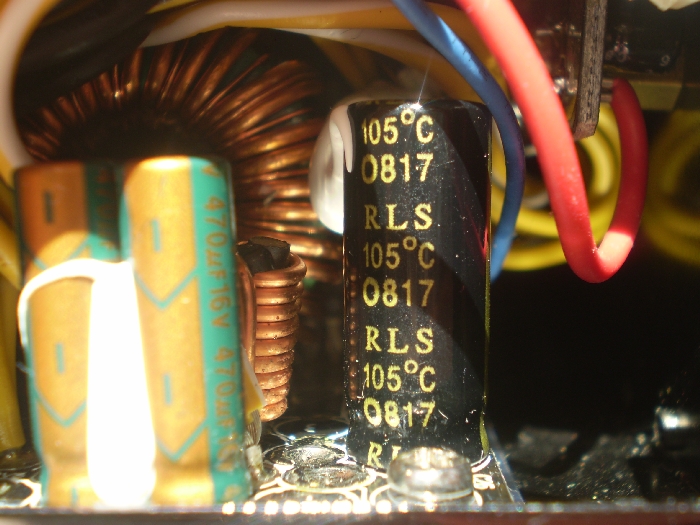

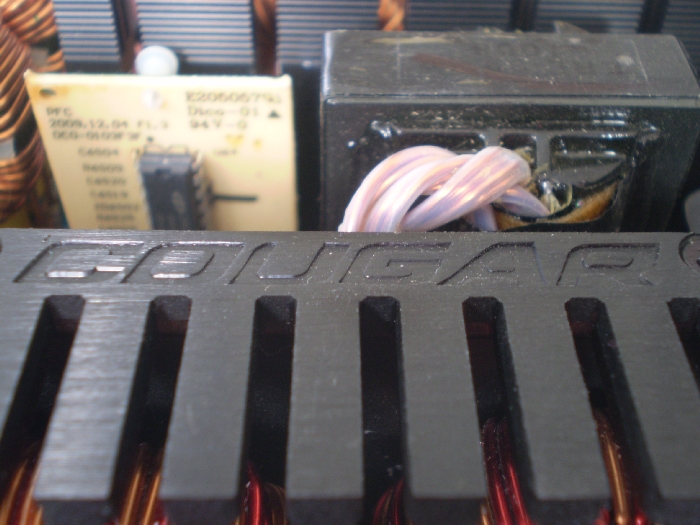

DSC00599.JPGInnenleben des goldenen NTs
DSC00601.JPGnoch mal Innenleben des goldenen NTs
DSC00600.JPGInnenleben des goldenen NTs 2
DSC02496.JPGReckable Systems Server NT ohne Deckel
DSC04102.JPGAus der Schrottkiste


Jarafi

Volt-Modder(in)
Ein Seasonic X-Series Fanless 460W auf leisen Sohlen ;).

Grüße


Anhänge

  • DSC_4215.jpg
    304,5 KB · Aufrufe: 140
  • DSC_4213.jpg
    289,9 KB · Aufrufe: 125
  • DSC_4209.jpg
    298,6 KB · Aufrufe: 123

hirschi-94

PCGHX-HWbot-Member (m/w)
Krallige Bilder @Jarafi :)

Ich habe mich mal in der Budget-Ecke vergriffen :fresse:

a2img_0202-2-jpg.642278


Anhänge

  • a2IMG_0202-2.JPG
    169 KB · Aufrufe: 1.015

Jarafi

Volt-Modder(in)
Immer mit der Ruhe :D

Seasonic X-Series Fanless 460W.


Anhänge

  • Ruhe 02.jpg
    Ruhe 02.jpg
    148,5 KB · Aufrufe: 97
  • Ruhe 01.JPG
    Ruhe 01.JPG
    223,2 KB · Aufrufe: 100
  • Lüfterkiller 04.JPG
    Lüfterkiller 04.JPG
    115,5 KB · Aufrufe: 120

R4Z0R1911

BIOS-Overclocker(in)
Netzteil Marke : No Name

--- Durchgebrannt ---

img_20130829_174551-jpg.677704


img_20130829_174614-jpg.677705


img_20130829_174632-jpg.677706


img_20130829_174658-jpg.677707


img_20130829_174732-jpg.677758


img_20130829_174709-jpg.677757


Anhänge

  • IMG_20130829_174551.jpg
    1,6 MB · Aufrufe: 1.914
  • IMG_20130829_174614.jpg
    1,5 MB · Aufrufe: 1.854
  • IMG_20130829_174632.jpg
    1,3 MB · Aufrufe: 1.811
  • IMG_20130829_174658.jpg
    1,6 MB · Aufrufe: 1.887
  • IMG_20130829_174709.jpg
    1,8 MB · Aufrufe: 1.764
  • IMG_20130829_174732.jpg
    1,6 MB · Aufrufe: 1.826
Zuletzt bearbeitet von einem Moderator:

xardius

Komplett-PC-Aufrüster(in)
Jetzt wo ich die Bilder schon geschossen hab kann ich sie ja auch hier mal posten. Iwie muss ich ja meine 100 posts voll kriegen :P


Ja es funktioniert noch. Der Rechner lief noch bis vor kurzen in einem Prüfstand. Ähnliche Modelle sind auch heute noch im Einsatz.


HARDWARECOP

Komplett-PC-Käufer(in)
Das vielleicht schrägste, zeit/geldverschwendendste, dämlichstes und unnötigstes "Hobby" der Welt:

Netzteile kaufen und zerlegen :P

Das war wohl mal ein Netzteil.

Rückseite des PCBs. Mit Bauteilen aus der Primärseite und zwei Widerstände :D


Hibble

Komplett-PC-Aufrüster(in)
Hier mal ein billiges "HyCell" USB-Netzteil vom Media Markt.

Model: AN2612
Ausgang: 5V, 1A

Es hat wie so jedes USB-Netzteil einen simplen FlyBack-Converter verbaut. Nach kürzester Zeit ist bereits eine Diode auf der Sekundärseite durchgebrannt.
Also anstatt gelabelten, resteverwerteten China-Schrott zu kaufen, sollte man immer besser zum Original-Netzteil greifen. Nicht selten sind die Hinterhof-Dinger sogar tödlich, weil jegliche Schutzvorschriften nicht eingehalten wurden (So etwas findet man aber eher auf eBay).

UPDATE:
Ich hab die Diode mal gegen eine andere ausgetauscht und siehe da, es funktioniert wieder. Die weniger gute Nachricht lautet aber:
Die Spannung schwankt bei voller Belastung zwischen 3 und 8 Volt. Bei halber Belastung liegt die Spannung sogar bei 11 - 12 Volt!

Wer sein Smartphone grillen möchte, ist also bestens mit solchen No-Name-Netzteilen beraten ;)


Anhänge

  • PSU1.jpg
    592,9 KB · Aufrufe: 185
  • PSU2.jpg
    765,3 KB · Aufrufe: 208
  • PSU3.jpg
    195 KB · Aufrufe: 171
Zuletzt bearbeitet:

Masterchief79

PCGHX-HWbot-Member (m/w)
Wusste gar nicht, dass es auch so nen Bilderthread gibt. Hab ich aber was für euch.
Hier, dieses Unikat habe ich letztens im Keller wiederentdeckt. Wurden damals von Wincor Nixdorf selbst entwickelt, firmenintern produziert und eingesetzt. Ist ein Labornetzteil, dass über 100A liefern kann. Die Größe der verbauten Teile spricht für sich :D

Dazu habe ich letztens noch ein 900W OCZ Netzteil gebraucht gekauft, bei dem ein Kondensator defekt war, aber da hab ich keine Bilder gemacht :/


Anhänge

  • Monster-Labornetzteil.jpg
    204,4 KB · Aufrufe: 371
  • Monster-Labornetzteil2.jpg
    180,9 KB · Aufrufe: 253
  • Monster-Labornetzteil3.jpg
    113,4 KB · Aufrufe: 268
  • Monster-Labornetzteil4.jpg
    168,7 KB · Aufrufe: 247

SnakeByte0815

Software-Overclocker(in)
Will den Thread auch mal wieder aus der Versenkung holen :D

Weis nicht ob das hier auch was zu suchen hat.
Heute mal meinen alten ausgemusterten DVD-Recorder von Samsung auseinander genommen und musste mit Entsetzen feststellen, was Samsung auf dem Netzteil an Caps verbaut hat :what:


Ich mein die Dinger laufen ja nicht ständig durch, aber ein wenig mehr "Qualität" hätte ich dieser Marke dann doch noch zugetraut :ugly:
Auch bei der Lötqualität würde ich sagen, hätten sie die Litzen teilweise besser kürzen können ... Oder mecker ich hier auf hohem Niveau ???


Birbus

Freizeitschrauber(in)
Hammergeil das hätte ich auch gern :D (bis auf die Corsair VS Teile die darfst du behalten :PP)
Hier noch ein Alibi Bild meines Enermax Maxpro 600w, war ein review sample also schlagt mich nicht dafür xD


Anhänge

  • 1447108660933-534205698.jpg
    1,9 MB · Aufrufe: 112

Jobsti84

Software-Overclocker(in)
Mein liebstes Schätzchen:
Zalman ZM1000-HP


Auch toll, die Semi-passiven NesteQ:

Der Vorgänger von NesteQ, Elan Vital Greeneger, direkt aus dem Zirkus (Geflechtschlauch) ;)

Ganz ganz ganz ganz Altes Enermax Netzteil (da kam gerade der Athlon auf)

Was Redundantes aus'm SCSI-Server:


Apropos Netzteil, 4KW, ab in PC damit :D

Zuletzt bearbeitet:
