Das ist der Pin eines Kondensators der zur CPU-Spannungsversorgung gehört. Wie vermutet hast du mit der Aktion also eine Phase der CPU-Spannungsversorgung gegrillt.
Da es sich um einen simplen Polymer-Elko handelt kannst du davon ausgehen, dass dieser nun defekt ist.
Einen Elko kann man aber leicht tauschen
. Müsstest nur den entsprechenden Wert (gleiche Kapazität, kleine Spannungsfestigkeit und gleiche Low-ESR-Klasse) besorgen, den defekten Elko auslöten und den neuen Einlöten. Die Chancen stehen gut, dass das Board dann wieder einwandfrei funktioniert. Allerdings hat auch die Platine um den verschmorten Pin herum gelitten. Die umliegenden Signalleiterbahnen dürfen bei der Aktion nicht weiter beschädigt werden.

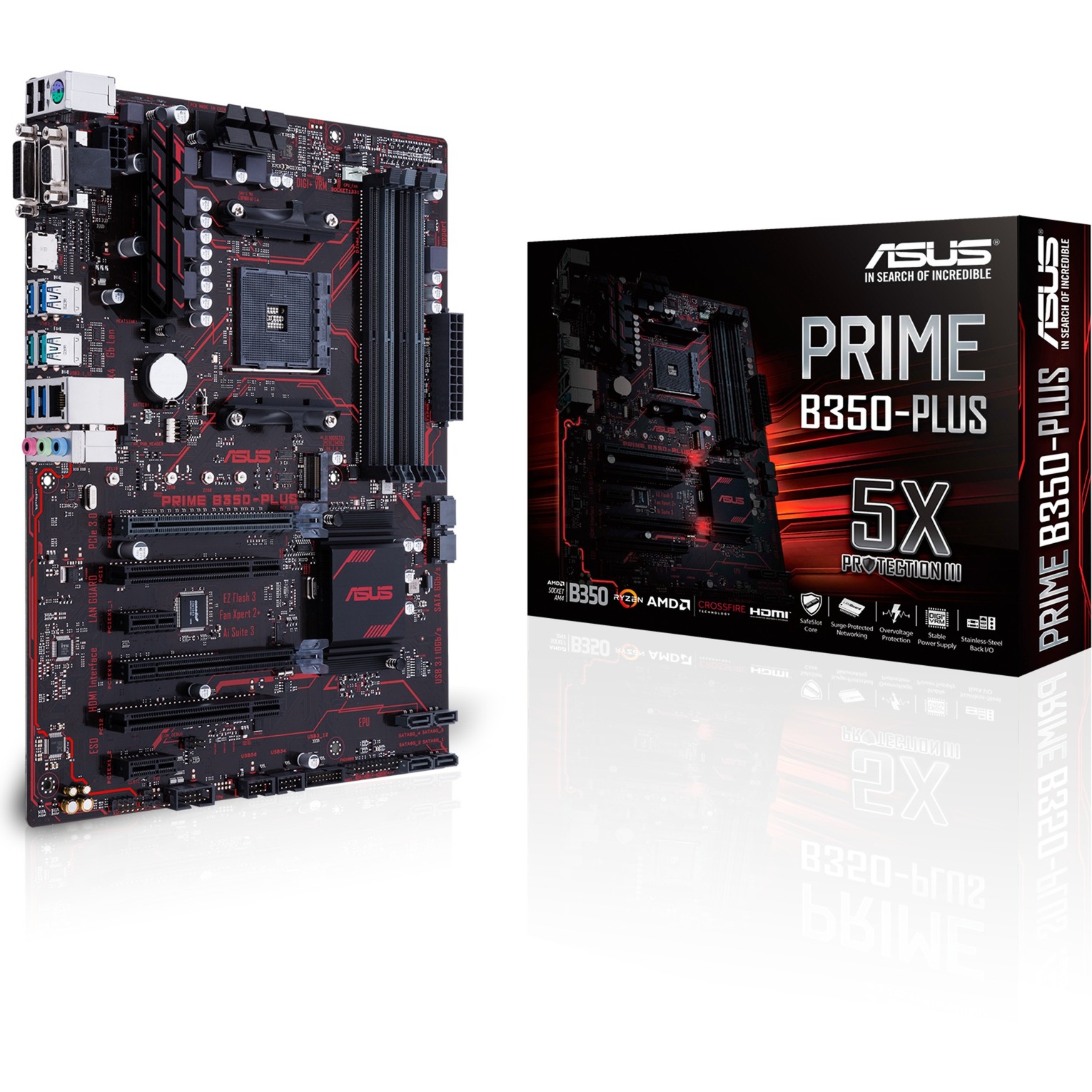

Edit: Wenn das Board in der Ausrichtung wie auf diesem
Bild vor dir liegt ist es der dritte Kondensator von unten in der senkrechten Reihe aus acht Kondenstoren direkt links des CPU-Sockels, direkt neben dem Ferritgehäuse der untersten Induktivität neben dieser Reihe. Leider finde ich keine Makro-Aufnahme auf dem der Typ des Kondensators genau zu erkennen ist.
Edit#2: Auf einem anderen
Foto des Boards (
sogar hier aus dem Forum) konnte ich nun erkennen, dass es sich um 820nF-Kondensatoren handelt (ohne Gewähr). Allerdings finde ich auf die Schnelle keine radial bedrahteten LowESR Polymerkondenstoren mit 820µF und einer Spannungsfestigkeit von 3V (2,5V ist üblicher) bei den einschlägigen Händlern.
