Lian Li PC-V800b | Projekt: Pink Panda

[reisball]

Hardware:

CPU: AMD FX4100
Mainboard: Gigaybte 990FXA-UD3
Arbeitsspeicher: 4x4 GB Corsair Dominator Series 1866Mhz CL9
Netzteil: Corsair AX650
Grafikkarte: XFX Radeon 7700 Ghost Single Fan
Festplatte: 1TB Western Digital Green Series 5,25"
Gehäuselüfter: 120mm Noiseblocker PL-1
CPU-Kühler: Boxed Version für den Anfang

Der MasterPlan:

Geplant ist ein weißes Case (nur der Body) mit einem schwarzen Innenraum und pinker Beleuchtung.

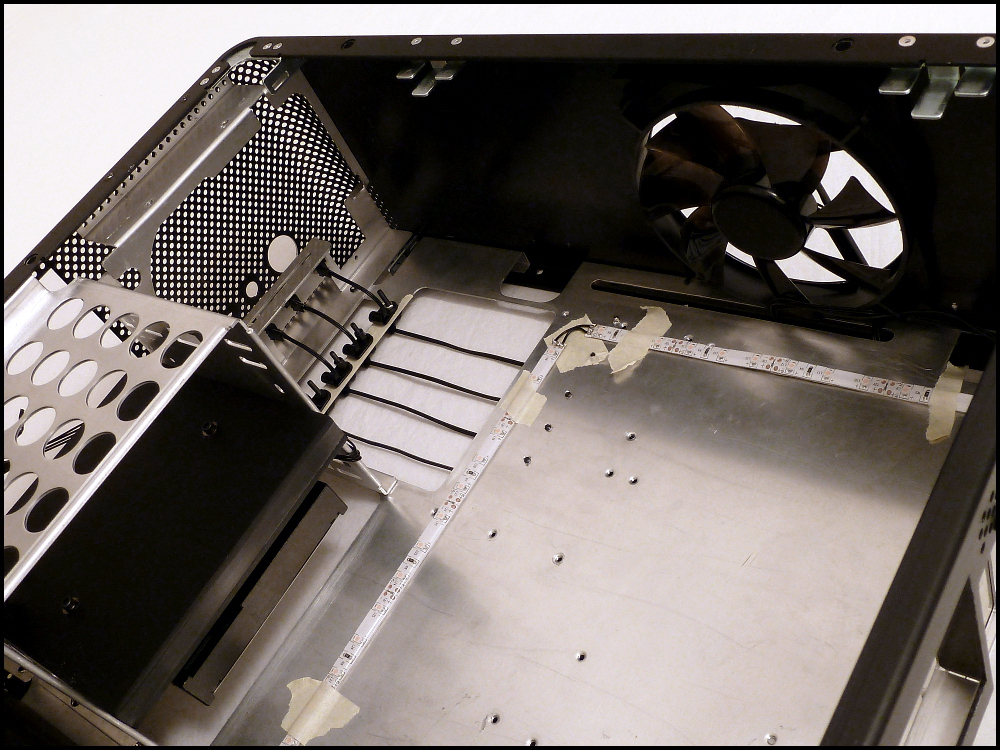

Für die besagte Beleuchtung kommen mehrere Meter Flexlight zum Einsatz. Diese werden in Reihe geschaltet und durchs Gehäuse geführt.
D.h. ein Flexlight windet sich wie eine Schlange durchs Gehäuse. Warum das Ganze?

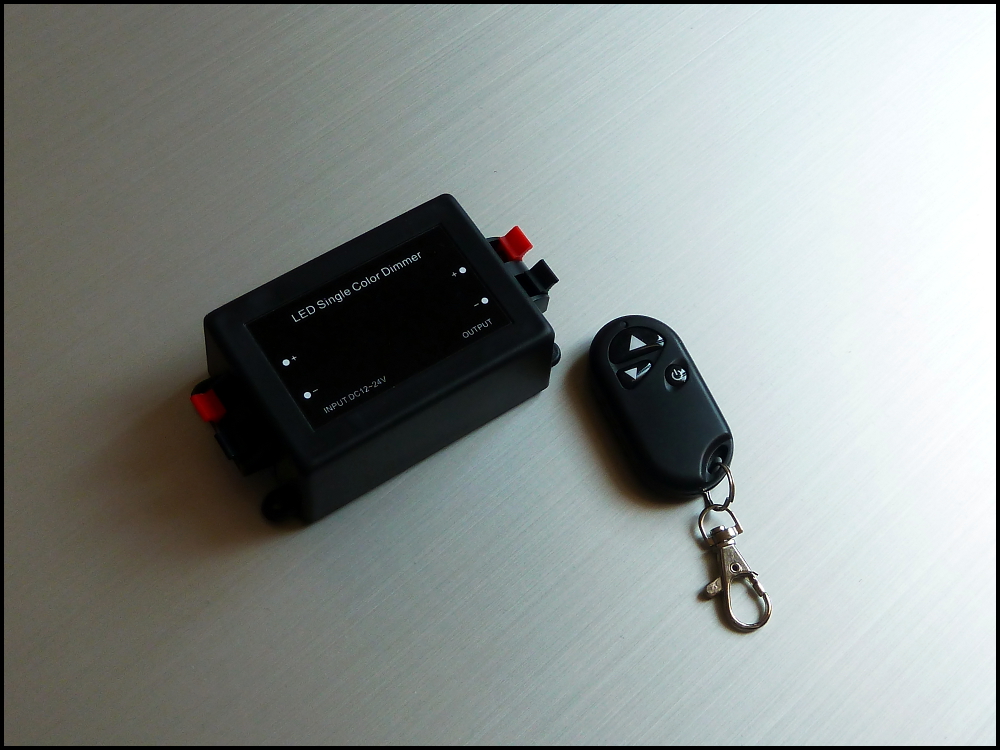

Der verbaute und ferngesteuerte : ) 12V Dimmer regelt angeschlossene Geräte mit der selben Stärke, d.h unterschiedlich lange Lichtstreifen,
mit unterschiedlich vielen LED´s würden unterschiedlich stark leuchten!

Ein kurzes Viudeo um die Funktionsweise des Dimmers und der Verkabelung zu zeigen.

Eingebundener Inhalt

Youtube

youtube.com/watch/?v=0YQzkFJcSyM

An dieser Stelle findest du externe Inhalte von Youtube. Zum Schutz deiner persönlichen Daten werden externe Einbindungen erst angezeigt, wenn du dies durch Klick auf "Alle externen Inhalte laden" bestätigst: Alle externen Inhalte laden Ich bin damit einverstanden, dass mir externe Inhalte angezeigt werden. Damit werden personenbezogene Daten an Drittplattformen übermittelt.
Für mehr Informationen besuche die Datenschutz-Seite.

Die Farben:

Äußerlich wird fast alles weiß. Akzente werde ich mit schwarzen Tastern und rauchgrauem Plexiglas setzen.
Zu dem kommt ein schwarzer Vandalismus-Taster mit pinker Ringbeleuchtung zum Einsatz.

Ein Laufwerk wird es nicht geben, da es viel Platz weg nimmt und ich höchstens mal Windows installieren würde.
Das lässt sich auch mit einem Externen regeln, dafür lohnt sich der Aufwand einfach nicht.
Im Top und der Front wird jeweils ein 120mm Noiseblocker Lüfter zum Einsatz kommen.

Mein Hauptziel ist es aber einen fast vollmodularen PC zu bauen, bei dem der Großteil an Komponenten jederzeit ausgewechselt werden kann.
Ausserdem soll es möglich sein den PC schnell und ohne größere Probleme wieder zu zerlegen.

Falls ich etwas ändern möchte, sollte das auch möglich sein. Mal schauen inwiefern sich das Ganze umsetzen lässt.

Die Verkabelung:

Hierbei möchte ich komplett auf die üblichen Sleeves verzichten und werde die reinen Litzen im Gehäuse verlegen.

Was bisher geschah:

Netzteilstecker auseinanderbauen und entlöten
Rund soll es werden: Der Versuch einen perfekten Krei zu dremeln
Die Baustelle: Case Bilder und jede Menge Krepp
Bilderupdate
beleuchteter HDD-Tray für 5,25"Schächte
rauchgraues Plexi fürs Sidepanel
Case-Ausschnitt für den Lüfter im Top
Sleeve für 4pin ATX Verlängerung
Midplate: Stabilisation durch mehr Winkel...
und mehr Bilder vom unfertigen Zustand
Crimpzange
Sleeving einer 24pin ATX Verlängerung
6pin PCI-Verlängerung 40cm
Crimpen einer 8pin Verlängerungen
Abgewinkelter PCI-Stromanschluss
MB-Anprobe I
MB-Anprobe II
MB-Tray: Ausschnitt für die Midplate
Erstes Finish des bearbneiteten MB-Trays
Mainboard Tray-Ausschnitte
Midplate: 8pin Anschluss
Midplate: 8pin-Zugang Rückseite
Midplate: 3pin Kabel
Tasterwechsel: Feilarbeit
Erste Anprobe der neuen Taster
gebürsteter Aluminium Taster
Modifikation eines Noiseblocker BlackSilentPRO PL-1
Platzprobleme beim Top-Ausschnitt
Mehr Arbeit am MB-Tray


... in Bearbeitung

Bilder

Inverted ATX, Position der Standfüsse wurde verändert und die alten Löcher mit 3mm Linsenkopf-Schrauben verschlossen.

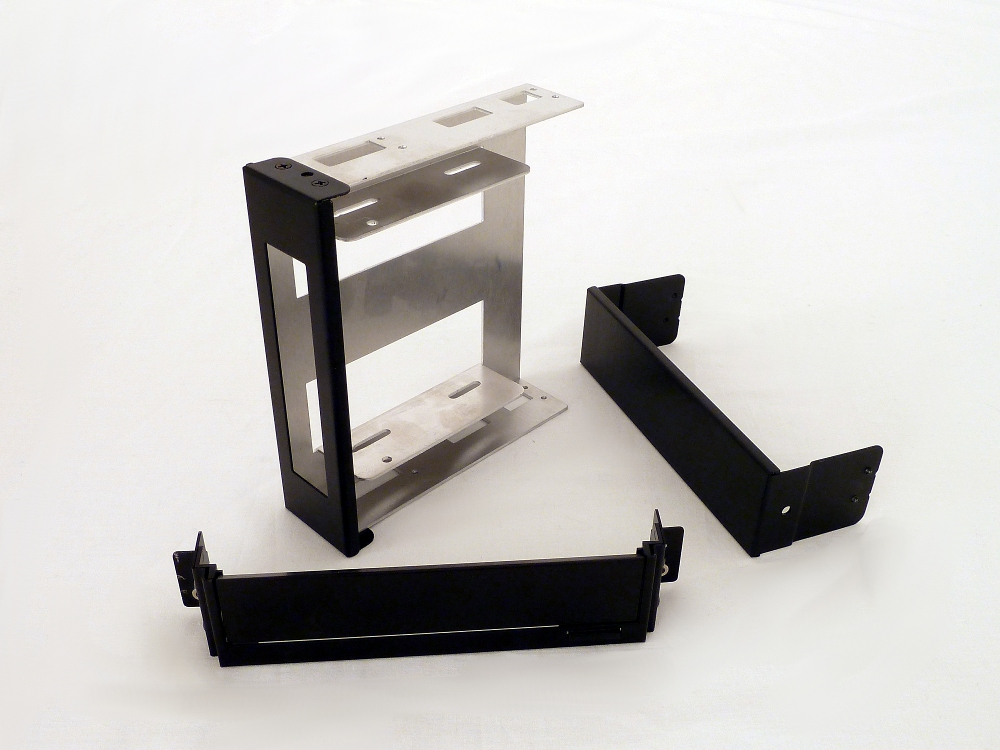

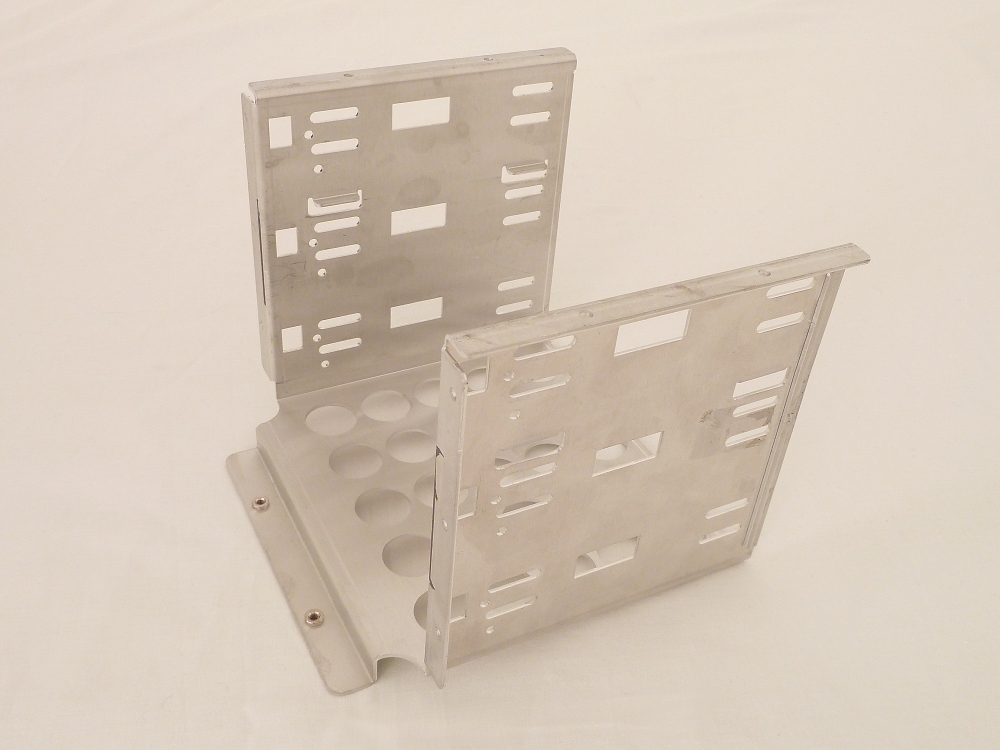

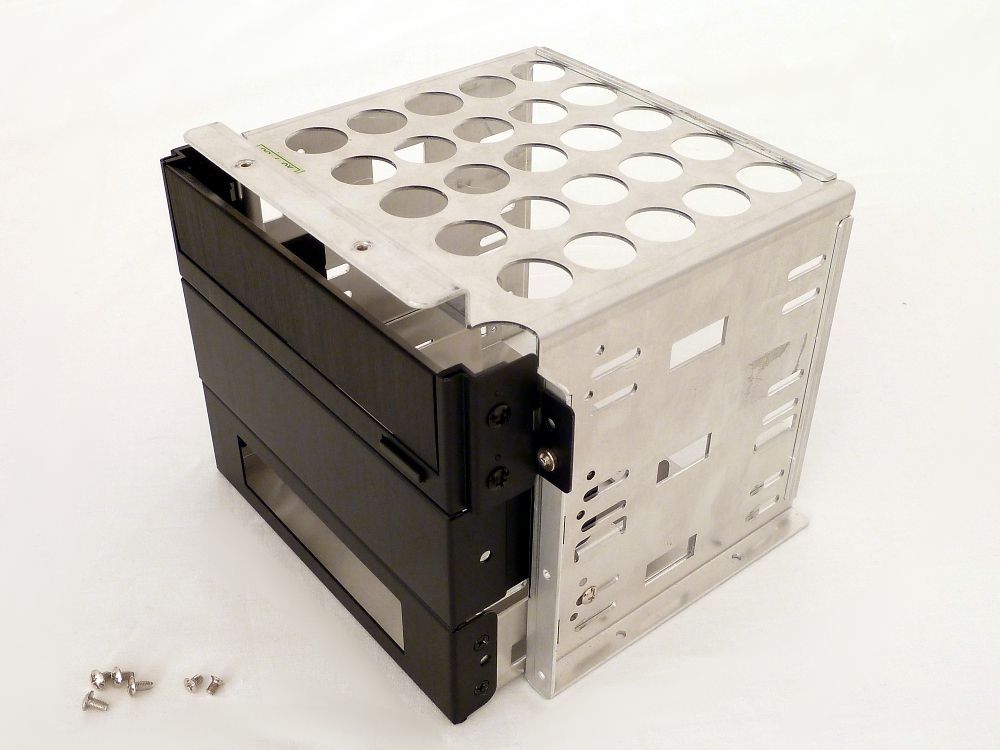

Doppelter Boden und HDD-Mount.

Einer der zahlreichen Ausschnitte am MB-Tray.

Abgewinkelter PCI-Stromstecker

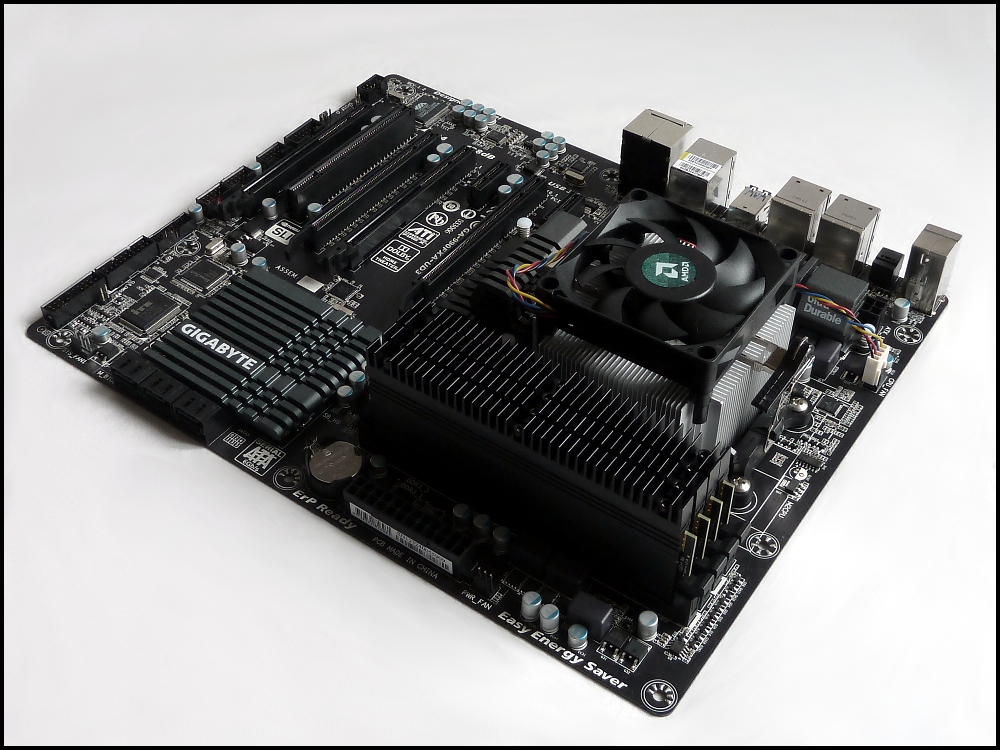

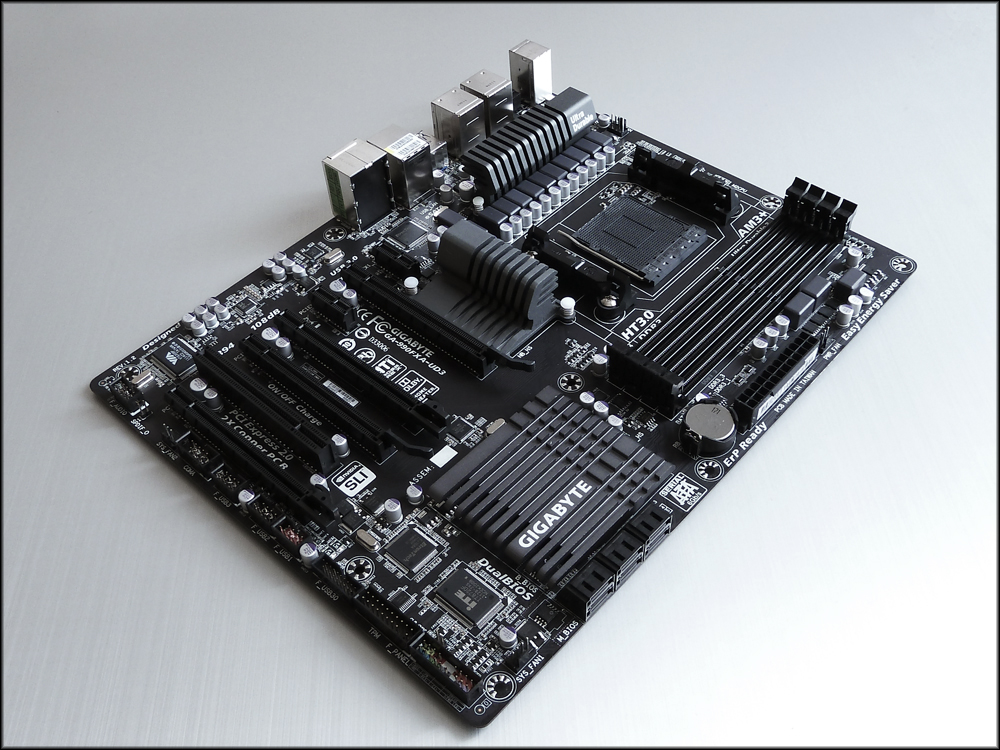

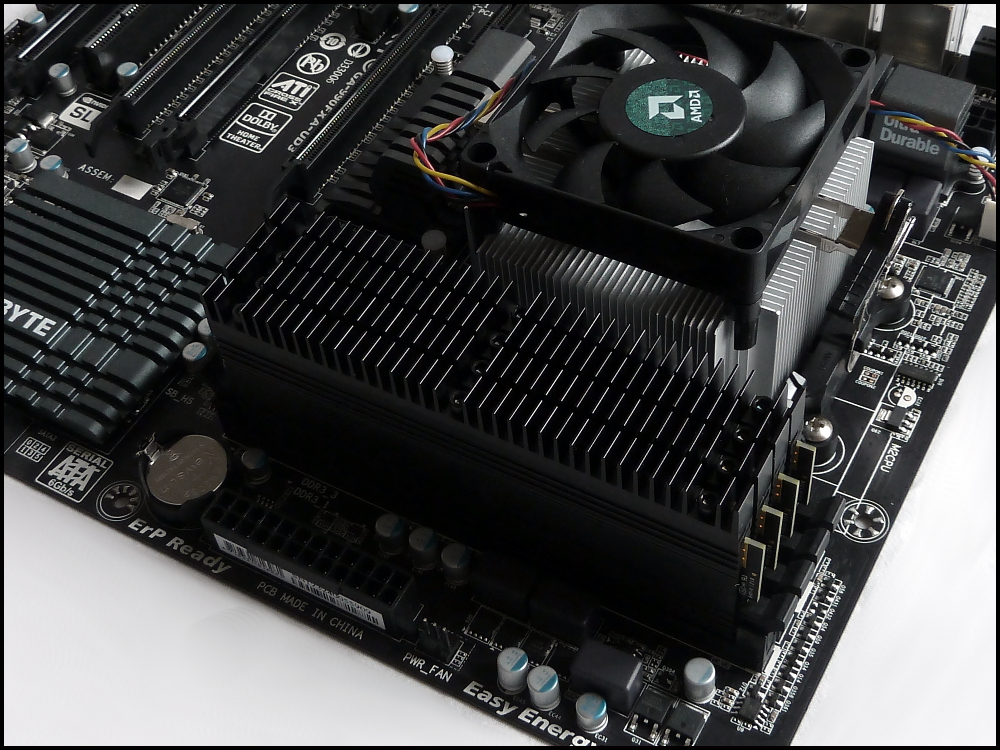

Gigabyte GA 990FXA-UD3

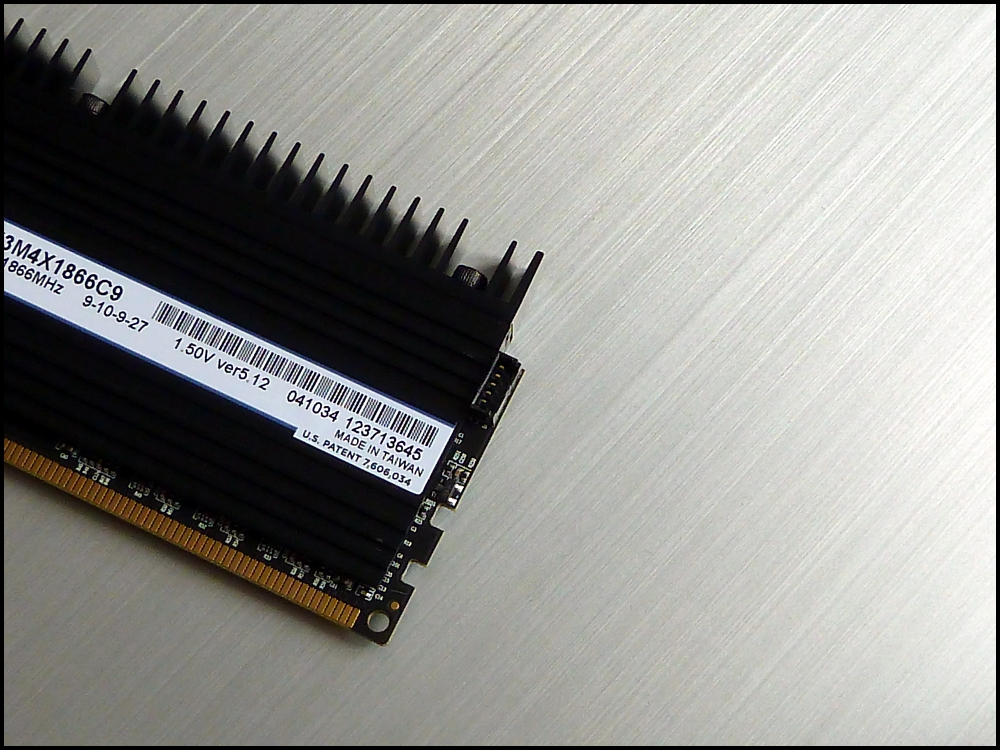

4x4GB Corsair Dominator Series 1866Mhz CL9

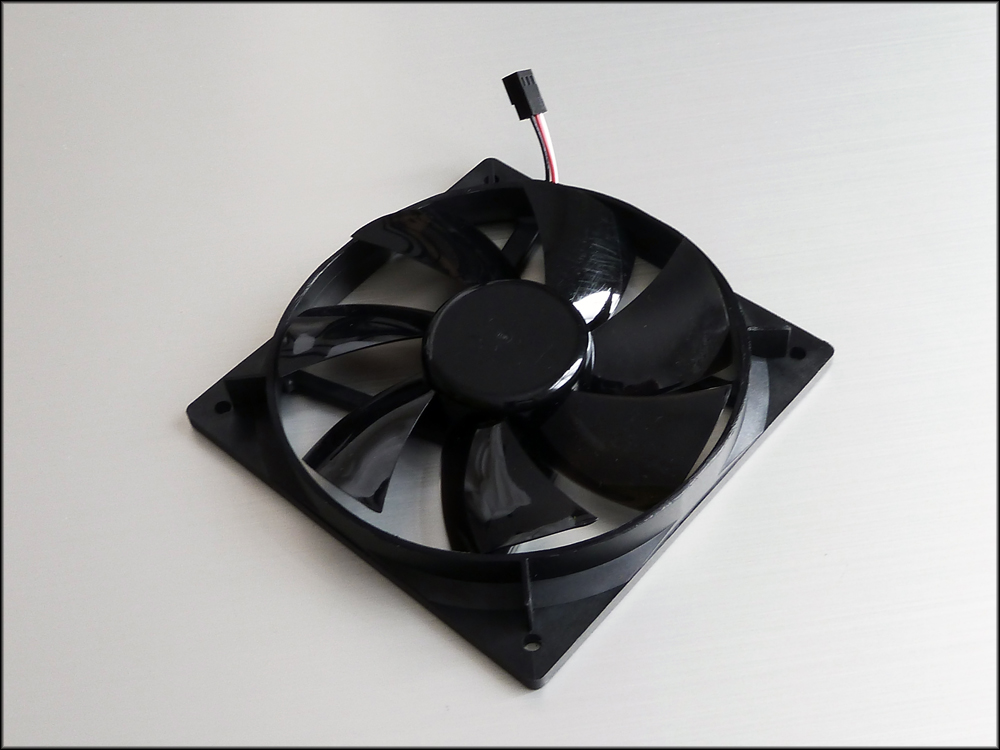

Modifikation eines Noiseblocker BlackSIlentPRO PL-1, hierbei wurde der Befestigungsrahmen aus Hardplastik gekürzt.

Grund dafür, der wenige Platz zwischen MB und Top.

Und hier nochmal von oben:

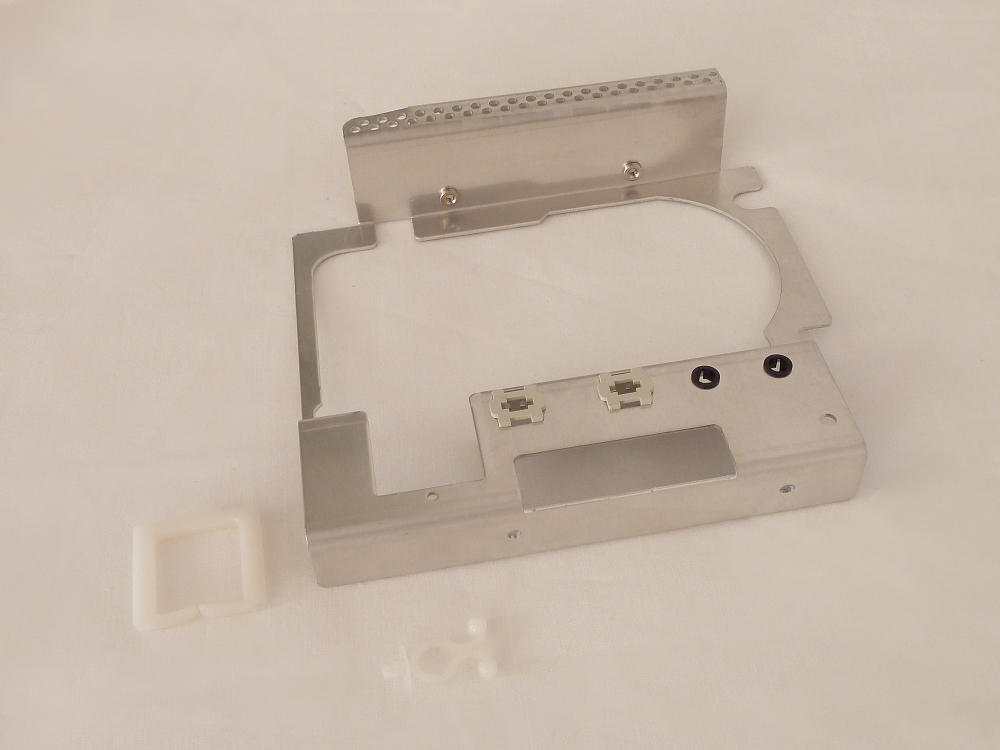

Die Festplatte wird mit einem speziell beleuchtetem HDD-Mount in einem Laufwerksschacht Platz nehmen.

Das Enermax NT werde ich voraussichtlich gegen ein Vollmodulares tauschen.

Und so kam es dann auch

XFX Radeon 7700 Ghost Single Fan Edition

So sah es vor dem Pulverbeschichten aus... da war es noch heile.

Sobald das beschädigte Gehäuse zurück ist, werde ich hier Bilder posten.

....

Nach dem der Pulverbeschichter mein erstes V800 irreparabel beschädigt hatte, musste ein Zweites her.
Es gibt an dem Case keine größeren Beschädigungen, nur oberflächlöiche Kratzer.
Daher geht ein dickes Danke in Richtung Robin, der mir das Gehäuse zur Verfügung gestellt hat.

Wurde dann auch schnell ausgeschlachtet um Platz für die schon modifizierten Teile zu schaffen.

Die kamen relativ zügig wieder bei mir an:

... hier geht es demnächst weiter!
​



[D4K1NE]

Erster
Freu mich schon Zauber uns was schönes

Abo ist dir sicher!

Gruß



[reisball]

AW: Lian Li PC-V800b

Erste kleine Arbeiten am Case und mehr Bilder

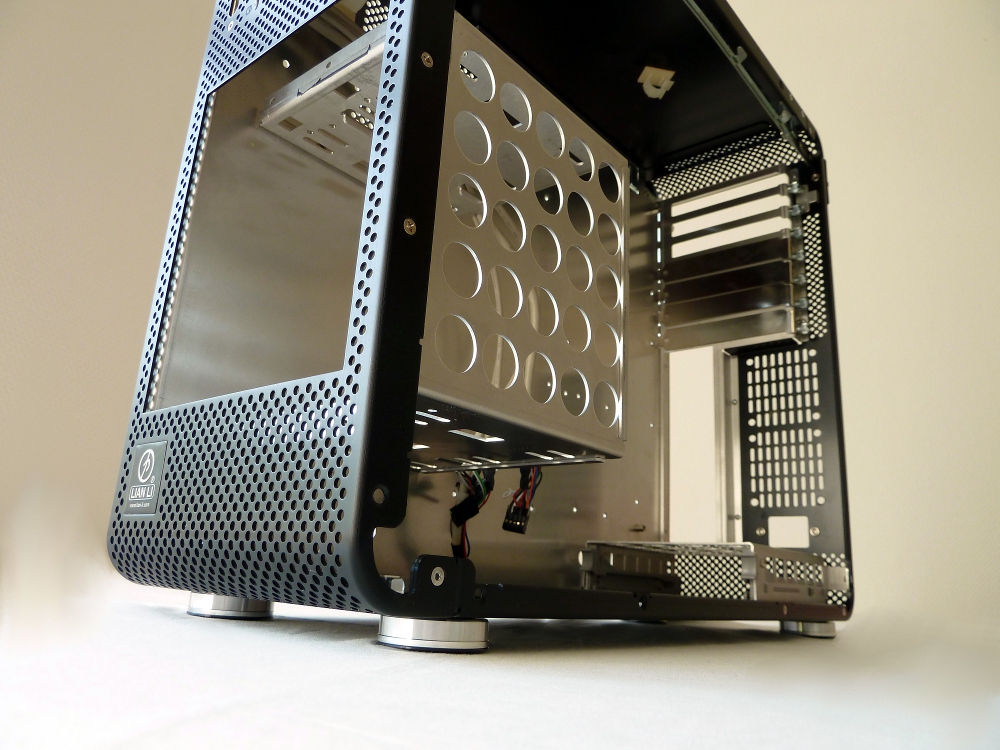

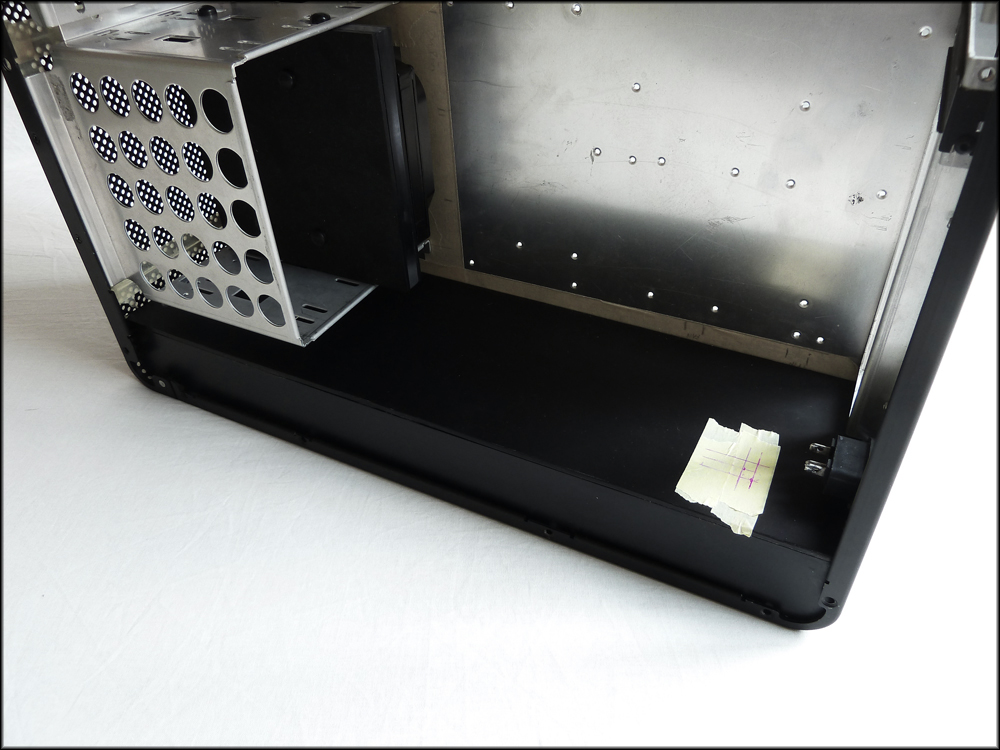

Auf der Unterseite befinden sich Ausschnitte für die Frischluft des NTs.
Die Standfüsse habe ich bereits entfernt, da sie nicht benötigt werden.

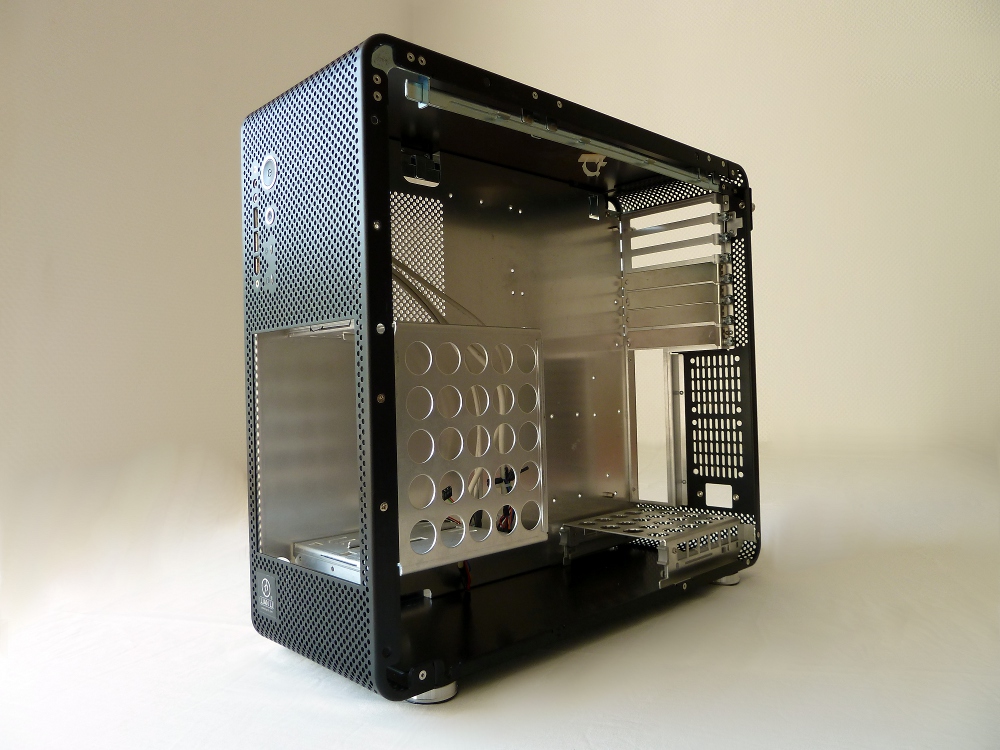

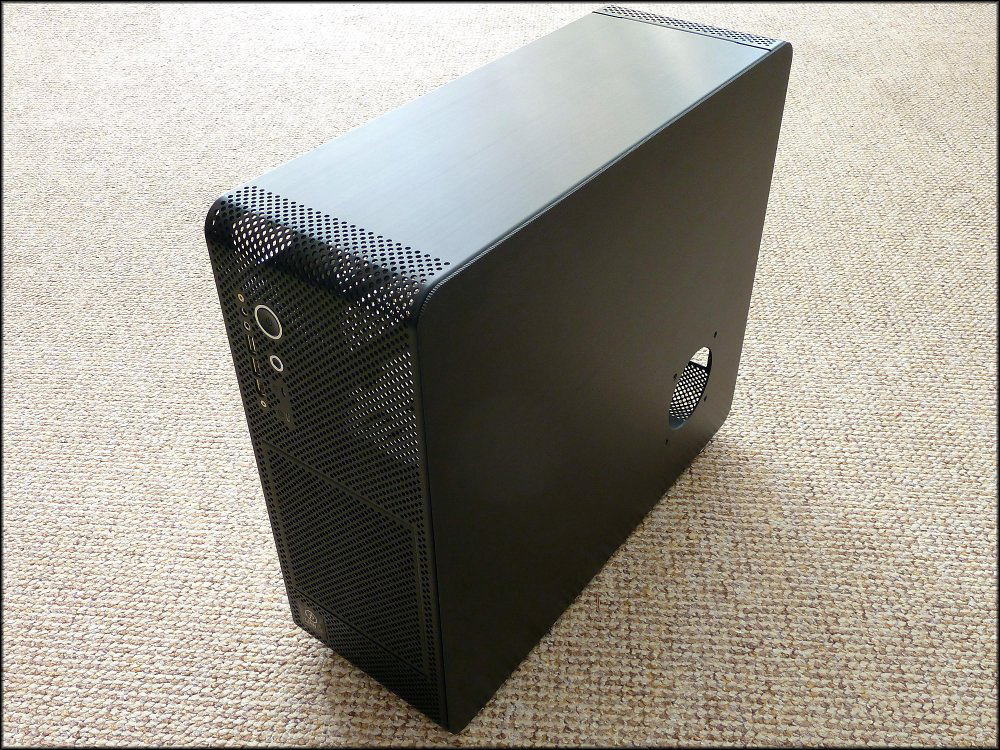

Meine erste Modifikation beinhaltet das Case hochkant zu stellen.
Somit ist es nun i-atx . War doch schon mal ganz einfach.
Auf der Rückseite können 2x60mm Lüfter installiert werden.

Zu einem späteren Zeitpunkt werde ich das Logo erstmal um 90° drehen.

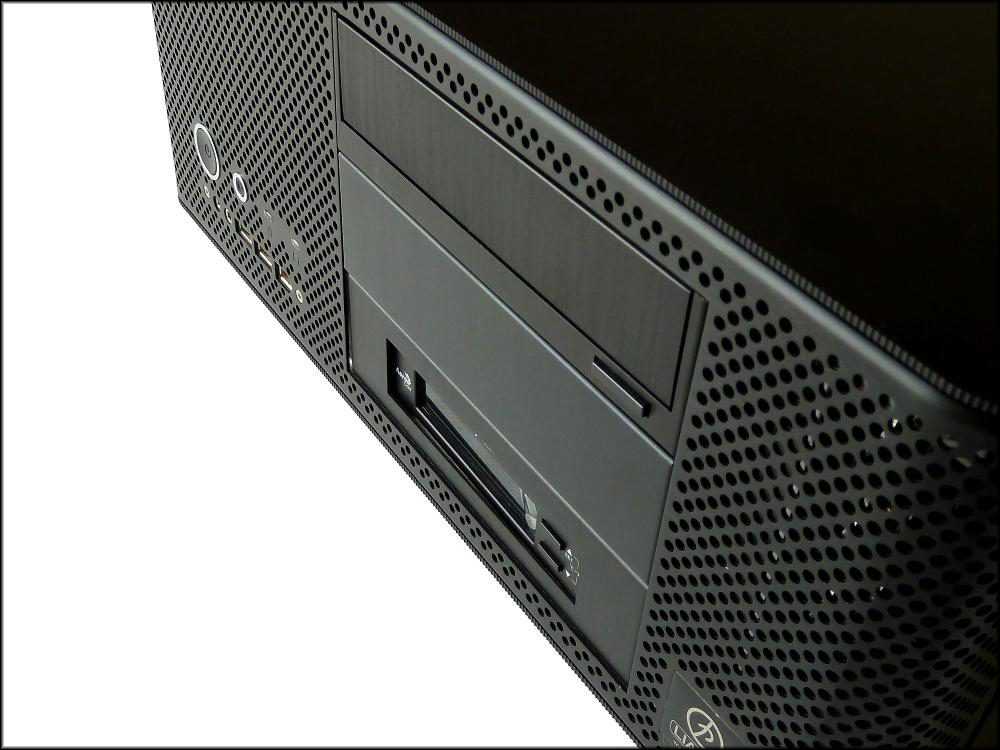

Dann ging es daran, die Frontblenden auszubauen um dort später dieses Schmuckstück zu installieren.
Das ermöglicht mir einen weiteren 120mm Lüfter zu verbauen.

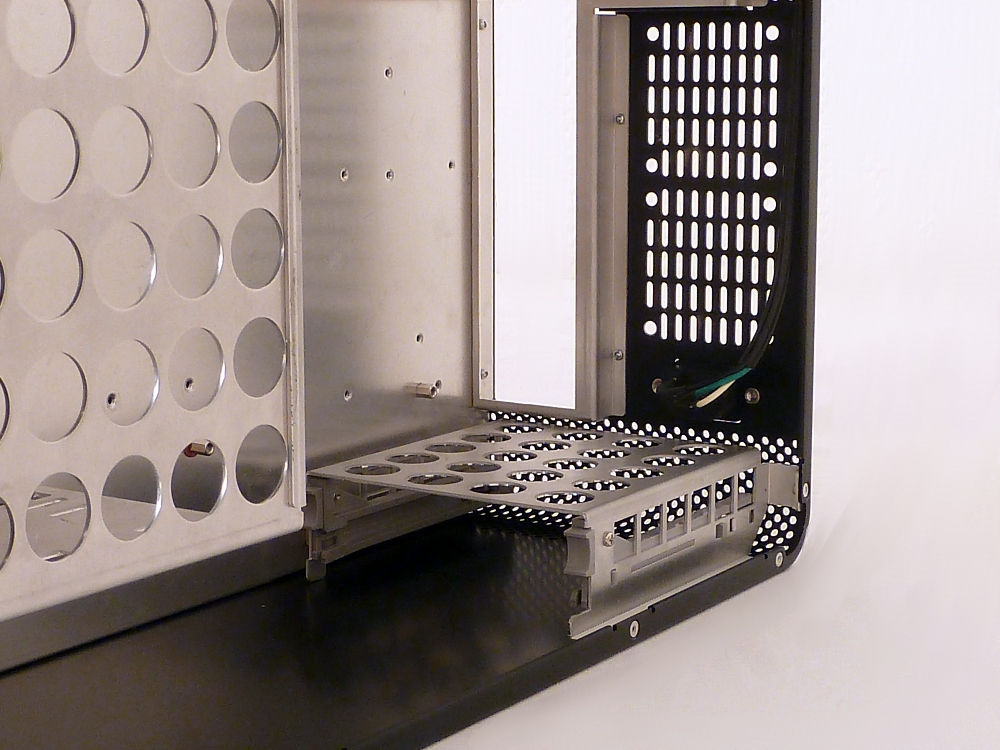

Hier wird voraussichtlich später die HDD Platz nehmen.

​



[quadratkeks]

AW: Lian Li PC-V800b

Schick schick, Lian Li und reisball ist immer gut




ABO



[crunksoldier]

AW: Lian Li PC-V800b

Bin neugierig was du daraus machst, hatte auch schon den Gedanken das Gehäuse zu kaufen



[MatMade142]

AW: Lian Li PC-V800b

Da ich deine letzten beiden Projekte mitverfolgt habe, werde ich mir das hier natürlich nicht entgehen lassen.

Ach ja, bevor ichs vergesse...

...Das ermöglicht mir einen weiteren 1200mm Lüfter zu verbauen. ...

120cm , So ein lüfter will ich auch haben. (Schreibfehler?)



[Clonemaster]

AW: Lian Li PC-V800b

Sehr schöne Bilder !

Und was machen die Pfeile bei den Slotblenden?

Ach und wegen dem Case bin ich übrigens neidisch

Gruß Clone



[affli]

AW: Lian Li PC-V800b

Die Pfeile am der Slotblende waren vom Vorgaenger..

Reisi...

Gott ist das Case mal Geil. Da werd ich glatt neidisch..
Vorallem bin ich begeistert wie schnell und Sympel du das I-atx umgesetzt hast*

Find ich echt ne gute Idee, warum auch nicht?

Ich fuer meinen Teil werd wie gewohn deine Arbeiten gespannt verfolgen*

Lets Rock.

(entschuldige bitte, dass ich die dir Bilder noch nicht gesendet habe, vor dem Urlaub war doch einiges mehr los als gedacht.
wird aber nachgeholt sobald ich zurueck bin, versprochen)



[reisball]

AW: Lian Li PC-V800b

Jo danke Leute und affli, mach dir keinen Stress.


Standfüsse und andere Kleinigkeiten

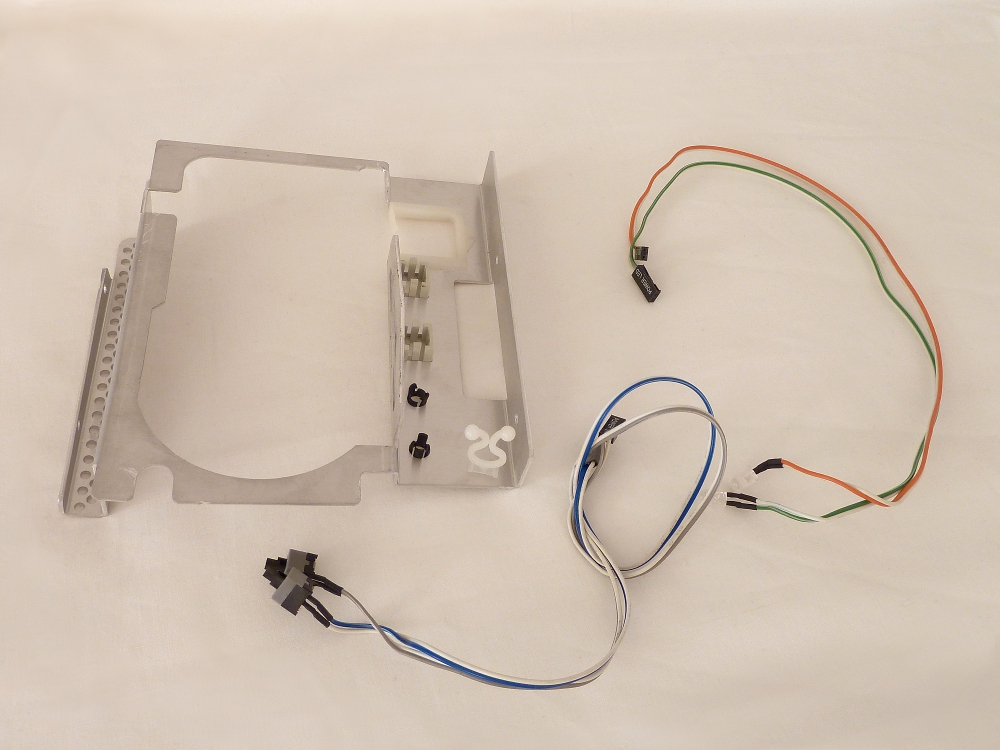

Um die Kabel der Taster und LEDs zu Sleeven musste ich das entsprechende Frontpanel aus dem Gehäuse entfernen.
Da das Frontpanel im V800 vernietet ist, hab ich die Nieten kurzer Hand aufgebohrt, das Panel entfernt...

...und die überflüssigen Plastikkabelhalter herausgenommen.
Auf dem Bild scheint es so als hätte die Blende oben links einen Knick weg.
Das scheint aber nur so, da der rechte Teil hinten unten gebogen ist.

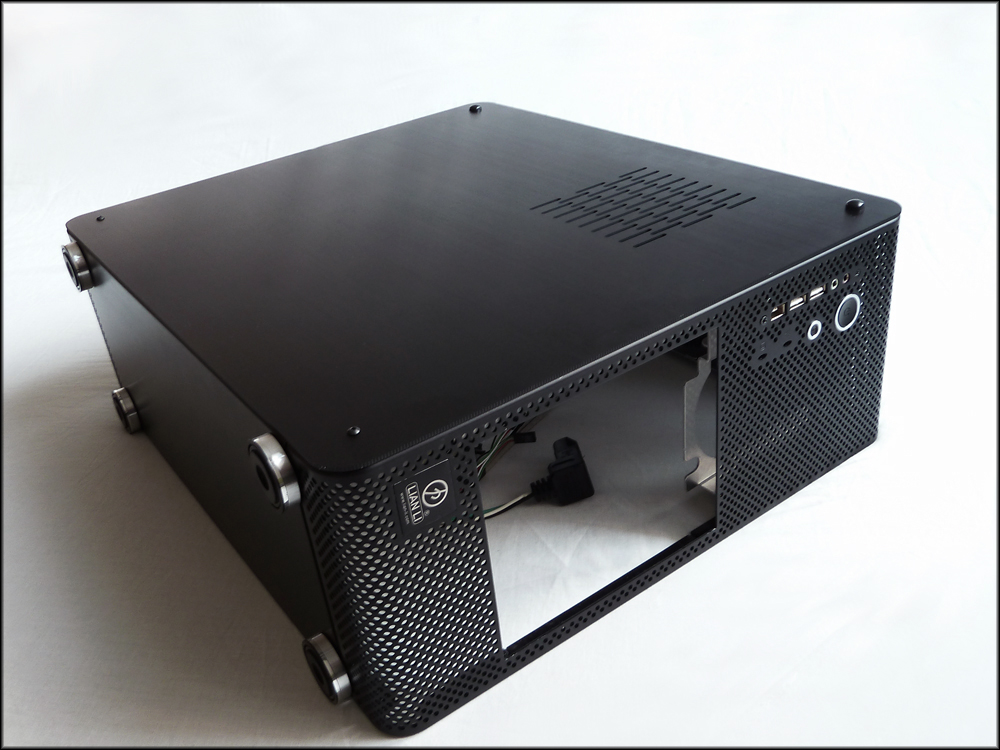

Dann gings daran die Standfüsse wieder zu verbauen. Dazu habe ich vier Löcher mit einem 1mm Bohrer, 4Löcher mit einem 2,5mm Bohrer
gebohrt und dann ein M3 Gewinde reingeschnitten.

Es handelt sich hierbei nicht um die normalen SD-02 von Lian Li.

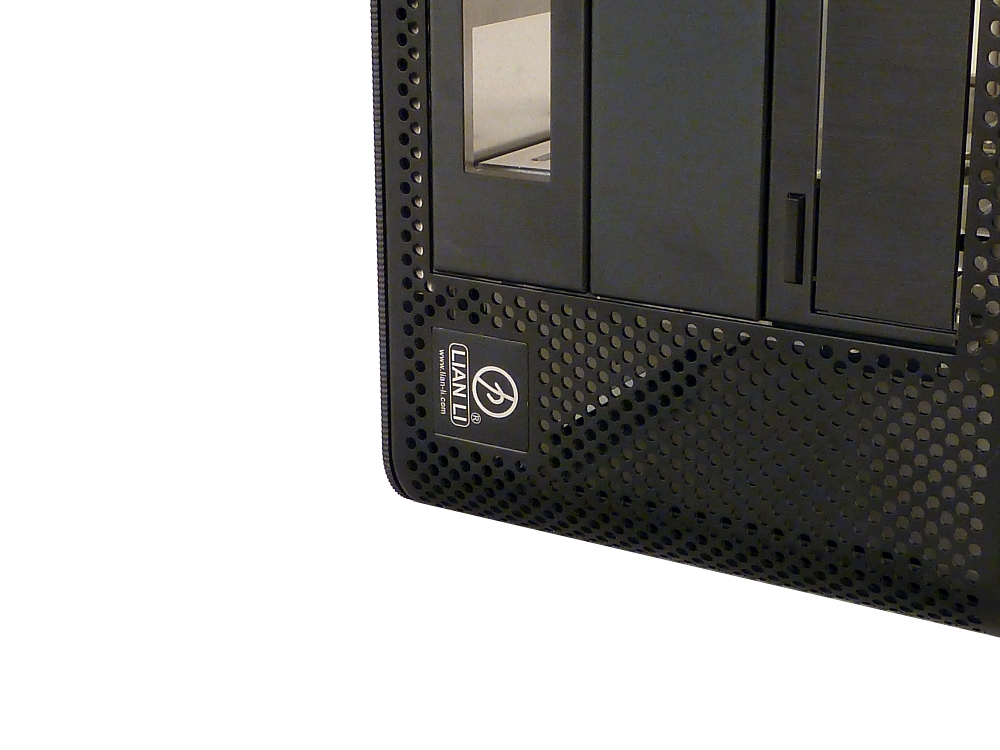

Das Lian Li Logo wurde auch um 90° gedreht.

​



[D4K1NE]

AW: Lian Li PC-V800b

Schick, schick
Wie immer wird hier auf jedes noch so kleine Detail geachtet
Irgednwie erinnert mich das Case an mein V1000......

Gruß

Edit:
Solltest du zufälligerweise die geschlossene 5,25 Zoll Blende nicht brauchen, nehm ich sie dir gern ab



[reisball]

AW: Lian Li PC-V800b

Die geschlossene Blende ist leider schon vergeben, sorry Skull.



[D4K1NE]

AW: Lian Li PC-V800b

Kein Ding, ich find schon irgendwo mal eine Aber trotzdem Danke!



[reisball]

AW: Lian Li PC-V800b

Hier findest du welche: Klick

Bisher konnte ich noch keinen SHop aus DE finden, der die auch anbietet.



[quadratkeks]

AW: Lian Li PC-V800b

Das sieht ja richtig schick aus, was machst du denn mit den alten Löchern?!?



[kero81]

AW: Lian Li PC-V800b

Meine erste Modifikation beinhaltet das Case hochkant zu stellen.
Somit ist es nun i-atx . War doch schon mal ganz einfach.
Auf der Rückseite können 2x60mm Lüfter installiert werden.

Hehe, ich musste gerade übelst schmunzeln.

Also bis jetzt gefällt mir das Gehäuse überhaupt nicht aber ich bin mir zu 100% sicher das sich das noch ändert.



[reisball]

AW: Lian Li PC-V800b

@quadratkeks: Mal schauen, vlt zwei Plexischeiben an jede Seite.

@kero81: Wird schon . Was sagst du zur Kombo (schwarz/kupfer) mit Luftküllung?



[Timmynator]

AW: Lian Li PC-V800b

Was sagst du zur Kombo (schwarz/kupfer) mit Luftküllung?

Ich heiß' zwar nicht Kero, aber so eine schrauberopi-Kombo @ Luft hätte bestimmt was...



[quadratkeks]

Lukü klingt sehr gut, wenn gut umgesetzt...

Aber darüber brauch ich mir wohl keine Sorgen machen.


Ich finde Lila\ Vanila Sleeve zur Zeit sehr schick...



[reisball]

AW: Lian Li PC-V800b

@Timmynator: Schön, dass dir die Idee gefällt. Ich bin mir noch unsicher, was den Sleeve angeht.
Entweder komplett schwarz oder schwarz mit ein wenig copper brown?

@quadratkeks: Vanilla Sands finde ich auch sehr schön.



[Timmynator]

AW: Lian Li PC-V800b

Ich würde sagen hauptsächlich Schwarz mit je einem, bei größeren/breiteren Strängen vllt. 2 Strängen Copper.
