Hallo liebe PCGH Gemeinde

Ich wollte hier nun auch mal meinen Beitrag leisten, da ich vom vielen Lesen auf den Geschmack gekommen bin.
Da dies mein erstes Tagebuch ist, könnt ihr mir bestimmt den einen oder anderen Fehler verzeihen.;)

Ich werde mich bemühen das Tagebuch so gut es geht zu führen und mit ausreichend Material ( Bilder ) zu versorgen.

Meine bisherige Hardware im Überblick:
Asus P5Q Deluxe ( Mein GA-P35 DS4 hat es vor einiger Zeit zerlegt )
C2Q 6600 @ 3200 MHz ( 8 x 400 MHz )
Scythe Mine Rev. B ( Wurde mittlerweile von einem Alpenföhn Groß Clockner abgelöst)
4 x 1 GB Corsair XMS
Gainward GF 8800 GTX @ 612 / 999 MHz (Wird durch eine Radeon 58x0 ersetzt) HD 6950 bestellt
SB XFI Gamer PCI
1x Hitachi 1 TB
1x Samsung 1 TB
Logitech G 19 Tastatur
Logitech MX 518
Creative 5.1 Soundsystem

Das Gehäuse ist ein billiges Teil von Pearl mit "Turbine", das Gehäuse habe ich damals
auch schon ein wenig gemoddet, wobei mir das Ergebnis nicht wirklich zugesagt hat.
Ich hatte es ein wenig bunt gemacht, und das Seitenfenster umgebaut damit der Lüfter die Grafikkarte besser unterstützt.
Hat aber im Endeffekt nicht viel gebracht, die Karte bleibt relativ kühl, lies sich aber nicht weiter übertakten.

Da ich vorhabe mir nächstes Jahr eine DX 11 Grafikkarte zu kaufen ( wenn sie denn mal vernünftig lieferbar sind) und
auch mit einer Wasserkühlung liebäugle, habe ich festgestellt, dass das Gehäuse einfach zu klein ist.

Meine Wahl fiel nach einiger Recherche auf das HAF 932, es ist geräumig, hat ein gutes Belüftungssystem
und kann Problemlos mit einer Wakü nachgerüstet werden.


Meine Planung:

Phase 1:

- HAF schwarz matt pulvern. Erledigt, siehe diesen Post.
- Led´s in die Lüfter einbauen. Erledigt, siehe hier
- Platine für Led´s bauen. Erledigt, siehe hier.
- Gehäuse wieder zusammenbauen.Erledigt, siehe hier.
- Neues Netzteil einbauen. Erledigt, siehe hier.
- Weitere Beleuchtung einbauen. Erledigt, siehe hier.
- Tausch vom CPU Kühler. Erledigt, siehe hier.
- Umzug meiner Hardware ins HAF. Erledigt, siehe hier.
- Zweites SATA DVD Laufwerk besorgen.Erledigt, siehe hier.
- Externen Taster für DVD Laufwerke anfertigen. Erledigt, Teil 1, Teil 2.
- LED- Stealthmod für DVD Laufwerke anfertigen. Erledigt, siehe hier.
- Beleuchteten Schriftzug bauen. Erledigt, siehe hier und hier. -> Finale Blende in Arbeit, Blende fertig!!!

- [HowTo] Motherboard lackieren erstellt. Siehe hier.
- [HowTo] Externen Taster für DVD Laufwerke in meinem Blog erstellt.
- [HowTo] LED- Stealthmod in meinem Blog erstellt.
- [HowTo] LED- Konstantstromquelle in meinem Blog erstellt.

- 12.01.2010 Logo für Mod gebaut und Motto vom Tagebuch geändert. Siehe hier.



Phase 2:

- Neue Grafikkarte einbauen. Noch offen.Kühler ist gekommen.
- Kabel sleeven + kürzen. Angefangen. Teil 1 Teil 2 Teil 3 Teil 4 Teil 5
- Laufwerke lackieren. Erledigt.

Phase 3:

- Planung der Wasserkühlung. Erledigt. Teil 1 geliefert. Teil 2 geliefert.

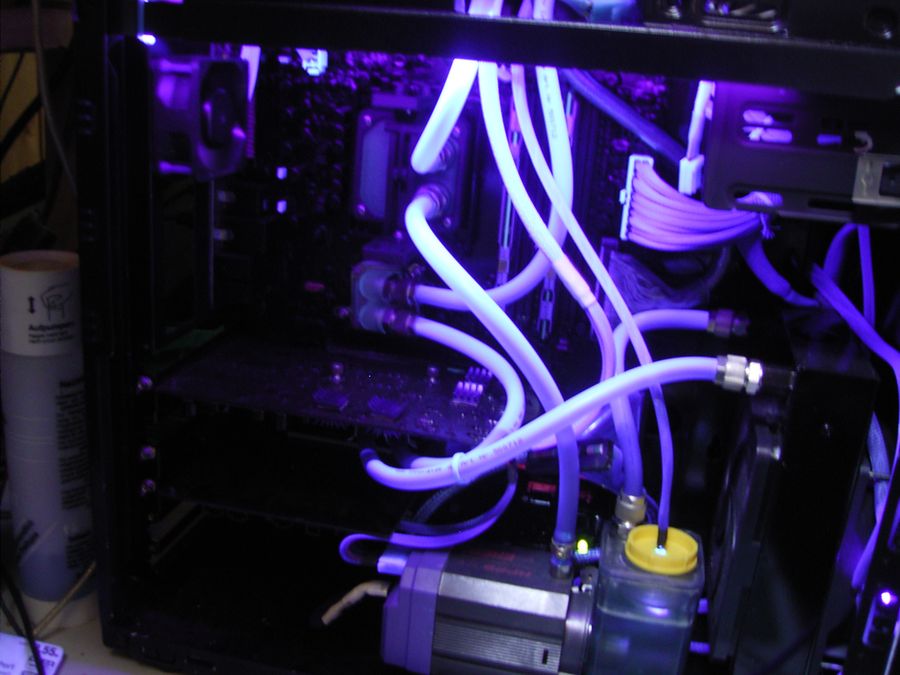

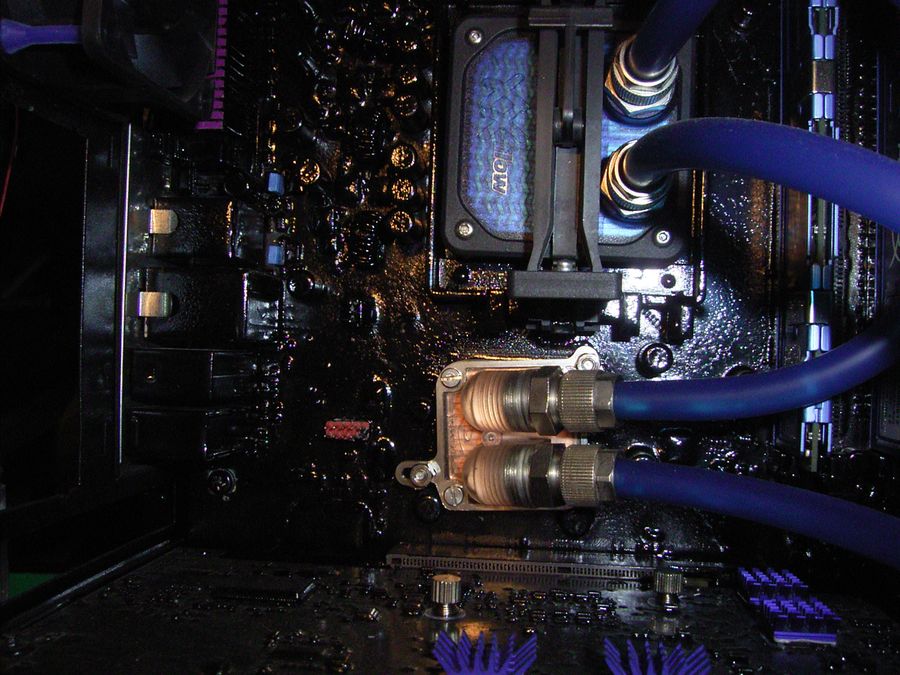

- Einbau der Wasserkühlung. In Arbeit- Teil 1, / 2, / 3, / 4, / 5, / 6, / 7, / 8, / 9, /10, /FINALE! /FINALE 2!
- Sonstiges.... Kommt Zeit, kommt Dummheit. :D MORA 3, Logitech G19, Revoltec Backlights, Renovierung und Kabelmanagement, RGB LED- Stripes für Innen.
- Mora 3 Umbau: Teil1,
- Neue Grafikkarte: HD 6950 angekommen.
- Heatkiller X³ für HD 6950: HK X³ Lieferung,
- Neues Seitenteil: Lieferung, Martma Inlay,
- Neue SSD: Plextor 128GB SSD
- Neue Soundkarte: X-Fi Titanium.



Finale!!! Tag 1,

___________________________________________________
So, nun genug der Worte es sollen Bilder folgen! :daumen:

Hier das HAF nach dem Pulvern :wow: :hail:



attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php

Weitere Bilder folgen...
Kann leider nur 15 einfügen.

Zuletzt bearbeitet:
TE
TE
h_tobi

h_tobi

Kokü-Junkie (m/w)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

So hier wie versprochen weitere Bilder!
Vor dem Pulvern

attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php

Keine Ahnung, warum die von CM nicht das gesamte Gehäuse in schwarz
herstellen. Bei dem Preis wäre das meiner Meinung nach noch drin
gewesen.

Weiter geht es mit dem Zusammenbau / Umbau

Gruß Tobi

Zuletzt bearbeitet:
TE
TE
h_tobi

h_tobi

Kokü-Junkie (m/w)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

So, hier geht es weiter.

Nachdem die Teile vom Pulvern zurück waren, ging es gleich ans Umbauen der Lüfter.
Und schon ging es los!:what:
Der durchsichtige Frontlüfter sollte erstmal blaue Led´s bekommen, also
schnell die Alten ausgelötet, blaue rein ( 5mm ) Test und ......

nothing happens :daumen2: war etwa jetzt schon Noblorros am Werk??:lol:

Also erstmal Messgerät her und durchmessen, Ergebnis: ca. 2,9 V am Ausgang vom Lüfter.
Blaue 5 mm Led´s haben aber 3,6 - 3,8 V .
No Problem dachte ich mir und ging im Netz auf Suche, mit NULL Treffern.:(

Was soll das denn!! Habe dann erstmal meine Werkstatt auf den Kopf gestellt
aber nichts gefunden. Bis mir 3mm blaue Led´s ins Auge sprangen, sollten die etwa... JA, 2,9 V
Betriebsspannung, also 5mm raus 3mm rein und siehe da, es geht.:hail:

Frohen Mutes machte ich mich an die 2 schwarzen Lüfter, bei denen waren die Löcher für die Led´s
schon vorhanden und auf dem Lüfter die Lötstellen wie beim Vorderen ebenfalls vorhanden.
Dann also los, Kabel angelötet, Led´s dran und.......

nothing happens

das kann doch wohl nicht wahr sein, also wieder Meßgerät raus und 0 Volt!!:what:
Dann habe ich den Lüfter genauer inspiziert und festgestellt, das auf den Platinen
der schwarzen Lüfter die SMD Sperrdioden fehlen.:daumen2:

Wie armselig ist das denn, da kauft man ein teures Gehäuse und an den Lüftern wird vom Hersteller gespart.
Naja dachte ich schickst mal ne Mail an Cooler Master und fragst nach, ob es die Frontlüfter nicht extra zu kaufen gibt.
Ergebnis: Weder die Holländische noch die Deutsche Vertretung hält es für Nötig zu antworten.:daumen2:

Selbst ist der Mann, äh Modder
Ich habe die schwarzen Lüfter mit blauen Led´s versehen, eine Kabeltrennung angebaut und werde die Led´s
über eine Konstantstromquelle betreiben. Also mal eben eine Platine zusammengelötet,:daumen:
Lüfter dran und ...... es geht, ich werd verrückt es geht:D

Hier ein Paar Bilder

attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php

Gruß Tobi

Zuletzt bearbeitet:
TE
TE
h_tobi

h_tobi

Kokü-Junkie (m/w)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

Hier der Bau meiner Led - Stromversorgung

Die Platine hatte ich schon im Vorfeld hergestellt und keine Bilder gemacht.

Frage: Wo bringe ich die Platine vernünftig unter??
Antwort: Ich habe noch Platz im Festplattenkäfig....
Ergebnis: Eine alte Platte muss dran glauben.

Habe hier noch eine alte IDE Platte rumliegen, die hin war. Also Platte zerlegt,
Innenleben rausgepult und Platine angepasst.

attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php

Dann habe ich die Stromversorgung der Platine an die Festplattenelektronik
angelötet, so konnte ich mir den Stecker an der Platine sparen. ;)
Als alles fertig war, habe ich alles in einen Festplatteneinschub eingebaut.

attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php

So, weiter geht´s im nächsten Post.

Gruß Tobi

Zuletzt bearbeitet:
TE
TE
h_tobi

h_tobi

Kokü-Junkie (m/w)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

Weitere Bilder der Platine für die Led´s im Rechner

Ein Bett aus Silikon für die Platine, war nach einer Nacht auf der Heizung
immer noch nicht trocken. :daumen2:

attachment.php


Darum habe ich eine Moosgummiunterlage genommen. :daumen:

attachment.php


attachment.php


attachment.php


attachment.php


attachment.php

Hier der Einzug ins Gehäuse.

attachment.php


attachment.php


attachment.php

Passt doch wunderbar und ist nachher nicht zu sehen.

Weiter geht es dann mit dem Zusammenbau.

Gruß Tobi

Zuletzt bearbeitet:

nobbi77

BIOS-Overclocker(in)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

Na,dass schaut für den Anfang doch vielversprechend aus:daumen:
Viel erfolg beim ersten Projekt!

TE
TE
h_tobi

h_tobi

Kokü-Junkie (m/w)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

Hi Nobbi,

vielen Dank erstmal, ist ja nicht mein erstes Projekt.
Nur das erste, das ich auch online stelle, da die anderen nicht so
ordentlich ausgeführt wurden (Werkstattrechner).

werkstatt-004-jpg.169617



werkstatt-030-jpg.169618



attachment.php



Vielleicht stelle ich die restlichen Bilder auch noch ins Tagebuch ein.

Will mal hoffen, das Noblorros sich nicht zuviel am Projekt beteiligt!:ugly:

Gruß Tobi


Anhänge

  • Werkstatt - 004.JPG
    Werkstatt - 004.JPG
    127 KB · Aufrufe: 12.016
  • Werkstatt - 030.JPG
    Werkstatt - 030.JPG
    79,9 KB · Aufrufe: 11.995
Zuletzt bearbeitet:
TE
TE
h_tobi

h_tobi

Kokü-Junkie (m/w)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

So, weiter geht es mit dem Zusammenbau, natürlich wieder viele Bilder

@all, wie kann ich die Bilder in groß einbinden?? Habe in der Hilfe nichts gefunden. Die Thumbnails nerven doch ein wenig.

Hat sich erledigt, habe es rausgefunden und geändert! Danke nochmal an The Killer For Two für die Tipps

attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php

Bis jetzt klappt alles gut, die Teile passen wie angegossen.
Die Fixierungen für die 5 1/4 Zoll Laufwerke habe ich auch
gut wieder dranbekommen.
Der Drahtbügel für die Klemmen der Steckkarten war aber
etwas hartnäckiger, habe mir fast den Daumen gebrochen.:D

Weitere Bilder im nächsten Post, da nur 15 gehen.

Gruß Tobi

Zuletzt bearbeitet:
TE
TE
h_tobi

h_tobi

Kokü-Junkie (m/w)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

Hier wie versprochen weitere Bilder

Einige Aufnahmen sind auch von Innen gemacht.

attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php


attachment.php

Weiter geht es mit dem Netzteil.

Zuletzt bearbeitet:

Lower

PCGHX-HWbot-Member (m/w)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

Hallo Tobi:
Sieht gut aus. Kommt neue HW rein (super wäre ein X58 SLI LE würde super ins Farbkonzept passen!)? Wieso hast du das Window abgeklebt? :daumen:

TE
TE
h_tobi

h_tobi

Kokü-Junkie (m/w)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

Netztei und Lüftersteuerung

Tobi beschenkt sich! :D

Da am 2ten Rechner das Mobo + 2 GF 7800 GT im SLI gestorben sind,:(
gab es neue Hardware. Das verbaute Netzteil ist aber etwas knapp.

Da beim Haf das Netzteil nach unten soll und die Kabel bei meinem
momentan verbauten etwas knapp sind, habe ich mir ein neues bestellt.:daumen:

Es sollte Kabelmanagment haben und gut zu sleeven sein, da 2010 wenn
wieder Geld da ist, das HAF gesleevt wird. Nils ich komme.:D

Hier wieder ein paar Bilder.

attachment.php


attachment.php


attachment.php


attachment.php


attachment.php

Der Einbau.
Habe 2 kleine Moosgummistreifen unter das Netzteil geklebt,
damit es besser entkoppelt ist. Vibrationsgummi wurde ebenso an der
Rückwand verbaut.

attachment.php


attachment.php


attachment.php


attachment.php


attachment.php

Eine Lüftersteuerung habe ich vorsorglich gleich mitverbaut,
da 2010 auch eine Wasserkühlung in Planung ist. Mal sehen,
ob sie drinbleibt. Habe ein Auge auf die Aquero geworfen.:D

attachment.php


attachment.php


Kabelsalat :ugly:
attachment.php


attachment.php

Da ich aus Platzgründen im Wintergarten schraube und der nicht beheizt ist
gibt es immer mal was Warmes.:D

attachment.php


So, das ist soweit alles.

Habe noch ein Paar Led - Strips verbaut um mehr Farbe ins Gehäuse zu
bekommen. Bilder folgen sobald alle eingebaut sind.

Eine Unterbodenbeleuchtung wird es auch noch geben aber wie es so ist,
habe ich nicht genug Material. Also wieder eine kleine Bestellung bei Pollin
getätigt. Schwarze SATA Kabel habe ich auch gleich mitgeordert.
Mal sehen, ob die dann noch gesleevt werden müssen, oder ob ich sie so lasse.

Sobald das Material da ist, geht es hier weiter.
Werde dann auch Bilder vom alten Pearl Gehäuse zeigen.



Fragen werden gerne beantwortet.

Zuletzt bearbeitet:
TE
TE
h_tobi

h_tobi

Kokü-Junkie (m/w)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

Hallo Tobi:
Sieht gut aus. Kommt neue HW rein (super wäre ein X58 SLI LE würde super ins Farbkonzept passen!)? Wieso hast du das Window abgeklebt? :daumen:

Hallo Lower,

das Board ist noch keine 2 Wochen alt.
An neuer Hardware werde ich mir nächstes Jahr eine Radeon 5xxxx gönnen, wenn sie denn mal vernünftig zu bekommen sind.
Sleeven und eine gute Wasserkühlung werden ebenfalls ein Loch in den Geldbeutel reißen.
Ich werde das Gehäuse aber für eine langfristige Nutzung vorbereiten, so das
ich in Zukunft nur kleinere Änderungen vornehmen muss.

Das Window ist noch mit der original Schutzfolie versehen, die kommt erst runter, wenn der Rechner fertig ist.
Noblorros ist überall :ugly: und ein Kratzer ist schneller da als ich gucken kann.

Zuletzt bearbeitet:

The Killer for Two

Freizeitschrauber(in)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

Moin Tobi,
uffff... viele Bilder, viel Text und das in der Zeit? kann sich sehen lassen:ugly:
Also noch einer der an diesem schönen Gehäuse rumpfuscht :lol: Na dann werden Lower, du und ich am Ende mal vergleichen können.. :lol: (nur das meiner nie fertig sein wird :lol::lol::lol:)
aber schöne Hardware was du da verbaust :D bin mal gespannt was da am ende rauskommt ^^

PS: [x]ABO

TE
TE
h_tobi

h_tobi

Kokü-Junkie (m/w)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

Hallo The Killer for Two,

erstmal vielen Dank.
Habe mir dein Tagebuch auch mal angeschaut. Sieht schon sehr nice aus.:daumen:

Auch bei mir wird es lange dauern, bis alles soweit fertig ist. Auf das
Ergebnis bin ich genau so gespannt wie du.:lol:

Farbliche Akzente in der Front und im inneren werden aber erst nächstes Jahr folgen,
wenn das Wetter wieder zum Lackieren animiert.

Ich wollte aber den schwarz - blauen Kontrast fortsetzen, da mir diese Farbkombi
am meisten zusagt.

Wenn dann die Wakü reinkommt, werde ich sehen, was der Q6600 noch
schaffen kann.

Auch dir weiterhin viel Erfolg

Tobi

PS: Wie bindest du die Bilder ins Tagebuch ein? Bei mir kommen nur
die kleinen Bilder rein?
PPS: Noch mal alles Gute nachträglich von meiner Seite.


Lower

PCGHX-HWbot-Member (m/w)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

Sry für den Doppelpost aber tobi mach die Bilder bitte noch ein bisschen kleiner ich scroll mir ja den Finger tot! Auf 640x480 wäre es optimal ^^
Am Ende der Mods lassen wir die 3 PCs von einer Jury bewerten! ok?

ps: noch zur Schutzfolie! Ich hatte die bei meinem nicht drauf!


The Killer for Two

Freizeitschrauber(in)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

Danke Tobi zwecks Gratulation ;)

Sry bin auf arbeit habs gerade erst gesehen...

Können wir gerne machen...^^ ich werd sowieso letzter ... weil jetzt dann das Geld zu ende geht ... dank Führerschein :wall:

TE
TE
h_tobi

h_tobi

Kokü-Junkie (m/w)
AW: [ Langzeittagebuch ] Umzug meiner HW in ein HAF

@Lower,

natürlich habe ich deine Bilder schon inspiziert und.... für gut befunden!:daumen:

Das mit den Bildern habe ich mittlerweile auf die Reihe bekommen und alle Beiträge geändert.
Zur Bildgröße: Dann müsste ich die ja alle noch mal hochladen und neu einbinden. Wäre eine
Mordsarbeit! Das scrollen nervt aber wirklich ein wenig.

Trotzdem Danke für deine Tipps. :)

Ich persönlich finde große Bilder besser, um Details besser sehen zu können.
An der Qualität muss ich aber auch noch arbeiten :ugly:

An Alle! Wie seht ihr das, soll ich alle Bilder nochmal ändern, oder reicht es,
wenn ich in Zukunft die Bilder kleiner mache??

@ The Killer for Two,

Arbeit geht vor, bin leider aus Gesundheitlichen Gründen nicht mehr einsatzfähig, d.h. bin den
ganzen Tag zu Hause, habe Zeit, aber auch kein Geld die ganze Zeit wie ich wollte mit Modding zu nutzen.
Letzter werde ich dann wohl werden, da mein Projekt bestimmt erst Ende 2010 fertig wird.
Es sei denn ich gewinne vorher im Lotto.

Zuletzt bearbeitet:
Oben Unten
