Tagebuch [Langzeittagebuch] "nyso's blue HAF goes Lamborghini" Aktuell: Ein Lambo wird nass
- Ersteller nyso
- Erstellt am
TE
TE
nyso
PCGH-Community-Veteran(in)
Danke Großer^^
Erstmal habe ich mich eben noch um die Isolierung gekümmert und das gleich für alle auf Fotos festgehalten^^ Da der Kram ja hinter das Mainboard kommt, muss die Isolierung natürlich absolut perfekt sein. Ein kleiner Fehler, etwas Schlampigkeit, und zack raucht das MB ab^^
Ein weiterer Vorteil einer guten Isolierung ist natürlich, dass die Schaltung dadurch stabiler wird. Selbst wenn man beim Löten geschlampt hat, die Teile sind zusammengehalten durch den Shrink. Und wer will schon die Wakü und den Rechner abbauen, nur weil das Backlight ausgefallen ist^^
Aber jetzt zu den Bildern^^

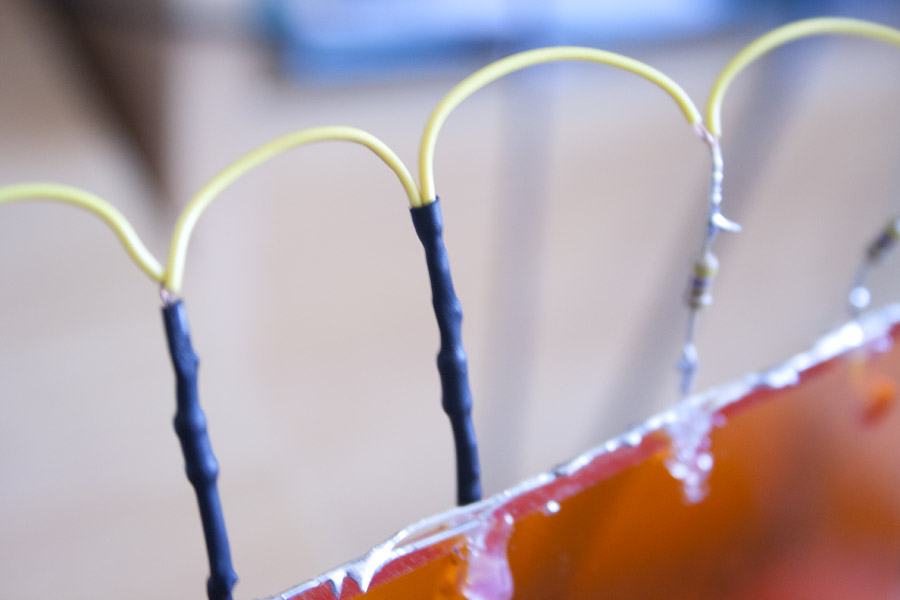

Wenn man will, dass es so hier aussieht:

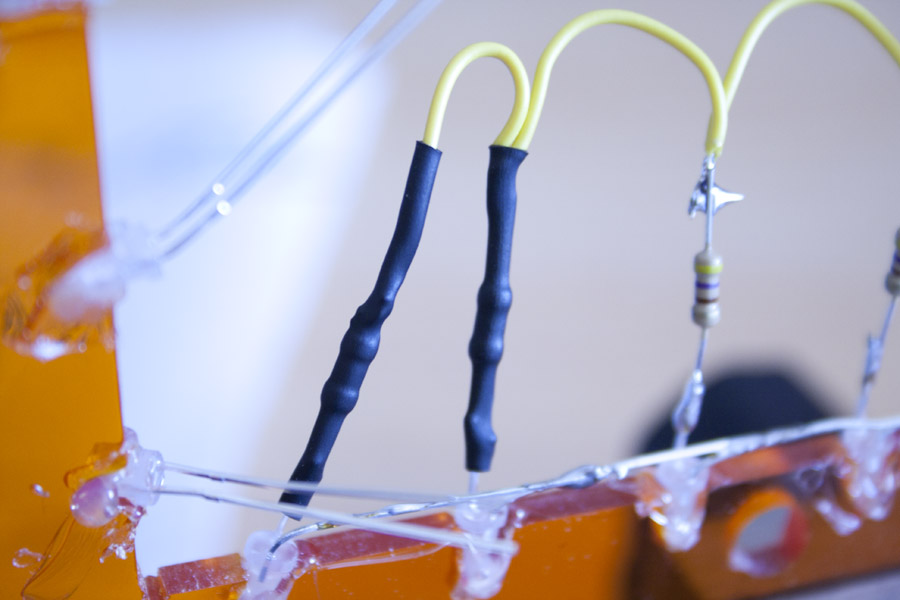

Muss man LED und Widerstand nochmal trennen. Da reicht kurz Lötkolben dranhalten und ab ist es.

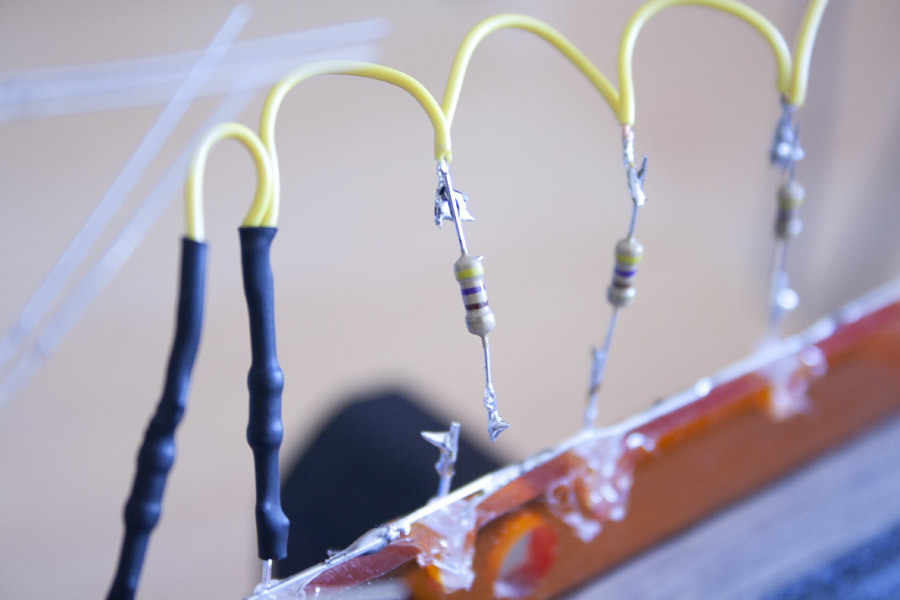

Dann den Shrink drüber, bis das Beinchen wieder vorguckt.
Das wird dann wieder angelötet.

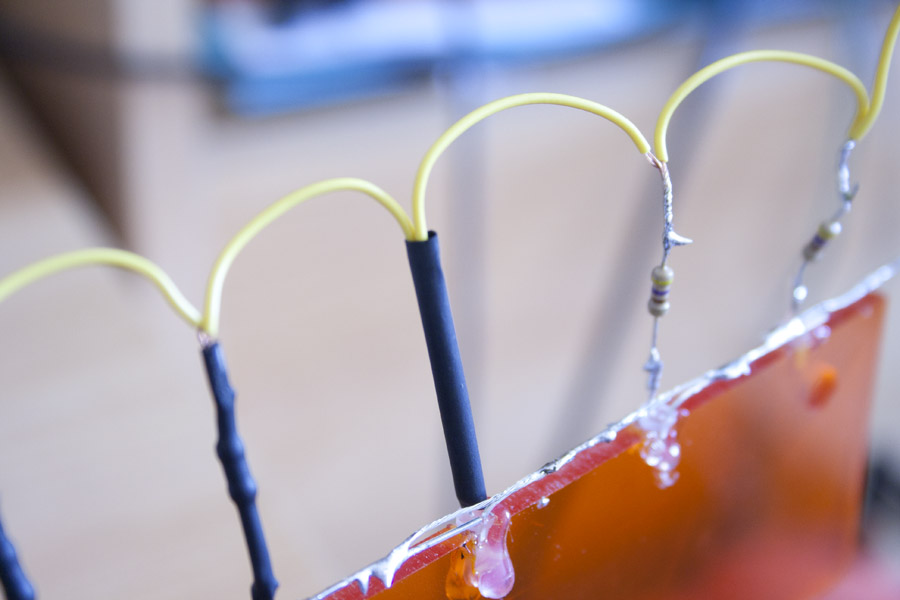

Shrink runter bis an die LED.
Und jeder Sleever weiß was jetzt kommt^^ Einfach mit dem Zeuerfeug erhitzen^^
Und schwups, fast fertig.
Alles was jetzt noch nicht ganz perfekt ist wird einfach mit Isoband umwickelt.
Erstmal habe ich mich eben noch um die Isolierung gekümmert und das gleich für alle auf Fotos festgehalten^^ Da der Kram ja hinter das Mainboard kommt, muss die Isolierung natürlich absolut perfekt sein. Ein kleiner Fehler, etwas Schlampigkeit, und zack raucht das MB ab^^
Ein weiterer Vorteil einer guten Isolierung ist natürlich, dass die Schaltung dadurch stabiler wird. Selbst wenn man beim Löten geschlampt hat, die Teile sind zusammengehalten durch den Shrink. Und wer will schon die Wakü und den Rechner abbauen, nur weil das Backlight ausgefallen ist^^
Aber jetzt zu den Bildern^^

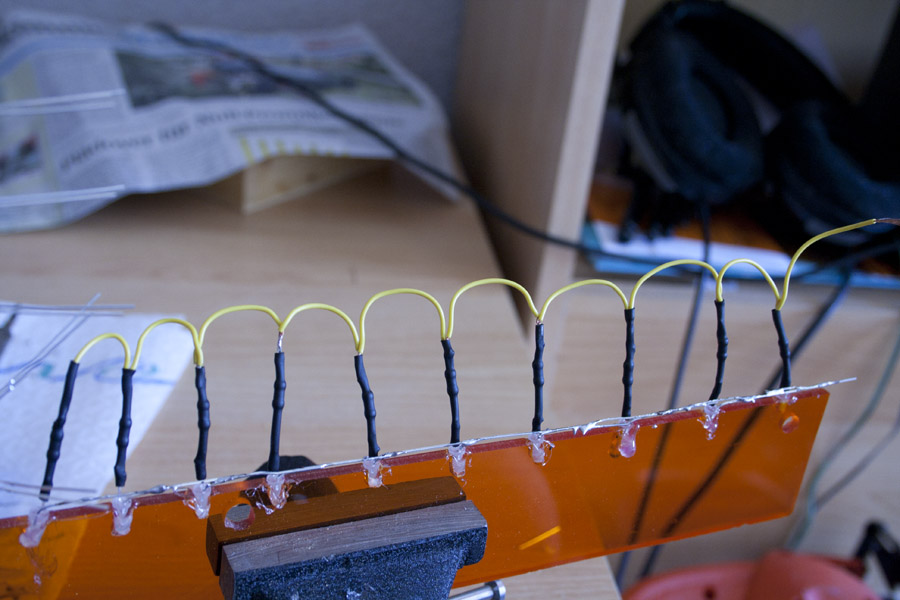

Wenn man will, dass es so hier aussieht:

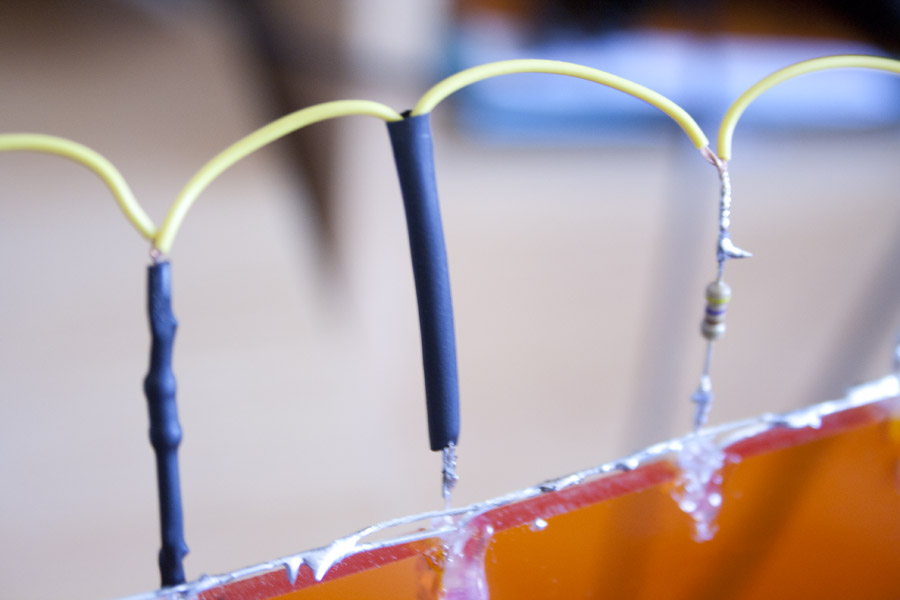

Muss man LED und Widerstand nochmal trennen. Da reicht kurz Lötkolben dranhalten und ab ist es.

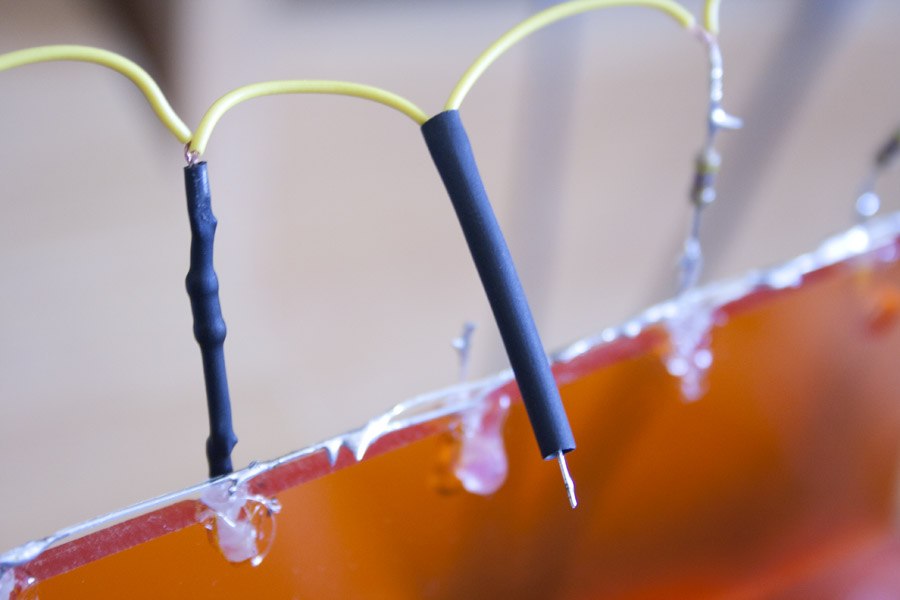

Dann den Shrink drüber, bis das Beinchen wieder vorguckt.
Das wird dann wieder angelötet.
Shrink runter bis an die LED.
Und jeder Sleever weiß was jetzt kommt^^ Einfach mit dem Zeuerfeug erhitzen^^
Und schwups, fast fertig.
Alles was jetzt noch nicht ganz perfekt ist wird einfach mit Isoband umwickelt.
TE
TE
nyso
PCGH-Community-Veteran(in)
Danke Jungs^^
Das ist eine der Stellen, die ich mit "Alles was jetzt noch nicht ganz perfekt ist wird einfach mit Isoband umwickelt" meinte^^
Inzwischen ist schon Isoband drum^^
So, noch 1-2 wichtige Telefonate, und dann gehts den anderen beiden Seiten an den Kragen^^
Das ist eine der Stellen, die ich mit "Alles was jetzt noch nicht ganz perfekt ist wird einfach mit Isoband umwickelt" meinte^^
Inzwischen ist schon Isoband drum^^
So, noch 1-2 wichtige Telefonate, und dann gehts den anderen beiden Seiten an den Kragen^^
in-vino-veritas
PCGHX-HWbot-Member (m/w)
Darf ich euch, nyso als auch h_tobi im Ultimate HAF Collection Thread aufnehmen?
Alle anderen HAF Besitzer sind natürlich auch gern gesehen
Alle anderen HAF Besitzer sind natürlich auch gern gesehen
TE
TE
nyso
PCGH-Community-Veteran(in)
Sobald alles fertig ist, klar^^
Ein paar Tage musst du dich aber noch gedulden^^
BTW: Die lange Seite ist jetzt auch fertig^^
Und jetzt sitze ich gerade an der oberen Strebe, Minus ist fertig, jetzt löte ich gerade die Widerstände auf. Denke so in einer halben Stunde ist das Ding fertig^^
Ein paar Tage musst du dich aber noch gedulden^^
BTW: Die lange Seite ist jetzt auch fertig^^
Und jetzt sitze ich gerade an der oberen Strebe, Minus ist fertig, jetzt löte ich gerade die Widerstände auf. Denke so in einer halben Stunde ist das Ding fertig^^
TE
TE
nyso
PCGH-Community-Veteran(in)

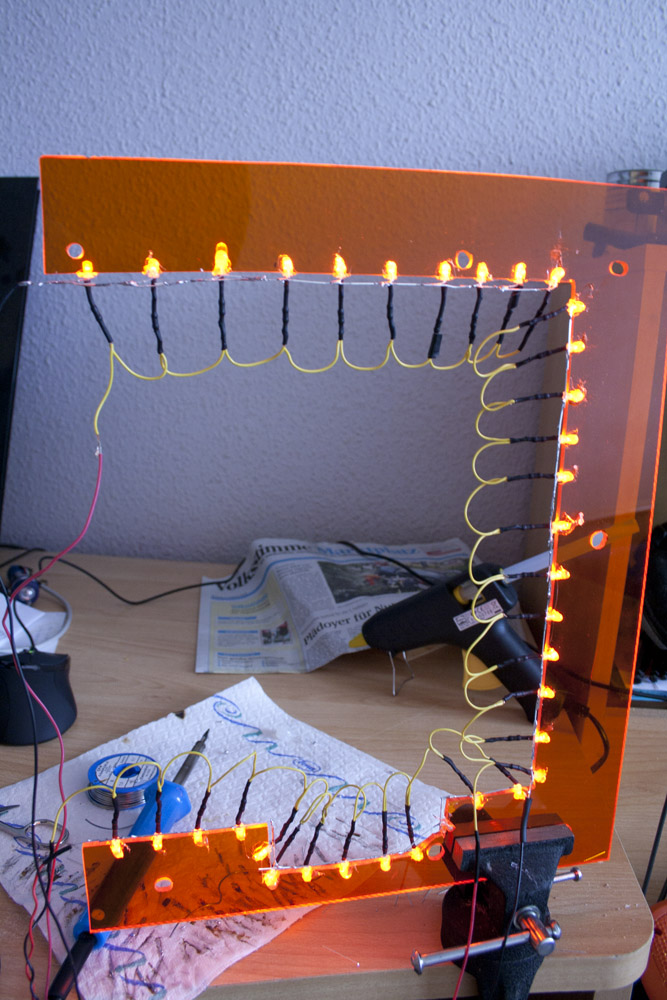

So, fertig^^
Mit einer genialen Idee und einem Epic Fail
Aber fangen wir mit dem Guten an^^

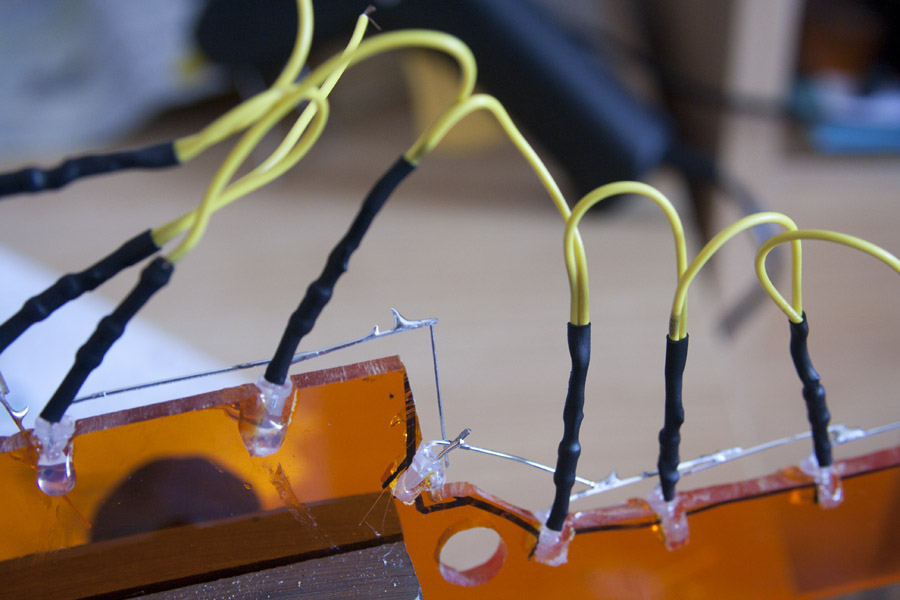

Wenn die Abstände zwischen den LEDs zu groß sind, muss man sich irgendwie helfen. Ich habe einfach das abgeschnittene Beinchen einer LED als Verlängerung genommen^^

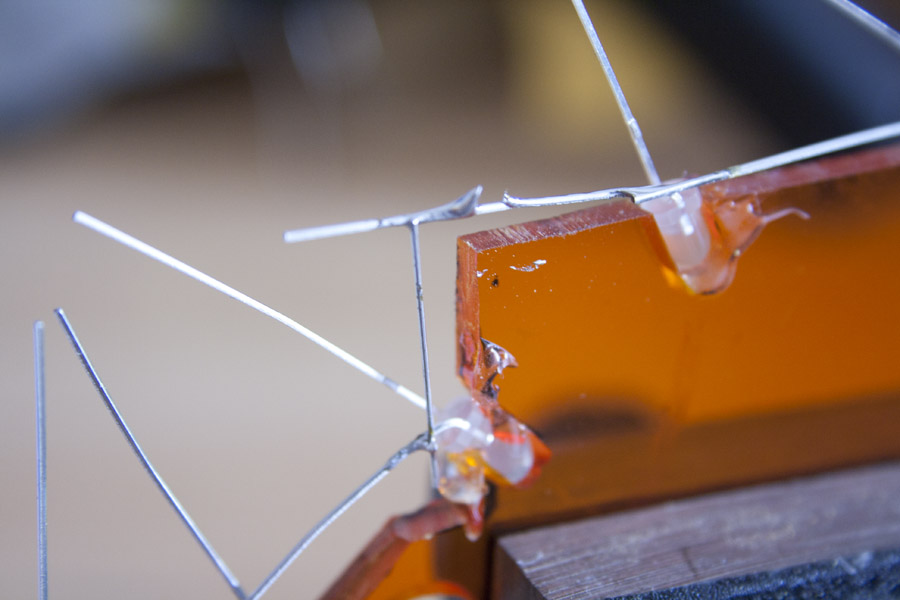

Der Ausschnitt für die Backplate war natürlich fummelig. Hier habe ich mich wieder der Beinchen bedient^^
Und jetzt zum Fail.....
Wie zum Henker konnte ich beim Löten eine LED vergessen?!?
Ich habe das einfach so gelassen, alles andere wäre extrem fummelig geworden, und darauf hatte ich grad keine Lust^^
Inzwischen ist es isoliert und wartet auf seinen Einbau^^
Wenn ich heute nicht mehr online komme dann hat es das MB erlegt, nicht wundern
Mit einer genialen Idee und einem Epic Fail
Aber fangen wir mit dem Guten an^^

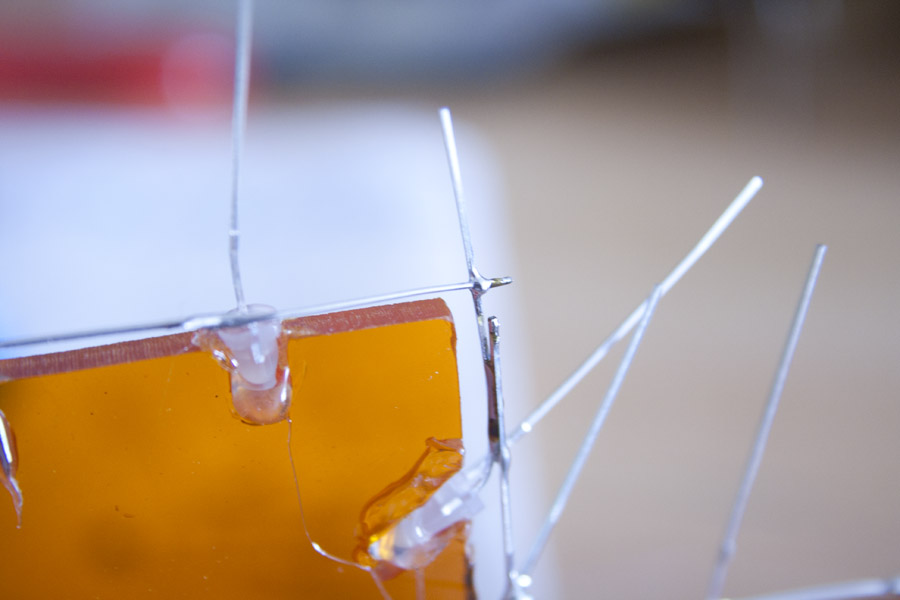

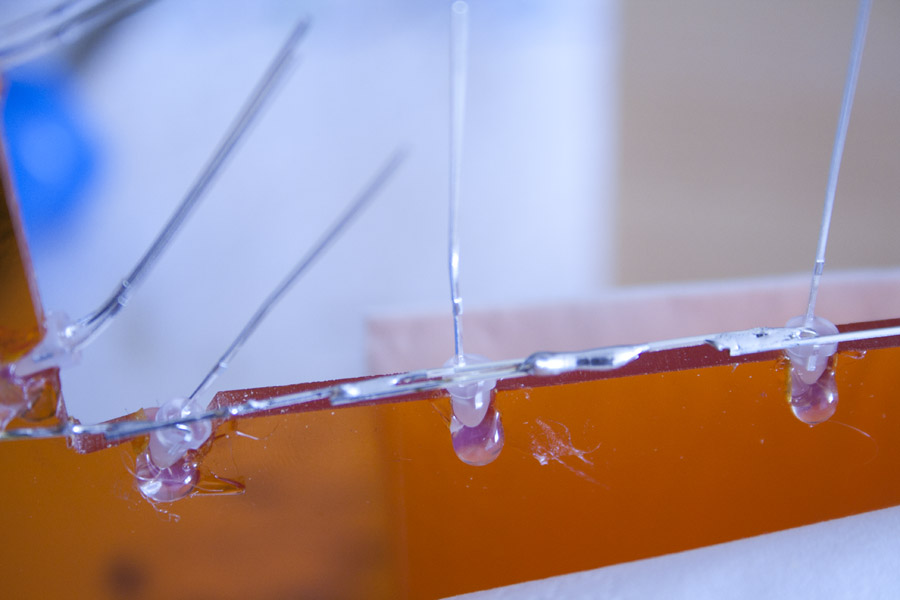

Wenn die Abstände zwischen den LEDs zu groß sind, muss man sich irgendwie helfen. Ich habe einfach das abgeschnittene Beinchen einer LED als Verlängerung genommen^^
Der Ausschnitt für die Backplate war natürlich fummelig. Hier habe ich mich wieder der Beinchen bedient^^
Und jetzt zum Fail.....
Wie zum Henker konnte ich beim Löten eine LED vergessen?!?
Ich habe das einfach so gelassen, alles andere wäre extrem fummelig geworden, und darauf hatte ich grad keine Lust^^
Inzwischen ist es isoliert und wartet auf seinen Einbau^^
Wenn ich heute nicht mehr online komme dann hat es das MB erlegt, nicht wundern
TE
TE
nyso
PCGH-Community-Veteran(in)
So, Rechner läuft noch^^
Also alles gut genug isoliert^^
Und was soll ich sagen....
Es leuchtet
Wenn bloß zwei Wertmutstropfen nicht wären....

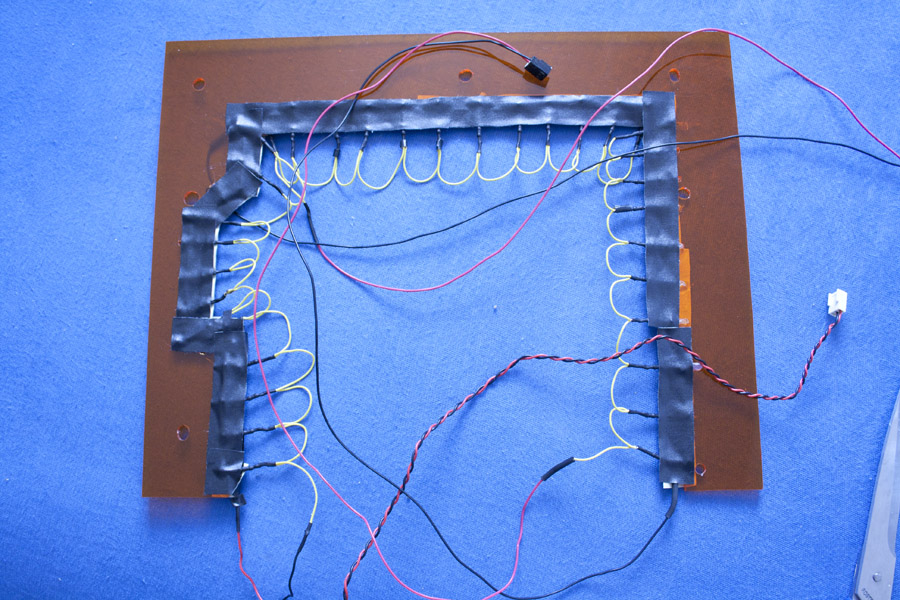

Erstmal noch ein Bild von der Isolierung^^
Und jetzt gibts Bilder im Dunkeln^^
Hammer, oder?
Ein Traum, doch was ist das da links oben
NEIN!!!!! Da sind die LEDs etwas zu sehen
Und zerkratzt hab ich das da auch noch
Also irgendwie polieren und das gesamte Plexi nach unten versetzen, noch ist es nicht ganz verloren......
Also alles gut genug isoliert^^
Und was soll ich sagen....
Es leuchtet
Wenn bloß zwei Wertmutstropfen nicht wären....
Erstmal noch ein Bild von der Isolierung^^

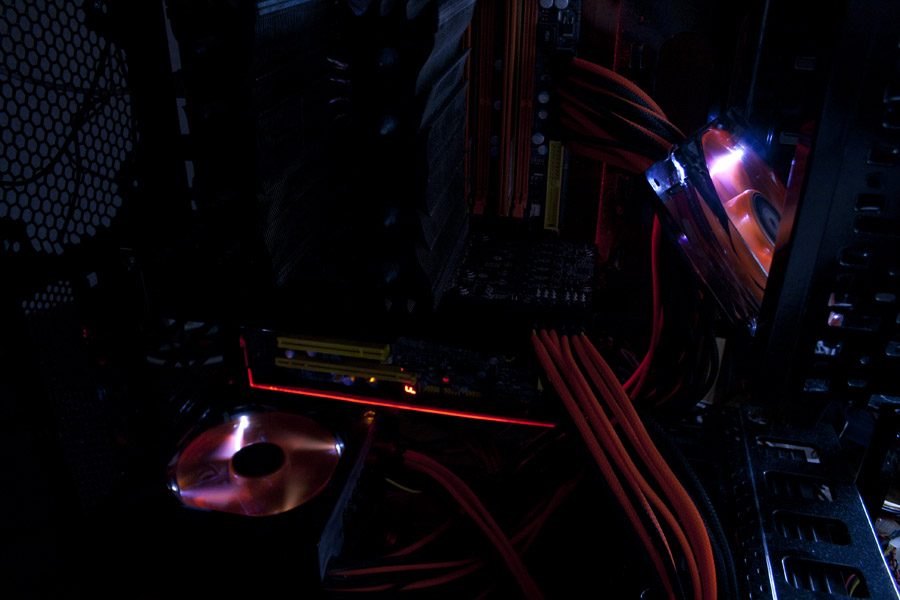

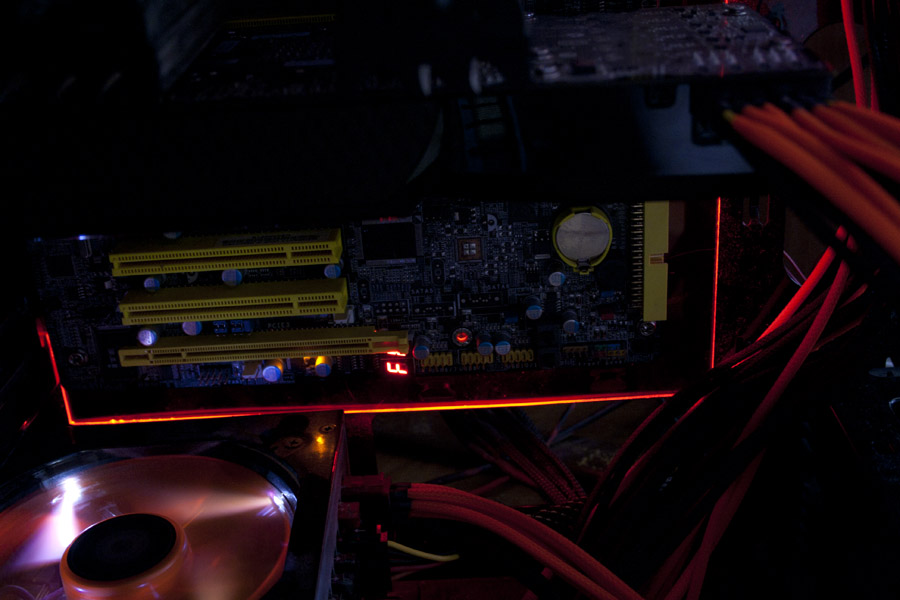

Und jetzt gibts Bilder im Dunkeln^^
Hammer, oder?

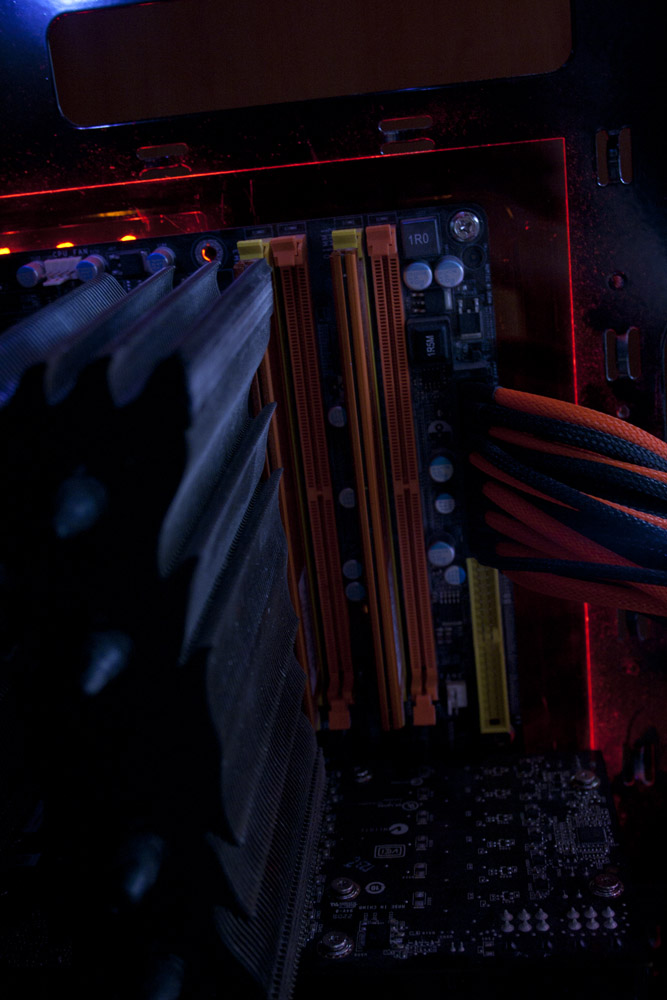

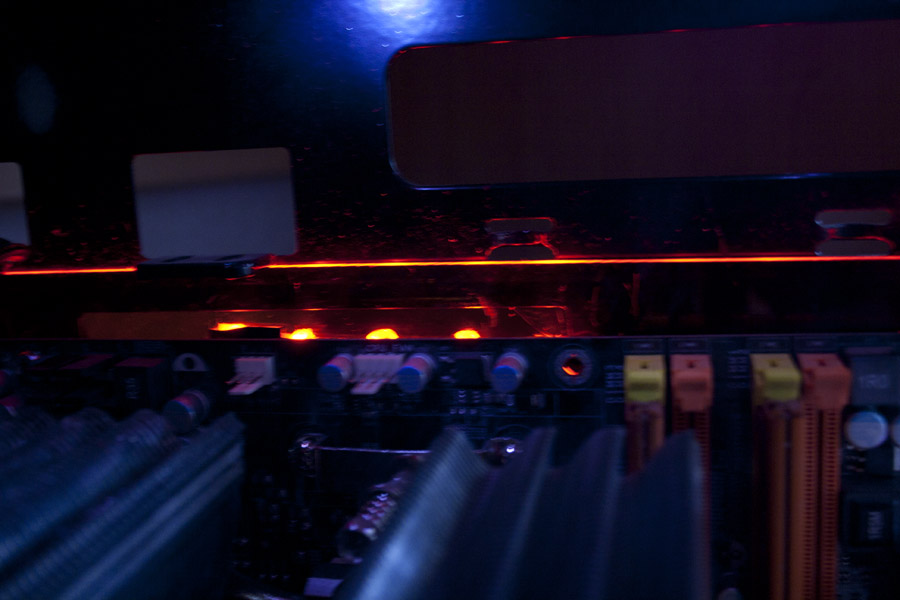

Ein Traum, doch was ist das da links oben
NEIN!!!!! Da sind die LEDs etwas zu sehen
Und zerkratzt hab ich das da auch noch
Also irgendwie polieren und das gesamte Plexi nach unten versetzen, noch ist es nicht ganz verloren......
LordMeuchelmord
BIOS-Overclocker(in)
Aussehen tut es wirklich gut, nur beim verlöten hättest du etwas filigraner arbeiten können
Aber bist du nun wirklich im Endspurt oder hängst du noch ein Jahr dran?
Aber bist du nun wirklich im Endspurt oder hängst du noch ein Jahr dran?
