DELL XPS 710 Midi Tower​

Ein Monster muß Federn lassen.
​

Ich möchte Euch hier zeigen wie ich aus dem DELL XPS 710 einen kompakten PC zaubere.

​

Vorwort:

Als ich vor kurzen den Tread " Dell XPS 700 Gehäuse von BTX zu ATX " gelesen und bestaunt habe, war mir klar dieses Gehäuse mußt Du haben. Chewbacca hat im Luxx Thread sehr viel Liebe zum Detail gezeigt, vor allem was die elektronischen Probleme betrifft. Insgesamt sehr beindruckend.

Durch einen glücklichen Zufall habe ich sogar zwei ergattert, wovon eins aber wieder losgeschlagen werden soll. Mir war allerdings nicht klar welche Größe die Teile haben. Als das erste an kam, war ich etwas schockiert welche Höhe das Teil hat. Unabhängig davon, dieses Gehäuse ist der Grundbegriff von Solidität. 4 mm Aluminium ist was für die Ewigkeit. Auch die Teile im Innenraum sowie die Front- und Heckverkleidung sind von sehr hoher Qualität.

Mein Plan war eigentlich, einfach meine Hardware in das Case zu verfrachten und dann ab ins Wohnzimmer. Die Größe ging aber garnicht.

Der Plan:

Das Case hat eine Höhe von 55,5 cm. Ich werde es im unteren Bereich kürzen, um insgesamt 8,3 cm. Diese 8,3 cm liegen genau im Raster der waagerechten Lamellen der Front- und Heckverkleidung. Der Inneraum und die von Dell geplante Aufteilung sollen erhalten bleiben. Auch sollen weitestgehend alle Teile verwendet werden. Dies hat zur Folge das maximal ein µATX Mainboard passt. Auf den Bildern seht Ihr dann warum.

Hardware:

Da ich gerade erst aufgerüstet habe kommen folgende vorhandene Teile zum Einsatz.

AMD Phenom II X4
Kingston Ram 4GB
Samsung 1TB Festplatten

Board muß gekauft werden, sowie ein BD Laufwerk.

So, jetzt geht es aber los.

Wichtig, ich werde als erstes das ganze kürzen und zusammen bauen, erst im zweiten Step kommt das Feintuning.

Leider sind einige Leute nicht in der Lage die Ware richtig zu verpacken. Dies hatte zur Folge das beide Geäuse mit einer kleinen Macke durch Sturz angekommen sind. Auf den Bildern ist das deutlich zu sehen.



[_*Andi*_]

AW: DELL XPS 710 Midi Tower

bin mal gespannt was draus wird,
ich wollte mir das case auch mal holen, aber hab mir dann doch eins selber gebaut^^

mfg
_*And*_



[Lolm@n]

AW: DELL XPS 710 Midi Tower

Wie bringt man das linke Seitenteil eig. ab für das war ich mal zu dumm (ok war auch ein Rechner zum ausschlachten )

MfG



[handwerker]

AW: DELL XPS 710 Midi Tower

Das linke Seitenteil ist oben und unten mit jeweils 6 Schrauben mit dem Boden und dem Deckel verbunden. Das spielt bei meinem Bau auch eine große Rolle, da ja unten am Seitenteil 8 cm fehlen und damit auch der Befestigungspunkt.

Könnt Ihr mir sagen, wie ich große Bilder einfüge?



[maxe]

AW: DELL XPS 710 Midi Tower

Du musst so was im Text einfügen dann funktionierts: *[url]http://www.die[/url] URL zu dem Bild.jpg*
Zuvor musst die Pics natürlich auf den PCGHX-Server uploaden und dann die Link Adresse vom geuploadeten Bild kopieren!

Zum Tagebuch: ABO, das Case hat nicht jeder, da es ja aus einem Fertig-PC ist und es sieht trotzdem toll aus!



[handwerker]

AW: DELL XPS 710 Midi Tower

Hallo,

Danke für das Abo, die bisherigen Beiträge und den Tipps. Jetzt klappt es mit den Bildern. Und gleich folgen auch Bilder vom weiteren Fortschritt.

Und Danke "Klutten" für den hilfreichen Beitrag.



[inzpekta]

AW: DELL XPS 710 Midi Tower

[X] Abo
Hab gerade so ein Teil in der Bucht verkloppt! Ich kenn das Eisen+Alu-Schwein!
Bin gespannt!



[handwerker]

AW: DELL XPS 710 Midi Tower

So, jetzt geht es weiter.

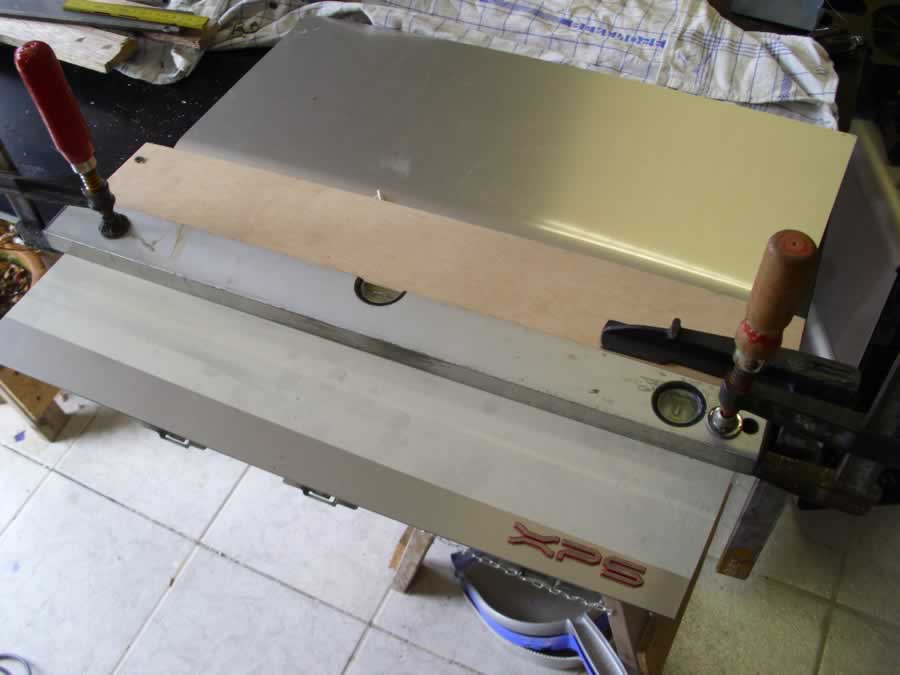

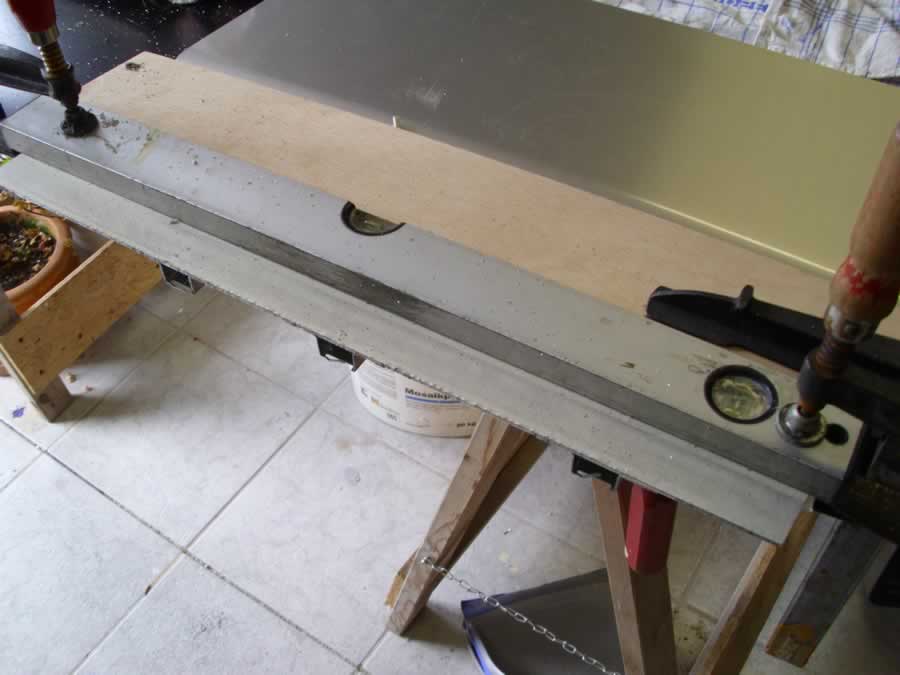

Als erstes habe ich mich an die Seitenteile gemacht, wie schon gesagt, in der Höhe um 8,3 cm gekürzt. Die Wasserwaage dient als Anschlag für die Stichsäge, ich habe mit einem sehr feinem Metallblatt gesägt. Ging auch ziemlich zügig.

Anprobe.

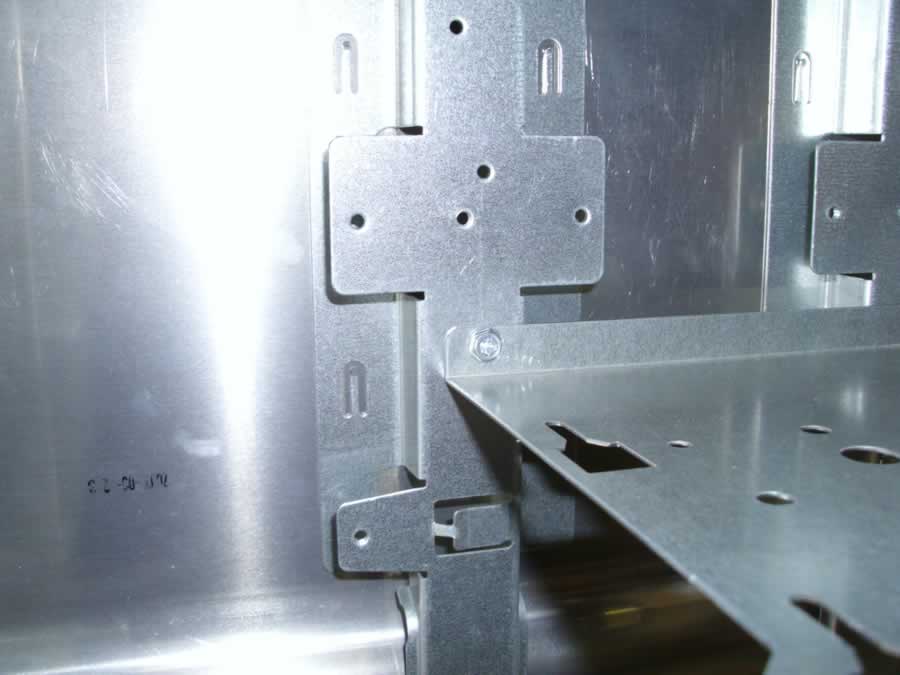

Hier ist zu sehen das die Befestigung zwischen Boden und Seitenteil neu gebaut werden muss. Man sieht auch, das sich durch das Abschneiden, die Halteprofile nicht mehr mittig sitzen. Die Seitenteile sind ein Trapez, dadurch hat sich der Winkel geändert.

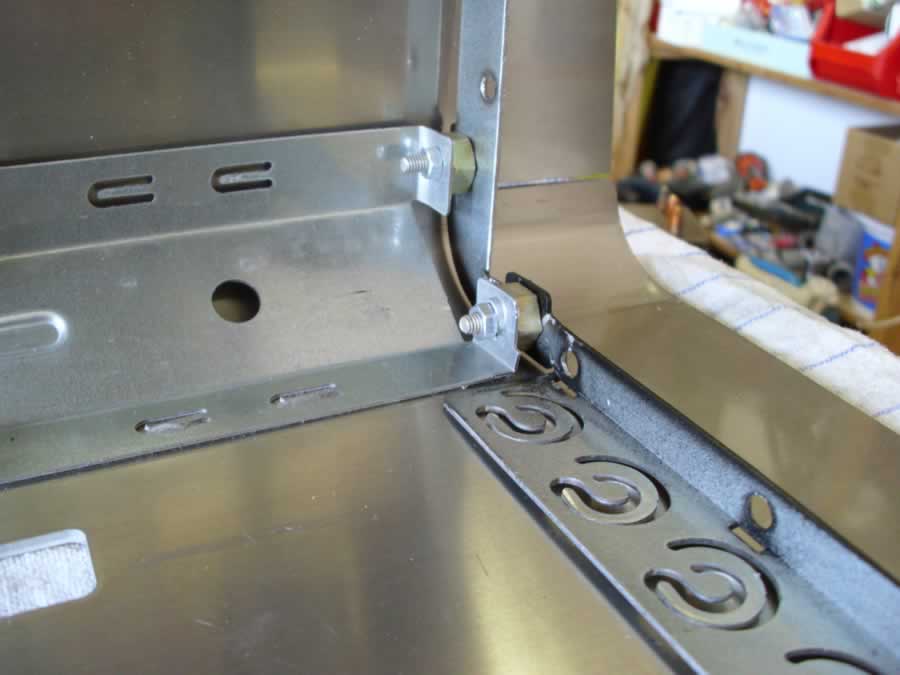

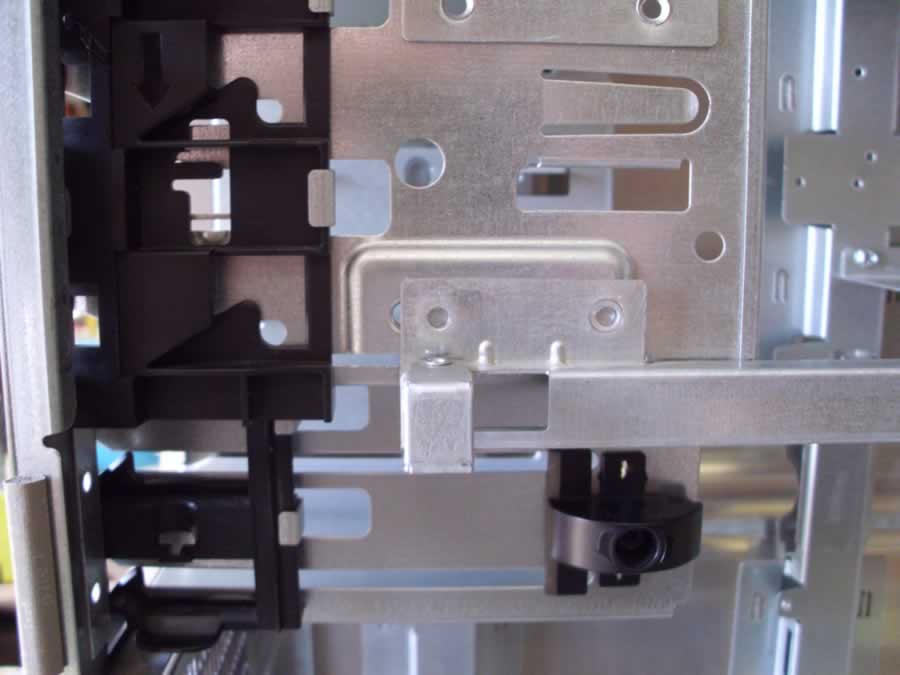

Ich habe jetzt die Befestigungswinkel aus Blech gebogen und angepaßt.

Die Winkel habe ich mit jeweils zwei Nieten befestigt. So sieht das ganze fertig montiert aus.

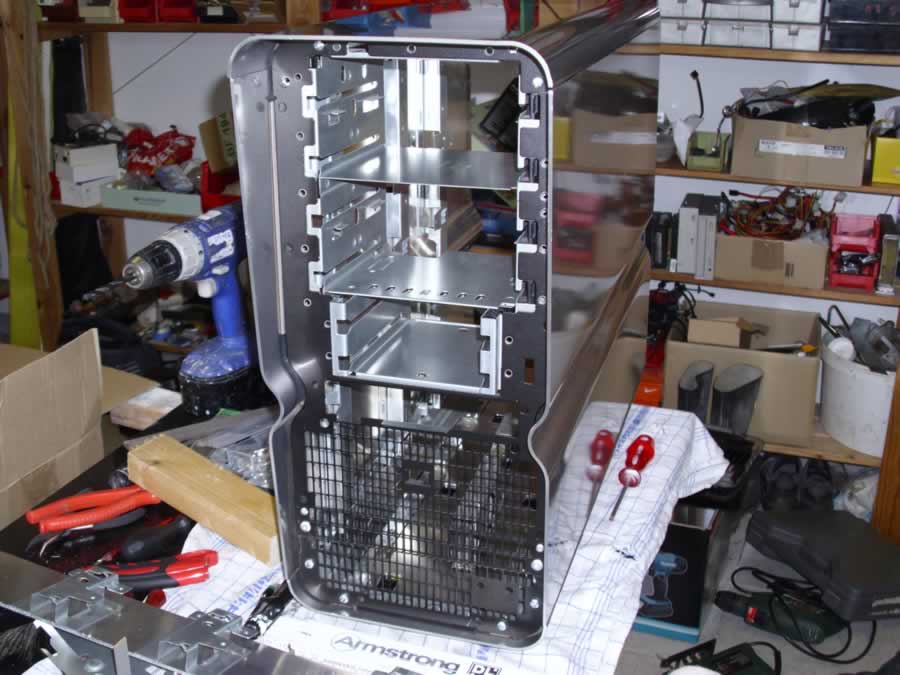

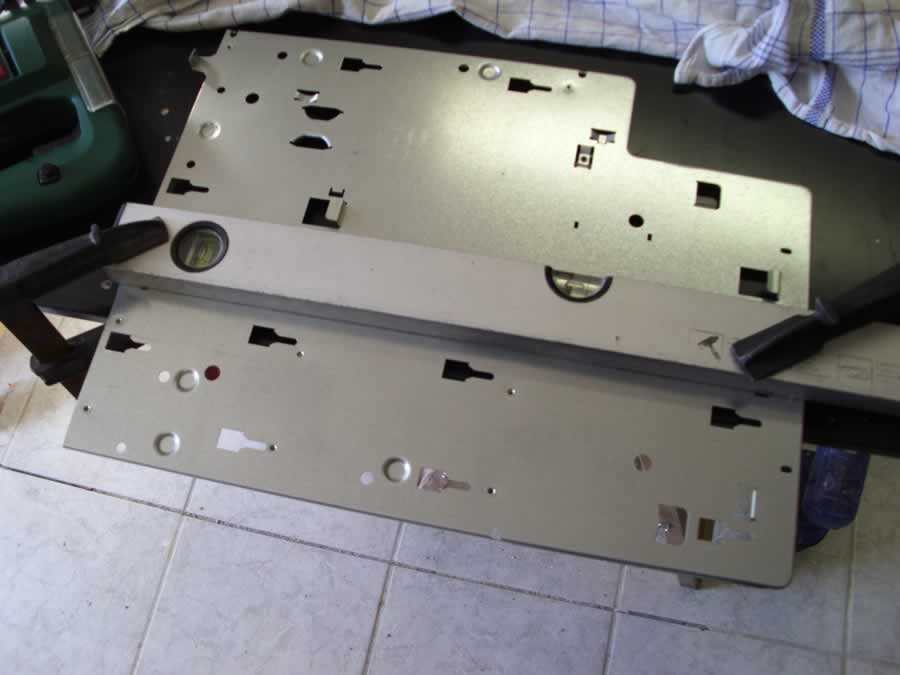

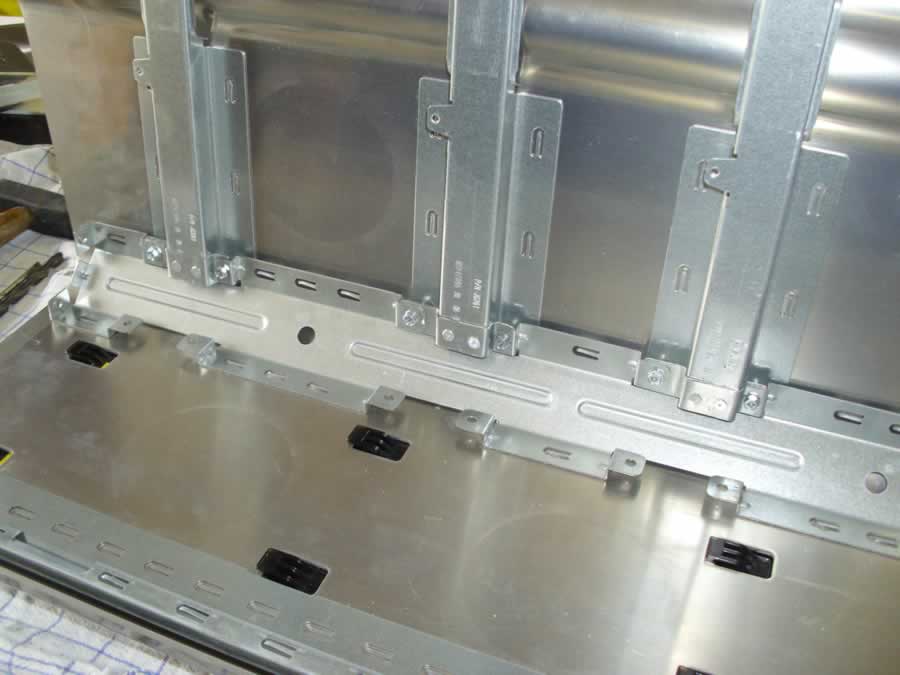

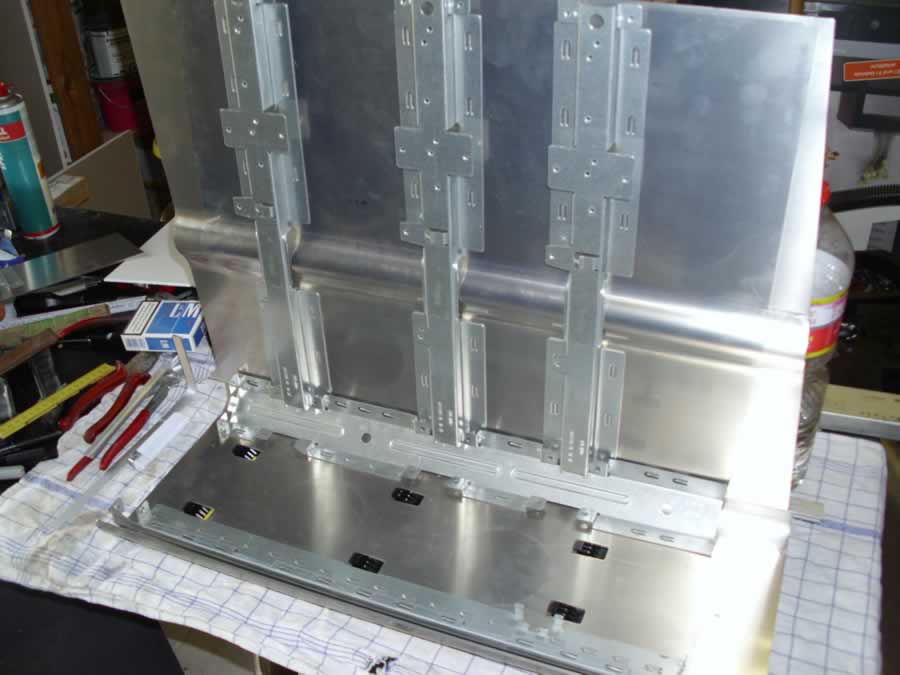

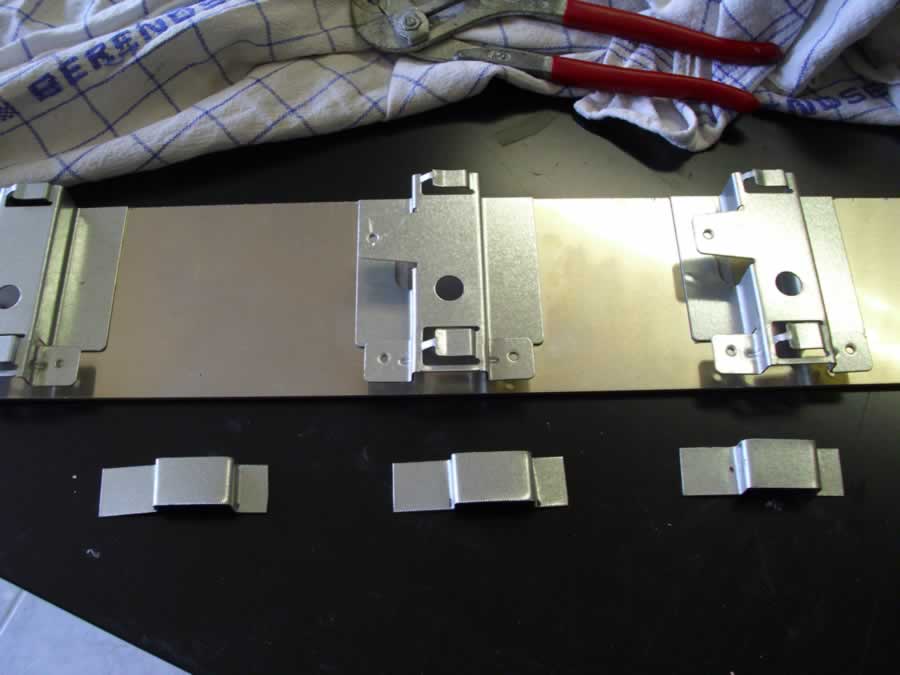

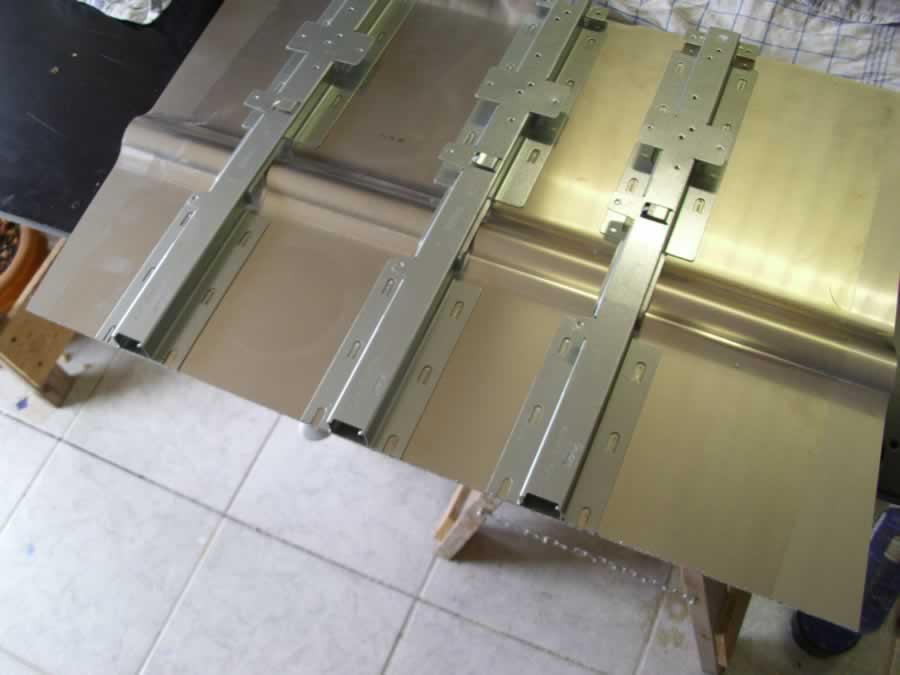

Als nächstes habe ich mir den Mainboard-Schlitten vorgenommen.



[inzpekta]

AW: DELL XPS 710 Midi Tower

Zu was so ne Wasserwage nicht alles gut ist...

Ich wusste gar nicht das man die auch einspannen kann...



[handwerker]

AW: DELL XPS 710 Midi Tower

Zu was so ne Wasserwage nicht alles gut ist...

Ich wusste gar nicht das man die auch einspannen kann...

Die ist von Berner, ist ziemlich massiv, die kriegt nicht mal ne Beule beim einspannen.



[Shadow80]

AW: DELL XPS 710 Midi Tower

Das nenn ich mal Zweckentfremdung. Egal Hauptsache es funzt Weiter so



[handwerker]

AW: DELL XPS 710 Midi Tower

Schönen Mittwoch Abend.

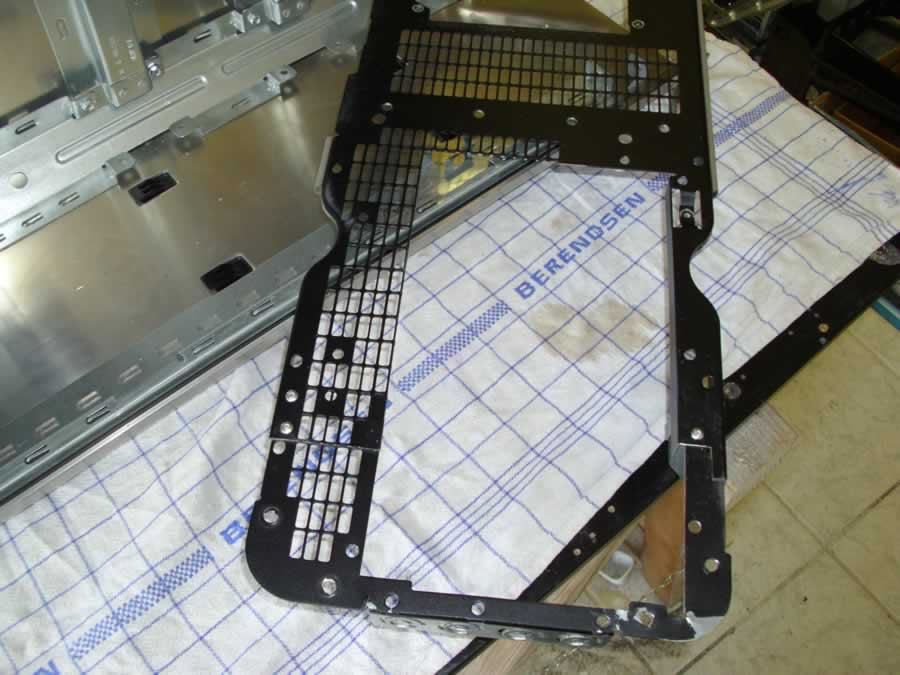

Jetzt waren das Front- und das Heckblech dran. Gesägt habe ich wieder mit der Stichsäge.

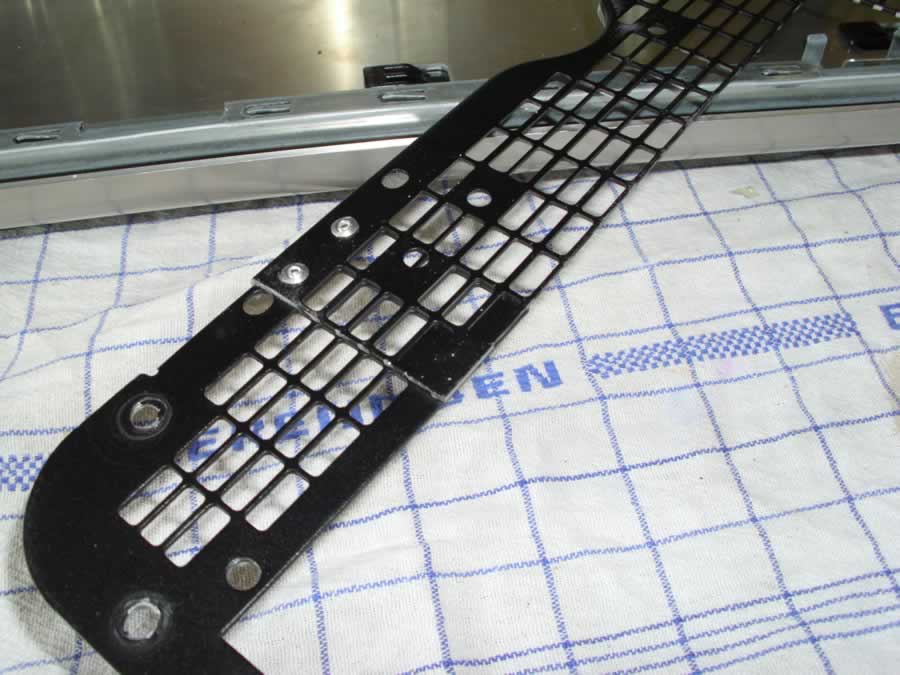

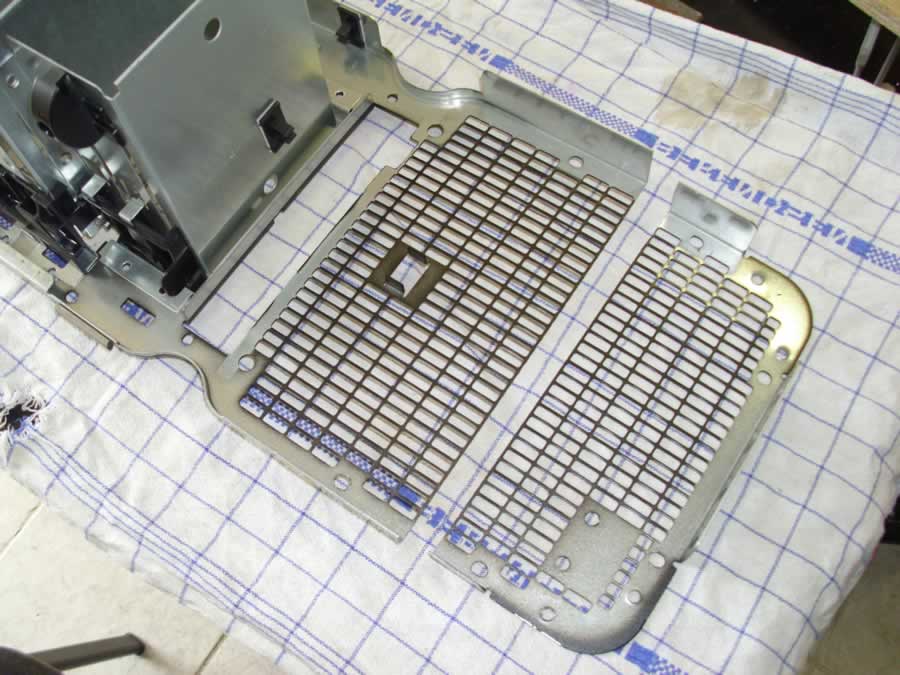

Ich habe nicht genau 8,3 cm abgeschnitten, sondern ca. 5 cm. Dann die Blechteile überlappt und vernietet.

Jetzt noch das Heck.

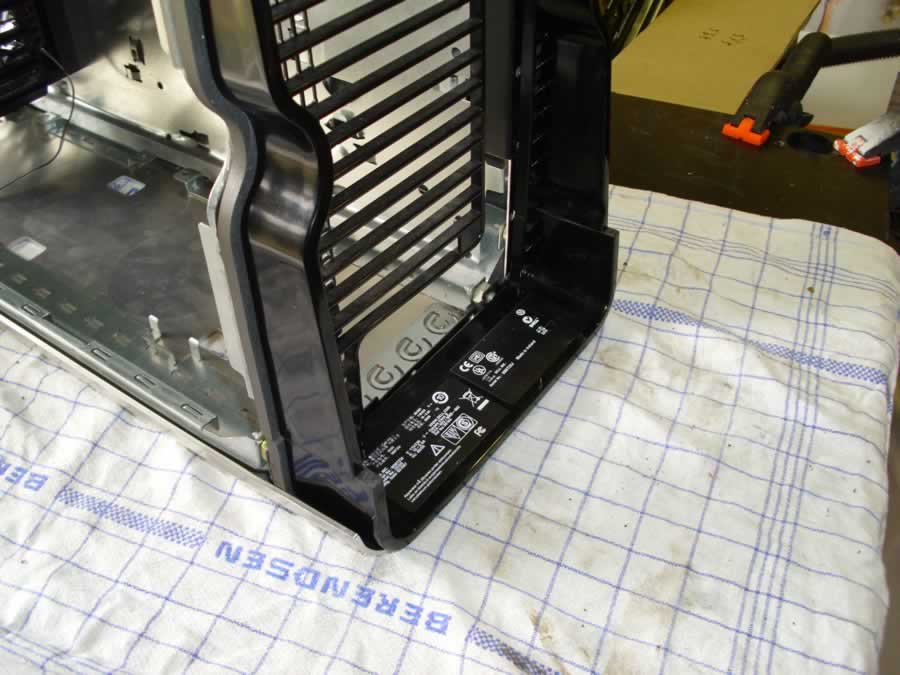

Hier muß ich mir noch was einfallen lassen, durch den veränderten Winkel, sitzen die Befestigungspunkte nicht mehr parallel.

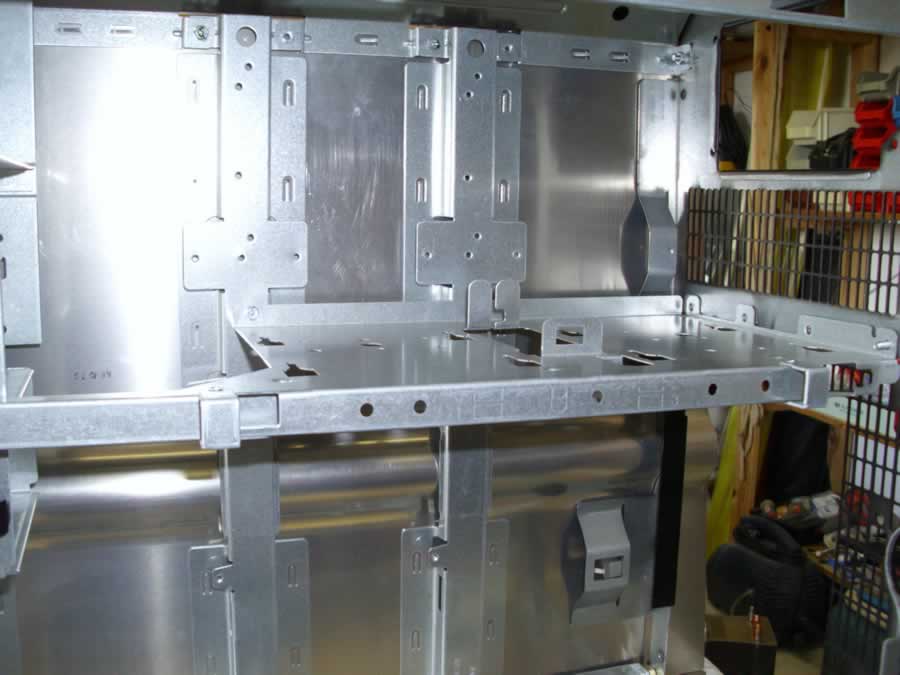

Innen habe ich nun die Festplattenhalterung montiert.

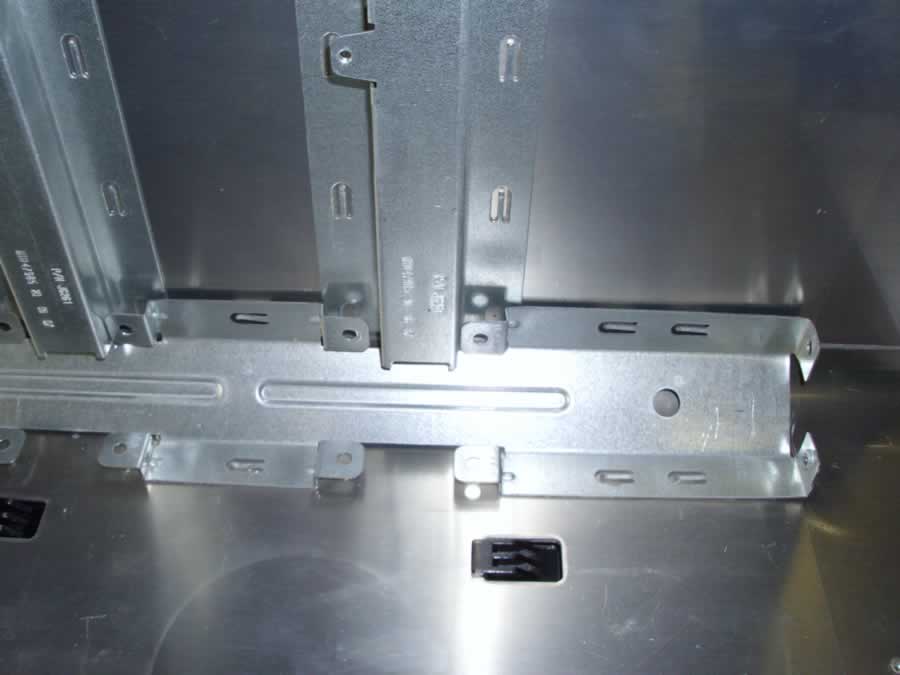

Hier sieht man auch gut wie sich das kürzen auf den Innenraum auswirkt. Muß dann neu gebohrt werden und genietet werden.

Danke für Eure Kommentare, mir gefällts und macht Spaß, ich hoffe Euch geht es genauso.



[Shadow80]

AW: DELL XPS 710 Midi Tower

wow, da steckt echt arbeit drin. finde ich nen super interessantes project. definitiv abo weiter so



[BENNQ]

AW: DELL XPS 710 Midi Tower

Machst das bis jetzt echt richtig gut und sauber

Hast du dir denn schon wegen Mainboard gedanken gemacht?

Und Farbkonzept?



[affli]

AW: DELL XPS 710 Midi Tower

Interessantes Projekt!

Bis jetzt sehr sauber gearbeitet!
Ich nehm auch immer die Wasserwage als Anschlag für die Stichsäge..!

Aber hat sich der ganze Aufwand echt gelohnt wegen nur 5cm..?
Hätten da nicht mindestens 15cm dranglauben müssen?
So sieht man das ja kaum und du hast immer noch 50cm höhe..!



[fornax7.10]

AW: DELL XPS 710 Midi Tower

Ich mag Dell!

Weiter so!

ABO[X]

mfg



[handwerker]

AW: DELL XPS 710 Midi Tower

@fornax7.10: Herzlichen Dank für Dein Abo.

@affli: Danke und der Aufwand lohnt sich. Das Teil schrumpft um 8,3 cm in der Höhe. Da ich noch ein Orginalgehäuse habe gibt es ein Vergleichsbild.

@BENNQ: Danke, ein Farbkonzept gibt es schon, schwarz/silber/ein wenig rot.

@schadow 80: Danke für Dein Lob und Dein Abo.

Neue Bilder gibt es nachher noch, ich muß erst mal was Essen.



[Legolasvegas]

AW: DELL XPS 710 Midi Tower

Hey interessantes Projekt werd es weiter verfolgen. Nur ne Bitte: sich ein Bild von einem Case zu machen ist in Bildern immer schwer. Wenn du das zweite Case noch haste, kannste mal irgendetwas als Referenz daneben stellen? Zollstock,Bierflasche oder so in die Richtung.



[AeroX]

Geil ein XPS 700 Case..
Ich bin schon ne ewigkeit auf der Suche nach sowas und finde das teil mit beleuchtung usw echt Klasse. Bin gespannt was du draus zauberst.

MfG



[handwerker]

AW: DELL XPS 710 Midi Tower

@AeroX: Danke

@Legolasvegas: Das letzte Bild in diesem Beitrag zeigt den Vergleich.

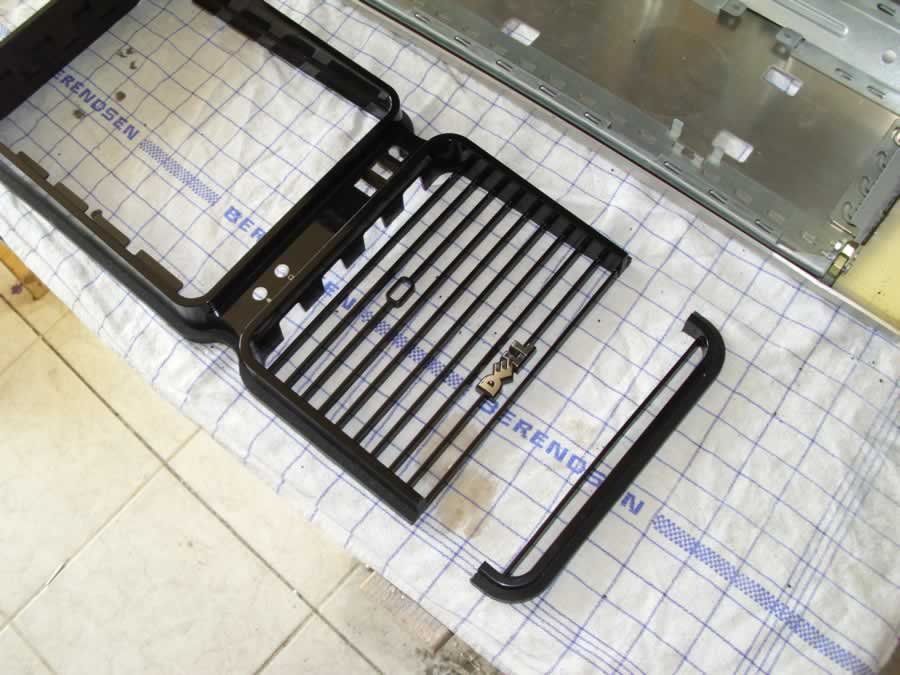

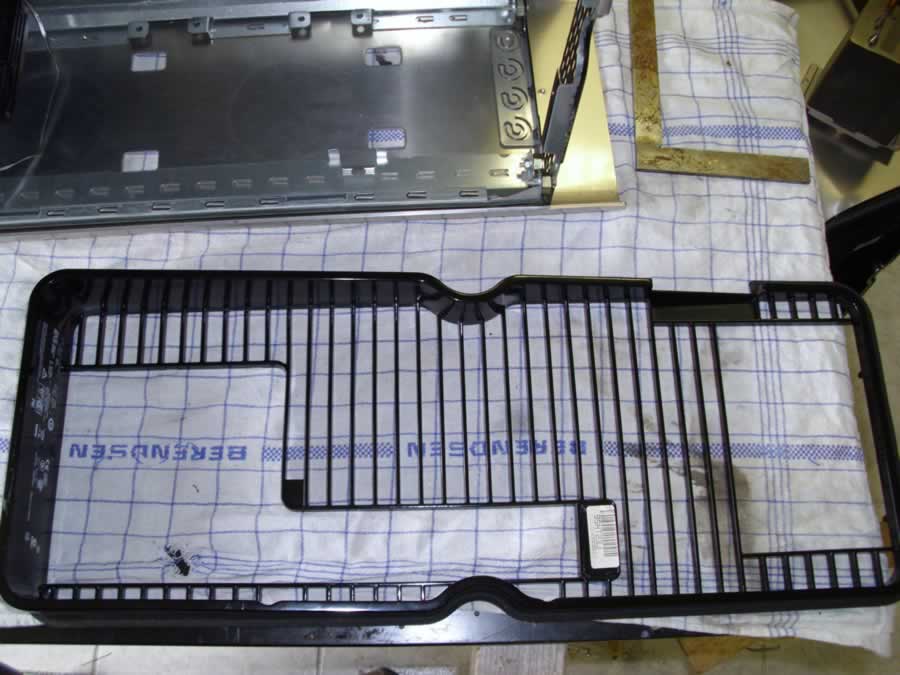

Weiter gehts. Front und Heck zieren Kunststoffverkleidungen in einem Lamellendesign. Hier habe ich einfach mit der Metallsäge auf Maß gekürzt. Anhand der Lamellen ergeben sich auch die 8,3 cm.

Hier sieht man auch deutlich welche Anpassung noch gemacht werden muß, um einen fließenden Übergang zu bekommen.

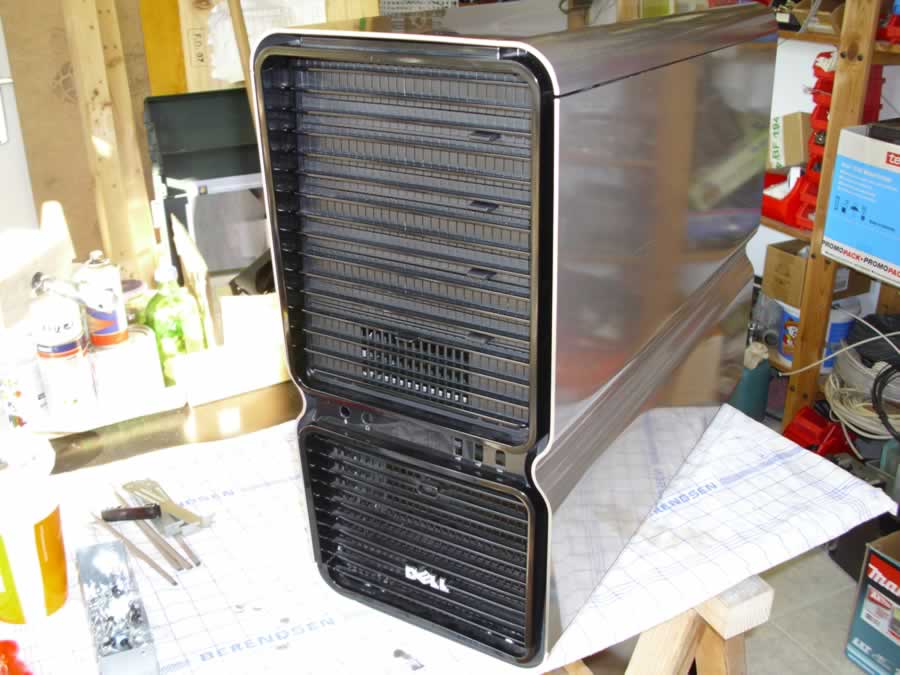

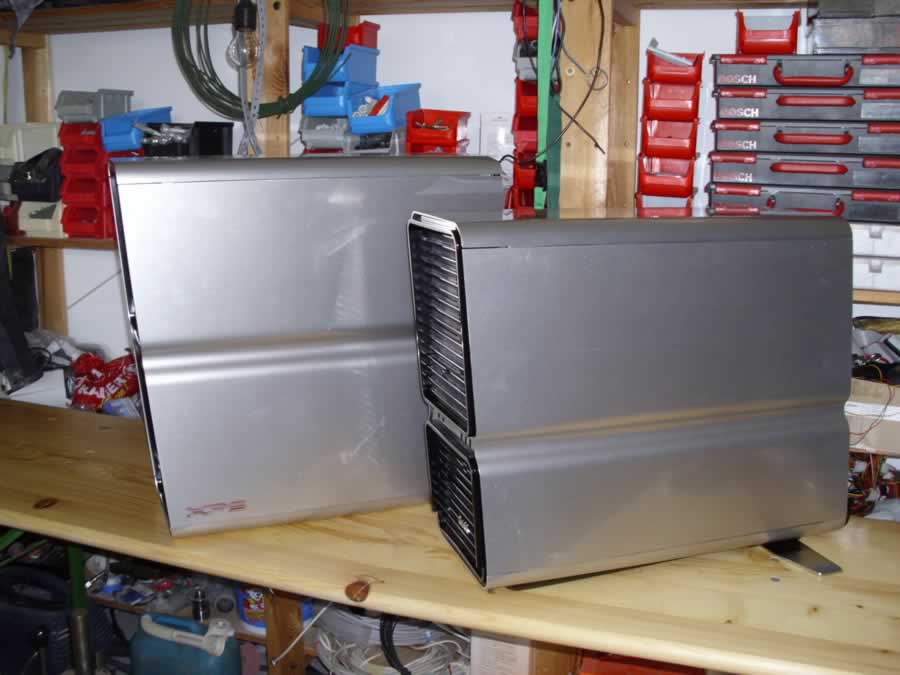

Nachdem nun alle Teile gekürzt wurden, hier der Vergleich vorher - nacher.

Danke vielmals für Euer Interesse, so macht das richtig Spaß.
