Bilderthread CPU Bilderthread

Urbi76 · 15. April 2018

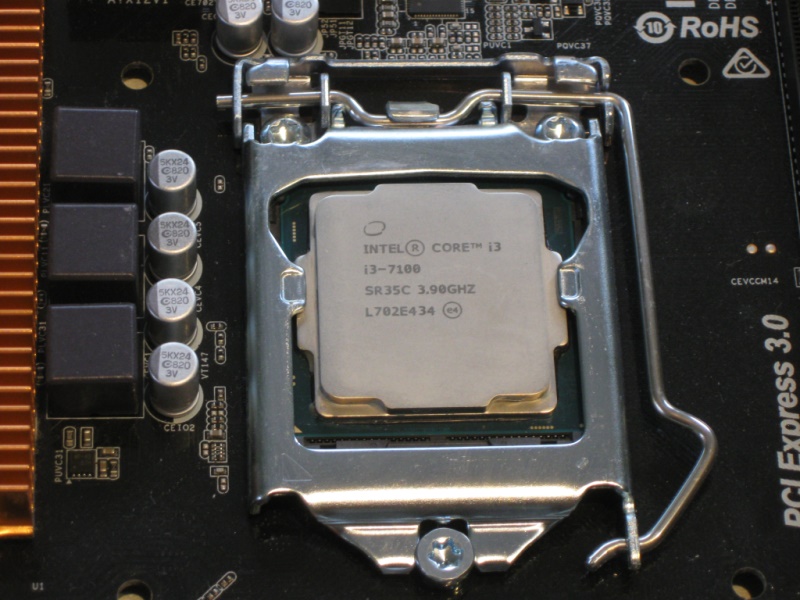

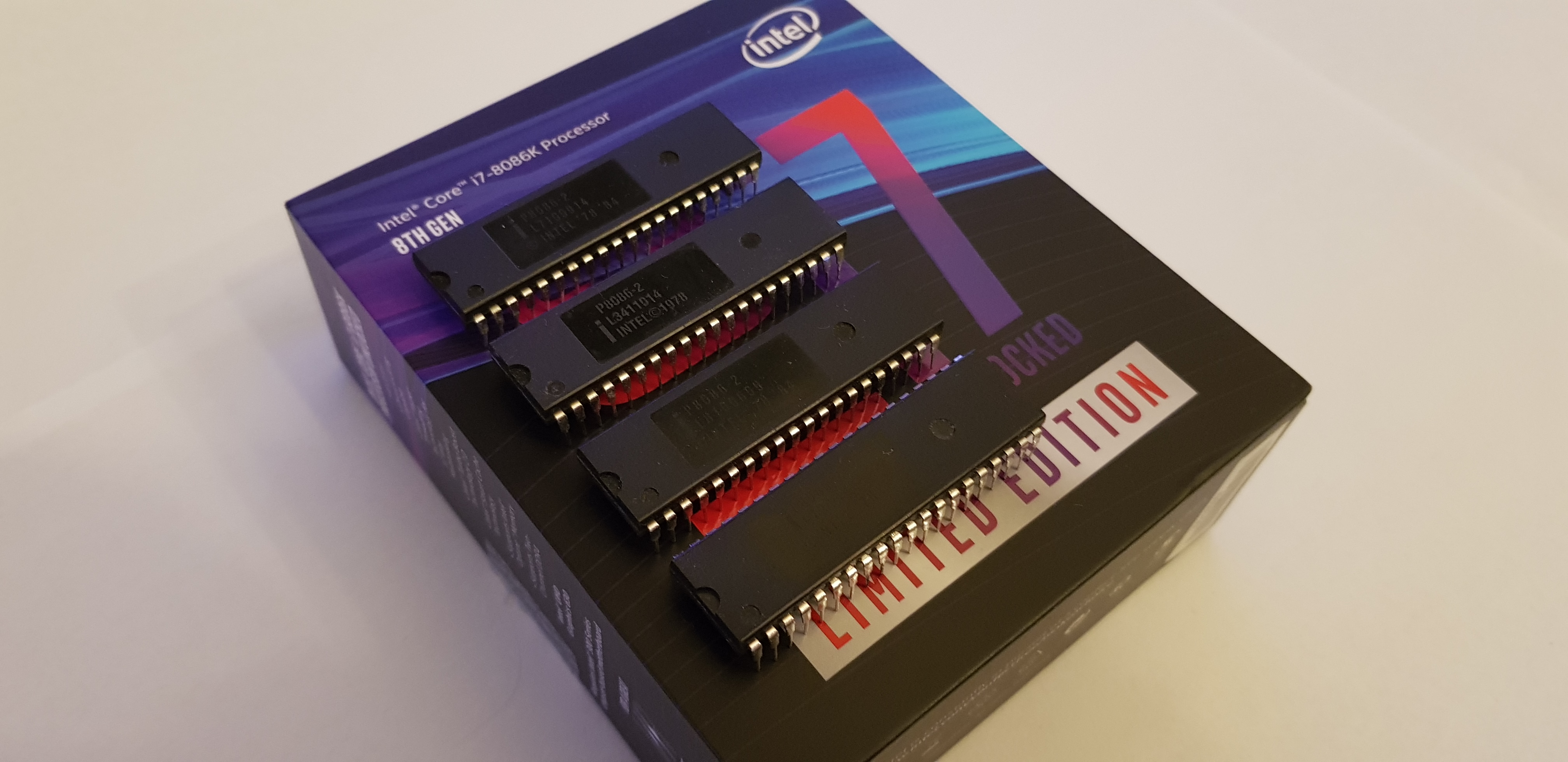

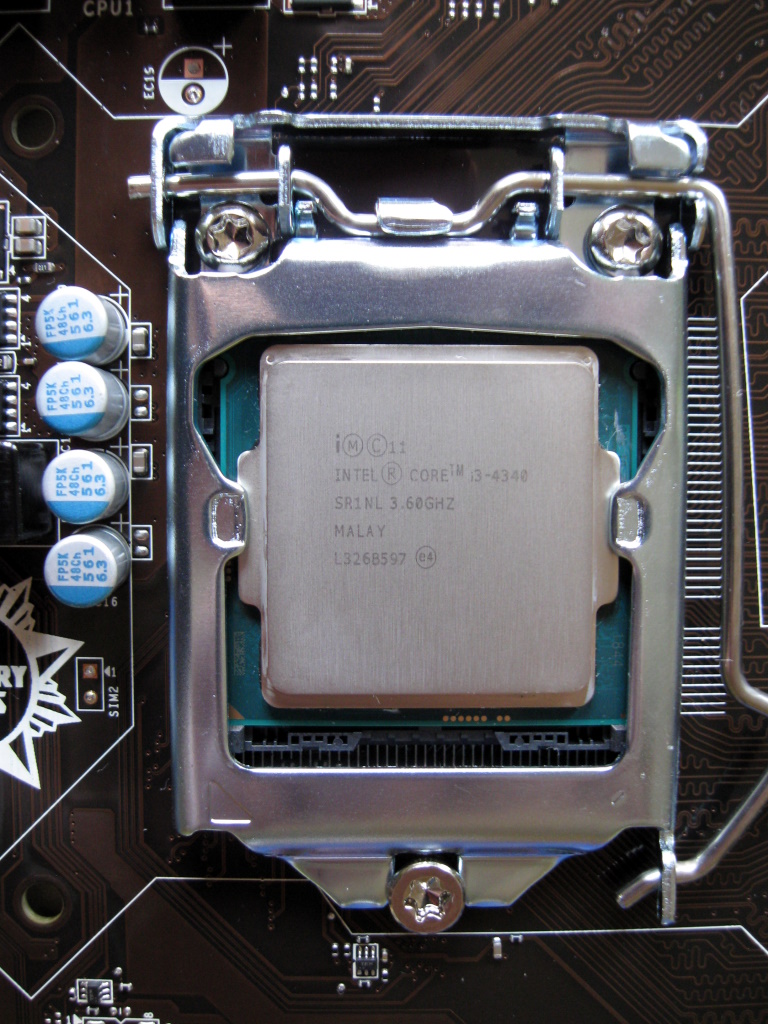

Text von mindestens 5 Zeichen

dergunia · 26. April 2018

aloha,

schön versteckt unter einem wasserkühler fertig verbaut

hab leider kein foto von der packung aber trotzdem bewahrt mein i7-6700K unter dem wasserkühler einen kühlen kopf

Cheers,
Chris

Jarafi · 10. Mai 2018

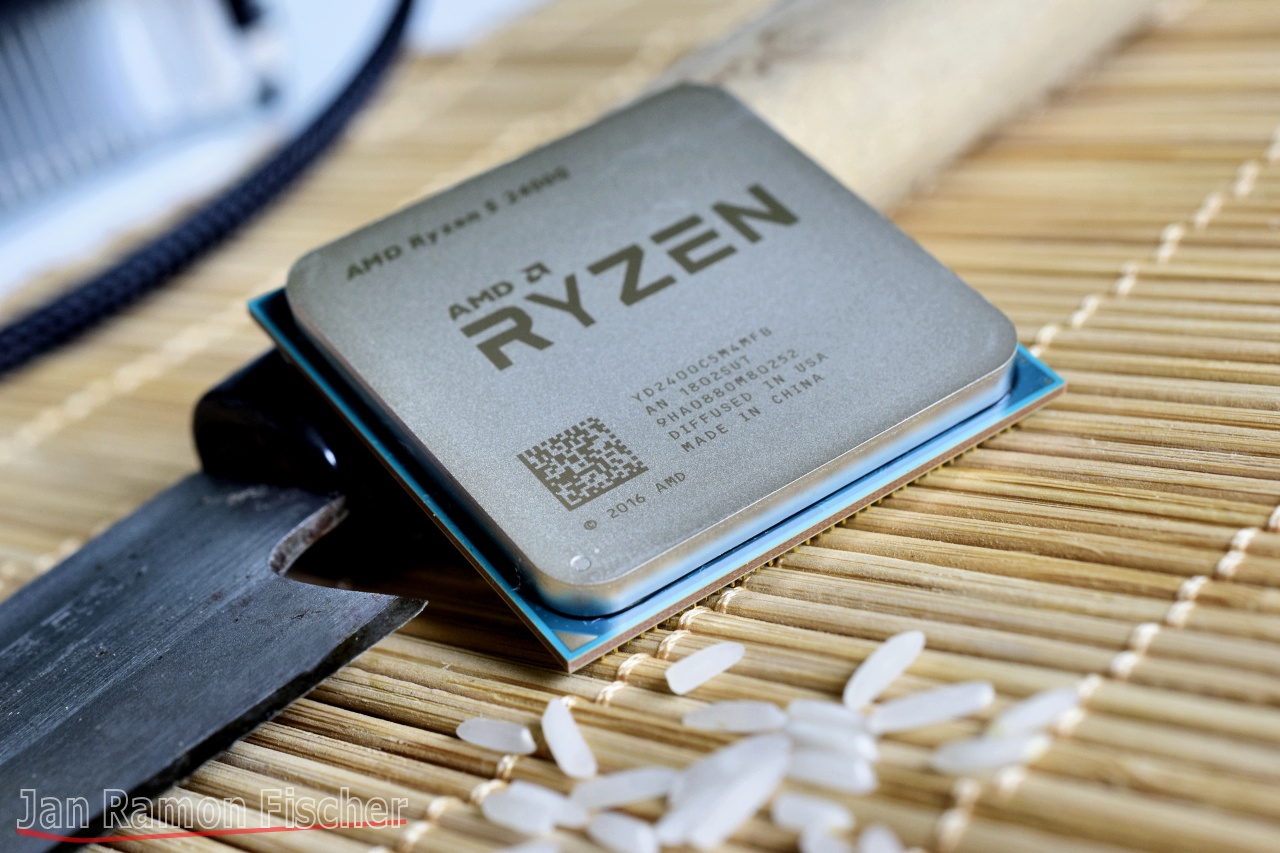

Ry ZEN 2400G mim Zen-Messer

masterX244 · 14. Mai 2018

Laptop-i3 erster Generation auf ner Flechte "gesockelt"

egert217 · 18. Mai 2018

Intel Itanium 9340 4 Kerne 8 Threads @ 1,6GHz und 5W mehr TDP als ein Threadripper 1950X, so muss das

Der i3 ist übrigens nur als Maßstab zu sehen hat aber sicher mehr power als der Itanium

EDIT: Delidded sieht man das mit 726mm^2 absolut riesige DIE (rechts daneben ein NVIDIA G80 zum Vergleich)

egert217 · 19. Mai 2018

Habe jetzt auch die Konkurenz des Itanium fotografiert und delidded (von Links nach rechts):
1: Itanium 9340 4C/8T 1,6GHz 65nm process 726mm^2 DIE 185W TDP
2: IBM Power 7 8C/32T 3,0GHz 45nm process 590mm^2 DIE TDP unknown
3: ORACLE SPARC T3 16C/128T 1,65GHz 40nm process 400mm^2 DIE TDP unkown
4: AMD Opteron 6128 8C/8T 2,0GHz 45nm process 2x346=692mm^2 DIEs 115W TDP
5: Intel Xeon X6550 8C/16T 2,0GHz 45nm process 697mm^2 DIE 130W

Poulton · 19. Mai 2018

Sje · 19. Mai 2018

Pentium II 350 SL356 :ugly:

:

Pentium III 500 SL356 (möglicherweise gefälscht):

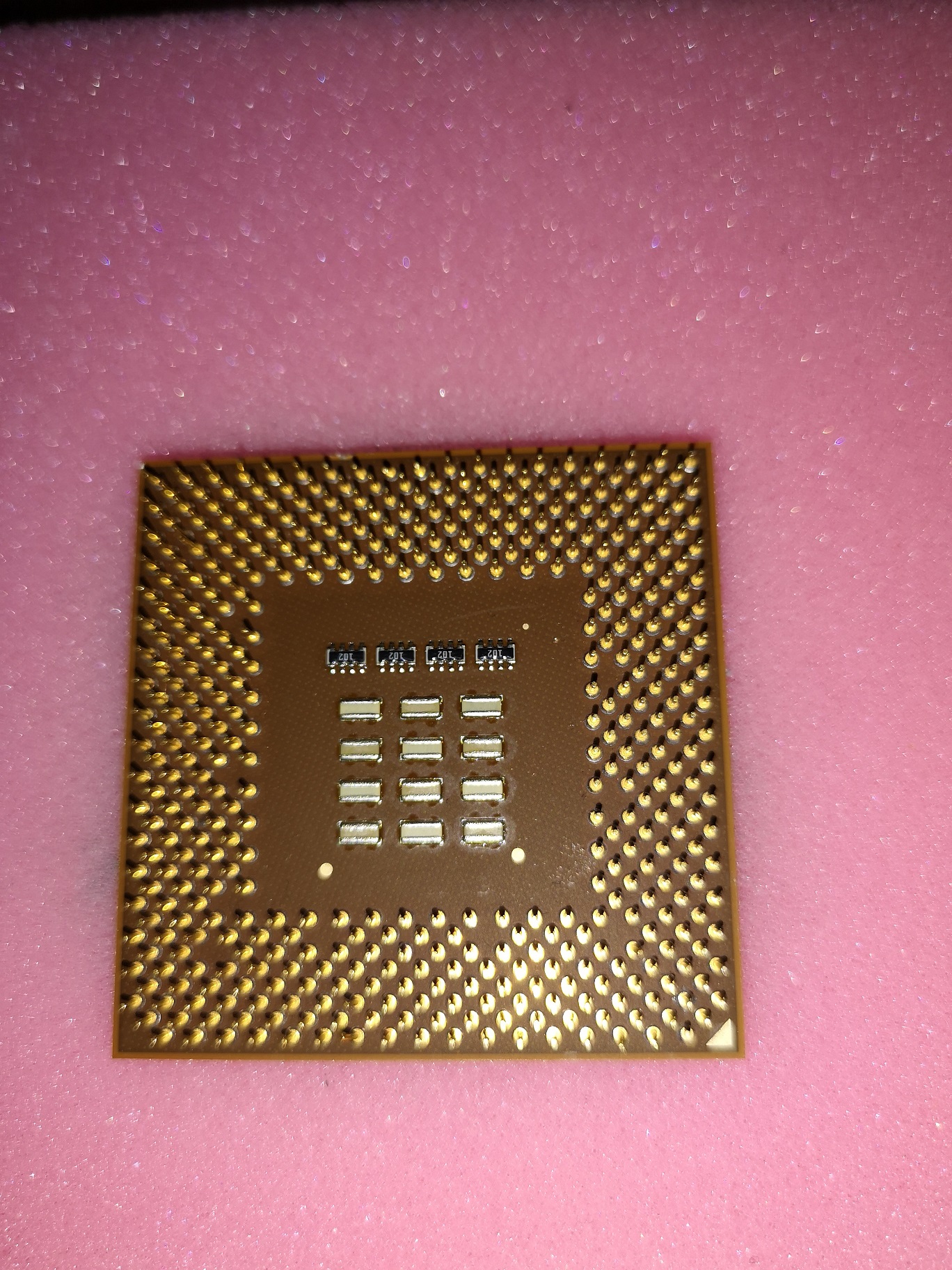

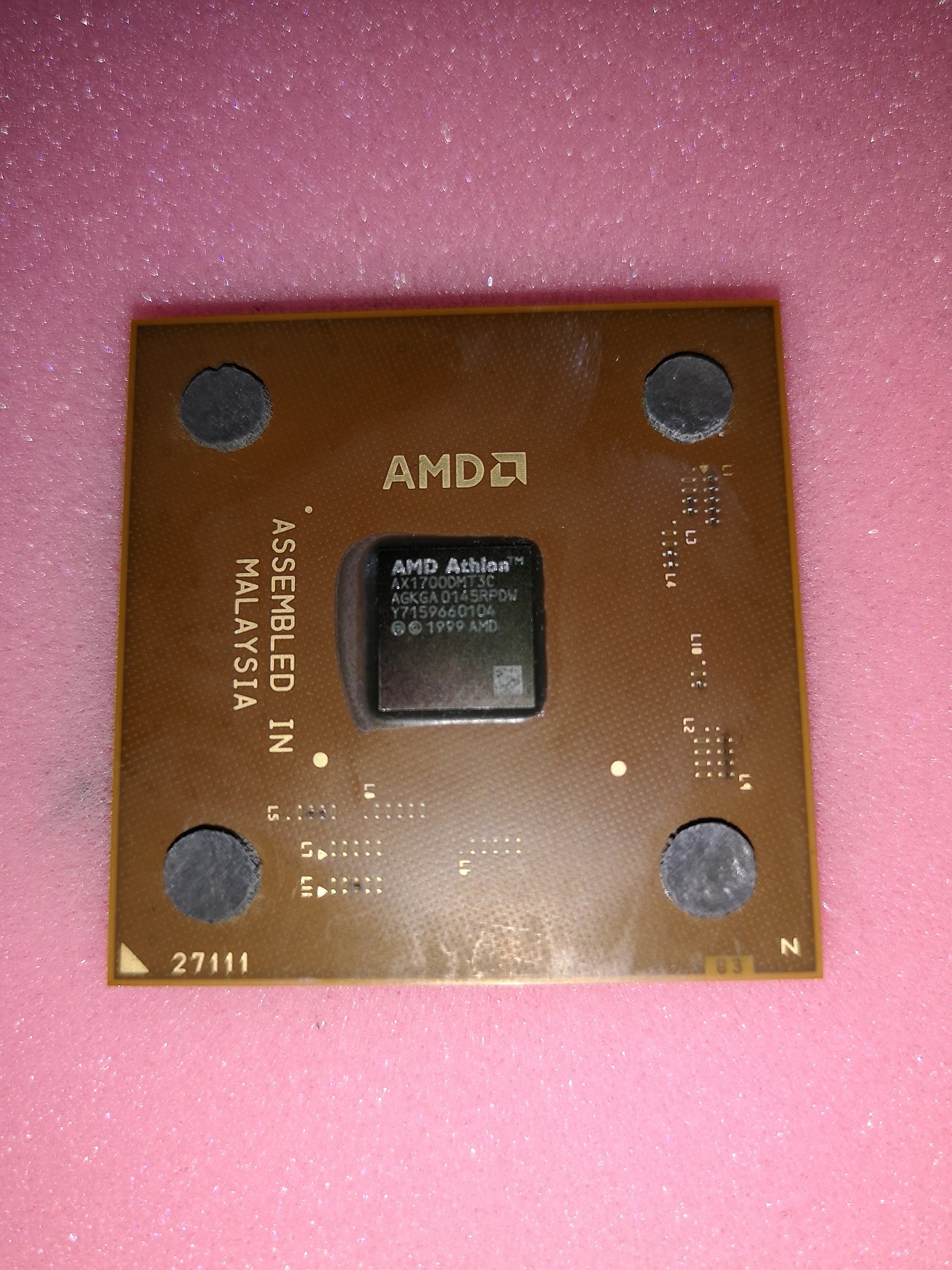

AMD Athlon 500 K7500MTR51B C:

Sje · 10. Juni 2018

Core 2 Duo T7500

masterX244 · 23. Juni 2018

Vorsicht: Bug in Anmarsch... üblicher Laptop-i3 wie schon damals auf der Flechte gesockelt

Löschzwerg · 26. Juli 2018

Hier das CPU MCM eines alten, defekten IBM z9 Mainframe. Leider nur Bilder vom Smartphone... mit DSLR folgen irgendwann.

Alle verbauten DIEs sind im 90nm SOI Verfahren hergestellt. Das MCM ist 95 x 95 (mm) Groß und besitzt 127 Lagen aus Glas-Keramik. Die Leiterbahnen (verteilt auf 10 Lagen Kupfer) haben eine Gesamtlänge von ca. einem halben Kilometer.

Das MCM hat:
8x PU - "Processing Unit"
2x MSC - "Memory Storage Control"
4x SD - "System Data"
1x SC - "Storage Control"
1x CLK - "Clock"

PU - "Processing Unit":
Ein Dual-Core Prozessor mit 121 Mio Transistoren auf 15.78 x 11.84 (mm). Gesamt 512KB L1-Cache (256KB I-Cache und 256KB D-Cache). Der Takt beträgt 1.7GHz.

MSC - "Memory Storage Control":
24 Mio Transistoren auf 14.31 x 14.31 (mm). Regelt den Zugriff zu den Hauptspeicher DIMMs und dient als Schnittstelle zum L2 Cache (SD). Zudem regelt der MSC den L2 Zugriff auf und von den MBAs (Memory Bus Adapter) für Verbindungen außerhalb des Systemboards.

SD - "System Data":
660 Mio Transistoren auf 15.66 x 15.40 (mm). Hierbei handelt es sich um einen L2-Cache Chip. Gesamt sind es pro MCM 40MB an L2-Cache.

SC - "Storage Control":
162 Mio Transistoren auf 16.41 x 16.41 (mm). Dient als "Switch" für alle L2-Cache Chips (SD) des jeweiligen MCM und ebenso als L2-Schnittstelle für weitere MCM auf zusätzlichen Systemboards (Verbindung über einen Ringbus; Bis zu 4x Systemboards sind möglich).

CLK - "Clock":
Taktgeber des MCM und ETR Empfänger (External Time Reference). Synchronisation ist extrem wichtig.

Löschzwerg · 13. September 2018

Mein aktueller Neuzugang, eine VIA Eden X3 L4500 CPU

Wie der Name schon andeutet eine Triple-Core CPU. Ein MCM aus zwei VIA Nano X2 (Dual Core Nano "CN"; Isaiah Architektur; 40nm Fertigung), wobei ein Kern deaktiviert ist. Die Taktfrequenz liegt bei 1,4GHz.

Die CPU arbeitet auf einem Mainboard mit VIA VN1000 Chipsatz (S3 Graphics Chrome 520 IGP).

PCGH_Stephan · 4. Oktober 2018

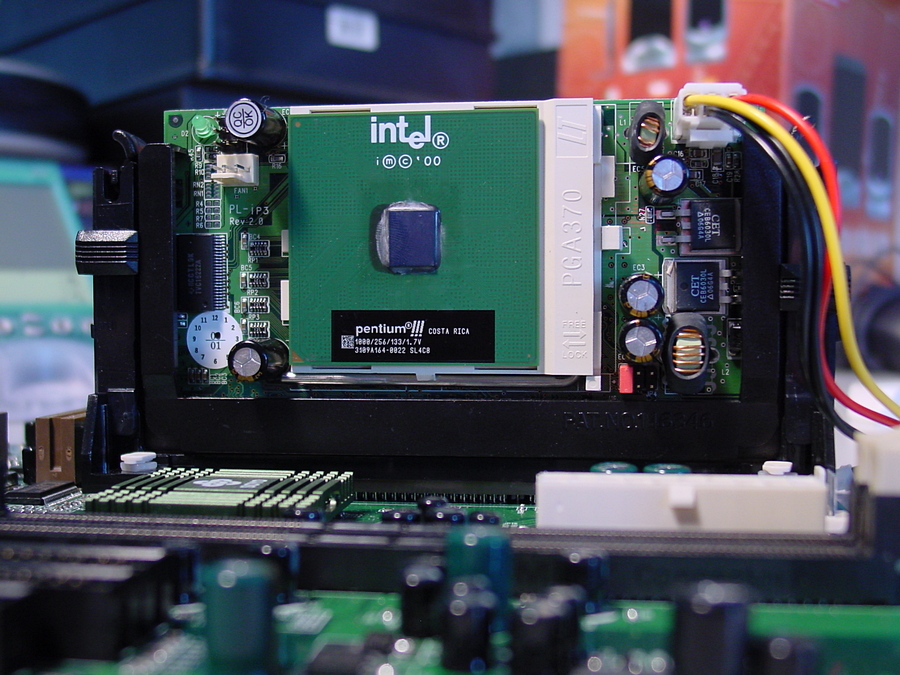

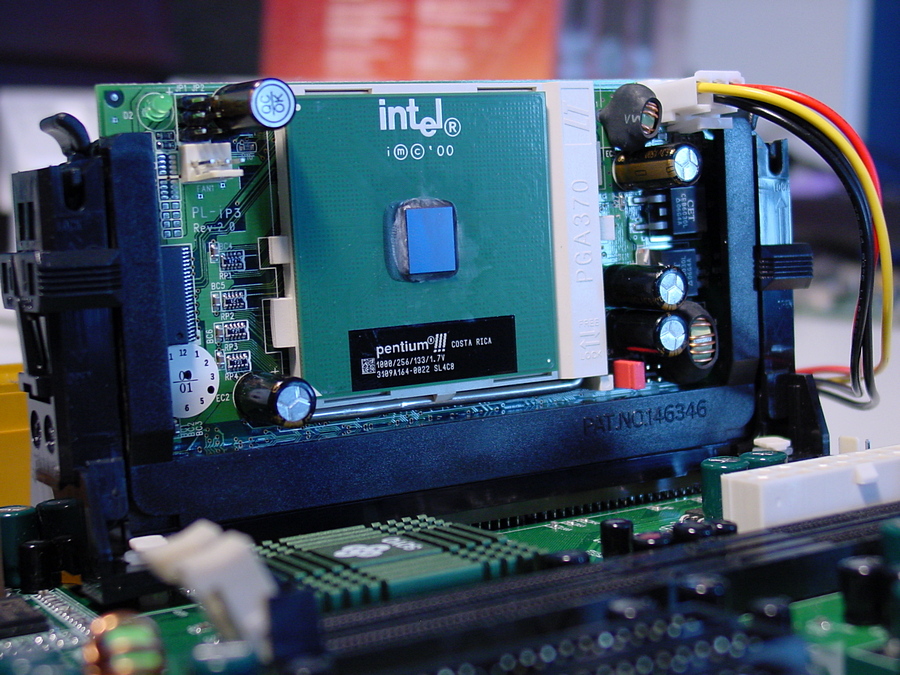

Aus dem PCGH-Bildarchiv: Ein Pentium III 1 GHz (Coppermine) für den Sockel 370 in einem Topgrade-Adapter für den Betrieb in einem Slot-1-Mainboard

topgrade-adapter-socket-370-to-slot-1-pic1-jpg.1011942

topgrade-adapter-socket-370-to-slot-1-pic2-jpg.1011943

Strikeeagle77 · 7. Oktober 2018

Ui, einige seltene Schätzchen dabei, aber dann doch irgendwie alles Jungspunde, finde ich ... :nicken:

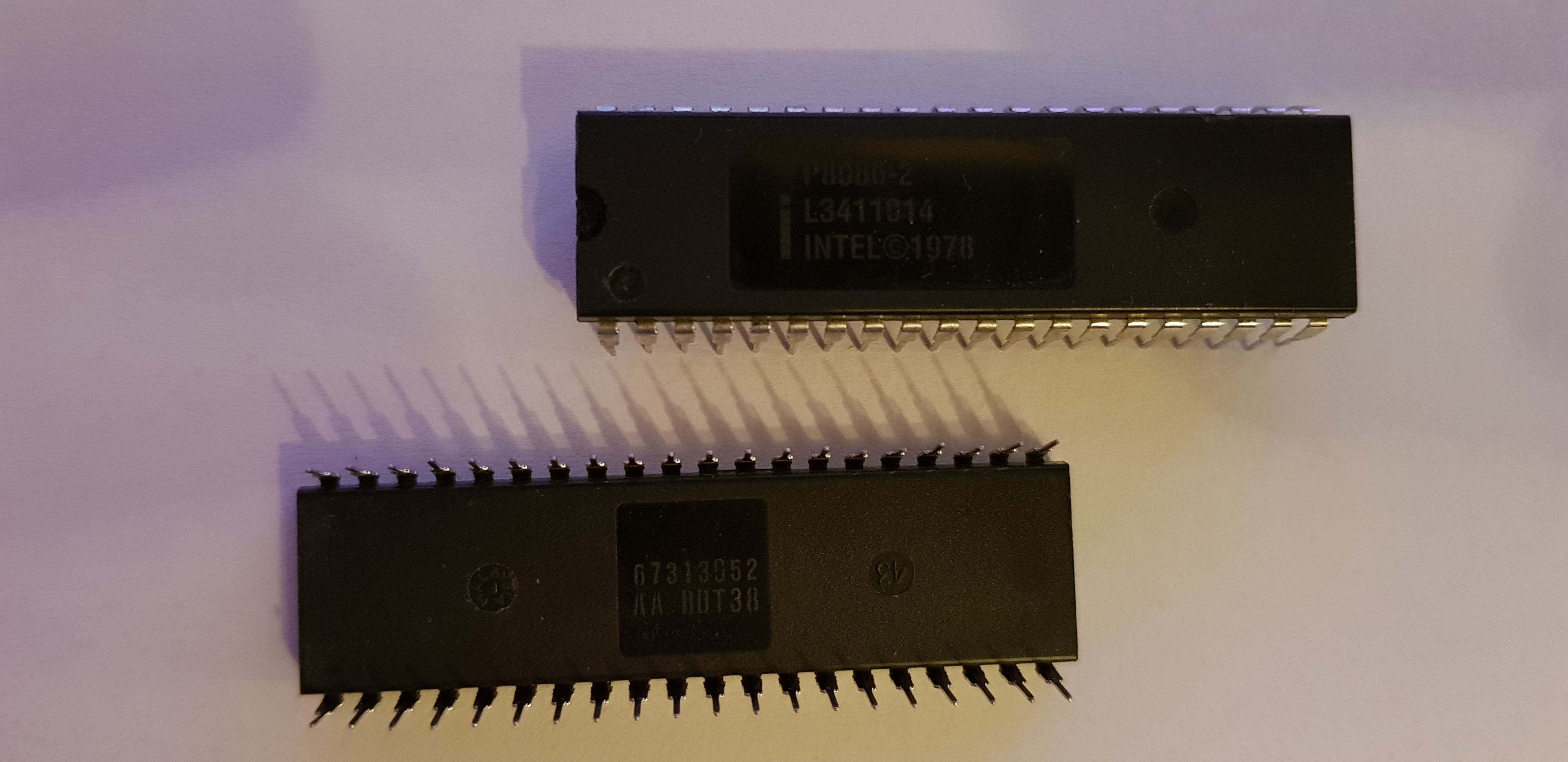

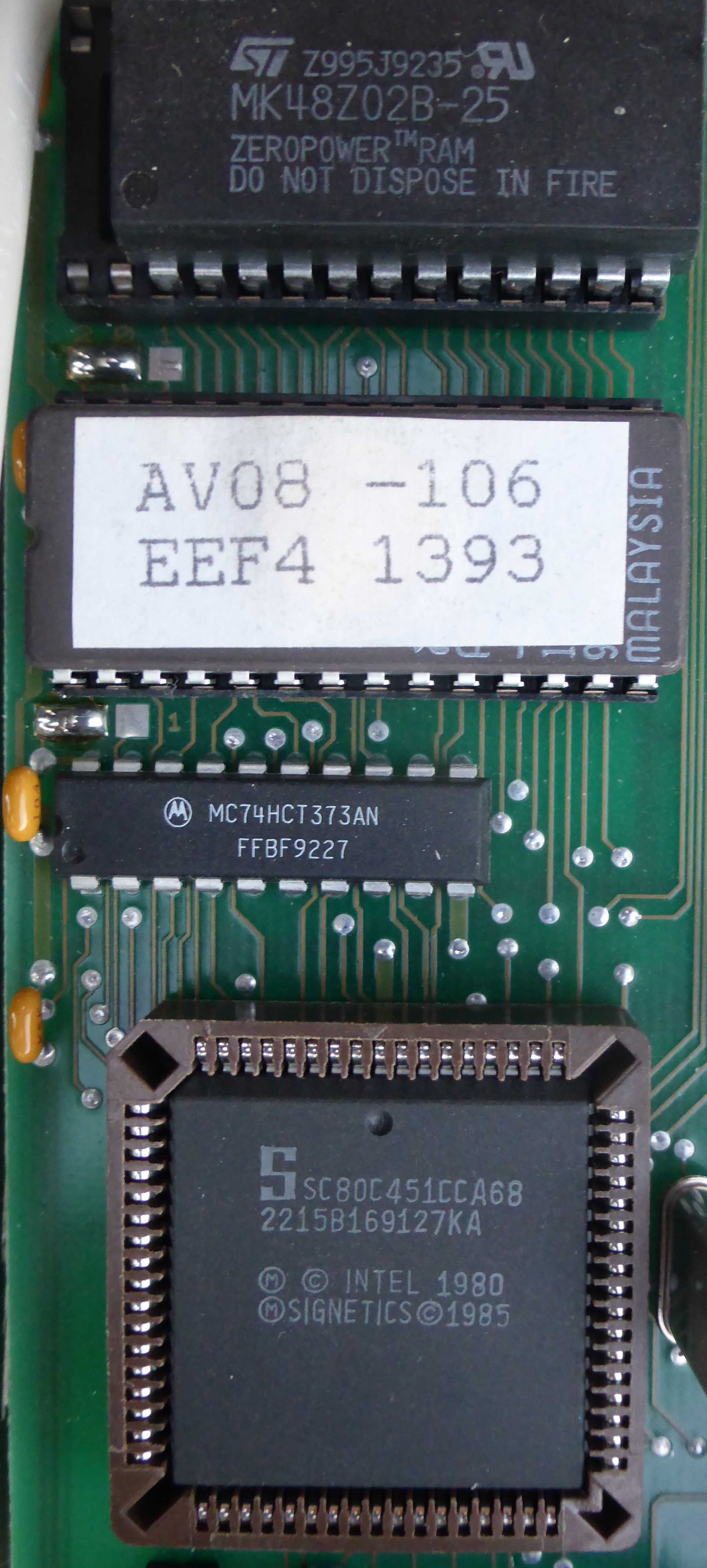

Letzterer Chip mit Goldcap ganz unten darf wohl kaum als CPU definiert werden, ist jedoch der älteste aus meiner Sammlung,
stammt aus der Woche meiner Geburt. KW15 /1977 :daumen:

Bei Interesse krame ich gerne mal meine 486er und SuperSockel7 Sammlung hervor (inkl. einiger Chomper-XT). Die sind aber etwas weiter weggepackt.

Christoph1717 · 3. November 2018

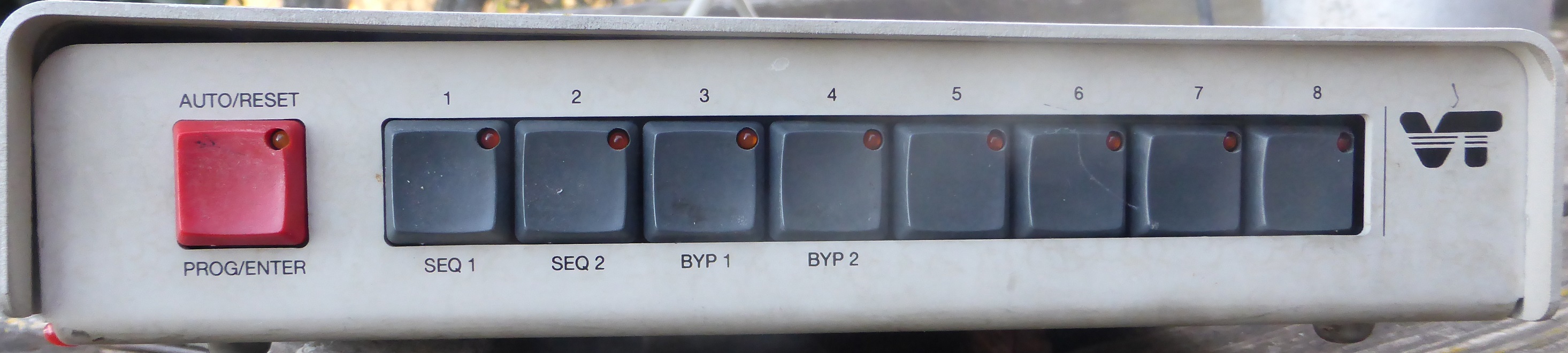

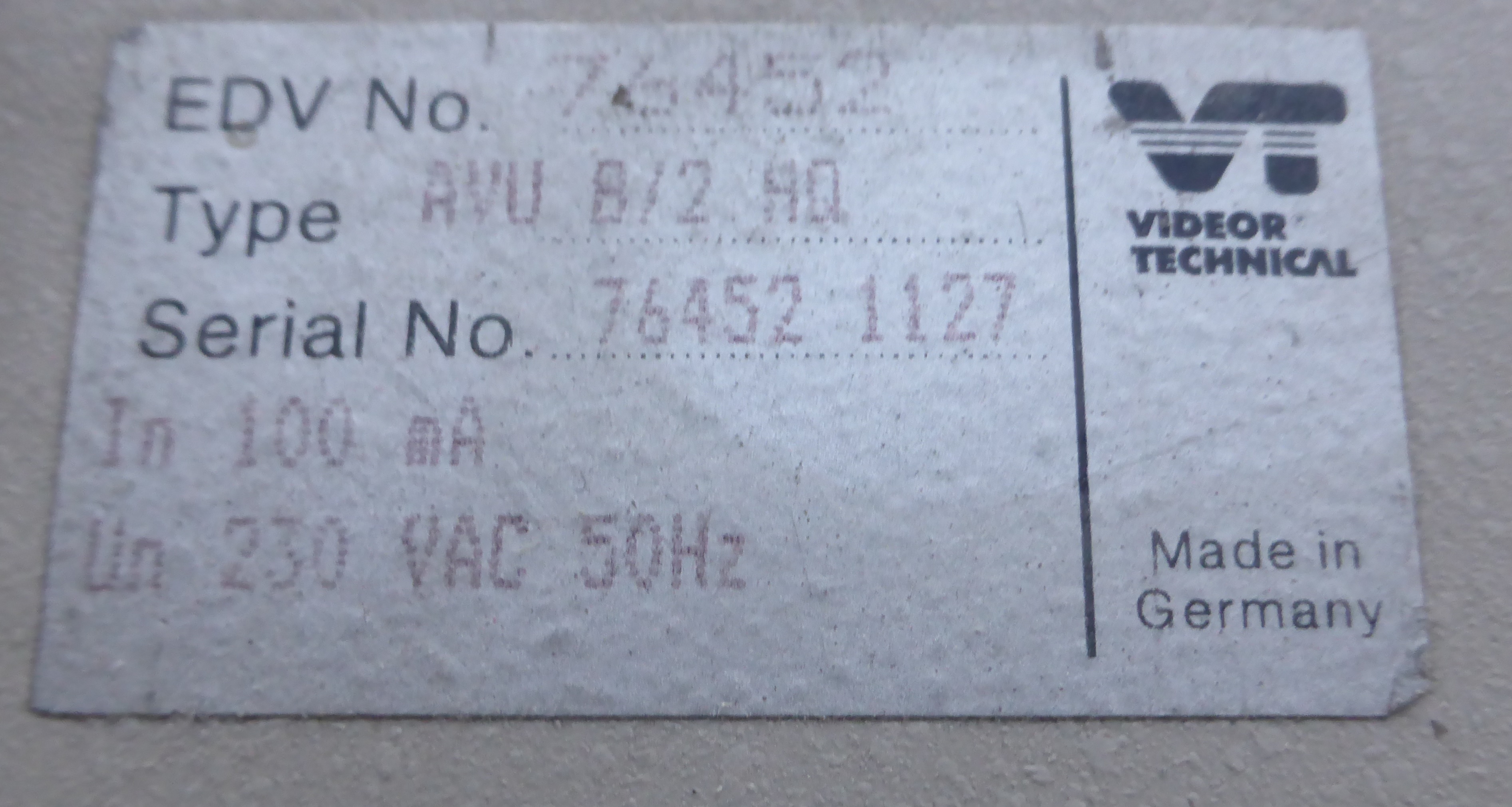

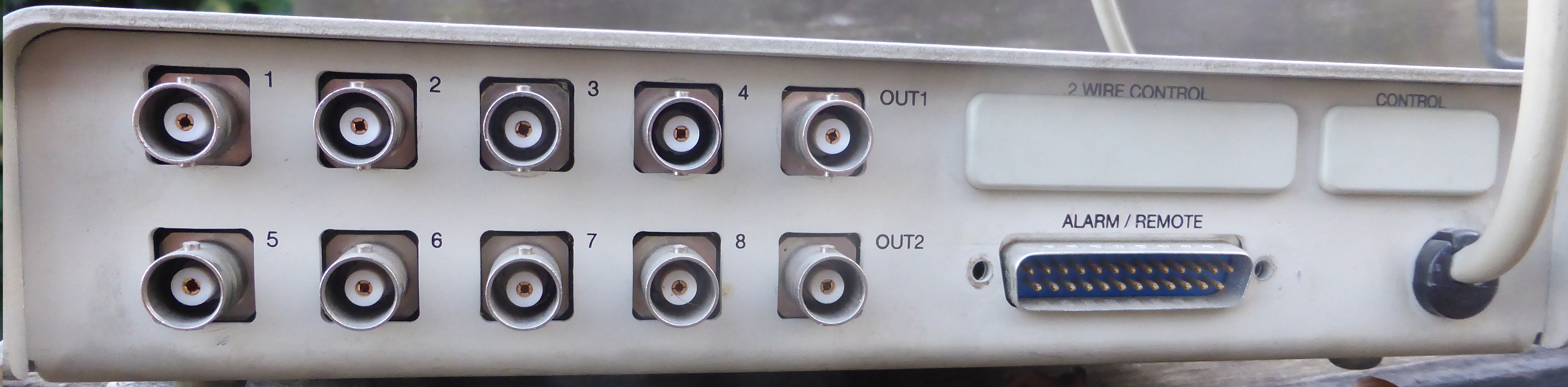

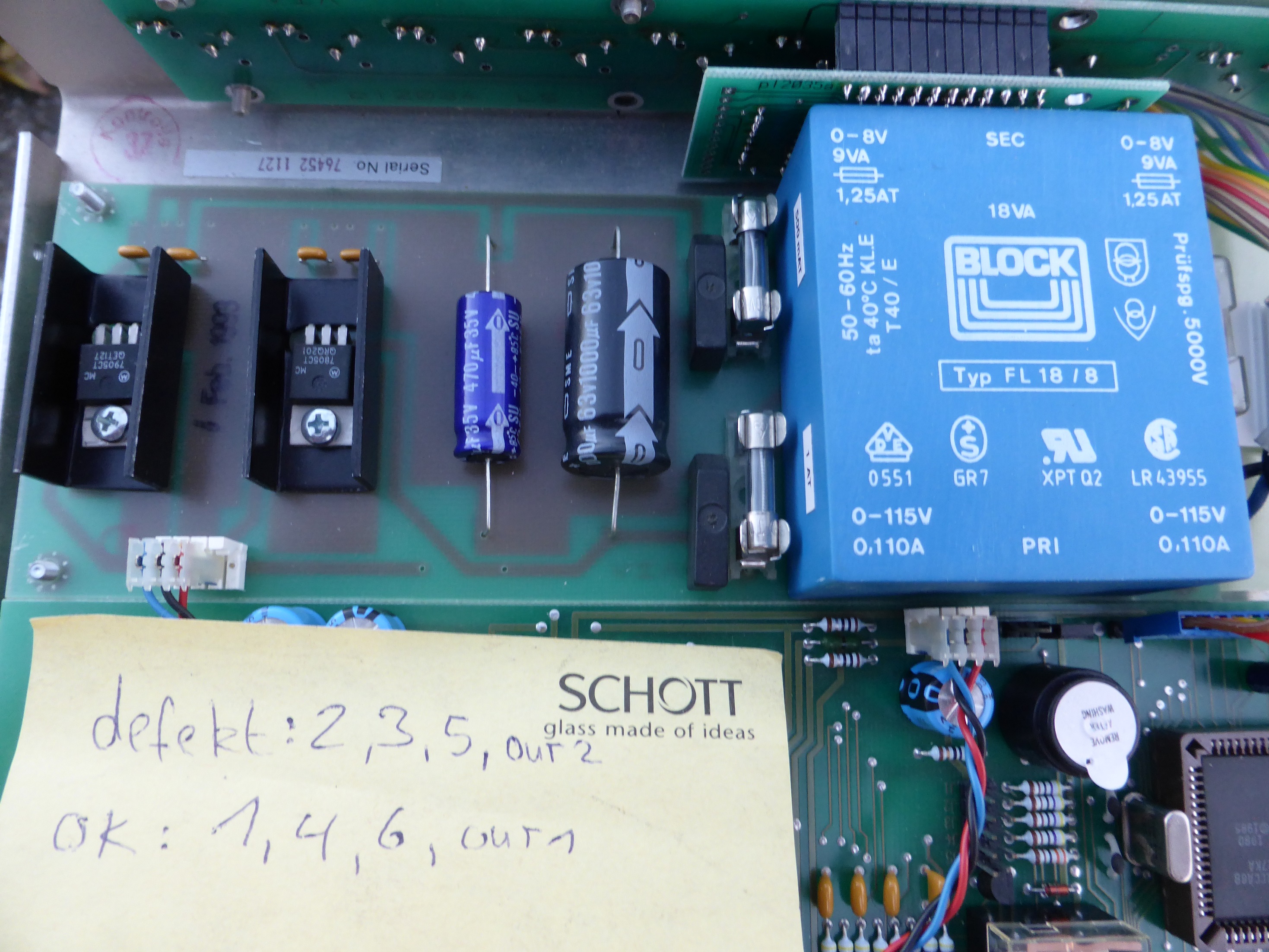

ich habe im Schrank noch einen alten Video Umschalter mit BNC Buchsen gefunden.
Vor vielen Jahren habe ich ein Praktikum bei Schott in Mainz gemacht und am Ende gab es eine Gelegenheit von den ausgemusterten Sachen was mit zu nehmen.

Falls zufällig jemand Intresse an dem Kasten haben solte, noch ist er zu verschenken. Einfach mal PM schreiben. Nächstes Jahr werde ich es wohl entsorgen, falls ich Platz für was besseres brauch (:
