Alphacool Eisbaer erweitern / umbauen
Wir haben letztens eine Alphacool Eisbaer Aurora 240 im Rechner meines Sohnes verbaut.
Bei der alten Version werden noch Schläuche aus Gummi und Knickschutzfedern verwendet, bei der Aurora ist Weichmacher freier Schlauch in Schwarz verwendet worden. Der Unterschied liegt auch darin das 13/8 statt 11/8 Schlauch verwendet wurde und so ist zwar der Innendurchmesser gleich geblieben aber dadurch das der Außendurchmesser größer ausfällt ist die Wandung stärker und der Schlauch kann so nicht abknicken. Daher wurde hier auf Knuckschutzfedern verzichtet weil der Schlauch nicht abknicken kann.

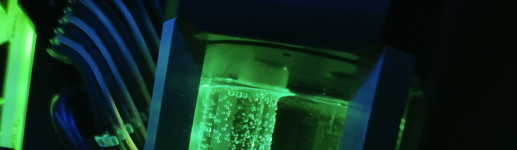

Die Pumpe der Aurora ist sowas von leise, dass selbst mit voller Drehzahl von etwa 2600-2800 U/min (12v) nichts von zu hören ist. Ich hatte sie auch testweise nur über dem Lüfteranschluss an meinem Rechner angeschlossen und hatte die Pumpe in der Hand und hätte ich nicht durch das Sichtfenster gesehen, dass die Pumpe sich dreht, hätte ich weder was hören noch was vibrieren spüren können. Selbst später als die AIO verbaut war ist die Pumpe nicht raus zu hören und dass die Pumpe läuft, lässt sich nur mit der Ausgabe der Drehzahl ersehen.
Wir haben die AIO auch etwas umgebaut:
Am Radiator sind ganz normaler 1/4 Zoll Gewinde als Anschlüsse vorhanden.
Quelle: aquatuning.de / alphacool.com
Ich habe das kurze Stück Schlauch, was vom Radiator abgeht komplett mit dem Anschluss abgeschraubt, den Temperatursensor in den Radiator geschraubt und darauf wieder das Stück Schlauch mit dem Anschluss.
Quelle: aquatuning.de / alphacool.com
ie Schnellkupplung wurde zuvor vor dem Abschrauben getrennt und als ich fertig war wieder zusammen gefügt. Der Radiator selbst lag mit den Anschlüssen nach oben auf dem Tisch, damit aus dem Radiator ohne Schlauch kein Wasser ausläuft.
Verbaut wurde dieser Sensor: Aquacomputer Temperatursensor Innen-/Aussengewinde G1/4
Aber im Grunde passt jeder Temperatursensor, der ein 1/4 Zoll Gewinde hat(auch von Alphacool).
Mit einer kleinen Spritze wurde dann über die Schnellkupplung etwas destilliertes Wasser nachgefüllt, weil ja beim Abschrauben des Schlauches etwas Wasser dabei ausläuft. Das Ventil in der Kupplung lässt sich auch mit der Spritze herunterdrücken, um das Wasser befüllen zu können. Ein mühsames befüllen und entlüften fielt daher weg, weil nur der kurze Schlauch wieder neu befüllt werden musste. Dabei habe ich auch den Radiator etwas hin und her geschwenkt, damit Luft wieder in den Schlauch aufsteigt und aufs neue mit einer Spritze etwas befüllt werden konnte.
Das Ganze wurde im ausgebautem Zustand umgebaut.
Als Steuerung haben wir den
AquaComputer Quadro für PWM-Lüfter verwendet.
Wir sind aber dann noch ein Schritt weiter gegangen, denn wir kamen auf eine Wassertemperatur von 42°C unter Last und mit der Drehzahl waren wir mit 2x 120 Lüfter (240er AIO) bereits auf 1900 U/min und leise war die AIO dadurch nicht mehr. Denn schnell drehende Lüfter sind immer Laut!
Daher haben wir noch dazu bestellt:
- 4x 13/10 Anschraubanschlüsse
- 1x Schnellkuppung (nochmals dieselbe die einmal bereits verbaut ist)
- 1x 360er Radiator über Aquatuning für 29 Euro (B-Ware).
- 1x 1m Weichmacher freien Schlauch in Schwarz (16/10)
- 3x 120mm Alphacool Lüfter
- 2x Knickschutz (Feder)
(Festplatten lassen sich nicht anders verbauen, da er zur Zeit 4 Stück verbaut hat und zwei davon sich bereits im unteren Laufwerkskäfig befinden.)
Schön ist jetzt aber, dass es nun auch Nachrüste Sets für die Schläuche gibt. Als wir umbauten, gab es an Schläuche für die AIO nur die alte Ausführung, die wir nicht haben wollten und haben praktisch unsere neuen Schläuche selbst zusammen gestellt. Zwar gab es bereit den gleichen Schlauch und Anschlüsse zu kaufen, aber der Schlauch war zu der Zeit nicht lieferbar.
Mit den neuen Umbau Sätze wäre es einfach gewesen und auch viel günstiger.
Zudem werden mit dem original Schlauch in 13/8 kein Knickschutz (Federn) benötigt. In unserem Fall wurde 13/10er-Schlauch verwendet und daher musste auch ein Knickschutz mit verwendet werden.
Obwohl der Radiator als B-Ware viel günstiger war der Zustand TOP wie neu. Nachdem wir mit einem Fettlöser den Radiator gereinigt haben und dann zunächst mit normalem Wasser gut durch gespült haben, wurde der Radiator noch mit destilliertes Wasser nachgespült. Im Anschluss wurden zwei Schläuche dran geschraubt und am Ende der Schläuche die zwei einzelne Teile der Schnellkupplung. Es musste nur mit beachtet werden, wo welcher Teil mit der Schnellkupplung dann musste, da diese ja am Ende noch mit der bereits verbauten Schnellkupplung verbunden werden sollte.
Der Radiator wurde daher so gut wie es ging zunächst mit destilliertes Wasser befüllt und dann wurden die Anschlüsse drauf geschraubt. Im weiteren Verlauf wurde dann nur noch über die zwei Schnellkupplungen und eine Spritze Wasser aufgefüllt. Nachdem der Radiator etwas geschwungen wurde und Luft in die zwei Schläuche aufsteigen konnte, konnte immer noch etwas destilliertes Wasser nachgefüllt werden.
Das ging so ganz gut und am Ende war der Radiator mit den Schläuchen vormontiert und auch vor befüllt. Nach dem Einbaue des Radiators wurden dann nur noch die zwei Schnellkupplungen miteinander verbunden.
Das Ergebnis: 35-38°C Wassertemperatur mit etwa 1200 U/min unter Last.
Leider lassen sich die 120er-Lüfter von Alphacool nicht unter 850 U/min runterregeln, aber da sie dabei noch recht leise sind ist es noch in Ordnung.
Da der Quadro Lüftersteuerung noch ein Temperaturfühler mit beilag, wurde dieser im Gehäuse mit verbaut und so kann nun auch die Temperatur aus dem Gehäuse mit ausgelesen werden.
Grafikkarte ist aber weiterhin luftgekühlt.
Im Übrigen gibt es auch die Pumpe, falls sie mal defekt gehen sollte auch einzeln kaufen.
Verbaut wurde eine:
Alphacool DC-LT 2
Bemängeln muss ich aber die 120mm Lüfter, denn die lassen sich trotz PWM nicht unter 850 U/min regeln. Wir haben den gleichen Lüfter in 140mm hinten als Gehäuselüfter verbaut und der lässt sich auch unterhalb 850 U/min runterregeln.
